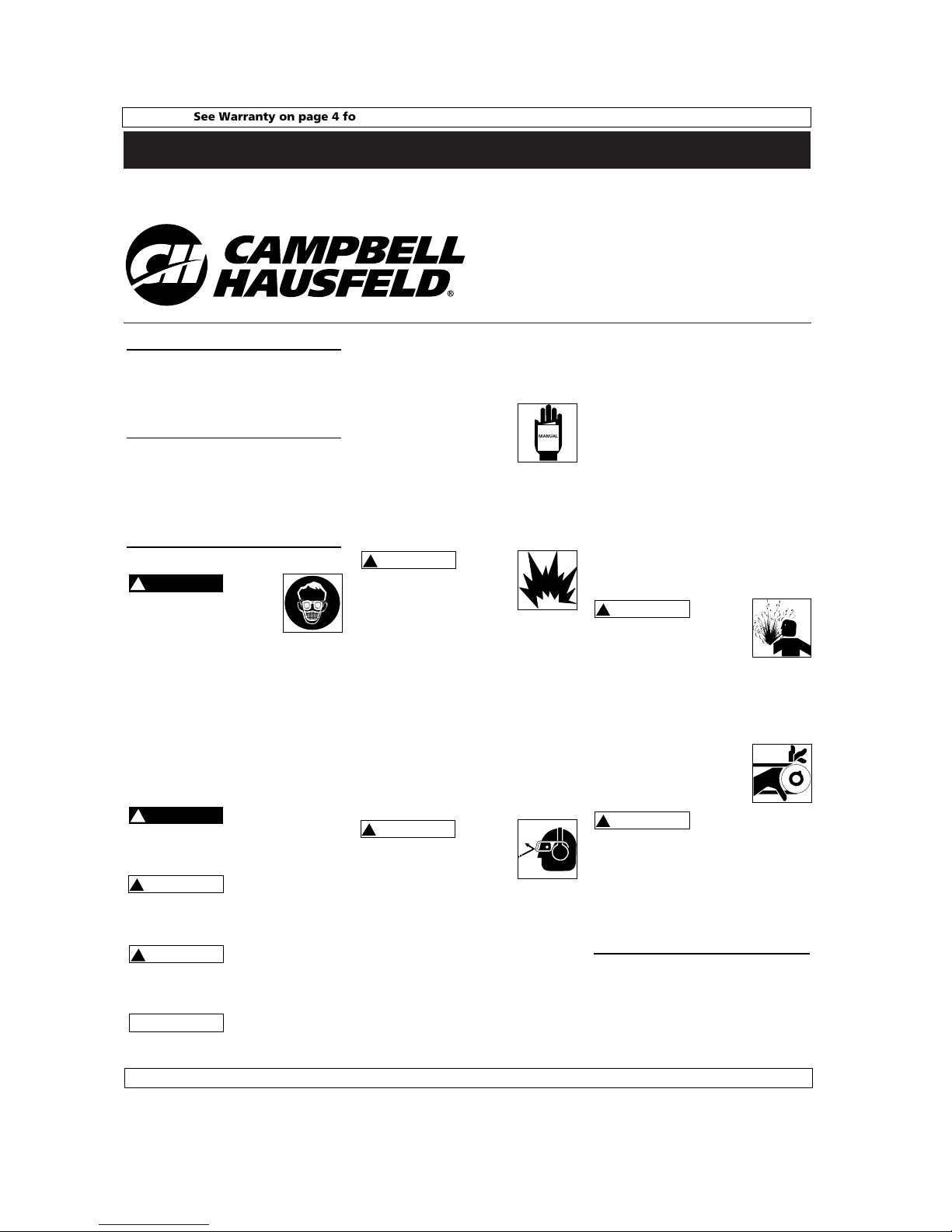

Campbell hausfeld Sanders User manual

Sanders

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.

Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or

property damage! Retain instructions for future reference.

Operating Instructions

Description

Sanders are air tools designed for

automotive applications on both flat

and contour surfaces.

Unpacking

When unpacking this product,

carefully inspect for any damage that

may have occurred during transit.

General Safety

Information

CALIFORNIA PROPOSITION 65

You can create dust when

you cut, sand, drill or grind

materials such as wood,

paint, metal, concrete, cement, or other

masonry. This dust often contains

chemicals known to cause cancer, birth

defects, or other reproductive harm.

Wear protective gear.

This manual contains information that

is very important to know and under-

stand. This information is provided for

SAFETY and to PREVENT EQUIPMENT

PROBLEMS. To help recognize this

information, observe the following

symbols.

Danger indicates

an imminently

hazardous situation which, if not

avoided, will result in death or serious

injury.

Warning indicates

a potentially

hazardous situation which, if not

avoided, could result in death or

serious injury.

Caution indicates a

potentially

hazardous situation which, if not

avoided, may result in minor or

moderate injury.

Notice indicates

important

information, that if not followed, may

cause damage to equipment.

NOTICE

CAUTION

WARNING

DANGER

This product is a part of a high pressure

system and the following safety

precautions must be followed at all

times along with any other existing

safety rules.

1. Read all manuals

included with this

product carefully. Be

thoroughly familiar with

the controls and the

proper use of the equipment.

2. Only persons well acquainted with

these rules of safe operation should

be allowed to use the air tool.

Do not exceed the maximum

operating pressure of the air

tool (90 PSI). This can reduce

the life of the tool.

3. Do not exceed any pressure rating

of any component in the system.

Maximum operating pressure of 90

PSI is measured at the tool inlet

while the tool is running. The

pressure drop between the

compressor and tool needs to be

compensated for at the compressor.

4. Disconnect the air tool from air

supply before changing tools or

attachments, servicing and during

non-operation.

Safety glasses and ear

protection must be worn

during operation.

5. Do not wear loose fitting clothing,

scarves, or neck ties in work area.

Loose clothing may become caught

in moving parts and result in

serious personal injury.

6. Do not wear jewelry when

operating any tool. Jewelry may

become caught in moving parts and

result in serious personal injury.

7. Do not depress trigger when

connecting the air supply hose.

WARNING

CAUTION

IN241202AV 11/02

8. Always use attachments designed

for use with air powered tools. Do

not use damaged or worn

attachments.

9. Never trigger the tool when not

applied to a work object.

Attachments must be securely

attached. Loose attachments can

cause serious injury.

10. Protect air lines from damage or

puncture.

11. Never point an air tool at oneself or

any other person. Serious injury

could occur.

12. Check air hoses for weak or worn

conditions before each use. Make

sure all connections are secure.

Release all pressure from

the system before

attempting to install,

service, relocate or perform any

maintenance.

13. Keep all nuts, bolts and screws tight

and ensure equipment is in safe

working condition.

14. Do not put hands near or

under moving parts.

15. Always secure workpiece

in a vise or clamp.

Do not misuse this

product. Excessive

exposure to vibration, work in

awkward positions, and repetitive

work motions can cause injury to hands

and arms. Stop using any tool if

discomfort, numbness, tingling, or pain

occur, and consult a physician.

Operation

LUBRICATION

Proper lubrication is the owner’s

responsibility. Failure to lubricate the

air tool properly will dramatically

shorten the life of the tool and will

void the warranty.

WARNING

For parts, product & service information

visit www.chpower.com

BUILT TO LAST

Manual de Instrucciones

;;;;;;

MANUAL

See Warranty on page 4 for important information about commercial use of this product.

REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.

Garantía Limitada

1DURACION: A partir de la fecha de compra por el comprador original tal como se especifica a continuación: Productos

Estándard (Standard Duty) - Un año, Productos Resistentes (Serious Duty) -Dos años, Productos Robustos (Extreme Duty)

- Tres años.

2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive,

Harrison, Ohio 45030 Teléfono: (800) 543-6400

3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto

Campbell Hausfeld.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier clavadora, grapadora, herramienta neumática, pistola

pulverizadora, inflador o accesorio neumático suministrado o fabricado por el Garante.

5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período de

validez de la garantía.

6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA:

A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN

LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso comercial,

industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra. En algunos

estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos esta

limitación no es aplicable.

B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO,

FALLA O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la

exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión

no es aplicable

C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de

funcionamiento y uso indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por

parte del comprador, o falta de operar el producto siguiendo las instrucciones del manual de instrucciones

suministrado también debe incluir la desconexión o modificación de los instrumentos de seguridad. Si dichos

instrumentos de seguridad son desconectados, la garantía quedaría cancelada.

D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto.

E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como: anillos en O,

resortes, amortiguadores, defensas, hojas de impulsor, fusibles, baterías, empaques, almohadillas o sellos, boquillas

de fluído, agujas, boquillas para rociar arena, lubricantes, mangueras de material, elementos filtrantes, álabes de

motores, abrasivos, hojillas, discos para cortar, cinceles, retenes para cinceles, cortadores, collarines, mandriles,

mordazas para remachadoras, brocas para desarmadores, almohadillas para lijar, soportes de almohadillas,

mecanismo de impacto o cualquier otro artículo desgastable que no se haya enumerado específicamente. Estos

artículos sólo estarán cubiertos bajo esta garantía por noventa (90) días a partir de la fecha de compra original. Los

artículos subrayados sólo están garantizados por defectos de material o fabricación.

7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, los

productos o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente,

durante el período de validez de la garantía

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA:

A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto.

B. Entregar o enviar el producto o componente Campbell Hausfeld al Centro de Servicio autorizado Campbell Hausfeld

más cercano. Los gastos de flete, de haberlos, deben ser pagados por el comprador.

C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es)

del propietario

9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación o

reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también

puede tener otros derechos que varían de un Estado a otro. o de un país a otro.

11 Sp

Manual de Instrucciones

Guía de solución de poblemas

Problema Causa(s) posible Acción correctiva

La herramienta

funciona demasiado

lenta o no funciona.

Sale humedad por la

herramienta

La lijadora se detiene

cuando se aplica a la

superficie de trabajo.

1. Hay arena o goma en la

herramienta

2. No hay aceite en la

herramienta

3. Baja presión de aire

4. Fugas en la manguera

de aire

5. Baja la presión

6. Posición muy baja del

regulador

1. Hay agua en el tanque

2. Hay agua en las

líneas/mangueras de aire

El seguro del eje se

encuentra en la posición

de cerrado.

1. Limpie la herramienta con aceite para herramientas hidráulicas

Campbell Hausfeld, solvente de goma o una mezcla de mitad de

aceite para motor SAE 10 y mitad de queroseno. Si no utiliza

aceite Campbell Hausfeld, lubrique la herramienta después de

limpiarla.

2. Lubrique la herramienta siguiendo las instrucciones sobre

lubricación que aparecen en este manual.

3a. Ajuste el regulador de la herramienta al máximo permitido (Si

es aplicable).

3b. Ajuste el regulador del compresor al máximo permitido por la

herramienta mientras ésta funciona libremente.

4. Apriete y selle los accesorios de la manguera si encuentra fugas.

5a. Asegúrese de que el tamaño de la manguera sea el apropiado.

Las mangueras largas o las herramientas que utilizan grandes

volúmenes de aire pueden requerir una manguera con un D.I.

de 1/2 pulgada o superior, según el tamaño total de la

manguera.

5b. No utilice varias mangueras conectadas con accesorios de

conexión rápida. Esto ocasiona la caída adicional de presión y

reduce la potencia de la herramienta. Conecte directamente las

mangueras.

6. Ajuste el regulador hasta que la herramienta alcance la

velocidad máxima.

1. Vacíe el tanque. (Vea el manual del compresor de aire).

Lubrique la herramienta y hágala funcionar hasta que no haya

agua. Vuelva a lubricar la herramienta y hágala funcionar por

1 a 2 segundos.

2a. Instale un separador/filtro de agua (PA2121). NOTA: Los

separadores sólo trabajan adecuadamente cuando el aire que

pasa a través del separador está frío. Ubique el separador/

filtro lo más lejos posible del compresor.

2b. Instale un secador de aire.

2c. En el momento que ingrese agua a la herramienta, ésta se debe

aceitar inmediatamente.

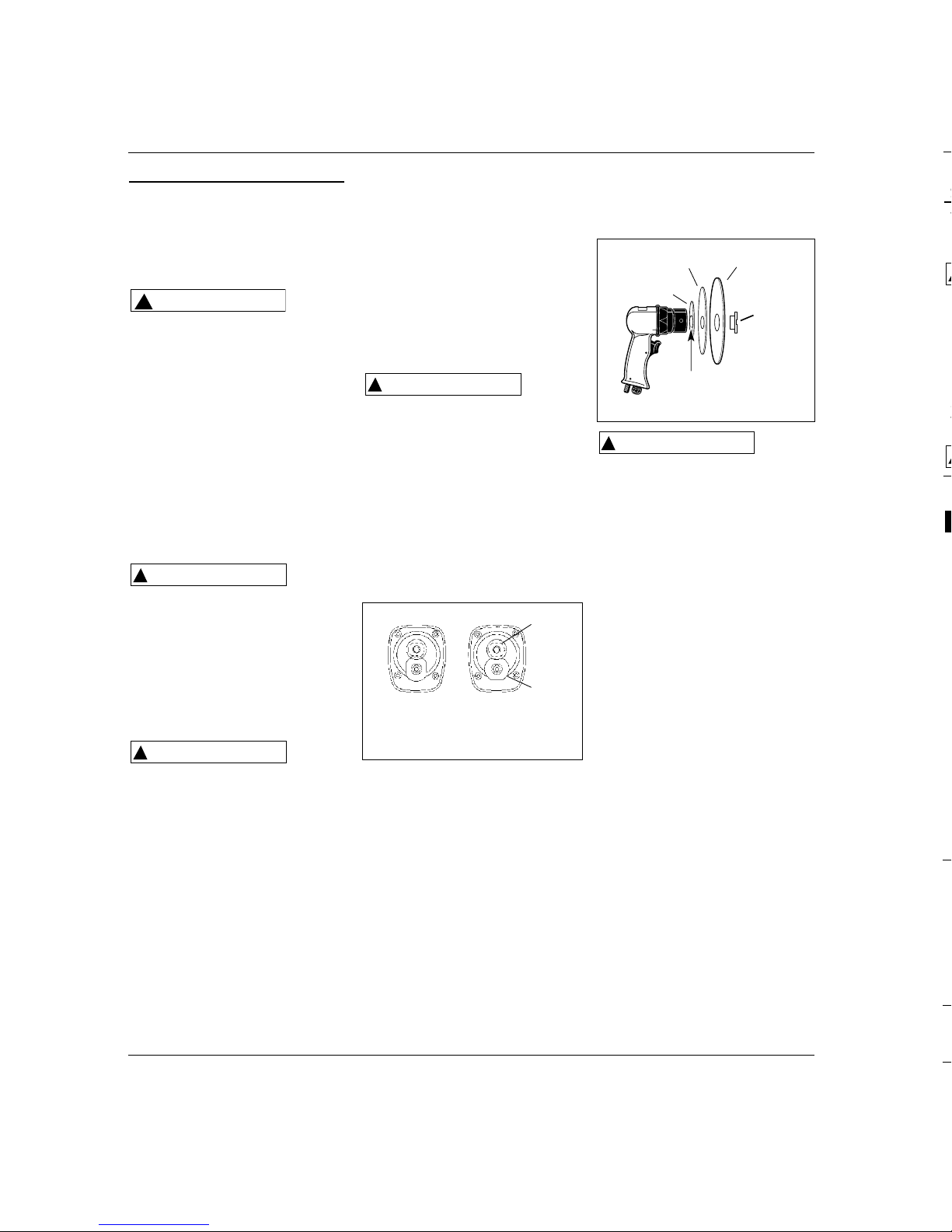

Quite el seguro del eje (Ver figura 1).

Funcionamiento

(Continuación)

Utilizar

una

manguera de conexión flexible evita

que se accione el gatillo de la

herramienta en forma accidental,

cuando se conecta el aire presurizado

al sistema.

Asimismo, la vibración de la

herramienta desgasta los acopladores

rápidos en forma prematura.

Utilizar accesorios o mangueras de aire

que son muy pequeños puede crear

una caída de presión o reducir la

potencia de la herramienta. Se

recomienda el uso de accesorios de

9,5mm (3/8”) con roscas NPT de 6,4mm

(1/4”). La mayoría de compresores

vienen con una manguera corta, con

un D.I. de 6,4mm (1/4”). Para obtener

!ADVERTENCIA

mayores beneficios y un desempeño

adecuado, utilice una manguera con

D.I. de 9,5mm (3/8”). Las mangueras de

más de 15m (15 pies) deben tener un

D.I. de 12,7mm (1/2”).

Nunca

cargue la

herramienta sujetándola de la

manguera ni jale de ésta para moverla

o mover el compresor. Man-tenga la

manguera lejos del calor, aceite y

bordes contundentes. Reem-place la

manguera si está averiada, débil o

desgastada.

Mantenimiento

ALMACENAMIENTO

Debe lubricar la herramienta

neumática antes de almacenarla. Siga

las instrucciones para lubricar el pistón

neumático excepto el paso 4. Déjela

funcionar de 2 a 3 segundos sólamente

!ADVERTENCIA

en vez de 7 a 10 segundos ya que la

herramienta necesita más aceite para

almacenarla.

Información sobre

Repuestos

Para mayor información sobre donde

puede ordenar repuestos,

comuníquese con el concesionario de

Campbell Hausfeld más cercano a su

domicilio. Sírvase suministrarnos la

siguiente información:

• Número del Modelo

• Código grabado en la herramienta

• Número y descripción del repuesto

Puede escribirnos a:

The Campbell Group

Attn: Parts Department

100 Production Drive

Harrison, Ohio 45030

Operation (Cont.)

This air tool

requires lubrication

before the initial use and before and

after each additional use.

Air tools require lubrication

throughout the life of the tool. Follow

the outlined procedures carefully.

Campbell Hausfeld air tool oil

(ST127000AV) is recommended because

this oil cleans, lubricates and inhibits

rust all in one step.

AIR MOTOR LUBRICATION

The air motor must be lubricated

daily. An air motor cannot be oiled

too often.

Disconnect the

air tool from the

air supply before lubricating.

1. Disconnect the tool from the air

supply.

2. Turn the air tool upside down.

3. Simultaneously (at the same time),

pull the trigger and pour a

teaspoon of Campbell Hausfeld oil

in the air inlet.

After an air tool

has been lubri-

cated, oil will discharge through the

exhaust port during the first few

seconds of operation. Thus, the ex-

haust port must be covered with a

towel before applying air pressure.

Failure to cover the exhaust port can

result in serious injury.

4. Release the trigger and connect the

air tool to the air supply. Cover the

exhaust port with a towel then run

the air tool for 7 to 10 seconds. Oil

will discharge from the exhaust

port when air pressure is applied.

Continue to run the sander until no

oil is discharged. Wipe all residual

oil from the tool before use.

SPEED ADJUSTMENT

This sander is equipped with a

regulator for speed adjustment (See

Replacement Parts List for

Specifications).

ATTACHING SANDING PAD/DUAL

ACTION SANDERS

Adhesive backed discs are

recommended. To apply the sandpa-

per, align outside edge and press self

adhesive paper onto the pad. Change

sandpaper as needed.

Disconnect the air

tool from the air

WARNING

CAUTION

Operating Instructions

supply before attaching the sanding

pad. Do not operate the sander if

sanding pad is not securely tightened.

Always replace a worn or damaged

pad. Serious injury could occur.

1. Lock the drive spindle in place

before attaching the sanding pad.

Rotate the spindle lock until the

spindle lock engages with the drive

spindle and hand-tighten the

sanding pad in a clockwise direc-

tion (See Figure 1).

2. Unlock the spindle before applying

air pressure.

NOTE: The spindle lock is for attaching

and removing the sanding pad only!

Do not operate the tool with the

spindle locked or the sander will stall

when pressure is applied to the pad.

ATTACHING SANDING DISCS/HIGH

SPEED SANDERS

3” or 6” resin discs with non-adhesive

backs are recommended. The discs

should have 7/8” diameter cutout

centers for proper attachment. For

best support When using discs larger

than 3", use all the backup pads of

equal size or smaller than the resin disc

itself (See Fig. 2). To install the resin

disc, follow the outlined procedures.

Disconnect the air

tool from the air

supply before attaching the sanding

disc. Do not operate the sander if

WARNING

sanding disc is not securely tightened

or serious injury could occur.

1. Assemble the backup pads as

shown in Figure 2. Make sure the

recessed center of the pads face

the sander.

2. Place the resin disc in front of the

appropriate size pad and push the

adapter lock down through the

center of the pad and discs.

3. Hand tighten the adapter

lockdown, then insert the holding

tool into the hole shown in Figure

2. Insert a large screwdriver into

the slotted hole on the adapter

lock down and securely tighten.

SANDING/DUAL ACTION SANDERS

Begin sanding with an abrasive grit

coarse enough to remove the high

spots and any excessive roughness.

Follow with a second sandpaper using

a grit one to two ranges finer.

Continue with successively finer grits

until the desired finish is obtained. Do

not change from a coarse grit to a very

fine grit in one step. In doing so, it is

difficult to remove swirl marks that

might have been made by the coarse

grit abrasive. Always use the finest grit

practical for the sanding operation.

GRINDING/HIGH SPEED SANDERS

The coarse resin disc is used for

removing or smoothing over welds or

blending uneven metal surfaces. The

most common grit is 36 (Campbell

Hausfeld MP3264 discs).

Worn or damaged

sanding discs may

break apart causing serious injury.

Always replace discs as needed.

AIR HOSE

Refer to IN170102 Air Hose Hookup

Installation sheet for hookup

specifications.

NOTE: It is not recommended to install

a quick coupler between the sander

and the leader (whip) hose.

Use of a whip hose

prevents

accidental triggering of the tool when

pressurized air is connected to the

system.

In addition, the tool’s vibration wears

out quick couplers prematurely.

WARNING

Spindle Lock

Pad

Assembly

Position

Operating

Position

Drive

Spindle

Adapter

Lock

Down

5-1/2”

Backup Pad

4-1/2” Backup Pad

3” Backup Pad

Insert Holding

Tool Here

Figure 1

Figure 2

www.chpower.com

Funcionamiento

(Continuación)

Esta

herra-

mienta requiere lubricación antes de

usarse por primera vez y antes y

después de cada uso adicional.

Las herramientas neumáticas requieren

lubricación durante su duración. Siga

cuidadosamente los procedi-mientos

señalados. Se recomienda utilizar el

aceite para herramienta neumática

Campbell Hausfeld (ST127000AV), ya

que este aceite limpia, lubrica e impide

la oxidación en un solo paso.

LUBRICACION DEL MOTOR

NEUMATICO

El motor neumático se debe lubricar

diariamente. Un motor neumático

nunca se lubricará en exceso.

Desco-

necte la

herramienta neumática de la fuente de

suministro de aire antes de lubricarla.

1. Desconecte la herramienta de la

fuente de suministro de aire.

2. Coloque la herramienta al revés.

3. Simultaneamente (a la vez), oprima

el gatillo y vierta una cucharadita de

aceite Campbell Hausfeld en la

entrada de aire.

Después

que una

herramienta neumática se ha lubricado,

expulsará aceite por el orificio de

salida durante los primeros segundos

de funcionamiento. Por lo tanto, debe

cubrirle el orificio de salida con una

toalla antes de aplicarle presión de

aire. Si no cubre el orificio de salida

podría ocasionarle heridas graves.

4. Deje de oprimir el gatillo y conecte

la herramienta neumática a la

fuente de suministro de aire.

Cúbrale el orificio de salida con una

toalla (Vea la Figura 1). Deje que la

herramienta neumática funcione de

7 a 10 segundos. Al aplicarle presión

de aire la herramienta expulsará

aceite por el orificio de salida. Deje

que la herramienta funcionar hasta

que no expulse más aceite. Límpiele

todos los residuos de aceite antes de

comenzar a trabajar.

AJUSTE DE VELOCIDAD

Esta lijadora está equipada con un

regulador para ajuste de velocidad

(Véase la Lista de repuestos para

obtener las especificaciones).

ACOPLAMIENTO DE LOS DISCOS

PORTALIJAS / LIJADORAS DE DOBLE

ACCIÓN

Se recomienda utilizar los discos

recubiertos de adhesivo. Para aplicar el

!ADVERTENCIA

!PRECAUCION

10 Sp

Manual de Instrucciones

papel de lija, alinee los bordes

externos y presione el papel adhesivo

contra el disco portalija. Cambie el

papel de lija según sea necesario.

Des-

conecte la

herramienta neumática del suministro

de aire antes de colocar el disco

portalija. No opere la lijadora si el

disco portalija no ha sido asegurado.

Reemplace siempre los discos dañados

o desgastados. Podría ocasionar

lesiones serias.

1. Asegure el eje guía en su posición

antes de acoplar el disco portalija.

Gire el seguro del eje hasta que

éste enganche con el eje guía y

ajuste con la mano el disco portalija

en el sentido de las agujas del reloj

(Véase Figura 1).

2. Desajuste el eje antes de aplicar

presión de aire.

NOTA: ¡El seguro del eje es sólo para

acoplar y retirar el disco portalija! No

opere la herramienta con el eje

asegurado o la lijadora se detendrá

cuando se aplique presión al disco

portalija.

ACOPLAMIENTO DE DISCOS

LIJADORES / LIJADORAS DE ALTA

VELOCIDAD

Se recomienda utilizar discos de resina

de 7,6cm (3”) o 15,2cm (6”) con

soportes no adhesivos. Los discos

deben tener centros punzonados con

un diámetro de 22,2mm (7/8”) para un

acoplamiento adecuado. Para lograr

un mejor respaldo cuando utilice discos

de más de 7,6cm (3”)., emplee todos

los discos portalijas del mismo tamaño

o más pequeños que el disco de resina

(Véase figura 2). Para instalar el disco

de resina, siga los procedimientos

señalados.

Des-

conecte la

herramienta neumática del suministro

de aire antes de acoplar el disco

lijador. No opere la lijadora si el disco

no ha sido debidamente ajustado, o

podría ocasionar serios daños.

1. Monte los discos portalija de apoyo

tal como se muestra en la figura 2.

Asegúrese que el centro hendido

de los discos estén orientados hacia

!ADVERTENCIA

la lijadora.

2. Coloque el disco de resina frente al

disco portalija de tamaño

adecuado, y empuje el seguro del

adaptador a través del centro del

disco portalija y los discos.

3. Ajuste con la mano el seguro del

adaptador, luego inserte la

herramienta en el agujero tal como

se muestra en la figura 2. Inserte

un destornillador grande en la

ranura sobre el seguro del

adaptador y ajústelo firmemente.

LIJADO/LIJADORAS DE DOBLE

ACCIÓN

Inicie el lijado con un abrasivo de

arena lo suficientemente gruesa para

remover las elevaciones y aspereza

excesiva. Siga con un segundo papel

de lija, dos números más fino.

Continúe con papeles de lija más finos

hasta obtener el acabado deseado. No

cambie de un papel de lija grueso a

uno muy fino en un solo paso, ya que

esto dificultará posteriormente retirar

las marcas en forma de remolino que

podría haber causado el abrasivo de

arena gruesa. Utilice el papel de lija

más fino para la operación de lijado.

RECTIFICADO/LIJADORAS DE ALTA

VELOCIDAD

El disco de resina gruesa se utiliza para

retirar y suavizar las superficies

irregulares de metal o soldaduras. El

grano más común es 36 (discos

Campbell Hausfeld MP3264).

Los

discos

desgastados o dañados se pueden

romper ocasionando serios daños.

Reemplace los discos según sea

necesario.

MANGUERA DE AIRE

Remítase a la hoja sobre instalación de

la manguera de aire IN170102 para

obtener las especificaciones sobre la

conexión.

NOTA: No se recomienda instalar un

acoplador rápido entre la lijadora y la

manguera guía (conexión flexible).

!ADVERTENCIA

Seguro

del eje

Posición de

montaje del

disco portalija

Posición de

operación

Eje guía

Asegure el

adaptador

Disco

portalija de

apoyo de

14cm (5-1/2”)

Disco portalijas de apoyo

de 11,4cm (4-1/2”)

Disco portalija

de apoyo de

7,6cm (3”)

Inserte el porta

herramienta aquí

Figura 1

Figura 2

Operating Instructions

www.chpower.com

Troubleshooting Chart

Symptom Possible Cause(s) Corrective Action

Tool runs slowly or will not

operate.

Moisture blowing out of tool

Sander stops when applied to

work surface

1. Grit or gum in tool

2. No oil in tool

3. Low air pressure

4. Air hose leaks

5. Pressure drops

6. Regulator set too low

1. Water in tank

2. Water in the air

lines/hoses

Spindle lock is in the

locked position

1. Flush the tool with Campbell Hausfeld air tool oil, gum

solvent, or an equal mixture of SAE 10 motor oil and

kerosene. If Campbell Hausfeld oil is not used, lubricate the

tool after cleaning

2. Lubricate the tool according to the lubrication instructions

in this manual

3a. Adjust the regulator on the tool to the maximum setting (If

applicable)

3b. Adjust the compressor regulator to tool maximum while the

tool is running free

4. Tighten and seal hose fittings if leaks are found

5a. Be sure the hose is the proper size. Long hoses or tools using

large volumes of air may require a hose with an I.D. of 1/2”

or larger depending on the total length of the hose

5b. Do not use multiple number of hoses connected together

with quick connect fittings. This causes additional pressure

drops and reduces the tool power. Directly connect the

hoses together

6. Adjust regulator until tool reaches maximum speed

1. Drain tank. (See air compressor manual). Oil tool and run

until no water is evident. Oil tool again and run 1-2 seconds

2a. Install a water separator/filter (PA2121). NOTE: Separators

only work properly when the air passing through the

separator is cool. Locate the separator/filter as far as

possible from the compressor

2b. Install an air dryer

2c. Anytime water enters the tool, the tool should be oiled

immediately

Unlock spindle (See Figure 1)

Operation (Cont.)

Using fittings or air hoses which are

too small can create a pressure drop

and reduce the power of the tool. A

3/8” (I.D.) fitting with 1/4” NPT threads

is recommended. Most compressors are

shipped with a short, 1/4” I.D. hose.

For proper performance and more

convenience, use a 3/8” I.D. hose.

Hoses longer than 50 feet should have

a 1/2” I.D.

Never carry a tool

by the hose or pull

the hose to move the tool or a

compressor. Keep hoses away from

heat, oil and sharp edges. Replace any

hose that is damaged, weak or worn.

Maintenance

STORAGE

The air tool must be lubricated before

storing. Follow the air motor

lubrication instructions with an

WARNING

exception to step 4. Run the sander for

only 2 to 3 seconds so more oil will

remain in the air tool when storing.

Technical Service

For information regarding the

operation or repair of this product,

please call 1-800-543-6400. If you are

calling from Ohio or outside the

continental United States, please call

1-513-367-1182.

Descripción

Estas lijadoras son herramientas

neumáticas diseñadas para trabajar en

superficies planas y curvas de

automóviles.

Desempaque

Al desempacar este producto, revíselo

con cuidado para cerciorarse de que

esté en perfecto estado.

Informaciones

Generales de

Seguridad

PROPOSICIÓN DE CALIFORNIA 65

Cuando corta lija, taladra o

pule materiales como por

ejemplo madera, pintura,

metal, hormigón, cemento, u otro tipo

de mampostería se puede producir

polvo. Con frecuencia este polvo

contiene productos químicos que se

conocen como causantes de cáncer,

defectos congénitos u otros daños

reproductivos. Use equipo de

protección.

Este manual contiene información que

es muy importante que sepa y

comprenda. Esta información se la

suministramos como medida de

SEGURIDAD y para EVITAR

PROBLEMAS CON EL EQUIPO. Debe

reconocer los siguientes símbolos.

Ésto le

indica

que hay una situación inmediata que

LE OCASIONARIA la muerte o heridas

de gravedad.

Ésto le

indica

que hay una situación que PODRIA

ocasionarle la muerte o heridas de

gravedad.

Ésto le

indica

que hay una situación que PODRIA

ocasionarle heridas no muy graves.

Ésto le

indica

una información importante, que de no

seguirla, le podría ocasionar daños al

equipo.

AVISO

!PRECAUCION

!ADVERTENCIA

!PELIGRO

Este producto es parte de un sistema

de alta presión y por lo tanto debe

seguir las siguientes medidas de

precaución al igual que cualquier otra

medida de seguridad.

1. Lea con cuidado todos los

manuales incluídos con

este producto.

Familiarícese con los

controles y el uso adecuado del

equipo

2. La herramienta neumática sólo

debe ser usada por personas que

estén bien familiarizadas con las

reglas de seguridad de manejo

Nunca exceda la capacidad

máxima de presión de la

herramienta neumática 90 PSI

(6,3 Kgs/cm2) . Ésto podría reducir la

duración de la herramienta.

3. No exceda ninguna capacidad

máxima de presión del sistema. La

presión máxima de trabajo de 6,21

bar se mide en la entrada de aire de

la herramienta con la herramienta

encendida. El compresor de aire

debe compensar la baja de presión

entre éste y la herramienta.

4. Desconecte la herramienta

neumática de la fuente de

suministro de aire antes de cambiar

de herramienta o accesorios, darle

servicio o cuando no la esté usando.

Debe ponerse anteojos de

seguridad y protegerse los

oídos para operar esta

herramienta.

5. No se ponga ropa muy holgada,

bufandas o corbatas, ya que éstas

se le podrían enredar en las piezas

en movimiento y ocasionarle

heridas graves.

6. No se ponga joyas para operar

ninguna herramienta neumática.

Éstas se le podrían enredar en las

piezas en movimiento y ocasionarle

heridas graves.

7. No oprima el gatillo cuando esté

conectando la manguera de

suministro de aire.

8. Siempre use accesorios que estén

diseñados para usarse con

herramientas neumáticas. No use

!ADVERTENCIA

!PRECAUCION

IN241202AV 11/02

accesorios que estén dañados o

desgastados.

9. Nunca oprima el gatillo a menos

que la herramienta esté en la pieza

de trabajo. Los accesorios deben

estar bien conectados. Si los

accesorios están flojos le podrían

ocasionar heridas graves.

10. Proteja las líneas de aire contra

daños o perforaciones.

11. Nunca apunte la herramienta

neumática hacia Ud. u otras

personas. Ésto podría ocasionar

heridas de gravedad.

12. Antes de cada uso, revise las

mangueras a ver si están dañadas o

desgastadas. Cerciórese de que

todas las conexiones estén bien

apretadas.

Libere toda la presión del

sistema antes de tratar de

instalar, darle servicio, mover

a otro sitio o darle cualquier tipo de

mantenimiento.

13. Mantenga todas las tuercas, pernos

y tornillos bien apretados y

cerciórese de que el equipo esté en

buenas condiciones.

14. No coloque las manos

cerca o debajo de piezas

en movimiento.

15. Siempre coloque la pieza

en una prensa de tornillos

o abrazadera.

No haga

mal uso

de esto producto. La exposicón a

vibraciones excesivas, el trabajar en

posiciones anormales y los

movimientos repetitivos del trabajo

pueden causar daños a las manos y los

brazos. Si siente incomodidad, pérdida

de sensación, hormigueo o dolor,

suspenda el uso de cualquier

herramienta y consulte a un médico.

Funcionamiento

LUBRICACION

La lubricación adecuada de la

herramienta es la responsabilidad del

propietario. El no lubricarla

adecuadamente reducirá

drásticamente la duración de la

herramienta y anulará la garantía.

!ADVERTENCIA

Sírvase leer y guardar estas instrucciones.Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en

este manual. Protéjase Ud. y a los demás observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en heridas y/o

daños a su propiedad. Guarde este manual como referencia.

Manual de Instrucciones

Operating Instructions

www.chpower.com

9Sp

;;;;;;

MANUAL

Ver la Garantía en página 12 para información importante sobre el uso comercial de este producto.

RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!

Adjúntela a este manual o archívela en lugar seguro.

Lijadora

Neumática

BUILT TO LAST

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: Standard Duty Products - One Year, Serious

Duty Products - Two Years, Extreme Duty Products - Three Years.

2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive,

Harrison, Ohio, 45030, Telephone: (800) 543-6400

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the

Campbell Hausfeld product.

4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld nailer, stapler, air tool, spray gun,

inflator or air accessory supplied or manufactured by Warrantor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects in material and workmanship which occur within the

duration of the warranty period.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY:

A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED

FROM THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial,

industrial or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Some States

do not allow limitation on how long an implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the

exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply

to you.

C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance

with instructions provided in the owner’s manual(s) supplied with product. Accident, purchaser's abuse, neglect or

failure to operate products in accordance with instructions shall also include the removal or alteration of any safety

devices. If such safety devices are removed or altered, this warranty is void.

D. Normal adjustments which are explained in the owner’s manual(s) provided with the product.

E. Items or service that are normally required to maintain the product, i.e. o-rings, springs, bumpers, debris shields,

driver blades, fuses, batteries, gaskets, packings or seals, fluid nozzles, needles, sandblast nozzles, lubricants,

material hoses, filter elements, motor vanes, abrasives, blades, cut-off wheels, chisels, chisel retainers, cutters,

collets, chucks, rivet jaws, screw driver bits, sanding pads, back-up pads, impact mechanism, or any other

expendable part not specifically listed. These items will only be covered for ninety (90) days from date of original

purchase. Underlined items are warranted for defects in material and workmanship only.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or

components which are defective, have malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:

A. Provide dated proof of purchase and maintenance records.

B. Deliver or ship the Campbell Hausfeld product or component to the nearest Campbell Hausfeld Authorized Service

Center. Freight costs, if any, must be borne by the purchaser.

C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be

scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability

of replacement parts.

This Limited Warranty applies in the United States, Canada and Mexico only and gives you specific legal rights. You may

also have other rights which vary from state to state or country to country.

Instructions d’Utilisation

8Fr

Description

Les ponceuses sont des outils

pneumatiques conçues pour les

applications d’automobile sur les

surfaces plates et courbées.

Déballage

Lors du déballage, l’examiner

soigneusement pour rechercher toute

trace de dommage susceptible de

s’être produit en cours de transport.

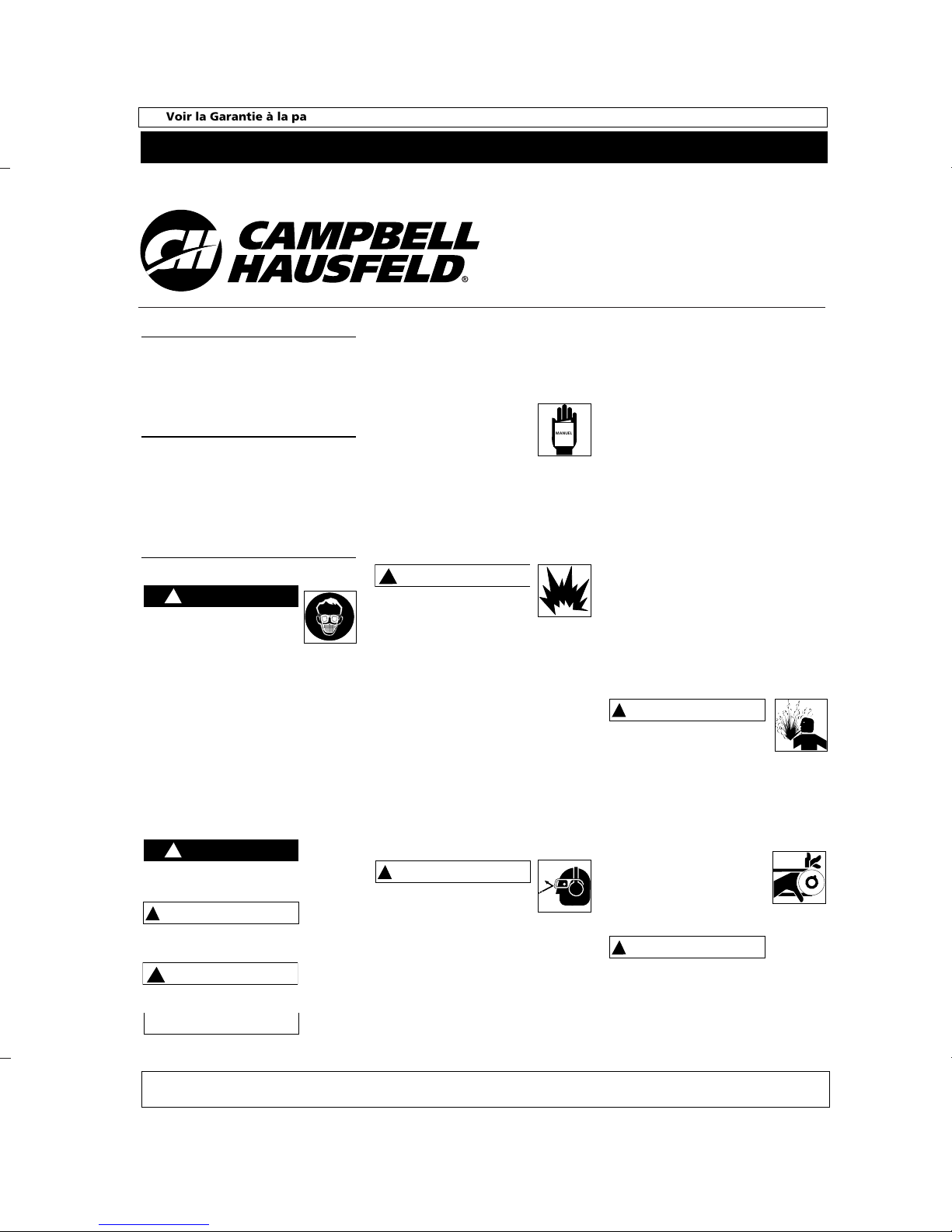

Généralités sur la

Sécurité

PROPOSITION 65 CALIFORNIE

Vous pouvez créer de la

poussière en coupant,

ponçant, perçant ou meulant

les matériaux tels que le bois, la

peinture, le métal, le béton, le ciment

ou autre maçonnerie. Cette poussière

contient souvent des produits

chimiques reconnus pour causer le

cancer, les déformations congénitales

ou autres problèmes de la

reproduction. Portez de l’équipement

de protection.

Ce manuel contient de l’information

très importante qui est fournie pour la

SÉCURITÉ et pour ÉVITER LES

PROBLÈMES D’ÉQUIPEMENT.

Rechercher les symboles suivants pour

cette information.

Danger

indique

une situation hasardeuse imminente

qui RÉSULTERA en perte de vie ou

blessures graves.

Avertisse-

ment

indique une situation hasardeuse

potentielle qui PEUT résulter en perte

de vie ou blessures graves.

Attention

indique

une situation hasardeuse potentielle

qui PEUT résulter en blessures.

Avis

indique

de l’information importante pour

éviter le dommage de l’équipement.

AVIS

ATTENTION

AVERTISSEMENT

!DANGER

Ce produit fait partie d’un système de

haute pression. Les précautions de

sécurité suivantes doivent être prises

en permanence, en même temps que

toute autre règle de sécurité en

vigueur.

1. Lire attentivement tous

les manuels, y compris

celui de ce produit. Bien

se familiariser avec les

commandes et l’utilisation correcte

de l’équipement.

2. Seules les personnes bien

familiarisées avec ces règles

d’utilisation en toute sécurité

doivent être autorisées à se servir

de l’outil pneumatique.

Ne pas dépasser la pression

maximum de service de l’outil

pneumatique (621 kPa-90PSI).

Ceci peut diminuer la durée de l’outil.

3. Ne pas dépasser la pression

nominale de n’importe quel

élément du système. La pression de

service maximum de 621 kPa (90

PSI) est mesurée à l’arrivée de l’outil

pendant son fonctionnement. Il est

nécessaire de compenser pour la

perte de pression entre le

compresseur et l’outil au

compresseur.

4. Débrancher l’outil pneumatique de

l’alimentation en air avant de

remplacer les outils ou accessoires,

de procéder à l’entretien ou de

mettre l’outil à repos.

Les lunettes de sécurité et la

protection auditive doivent

être utilisées pendant

l’opération.

5. Ne pas porter de vêtements

flottants, d’écharpe ni de cravate

dans l’endroit de travail. Les

vêtements flottants risquent de se

prendre dans les pièces mobiles, ce

qui peut causer des blessures

graves.

6. Ne pas porter de bijoux pendant

l’utilisation de n’importe quel outil.

AVERTISSEMENT

ATTENTION

IN241202AV 11/02

Ils risquent de se prendre dans les

pièces mobiles, ce qui peut causer

des blessures graves.

7. Ne pas appuyer sur la gâchette lors

du branchement du tuyau

d’alimentation en air.

8. Toujours utiliser des accessoires

conçus pour les outils

pneumatiques. Ne pas utiliser des

accessoires endommagés ou usés.

9. Ne jamais actionner l’outil s’il n’est

pas appliqué à un objet de travail.

Les accessoires desserrés peuvent

causer des blessures graves.

10. Protéger les canalisations d’air

contre les dommages ou les

perforations.

11. Ne jamais diriger un outil

pneumatique vers soi-même ni vers

une autre personne afin d’éviter

tout risque de blessures graves.

12. Vérifier les tuyaux d’air pour

rechercher tout signe de faiblesse

ou d’usure avant chaque utilisation.

S’assurer que tous les branchements

soient bien serrés.

Dissiper toute la pression du

système avant d’essayer

d’installer, réparer, déplacer

le produit ou de procéder au service ou

à l’entretien.

13. Vérifier le serrage des écrous,

boulons, et vis et s’assurer que

l’équipement soit en bon état de

marche.

14. Ne pas mettre les mains

près ou en-dessous des

pièces mobiles.

15. Toujours immobiliser

l’objet de travail avec un étau ou

un serre-joint.

Ne pas

abuser ce

produit. L’exposition excessif à la

vibration, au travail dans les positions

d’accès difficile et le mouvement

répététif peuvent causer des blessures

aux mains et aux bras. Arrêter d’utiliser

un outil et consulter un médecin si vous

avez le malaise, l’engourdissement, le

picotement ou la douleur.

AVERTISSEMENT

BUILT TO LAST

Ponceuses

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit

décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!

Conserver ces instructions comme référence.

Instructions d’Utilisation

5Fr

;;;;;;

MANUEL

Voir la Garantie à la page 8 pour de l’information importante sur l’utilisation commercial de ce produit.

MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!

Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Garantie Limitée

1. DURÉE: À partir de la date d’achat par l’acheteur original comme suit - Produits À Service Standard (Standard Duty) - Un

An, Produits À Service Sérieux (Serious Duty) - Deux Ans, Produits À Service Extrême (Extreme Duty) - Trois Ans.

2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio,

45030, Téléphone: (800) 543-6400

3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell

Hausfeld.

4. PRODUITS COUVERTS PAR CETTE GARANTIE: Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques,

pistolets vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par

le Garant.

5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication considérables qui se révèlent pendant la

période de validité de la garantie.

6. LA PRÉSENTE GARANTIE NE COUVRE PAS:

A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE

SONT LIMITÉES À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce

produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera

quatre-vingt-dix (90) jours à compté de la date d’achat. Quelques Provinces (États) n’autorisent pas de limitations de

durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s’appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU

MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas

l’exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne

pas s’appliquer.

C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant

pas les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l’utilisation abusive par

l’acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi

l’enlevage ou la modification de n’importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou

modifiés, la garantie sera annulée.

D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit.

E. Articles ou services qui sont exigés pour l'entretien du produit; Joints torique, ressorts, amortisseurs, écrans de

débris, lames d'entraînement, fusibles, batteries, joints d'étanchéité, garnitures ou joints, buses de fluide, aiguilles,

buses de sablage, graisses, tuyaux de matériaux, cartouches filtrantes, pales de moteur, abrasifs, lames, meules de

coupage, burins, fixe-burins, coupeuses, douilles de serrage, mandrins. mâchoires de rivet, lames de tournevis,

tampons de sablage, tampons de sauvegarde, mécanisme de percussion ou toute pièce qui n’est pas indispensable

et qui n’est pas indiquée. Ces articles seront couverts pour quatre-vingt-dix (90) jours à partir de la date d'achat

original. Les articles soulignés sont garanties pour défauts de matière et de fabrication seulement.

7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des

produits ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.

8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE:

A. Fournir une preuve d’achat datée et un état d’entretien.

B. Livraison ou expédition du produit ou de la pièce Campbell Hausfeld au Centre De Service Autorisé Campbell

Hausfeld. Taux de frais, si applicables, sont la responsabilité de l’acheteur.

C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.

9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE: La réparation

ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la

disponabilité des pièces de rechange.

Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis.

L’acheteur peut également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.

7Fr

Instructions d’Utilisation

Guide de Dépannage

Symptôme Cause(s) Possible(s) Mesure Corrective

L’outil fonctionne lentement

ou ne fonctionne pas

Humidité expulsée de l’outil

La ponceuse s’arrête si

appliquée à une surface de

travail

1. Présence de grenaille

ou de gomme dans

l’outil

2. Absence d’huile dans

l’outil

3. Pression d’air basse

4. Fuites dans le tuyau

d’air

5. Chute de pression

6. Régulateur réglé trop

bas

1. Présence d’eau dans

le réservoir

2. Eau dans les

canalisations/tuyaux

Verrou de tige dans la

position verrouillée

1. Rincer l’outil avec de l’huile pour outils pneumatiques

Campbell Hausfeld, du dissolvant de gomme ou un mélange

en proportions égaux d’huile de moteur SAE 10 et de

kérosène. En cas d’utilisation d’un produit autre que l’huile

Campbell Hausfeld, graisser l’outil après l’avoir nettoyé

2. Graisser l’outil selon les instructions dans ce manuel

3a. Régler le régulateur de l’outil au réglage maximum (si

applicable)

3b. Régler le régulateur du compresseur au réglage maximum

de l’outil pendant que l’outil fonctionne librement

4. Serrer et assurer l’étanchéité des raccords du tuyau en cas

de fuites

5a. S’assurer que le tuyau soit de la bonne taille. Les longs

tuyaux ou les outils exigeant de grands volumes d’air

peuvent nécessiter un tuyau de diamètre intérieur d’au

moins 12,7 mm (1/2 po.), suivant la longueur totale du

tuyau

5b. Ne pas utiliser plusieurs tuyaux branchés ensemble avec des

raccords rapides. Ceci causera des chutes de pression

additionnels et diminuera la puissance de l’outil. Brancher

les tuyaux directement les uns aux autres

6. Régler le régulateur jusqu’à ce que l’outil atteigne sa vitesse

maximum

1. Vidanger le réservoir. (Voir le manuel du compresseur).

Huiler l’outil et le faire fonctionner jusqu’à ce qu’il semble

ne plus contenir d’eau. Huiler encore et le faire fonctionner

1-2 secondes

2a. Monter un séparateur/filtre d’eau (PA2121). REMARQUE:

Les séparateurs ne fonctionnent correctement que lorsque

l’air qui les traversent est frais. Positionner le

séparateur/filtre aussi loin que possible du compresseur

2b. Monter un sécheur d’air

2c. Si l’eau entre l’outil, huiler l’outil immédiatement

Déverrouiller la tige (Voir Figure 1)

Fonctionnement

(Suite)

et pour l’égalisation des surfaces en

métal La taille d’abrasif le plus

commun est; 36 (Disques Campbell

Hausfeld MP3264).

Les

disques à

poncer usés ou endommagés peuvent

se casser et peuvent causer des

blessures graves. Toujours remplacer

les disques au besoin.

TUYAU D’AIR

Se référer au feuillet de branchement

du tuyau d’air IN170102.

REMARQUE: L’utilisation d’un

accouplement rapide entre la ponceuse

et le tuyau flexible principal (whip

hose) n’est pas recommandé.

L’uti-

lisation

AVERTISSEMENT

d’un tuyau flexible principal (whip

hose) empêche l’action accidentel de la

gâchette de l’outil lorsque l’air

pressurisé est branché au système.

La vibration de l’outil cause l’usage

prématuré des accouplements rapides.

L’usage des raccords ou des tuyaux

d’air trop petits peut créer une chute

de pression et peut diminuer la

puissance de l’outil. Un raccord de 9,5

mm (3/8 po) D.I. avec filets de 1/4 po

NPT est recommandé. La plupart des

compresseurs sont livrés avec un tuyau

court de D.I. de 6,4 mm (1/4 po). Pour

un meilleur rendement et pour raisons

de commodité, utiliser un tuyau de D.I.

de 9,5 mm (3/8 po). Utiliser un tuyau

de D.I. de 12,7 mm (1/2 po) pour les

tuyaux plus de 50 pi.

jamais

trans-porter un outil par le tuyau et ne

jamais l’utiliser pour déplacer l’outil ou

AVERTISSEMENT

le compresseur. Garder les tuyaux à

l’écart de la chaleur, l’huile et les

objets pointus. Remplacer un tuyau

usé, faible ou endommagé.

Entretien

ENTREPOSAGE

L’outil pneumatique doit être graissé

avant l’entreposage. Suivre les

instructions de graissage de moteur

pneumatique sauf l’étape 4. Faire

fonctionner la ponceuse pendant 2 ou

3 secondes afin de laisser plus d’huile

dans l’outil pour l’entreposage.

Service Technique

Pour des informations concernant le

fonctionnement ou la réparation de ce

produit, composer le 1-800-543-6400.

Pour les appels de l’Ohio ou l’étranger,

composer le 1-513-367-1182.

6Fr

Fonctionnement

GRAISSAGE

L’utilisateur est responsable du

graissage correct. Un graissage

incorrect de l’outil pneumatique

raccourcira de façon spectaculaire sa

durée de service et annulera la

garantie.

Cet outil

pneu-

matique requiert un graissage avant le

premier usage et avant et après chaque

usage subséquent.

Les outils pneumatiques requièrent le

graissage pendant toute leur durée de

service. Suivre les directives

soigneusement. L’utilisation d’huile

pour outils pneumatiques Campbell

Hausfeld (ST127000AV) est

recommandé pour graisser, nettoyer et

empêcher la rouille en une étape.

GRAISSAGE DU MOTEUR

PNEUMATIQUE

Le moteur pneumatique doit être

graissé quotidiennement (chaque

jour). Un moteur pneumatique ne peut

être graissé trop souvent.

Débran-

cher

l’outil pneumatique de la source d’air

avant de graisser.

1. Débrancher l’outil de la source

d’air.

2. Tourner l’outil pneumatique à

l’envers.

3. Simultanément, tirer sur la

gâchette et verser une cuillère à

café d’huile Campbell Hausfeld

dans l’arrivée d’air.

Une fois

que

l’outil pneumatique a été graissé, de

l’huile s’écoulera de l’orifice de sortie

lors des quelques premières secondes

de fonctionnement. C’est pouquoi cet

orifice doit être recouvert d’un torchon

avant d’alimenter en air comprimé.

Manque de couvrir l’orifice de sortie

peut résulter en blessure grave.

4. Lâcher la gâchette et brancher

l’outil à la source d’air. Couvrir

l’orifice d’échappement d’un

torchon et faire fonctionner l’outil

pneumatique pendant 7 à 10

secondes. De l’huile s’écoulera de

l’orifice d’échappement lorsque

l’outil est alimenté en air.

Continuer à faire fonctionner la

ponceuse jusqu’à ce qu’il n’y ait

plus d’huile qui sort. Essuyer tout

l’huile de l’outil avant son

utilisation.

AVERTISSEMENT

ATTENTION

RÉGLAGE DE VITESSE

Cette ponceuse est équipée d’un

régulateur pour le réglage de la vitesse

(Voir la Liste de Pièces de Rechange

pour les Spécifications).

FIXER LE TAMPON À

PONCER/PONCEUSES À DEUX

USAGES

Les disques autocollants sont

recommandés. Pour appliquer le

papier de verre, aligner les bords et

appuyer le papier adhésif sur le

tampon. Changer le papier de verre au

besoin.

Débran-

cher

l’outil pneumatique de la source d’air

avant de fixer le papier de verre. Ne

pas faire fonctionner la ponceuse si le

tampon à poncer n’est pas bien serré.

Toujours remplacer un tampon usé ou

endommagé car ceci peut causer des

blessures graves.

1. Verrouiller la tige d’entraînement

avant de fixer le tampon à poncer.

Tourner le verrou de la tige jusqu’à

ce que le verrou de tige se mette

en prise avec la tige

d’entraînement et serrer à main, le

tampon au sens des aiguilles d’une

montre (Voir Figure 1).

2. Déverrouiller la tige avant

d’alimenter en pression d’air.

REMARQUE: Le verrou de tige est

conçu seulement pour fixer et enlever

le tampon à poncer! Ne pas faire

fonctionner l’outil avec la tige

verrouillée car la ponceuse s’arrêtera

lorsque la pression soit appliquée au

tampon.

FIXER LE DISQUE À

PONCER/PONCEUSES HAUTE

VITESSE

Les disques de 7,62 cm ou 15,24 cm (3

ou 6 po) sans adhésifs sont

recommandés. Les disques devraient

avoir un trou de 22,2 mm (7/8 po) au

centre pour l’installation correcte. Pour

le meilleur support en utilisant les

disques plus large de 7,62 cm (3 po),

AVERTISSEMENT

Verrou

de tige

Position de

Montage

de Tampon

Position

d’Opération

Tige d’entraînement

Figure 1

utiliser tous les tampons de support de

taille égale ou plus petits que le disque

en résine (Voir Fig. 2). Suivre les

directives pour l’installation du disque

en résine.

Débran-

cher

l’outil pneumatique de la source d’air

avant de fixer le disque à poncer. Ne

pas faire fonctionner la ponceuse si le

disque n’est pas bien serré. Ceci peut

causer des blessures graves.

1. Monter les tampons de support tel

qu’indiqué sur la Figure 2. S’assurer

que le centre encastré des tampons

fait face à la ponceuse.

2. Placer le disque en résine en avant

du tampon (de taille correcte), et

pousser le verrou d’adaptateur à

travers le centre du tampon et des

disques.

3. Serrer à la main l’appareil de

verrouillage de l’adaptateur,

introduire l’outil de support dans le

trou tel qu’indiqué sur la Figure 2.

Introduire un tournevis de large

taille dans le trou rainuré sur

l’appareil de verrouillage de

l’adaptateur et bien serrer.

PONÇAGE/PONCEUSES À DEUX

USAGES

Commencer le ponçage avec un abrasif

assez rugueux pour enlever les endroits

élevés et tout caractère rugueux

excessif. Suivre avec un deuxième

papier de verre utilisant un abrasif

d’une ou deux tailles plus fine.

Continuer avec des abrasifs de plus en

plus fins jusqu’à ce que vous avez le fini

désiré. Ne pas changer d’un abrasif

rugueux à très fin en une étape, ceci

produit des spiralés qui sont difficiles à

enlever. Toujous utiliser l’abrasif le plus

fin possible.

MEULAGE/PONCEUSES HAUTE

VITESSE

Le disque en résin rugueux est utiliser

pour enlever ou égaliser les soudures,

AVERTISSEMENT

Instructions d’Utilisation

Adaptateur de

verrouillage

Tampon de

support,

5-1/2 po

Tampon de

support, 4-1/2 po

Tampon de

support, 3 po

Introduire l’outil

de support ici

Figure 2

7Fr

Instructions d’Utilisation

Guide de Dépannage

Symptôme Cause(s) Possible(s) Mesure Corrective

L’outil fonctionne lentement

ou ne fonctionne pas

Humidité expulsée de l’outil

La ponceuse s’arrête si

appliquée à une surface de

travail

1. Présence de grenaille

ou de gomme dans

l’outil

2. Absence d’huile dans

l’outil

3. Pression d’air basse

4. Fuites dans le tuyau

d’air

5. Chute de pression

6. Régulateur réglé trop

bas

1. Présence d’eau dans

le réservoir

2. Eau dans les

canalisations/tuyaux

Verrou de tige dans la

position verrouillée

1. Rincer l’outil avec de l’huile pour outils pneumatiques

Campbell Hausfeld, du dissolvant de gomme ou un mélange

en proportions égaux d’huile de moteur SAE 10 et de

kérosène. En cas d’utilisation d’un produit autre que l’huile

Campbell Hausfeld, graisser l’outil après l’avoir nettoyé

2. Graisser l’outil selon les instructions dans ce manuel

3a. Régler le régulateur de l’outil au réglage maximum (si

applicable)

3b. Régler le régulateur du compresseur au réglage maximum

de l’outil pendant que l’outil fonctionne librement

4. Serrer et assurer l’étanchéité des raccords du tuyau en cas

de fuites

5a. S’assurer que le tuyau soit de la bonne taille. Les longs

tuyaux ou les outils exigeant de grands volumes d’air

peuvent nécessiter un tuyau de diamètre intérieur d’au

moins 12,7 mm (1/2 po.), suivant la longueur totale du

tuyau

5b. Ne pas utiliser plusieurs tuyaux branchés ensemble avec des

raccords rapides. Ceci causera des chutes de pression

additionnels et diminuera la puissance de l’outil. Brancher

les tuyaux directement les uns aux autres

6. Régler le régulateur jusqu’à ce que l’outil atteigne sa vitesse

maximum

1. Vidanger le réservoir. (Voir le manuel du compresseur).

Huiler l’outil et le faire fonctionner jusqu’à ce qu’il semble

ne plus contenir d’eau. Huiler encore et le faire fonctionner

1-2 secondes

2a. Monter un séparateur/filtre d’eau (PA2121). REMARQUE:

Les séparateurs ne fonctionnent correctement que lorsque

l’air qui les traversent est frais. Positionner le

séparateur/filtre aussi loin que possible du compresseur

2b. Monter un sécheur d’air

2c. Si l’eau entre l’outil, huiler l’outil immédiatement

Déverrouiller la tige (Voir Figure 1)

Fonctionnement

(Suite)

et pour l’égalisation des surfaces en

métal La taille d’abrasif le plus

commun est; 36 (Disques Campbell

Hausfeld MP3264).

Les

disques à

poncer usés ou endommagés peuvent

se casser et peuvent causer des

blessures graves. Toujours remplacer

les disques au besoin.

TUYAU D’AIR

Se référer au feuillet de branchement

du tuyau d’air IN170102.

REMARQUE: L’utilisation d’un

accouplement rapide entre la ponceuse

et le tuyau flexible principal (whip

hose) n’est pas recommandé.

L’uti-

lisation

AVERTISSEMENT

d’un tuyau flexible principal (whip

hose) empêche l’action accidentel de la

gâchette de l’outil lorsque l’air

pressurisé est branché au système.

La vibration de l’outil cause l’usage

prématuré des accouplements rapides.

L’usage des raccords ou des tuyaux

d’air trop petits peut créer une chute

de pression et peut diminuer la

puissance de l’outil. Un raccord de 9,5

mm (3/8 po) D.I. avec filets de 1/4 po

NPT est recommandé. La plupart des

compresseurs sont livrés avec un tuyau

court de D.I. de 6,4 mm (1/4 po). Pour

un meilleur rendement et pour raisons

de commodité, utiliser un tuyau de D.I.

de 9,5 mm (3/8 po). Utiliser un tuyau

de D.I. de 12,7 mm (1/2 po) pour les

tuyaux plus de 50 pi.

jamais

trans-porter un outil par le tuyau et ne

jamais l’utiliser pour déplacer l’outil ou

AVERTISSEMENT

le compresseur. Garder les tuyaux à

l’écart de la chaleur, l’huile et les

objets pointus. Remplacer un tuyau

usé, faible ou endommagé.

Entretien

ENTREPOSAGE

L’outil pneumatique doit être graissé

avant l’entreposage. Suivre les

instructions de graissage de moteur

pneumatique sauf l’étape 4. Faire

fonctionner la ponceuse pendant 2 ou

3 secondes afin de laisser plus d’huile

dans l’outil pour l’entreposage.

Service Technique

Pour des informations concernant le

fonctionnement ou la réparation de ce

produit, composer le 1-800-543-6400.

Pour les appels de l’Ohio ou l’étranger,

composer le 1-513-367-1182.

6Fr

Fonctionnement

GRAISSAGE

L’utilisateur est responsable du

graissage correct. Un graissage

incorrect de l’outil pneumatique

raccourcira de façon spectaculaire sa

durée de service et annulera la

garantie.

Cet outil

pneu-

matique requiert un graissage avant le

premier usage et avant et après chaque

usage subséquent.

Les outils pneumatiques requièrent le

graissage pendant toute leur durée de

service. Suivre les directives

soigneusement. L’utilisation d’huile

pour outils pneumatiques Campbell

Hausfeld (ST127000AV) est

recommandé pour graisser, nettoyer et

empêcher la rouille en une étape.

GRAISSAGE DU MOTEUR

PNEUMATIQUE

Le moteur pneumatique doit être

graissé quotidiennement (chaque

jour). Un moteur pneumatique ne peut

être graissé trop souvent.

Débran-

cher

l’outil pneumatique de la source d’air

avant de graisser.

1. Débrancher l’outil de la source

d’air.

2. Tourner l’outil pneumatique à

l’envers.

3. Simultanément, tirer sur la

gâchette et verser une cuillère à

café d’huile Campbell Hausfeld

dans l’arrivée d’air.

Une fois

que

l’outil pneumatique a été graissé, de

l’huile s’écoulera de l’orifice de sortie

lors des quelques premières secondes

de fonctionnement. C’est pouquoi cet

orifice doit être recouvert d’un torchon

avant d’alimenter en air comprimé.

Manque de couvrir l’orifice de sortie

peut résulter en blessure grave.

4. Lâcher la gâchette et brancher

l’outil à la source d’air. Couvrir

l’orifice d’échappement d’un

torchon et faire fonctionner l’outil

pneumatique pendant 7 à 10

secondes. De l’huile s’écoulera de

l’orifice d’échappement lorsque

l’outil est alimenté en air.

Continuer à faire fonctionner la

ponceuse jusqu’à ce qu’il n’y ait

plus d’huile qui sort. Essuyer tout

l’huile de l’outil avant son

utilisation.

AVERTISSEMENT

ATTENTION

RÉGLAGE DE VITESSE

Cette ponceuse est équipée d’un

régulateur pour le réglage de la vitesse

(Voir la Liste de Pièces de Rechange

pour les Spécifications).

FIXER LE TAMPON À

PONCER/PONCEUSES À DEUX

USAGES

Les disques autocollants sont

recommandés. Pour appliquer le

papier de verre, aligner les bords et

appuyer le papier adhésif sur le

tampon. Changer le papier de verre au

besoin.

Débran-

cher

l’outil pneumatique de la source d’air

avant de fixer le papier de verre. Ne

pas faire fonctionner la ponceuse si le

tampon à poncer n’est pas bien serré.

Toujours remplacer un tampon usé ou

endommagé car ceci peut causer des

blessures graves.

1. Verrouiller la tige d’entraînement

avant de fixer le tampon à poncer.

Tourner le verrou de la tige jusqu’à

ce que le verrou de tige se mette

en prise avec la tige

d’entraînement et serrer à main, le

tampon au sens des aiguilles d’une

montre (Voir Figure 1).

2. Déverrouiller la tige avant

d’alimenter en pression d’air.

REMARQUE: Le verrou de tige est

conçu seulement pour fixer et enlever

le tampon à poncer! Ne pas faire

fonctionner l’outil avec la tige

verrouillée car la ponceuse s’arrêtera

lorsque la pression soit appliquée au

tampon.

FIXER LE DISQUE À

PONCER/PONCEUSES HAUTE

VITESSE

Les disques de 7,62 cm ou 15,24 cm (3

ou 6 po) sans adhésifs sont

recommandés. Les disques devraient

avoir un trou de 22,2 mm (7/8 po) au

centre pour l’installation correcte. Pour

le meilleur support en utilisant les

disques plus large de 7,62 cm (3 po),

AVERTISSEMENT

Verrou

de tige

Position de

Montage

de Tampon

Position

d’Opération

Tige d’entraînement

Figure 1

utiliser tous les tampons de support de

taille égale ou plus petits que le disque

en résine (Voir Fig. 2). Suivre les

directives pour l’installation du disque

en résine.

Débran-

cher

l’outil pneumatique de la source d’air

avant de fixer le disque à poncer. Ne

pas faire fonctionner la ponceuse si le

disque n’est pas bien serré. Ceci peut

causer des blessures graves.

1. Monter les tampons de support tel

qu’indiqué sur la Figure 2. S’assurer

que le centre encastré des tampons

fait face à la ponceuse.

2. Placer le disque en résine en avant

du tampon (de taille correcte), et

pousser le verrou d’adaptateur à

travers le centre du tampon et des

disques.

3. Serrer à la main l’appareil de

verrouillage de l’adaptateur,

introduire l’outil de support dans le

trou tel qu’indiqué sur la Figure 2.

Introduire un tournevis de large

taille dans le trou rainuré sur

l’appareil de verrouillage de

l’adaptateur et bien serrer.

PONÇAGE/PONCEUSES À DEUX

USAGES

Commencer le ponçage avec un abrasif

assez rugueux pour enlever les endroits

élevés et tout caractère rugueux

excessif. Suivre avec un deuxième

papier de verre utilisant un abrasif

d’une ou deux tailles plus fine.

Continuer avec des abrasifs de plus en

plus fins jusqu’à ce que vous avez le fini

désiré. Ne pas changer d’un abrasif

rugueux à très fin en une étape, ceci

produit des spiralés qui sont difficiles à

enlever. Toujous utiliser l’abrasif le plus

fin possible.

MEULAGE/PONCEUSES HAUTE

VITESSE

Le disque en résin rugueux est utiliser

pour enlever ou égaliser les soudures,

AVERTISSEMENT

Instructions d’Utilisation

Adaptateur de

verrouillage

Tampon de

support,

5-1/2 po

Tampon de

support, 4-1/2 po

Tampon de

support, 3 po

Introduire l’outil

de support ici

Figure 2
