24 Sp

Modelo SN318K00

Manual de Instrucciones

• Assuring that the tool is kept in

safe working order as described in

this manual.

• Assuring the proper maintenance

of all tools in employer’s possession.

• Ensuring that tools which require

repair are not further used before

repair. Tags and physical segrega-

tion are recommended means of

control.

Table of Contents

General Safety . . . . . . . . . . . . .1-3

Specifications . . . . . . . . . . . . . . .2

Operating The Tool . . . . . . . . .3-5

Troubleshooting . . . . . . . . . . . . .7

Warranty . . . . . . . . . . . . . . . . . . .8

Description

This tool is designed for furniture trim,

cabinetry, casebacks, and crafts. Features

include: convenient top loading maga-

zine which holds up to 100 staples.

General Safety

Information

CALIFORNIA PROPOSITION 65

You can create dust when

you cut, sand, drill or grind

materials such as wood,

paint, metal, concrete, cement, or other

masonry. This dust often contains

chemicals known to cause cancer, birth

defects, or other reproductive harm.

Wear protective gear.

This manual contains safety, opera-

tional and maintenance information.

Contact your Campbell Hausfeld repre-

sentative if you have any questions.

OPERATOR’S RESPONSIBILITY:

The tool operator is responsible for:

• Reading and understanding tool

labels and manual.

• Selecting an appropriate tool actua-

tion system, taking into considera-

tion the work application for which

the tool is used.

• The safe use of the tool.

• Ensuring that the

tool is used only

when the operator

and all other person-

nel in the work area

are wearing ANSI Z87 eye protec-

tion equipment, and when

required, other appropriate protec-

tion equipment such as head, hear-

ing and foot protection equipment.

Serious eye or permanent hearing

loss could result.

• Assuring that the tool is kept in safe

working order as described in this

manual.

EMPLOYER’S RESPONSIBILITY:

• Selecting an appropriate tool actua-

tion system, taking into considera-

tion the work application for which

the tool is used.

• Ensuring that this manual is avail-

able to operators and personnel

performing maintenance.

• The safe use of the tool.

• Enforcing that the

tool is used only

when the operator

and all other person-

nel in the work area

are wearing ANSI Z87 eye protec-

tion equipment, and when

required, other appropriate protec-

tion equipment such as head, hear-

ing and foot protection equipment.

Serious eye or permanent hearing

loss could result.

Operating Instructions Model SN318K00

BUILT TO LAST

1 1/4” Stapler

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.

Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury, death and/or

property damage! Retain instructions for future reference.

Model SN318K00

IN718000AV 2/07

Campbell Hausfeld Nailers meet or exceed

Industries’ Standards as set forth by the

American National Standard

Institute/International Staple, Nail and Tool

Association in ANSI/ISANTA SNT-101-2002.

See Warranty on page 8 for important information about commercial use of this product.

REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.

For parts, product & service information

visit www.chpower.com

Locate model and date code on tool

magazine and body and record below:

Model No. ________________________

Date Code ________________

Retain these numbers for

future reference.

Garantía Limitada

1. DURACIÓN: Desde la fecha de compra por parte del comprador original, según se detalla: Campbell Hausfeld (Trabajo

estándar y sin especificar) – 1 (un) año, (Trabajo pesado) – 2 (dos) años, (Trabajo extremo) – 3 (tres) años; IronForce de

Campbell Hausfeld – 1 (un) año; Farmhand – 3 (tres) años; Maxus – 5 (cinco) años.

2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive,

Harrison, Ohio 45030 Teléfono: (800) 543-6400

3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto

Campbell Hausfeld.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier clavadora, grapadora, herramienta neumática, pistola pulver-

izadora, inflador o accesorio neumático suministrado o fabricado por el Garante.

5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período de

validez de la garantía.

6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA:

A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN

LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso comercial,

industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra. En algunos

estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos esta lim-

itación no es aplicable.

B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO,

FALLA O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la

exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión

no es aplicable

C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de fun-

cionamiento y uso indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por

parte del comprador, o falta de operar el producto siguiendo las instrucciones del manual de instrucciones sumin-

istrado también debe incluir la desconexión o modificación de los instrumentos de seguridad. Si dichos instrumen-

tos de seguridad son desconectados, la garantía quedaría cancelada.

D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto.

E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como: anillos en O,

resortes, amortiguadores, defensas, hojas de impulsor, fusibles, baterías, empaques, almohadillas o sellos, boquillas

de fluído, agujas, boquillas para rociar arena, lubricantes, mangueras de material, elementos filtrantes, álabes de

motores, abrasivos, hojillas, discos para cortar, cinceles, retenes para cinceles, cortadores, collarines, mandriles, mor-

dazas para remachadoras, brocas para desarmadores, almohadillas para lijar, soportes de almohadillas, mecanismo

de impacto o cualquier otro artículo desgastable que no se haya enumerado específicamente . Estos artículos sólo

estarán cubiertos bajo esta garantía por noventa (90) días a partir de la fecha de compra original. Los artículos sub-

rayados sólo están garantizados por defectos de material o fabricación.

F. Defectos estéticos que no interfieran con la función del producto

7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, los pro-

ductos o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente, durante

el período de validez de la garantía

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA:

A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto.

B. Si desea hacer alguna pregunta refe-rente a la reparación u operación de las herramientas, o para solicitar copias adi-

cionales de este manual, sírvase llamar a nuestro número especial, 1-800-543-6400.

C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es)

del propietario

9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación o

reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también

puede tener otros derechos que varían de un Estado a otro. o de un país a otro.

Los anillos en O de la cubierta de la válvula

del gatillo están dañados

Los tornillos de la cubierta están flojos

Los anillos en O están dañados

La cubierta está dañada

Los tornillos están flojos

El empaque está dañado

La cubierta está desgastada

La boquilla está sucia

La suciedad o daños evitan el

desplazamiento libre de los sujetadores o

el mecanismo de impulso en el cargador

El resorte del mecanismo de impulso está

dañado

El flujo de aire hacia la herramienta es

inadecuado

El anillo en O del pistón está desgastado o le

falta lubricación

Los anillos en O de la válvula del gatillo

están dañados

Hay fugas de aire

Hay una fuga en el empaque de la tapa

La herramienta no está bien lubricada

El resorte de la tapa del cilindro está roto

El orificio de salida de la tapa está obstruído

La guía del mecanismo de impulso está

desgastada

Los sujetadores no son del tamaño adecua-

do.

Los sujetadores están doblados

Los tornillos del cargador o de la boquilla están

flojos

El mecanismo de impulso está dañado

Hay una fuga de aire en el

área de la válvula del gatillo

Hay una fuga de aire entre

la cubierta y la boquilla

Hay una fuga de aire entre

la cubierta y la tapa

La herramienta deja de

clavar un sujetador

La herramienta funciona

lentamente o pierde su

potencia

Hay sujetadores atascados

en la herramienta

Debe reemplazar los anillos en O y chequear el funcio-

namiento del elemento de funcionamiento al contacto

Debe apretar los tornillos

Debe reemplazar los anillos en O

Debe reemplazar la defensa

Debe apretar los tornillos

Debe reemplazar el empaque

Debe reemplazar la cubierta

Debe limpiar el canal del sistema de impulso

Debe limpiar el cargador

Debe reemplazar el resorte

Cheque las conexiones, la manguera o el compresor

Debe reemplazar los anillos en O. Lubríquelos.

Debe reemplazar los anillos en O

Debe apretar los tornillos y las conexiones

Debe reemplazar el empaque

Necesita lubricar la herramienta

Debe reemplazar el resorte

Debe reemplazar las partes internas dañadas

Debe reemplazar la guía

Debe usar los sujetadores recomendados para esta

herramienta

Reemplácelos con sujetadores en buenas condiciones

Debe apretar los tornillos

Debe reemplazar el mecanismo de impulso de sujeta-

dores

23 Sp

Manual de Instrucciones Modelo SN318K00

Guía de Diagnóstico de Averías

Deje de usar la herramienta inmediatamente si alguno de los siguientes problemas ocurre.

Podría resultar en heridas graves. Cualquier reparación o reemplazo de piezas los debe hacer un

técnico calificado de servicio o un centro autorizado de servicio.

Problema Causa Solución

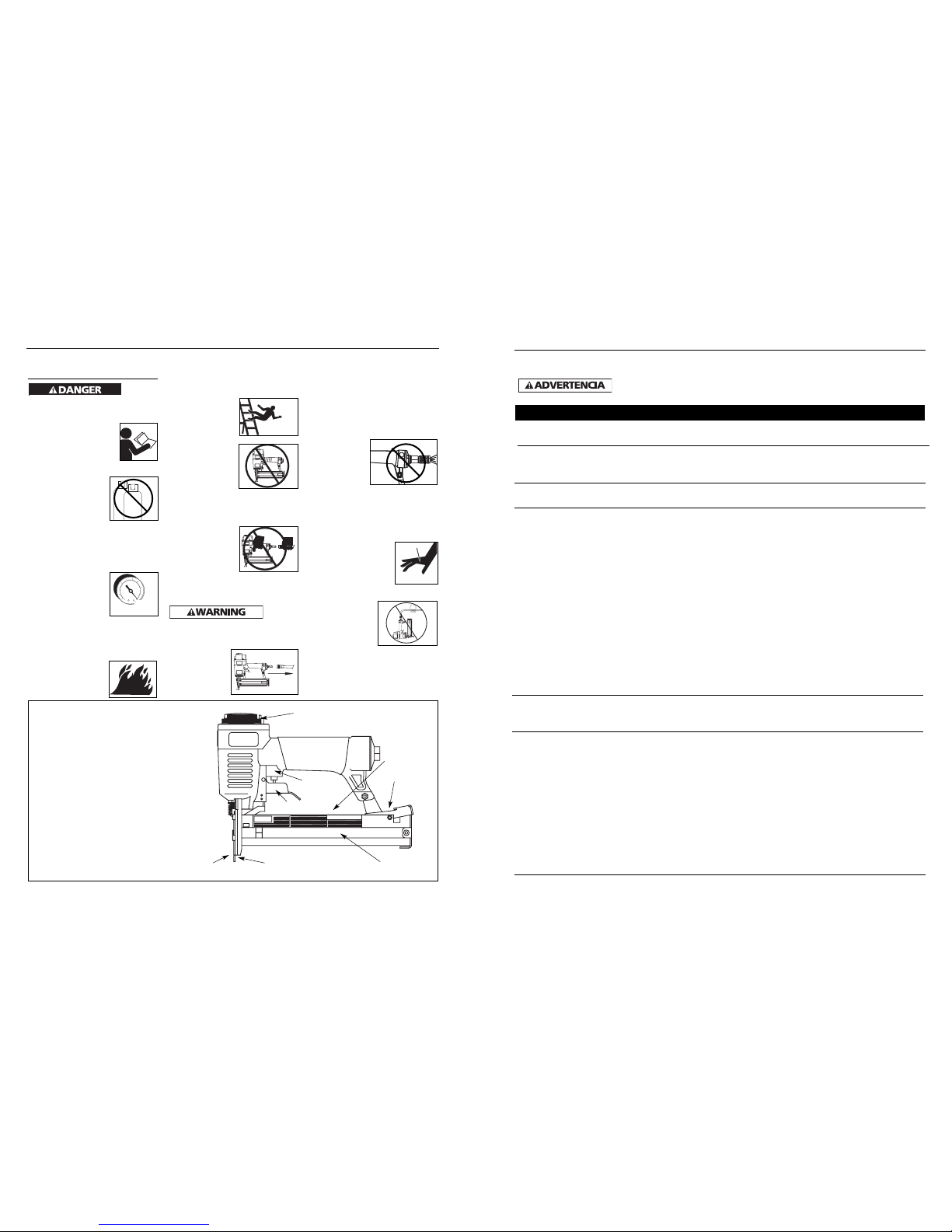

General Safety

Information (Continued)

Danger

indicates an imminently hazardous situ-

ation which, if not avoided, WILL result

in death or serious injury.

Read and understand

tool labels and manual.

Failure to follow warn-

ings, dangers, and cau-

tions could result in

DEATH or SERIOUS INJURY.

Do not use any type

of reactive gases,

including, but not lim-

ited to, oxygen and

combustible gases, as

a power source. Use

filtered, lubricated, regulated com-

pressed air only. Use of a reactive

gas instead of compressed air may

cause the tool to explode which will

cause death or serious personal

injury.

Use only a pressure-

regulated compressed

air source to limit the

air pressure supplied

to the tool. The regu-

lated pressure must

not exceed 100 psi. If the regulator

fails, the pressure delivered to the

tool must not exceed 200 psi. The

tool could explode which will cause

death or serious personal injury.

Never use gasoline

or other flammable

liquids to clean the

tool. Never use the

tool in the presence of flammable

liquids or gases. Vapors could ignite

by a spark and cause an explosion

which will result in death or serious

personal injury.

Always remain in

a firmly balanced

position when

using or handling

the tool.

Do not remove,

tamper with, or

otherwise cause

the Work Contact

Element (WCE) or

trigger to become

inoperable. Do

not operate any tool which has been

modified in a like fashion. Death or

serious personal injury could result.

Do not touch the

trigger unless dri-

ving fasteners.

Never attach air

line to tool or

carry tool while

touching the trig-

ger. The tool could eject a fastener

which will result in death or serious

personal injury.

Warning

indicates a potentially hazardous situa-

tion which, if not avoided, COULD

result in death or serious injury.

Always discon-

nect the tool

from the power

source when

unattended,

performing any maintenance or

repair, clearing a jam, or moving the

tool to a new location. Always

reconnect the air line BEFORE load-

ing any fasteners. Do not load the

tool with fasteners when either the

trigger is depressed or the Work

Contact Element (WCE) is engaged.

The tool could eject a fastener caus-

ing death or serious personal injury.

Always fit tool

with a fitting

or hose cou-

pling on or

near the tool in

such a manner

that all com-

pressed air in the tool is discharged

at the time the fitting or hose cou-

pling is disconnected. Do not use a

check valve or any other fitting which

allows air to remain in the tool. Death

or serious personal injury could occur.

Never place hands or

any other body parts in

the fastener discharge

area of the tool. The

tool might eject a fas-

tener and could result

in death or serious personal injury.

Never carry the

tool by the air

hose or pull the

hose to move the

tool or a compres-

sor. Keep hoses

away from heat,

oil and sharp edges. Replace any

hose that is damaged, weak or

worn. Personal injury or tool dam-

age could occur.

Model SN318K00

Operating Instructions

• REQUIRES: 0.8 SCFM with 10 fas-

teners per minute @ 90 psi

• AIR INLET: 1/4” NPT

• FASTENER SIZE RANGE: 1/2” to

1 1/4”

• MAGAZINE CAPACITY:

100 fasteners per load, 18 gauge

• STAPLES: 1/4” crown

• WEIGHT: 2 lbs., 10 oz.

• LENGTH: 9 1/2”

• HEIGHT: 7 1/2”

• MAXIMUM PRESSURE: 100 psi

• PRESSURE RANGE: 60 - 100 psi

Tool Components And Specifications

www.chpower.com

CAMPBELL

PROFESSIONAL

HAUSFELD

Cap exhaust

OCO2

100 psi

MAX.

Warning label

Latch button

Magazine

Fastener discharge area

Work contact element (WCE)

Trigger

Date code

22 Sp

Manual de Instrucciones Modelo SN318K00

Servicio Técnico

Si desea hacer alguna pregunta refe-

rente a la reparación u operación de las

herramientas, o para solicitar copias

adicionales de este manual, sírvase lla-

mar a nuestro número especial, 1-800-

543-6400.

Sujetadores y Piezas de

Repuesto

Use solamente sujetadores Campbell

Hausfeld originales calibre 16 (o su

equivalente) - (vea la información sobre

intercambio de sujetadores). El

desempeño de las herramientas, la

seguridad y la duración pueden

disminuir si no se utilizan los

sujetadores adecuados. Cuando ordene

piezas de repuesto o sujetadores,

especifique el número de la pieza.

Para reparar la herramienta

La herramienta debe ser reparada úni-

camente por personal calificado, y

deben usar piezas de repuesto y acceso-

rios originales Campbell Hausfeld, o

piezas y accesorios que funcionen de

manera equivalente.

Para colocarle los sellos

Cada vez que repare una herramienta

deberá limpiarle y lubricarle las partes

internas. Le recomendamos que use

Parker O-lube o un lubricante equiva-

lente en todos los anillos en O. A cada

anillo en O se le debe dar un baño de

lubricante para anillos antes de instalar-

los. Igualmente, deberá ponerle un

poco de aceite a todas las piezas que se

mueven y muñones. Finalmente,

después de haberla ensamblado y antes

de probar la herramienta deberá

ponerle unas cuantas gotas de aceite

sin detergente 30W u otro aceite simi-

lar, en las líneas de aire.

General Safety

Information (Continued)

Always assume the tool contains

fasteners. Respect the tool as a

working implement; no horseplay.

Always keep others at a safe dis-

tance from the work area in case of

accidental discharge of fasteners.

Do not point the tool toward your-

self or anyone whether it contains

fasteners or not. Accidental trigger-

ing of the tool could result in death

or serious personal injury.

Do not drive a fas-

tener on top of

other fasteners.

The fastener could

glance and cause

death or a serious

puncture wound.

Do not operate

or allow anyone

else to operate

the tool if any

warnings or

warning labels

are not legible. Warnings or warning

labels are located on the tool maga-

zine and body.

Do not drop or throw the tool.

Dropping or throwing the tool can

result in damage that will make the

tool unusable or unsafe. If the tool

has been dropped or thrown, exam-

ine the tool closely for bent, cracked

or broken parts and air leaks. STOP

and repair before using or serious

injury could occur.

Caution

indicates a potentially hazardous situa-

tion which, if not avoided, MAY result

in minor or moderate injury.

Do not make any modifications to the

tool without first obtaining written

approval from Campbell Hausfeld. Do

Standard for Compressors for

Process Industries. Contact your air

compressor manufacturer for

information.

Operating The Tool

LUBRICATION

This tool requires lubrication before

using the tool for the first time and

before each use. If an inline oiler is

used, manual lubrication through the

air inlet is not required on a daily basis.

The work

surface can become damaged by exces-

sive lubrication. Proper lubrication is

the owner’s responsibil- ity. Failure to

lubricate the tool properly will dramati-

cally shorten the life of the tool and

void the warranty.

1. Disconnect the

air supply from

the tool to add

lubricant.

2. Turn the tool so the

air inlet is facing up.

Place 4-5 drops of 30

W non-detergent oil

into air inlet. Do not

use detergent oils,

oil additives, or air tool oils. Air tool

oils contain solvents which will dam-

age the tool's internal components.

not use the tool if any shields or

guards are removed or altered. Do

not use the tool as a hammer.

Personal injury or tool

damage may occur.

Avoid long extended periods of

work with the tool. Stop using the

tool if you feel pain in hands or

arms.

Always check that the Work Contact

Element (WCE) is operating proper-

ly. A fastener

could acciden-

tally be driven

if the WCE is

not working

properly.

Personal injury

may occur (See

"Checking the

Work Contact Element" Section).

Disconnect air supply and release

tension from the pusher before

attempting to clear jams because

tools can be ejected from the front

of the tool. Personal injury may

occur.

Notice

indicates important information, that

if not followed, MAY cause damage to

equipment.

Avoid using the tool when the mag-

azine is empty. Accelerated wear on

the tool may occur.

Clean and check all air supply hoses

and fittings before connecting the

tool to an air supply. Replace any

damaged or worn hoses or fittings.

Tool performance or durability may

be reduced.

Air compressors providing air to the

tool should follow the requirements

established by the American

National Standards Institute

Standard B19.3-1991; Safety

Model SN318K00

Operating Instructions

www.chpower.com

O I L

!WARNING

Recommended Hookup

Quick

Plug

Quick

Coupler

Air

Hose

Quick Plug

(Optional)

Quick

Coupler

(Optional)

Oiler

Regulator

Filter

OIL

Grapas

Estas grapas para acabado de Campbell Hausfeld los puede comprar en su tienda más cercana. Si necesita ayuda para encon-

trar un artículo, comuníquese al 1-800-543-6400. Las grapas de Campbell Hausfeld cumplen o exceden las especificaciones

Federales FF-N-105B.

Información de intercambio

Las grapas usadas con la SN318K00 también se pueden usar con las grapadoras: Senco LN4450, SJS-LR, SKS L11-15, Hitachi

N3804A, Duofast BN-1832S, KN-1848, ST-18, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40, y Porter Cable NS100.

Calibre Fusión de Grapas Grapas

Modelo # Longitud de la grapa Corona Punta Acabado la linea por linea por caja

FN180615AV 12,7mm (1/2”) Calibre 18 6,4mm(1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000

FN180620AV 19,1mm (3/4”) Calibre 18 6,4mm(1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000

FN180625AV 25,4mm (1”) Calibre 18 6,4mm(1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000

FN180630AV 31,8mm (1 1/4”) Calibre 18 6,4mm(1/4") Cincel Galvanizado/Cubierta por vinilo Adhesivo 100 1000

Sujetadores

Operating The Tool

(Continued)

3. After adding oil, run

tool briefly. Wipe off

any excess oil from

the cap exhaust.

RECOMMENDED HOOKUP

The illustration below shows the

recommended hookup for the tool.

1. The air com-

pressor must

be able to

maintain a

minimum of

60 psi when

the tool is being used. An inade-

quate air supply can cause a loss of

power and inconsistent driving.

2. An oiler can be used

to provide oil circula-

tion through the tool.

A filter can be used

to remove liquid and

solid impurities which

can rust or “gum up” internal parts

of the tool.

3. Use 3/8” air

hoses with a

minimum

working pres-

sure of 150

psi. Use 1/2” air hoses for 50’ run or

longer. For better performance,

install a 3/8” quick plug (1/4” NPT

threads) with an inside diameter of

.315" (8mm) on the tool and a 3/8”

quick coupler on the air hose.

4. Use a pressure

regulator on the

compressor, with

an operating

pressure of 0 -125

psi. A pressure regulator is required

to control the operating pressure of

the tool between 60 and 100 psi.

SINGLE SEQUENTIAL MODE

This mode

requires the trig-

ger to be pulled

each time a fas-

tener is driven. The tool can be actuat-

ed by depressing the WCE against the

Cómo usar la

Herramienta (Cont.)

COMO CHEQUEAR EL ELEMENTO DE

CONTACTO

Chequée

el fun-

cionamiento del mecanismo del ele-

mento de contacto antes de cada uso.

El elemento de contacto se debe

desplazar libremente, sin pegarse, a lo

largo del área de desplazamiento. El

resorte del elemento de contacto debe

regresar el elemento de contacto a su

posición original totalmente extendido.

No use la herramienta si el mecanismo

del elemento de contacto no está fun-

cionando adecudamente. Podría oca-

sionarle heridas.

Desconecte la

herramienta de

la fuente de su-

ministro de

aire.

2. Saque todos

los sujetadores

del cargador

(Vea la Sección

Carga-

Descarga)

3. Cerciórese de que

el gatillo y el ele-

mento de contacto

se muevan libre-

mente en ambos

sentidos sin atascarse o pegarse.

4. Reconecte la

herramienta a la

fuente de sumi-

nistro de aire.

Presione el

Elemento de

Contacto de Trabajo

contra la superficie

de trabajo sin apre-

tar el gatillo. La herramienta NO

DEBE OPERAR. No use la herra-

mienta si opera sin apretar el gatillo.

Se pueden producir lesiones person-

ales.

6. Remueva la her-

ramienta de la super-

ficie de trabajo. El

Elemento de

Contacto de Trabajo

tiene que volver a su posición origi-

nal. La herramienta NO DEBE

OPERAR. No use la herramienta si

opera mientras está levantada de la

superficie de trabajo.

7. Apriete el

gatillo y pre-

sione el

Elemento de

Contacto de Trabajo contra la super-

ficie de trabajo. La herramienta

DEBE OPERAR.

PARA CARGAR Y DESCARGAR LA

HERRAMIENTA

1. Siempre conecte la herramienta a

la fuente de suminsitro de aire

antes de colocarle los sujetadores.

2. Empuje hacia

abajo sobre el

boton del

seguro. Mueva

la tapa del

cargador hacia

atrás.

3. Para grapas, cargue una tira de gra-

pas con las coronas montadas sobre

el riel del cargador.

4. Empuje la tapa

del cargador

hacia delante

hasta que el

botón del

seguro salte hacia arriba.

5. Siempre descargue el sujetador

antes de remover la herramienta de

servicio. La descarga se hace

siguiendo el proceso inverso de la

carga; sin embargo, siempre se

tiene que desconectar la manguera

de aire antes de descargarla.

PARA AJUSTAR LA PENETRACION DE

LOS SUJETADORES

1. Regule la pre-

sión de aire en

la herramienta

a 3,45 bar.

2. Conecte las mangueras de aire y

pruebe la penetración clavando

unos sujetadores en un pedazo de

madera. Si éstos no penetran hasta

el nivel deseado, aumente la pre-

sión de aire y pruebe una vez más,

continúe haciéndolo hasta lograr

los resultados deseados. La presión

de la herramienta no debe exceder

6,90 bar ya que ésto reduciría la

durabilidad de la herramienta.

PARA AJUSTAR LA DIRECCION DEL

TUBO DE ESCAPE

La herramienta

está equipado con

un deflector

ajustable de la

dirección del tubo

de escape. Éste le

permite al usuario cambiar la dirección

del tubo de escape. Simplemente mueva

el deflector hacia la dirección deseada.

QUÉ HACER CUANDO LA HERRA-

MIENTA TENGA UN SUJETADOR

ATASCADO

Desconecte la

herramienta de

la fuente de

suministro de

aire.

2. Remueva

todos los suje-

tadores del

depósito (vea

Para Cargar

/Descargar la Herramienta). De lo

contrario, hará que los sujetadores

se expulsen desde la parte

delantera de la

herramienta cuando se remueve el

conjunto de la boca.

3. Remueva (3)

tornillos de

cabeza de la

boca de la her-

ramienta.

Remueva la placa de la boca, el

espaciador y el Elemento de

Contacto de Trabajo para dejar

expuesto el sujetador atascado.

Vuelva a instalar el conjunto de la

boca en el orden inverso del paso Nº3.

5. Asegúrese que el

gatillo funciona y

que el Elemento de

Contacto de

Trabajo se mueve

libremente hacia arriba y hacia

abajo sin atascarse o pegarse.

Modelo SN318K00

21 Sp

Manual de Instrucciones

position. The tool MUST NOT

OPERATE. Do not use the tool if it

operates while lifted from the work

surface. Personal injury may result.

7. Pull the trig-

ger and

depress the

work contact

element

(WCE) against the work surface. The

tool MUST NOT OPERATE.

8. Depress the

Work Contact

Element

(WCE) against

the work sur-

face. Pull the trigger. The tool

MUST OPERATE.

improperly functioning tool must not

be used. Do not actuate the tool unless

the tool is placed firmly against the

work piece.

CHECKING THE WORK CONTACT

ELEMENT (WCE)

Check the

operation of the Work Contact Element

(WCE) trip mechanism before each use.

The WCE must move freely without bind-

ing through its entire travel distance.

The WCE spring must return the WCE to

its fully extended position after being

depressed. Do not operate the tool if the

WCE trip mechanism is not operating

properly. Personal injury may occur.

1. Disconnect the

air supply from

the tool.

2. Remove all fas-

teners from

the magazine.

(See "Loading/

Unloading the Tool" section.)

3. Make sure the trigger and Work

Contact Element

(WCE) move freely

up and down with-

out sticking or bind-

ing.

4. Reconnect air

supply to the

tool.

work surface followed by pulling the

trigger.

The trigger must be released to reset

the tool before another fastener can be

driven.

OPERATING A SEQUENTIAL TRIP

NAILER

Check

the operation of the Work Contact

Element (WCE) trip mechanism before

each use. The WCE must move freely

without binding through its entire trav-

el distance. The WCE spring must return

the WCE to its fully extended position

after being depressed. Do not operate

the tool if the WCE trip mechanism is

not operating properly. Personal injury

may occur.

1. Disconnect the

air supply from

the tool.

2. Remove all fas-

teners from the

magazine (see

Loading/

Unloading).

3. Make sure the trig-

ger and work con-

tact element (WCE)

move freely up and

down without stick-

ing or binding.

4. Reconnect air

supply to the

tool.

5. Depress the Work

Contact Element

(WCE) against the

work surface with-

out pulling the trig-

ger. The tool MUST

NOT OPERATE. Do not use the tool

if it operates without pulling the

trigger. Personal injury may result.

6. Remove the tool

from the work sur-

face. The Work

Contact Element

(WCE) must return to

its original down

Model SN318K00

Operating Instructions

www.chpower.com

150 PSI WP

3/8” I.D.

60 psi

Min.

100 psi

Max.

Carril del cargador

movemiento

movement

Rotate

Gire

BUILTTOLAST

movement

BUILTTOLAST

Botón del

seguro

movemiento

mínimas

de trabajo

de 10,34

bar. Use

mangueras

de aire de

1/2” si la longitud de las mismas es

de 15m ó más. Para un mejor

rendimiento, instálele a la her-

ramienta un conector rápido de

9,5mm(3/8”) (roscas de 6,4mm (1/4”)

NPT) cuyo diámetro interno sea de

0,315" (8mm) y un acoplador rápido

de 9,5mm(3/8”) a la manguera de

aire.

4. Use un regulador

de presión (de 0

bar-8,27 bar) en el

compresor. Se

necesita un regu-

la-

dor de presión para controlar la pre-

sión de operación de la herramienta

entre 4,14 bar y 6,90 bar.

MODO DE OPERACIÓN

Siempre

cer-

ciórese de saber en que modo va a

operar la clavadora antes de comenzar

a usarla. De lo contrario, le podría oca-

sionar la muerte o heridas graves.

MODO DE SECUENCIA SINGULAR

Este sistema

requiere que

oprima el gatillo

cada vez que vaya

a clavar un sujeta-

dor. Para clavar el elemento de contac-

to debe tocar la superficie de trabajo y

el operador debe oprimir el gatillo.

Debe soltar el gatillo antes de clavar

otro sujetador.

CÓMO USAR LA HERRAMIENTA DE

DISPARO SECUENCIAL

Cheque

funcionamiento del mecanismo del

elemento de contacto antes de cada

uso. El elemento de contacto se debe

desplazar libremente, sin pegarse, a lo

largo del área de desplazamiento. El

resorte del elemento de contacto debe

regresar el elemento de contacto a su

posición original totalmente extendido.

No use la herramienta si el mecanismo

del elemento de contacto no está fun-

cionando adecudamente. Podría oca-

sionarle heridas.

1. Desconecte la

herramienta de

la fuente de

suministro de

aire.

Cómo usar la

Herramienta (Cont.)

La super

ficie de

trabajo se podría dañar debido a la

lubricación excesiva. La lubricación

adecuada es la responsabilidad del

propietario. Si no lubrica la herramien-

ta adecuadamente, ésta se dañará rápi-

damente y la garantía se cancelaría

1. Desconecte la

herramienta

de la fuente de

suministro de

aire para lubri-

carla.

2. Gire la herramienta

de modo que la

entrada de aire

quede mirando hacia

arriba. Agregue de 4

a 5 gotas de aceite no

detergente 30W en la entrada de

aire. No use aceites detergentes,

aditivos de aceite, ni aceites para

herramientas neumáticas. Los

aceites para herramientas neumáti-

cas contienen solventes que pueden

averiar los componentes internos de

la herramienta.

3. Después de agre-

gar aceite, haga

funcionar la herra-

mienta breve-

mente. Limpie

todo exceso de

aceite que salga del orificio de sali-

da de aire.

CONEXIÓN RECOMENDADA

La ilustración de abajo le muestra la

conexión recomendada para la herra-

mienta.

El compresor de

aire debe tener

la capacidad de

suministrar un

mínimo de 4,14

bar cuando la

herramienta esté en uso. Si el sumin-

istro de aire es inadecuado podría

haber pérdida de potencia y falta de

consistencia en el funcionamiento.

2. Puede utilizar un lubri-

cador para lubricar la

herramienta.

Igualmente, puede

utilizar un filtro para

remover las impurezas

líquidas y sólidas que

podrían oxidar u obstruir las partes

internas de la herramienta.

3. Use mangueras de aire de 9,5mm

(3/8”) diseñadas para presiones

Modelo SN318K00

Manual de Instrucciones

20 Sp

Operating The Tool

(Continued)

5. Depress the Work

Contact Element

(WCE) against the

work surface with-

out pulling the trig-

ger. The tool MUST NOT OPERATE.

Do not use the tool if it operates

without pulling the trigger. Personal

injury may result.

Remove tool from the

work surface. The

Work Contact Element

(WCE) must return to

its original down posi-

tion. Pull the trigger. The tool MUST

NOT OPERATE. Do not use the tool if

it operates. Personal injury may result.

7. Depress the

Work

Contact

Element

(WCE) against the work surface. Pull

the trigger. The tool MUST OPER-

ATE.

LOADING/UNLOADING THE TOOL

1. Always connect the tool to the air

supply before loading fasteners.

2. Push down

on the latch

button. Pull

back on the

magazine

cover.

3. For staples, load a clip of staples

with the crowns straddling the mag-

azine rail.

4. Push the maga-

zine cover for-

ward until latch

button pops

up.

5. Always unload all fasteners before

removing tool from service.

Unloading is the reverse of loading,

except always disconnect the air

supply before unloading.

ADJUSTING THE FASTENER PENE-

TRATION

1. Regulate the air

pressure to 60

psi at the tool.

2. Connect the air supply and test for

penetration by driving fasteners

into a sample piece of wood. If the

fasteners do not achieve the desired

penetration, adjust the air pressure

to a higher setting until the desired

penetration is achieved. Do not

exceed 100 psi at the tool or dura-

bility of the tool will be reduced.

ADJUSTING THE DIRECTION OF THE

EXHAUST

The tool is

equipped with an

adjustable direc-

tion exhaust

deflector. This is

intended to allow

the user to change the direction of the

exhaust. Simply twist the deflector to

any direction desired.

CLEARING A JAM FROM THE TOOL

1. Disconnect the

air supply from

the tool.

2. Remove all

fasteners

from the

magazine

(see

"Loading/ Unloading The Tool").

Failure to do so will cause the fas-

teners to eject from the front of the

tool when the nose assembly is

removed.

3. Remove (3)

cap screws

from the nose

of the tool.

Remove nose

plate, spacer and Work Contact

Element (WCE) to expose jammed

fastener.

4. Reinstall nose assembly in reverse

order in step #3.

5. Make sure the trigger and Work

Contact Element (WCE) move freely

up and down without sticking or

binding.

Technical

Support

Please call our Tool

Hotline at 1-800-543-

6400 with any questions regarding the

operation or repair of this tool or for

additional copies of this manual.

Fastener And Replacement

Parts

Use only

genuine Campbell Hausfeld 18 gauge

fasteners (or equivalent - see Fastener

Interchange Information). Tool perfor-

mance, safety and durability could be

reduced if improper fasteners are used.

When ordering replacement parts or

fasteners, specify by part number.

Tool Repair

Only qualified personnel should repair

the tool, and they should use genuine

Campbell Hausfeld replacement parts

and accessories, or parts and acces-

sories which perform equivalently.

Assembly Procedure For

Seals

When repairing a tool, the internal

parts must be cleaned and lubricated.

Parker O-lube or equivalent must be

used on all o-rings. Each o-ring must be

coated with O-lube before assembling.

A small amount of oil must be used on

all moving surfaces and pivots. After

reassembling, a few drops of 30W non-

detergent oil or equivalent, must be

added through the air line before

testing.

Model SN318K00

Operating Instructions

www.chpower.com

2. Saque todos los

sujetadores del

cargador (Vea

la Sección

Carga-

Descarga).

3. Cerciórese de que el

gatillo y el elemento

de contacto se mue-

van libremente en

ambos sentidos sin

atascarse o pegarse.

4. Reconecte la her-

ramienta a la

fuente de sumin-

istro de aire.

5. Presione el

Elemento de

Contacto de Trabajo

contra la superficie

de trabajo sin apre-

tar el gatillo. La herramienta NO

DEBE OPERAR. No use la her-

ramienta si opera sin apretar el

gatillo. Se pueden producir lesiones

personales.

6. Remueva la her-

ramienta de la super-

ficie de trabajo. El

Elemento de

Contacto de Trabajo

tiene que volver a su

posición original. La herramienta

NO DEBE OPERAR. No use la her-

ramienta si opera mientras está lev-

antada de la superficie de trabajo.

7. Apriete el

gatillo y pre-

sione el

Elemento de

Contacto de

Trabajo contra la superficie de tra-

bajo. La herramienta NO DEBE hac-

erse funcionar.

8. Presione el

Elemento de

Contacto de

Trabajo con-

tra la superfi-

cie de trabajo. Apriete el gatillo. La

herramienta DEBE OPERAR.

Una

herramienta que funciona de manera

inadecuada no debe usarse. No active

la herramienta a menos que esté

colocada firmemente contra la pieza de

trabajo.

OIL

4,14 bar

Min.

6,9 bar

Max.

Aceite

1,27 cm diam. int.

10,34 bar WP

Latch

Button

Magazine rail

movement

Rotate

BUILTTOLAST

movemiento

BUILTTOLAST

Informaciones

Generales de Seguridad

(Continuación)

Nunca ponga las manos

ni ninguna otra parte

del cuerpo en el área

de descarga de la

herramienta. Ésta

puede expulsar un suje-

tador y producir la muerte o lesiones

personales graves.

Nunca cargue la

herramienta por la

manguera de aire ni

jale la manguera para

mover la herra-mien-

ta o el compresor de

aire. Mantenga las

mangueras alejadas del calor, aceite

y objetos puntiagudos. Reemplace

cualquier manguera que esté daña-

da, débil o desgastada. Ésto podría

ocasionar heridas o daños a la her-

ramienta

Siempre asuma que la herramienta

tiene sujetadores. Respete la

herramienta como un implemento

de trabajo; no jugue con ella.

Siempre mantenga a los demás a

una distancia segura del área de

trabajo, en caso de una descarga

accidental de sujetadores. No

apunte con la herramienta hacia

usted o hacia otra persona, ya sea

que contenga o no sujetadores. El

disparo accidental de la herramienta

podría resultar en la muerte o en

graves lesiones personales.

No clave un suje-

tador encima de

otro. El sujetador

podría saltar y

ocasionarle la

muerte o heridas

graves.

rectamente. Se pueden producir

lesiones personales (vea la sección

“Cómo Revisar el Elemento de

Contacto de Trabajo”).

Desconecte la fuente de suministro

de aire y elimine la tensión del dis-

parador antes de tratar de sacar

cualquier sujetador atascado, ya que

la herramienta podría disparar un

sujetador por el frente. Ésto podría

ocasionarle heridas.

Ésto

le indica

una información importante, que de no

seguirla, le PODRÍA ocasionar daños al

equipo.

Evite usar la herramienta cuando el

depósito está vacío. Ésto podría ace-

lerar su desgaste.

Limpie y chequee todas las

mangueras de suministro de aire y

conexiones antes de conectar la

herramienta al compresor. Reemplace

las mangueras y conexiones que

estén dañadas o desgastadas. El

rendimiento de la herramienta o su

durabilidad podrían reducirse.

Los compresores de aire usados para

suministrarle aire a la herramienta

deben cumplir los requerimientos

establecidos por la organización

norteamericana ANSI en el código

B19.3-1981; sobre seguridad y

estándares para compresores de aire

industriales. Contacte al fabricante

de su compresor de aire para mayor

información.

Cómo usar la

Herramienta

LUBRICACION

Esta herramienta requiere lubricación

antes de usarse por primera vez y antes

de cada uso. Si utiliza un lubricador

incorporado a la línea, no tendrá que

lubricarla manualmente a diario.

No opere la

herramienta ni

permita que

otros la operen

si las etiquetas

de advertencia

están ilegibles. Éstas se encuentran

en el cargador o en el cuerpo de la

herramienta.

No deje que la herramienta se caiga

ni la tire. Ésto podría dañarla o con-

vertirla en algo peligroso de usar. En

caso de que la herramienta se haya

caído o la hayan tirado, revísela con

cuidado a ver si está doblada o rota,

si tiene alguna pieza dañada o tiene

fugas de aire. DEJE de trabajar y

repárela antes de usarla o podría

ocasionarle heridas graves.

Ésto le

indica

que hay una situación que PODRÍA oca-

sionarle heridas no muy graves.

No haga ninguna modificación a la

herramienta sin obtener primero la

aprobación por escrito de Campbell

Hausfeld. No use la herramienta si le

faltan alguna de las tapas

protectoras o si éstas han sido

modificadas. No use la herramienta

como un martillo. Se pueden

producir lesiones personales o daños

a la herramienta.

Evite trabajar con esta herramienta

por largos períodos. Deje de usar la

herramienta si siente dolor en las

manos o en los brazos.

Siempre revise

que el Elemento

de Contacto de

Trabajo esté fun-

cionando correc-

tamente. Puede

que se clave un

sujetador por

accidente si el Elemento de Contacto

de Trabajo no está funcionando cor-

19 Sp

Modelo SN318K00

Manual de Instrucciones

Conexión Recomendada Regulador

Filtro

Lubricador

Acoplador

rápido

(Opcional)

Manguera de

aire

Conector

rápido

(Opcional)

Acoplador

rápido

Conector

rápido

O I L

!ADVERTENCIA

Model SN318K00

Operating Instructions

www.chpower.com

Staples

The following Campbell Hausfeld staples are available at local retail stores. If you need help locating any item, call customer

service at 1-800-543-6400. Campbell Hausfeld staples meet or exceed ASTM Standard F1667.

Wire Crown Staples Staples

Model # Length Diameter Size Point Finish Collation Per Stick Per Box

FN180615AV 1/2” 18 Gauge 1/4" Chisel Galvanized/Vinyl Coated Adhesive 100 1000

FN180620AV 3/4” 18 Gauge 1/4" Chisel Galvanized/Vinyl Coated Adhesive 100 1000

FN180625AV 1” 18 Gauge 1/4" Chisel Galvanized/Vinyl Coated Adhesive 100 1000

FN180630AV 1-1/4” 18 Gauge 1/4" Chisel Galvanized/Vinyl Coated Adhesive 100 1000

Interchange Information

Staples used in the SN318K00 will also work in: Senco LN4450, SJS-LR, SKS L11-15, Hitachi N3804A, Duofast BN-1832S, KN-1848,

Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40, and Porter Cable NS100.

Fasteners

Notes

Informaciones

Generales de Seguridad

(Continuación)

Ésto le indica que hay una situación

inmediata que LE OCASIONARIA la

muerte o heridas de gravedad.

Lea y comprenda las eti-

quetas y el manual de la

herramienta. Si no respeta

las advertencias, los ries-

gos y las recomenda-

ciones, eso podría resultar en la

MUERTE o en LESIONES GRAVES.

No use ningún tipo de

gas reactivo,

incluyendo, pero no

limitado a, oxígeno y

gases combustibles,

como fuente de

energía. Use sólo aire comprimido

filtrado, lubricado y regulado. El uso

de un gas reactivo en vez de aire

comprimido puede provocar que la

herramienta explote, lo cual puede

ocasionar la muerte o graves

lesiones personales.

Use solamente una

fuente de aire com-

primido de presión

regulada para limitar

la presión de aire

suministrada a la her-

ramienta. La presión regulada no

debe exceder los 6,90 bar. Si el regu-

lador falla, la presión transmitida a

la herramienta no debe exceder los

13,79 bar. La herramienta puede

18 Sp

explotar, lo cual puede ocasionar la

muerte o graves lesiones personales.

Nunca limpie la

herramienta con

gasolina o ningún

otro líquido inflam-

able. Nunca use la

herramienta en la cercanías de líqui-

dos o gases inflamables. Una chispa

podría encender los vapores y oca-

sionar una explosión que podría oca-

sionarle la muerte o heridas graves.

Siempre colóquese

en una posición

firme y balanceada

para usar o manip-

ular la herramienta.

No quite, modifique

ni haga de otro

modo que el WCE

(elemento de contac-

to de trabajo) o el

gatillo dejen de fun-

cionar. No haga fun-

cionar ninguna herramienta que

haya sido modificada de manera sim-

ilar. Eso puede resultar en muerte o

graves lesiones personales.

No toque el gatillo

a menos que se

estén clavando

sujetadores. Nunca

conecte la línea de

aire a la herramien-

ta ni mueva la her-

ramienta cuando esté tocando el

gatillo. La herramienta podría expul-

sar un sujetador y producir la muerte

o lesiones personales graves.

Ésto le

indica

que hay una situación que PODRÍA oca-

sionarle la muerte o heridas graves.

Desconecte

siempre la her-

ramienta de la

fuente de

energía cuando

no la esté aten-

diendo, cuando le esté realizando

mantenimiento o reparaciones, des-

obstruyéndola o moviéndola a un

nuevo sitio. Siempre vuelva a conec-

tar la tubería de aire ANTES de cargar

los sujetadores. No cargue la herr-

amienta con sujetadores cuando el

gatillo esté oprimido o el WCE (ele-

mento de contacto de trabajo) esté

conectado. La herramienta puede

expulsar un sujetador y producir la

muerte o lesiones personales graves.

Siempre ajuste

la herramienta

con un conector

o acoplador de

mangueras

colocado en o

cerca de la her-

ramienta de un modo tal que se

descargue todo el aire comprimido

en la herramienta en el momento en

que se desconecte el conector o

acoplador. No use una válvula de

chequeo o ninguna conexión que

permita que el aire pemanezca en la

herramienta. Se puede producir la

muerte o lesiones personales graves.

Modelo SN318K00

Manual de Instrucciones

CAMPBELL

PROFESSIONAL

HAUSFELD

OCO2

6,90 bar

Model SN318K00

Operating Instructions

www.chpower.com

Air leaking at trigger valve

Air leaking between hous-

ing and nose

Air leaking between hous-

ing and cap

Tool skips driving fastener

Tool runs slow or has loss

of power

Fasteners are jammed in

tool

O-Rings in trigger valve housing are

damaged

Loose screws in housing

Damaged O-Rings

Damage to bumper

Loose screws

Damaged gasket

Worn bumper

Dirt in nose piece

Dirt or damage prevent fasteners or

pusher from moving freely in magazine

Damaged pusher spring

Inadequate air flow to tool

Worn O-Ring on piston or lack of lubri-

cation

Damaged O-Ring on trigger valve

Air leaks

Cap gasket leaking

Tool not lubricated sufficiently

Broken spring in cylinder cap

Exhaust port in cap is blocked

Guide on driver is worn

Fasteners are not correct size

Fasteners are bent

Magazine or nose screws are loose

Driver is damaged

Replace O-Rings. Check operation of Work Contact

Element (WCE)

Tighten screws

Replace O-Rings

Replace bumper

Tighten screws

Replace gasket

Replace bumper

Clean drive channel

Clean magazine

Replace spring

Check fitting, hose or compressor

Replace and lubricate O-Rings

Replace O-Rings

Tighten screws and fittings

Replace gasket

Lubricate tool

Replace spring

Replace damaged internal parts

Replace guide

Use only recommended fasteners

Replace with undamaged fasteners

Tighten screws

Replace driver

Troubleshooting Guide

Stop using tool immediately if any of the following problems occur. Serious personal injury

could result. Any repairs or replacements must be done by a Qualified Service Person or Authorized Service Center.

Problem Cause Solution

• REQUIRE: 0,02 m3/min para clavar 10

sujetadores por minuto a 6,21 bar

• ENTRADA DE AIRE: 6.4mm (1/4”)

NPT

• RANGO DE LOS SUJETADORES: 1,27

cm a 3,18 cm (1/2” a 1 1/4”)

• CAPACIDAD DEL CARGADOR:

100 sujetadores por carga, calibre 18

• GRAPAS: corona de 1/4”

• PESO: 1,19 kg

• LONGITUD: 24,1 cm (9 1/2”)

• ALTURA: 19,1 cm (7 1/2”)

• PRESION MÁXIMA: 6,90 bar

• RANGO DE LA PRESIÓN: 4,14 bar -

6,90 bar

Orifico de salida de aire

Etiquetas de

advertencia

Botón del seguro

Cargador

Área de descarga de los sujetadores

Elemento de contacto

de trabajo (WCE)

Gatillo

Código de

fecha

Componentes y Especificaciones

de la Clavadora

Operating Instructions Model SN318K00

www.chpower.com

RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!

Adjúntela a este manual o archívela en lugar seguro.

Índice

Información General de Seguridad .1-3

Especificaciones . . . . . . . . . . . . . . . . . .2

Cómo usar la Herramienta . . . . . . . .3-4

Diagnóstico de averías . . . . . . . . . . . .7

Garantía . . . . . . . . . . . . . . . . . . . . . . . .8

Descripción

Esta herramienta está diseñada para

chambranas, marquetería, fondo de

cajas, y manualidades. Las

características incluyen: conveniente

cargador con entrada superior con una

capacidad de hasta 100 grapas.

Informaciones

Generales de

Seguridad

PROPOSICIÓN DE CALIFORNIA 65

Cuando corta lija, taladra o

pule materiales como por

ejemplo madera, pintura,

metal, hormigón, cemento, u otro tipo

de mampostería se puede producir

polvo. Con frecuencia este polvo con-

tiene productos químicos que se cono-

cen como causantes de cáncer, defectos

congénitos u otros daños reproduc-

tivos. Use equipo de protección.

Este manual contiene información

sobre seguridad, funcionamiento y

mantenimiento. Póngase en contacto

con su representante Campbell

Hausfeld si tiene alguna pregunta.

RESPONSABILIDAD DEL OPERADOR:

El operador de la herramienta es

responsable de:

• Leer y comprender las etiquetas y el

manual de la herramienta.

• Seleccionar un sistema de activación

de la herramienta adecuado,

tomando en cuenta la aplicación de

trabajo para la cual se usa la

herramienta.

• El uso seguro de la herramienta.

• Asegurarse de que la

herramienta se use

únicamente cuando

el operador y todo el

resto del personal en

el área de trabajo

estén usando equipo de protección

ocular ANSI Z87 y demás equipo de

protección de cabeza, oídos y pies.

Pueden ocasionarse lesiones graves

o permanentes de ojos y oídos.

• Asegurarse de que la herramienta

se mantenga en un orden de

trabajo seguro según se describe en

este manual.

RESPONSABILIDAD DEL

EMPLEADOR:

• Seleccionar un sistema de activación

de la herramienta adecuado,

tomando en cuenta la aplicación de

trabajo para la cual se usa la

herramienta.

• Asegurarse de que este manual esté

disponible para los operadores y el

personal que esté realizando el

mantenimiento.

• El uso seguro de la herramienta.

• Exigir que la

herramienta se use

únicamente cuando

el operador y todo el

resto del personal en

el área de trabajo

Manual de Instrucciones Modelo SN318K00

estén usando equipo de protección

ocular ANSI Z87 y demás equipo de

protección de cabeza, oídos y pies.

Pueden ocasionarse lesiones graves

o permanentes de ojos y oídos.

• Asegurarse de que la herramienta

se mantenga en un orden de

trabajo seguro según se describe en

este manual.

• Asegurar el mantenimiento

adecuado de todas las herramientas

en posesión del empleador.

• Asegurarse de que las herramientas

que requieran reparación no se usen

antes de ser reparadas. Se

recomiendan el uso de etiquetas y el

retiro físico de la herramienta como

medidas de control.

BUILT TO LAST

Grapadora de

31,75 mm

Modelo SN318K00

Sírvase leer y guardar estas instrucciones.Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en

este manual. Protéjase Ud. y a los demás observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en heridas y/o

daños a su propiedad. Guarde este manual como referencia.

IN718000AV 2/07

Las clavadoras de Campbell Hausfeld

cumplen o exceden los estándares de la

Industria establecidos en los códigos SNT-

101-2002 de las organizaciones norteameri-

canas ANSI/ISANTA .

Ver la Garantía en página 24 para información importante sobre el uso comercial de este producto.

Localice el modelo y el código de

fecha en el cargador y la cuerpo de la

herramienta y regístrelo debajo:

Modelo Nº ____________________

Código de fecha ___________

Conserve estos números

para referencia .

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: Campbell Hausfeld (Standard Duty and

Unannounced) – One (1) Year, (Serious Duty) – Two (2) Years, (Extreme Duty) – Three (3) Years; IronForce by Campbell

Hausfeld – One (1) Year; Farmhand – Three (3) Years; Maxus – Five (5) Years.

2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive,

Harrison, Ohio, 45030, Telephone: (800) 543-6400

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the

Campbell Hausfeld product.

4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld nailer, stapler, air tool, spray gun, infla-

tor or air accessory supplied or manufactured by Warrantor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects in material and workmanship which occur within the

duration of the warranty period.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY:

A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED

FROM THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial,

industrial or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Some States

do not allow limitation on how long an implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the exclu-

sion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to

you.

C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance

with instructions provided in the owner’s manual(s) supplied with product. Accident, purchaser's abuse, neglect or

failure to operate products in accordance with instructions shall also include the removal or alteration of any safety

devices. If such safety devices are removed or altered, this warranty is void.

D. Normal adjustments which are explained in the owner’s manual(s) provided with the product.

E. Items or service that are normally required to maintain the product, i.e. o-rings, springs, bumpers, debris shields,

driver blades, fuses, batteries, gaskets, packings or seals, fluid nozzles, needles, sandblast nozzles, lubricants, mate-

rial hoses, filter elements, motor vanes, abrasives, blades, cut-off wheels, chisels, chisel retainers, cutters, collets,

chucks, rivet jaws, screw driver bits, sanding pads, back-up pads, impact mechanism, or any other expendable part

not specifically listed. These items will only be covered for ninety (90) days from date of original purchase.

Underlined items are warranted for defects in material and workmanship only.

F. Cosmetic defects that do not interfere with the product’s function.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or com-

ponents which are defective, have malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:

A. Provide dated proof of purchase and maintenance records.

B. Please call our Tool Hotline at 1-800-543-6400 with any questions regarding the operation or repair of this tool or

for additional copies of this manual.

C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be

scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability

of replacement parts.

This Limited Warranty applies in the United States, Canada and Mexico only and gives you specific legal rights. You may

also have other rights which vary from state to state or country to country.

Modèle SN318K00

Instructions d’Utilisation

16 Fr

MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!

Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

• S'assurer que l'outil soit conservé en

bon état tel que décrit dans ce

manuel.

• S'assurer du bon entretien de tous

les outils de l'employeur.

• S'assurer que les outils qui doivent

être réparés ne soient plus utilisés

avant leur réparation. Les moyens

de contrôle sont les étiquettes et la

ségrégation physique.

Table des Matières

Directives de Sécurité . . . . . . . .1-3

Spécifications . . . . . . . . . . . . . . . .2

Utilisation de l’outil . . . . . . . . . .3-5

Guide de Dépannage . . . . . . . . . .7

Garantie . . . . . . . . . . . . . . . . . . . . .8

Description

Cet outil est conçu pour les garnitures

de meubles, les armoires, l'arrière de

caisses et l'artisanat. Les accessoires

incluent : pratique magasin supérieur

convenant pour 100 agrafes à tête

perdue.

Généralités sur la

Sécurité

PROPOSITION 65 CALIFORNIE

Vous pouvez créer de la pous-

sière en coupant, ponçant,

perçant ou meulant les

matériaux tels que le bois, la peinture,

le métal, le béton, le ciment ou autre

maçonnerie. Cette poussière contient

souvent des produits chimiques recon-

nus pour causer le cancer, les déforma-

tions congénitales ou autres problèmes

de la reproduction. Portez de

l’équipement de protection.

Ce manuel contient des informations

concernant la sécurité, le fonction-

nement et l’entretien. Contacter votre

représentant Campbell Hausfeld si

vous avez des questions.

RESPONSABILITÉ DE L’UTILISATEUR

L'opérateur de l'outil est responsable de :

• Lire et comprendre les étiquettes et

le manuel sur les outils.

• Choisir un système d'activation de

l'outil approprié en tenant compte

de l'application de travail prévue

pour l'outil.

• L'utilisation sécuritaire de l'outil.

• S'assurer que l'outil

est utilisé seulement

lorsque l'opérateur

et tout autre person-

nel dans l'aire de

travail portent un équipement de

protection oculaire ANSI Z87 et, s'il

y a lieu, d'autre équipement de

protection appropriée tel que de

l'équipement de protection pour la

tête, les oreilles et les pieds. Il

pourrait y avoir de graves lésions

oculaires ou perte auditive.

• S'assurer que l'outil soit conservé en

bon état tel que décrit dans ce

manuel.

RESPONSABILITÉ DE L’EMPLOYEUR

• Choisir un système d'activation de

l'outil approprié en tenant compte

de l'application de travail prévue

pour l'outil.

• S'assurer que ce manuel soit

disponible pour les opérateurs et le

personnel responsable de l'entre-

tien.

• L'utilisation sécuritaire de l'outil.

• S'assurer que l'outil

est utilisé seulement

lorsque l'opérateur

et tout autre person-

nel dans l'aire de

travail portent un équipement de

protection oculaire ANSI Z87 et, s'il

y a lieu, d'autre équipement de

protection appropriée tel que de

l'équipement de protection pour la

tête, les oreilles et les pieds. Il

pourrait y avoir de graves lésions

oculaires ou perte auditive.

Instructions d’Utilisation Modèle SN318K00

BUILT TO LAST

Agrafeuse de

1 1/4 po

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit

décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!

Conserver ces instructions comme référence.

IN718000AV 2/07

Les Cloueuses Campbell Hausfeld confor-

ment aux/ou dépassent les standards de

l’American National Standard/International

Staple, Nail and Tool Association in

ANSI/ISANTA SNT-101-2002.

Modèle SN318K00

Voir la Garantie à la page 16 pour de l’information importante sur l’utilisation commercial de ce produit.

Trouver le code de modèle et de date

sur le magasin de l'outil et corps et

enregistrer plus bas :

Nº du Modèle____________________

Code Date __________________

Conserver ces numéros

comme référence.

Garantie Limitée

1. DURÉE : De la date d'achat par l'acheteur original comme suit : Campbell Hausfeld (service standard et non annoncé) -

un (1) an ; (service sérieux) - deux (2) ans, (service extrême) - trois (3) ans, IronForce de Campbell Hausfeld - un (1) an;

Farmhand - trois (3) ans; Maxus - cinq (5) ans.

2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio,

45030, Téléphone: (800) 543-6400

3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell

Hausfeld.

4. PRODUITS COUVERTS PAR CETTE GARANTIE: Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques,

pistolets vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par

le Garant.

5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication considérables qui se révèlent pendant la

période de validité de la garantie.

6. LA PRÉSENTE GARANTIE NE COUVRE PAS:

A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE

SONT LIMITÉES À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce pro-

duit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-

vingt-dix (90) jours à compté de la date d’achat. Quelques Provinces (États) n’autorisent pas de limitations de durée

pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s’appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU

MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas l’ex-

clusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas

s’appliquer.

C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant

pas les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l’utilisation abusive par l’a-

cheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l’enle-

vage ou la modification de n’importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la

garantie sera annulée.

D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit.

E. Articles ou services qui sont exigés pour l'entretien du produit; Joints torique, ressorts, amortisseurs, écrans de

débris, lames d'entraînement, fusibles, batteries, joints d'étanchéité, garnitures ou joints, buses de fluide, aiguilles,

buses de sablage, graisses, tuyaux de matériaux, cartouches filtrantes, pales de moteur, abrasifs, lames, meules de

coupage, burins, fixe-burins, coupeuses, douilles de serrage, mandrins. mâchoires de rivet, lames de tournevis, tam-

pons de sablage, tampons de sauvegarde, mécanisme de percussion ou toute pièce qui n’est pas indispensable et qui

n’est pas indiquée. Ces articles seront couverts pour quatre-vingt-dix (90) jours à partir de la date d'achat original.

Les articles soulignés sont garanties pour défauts de matière et de fabrication seulement.

F. Les défauts cosmétiques qui n’ont pas d’effet sur le fonctionnement de l'appareil.

7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des

produits ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.

8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE:

A. Fournir une preuve d’achat datée et un état d’entretien.

B. Pour tout renseignement sur le fonctionnement ou la réparation de cet outil, veuillez utiliser notre numéro d’assis-

tance 1-800-543-6400 ou pour obtenir d’autres copies de ce manuel.

C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.

9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE: La réparation

ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la

disponabilité des pièces de rechange.

Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis.

L’acheteur peut également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.

Bouchon d’échappement

Étiquette

d'avertissement

Bouchon

d’échappement

Chargeur

Décharge d’attaches

Élément de contact

avec le travail

Gâchette

Fuite d’air à l’endroit de la

soupape de la gâchette

Fuite d’air entre le carter et le

nez

Fuite d’air entre le carter et

le capuchon

L’outil saute une attache

pendant l’expulsion

L’outil fonctionne

lentement ou a une perte

de puissance

Blocage des attaches

Joints torique endommagés dans le

carter de la soupape de la gâchette

Vis desserrées dans le carter

Joints torique endommagés

Amortisseur endommagé

Vis desserrées

Joint d’étanchéité endommagé

Amortisseur usé

Saleté dans la pièce du nez

Saleté ou dommage qui empêche le

fonctionnement libre des attaches ou

du poussoir dans le chargeur

Ressort de poussoir endommagé

Circulation d’air insuffisante à l’outil

Joint torique du piston usé ou manque

de lubrification

Joint torique de la soupape de gâchette

endommagé

Fuites d’air

Fuite du joint étanchéité du capuchon

Graissage insuffisant de l’outil

Rupture du ressort du capuchon de cylindre

Orifice d’échappement du capuchon obstrué

Guide du chassoir usé

Clous de mauvaise taille

Clous courbés

Vis du chargeur ou nez dégagés

Chassoir endommagé

Remplacer les joints toriques et vérifier le fonction-

nement du mécanisme de déclenchement par con-

tact

Serrer les vis

Remplacer les joints torique

Remplacer l’amortisseur

Serrer les vis

Remplacer le joint d’étanchéité

Remplacer l’amortisseur

Nettoyer la rainure du chassoir

Nettoyer le chargeur

Remplacer le ressort

Inspecter le raccord, tuyau ou le compresseur

Remplacer les joints torique. Graisser.

Remplacer les joints torique

Serrer les vis et raccords

Remplacer le joint d’étanchéité

Graisser la l’outil

Remplacer le ressort

Remplacer les attaches internes endommagées

Remplacer le guide

Utiliser les attaches de taille recommandée

Remplacer les attaches

Serrer les vis

Remplacer le chassoir

Modèle SN318K00

15 Fr

Instructions d’Utilisation

Guide de Dépannage

Cessez l’utilisation de la cloueuse immédiatement en cas des problèmes suivants, car il

résultat risque de blessures graves. Toutes réparations doivent être effectuées par un

Technicien Qualifié ou par un Centre De Service Autorisé.

Problème Cause Solution

Généralités sur la

Sécurité (Suite)

Danger

indique

une situation hasardeuse imminente qui

RÉSULTERA en perte de vie ou blessures

graves.

Lire et comprendre les

étiquettes et le manuel

sur les outils. Ne pas

suivre les avertissements,

les dangers et les mises

en garde pourrait causer

la MORT ou de GRAVES BLESSURES.

Ne pas utiliser comme

source d'alimentation

tout type de gaz

réactif, y compris,

mais sans s'y limiter,

de l'oxygène et des

gaz combustibles. Utiliser seulement

de l’air comprimé filtré, lubrifié et

réglé. Utiliser un gaz réactif au lieu

d'air comprimé pourrait faire

exploser l’outil ce qui pourrait

provoquer des blessures graves

voire la mort.

Utiliser seulement

une source d'air

comprimé à pression

pour limiter la

pression d'air fournie

à l'outil. La pression

contrôlée ne doit pas dépasser 689,5

kPa. S'il y a une défaillance du

régulateur, la pression livrée à l'outil

ne doit pas dépasser 1 379 kPa.

L'outil pourrait exploser ce qui

pourrait mener à la mort ou à des

blessures graves.

10 Fr

Ne jamais utiliser de

l’essence ni les fluides

inflammables pour le

nettoyage de l’outil.

Ne jamais utiliser

l’outil près d’un liquide ou gaz

inflammable. Une étincelle peut

allumer les vapeurs et causer une

explosion qui peut résulter en perte

de vie ou blessures graves person-

nelles.

Toujours bien

s’équilibrer pen-

dant la manipula-

tion ou l’utilisa-

tion de l’outil.

Ne pas retirer,

modifier ou faire

quoique ce soit

qui pourrait ren-

dre la gâchette ou

le mécanisme de

déclenchement par contact (WCE)

inutilisable. Ne pas faire fonctionner

d'outil qui a été modifié de cette

façon. Cela pourrait mener à la mort

ou à de graves blessures

Ne toucher à la

gâchette qu’au

moment de

poser des attach-

es. Ne jamais

actionner la

gâchette durant

le transport de l’outil ou durant le

raccordement de celle-ci au tuyau

d’air comprimé. L’éjection acciden-

telle d’une attache peut causer des

blessures graves ou mortelles.

Avertissement indique une situation

hasardeuse potentielle qui PEUT résul-

ter en perte de vie ou blessures graves.

Toujours

débrancher l'outil

de la source de

courant en votre

absence, en

effectuant des

réparations ou son entretien, en

débloquant l'appareil ou en le

déplaçant ailleurs. Le raccordement

du tuyau d’air comprimé doit

toujours s’effectuer AVANT le

chargement du magasin. Ne pas

charger l'outil d'attaches lorsque la

gâchette est enfoncée ou lorsque le

mécanisme de déclenchement par

contact (WCE) est engagé. L’éjection

accidentelle d’une attache peut

causer des blessures graves ou

mortelles.

Toujours installer un

raccord ou un tuyau de

raccord sur ou près de

l'outil afin que tout air

comprimé de l'outil

soit déchargé au

moment où l'on débranche le

raccord ou le boyau. Ne pas utiliser

un clapet ni autre raccord qui permet

que l’air reste dans l’outil. Cela peut

entraîner des blessures graves ou

mortelles.

Ne jamais poser

l’embout de

clouage sur la

main ou sur

toute autre par-

tie du corps.

L’éjection acci-

dentelle d’un clou peut causer des

blessures graves ou mortelles.

Modèle SN318K00

Instructions d’Utilisation

• EXIGE: 0,02 m3/min avec 10 attaches par

minute à 621 kPa

• PRISE D’AIR: 1/4 po NPT

• TAILLES D’ATTACHES: 1,27 cm à 3,18 cm (1/2

po à 1 1/4 po)

• CAPACITÉ DU CHARGEUR:

100 attaches par charge, calibre 18

• AGRAFES : couronne 1/4 po

• POIDS: 1,19 kg

• LONGUEUR: 24,13 cm (9 1/2 po)

• HAUTEUR: 19,05 cm (7 1/2 po)

• PRESSION MAXIMALE: 689,5 kPa

• GAMME DE PRESSION: 413,7 kPa - 689,5 KPa

Pièces Détachées et

Spécifications de la

Cloueuse

CAMPBELL

PROFESSIONAL

HAUSFELD

OCO2

689,5 kPa

Code de

date

Agrafes

Les agrafes Campbell Hausfeld Brad ci-dessous sont disponibles chez votre magasin local. Pour de l’assistance pour trou-

ver n’inporte quel pièce, composer 1-800-543-6400. Les agrafes Campbell Hausfeld sont conformes ou supérieurs à la

norme ASTM F1667.

Information D’Interchangeabilité

Les agrafes utilisés dans le SN318K00 conviennent pour les modèles : Senco LN4450, SJS-LR, SKS L11-15, Hitachi N3804A,

Duofast BN-1832S, KN-1848, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40 et Porter Cable NS100.

Calibre de Taille Agrafes Agrafes par

Modèle Longueur fil de Tete Pointe Fini Collation par Rangée Boîte

FN180615AV 12,7 mm (1/2 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 1000

FN180615AV 19,1 mm (3/4 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 1000

FN180615AV 25,4 mm (1 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 1000

FN180615AV 31,8 mm (1 1/4”po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 1000

Attaches

Modèle SN318K00

Instructions d’Utilisation

14 Fr

Attaches et Pièces

de Rechange

N’utiliser que des clous Nº 16 de

Campbell Hausfeld (ou un équivalent -

Voir la note “Compatibilité avec

d’autres appareils”). La performance de

l’outil, sa sécurité et sa durabilité pour-

raient être réduites si l’on utilise les

mauvaises attaches. Lors d’une com-

mande de pièces de rechange ou de

clous, préciser le numéro de pièce.

Attaches et Réparation de la

Cloueuse

Seul le personnel dûment qualifié

devrait réparer l'outil en utilisant des

pièces de rechange et des accessoires

Campbell Hausfeld authentiques ou des

pièces et accessoires qui fonctionnent

de manière équivalente.

Méthode d’assemblage pour

les joints d’étanchéité

Les pièces internes doivent être net-

toyées et graissées pendant la répara-

tion de l’outil. Utiliser le Parker O-lube

ou l’équivalent sur tous les joints

toriques. Chaque joint torique doit être

enrobé avec du O-lube avant l’assem-

blage. Utiliser un peu d’huile sur toutes

les surfaces mouvantes et pivots. Après

le remontage, ajouter quelque gouttes

d’huile sans détergent 30W ou l’équiva-

lent à travers la canalisation d’air avant

de faire l’essai.

Généralités sur la

Sécurité (Suite)

Ne jamais transporter

l’outil par le tuyau à

air. Ne jamais tirer sur

le tuyau pour déplacer

l’outil ou le com-

presseur. Garder le

tuyau à air à l’écart de la chaleur,

l’huile et les objets pointus.

Remplacer les tuyaux endommagés,

faibles ou usés. Sinon, il y a risque de

blessures personnelles ou de dom-

mage à l’outil.

Toujours prendre pour acquis que

l’outil contient des attaches.

Respecter l'outil comme accessoire

de travail non pas un jouet. Donc

aucun jeu brutal. Toujours garder les

autres personnes à une distance de

sécurité de l'aire de travail en cas de

décharge accidentelle des attaches.

Ne pas pointer l'outil vers vous ou

vers quelqu'un d'autre qu'il y ait ou

non des attaches dans l’outil. Le

déclenchement accidentel de l’outil

pourrait causer la mort ou de graves

blessures.

Ne jamais enfoncer

les attaches un par-

dessus l’autre.

L’attache pourrait

ricocher et causer la

mort ou une

blessure grave de

perforation.

Ne pas utiliser

l’outil ni permet-

tre qu’une autre

personne l’u-

tilise si les aver-

tissements ou les

étiquettes d’avertissement situés sur

le chargeur et corps de l’outil ne sont

pas lisibles.

Modèle SN318K00

Avis

indique

de l’information importante pour éviter

le dommage de l’équipement.

Éviter d’utiliser l’outil lorsque le

chargeur est vide. Sinon, il y a risque

d’usure accéléré de l’outil.

Nettoyer et vérifier tous les tuyaux

et raccords avant de brancher l’outil

au compresseur d’air. Remplacer les

tuyaux ou les raccords endommagés

ou usés, sinon, le rendement et la

durabilité de l’outil seront affectés.

Le compresseur d’air utilisé avec cet

outil doit conformer aux exigences

établies par l’American National

Standards Institute Standard B19.3-

1981; Safety Standard for

Compressors for Process Industries.

Contacter le fabricant du com-

presseur pour plus d’informations.

Utilisation de l’outil

GRAISSAGE

Cet outil exige le graissage avant son

usage initial et avant chaque usage. Si

vous utilisez un graisseur en canalisa-

tion, le graissage manuel à travers la

prise d’air n’est pas exigé quotidien-

nement.

La sur-

face de

travail peut être endommagée par le

graissage excessif. Le graissage correct

est la responsabilité de l’utilisateur.

Manque de graisser la cloueuse correcte-

ment peut raccourcir la durée de la

cloueuse et peut annuler votre garantie.

Instructions d’Utilisation

Ne pas échapper ni jeter l’outil car ceci

peut causer du dommage le rendant

dangereux à utiliser. Si l’outil s’est fait

échappé ou jeté, l’examiner soigneuse-

ment afin de déterminer s’il est courbé,

fendu ou s’il y a des fuites ou pièces

détachées endommagées. ARRÊTER et

réparer avant d’utiliser , sinon, il y a

risque de blessures graves.

Attention

indique

une situation hasardeuse potentielle

qui PEUT résulter en blessures.

Ne pas apporter de modifications à

l'outil sans d'abord obtenir une

approbation écrite de Campbell

Hausfeld. N’utilisez pas l’outil si les

écrans ou protecteurs ont été enlevés

ou altérés. Cela peut entraîner des

blessures ou endommager l’appareil.

Éviter d’utiliser l’outil pour une

période de temps prolongée. Cesser

d’utiliser l’outil si l’on ressent des

douleurs dans les mains ou dans les

bras.

Toujours vérifier

le bon fonction-

nement du

mécanisme de

déclenchement

par contact

(WCE). L’éjection

accidentelle

d’attaches peut

se produire si ce mécanisme ne fonc-

tionne pas correctement et cela

pourrait entraîner des blessures.

(Voir “Vérification du mécanisme de

déclenchement par contact”).

Pour éviter l’expulsion d’une

attache, débrancher la source d’air

et relâcher la tension du poussoir

avant de procéder au déblocage.

Sinon, il y a risque de blessures

graves.

11 Fr

O I L

!AVERTISSEMENT

Branchement Recommandé

Bouchon

Rapide

Raccord

Rapide

Tuyau À

Air

Bouchon

Rapide

(Optionnel)

Raccord

Rapide

(Optionnel)

Graisseur

Régulateur

Filtre

Notes

avec un mouvement libre sans

restrictions.

4. Brancher à nou-

veau la source

d’air à l’outil.

5. Appuyer le mécan-

isme de déclenche-

ment par contact

(WCE) sur la surface

de travail sans

actionner la gâchette. L’outil NE

DOIT PAS FONCTIONNER. Si l’éjec-

tion d’une attache se produit sans

que l’on actionne la gâchette, ne

pas utiliser cet appareil. Il y a risque

de blessures.

6. Oter l’outil de la sur-

face de travail. Le

mécanisme de

déclenchement par

contact (WCE) doit

redescendre à sa

position initiale. L’outil NE DOIT

PAS FONCTIONNER. Si l’éjection

d’une attache se produit lorsqu’on

relève l’outil, ne pas utiliser celle-ci.

Il y a risque de blessures.

7. Actionner la

gâchette.

Appuyer le

mécanisme de

déclenchement par contact (WCE)

sur la surface de travail. L’outil NE

DOIT PAS FONCTIONNER.

8. Appuyer le

mécanisme de

déclenche-

ment par con-

tact (WCE) sur

la surface de travail. Actionner la

gâchette. L’outil DOIT FONCTION-

NER.

Un outil

qui ne

fonctionne pas correctement ne doit

pas être utilisé. Ne pas activer l'outil à

moins qu'il soit placé bien fermement

sur la pièce.

VÉRIFIER LE MÉCANISME DE

DÉCLENCHEMENT PAR CONTACT (WCE)

Vérifier le

fonction-

nement du mécanisme de déclenchement

par contact (WCE) avant chaque usage. Le

WCE doit fonctionner librement sans se

gripper à travers la distance totale. Le

ressort WCE doit retourner le WCE à sa

position étendue après qu’il soit appuyer.

Ne pas utiliser la cloueuse si le mécan-

isme de déclenchement WCE ne fonc-

tionne pas correctement. Ceci peut causer

des blessures personnelles.

Utilisation de l’outil

(Suite)

1. Débrancher la

source d’air de

l’outil avant de

graisser.

Tourner l’outil de

manière à ce que la

prise d’air comprimé

soit dirigée vers le

haut. Introduire 4 ou

5 gouttes d’huile non-

détergente dans la prise d’air com-

primé. Ne pas utiliser d’huile déter-

gente, d’additif à huile ni d’huile

pour outils à air comprimé. Ces

dernières contiennent des solvants

qui peuvent endommager les pièces

intérieures de l’outil.

Après l’addition

d’huile, faire

fonctionner

brièvement l’outil.

Enlever tout excès d’huile sortant par

le déflecteur d’échappement.

BRANCHEMENT RECOMMANDÉ

Le branchement recommandé est illus-

tré ci-dessous.

1. Le compresseur

d’air doit con-

server un mini-

mum de 345

kPa pendant

l’utilisation de

l’outil. L’alimentation d’air insuff-

isante peut réduire la puissance de

l’outil et peut affecter l’efficacité de

l’enfoncement.

2. Un graisseur peut être

utilisé pour fournir la

circulation d’huile à

travers l’outil. Un fil-

tre peut être utilisé

pour enlever les

matières liquides et solides qui peu-

vent encrasser ou rouiller les pièces

internes de l’outil.

3. Utiliser des

tuyaux d’air

de 3/8 po

avec une

pression de

service minimum de1034 kPa.

Utiliser les tuyaux d’air de 1/2 po

pour 15m ou plus. Pour un meilleur

rendement, installer un bouchon

rapide de 3/8 po (filets d’1/4 po

NPT) un diamètre intérieur de 315

Utilisation de l’outil

(Suite)

1. Débrancher la

source d’air de

l’outil.

2. Enlever tous les

clous du

chargeur (Voir

Chargement-

Déchargement)

3. S’assurer que la

gâchette et que le

mécanisme de

déclenchement

(WCE) bougent du

haut en bas sans grippage.

4. Brancher à nou-

veau la source

d’air à l’outil.

5. Appuyer le mécan-

isme de déclenche-

ment par contact

(WCE) sur la surface

de travail sans

actionner la gâchette. L’outil NE

DOIT PAS FONCTIONNER. Si l’é-

jection d’un clou se produit sans

que l’on actionne la gâchette, ne

pas utiliser cet appareil. Il y a risque

de blessures.

Oter

l’outil

de la sur-

face de travail. Le

mécanisme de

déclenchement par

contact (WCE) doit

redescendre à sa posi-

tion initiale.

L’outil

NE DOIT PAS

FONCTIONNER. Si l’éjection d’un

clou se produit lorsqu’on relève

l’outil

, ne pas l’utiliser. Il y a risque

de blessures.

7. Actionner la

gâchette.

Appuyer le

mécanisme

de déclenchement par contact

(WCE) sur la surface de travail.

L’outil DOIT FONCTIONNER.

CHARGEMENT/DÉCHARGEMENT DE

L’OUTIL

1. Toujours brancher l’outil à la

source d’air avant le chargement

des attaches.

2. Soulever le

loquet. Tirer

sur le cou-

vercle du

chargeur.

3. Pour les agrafes, remplir un

chargeur d'agrafes avec les

couronnes chevauchant le rail du

magasin.

4. Pousser le cou-

vercle du

chargeur en

avant jusqu’à

ce que le

loquet s’enclenche.

Toujours retirer toutes les attaches

du chargeur avant de ranger l’outil.

L’opération de déchargement s’ef-

fectue à l’inverse de l’opération de

chargement mais il faut toujours

débrancher le tuyau d’air comprimé

AVANT le déchargement.

RÉGLAGE DE PÉNÉTRATION DES

ATTACHES

1. Régler la pres-

sion d’air à 345

kPa à l’outil.

2. Brancher les canalisations d’air et

faire l’essai de la pénétration en

enfonçant des attaches dans un

échantillon de bois. Régler la pres-

sion d’air jusqu’à ce que la pénétra-

tion soit suffisante. Ne pas dépasser

690 kPa à l’outil car ceci peut dimin-

uer sa durabilité.

AJUSTEMENT DE LA DIRECTION

D’ÉCHAPPEMENT

L’outil est équippé

d’un déflecteur

d’échappement ori-

entable. Ceci per-

met le changement

de direction de

l’échappement. Orienter le déflecteur à

la position désirée.

DÉBLOCAGE DE LA CLOUEUSE

1. Débrancher

l’outil de la

source d’air.

2. Retirer toutes

les attaches du

chargeur (Voir

“Déchargement

/ Chargement

de l’outil”). Si cette précaution n’est

pas prise, l’éjection accidentelle

d’attaches peut se produire lorsque

l’on démonte le nez de l’appareil.

3. Oter les (3) vis à

tête cylindrique

du nez de l’ap-

pareil et dépos-

er la plaque de

garniture, la plaque d’espacement

et le mécanisme de déclenchement

par contact (WCE) afin que le clou

bloqué soit visible.

Remettre en place tous les éléments

en inversant les étapes décrites en 3.

5. S’assurer que le mou-

vement de la

gâchette et du

mécanisme de

déclenchement par

contact (WCE) puisse s’effectuer vers

le haut ou vers le bas sans difficulté.

Support Technique

Pour tout renseignement sur le fonc-

tionnement ou la réparation de cet

outil, veuillez utiliser notre numéro

d’assistance 1-800-543-6400 ou pour

obtenir d’autres copies de ce manuel.

po (8mm) sur l’outil et un raccord

rapide de 3/8 po sur le tuyau à air.

4. Utiliser un régula-

teur de pression

sur le com-

presseur avec une

pression de ser-

vice de 0 - 862 kPa. Un régulateur

de pression est indispensable pour

maintenir la pression de service de

l’outil entre 345 et 690 kPa.

MODE D’EMPLOI

Toujours

déter-

miner le mode d’opération avant d’u-

tiliser l’outil. Sinon, il y a risque de

mort ou blessures graves.

MODE SÉQUENTIEL UNIQUE

La gâchette doit

être tirée chaque

fois qu’une

attache soit

enfoncé. L’outil

peut être actionnée en plaçant le

mécanisme de déclenchement WCE

contre la surface de travail et ensuite

en tirant sur la gâchette.

La gâchette doit être relâchée afin de

rajuster l’outil avant d’enfoncer un

autre attache.

EMPLOY D’UN OUTIL À

DÉCLENCHEMENT SÉQUENTIEL

Vérifier le

fonction

nement du mécanisme de déclenche-

ment par contact (WCE) avant chaque

usage. Le WCE doit fonctionner avec un

mouvement libre, sans restrictions. Le

ressort WCE doit se retourner au WCE à

sa position complètement allongée

après le surbaissement. Ne pas faire

fonctionner l’outil si le mécanisme de

déclenchement WCE ne fonctionne pas

correctement. Ceci peut résulter en

blessures personnelles.

1. Débrancher la

source d’air de

l’outil.

2. Enlever tous les

attaches du

chargeur (Voir

Chargement-

Déchargement)

3. S’assurer que la

gâchette et le

mécanisme de

déclenchement

(WCE) fonctionnent

Modèle SN318K00

Instructions d’Utilisation

12 Fr

Modèle SN318K00

13 Fr

Instructions d’Utilisation

OIL

Min.

345 kPa

Max.

690 kPa

D’huile

1034 kPa PS

3/8 po D.I.

Mouve

ment

Rail du magasin

movement

Bouchon

d’échappement

Rotate

Tourner

BUILTTOLAST

mouvement

BUILTTOLAST

Table of contents

Other Campbell Hausfeld Staple Gun manuals

Campbell Hausfeld

Campbell Hausfeld CHN104 User manual

Campbell Hausfeld

Campbell Hausfeld CHN10310 User manual

Campbell Hausfeld

Campbell Hausfeld CHN10600 User manual

Campbell Hausfeld

Campbell Hausfeld IN729300AV User manual

Campbell Hausfeld

Campbell Hausfeld SB101000 User manual

Campbell Hausfeld

Campbell Hausfeld CHN71600 Quick start guide

Campbell Hausfeld

Campbell Hausfeld SB323200 User manual

Campbell Hausfeld

Campbell Hausfeld IN186001AV User manual

Campbell Hausfeld

Campbell Hausfeld HDN23200 User manual

Campbell Hausfeld

Campbell Hausfeld CHN71600 Service manual

Campbell Hausfeld

Campbell Hausfeld CHN103 User manual

Campbell Hausfeld

Campbell Hausfeld IronForce IFN328K0 User manual

Campbell Hausfeld

Campbell Hausfeld CHN10610 User manual

Popular Staple Gun manuals by other brands

Meec tools

Meec tools 154-084 operating instructions

Grizzly

Grizzly H5626/7 instruction manual

KWB

KWB TT 14 Instructions for use

Eurotops

Eurotops 28333 quick start guide

Clarke

Clarke CSG10 manual

haubold

haubold PN765 operating instructions

Woodstock

Woodstock SHOP FOX M1102 owner's manual

Parkside

Parkside Parkside PET 23 Operation and safety notes

Campbell Hausfeld 24 SP SN318K00 User manual

Popular Staple Gun manuals by other brands
