Campbell Hausfeld IN729300AV User manual

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or
property damage! Retain instructions for future reference.
See Warranty on page 10 for important information about commercial use of this product.
Operating Instructions SN338K00
REMINDER: Keep your dated proof of purchase for warranty purposes!
Attach it to this manual or file it for safekeeping.
IN729300AV 6/09
© 2009 Campbell Hausfeld/Scott Fetzer
Campbell Hausfeld Nailers meet or exceed Industries’ Standards as set forth by the American
National Standard Institute/International Staple, Nail and Tool Association in ANSI/ISANTA
SNT-101-2002.
For parts, product & service information
visit www.chpower.com
Table of Contents
Description . . . . . . . . . . . . . . . . . . . . . 1
Unpacking . . . . . . . . . . . . . . . . . . . . . . 1
Safety Guidelines . . . . . . . . . . . . . . . . 1
Important Safety Instructions . . . . . . 1
Tool Components and
Specifications. . . . . . . . . . . . . . . . . . . . 2
Operating Instructions . . . . . . . . . . . . 4
Lubrication . . . . . . . . . . . . . . . . . . . . 4

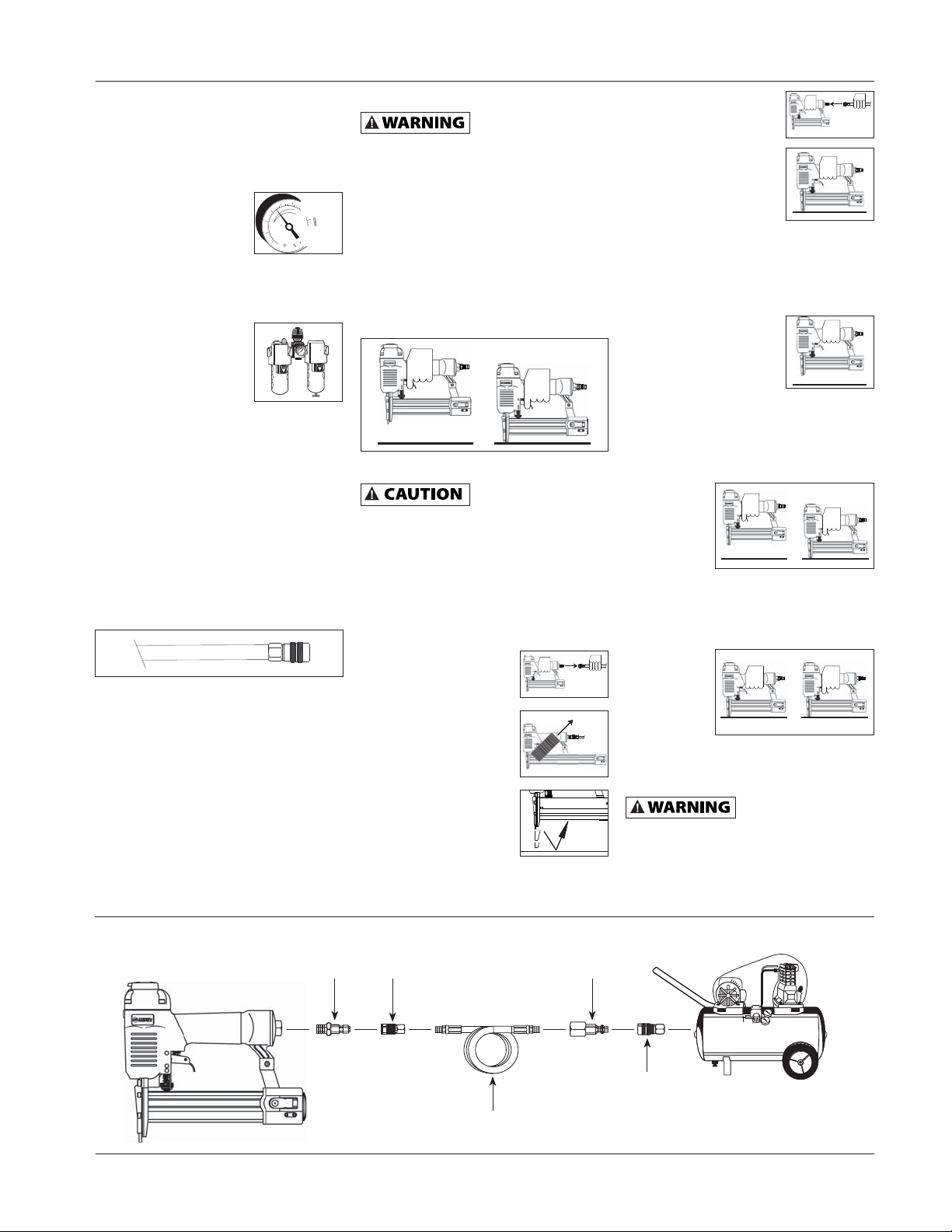

Recommended Hookup. . . . . . . . . . 5
Operational Mode . . . . . . . . . . . . . . 5
Work Contact Element (WCE) . . . . . 5
Loading/Unloading The Tool. . . . . . 6
Adjusting the Fastener
Penetration. . . . . . . . . . . . . . . . . . . . 6
Adjusting the Direction
of the Exhaust . . . . . . . . . . . . . . . . . 6
User-Maintenance Instructions . . . . . 6
Clearing A Jam From The Tool . . . . 6
Technical Service . . . . . . . . . . . . . . . 6
Fastener And Replacement Parts . . 6
Tool Repair . . . . . . . . . . . . . . . . . . . . 6
Assembly Procedure For Seals. . . . . 6
Fasteners . . . . . . . . . . . . . . . . . . . . . . . 7
Troubleshooting Chart . . . . . . . . . . . . 8
Warranty . . . . . . . . . . . . . . . . . . . . . . 10
Description
This tool is designed for picture frame
assembly, cabinetry, casebacks, and
crafts. Features include: convenient top
loading magazine which holds up to
100 staples, adjustable depth control,
adjustable exhaust.
Unpacking
After unpacking the unit, inspect
carefully for any damage that may
have occurred during transit. Make sure
to tighten fittings, bolts, etc., before
putting unit into service.
Model SN338K00
Safety Guidelines
This manual contains information
that is very important to know and
understand. This information is
provided for SAFETY and to PREVENT
EQUIPMENT PROBLEMS. To help
recognize this information, observe the
following symbols.
Danger indicates
an imminently
hazardous situation which, if not
avoided, WILL result in death or serious
injury.
Warning indicates
a potentially
hazardous situation which, if not
avoided, COULD result in death or
serious injury.
Caution indicates
a potentially
hazardous situation which, if not
avoided, MAY result in minor or
moderate injury.
Notice indicates
important
information, that if not followed, may
cause damage to equipment.
NOTE: Information that requires special
attention.
Important Safety Instructions
INSTRUCTIONS PERTAINING TO A
RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS
This manual contains safety, operational
and maintenance information. Contact
your Campbell Hausfeld representative
if you have any questions.
When using tools,
basic precautions
should always be followed, including
the following:
Locate model and date code on
tool magazine and / or body, and
record below:
Model No.: _____________________
Date Code: _____________________
Retain these numbers for
future reference.
CALIFORNIA PROPOSITION 65
This product or
its power cord may
contain chemicals known to the State
of California to cause cancer and birth
defects or other reproductive harm.
Wash hands after handling.
You can create dust when
you cut, sand, drill or grind
materials such as wood,
paint, metal, concrete, cement, or other
masonry. This dust often contains
chemicals known to cause cancer, birth
defects, or other reproductive harm.
Wear protective gear.
1-1/4 inch Stapler

2
Operating Instructions SN338K00
www.chpower.com
EMPLOYER’S RESPONSIBILITY:
• Selecting an appropriate tool
actuation system, taking into
consideration the work application
for which the tool is used.
• Ensuring that this manual is
available to operators and personnel
performing maintenance.
• The safe use of the tool.
• Enforcing that the
tool is used only when
the operator and all
other personnel in the
work area are wearing ANSI Z87
eye protection equipment, and
when required, other appropriate
protection equipment such as
head, hearing and foot protection
equipment. Serious eye or
permanent hearing loss could result.
• Assuring that the tool is kept in safe
working order as described in this
manual.
• Assuring the proper maintenance of
all tools in employer’s possession.
• Ensuring that tools which require
repair are not further used before
repair. Tags and physical segregation
are recommended means of control.
GENERAL
a. To reduce the risks of
electric shock, fire, and
injury to persons, read all
the instructions before
using the tool.
b. Be thoroughly familiar with the
controls and the proper use of the
equipment. Follow all instructions.
Contact your Husky representative if
you have any questions.
c. Only persons well acquainted with
these rules of safe operation should
be allowed to use the unit.
Read and
understand tool
labels and manual. Failure to follow
warnings, dangers, and cautions could
result in DEATH or SERIOUS INJURY.
WORK AREA
a. Keep the work area clean and well
lighted. Cluttered benches and dark
areas increase the risks of electric
shock, fire, and injury to persons.
b. Do not operate the tool
in explosive atmospheres,
such as in the presence
of flammable liquids,
gases, or dust. The tool is
able to create sparks resulting in the
ignition of the dust or fumes.
c. Keep bystanders, children, and
visitors away while operating the
tool. Distractions are able to result in
the loss of control of the tool.
OPERATOR’S RESPONSIBILITY:
The tool operator is responsible for:
• Reading and understanding tool
labels and manual.
• Selecting an appropriate tool
actuation system, taking into
consideration the work application
for which the tool is used.
• The safe use of the tool.
• Ensuring that the tool
is used only when
the operator and all
other personnel in the
work area are wearing ANSI Z87
eye protection equipment, and
when required, other appropriate
protection equipment such as
head, hearing and foot protection
equipment. Serious eye or
permanent hearing loss could result.
• Assuring that the tool is kept in safe
working order as described in this
manual.
Important Safety Instructions
(Continued)
Tool Components and Specifications
• REQUIRES: 0.3 SCFM with
10 fasteners per minute @ 90 psi
• AIR INLET: 1/4 inch NPT
• FASTENER SIZE RANGE:
1/2 inch to 1-1/4 inch
• MAGAZINE CAPACITY:
100 Nails per Load, 18 gauge
• STAPLES: 1/4 inch crown
• WEIGHT: 2 lbs. 13 oz.
• LENGTH: 9-1/2 inches
• HEIGHT: 8-3/4 inches
• MAXIMUM PRESSURE:
100 psi
• PRESSURE RANGE:
60 psi – 100 psi
Fastener Discharge Area
Trigger
Cap Exhaust
Warning
Label
Magazine
Latch
Button
Work Contact
Element (WCE)
Adjustable
Depth Control

3
Operating Instructions SN338K00
www.chpower.com
for use with this tool by the tool
manufacturer are able to result in
a risk of injury to persons or tool
damage when used in this tool.
i. Selecting an appropriate tool
actuation system, taking into
consideration the work application
for which the tool is used.
Never use
gasoline
or other flammable liquids
to clean the tool. Never use
the tool in the presence of
flammable liquids or gases. Vapors
could ignite by a spark and cause an
explosion which will result in death or
serious personal injury.
Do
not
remove, tamper with,
or otherwise cause the
trigger lock or trigger
to become inoperable.
Do not operate any
tool which has been modified in a like
fashion. Death or serious personal
injury could result.
Do
not
touch the trigger unless
driving fasteners. Never
attach air line to tool or
carry tool while touching the trigger.
The tool could eject a fastener which
will result in death or serious personal
injury. Also actuate the trigger lock to
the safe position when not in use.
Always disconnect the
tool from the power
source when unattended, performing
any maintenance or repair, clearing
a jam, or moving the tool to a new
location. Do not load the tool with
fasteners when the trigger is depressed.
The tool could eject a fastener causing
death or serious personal injury.
Always fit tool with a
fitting or hose coupling
on or near the tool in
such a manner that all
compressed air in the tool is discharged
at the time the fitting or hose coupling
is disconnected. Do not use a check
valve or any other fitting which allows
air to remain in the tool. Death or
serious personal injury could occur.
Never
place
hands or any other body
parts in the fastener
discharge area of the tool.
The tool might eject a fastener and
could result in death or serious personal
injury.
PERSONAL SAFETY
a. Stay alert. Watch what you are
doing and use common sense
when operating the tool. Do not
use the tool while tired or under
the influence of drugs, alcohol,
or medication. A moment of
inattention while operating the
tool increases the risk of injury to
persons.
b. Dress properly. Do not wear loose
clothing or jewelry. Contain long
hair. Keep hair, clothing, and
gloves away from moving parts.
Loose clothes, jewelry, or long
hair increases the risk of injury to
persons as a result of being caught
in moving parts.
c. Avoid unintentional starting.
Be sure the switch is off before
connecting to the air supply. Do not
carry the tool with your finger on
the switch or connect the tool to the
air supply with the switch on.
d. Do not overreach. Keep proper
footing and balance at all times.
Proper footing and balance enables
better control of the tool in
unexpected situations.
e. Use safety equipment. A dust mask,
non-skid safety shoes and a hard
hat must be used for the applicable
conditions.
f. Always wear eye
protection.
g. Always wear hearing
protection when using
the tool. Prolonged
exposure to high intensity
noise is able to cause
hearing loss.
h. Do not attach the hose or tool to
your body. Attach the hose to the
structure to reduce the risk of loss of
balance if the hose shifts.
i. Always assume that the tool
contains fasteners. Do not point
the tool toward yourself or anyone
whether it contains fasteners or not.
j. Do not nail on
top of another
nail. This is able to cause the nail to
be deflected and hit someone, or
cause the tool to react and result in a
risk of injury to persons.
k. Remove finger
from the trigger
when not driving fasteners. Never
carry the tool with finger on trigger,
the tool is able to fire a fastener.
Always remain in a
firmly balanced
position when using or handling the
tool.
Avoid long extended
periods of work
with the tool. Stop using the tool if you
feel pain in hands or arms.
TOOL USE AND CARE
a. Use clamps or another practical way
to secure and support the workpiece
to a stable platform. Holding the
work by hand or against the body is
unstable and is able to lead to loss
of control.
b. Do not force the tool. Use the
correct tool for the application. The
correct tool will do the job better
and safer at the rate for which the
tool is designed.
c. Do not use the tool if the switch
does not turn the tool on or off. Any
tool that cannot be controlled with
the switch is dangerous and must be
repaired.
d. Disconnect the
tool from the air
source before making adjustments,
doing tool maintenance, clearing
jams, leaving work area,loading,
or unloading the tool. Such
precautionary measures reduce the
risk of injury to persons.
e. Store the tool when it is idle out
of reach of children and other
untrained persons. A tool is
dangerous in the hands of untrained
users.
f. Maintain the tool with care. Keep
a cutting tool sharp and clean. A
properly maintained tool, with sharp
cutting edges reduces the risk of
binding and is easier to control.
g. Check for misalignment or binding
of moving parts, breakage of parts,
and any other condition that affects
the tool’s operation. If damaged,
have the tool serviced before using.
Many accidents are caused by poorly
maintained tools. There is a risk of
bursting if the tool is damaged.
h. Use only those fasteners listed
in the Accessories section of this
manual. Fasteners not identified
Important Safety Instructions
(Continued)

4
Operating Instructions SN338K00
www.chpower.com
Important Safety Instructions
(Continued)
Never
carry
the tool by the air hose
or pull the hose to move
the tool or a compressor.
Keep hoses away from
heat, oil and sharp
edges. Replace any hose
that is damaged, weak or
worn. Personal injury or
tool damage could occur.
Always assume the
tool contains
fasteners. Respect the tool as a working
implement; no horseplay. Always keep
others at a safe distance from the work
area in case of accidental discharge of
fasteners. Do not point the tool toward
yourself or anyone whether it contains
fasteners or not. Accidental triggering
of the tool could result in death or
serious personal injury.
Do
not
drive a fastener on top
of other fasteners. The
fastener could glance
and cause death or a
serious puncture wound.
Do not operate or allow
anyone else to operate
the tool if any warnings
or warning labels are not legible.
Warnings or warning labels are located
on the tool magazine and body.
Do not drop or
throw the tool.
Dropping or throwing the tool can
result in damage that will make the tool
unusable or unsafe. If the tool has been
dropped or thrown, examine the tool
closely for bent, cracked or broken parts
and air leaks. STOP and repair before
using or serious injury could occur.
Avoid using the
tool when the
magazine is empty. Accelerated wear on
the tool may occur.
Clean and check all
air supply hoses
and fittings before connecting the
tool to an air supply. Replace any
damaged or worn hoses or fittings.
Tool performance or durability may be
reduced.
SERVICE
a. Tool service must be performed only
by qualified repair personnel.
b. When servicing a tool, use only
identical replacement parts. Use
only authorized parts.
c. Use only the lubricants supplied
with the tool or specified by the
manufacturer.
Do not make any
modifications
to the tool without first obtaining
written approval from Husky. Do not
use the tool if any shields or guards are
removed or altered. Do not use the tool
as a hammer. Personal injury or tool
damage may occur.
Disconnect air
supply and release
tension from the pusher before
attempting to clear jams because
fasteners can be ejected from the front
of the tool. Personal injury may occur.
AIR SOURCE
a. Never connect to an air source that
is capable of exceeding 200 psi.
Over pressurizing the tool is able
to result in bursting, abnormal
operation, breakage of the tool or
serious injury to persons. Use only
clean, dry, regulated compressed air
at the rated pressure or within the
rated pressure range as marked on
the tool. Always verify prior to using
the tool that the air source has been
adjusted to the rated air pressure or
within the rated air-pressure range.
b. Never use oxygen, carbon dioxide,
combustible gases or any bottled
gas as an air source for the tool.
Such gases are capable of explosion
and serious injury to persons.
Do not use any type of
reactive gases, including, but
not limited to, oxygen and
combustible gases, as a power source.
Use filtered, lubricated, regulated
compressed air only. Use of a reactive
gas instead of compressed air may
cause the tool to explode which will
cause death or serious personal injury.
Use only a pressure-regulated
compressed air source to limit
the air pressure supplied to
the tool. The regulated pressure must
not exceed 120 psi. If the regulator
fails, the pressure delivered to the
tool must not exceed 200 psi. The tool
could explode which will cause death or
serious personal injury.
SAVE THESE INSTRUCTIONS
DO NOT DISCARD
Operating Instructions
LUBRICATION
This tool requires lubrication before
using the tool for the first time and
before each use. If an inline oiler is
used, manual lubrication through the
air inlet is not required on a daily basis.
The work surface
can become
damaged by excessive lubrication.
Proper lubrication is the owner’s
responsibility. Failure to lubricate the
tool properly will dramatically shorten
the life of the tool and void your
warranty.
1. Disconnect the air
supply from the tool
to add lubricant.
2. Turn the tool so the
air inlet is facing up.
Place 4-5 drops of
30 W non-detergent
oil into air inlet. Do
not use detergent
oils, oil additives, or air- tool oils.
Air tool oils contain solvents which
will damage the tool's internal
components.
3. After adding oil, run
tool briefly. Wipe off
any excess oil from
the cap exhaust.
OCO2
120 psi
!WARNING

5
Operating Instructions SN338K00
www.chpower.com
Operating Instructions
(Continued)

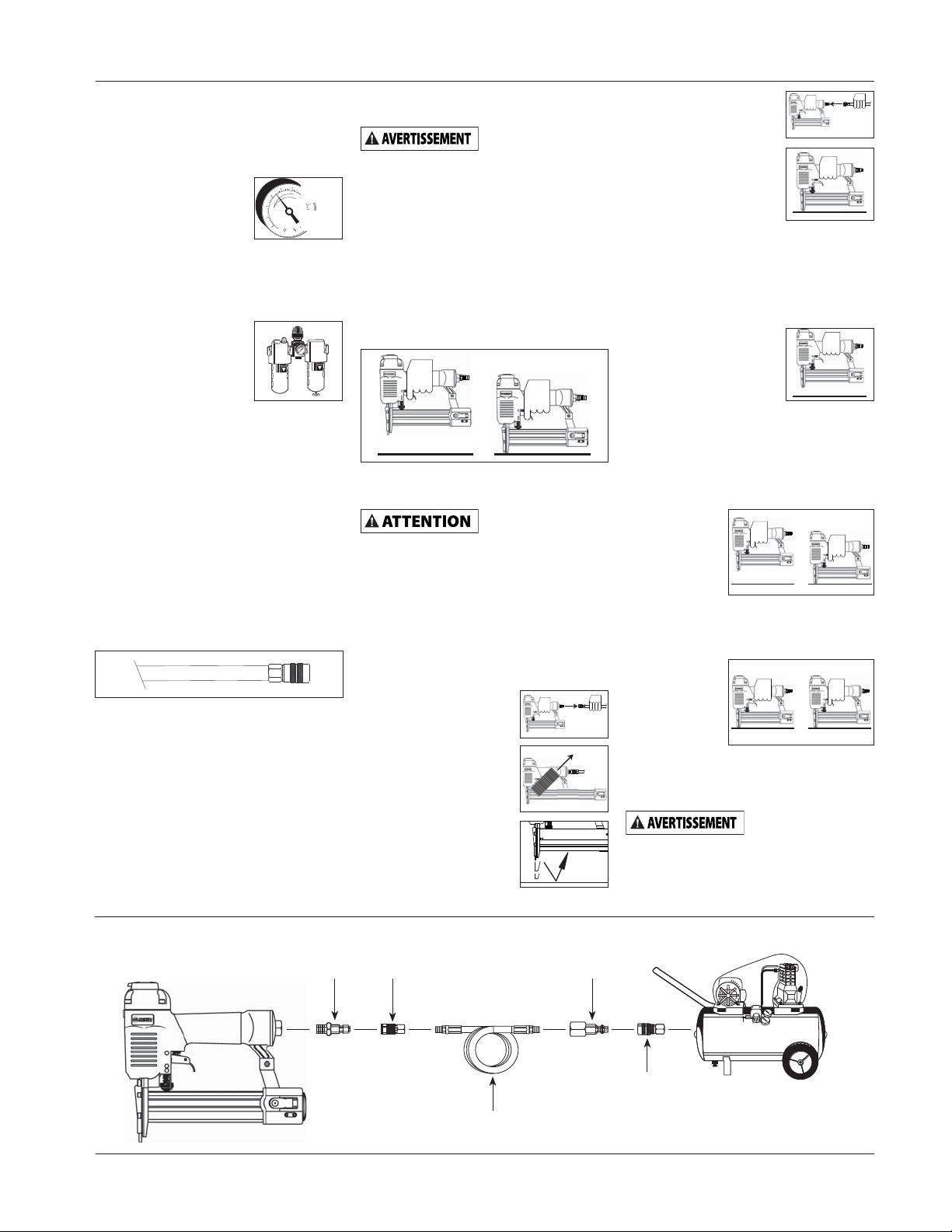

RECOMMENDED HOOKUP
The illustration below shows the
recommended hookup for the tool.
1. The air compressor
must be able to
maintain a minimum
of 60 psi when the
tool is being used. An inadequate air
supply can cause a loss of power and
inconsistent driving.
2. An oiler can be
used to provide oil
circulation through
the tool. A filter can
be used to remove
liquid and solid impurities which can
rust or “gum up” internal parts of
the tool.
3. Always use air supply hoses with
a minimum working pressure
rating equal to or greater than the
pressure from the power source if a
regulator fails, or 150 psi, whichever
is greater. Use 1/4 inch air hose for
runs up to 50 feet. Use 3/8 inch or
greater air hoses for 50 foot run or
longer.
4. Use a pressure regulator on the
compressor, with an operating
pressure of 0 - 125 psi. A pressure
regulator is required to control
the operating pressure of the tool
between 60 and 100 psi.
OPERATIONAL MODE - SINGLE CYCLE
Always know the
operational mode of
the tool before using. Failure to know
the operational mode could result in
death or serious personal injury.
This tool requires the trigger to be
pulled each time a nail is driven. The
nailer can be actuated by depressing the
WCE against the work surface followed
by pulling the trigger.
The trigger must be released to reset
the tool before another nail can be
driven.
WORK CONTACT ELEMENT (WCE)
Check the operation
of the Work Contact
Element (WCE) trip mechanism before
each use. The WCE must move freely
without binding through its entire
travel distance. The WCE spring must
return the WCE to its fully extended
position after being depressed. Do
not operate the nailer if the WCE trip
mechanism is not operating properly.
Personal injury may occur.
1. Disconnect the air
supply from the tool.
2. Remove all fasteners
from the magazine
(see Loading/
Unloading).
3. Make sure the trigger
and work contact
element (WCE) move
freely up and down
without sticking or
binding.
4. Reconnect air supply
to the tool.
5. Depress the Work
Contact Element
(WCE) against the
work surface without
pulling the trigger.
The tool MUST NOT OPERATE.
Do not use the tool if it operates
without pulling the trigger. Personal
injury may result.
6. Remove the tool from
the work surface.
The Work Contact
Element (WCE) must
return to its original
down position. The tool MUST NOT
OPERATE. Do not use the tool if it
operates while lifted from the work
surface. Personal injury may result.
7. Pull the
trigger
and
depress
the work
contact
element (WCE) against the work
surface. The tool MUST NOT
OPERATE.
8. Depress
the Work
Contact
Element
(WCE)
against
the work surface. Pull the trigger.
The tool MUST OPERATE.
An improperly
functioning tool
must not be used. Do not actuate the
tool unless the tool is placed firmly
against the work piece.
150 psi or greater
60 psi
Min.
100 psi
Max.
Minimum Recommended Hookup
Quick Plug Quick
Coupler
Air Hose
Quick Plug
Quick
Coupler

6
Operating Instructions SN338K00
www.chpower.com
Operating Instructions
(Continued)

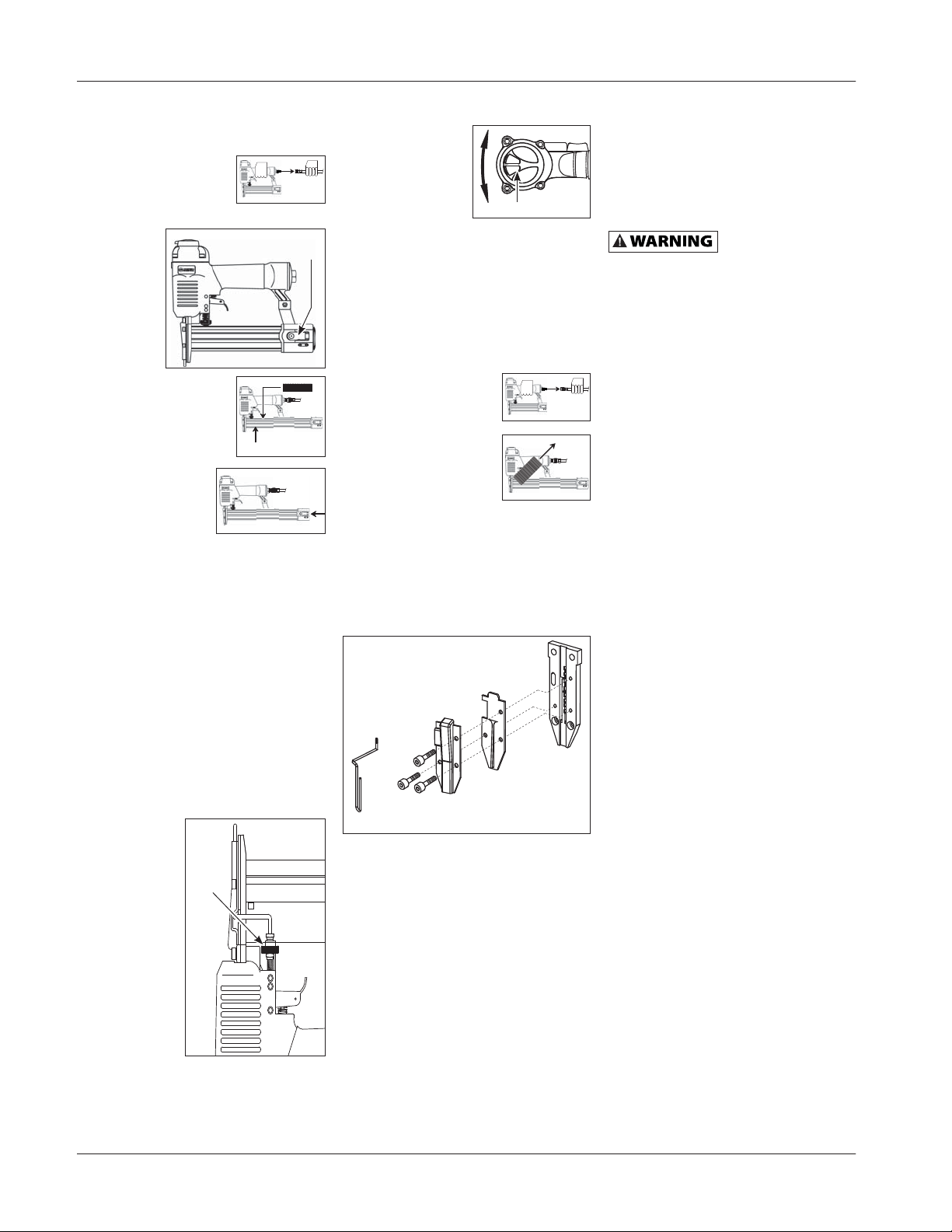

LOADING/UNLOADING THE TOOL
1. Always disconnect
the tool from the air
supply before loading
fasteners.
2. Push
down on
the latch
button.
Pull back
on the
magazine
cover.
3. Load a clip of staples
with the crowns
straddling the
magazine rail.
4. Push the magazine
cover forward
until latch button
pops up.
5. Always unload all fasteners before
removing tool from service.
Unloading is the reverse of loading,
except that you must disconnect the
air supply before unloading.
ADJUSTING THE FASTENER
PENETRATION
The tool is equipped with an adjustable
depth of drive feature. This allows the
user to determine how deep a fastener
will be driven into the work surface.
1. Adjust operating pressure so nails
are driven consistently. Do not
exceed 100 psi.
2. To drive
the nail
shallower,
turn the
wheel (C)
to right to
the extent
desired.
3. To sink a nail
deeper, turn
the wheel
(C) to left to
the extent
desired.
4. Make sure trigger and work contact
element (WCE) move freely up and
down without binding or sticking
after each adjustment.
ADJUSTING THE DIRECTION OF THE
EXHAUST
The tool is equipped
with an adjustable
direction exhaust
deflector. This is
intended to allow
the user to change
the direction of the exhaust. Simply
twist the deflector to any direction
desired.
User - Maintenance
Instructions
CLEARING A JAM FROM THE TOOL
1. Disconnect the air
supply from the tool.
2. Remove all fasteners
from the magazine
(see Loading/
Unloading). Failure to
do so will cause the
nails to eject from the front of the
tool.
3. Loosen cap screws on nose of tool.
Slide nose downward and remove
from tool to expose jammed
fastener.
4. Reinstall nose assembly in reverse
order in Step #3.
5. Make sure the trigger and Work
Contact Element (WCE) move freely
up and down without sticking or
binding.
TECHNICAL SERVICE
Please call our Tool Hotline at 1-800-
543-6400 with any questions regarding
the operation or repair of this tool or
for additional copies of this manual.
FASTENER AND REPLACEMENT
PARTS
Use only genuine
Campbell Hausfeld
18 gauge fasteners (or equivalent - see
Fastener Interchange Information).
Tool performance, safety and durability
could be reduced if improper fasteners
are used. When ordering replacement
parts or fasteners, specify by part
number.
TOOL REPAIR
Only qualified personnel should repair
the tool and they should use genuine
Campbell Hausfeld replacement parts
and accessories, or parts and accessories
which perform equivalently.
ASSEMBLY PROCEDURE FOR SEALS
When repairing a tool, the internal
parts must be cleaned and lubricated.
Parker O-lube or equivalent must be
used on all o-rings. Each o-ring must be
coated with O-lube before assembling.
A small amount of oil must be used on
all moving surfaces and pivots. After
reassembling, a few drops of 30W
non-detergent oil or equivalent, must
be added through the air line before
testing.
STORAGE
The tool should be stored in a cool dry
place.
Rotate
(C)
Latch
Button
Magazine Rail

7
Operating Instructions SN338K00
www.chpower.com
Fasteners
STAPLES
The following Campbell Hausfeld finishing fasteners are available at local retail stores. If you need help locating any item, call
customer service at 1-800-543-6400. Campbell Hausfeld fasteners meet or exceed ASTM Standard F1667.
Model Length
Wire
Diameter
Crown
Size Point Finish Collation
Staples
Per Stick
Staples
Per Box
FN158K00 1/2 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 5000
FN168K00 5/8 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 5000
FN180615 1/2 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 1000
FN180620 3/4 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 1000
FN180625 1 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 1000
FN180630 1-1/4 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 1000
FN208K00 3/4 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 5000
FN258K00 1 inch 18 Gauge 1/4 inch Chisel Galvanized / Vinyl Coated Adhesive 100 5000
INTERCHANGE INFORMATION
Staples used in the SN338K00 Finishing Stapler will also work in: Senco LN4450, SJS-LR, SKS L11-15, Hitachi N3804A, Duofast BN-1832S,
KN-1848, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40, and Porter Cable NS100.

8
Operating Instructions SN338K00
www.chpower.com
Troubleshooting Chart
Stop using tool immediately if any of the following problems occur. Serious personal injury could occur.
Any repairs or replacements must be done by a Qualified Service Person or Authorized Service Center.
Symptom Possible Cause(s) Corrective Action
Air leaking at trigger valve
area.
O-Rings in trigger valve housing are
damaged
Replace o-rings
Air leaking between housing
and nose.
1. Loose screws in housing 1. Tighten screws
2. Damaged O-Rings 2. Replace o-rings
3. Damage to bumper 3. Replace bumper
Air leaking between housing
and cap.
1. Loose screws 1. Tighten screws
2. Damaged seal 2. Replace seal
Tool skips driving fastener 1. Worn bumper 1. Replace bumper
2. Dirt in nose piece 2. Clean drive channel
3. Dirt or damage prevent fasteners or
pusher from moving freely in magazine
3. Clean magazine
4. Damaged pusher spring 4. Replace spring
5. Inadequate air flow to tool 5. Check fitting, hose, or compressor
6. Worn O-Ring on piston or lack of
lubrication
6. Replace and lubricate o-rings
7. Damaged O-Ring on trigger valve 7. Replace o-rings
8. Air leaks 8. Tighten screws and fittings
9. Cap seal leaking 9. Replace seal
Tool runs slow or has loss of
power
1. Tool not lubricated sufficiently 1. Lubricate nailer
2. Broken spring in cylinder cap 2. Replace spring
3. Exhaust port in cap is blocked 3. Replace damaged internal parts
Fasteners are jammed in tool 1. Guide on driver is worn 1. Replace guide
2. Fasteners are not correct size 2. Use only recommended fasteners
3. Fasteners are bent 3. Replace with undamaged fasteners
4. Magazine or nose screws are loose 4. Tighten screws
5. Driver is damaged 5. Replace driver
Air leaking at trigger valve
stem
O-Rings or seals are damaged Replace O-Rings or seals

9
Operating Instructions SN338K00
www.chpower.com
Date Maintenance Performed Repair Components Required
Service Record

10
Operating Instructions SN338K00
www.chpower.com
Limited Warranty
1. DURATION: From the date of purchase by the original purchaser as follows: One (1) Year.
2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive, Harrison,
Ohio, 45030, Telephone: [phone]
3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the Campbell
Hausfeld product.
4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld nailer, stapler, air tool, spray gun, inflator or
air accessory supplied or manufactured by Warrantor.
5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects in material and workmanship which occur within the
duration of the warranty period.
6. WHAT IS NOT COVERED UNDER THIS WARRANTY:
A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED FROM
THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial, industrial
or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Some States do not allow
limitation on how long an implied warranty lasts, so the above limitations may not apply to you.
B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY
DEFECT, FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance with
instructions provided in the owner’s manual(s) supplied with product. Accident, purchaser's abuse, neglect or failure
to operate products in accordance with instructions shall also include the removal or alteration of any safety devices.
If such safety devices are removed or altered, this warranty is void.
D. Normal adjustments which are explained in the owner’s manual(s) provided with the product.
E. Items or service that are normally required to maintain the product, i.e. o-rings, springs, bumpers, debris shields, driver
blades, fuses, batteries, gaskets, packings or seals, fluid nozzles, needles, sandblast nozzles, lubricants, material hoses,
filter elements, motor vanes, abrasives, blades, cut-off wheels, chisels, chisel retainers, cutters, collets, chucks, rivet
jaws, screw driver bits, sanding pads, back-up pads, impact mechanism, or any other expendable part not specifically
listed. These items will only be covered for ninety (90) days from date of original purchase. Underlined items are
warranted for defects in material and workmanship only.
7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or
components which are defective, have malfunctioned and/or failed to conform within duration of the warranty period.
8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:
A. Provide dated proof of purchase and maintenance records.
B. Call Campbell Hausfeld [phone] to obtain your warranty service options. Freight costs must be borne by the
purchaser.
C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).
9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be
scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability of
replacement parts.
This Limited Warranty applies in the United States, Canada and Mexico only and gives you specific legal rights. You may also
have other rights which vary from state to state or country to country.

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
Voir la Garantie à la page 20 pour de l’information importante sur l’utilisation commercial de ce produit.
Instructions d’Utilisation SN338K00
MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!
Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.
IN729300AV 6/09
© 2009 Campbell Hausfeld/Scott Fetzer
Les Cloueuses Campbell Hausfeld conforment aux/ou dépassent les standards de
l’American National Standard/International Staple, Nail and Tool Association in
ANSI/ISANTA SNT-101-2002.
11-Fr
Table des matières
Description . . . . . . . . . . . . . . . . . . . . .11
Déballage . . . . . . . . . . . . . . . . . . . . . .11
Directives de sécurité . . . . . . . . . . . . .11
Importantes instructions
de sécurité . . . . . . . . . . . . . . . . . . . . . .11
Pièces Détachées et Spécifications
de la l'Outil . . . . . . . . . . . . . . . . . . . . .12
Mode d’emploi . . . . . . . . . . . . . . . . . .14
Graissage . . . . . . . . . . . . . . . . . . . . .14
Branchement recommandé. . . . . . .15
Mode d’opération . . . . . . . . . . . . . .15
Mécanisme de déclenchement
par Contact (WCE) . . . . . . . . . . . . . .15
Chargement / Déchargement
de la l'outil . . . . . . . . . . . . . . . . . . . .16
Réglage de pénétration des clous .16
Ajustement de la direction
d'échappement . . . . . . . . . . . . . . . .16
Instructions de maintenance
de l'utilisateur . . . . . . . . . . . . . . . . . . .16
Déblocage de l'outil. . . . . . . . . . . . .16
Support technique . . . . . . . . . . . . . .16
Attaches et pièces de rechange . . .16
Réparation de l'outil . . . . . . . . . . . .16
Méthode d’assemblage pour
les joints d’étanchéité . . . . . . . . . . .16
Attaches. . . . . . . . . . . . . . . . . . . . . . . .17
Guide de dépannage . . . . . . . . . . . . .18
Garantie limitée . . . . . . . . . . . . . . . . .20
Description
Cet outil est conçu pour l'assemblage
de cadre, les armoires, les derrières
de mobilier et le bricolage. Les
caractéristiques incluent : pratique
chargeur à chargement supérieur
convenant pour 100 agrafes, un
contrôle de profondeur ajustable, un
échappement ajustable.
Déballage
Dès que l’appareil est déballé,
l’inspecter attentivement pour tout
signe de dommages en transit.
S’assurer de resserrer tous les raccords,
boulons, etc. avant de le mettre en
service.
Directives de Sécurité
Ce manuel contient de l’information
très importante qui est fournie pour
la SÉCURITÉ et pour ÉVITER LES
PROBLÈMES D’ÉQUIPEMENT. Rechercher
les symboles suivants pour cette
information.
Danger indique
une situation
dangereuse imminente qui MÈNERA à
la mort ou à des blessures graves si elle
n’est pas évitée.
Avertissement
indique une
situation potentiellement dangereuse
qui, si elle n’est pas évitée, POURRAIT
mener à la mort ou à de graves
blessures.
Attention
indique une
situation potentiellement dangereuse
qui, si elle n’est pas évitée, PEUT mener
à des blessures mineures ou modérées.
Avis indique
de l’information
importante qui pourrait endommager
l’équipement si elle n’est pas respectée.
REMARQUE : L’information qui exige
une attention spéciale.
Importantes instructions
de sécurité
INSTRUCTIONS PORTANT SUR UN
RISQUE D’INCENDIE, UN CHOC
ÉLECTRIQUE OU DES BLESSURES
AUX PERSONNES
Ce manuel contient des informations
concernant la sécurité, le
fonctionnement et l’entretien.
Contacter votre représentant Campbell
Hausfeld si vous avez des questions.
En utilisant les
outils, il faut suivre
les précautions de base, y compris ce
qui suit :
PROPOSITION 65 DE CALIFORNIE
Ce produit ou son
cordon peuvent
contenir des produits chimiques qui, de
l’avis de l’État de Californie, causent le
cancer et des anomalies congénitales
ou autres problèmes de reproduction.
Lavez-vous les mains après la
manipulation.
Vous pouvez créer de la
poussière en coupant,
ponçant, perçant ou
meulant les matériaux tels que le
bois, la peinture, le métal, le béton,
le ciment ou autre maçonnerie. Cette
poussière contient souvent des produits
chimiques reconnus pour causer le
cancer, les déformations congénitales
ou autres problèmes de la reproduction.
Porter de l’équipement de protection.
Agrafeuse de
31,8 mm (1-1/4 po)
Modèle SN338K00
Trouver le numéro de modèle et le
code de date sur le chargeur et / ou le
corps de l'outil et inscrire plus bas :
Nodu Model: ___________________
Code de date: __________________
Conserver ces numéros
comme référence.

12-Fr
Instructions d’Utilisation SN338K00
RESPONSABILITÉ DE L’EMPLOYEUR :
• Choisir un système d'activation de
l'outil approprié en tenant compte
de l'application de travail prévue
pour l'outil.
• S'assurer que ce manuel soit
disponible pour les opérateurs
et le personnel responsable de
l'entretien.
• L'utilisation sécuritaire de l'outil.
• S'assurer que l'outil est
utilisé seulement lorsque
l'opérateur et tout
autre personnel dans
l'aire de travail portent
un équipement de protection
oculaire ANSI Z87 et, s'il y a lieu,
d'autre équipement de protection
appropriée tel que de l'équipement
de protection pour la tête, les
oreilles et les pieds. Il pourrait y
avoir de graves lésions oculaires ou
perte auditive.
• S'assurer que l'outil soit conservé
en bon état tel que décrit dans ce
manuel.
• S'assurer du bon entretien de tous
les outils de l'employeur.
• S'assurer que les outils qui doivent
être réparés ne soient plus utilisés
avant leur réparation. Les moyens
de contrôle sont les étiquettes et la
ségrégation physique.
GÉNÉRALITÉ :
a. Pour réduire les risques
de chocs électriques,
d’incendie ou de blessures
aux personnes, lire toutes
les instructions avant
d’utiliser l’outil.
b. Se familiariser avec ce produit, ses
commandes et son utilisation. Suivez
toutes les instructions. Contacter
votre représentant Campbell
Hausfeld si vous avez des questions.
c. Seules les personnes familières avec
ces règles d’utilisation sans danger
devraient utiliser cette unité.
Lire et comprendre
les étiquettes et le
manuel sur les outils. Ne pas suivre les
avertissements, les dangers et les mises
en garde pourrait causer la MORT ou de
GRAVES BLESSURES.
AIRE DE TRAVAIL
a. Garder l’aire de travail propre et
bien éclairée. Les établis encombrés
et les coins sombres augmentent
les risques de chocs électriques,
d’incendie et de blessures aux
personnes.
b. Ne pas faire fonctionner
l’outil dans une
atmosphère explosive
comme en présence
de liquides, gaz
ou poussières inflammables.
L’outil peut produire des étincelles
menant à une inflammation de
poussières ou de fumées.
c. Garder les spectateurs, les enfants et
les visiteurs loin en utilisant l’outil.
Les distractions peuvent faire perdre
le contrôle de l’outil.
RESPONSABILITÉ DE L’UTILISATEUR :
L'opérateur de l'outil est responsable
de :
• Lire et comprendre les étiquettes et
le manuel sur les outils.
• Choisir un système d'activation de
l'outil approprié en tenant compte
de l'application de travail prévue
pour l'outil.
• L'utilisation sécuritaire de l'outil.
• S'assurer que l'outil est
utilisé seulement lorsque
l'opérateur et tout
autre personnel dans
l'aire de travail portent
un équipement de protection
oculaire ANSI Z87 et, s'il y a lieu,
d'autre équipement de protection
appropriée tel que de l'équipement
de protection pour la tête, les
oreilles et les pieds. Il pourrait y
avoir de graves lésions oculaires ou
perte auditive.
• S'assurer que l'outil soit conservé
en bon état tel que décrit dans ce
manuel.
Importantes instructions
de sécurité (Suite)
Pièces Détachées et Spécifications
de la l'Outil
• EXIGENCES: 0,01 m3/min avec
10 attaches par minute à 621 kPa
• PRISE D’AIR: 6,4 mm (1/4 po) NPT
• TAILLES D’ATTACHES:
12,7 mm à 3,18 cm (1/2 po à 1-1/4 po)
• CAPACITÉ DU CHARGEUR:
100 attaches par charge, calibre 18
• AGRAFES: couronne 1/4 po
• POIDS: 1,28 kg (2 lbs. 13 oz.)
• LONGUEUR: 24,13 cm (9-1/2 po)
• HAUTEUR: 22,23 cm (8-3/4 inches)
• PRESSION MAXIMALE: 690 kPa
• GAMME DE PRESSION:
414 kPa à 690 kPa
Décharge d’attaches
Gâchette
Bouchon d’échappement
Étiquette
d’avertissement
Chargeur
Bouchon
d’échappe-
ment
Élément de
contact avec
le travail
Contrôle de
profondeur
réglable

13-Fr
Instructions d’Utilisation SN338K00

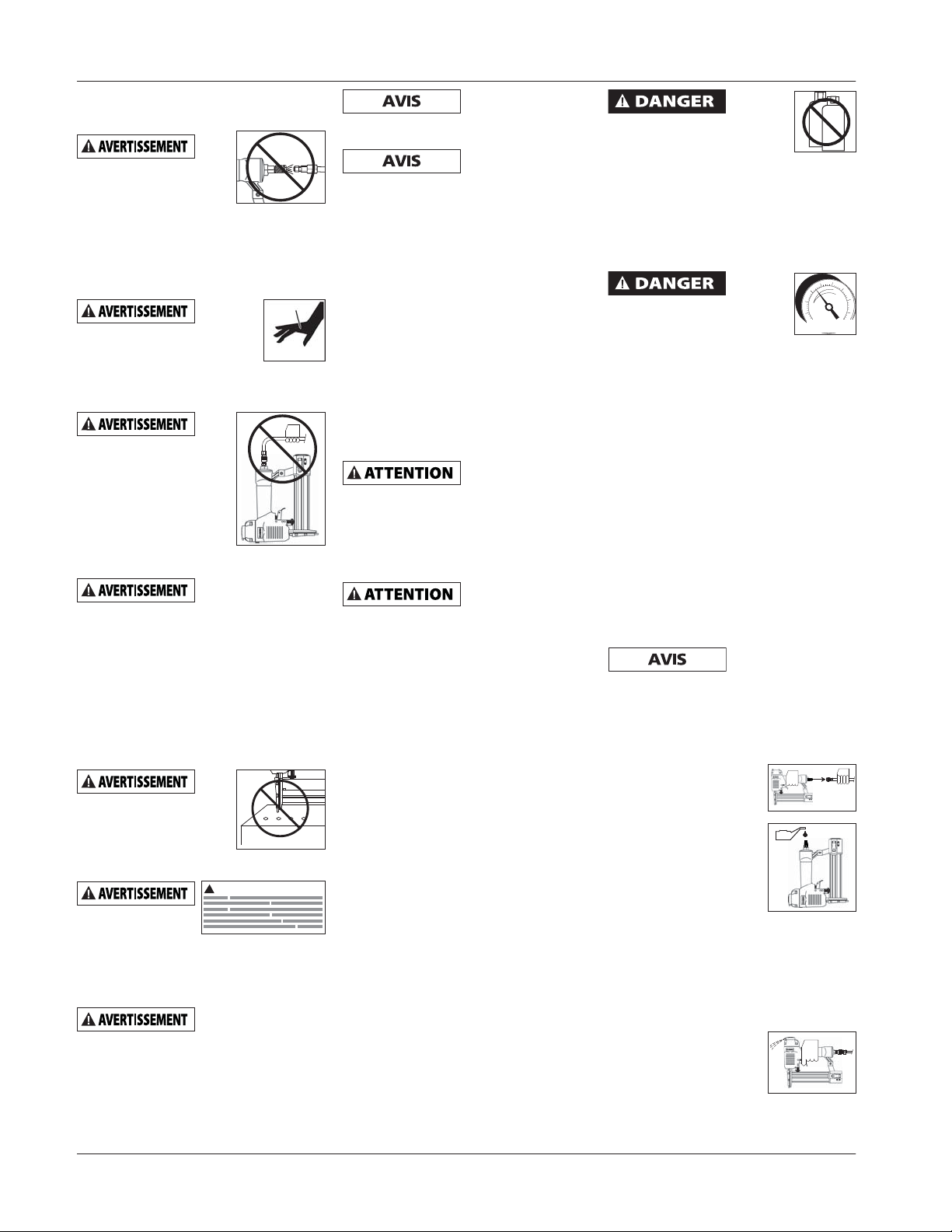

Si l’outil est endommagé, le réparer
avant de l’utiliser. De nombreux
accidents sont causés par des
outils mal entretenus. Il y a un
risque d’éclatement si l’outil est
endommagé.
h. Utiliser seulement les attaches
indiquées dans la section des
Accessoires de ce manuel. Les
attaches non identifiées pour une
utilisation avec cet outil par le
fabricant de l'outil pourraient mener
à des risques de blessures pour les
personnes ou des dommages à l'outil
si utilisées dans cet outil.
i. Choisir un système d'activation de
l'outil approprié en tenant compte
de l'application de travail prévue
pour l'outil.
Ne
jamais
utiliser de l’essence ni les
fluides inflammables pour
le nettoyage de l'outil. Ne
jamais utiliser l'outil près d’un liquide
ou gaz inflammable. Une étincelle
peut allumer les vapeurs et causer une
explosion qui peut résulter en perte de
vie ou blessures graves personnelles.
Ne pas retirer, modifier
ou faire quoique
ce soit qui pourrait
rendre la gâchette
ou le mécanisme de
déclenchement par
contact (WCE) inutilisable. Ne pas faire
fonctionner d'outil qui a été modifié
de cette façon. Cela pourrait mener à la
mort ou à de graves blessures.
Ne toucher à la gâchette
qu'au moment de poser
des attaches. Ne jamais
attacher de conduite d'air à l'outil
ni transporter l'outil en touchant la
gâchette. L'outil pourrait décharger une
attache menant à la mort ou à de graves
blessures. Actionner aussi le verrou de
gâchette à une position sans danger
lorsque l'appareil n'est pas utilisé.
Toujours débrancher
l'outil de la source de
courant en votre absence, en effectuant
des réparations ou son entretien,
en débloquant l'appareil ou en le
déplaçant ailleurs. Le raccordement
du tuyau d’air comprimé doit toujours
s’effectuer AVANT le chargement
du magasin. Ne pas charger l'outil
d'attaches lorsque la gâchette est
enfoncée ou lorsque le mécanisme de
déclenchement par contact (WCE) est
engagé. L’éjection accidentelle d’une
attache peut causer des blessures
graves ou mortelles.
SÉCURITÉ PERSONNELLE
a. Rester vigilant. Il faut regarder ce
que vous faites et utiliser son sens
commun en faisant fonctionner
un outil. Ne pas faire fonctionner
l’appareil si vous êtes fatigué ou
sous l’influence de drogues, d’alcool
ou de médicaments. Un moment
d’inattention en faisant fonctionner
l’outil augmente le risque de
blessures.
b. Il faut s’habiller correctement.
Ne pas porter de bijoux ou de
vêtements amples. Attacher les
cheveux longs. Garder les cheveux,
les vêtements et les gants loin
des pièces mobiles. Les vêtements
amples, les bijoux ou les cheveux
longs augmentent le risque de
blessures si quelque chose se prend
dans les pièces mobiles.
c. Éviter tout démarrage accidentel.
S’assurer que l’interrupteur est
en position d’arrêt (off) avant de
brancher à l’alimentation d’air.
Ne pas transporter l’outil avec le
doigt sur l’interrupteur ni brancher
l’outil à l’alimentation d’air avec
l’interrupteur en marche.
d. Ne pas trop se pencher. Garder bon
pied et bon équilibre en tout temps.
Ceci permet d’avoir un meilleur
contrôle de l’outil dans les situations
imprévues.
e. Utiliser l’équipement de sécurité.
Il faut utiliser un masque
antipoussières, des souliers de
sécurité antidérapants et un casque
de protection appropriés pour les
conditions en cours.
f. Toujours porter une
protection pour les yeux.
g. Toujours porter une
protection auditive en
utilisant l’outil. Toute
exposition prolongée
à des bruits de forte
intensité pourrait
provoquer une perte
auditive.
h. Ne pas attacher le boyau d’air ou
l’outil à votre corps. Fixer le boyau
à la structure pour réduire le risque
de perte d’équilibre si le boyau se
déplace.
i. Toujours assumer que l’outil
contient des attaches. Ne pas
pointer l’outil vers soi ou vers
quelqu’un d’autre qu’il y ait des
attaches ou non.
j. Ne pas clouer
sur le dessus
d’un autre clou. Ceci pourrait faire
dévier le clou qui pourrait alors
frapper quelqu’un ou l’outil pourrait
réagir provoquant des blessures.
k. Retirer le doigt
de la gâchette
lorsqu’on n’enfonce pas d’attaches.
Ne jamais transporter l’outil avec
le doigt sur la gâchette car l’outil
pourrait déclencher l’attache.
Toujours bien
s’équilibrer
pendant la manipulation ou l’utilisation
de l'outil.
Éviter d’utiliser
l'outil pour une
période de temps prolongée. Cesser
d’utiliser l'outil si l’on ressent des
douleurs dans les mains ou dans les
bras.
UTILISATION ET ENTRETIEN
DE L’OUTIL
a. Utiliser des pinces ou tout autre
moyen pratique pour fixer et
supporter le travail à une plate-
forme stable. Tenir le travail de la
main ou contre le corps est instable
et pourrait mener à une perte de
contrôle.
b. Ne pas forcer l’outil. Utiliser le bon
outil pour l’application. Le bon
outil effectuera le meilleur travail
sécuritaire au rythme pour lequel il a
été conçu.
c. Ne pas utiliser l’outil si l’interrupteur
ne met pas l’outil en marche ou ne
l’arrête pas. Tout outil qui ne peut
pas être contrôlé par l’interrupteur
est dangereux et doit être réparé.
d. Débrancher
l'outil de la
source d'air avant tout ajustement,
entretien de l'outil, déblocages,
avant de quitter l'aire de travail,
de charger ou de décharger l'outil.
De telles mesures de précautions
réduisent le risque de blessures.
e. Ranger l’outil lorsqu’il n’est pas
utilisé hors de portée des enfants
et autres personnes non formées.
Un outil est dangereux dans les
mains d’utilisateurs non formés.
f. Il faut entretenir l’outil avec soin.
Gardez un outil de coupe tranchant
et propre. Un outil bien entretenu
aux bords de coupe tranchants est
moins susceptible de bloquer et est
plus facile à contrôler.
g. Vérifier pour tout signe de mauvais
alignement ou grippage de pièces
mobiles, bris de pièces et toute
autre condition qui pourrait affecter
le fonctionnement de l’outil.
Importantes instructions
de sécurité (Suite)

14-Fr
Instructions d’Utilisation SN338K00
Importantes instructions
de sécurité (Suite)
Toujours installer un
raccord ou un tuyau de
raccord sur ou près de
l'outil afin que tout air
comprimé de l'outil soit déchargé au
moment où l'on débranche le raccord
ou le boyau. Ne pas utiliser un clapet ni
autre raccord qui permet que l’air reste
dans l'outil. Cela peut entraîner des
blessures graves ou mortelles.
Ne jamais poser l’embout
de clouage sur la main ou
sur toute autre partie du
corps. L’éjection accidentelle
d'une attache peut causer des blessures
graves ou mortelles.
Never carry the tool by
the air hose or pull the
hose to move the tool or
a compressor. Keep hoses
away from heat, oil and
sharp edges. Replace any
hose that is damaged,
weak or worn. Personal
injury or tool damage
could occur.
Toujours prendre
pour acquis que
l'outil contient des attaches. Respecter
l'outil comme accessoire de travail non
pas un jouet. Donc aucun jeu brutal.
Toujours garder les autres personnes
à une distance de sécurité de l'aire de
travail en cas de décharge accidentelle
des attaches. Ne pas pointer l'outil vers
vous ou vers quelqu'un d'autre qu'il
y ait ou non des attaches dans l'outil.
Le déclenchement accidentel de l'outil
pourrait causer la mort ou de graves
blessures.
Ne jamais enfoncer
les attaches une par-
dessus l’autre. L'attache
pourrait ricocher et
causer la mort ou une
blessure grave de perforation.
Ne pas utiliser
l'outil ni permettre
qu’une autre
personne l’utilise si les avertissements
ou les étiquettes d’avertissement situés
sur le chargeur et corps de l'outil ne
sont pas lisibles.
Ne pas échapper
ni jeter l’outil
car ceci peut causer du dommage le
rendant dangereux à utiliser. Si l’outil
s’est fait échappé ou jeté, l’examiner
soigneusement afin de déterminer s’il
est courbé, fendu ou s’il y a des fuites
ou pièces détachées endommagées.
ARRËTER et réparer avant d’utiliser ,
sinon, il y a risque de blessures graves.
Éviter d’utiliser
l'outil lorsque le
chargeur est vide. Sinon, il y a risque
d’usure accéléré de l’outil.
Nettoyer et vérifier
tous les tuyaux et
raccords avant de brancher l'outil au
compresseur d’air. Remplacer les tuyaux
ou les raccords endommagés ou usés,
sinon, le rendement et la durabilité de
l’outil seront affectés.
SERVICE
a. Tout le travail d’entretien et de
réparation doit être effectué
seulement par un personnel de
réparation qualifié.
b. En réparant ou faisant l’entretien
d’un outil, utiliser seulement des
pièces de rechange identiques.
Utiliser seulement des pièces
autorisées.
c. Utiliser seulement les lubrifiants
fournis avec l’outil ou spécifiés par
le fabricant.
Ne pas apporter
de modifications
à l'outil sans d'abord obtenir une
approbation écrite de Campbell
Hausfeld. N’utilisez pas d'outil si les
écrans ou protecteurs ont été enlevés
ou altérés. Ne pas utiliser l'outil comme
marteau. Cela peut entraîner des
blessures ou endommager l’appareil.
Pour éviter
l’expulsion d’une
attache, débrancher la source d’air et
relâcher la tension du poussoir avant
de procéder au déblocage. Sinon, il y a
risque de blessures.
SOURCE D’AIR
a. Ne jamais brancher à une source
d’air pouvant dépasser 1379 kPa
(200 lb/po²). Une surpression de
l’outil peut mener à un éclatement,
une opération anormale, un bris
de l’outil ou de graves blessures.
Utiliser seulement de l’air comprimé
propre, sec, contrôlé à une pression
nominale ou dans la plage de
pression nominale tel qu’indiqué
sur l’outil. Toujours vérifier avant
d’utiliser l’outil que la source
d’air est ajustée à la pression d’air
nominale ou dans la plage de
pression d’air nominale.
b. Ne jamais utiliser d’oxygène,
de dioxyde de carbone, de gaz
combustible ou tout gaz en bouteille
comme source d’air de l’outil. De tels
gaz peuvent exploser et provoquer
de graves blessures.
Ne pas utiliser comme source
d'alimentation tout type
de gaz réactif, y compris,
mais sans s'y limiter, de
l'oxygène et des gaz combustibles.
Utiliser seulement de l’air comprimé
filtré, lubrifié et réglé. Utiliser un gaz
réactif au lieu d'air comprimé pourrait
faire exploser l'outil ce qui pourrait
provoquer des blessures graves voire la
mort.
Utiliser seulement une source
d'air comprimé à pression
pour limiter la pression d'air
fournie à l'outil. La pression
contrôlée ne doit pas dépasser 827 kPa.
S'il y a une défaillance du régulateur,
la pression livrée à l'outil ne doit pas
dépasser 1 379 kPa. L'outil pourrait
exploser ce qui pourrait mener à la mort
ou à des blessures graves.
CONSERVER CES INSTRUCTIONS
NE LES JETEZ PAS
Mode d’Emploi
GRAISSAGE
Cet outil exige le graissage avant
son usage initial et avant chaque
usage. Si vous utilisez un graisseur en
canalisation, le graissage manuel à
travers la prise d’air n’est pas exigé
quotidiennement.
La surface de
travail peut
être endommagée par le graissage
excessif. Le graissage correct est la
responsabilité de l’utilisateur. Manque
de graisser l'outil correctement peut
raccourcir la durée de l'outil et peut
annuler votre garantie.
1. Débrancher la source
d’air de l'outil avant
de graisser.
2. Tourner la l'outil de
manière à ce que la
prise d’air comprimé
soit dirigée vers le
haut. Introduire 4 ou
5 gouttes d’huile non-
détergente dans la
prise d’air comprimé. Ne pas utiliser
d’huile détergente, d’additif à huile
ni d’huile pour outils à air comprimé.
Ces dernières contiennent des
solvants qui peuvent endommager
les pièces intérieures de l'outil.
3. Après l’addition
d’huile, faire
fonctionner
brièvement l'outil.
Enlever tout excès
d’huile sortant par le déflecteur
d’échappement.
OCO2
827 kPa
!AVERTISSEMENT

15-Fr
Instructions d’Utilisation SN338K00
Mode d’Emploi (Suite)
BRANCHEMENT RECOMMANDÉ
Le branchement recommandé est
illustré ci-dessous.
1. Le compresseur
d’air doit conserver
un minimum de
414 kPa pendant
l’utilisation de l'outil.
L’alimentation d’air insuffisante
peut réduire la puissance de l'outil
et peut affecter l’efficacité de
l’enfoncement.
2. Un graisseur peut
être utilisé pour
fournir la circulation
d’huile à travers
l'outil. Un filtre peut
être utilisé pour
enlever les matières liquides et
solides qui peuvent encrasser les
pièces internes de l'outil.
3. Toujours utiliser des tuyaux
d'admission d'air d'une pression
nominale minimum égale ou plus
grande que la pression de la source
d'alimentation si un régulateur cesse
de fonctionner correctement ou de
1 034 kPa, selon la pression la plus
élevée. Utiliser un tuyau d'air de
6,4 mm (1/4 po) pour les longueurs
jusqu'à 15 m (50 pieds). Utiliser les
tuyaux d’air de 9,5 mm (3/8 po) pour
15m ou plus.
4. Utiliser un régulateur de pression sur
le compresseur avec une pression de
service de 0 - 862 kPa. Un régulateur
de pression est indispensable pour
maintenir la pression de service de
l'outil entre 483 kPa et 758 kPa.
MODE D’OPÉRATION - MÉTHODE
D’EXPULSION SIMPLE
Toujours
déterminer le mode
d’opération avant d’utiliser l'outil.
Sinon, il y a risque de mort ou blessures
graves.
La gâchette doit être tirée chaque fois
qu’un clous soit enfoncé. La cloueuse
peut être actionnée en plaçant le
mécanisme de déclenchement WCE
contre la surface de travail et ensuite en
tirant sur la gâchette.
La gâchette doit être relâchée afin de
rajuster l’outil avant d’enfoncer un
autre clou.
MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT (WCE)
Vérifier le
fonctionnement
du mécanisme de déclenchement par
contact (WCE) avant chaque usage.
Le WCE doit fonctionner avec un
mouvement libre, sans restrictions. Le
ressort WCE doit se retourner au WCE
à sa position complètement allongée
après le surbaissement. Ne pas faire
fonctionner la cloueuse si le mécanisme
de déclenchement WCE ne fonctionne
pas correctement. Ceci peut résulter en
blessures personnelles.
1. Débrancher la source
d’air de l’outil.
2. Enlever tous les
attaches du chargeur
(Voir Chargement-
Déchargement)
3. S’assurer que la
gâchette et le
mécanisme de
déclenchement (WCE)
fonctionnent avec un
mouvement libre sans restrictions.
4. Brancher à nouveau
la source d’air à
l’outil.
5. Appuyer le
mécanisme de
déclenchement par
contact (WCE) sur la
surface de travail sans
actionner la gâchette.
L’outil NE DOIT PAS FONCTIONNER.
Si l’éjection d’une attache se produit
sans que l’on actionne la gâchette,
ne pas utiliser cet appareil. Il y a
risque de blessures.
6. Oter l’outil de la
surface de travail.
Le mécanisme de
déclenchement par
contact (WCE) doit
redescendre à sa position initiale.
L’outil NE DOIT PAS FONCTIONNER.
Si l’éjection d’une attache se
produit lorsqu’on relève l’outil, ne
pas utiliser celle-ci. Il y a risque de
blessures.
7. Actionner
la gâchette.
Appuyer le
mécanisme
de
déclenche-
ment par contact (WCE) sur la
surface de travail. L’outil NE DOIT
PAS FONCTIONNER.
8. Appuyer le
mécanisme
de
déclenche-
ment par
contact
(WCE) sur la surface de travail.
Actionner la gâchette. L’outil DOIT
FONCTIONNER.
Un outil qui ne
fonctionne pas
correctement ne doit pas être utilisé.
Ne pas activer l'outil à moins qu'il soit
placé bien fermement sur la pièce.
1 034 kPa ou plus
414 kPa
Min.
690 kPa
Max.
Branchement minimum recommandé
Bouchon Rapide Raccord
Rapide
Tuyau À
Air
Bouchon Rapide
Raccord
Rapide

16-Fr
Instructions d’Utilisation SN338K00
Mode d’Emploi (Suite)
CHARGEMENT / DÉCHARGEMENT DE
LA CLOUEUSE
1. Toujours débrancher
l'outil à l'alimentation
d'air avant de charger
les attaches.
2. Soulever
le loquet.
Tirer sur le
couvercle
du
chargeur.
3. Remplir un chargeur
d’agrafes avec
les couronnes
chevauchant le rail du
magasin.
4. Pousser le
couvercle du
chargeur en
avant jusqu’à ce
que le loquet
s’enclenche.
5. Toujours retirer toutes les attaches
du chargeur avant de ranger l’outil.
Le déchargement est l’inverse
du chargement, sauf qu’on doit
débrancher l’approvisionnement
d’air avant de décharger.
RÉGLAGE DE PÉNÉTRATION DES
CLOUS
L'outil est muni d’un réglage de
pénétration des clous. Ceci permet de
déterminer à quel profondeur les clous
doivent être enfoncés.
1. Régler la pression de
fonctionnement de manière à ce
que la force d’éjection des clous
soit constante. Ne pas dépasser
la pression de fonctionnement
maximum de 690 kPa.
2. Pour faire
pénétrer un
clou moins
profondément,
tourner la
roue (C) vers la
droite jusqu'à
la profondeur
recherchée.
3. Pour enfoncer
un clou plus
profondément,
tourner la
roue (C) vers la
gauche jusqu'à
la profondeur recherchée.
4. Après chaque réglage, s’assurer que
le mouvement de la gâchette et du
mécanisme de déclenchement par
contact (WCE) puisse s’effectuer vers
le haut ou vers le bas sans difficulté.
AJUSTEMENT DE LA DIRECTION
D’ÉCHAPPEMENT
L'outil est équippé
d’un déflecteur
d’échappement
orientable.
Ceci permet le
changement de
direction de l’échappement. Orienter le
déflecteur à la position désirée.
Instructions de Maintenance
de l’Utilisateur
DÉBLOCAGE DE LA L'OUTIL
1. Débrancher la
cloueuse de la
source d’air.
2. Retirer tous les clous
du chargeur (Voir
“Déchargement /
Chargement de la
cloueuse”).
Si cette précaution n’est pas prise,
l’éjection accidentelle de clous peut
se produire lorsque l’on démonte le
nez de l’appareil.
3. Oter les (3) vis à tête cylindrique
du nez de l’appareil et déposer
la plaque de garniture, la plaque
d’espacement et le mécanisme de
déclenchement par contact (WCE)
afin que le clou bloqué soit visible.
4. Remettre en place tous les éléments
en inversant les étapes décrites en 3.
5. S’assurer que le mouvement de
la gâchette et du mécanisme de
déclenchement par contact (WCE)
puisse s’effectuer vers le haut ou vers
le bas sans difficulté.
SUPPORT TECHNIQUE
Pour tout renseignement sur le
fonctionnement ou la réparation de
cet outil, veuillez utiliser notre numéro
d’assistance 1-800-543-6400 ou pour
obtenir d’autres copies de ce manuel.
ATTACHES ET PIÈCES DE RECHANGE
N’utiliser que des
clous Nº 18 de
Campbell Hausfeld (ou un équivalent
- Voir la note “Compatibilité avec
d’autres appareils”). La performance
de l’outil, sa sécurité et sa durabilité
pourraient être réduites si l’on utilise
les mauvaises attaches. Lors d’une
commande de pièces de rechange ou de
clous, préciser le numéro de pièce.
RÉPARATION DE LA L'OUTIL
Seul le personnel dûment qualifié
devrait réparer l’outil en utilisant des
pièces de rechange et des accessoires
Campbell Hausfeld authentiques ou des
pièces et accessoires qui fonctionnent
de manière équivalente.
MÉTHODE D’ASSEMBLAGE POUR LES
JOINTS D’ÉTANCHÉITÉ
Les pièces internes doivent être
nettoyées et graissées pendant la
réparation d'un outil. Utiliser le Parker
O-lube ou l’équivalent sur tous les
joints toriques. Chaque joint torique
doit être enrobé avec du O-lube avant
l’assemblage. Utiliser un peu d’huile sur
toutes les surfaces mouvantes et pivots.
Après le remontage, ajouter quelque
gouttes d’huile sans détergent 30W ou
l’équivalent à travers la canalisation
d’air avant de faire l’essai.
RANGEMENT
L'outil doit être rangé dans un endroit
frais et sec.
Tourner
(C)
Bouchon
d’échappement
Rail du magasin

17-Fr
Instructions d’Utilisation SN338K00
Attaches
AGRAFES
Les attaches pour finition Campbell Hausfeld sont disponibles aux magasins dans votre quartier. Pour de l’assistance, composer
le 1-800-543-6400. Les attaches Campbell Hausfeld sont conformes ou supérieurs à la norme ASTM F1667.
Modèle Longueur
Calibre
de Fil
Taille de
Tête Pointe Fini Collation
Clous par
Rangée
Clous par
Boîte
FN158K00 12,7 mm
(1/2 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 5000
FN168K00 15,9 mm
(5/8 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 5000
FN180615 12,7 mm
(1/2 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 1000
FN180620 19,1 mm
(3/4 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 1000
FN180625 2,54 cm
(1 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 1000
FN180630 3,18 cm
(1-1/4 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 1000
FN208K00 19,1 mm
(3/4 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 5000
FN258K00 2,54 cm
(1 po)
18 1/4 po Burin Galvanisé / Enduit de Vinyle Adhésive 100 5000
INFORMATION D’INTERCHANGEABILITÉ
Les attaches utilisées dans l'outil Pour Finition SN338K00 sont convenables au: Senco LN4450, SJS-LR, SKS L11-15, Hitachi N3804A,
Duofast BN-1832S, KN-1848, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40 et Porter Cable NS100.

18-Fr
Instructions d’Utilisation SN338K00
Guide de Dépannage
Cessez l’utilisation de la cloueuse immédiatement en cas des problèmes suivants, car il résultat risque
de blessures graves. Toutes réparations doivent être effectuées par un Technicien Qualifié ou par un
Centre De Service Autorisé.
Problème Cause(s) Solution(s)
Fuite d’air à l’endroit de la
soupape de la gâchette
Joints torique endommagés dans le carter
de la soupape de la gâchette
Remplacer les joints toriques
Fuite d’air entre le carter et
le nez
1. Joints torique endommagés 1. Remplacer les joints torique
2. Amortisseur endommagé 2. Remplacer l’amortisseur
Fuite d’air entre le carter et
le capuchon
1. Vis desserrées 1. Serrer les vis
2. Joint d’étanchéité endommagé 2. Remplacer le joint d’étanchéité
La cloueuse saute un clou
pendant l’expulsion
1. Amortisseur usé 1. Remplacer l’amortisseur
2. Saleté dans la pièce du nez 2. Nettoyer la rainure du chassoir
3. Saleté ou dommage qui empêche le
fonctionnement libre des clous ou du
poussoir dans le chargeur
3. Nettoyer le chargeur
4. Ressort de poussoir endommagé 4. Remplacer le ressort
5. Circulation d’air insuffisante à la
cloueuse
5. Inspecter le raccord, tuyau ou le
compresseur
6. Joint torique du piston usé ou manque
de lubrification
6. Remplacer les joints torique. Graisser.
7. Joint torique de la soupape de gâchette
endommagé
7. Remplacer les joints torique
8. Fuites d’air 8. Serrer les vis et raccords
9. Fuite du joint étanchéité du capuchon 9. Remplacer le joint d’étanchéité
La cloueuse fonctionne
lentement ou a une perte de
puissance
1. Graissage insuffisant de la cloueuse 1. Graisser la cloueuse
2. Rupture du ressort du capuchon de
cylindre
2. Remplacer le ressort
3. Orifice d’échappement du capuchon
obstrué
3. Remplacer les pièces internes endommagées
Blocage des clous 1. Guide du chassoir usé 1. Remplacer le guide
2. Clous de mauvaise taille 2. Utiliser les clous de taille recommandée
3. Clous courbés 3. Remplacer les clous
4. Vis du chargeur ou nez dégagés 4. Serrer les vis
5. Chassoir endommagé 5. Remplacer le chassoir
Fuite d’air à la tige de
soupape de la gâchette
Joint toriques ou joints d’étanchéité
endommagés
Remplacer les joints toriques ou les joints
d’étanchéité

19-Fr
Instructions d’Utilisation SN338K00
Date Entretien Exécuté Éléments de Remplacement Requis
Enregistrement d’Entretien

20-Fr
Instructions d’Utilisation SN338K00
Garantie Limitée
1. DURÉE: À partir de la date d’achat par l’acheteur original comme suit - Un An.
2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio,
45030, Téléphone: [phone]
3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.
4. PRODUITS COUVERTS PAR CETTE GARANTIE: Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques,
pistolets vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par le
Garant.
5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication considérables qui se révèlent pendant la
période de validité de la garantie.
6. LA PRÉSENTE GARANTIE NE COUVRE PAS:
A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE SONT
LIMITÉES À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est
utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix
(90) jours à compté de la date d’achat. Quelques Provinces (États) n’autorisent pas de limitations de durée pour les
garanties implicites. Les limitations précédentes peuvent donc ne pas s’appliquer.
B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU
MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas
l’exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas
s’appliquer.
C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant pas
les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l’utilisation abusive par l’acheteur,
la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l’enlevage ou la
modification de n’importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera
annulée.
D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit.
E. Articles ou services qui sont exigés pour l'entretien du produit; Joints torique, ressorts, amortisseurs, écrans de débris,
lames d'entraînement, fusibles, batteries, joints d'étanchéité, garnitures ou joints, buses de fluide, aiguilles, buses de
sablage, graisses, tuyaux de matériaux, cartouches filtrantes, pales de moteur, abrasifs, lames, meules de coupage,
burins, fixe-burins, coupeuses, douilles de serrage, mandrins. mâchoires de rivet, lames de tournevis, tampons de
sablage, tampons de sauvegarde, mécanisme de percussion ou toute pièce qui n’est pas indispensable et qui n’est pas
indiquée. Ces articles seront couverts pour quatre-vingt-dix (90) jours à partir de la date d'achat original. Les articles
soulignés sont garanties pour défauts de matière et de fabrication seulement.
7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des
produits ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.
8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE:
A. Fournir une preuve d’achat datée et un état d’entretien.
B. Appelez Campbell Hausfeld [phone] pour obtenir vos options de service sous garantie. Les frais de transport
sont la responsabilité de l’acheteur.
C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.
9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE: La réparation
ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la
disponabilité des pièces de rechange.
Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis.
L’acheteur peut également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.
