Canofix Eco Friendly Canopy User manual

Installation Manual
KOREA HOT FIX CO.
*Required Tools
Thank you for purchasing CANOFIX. Please give us a call or email
if you have any questions regards to installation.


설치매뉴얼
캐노픽스를 구매해주셔서 감사합니다.
설치관련 문의사항은 전화 또는 이메일로 문의해주세요
031-977-0888 ~9 fax:[phone]
캐노픽스차양 설치 시 필요한 홈픽스 공구
[email protected]
캐노픽스

2
Assembly Contents 조립 구성품
3/8
*
100
세트앙카
anchor
X 4
X 1
뒤고정대
Rear fixing bar
X 2
38 마감캡 sts cap
X 2
마감재
Gasket edge cover
X 1
지붕재(폴리카보네이트)
Roofing
SCF
브라켓
bracket
19.1 마감캡 sts cap
X 2
트렌스
머신
후렌치
너트
X 6
X 5
앞고정대
Front fixing bar
앞고정대는 설치전 미리 아래 그림처럼
그라인더로 컷팅을 해둔다.
중간지지대
Support bar
X 1
X 1
▶ 브라켓은 설치전 미리 용접하여둔다
▶ 기본형
▶ 기본형
▶ 옵션
▶ 옵션
▶ For sandwich panel or drivit :
After drill anchor holes using a bit(14mm), connect with fit bolt.
단열재두께
단열재두께+50mm
브라켓
Wall
단열재
브라켓
12.7원파이프
Wall
12.7 round pipe
Bracket Bracket
Insulation Thickness +50mm
Insulation Thickness WallWall
Wall Insulation
단열재두께
단열재두께 단열재
샌드위치 판넬이나 드라이비트 시공법

3
Attention:
You are solely responsible for determining whether the handling, storage, assembly, installation or use of this
product is safe and appropriate in any location or for any given application. Canox Co.,Ltd. is not responsible for
any damages or injury to you, any other person or any property resulting from the improper handling, storage,
installation, assembly or use of this product, or the failure to follow Canox Co.,Ltd. written instructions
regarding the handling, storage, installation, assembly and use of this product. This product is intended for
normal residential use only. Do not use this product for any application that is not recommended in these
instructions or building codes in eect in location where this product will be used. Always take care and use
appropriate safety equipment (including eye protection) when assembling or installing this product.

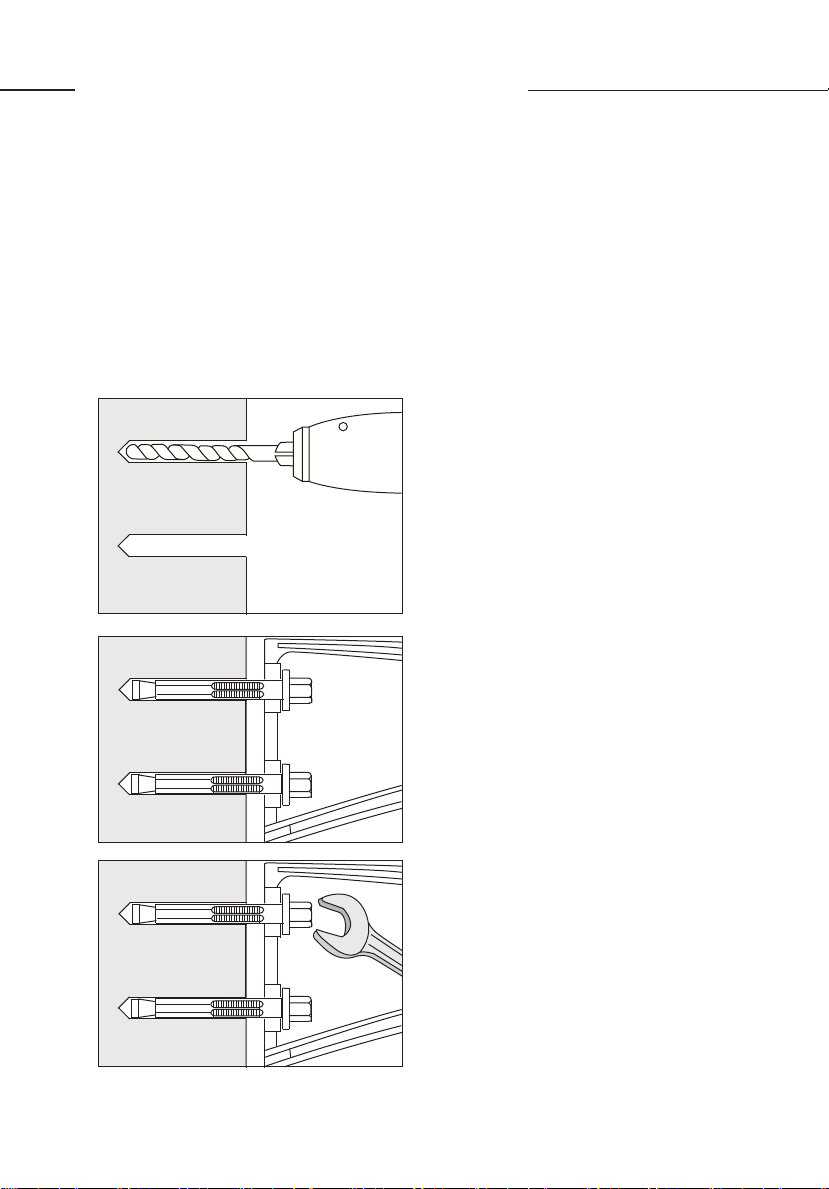

How to use Anchor Bolt
Use a bit whose diameter equals
the anchor diameter.
Determine proper size bit for
anchor used.
Drill hole to any depth exceeding
minimum embedment. Clean hole.
Insert assembled anchor into hole,
so that washer or head is ush with
materials to be fastened. *DO NOT
unscrew the head. Insert it as is. If it
is sti, use rubber hammer to insert.
Expand anchor by tightening nut
or head 2 to 3 turns.
3.
2.
1.
Brick Wall
Brick Wall
Brick Wall
주의:
제품의 취급, 보관, 조립, 설치에 대한 결정 여부는 전적으로 귀하의 책임입니다.주식회사 캐노픽스는 부적절한 취급,보관,
설치, 조립 또는 제품의 사용 또는 이와 관련하여 설명서를 따르지 않아 야기된 물적 재산의 손해, 인적 부상에 대해
책임지지 않습니다. 이 제품은 일반적인 주거용 전용으로 만들어졌습니다. 이 설명서 또는 제품이 설치될
지역에서 시행되는 빌딩에서 권장하지 않는 곳에 적용하거나 응용하지 마세요.
제품의 조립하거나 설치할 때 항상 조심하고 적합한 안전 장비를 사용하세요 (보호안경 포함).
앙카의 직경과 동일한 직경의 비트를 사용하여
앙카길이보다 길게 깊숙이 드릴로 앙카삽입홀을
뚫으세요
뚫어놓은 삽입홀을 이물질이 없도록 깨끗하게
청소하세요
너트 또는 헤드를 수차례 돌려 조여서 앙카를
고정하세요.
앙카볼트 사용(고정)법
와샤 또는 헤드가 전체적으로 수평을 이루는지
확인하고 앙카를 고정하기위해 뚫어놓은 홀에
삽입하세요
*헤드를 풀지 말고 그대로 삽입하세요. 만약
뻑뻑하다면 (고무) 망치를 사용하여 삽입하세요.

4
Creating an anchor hole.
앙카삽입홀 만들기
Fixation use a bracket and anchor.
브라켓, 앙카로 고정하기
Bracket fixed position
80~100mm recommended
Full length of CANOFIX
Bracket fixed position
80~100mm recommended
브라켓 고정위치
80~100mm 권장 캐노픽스의 전체 설치길이
In the case of a wooden wall using screw for wood
나무로 된 벽에
목재용 스크류를 사용하세요
1
2

5
Rear fixing bar
중간지지대
앞고정대
Please push the rear fixing bar to the end wall.
뒤고정대를 벽쪽으로 끝까지 밀어넣으세요.
Push the Intermediate support bar on the middle of the bracket and
place the front fixing bar in front of the bracket.
브라켓 중간부분에 중간지지대를 위에서 밀착시키고
브라켓 앞쪽에 앞고정대를 삽입한다.
Rear fixing bar
Top
Bottom
3
4

6
빗물받이용으로 사용시 넥산 끼우는 방법 빗받이 사용하지 않을 시
넥산고정용
Please insert the lexan in between the rear fixing bar
and front fixing bar.
뒤고정대와 앞고정대 각각의 홈사이로 넥산을 밀어넣으세요.
브라켓 고정용 활대를 안쪽에 끼운후 아래로 밀착후 그림과 같이
볼트로 체결한다.
5
6

7
파이프위치를 잘 잡은후 파이프와 브라켓을 용접하여 고정하여
흔들리지않도록 한다.
The Intermediate support and front fixing bar are closed by a
cap and lexan(roofing) ends also finished with a finishing
material.
중간지지대와 앞고정대에 캡으로 마감하고 넥산(지붕재)
양끝도 마감재를
씌워 마무리한다.
Finished with silicon gun to
prevent water leak
(Use only silicon for lexan)
누수방지를 위해 실리콘건으로 마무리하기
(넥산전용 실리콘사용)
7
8
9
