cardiobull S14 User manual

INHALTSVERZEICHNIS ................................................................................. 2
GEWÄHRLEISTUNGSBESTIMMUNGEN ..................................................... 3
WICHTIGE SICHERHEITSHINWEISE .......................................................... 4
EXPLOSIONSZEICHNUNG............................................................................ 6
KOMPONENTEN............................................................................................. 7
TEILELISTE ..................................................................................................... 8
MONTAGE....................................................................................................... 11
WIDERSTANDSREGLER .............................................................................. 15
COMPUTERFUNKTIONEN ........................................................................... 16
AUFWÄRMEN UND DEHNEN....................................................................... 22
TRAININGSHINWEISE.................................................................................. 24
PULSMESSTABELLE .................................................................................... 25
WARTUNG UND PFLEGE ............................................................................. 26
STÖRUNGSSSUCHE .................................................................................... 27
GEWÄHRLEISTUNGSRECHT...................................................................... 28
GARANTIEBEDINGUNGEN.......................................................................... 29
TABLE OF CONTENT
WARRANTY TERMS...................................................................................... 31
IMPORTANT SAFETY INSTRUCTIONS ...................................................... 32
EXPLODED DIAGRAM .................................................................................. 34
COMPONENTS .............................................................................................. 35
PART LIST....................................................................................................... 36
ASSEMBLY INSTRUCTION .......................................................................... 39
ADJUSTMENT ................................................................................................ 43
COMPUTER INSTRUCTION......................................................................... 44
EXERCISE INSTRUCTIONS......................................................................... 50
PULSE MEASURING TABLE ........................................................................ 52
WARRANTY DEVICE..................................................................................... 53
INHALTSVERZEICHNIS

33
GEWÄHRLEISTUNGSBESTIMMUNGEN
WICHTIG
Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte
deshalb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden.
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren.
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe
der Kundennummer bzw. Rechnungsnummer an Ihren Händler
oder direkt an uns.
Unsere Serviceadresse: [email protected]
Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können,
beachten Sie bitte folgende Vorgehensweise:
1. Ist ein bestimmtes Teil beschädigt?
Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.
2. Liegt eine Störung beim Gerät vor?
Sollten Sie die Möglichkeit einer Videoaufnahme z.B. Handykamera haben,
nehmen Sie die Störung auf und senden uns das VIdeo- oder Bildmaterial zu.
FITNESS WELLNESS E-BIKE
D-41542 Dormagen
E-Mail: [email protected]
Internetadresse: http://www.asviva.de

4
WICHTIGE SICHERHEITSHINWEISE
• Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden
und Verschleiß geprüft wird. Dabei ist ein besonderes Augenmerk auf die Endkappen / Rollen der
 Standfüße,dieTrittpedale,dieHandgri󰀨eunddiebeweglichenElementezurichten.
• Wenn Sie dieses Gerät weitergeben oder von einer anderen Person benutzen lassen, stellen Sie
sicher, dass derjenige den Inhalt dieser Gebrauchsanleitung kennt.
• Dieses Gerät darf immer nur von einer Person zum Trainieren benutzt werden.
• Überprüfen Sie vor der ersten Benutzung und auch später in regelmässigen Abständen alle
Schrauben, Bolzen und andere Verbindungen auf Ihren festen Sitz.
• Entfernen Sie alle scharfkantigen Gegenstände aus dem Umfeld des Gerätes, bevor Sie mit den
Training beginnen.
• Trainieren Sie nur auf dem Gerät, wenn es einwandfrei funktioniert.
• Defekte Teile sind sofort auszutauschen und oder das Gerät bis zur Instandsetzung nicht mehr zu
benutzen.
• Eltern und andere Aufsichtspersonen sollten sich Ihrer Verantwortung bewusst sein, da aufgrund
des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder mit Situationen zu rech-
nen ist, für die die Trainingsgeräte nicht gebaut sind.
• Wenn Sie Kinder an dem Gerät trainieren lassen, sollten Sie deren geistige und körperliche Ent-
wicklung und vor allem deren Temperament berücksichtigen. Sie sollten die Kinder ggf.
beaufsichti gen und vor allem auf die richtige Benutzung des Gerätes hinweisen. Als Spielzeug sind
die Trainingsgeräte auf keinen Fall geeignet.
• Bitte beachten Sie beim Aufstellen des Gerätes, dass in jede Richtung ausreichend Freiraum vor-
handen ist.
• Kinder sollten nicht unbeaufsichtigt in die Nähe des Gerätes kommen, da sie aufgrund Ihres natür-
lichen Spieltriebes das Gerät in einer Art und MODE gebrauchen könnten, wofür es nicht vorgese
hen ist und dadurch können Unfälle entstehen.
• Bitte beachten Sie, dass inkorrektes und exzessives Training Ihre Gesundheit gefährden kann.
• Bitte beachten Sie, dass Hebel und andere Einstellmechanismen nicht in den Bewegungsbereich
während der Übung ragen und den Ablauf stören.
• Beim Aufstellen des Gerätes sollten Sie darauf achten, dass das Gerät stabil steht und evtl. Boden
unebenheiten ausge¬glichen werden.
• Tragen Sie immer Trainingskleidung und Schuhe, die für ein Fitnesstraining geeignet sind, wenn
 SieaufdemGerättrainieren.DieKleidungmusssobescha󰀨ensein,dassdiesenichtaufgrund
Ihrer Form (z.B. Länge) während des Trainings irgendwo hängen bleiben kann. Die Schuhe sollten
passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und
eine rutschfeste Sohle besitzen.
• Grundsätzlich sollten Sie vor der Aufnahme eines Trainings Ihren Arzt konsultieren.
• Er kann Ihnen konkrete Angaben machen, welche Belastungsintensität für Sie geeignet ist und
Ihnen Tipps zum Training und zur Ernährung geben.

5
Bitte lesen Sie die Anleitung genau durch, bevor Sie mit den Zusammenbau beginnen!
Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch
zu festes anziehen beeinträchtigt wird.
Bewegliche Gelenkteile ( Gleitträger usw. ) müssen von Zeit zu Zeit mit handelsüblichem Schmierfett
eingefettet werden.
• Bauen Sie das Gerät nach der Aufbauanleitung auf und verwenden Sie nur die für den Aufbau des
 GerätesbeigefügtengerätespezischenEinzelteile.KontrollierenSievorderMontagedieVollstän
digkeit der Lieferung anhand der Stückliste der Montage- und Bedienungsanleitung.
• Stellen Sie das Gerät an einem trockenen, ebenen Ort auf und schützen Sie es vor Feuchtigkeit.
Sofern Sie den Aufstellort besonders gegen Druckstellen, Verschmutzungen oder ähnlichen schüt
zen möchten, empfehlen wir Ihnen eine geeignete, rutschfeste Unterlage unter das Gerät zu legen.
• Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und
von entsprechend informierten bzw. unterwiesenen Personen benutzt werden.
• Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere anormale Symptome verspü-
ren, stoppen Sie sofort das Training und konsultieren Sie. Ihren Arzt.
• Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer
weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen.
• Achten Sie darauf, dass Sie und andere Personen sich niemals mit irgendwelchen Körperteilen in
den Bereich von sich bewegenden Teilen begeben.
• Beachten Sie bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markier-
te, maximale Einstellposition.
• Trainieren Sie nie unmittelbar nach Mahlzeiten!
• Untersuchen sie das Gerät vor jedem Gebrauch auf lose Bestandteile.
• Stellen Sie das Gerät nur auf stabilen Flächen ab.
• Das Gerät nicht verwenden, wenn Sie mehr als 120 Kg wiegen.

6

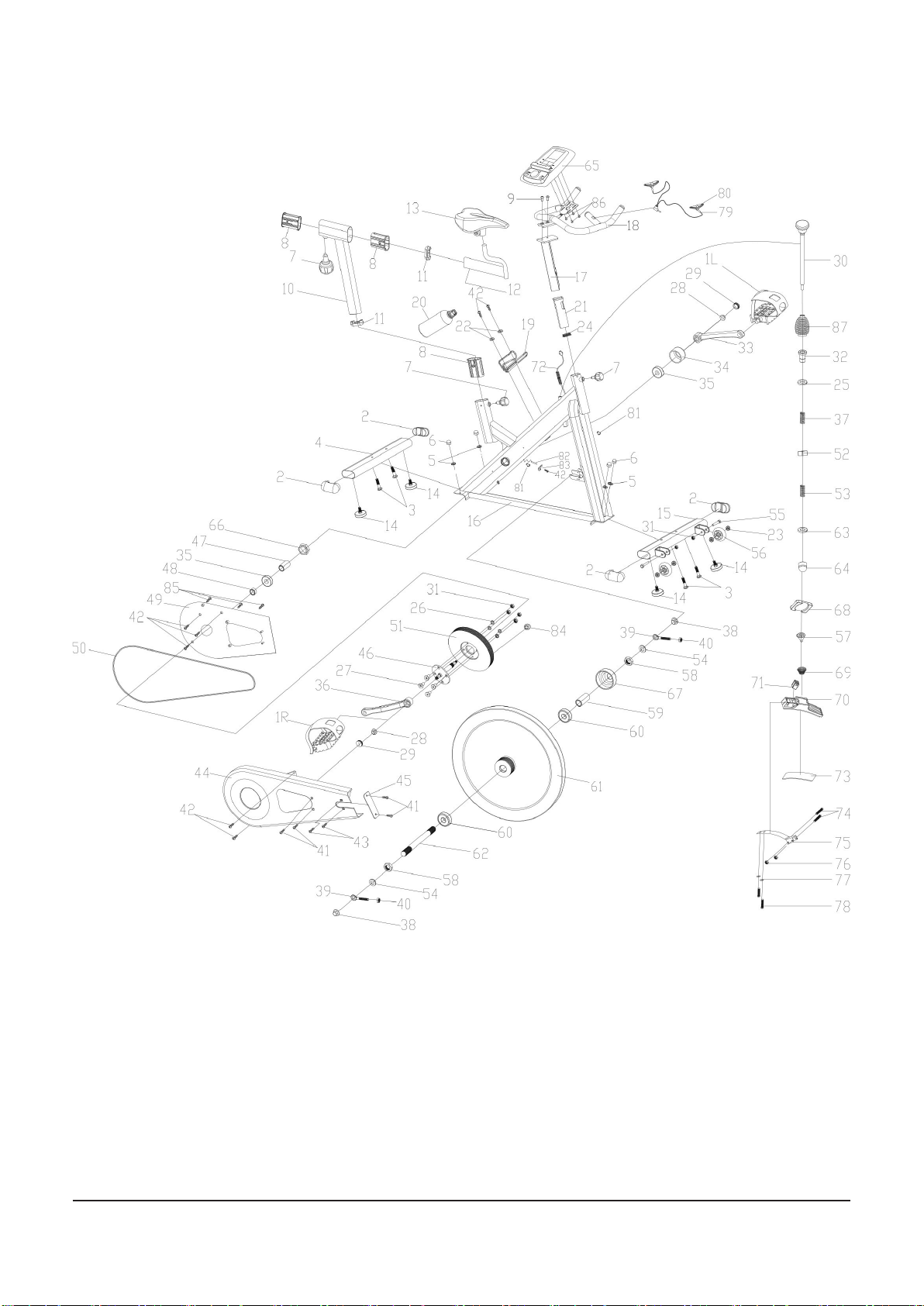

EXPLOSIONSZEICHNUNG

7

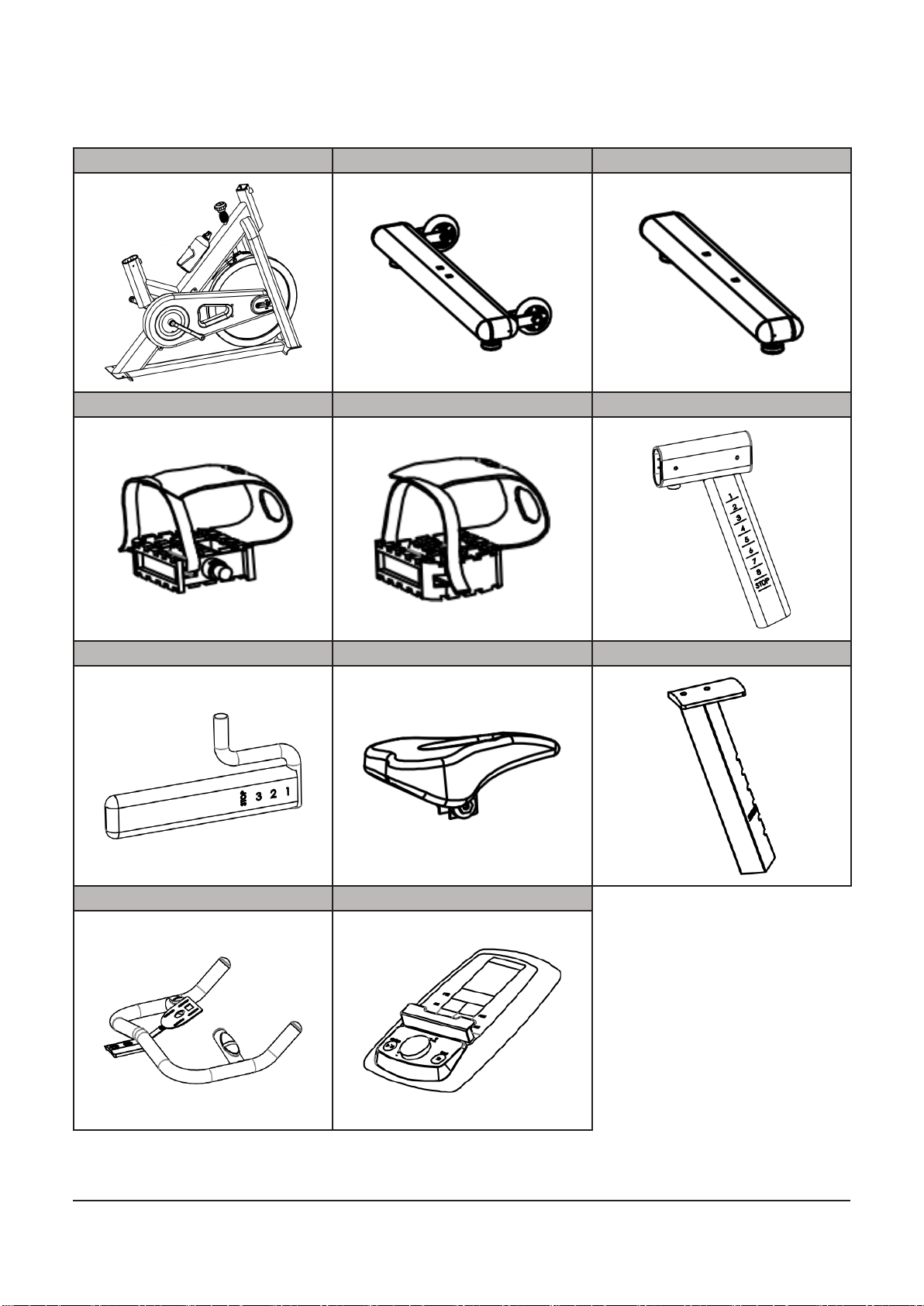

KOMPONENTEN
16. Hauptrahmen x 1 15.Vorderer Stabilisator x 1 4. hinterer Stabilisator x 1
1L. linker Pedal x 1 1R. rechter Pedal x 1 10. Sattelstange x 1
12. Sattelstütze x 1 13. Sattel x 1 17. Lenkerstange x 1
18. Lenker x 1 65. Computer x 1

8
TEILELISTE
Teilenummer Beschreibung Spezikationen Menge
1 Pedal JD-304 M18 * 1.5 ( SPD ) 1
2 Endkappe 80 * 40 * 1.5 mm 4
3 Schlossschraube GB/T 12-1988 M8 * 52 4
4 Stabilisator hinten 1
5 Unterlegscheibe GB/T 95-2002 8 4
6 Hutmutter GB/T 802-1988 M8 ( H=16mm ) 4
7 Verstellknopf φ40*35/(M8x25) 3
8 Plastikhülse 70 * 30 * 1.5 mm 3
9 Bolzen GB/T 70.1 - 2000 M10 * 20 2
10 Sattelstange 1
11 Plastikkappe 70 * 30 * 1.5 mm 2
12 Sattelstütze 1
13 Sattel DD-2681 1
14 Füsse φ40*35/(M8*25) 4
15 Stabilisator vorne 1
16 Hauptrahmen 1
17 Lenkerstange 1
18 Lenker 1
19 Flaschenhalter φ6 1
20 Flasche φ73*215 1
21 Plastikhülse 38 * 38 * 1.5 mm Vierkantrohr 1
22 Unterlegscheibe GB/T 95-2002 6 2
23 Kugellager 608ZZ 4
24 Plastikstopper 38 * 38 * 1.5 mm Vierkantrohr 1
25 Unterlegscheibe φ16*φ10.2*t.15 1
26 Elastische Scheibe GB/T 859-1987 8 4
27 Fixierungsschraube GB/T 70.3 - 2000 M8 * 18 4
28 Sechskantmutter GB/T 6177.2 - 2000 M10 * 1.25 2
29 Abdeckkappe Pedalkurbel φ23*7.5 2
30 Widerstandsregler M10 * 225 1
31 Kontermutter GB/T 889.1-2000 M8 6
32 Plastikhülse φ21.1*φ18*φ10.2*27.5 1
33 Pedalkurbel links M18 * 1.5-LH 1
34 Abdeckung Kurbelgehäuse φ56*28 1
35 Kugellager 6004ZZ 2
36 Pedalkurbel rechts M18 * 1.5 1
37 Feder 1.8 * 40 1
38 Sechskantmutter M12 * 1.25 2
39 Einstellschraube M6*57*φ12 2
40 Kontermutter GB/T 41-2000 M6 2

9
Teilenummer Beschreibung Spezikationen Menge
41 Schraube GB/845-85 ST4.2X9.5F 4
42 Schraube GB/T 15856.1-2002 ST4.2X19 8
43 Schraube GB/T 15856.1-2002 ST4.2X13 2
44 Riemenverkleidung 636 * 265 * 40 mm 1
45 Kleine Abdeckung 108 * 37 * 3.5 mm 1
46 Achse φ20*110*156 1
47 Befestigungshülse φ25*φ20.05*41.1 1
48 Befestigungshülse φ25*20.05*9 1
49 Innere Abdeckung 451 * 261 * 13.5 1
50 Riemen 53in 1
51 Antriebsscheibe φ200*24 1
52 Vierkantmutter 16 * 16 * 15 ( M10 ) 1
53 Feder φ1.0x55 1
54 Unterlegscheibe GB/T 95-2002 12 t1.5 2
55 Schraube GB/T 5780-2000 M8*40 2
56 Transportrolle φ69x26 2
57 Bremsteil φ16.4*16 1
58 Mutter M12 * 1.25 H=7 2
59 Hülse φ16*φ12.1*36 1
60 Lager 6001ZZ 2
61 Schwungscheibe 20kg 1
62 Spindel φ12*155 1
63 Unterlegscheibe 3 φ14*φ6*T2.5 1
64 Hutmutter GB/T 802-1988 M6 1
65 Computer SI8210 1
66 Befestigungsmutter 28 * M20 * 1 1
67 Abdeckung Schwungscheibe φ59*35 1
68 Federdeckel 32 * 23 * 2 1
69 Feder φ2.2 1
70 Bremsklotz 200 * 47 * 30 1
71 Bremsdruck 14 * 9 * 14 1
72 Sensorkabel L = 1400 1
73 Bremslz 113 * 25 * 8 1
74 Schraube GB/T 5780 - 2000 M5 * 30 2
75 Bremsenhalterung 1.0 1
76 Kontermutter GB/T 889.1-2000 M5 2
77 Unterlegscheibe GB/T 859-1987 5 2
78 Schraube GB/T 5780-2000 M5 * 10 2
79 Pulskabel L=700 1
80 Handpulssensor φ25rohr 2

10
Teilenummer Beschreibung Spezikationen Menge
81 Plastikkappe φ14*14 2
82 Sensor SR-212 1
83 Sensorhalterung LTF8163 1
84 Magnet c-02Z 1
85 Schraube GB/T 845-1985 ST 4.2 * 19 3
86 Schraube M5 4
87 Teleskopfeder φ40.6*60 1

11
MONTAGE
WARNUNG!:
Gehen Sie äußerst sorgfältig mit den Teilen um. Unkorrekte Montage kann Verletzungen hervorrufen.
BEACHTEN SIE:
Bevor Sie mit der Montage starten, lesen und verstehen Sie alle Instruktionen.
Schritt 1
Setzen Sie den vorderen Stabilisator ( 15 ) auf den Hauptrahmen ( 16 ). Schieben Sie von unten die
Schrauben ( 3 ) durch den Stabilisator und den Hauptrahmen und setzen von oben die Unterlegschei-
ben ( 5 ) und die Hutmuttern ( 6 ) auf und ziehen diese fest.
Anschliessend wiederholen Sie diesen Vorgang mit dem hinteren Stabilisator ( 4 ) und dem Hauptrah-
men ( 16 ).

12
Schritt 2
SchraubenSiedenVerstellknopf(7)indievorgeseheneÖ󰀨nung.AnschliessendführenSiedieverti-
kaleSitzstange(10)indieÖ󰀨nungundziehendenVerstellknopfnachhinten,damitdieseeingeführt
werden kann. Wenn Sie die passende Höhe eingestellt haben, lasssen Sie den Verstellknopf los, damit
die vertikale Sitzstange einrasten kann.
Anschliessend drehen Sie den Knopf bis dieser fest angezogen ist.
FührenSiejetztdieSattelstütze(12)durchdieSattelstange(10)undxierendiesemitdemzweiten
Verstellknopf ( 7 ).
Den Sitz ( 13 ) befestigen Sie am Ende an der Sitzstange mit den bereits angebrachten Muttern.

13

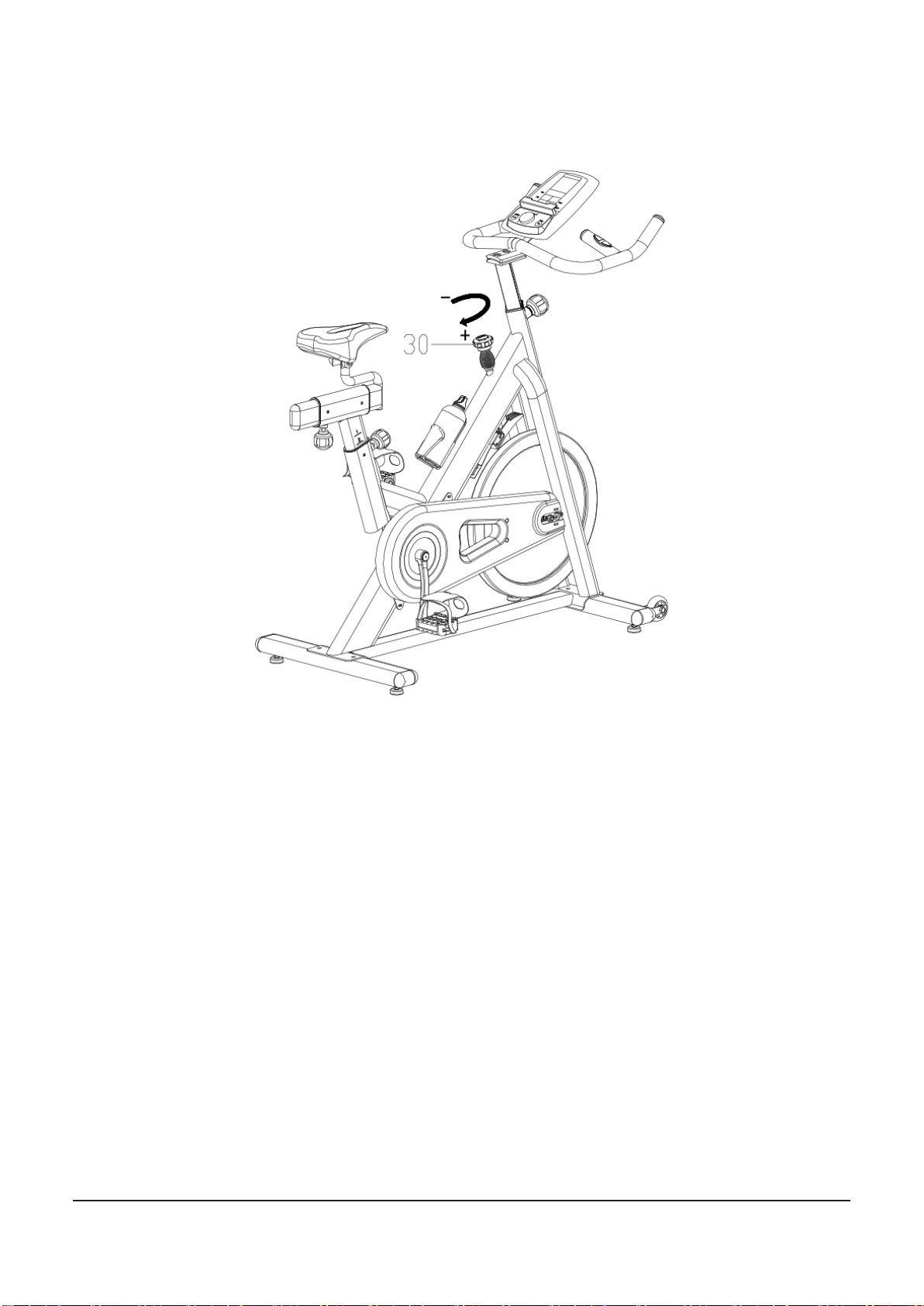

Schritt 3
Führen Sie die Lenkerstange ( 17 ) in die Lenkerstütze von dem Hauptrahmen. Um diese einzuführen,
müssen die den Knopf ( 7 ) nach hinten ziehen. Lassen Sie diesen los, sobald Sie die gewünschte
Höhe eingestellt haben, damit die Lenkerstange einrasten kann.
Drehen Sie den Verstellknopf anschliessend fest.
Verbinden Sie den Lenker ( 18 ) mit der Lenkerstange ( 17 ) mit Hilfe der Schrauben ( 9 )
Der Computer ( 65 ) wird an den Lenker mit 4 Schrauben befestigt ( 86 ).
Verbinden Sie den Stecker ( B1 ) von den Handpulssensoren mit dem Computer und verbinden Sie
auch A1 mit A2 miteinander.

14
Schritt 4
Die Pedalen ( 1L / 1R ) sind markiert mit „L“ für links und „R“ für rechts.
Bitte achten Sie unbedingt darauf, dass Sie die Pedale auf die richtige Seite montieren.
Die rechte Seite wird dabei nach Uhrzeigersinn eingedreht und die die linke Seite gegen den Uhrzei-
gersinn.

15
WIDERSTANDSREGLER
Sie erhöhen den Widerstand, in dem Sie den Widerstandsregler ( 30 ) im Uhrzeigersinn drehen.
Um den Widerstand zu verringern, drehen Sie den Widerstandsregler gegen den Uhrzeigersinn.
Eine Notbremsung nehmen Sie vor, in dem Sie den Widerstandsknopf nach unten drücken.

16

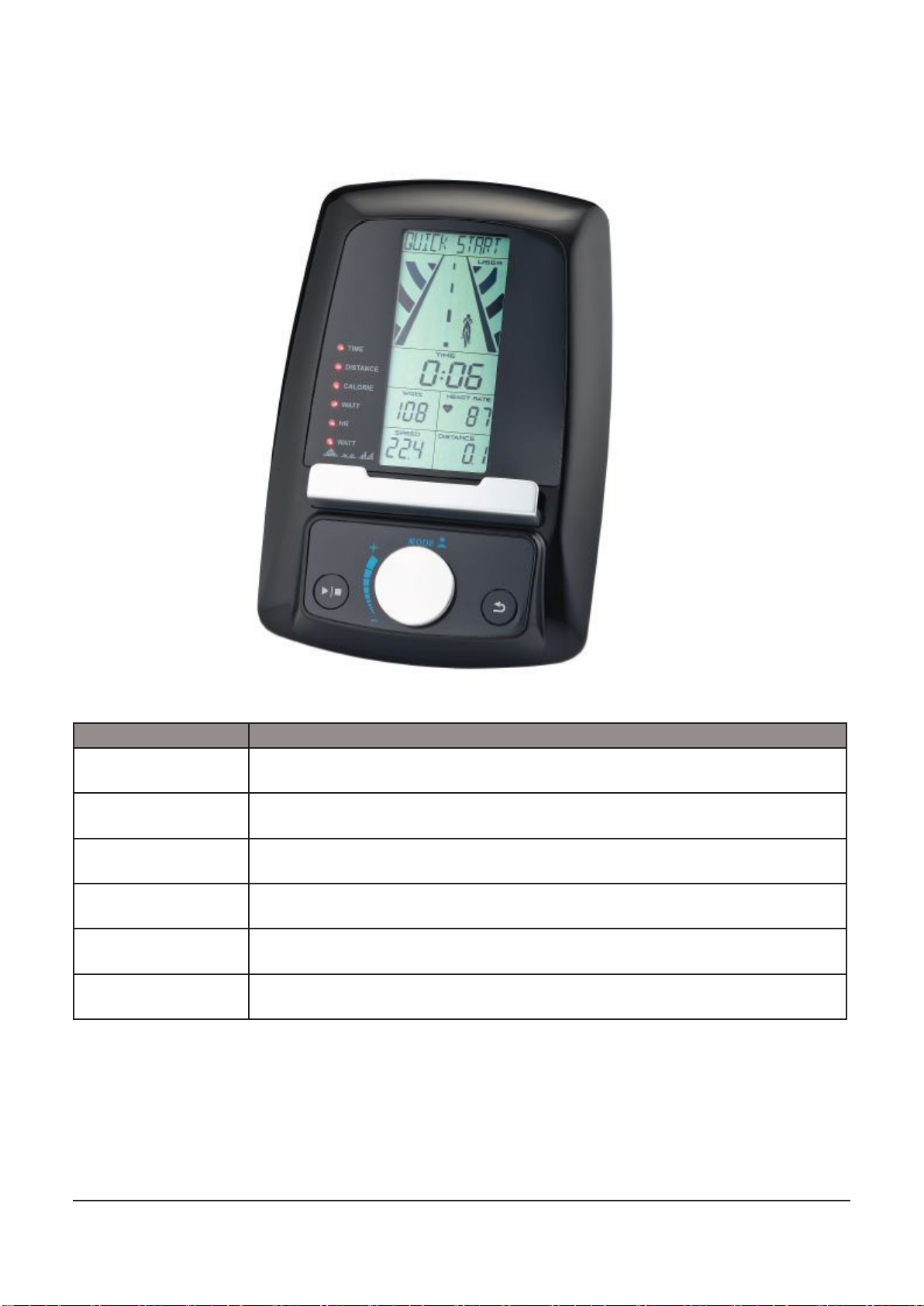

COMPUTERFUNKTIONEN
Display
Bezeichnung Beschreibung
TIME Zeigt die Trainingszeit an.
Anzeige von 0:00 - 99:59
SPEED Zeigt die Geschwindigkeit an
Anzeige von 0.0 - 99.9 km/h
DISTANCE Zeigt die zurückgelegte Distanz an.
Anzeige von 0.0 - 99.9 km/h
CALORIES Zeigt die verbrauchten Kalorien an.
Anzeige von 0.0 - 999
HEART RATE Zeigt den Puls während des Trainings an.
Es ertönt ein Biep-Ton wenn der Ziel Plus erreicht wurde
RPM Zeigt die Umdrehungen pro MInute an.
0 - 999

17
Tastenbedienung
Beschreibung
Drehknopf
- Up
Durch Drehen in + Richtung können Sie zwischen den verschiedenen An-
zeigen wechseln, sowie nach Auswahl der Anzeige und durch Drücken des
Drehknopfes den Zielwert erhöhen.
Drehknopf
- Down
Durch Drehen in - Richtung können Sie zwischen den verschiedenen An-
zeigen wechseln, sowie nach Auswahl der Anzeige und durch Drücken des
Drehknopfes den Zielwert verringern.
Mode Bestätigen Sie die Einstellungen durch drücken des Drehknopfes.
Reset
( rechte Taste )
Halten Sie den Knopf für 2 Sekunden gedrückt, um den Computer zurückzu-
setzen. Drücken Sie den Knopf, um ins Menü zu gelangen
Start / Stop
( linke Taste )
Start oder Stopp des Trainings
Erstinbetriebnahme
Legen Sie 4 AA Batterien ein und drücken Sie den RESET Knopf für 2 Sekunden. Der Computer
schaltet sich ein und es ertönt ein kurzes Signal. Der Computer zeigt für 2 Sekunden alle Funktionen
an. Stellen Sie sich anschließend die entsprechenden Benutzerdaten ein und beginnen Sie mit dem
Training.
Notiz: Der Computer schaltet sich automatisch nach 4 Minuten der Ruhephase ab. Sie können das
Training jederzeit durch Drücken einer beliebigen Taste erneut aufnehmen.

18

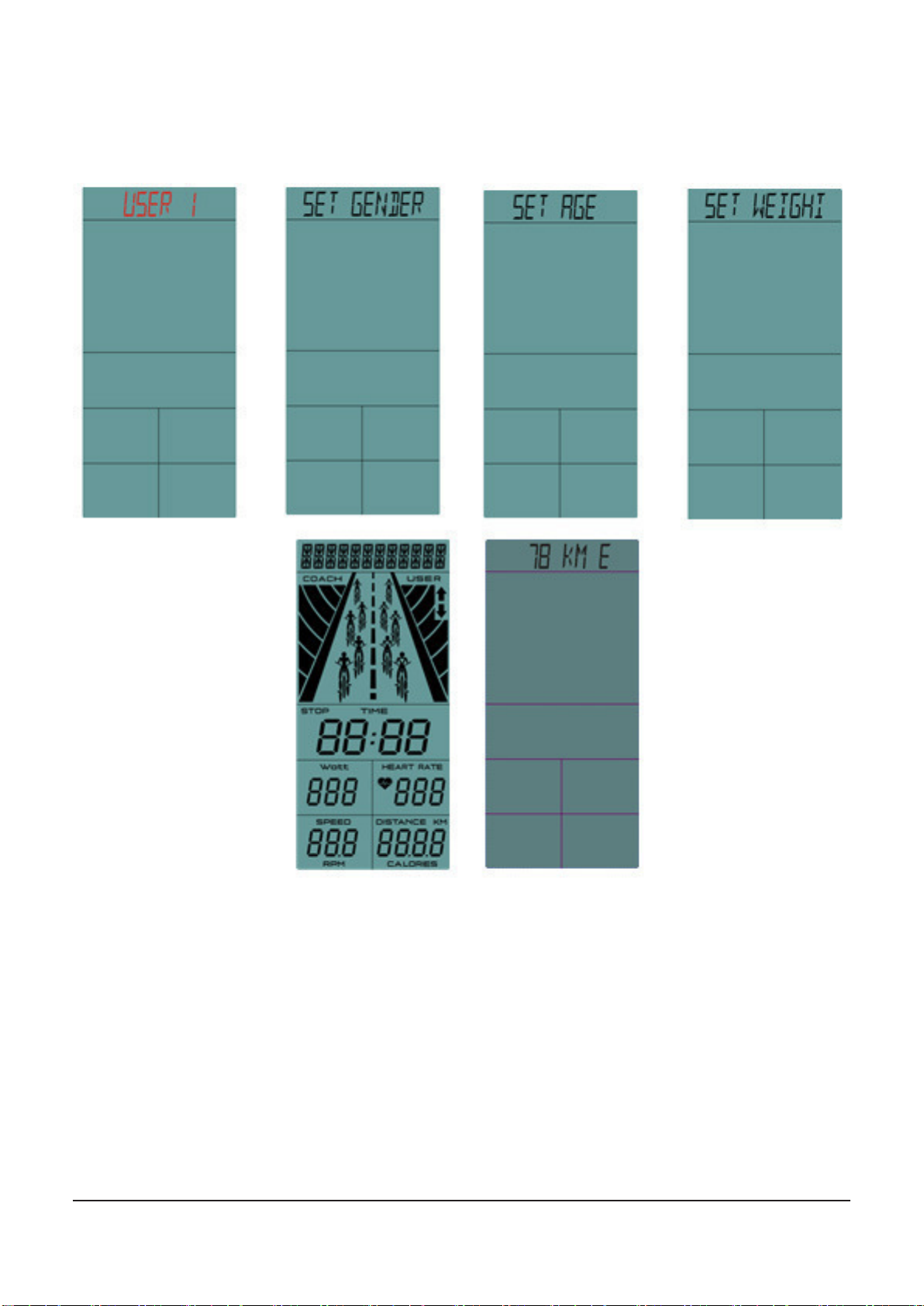

Benutzerdaten
Wählen Sie mit Hilfe des Drehknopfes einen Benutzer aus und bestätigen Sie diesen mit der
Mode-Taste. Geben Sie hier Ihre Benutzerdaten (Geschlecht, Alter und Gewicht) ein.
Verwenden Sie den Drehknopf um TIME, DISTANCE, CALORIES, und / oder HEART RATE einzustel-
len.

19

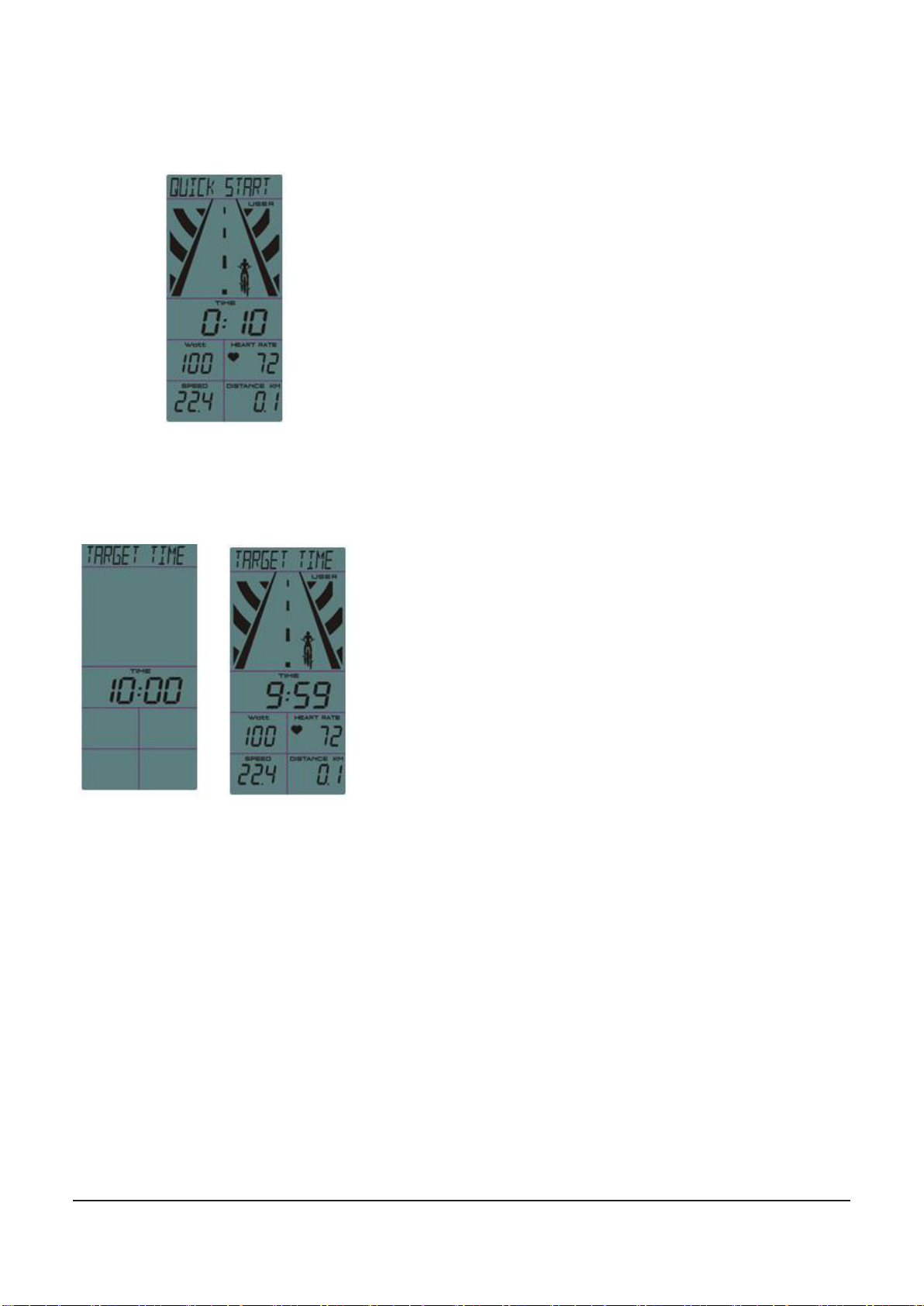

Schnellstart
1. Sobald Sie das Training beginnen startet der Computer
automatisch
und Distance, Calories, Heart Rate, RPM und Speed wird
Ihnen angezeigt.
2. Die Figur auf Ihrem Computer erscheint und ändert sich
jeweils nach 0,1 km.
3. Drücken Sie Start/Stop um das Training zu beenden.
Stop leuchtet im Display auf und die Werte halten an.
4. Während des Trainings können die Tasten Reset, Mode
und der Drehknopf nicht betätigt werden.
5. Wenn das Training gestoppt wird, können Sie durch die
Reset-Taste die Werte auf Null setzen.
Zeit
1. Verwenden Sie den Drehknopf um die Trainingszeit ein-
zustellen und drücken Sie Start/Stop um mit dem Training
zu beginnen.
2. Die Zeit wird heruntergezählt. Distance, Calories, Heart
Rate, RPM und Speed wird Ihnen angezeigt.
3. Die Figur auf Ihrem Computer erscheint und ändert sich
nach 1/5 der angegeben Zeit.
4. Drücken Sie Start/Stop um das Training zu beenden.
Stop leuchtet im Display auf und die Werte halten an.
5. Während des Trainings können die Tasten Reset, Dreh-
knopf und Enter nicht betätigt werden.
6. Wenn das Training gestoppt wird, können Sie durch die
Reset Taste die Werte auf Null setzen

20
Strecke
1. Verwenden Sie den Drehknopf um die Distanz einzu-
stellen und drücken Sie Start/Stop um mit dem Training zu
beginnen.
2. Die Zeit wird heruntergezählt. Time, Calories, Heart
Rate, RPM und Speed wird Ihnen angezeigt.
3. Die Figur auf Ihrem Computer erscheint und ändert sich
nach 1/5 der angegeben Distanz.
4. Drücken Sie Start/Stop um das Training zu beenden.
Stop leuchtet im Display auf und die Werte halten an.
5. Während des Trainings können die Tasten Reset, Dreh-
knopf und Enter nicht betätigt werden.
6. Wenn das Training gestoppt wird, können Sie durch die
Reset Taste die Werte auf null setzen.
Kalorien
1. Verwenden Sie den Drehknopf um die Kalorien einzu-
stellen und drücken Sie Start/Stop um mit dem Training zu
beginnen.
2. Die Kalorien werden heruntergezählt. Distance, Time,
Heart Rate, RPM und Speed wird Ihnen angezeigt.
3. Die Figur auf Ihrem Computer erscheint und ändert sich
nach 1/5 der angegeben Calorien.
4. Drücken Sie Start/Stop um das Training zu beenden.
Stop leuchtet im Display auf und die Werte halten an.
5. Während des Trainings können die Tasten Reset, Dreh-
knopf und Enter nicht betätigt werden.
6. Wenn das Training gestoppt wird, können Sie durch die
Reset Taste die Werte auf null setzen.
