Cateye EC-2300 User manual

キャットアイエルゴメーター
取扱説明書
MODEL EC-2300
EC-23OO
UPRIGHT BIKE

2
この取扱説明書の使い方
まず最初に「スタート編」をお読みいただき、機器を組み立て一度キャットアイ・エルゴメーター
ModelEC-2300をお使いになってみてください。
機器に慣れられてから「オペレーション編」をお読みになりますと、EC-2300の豊富な機能を色々と
お試しいただけます。
「リファレンス編」は必要に応じてご覧ください。
目次
スタート編 オペレーション編 リファレンス編
1組立から始めましょう.......................... 7
2各部の調整をしましょう.................... 10
3脈拍（耳たぶ）センサーの使い方...... 12
4ハンドルグリップセンサーの使い方 .. 13
5バッテリーについて ......................... 14
6まず乗ってみましょう........................ 15
76種類のプログラムがあります.......... 19
8データカードがなくても使えます ....... 21
1トレーニングのねらい ....................... 24
2体力レベルとトレーニングの指標 ..... 26
3体力テスト ...................................... 28
4体力テスト（2）................................. 30
5HRコントロールトレーニング ............ 32
6定ワットコントロールトレーニング ...... 34
7ヒルトレーニング.............................. 36
8インターバルトレーニング ................ 38
9クイックスタート............................... 40
10データカードの作り方 ....................... 42
1チェストベルト心拍センサーも
使えます ......................................... 46
2トラブルと処理 ................................ 48
3知っておくと便利な機能 .................. 49
4日頃のお手入れ／
保証修理サービス／別売部品 ......... 50
5 製品仕様 ........................................ 51
TOOPERATE
MANUALLYPRESS
"QUICK"
INTERVAL
HILL
CONSTANT
WATTAGE
HR
CONTROL
FITNESS
TEST
QUICK
STOP
MODE
START
ADVANCE
AEROBIC
AEROBIC
WEIGHTLOSS
HRCONTROL
1
2
3
HILL
1
2
3
INTERVAL
ペダル（L,R）
EC-2300
UPRIGHT BIKE
キャットアイエルゴメーター
取扱説明書
MODELEC-2300
DATACARD
M4ナベネジ
（4本）
サドル
充電器
脈拍センサー データカード（10枚）
スタートカード（1枚） 取扱説明書 保証書
本体
操作ユニット脚パイプ（2本）
ハンドル･ハンドルポスト

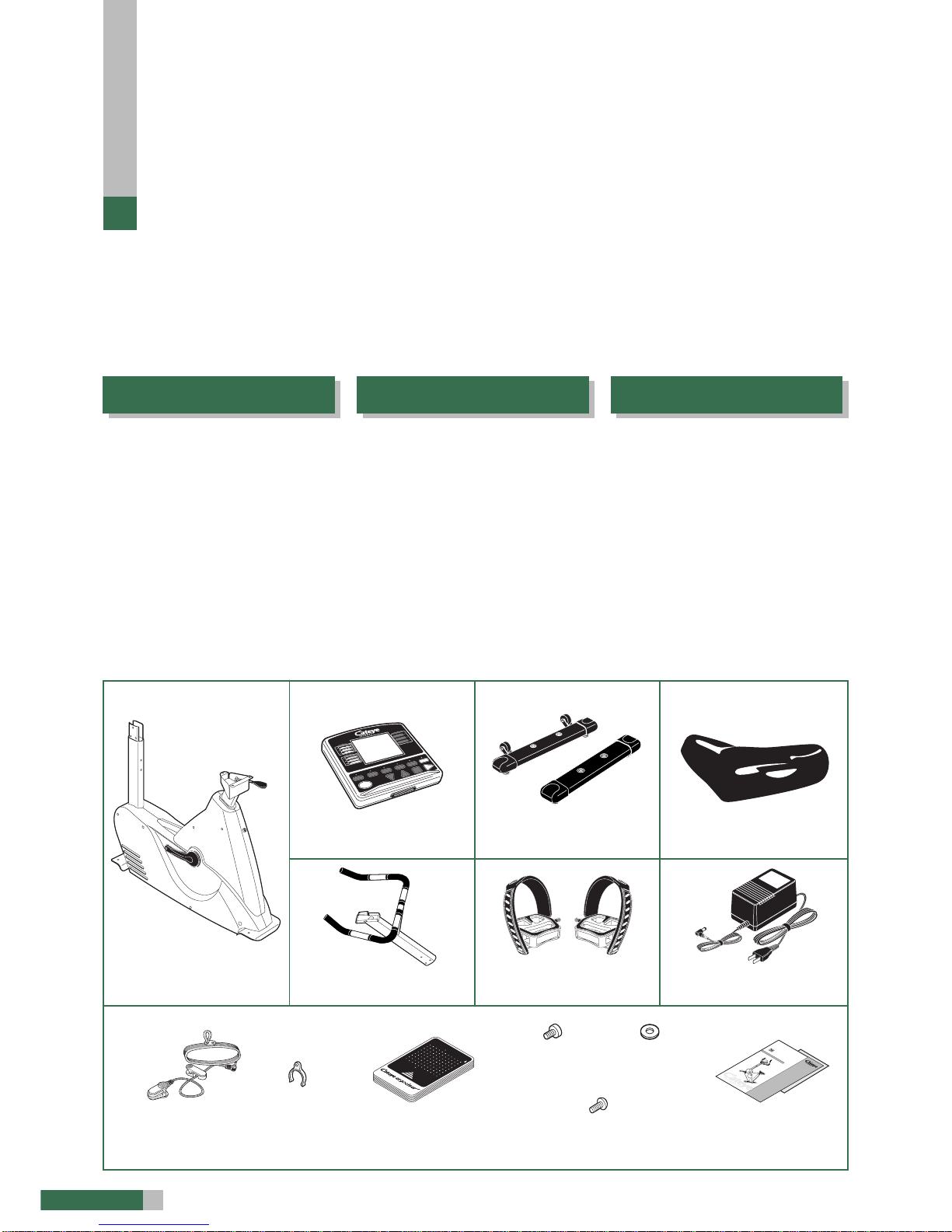

各部品が揃っているか、お確かめください。
センサー
クリップ
M8平ワッシャ
（4個）
M8六角孔付丸ボルト
（10本）

3
はじめに
このたびはキャットアイ・エルゴメーターModelEC-2300をお買い上げいただき誠に有難うございます。このエルゴメーターは人
の健康の基礎となる全身持久力の維持・増進を目的として、心肺循環器系の機能を高めるためのハートのスポーツ（有酸素運動）
を、科学的に行なえるよう設計された、コンピュータ制御のトレーニングシステムです。あなたの全身持久力をテストするプログラム
と5種類のトレーニングプログラムを持ち、楽しみながら体力の維持・増 進 がは かれます 。どうか末 永くご愛用いただき健康のため
にお役立てください。
なお、ご使用にあたり、この説明書を良くお読みいただきますようお願い致します。またこの説明書は保証書と共に大切に保管して
ください。
本文中のマークの意味
マークのついた文章は、安全上及び取り扱い上非常に重要です。必ず守ってください。
警告

：守らなかったとき死亡あるいは人体に重大な危害が及ぶ場合がある事項です。
注意

：守らなかったとき人体に危害が及んだり機器が破損する場合がある事項です。
重要

：注意が必要な操作、守っていただきたい事項または補足事項について説明しています。
参考

：知っておくと便利な事項または補足事項について説明しています。
安全にお使いいただくために
本機を使用する前には、必ずこの注意事項及び取扱説明書をよくお読みの上、正しく安全にお 使いください。
お読みになった後は、いつでも見られるところに大切に保管してください。
警 告
・心臓病（狭心症、心筋梗塞など）、高血圧症、糖尿病、呼吸器疾患（ぜんそく、慢性気管支炎、肺気腫など）、変形性関節症、リュウマチ、
痛風、妊娠中の方、その他病気や障害のある方は、トレーニングを始める前に必ず専門医師にご相談ください。
・日頃運動していない方が急に強い運動をすることは危険な場合がありますので、徐々に運動強度を上げるようにしてください。
・トレーニング中に気分が悪くなったり体に異常を感じたときはただちに運動をおやめください。
・お子様・ご病人・お身体の不自由な方が本機をご使用になるときは、必ず誰かが付き添うようにしてください。
注 意
充電器をコンセントに差し込んだままで放置しないでく
ださい。
コードを引っ張らずにプラグをもって抜いてください。
スプレー製品及び、引火性物質が多い場所では本機を
使用しないでください。
充電器は温度の高い場所から離してください。
充電器に損傷が生じたときや、本体が正常に作動しない
とき、落下したり破損したとき、水に濡れたとき等は、使用
しないでください。検査・修理の為、弊社製品サービス課
に電話してください。
通気孔を塞いだ状態で本機を使用しないでください。通
気孔に糸くずや髪の毛がつかないようにしてください。
開口部に物を落としたり入れたりしないでください。
取扱説明書に述べられている以外の使用方法はさけて
ください。弊社の純正部品以外は使用しないでください。
屋外及び直射日光のあたる場所での使用はさけてくださ
い。
高温多湿の所では使用しないでください。
濡れた手でプラグや本機は触らないでください。
お子様・ご病人・お身体の不自由な方が本機をご使用に
なるときは、必ず誰かが付き添うようにしてください。
トレ−ニングを行う際は運動にふさわしい服装で行って
ください。
充電は専用の充電器以外は使用しないでください。
寿命が切れたバッテリーはすみやかに交換してください。
本機を廃棄する際は、バッテリーを取外して分離し、その
地域で定められた方法で処理してください。
本機を保管や運搬するときは横倒ししないでください。

4
各部の名称
本体 操作ユニット
1
2
3
1
2
3
インターバル
HRコントロール
ウエイトロス
エアロビクス
上級エアロビクス
素早くトレーニングを
始めるには"クイック"を
押して下さい。
ヒ ル
チェストベルト受信可能
ヒ ル
インターバル
HR
コントロール 定ワット
コントロール
体力テスト
クイック
終了 開始
切替
4
1
23
5678
9
ワイヤーホルダー
脈拍（耳たぶ）
センサー
液晶画面について
電源を入れた直後は液晶画面が見にくい場合があります。
これは環境温度によるもので故障ではありません。
しばらくすると正 常に戻ります。
ハンドル
ハンドルポスト
操作ユニット
サドル
シートポスト
クランク
ペダル
キャスター
前脚パイプ アジャスター
後脚パイプ
シートポスト調節レバー
電源スイッチ
バッテリー充電インレット
ボトルホルダー
取り付け穴

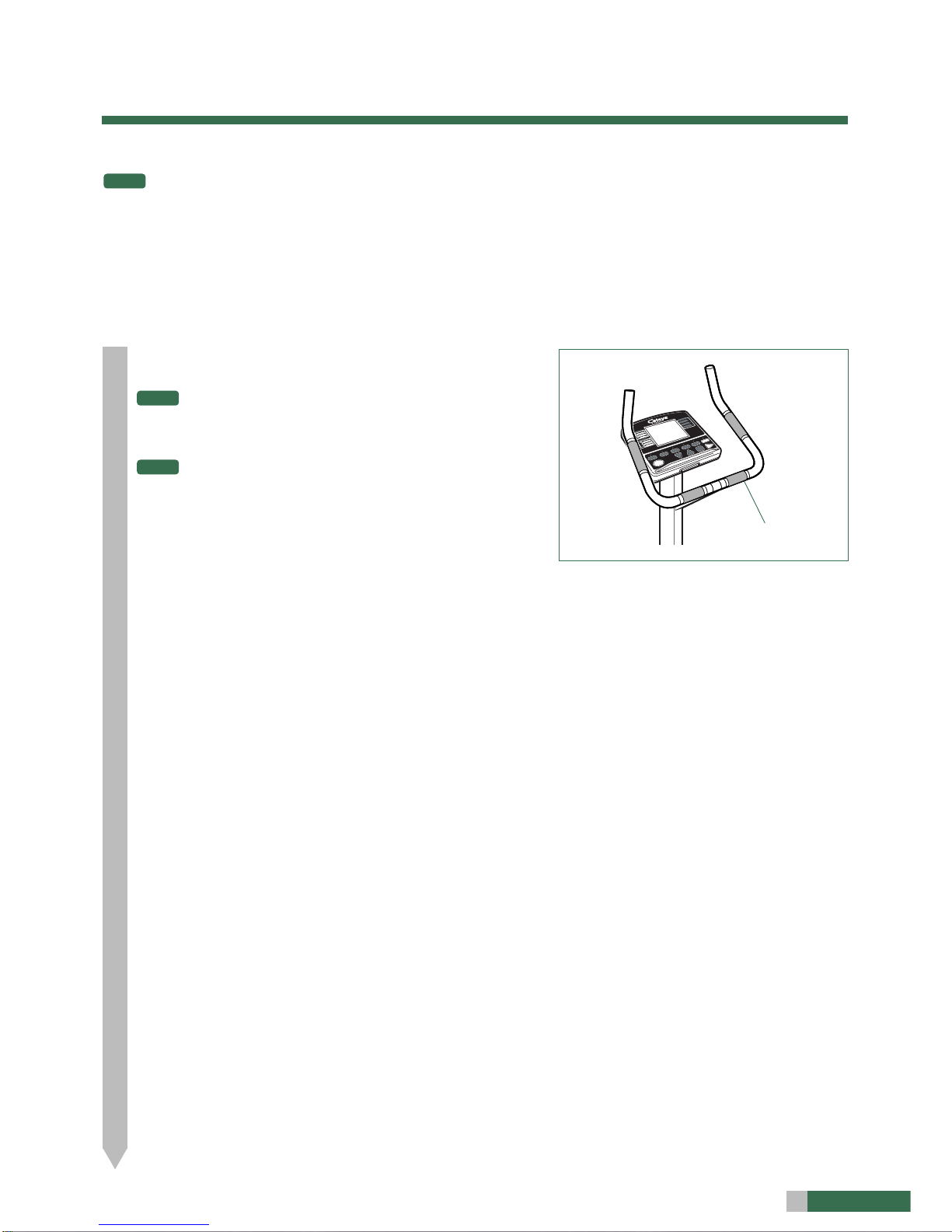

ハンドルグリップセンサー

5
1液晶画面
2選択パターン表示
ヒルトレーニングやインターバルトレーニングを選択したときの
選択パターン（山の形状や運動の間隔）を点灯して表示します。
3目標脈拍数レベル表示
HRコントロールトレーニング選択時、目標脈拍数のレベルを点
灯して表 示します。
4トレーニング選択ボタン
体力テスト ............. 体力テストが選択できます。
HRコントロール ...... HRコントロールトレーニングが選択でき
ます。
定ワット
コントロール ........... 定ワットコントロールトレーニング が 選 択
できます。
ヒル ....................... ヒルトレーニングが選択できます。
インターバル.......... インターバルトレーニングが選択できま
す。
クイック .................. クイックスタートが選択できます。
5終了ボタン
クールダウンをスキップしたり、プログラムを終了します。
初期画面で電源を強制的に切る場合には2秒間長押しします。
6数値増減ー／＋ボタン
入力時 ：数値の増減や項目を選択します。
トレーニング中 ：ペダル重さや設定ワット数を増減させま
す。
トレーニング終了時：運動経緯グラフをスクロールさせ、トレー
ニングの経過を確認することができます。
7切替ボタン
入力時 ：条件設定を次の項目へ進めます。確認画
面で押すと入力画面に戻します。
トレーニング中・
トレーニング終了時：画面右側の状態表示部を切り替えます。
8開始ボタン
プログラムを次の段階へ進めます。
ウオーミングアップをスキップしたり、節電画面を解除します。
9カードインレット
データカードを差込みます。
脈拍数
回転数
ヒル
運動時間
:重さ変更 :表示切替 :終了
ワット
消費カロリー
消費カロリー

ペダル重さ
1
7
8
6
5
4
3
2
エネルギーモニタ
バッテリー
液晶画面
1脈拍数目盛（拍／分）
2ペダル重さ目盛（N･m）
3上限脈拍数
年齢から計算される上限脈拍数を表示します。
参考

上限脈拍数を変更するには25ページ「上限脈拍数」を
ご覧ください。
4脈拍数推移グラフ
5ペダル重さ推移グラフ

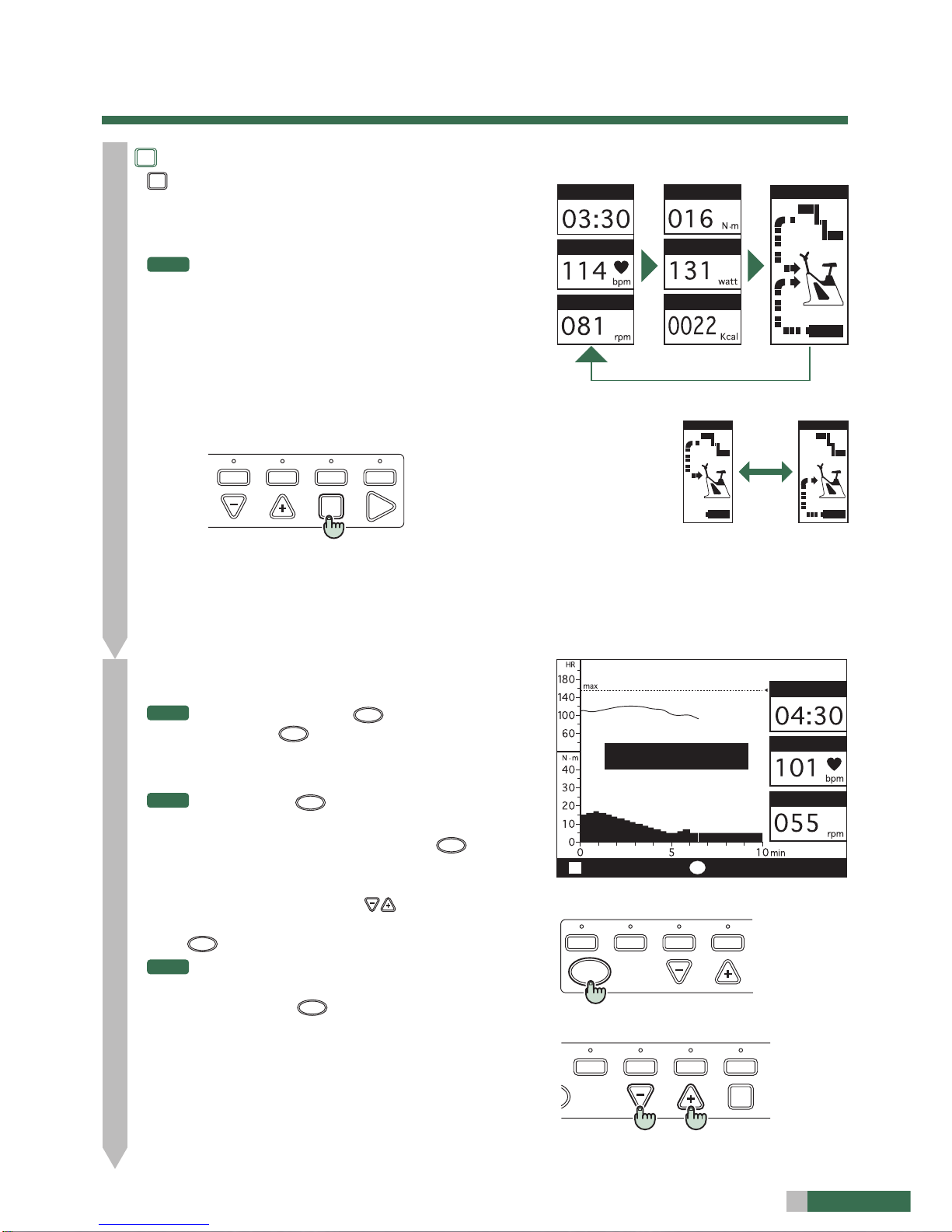

6状態表示部
切替

ボタンを押す毎に切り替わります。
A: 運動時間・脈拍数・ペダル回転数
B: ペダル重さ・ワット数・消費カロリー
C: エネルギーモニタ
本機への電力の供給状態をアニメーションで表します。
C-a: ペダルの回転による発電で供給し、バッテリーへ充電
もしています。
C-b: バッテリーから供給し、バッテリーを消費しています。
7時間目盛（分）
8ボタンナビゲーション
各ボタンを押すと何ができるかを表示します。
ABC
a
b

スタート編
1 組立から始めましょう ............................................... 7
2 各部の調整をしましょう.......................................... 10
3 脈拍（耳たぶ）センサーの使い方 .............................12
4 ハンドルグリップセンサーの使い方 ..........................13
5 バッテリーについて ................................................14
6 まず乗ってみましょう .............................................15
76種類のプログラムがあります .................................19
8 データカードがなくても使えます .............................21
STARTING UP

1
組立から始めましょう
図をご覧になり、次ページからの説明手順に従って組み立ててください。
なお、EC-2300の組立には次の工具が必要です。あらかじめ準 備しておいてください。
＜必要な工具＞
・B=6六角レンチ
・B=13スパナ
・B=15スパナ
・ドライバー
注意

本製品は重量物ですので、１人で作業すると怪我や機器を破損する恐れがあります。組立時は必ず２人以上で行っ
てください。

8
1
2
4
3
前脚パイプを取り付けます
・キャスターが付いた前脚パイプを本体の下からネジ孔が合うようにはめ込
みます。
・M8六角孔付丸ボルト2本をB=6六角レンチを使い19.6N・m（200kgf・cm）
のトルクでしっかり締め付けます。
後脚パイプを取り付けます
・後脚パイプを本体の下からネジ孔が合うようにはめ込みます。
・M8六角孔付丸ボルト2本をB=6六角レンチを使い19.6N・m（200kgf・cm）
のトルクでしっかり締め付けます。
サドルを取り付けます
・シートポスト調節レバーを上げながらシートポストを少し引き出します。
・サドルに組み付けられているM8ナットとワッシャを外します。
・サドル裏面のボルトをシートポスト上面の孔に差し込み、B=13スパナで
M8ナットとワッシャ（各3個）を19.6N・m（200kgf・cm）のトルクでしっか
り締め付け固定します。
ハンドルポストを取り付けます
・ハンドルポスト側のケーブルコネクターと、本体側のケーブルコネクターを
つなぎます。
・ハンドルポストの3つの孔と本体側のネジ孔を合わせ、ハンドルポストを少
し持ち上げるようにしながら、M8六角孔付丸ボルト6本を19.6N・m（200
kgf・c m ）のトルクでしっかり締め付け固定します。
キャスター
前
M8六角孔付
丸ボルト
前脚パイプ
後
ハンドルポスト
シートポスト
B=13スパナ
ケーブルコネクター
M8六角孔付
丸ボルト
サドル
後脚パイプ
M8六角孔付
丸ボルト
M8平ワッシャ
M8平ワッシャ

9
ペダルを取り付けます
・B=15スパナを使って、ペダルをクランクにしっかりと締め付けます。
・ペダルは「Ｒ（右）」と「Ｌ（左）」の区別があるので刻印で確認してください。
・「Ｒ」は時計回り、「Ｌ」は時計と反対回りに締め付けてください。
注意

締め付けが不十分な場合ペダルを踏んだときに異音が生じる
ことがありますので、しっかりと締め付けてください。
操作ユニットを取り付けます
参考

操作ユニット裏面にあるディップスイッチを操作することで、体重の
単位、ペダル重さの単位を変更することができます。出荷段階では
体重の単位：kg、ペダル重さの単位：N･mに設定されています。
ディップスイッチの設定方法についてはリファレンス編48ページを
参照してください。
・操作ユニット裏面のケーブルインレットに、ケーブルコネクターを差し込み
ます。
注意

ケーブルコネクターは、しっかりと奥まで差し込んでください。差
し込みが不十分でコネクターの接触が悪いと機能しません。
・M4ナベネジ4本で操作ユニットをハンドルポスト上部に固定します。
クランク
B=15スパナ
左右
前
ケーブルインレット
ケーブルコネクター
M4ナベネジ
ハンドルポスト
5
6
グリップセンサー
コネクター
コネクター

10
2
各部の調整をしましょう
2
3
1

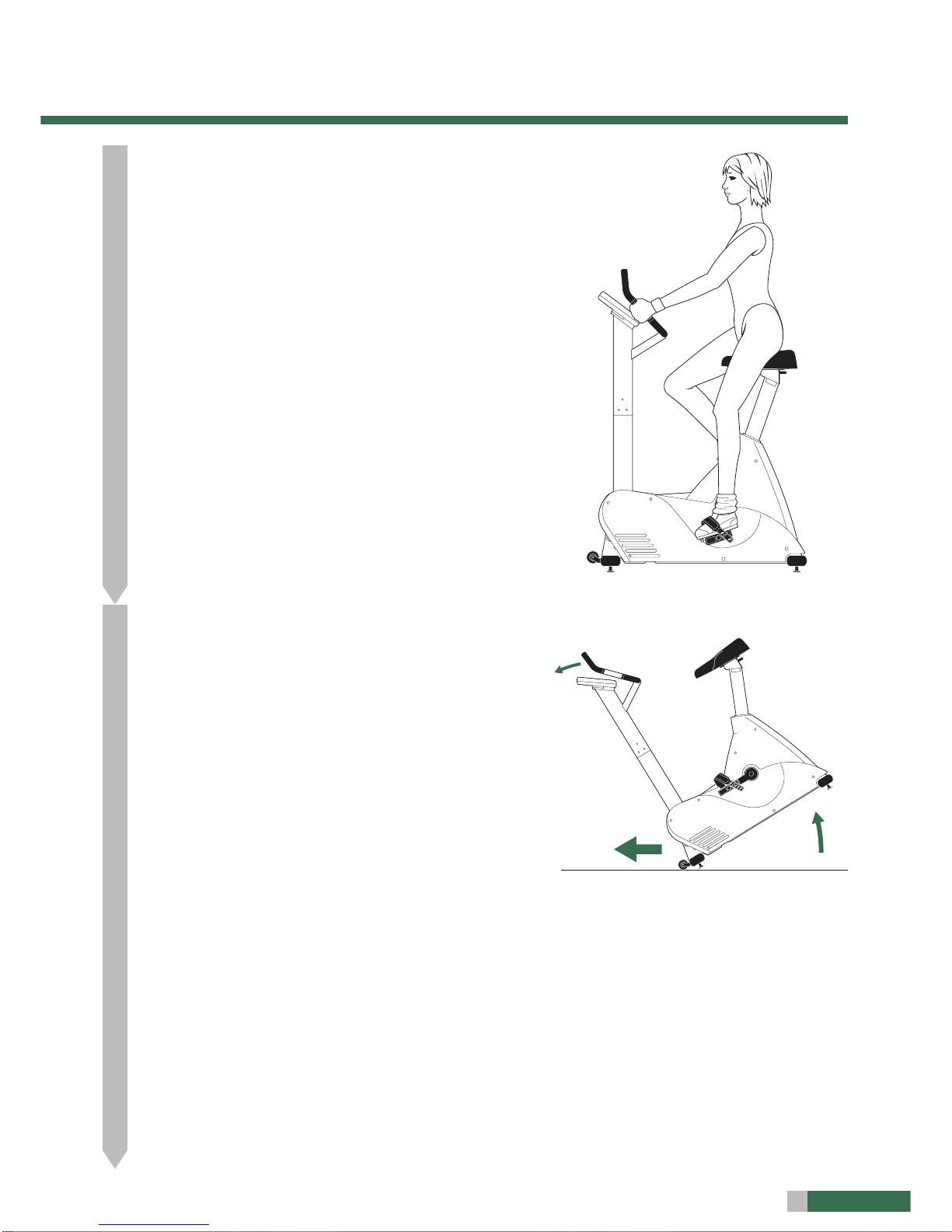

サドル高さを調整します
・シートポスト調節レバーを上げると、エアーの力でシートポストを上下に動
かすことができます。自分にあった高さでシートポスト調節レバーから手を
離すとシートポストの位置が固定されます。
参考

シートポストの調節はサドルに座った状態から行うと、上昇、下降
の調節が容易になります。
ペダルベルトを調整します
・本機のペダルベルトは靴の大きさに合わせて調整できます。
脚アジャスターを調整します
・床の固い水平な場所でご使用ください。
・本体がぐらつくときは、本体が水平を保つように後脚2ヶ所のアジャスター
を回して調整します。
低く 高く
アジャスター
2
3
上げる
シートポスト調節レバー
シートポスト
1
