GAMME
ISGOPAC - Rev D

À lire attentivement et à conserver pour une consultation ultérieure.
Ce document doit être remis au propriétaire de la piscine et doit être conservé par celui-ci en lieu sûr.
SOMMAIRE
1. Préface 1
2. Caractéristiques techniques 2
2.1 Données techniques de la pompe à chaleur GO’pac 2
2.2 Plage de fonctionnement 3
2.3 Dimensions 4
3. Installation et raccordement 5
3.1 Schéma de Principe 5
3.2 Pompe à chaleur 5
3.3 Raccordement hydraulique 6
3.4 Raccordement électrique 7
3.5 Premier démarrage 8
3.6 Réglage du débit d’eau 10
4. Interface utilisateur 11
4.1 Présentation générale 11
4.2 Réglage de l’horloge 13
4.3 Réglage de la fonction Timer 13
4.4 Réglage et visualisation du point de consigne 14
5. Entretien et hivernage 15
5.1 Entretien 15
5.2 Hivernage 15
6. Annexes 16

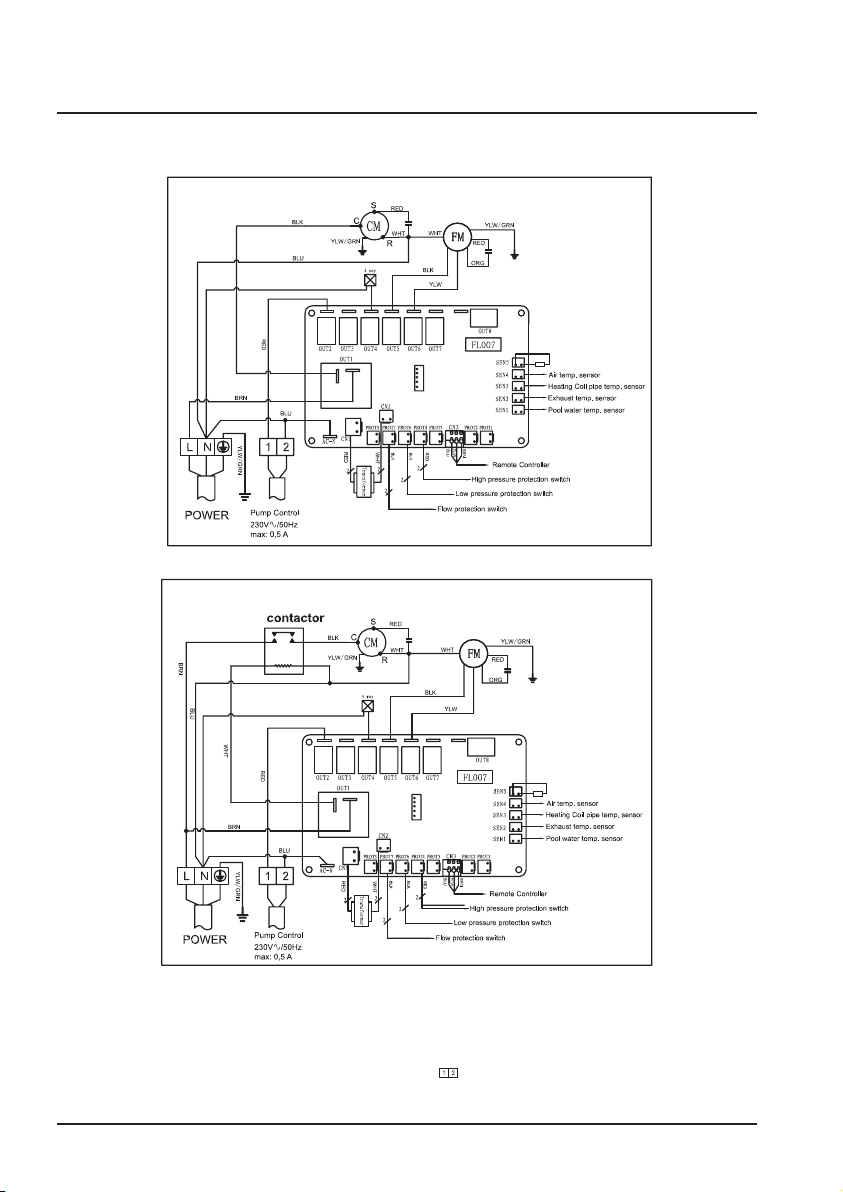

6.1 Schémas électriques 16
6.2 Raccordements priorité chauffage 17

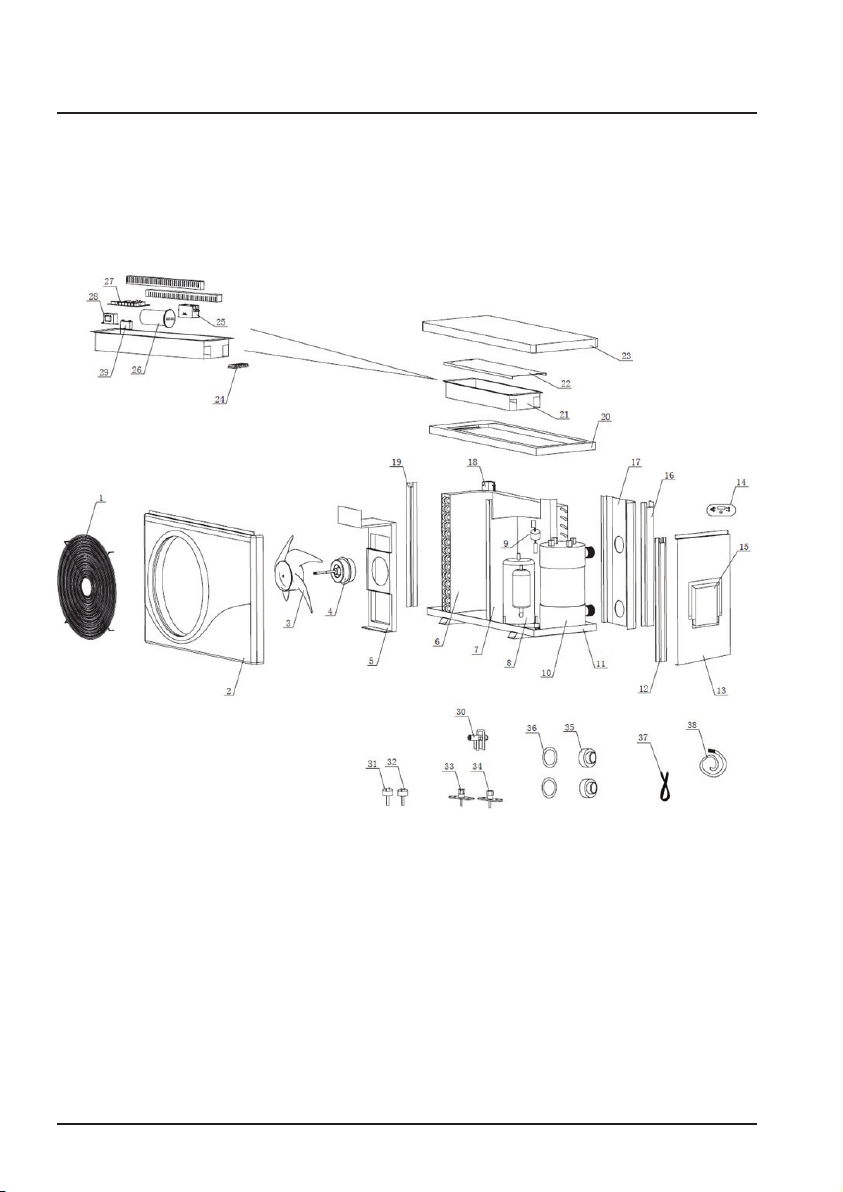

6.3 Vues éclatées et pièces détachées 18
6.4 Guide de dépannage 20
6.5 Garantie 21

1
1. PRÉFACE
Nous vous remercions d’avoir acheté cette pompe à chaleur de piscine
GO’pac. Ce produit à été conçu selon des normes strictes de fabrication
pour satisfaire aux niveaux de qualité requis. Le présent manuel inclut
toutes les informations nécessaires concernant l’installation, l’élimination
des dysfonctionnements et l’entretien. Lisez attentivement ce manuel
avant d’ouvrir l’unité, ou de réaliser des opérations d’entretien sur celle-
ci. Le fabricant de ce produit ne sera en aucun cas tenu responsable
en cas de blessure d’un utilisateur ou d’un endommagement de l’unité
suite à d’éventuelles erreurs lors de l’installation, de l’élimination des
dysfonctionnements, ou d’un entretien inutile. Il est primordial de suivre à tout
moment les instructions spécifiées dans ce manuel. L’unité doit être installée
par un personnel qualifié.
• Les réparations doivent être effectuées par un personnel qualifié.
• Tous les raccordements électriques doivent être effectués par un
électricien professionnel qualifié et selon les normes en vigueur dans le
pays d’installation cf § 3.4.
• L’entretien et les différentes opérations doivent être réalisés à la fréquence
et aux moments recommandés, tel que spécifié dans le présent manuel.
• N’utilisez que des pièces détachées d’origine.
• Toute recommandation non suivie annule la garantie.
• Cette pompe à chaleur réchauffe l’eau de la piscine, et maintient une
température constante, ne pas l’utiliser à d’autres fins.
Après avoir lu ce manuel, rangez le en vue d’une utilisation ultérieure.
Avertissements concernant les enfants / personnes à capacité physique
réduite :
Cet appareil n’est pas destiné à être utilisé par des personnes (notamment
des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont
réduites, ou par des personnes manquant d’expérience ou de connaissances,
à moins que celles-ci ne soient sous surveillance ou qu’elles aient reçu des
instructions quant à l’utilisation de l’appareil par une personne responsable de
leur sécurité.
(1) Potentiel de réchauffement global
Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole
de Kyoto. Cf Directive CE 842/2006.
Type de réfrigérant : R410A
Valeur GWP(1) : 1975
Des inspections périodiques de fuite de réfrigérant peuvent être exigées
en fonction de la législation européenne ou local. Veuillez contacter votre
distributeur local pour plus d’informations.

2
2. CARACTÉRISTIQUES TECHNIQUES
2.1 Données techniques de la pompe à chaleur GO’pac
Modèles GO’pac GOpac30 GOpac40 GOpac50 GOpac60
Capacité calorifique * kW 6,5 8,8 10,7 12,9
Puissance électrique absorbée kW 1,2 1,6 1,9 2,3
Courant de fonctionnement * A 5,5 7,1 8,7 11,9
Tension d’alimentation V
Ph/Hz 230V
50Hz
230V
50Hz
230V
50Hz
230V
50Hz
Calibre fusible type aM A 8 10 12 16
Disjoncteur courbe D A 10 10 12 16
Nombre de compresseurs 1111
Type de compresseur Rotatif Rotatif Rotatif Rotatif
Nombre de ventilateurs 1111
Vitesse de rotation du ventilateur RPM 930/730 850/620 850/620 850/620
Puissance du ventilateur W 68/61 115/90 115/90 115/90
Ventilation Horizontale Horizontale Horizontale Horizontale
Niveau de pression
acoustique (à 10 m) dB(A) 32,6 33,3 34,7 37,2
Raccordement hydraulique mm 50 50 50 50
Débit d’eau nominal* m3/h 2,9 3,8 4,6 5,2
Perte de charge
sur l’eau (max) kPa 3,5 4,0 4,3 4,8
Dimensions nettes de l’unité (L/l/h) mm
801/311/558 961/316/658 961/316/658 961/396/658
Dimensions de l’unité
emballée (L/l/h) mm
880/365/600 1040/365/700 1040/365/700 1040/435/700
Poids net / poids de
l’unité emballée kg 42/49 55/63 60/68 70/80
* Valeur à +/- 5% aux conditions suivantes : Température extérieure = 26°C / HR = 81,5% /
Température d’entrée d’eau = 26°C.

3
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.2 Plage de fonctionnement
Utiliser la pompe à chaleur dans les plages suivantes de températures et
d’humidité pour assurer un fonctionnement sûr et efficace.
Mode chauffage
A
M O D E
S E T
Température extérieure 0°C ~ +43°C
Température d’eau +12°C ~ +35°C
Humidité relative < 87%
Plage de réglage du point de consigne +18°C ~ +35°C
Si la température ou l’humidité ne correspond pas à ces conditions,
des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur
peut ne plus fonctionner.

4
2. CARACTÉRISTIQUES TECHNIQUES (suite)

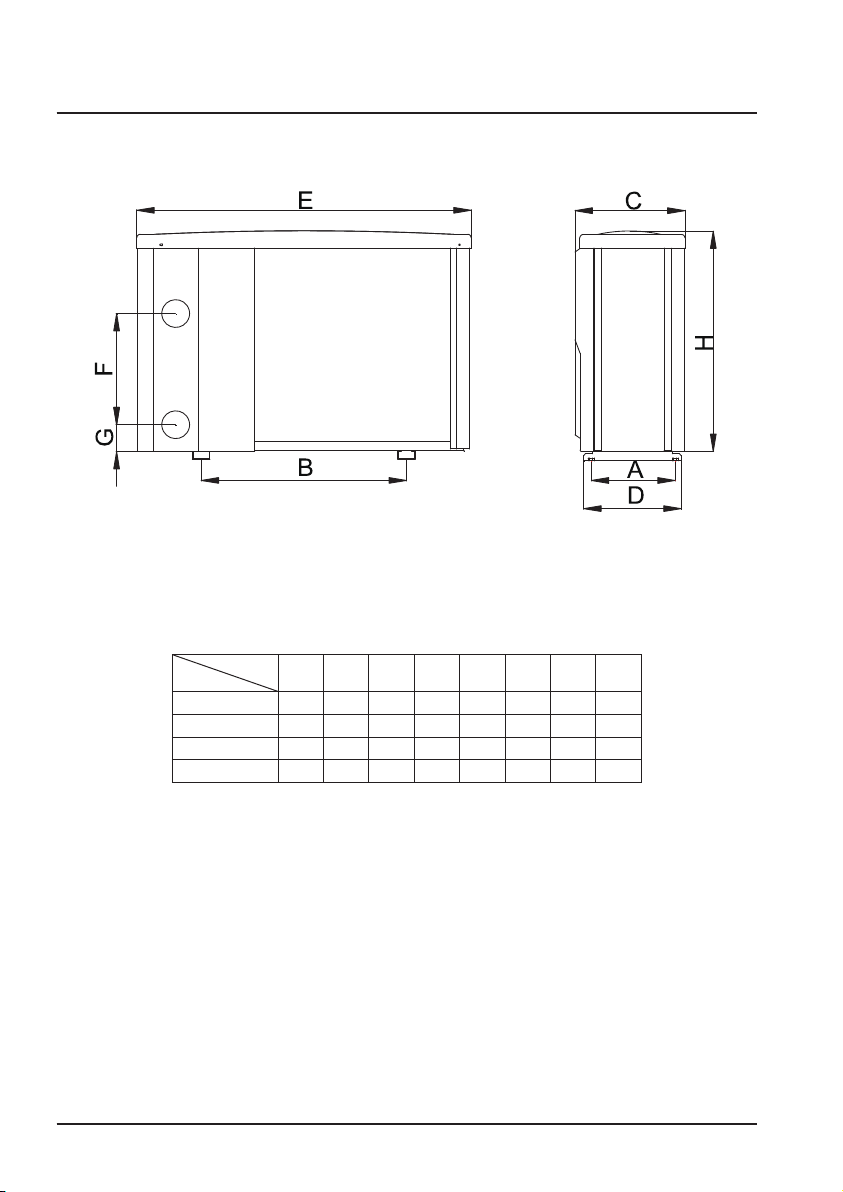

2.3 Dimensions
Unité : mm
Repère
Modèles A B C D E F G H
GOpac30 234 429 311 278 801 220 76 558
GOpac40 234 590 316 278 961 280 77 658
GOpac50 234 590 316 278 961 320 77 658
GOpac60 312 590 396 357 961 310 77 658

5
3. INSTALLATION ET RACCORDEMENT

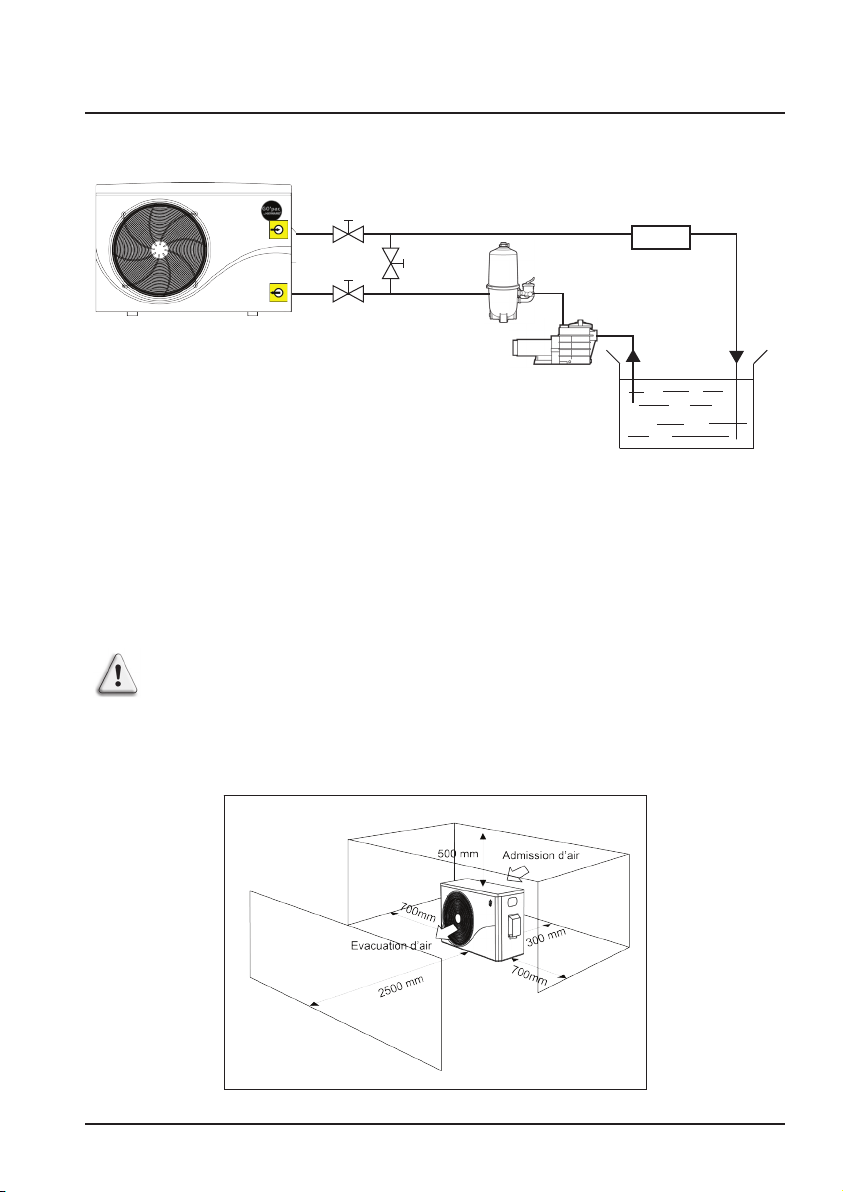

3.1 Schéma de Principe
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les élements présentés sur le schéma sont des pièces
à fournir par l’installateur.
3.2 Pompe à chaleur
Piscine
Retour
d’eau
Cellule électrolyseur
(ou autre traitement)
Pompe de
filtration
Filtre
Vanne d’entrée
d’eau
Vanne de sortie
d’eau
Vanne
by-pass
Placer la pompe à chaleur à l’extérieur et en dehors de tout local
technique fermé.
Placée sous abri, les distances minimum prescrites ci-dessous doivent
être respectées afin d’éviter tout risque de recirculation d’air et une
dégradation des performances globales de la pompe à chaleur.

6
3. INSTALLATION ET RACCORDEMENT (suite)
3.3 Raccordement hydraulique
La pompe à chaleur est fournie avec deux raccords union diamètre 50 mm.
Utiliser du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder
l’entrée d’eau de la pompe à chaleur à la conduite venant du groupe de
filtration puis raccorder la sortie d’au de la pompe à chaleur à la conduite
d’eau allant au bassin (cf schéma ci-dessous).
Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à
chaleur.
du filtre Ø 50 ENTREE H2O
au bassin Ø 50 SORTIE H2O
Installer de préférence la pompe à chaleur sur une dalle béton
désolidarisée ou une chaise de fixation prévue à cet effet et monter la
pompe à chaleur sur les silentblocs fournis (visserie et rondelles non
fournies).
Distance maximale d’installation entre la pompe à chaleur et la piscine
15 mètres.
Longueur totale aller-retour des canalisations hydrauliques 30 mètres.
Isoler les canalisations hydrauliques de surface et enterrées.
Si un distributeur automatique ou un électrolyseur est utilisé, il doit
impérativement être installé après la pompe à chaleur dans le but de
protéger le condenseur Titane contre une concentration trop importante
de produit chimique.
Veillez à bien installer la vanne by-pass et les raccords union fournis
au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier
la purge durant la période hivernale, d’en faciliter l’accès ou son
démontage pour l’entretien.

7

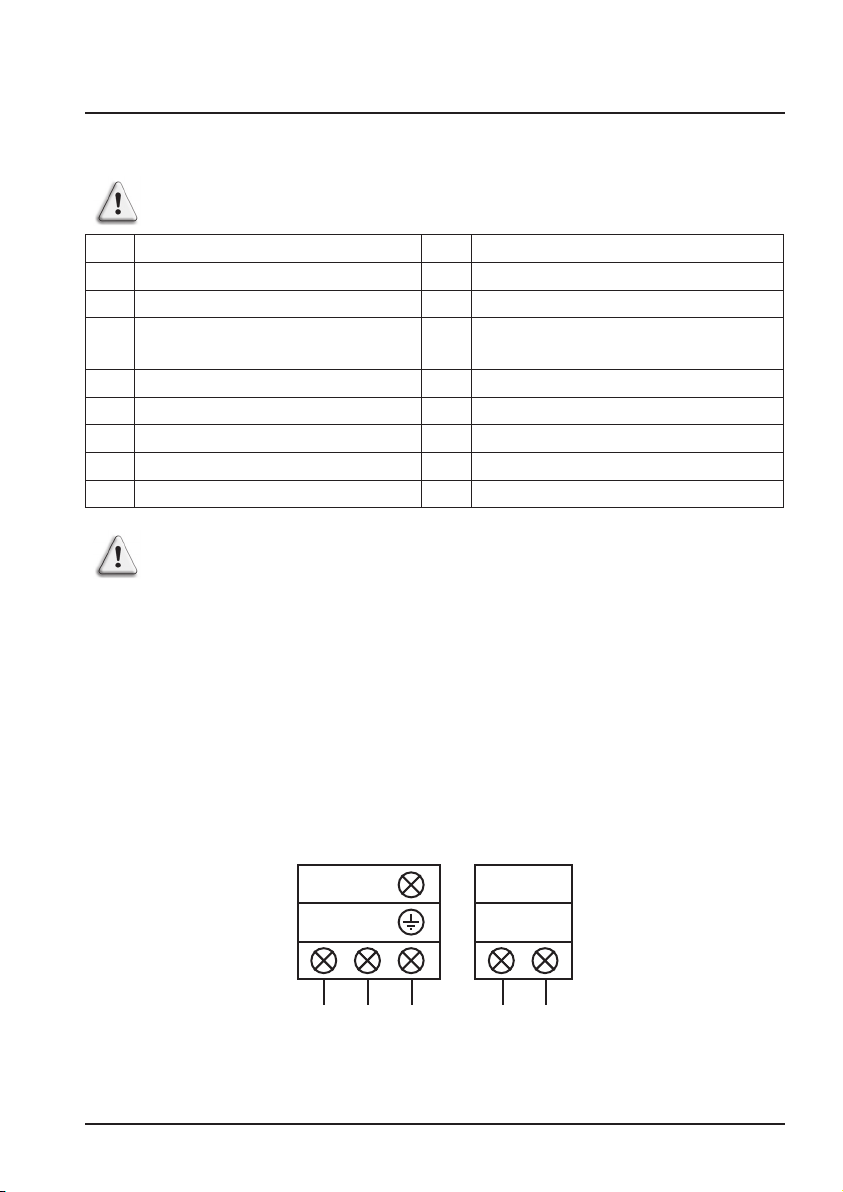

Vérifiez que l’alimentation électrique disponible et la fréquence du
réseau correspondent au courant de fonctionnement requis, en prenant
en considération l’emplacement spécifique de l’appareil, et le courant
nécessaire pour alimenter tout autre appareil connecté au même circuit.
GOpac30 230 V+/- 10 % 50 Hz 1 Phase
GOpac40 230 V+/- 10 % 50 Hz 1 Phase
GOpac50 230 V+/- 10 % 50 Hz 1 Phase
GOpac60 230 V+/- 10 % 50 Hz 1 Phase
Observez le schéma de câblage correspondant en annexe.
Le boîtier de raccordement se trouve du côté droit de l’unité. Trois
connexions sont destinées à l’alimentation électrique, et deux à la
commande de la pompe de filtration (Asservissement).
L N
= =
1 2
= =
3. INSTALLATION ET RACCORDEMENT (suite)
3.4 Raccordement électrique
FNF C15-100 GB BS7671:1992
DDIN VDE 0100-702 EW EVHS-HD 384-7-702
AÖVE 8001-4-702 HMSZ 2364-702/1994/MSZ 10-553 1/1990
EUNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
MMSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
L’installation électrique et le câblage de cet équipement doivent être
conformes aux règles d’installation locales en vigueur.
Alimentation générale
230V/ 50Hz Sortie 230VMax 0,5 A
Priorité chauffage

8
3.5 Premier démarrage
Procédure de démarrage - une fois l’installation terminée, suivez et respectez
les étapes suivantes :
1) Faites pivoter le ventilateur à la main afin de vérifier qu’il peut tourner
librement, et que l’hélice est fixée correctement sur l’arbre du moteur.
2) Assurez-vous que l’unité est connectée correctement à l’alimentation
principale (voir le schéma de câblage en annexe).
3) Activez la pompe de filtration.
4) Vérifiez que toutes les vannes d’eau sont ouvertes, et que l’eau s’écoule
vers l’unité avant de passer en mode chauffage ou refroidissement.
5) Vérifiez que le tuyau de purge des condensats est fixé correctement, et ne
présente aucune obstruction.
6) Activez l’alimentation électrique destinée à l’unité, puis appuyez sur le
bouton Marche/Arrêt sur le panneau de commande.
3. INSTALLATION ET RACCORDEMENT (suite)
Modèles GOpac30 GOpac40 GOpac50 GOpac60
Alimentation
électrique
V/Ph/Hz
230V
50Hz
230V
50Hz
230V
50Hz
230V
50Hz
Calibre fusible
type aM A 8 10 12 16
Disjoncteur courbe D A 10 10 12 16
Section de câble mm23G2,5
3 x 2,5
3G2,5
3 x 2,5
3G2,5
3 x 2,5
3G2,5
3 x 2,5
La ligne d’alimentation électrique doit être dotée, de manière
appropriée, d’un dispositif de protection fusible de type alimentation
moteur (aM) ou disjoncteur courbe D ainsi que d’un disjoncteur
différentiel 30mA (voir tableau après).
Utiliser un câble d’alimentation Type RO2V/R2V ou équivalent.
Les sections de câble sont données pour une longueur maximum de
25 m, elles doivent néanmoins être vérifiées et adaptées en fonction des
conditions d’installation.
Prenez toujours garde d’arrêter l’alimentation principale avant d’ouvrir
la boîte de commande électrique.

9
7) Assurez-vous qu’aucun code d’ALARME ne s’affiche lorsque l’unité est sur
ON (voir guide de dépannage).
8) Ajustez le débit d’eau à l’aide de la vanne by-pass, tel que prévu
respectivement pour chaque modèle.
9) Après un fonctionnement de quelques minutes, vérifiez que l’air sortant de
l’unité s’est refroidi (entre 5 et 10°C).
10) L’unité étant en service, désactivez la pompe de filtration. L’unité doit
s’arrêter automatiquement et afficher le code d’erreur EE3.
11) Faites fonctionner l’unité et la pompe de la piscine 24 heures sur 24,
jusqu’à ce que la température de l’eau souhaitée soit atteinte. Quand la
température d’entrée d’eau atteint la valeur de consigne, l’unité s’arrête.
Elle redémarre alors automatiquement (tant que la pompe de la piscine
est en service) si la température de la piscine est inférieure d’au moins
1,5°C à la température de consigne.
Contrôleur de débit - L’unité est dotée d’un contrôleur de débit qui active la
pompe à chaleur lorsque la pompe de filtration de la piscine est en service,
et la désactive lorsque la pompe de la filtration est hors service. Par manque
d’eau, le code d’alarme EE3 s’affiche sur le régulateur (Voir § 6.4).
Temporisation - l’unité intègre une temporisation de 3 minutes, afin de
protéger les composants du circuit de commande, d’éliminer toute instabilité
en terme de redémarrage et, toute interférence au niveau du contacteur.
Grâce à cette temporisation, l’unité redémarre automatiquement 3 minutes
environ après toute coupure du circuit de commande. Même une coupure de
courant de courte durée active la temporisation de démarrage.
3. INSTALLATION ET RACCORDEMENT (suite)

10
3.6 Réglage du débit d’eau
Les vannes d’entrée et de sortie d’eau étant ouvertes, ajuster la vanne dite
“by-pass” (voir schéma de principe § 3.1) et ajuster le réglage suivant le
tableau ci-après.
Modèles GOpac30 GOpac40 GOpac50 GOpac60
Plage de débit m3/h 2,5 – 4 3 – 5 4 – 6 5 – 7
Débit recommandé m3/h 2,9 3,2 4,6 5,2
Débit maximum
admissible m3/h 4 5 6 7
Note : L’ouverture de la vanne dite “by-pass” engendre un débit moins
important d’ou une augmentation du ∆T.
La fermeture de la vanne dite “by-pass” engendre un débit plus
important d’ou une diminution du ∆T.
3. INSTALLATION ET RACCORDEMENT (suite)

11
4. INTERFACE UTILISATEUR
4.1 Présentation générale
La pompe à chaleur est équipée d’un panneau de commande raccordé
électriquement et pré-réglé en usine en mode chauffage.
TIME
ON
CLOCK
TIME
OFF
Légende
Bouton Marche/Arrêt
Symbole Mode Chauffage
Voyant de marche du compresseur
CLOCK Réglage de l’horloge
TIME
ON
TIME
OFF
Réglage Timer Marche / Arrêt
Augmenter / Diminuer

12
4. INTERFACE UTILISATEUR (suite)
Mode OFF
Lorsque la pompe à chaleur est en veille (Mode OFF) l’heure est affichée sur
l’écran du régulateur.
TIME
ON
CLOCK
TIME
OFF
Mode ON
Lorsque la pompe à chaleur est en fonctionnement ou en régulation (Mode
ON) la température d’entrée d’eau est affichée sur l’écran du régulateur.
TIME
ON
CLOCK
TIME
OFF
Voyant allumé
Voyant allumé en fonctionnement
et en régulation
Voyant allumé
en fonctionnement uniquement

13
4. INTERFACE UTILISATEUR (suite)
4.2 Réglage de l’horloge
1) Assurez-vous que la pompe est à l’arrêt.
2) Presser une fois sur CLOCK , les heures clignotent.
3) Régler les heures avec les boutons ou
4) Presser encore une fois sur CLOCK pour régler les minutes à l’aide des
boutons ou .
5) Presser CLOCK pour valider.
4.3 Réglage de la fonction Timer
Le réglage de cette fonction est nécessaire dès lors que vous souhaitez faire
fonctionner votre pompe à chaleur sur une plus courte période que celle
définie par l’horloge de filtration. Ainsi vous pourrez programmer un départ
différé et un arrêt anticipé ou simplement interdire une plage horaire de
fonctionnement (par exemple la nuit). Assurez-vous au préalable d’avoir bien
réglé l’horloge.
Programmation Départ (Timer ON) / Marche
1) Presser TIME
ON
TIME
OFF
, l’heure clignote.
2) Presser TIME
ON
TIME
OFF
, les heures clignotent. Régler les heures avec les boutons
.
3) Presser TIME
ON
TIME
OFF
pour régler les minutes à l’aide des boutons .
4) Presser CLOCK pour valider.
Un voyant vert vous indique que le Timer ON est activé.
Note : L’enregistrement est automatique au bout de 25 s sans action.

14
4. INTERFACE UTILISATEUR (suite)
Programmation Arrêt (Timer OFF) / Arrêt
1) Presser
TIME
ON
TIME
OFF , l’heure clignote.
2) Presser
TIME
ON
TIME
OFF , les heures clignotent. Régler les heures avec les boutons
.
3) Presser
TIME
ON
TIME
OFF pour régler les minutes à l’aide des boutons .
4) Presser CLOCK pour valider.
Un voyant orange vous indique que le Timer OFF est activé.
Note : L’enregistrement est automatique au bout de 25 s sans action.
Suppression des Timer (Timer ON et OFF) / Arrêt et Marche
1) Presser TIME
ON
TIME
OFF
.
2) Presser CLOCK pour supprimer la programmation, le voyant s’éteint.
3) Presser
TIME
ON
TIME
OFF .
4) Presser CLOCK pour supprimer la programmation, le voyant s’éteint.
4.4 Réglage et visualisation du point de consigne
(Température d’eau souhaitée)
En Mode “ON”
Presser les boutons ou pour définir le point de consigne souhaité. Le
réglage s’effectue avec une précision de 1°C.
Il est recommandé de ne jamais dépasser la température de 30°C pour
éviter l'altération des liners.
Note : En fonctionnement il suffit de presser le bouton ou pour
visualiser ou modifier le point de consigne.

15
5. ENTRETIEN ET HIVERNAGE
5.1 Entretien
Ces opérations de maintenance doivent être réalisées 1 fois par an afin de
garantir la longévité et le bon fonctionnement de la pompe à chaleur.
• Nettoyer l’évaporateur à l’aide d’une brosse souple ou d’un jet d’air ou
d’eau (Attention ne jamais utiliser un nettoyeur haute pression).
• Vérifier le bon écoulement des condensats.
• Vérifier le serrage des raccords hydrauliques et électriques
• Vérifier l’étanchéité hydraulique du condenseur.
Avant toute opération de maintenance la pompe à chaleur doit être
déconnectée de toute source de courant électrique. Les opérations
de maintenance doivent être réalisées uniquement par un personnel
qualifié et habilité à manipuler les fluides frigorigènes.
Tout dommage occasionné par un mauvais hivernage entraîne
l’annulation de la garantie.
5.2 Hivernage
• Mettre la pompe à chaleur en Mode “OFF”.
• Couper l’alimentation de la pompe à chaleur.
• Vider le condenseur à l’aide de la vidange pour éviter tout risque de
dégradation. (risque important de gel).
• Fermer la vanne “by-pass” et dévisser les raccords unions entrée/sortie.
• Chasser au maximum l’eau stagnante résiduelle du condenseur à l’aide
d’un pistolet à air.
• Obturer l’entrée et la sortie d’eau sur la pompe à chaleur pour éviter
l’intrusion de corps étrangés.
• Couvrir la pompe à chaleur avec la housse d’hivernage prévue à cet effet.

16
6. ANNEXES
6.1 Schémas électriques
REMARQUES :
1. CM : COMPRESSEUR
2. FM : VENTILATEUR
3. SEN1 : SONDE DE TEMPÉRATURE ENTRÉE D’EAU
4. SEN2 : SONDE DE REFOULEMENT DES GAZ
5. SEN3 : SONDE DE DÉGIVRAGE
6. SEN4 : SONDE DE TEMPÉRATURE D’AIR
7. CN3 : BOÎTIER DE COMMANDE
8. PR0T4 : PRESSOSTAT HAUTE PRESSION
9. PR0T6 : PRESSOSTAT BASSE PRESSION
10. PR0T7 : DÉTECTEUR DE DÉBIT
11. : SORTIE 230VMAX 0,5 A
GOpac30, GOpac40
GOpac50, GOpac60

17
6. ANNEXES (suite)
6.2 Raccordements priorité chauffage
Pompe Monophasé
Alimentation générale
230 V/ 50 Hz
Sortie 230 V
Asservissement pompe
de filtration 0,5 A Max
Pompe Monophasé
Les bornes 1 et 2 délivrent une tension de 230 Vtoutes les heures pendant 3 min
afin de permettre le démarrage forcé de la pompe de filtration si cette dernière est à
l’arrêt. Si la pompe à chaleur est en demande elle démarrera et maintiendra la pompe
de filtration alimentée pour assurer le débit d’eau dans la pompe à chaleur.
Ne jamais raccorder les bornes 1 et 2 directement sur le bornier de la pompe
de filtration.
4 5 6 7
2T1 4T2
230VN
50 Hz Ph
6T3 A214N0
1L1 3L2 5L3 A113N0
21 3 8
B
A1 1
A2 2
N
L
L N 1 2
= = = =

18
6. ANNEXES (suite)
6.3 Vues éclatées et pièces détachées
GOpac30 - 40 - 50 - 60
