Celestron PowerSeeker 127EQ User manual

ENGLISH | 1

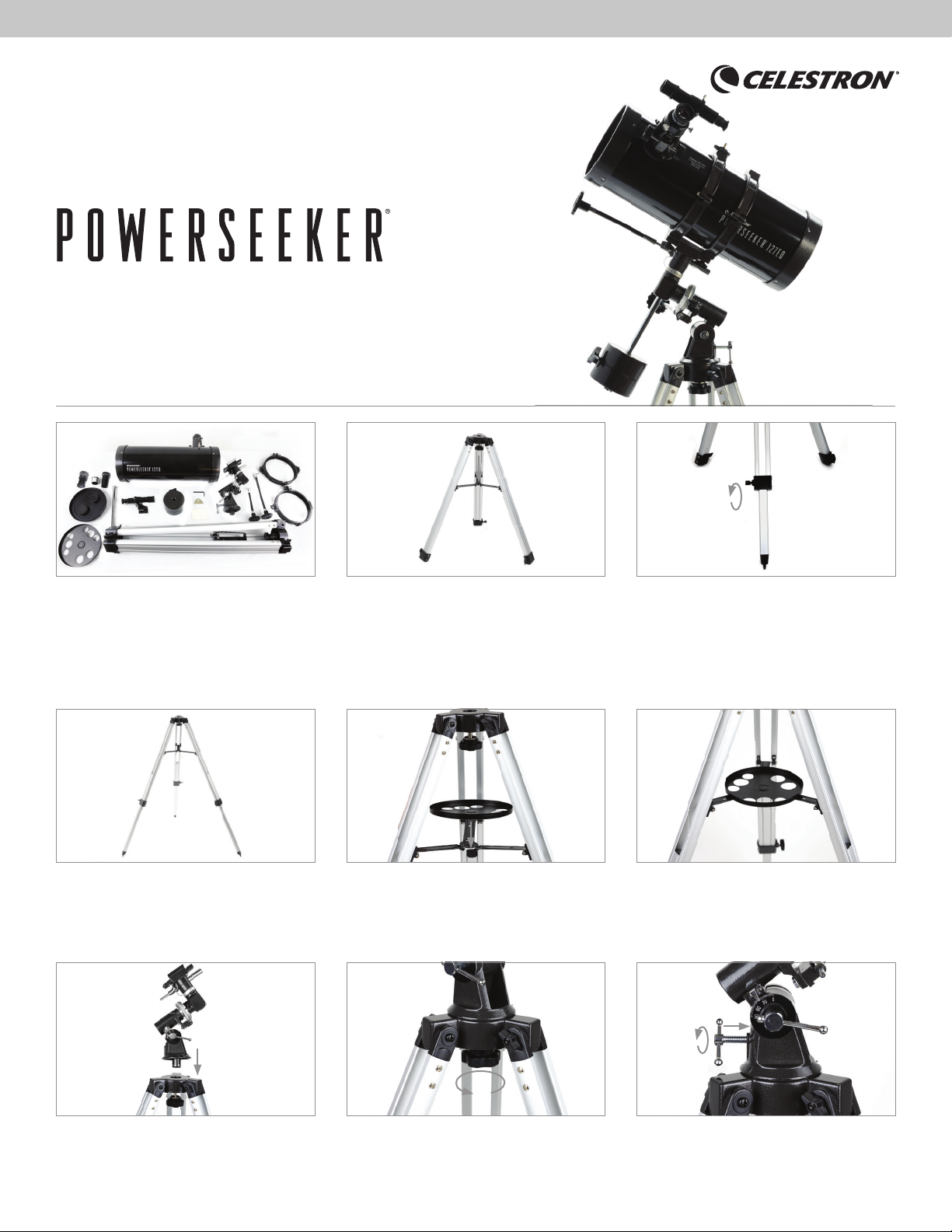

Unpack your telescope and verify that all parts are present. Your
PowerSeeker 127EQ includes: a telescope tube with two tube rings
attached, a tripod with center leg brace, an equatorial mount, two
eyepieces, a 3x Barlow lens, a finderscope, a 6 lb. counterweight, a
counterweight bar, two slow motion cables, a 1/4-20 mounting stud
on one tube ring (for cameras), a lens cleaning cloth, tripod multi-
tool and an Allen wrench for secondary mirror adjustments, and an
eyepiece accessory tray.
Check to ensure that all three legs are the same height once
extended to provide a level platform for the telescope.
Locate the equatorial mount and place the base of the mount through
the hole in the center of the tripod mounting platform.
To set up the tripod, spread the legs outward until they are fully
extended and push down center leg brace.
Place the eyepiece accessory tray on top of the tripod’s center leg
brace. Thread the tray into the threaded hole in the center of the leg
brace until it is fully seated.
From underneath the tripod mounting platform, thread the attached
mounting bolt into the hole on the bottom of the equatorial mount.
Extend the center portion of each of the three tripod legs down about
6 to 12 inches. Use the tightening screw on each leg to secure the
extended leg in place.
If necessary, rotate the accessory tray counterclockwise until
the accessory holes are not covered by the leg brace arms as
shown here.
Look up the approximate latitude of your observing site on the
Internet or using a map. Then, thread the latitude adjustment screw
into the equatorial mount until your latitude is indicated on the
latitude scale.
1
4
7
2
5
8
3
6
9
#21049
QUICK SETUP GUIDE
ENGLISH
127EQ

2| ENGLISH

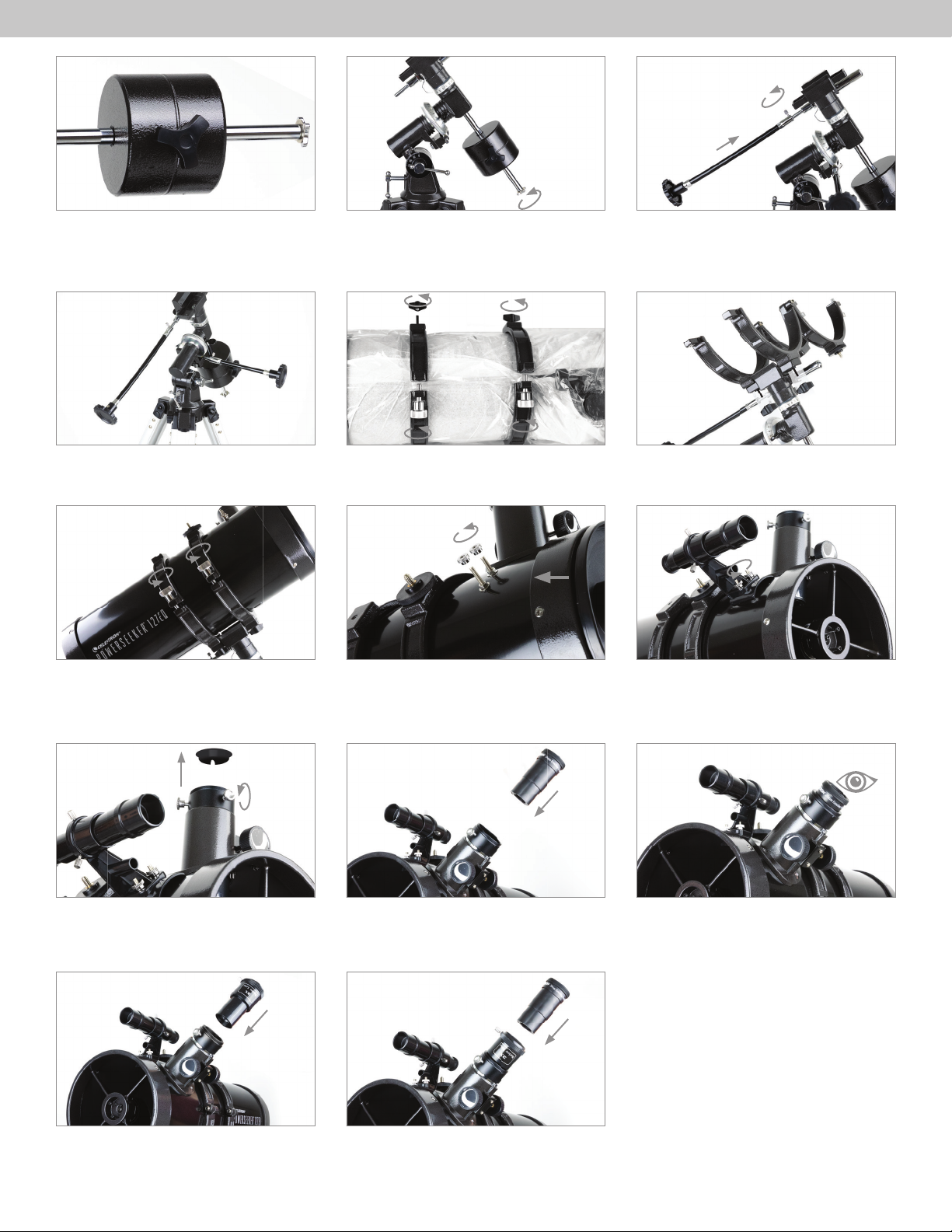

Locate the counterweight bar and counterweight. Slide the
counterweight half way down the counterweight bar.
HOLD
The cable should attach to the Right Ascension axis and the other
cable attaches to the Declination axis. Tighten the screw to secure
the cable in place.
Place the telescope tube back into the bottom half tube rings, hinge
the upper halves over the telescope tube, and secure the latch knobs
holding the telescope tube in place. Make sure the focuser end of the
telescope is be over the counterweight assembly.
Loosen the set screws on the focuser so they do not obstruct the
inner diameter of the focuser. Remove the plastic cap covering the
end of the focuser.
For additional magnification, you can use the included 3x Barlow
Lens. Place the Barlow lens in the focuser in place of the eyepiece.
Remove the cap from the Barlow lens.
Next, insert the eyepiece into the Barlow and tighten the set screws
to secure it in place.
Holding the counterweight in one hand, line up the counterweight
bar with the mount. With your other hand, turn the counterweight
bar until it is fully seated. Tighten the counterweight locking screw to
hold the counterweight in place.
Remove the tube rings from the telescope tube by loosening the latch
knobs on the sides of each ring. Then remove the two black wingnuts
on the bottom half of each tube ring.
Remove the knurled nuts on the threaded posts at the focuser end
of the telescope tube.
Insert the barrel of the 20mm eyepiece into the focuser and tighten
the screws.
Slide the chrome end of the slow motion control cables onto
equatorial mount gear shaft. Be sure to line up the set screw over the
flat spot on the shaft. Tighten screw to secure in place.
Align the holes on the bottom half tube rings with the holes on
the mount and secure them in place with the black wing nuts
removed in step 14.
Locate the finderscope and remove plastic caps on front and back
of lens. Orient the finderscope so that the glass window is facing
towards the front of the tube as shown here. Place finderscope over
the posts on the tube and tighten it down with the knurled nuts.
Remove the lens cap from the front of the telescope. To observe, look
through the eyepiece as shown above. Focus the image by turning
the knobs below the focuser.
10
13
16
19
22 23
11
14
17
20
12
15
18
21

ENGLISH | 3
CHOOSE A TARGET
Take the telescope outside during the day and find an
easily recognizable object, like a streetlight, license
plate or sign. The object should be as far away as
possible, but at least a quarter mile away.
CENTER THE TARGET
IN THE EYEPIECE
Look through the telescope using your lower powered
eyepiece. Move the telescope until the object you
chose lies in the center of the view. If the image is
blurry, gently turn the focus knobs on either side of the
telescope until it comes into sharp focus.
NOTE: The image in your telescope may appear
inverted. This is perfectly normal in an
astronomical telescope.
2
LOOK THROUGH FINDERSCOPE
Once the object is centered in your 20mm eyepiece,
look through the finderscope and locate the
crosshair reticle.
3
ADJUST THE FINDERSCOPE
Without moving the telescope, use the three set
screws surrounding the finderscope bracket to move
the finder around in the bracket until the crosshair
appears over the same object you are observing in the
telescope’s 20mm eyepiece.
TIP: Try adjusting one screw at a time. Loosen one
screw by half a turn and tighten another by
the same amount to ensure the finderscope is
securely held in place.
YOUR FINDERSCOPE IS
NOW ALIGNED!
It should not require realignment unless it is bumped
or dropped.
4
1
5
The finderscope is one of the most important parts of your telescope. It helps you
locate objects and center them in the eyepiece. The first time you assemble your
telescope, you need to align the finder to the telescope’s main optics. It’s best to
do this during the day*.
* SOLAR WARNING! Never attempt to view the sun through any telescope
without a proper solar filter!
ALIGNING THE
FINDERSCOPE
The finderscope is one of the most important parts of your telescope. It helps you
locate objects and center them in the eyepiece. The first time you assemble your
telescope, you need to align the finder to the telescope’s main optics. It’s best to
Never attempt to view the sun through any telescope

4| ENGLISH
With the Moon visible in the sky, set up your telescope
as described above with the 20mm eyepiece installed.
Move the telescope so that it is roughly pointing toward
the Moon.
1
Look through the finderscope and locate the crosshair
reticle. Continue moving the telescope until the
crosshair appears over the Moon.
2
Look through the telescope’s 20mm eyepiece. Gently
turn the focus knobs to adjust the sharpness of the
image.
You can view many other celestial objects, such as
planets, star clusters and nebulae using this same
technique if you know where to find them in the
night sky.
Celestron’s free SkyPortal app for iOS and Android can
help you locate and identify a wide array of celestial
objects quickly and easily.
CONGRATULATIONS!
YOU HAVE NOW OBSERVED YOUR
FIRST CELESTIAL OBJECT!
To get a closer view of the Moon, loosen the set
screws on the focuser and remove the 20mm eyepiece.
Replace it with your 4mm eyepiece and tighten the set
screws to secure it in place. The 4mm eyepiece will
give you significantly more magnification, making the
Moon appear much larger.
NOTE: You may need to adjust the focus
knobs when you change eyepieces, so
make sure you are getting the sharpest
image possible.
3 4
The best and easiest target for you to try to view first is
the Moon. Try observing the Moon at different points in
its phase cycle. The best time to view the Moon is from
two days after a New Moon up to a few days before a
Full Moon. During this period, you will be able to see the
most detail in the craters and lunar mountain ranges.
YOUR FIRST NIGHT OUT
THE MOON
5
NEED ASSISTANCE?
Contact Celestron Technical Support
celestron.com/pages/technical-support
SOLAR WARNING:
Never attempt to view the Sun through any
telescope without a proper solar filter.
For more information on this product or to download the
instruction manual, please visit the respective product
page on celestron.com
05-21

FRANÇAIS | 1
Déballez votre télescope et assurez-vous que toutes les pièces sont
présentes. Votre PowerSeeker 127EQ est livré avec: un tube de télescope
avec deux anneaux de tube installés, un trépied avec entretoise centrale,
une monture équatoriale, deux oculaires, 3 lentilles de Barlow, un
chercheur, un contrepoids de 6 livres, une barre de contrepoids, deux
câbles de mouvement ralenti, une tête de vis 1/4-20 sur l’un des anneaux
de tube (pour les caméras), un tissu de nettoyage de lentille, un trépied
multifonction, une clef Allen pour les ajustements de miroir secondaire
ainsi qu’un plateau pour accessoires oculaires.
Vérifiez pour vous assurer que les trois pieds sont de la même
longueur une fois étendus, pour garantir une plateforme à niveau
pour le télescope.
Identifiez la monture équatoriale et placez-la sur la base de la
monture, dans le trou situé au centre de la plateforme de montage
du trépied.
Pour installer le trépied, écartez les pieds vers l'extérieur au
maximum et poussez l'entretoise centrale vers le bas.
Installez le plateau à accessoires sur l'entretoise centrale du trépied.
Vissez le plateau dans le trou fileté au centre de l'entretoise jusqu'à
ce qu'il soit complètement à niveau.
Par le dessous de la plateforme de montage du trépied, vissez le
boulon de fixation attaché dans le trou situé sur le dessous de la
monture équatoriale.
Étendez la portion centrale de chacun des trois pieds du trépied sur
une longueur de 6 à 12 pouces. Utilisez la vis de serrage de chaque
pied pour sécuriser le pied en position étendue.
Si nécessaire, faites tourner le plateau à accessoires dans le sens
inverse des aiguilles d'une montre jusqu'à ce que les trous pour
les accessoires ne soient pas couverts par les bras de l'entretoise,
comme illustré ici.
Trouvez la latitude approximative de votre site d'observation en
cherchant sur Internet ou à l'aide d'une carte. Vissez ensuite la vis
de réglage de la latitude dans la monture équatoriale jusqu'à ce que
votre latitude apparaisse sur l'échelle de latitude.
1
4
7
2
5
8
3
6
9
#21049
#21049
GUIDE DE CONFIGURATION RAPIDE
FRANÇAIS
127EQ

2| FRANÇAIS

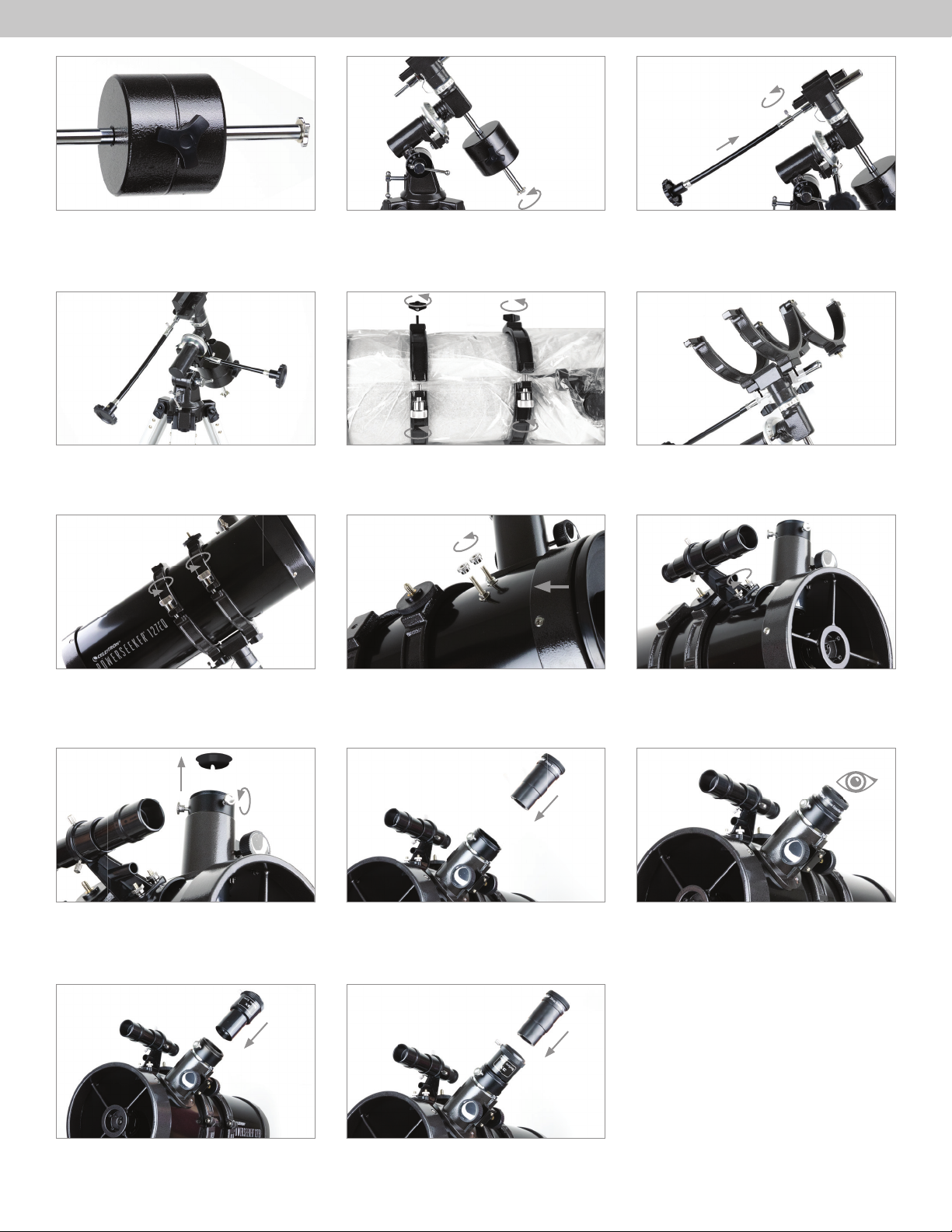

Identifiez la barre de contrepoids et le contrepoids. Faites glisser le
contrepoids sur la moitié de la distance sur la barre de contrepoids.
TENIR
Le câble doit s'attacher à l'axe d'ascension droite et l'autre câble à
l'axe de déclinaison. Serrez la vis pour fixer le câble en position.
Placez le tube du télescope sur la moitié inférieure des anneaux, placez
les moitiés supérieures sur le tube du télescope et vissez les molettes
de fixation maintenant le tube en place. Assurez-vous que le système
de mise au point est positionné au-dessus du contrepoids.
Desserrez les vis sur le système de mise au point, de manière à
ce qu'elles ne pénètrent pas dans la surface interne du diamètre
du système de mise au point. Enlevez le capuchon en plastique qui
couvre l'extrémité du porte-oculaire.
Pour obtenir un plus grand grossissement, vous pouvez utiliser
la lentille de Barlow x3 incluse. Placez la lentille de Barlow dans
le système de mise au point, à la place de l'oculaire. Retirez le
capuchon de la lentille de Barlow.
Ensuite, insérez l'oculaire dans la lentille de Barlow et serrez les vis
de fixation pour le fixer.
En tenant le contrepoids d'une main, alignez la barre de contrepoids
avec la monture. De l'autre main, faites tourner la barre de
contrepoids jusqu'à ce qu'elle soit complètement installée. Serrez la
vis de fixation du contrepoids pour maintenir le contrepoids en place.
Retirez les anneaux de tube du tube de télescope en desserrant les
molettes des colliers, sur le côté de chaque anneau. Retirez ensuite
les deux écrous à ailettes situés sur la moitié inférieure de chaque
anneau de tube.
Retirez les écrous striés des tiges filetées de l'extrémité du tube du
télescope comportant le système de mise au point.
Insérez le barillet de l'oculaire de 20 mm dans le système de mise
au point et serrez les vis.
Faites glisser l'extrémité chromée des câbles de mouvement au
ralenti dans l'arbre d'entraînement de la monture équatoriale. Veillez
à aligner la vis de fixation sur le point plat de l'arbre. Serrez la vis
pour fixer en position.
Alignez les trous de la moitié inférieure des anneaux sur les trous de
la monture et sécurisez-les avec les écrous à ailettes noirs que vous
avez retiré à l’étape 14.
Identifiez le chercheur et retirez les capuchons de plastiques de
l'avant et de l'arrière de la lentille. Orientez le chercheur de manière
à ce que la fenêtre de verre soit orientée vers l'avant du tube, comme
illustré ici. Placez le chercheur sur les tiges sur le tube et fixez-le
avec les écrous striés.
Retirez le capuchon de la lentille de l'avant du télescope. Pour
effectuer l'observation, regardez dans l'oculaire comme montré
ci-dessus. Faites le point sur l'image en faisant tourner les molettes
sous le système de mise au point.
10
13
16
19
22 23
11
14
17
20
12
15
18
21

FRANÇAIS | 3
CHOISIR UNE CIBLE
Installez le télescope à l’extérieur pendant la journée,
et repérez un objet facilement reconnaissable, comme
un lampadaire, une plaque d’immatriculation ou un
panneau. L’objet doit se situer aussi loin que possible,
mais à au moins un quart de mile de vous.
CENTRER LA CIBLE
DANS L’OCULAIRE
Regardez dans le télescope en utilisant votre oculaire
basse puissance. Déplacez le télescope jusqu’à que
l’objet choisi se trouve au centre du champ de vision.
Si l’image est floue, faites doucement tourner l’une ou
l’autre molette de mise au point jusqu’à ce que l’image
soit nette.
NOTE : L’image observée dans votre télescope peut
apparaître inversée. Cela est parfaitement
normal pour un télescope astronomique.
2
REGARDER DANS LE CHERCHEUR
Une fois l’objet centré dans votre oculaire de 20 mm,
regardez dans le chercheur et localisez le réticule du
viseur.
AJUSTER LE CHERCHEUR
Sans déplacer le télescope, utilisez les trois vis
à main situées sur le pourtour du chercheur pour
déplacer le chercheur dans son support, jusqu’à ce
que le viseur apparaisse en superposition avec l’objet
observé dans l’oculaire de 20 mm du télescope.
CONSEIL : Nous vous conseillons de ne faire tourner
qu’une vis à la fois. Desserrez une vis d’un demi-tour, et
faites-en tourner une autre d’autant pour garantir que
le chercheur ne risque pas de tomber.
VOTRE CHERCHEUR EST
MAINTENANCE ALIGNÉ !
Il n’aura pas besoin d’être aligné de nouveau tant qu’il
n’aura pas subi un choc ou qu’il sera tombé.
4
1
5
Le chercheur est l’un des composants les importants de votre télescope. Il vous
aide à localiser des objets et à les centrer dans votre oculaire. La première fois que
vous assemblez votre télescope, vous devez aligner le chercheur avec le système
optique principal du télescope. Il est plus facile d’effectuer cette opération
pendant la journée*.
* AVERTISSEMENT SUR LE SOLEIL! N’essayez jamais d’observer le
soleil à l’aide d’un télescope sans utiliser un filtre solaire adéquat.
ALIGNER LE
CHERCHEUR
Le chercheur est l’un des composants les importants de votre télescope. Il vous
aide à localiser des objets et à les centrer dans votre oculaire. La première fois que
vous assemblez votre télescope, vous devez aligner le chercheur avec le système
optique principal du télescope. Il est plus facile d’effectuer cette opération
* AVERTISSEMENT SUR LE SOLEIL! N’essayez jamais d’observer le
soleil à l’aide d’un télescope sans utiliser un filtre solaire adéquat.
3

4| FRANÇAIS
Lorsque la Lune est visible dans le ciel, installez votre
télescope comme décrit ci-dessus, avec l’oculaire de
20 mm installé. Déplacez le télescope de manière qu’il
pointe plus ou moins vers la Lune.
1
Regardez dans le chercheur et localisez le réticule du
viseur. Continuez à déplacer le télescope jusqu’à ce que
le viseur soit superposé sur la Lune.
2
Regardez dans l’oculaire de 20 mm dans le télescope.
Faites tourner doucement la molette de mise au point
pour ajuster la netteté de l’image.
Vous pouvez voir un grand nombre d’objets célestes,
comme les planètes, les amas d’étoiles et les nébuleuses
en utilisant la même technique, si vous savez comment
les trouver dans le ciel nocturne.
L’appli SkyPortal gratuite de Celestron, disponible pour
iOS et Android, peut vous aider à identifier une grande
variété d’objets célestes, rapidement et aisément.
FÉLICITATIONS !
VOUS AVEZ MAINTENANT OBSERVÉ
VOTRE PREMIER OBJET CÉLESTE !
Pour obtenir une meilleure vue de la Lune, desserrez
les vis de fixation du système de mise au point et
retirez l’oculaire de 20 mm. Remplacez-le par
l’oculaire de 4 mm et serrez les vis de fixation pour le
fixer. L’oculaire de 4 mm permettra un grossissement
notablement plus important, faisant apparaître la Lune
en bien plus grand.
NOTE: Il est possible que vous deviez ajuster les
molettes de mise au point après avoir changé
l’oculaire, pour garantir que vous disposez de
l’image la plus nette possible.
3 4
La meilleure cible, qui est également la plus aisée est la
Lune. Essayez d’observer la Lune à différentes phases.
Le meilleur moment pour observer la Lune est deux
jours après la nouvelle Lune et quelques jours avant
la pleine Lune. Pendant cette période, vous pourrez
distinguer la plus grande quantité de détails dans les
cratères et les chaînes de montagnes lunaires.
VOTRE PREMIÈRE NUIT D’OBSERVATION
LA LUNE
5
BESOIN D’ASSISTANCE?
Contactez le support technique de Celestron
celestron.com/pages/technical-support
AVERTISSEMENT SUR LE SOLEIL :
N’essayez jamais d’observer le soleil à l’aide
d’un télescope sans utiliser un filtre solaire
adéquat.
Pour obtenir plus d’informations sur ce produit,
ou pour télécharger le mode d’emploi, rendez-
vous sur la page-produit correspondante à
Celestron.com
05-21

DEUTSCH | 1
Packen Sie Ihr Teleskop aus und überprüfen die Vollständigkeit aller
Teile. Ihr PowerSeeker 127EQ umfasst: einen Teleskoptubus mit
zwei angebrachten Tubusringen, ein Stativ mit mittlerer Beinstrebe,
eine äquatoriale Montierung, zwei Okulare, eine 3x Barlowlinse, ein
Sucherfernrohr, ein 2,7-kg-Gegengewicht, eine Gegengewichtsstange,
zwei Zeitlupen-Kontrollkabel, eine 1/4-20-Stiftschraube an einem
Tubusring (für Kameras), ein Objektiv-Reinigungstuch, ein Stativ-
Multiwerkzeug und ein Inbusschlüssel für die Einstellung des
Zweitspiegel sowie eine Okular-Zubehörablage.
Achten Sie darauf, dass alle drei Beine nach dem Ausziehen die
gleiche Höhe haben, um eine waagerechte Plattform für das Teleskop
zu bilden.
Nehmen Sie die äquatoriale Montierung und setzen Sie die
Basis der Montierung in die Öffnung in der Mitte der Stativmontage
plattform ein.
Zum Aufbau des Stativs die Beine nach außen ziehen, bis sie
vollständig ausgezogen sind. Drücken Sie die mittlere Beinstrebe
nach unten.
Platzieren Sie die Zubehörablage oben auf der mittleren
Stativstützstrebe. Drehen Sie die Ablage in die Gewindeöffnung in der
Mitte der Beinstrebe, bis sie fest sitzt.
Schrauben Sie die mitgelieferte Befestigungsschraube unterhalb der
Stativ-Montageplattform in das Gewindeloch auf der Unterseite der
äquatorialen Montierung.
Den mittleren Teil jeder der drei Beinstreben ca. 15 bis 30 cm
nach unten ausfahren. Die ausgezogenen Beine mit den drei
Feststellschrauben unten an jedem Bein sichern.
Drehen Sie ggf. die Zubehörablage gegen den Uhrzeigersinn, bis die
Zubehörlöcher nicht durch die Arme der Beinstrebe verdeckt werden,
wie hier dargestellt.
Suchen Sie im Internet oder mit einer Karte den ungefähren
Breitengrad Ihres Beobachtungsorts. Schrauben Sie anschließend die
Breitengrad-Einstellschraube in die äquatoriale Montierung, bis Ihr
Breitengrad auf der Breitengradskala angezeigt wird.
1
4
7
2
5
8
3
6
9
#21049
#21049
KURZANLEITUNG ZUR EINRICHTUNG
DEUTSCH
127EQ

2| DEUTSCH
Nehmen Sie die Gegengewichtsstange und das Gegengewicht.
Schieben Sie das Gegengewicht zur Hälfte auf die
Gegengewichtsstange.
HALTEN
Ein Kabel muss an der Rektaszensionsachse und das andere an der
Deklinationsachse befestigt werden. Ziehen Sie die Schraube fest, um
das Kabel an der richtigen Position zu sichern.
Setzen Sie den Teleskoptubus wieder in die unteren Hälfte der
Tubusringe ein, klappen Sie die oberen Hälften über den Teleskoptubus
und sichern Sie die Feststellknöpfe, die den Teleskoptubus in Position
halten. Stellen Sie sicher, dass sich das Fokussiererende des
Teleskops über der Gegengewichtsbaugruppe befindet.
Lösen Sie die Schrauben am Fokussierer, damit sie den
Innendurchmesser des Fokussierers nicht behindern. Entfernen Sie
die Plastikabdeckung, die das Ende des Fokussierers abdeckt.
Sie können für eine zusätzliche Vergrößerung die mitgelieferte
3x Barlowlinse verwenden. Stecken Sie die Barlowlinse anstelle
des Okulars in den Fokussierer. Entfernen Sie die Kappe von der
Barlowlinse.
Setzen Sie anschließend das Okular in die Barlowlinse ein und ziehen
Sie die Stellschrauben fest, um es zu fixieren.
Halten Sie das Gegengewicht mit einer Hand und richten Sie die
Gegengewichtsstange mit der Montierung aus. Drehen Sie mit der
anderen Hand die Gegengewichtsstange, bis sie fest sitzt. Ziehen
Sie die Gegengewicht-Arretierschrauben fest, um das Gegengewicht
in Position zu halten.
Entfernen Sie die Tubusringe vom Teleskoptubus, indem Sie die
Feststellknöpfe an den Seiten jedes Rings lösen. Entfernen Sie
anschließend die beiden schwarzen Flügelmuttern an der unteren
Hälfte jedes Tubusrings.
Entfernen Sie die Rändelmuttern von den Gewindestangen am
Fokussiererende des Teleskoptubus.
Stecken Sie die verchromte Steckhülse des 20-mm-Okulars in den
Fokussierer und ziehen Sie die Schrauben fest.
Schieben Sie das verchromte Ende der Zeitlupen-Kontrollkabel auf die
Getriebewelle der äquatorialen Montierung. Achten Sie darauf, dass
die Stellschraube über der flachen Stelle auf der Welle ausgerichtet
ist. Ziehen Sie die Schraube fest, um sie zu sichern.
Richten Sie die Löcher an der unteren Hälfte der Tubusringe mit den
Löchern an der Montierung aus und sichern Sie sie mit den in Schritt
14 entfernten schwarzen Flügelmuttern.
Nehmen Sie das Sucherfernrohr und entfernen Sie die Plastikkappen
auf der Vorder- und Rückseite des Objektivs. Richten Sie das Su-
cherfernrohr so aus, dass das Glasfenster zur Vorderseite des Tubus
zeigt, wie hier dargestellt. Platzieren Sie das Sucherfernrohr über den
Stützen des Tubus und ziehen Sie es mit den Rändelmuttern fest.
Nehmen Sie den Objektivdeckel vorne am Teleskop ab. Schauen Sie
zum Beobachten durch das Okular, wie oben dargestellt. Stellen Sie
das Bild scharf, indem Sie die Knöpfe unterhalb des Fokussierers
drehen.
10
13
16
19
22 23
11
14
17
20
12
15
18
21

DEUTSCH | 3
ZIELPUNKT AUSWÄHLEN
Nehmen Sie das Teleskop tagsüber nach draußen und
suchen nach einem leicht erkennbaren Objekt wie
eine Straßenbeleuchtung, ein Nummernschild oder ein
Schild. Das Objekt sollte so weit wie möglich entfernt
sein, mindestens aber eine Viertelmeile.
ZENTRIEREN SIE DEN
ZIELPUNKT IM OKULAR
Schauen Sie mit dem unteren Okular durch das Teleskop.
Bewegen Sie das Teleskop, bis das von Ihnen gewählte
Objekt in der Mitte liegt. Wenn das Bild unscharf ist,
drehen Sie vorsichtig die Fokussierknöpfe auf beiden
Seiten des Teleskops, bis es scharf erscheint.
HINWEIS:Das Bild in Ihrem Teleskop erscheint mögli-
cherweise spiegelverkehrt. Dies ist bei ei-
nem astronomischen Teleskop völlig normal.
2
DURCH DAS SUCHERFERNROHR
SCHAUEN
Wenn das Objekt in Ihrem 20-mm-Okular zentriert ist,
schauen Sie durch das Sucherfernrohr und suchen das
Fadenkreuz.
SUCHERFERNROHR AUSRICHTEN
Ohne das Teleskop zu bewegen, bewegen Sie den
Sucher mit den drei Knöpfen in der Halterung des
Sucherfernrohrs, bis das Fadenkreuz über demselben
Objekt erscheint, das Sie im 20-mm-Okular des
Teleskops beobachten.
TIPP: Versuchen Sie, immer nur eine Schraube
einzustellen. Lösen Sie die Schraube mit einer halben
Umdrehung, und ziehen Sie sie auch mit einer
halben Umdrehung fest, um sicherzustellen, dass das
Sucherfernrohr sicher festgehalten wird.
IHR SUCHERFERNROHR IST
JETZT AUSGERICHTET!
Es sollte keine Neuausrichtung erforderlich sein, es sei
denn, das Teleskop wird gestoßen oder fallen gelassen.
4
1
5
Der Sucher ist einer der wichtigsten Teile Ihres Teleskops. Mit dem Sucher
lokalisieren Sie Objekte und zentrieren Sie im Okular. Wenn Sie das Teleskop zum
ersten Mal zusammenbauen, müssen Sie den Sucher nach der Hauptoptik des
Teleskops ausrichten. Am besten tun Sie dies tagsüber *.
* WARNUNG BEI SONNENBEOBACHTUNG: Versuchen Sie niemals, die
Sonne durch ein Teleskop ohne einen geeigneten Sonnenfilter zu
beobachten.
SUCHER
AUSRICHTEN
Der Sucher ist einer der wichtigsten Teile Ihres Teleskops. Mit dem Sucher
lokalisieren Sie Objekte und zentrieren Sie im Okular. Wenn Sie das Teleskop zum
ersten Mal zusammenbauen, müssen Sie den Sucher nach der Hauptoptik des
* WARNUNG BEI SONNENBEOBACHTUNG: Versuchen Sie niemals, die
Sonne durch ein Teleskop ohne einen geeigneten Sonnenfilter zu
3

4| DEUTSCH
Wenn der Mond im Himmel sichtbar ist, richten Sie Ihr
Teleskop wie oben beschrieben mit dem installierten
20-mm-Okular aus. Bewegen Sie das Teleskop so, dass
es ungefähr auf den Mond zeigt.
1
Schauen Sie durch das Sucherfernrohr und suchen das
Fadenkreuz. Bewegen Sie das Teleskop weiter, bis das
Fadenkreuz über dem Mond erscheint.
2
Schauen Sie jetzt durch das 20-mm-Okular des
Teleskops. Drehen Sie die Fokussierknöpfe vorsichtig,
um die Bildschärfe einzustellen.
Sie können viele andere Himmelsobjekte wie Planeten,
Sternhaufen und Nebel mit derselben Technik
beobachten, wenn Sie wissen, wo sie am Nachthimmel
zu finden sind.
Mit der kostenlosen SkyPortal-App von Celestron für
iOS und Android können Sie schnell und einfach viele
Himmelsobjekte finden und identifizieren.
HERZLICHEN GLÜCKWUNSCH!
SIE HABEN JETZT IHR ERSTES
HIMMELSOBJEKT BEOBACHTET!
Um den Mond näher zu betrachten, lösen Sie die
Stellschrauben am Okularauszug und entfernen das
20-mm-Okular. Ersetzen Sie es durch Ihr 4-mm-
Okular und ziehen dann die Stellschrauben fest, um
es zu sichern. Mit dem 4-mm-Okular erhalten Sie eine
deutlich höhere Vergrößerung, sodass der Mond viel
größer erscheint.
HINWEIS: Möglicherweise müssen Sie die
Fokussierknöpfe nachstellen, wenn Sie
die Okulare wechseln, so erhalten Sie das
schärfste Bild.
3 4
Der Mond ist das beste und einfachste Ziel, beobachten
Sie deshalb den Mond als erstes. Beobachten Sie den
Mond an verschiedenen Punkten seines Phasenzyklus.
Die beste Zeit zum Betrachten des Mondes ist zwei
Tage nach dem Neumond bis einige Tage vor dem
Vollmond. Während dieser Zeit können Sie die meisten
Details der Krater und Mondgebirge sehen.
IHRE ERSTE NACHT DRAUSSEN
DER MOND
5
BRAUCHEN SIE UNTERSTÜTZUNG?
Wenden Sie sich an die technische Unterstützung
von Celestron unter
celestron.com/pages/technical-support
SONNENSTRAHLEN-WARNHINWEIS:
Niemals ohne einen vorschriftsmäßigen
Sonnenfilter durch ein Teleskop in die Sonne
schauen!
Besuchen Sie für weitere Informationen zu
diesem Produkt oder zum Herunterladen
der Bedienungsanleitung bitte die jeweilige
Produktseite auf celestron.com

ITALIANO | 1
Disimballare il telescopio e verificare che siano presenti tutti
i componenti. Il PowerSeeker 127EQ comprende: un tubo del
telescopio con due anelli fissati, un treppiede con supporto centrale
delle gambe, una montatura equatoriale, due oculari, una lente di
Barlow 3x, un cercatore, un contrappeso da 6 libbre (2,7 kg), una
barra di contrappeso, due cavi di controllo del movimento lento, un
perno di montaggio da 1/4-20 su un anello per tubo (per fotocamere),
un panno per la pulizia delle lenti, un multi-attrezzo per treppiede e
una chiave a brugola per aggiustamenti secondari dello specchio e
un vassoio portaccessori dell’oculare.
Assicurarsi che tutte e tre le gambe siano alla stessa altezza una volta
estese per fornire una piattaforma a livello per il telescopio.
Localizzare la montatura equatoriale e sistemare la base della
montatura attraverso il foro al centro della piattaforma di montaggio
del treppiede.
Per configurare il treppiede, allargare le gambe verso l’esterno fino a
quando non saranno completamente estese, quindi spingere verso il
basso il supporto centrale delle gambe.
Sistemare il vassoio porta accessori e oculare sul supporto centrale
delle gambe del treppiede. Avvitare il vassoio nel foro filettato al
centro del supporto delle gambe fino a quando non è completamente
posizionato.
Da sotto la piattaforma di montaggio del treppiede avvitare l'apposito
bullone di montaggio nel foro alla base della montatura equatoriale.
Allungare la parte centrale di ciascuna delle tre gambe del treppiede
verso il basso di 15-30 cm. Usare la vite di fissaggio situata su
ciascuna gamba per fissare la gamba allungata in posizione.
Se necessario, ruotare il vassoio porta accessori in senso antiorario
fino a quando i fori non sono coperti dai bracci del supporto delle
gambe come mostrato qui.
Cercare la latitudine approssimativa del proprio luogo di osservazione
su Internet o usando una mappa. Quindi, avvitare la vita di regolazione
della latitudine nella montatura equatoriale fino a raggiungere la
propria latitudine come indicato nella scala della latitudine.
1
4
7
2
5
8
3
6
9
#21049
#21049
GUIDA RAPIDA
ITALIANO
127EQ

2| ITALIANO
Localizzare la barra di contrappeso e il contrappeso. Far scorrere il
contrappeso per metà sulla barra di contrappeso.
TENERE
Il cavo deve fissarsi all'asse dell'ascensione retta e l'altro cavo deve
fissarsi all'asse di declinazione. Serrare la vite per fissare il cavo in
posizione.
Posizionare nuovamente il tubo del telescopio nella metà inferiore
degli anelli, chiudere le metà superiori sul tubo del telescopio e fissare
le manopole di blocco per tenere il tubo del telescopio in posizione.
Assicurarsi che l’estremità con il focheggiatore del telescopio si trovi
sul gruppo del contrappeso.
Allentare le viti sul focheggiatore in modo che non ostruiscano il
diametro interno del focheggiatore. Rimuovere il tappo di plastica che
copre l’estremità del focheggiatore.
Per un maggiore ingrandimento, è possibile utilizzare la lente 3x
Barlow in dotazione. Sistemare la lente Barlow nel focheggiatore al
posto dell'oculare. Rimuovere il tappo dalla lente Barlow.
Quindi, inserire l'oculare nella lente Barlow e serrare le viti di
regolazione per fissarlo in posizione.
Tenendo il contrappeso con una mano, allineare la barra di
contrappeso con la montatura. Con l'altra mano ruotare la barra di
contrappeso fino a quando non è completamente in sede. Serrare
la vite di fissaggio del contrappeso per mantenere in posizione il
contrappeso.
Rimuovere gli anelli dal tubo del telescopio allentando le manopole di
blocco ai lati di ciascun anello. Quindi rimuovere i due dadi a farfalla
neri sulla metà inferiore di ciascun anello.
Rimuovere i dadi zigrinati dai perni filettati sull'estremità con il
focheggiatore del tubo del telescopio.
Inserire il barilotto dell’oculare da 20mm nel focheggiatore e serrare
le viti.
Far scorrere l'estremità cromata dei cavi di controllo del movimento
lento sull'asta della montatura equatoriale. Assicurarsi di allineare la
vite di fissaggio sulla parte piatta dell'asta. Serrare la vite per fissare
in posizione.
Allineare i fori sulla metà inferiore degli anelli del tubo con i fori
sulla montatura e fissarli in posizione con i dadi a farfalla neri
rimossi al punto 14.
Localizzare il cercatore e rimuovere i tappi in plastica sulla parte
anteriore e posteriore della lente. Orientare il cercatore in modo che
la finestrella di vetro sia rivolta verso la parte anteriore del tubo come
mostrato. Sistemare il cercatore sui perni del tubo e fissarlo mediante
i dadi zigrinati.
Rimuovere il tappo della lente dalla parte anteriore del telescopio.
Per osservare, guardare attraverso l'oculare come mostrato sopra.
Mettere a fuoco l'immagine ruotando le manopole al di sotto del
focheggiatore.
10
13
16
19
22 23
11
14
17
20
12
15
18
21

ITALIANO | 3
SCEGLIERE UN OGGETTO
DA OSSERVARE
Portare il telescopio all’esterno durante il giorno
e individuare un oggetto facilmente riconoscibile,
come ad esempio un semaforo, la targa di un’auto o
un cartello. L’oggetto dovrebbe trovarsi il più lontano
possibile, minimo a 400 metri.
CENTRARE L’OGGETTO
NELL’OCULARE
Guardare attraverso il telescopio utilizzando l’oculare
con minore ingrandimento. Muovere il telescopio fino a
quando l’oggetto prescelto si trova al centro del campo
visivo. Se l’immagine è sfocata, ruotare con delicatezza
le manopole di messa a fuoco a lato del telescopio fino
a quando l’immagine non è nitida.
NOTA: L’immagine del telescopio potrebbe apparire
capovolta. Ciò è perfettamente normale per un
telescopio astronomico.
2
OSSERVARE ATTRAVERSO IL
CERCATORE
Una volta che l’oggetto è centrato nell’oculare da
20mm, guardare attraverso il cercatore e localizzare il
reticolo.
REGOLARE IL CERCATORE
Senza spostare il telescopio, utilizzare le tre
manopole intorno alla staffa del cercatore per spostare
il cercatore sulla staffa fino a quando il reticolo appare
sullo stesso oggetto che si sta osservando nell’oculare
da 20mm.
SUGGERIMENTO: Provare a regolare una vite alla
volta. Allentare una vite di mezzo giro, quindi serrare
un’altra dello stesso tanto per garantire che il cercatore
sia fissato saldamente in posizione.
IL CERCATORE È ORA ALLINEATO!
Non occorre effettuare un nuovo allineamento salvo
colpi o cadute.
4
1
5
Il cercatore è uno dei componenti più importanti del telescopio. Aiuta a localizzare
gli oggetti e a centrarli nell’oculare. Al primo assemblaggio del telescopio
è necessario allineare il cercatore con le ottiche principali del telescopio. È
preferibile eseguire questa operazione durante il giorno*.
* AVVERTENZA SOLARE: Non tentare mai di osservare il sole
attraverso un telescopio senza un filtro solare adeguato.
ALLINEAMENTO DEL
CERCATORE
Il cercatore è uno dei componenti più importanti del telescopio. Aiuta a localizzare
gli oggetti e a centrarli nell’oculare. Al primo assemblaggio del telescopio
è necessario allineare il cercatore con le ottiche principali del telescopio. È
3

4| ITALIANO
Quando la Luna è visibile in cielo impostare il
telescopio come descritto sopra con installato l’oculare
da 20mm. Spostare il telescopio in modo che punti
approssimativamente verso la Luna.
1
Osservare attraverso il cercatore e localizzare il reticolo.
Continuare a muovere il telescopio fino a quando il
reticolo appare sulla Luna.
2
Osservare attraverso l’oculare da 20mm del telescopio.
Ruotare con cura le manopole di messa a fuoco per
regolare la nitidezza dell’immagine.
È possibile osservare altri corpi celesti, come pianeti,
ammassi solari e nebulose, utilizzando questa tecnica
se si conosce la loro posizione nel cielo notturno.
L’app gratuita SkyPortal Celestron per iOs e Android può
aiutare a localizzare e identificare un’ampia gamma di
corpi celesti in maniera facile e veloce.
CONGRATULAZIONI!
HAI APPENA OSSERVATO IL TUO PRIMO
CORPO CELESTE!
Per avere una visione più ravvicinata della Luna,
allentare le viti di regolazione sul focheggiatore
e rimuovere l’oculare da 20mm. Sostituirlo con
l’oculare da 4mm e serrare le viti di regolazione per
fissarlo in posizione. L’oculare da 4mm consente un
ingrandimento significativamente maggiore, facendo
apparire la Luna molto più grande.
NOTA: Per assicurare la maggiore nitidezza possibile,
quando si sostituisce l’oculare, potrebbe
essere necessario regolare le manopole di
messa a fuoco.
3 4
L’oggetto migliore e più facile da provare a osservare
come primo è la Luna. Provare a osservare la Luna in
diversi momenti delle sue fasi. Il momento migliore per
osservare la Luna è a partire da due giorni dopo la Luna
nuova fino a un paio di giorni prima della Luna piena.
Durante questo periodo crateri e catene montuose sono
osservabili nel dettaglio.
LA PRIMA OSSERVAZIONE NOTTURNA
LA LUNA
5
BISOGNO DI AIUTO?
Contattare il supporto tecnico Celestron
celestron.com/pages/technical-support
AVVERTENZA SOLARE: Non tentare mai
di osservare il sole attraverso un telescopio
senza un filtro solare adeguato.
Per maggiori informazioni sul prodotto o per
scaricare il manuale d’istruzioni, visitare la pagina
relativa al prodotto su celestron.com

ESPAÑOL | 1
Desembale el telescopio y compruebe que estén presentes todas las
piezas. Su PowerSeeker 127EQ incluye: un tubo de telescopio con
dos arandelas de tubo instaladas, un trípode con soporte de patas
central, un soporte ecuatorial, dos oculares, una lente Barlow 3x,
un localizador, un contrapeso de 6 lb., una barra de contrapeso, dos
cables de movimiento lento, un perno de montaje de 1/4-20 en una
arandela del tubo (para cámaras), una gamuza de limpieza de lentes,
herramienta múltiple del trípode y una llave Allen para ajustes del
espejo secundario, y una bandeja de accesorios y oculares.
Asegúrese de que las tres patas tengan la misma altura extendidas
para ofrecer una plataforma nivelada para el telescopio.
Localice el soporte ecuatorial y coloque la base del soporte por el
agujero del centro de la plataforma de montaje del trípode.
Para instalar el trípode, separe las patas hacia fuera hasta que estén
totalmente desplegadas y presione el soporte de la pata central hacia
abajo.
Coloque la bandeja de accesorios oculares sobre la abrazadera
central del trípode. Enrosque la bandeja en el agujero estriado del
centro del soporte de la pata hasta que esté totalmente asentada.
Desde debajo de la plataforma de montaje del trípode, enrosque
el perno de montaje incluido en el agujero de la parte inferior del
soporte ecuatorial.
Extienda la sección central de cada una de las tres patas del trípode
hacia abajo entre 6 y 12 pulgadas (15 y 30 cm). Use el tornillo de
fijación en cada pata para asegurar la para extendida en posición.
Si es necesario, gire en sentido contrario a las agujas del reloj la
bandeja de accesorios hasta que los agujeros de los accesorios no
queden cubiertos por los brazos del soporte de la pata como se indica
a continuación.
Compruebe la latitud aproximada de su ubicación de observación en
internet o usando un mapa. A continuación, enrosque el tornillo de
ajuste de latitud en el soporte ecuatorial hasta que la latitud quede
indicada en la escala de latitud.
1
4
7
2
5
8
3
6
9
#21049
GUÍA RÁPIDA DE INSTALACIÓN
ESPAÑOL
127EQ

2| ESPAÑOL
Para obtener más información de este producto o
descargar el manual de instrucciones, visite la página
de producto correspondiente en celestron.com
AVISO SOLAR: No intente nunca observar el sol por
un telescopio sin un filtro solar adecuado.
¿NECESITA AYUDA?
Contacte con el soporte técnico de Celestron
celestron.com/pages/technical-support
05-21
Localice la barra de contrapeso y el contrapeso. Deslice el contrapeso
a medio camino de la barra de contrapeso.
RETENCIÓN
El cable debería conectarse al eje de ascensión derecha, y el otro
cable de conecta al eje de declinación. Apriete el tornillo para
asegurar el cable en posición.
Vuelva a poner el tubo del telescopio en las arandelas de la mitad
inferior del tubo, gire las mitades superiores sobre el tubo del tele-
scopio, y asegure los mandos de pestillo que aguantan el tubo del
telescopio en posición. Asegúrese de que el extremo del enfoque del
telescopio esté sobre la estructura del contrapeso.
Afloje los tornillos del enfoque de forma que no obstruyan el diámetro
interno del enfoque. Saque la tapa de plástico que cubre el extremo
del enfoque.
Para un aumento adicional puede usar la lente Barlow 3x incluida.
Ponga la lente Barlow en el enfoque en lugar del ocular. Saque la
tapa de la lente Barlow.
A continuación, inserte el ocular en la Barlow y apriete los tornillos
para asegurarlo en posición.
Sujetando el contrapeso con una mano, alinee la barra de contrapeso
con el soporte. Con la otra mano, gire la barra de contrapeso hasta
que quede totalmente asentada. Apriete el tornillo de bloqueo del
contrapeso para sujetarlo en posición.
Saque las arandelas del tubo del telescopio aflojando los mandos de
acoplamiento de los laterales de cada arandela. Saque a continuación
las dos roscas aladas negras de la mitad inferior de cada arandela
del tubo.
Saque las roscas estriadas de los postes estriados del extremo del
enfoque del tubo telescópico.
Introduzca el cañón del ocular de 20mm en el enfoque y apriete
los tornillos.
Deslice el extremo cromado de los cables de control de movimiento
lento en el eje del engranaje del soporte ecuatorial. Asegúrese de
alinear el tornillo sobre el punto plano del eje. Apriete el tornillo para
fijarlo en posición.
Alinee los agujeros de las arandelas de la mitad inferior del tubo
con los agujeros del soporte y asegúrelos en posición con las roscas
aladas negras retiradas en el paso 14.
Localice el localizador y saque las tapas de plástico en la parte
anterior y posterior de la lente. Oriente el localizador de forma que la
ventana de cristal esté orientada a la parte anterior del tubo del modo
indicado. Ponga el localizador sobre los postes en el tubo y apriételo
con las roscas estriadas.
Saque la tapa de la lente de la parte anterior del telescopio. Para
observar, mire por el ocular como se indica anteriormente. Enfoque
la imagen girando los mandos bajo el enfoque.
10
13
16
19
22 23
11
14
17
20
12
15
18
21

ESPAÑOL | 3
ELEGIR UN OBJETO
Saque el telescopio de día y localice un objeto
fácilmente reconocible, como una farola, una matrícula
de coche o una señal. El objeto debe estar lo más lejos
posible, al menos a 400 m.
CENTRAR EL OBJETO
EN EL OCULAR
Mire por el telescopio usando el ocular con menor
potencia. Mueva el telescopio hasta que el objeto elegido
quede en el centro del campo de visión. Si la imagen
se ve borrosa, gire suavemente los mandos de enfoque
a cada lado del telescopio hasta que quede definida.
NOTA: La imagen del telescopio puede aparecer
invertida. Es normal en un telescopio astronómico.
2
MIRAR POR EL LOCALIZADOR
Cuando el objeto esté centrado en el ocular de 20mm,
mire por el localizador y localice el punto de mira.
AJUSTAR EL LOCALIZADOR
Sin mover el telescopio, use los tres tornillos
manuales que rodean el soporte del localizador para
moverlo en el soporte hasta que el punto de mira
aparezca sobre el objeto que está observando en el
ocular de 20mm del telescopio.
RECOMENDACIÓN: Pruebe ajustando un tornillo
cada vez. Afloje el tornillo media vuelta y apriete otro el
mismo recorrido para garantizar que el localizador se
mantenga con seguridad en posición.
SU LOCALIZADOR ESTÁ
ALINEADO.
No debería realinarse a menos que reciba golpes
o caiga.
4
1
5
El localizador es una de las piezas más importantes de su telescopio. Le ayuda a
localizar objetos y centrarlos en el ocular. La primera vez que monte el telescopio,
deberá alinear el localizador con la óptica principal del telescopio. Es preferible
hacerlo de día*.
* AVISO SOLAR: No intente nunca observar el sol por un telescopio sin
un filtro solar adecuado.
ALINEAR EL
LOCALIZADOR
El localizador es una de las piezas más importantes de su telescopio. Le ayuda a
localizar objetos y centrarlos en el ocular. La primera vez que monte el telescopio,
deberá alinear el localizador con la óptica principal del telescopio. Es preferible
* AVISO SOLAR: No intente nunca observar el sol por un telescopio sin
3

4| ESPAÑOL
Con la Luna visible en el firmamento, instale el
telescopio del modo descrito anteriormente con el
ocular de 20mm instalado. Mueva el telescopio de
forma que apunte aproximadamente a la Luna.
1
Mire por el localizador y localice la retícula. Siga
moviendo el telescopio hasta que la retícula se muestre
sobre la Luna.
2
Mire por el ocular de 20mm del telescopio. Gire
suavemente los mandos de enfoque para ajustar la
definición de la imagen.
Puede observar muchos más objetos celestes, como
planetas, clústeres estelares y nebulosas usando
esta misma técnica si sabe dónde encontrarlos en el
firmamento.
La app gratuita de Celestron SkyPortal para iOS y
Android puede ayudarle a localizar e identificar una
amplia gama de objetos celestes rápida y fácilmente.
FELICIDADES.
HA OBSERVADO SU PRIMER
OBJETO CELESTE.
Para obtener una vista más cercana de la Luna, afloje
los dos tornillos del enfoque y saque el ocular de
20mm. Cámbielo por el ocular de 4mm y apriete los
tornillos para asegurarlo en posición. El ocular de 4mm
le ofrecerá notablemente más aumento, haciendo que
la Luna se muestre mucho más grande.
NOTA: Puede tener que ajustar los mandos de enfoque
cuando cambie oculares, para asegurarse de
obtener la imagen más definida posible.
3 4
El mejor y más sencillo objetivo que puede probar a
observar primero es la Luna. Pruebe a observer la Luna
en distintos puntos de sus fases. El mejor momento para
observar la Luna es desde dos días después de Luna
nueva hasta unos días antes de Luna llena. Durante este
periodo podrá ver el máximo detalle de los cráteres y
riscos lunares.
SU PRIMERA NOCHE EN EL EXTERIOR
LA LUNA
5
¿NECESITA AYUDA?
Contacte con el soporte técnico de Celestron
celestron.com/pages/technical-support
AVISO SOLAR: No intente nunca observar
el sol por un telescopio sin un filtro solar
adecuado.
Para obtener más información de este producto o
descargar el manual de instrucciones, visite la página
de producto correspondiente en celestron.com
05-21
