CentraLine CLEAHMI21 User manual

CLEAHMI21 External HMI,
CLEAHMI21-BASE
MOUNTING INSTRUCTIONS
MONTAGEANLEITUNG
INSTRUCTIONS D'INSTALLATION
DOCUMENTATIE VAN DE INSTALLATIE
MONTAVIMO INSTRUKCIJA
ИНСТРУКЦИЯ ПО МОНТАЖУ
INSTRUCŢIUNI DE MONTARE
MONTAJ ANLATIMI
SZERELESI UTASITAS
NÁVOD K MONTÁŽI
Copyright © 2016 Honeywell GmbH ●All Rights Reserved MU1Z-0988GE51 R0616B
E Keep these instructions together with the
device or with the equipment
documentation!
Only qualified personnel may perform
electrical connections for 230 VAC.
F Cette instruction est à conserver avec le
contrôleur ou avec la documentation de
l'installation !
Le raccordement électrique pour le 230
VAC ne peut être effectué que par le
p
ersonnel autorisé.
P Guarde estas instru
ς
ões junto do regulador
ou junto da documentaςão da instalaςão!
A ligaςão eléctrica a 230 VAC só deve ser
efectuada por pessoal especializado.
D Diese Anleitung ist beim Gerät oder in der
Anlagendokumentation aufzubewahren!
Elektrisches Anschließen von 230 VAC ist
nur durch autorisiertes Fachpersonal
g
estattet.
I Queste istruzioni devono essere
conservate insieme al lettore o con la
documentazione dell´impianto!
I collegamenti a 230VCA devono essere
ese
g
uiti da
p
ersonale
q
ualificato.
S Denna instruktion skall förvaras
tillsammans med regler eller
anläggningsdokumentationen!
Elektrisk anslutning med 230 VAC får
endast utföras av behöri
g
p
ersonal.
DK Opbevar denne vejledning sammen med
regler eller med anlægsdokumentationen!
Elektrisk tilslutning for 230 VAC bør kun
foretages af autoriserede personer.
N Denne veiledningen skal oppbevares
sammen med regler eller anleggs-
dokumentasjonen!
Elektrisk tilkopling med 230 VAC må kun
utføres av fagfolk.
FI Tätä ohjetta tulee säilyttää laitteen
läheisyydessä tai yhdessä muiden
dokumenttien kanssa!
Vain asiaanmukaiset oikeudet omaava
henkilö saa suorittaa 230 VAC
kä
y
ttö
j
ännitteen liitäntätöitä.
ES Conserve estas instrucciones con el recalar
o con la documentación de la instalación.
La conexión eléctrica a 230 VCA debe
hacerse solamente por personal
qualificado.
NL Deze handleiding moet bij de regelaa
r
, of
met de documentatie van de installatie
worden bewaard!
De elektrische aansluiting voor 230 VAC
mag alleen door geautoriseerd personeel
worden uit
g
evoerd.
PL Instrukcjęobsługi należy przechowywać
przy urządzeniu albo w dokumentacji
technicznej.
Tylko autoryzowany servis jest
upoważniony do podłączenia do 230 VAT.
0A: INFO 0B: DIMENSIONS (mm)

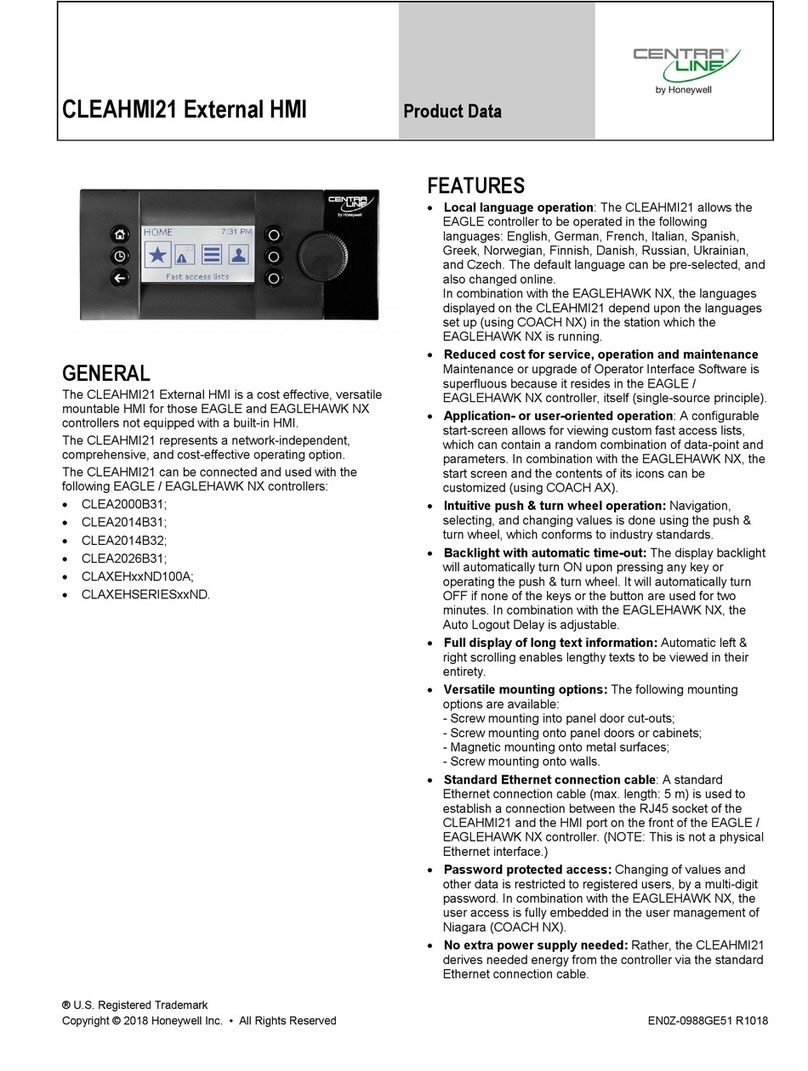

CLEAHMI21
(EN0Z-0988GE51)
PRODUCT DATA
CLEAHMI21, CLEAHMI21-BASE
(MU1Z-0988GE51)
MOUNTING INSTRUCTIONS
CLEAHMI21, CLEAHMI21-BASE
(MU1Z-0988GE51)
MOUNTING INSTRUCTIONS
BACK COVER MAGNETS
i
CLEAHMI21
CLEAHMI21-BASE
178
78
65.5
35.5
35.5
32
78
178
28.2
25.2
UPUP
35
CLEAHMI21
CLEAHMI21-BASE
68

CLEAHMI21 EXTERNAL HMI, CLEAHMI21-BASE - MOUNTING INSTRUCTIONS
MU1Z-0988GE51 R0616B 2
1: SCREW-MOUNTING INTO CUT-OUT (1A + 1B) 1A: MAKE CUT-OUT (a) + ATTACH CABLE (b + c / c')
1
1‘
1‘‘
166 mm
157 mm
58 mm
Ø 5 mm
1...2.5
mm
CLICK!
b
c
a
c‘
1B: INSERT CLEAHMI21 (a) + SCREWS (b) 2: MOUNTING ONTO MAGNETIC SURFACE (2A + 2B + 2C)
b b
a

CLEAHMI21 EXTERNAL HMI, CLEAHMI21-BASE - MOUNTING INSTRUCTIONS
MU1Z-0988GE51 R0616B
3
2A: INSERT MAGNETS (a + b + c + d + e + f) 2B: ATTACH CLEAHMI21-BASE (a + b) + CABLE (c + d / d')
c
d
ef
CLICK!
CLICK!
CLICK!
CLICK!
a
b
a
CLICK!
CLICK!
CLICK!
CLICK!
b
c
CLICK!
d
d‘
2C: ATTACH HMI (a) 3: HAND-HELD OPTION (2A + 2B + 3a)
a
3a

CLEAHMI21 EXTERNAL HMI, CLEAHMI21-BASE - MOUNTING INSTRUCTIONS
Manufactured for and on behalf of the Environmental & Energy Solutions Division of Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Switzerland by its Authorized Representative:
CentraLine
Honeywell GmbH
Böblinger Strasse 17
71101 Schönaich, Germany
Phone [phone]
Fax [phone]
[email protected]
www.centraline.com
Subject to change without notice
MU1Z-0988GE51 R0616B
4: SCREW-MOUNTING ONTO WALL (4A + 4B + 4C) 4A: DRILL HOLES (a) + INSERT DOWELS (b)
164
Ø 6
bb
a a
MIN. 35
MAX. 140
MAX. 65
OPTIONAL
4B: POSITION CLEAHMI21-BASE + CABLE (a / a' / a'') 4C: INSERT SCREWS (a) + CABLE (2B) + INSERT HMI (b)
a
a‘
a‘‘ a a
