MANUAL DE INSTRUCCIONES
IMPORTANTE
Enhorabuena. Ha elegido un cronotermostato que debi-
do a su sencillez le permitirá, con un ajuste adecuado de
sus funciones, aprovechar al máximo las posibilidades
de su instalación.
AJUSTE
DEL DÍA Y LA HORA ACTUAL
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla . El día de la semana
comienza a parpadear.
• Con las teclas ajuste el día.
• Presione . La hora comienza a parpadear.
• Con las teclas ajuste la hora.
• Presione .Los minutos comienzan a parpa-
dear.
• Con las teclas ajuste los minutos.
• Presione la tecla para finalizar la programa-
ción y regresara la pantalla principal.
PROGRAMACIÓN
En el cronotermostato CEPRA 5300 se puede establecer
una programación diaria (todos los días de la semana
tienen el mismo programa horario) o una programación
semanal (programas distintos para cada día de la sema-
na).
De fábrica, el cronotermostato trae la siguiente progra-
mación diaria:
Para que la programación establecida para el CEPRA
5300 sea la adecuada, es necesario que el tiempo de
programación se ordene de manera creciente, siendo el
tiempo mínimo 00:00 para el primer periodo P1 y el
máximo 23:50 para el último periodo P6.
La hora de comienzo de cada periodo y la temperatura
de consigna, pueden ser modificadas según se indican
a continuación.
Programación
diaria
(De Lunes a Domingo la programación es igual)
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla y sin soltarla pulse
para acceder a la programación.
DIA Y
HORA
DIA Y
HORA
DIA Y
HORA
SET
SET
SET
SET
20ºC
17ºC
20ºC
19ºC
22ºC
17ºC
7:00
9:00
12:30
15:00
17:30
23:00
P1
P2
P3
P4
P5
P6
Periodos
horarios Hora inicio Temperatura consigna
PROG
LU-DOM
Manual 5300.qxd 18/06/04 11:28 Página 3

Cronotermostato 5300
44
En la parte superior de la pantalla, parpadean los días
de la semana.
• Con ayuda de las teclas seleccionar el blo-
que de días: LUN
MAR MIE JUE VIE SAB
DOM.
• Presione la tecla para confirmar el bloque de
programación.
1) A continuación comienza a parpadear la hora del
primer periodo de programación P1.
• Con ayuda de las teclas ajuste la hora de
inicio del primer periodo. El ajuste se realiza
en intervalos de 10 minutos.
• Presione la tecla
2) La temperatura de consigna del primer periodo
comienza a parpadear
• Con ayuda de las teclas ajuste la temperatu-
ra deseada. El ajuste se realiza de grado en
grado.
• Presione la tecla para confirmar y pasar al
siguiente periodo horario. Repetir los pasos
1 y 2 hasta programar los 6 periodos horarios.
Finalizar la programación pulsando la tecla .
Si se desea modificar la programación de cualquier día,
proceder de la siguiente manera:
Programación
Semanal
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla y sin soltarla pulse
para acceder a la programación.
En la parte superior de la pantalla, parpadean los días
de la semana.
• Con ayuda de las teclas seleccionar el día
que quiere modificar: LUN
… DOM.
Automáticamente la programación se convierte en
semanal, adoptándose el día modificado dentro de
la programación
• Presione la tecla para confirmar el día.
1) A continuación comienza a parpadear la hora del
primer periodo de programación P1.
• Con ayuda de las teclas ajuste la hora de
inicio del primer periodo. El ajuste se realiza
en intervalos de 10 minutos.
• Presione la tecla .
2) La temperatura de consigna del primer periodo
comienza a parpadear
• Con ayuda de las teclas ajuste la temperatu-
ra deseada. El ajuste se realiza de grado en
grado.
SET
SET
SET
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
Manual 5300.qxd 18/06/04 11:28 Página 4

55
• Presione la tecla para confirmar y pasar al
siguiente periodo horario. Repetir los pasos
1 y 2 hasta programar los 6 periodos horarios.
Finalizar la programación pulsando la tecla .
Para modificar la programación de cualquier otro día,
repetir el mismo proceso.
VISUALIZACION
DE LA PROGRAMACIÓN AJUSTADA
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla .
—
Si la programación es diaria:
• En la parte superior de la pantalla aparecen los días
LUN MAR MIE JUE VIE SAB DOM y en la parte infe-
rior la hora de inicio y la temperatura de consigna
del primer periodo horario P1.
• Pulsando la tecla sucesivas veces, visualizará
la hora de inicio y la temperatura de con-
signa de cada uno de los periodos horarios siguien-
tes: P2, P3, P4, P5 y P6.
—
Si la programación es semanal:
Programación del día actual:
• En la parte superior de la pantalla aparece la indica-
ción del día actual y en la parte inferior la hora de
inicio y la temperatura de consigna del primer perio-
do horario P1de ese día.
• Pulsando la tecla sucesivas veces, visualizará
la hora de inicio y la temperatura de con-
signa de cada uno de los periodos horarios siguien-
tes: P2, P3, P4, P5 y P6.
Programación de cualquier otro día de la semana dis-
tinto
al actual:
• Con ayuda de las teclas seleccione el día de
la semana que quiere consultar LUN
… DOM. En la
parte inferior de la pantalla se visualiza la hora de
inicio y la temperatura de consigna del primer perio-
do horario P1.
• Pulsando la tecla sucesivas veces, visualizará
la hora de inicio y la temperatura de con-
signa de cada uno de los periodos horarios siguien-
tes: P2, P3, P4, P5 y P6.
• Si desea consultar la programación de otro día,
repetir el proceso anterior.
• Para volver a la pantalla principal, presione la tecla
SET
SET
SET
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM PROG LU-DOM
PROG
LU-DOM
Manual 5300.qxd 18/06/04 11:28 Página 5

Cronotermostato 5300
66
CCAAMMBBIIOO
MMAANNUUAALL DDEE LLAA TTEEMMPPEERRAATTUURRAA DDEE CCOONNSSIIGGNNAA
La variación manual de la temperatura de consigna se
puede realizar de cuatro formas distintas:
• Hasta el siguiente periodo horario.
• Durante un número de horas definidas ( selecciona-
bles entre 1 a 9 horas).
• Durante un número de días definidos ( selecciona-
bles de 1 a 99 días).
• De modo permanente.
CAMBIO
DE LA TEMPERATURA DE CONSIGNA HASTA
EL SIGUIENTE PERIODO HORARIO
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla para aumentar el valor de con-
signa
• Presione la tecla para disminuir el valor de con-
signa.
NOTA: Para cancelar la variación manual de la tempe-
ratura y regresar a la temperatura ajustada en el pro-
grama horario, presionar la tecla .
Cuando se realiza una variación manual de la tempera-
tura de consigna hasta el siguiente periodo horario, en
la pantalla, aparece de forma alterna, el tiempo que
resta hasta el siguiente periodo horario y junto a la indi-
cación de la temperatura de consigna, aparece la pala-
bra MANUAL.
CAMBIO
DE LA TEMPERATURA DE CONSIGNA DURAN-
TE
UN NÚMERO DE HORAS DEFINIDAS
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla para aumentar el valor de con-
signa
• Presione la tecla para disminuir el valor de con-
signa.
• Presione la tecla para entrar en la progra-
mación del número de horas.
• Con las teclas seleccione el número de horas
(de 1 a 9 horas) durante las cuales quiere modificar
el programa horario.
NOTA: Para cancelar la variación manual de la tempe-
ratura y regresar a la temperatura ajustada en el pro-
grama horario, presionar la tecla .
Cuando se realiza una variación manual de la tempera-
tura de consigna durante un número de horas, en la
pantalla, aparece de forma alterna, el tiempo que resta
hasta el siguiente periodo horario y junto a la indicación
de la temperatura de consigna, aparece la palabra
CONFORT.
Una vez dentro del periodo de cambio, pulsando las
teclas puede volver a modificar la temperatura
como desee.
SET
SET
DIA Y
HORA
SET
SET
Manual 5300.qxd 18/06/04 11:28 Página 6

77
CAMBIO
DE LA TEMPERATURA DE CONSIGNA DURAN-
TE
UN NÚMERO DE DÍAS DEFINIDOS
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla .
• Con las teclas ajustar la temperatura desea-
da.
• Presione la tecla durante 3 segundos para
entrar en la programación del número
de días. En la pantalla aparece la letra "d" y el
número de días parpadeando.
• Con las teclas seleccione el número de días
(de 1 a 99 días) durante los cuales quie-
re modificar el programa horario.
NOTA: Para cancelar la variación manual de la tempe-
ratura y regresar a la temperatura ajustada en el pro-
grama horario, presionar la tecla .
Cuando se realiza una variación manual de la tempera-
tura de consigna durante un número de días, en la pan-
talla, aparece de forma alterna, el número de días que
restan hasta el siguiente periodo horario y junto a la
indicación de la temperatura de consigna, aparece la
palabra FIJAR.
CAMBIO
DE LA TEMPERATURA DE CONSIGNA DE
MODO
PERMANENTE
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla para aumentar el valor de con-
signa
• Presione la tecla para disminuir el valor de con-
signa.
• Presione la tecla para mantener la tempera-
tura de forma permanente.
NOTA: Para cancelar la variación manual de la tempe-
ratura y regresar a la temperatura ajustada en el pro-
grama horario, presionar la tecla .
Cuando se realiza una variación manual de la tempera-
tura de consigna de modo permanente, en la pantalla,
junto a la indicación de la temperatura de consigna,
aparece la palabra FIJAR.
SET
SET
SETSET
FIJAR
FIJAR FIJAR
Manual 5300.qxd 18/06/04 11:28 Página 7

Cronotermostato 5300
88
TIEMPO
FUNC.
TIEMPO
DE FUNCIONAMIENTO
El cronotermostato ofrece diferentes históricos de horas
de funcionamiento:
• Tiempo de funcionamiento durante el día actual.
• Tiempo de funcionamiento durante el día anterior.
• Tiempo de funcionamiento durante la semana
actual.
• Tiempo de funcionamiento durante la semana ante-
rior.
• Tiempo total de funcionamiento.
Para visualizar los tiempos de funcionamiento:
• Presione la tecla para situarnos en la panta-
lla principal.
• Al pulsar por primera vez la tecla , en la
pantalla se visualizan las horas de funciona-
miento del día actual.
• Al pulsar por segunda vez la tecla , en la
pantalla se visualizan las horas de funciona-
miento del día anterior.
• Al pulsar por tercera vez la tecla , en la pan-
talla se visualizan las horas de funciona-
miento de la semana en la que se hace la consulta.
Parpadea la indicación DOM.
• Al pulsar por cuarta vez la tecla , en la pan-
talla se visualizan las horas de funciona-
miento de la semana anterior a la que se hace la
consulta. Se mantiene fija la indicación de todos los
días de la semana.
• Al pulsar la quinta vez la tecla , en la pantalla
se visualizan las horas de funcionamiento de la sema-
na anterior más la actual. Parpadean todos los días
de la semana.
IMPORTANTE
Si se mantiene pulsada la tecla durante más de
tres segundos se produce la puesta a cero de los conta-
dores.
BORRAR LA PROGRAMACIÓN
Presionando el botón de se borran todos los
ajustes introducidos en el cronotermostato.
Cuando esto ocurre, el cronotermostato realiza un che-
queo de todos los segmentos de la pantalla, recupera
el programa estándar de fábrica y el reloj se ajusta a las
00:00 horas del Domingo. La pantalla permanece par-
padeando hasta que se pulsa alguna tecla.
AJUSTE
DEL DIFERENCIAL DE CONMUTACIÓN
• Presione la tecla para situarnos en la panta-
lla principal.
• Presione la tecla para visualizar el límite
superior de conmutación HI.
• Presione de nuevo la tecla para visualizar
el límite inferior de conmutación LO.
SET
SET
TIEMPO
FUNC.
TIEMPO
FUNC.
TIEMPO
FUNC.
TIEMPO
FUNC.
TIEMPO
FUNC.
TEMP
INTERV
TEMP
INTERV
BORRAR
Manual 5300.qxd 18/06/04 11:28 Página 8

99
Para modificar el valor ajustado:
• Presione la tecla y sin soltarla presione
En la pantalla aparece HI y su valor actual parpade-
ando.
• Utilizando las teclas seleccione el nuevo
valor del límite superior HI. (Ver tabla de equivalen-
cia).
• Presione de nuevo la tecla . En la pantalla
aparece LO y su valor actual parpade-
ando.
• Utilizando las teclas seleccione el nuevo
valor del límite inferior LO. (Ver tabla de equivalen-
cia).
• Para finalizar el ajuste, pulse la tecla .
En la tabla siguiente se muestra la equivalencia entre los
valores ajustados HI y LO y las temperaturas correspon-
dientes.
NOTA: El diferencial mínimo de conmutación es 0,5K.
SET
SET
TEMP
INTERV
TEMP
INTERV
0
-0,5
-1,0
-1,5
-2,0
-2,5
-3,0
-3,5
-4,0
-4,5
0
+0,5
+1,0
+1,5
+2,0
+2,5
+3,0
+3,5
+4,0
+4,5
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
Lo 0
Lo 1
Lo 2
Lo 3
Lo 4
Lo 5
Lo 6
Lo 7
Lo 8
Lo 9
Hi 0
Hi 1
Hi 2
Hi 3
Hi 4
Hi 5
Hi 6
Hi 7
Hi 8
Hi 9
Equiva-
lencia Límite
inferior
Límite
superior Valor
0
+1
+2
+3
+4
+5
+6
+7
+8
+9
Valor Equiva-
lencia
Manual 5300.qxd 18/06/04 11:28 Página 9

Cronotermostato 5300
1100
INSTALACIÓN
Advertencias:
El cronotermostato debe ser instalado por personal cua-
lificado siguiendo la normativa vigente.
Debe buscar una ubicación que tenga una temperatura
representativa del local que va a controlar, lejos de focos
de calor, corrientes de aire o influencia directa de la
radiación solar o del sistema de calefacción.
Antes de realizar cualquier conexión, asegúrese que ha
desconectado el suministro eléctrico.
Montaje:
• Levante la tapa frontal para acceder a la parte inte-
rior del cronotermostato.
• En la parte inferior, hay una tapa que cubre el
emplazamiento de las baterías.
• Quite esa tapa, para lo cual es necesario presionar
sobre el símbolo y desplazarla hacia la derecha.
• Quite las baterías en el caso que las hubiese puesto.
• Quite el tornillo.
• Tire de la carcasa, levemente hacia delante. De esta
manera se accede a los bornes de conexión y a los
orificios de montaje.
• Fije el marco embellecedor a la pared o a la caja de
mecanismos utilizando los tacos y los tornillos que
se dan en el suministro.
• Fijar la base del cronotermostato al marco embelle-
cedor utilizando dos tornillos.
• Realizar la conexión eléctrica según la aplicación.
Asegúrese de que el cableado es correcto.
• Coloque la carcasa frontal del cronotermostato.
Vuelva a colocar el tornillo y ponga las baterías en
su correcta posición.
• Coloque la tapa que cubre las baterías y restablezca
el suministro eléctrico.
Cuando alimenta el cronotermostato, se realiza un auto-
chequeo de los segmentos de la pantalla y a continua-
ción la pantalla se queda parpadeando. Pulsando cual-
quier tecla la pantalla se estabiliza y puede proceder a
la programación según las indicaciones anteriormente
descritas.

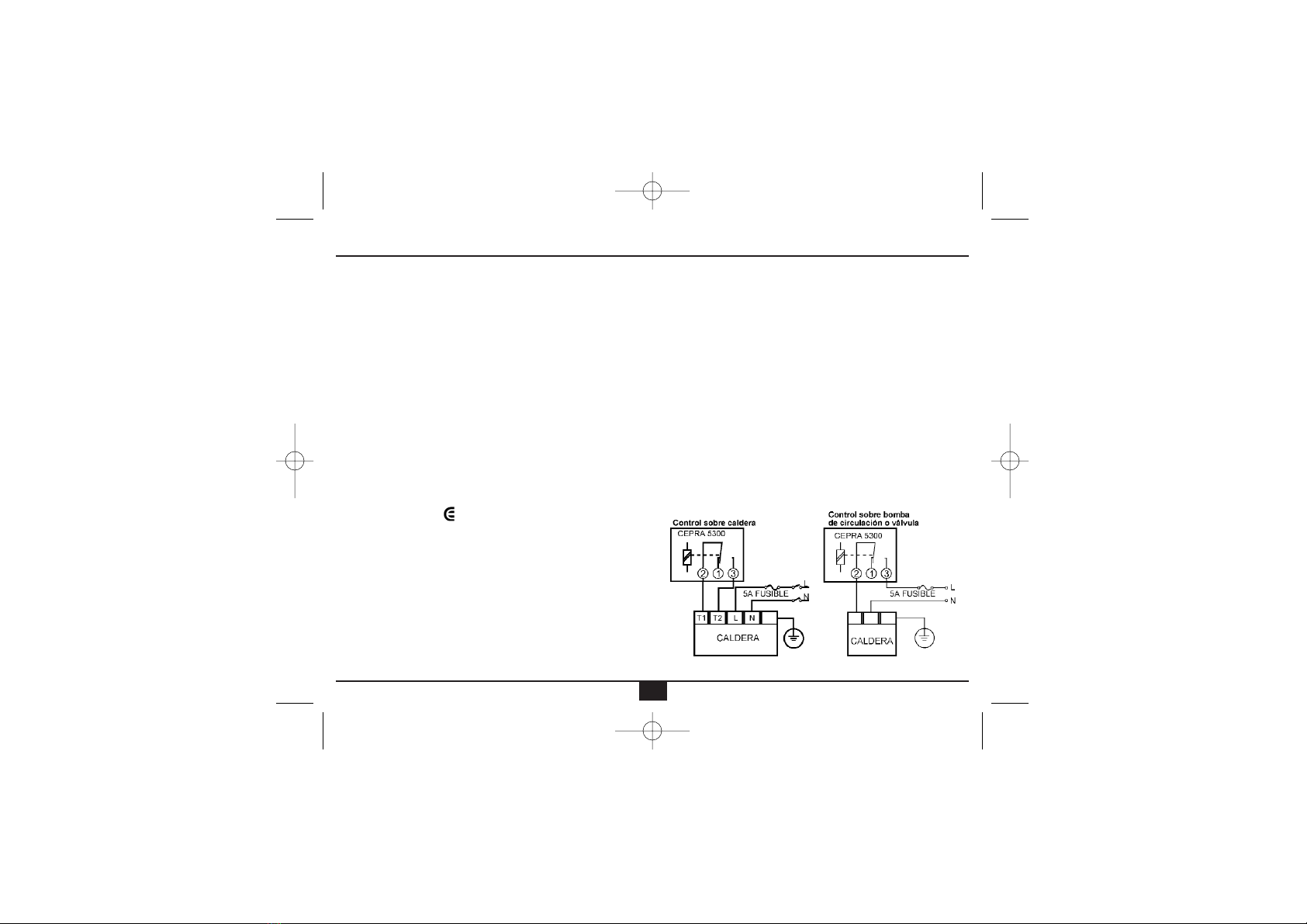

APLICACIONES
PRINCIPALES
Manual 5300.qxd 18/06/04 11:28 Página 10

1111

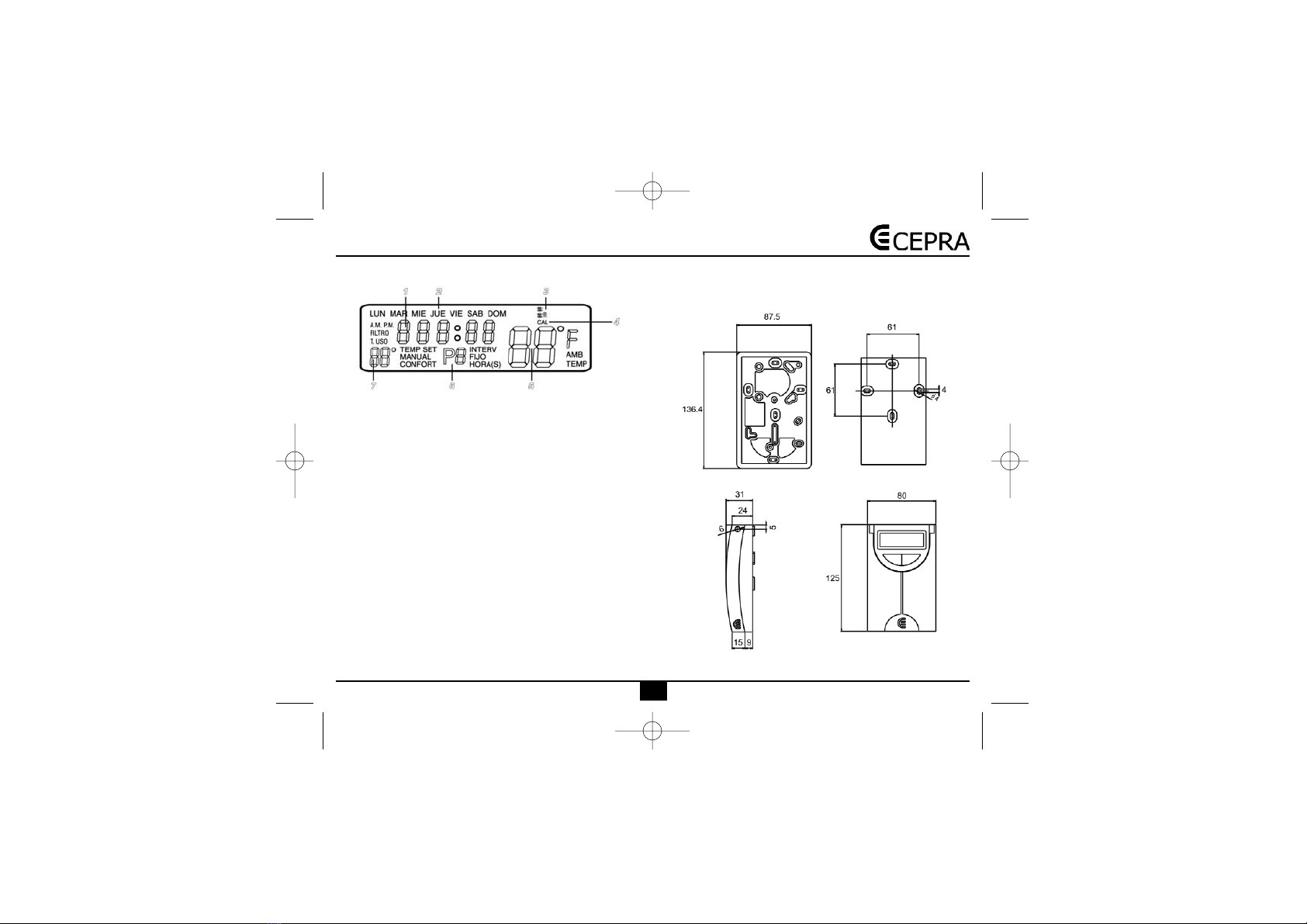

DATOS
VISUALIZADOS EN LA PANTALLA
DATOS
TÉCNICOS
Ajuste de la temperatura de consigna: 7 a 35 ºC, en
intervalos de 1K.
Temperatura de funcionamiento: 0 a 45ºC.
Temperatura de almacenaje: -10 a 50ºC.
Sonda de temperatura: NTC interna.
Alimentación: 2 baterías alcalinas LR6, "AA", 1,5 V.
Diferencial: Ajustable, mínimo 0,5 K.
Contacto: Conmutado, libre de potencial.
Capacidad de corte: 8 ( 3,5) A a 250 V CA.
1. Indicación hora actual (tiempo de funcionamiento).
2. Indicación día de la semana.
3. Símbolo de indicación calefacción conectada.
4. Indicación de modo de funcionamiento.
5. Indicación temperatura ambiente. (Indica la necesi-
dad del cambio de batería con el símbolo “Lo” par-
padeante).
6. Indicación de programa activo. (Esta lectura se alter-
na con la de horario de confort cada 30 segundos).
7. Indicación de temperatura de consigna.

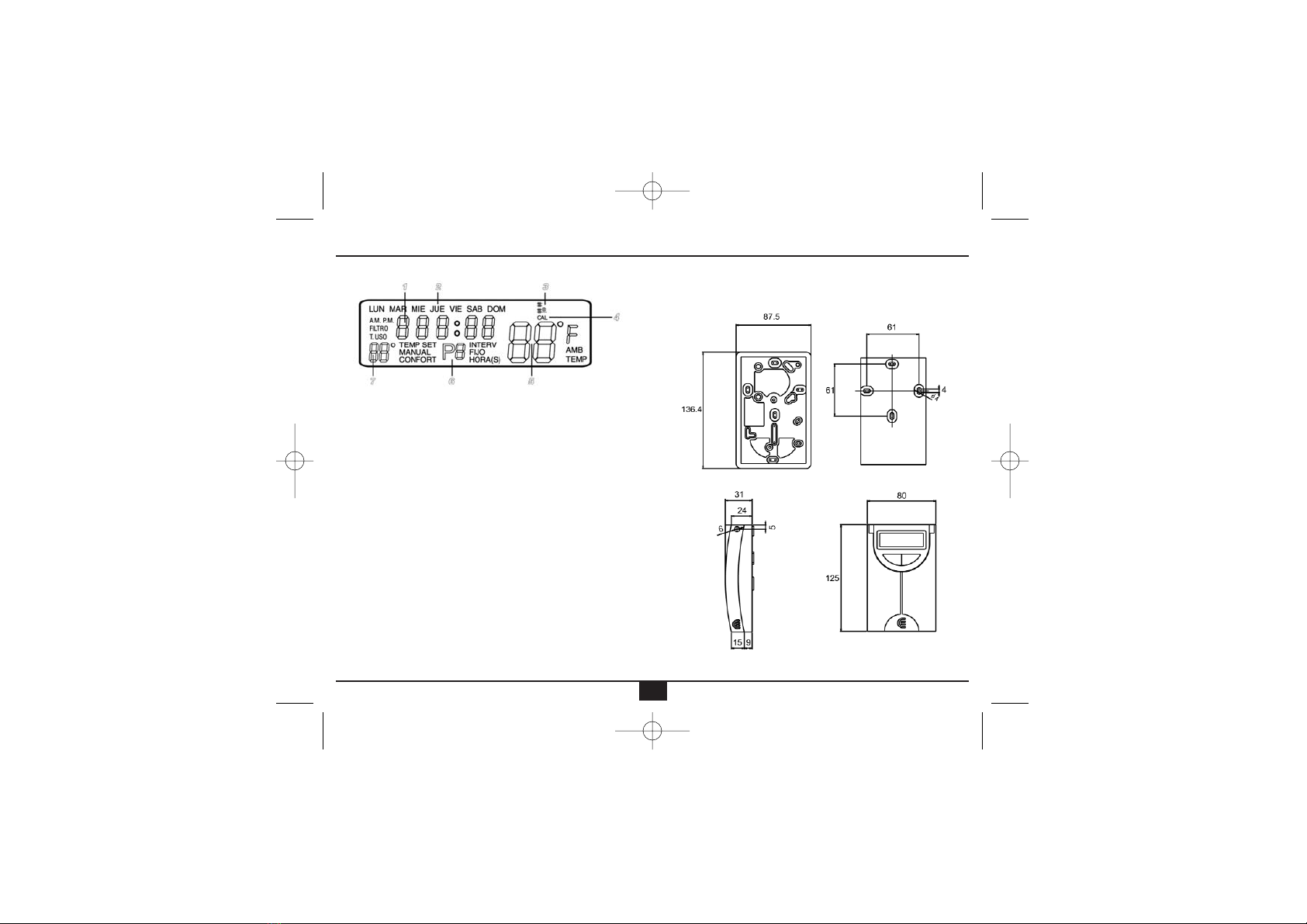

DIMENSIONES
Manual 5300.qxd 18/06/04 11:28 Página 11

Cronotermostato 5300
1122
INSTRUÇÕES
IMPORTANTE
Parabens. Você escolheu um cronotermostato que, devi-
do à simplicidade do mesmo, e através do ajuste ade-
quado das funções, permite aproveitar o máximo das
possibilidades da sua instalação.
AJUSTE
DO DIA E A HORA ACTUAL
• Pressione a tecla para se situar no ecrã prin-
cipal.
• Pressione a tecla . O dia da semana começa
a piscar.
• Com as teclas ajuste o dia.
• Pressione . A hora começa a piscar.
• Com as teclas ajuste a hora.
• Pressione . Os minutos começam a piscar.
• Com as teclas ajuste os minutos.
• Pressione a tecla para finalizar a programa-
ção e voltar ao ecrã principal.
PROGRAMAÇÃO
No cronotermostato CEPRA 5300 pode ser establecida
uma programação diária (todos os dias da semana têm
o mesmo programa horário) ou uma programação
semanal ( programas diferentes para cada dia da sema-
na).
De fábrica, o cronotermostato traz a seguinte progra-
mação diária:
Para o CEPRA 5300 adoptar a programação estabeleci-
da é preciso que o programa horário esteja ordenado
de forma ascendente, sendo a hora mínima que se pode
programar no primeiro período P1, as 00:00 e a hora
máxima que se pode programar no último período P6,
as 23:50.
A hora de início de cada período e a temperatura de
referência, podem ser modificadas como indicado a
seguir:
Programação
diária
(De Segunda-feira a Domingo a programação é igual).
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla e sem soltar, aperte
para aceder à programação.
DIA Y
HORA
DIA Y
HORA
DIA Y
HORA
SET
SET
SET
SET PROG
LU-DOM
20ºC
17ºC
20ºC
19ºC
22ºC
17ºC
7:00
9:00
12:30
15:00
17:30
23:00
P1
P2
P3
P4
P5
P6
Períodos
horários Hora
de
início Temperatura de
referência
Manual 5300.qxd 18/06/04 11:28 Página 12

1133
Na parte superior do ecrã, piscarão os dias da semana.
• Através das teclas seleccionar o bloco de
dias: LUN
MAR MIE JUE VIE SAB DOM.
• Pressione a tecla para confirmar o bloco de
programação.
1) Seguidamente, a hora do primeiro período de pro-
gramação P1 começa a piscar.
• Através das teclas ajuste a hora de início do
primeiro período. O ajuste é realizado em
intervalos de 10 minutos.
• Pressione a tecla
2) A temperatura de referência do primeiro período
começa a piscar
• Através das teclas ajuste a temperatura des-
ejada. O ajuste é realizado de grau em
grau.
• Pressione a tecla para confirmar e passar
ao seguinte período horário. Repetir os
passos 1 e 2 até programar os 6 períodos horários.
Finalizar a programação pressionando a tecla
Caso Você deseje modificar a programação de qualquer
dia, siga estes passos:
Programação
Semanal
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla e sem soltar, aperte
para aceder à programação.
Na parte superior do ecrã, piscarão os dias da semana.
• Através das teclas seleccionar o dia que Você
quiser modificar: LUN …DOM.
Automáticamente a programação torna-se semanal,
adoptando o dia modificado dentro da programa-
ção
• Pressione a tecla para confirmar o dia.
1) Seguidamente, a hora do primeiro período de pro-
gramação P1 começa a piscar.
• Através das teclas ajuste a hora de início do
primeiro período. O ajuste é realizado em
intervalos de 10 minutos.
• Pressione a tecla
2) A temperatura de referência do primeiro período
começa a piscar.
• Através das teclas ajuste a temperatura des-
ejada. O ajuste é realizado de grau em
grau.
SET
SET
SET
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
Manual 5300.qxd 18/06/04 11:28 Página 13

Cronotermostato 5300
1144
• Pressione a tecla para confirmar e passar
ao seguinte período horário. Repetir os
passos 1 e 2 até programar os 6 períodos horários.
Finalizar a programação pressionando a tecla .
Para modificar a programação de qualquer outro dia,
repetir o mesmo processo.
VISUALIZAÇÃO
DA PROGRAMAÇÃO AJUSTADA
• Pressione a tecla para se situar no ecrã prin-
cipal.
• Pressione a tecla
—
Se a programação for diária:
• Na parte superior do ecrã aparecem os dias LUN
MAR
MIE JUE VIE SAB DOM e na parte inferior a
hora de início e a temperatura de referência do pri-
meiro período horário P1.
• Pressionando a tecla sucessivas vezes, Você
visualizará a hora de início e a temperatura
de referência de cada um dos períodos horários
seguintes: P2, P3, P4, P5 e P6.
—Se aprogramação for semanal:
Programação
do dia actual:
• Na parte superior do ecrã aparece a indicação do
dia actual e na parte inferior a hora de início e a
temperatura de referência do primeiro período horá-
rio P1 desse dia.
• Pressionando a tecla sucessivas vezes, Você
visualizará a hora de início e a temperatura
de referência de cada um dos períodos horários
seguintes: P2, P3, P4, P5 e P6.
Programação de qualquer outro dia da semana que não
seja
o actual:
• Através das teclas seleccione o dia da sema-
na que Você quiser consultar LUN…
DOM. Na parte
inferior do ecrã aparece a hora de início e a tempe-
ratura de referência do primeiro período horário P1.
• Pressionando a tecla sucessivas vezes, Você
visualizará a hora de início e a temperatura
de referência de cada um dos períodos horários
seguintes: P2, P3, P4, P5 e P6.
• Se Você quiser consultar a programação de outro
dia, repita o processo anterior.
• Para voltar ao ecrã principal, pressione a tecla SET
SET
SET
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
PROG
LU-DOM
Manual 5300.qxd 18/06/04 11:28 Página 14

1155
MUDANÇA
MANUAL DA TEMPERATURA DE REFERÊNCIA
A mudança manual da temperatura de referência pode
ser realizada de quatro maneiras diferentes:
• Até o seguinte período horário.
• Durante um número de horas definidas (seleccioná-
veis entre 1 a 9 horas).
• Durante um número de dias definidos (seleccionáveis
de 1 a 99 dias).
• De modo permanente.
MUDANÇA
DA TEMPERATURA DE REFERÊNCIA ATÉ O
SEGUINTE PERÍODO HORÁRIO
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla para aumentar o valor de
referência
• Pressione a tecla para diminuir o valor de refe-
rência.
NOTA: Para cancelar a mudança manual da temperatu-
ra e voltar para a temperatura ajustada no programa
horário, pressionar a tecla
Quando for realizada uma variação manual da tempe-
ratura de referência até o seguinte período horário, no
ecrã aparecerá, de forma alternada, o tempo que resta
até o seguinte período horário e junto da indicação da
temperatura de referência, aparecerá a palavra
MANUAL.
MUDANÇA
DA TEMPERATURA DE REFERÊNCIA
DURANTE
UM NÚMERO DE HORAS DEFINIDAS
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla para aumentar o valor de
referência.
• Pressione a tecla para diminuir o valor de refe-
rência.
• Pressione a tecla para entrar na programa-
ção do número de horas.
• Através das teclas seleccione o número de
horas (de 1 a 9 horas) durante as quais Você deseja
modificar o programa horário.
NOTA: Para cancelar a variação manual da temperatu-
ra e voltar para a temperatura ajustada no programa
horário, pressionar a tecla .
Quando for realizada uma variação manual da tempe-
ratura de referência durante um número de horas, no
ecrã aparecerá, de forma alternada, o tempo que resta
até o seguinte período horário e junto da indicação da
temperatura de referência, aparecerá a palavra CON-
FORT.
Estando dentro do período de mudança, pressionando
as teclas . Você poderá voltar a modificar a tem-
peratura como desejar.
DIA Y
HORA
SET
SET
SET
SET
Manual 5300.qxd 18/06/04 11:29 Página 15

Cronotermostato 5300
1166
MUDANÇA
DA TEMPERATURA DE REFERÊNCIA
DURANTE
UM NÚMERO DE DIAS DEFINIDOS
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla .
• Através das teclas ajustar a temperatura
desejada.
• Pressione a tecla durante 3 segundos para
entrar na programação do número
de dias. No ecrã aparecerá a letra "d" e o número
de dias a piscar.
• Através das teclas seleccione o número de
dias ( de 1 a 99 dias) durante os quais
Você deseja modificar o programa horário.
NOTA: Para cancelar a variação manual da temperatu-
ra e voltar para a temperatura ajustada no programa
horário, pressionar a tecla .
Quando for realizada uma variação manual da tempe-
ratura de referência durante um número de dias, no
ecrã aparecerá, de forma alternada, o número de dias
que restam até o seguinte período horário e junto da
indicação da temperatura de referência, aparecerá a
palavra FIJAR.
MUDANÇA
DA TEMPERATURA DE REFERÊNCIA DE
MODO
PERMANENTE
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla para aumentar o valor de
referência
• Pressione a tecla para diminuir o valor de refe-
rência.
• Pressione a tecla para manter a temperatura
de forma permanente.
NOTA: Para cancelar a variação manual da temperatu-
ra e voltar para a temperatura ajustada no programa
horário, pressionar a tecla .
Quando for realizada uma variação manual da tempe-
ratura de referência de modo permanente, no ecrã,
junto da indicação da temperatura de referência, apa-
recerá a palavra FIJAR.
SET SET
SET
SET
FIJAR
FIJAR
FIJAR
Manual 5300.qxd 18/06/04 11:29 Página 16

1177
TIEMPO
FUNC.
TEMPO
DE FUNCIONAMENTO
O cronotermostato oferece diferentes históricos de horas
de funcionamento:
• Tempo de funcionamento durante o dia actual.
• Tempo de funcionamento durante o dia anterior.
• Tempo de funcionamento durante a semana actual.
• Tempo de funcionamento durante a semana anterior.
• Tempo total de funcionamento.
Para visualizar os tempos de funcionamento:
• Pressione a tecla para se situar no ecrã
principal.
• Pressionando uma vez a tecla no ecrã visua-
lizam-se as horas de funcionamen-
to do dia actual.
• Pressionando duas vezes a tecla , no ecrã
visualizam-se as horas de funciona-
mento do dia anterior.
• Pressionando três vezes a tecla , no ecrã
visualizam-se as horas de funcionamento da semana
em que a consulta está sendo feita. Piscará a indica-
ção DOM.
• Pressionando quatro vezes a tecla , no ecrã
visualizam-se as horas de funcionamento da semana
anterior à da consulta. A indicação de todos os dias
da semana aparece fixa.
• Pressionandoa tecla cinco vezes, noecrãapa-
recem indicadas as horas de funcionamento
da semana anterior mais a actual. Piscam todos os
dias da semana.
IMPORTANTE
Se se mantém pressionada a tecla durante mais
de três segundos, os contadores põem-se a
zero.
APAGAR
A PROGRAMAÇÃO
Pressionando o botão de , são apagados todos
os ajustes introduzidos no cronotermostato. Quando isto
ocorre, o cronotermostato realiza uma checagem de
todos os segmentos do ecrã, recupera o programa stan-
dard de fábrica e o relógio fica ajustado às 00:00 horas
do Domingo. O ecrã permanece piscando até alguma
tecla ser pressionada.
AJUSTE
DO DIFERENCIAL DE COMUTAÇÃO
• Pressione a tecla para se situar no ecrã
principal.
• Pressione a tecla para visualizar o limite
superior de comutação HI.
• Pressione de novo a tecla para visualizar o
limite inferior de comutação LO.
SET
SET
TIEMPO
FUNC.
TIEMPO
FUNC.
TIEMPO
FUNC.
TIEMPO
FUNC.
TIEMPO
FUNC.
TEMP
INTERV
TEMP
INTERV
BORRAR
Manual 5300.qxd 18/06/04 11:29 Página 17

Cronotermostato 5300
1188
TEMP
INTERV
Para modificar o valor ajustado:
• Pressione a tecla e, sem soltar, pressione
. No ecrã aparece HI e o seu valor actual a
piscar.
• Utilizando as teclas seleccione o novo valor
do limite superior HI. (Ver tabela de equivalência).
• Pressione de novo a tecla . No ecrã aparece
LO e o seu valor actual a piscar.
• Utilizando as teclas seleccione o novo valor
do limite inferior LO. (Ver tabela de equivalência).
• Para finalizar o ajuste, pressione a tecla .
Na tabela seguinte é indicada a equivalência entre os
valores ajustados HI e LO e as temperaturas correspon-
dentes.
SET
TEMP
INTERV
SET
NOTA: O diferencial mínimo de comutação é 0,5K.
0
-0,5
-1,0
-1,5
-2,0
-2,5
-3,0
-3,5
-4,0
-4,5
0
+0,5
+1,0
+1,5
+2,0
+2,5
+3,0
+3,5
+4,0
+4,5
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
Lo 0
Lo 1
Lo 2
Lo 3
Lo 4
Lo 5
Lo 6
Lo 7
Lo 8
Lo 9
Hi 0
Hi 1
Hi 2
Hi 3
Hi 4
Hi 5
Hi 6
Hi 7
Hi 8
Hi 9
Equiva-
lência Límite
inferior
Límite
superior Valor
0
+1
+2
+3
+4
+5
+6
+7
+8
+9
Valor Equiva-
lência
Manual 5300.qxd 18/06/04 11:29 Página 18

1199
INSTALAÇÃO
Advertências:
O cronotermostato deve ser instalado por pessoal qua-
lificado seguindo a normativa em vigor.
Deverá procurar uma localização que tenha uma tem-
peratura representativa do local a ser controlado, longe
de fontes de calor, correntes de ar ou influência directa
da radiação solar ou do sistema de aquecimento.
Antes de realizar qualquer ligação, certifique-se de que
o fornecimento eléctrico esteja cortado.
Montagem:
• Levante a tampa frontal para aceder à parte interior
do cronotermostato.
• Na parte inferior, há uma tampa que cobre o com-
partimento das baterias.
• Tire essa tampa. Para isso, é preciso pressionar
sobre o símbolo e empurrar para a direita.
• Tire as baterias, caso já estejam dentro.
• Tire o parafuso
• Tire da carcaça, levemente para frente. Deste modo,
se acede aos terminais de ligação e aos orifícios de
montagem.
• Fixe a moldura na parede ou na caixa de mecanis-
mos utilizando as buchas e os parafusos incluídos
no fornecimento.
• Fixar a base do cronotermostato na moldura utilizan-
do dois parafusos.
• Realizar a ligação eléctrica conforme a aplicação.
Certifique-se de que a cablagem seja correcta.
• Coloque a carcaça frontal do cronotermostato. Volte
a colocar o parafuso e coloque as baterias na posi-
ção correcta.
• Coloque a tampa que cobre as baterias e ligue de
novo o fornecimento eléctrico.
Quando o cronotermostato recebe alimentação, é reali-
zada uma auto-checagem dos segmentos do ecrã e
seguidamente o ecrã fica a piscar. Pressionando qual-
quer tecla, o ecrã estabiliza-se e Você poderá proceder
à programação seguindo as indicações anteriormente
descritas.
APLICAÇÕES
PRINCIPAIS
Manual 5300.qxd 18/06/04 11:29 Página 19

Cronotermostato 5300
2200
DADOS
VISUALIZADOS NO ECRÃ
1. Fudicação hora atual (tempo de funcionamento).
2. Fudicação día da semana.
3. Fudicação de aquecimento em funcionamento.
4. Fudicação de modo de funcionamento.
5. Fudicação da temperatura (ambiente). (1)
6. Fudicação de programa ativo. (2)
7. Fudição de temperatura de ordem.
(1): Fudicação da necessidade do troco de batería com
o símbolo "Lo" o modo de pestanejar.
(2): A presente leitura combina-se com horario de con-
fort cada 30 segundos.
DADOS
TÉCNICOS
Ajuste da temperatura de referência: 7 a 35 ºC, em
intervalos de 1K
Temperatura de funcionamento: 0 a 45ºC
Temperatura de armazenagem: -10 a 50ºC
Sonda de temperatura: NTC interna
Alimentação: 2 baterias alcalinas LR6, "AA", 1,5 V
Diferencial: Ajustável, mínimo 0,5 K
Contacto: Comutado, livre de potencial
Capacidade de corte: 8 ( 3,5) A a 250 V CA
DIMENSÕES
Manual 5300.qxd 18/06/04 11:29 Página 20
