Chacon IPCAM RI-02 User manual

IPCAM RI-02
Quick start guide
Security

EN
Quick start guide

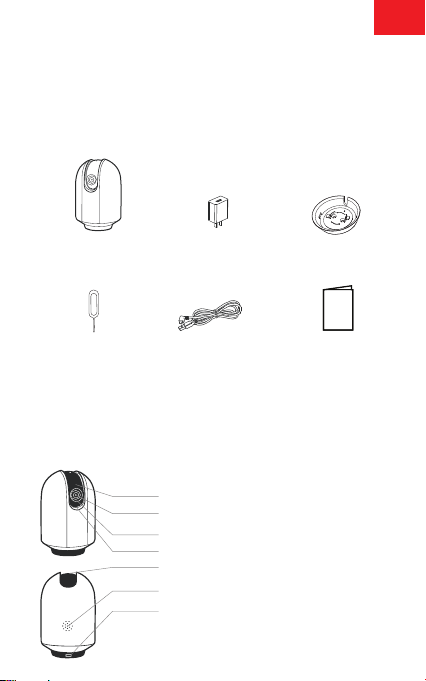

1. Packing list
2. Product description
3. Device configuration
4. Legal notice
1. Packing list
2. Product description
Camera 1X Adapter 1X
1
2
4Micro SD card slot
5
Lens
3Motion detection
7
Microphone
6 Speaker
5V USB port
Wall mount 1X
Quick start
guide 1X
USB Cable 1X
Night Vision
Pin 1X

EN
Notice
3. Camera configuration
To reset the device, press and hold the reset button for 5
seconds.
The camera beeps when the operation is complete.
Flashing red light (slow)
Flashing red light (fast)
Fix blue light
Flashing blue light
Waiting configuration
Searching WiFi network
Camera connected to WiFi
Access point mode
Step 1 Turn on your camera by plugging in the power
adapter.
Step 2 Connect your smartphone to the Wi-Fi network.
Step 3 Download My Chacon app from the Apple Store or
Android Play Store depending on your device.
Also compatible with the DiO One App.
Step 4 Launch My Chacon app and sign up for the first use.
Step 5 Follow the steps below to add your camera, then
follow the on-screen instructions.

EN
Note
Specifications
- If you have multiple cameras, please follow step 5 again to
add devices one by one.
- To change Wi-Fi network, please restore the camera to
factory settings and follow step 5 to add the camera.
For more information, please download the user
manual at www.chacon.com
Sensor type
Min. Brightness
Resolution
Lens
Shutter
Infrared
Infrared distance
Wide Angle
Video compression
Bit rate
Max resolution
Framerate
Picture settings
Storage
Audio
Protocols
WiFi standard
Frequency
Bandwidth
WiFi encryption
Security
Working temperature
Power
Consumption
Size(mm)
1/3" CMOS
Color [email protected]
Black and white 0.01L[email protected]
2 Mega pixels
3.6mm F2.0
1/15~1/10,000 per second
High power LED with ICR
10m
100°
H.264/H.265
32Kbps~2Mbps
1920 × 1080
1~25 per second
Support HD/SD;support flip;
SD card(Max 128G)
Two-way audio
HTTP,DHCP,DNS,RTSP
IEEE802.11b/g/n
2.4 GHz ~ 2.4835 GHz
20/40MHz
WPA-PSK/WPA2-PSK
AES128
-20°C~50°C
DC5V,1A
4,5W MAX
64X64X96

EN
Model
Input voltage
input frequency
Output voltage
Output current
Output power
Efficiency
No-load Consumption
GTA92-0501000EU
100-240Vac
50-60Hz
+5Vdc
1,0A
5,0W
74,13%
< 0.07W
Symbols
Direct current (DC)
Don’t throw batteries or out of order products with
the household waste (garbage). The dangerous
substances that they are likely to include may harm
health or the environment. Make your retailer take
back these products or use the selective collect of
garbage proposed by your city.
Hereby, Chacon, declares that the radio equipment
type ‘IPCAM-RI02’ is in compliance with the
Directive 2014/53/EU.
The full test of the EU declaration of conformity is
available at the following Internet address:
http://chacon.com/conformity
Support
www.chacon.com/support
For indoor use only

FR
Guide de démarrage rapide
1. Contenu de l’emballage
2. Description du produit
3. Configuration de la caméra
4. Mentions légales
1. Contenu de l’emballage
2. Description du produit
Camera 1X Adapteur 1X
1
2
4
5
3
7
6
Wall mount 1X
Quick start
guide 1X
USB Cable 1X
Vision nocturne
Objectif
Détection de mouvement
Emplacement pour carte Micro SD
Microphone
Haut-parleur
Port USB 5V
Pin 1X

FR
Remarque
3. Configuration de la caméra
Pour réinitialiser l’appareil, maintenez le bouton de
réinitialisation enfoncé durant 5 secondes.
La caméra émet un son lorsque l’opération est terminée.
Voyant rouge clignotant (lent)
Voyant rouge clignotant (rapide)
Voyant bleu fixe
Voyant bleu clignotant
En attente de configuration
Recherche du WiFi
Caméra connectée au WiFi
Mode point d’accès

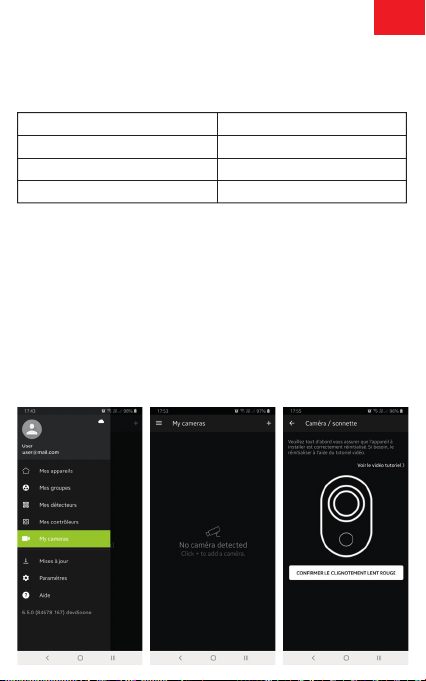

Étape 1 Allumez votre caméra en branchant l’adaptateur
d’alimentation.
Étape 2 Connectez votre smartphone au réseau Wi-Fi.
Etape 3 Téléchargez l’application My Chacon sur l’Apple
Store ou Android Play Store suivant votre appareil.
Également compatible avec l'application DiO One.
Étape 4 Exécutez l’application My Chacon et inscrivez-vous
pour la toute première utilisation.
Étape 5 Suivez les étapes ci-dessous pour ajouter votre
caméra

FR
Remarque
Spécifications
- Si vous avez plusieurs caméras, veuillez suivre à nouveau
l’étape 5 pour les ajouter une par une.
- Pour modifier le signal Wi-Fi, veuillez restaurer les
paramètres d’usine de la caméra et suivre l’étape 5 pour
ajouter la caméra.
Pour de plus amples informations, veillez téléchar-
ger le manuel d’utilisateur sur www.chacon.com
Type de lentille
Luminosité minimum
Résolution
Objectif
Ouverture
Infrarouge
Distance infrarouge
Grand angle
Compression vidéo
Bande passante
Résolution maximale
Images par seconde
Définition de l’image
Stockage
Audio
Protocoles
Normes WiFi
Fréquence
Support bande passante
Encryptage WiFi
Sécurité
Température de fonctionnement
Alimentation
Consommation
Dimension
1/3" CMOS
Color [email protected]
Noir et Blanc [email protected]
2 Mega pixels
3.6mm F2.0
1/15~1/10,000 par seconde
High power LED avec ICR
10 mètres
100°
H.264/H.265
32Kbps~2Mbps
1920 × 1080
1~25 par seconde
Support HD/SD;support flip;
SD card(Max 128G)
Two-way audio
HTTP,DHCP,DNS,RTSP
IEEE802.11b/g/n
2.4 GHz ~ 2.4835 GHz
20/40MHz
WPA-PSK/WPA2-PSK
AES128
-20°C~50°C
DC5V,1A
4,5W MAX
64X64X96

FR
Symboles
Courant Continu (CC)
Ce produit doit être traité conformément à la
directive Européenne 2002/96/EC dans le but
d’être recyclé ou démonté pour minimiser son
impact sur l’environnement. Pour davantage
d’informations, veuillez contacter les autorités
locales ou régionales.
Le soussigné, Chacon, déclare que l’équipement
radioélectrique du type ‘IPCAM-RI02’ est conforme
à la Directive 2014/53/UE.
Le texte complet de la déclaration UE de conformi-
té est disponible à l’adresse internet suivante :
http://chacon.com/conformity
Support
www.chacon.com/support
Pour usage intérieur uniquement
Modèle
Tension d’entrée
fréquence d’entrée
Tension de sortie
Courant de sortie
Puissance de sortie
Rendement moyen actif
Consommation hors charge
GTA92-0501000EU
100-240Vac
50-60Hz
+5Vdc
1,0A
5,0W
74,13%
< 0.07W

NL
Verkorte handleiding
1. Inhoud van de verpakking
2. Productbeschrijving
kennisgevingen
3. Configureren van het
apparaat
4. Wettelijke
1. Inhoud van de verpakking
2. Productbeschrijving
verkorte
handleiding
1X
Camera 1X Adapter 1X Muurbevestiging 1X
USB Kable 1X
1
2
4
5
3
7
6
Nachtzicht
Lens
Bewegingsdetectie
Micro- BR kaartgroef
Microfoon
Spreker
5V USB-poort
Pin 1X

NL
Opmerking
3. Configureren van de camera
Houd om het apparaat te resetten de Reset-knop 5
seconden ingedrukt.
De camera laat pieptonen horen als hij hiermee klaar is.
Knipperende rode indicator (langzaam)
Knipperende rode indicator (snel)
Brandende blauwe indicator
Knipperende blauwe indicator
Wachten op configuratie
Zoeken naar netwerk
Camera verbonden met wifi
Toegangspuntmodus
Stap 1 Schakel de camera in door de netadapter aan te
sluiten.
Stap 2 Verbind uw smartphone met het wifi-netwerk.
Stap 3 Download de My Chacon-app in de Apple Store of
Android Play Store afhankelijk van uw apparaat.
Ook compatibel met de DiO One-app.
Stap 4 Open de My Chacon-app en meld u aan voor het
eerste gebruik.
Stap 5 Volg de onderstaande stappen om uw camera toe te
voegen.

NL
Opmerking
Specificaties
- Als u meerdere camera's heeft, herhaal dan stap 5 om de
apparaten één voor één toe te voegen.
- Om te verbinden met een ander wifi-netwerk, moet u de
fabrieksinstellingen van de camera herstellen en stap 5
uitvoeren om de camera toe te voegen.
Download voor meer informatie de gebruikershandleiding
op www.chacon.com
Sensortype
Min. lichtgevoeligheid
Resolutie
Lens
Sluitertijd
Infrarood
Infraroodafstand
Wijde hoek
Videocompressie
Bitrate
Max. resolutie
Beelden per seconde
Beeldformaat
Opslag
Audio
Protocols
Wifi-standaard
Frequentie
Bandbreedte
Wifi-versleuteling
Beveiliging
Bedrijfstemperatuur
Voeding
Verbruik
Afmetingen (mm)
1/3" CMOS
Kleur 0,1 lux bij f/2.0
Zwart-wit 0,01 lux bij f/2.0
2 megapixel
3,6 mm f/2
1/15 tot 1/10.000 seconde
Krachtige ICR-led
10 meter
100°
H.264/H.265
32 kbit/s tot 2 Mbit/s
1920 × 1080
1 tot 25 per seconde
HD/SD; wisselende ondersteuning
SD-kaart (max. 128 GB)
Tweerichtingsaudio
HTTP, DHCP, DNS, RTSP
IEEE802.11 b/g/n
2,4 GHz tot 2,4835 GHz
20/40 MHz
WPA-PSK/WPA2-PSK
AES128
-20°C tot 50°C
5 V DC, 1 A
Max. 4,5 W
64X64X96

NL
Symbols
Direct current (DC)
Dit product moet zijn verwerkt volgens de Richtlijn
nr. 2002/96/EG met het doel van de recycling
ervan of moet zijn gedemonteerd op die wijze, dat
zijn invloed op de omgeving de kleinst mogelijk
was. Meer details wordt aan u door locale of
regionale overheid verstrekt.
Hierbij verklaar ik, Chacon, dat het type radioappa-
ratuur ‘IPCAM-RI02’ conform is met Richtlijn
2014/53/EU.
De volledige tekst van de EU-conformiteitsverkla-
ring kan worden geraadpleegd op het volgende
internetadres: http://chacon.com/conformity
Support
www.chacon.com/support
Model
Ingangsspanning
Ingangsfrequentie
Uitgangsspanning
Uitgangsstroom
Uitgangsvermogen
Efficiëntie
Verbruik in niet-belaste toestand
Alleen voor binnenshuis gebruik
GTA92-0501000EU
100-240Vac
50-60Hz
+5Vdc
1,0A
5,0W
74,13%
< 0.07W

ES
Guía de inicio rápido
1 Contenido de la caja
2 Descripción del producto
3 Configuración del
dispositivo
4 Avisos legales
1. Contenido de la caja
2. Product description
Cámara 1X Adaptador 1X
Guía de inicio
rápido 1X
soporte de pared
1X
USB Cable 1X
1
2
4
5
3
7
6
Visión nocturna
Lente
Detección de movimiento
Ranura para tarjetas Micro SD
Micrófono
Altavoz
Puerto USB de 5V
Pin 1X

ES
Nota
3. Configuración de la cámara
Para reiniciar el dispositivo, mantenga pulsado el botón de
reinicio durante 5 segundos.
La cámara emitirá un pitido cuando la operación se haya
completado.
Luz roja intermitente (lenta)
Luz roja intermitente (rápida)
Luz azul fija
Luz azul intermitente
Esperando configuración
Buscando red wifi
Cámara conectada a la wifi
Modo de punto de acceso
Paso 1 Encienda la cámara conectando el adaptador de
alimentación.
Paso 2 Conecte su smartphone a la red wifi.
Paso 3 Descárguese la aplicación My Chacon en Apple Store
o Android Play Store según su dispositivo.
También es compatible con la aplicación DiO One.
Paso 4 Inicie la aplicación My Chacon y regístrese para el
primer uso.
Paso 5 Siga los pasos a continuación para añadir la cámara.

ES
Nota
Especificaciones
- Si tiene varias cámaras, siga el paso 5 de nuevo para añadir
dispositivos uno a uno.
- Para cambiar la red wifi, restablezca los ajustes de fábrica
de la cámara y siga el paso 5 para añadir la cámara.
Para más información, descárguese el manual de usuario
en www.chacon.com
Tipo de sensor
Brillo mín.
Resolución
Lente
Obturador
Infrarrojos
Distancia infrarrojos
Gran angular
Compresión de vídeo
Tasa de bits
Resolución máx.
Imágenes por segundo
Definición de la imagen
Almacenamiento
Audio
Protocolos
Norma wifi
Frecuencia
Ancho de banda
Cifrado wifi
Seguridad
Temperatura de func.
Alimentación
Consumo
Tamaño (mm)
1/3" CMOS
Color 0,1 [email protected]
Blanco y negro 0,01 L[email protected]
2 megapíxeles
3,6 mm F2.0
1/25~1/100.000 por segundo
LED alta potencia con ICR
10 metros
100°
H.264/H.265
32 Kbps~2 Mbps
1920 × 1080
1~25 por segundo
Soporte HD/SD; soporte flip;
Tarjeta SD (máx. 128 G)
Bidireccional
HTTP, DHCP, DNS, RTSP
IEEE802.11b/g/n
2,4 GHz ~ 2,4835 GHz
20/40 MHz
WPA-PSK/WPA2-PSK
AES128
-20 °C ~ 50 °C
5 VCC, 1 A
4,5 W MÁX.
64X64X96

ES
Symbols
Direct current (DC)
Este producto debe estar procesado acorde la
directiva 2002/96/ES con el propósito de su
reciclación o desmantelado de manera que se
minimice su efecto al medio ambiente. Consulte las
autoridades locales o regionales para obtener más
detalles.
Por la presente, Chacon, declara que el tipo de
equipo radioeléctrico ‘IPCAM-RI02’ es conforme
con le Directiva 2014/53/UE.
El texto completo de la declaración UE de
conformidad está disponible en la dirección
internet siguiente:
http://chacon.com/conformity
Support
www.chacon.com/support
Sólo para uso en interiores
Modelo
Tensión de entrada
Frecuencia de entrada
Tensión de salida
Corriente de salida
Potencia de salida
Eficiencia
Consumo sin carga
GTA92-0501000EU
100-240Vac
50-60Hz
+5Vdc
1,0A
5,0W
74,13%
< 0.07W

PT
Guia de início rápido
1 Lista de embalagem
2 Descrição do produto
3 Configuração do
dispositivo
4 Aviso legal
1. Lista de embalagem
2. Descrição do produto
Câmara 1X Adaptador 1X
Guia de início
rápido 1X
Montagem na
parede 1X
Cabo USB 1X
1
2
4
5
3
7
6
Visão nocturna
Lente
Deteação de movimento
Ranhura para cartão Micro SD
Microfone
Orador
Porta USB 5V
Pin 1X

PT
Aviso
3. Configuração da câmara
Para reiniciar o dispositivo, prima continuarmente o botão de
reinício durante 5 segundos.
A câmara apita quando a operação está concluída.
Luz vermelha intermitente (lenta)
Luz vermelha intermitente (rápida)
Luz azul fixa
Luz azul intermitente
À espera de configuração
À procura de rede Wi-Fi
Câmara ligada ao Wi-Fi
Modo de ponto de acesso
Passo 1 Ligue a sua câmara ligando o adaptador de
alimentação.
Passo 2 Ligue o seu smartphone à rede Wi-Fi.
Passo 3 Transfira a aplicação My Chacon da Apple Store ou
Android Play Store, consoante o seu dispositivo.
Também compatível com o aplicativo DiO One.
Passo 4 Abra a aplicação My Chacon e registe-se para a
primeira utilização.
Passo 5 Siga os passos abaixo para adicionar a sua câmara

PT
Nota
Especificações
- Se tiver várias câmaras, siga novamente o passo 5 para
adicionar dispositivos um a um.
- Para alterar a rede Wi-Fi, reponha as predefinições da
câmara e siga o passo 5 para adicionar a câmara.
Para mais informações, transfira o manual do utilizador
em www.chacon.com
Tipo de sensor
Luminosidade mín.
Resolução
Objetiva
Obturador
Infravermelhos
Distância infravermelhos
Angulo amplo
Compressão de vídeo
Taxa de bits
Resolução máx.
Taxa de fotogramas
Definições de imagem
Armazenamento
Áudio
Protocolos
Norma de Wi-Fi
Frequência
Largura de banda
Encriptação de Wi-Fi
Segurança
Temperatura de func.
Alimentação
Consumo
Dimensões (mm)
CMOS 1/3”
Cor 0,[email protected]
Preto e branco 0,[email protected]
2 megapixels
3,6 mm F2.0
1/15~1/10.000 por segundo
LED de alta potência com ICR
10 metros
100°
H.264/H.265
32 Kbps~2 Mbps
1920 × 1080
1~25 por segundo
HD/SD; compatível com inversão;
Cartão SD (Máx. 128 GB)
Áudio de duas vias
HTTP, DHCP, DNS, RTSP
IEEE802.11b/g/n
2,4 GHz ~ 2,4835 GHz
20/40 MHz
WPA-PSK/WPA2-PSK
AES128
-20°C~50°C
CC 5 V,1 A
4,5 W MÁX
64X64X96
