Channel Master MicroAmp CM-7776 User manual

Instruction
Sheet
MicroAmp
Indoor Antenna Amplier Instruction Sheet
Hoja de instrucciones del Amplicador de interior Titan Mini
de baja ganancia / Fiche d’instructions de l’amplicateur
d’intérieur à faible gain Titan
Contents:
1. CM-7776 MicroAmp Indoor Antenna
Amplier (10dB)
2. Power inserter (CM-7777HDXPI)
3. USB-Mini USB Power Cord
4. USB Power Adapter
5. RG6 Coaxial Cable
6. Instruction Sheet
Contenido:
1. CM-7776 Amplicador de antena interior MicroAmp
(10dB)
2. Insertador de energía (CM-7777HDXPI)
3. Cable de alimentación USB mini USB
4. Adaptador de corriente USB
5. RG6 cable coaxial
6. Hoja de instrucciones
Contenu:
1. CM-7776 Amplicateur d’antenne intérieure
MicroAmp (10dB)
2. Inséreuse de puissance (CM-7777HDXPI)
3. USB-Mini cordon d’alimentation USB
4. Adaptateur secteur USB
5. RG6 câble coaxial
6. Feuille d’instruction.
2.
3.
6.5.4.
1.
© 2020 Channel Master, LLC. Channel Master is a registered trademark. Specications subject to change. All rights reserved. © 2020 Channel Master. Channel Master es una marca registrada. Especicaciones sujetas a cambio. Todos los derechos reservados. © Channel Master,
2020. Channel Master est une marque déposée. Les caractéristiques peuvent être modiées sans préavis. Tous droits réservés. Pub CM7776.IS.202001
ChannelMaster.com
CM-7776
BACK OF TV
ANT IN
To
TV
PWR IN
To
Amp

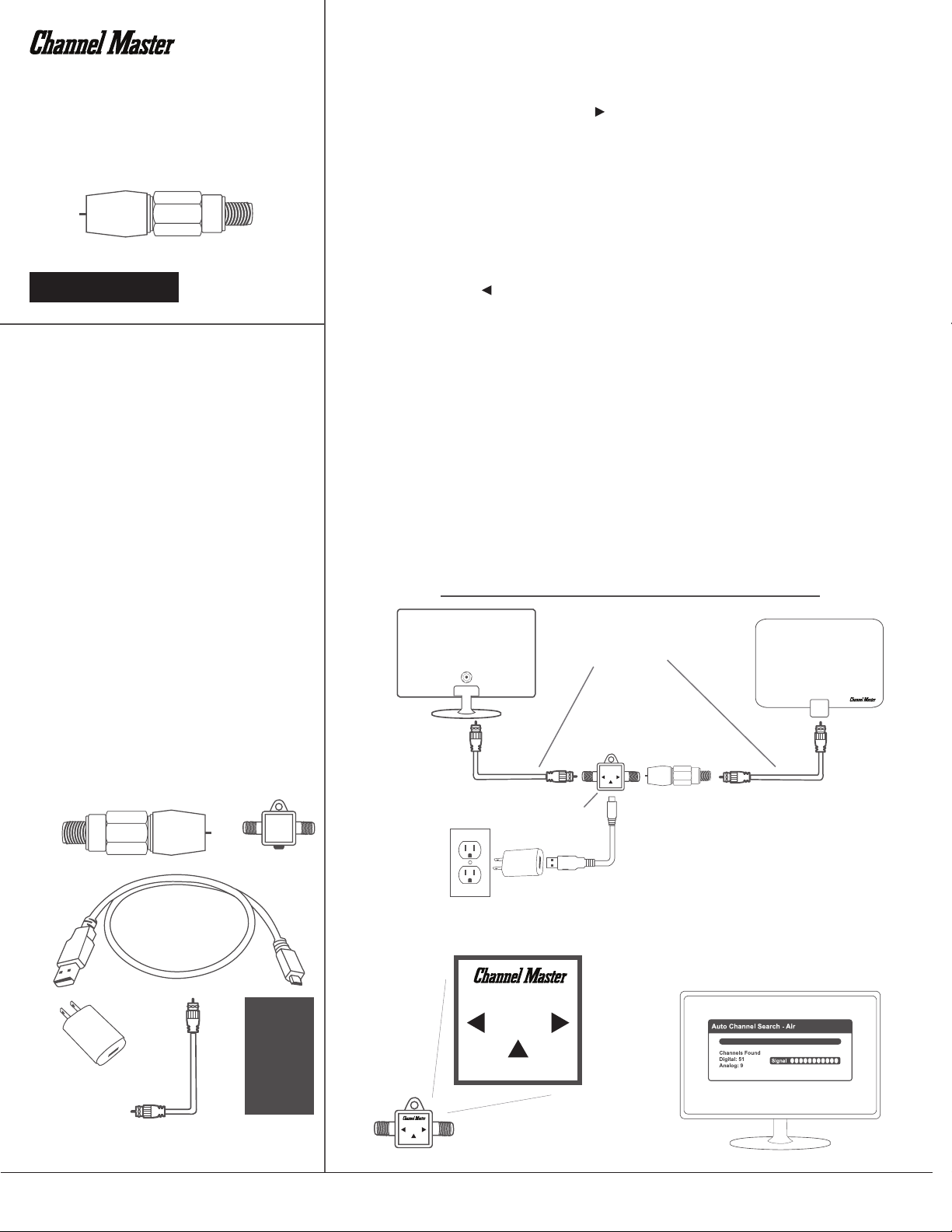

Figure A
Installation:
Instalación / Installation
INDOOR INSTALLATION
1. Connect the MicroAmp to the power
inserters output port marked (To Amp ).
2. Connect your Antennas coaxial cable*
from the antenna to the pre-amplier.
(See Fig A)
*Coaxial cable not included
3. Connect USB Power Adapter to USB-
Mini USB Power Cord and connect to the
Power inserter (CM-7777HDXPI)
4. Use the included coaxial cable to connect
the Power Inserter ( To TV)to the
RF/Coaxial Antenna input port on your
TV / Tuner or Set top box (STB) for
Antenna TV. (See Fig A)
5. Connect the USB Power adapter to AC
voltage source.
6. Perform a SCAN / RESCAN on your TV /
Tuner or Set top box.
(Note- Always rescan when moving your
antenna to a new location)
This completes your installation of Channel
Master’s CM-7776 MicroAmp Indoor
Antenna Amplier .
USB-MINI USB CORD
USB-Mini USB Cable/
USB-Mini USB Cordon
POWER OUTLET
Toma de corriente/
Prise de courant
USB POWER ADAPTER
Adaptador de corriente USB/
Adaptateur secteur USB
AMPLIFIER
Amplicador/
Amplicateur

COAXIAL CABLE
cable coaxial/
câble coaxial
POWER INSERTER
Inserción de energía/
Insertion d’énergie
POWER INSERTER
Inserción de energía/
Insertion d’énergie
ANTENNA
Antena/
Antenne
Figure C
Instalación:
1. Conecte el MicroAmp al puerto de salida de los
insertadores de potencia marcado (A Amp).
2. Conecte su cable coaxial de antena * desde la antena al
preamplicador. (Ver Fig. A)
* Cables coaxiales no incluidos
3. Conecte el adaptador de alimentación USB al cable de
alimentación USB-Mini USB y conéctelo al insertador
de alimentación (CM-7777HDXPI)
4.Use el cable coaxial incluido para conectar el Power
Inserter (al televisor) al Puerto de entrada de antena RF
/ coaxial en su TV / sintonizador o decodicador (STB)
para TV con antena. (Ver Fig. A)
5. Conecte el adaptador de corriente USB a la fuente de
voltaje de CA.
6. Realice un SCAN / RESCAN en su televisor / sintonizador
o decodicador.
(Nota: siempre vuelva a escanear cuando mueva su antena
a una nueva ubicación)
Esto completa su instalación del amplicador de antena de
interior CM-7776 MicroAmp de Channel Master.
Installation:
1. Connectez MicroAmp au port de sortie des modules
d’insertion marqués (A Amp).
2. Connectez votre câble d’antenne coaxial * de l’antenne au
préamplicateur. (Voir Fig. A)
* Câbles coaxiaux non inclus
3. Connectez l’adaptateur secteur USB au câble
d’alimentation USB-Mini USB et connectez-le à l’insert
suite de l’installation à la dernière page

RECOMMEND YOU STAY A MINIMUM OF TWICE THE
MAXIMUM LENGTH OF THE ANTENNA ASSEMBLY AWAY
FROM ALL POWER LINES.
3. Do not use a metal ladder.
4. Remember, even the slightest touch of an antenna to a
power line can cause a fatal shock.
5. Do NOT try to do the job on a windy day.
6. Have a friend as a spotter when you’re on the roof. They
can see things you can’t.
7. If you start to drop an antenna, move away from it and let
it fall.
8. If any part of the antenna should come into contact with
a power line CALL YOUR LOCAL POWER COMPANY! DO
NOT TRY TO REMOVE IT YOURSELF! They will remove it
safely.
9. Mast, lead-in, and metal guy wires are excellent conductors of electrical current
- - keep them away from power lines too.
10. Be sure your family and friends understand the danger of
touching an overhead power line.
Tell them never to try to remove any object in contact
with a power line (TV antenna, mast or anything else).
11. Make sure that the antenna mast assembly is properly
grounded.
For more information, visit
www.channelmaster.com/support.
¡CUIDADO CON LOS CABLES!
ADVERTENCIA: LA INSTALACIÓN DE ESTE PRODUCTO CERCA
DE LÍNEAS ELÉCTRICAS ES PELIGROSO. PARA SU SEGURIDAD,
SIGA LAS INSTRUCCIONES DE INSTALACIÓN
Para la Instalacion mas Segura, Siga Estos Procedimientos
1. Realice la mayor parte de las tareas de montaje de la antena en el piso.
2. Cuídese de los cables aéreos de alta tensión. Verique la distancia que
lo separa de los cables de alta tensión antes de iniciar la instalación
LE RECOMENDAMOS QUE SE MANTENGA A UNA DISTANCIA MINIMA
DE LOS CABLES DE ALTA TENSIÓN IGUAL AL DOBLE DEL LARGO DEL
CONJUNTO DE LA ANTENA.
3. No utilice una escalera metálica.
4. Recuerde que hasta el contacto más leve entre la antena y los cables de
alta tensión pueden provocar un descargo mortal.
5. No intente realizar esta tarea en un día ventoso.
6. Cuente con la presencia de otra persona para que lo observe mientras se
encuentra en el techo. Esta persona puede ver cosas que usted no ve.
7. Si la antena comienza a caerse, aléjese y déjela caer.
WATCH FOR WIRES!
WARNING: INSTALLATION
OF THIS PRODUCT NEAR
POWERLINES IS DANGEROUS.
FOR YOUR SAFETY, FOLLOW THE
INSTALLATION DIRECTIONS
Follow These Procedures for the
Safest Installation
1. Perform as much antenna assembly on the ground as
possible.
2. Watch out for overhead power lines. Check the distance
to the power lines before you start installing. WE
8. ¡Si cualquier parte de la antena entra en contacto con un cable de alta
tensión - - Comuníquese CON SU Compañía LOCAL DE ELECTRICIDAD!
¡NO INTENTE RETIRARLA USTED MISMO! Ellos la retirarán de manera
segura.
9. El mástil, los cables de acometida y los cables metálicos de retenido son
excelentes conductores de la corriente eléctrica - manténgalos alejados
de los cables de alta tensión.
10. Asegúrese de que sus familiares y amigos comprendan el
peligro que implica tocar un cable aéreo de alta tensión. Dígales que nunca intenten
retirar ningún objeto que se encuentre en contacto común cable de alta
tensión - - una antena de CB, de TV o cualquier otro elemento.
11. Asegúrese de que el conjunto del mástil de la antena cuente con una
conexión a tierra adecuada. Para obtener más información, visite www.
channelmaster.com/support.
ATTENTION AUX CÂBLES!
AVERTISSEMENT: INSTALLATION DE CE PRODUIT PRES
PowerLines EST DANGEREUX. POUR VOTRE SÉCURITÉ, SUIVRE
LES INSTRUCTIONS D’INSTALLATION
Suivez Ces Directives Pour Obtenir L’Installation la Plus Sûre
1. Effectuez le plus possible la plus grande partie de l’assemblage au sol.
2. Repérez les câbles électriques aériens. Avant de commencer l’installation,
vériez la distance entre l’antenne et les câbles. NOUS RECOMMANDONS
DE LAISSER UNE DISTANCE D’AU MOINS LE DOUBLE DE LA LONGUEUR
MAXIMALE DE L’ANTENNE ENTRE L’ANTENNE ET LES CÂBLES
ÉLECTRIQUES.
3. N’utilisez pas d’échelle en métal.
4. N’oubliez pas : même le plus léger contact entre l’antenne et un câble
électrique peut entraîner une décharge mortelle.
5. N’essayez PAS d’installer l’antenne par temps de grand vent.
6. Ayez toujours une autre personne à proximité lorsque vous êtes sur le toit;
elle peut voir des choses que vous ne voyez pas.
7. Si vous lâchez une antenne par mégarde, éloignez-vous et laissez-la
tomber.
8. Si une pièce de l’antenne a touché un câble électrique, N’ESSAYEZ
PAS DE RETIRER L’ANTENNE VOUS-MÊME! APPELEZ LA COMPAGNIE
D’ÉLECTRICITÉ! Ses agents le feront en toute sécurité.
9. Le mât, le câble de descente et les ls de hauban sont d’excellents
conducteurs de courant électrique; gardez-les également éloignés des
câbles électriques.
10. Assurez-vous que votre famille et vos amis comprennent bien le danger
qu’il y a à toucher un câble électrique aérien. Dites-leur de ne jamais
toucher un objet en contact avec un câble, que ce soit une antenne de CB,
de télé ou autre.
11. Assurez-vous que le mât de l’antenne est correctement relié à la terre.
Pour plus d’informations, visitez le site www.channelmaster.com/support.
d’alimentation (CM-7777HDXPI).
Installation (suite)
4. Utilisez le câble coaxial inclus pour connecter le module
d’insertion (au téléviseur) au Port d’entrée d’antenne RF
/ coaxiale sur votre TV / Tuner ou décodeur (STB) pour
antenne TV.(Voir Fig. A)
5. Connectez l’adaptateur secteur USB à la source de
tension CA.
6. Effectuez un balayage / rescan sur votre téléviseur / tuner
ou décodeur.
(Remarque: relancez toujours l’analyse lorsque vous
déplacez votre antenne).
Ceci termine votre installation de l’amplicateur d’antenne
intérieure MicroAmp CM-7776 de Channel Master.
For Product Warranty information please visit us online at www.channelmaster.com/warranty
