Chauvet DJ Intimidator Scan 305 IRC User manual

Quick Reference Guide

Intimidator™ Scan 305 IRC QRG EN
2
About This
Guide
The Intimidator™ Scan 305 IRC Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•
DO NOT touch this product when it is operating because it may be hot.
•The voltage of
the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with another of the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
•
To eliminate unnecessary wear and improve its lifespan, during periods
of non-use completely disconnect the product from power via the
breaker or by unplugging it.
Contact
•From outside the U.S., UK, Ireland, or Mexico, contact the distributor of
record to request support or return a product.
•From inside the U.S., UK, Ireland, or Mexico, use the information in
Contact Us at the end of this QRG.

Intimidator™ Scan 305 IRC QRG EN
3
What Is
Included
•Intimidator™ Scan 305 IRC
•Power Cord •Warranty Card •Quick Reference Guide
To Begin
Unpack your Intimidator™ Scan 305 IRC and make sure you have received
all parts in good condition. If the box or contents appear damaged, notify
the carrier immediately, not Chauvet.
Product
Description
The Intimidator™ Scan 305 IRC is a compact, bright LED scanner with a
3-sided prism that duplicates the beam for great effects over
a large
coverage area. Power linking saves time running cords, and built-in sound-
activated programs dance to the beat of the music.
Product Overview
Front Overview
Fuse Holder
DMX In/Out
Power Out
Power In
Mirror
IR Sensor
Menu
Display
Menu
Buttons
LED
Indicator

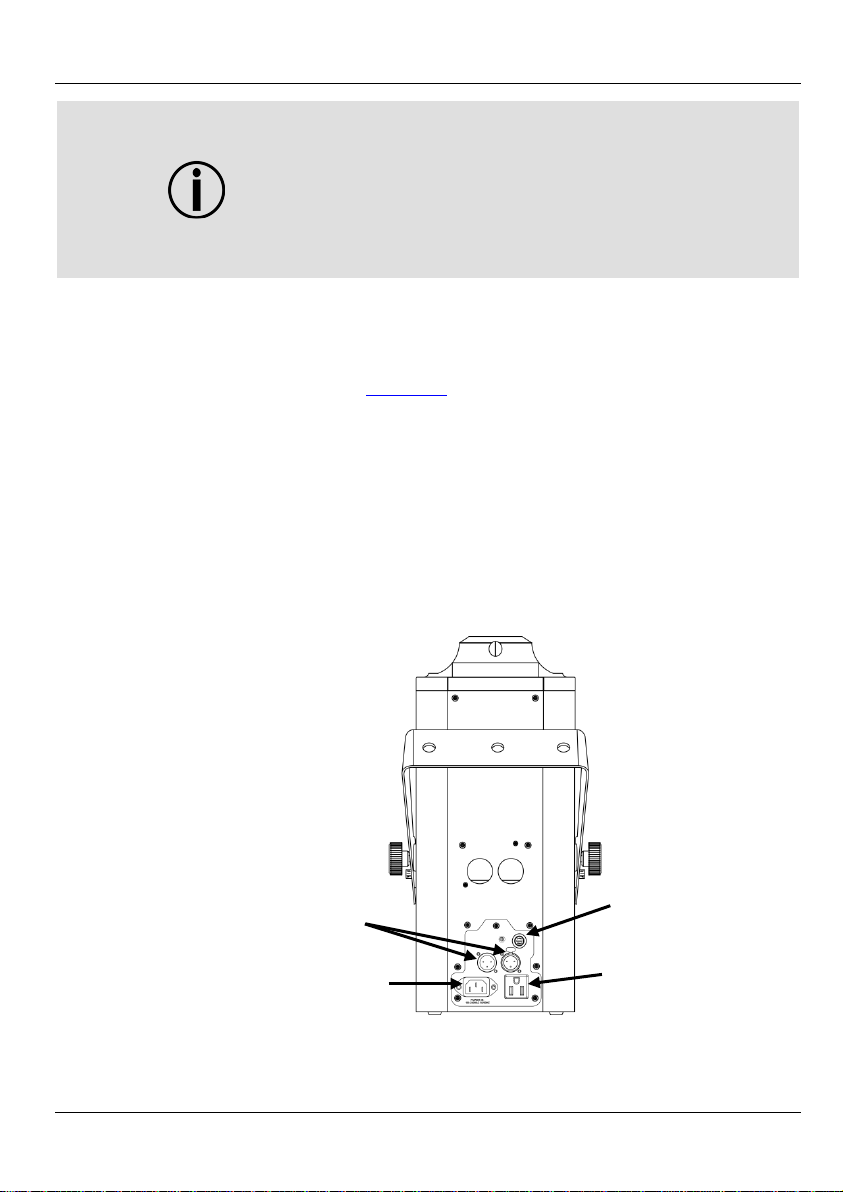

Back Panel View
Adjustable
Lens

Intimidator™ Scan 305 IRC QRG EN
4
AC Power
This product has an auto-ranging power supply that can work with an input
voltage of 100 to 240 VAC, 50/60 Hz.
Power Linking
For the maximum number of Intimidator™ Scan 305 IRC products that can
be power linked at 120 V or at 240 V, see the User Manual or the label on
the product.
Fuse
Replacement
1.Disconnect the product from power.
2.Using a flat-head screwdriver, loosen the fuse holder and pull straight
out.
3.Remove the blown fuse from the holder and replace with a fuse of the
exact same type and rating.
4.Re-insert the fuse holder and reconnect power.
Mounting
Before mounting this product, read the Safety Notes.

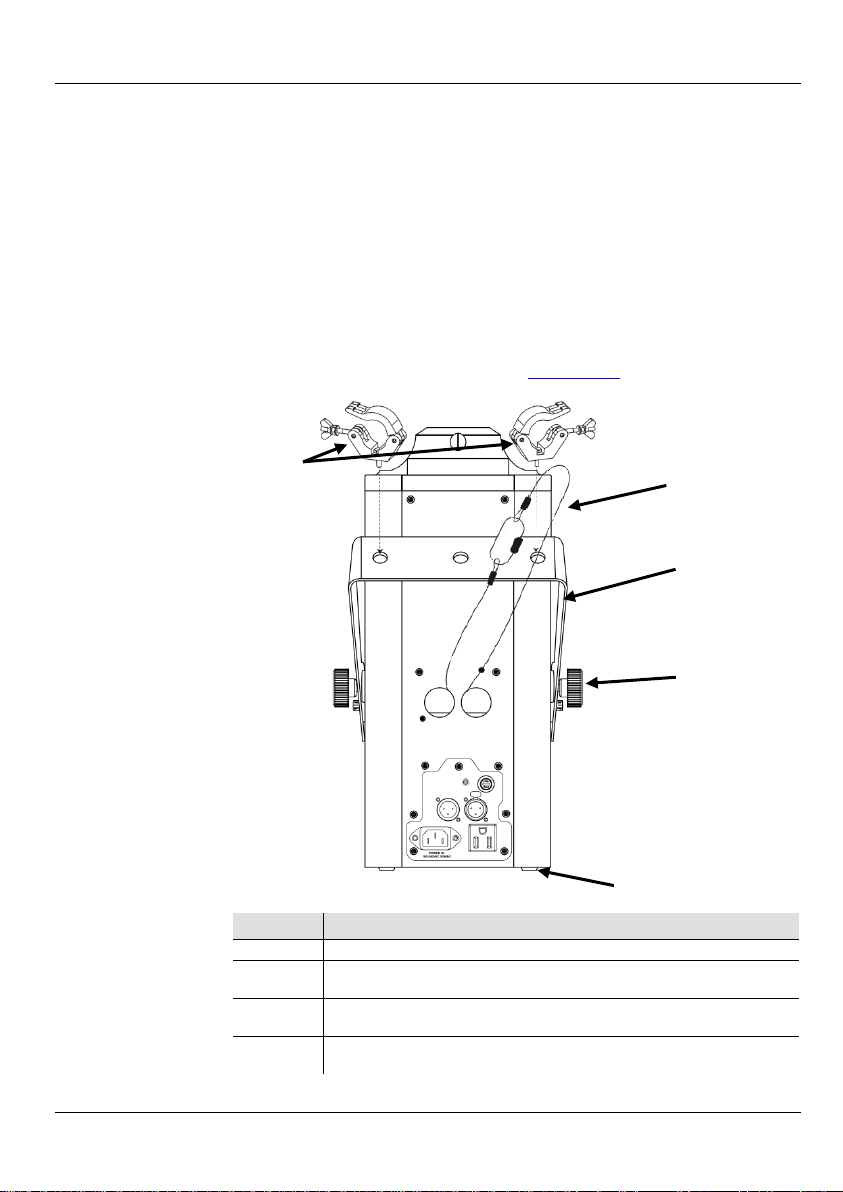

Mounting
Diagram
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Rubber Feet (x4)
Mounting
Clamps
Safety Cable
Hanging/
Mounting
Bracket
Bracket
Adjustment
Knob (x2)

Intimidator™ Scan 305 IRC QRG EN
5
Menu Options
Main Function Programming Levels Description
Address
001–512
Sets the DMX starting address
Run Mode
DMX
7CH
Selects DMX mode
11CH
Slave
Slave1–4
Selects Slave mode 1, 2 ,3, or 4
Auto
Selects Auto mode
Sound
Selects Sound-Active mode
IR
Selects infrared control
Manual
Pan
000–255
0 to 180°
Tilt
0 to 90°
P/T Speed
Pan/Tilt speed (fast to slow)
Color
Selects color options
Dimmer
Sets dimmer value
Shutter
Strobe effect with increasing speed
Gobo
Selects Gobo options
Gobo
Rotate
Rotation effect with increasing speed
Prism
Selects 3-facet prism
Special
Function
Selects control functions
P/T Macro
Selects pan/tilt movement macros
Setup
Pan Reverse
OFF
Normal pan operation
ON
Reverse pan operation
Tilt Reverse
OFF
Normal tilt operation
ON
Reverse tilt operation
Screen
Reverse
OFF
Normal display
ON
Reverse display
Sensitivity
001–100
Sound sensitivity control
Reset
Resets the product
Factory Set
Loads factory defaults
Sys Info
Ver: VX.X
Displays the software version
Running Mode: XXXXX
Displays the current running mode
Dmx Address: XXX
Displays the current DMX address
Temperature: XXX
Displays the LED temperature in Celsius
DMX Linking
The Intimidator™ Scan 305 IRC can work with a DMX controller when
linked by DMX serial
connections. Instructions for connecting and
configuring this product for DMX operation are in the User Manual. If you
are not familiar with DMX, download the DMX Primer from Chauvet.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 502.
Master/Slave
Connection
The Intimidator™ Scan 305 IRC uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuri
ng this product
for Master/Slave operation are in the User Manual.

Intimidator™ Scan 305 IRC QRG EN
6
IRC-6 (Infrared
Remote Control)
The Intimidator™ Scan 305 IRC is compatible with the IRC-
6 from
CHAUVET® DJ.
The following IRC-6 buttons are used with the Intimidator™ Scan 305 IRC:
•<BLACKOUT> - Turns LED on/off
•<AUTO> - Selects auto program mode (scrolling)
•<SOUND> - Selects Sound-Active mode
•<STROBE> - Strobing (0–20 Hz)
•<SPEED> - Pan/Tilt auto program speed (decreasing)
•<SENSITIVITY> - Selects sound sensitivity
•<%> - LED dimmer
•<MANUAL> - Gobo selection
•<FADE> - Color selection
•<R> - Color cycling rainbow
•<G> - Gobo cycle effect
•<B> - Color rainbow and gobo cycle effect
•<A> - Pan/Tilt manual adjustment
•<W> - Prism effect
•<+> - Increase
•<-> - Decrease
•<0> to <9> - Selects auto program by number
•<UV> - No function

Intimidator™ Scan 305 IRC QRG EN
7

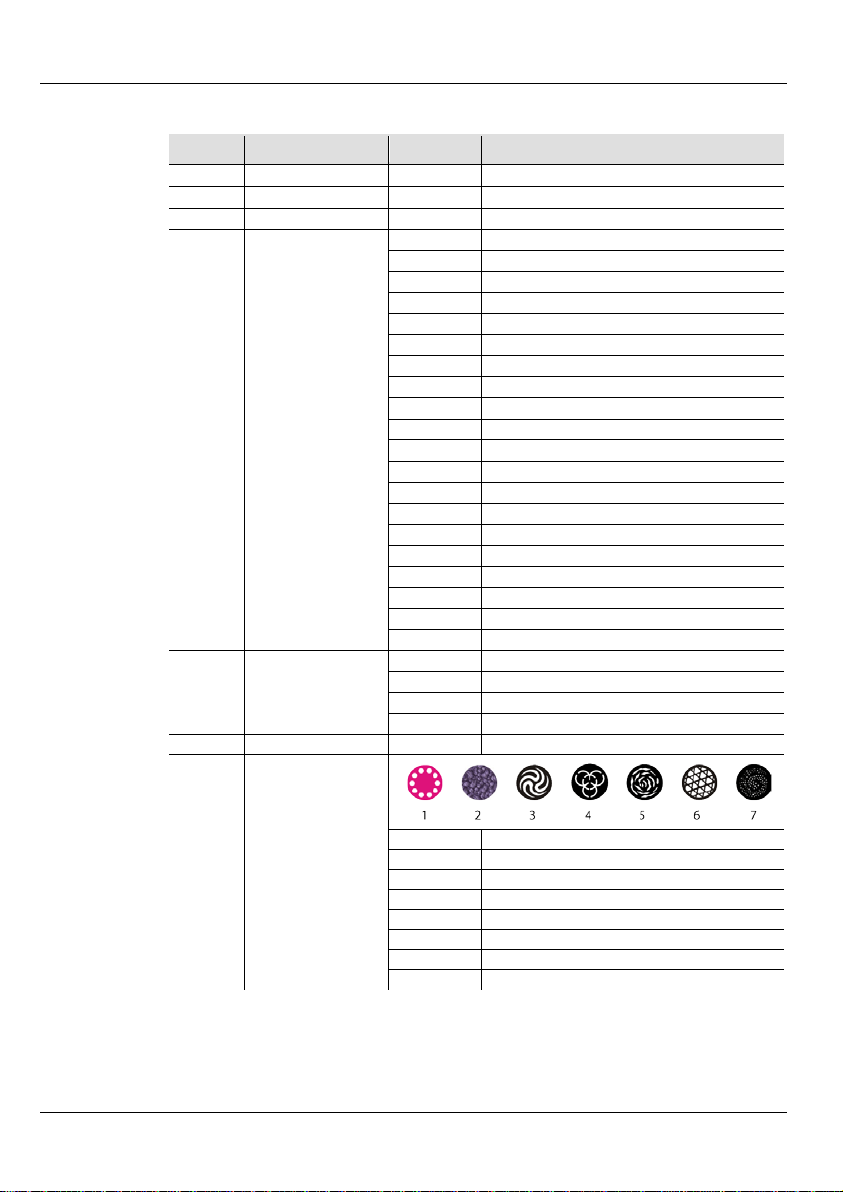

DMX Values
11CH
Channel Function Value Percent/Setting
1
Pan
000 ó255
0–180°
2
Tilt
000 ó255
0–90°
3
Pan/Tilt Speed
000 ó255
Fast to slow
4 Color
000 ó006
Open (white)
007 ó013
Yellow
014 ó020
Pink
021 ó027
Green
028 ó034
Peachblow
035 ó041
Light Blue
042 ó048
Kelly Green
049 ó055
Red
056 ó063
Dark Blue
064 ó070
White + Yellow (split colors)
071 ó077
Yellow + Pink (split colors)
078 ó084
Pink + Green (split colors)
085 ó091
Green + Peachblow (split colors)
092 ó098
Peachblow + Blue (split colors)
099 ó105
Light Blue + Kelly Green (split colors)
106 ó112
Kelly Green + Red (split colors)
113 ó119
Red + Dark Blue (split colors)
120 ó127
Dark Blue + White (split colors)
128 ó191
Rotate clockwise (slow to fast)
192 ó255
Rotate counter-clockwise (slow to fast)
5 Shutter
000 ó003
Closed
004 ó007
Open
008 ó215
Strobe (slow to fast)
216 ó255
Open
6
Dimmer
000 ó255
0–100%

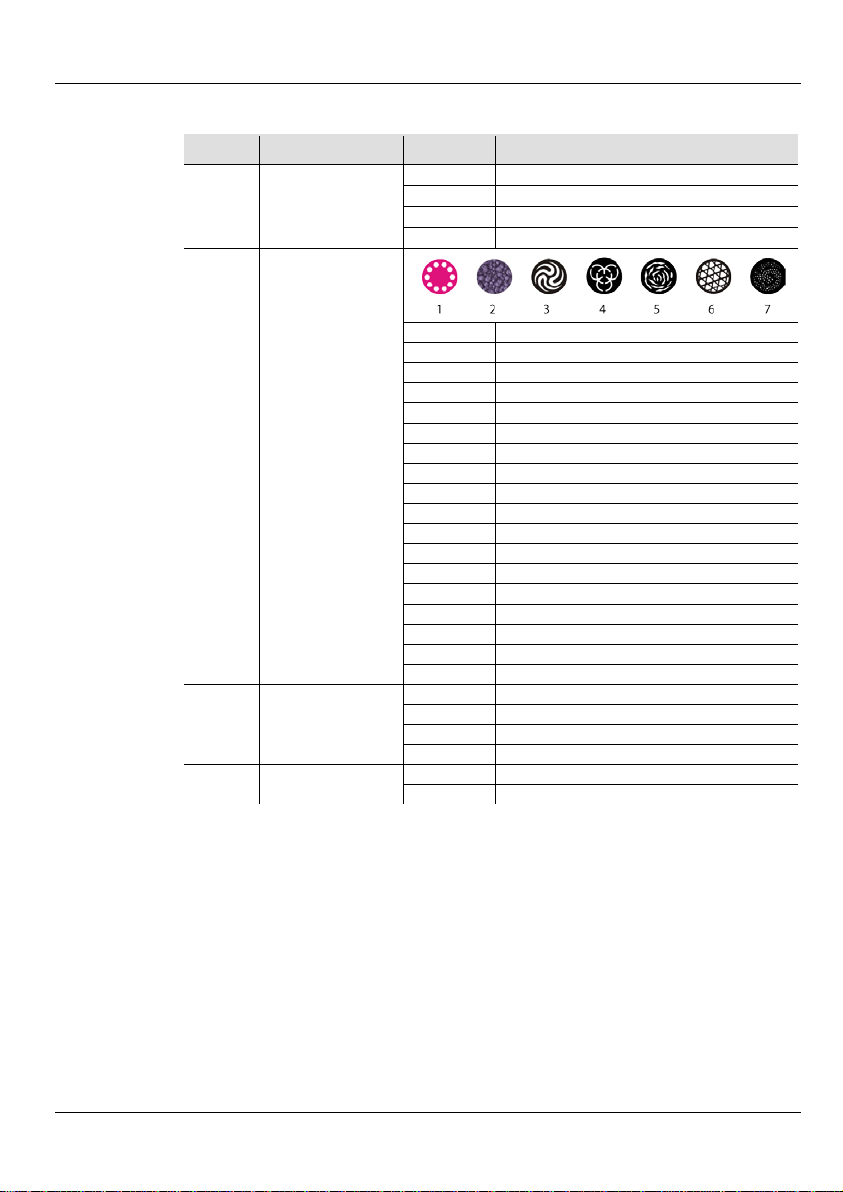

7 Gobo Wheel
000 ó007
Open
008 ó015
Gobo 1 (glass)
016 ó023
Gobo 2 (glass)
024 ó031
Gobo 3
032 ó039
Gobo 4
040 ó047
Gobo 5
048 ó055
Gobo 6
056 ó063
Gobo 7

Intimidator™ Scan 305 IRC QRG EN
8

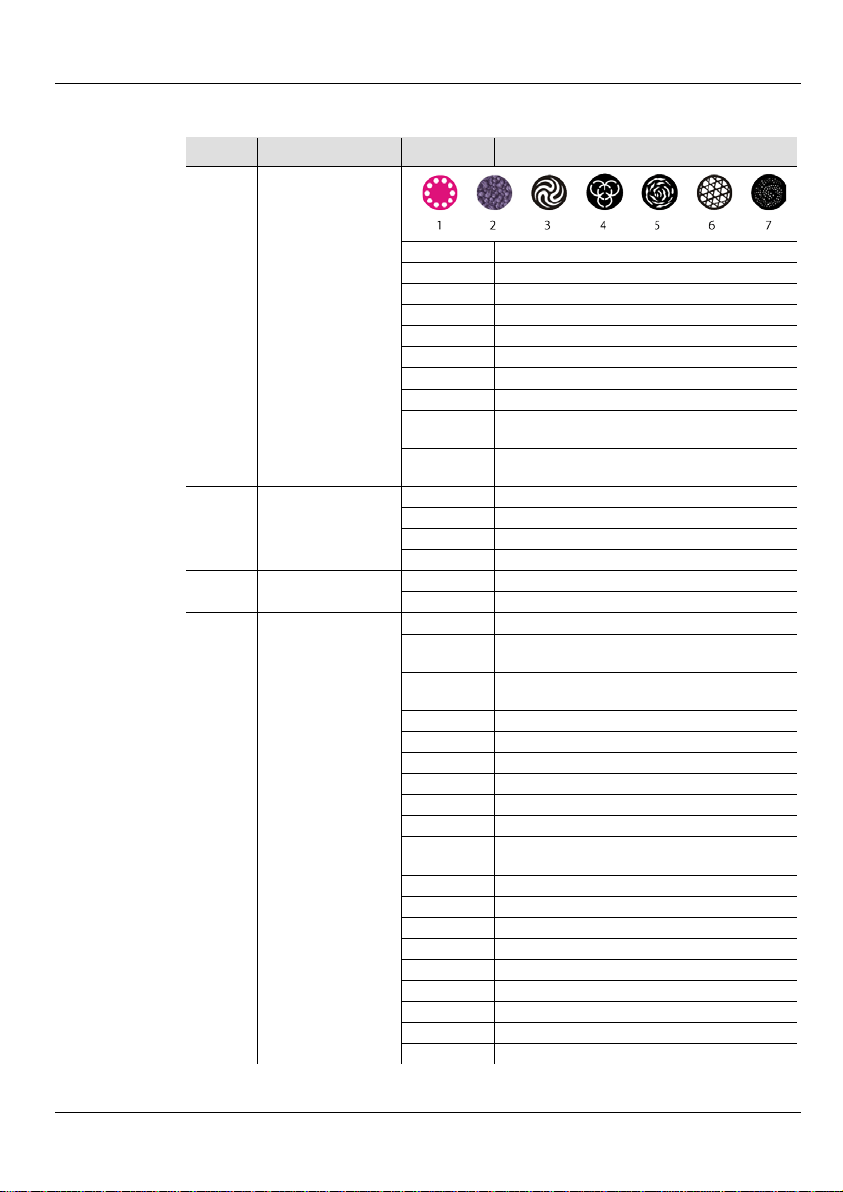

DMX Values (cont.)
11CH
(cont.)
Channel Function Value
Percent/Setting
7
(cont.)

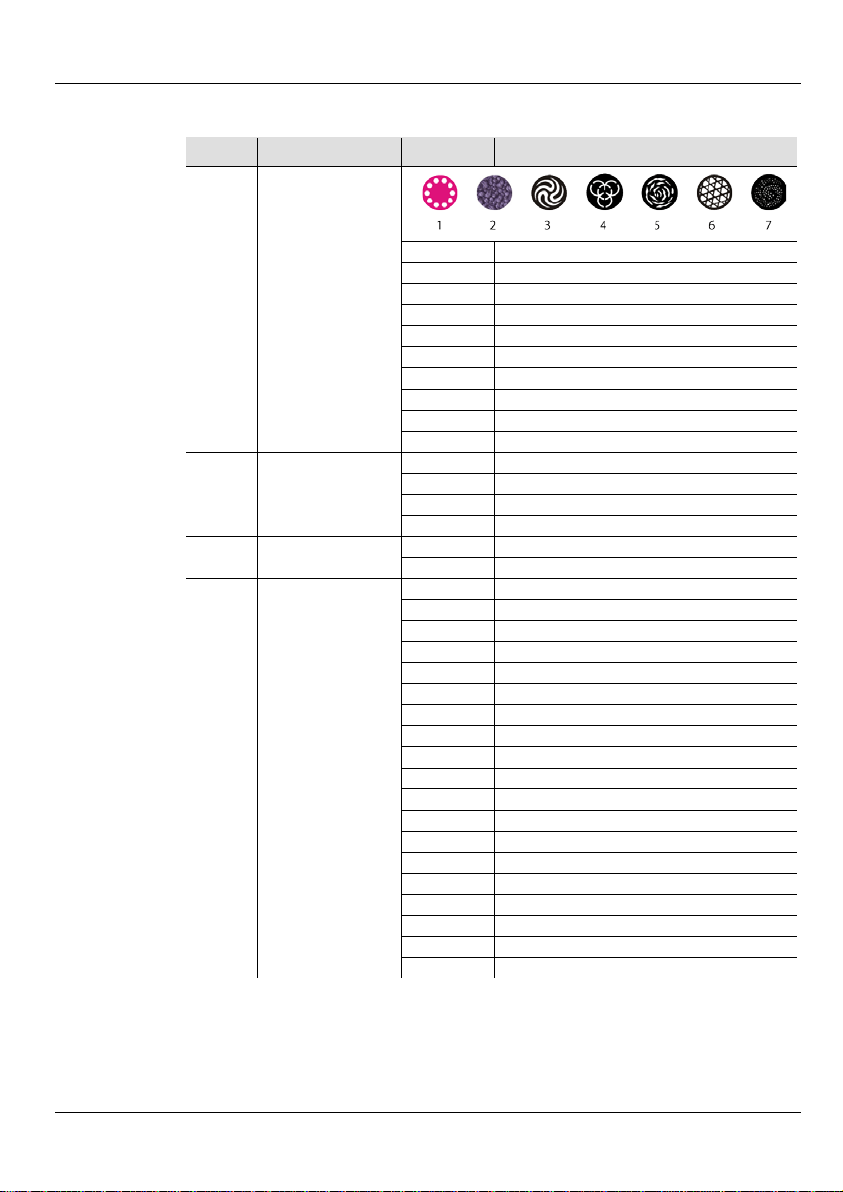

Gobo Wheel
(cont.)
064 ó071
Gobo 7 shake, fast to slow
072 ó079
Gobo 6 shake, fast to slow
080 ó087
Gobo 5 shake, fast to slow
088 ó095
Gobo 4 shake, fast to slow
096 ó103
Gobo 3 shake, fast to slow
104 ó111
Gobo 2 (glass) shake, fast to slow
012 ó119
Gobo 1 (glass) shake, fast to slow
120 ó127
Open
128 ó191
Gobo scroll: clockwise rotation
192 ó255
Gobo scroll: counter-clockwise rotation
8 Gobo Rotation
000 ó015
Stop
016 ó127
Rotate counter-clockwise (slow to fast)
028 ó239
Rotate clockwise (slow to fast)
240 ó255
Gobo bounce
9 Prism
000 ó003
Prism
004 ó255
Stop, static prism effect
10 Operating Mode
000 ó007
No function
008 ó015
Pan/tilt move-in-black
016 ó023
Pan/tilt move-in-black (disable)
024 ó031
Color wheel move-in-black
032 ó039
Color wheel move-in-black (disable)
040 ó047
Gobo wheel move-in-black
048 ó055
Gobo wheel move-in-black (disable)
056 ó063
Fast movement
064 ó087
Fast movement (disable)
088 ó095
All movement move-in-black (disable)
096 ó103
Reset pan/tilt
104 ó111
No function
112 ó119
Reset color wheel
120 ó127
Reset gobo wheel
128 ó135
No function
136 ó143
Reset prism
144 ó151
Reset focus
152 ó159
Reset all
160 ó255
No function

Intimidator™ Scan 305 IRC QRG EN
9
DMX Values (cont.)
7CH
Channel Function Value Percent/Setting
1
Pan
000 ó255
0–180°
2
Tilt
000 ó255
0–90°
3 Color
000 ó006
Open (white)
007 ó013
Yellow
014 ó020
Pink
021 ó027
Green
028 ó034
Peachblow
035 ó041
Light Blue
042 ó048
Kelly Green
049 ó055
Red
056 ó063
Dark Blue
064 ó070
White + Yellow (split colors)
071 ó077
Yellow + Pink (split colors)
078 ó084
Pink + Green (split colors)
085 ó091
Green + Peachblow (split colors)
092 ó098
Peachblow + Blue (split colors)
099 ó105
Light Blue + Kelly Green (split colors)
106 ó112
Kelly Green + Red (split colors)
113 ó119
Red + Dark Blue (split colors)
120 ó127
Dark Blue + White (split colors)
128 ó191
Rotate clockwise (slow to fast)
192 ó255
Rotate counter-clockwise (slow to fast)
11CH
(cont.)
Channel Function Value Percent/Setting
11 Movement Macros
000 ó007
No function
008 ó023
Automatic 1
024 ó039
Automatic 2
040 ó055
Automatic 3
056 ó071
Automatic 4
072 ó087
Automatic 5
088 ó103
Automatic 6
104 ó119
Automatic 7
120 ó135
Automatic 8
136 ó151
Sound 1
152 ó167
Sound 2
168 ó183
Sound 3
184 ó199
Sound 4
200 ó215
Sound 5
216 ó231
Sound 6
232 ó247
Sound 7
248 ó255
Sound 8

Intimidator™ Scan 305 IRC QRG EN
10
DMX Values (cont.)
7CH
(cont.)
Channel Function Value Percent/Setting
4 Shutter
000 ó003
Closed
004 ó007
Open
008 ó215
Strobe (slow to fast)
216 ó255
Open
5 Gobo Wheel
000 ó007
Open
008 ó015
Gobo 1 (glass)
016 ó023
Gobo 2 (glass)
024 ó031
Gobo 3
032 ó039
Gobo 4
040 ó047
Gobo 5
048 ó055
Gobo 6
056 ó063
Gobo 7
064 ó071
Gobo 7 shake, fast to slow
072 ó079
Gobo 6 shake, fast to slow
080 ó087
Gobo 5 shake, fast to slow
088 ó095
Gobo 4 shake, fast to slow
096 ó103
Gobo 3 shake, fast to slow
104 ó111
Gobo 2 (glass) shake, fast to slow
012 ó119
Gobo 1 (glass) shake, fast to slow
120 ó127
Open
128 ó191
Gobo scroll: clockwise rotation
192 ó255
Gobo scroll: counter-clockwise rotation
6 Gobo Rotation
000 ó015
Stop
016 ó127
Rotate counter-clockwise (slow to fast)
028 ó239
Rotate clockwise (slow to fast)
240 ó255
Gobo bounce
7 Prism
000 ó003
Prism
004 ó255
Stop, static prism effect

Intimidator™ Scan 305 IRC GRR ES
11
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Intimidator™ Scan 305 IRC
contiene información básica sobre el producto, como montaje, opciones de
menú y asignaciones DMX. Para más información, descargue el Manual de
Usuario del sitio web www.chauvetlighting.com.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Las siguientes notas de seguridad incluyen información
importante sobre la
instalación, uso y mantenimiento.
•Conecte siempre el producto a un circuito con toma de tierra.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Desconecte siempre el producto de la fuente de alimentación antes de
limpiarlo o cambiar el fusible.
•Nunca desconecte el producto de la fuente de alimentación agarrando o
tirando del cable.
•Si monta el producto en altura, asegúrese de que el soporte es adecuado
para el peso del producto y asegure siempre el producto con un cable de
seguridad.
•Asegúrese de que no hay materiales inflamables cerca del producto
cuando esté en funcionamiento.
•Evite la exposición directa de los ojos a la fuente de luz mientras es
producto esté encendido.
•No toque la carcasa del producto cuando el producto esté en
funcionamiento, porque la carcasa puede estar muy caliente.
•El producto no está concebido para una instalación permanente.
•El producto es para uso en interiores solamente. Está clasificado como
IP20.
•No exponga el producto a lluvia o humedad.
•Conecte siempre el producto a una fuente de alimentación que esté en el
rango de tensión especificado en la etiqueta del panel posterior del
producto.
•Nunca conecte el producto a un atenuador o reostato.
•Asegúrese de sustituir el fusible con otro del mismo tipo y categoría.
•Instale siempre el producto en un lugar con ventilación adecuada.
•Deje al menos 20 in (50 cm) entre el producto y superficies adyacentes.
•Asegúrese de que no queda bloqueada ninguna ranura de ventilación en
la carcasa del producto.
•No haga funcionar el producto a una temperatura ambiente superior a
104 °F (40 °C).
•Utilice siempre la abrazadera de montaje o las asas de transporte para
levantar el producto.

Intimidator™ Scan 305 IRC GRR ES
12
•Si hay un problema grave de funcionamiento, deje de usar el producto
inmediatamente.
•Nunca intente reparar el producto. Las reparaciones llevadas a cabo por
personal no cualificado pueden provocar averías o funcionamiento
defectuoso.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Contacto
•Desde fuera de EE.UU, Reino Unido, Irlanda o México póngase en
contacto con su distribuidor oficial para solicitar asistencia o devolver el
producto.
•Desde dentro de EE.UU, Reino Unido, Irlanda o México, utilice la
información de Contact Us (contacto) al final de esta GRR.
Qué va
incluido
•Intimidator™ Scan 305 IRC
•Cable de alimentación •Tarjeta de garantía •Guía de referencia rápida
Para empezar
Desembale su Intimidator™ Scan 305 IRC y asegúrese de que ha recibido
todas las partes en buen estado. Si la caja o los componentes parecen
dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
Descripción
del producto
El Intimidator™ Scan 305 IRC es un escáner LED brillante y compacto con
un prima de 3 caras que duplica el haz para unos estupendos efectos sobre
una amplia zona de cobertura. La alimentación en cadena ahorra tiempo de
cableado y los programas integrados activados por sonido bailan al ritmo de
la música.
Visión general del
producto
Portafusibles
Entrada/Salida
DMX
Salida de
alimentación
Entrada de
alimentación
Vista Panel
Posterior

Intimidator™ Scan 305 IRC GRR ES
13
Visión frontal
Corriente
Alterna
El producto tiene una fuente de alimentación con detección automática
(auto-rango) que funciona con un rango de tensión de 100–
240 VCA,
50/60 Hz.
Alimentación en
cadena
Para el máximo número de Intimidator™ Scan 305 IRC que se puedan
alimentar en cadena a 120 V o
a 240 V, consulte el Manual de usuario o la
etiqueta del producto.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Con un destornillador de punta plana desatornille la tapa del
portafusibles de la carcasa.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mismo tipo y categoría.
5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Espejo
Sensor IR
Pantalla de
menú
Botones de
menú
Indicador
LED
Lente
Ajustable

Intimidator™ Scan 305 IRC GRR ES
14
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama
de montaje
Descripción
del Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Pies de goma (x4)
Cable de seguridad
Soporte para
colgar/montar
Mando de
ajuste del
soporte (x2)
Abrazaderas

Intimidator™ Scan 305 IRC GRR ES
15
Opciones de menú
Función principal Niveles de programación Descripción
Address
001–512
Configura la dirección inicial DMX
Run Mode
DMX
7CH
Selecciona el modo de ejecución DMX
11CH
Slave
Slave1–4
Selecciona el modo esclavo 1, 2, 3 o 4
Sound
Selecciona el modo Activo por sonido
Auto
Selecciona el modo Maestro/Esclavo
IR
Selecciona el control por infrarrojos
Manual
Pan
000–255
0 a 180°
Tilt
0 a 90°
P/T Speed
Velocidad de desplazamiento
lateral/inclinación (rápido a lento)
Color
Selecciona las opciones de color
Dimmer
Configura el valor del atenuador
Shutter
Efecto estroboscopio con velocidad
creciente
Gobo
Selecciona las opciones de color
Gobo
Rotate
Efecto de rotación con velocidad creciente
Prism
Selecciona el prisma de 3 caras
Special
Function
Selecciona las funciones de control
P/T Macro
Selecciona los macros de movimiento
lateral/inclinación
Setup
Pan Reverse
OFF
Funcionamiento de desplazamiento lateral
normal
ON
Invierte el funcionamiento del
desplazamiento lateral
Tilt Reverse
OFF
Funcionamiento inclinación normal
ON
Invierte el funcionamiento de la inclinación
Screen
Reverse
OFF
Pantalla normal
ON
Invierte la pantalla
Sensitivity
001–100
Control de sensibilidad al sonido
Reset
Reinicia el producto
Factory Set
Carga los valores por defecto de fábrica
Sys Info
Ver: VX.X
Muestra en pantalla la versión de software
Running Mode: XXXXX
Muestra el modo de ejecución actual
Dmx Address: XXX
Muestra la dirección DMX actual
Temperature: XXX
Muestra la temperatura del LED en Celsius

Intimidator™ Scan 305 IRC GRR ES
16
Enlace DMX
El Intimidator™ Scan 305 IRC funciona con un controlador DMX. La
información para configurar el Intimidator™ Scan 305 IRC
para
funcionamiento DMX está en el Manual de Usuario, disponible desde el
sitio web de Chauvet
. La información sobre DMX se encuentra en el
Manual DMX, disponible desde el sitio web de Chauvet
http://www.chauvetlighting.com/product-manuals-literature/.
Dirección de
Inicio
Para asegurarse el acceso total a todos los canales en cada modo DMX, la
dirección DMX más alta recomendable para este producto es 502.
Conexión
Maestro/Esclavo
El Intimidator™ Scan 305 IRC funciona en modo Maestro/Esclavo. La
información para configur
ar este producto para funcionamiento
Maestro/Esclavo está en el Manual de Usuario,
disponible desde el sitio web
de Chauvet.
IRC-6 (Control
Remoto por
Infrarrojos)
El Intimidator™ Scan 305 IRC es compatible con el IRC-6 de CHAUVET®
DJ.
Los siguientes botones del IRC-
6 se usan con el Intimidator™ Scan 305 IRC:
•<BLACKOUT>: apaga/enciende el LED
•<AUTO>: selecciona el modo de programa automático (desplazamiento)
•<SOUND>: selecciona el modo Activo por sonido
•<STROBE>: estroboscopio (0–20 Hz)
•<SPEED>: velocidad de Desplazamiento lateral/Inclinación (decreciente)
•<SENSITIVITY>: selecciona la sensibilidad al sonido
•<%>: atenuador maestro
•<MANUAL>: selección de gobo
•<FADE>: selección de color
•<R>: arco iris de color en ciclo
•<G>: efecto gobo en ciclo
•<B>: arco iris de color y efecto de gobo en ciclo
•<A>: ajuste manual de desplazamiento lateral/inclinación
•<W>: efecto prisma
•<+>: aumentar
•<->: disminuir
•<0> a <9>: seleccionar programa automático por número
•<UV>: sin función

Intimidator™ Scan 305 IRC GRR ES
17
Valores DMX
11CH
Canal Función Valor Porcentaje/Configuración
1
Desplazamiento
lateral
000 ó255 0–180°
2
Inclinación
000 ó255
0–90°
3
Velocidad
Desplazamiento
lateral/Inclinación
000 ó255 Lento a rápido
4 Color
000 ó006
Abierto (blanco)
007 ó013
Amarillo
014 ó020
Rosa
021 ó027
Verde
028 ó034
Melocotón
035 ó041
Azul claro
042 ó048
Verde calipso
049 ó055
Rojo
056 ó063
Azul oscuro
064 ó070
Blanco + amarillo (colores divididos)
071 ó077
Amarillo + rosa (colores divididos)
078 ó084
Rosa + verde (colores divididos)
085 ó091
Verde + melocotón (colores divididos)
092 ó098
Melocotón + azul (colores divididos)
099 ó105
Azul claro + verde calipso (colores divididos)
106 ó112
Verde calipso + rojo (colores divididos)
113 ó119
Rojo + azul oscuro (colores divididos)
120 ó127
Azul oscuro + blanco (colores divididos)
128 ó191
Giro en sentido horario (lento a rápido)
192 ó255
Giro en sentido antihorario (lento a rápido)
5 Obturador
000 ó003
Cerrado
004 ó007
Abierto
008 ó215
Estroboscopio (lento a rápido)
216 ó255
Abierto
6
Atenuador
000 ó255
0–100%
7 Rueda de gobo
000 ó007
Abierto
008 ó015
Gobo 1 (cristal)
016 ó023
Gobo 2 (cristal)
024 ó031
Gobo 3
032 ó039
Gobo 4
040 ó047
Gobo 5
048 ó055
Gobo 6
056 ó063
Gobo 7

Intimidator™ Scan 305 IRC GRR ES
18
Valores DMX (cont.)
11CH
(cont.)
Canal Función Valor
Porcentaje/Configuración
7
(cont.)
Rueda de gobo
(cont.)
064 ó071
Vibración gobo 7, lento a rápido
072 ó079
Vibración gobo 6, lento a rápido
080 ó087
Vibración gobo 5, lento a rápido
088 ó095
Vibración gobo 4, lento a rápido
096 ó103
Vibración gobo 3, lento a rápido
104 ó111
Vibración gobo 2 (cristal), rápido a lento
012 ó119
Vibración gobo 1 (cristal), rápido a lento
120 ó127
Abierto
128 ó191
Desplazamiento de gobo: giro en sentido
horario
192 ó255
Desplazamiento de gobo: giro en sentido
antihorario
8 Rotación de gobo
000 ó015
Parada
016 ó127
Giro en sentido antihorario (lento a rápido)
028 ó239
Giro en sentido horario (lento a rápido)
240 ó255
Rebote de gobo
9 Prisma
000 ó003
Prisma
004 ó255
Parada, efecto de prisma estático
10 Modo de
funcionamiento
000 ó007
Sin función
008 ó015
Desplazamiento lateral/inclinación move-in-
black
016 ó023
Desplazamiento lateral/inclinación move-in-
black (deshabilitar)
024 ó031
Rueda de color move-in-black
032 ó039
Rueda de color move-in-black (deshabilitar)
040 ó047
Rueda de gobo move-in-black
048 ó055
Rueda de gobo move-in-black (deshabilitar)
056 ó063
Movimiento rápido
064 ó087
Movimiento rápido (deshabilitar)
088 ó095
Todo el movimiento move-in-black
(deshabilitar)
096 ó103
Reiniciar movimiento lateral/inclinación
104 ó111
Sin función
112 ó119
Reiniciar rueda de color
120 ó127
Reiniciar rueda de gobos
128 ó135
Sin función
136 ó143
Reiniciar prisma
144 ó151
Reiniciar foco
152 ó159
Reiniciar todo
160 ó255
Sin función

Intimidator™ Scan 305 IRC GRR ES
19
Valores DMX (cont.)
7CH
Canal Función Valor Porcentaje/Configuración
1
Desplazamiento
lateral
000 ó255 0–180°
2
Inclinación
000 ó255
0–90°
3 Color
000 ó006
Abierto (blanco)
007 ó013
Amarillo
014 ó020
Rosa
021 ó027
Verde
028 ó034
Melocotón
035 ó041
Azul claro
042 ó048
Verde calipso
049 ó055
Rojo
056 ó063
Azul oscuro
064 ó070
Blanco + amarillo (colores divididos)
071 ó077
Amarillo + rosa (colores divididos)
078 ó084
Rosa + verde (colores divididos)
085 ó091
Verde + melocotón (colores divididos)
092 ó098
Melocotón + azul (colores divididos)
099 ó105
Azul claro + verde calipso (colores divididos)
106 ó112
Verde calipso + rojo (colores divididos)
113 ó119
Rojo + azul oscuro (colores divididos)
120 ó127
Azul oscuro + blanco (colores divididos)
128 ó191
Giro en sentido horario (lento a rápido)
192 ó255
Giro en sentido antihorario (lento a rápido)
11CH
(cont.)
Canal Función Valor Porcentaje/Configuración
11 Movement Macros
000 ó007
Sin función
008 ó023
Automático 1
024 ó039
Automático 2
040 ó055
Automático 3
056 ó071
Automático 4
072 ó087
Automático 5
088 ó103
Automático 6
104 ó119
Automático 7
120 ó135
Automático 8
136 ó151
Sonido 1
152 ó167
Sonido 2
168 ó183
Sonido 3
184 ó199
Sonido 4
200 ó215
Sonido 5
216 ó231
Sonido 6
232 ó247
Sonido 7
248 ó255
Sonido 8

Intimidator™ Scan 305 IRC GRR ES
20
Valores DMX (cont.)
7CH
(cont.)
Canal Función Valor Porcentaje/Configuración
4 Obturador
000 ó003
Cerrado
004 ó007
Abierto
008 ó215
Estroboscopio (lento a rápido)
216 ó255
Abierto
5 Rueda de gobo
000 ó007
Abierto
008 ó015
Gobo 1 (cristal)
016 ó023
Gobo 2 (cristal)
024 ó031
Gobo 3
032 ó039
Gobo 4
040 ó047
Gobo 5
048 ó055
Gobo 6
056 ó063
Gobo 7
064 ó071
Vibración gobo 7, lento a rápido
072 ó079
Vibración gobo 6, lento a rápido
080 ó087
Vibración gobo 5, lento a rápido
088 ó095
Vibración gobo 4, lento a rápido
096 ó103
Vibración gobo 3, lento a rápido
104 ó111
Vibración gobo 2 (cristal), rápido a lento
012 ó119
Vibración gobo 1 (cristal), rápido a lento
120 ó127
Abierto
128 ó191
Desplazamiento de gobo: giro en sentido
192 ó255
Desplazamiento de gobo: giro en sentido
6 Rotación de gobo
000 ó015
Parada
016 ó127
Giro en sentido antihorario (lento a rápido)
028 ó239
Giro en sentido horario (lento a rápido)
240 ó255
Rebote de gobo
7 Prisma
000 ó003
Prisma
004 ó255
Parada, efecto de prisma estático
