Chauvet DJ Cumulus User manual

Quick Reference Guide

1
EN
QUICK REFERENCE GUIDE
Cumulus QRG Rev. 2
About This Guide
The Cumulus Quick Reference Guide (QRG) has basic product information such as menu options. Download the User
Manual from www.chauvetdj.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your distributor to request support or return a
product. Visit www.chauvetdj.com for contact information.
What is Included
• Cumulus
• Overflow Tubing
• Hose and Square Holder
• Warranty Card
• Quick Reference Guide
To Begin
Unpack your Cumulus and make sure you have received all parts in good condition. If the box or contents appear
damaged, notify the carrier immediately, not Chauvet.
• This product is not intended for permanent installation.
• ONLY connect this product to a grounded and protected circuit.
• Always disconnect from power before cleaning or replacing the fuse.
• Make sure the power cord is not crimped or damaged.
• Never disconnect this product from power by pulling on the cord.
• DO NOT touch this product when it is operating because it may be hot.
• Do not set this product on a flammable surface (linoleum, carpet, wood, paper, carton, plastic,
etc.).
• Condensation may form on the bottom of the product, creating damp or wet conditions under and
around the Cumulus. Use caution! Surfaces around the product may become slippery.
• Ensure both valves are closed prior to filling the product with fluids.
• Do not touch the output nozzle on this product. It is very hot during operation and it may remain
hot for several hours after turning the unit off.
• Depending on the amount of fog generated, all fog machines may set off smoke detectors.
• The voltage of the outlet to which you are connecting this product must be within the range stated
on the decal or rear panel of the product.
• This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this
product to rain or moisture.
• Always place this product in a location with adequate ventilation, at least 20 in (50 cm) from
adjacent surfaces.
• Be sure that no ventilation slots on the unit’s housing are blocked.
• Never connect this product to a dimmer or rheostat.
• Replace the fuse with one of the same type and rating.
• ONLY use the carry handles to carry this product.
• The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher
temperatures.
• In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
• Do not use for space heating purposes.
• Use only CHAUVET water-based fog fluid.
• Drain the tank before transporting or storing the product.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely
disconnect the product from power via the breaker or by unplugging it.

EN
2
Cumulus QRG Rev. 2
QUICK REFERENCE GUIDE

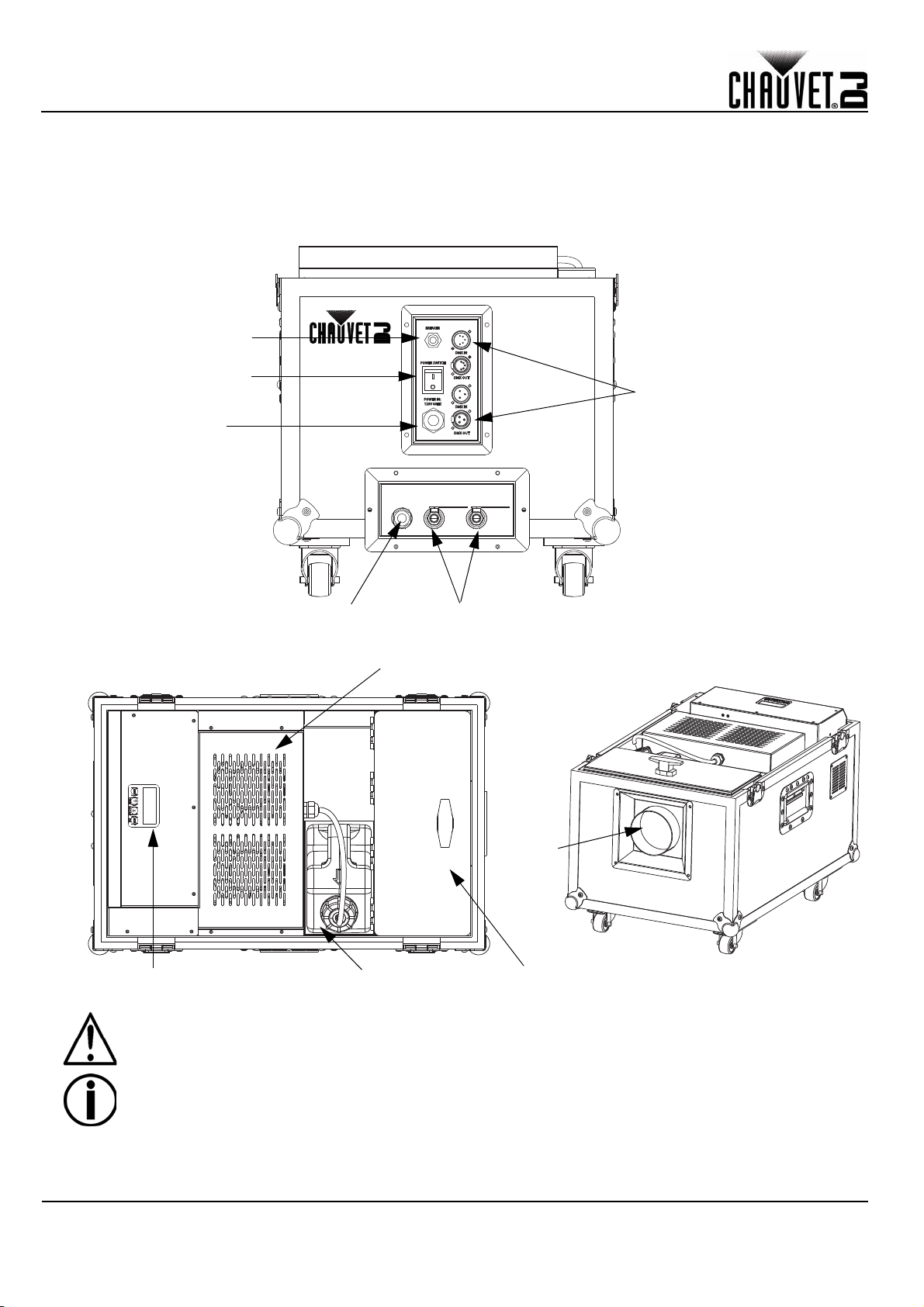

Product Overview
This product may NOT be tilted. This product should be level when on a surface.
While operating the Cumulus, make sure there is adequate fog fluid and water in the machine to
prevent pump and heater damage. When the fog fluid/water level becomes low, simply add more
fog fluid to continue using the Cumulus.
FCQ (Fog Cleaner Quart) was specifically developed by Chauvet to clean your Cumulus. Make
sure you use FCQ regularly, no longer than 90 days between cleanings, to increase the life of
your product.
DMX IN
DMX OUT
DMX OUT
DMX IN
BREAKER
POWER SWITCH
POWER IN:
120V 60HZ
DMX In/Out
(3- and 5-pin)
Fluid Tank
Fixed Power
Cable
Power Switch
LED Display
Breaker
Drainage
Valves
Water Tank
Fans
Nozzle
Overflow
hole

3
EN
QUICK REFERENCE GUIDE
Cumulus QRG Rev. 2
AC Power
This product has a fixed voltage power supply and it can work with an input voltage of either 120 VAC, 60 Hz or 230 VAC,
50 Hz, depending on the specific model.
Resetting the Breaker
This product is equipped with a resettable circuit breaker. If the breaker trips, all sections of this product will lose power.
1. Remove the power cord from mains power.
2. Allow unit to cool for 15 minutes.
3. After 15 minutes, you may attempt to reset the breaker by pressing the button with your finger.
4. Plug the product’s power cord into the power outlet and continue using as recommended.
Control Panel Description
Menu Map
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
Condensation may form on the bottom of the product, creating damp or wet conditions under and
around the Cumulus. Use caution! Surfaces around the product may become slippery
BUTTON/KNOB FUNCTION
<MENU> Exits from the current menu or function
<UP/TIMER> UP navigates upwards through the menu list and increases the numeric value when in a function.
TIMER starts the timer controlled operation
<DOWN/
VOLUME> DOWN navigates downwards through the menu list and decreases the numeric value when in a
function.
VOLUME triggers the pump to modify the output volume
<ENTER/
STOP> ENTER enables the currently displayed menu or sets the currently selected value into the selected
function.
STOP turns the fog output off.
MODE PROGRAMMING LEVELS DESCRIPTION
Interval Set 5–200 Sets the interval between fog output
Duration Set 5–200 Sets the duration of the fog output
Timer Out 1-100% Sets the output volume in timer mode
Volume Out 1–100% Fog volume 1–100%
Fan Speed 1–100% Fan Speed (slow to fast)
Fluid Sensor ON/OFF Turns the fluid sensor ON or OFF
DMX 512 1–512 Selects the DMX starting address
Direct Timer ON/OFF Enables/disables the timer
If the product is turned off while in timer mode, the product will still be in timer mode when the
product is turned back on.

EN
4
Cumulus QRG Rev. 2
QUICK REFERENCE GUIDE
DMX Linking
The Cumulus can work with a DMX controller. Instructions for connecting and configuring this product for DMX operation
are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com.
Starting Address
To ensure full access to all channels available in DMX mode, the highest recommended DMX address is 512.
DMX Values
2-CH
CHANNEL FUNCTION VALUE PERCENT/SETTING
1FanSpeed 000 010 No function
011 512 1–100%
2 Fog Output 000 010 No function
011 512 1–100%

ES
4
Cumulus GRR Rev. 2
GUÍA DE REFERENCIA RÁPIDA
Acerca de Esta Guía
La Guía de Referencia Rápida (GRR) del Cumulus contiene información básica sobre el producto, como opciones de
menú. Descargue el Manual de Usuario de www.chauvetdj.com para información más detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
Notas de Seguridad
Estas notas de seguridad incluyen información importante sobre el instalación, uso y mantenimiento.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar
asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.
Qué va incluido
• Cumulus
• Tarjeta de garantía
• Tubo de desagüe
• Manguera y soporte cuadrado
• Guía de referencia rápida
Para Empezar
Desembale su Cumulus y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes
parecen dañados, notifíqueselo al transportista inmediatamente, no a Chauvet.
• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• No monte este producto sobre una superficieinflamable (linóleo, alfombra, madera, papel, cartón,
plástico, etc.).
• NO toque la boquilla de salida de este producto. Se calienta mucho durante el funcionamiento, y
puede permanecer caliente durante varias horas después de apagar la unidad.
• Puede formarse condensación en el fondo del producto, creando humedad o mojando por debajo
y alrededor Cumulus. ¡Use con precaución! Las superficies alrededor del producto pueden
volverse resbaladizas.
• Asegúrese de que ambas válvulas están cerradas antes de rellenar de líquido el producto.
• Dependiendo de la cantidad de niebla generada, todas las máquinas de humo pueden disparar
los detectores de humo.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el
grabado o en el panel posterior de producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o
descarga, no exponga este producto a la lluvia o la humedad.
• Coloque siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50
cm) de las superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE la asa de transporte para mover este producto.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a
temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• No utilizar para calentar espacios.
• Use solo fluido de niebla con base de agua CHAUVET.
• Vacíe el tanque antes de transportar el producto.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto
de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no
se use.

5
ES
GUÍA DE REFERENCIA RÁPIDA
Cumulus GRR Rev. 2
Descripción del producto
El Cumulus es un generador de niebla compacto y ligero que crea una atmósfera sutil y uniforme para realzar cualquier
espectáculo. El mando de volumen y pantalla digital integrados facilitan el control de los ajustes DMX y de
funcionamiento independiente.

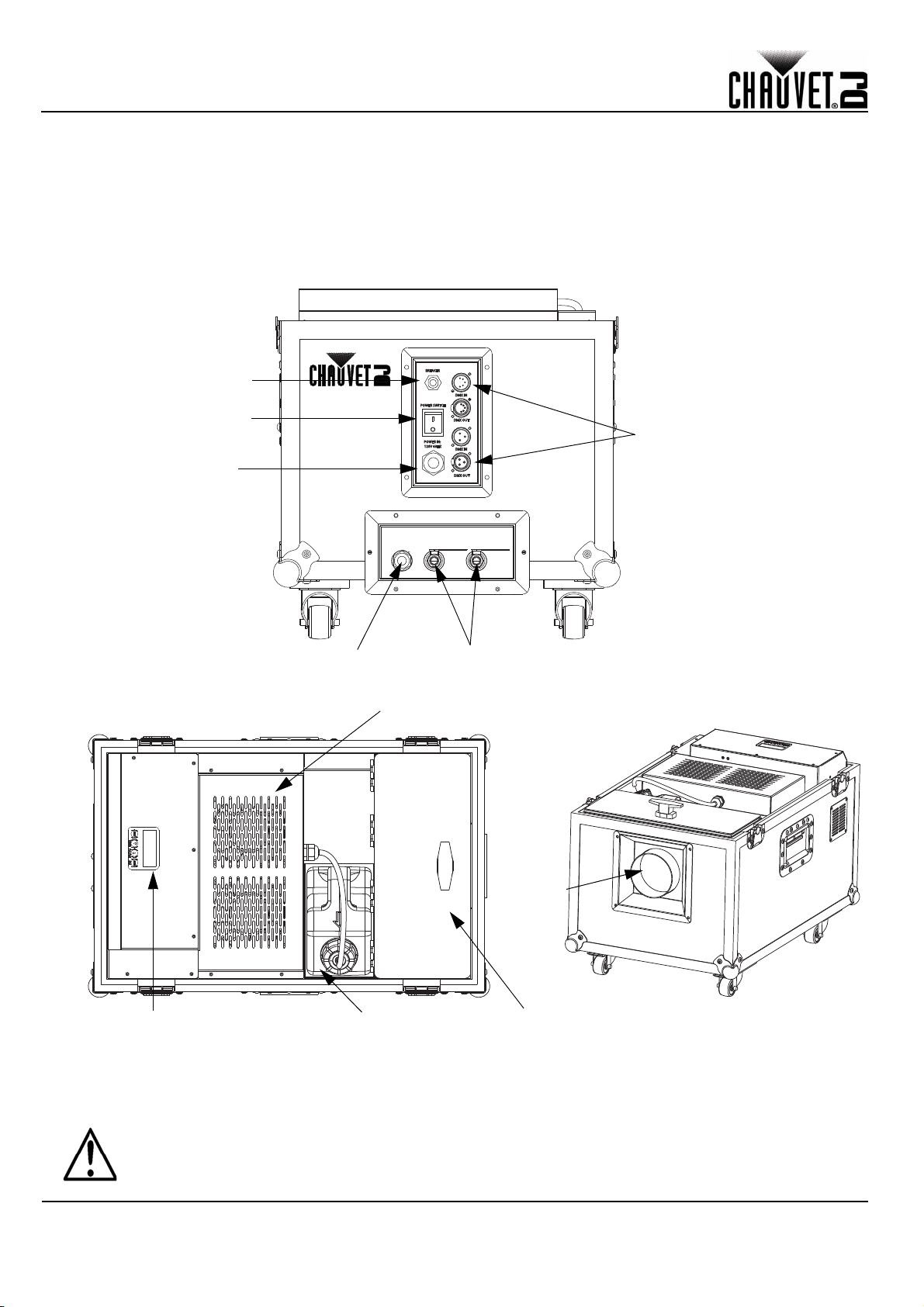

Vista general del producto
