clage DCX13 ELECTRONIC MPS Instruction Manual

Gebrauchsanleitung für den Anwender
Operating instructions for the user
04.16
de > 2
en > 6
pl > 10
E-Komfortdurchlauferhitzer DCX / DCX13
E-convenience instant water heater
DCX / DCX 13

DCX ELECTRONIC MPS®/ DCX 13 ELECTRONIC MPS®
2
1. Sicherheitshinweise
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das Gerät
installieren oder benutzen! Bewahren Sie diese Anleitung für spätere Verwendung
zusammen mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes ver-
antwortlich ist. Gebrauchsanleitungen sind für den Endanwender bestimmt. Die dem Gerät
beigefügten Anleitungen entsprechen dem technischen Stand des Gerätes.
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und
wenn es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dau-
erhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine
technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders von
Kindern, als heiß empfunden werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke inner-
halb geschlossener Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer
Undichtigkeit am Gerät schließen Sie sofort die Wasserzuleitung. Lassen
Sie die Störung nur vom Werkskundendienst oder einem anerkannten
Fachhandwerksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter-
wiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dür-
fen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Inhaltsverzeichnis
1. Sicherheitshinweise ............................................................................................2
2. Gerätebeschreibung ............................................................................................3
3. Gebrauch .....................................................................................................4
Temperatur einstellen ...........................................................................................4
Entlüften nach Wartungsarbeiten .................................................................................4
Reinigung und Pflege ...........................................................................................4
4. Selbsthilfe bei Problemen und Kundendienst .......................................................................5
5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 .........................................14
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar
unter: www.clage.de/downloads

CLAGE
3
Der Durchlauferhitzer DCX / DCX13 ist ein mikroprozessorgeregelter, druckfester
Durchlauferhitzer zur dezentralen Warmwasserbereitung an einer oder mehreren
Zapfstellen.
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der
Durchlauferhitzer automatisch ein.
Beim Schließen der Armatur schaltet sich das Gerät automatisch wieder aus.
Die Elektronik passt die Leistungsaufnahme an die jeweilige Einlauftemperatur und
die Durchflussmenge an, um die voreingestellte Auslauftemperatur bis zur Leistungs-
grenze zu erreichen.
Selbstverständlich ist es auch möglich, die Auslauftemperatur durch Mischen an der
Armatur von Kaltwasser mit heißem Wasser (55 °C) aus dem Durchlauferhitzer zu
bestimmen. Energie- und wassersparender ist jedoch die Einstellung der jeweiligen
Nutztemperatur am Durchlauferhitzer, ohne kaltes Wasser an der Armatur zuzumi-
schen.
Bei kühler Zulauftemperatur und hoher Durchflussmenge kann es wegen Überschreiten
der Leistungsgrenze vorkommen, dass die voreingestellte Auslauftemperatur nicht
erreicht wird. Durch Reduzieren der Warmwassermenge an der Armatur kann dann die
Auslauftemperatur erhöht werden.
Der Durchlauferhitzer kann in Kombination mit einem externen Lastabwurfrelais für
elektronische Durchlauferhitzer betrieben werden (Details siehe Montageanleitung).
2. Gerätebeschreibung

DCX ELECTRONIC MPS®/ DCX 13 ELECTRONIC MPS®
4
Temperatur einstellen

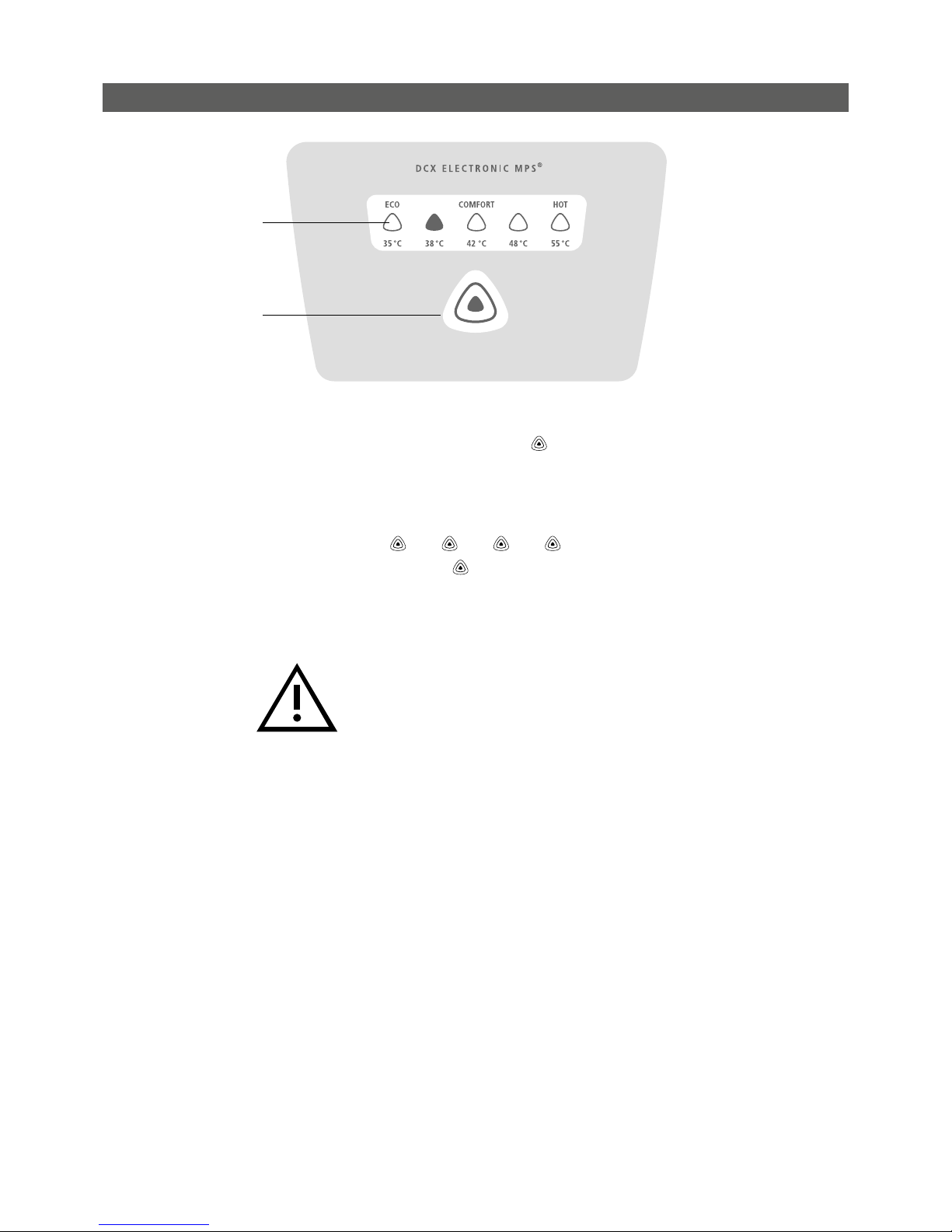

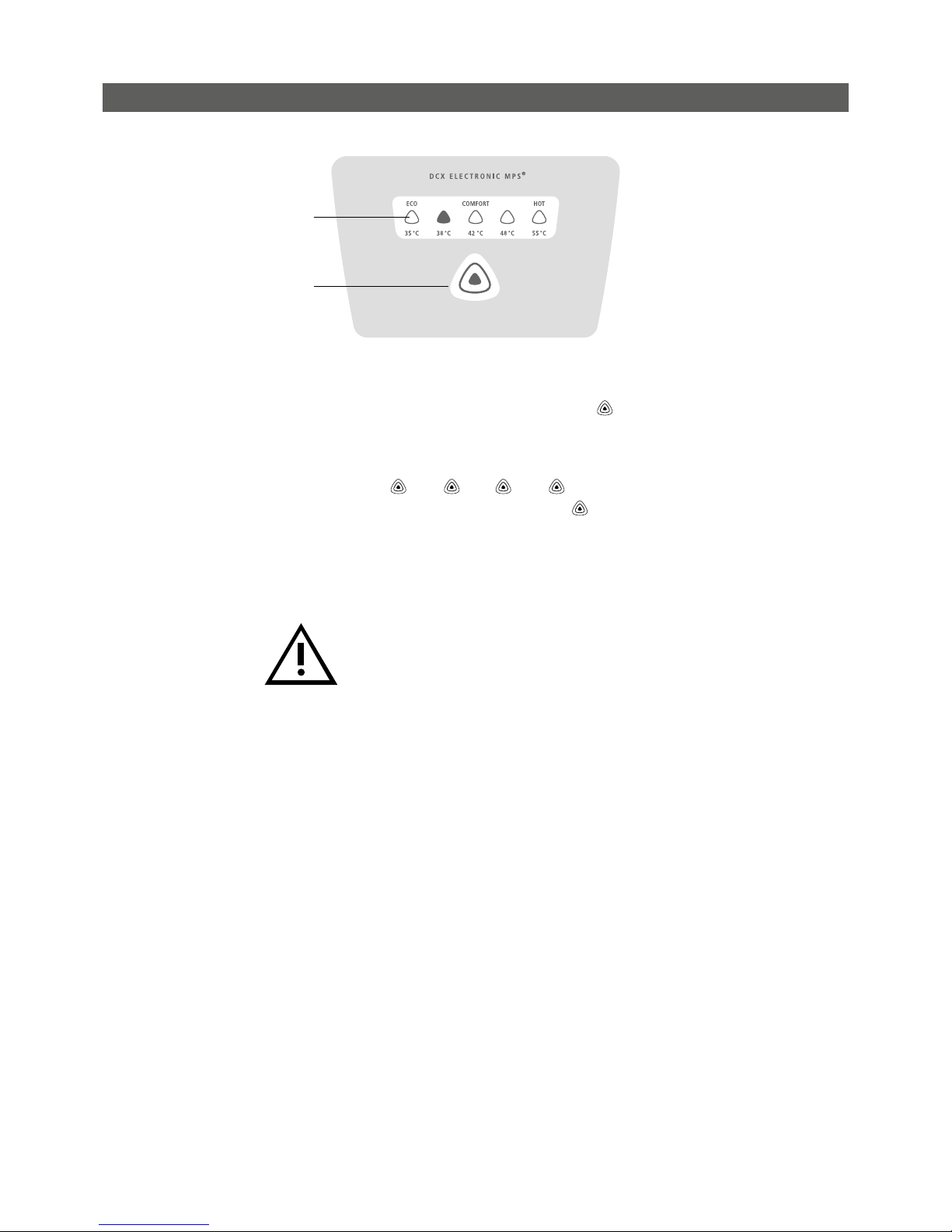

Mit der Temperaturwahltaste können Sie schnell eine der fünf voreingestell-
ten Temperaturen auswählen, die für die typischen Warmwasseranwendungen
»Handwäsche« 35°C, »Dusche« 38 °C, »Badewanne« 42 °C, »Küche« 48°C und
»Reinigung« 55 °C benötigt werden.
Mit jedem Tastendruck stellen Sie die nächsthöhere Stufe ein:
35°C 38 °C 42°C 48°C 55 °C
Bei erneutem Tastendruck beginnt der Zyklus von vorn.
Die aktuelle eingestellte Temperatur wird durch eine der fünf farbigen LEDs angezeigt.
Fünf farbige LEDs
Temperaturwahltaste
3. Gebrauch
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. 10Sekunden kontinuierlichem Wasserfluss aktiviert das Gerät die Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler
und Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre
die elektro- und wasserseitigen Bauteile durch einen anerkannten Fachhandwerks-
betrieb überprüfen, um die einwandfreie Funktion und Betriebssicherheit jederzeit
zu gewährleisten.
Reinigung und Pflege

CLAGE
5
Problem Ursache Abhilfe
Wasser bleibt kalt,
Temperaturanzeige
leuchtet nicht
Haussicherung ausgelöst Sicherung erneuern oder
einschalten
Sicherheitsdruckschalter
hat ausgelöst Kundendienst informieren
Wasser bleibt kalt,
Temperaturanzeige
leuchtet
Sicherheitstemperatur-
schalter hat ausgelöst Kundendienst informieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur
verschmutzt oder verkalkt
Strahlregler, Duschkopf oder
Siebe reinigen
Einlauffiltersieb
verschmutzt oder verkalkt
Filtersieb von Kundendienst
reinigen lassen
Gewählte Temperatur
wird nicht erreicht Wasserdurchfluss zu groß Wasserdurchfluss an Armatur reduzieren
4. Selbsthilfe bei Problemen und Kundendienst
Reparaturen dürfen nur von anerkann-
ten Fachhandwerksbetrieben durchge-
führt werden.
Wenn sich ein Fehler an Ihrem Gerät
mit dieser Tabelle nicht beheben lässt,
wenden Sie sich bitte an den Werks-
kundendienst. Halten Sie die Daten
des Gerätetypenschildes bereit!
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik»zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]

DCX ELECTRONIC MPS®/ DCX 13 ELECTRONIC MPS®
6
Contents
1. Safety instructions
Please read these instructions carefully before installing or using the appliance!
Keep the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installation of
the appliance. Operation manuals are for the end user. The provided manuals correspond
to the technical specifications of the appliance.
The latest version of the instructions can be found online at www.clage.com.
• Do not use the appliance until it has been correctly installed and unless it
is in perfect working order.
• Do not remove the front cover under any circumstances before switching
off the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx.
43°C are perceived as hot, especially by children, and may cause a feel-
ing of burning. Please note that the fittings and taps may be very hot
when the appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications
inside closed rooms, and must only be used to heat incoming water from
the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks,
cut off the mains water supply instantly. Repairs must only be carried out
by the customer service department or an authorised professional.
• This appliance can be used by children aged 3years and above and
persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or ins-
truction concerning use of the appliance in a safe way and understand
the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be performed by children without super-
vision.
1. Safety instructions .............................................................................................6
2. Description of appliance.........................................................................................7
3. How to use ....................................................................................................8
Temperature setting ............................................................................................8
Venting after maintenance work ..................................................................................8
Cleaning and maintenance.......................................................................................8
4. Trouble-shooting and service.....................................................................................9
5. Product data sheet in accordance with EU regulation - 812/2013 814/2013 ...........................................14

CLAGE
7
The instantaneous water heater DCX / DCX13 is a microprocessor-controlled, pressure-
resistant water heater for a decentralised water supply to one or more taps.
As soon as you open the hot water tap,the instantaneous water heater switches
on automatically. When the tap is closed, the appliance automatically switches
off.
Its electronic control regulates the power consumption automatically depending on the
feed temperature and the flow rate, thus reaching the set outlet temperature up to the
appliance’s power limit.
It is also possible to define the outlet temperature by mixing the hot water (55°C) from
the instantaneous water heater with cold water by the tap. However, energy and water
will be saved when selecting the relative temperature to be used on the display of the
instantaneous water heater, without mixing cold water from the tap.
In case of a low feed temperature and a high flow rate at the same time, it could hap-
pen that the pre-set outlet temperature is not reached which is due to the fact that the
appliance exceeded its capacity. The outlet temperature can be raised by reducing the
water flow at the tap.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters (refer to
installing instructions).
2. Description of appliance

DCX ELECTRONIC MPS®/ DCX 13 ELECTRONIC MPS®
8
Temperature setting
The temperature selection key allows you to quickly select one of five preset tem-
peratures, that are typical for hot water applications:
“Hand wash” 35°C, “Shower” 38°C, “Bath tub” 42°C, “Kitchen” 48 °C and
“Cleaning” 55°C.
Every key press sets the temperature to the next level:
35°C 38 °C 42°C 48°C 55 °C
Pressing the key once again, starts the cycle all over.
The currently selected temperature is indicated by one of five coloured LEDs.
Five coloured LEDs
Temperature selection key
3. How to use
This instantaneous water heater features an automatic air bubble protection to pre-
vent it from inadvertently running dry. Nevertheless, the appliance must be vented
before using it for the first time. Each time the appliance is emptied (e.g. after work on
the plumbing system, if there is a risk of frost or following repair work), the appliance
must be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
Venting after maintenance work
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (special tap aerators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance

CLAGE
9
Problem Cause Solution
Water stays cold,
display does not light
up
Master fuse tripped Renew or activate fuse
Safety pressure cut-out
tripped Contact customer service
Water stays cold,
display does light up
Safety thermal cut-out
tripped Contact customer service
Flow rate of hot water
too weak
Outlet fitting dirty or
calcified
Clean shower head, jet
regulator or sieves
Fine filter dirty or calcified Clean fine filter
Selected temperature
is not reached
Excessive water flow
(winter?)
Reduce water flow rate at the
outlet
4. Trouble-shooting and service
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table,
please contact the service organisa-
tion of your importer or the Central
Customer Service Department. Please
have the details of the typeplate at
hand.
This instantaneous water heater was manufactured conscientiously and checked sever-
al times before delivery. Should malfunctions nevertheless occur, it is usually only due
to a bagatelle. First attempt to switch the house fuses off and on again in order to reset
the electronics. Next, try to remedy the problem with reference to the following table.
In doing so, you will avoid unnecessary expense of customer service assistance.
CLAGE GmbH
After-Sales Service
Pirolweg 1–5
21337 Lüneburg
Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]

DCX ELECTRONIC MPS®/ DCX 13 ELECTRONIC MPS®
10
Spis treści
1. Wskazówki bezpieczeństwa.....................................................................................10
2. Opis urządzenia...............................................................................................11
3. Użytkowanie .................................................................................................12
Ustawianie temperatury ........................................................................................12
Odpowietrzanie po pracach konserwacyjnych ......................................................................12
Czyszczenie i konserwacja ......................................................................................12
4. Samodzielne rozwiązanie problemów i serwis klienta ...............................................................13
5. Karta danych produktu zgodnie z wytycznymi rozporządzeń EU - 812/2013 814/2013 ..................................14
1. Wskazówki bezpieczeństwa
Przed rozpoczęciem instalacji lub używania urządzenia należy dokładnie zapoznać
się zniniejszą instrukcją! Zachować instrukcję razem zurządzeniem do późniejszego
wykorzystania!
Niniejsza instrukcja jest przeznaczona dla fachowca odpowiedzialnego za instalację urzą-
dzenia oraz dla użytkownika końcowego. Instrukcje załączone do urządzenia odpowiadają
stanowi technicznemu urządzenia.
Aktualne wydanie instrukcji jest dostępne na stronie internetowej: www.clage.pl
(Pobierz)
• Używać urządzenia wyłącznie po prawidłowym zainstalowaniu istwier-
dzeniu prawidłowego stanu technicznego.
• Nigdy nie otwierać urządzenia bez uprzedniego odłączenia źródła zasila-
nia.
• Nie dokonywać zmian technicznych urządzenia lub przewodów elektrycz-
nych iwodociągowych.
• Urządzenie musi być uziemione.
• Należy pamiętać, że temperatury wody powyżej ok.43°C są odczuwane
jako gorące, zwłaszcza przez dzieci, imogą wywoływać odczucie oparze-
nia. Po dłuższym czasie przepływu także elementy armatury rozgrzewają
się do bardzo wysokich temperatur.
• Urządzenie jest przeznaczone wyłącznie do użytku domowego lub
podobnych celów wzamkniętych pomieszczeniach imoże służyć jedynie
do podgrzewania wody pitnej.
• Nigdy nie wystawiać urządzenia na działanie mrozu.
• Konieczne jest zachowanie wartości podanych na tabliczce znamionowej.
• Wrazie usterki należy natychmiast wyłączyć bezpieczniki. Wprzypad-
ku nieszczelności urządzenia niezwłocznie zamknąć przewód dopływu
wody. Zlecić usunięcie usterki jedynie działowi obsługi klienta lub uzna-
nemu zakładowi specjalistycznemu.
• To urządzenie może być użytkowane przez dzieci od3roku życia oraz
przez osoby oograniczonych zdolnościach fizycznych, sensorycznych
lub umysłowych bądź osoby niedysponujące odpowiednią wiedzą
idoświadczeniem wyłącznie pod nadzorem ipo przeszkoleniu wzakresie
bezpiecznego użytkowania urządzenia oraz związanych ztym zagrożeń.
Urządzenie nie jest zabawką dla dzieci. Dzieci nie mogą bez nadzoru czy-
ścić iwykonywać czynności konserwacyjnych.
