4. Montage

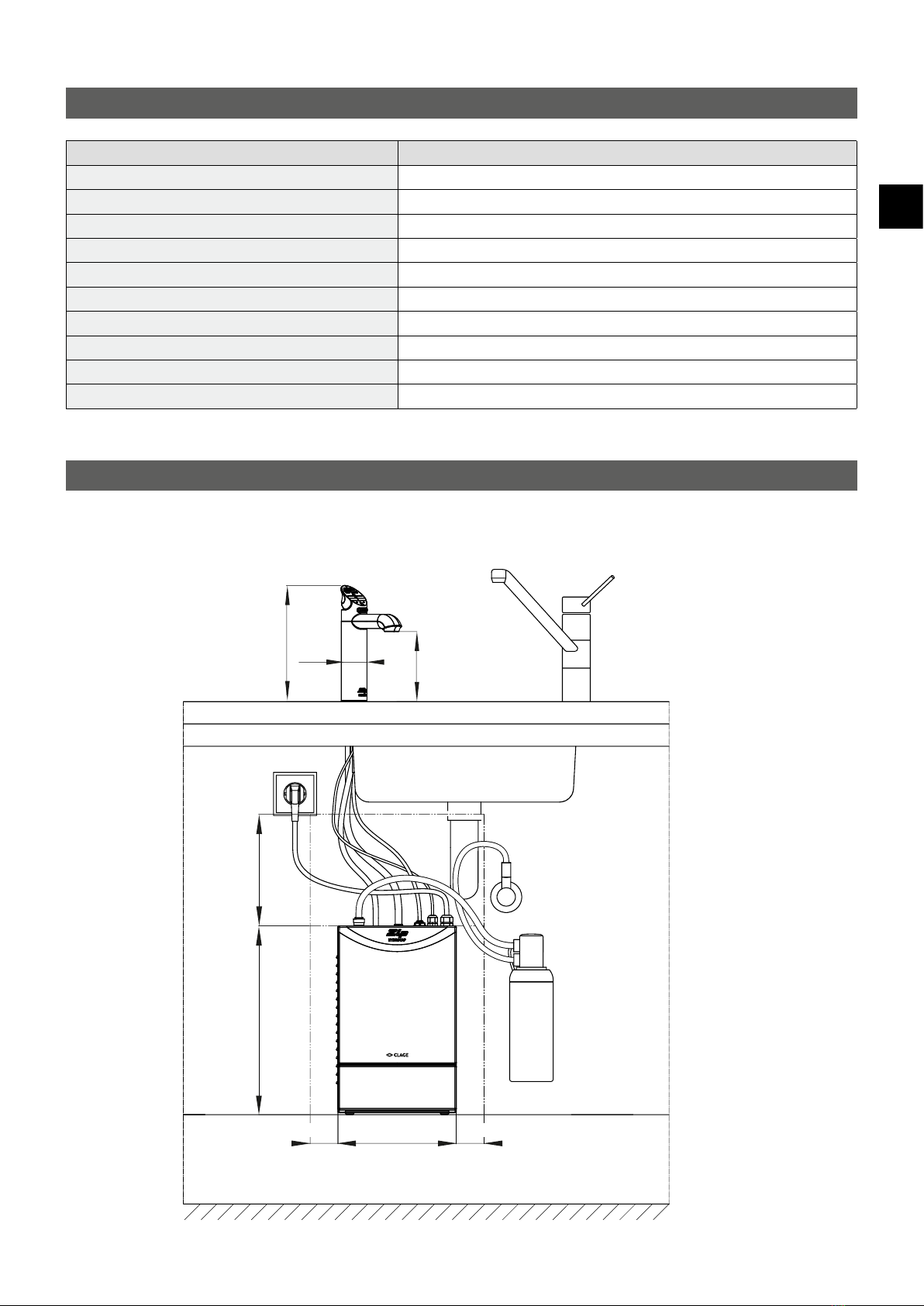

Installation der Untertischeinheit
Hinweis: Für eine angemessene Belüftung muss ein Luftspalt von min. 50mm
links und rechts vom Gerät freigehalten werden. Wenn das Gerät in einem
Schrank betrieben wird, müssen die mitgelieferten Abstandshalter aus Silikon an
der Innenkante der Türen angebracht werden. Durch den damit erzeugten 4mm
breiten Luftspalt wird eine minimale Frischluftzufuhr sichergestellt.
Hinweis: Wenn die Temperatur im Unterschrank über 35°C steigt, muss für
zusätzliche Belüftung gesorgt werden.
Hinweis: Für den Betrieb in großer Höhe muss der Siedepunkt neu kalibriert wer-
den. Lassen Sie das Gerät durch eine Fachkraft öffnen und den Jumper auf der
Elektronikplatine entsprechend der Tabelle neu positionieren.
1. Positionieren Sie die Untertischeinheit so nah wie möglich unter der Armatur.
2. Befestigen Sie das Druckminderventil am Eckventil (nicht im Lieferumfang enthal-
ten).

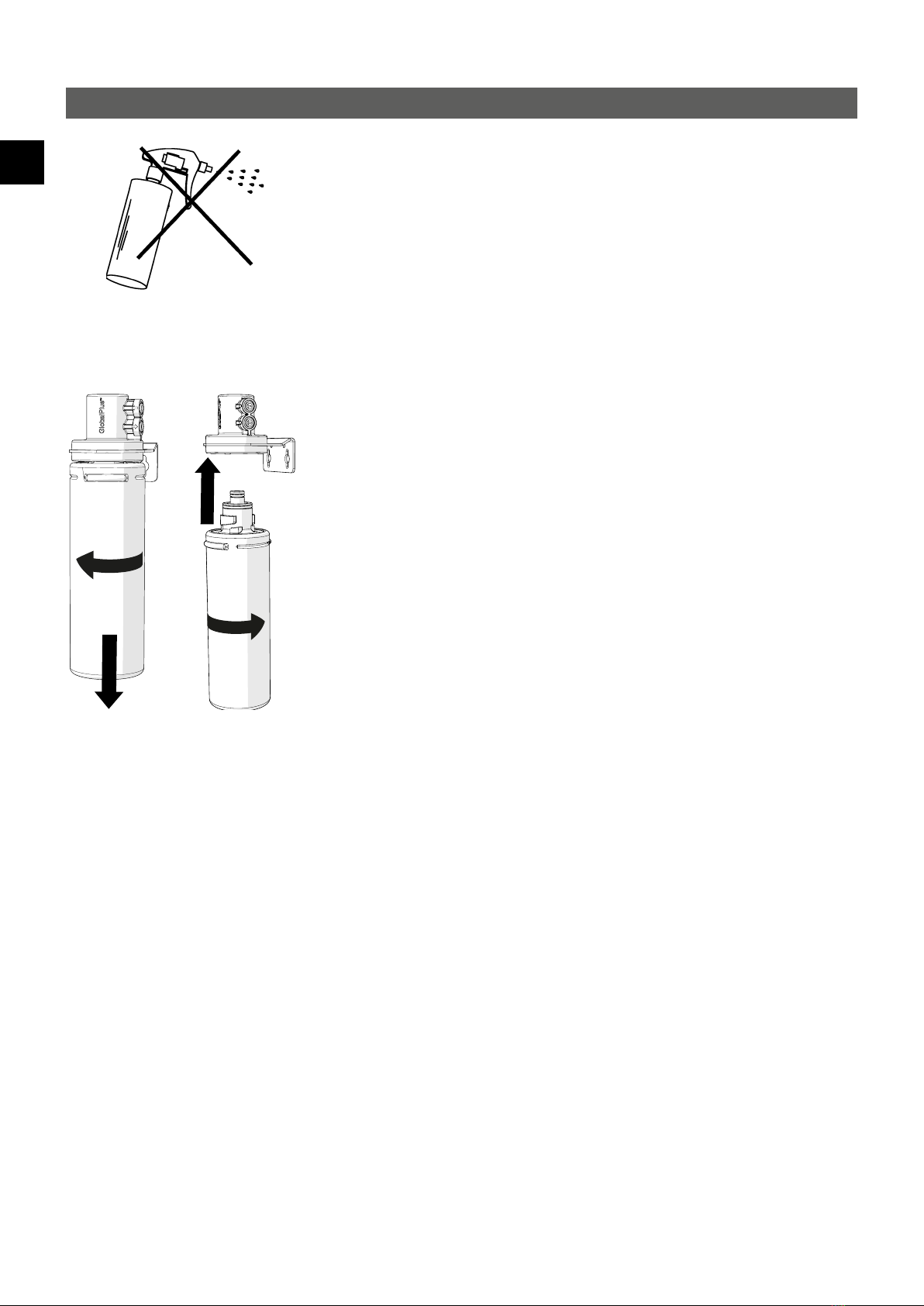

3. Befestigen Sie die Halterung für den externen Filter an einer zugänglichen Stelle in
der Nähe des Wasseranschlusses und montieren Sie den Filter in der Halterung.
4. Verbinden Sie das Druckminderventil mit der Filterhalterung und die
Filterhalterung mit dem Wasserzulauf der Untertischeinheit. Beachten Sie die
Flussrichtungsmarkierungen an der Filterhalterung. Nutzen Sie dafür die mitgelie-
ferten Flexschläuche.
5. Verbinden Sie die Schläuche der Armatur mit dem Untertischgerät. Sorgen Sie dabei
für ein stetiges Gefälle zwischen Armatur und Untertischeinheit. Kürzen Sie die
Schläuche, um Schlaufen und Knicke zu vermeiden. Die Schläuche dürfen nicht ver-
längert werden.
a. Schließen Sie den rot markierten Silikonschlauch am Kochendwasseranschluss
an.
b. Schließen Sie den nicht markierten Silikonschlauch am Dampfanschluss an.
c. Verbinden Sie den Kaltwasseranschluss des Gerätes mit dem Schnellverbinder
an der Armatur. Nutzen Sie dafür den blauen Kunststoffschlauch und kürzen Sie
diesen entsprechend.
6. Verbinden Sie die Signalleitungen von Armatur und Untertischgerät. Befestigen Sie
die Steckverbindung an einer Stelle, die keiner Feuchtigkeit ausgesetzt wird.
Anschluss-
leitung
Signal-
leitung
Dampf
Kochend-
wasser
Kalt-
wasser
Zulauf
Optional: Installation des Tableaus
Das Tableau (Artikelnummer: 4100-44111) ist ein Zubehörelement und kann dazu
verwendet werden, die Armatur unabhängig von einer Küchenspüle zu installieren.
1. Vergewissern Sie sich, dass an der für das Tableau vorgesehenen Stelle ein
Wasserzulauf, ein Wasserabfluss, eine Steckdose mit einer Absicherung von mindes-
tens 10A und ausreichend Platz für das Untertischgerät vorhanden ist.

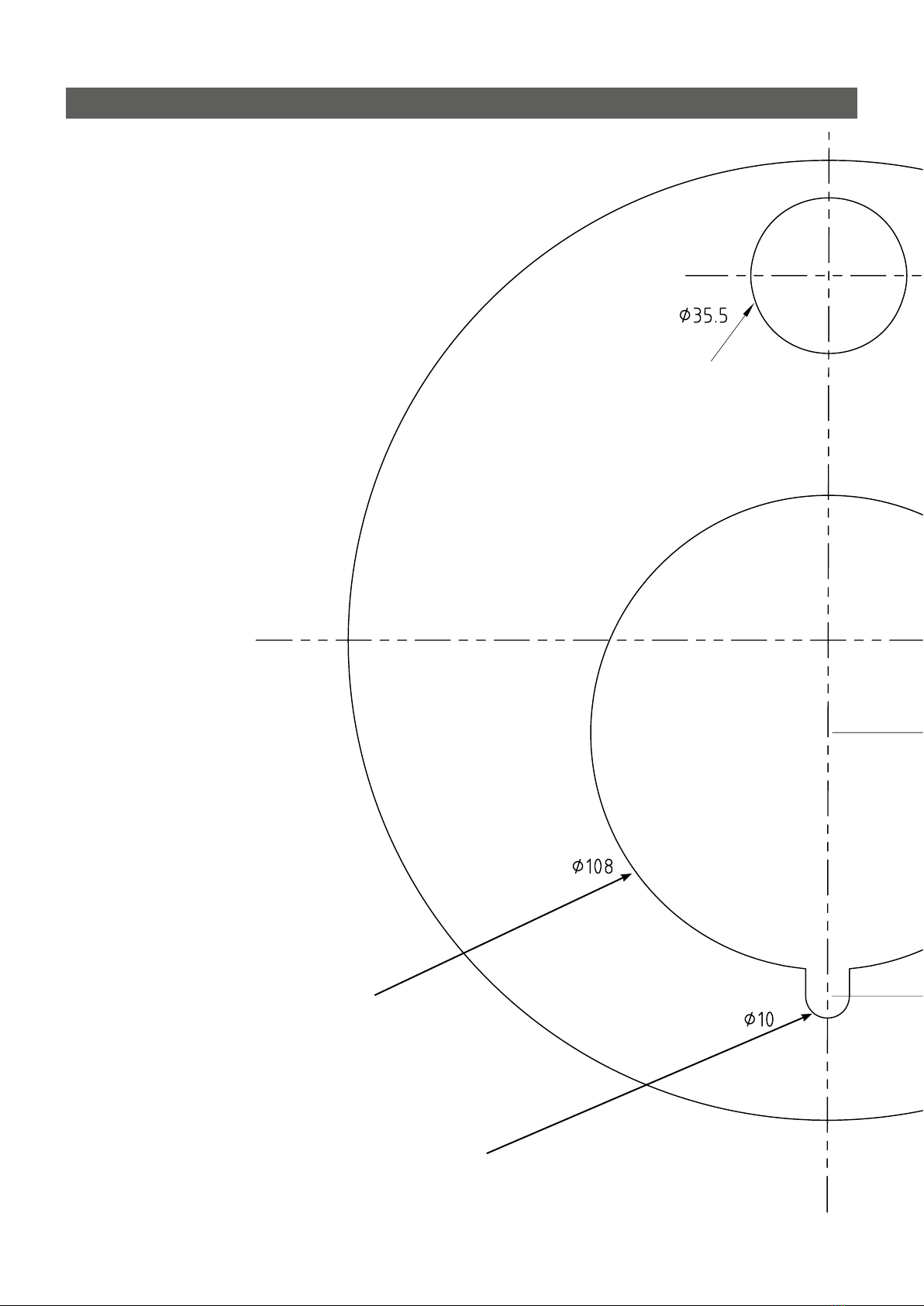

2. Positionieren Sie die mitgelieferte Schablone an der für das Tableau vorgesehenen
Stelle.
3. Schneiden Sie die Löcher, wie auf der Schablone markiert.
4. Setzen Sie das Tableau ein, platzieren Sie den Abstandshalter aus Kunststoff zwi-
schen der Arbeitsplatte und dem Tableau am 35mm-Loch. Fixieren Sie das Tableau
von der Unterseite an der Gewindestange mit der mitgelieferten Unterlegscheibe
und Mutter.
Arbeitsplatte/ Spüle und platzieren Sie die Armatur an der vorgesehenen Stelle.
5. Schieben Sie die Edelstahlscheibe von unten über die Schläuche und anschlie-
ßend die Spannklammer über die Gewindestange der Armatur. Befestigen Sie
die Spannklammer mit der Befestigungsmutter. Vergewissern Sie sich vor dem
Festziehen der Mutter, dass der Armaturkopf in die gewünschte Richtung zeigt.

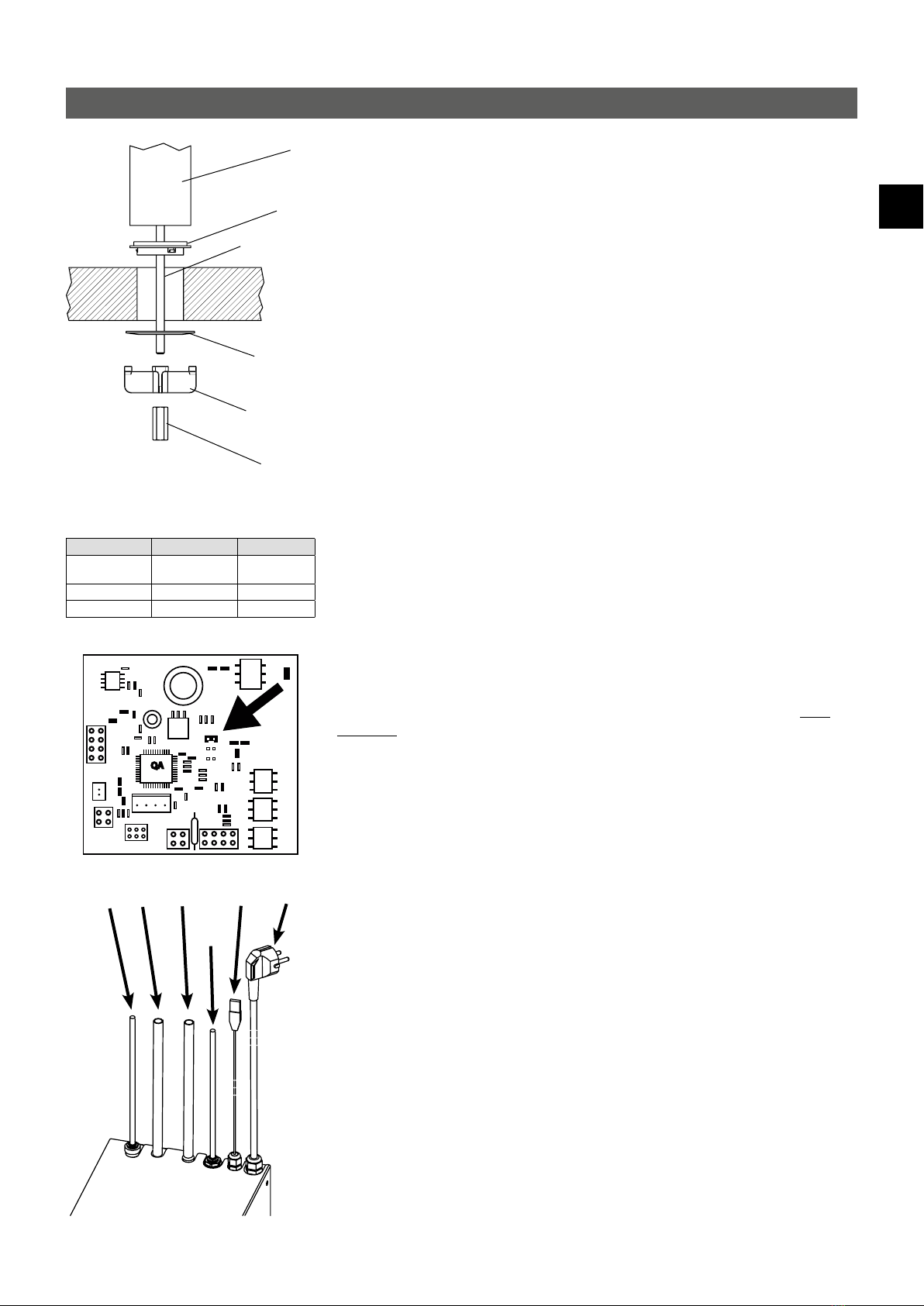

Armatur
Sockel
Gewindestange
Edelstahlscheibe
Spannklammer
Mutter
QA
92 95 98
Jumperposition Kochpunk Höhe ü. NN
oben 98°C
(Werkseinstellung) 0 – 600m
mitte 95°C 600 – 1400m
unten 92°C > 1400m
Elektronikplatine
Siedepunktkalibrierung
