Clarke American Sanders 3DS User manual

3DS
Operator’s Manual
Bedienungshandbuch
Manual del operador
Manuel de l’utilisateur
Manuale per l’operatore
Руководство по эксплуатации
Form No. 74845B 2/08 revised 10/12
DE
FR
RU
ES
IT
EN
READ THIS BOOK
LESEN SIE DIESES HANDBUCH
LEA ESTE MANUAL
LISEZ CE MANUEL
IMPORTANTE
ПРОЧТИТЕ ЭТУ КНИГУ
English (2-15)
Deutsch (16-29)
Español (30-43)
Français (44-57)
Italiano (58-71)
Руccкий (72-84)
Models: 07082C, 07112A (UK), 07085C (EU)

EN
ENGLISH
-2- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS
Operator Safety Instructions........................................................ 3
Explanation of Hazard Symbols .................................................. 4
Introduction and Machine Specifications..................................... 5
Instructions On Connection To Power Supply 230 Volt ............... 6

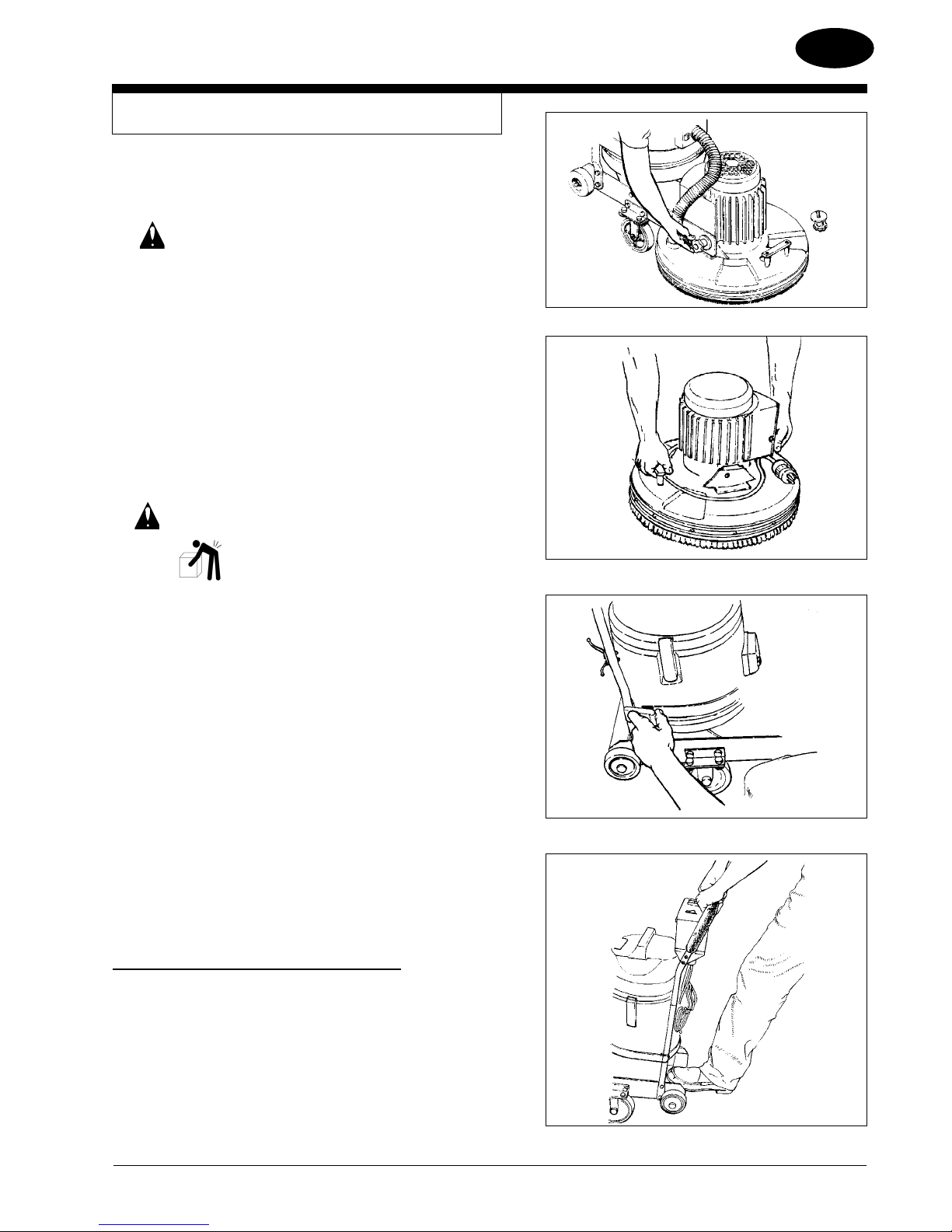

Machine Breakdown/Transportation............................................ 7
Machine Set-Up........................................................................... 9

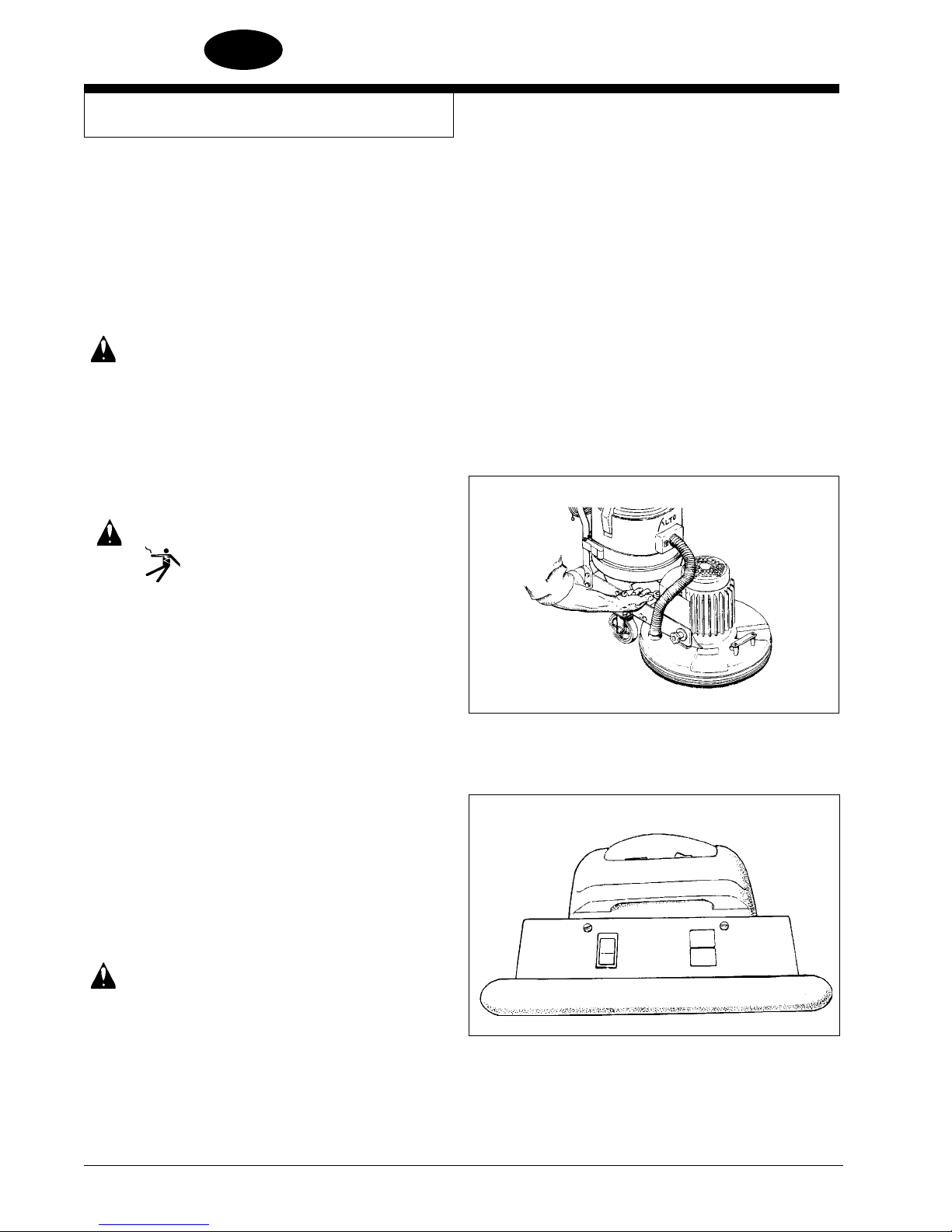

Operating Instructions ............................................................... 10
Maintenance...............................................................................11
User Maintenance ................................................................11
Service Maintenance............................................................11
Troubleshooting......................................................................... 12
Sanding Cuts and Sandpaper ................................................... 13
Section II Parts Manual
Main Assy ............................................................................. 86-87
Head Assy ............................................................................ 88-89
Electrical Box Assy ............................................................... 90-91
Electrical Schematics ................................................................ 92
Contents of this Book
READ THIS BOOK
This book has important information for the use and safe operation of this machine. Failure to read
this book prior to operating or attempting any service or maintenance procedure to your Clarke Ameri-
can Sanders machine could result in injury to you or to other personnel; damage to the machine or
to other property could occur as well. You must have training in the operation of this machine before
using it. If operator(s) cannot read English, have this manual explained fully before attempting to
operate this machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
WARNING!
The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of
California, as identified in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In
certain locations (including the State of California) purchasers of these Products that place them in service at an employment job site
or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals
that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the content of,
and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer disclaims
any responsibility to advise purchasers of any specific requirements that may be applicable to the use of the Products in such
environments.
revised 10/12

EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 3 -
DANGER means: Severe bodily injury or death can or will occur to you or other personnel if the
DANGER statements found on this machine or in this Operator’s Manual are
ignored or are not adhered to. Read and observe all DANGER statements
found in this Operator’s Manual and on your machine.
WARNING means: Severe injury can occur to you or to other personnel if the WARNING state-
ments found on your machine or in this Operator’s Manual are ignored or are
not adhered to. Read and observe all WARNING statements found in this
Operator’s Manual and on your machine.
CAUTION means: Minor personnal injury, property damage, or damage to machine can occur if
the CAUTION statements found on your machine or in this Owner’s Manual
are ignored or are not adhered to. Read and observe all CAUTION state-
ments found in this Operator’s Manual and on your machine.
DANGER: Failure to read the Operator’s Manual prior to operating or servicing your machine could
result in injury to you or to other personnel; damage to the machine or to other property
could occur as well. You must have training in the operation of this machine before using
it. If you cannot read English, have this manual explained fully before attempting to
operate this machine.
DANGER: Operating a machine that is not completely or fully assembled can result in injury to the
operator or property damage. Do not operate this machine until it is completely assembled.
Keep all fasteners tight. Keep adjustments according to machine specifications.
DANGER: Explosive materials, severe bodily injury or death can occur. Sanding/finishing wood floors
can create an explosive or combustible environment. Do not operate this machine around
solvents, thinners, alcohol, fuels, floor finishes, wood dust or any other flammable materi-
als. Vapors and wood dust generated by sanding or finishing wood flooring can create an
explosive environment. Cigarette lighters, pilot lights, electrical sparks and all other sources
of ignition should be extinguished or avoided. Keep work area well ventilated.
DANGER: Dust generated from sanding wood floors can spontaneously ignite or explode. Promptly
dispose of any sanding dust in a metal container clear of any combustibles. Do not dispose
in a fire.
DANGER: Electrocution could occur if the machine is being serviced while the machine is connected
to a power source. Disconnect the power supply before servicing. Always remove the
electrical plug from the power source before changing the brush pad or other attachment.
Always disconnect the power supply before leaving the machine.
DANGER: Electrocution or fire could occur if the machine is being operated with a damaged power
cord. Keep the power cord clear of the pad. Always lift the cord over the machine. Do not
move the machine by the power cord.
DANGER: Electrocution could occur if the machine is used on an ungrounded electrical circuit. Always
use a three-wire electrical system connected to the electrial ground. Never remove or dis-
able the grounding supply conductor on the electrical cord. Consult an electrician if the
grounding conductor is missingf or if you suspect your circuit is not grounded properly.
DANGER: To avoid injury keep hands, feet, and loose clothing away from all moving parts on the ma-
chine. Disconnect the power cord before replacing the pad, changing the abrasive, or when
servicing. Do not operate the machine unless the machine is in the upright position and the
sanding unit contacts the floor. Never leave the machine unattended while connected to a
power source.
OPERATOR SAFETY INSTRUCTIONS

EN
ENGLISH
-4- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS
WARNING: Shock hazard. Electrical components of this machine can “short-out” if exposed to water
or moisture. Keep the electrical components of the machine dry. Wipe the machine down
after each use. For storage, keep the machine in a dry building.
WARNING: Injury can occur if protective clothing or equipment is not used while sanding. Always wear
safety goggles, protective clothing, and dust mask while sanding.
WARNING: Any alterations or modifications of this machine could result in damage to the machine or
injury to the operator or other bystanders. Alterations or modifications not authorized by
the manufacturer voids any and all warranties and liabilities.
WARNING: Operating a machine without observing all labels and instructional information could result
in injury to the operator or damage to the machine. Read all machine labels before at-
tempting to operate the machine. Make sure all of the labels and instructional information
are attached or fastened to the machine. Get replacement labels and decals from your
authorized distributor.
WARNING: The machine is heavy. Injury could occur to the operator or other bystanders unless proper
lifting procedures are used. Get help to lift the machine.
Explanation of Hazard Symbols
Failure to read operator’s manual could result in injury to operator or damage to
machine.
The symbol of a flame shows that the material can ignite and burn you.
The symbol of a man with voltage going through him depicts electrocution
or shock. This can cause death or severe injury.
This symbol refers to the danger of moving parts. Injury can occur.
This symbol of a person wearing goggles warns of injuries to eyes.
This symbol of a man lifting shows that injury could occur without proper
lifting procedures.
Explosion
Electrical Shock
Moving parts
Eye Protection
Heavy Object
Read Owner’s Manual

EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 5 -

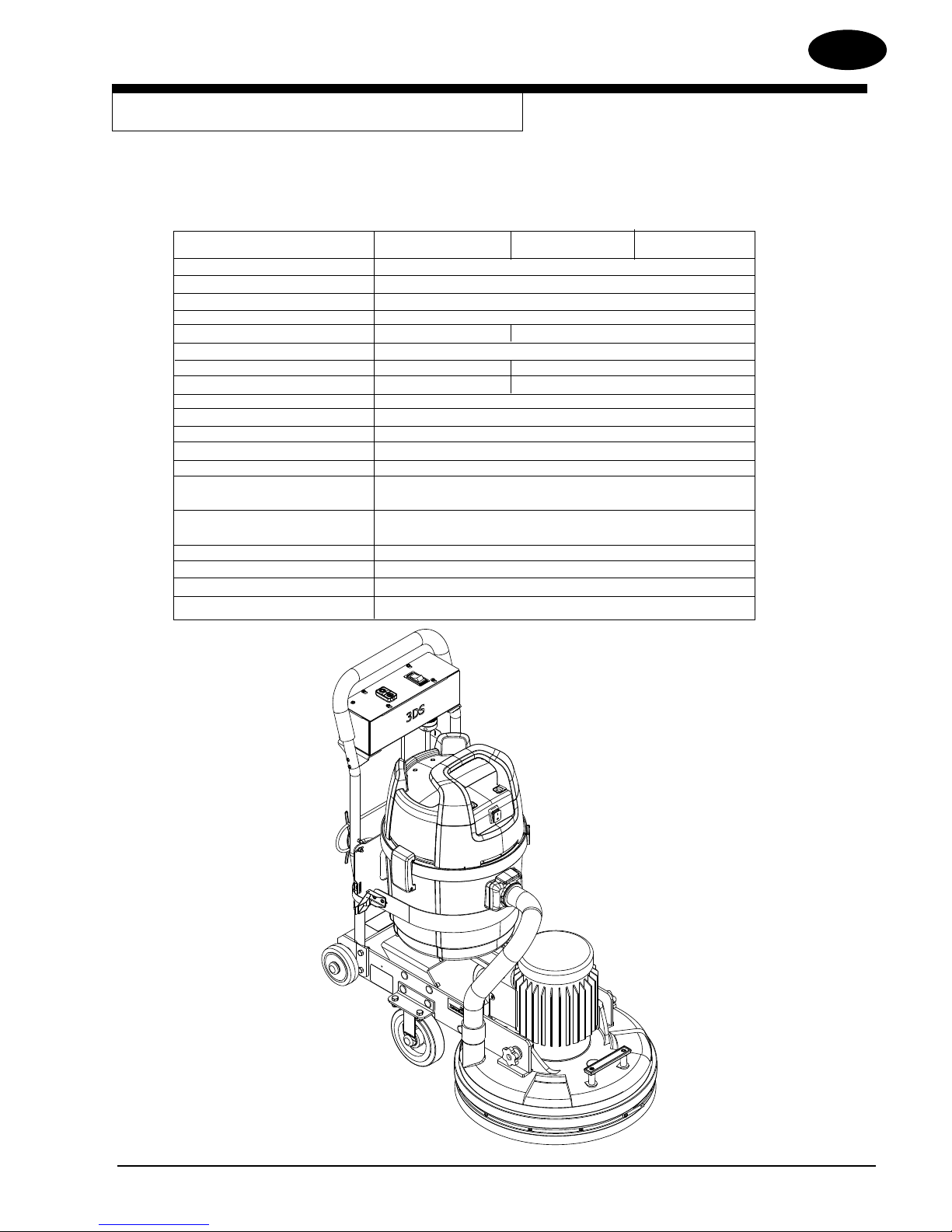

Introduction & Machine Specifications
The 3DS is a machine designed primarily for fine finish sanding of hardwood floors. The finish sanding process
results in a smoother and flatter floor and assists in removing imperfections created during the drum or belt sanding
process. This machine can not be used on wet surfaces.
PRODUCT SPECIFICATIONS
Vacuum Equipped w/vacuum
Weight 163 lbs. (74 kg)
Shipping Weight 234 lbs. (106 kg)
Machine Type 3 Disc Dry Sanding
Motor 3 Hp Single Phase 2.2kW Single Phase
Voltage 230v
Frequency 60 Hz 50 Hz
Supply Cable 40’ 12-3 SJO 15m HO7RN-F3G1.50
Amperage 11.5 A
Overload Protection 15 A Circuit Breaker
Motor Insulation Class F
Working Diameter 18.75” (48 cm)
Sanding Pad Diameter 8” (203 mm)
Sanding Pad Speed (Loaded) 717 rpm
Disc Housing Speed (Loaded) 170 rpm
Noise Emission 76 dBA
Sanding Unit Weight 109 lbs (49 kg)
Chassis Weight 37 lbs (17 kg)
Dimension LxWxH 35” x 20” x 39.5” (88 x 51 x 100 cm)
Machine Code 07082C 07085C (EU)
07112A (UK)

EN
ENGLISH
-6- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS

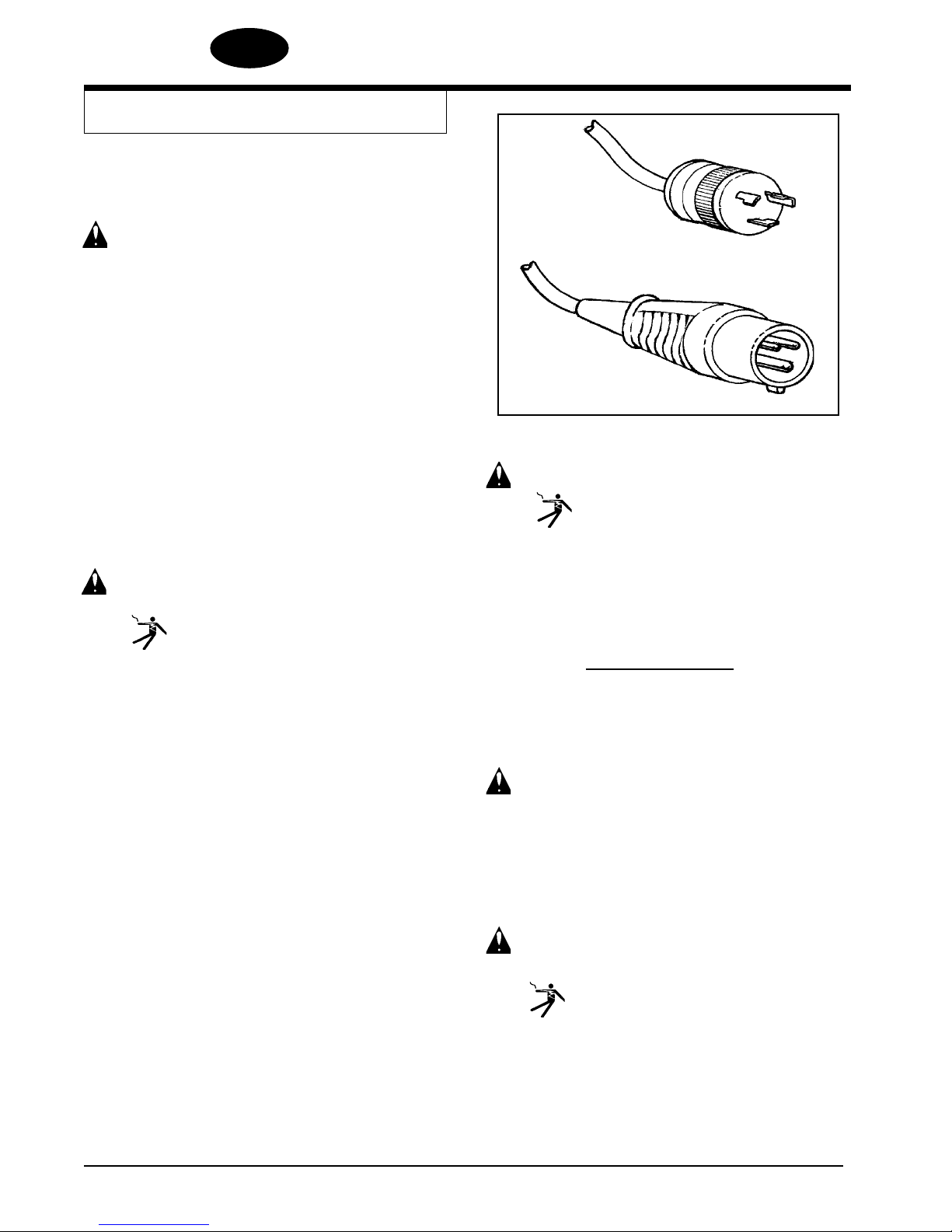

230 VOLT MACHINES
INSTRUCTIONS FOR CONNECTION
TO THE POWER SUPPLY
AND THE ELECTRICAL GROUND
CAUTION: To avoid damage to the machine oper-
ate only on AC frequency and electri-
cal voltage shown on the nameplate.
Make sure you have the correct fre-
quency and voltage before connecting
the power cord to an outlet.
This product must be grounded. If it should mal-
function or breakdown, grounding provides a path
of least resistance for electric current to reduce the
risk of electric shock. This product is equipped with
a cord having an equipment-grounding conductor
and grounding plug. The plug must be inserted into
an appropriate outlet that is properly installed and
grounded in accordance with all local codes and
ordinances.
WARNING: Improper connection of the equip-
ment-grounding conductor can
result in a risk of electric shock.
Check with a qualified electrician
or service person if you are in doubt
as to whether the outlet is properly
grounded. Do not modify the plug
provided with the product - if it will
not fit the outlet, have a proper outlet
installed by a qualified electrician.
This product is for use on a nominal 230 volt circuit
and has a grounding attachment plug that looks
like one of the plugs illustrated in Fig. 1. Make sure
that the product is connected to an outlet having the
same configuration as the plug. No adaptor should
be used with this product.
This machine must be connected to the electrical
ground to protect the operator from electrical shock.
The machine has a power cord with two main conduc-
tors and one earthing conductor. Connect the plug to
the receptacle. The green or green and yellow conduc-
tor in the cord is the ground wire. Never connect this
wire to any terminal other than the ground terminal.
Figure 1
IEC-309 16A-6h/200-250 Vac
WARNING: To avoid electrical shock always use
this machine with an AC three-con-
ductor electrical system connected
to the electrical ground. Replace
any worn, cut or damaged cords.
Replace any damaged plugs, re-
ceptacles, or connector bodies.
Do not move the machine over an
electrical cord. Always lift the cord
over the machine.
EXTENSION CORDS
Use only an approved extension cord with two
main conductors and one earthing conductor. The
machine has a power cord with wire size 12 AWG
or 2.5mm2.
WARNING:To avoid motor burnout, if you use
an extension cord, use an exten-
sion cord with minimum wire size
of 10 AWG or 4.0mm2. Do not use
an extension cord longer than 40
feet or 15 meters. Do not join two
extension cords.
WARNING:To avoid electrical shock, do not cut,
remove or break the ground termi-
nal. Do not try to fit a three-terminal
plug into a receptacle or connector
body that does not fit the plug. If the
receptacle or connector body does
not fit the plug, see your authorized
Clarke American Sanders dealer to
get an authorized person to make
the connection.
Grounding Instructions - 230 Volt
NEMA L6-20P

EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 7 -
Machine Breakdown/Transportation
To break down the machine, follow this procedure:
1. Unplug machine from wall and wrap cord.
WARNING: Injury to the operator or bystanders could
occur if the power supply remains con-
nected when servicing the equipment,
changing abrasive, or empting the dust
bag.
2. Unplug the power cord, motor cord, and vacuum from
electric box.
3. Disconnect the vacuum hose from the sanding unit.
4. Remove both hand knobs from the sanding unit and
separate sanding unit from truck frame.
(see Figure 2)
WARNING: The sanding unit is heavy (109 lbs.).
To avoid injury to the operator or dam-
age to the machine use a firm grip and
proper lifting technique. Get assistance
if necessary.
5. To lift the sanding unit grasp the assembly at the lifting
sites. (see Figure 3)
6. Unwrap the vacuum power cord from the cleats on
the handle and place on vacuum head.
7. Disconnect the vacuum straps by unhinging the draw
latch. The vacuum strap will spring back and the
vacuum can be lifted off the truck frame. (See Figure
4)
8. The handle may be taken off by removing the four
5/16-18 bolts and nuts that secure it to the truck
frame.
9. Secure all elements in cargo area when transporting
to avoid damage to the machine.
How to Move Machine (Room to Room)
When moving the machine short distances (room to room) it
may be moved by tilting it back until the 4” diameter wheels
contact the floor. With steady downward pressure on the
handle the machine can be pushed to the desired location.
(see Figure 5)
Figure 2
Figure 3
Figure 4
Figure 5






EN
ENGLISH
-8- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS
Figure 6
Figure 7
Figure 8
Figure 9
Figure 10
Machine Setup
Listed below are the tools needed for setup of the ma-
chine: 1 - #2 Phillips screwdriver
2 - ½” open end wrenches or (2) adjustable
wrenches.
To prepare the machine for use, follow this procedure:
1. Remove all components of the machine from its pack-
age and check for damaged or missing parts.
2. Read Operation and Parts Manual, including all danger,
warning, and caution statements before operating the
machine. If you or the operator are unable to read the
language this manual is printed in, have the manual
fully explained before attempting to operate this ma-
chine.
3. Attach the sanding unit to the truck frame by securing
the two hand knobs through the truck frame to the
sanding unit. (see Figure 6). The eccentrics in the truck
frame should be used for proper alignment between
the truck frame and sanding unit. Match tick marks on
spacers and frame; one on right and two on left.
4. Route the motor power cable under the head pressure
strap and vacuum support strap, then over the tilt assist
strap.
5. Secure the handle assembly to the truck frame by
bolting it on with the four 5/16-18 bolts and nyloc nuts
supplied and plug in motor power cord. (see Figure 7)
Tighten the nuts that hold on the tilt wheels and attach
the vacuum support straps as per figure 7.
6. Put Dacron filter around the cloth filter. (See Figure
8)
7. Set the dry vacuum on the vacuum support straps with
the center bottom in the 2” diameter hole. NOTE: The
vacuum hose port should be facing the sanding unit
motor. Attach the vacuum strap around the base of the
vacuum. (See Figure 9)
8. An optional disposable paper bag is available. If you
wish to use the paper bag, remove the vacuum head
and install a paper dust control bag by inserting the
deflector on the vacuum into the mounting shoe of the
paper bag. To ensure the bag is properly seated on the
deflector, the rubber seal should rest in the groove of
the deflector (See Figure 10). NOTE: Check the paper
bag for proper seating after transport to avoid dust in
the vacuum tank.
9. Wrap the vacuum cord around the cleats located on the
back of the handle. Leave enough slack in the cord to
plug into the electric box. Turn the vacuum switch to
the “ON” position. The vacuum switch should remain
in the “ON” position. (See Figure 11 below)
Figure 11








EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 9 -

Machine Setup (cont)
WARNING: Injury could occur to the operator or by-
standers if the machine should tip or fall
while replacing the pad or changing the
abrasive.
WARNING: Never allow the machine to be started while
tilted up. Severe injury could result if the
machine is started while the abrasive is
being changed.
CAUTION: Damage to the sanding head will occur if
the unit is allowed to drop freely from the
tilted position.
CAUTION: Damage to the pad driver will occur if the
machine is operated without sandpaper or
screen and pad. Damage to the pad driver
can also occur if the pad is less than 1/8”
thick.
10. Install or replace sandpaper or screen and pad. The
sandpaper, screen, and pad should be replaced if there are
any tears or if they have become worn and dull. The pad
should also be replaced if its thickness is less than 1/8”.
To install or replace the sandpaper, screen, or pad: (See
Figure 12)
DANGER: Disconnect the power source. Electrocution
could occur if the machine is connected to
the power source while changing the abra-
sives, pads or empting the dust bag.
a.) Unplug the machine from its power source and
move the power cord out of your way.
b.) Tilt the machine back by pressing on the tilt
assist strap with your foot while also pushing
down on the handle. (see Figure 13)
c.) Remove foot from tilt assist strap and continue
to push down on the handle until the machine
rests in the up position on the handle and tilt
wheels. (see Figure 14)
d.) To remove the existing paper or screen / pad
stand to the side of the machine and pull from
one edge. The screen may have a plastic
pushpin in the center that will require removing
prior to the screen’s removal.
(See Figure 15)
e.) Center the new paper or screen / pad over the
pad driver and press against the pad driver until
the hooks on the driver hold them in position.
WARNING: The machine is heavy. Keep others away
from the machine because of possible in-
jury if the machine should tip or fall. When
replacing the pad or changing the abrasive
use caution when tilting the machine. The
operator or other bystanders could be in-
jured.
f.) Return the machine to upright position by stand-
ing behind the handle and raising it from the
floor until the caster wheels contact the floor.
Place your foot on the tilt assist strap and ease
the sanding unit to the floor.
11. Connect the vacuum hose to the sanding unit and vacu-
um.
12. Connect the power cord to the electric box.
Figure 12
Figure 15
Figure 13
Figure 14 14





EN
ENGLISH
-10- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS
Operating Instructions - Sanding
To operate the machine, follow this procedure:
1. Move machine to work location. When sand-
ing the area, work so that you are moving
away from the power supply. This will help
to avoid damaging the power cord and re-
duce the need to move the power cord as
frequently.
NOTE: For sanding cuts and sandpaper, see
page 13.
WARNING:Injury can occur if the machine
is connected to a power source
while installing or replacing the
abrasives. Disconnect the ma-
chine before installing the abra-
sives.
2. Install the abrasive. Use the same procedure
outlined in MACHINE SETUP for installing
the sandpaper or screen / pad.
(See Page 5)
DANGER: Electrocution could occur if
the machine is used on an un-
grounded electrical circuit.
Always use a three-wire elec-
trical system connected to the
electrical ground. Never remove
or disable the grounding supply
conductor on the electrical cord.
Consult an electrician if the
grounding conductor is missing
or if you suspect your circuit is
not grounded properly.
3. Koosen the head pressure until the rubber
foot is not touching the mainframe. (See Fig-
ure 16) Tighten until the rubber foot touches
the main frame. Adjust to suit by running the
machine, then making adjustments either up
or down to get sanding action desired.
4. Connect machine’s power cord to an appro-
priately fused and grounded circuit.
5. Stand behind the handle, place the rocker
switch to “Automatic” and press the green
start switch. To stop the machine, press the
red stop button. (See Figure 17)
CAUTION: To prevent possible damage to
the flooring and to reduce heat
buildup, keep the machine in mo-
tion while the motor is running.
6. The operator must be moving the machine
when the machine is running. The operator
may move the machine in any direction when
sanding the floor.
Figure 16
Handle
Auto
Manual
Start
Stop

Figure 17


EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 11 -
Maintenance
User Maintenance:
The paper bags should be replaced after every 3 hours
of use, minimum. Paper bags may need to be replaced
more often with heavy cutting and softer wood types.
NOTE: Before paper bags are replaced, the machine
must be vacuumed to remove all dust and the cloth filter
must be cleaned to remove accumulated dust. (See the
DTV-7 Operator’s Manual for instructions on how to
clean the cloth filter)
When changing the sanding paper or screen, the foam
and dual lock “velcro” on the sanding pads should be
checked for any frays, wear, or damage.
Service Maintenance:
The 3DS Sander must be serviced after every 600 hours
of use. Contact an authorized Alto Service Center/Per-
son for service. (The Service Centers are listed on the
inside back cover of the Operator’s Manual).
The following service should include:
1. Check and/or change the brushes and commuta-
tor in the vacuum motor (See separate opera-
tor’s manual).
2. Check the rubber grommets on the sanding pads
for wear and tear; replace if damaged.
3. Check foam on sanding pads for wear and tear;
replace if damaged.
4. Check the drive mechanisms for wear, i.e. belts,
pulleys, motor shaft.
5. Blow accumulated dust out of vacuum motor.
6. Clean cloth filter on vacuum.
In addition to the above the following service should
be done:
1. After 1500 hours the drive belt should be
replaced.
2. After 3000 hours the bearings on the drive
pulleys should be replaced.

EN
ENGLISH
-12- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS
Troubleshooting
Problem Cause Action
Motor will not start No Power Check power supply and
connections
Defective switch / bad connection Contact an authorized dealer
Motor fails to start / runs sluggish Low voltage from excessive length Use a 12 Ga. extension cord, not to
or undersized extension cord. exceed 40’ in length.
Defective start capacitor Contact an authorized dealer
Defective start switch Contact an authorized dealer
Defective start/run capacitor Contact an authorized dealer
Defective motor, low voltage Contact an authorized dealer
Fuse / Circuit Breaker repeatedly Low voltage Eliminate extension cord.
trips. Locate power source closer to work
site. Have voltage checked by a
qualified electrician.
Bad connection Contact an authorized dealer
Defective motor Contact an authorized dealer
Machine “hops” during operation Head pressure adjustment Adjust the Head pressure bolt to
not set to proper pressure. suite.
Bad/worn sanding pad Replace faulty pad.
Uneven pads. Replace uneven pads.
Sandpaper / screen torn, worn Replace faulty sandpaper/screen or
or improperly installed. install properly.
Machine pulls to the right Head pressure adjustment Loosen the head pressure
during operation. set too tight. adjustment. See Figure 17, page 8
Machine fails to properly Paper bag is full or not Replace paper bag in vacuum
contain dust. properly seated on vacuum securing properly on vacuum horn.
inlet horn.
Cloth filter is clogged Remove cloth filter and clean by
blowing with high pressure air.
Machine pushes to rear when Eccentric spacers on hand Adjust eccentrics to match “tick”
running. knobs improperly set. marks on frame with eccentric
hole toward front of machine.
NOTE: After adjustment both
casters should turn with the same
amount of pressure.

EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 13 -
Sanding Cuts and Sandpaper
GENERAL CUTTING
As the machine is designed to have a random cutting pattern, any direction of travel is permitted, however it
is recommended that the machine be continuously moved during operation. A path of forward and back then
over half is also a general sanding pattern.
INITIAL CUT
The purpose of the initial cut is to remove old finish, gross imperfections, and belt/drum sander marks on the
floor surface. Use a course grain abrasive (40-60 grit). For extreme cases use 36 grit abrasive.
FINAL CUTS
The purpose of a finishing cut is to remove the scratches from the initial cut and edger cuts. Use a fine grain
abrasive (80-100 grit).
If the surface remains rough after a finishing cut, it may be necessary to use an even finer grain sandpaper
abrasive or use a screen abrasive. The pad used with the screen can also be used with fine grit sandpaper
to get the desired finish. Care should be taken in selecting the grit size of the abrasive. A very fine grain will
close the pores on a wood floor making admission of a stain difficult.
If glazing or burning should occur the abrasive has dulled and must be replaced.
NOTE: This machine is used for fine finish sanding. However 36 and 40 grit sand paper can be used for
special applications.
revised 10/12

EN
ENGLISH
-14- FORM NO. 74845B Clarke®American Sanders Operator’s Manual (EN) - 3DS

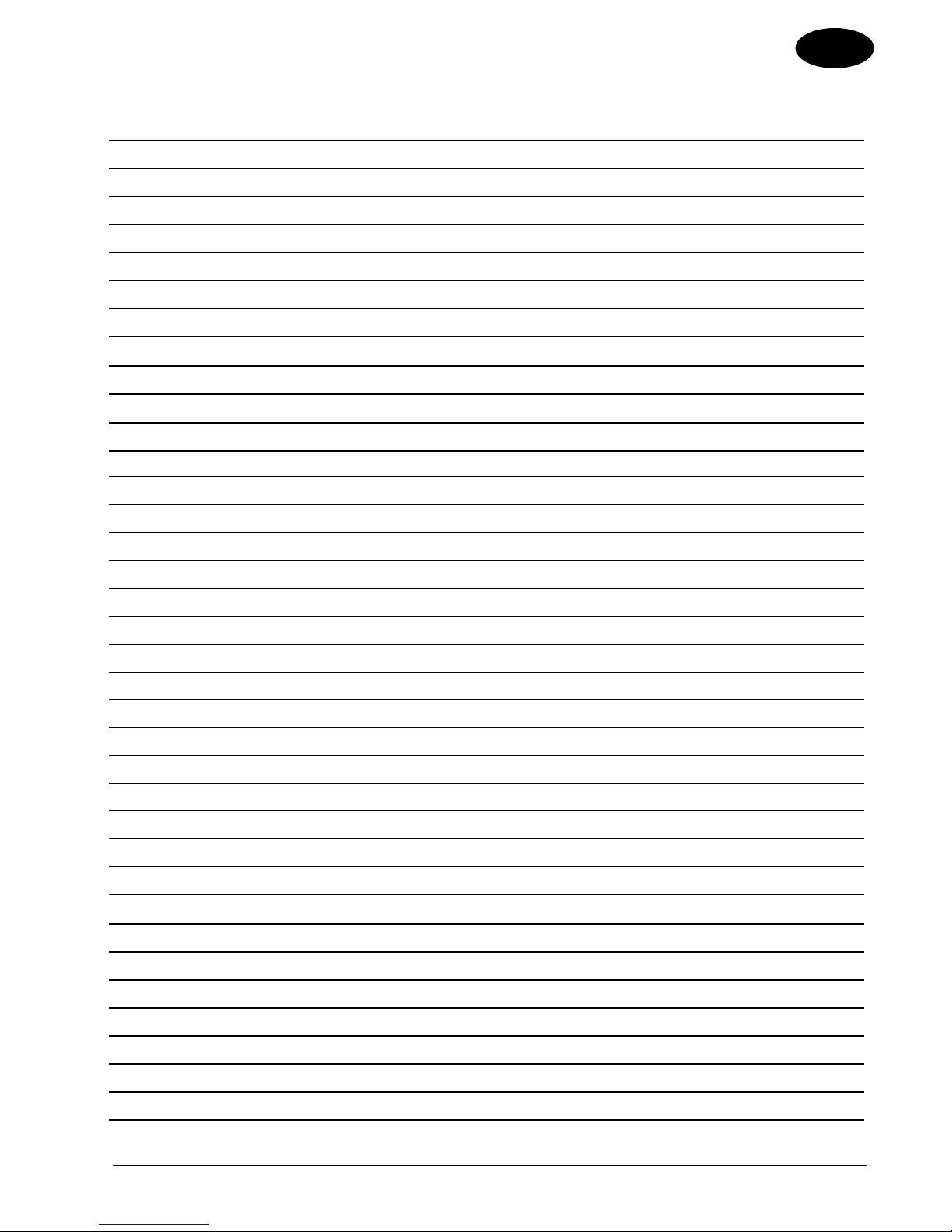

NOTES

EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - 3DS FORM NO. 74845B - 15 -
NOTES

-16- FORM NO. 74845B Clarke®American Sanders Bedienungshandbuch (DE) - 3DS
DE
DEUTSCH
Sicherheitshinweise für Bediener .............................................. 17
Erklärung der Gefahrensymbole................................................ 18
Einleitung und technische Daten............................................... 19
Anweisungen zum Anschluss an 230 V-Netzanschluss ............ 20
Demontage/Transport der Maschine ......................................... 21
Montage der Maschine.............................................................. 23
Bedienungsanweisungen .......................................................... 24
Wartung ..................................................................................... 25
Wartung durch den Benutzer............................................... 25
Service-Wartung.................................................................. 25
Fehlersuche............................................................................... 26
Schleifschliffe und Schleifpapier................................................ 27
Teil II Handbuch für Ersatzteile ......................................... 86-92
Inhaltsverzeichnis
LESEN SIE DIESES HANDBUCH
Dieses Handbuch enthält wichtige Informationen für den Gebrauch und den sicheren Betrieb dieser
Maschine. Versäumen Sie es, dieses Handbuch vor der Inbetriebnahme oder vor der Ausführung von
Service- oder Wartungsarbeiten an Ihrer Clarke American Sanders-Maschine zu lesen, kann dies zu
Schäden Ihrer Person oder anderen Personals führen. Ebenso könnten Schäden an der Maschine oder
andere Sachschäden auftreten. Bevor Sie diese Maschine bedienen, müssen Sie sich mit Ihrer Bedienung
vertraut gemacht haben. Wenn Sie kein Englisch verstehen, lassen Sie sich dieses Handbuch vor Bedi-
enung dieser Maschine vollständig erklären.
Alle in diesem Handbuch angegebenen Richtungen beziehen sich auf die Position des Bedieners hinter
der Maschine.
revised 10/12

Clarke®American Sanders Bedienungshandbuch (DE) - 3DS FORM NO. 74845B -17-
DE
DEUTSCH
GEFAHR: Wenn Sie das Bedienungshandbuch nicht gelesen haben, bevor Sie die Maschine bedienen
oder warten, riskieren Sie, sich selbst oder andere Personen zu verletzen bzw. die Maschine
oder sonstige Ausrüstung zu beschädigen. Bediener müssen im Umgang mit der Maschine
unterwiesen werden, bevor sie damit arbeiten. Falls Sie nicht in der Lage sind, dieses
Handbuch in englischer Sprache zu lesen, sorgen Sie dafür, dass es Ihnen eingehend
erklärt wird, bevor die Maschine in Betrieb genommen wird.
GEFAHR: Wenn Sie eine Maschine bedienen, die noch nicht vollständig zusammengebaut ist, riskieren
Sie Verletzungen oder Sachschäden. Bedienen Sie die Maschine erst, nachdem der Zusam-
menbau vollständig abgeschlossen ist. Sorgen Sie dafür, dass alle Befestigungsvorrichtungen
fest angezogen sind. Achten Sie darauf, dass alle Justierungen den Vorgaben des Herstellers
entsprechen.
GEFAHR: Explosive Materialien - Gefahr schwerer Körperverletzung mit möglicher Todesfolge. Das
Abschleifen bzw. Fertigstellen von Holzböden kann zu explosionsgefährlichen Bedingungen
führen. Betreiben Sie die Maschine nicht mit oder in der Nähe von Lösungsmitteln, Verdün-
nungsmitteln , Alkohol, Treibstoffen, Brennstoffen, Bodenbearbeitungsmitteln, Holzstaub
oder sonstigen entflammbaren Substanzen. Die durch das Abschleifen bzw. Fertigstellen von
Holzböden freigesetzten Dämpfe bzw. Holzstaub schaffen eventuell eine explosionsgefährli-
che Umgebung. Feuerzeuge, Anzünder, elektrische Funken und andere Zündquellen sollten
ausgemacht bzw. vermieden werden. Halten Sie den Arbeitsbereich stets gut belüftet.
GEFAHR: Der Schleifstaub kann sich selbst entzünden und einen Brand oder eine Explosion verursa-
chen. Entsorgen Sie den Staub immer prompt in einem Metallbehälter in sicherem Abstand
von entzündbarem Material. Entleeren Sie ihn nicht in eine offene Flamme.
GEFAHR: Es besteht mögliche Stromschlaggefahr, wenn die Maschine gewartet wird, während sie
an einer Stromquelle angeschlossen ist. Schalten Sie die Stromversorgung aus, bevor Sie
Wartungsarbeiten an dieser Maschine durchführen. Ziehen Sie den Stromstecker stets von
der Stromquelle ab, bevor Sie die Bürste bzw. den Pad oder anderes Zubehör auswechseln.
Schalten Sie die Stromversorgung aus, wenn Sie die Maschine unbeaufsichtigt stehen lassen.
GEFAHR: Es besteht mögliche Stromschlag- oder Feuergefahr, wenn die Maschine mit einem schad-
haften Stecker oder Stromkabel benutzt wird. Halten Sie das Stromkabel stets vom Pad frei.
Heben Sie das Stromkabel immer über die Schleifmaschine. Bewegen Sie die Maschine
nicht, indem Sie am Netzkabel ziehen.
GEFAHR: Es besteht mögliche Stromschlaggefahr, wenndie Maschine an einem ungeerdeten Stromkreis
benutzt wird. Verwenden Sie stets ein dreipoliges, geerdetes elektrisches System. Entfernen
bzw. deaktivieren Sie keinesfalls den Erdungsleiter am Stromkabel. Konsultieren Sie bitte
einen Elektriker, falls der Erdungsleiter nicht vorhanden ist bzw. falls Sie vermuten, dass der
Stromkreis nicht richtig geerdet ist.
GEFAHR: Halten Sie Hände, Füße und lockere Kleidungsstücke von allen beweglichen Teilen der
Schleifmaschine fern, um Verletzungen zu vermeiden. Ziehen Sie das Stromkabel aus der
Steckdose, bevor Sie den Pad/das Schleifmaterial auswechseln bzw. eine Wartung durchfüh-
ren. Betreiben Sie die Maschine nur, wenn diese sich in aufrechter Position befindet und die
Schleifeinheit den Boden berührt. Lassen Sie die Maschine niemals unbeaufsichtigt, wenn
das Versorgungskabel angeschlossen ist.
GEFAHR bedeutet: Schwere Körperverletzungen mit möglicher Todesfolge können für Sie oder
Personal eintreten, wenn die durch GEFAHR gekennzeichneten Anweisungen
an dieser Maschine oder in diesem Bedienungshandbuch ignoriert oder nicht
befolgt werden. Lesen und befolgen Sie alle durch GEFAHR gekennzeichneten
Anweisungen an dieser Maschine oder in diesem Bedienungshandbuch.
WARNUNG bedeutet: Verletzungen mit möglicher Todesfolge können für Sie oder Personal ein-
treten, wenn die durch WARNUNG gekennzeichneten Anweisungen an dieser
Maschine oder in diesem Bedienungshandbuch ignoriert oder nicht befolgt
werden. Lesen und befolgen Sie alle durch WARNUNG gekennzeichneten
Anweisungen an dieser Maschine oder in diesem Bedienungshandbuch.
VORSICHT bedeutet: Schäden können an der Maschine oder anderem Eigentum eintreten, wenn die
durch VORSICHT gekennzeichneten Anweisungen an dieser Maschine oder in
diesem Bedienungshandbuch ignoriert oder nicht befolgt werden. Lesen und
befolgen Sie alle durch VORSICHT gekennzeichneten Anweisungen an dieser
Maschine oder in diesem Bedienungshandbuch.
SICHERHEITSHINWEISE FÜR BEDIENER

-18- FORM NO. 74845B Clarke®American Sanders Bedienungshandbuch (DE) - 3DS
DE
DEUTSCH
WARNUNG: Stromschlaggefahr. Wenn elektrische Bauteile der Maschine Wasser oder Feuchtigkeit
ausgesetzt werden, besteht Kurzschlussgefahr. Halten Sie die elektrischen Bauteile der
Maschine trocken. Wischen Sie die Maschine nach Gebrauch stets ab. Lagern Sie die
Maschine in einem trockenen Gebäude.
WARNUNG: Es besteht Verletzungsgefahr, wenn beim Schleifen keine Schutzausrüstung getragen wird.
Tragen Sie beim Schleifen stets einen Augenschutz, Schutzkleidung und Staubmasken.
WARNUNG: Änderungen oder Anpassungen an der Maschine können Schäden an der Maschine verur-
sachen oder den Bediener und Umstehende verletzen. Änderungen oder Anpassungen,
die vom Hersteller nicht genehmigt worden sind, führen zur Nichtigkeit aller Garantien und
Haftungsverpflichtungen.
WARNUNG: Wenn Sie eine Maschine bedienen, ohne alleAnweisungen aufAufklebern und Hinweisen zu
beachten, riskieren Sie Verletzungen oder Sachschäden. Lesen Sie alle Maschinenaufkleber,
bevor Sie die Maschine bedienen. Stellen Sie sicher, dass alle Aufkleber und Hinweisinfor-
mationenan der Maschine angebracht oder befestigt sind. Besorgen Sie sich gegebenenfalls
Ersatzaufkleber und –schilder von Ihrem Clarke-Händler.
WARNUNG: Die Maschine ist schwer. Falls keine ordnungsgemäßen Hebemethoden angewendet
werden, besteht Verletzungsgefahr für Bedienungspersonal oder unbeteiligte Personen.
Lassen Sie sich beim Heben der Maschine helfen.
Erklärung der Gefahrensymbole
Wenn Sie das Bedienungshandbuch nicht lesen, riskieren Sie, sich selbst oder andere
Personen zu verletzen oder die Maschine zu beschädigen.
Das Flammensymbol macht auf flammbares Material und Verbrennungsge-
fahr aufmerksam.
Das Symbol eines Mannes “unter Spannung” weist auf Stromschlaggefahr
hin. Dies kann zu schwerwiegenden Verletzungen und Tod führen.
Dieses Symbol weist auf die Gefahr bewegter Maschinenteile hin. Es
besteht Verletzungsgefahr.
Dieses Symbol einer Person mit Schutzbrille warnt vor Augenverletzungen.
Dieses Symbol eines Mannes, der eine Last hebt, weist auf die Gefahr
durch unsachgemäßes Heben hin.
Explosion
Stromschlag
Bewegte Teile
Augenschutz
Schweres Objekt
Ziehen Sie bitte Bedienung-
shandbuch zu Rate.

Clarke®American Sanders Bedienungshandbuch (DE) - 3DS FORM NO. 74845B -19-
DE
DEUTSCH
Einleitung und technische Daten
Das 3DS ist ein Gerät, das primär zum Feinschleifen von Hartholzböden entwickelt wurde. Der Feinschleifprozess
resultiert in einem ebeneren Boden und hilft bei der Eliminierung von während dem Walzen- oder Bandschleifprozess
entstandenen Mängeln. Diese Maschine ist nicht auf nassen Oberflächen anzuwenden.
TECHNISCHE DATEN:
Saugeinheit Mit Saugeinheit
Gewicht 74 kg
Versandgewicht 106 kg
Maschinentyp 3-Scheiben-Trockenschleifgerät
Motor 3PSEinphasenmotor 2,2 kW Einphasenmotor
Spannung 230 V
Frequenz 60 Hz 50 Hz
Stromkabel 40’ 12-3 SJO 15 m HO7RN-F3G1.50
Stromstärke 11,5 A
Überspannungsschutz 15 A Schutzschalter
Motorenisolierungsklasse F
Betriebsdurchmesser 48 cm
Durchmesser Schleifpad 203 mm
Geschwindigkeit Schleifpad
(geladen) 717 UpM
Geschwindigkeit
Scheibengehäuse (geladen) 170 UpM
Geräuschemission 76 dBA
Gewicht Schleifeinheit 49 kg
Gewicht Chassis 17 kg
Abmessungen LxBxH 88 x 51 x 100 cm
Maschinencode 07068C 07068C (EU)
07117A (UK)

-20- FORM NO. 74845B Clarke®American Sanders Bedienungshandbuch (DE) - 3DS
DE
DEUTSCH
230 VOLT-MASCHINEN
ANWEISUNGEN ZUM ANSCHLUSS
AN DIE STROMQUELLE
UND ELEKTRISCHE ERDUNG
VORSICHT:Um Schäden zu verhindern, muss die
Maschine ausschließlich unter der
Wechselstromfrequenz und Strom-
spannung in Betrieb genommen
werden, die auf dem Maschinenschild
angezeigt ist. Sorgen Sie dafür, dass
die richtige Frequenz und Stroms-
pannung vorhanden sind, bevor Sie
das Stromkabel an die Steckdose
anschließen.
Dieses Gerät muss geerdet werden. Im Falle einer
technischen Störung oder dem Ausfall der Maschine
bietet die Erdung einen Weg des geringsten Wid-
erstands für die Spannung, die das Risiko eines
Stromschlags reduziert. Dieses Produkt ist mit
einem Kabel mit Erdungsleiter und einem Schuko-
stecker ausgerüstet. Der Stecker ist an ein eine
entsprechende Steckdose anzuschließen, die ord-
nungsgemäß installiert und unter Einhaltung lokaler
Regeln und Verordnungen geerdet wurde.
WARNUNG: Unsachgemäßer Anschluss des Er-
dungsleiters kann zu Stromschlag
führen. Konsultieren Sie einen
Elektriker oder eine Wartungsper-
son, falls Sie sich nicht sicher sind,
ob der Anschluss ordnungsgemäß
geerdet ist. Nehmen Sie keine
Änderungen am mit dem Produkt
gelieferten Stecker vor - falls dieser
nicht in die Steckdose passt, lassen
Sie einen qualifizierten Elektriker
einen entsprechenden Stecker
montieren.
Dieses Produkt wurde ausschließlich zur Ver-
wendung an einem nominalen 230 V-Stromnetz
entwickelt und ist mit einem Schukostecker ähnlich
einem der Stecker auf Abb. 1 ausgerüstet. Stellen
Sie sicher, dass das Produkt an einer Stromquelle
angeschlossen ist, die über die gleiche Konfigura-
tion verfügt, wie der Stecker selbst. Verwenden Sie
keinen Adapter mit diesem Produkt.
Die Maschine muss elektrisch geerdet werden, um den
Bediener vor Stromschlag zu schützen. Die Maschine
verfügt über ein Stromkabel mit zwei Hauptleitern und
einem Erdungsleiter. Schließen Sie den Stecker an
eine passende Steckdose an. Der grüne bzw. grün-
gelbe Leiter im Kabel ist der Erdungsdraht. Schließen
Sie diesen Draht nie an einen anderen Kontakt als den
Erdungskontakt an.
IEC-309 16A-6h/200-250 Vac
WARNUNG: Um die Gefahr eines Strom-
schlages zu verringern, verwenden Sie
die Maschine ausschließlich an einem
dreiadrigen Wechselstromnetz, das
elektrisch geerdet ist. Ersetzen Sie
alle abgenutzten, beschädigten oder
defekten Kabel. Ersetzen Sie alle be-
schädigten Stecker, Steckdosen oder
Steckergehäuse. Bewegen Sie die
Maschine niemals über ein elektrisch-
es Kabel. Heben Sie das Stromkabel
immer über die Maschine.
Verlängerungskabel
Benutzen Sie ausschließlich ein zugelassenes
Dreistift-Verlängerungskabel mit zwei Hauptleitern
und einem Erdungsleiter. Diese Maschine ist mit
einem Stromkabel mit Drahtdurchmesser 12 AWG
bzw. 2,5 mm2ausgerüstet.
WARNUNG: Um Motorenbrände bei der
Verwendung eines Verlängerung-
skabels zu vermeiden, benutzen Sie
ein Verlängerungskabel mit einem
minimalem Drahtdurchmesser von
10 AWG bzw. 4,0 mm2. Benutzen
Sie keine Verlängerungskabel von
mehr als 15 m Länge. Verwenden Sie
keinesfalls zwei Verlängerungskabel
gleichzeitig.
WARNUNG: Um Stromschläge zu ver-
meiden, darf der Erdungskontakt
keinesfalls geschnitten, entfernt oder
beschädigt werden. Versuchen Sie
nicht, einen dreiadrigen Stecker in
eine Steckdose oder einen Anschluss
zu stecken, in die er nicht passt.
Sollte der Stecker nicht in die Steck-
dose oder den Anschluss passen,
konsultieren Sie einen autorisierten
Clarke American Sanders-Vertreter,
um eine befugte Person zu finden,
die dieses Problem beheben kann.
Erdungshinweise - 230 V
NEMA L6-20P
Abbildung 1
