Clarke American Sanders RS-16 User manual

Operator's Manual/Manual del operador/Manuel de l’utilisateur
Models: 07161A, 07162A, 56381748
Form No. 71121A 3/08 revised 5/12
This book has important information for the use and safe operation of this machine. Failure to read
this book prior to operating or attempting any service or maintenance procedure to your Clarke
American Sanders machine could result in injury to you or to other personnel; damage to the machine
or to other property could occur as well. You must have training in the operation of this machine
before using it. If your operator(s) cannot read this manual, have it explained fully before attempting
to operate this machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
English (2 - 9)
Español (10-17)
Français (18-25)
ES
EN
FR
RS-16
RS-16 DC

EN
ENGLISH
-2- FORM NO. 71121A Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC
CONTENTS OF THIS BOOK
Important Safety Instructions.............................................................................................................................3
Machine Specifications......................................................................................................................................5
How To Prepare the Machine for Operation......................................................................................................6
Grounding Instructions......................................................................................................................................7
How to Operate the Machine.............................................................................................................................8
Troubleshooting.................................................................................................................................................9
Section II Parts and Service Manual
Assembly Drawing ..........................................................................................................................................28
Assembly Parts List.........................................................................................................................................29
MotorAssembly Drawing & Parts List .............................................................................................................30
GearboxAssembly Drawing & Parts List.........................................................................................................31
Machine Schematic.........................................................................................................................................32
WARNING: The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as
the State of California, as identified in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive
harm. In certain locations (including the State of California) purchasers of these Products that place them in service at an employment
job site or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the
chemicals that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the
content of, and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer
disclaims any responsibility to advise purchasers of any specific requirements that may be applicable to the use of the Products in such
environments.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC FORM NO. 71121A - 3 -
OPERATOR SAFETY INSTRUCTIONS
WARNING AVERTISSEMENT ADVERTENCIA
DANGER means: Severe bodily injury or death can occur to you or other personnel if the DANGER statements
found on this machine or in this Owner’s Manual are ignored or are not adhered to. Read and
observe all DANGER statements found in this Owner’s Manual and on your machine.
WARNING means: Injury can occur to you or to other personnel if the WARNING statements found on your
machine or in this Owner’s Manual are ignored or are not adhered to. Read and observe all
WARNING statements found in this Owner’s Manual and on your machine.
CAUTION means: Damage can occur to the machine or to other property if the CAUTION statements found on
your machine or in this Owner’s Manual are ignored or are not adhered to. Read and observe
all CAUTION statements found in this Owner’s Manual and on your machine.
DANGER: Failure to read the Owner’s Manual prior to operating or attempting any service or maintenance procedure to your
machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as
well. You must have training in the operation of this machine before using it. If you or your operator(s) cannot read
English, have this manual explained fully before attempting to operate this machine.
DANGER: To reduce the risk of fire, use only commercially available floor cleaners and waxes intended for machine application.
DANGER: Risk of explosion. Floor sanding can result in an explosive mixture of fine dust and air. To reduce risk of explosion, use
floor sanding machine only in well ventilated area.
DANGER: Operating a machine that is not completely or fully assembled could result in injury or property damage. Do not operate
this machine until it is completely assembled. Inspect the machine carefully before operation.
DANGER: Electrocution could occur if maintenance and repairs are performed on a unit that is not disconnected from the power
source. Disconnect the power supply before attempting any maintenance or service. Always remove the electrical plug
from the electrical outlet before changing the brush, pad or other attachment and before leaving the machine.
DANGER: Using a machine with a damaged power cord could result in an electrocution. Do not use the machine if the power cord
is damaged. Do not use the electrical cord to move the machine.
WARNING: Maintenance and repairs performed by unauthorized personnel could result in damage or injury. Maintenance and
repairs must be performed by authorized personnel only. Keep all fasteners tight. Keep adjustments according to specifi-
cations.
WARNING: Electrical components of this machine can “short-out” if exposed to water or moisture. Keep the electrical components of
the machine dry. Wipe the machine down after each use. For storage, keep the machine in a dry building.
WARNING: Always use a three-wire electrical system connected to the electrical ground. For maximum protection against electric
shock, use a circuit that is protected by a ground fault interrupter. Consult your electrical contractor.
WARNING: To prevent damage to the power cord, do not let the brush, pad, pad driver or wheels touch the power cord when the
machine is running. Always lift the cord over the machine. Do not pull the power cord to move the machine.
WARNING: Operating a machine without observing all labels and instructional information could result in injury or damage. Read all
machine labels before attempting to operate. Make sure all of the labels and instructional information are attached or
fastened to the machine. Get replacement labels and decals from your authorized distributor.

EN
ENGLISH
-4- FORM NO. 71121A Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC
WARNING: Sanding wood or varnish produces dust that could self ignite and could cause injury or damage.
Dispose accordingly.
WARNING: Use of this machine as a step or furniture could result in injury or damage. Do not use this ma-
chine as a step or furniture. Do not ride on this machine.
WARNING: To avoid injury keep hands, feet and loose clothing away from all moving parts of this
machine.
WARNING: Injury to operator or bystanders could occur if an abrupt change in floor surface texture is encoun-
tered when using this machine. Abrupt change in floor surface texture can cause a sudden pulling
motion by this machine. This sudden pulling motion can result in loss of control of the machine
which could injure the operator or bystanders. Avoid motions that could cause machine to cross
from a smooth floor surface to a carpeted or rough texture floor surface Avoid motions that could
allow the machine to come in contact with low obstacles, such as floor electrical outlets, door
stops or entry molding, etc.
WARNING: Any alterations or modifications of this machine could result in damage to the machine or injury to
the operator or other bystanders. Alterations or modifications not authorized by the manufacturer
voids any and all warranties and liabilities.
CAUTION: The machine is heavy. Get assistance before attempting to transport or move it.
NOTE: This machine is intended for commercial use.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC FORM NO. 71121A - 5 -
Machine Specifications
Model RS-16 RS-16DC RS-16DC
Part Number 07161A 07162A 56381748
Voltage (Volts) 120 120 230
Frequency (Hz) 60 60 50
Current (Amps) 15 15 8.3
Pad /Brush Speed 175 rpm 175 rpm 145 rpm
Power 1.5 hp (1.1 kW) 1.5 hp (1.1 kW) 1.1 kW
Gearbox 3-Planet 3-Planet 3-Planet
Pad Driver Size 16” (41 cm) 16” (41 cm) 16” (41 cm)
Cord Length 50’(15 m) 50’(15 m) 50’(15 m)
Height w/handle 46” (117 cm) 46” (117 cm) 46” (117 cm)
Weight w/cord 91 lbs. (41.1 kg) 91 lbs. (41.1 kg) 91 lbs. (41.1 kg)
Handle Tube Tubular Steel Tubular Steel Tubular Steel
Main Frame Die CastAlum. Die CastAlum. Die CastAlum.
revised 1/11

EN
ENGLISH
-6- FORM NO. 71121A Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC
Figure 1
Figure 2
4
3
1
5
7
Lugs
Slots
LENGÜETAS
RANURAS
TENONS
FENTES
2
6
8
HOW TO PREPARE THE MACHINE FOR
OPERATION
UNCRATE THE MACHINE
When the machine is delivered, carefully inspect the shipping
carton and the machine for damage. If damage is evident, save
the shipping carton so that it can be inspected. Contact the
Clarke Customer Service Department.
KNOW YOUR MACHINE (Figure 1)
1 Operator Handle Grips
2 Switch Lever Safety Lock Button
3 Switch Levers - Squeeze - ON / Release - OFF
4 Handle Release Compression Lever
5 Power Cord
6 Operator Handle
7 Cord Hook
8 Skirt (RS-16 DC)
WARNING! This machine contains moving parts.
To reduce the risk of injury, always
unplug the power cord before servic-
ing.
INSTALLING THE PAD DRIVER
1. Align the lugs with the corresponding slots in the pad driver
and turn the pad driver counterclockwise to lock it in place
(figure 2). To remove pad driver, give it a quick hard turn
clockwise.
CAUTION! Using the wrong pad on this machine
can overload the motor.
2. Install skirt (RS-16 DC) as shown in figure 1, item 8; stiffen-
ing the strip down.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC FORM NO. 71121A - 7 -

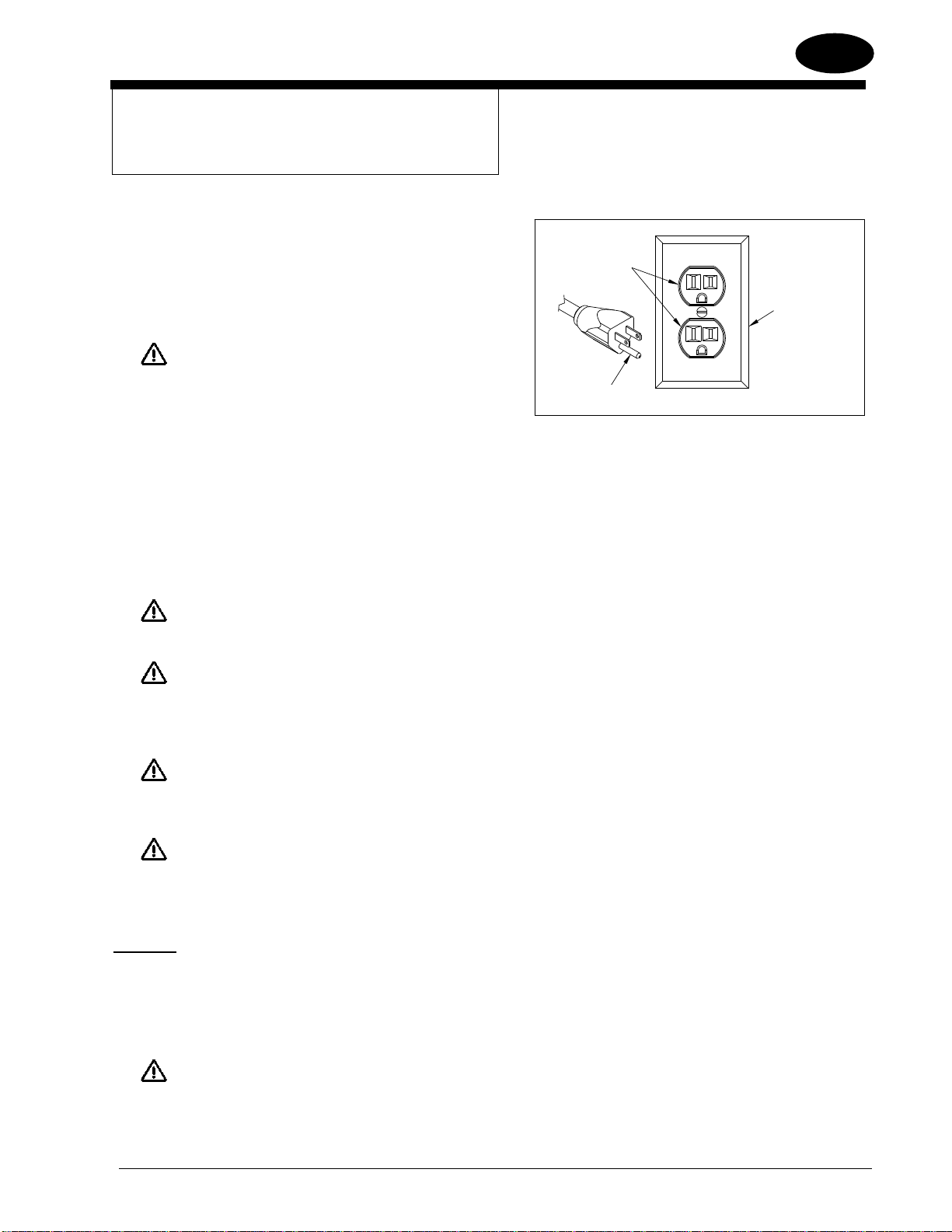

GROUNDING INSTRUCTIONS
120 VOLT MACHINES
Instructions for connection to the power supply and
the electrical ground.
This product must be grounded. If it should malfunction or break-
down, grounding provides a path of least resistance for electric
current to reduce the risk of electrical shock. This product is
equipped with a cord having an equipment-grounding conductor
and grounding plug. The plug must be inserted into an appropri-
ate oulet that is properly installed and grounded in accordance
with all local codes and ordinances.
WARNING: Improperconnectionoftheequipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service person if you are
in doubt as to whether the outlet is properly grounded. Do
not modify the plug provided with the product - if it will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
This product is for use on a nominal 120 volt circuit and has a
grounding attachment plug that looks like the plug illustrated in
Fig.3. Makesurethattheproductisconnectedtoanoutlethaving
the same configuration as the plug. No adaptor should be used
with this product.
WARNING: To prevent possible electric shock,
protect the machine from rain. Keep the machine in a dry
building.
WARNING: To prevent possible electric shock,
always use a 3-wire electrical system connected to the elec-
trical ground. For maximum protection against electrical
shock,use a circuit that isprotectedby a ground faultcircuit
interrupter. Consult your electrical contractor.
WARNING: Donotcut,removeorbreaktheground
pin. If the outlet does not fit the plug, consult your electrical
contractor.
WARNING: Have worn, cut or damaged cords re-
placed by an authorized service person.
EXTENSION CORDS
Use only an approved extension cord with three conductors, a plug
with three terminals, and a connector body with three holes. The
machine has a power cord with wire size 14AWG (AWG means
American Wire Gauge).
WARNING: If you use an extension cord, use an
extension cord with minimum wire size 12AWG. Do not use an
extension cord longer than 50 feet. Do not join two extension
cords.
Figure 3
revised 5/12
(Canada, Mexico, and United States)
Grounding Pin
Grounded Outlet Box
Grounded Outlet

EN
ENGLISH
-8- FORM NO. 71121A Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC
4
3
1
5
7
2
6
8
HOW TO OPERATE THE MACHINE
OPERATION (Figure 4)
1 Unwrap the Power Cord (5) and plug it into a properly grounded
outlet.
2 Pull up on the Handle Release Compression Lever (4). Move the
Operator Handle (6) downward until your arms are almost straight.
Push down on the Handle Release Compression Lever (4) to lock it
in place.
3 Lift up on the Operator Handle (6) until the brush (or pad) is flat
against the floor.
WARNING! Be prepared to control the machine
as soon as the motor starts. Just a slight up or
down movement of the Handle will make the ma-
chine move from side to side. Raise the Handle
to go right. Lower the Handle to go left.
CAUTION! Immediately start moving the machine
back and forth. Keep the machine moving while
the motor is running to avoid damage to the
floor.
4 Hold one of the Operator Hand Grips (1) firmly, push the Safety
Lock Button (2) and then compress the Switch Levers (3) to start
the motor. NOTE: When the Switch Levers (3) are released, the
machine shuts off immediately.
AFTER USE (Figure 4)
1 Place the Operator Handle (6) in the upright position and unplug
the Power Cord (5). Wrap the Power Cord (5) around the Operator
Handle Grips (1) and the Cord Hook (7).
2 Remove the pad driver from the machine. Never store the machine
with the pad driver on the machine.
3 Wipe the entire machine with a clean, damp cloth.
4 Inspect the entire machine and all accessories for damage. Perform
any required maintenance or repairs before storage.
5 Store the machine in a clean, dry place with the Operator Handle (6)
locked in the upright position.
Figure 4

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - RS-16 /RS-16DC FORM NO. 71121A - 9 -
TROUBLESHOOTING
MACHINE WOBBLES DURING OPERATION
• Defective pad... one side is more dense than the other.
• Machine left sitting on pad for extended period of time
causing pad to “take a set”.
• Pad not “seated” properly into pad holder bristles.
• Warped block on brush or padholder - replace.
MACHINE DOES NOT RUN
• Check plug for proper connection - on machine and at
wall outlet.
• Check building circuit breaker.
• Call for service.

-10- FORM NO. 71121A Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC
ES
ESPAÑOL
INDICE
Instrucciones de seguridad para el operador........................................................................................................11
Especificaciones de la puilidora ...........................................................................................................................13
Preparación de la máquina para trabajar..............................................................................................................14
Instrucciones para la conexión con la red 120 V...................................................................................................15
Funcionamiento de la máquina.............................................................................................................................16
Detcción De Problemas.........................................................................................................................................17
SECCION II PIEZAS Y SERVICO................................................................................................................28-32
LIBRO DE INSTRUCCIONES
LEAESTE LIBRO
CUIDADO: Lea el Libro de Instrucciones antes de usar este aparato.
Contiene información importante para el uso y funcionamiento correcto y seguro de la máquina. Lea este libro completa-
mente antes de arrancar la máquina o hacer cualquier operación de mantenimiento. Si non sigue las instrucciones, corre
el peligro de herirse o causar lesiones al personal, o causar daños importantes a la máquina o a su entorno. Antes de
usar la máquina, es indispensable seguir una formación. Si Usted (o el operador) no habla español, solicite (o propor-
ciónele) todas las informaciones necesarias. El libro está traducido en otros idiomas.
Todas las indicaciones de dirección dadas en este libro están dadas desde la posición del operador en la parte de atrás
de la máquina.
Puede Ud. conseguir libros suplementarios dirigiéndose a su distribuidor Clarke.
ADVERTENCIA: Los Productos a la venta en este Manual contienen, o pueden contener, productos químicos reconocidos por
algunosgobiernos(comoelEstadodeCalifornia,segúnloindicaensuProposición65,LeydeAdvertenciaRegulatoria)comocausantes
de cáncer, defectos de nacimiento u otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los
compradores de estos Productos que los coloquen en servicio en un emplazamiento laboral o en un espacio de acceso público tienen
laobligación regulatoria de realizar determinados avisos, advertencias odivulgaciones respecto de los productosquímicos contenidos
o posiblemente contenidos en los Productos utilizados en tal lugar. Es la responsabilidad del comprador conocer y cumplir con todas
las leyes y reglamentaciones relacionadas con el uso de estos Productos en tales entornos. El Fabricante niega toda responsabilidad
de informar a los compradores sobre requisitos específicos que pueden regir el uso de los Productos en tales entornos.

Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC FORM NO. 71121A - 11 -
ES
ESPAÑOL
INSTRUCCIONES PARA LASEGURIDAD DEL OPERADOR
¡ PELIGRO ! : Si no sigue la indicación PELIGRO, se pueden causar lesiones graves, incluso mortales. Lea y siga todas
las indicaciones PELIGRO que se encuentran en el libro y en la máquina.
¡AVISO ! : Si no sigue la indicación AVISO, se pueden causar lesiones sea al operador sea a otro personal y/o daños
materiales. Lea y siga todas las indicaciones AVISO que se encuentran en el libro y en la máquina.
¡ CUIDADO ! : Si no sigue la indicación CUIDADO, se puede estropear la máquina o causar daños materiales. Lea y siga
las indicaciones CUIDADO que se encuentran en el libro y en la máquina.
¡ CUIDADO ! Siempre lea este libro de instrucciones antes de arrancar la máquina o hacer un mantenimiento. Afalta de
esta precaución, corre el peligro de herirse o causar lesiones a colegas ; podría Ud. también causar daños a la
máquina o a su lugar de trabajo. Se debe aprender el manejo de esta máquina antes de usarla. Si Usted (o
su plantilla) no conoce el español, se ruega dejarse explicar todo el libro antes de usar la máquina.
¡ CUIDADO ! Para evitar un peligro de incendio, use sólo productos de limpieza y cera para el suelo especialmente concebi-
dos para máquinas.
¡ CUIDADO ! Peligro de explosión : mientras apomaza un parqué, una mezcla explosiva de partículas de polvo y aire puede
formarse. Para reducir el peligro de explosión, use la máquina sólo en locales perfectamente ventilados.
¡ CUIDADO ! Si usa una máquina antes de que esté completamente montada, corre el peligro de herirse o causar daños
materiales. No opere la máquina antes de que esté completamente montada. Compruebe cuidadosamente el
estado de la máquina antes de cada utilización.
¡ CUIDADO ! Si efectúa un mantenimiento o una reparación sin desconectar la máquina, hay un riesgo de electrocución.
Desconecte el enchufe de la caja conectada con la red antes de empezar el mantenimiento o la reparación.
Siempre desconecte el enchufe de la caja de enchufe conectada con la red antes de cambiar el cepillo, el
disco o cualquier otro accesorio y si deja la máquina sin vigilarla.
¡ CUIDADO ! Si opera la máquina con un cable de alimentación estropeado, se puede causar una electrocución. No use
nunca la máquina si el cable de alimentación está estropeado. No tire de la máquina usando el cable eléctrico.
¡ AVISO ! Una reparación o un mantenimiento efectuado por personas no cualificadas puede causar lesiones y/o daños
materiales. Todas las operaciones de mantenimiento o de reparación de la máquina deben ser efectuadas por
técnicos cualificados. Compruebe que las fijaciones están correctamente apretadas. Haga reglajes conforme
a las indicaciones dadas en el libro.
¡ AVISO ! Hay un riesgo de cortocircuito si los componentes eléctricos de una máquina están expuestos a la humedad
o son mojados. Procure que los componentes eléctricos sean siempre secos. Seque cuidadosamente la
máquina después de cada utilización. Guarde la máquina en un local seco.

-12- FORM NO. 71121A Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC
ES
ESPAÑOL
¡AVISO ! Use siempre un cable con tres conductores puestos a tierra. Para una protección óptima, conecte la máquina
con una caja de enchufe conectada con la red que tiene un diferencial. Si tiene alguna duda, sírvase acudir a
un eléctrico cualificado.
¡AVISO ! Para evitar daños al cable de alimentación, procure que el cepillo, el disco, el portadisco o las ruedas no
toquen el cable, cuando la máquina funciona. Levante siempre el cable por encima de la máquina. No tire de
la máquina para acercar la máquina.
¡AVISO ! Si usa la máquina sin respetar todas las instrucciones escritas en los adhesivos y los carteles, corre el peligro
de causar lesiones y daños materiales. Lea todas las indicaciones escritas en la máquina antes de la primera
utilización. Compruebe que todos los adhesivos y las instrucciones estén colocados en los sitios previstos. Si
es preciso, haga un nuevo pedido a su distribuidor Clarke.
¡AVISO ! Lijar madera o barnizar produce polvo que podría auto-encenderse y causar lesions personales o daños mate-
riales. Elimine de manera adecuada.
¡AVISO ! No use la máquina como escabel o mueble. Corre el peligro de causar lesiones o daños materiales. No use
la máquina como medio de transporte.
¡AVISO ! Para evitar herirse, sírvase mantener une distancia de seguridad suficiente entre las partes móviles de la
máquina y sus manos o sus pies. No lleve ropas holgadas.
¡AVISO ! Una modificación brusca de la textura del suelo puede causar un sobresalto de la máquina de la cual el
operador pierde momentáneamente el dominio. Eso puede causar lesiones al operador o a otras personas
encontrándose cerca. Procure que la máquina no pase de una superficie lisa a una alfombra o una superficie
más rugosa. Procure que la máquina no esté en contacto con cajas de enchufe colocadas en el suelo, topes
de puerta o casquillos, etc.
¡AVISO ! Esta máquina pesa. Transpórtela o desplácela con ayuda de otra persona.
NOTA: Esta máquina es de uso comercial.

Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC FORM NO. 71121A - 13 -
ES
ESPAÑOL
Modelo RS-16 RS-16DC RS-16DC
Número de código 07161A 07162A 56381748
Tensión (V) 120 120 230
Frecuencia (Hz) 60 60 50
Corriente (A) 15 15 8.3
Velocidad de la impulsor 175 rpm 175 rpm 145 rpm
de la almohadilla Potencia 1.5 hp (1.1 kW) 1.5 hp (1.1 kW) 1.1 kW
Transmisión 3-Engranaje planetario 3-Engranaje planetario 3-Engranaje planetario
Tamaño de la almohadilla/el cepillo 16” (41 cm) 16” (41 cm) 16” (41 cm)
Longitud del cable 50’ (15 m) 50’ (15 m) 50’ (15 m)
Peso con manija 46” (117 cm) 46” (117 cm) 46” (117 cm)
Peso (con cable) 91 lbs. (41.1 kg) 91 lbs. (41.1 kg) 91 lbs. (41.1 kg)
Tubo de la manija Acero tubular Acero tubular Acero tubular
Base Alumminio fundido a presión Alumminio fundido a presión Alumminio fundido a presión
Especificaciones de la pulidora
revised 1/11

-14- FORM NO. 71121A Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC
ES
ESPAÑOL
Lugs
Slots
Figura 1
Figura 2
LENGÜETAS
RANURAS
TENONS
FENTES
4
3
1
5
7
2
6
8
PREPARACION DE LAMAQUINA PARA
TRABAJAR
DESEMBALAJE DE LAMÁQUINA
Cuando reciba la màquina, inspeccione con cuidado la caja de
embarque y la máquina, para verificar si hay algún daño. Si hay
algún daño evidente, guarde la caja de embarque de modo que
se la pueda inspeccionar. Comuníques con el Departamento de
Atención al Cliente de Clarke.
FAMILIARÍCESE CON SU MÁQUINA(Figura 1)
1 Manijas para el operador
2 Botón de cierre de seguridad de la palanca de maniobras
3 Palancas de maniobras -Apretar - ENCENDIDO (ON) /
Aflojar -APAGADO (OFF)
4 Palanca de compresión para soltar la manija
5 Cable de energía
6 Manija para el operador
7 Gancho para el cable
8 Falda
¡ADVERTENCIA! Esta máquina contiene piezas
en movimiento. Para reducir
el riesdo de lesiones, siempre
desconecte el cable de energía
antes de realizar el mantenimiento
de la máquina.
INSTALACIÓN DEL IMPULSOR DEALMOHADILLA
1. Alinee las lengüetas con las ranuras correspondientes del
impulsor de la almohadilla y gire del impulosr de almohad-
illa en sentido anti-horario para que quede fijo en su lugar
(figura 2). Para retirar el impulsor de almohadilla, gírelo
rápida y firmemente en sentido horario.
¡PRECAUCIÓN! La utilización de una almohad-
illa incorrecta en esta máquina,
podría sobrecargar el motor.
2. RS-16 DC:
Instale el faldón de polvo como se muestra en la figura 1,
item 8; tensando la banda hacia abajo.

Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC FORM NO. 71121A - 15 -
ES
ESPAÑOL
MAQUINAS 120 V.
NSTRUCCIONES PARA LA CONEXION ELECTRICA
DE LAMAQUINA
La máquina debe ser puesta a tierra. En caso de mal funcionamiento
o de avería, el hilo de tierra es un camino de menor resistencia que
permite el paso de corriente ; por lo cual se reduce el riesgo de choque
eléctrico. La máquina tiene un cable de alimentación con tres conduc-
tores y un enchufe con tres clavijas de las cuales una está puesta a
tierra. El enchufe sólo puede ser conectado con una caja de enchufe
reglamentaria, puesta a tierra con todas las reglas del arte y conforme a
los reglamentos locales.
AVISO : Una conexión incorrecta del conductor de puesta
a tierra puede causar un choque eléctrico. Acuda a un técnico au-
torizado o a un electricista si tiene alguna duda acerca de la puesta
a tierra correcta de la caja de enchufe conectada con la red. Nunca
modifique el enchufe suministrado con la máquina. Si no encaja el
enchufe en la caja de enchufe conectada con la red, haga instalar
una caja de enchufe adecuada por un electricista autorizado.
Esta máquina debe funcionar en un circuito de potencia nominal de
120 V. Tiene un enchufe con una clavija de puesta a tierra semejante
al enchufe reproducido en la figura 3. Compruebe que la máquina esté
conectada con una caja de enchufe que tiene la configuración adecuada.
No utilice ningún adaptador.
AVISO: Para evitar el peligro de choque eléctrico, proteja
la máquina de la lluvia. Guárdela en un local seco.
AVISO: Para evitar el peligro de electrocución, conecte
la máquina con una red que tiene tres conductores, está puesta
a tierra y tiene un diferencial. Si tiene alguna duda, diríjase a un
electricista autorizado.
AVISO: Nunca rompa, quite o corte la clavija de puesta a
tierra. Si la caja de enchufe no corresponde al enchufe, acude a un
electricista autorizado.
AVISO: Si el cable de alimentación está desgastado,
dañado o cortado, hágalo cambiar inmediatamente por un técnico
autorizado.
AÑADIDOS
Use sólo un añadido con tres conductores, de los cuales uno está puesto
a tierra, y con un enchufe con tres clavijas y un conector con tres abertu-
ras. La máquina tiene un cable de alimentación de 14AWG (American
Wire Gauge) (Calibre estadounidense para alambre) de sección.
¡AVISO !Use un añadido de cable de 12AWG de sección.
No use ningún añadido de más de 50 pies de largo. Nunca conecte
dos añadidos.
Figura 3
revised 5/12
Conexión a Tierra
Receptáculo con
Toma a Tierra Caja del
Receptáculo con
Toma a Tierra

-16- FORM NO. 71121A Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC
ES
ESPAÑOL
4
3
1
5
7
2
6
8
FUNCIONAMIENTO DE LAMAQUINA
FUNCIONAMIENTO (Figura 4)
1 Desenrolle el cable de energía (5) y enchúfelo en una toma
con adecuada conexión a tierra.
2 Tire de la palanca de compresión para aflojar la manija hacia
arriba (4). Mueva la palanca del operador (6) hacia abajo
hasta que sus brazos estén casi rectos. Empuje hacia abajo
sobre la palanca de compresión para aflojar la manija (4) para
fijarla en su lugar.
3 Levante la manija para el operador (6) hasta que el cepillo (o la
almohadilla) quede horizontal contra el piso.
¡ADVERTENCIA! Esté preparado para controlar la
máquina tan pronto como arranque el
motor. Apenas un pequeño movimien-
to de la manije hacia arriba o hacia
abajo hará que la máquina se desplace
de un lado al otro. Levante la manija
para ir hacia la derecha. Baje la manija
para ir hacia la izquierda.
¡PRECAUCIÓN! Inmediateamente comience a mover la
máquina hacia adelante y hacia atráa.
Para evitar dañar el piso, mantenga
la máquina en movimiento mientras
el motor se encuentre en funcionami-
ento.
4 Sostenga firmemente una de las manijas para el operador (1),
empuje el botón de cierre de seguridad (2) y lugeo comprima
las palancas de maniobras (3) para arrancar el mtoro. NOTA:
Cuando se sueltan las palancas de maniobras (3), la máquina
se detiene inmediatamente.
DESPUÉS DEL USO (Figura 4)
1 Coloque la manija para el operador (6) en posición vertical y
desconecte el cable de energía (5). Enrolle el cable de energía
(5) alrededor de las manijas para el operafor (1) y del gancho
del cable (7).
2 Retire la el impulsor de almohadilla de la máquina. Nunca
guarde la máquina con el impulsor de almohadilla en la
máquina.
3 Limpie toda la máquina con un trapo limpio y húmedo.
4 Inspeccione toda la máquina y todos los accesorios para verifi-
car si hay daños. Realice el mantenimiento o las reparaciones
que sean necesarias antes de guardar la máquina.
5 Guarde la máquina en un lugar limpio y seco, con la manija
para el operador (6) trabada en posición vertical.
Figura 4

Clarke®American Sanders Manual del operador (ES) - RS-16 / RS-16DC FORM NO. 71121A - 17 -
ES
ESPAÑOL
DETCCIÓN DE PROBLEMAS
LAMÁQUINA SE BAMBOLEA DURANTE ELFUNCIONA-
MIENTO
• Almohadilla defectuosa... un lado es más denso que el
otro.
• La máquina queda asentada sobre la almohadilla por
un período de tiempo prolongado, lo cual hace que la
almohadilla adopten cierta “forma”.
• La almohadilla no “asienta” adecuadamente en las
cerdas del soporte de la almohadilla.
• Bloque combado en el cepillo o en el soporte de la
almohadilla - cámbielo.
LAMÁQUINA NO FUNCIONA
• Verifique el enchufe para ver si está bien conectado -
tanto en la máquina como en la toma de pared.
• Controle el disyuntor de circuitos del edificio.
• Llame al servico técnico.

-18- FORM NO. 71121A Clarke®American Sanders Manuel de l’utilisateur (FR) - RS-16 / RS-16DC
FR
FRANÇAIS
MANUEL D’UTILISATION
LISEZ CE MANUEL
ATTENTION: Lire le manuel d’utilisation avant de faire fonctionner l’appareil.
Il contient des informations importantes pour une utilisation correcte de la machine, en toute sécurité. Lisez-le complète-
ment avant de mettre la machine en marche ou d’effectuer un entretien.Adéfaut, vous risqueriez de vous blesser ou
de blesser d’autres membres du personnel, d’endommager sérieusement la machine ou de provoquer des dégâts dans
son environnement.Avant de se servir de la machine, il est indispensable d’avoir reçu une formation. Si vous-même (ou
l’opérateur) ne parlez pas français, veuillez demander (ou lui fournir) toutes les explications nécessaires. Des versions du
manuel existent en d’autres langues.
Toutes les indications de direction figurant dans ce manuel sont visualisées depuis la position du conducteur, à l’arrière
de la machine.
Pour toute commande de manuels, adressez-vous à votre revendeur Clarke.
NDEX
Consignes de sécurité pour l’opérateur............................................................................................................. 19
Spécifications de la cireuse............................................................................................................................... 21
Préparation de la machine avant la mise en service.........................................................................................22
Instructions pour le raccordement au réseau 120V...........................................................................................23
Fonctionnement de la machine.........................................................................................................................24
Diagnostic..........................................................................................................................................................25
SECTION II, PIECES ET DEPANNAGE.....................................................................................................28 - 32
AVERTISSEMENT !
LesProduitsvendusavecleprésentmanuelcontiennentoupeuventcontenirdesproduitschimiquesreconnusparcertainsgouvernements
(comme l’État de Californie, par le biais de la proposition de loi d’avertissement réglementaire 65) comme provoquant des cancers, des
anomalies congénitales et autres dangers pour la reproduction. Dans certains endroits (comme l’État de Californie), les acheteurs de
ces Produits, qui les utilisent sur un lieu de travail ou dans un espace public, ont l’obligation d’apposer certains avis, avertissements ou
informations concernant les produits chimiques qui sont ou peuvent être contenus dans les Produits dans ces lieux ou aux alentours
de ces lieux de travail. Il incombe à l’acheteur de connaître les dispositions de, et de respecter, toutes les lois et réglementations ayant
attrait à l’utilisation de ces Produits au sein de tels environnements. Le Fabricant rejette toute responsabilité d’informer les acheteurs
concernant des exigences spécifiques qui peuvent s’appliquer à l’utilisation des Produits dans de tels environnements.
revised 1/11

Clarke®American Sanders Manuel de l’utilisateur (FR) - RS-16 / RS-16DC FORM NO. 71121A - 19 -
FR
FRANÇAIS
INSTRUCTIONS POUR LASECURITE DE L’OPERATEUR
WARNING AVERTISSEMENT ¡AVISO !
! DANGER ! Le non-respect des consignes précédées du mot DANGER peut occasionner des blessures graves, voire
entraîner la mort. Lisez et respectez toutes les consignes DANGER figurant dans ce manuel et sur la machine.
AVERTISSEMENT Le non-respect des consignes AVERTISSEMENTpeut entraîner des blessures pour l’opérateur ou d’autres
membres du personnel et/ou occasionner des dégâts matériels. Lisez et respectez toutes les consignesAVER-
TISSEMENT figurant dans ce manuel et sur la machine.
ATTENTION Le non-respect des consignes signalées par le mot ATTENTION peut entraîner des dégâts à la machine ou
dans son environnement. Lisez et observez toutes les consignesATTENTION figurant dans ce manuel et sur
la machine.
! DANGER ! Lisez toujours ce manuel d’instructions avant de mettre la machine en service ou de procéder à un
entretien.Adéfaut, vous risqueriez de vous blesser ou de blesser des collègues de travail; vous pourriez
également provoquer des dégâts à la machine ou sur votre lieu de travail. Vous devez avoir reçu une
formation avant d’utiliser la machine. Si vous (ou les membres de votre personnel) ne connaissez pas le
français, veuillez vous faire expliquer le manuel complètement avant de commencer à utiliser la machine.
! DANGER ! Pour éviter tout risque d’incendie, n’utiliser que des produits de nettoyage et des cires pour sol spéciale-
ment conçus pour un usage en machine
! DANGER ! Risque d’explosion : lors du ponçage d’un parquet, un mélange explosif de particules de fine poussière et
d’air peut se former. Pour réduire le risque d’explosion, n’utiliser la machine que dans des locaux parfaite-
ment ventilés.
! DANGER ! Si vous utilisez une machine avant qu’elle ne soit complètement montée, vous risquez de vous blesser ou
de provoquer des dégâts matériels. Ne mettez pas la machine en service avant qu’elle ne soit complète-
ment montée. Vérifiez soigneusement l’état de la machine avant chaque utilisation.
! DANGER ! Si vous procédez à un entretien ou à une réparation sans avoir débranché la machine, il y a risque
d’électrocution. Débranchez la fiche de la prise réseau avant de commencer tout entretien ou toute répa-
ration. Débranchez toujours la fiche de la prise réseau avant de changer la brosse, le disque ou tout autre
accessoire et si vous laissez la machine sans surveillance.
! DANGER ! L’utilisation d’une machine lorsque le câble d’alimentation est endommagé peut provoquer une électro-
cution. Ne jamais utiliser la machine si le câble d’alimentation est endommagé. Ne pas utiliser le câble
électrique pour tirer la machine.
AVERTISSEMENT Un entretien ou des réparations effectués par des personnes non qualifiées risque de provoquer des
blessures et/ou des dégâts matériels. Tous les travaux d’entretien ou de réparation de la machine
doivent être effectués par des techniciens qualifiés. Bien veiller à ce que les fixations soient correctement
serrées. Effectuer les réglages conformément aux indications figurant dans le manuel.
AVERTISSEMENT Risque de court-circuit si les composants électriques d’une machine ont été exposés à l’humidité ou sont
mouillés. Veillez à ce que les composants électriques soient toujours secs. Essuyer soigneusement la
machine après chaque utilisation. Entreposer la machine dans un local sec.

-20- FORM NO. 71121A Clarke®American Sanders Manuel de l’utilisateur (FR) - RS-16 / RS-16DC
FR
FRANÇAIS
AVERTISSEMENT Utiliser toujours un câble à trois conducteurs, relié à la terre. Pour une protection optimale, branchez
la machine sur une prise réseau équipé d’un différentiel. En cas de doute, veuillez faire appel à un
électricien qualifié.
AVERTISSEMENT Pour éviter d’endommager le câble d’alimentation, veillez à ce que la brosse, le disque, le porte-disque
ou les roues ne touchent pas le câble, lorsque la machine fonctionne. Soulevez toujours le câble au-
dessus de la machine. Ne tirez pas le câble pour faire avancer la machine.
AVERTISSEMENT Si vous utilisez une machine sans respecter toutes les consignes figurant sur les auto-collants et les
panneaux d’instructions, vous risquez de provoquer des blessures et des dégâts matériels. Lisez
toutes les indications figurant sur la machine avant la première utilisation. Vérifiez que tous les auto-
collants et les instructions sont positionnés aux endroits requis .Au besoin, recommandez-en chez
votre revendeur Clarke.
AVERTISSEMENT Le ponçage du bois ou d’un vernis dégage de la poussière qui peut s’enflammer et entraîner des bles-
sures ou des dommages. Veuillex jeter en conséquence.
AVERTISSEMENT Ne pas utiliser cette machine comme escabeau ou comme meuble. Risque de blessure ou de dégât
matériel. Ne pas utiliser la machine comme moyen de transport.
AVERTISSEMENT Pour éviter d’être blessé, veillez à maintenir une distance de sécurité suffisante entre les parties mo-
biles de la machine et vos mains ou vos pieds. Ne portez pas de vêtements amples.
AVERTISSEMENT Une modification abrupte de la texture du sol peut provoquer un sursaut de la machine qui échapperait
ainsi momentanément au contrôle de l’opérateur, risquant de le blesser ou de blesser des personnes
se trouvant à proximité immédiate. Soyez attentif à ne pas faire passer la machine d’une surface lisse
sur un tapis ou sur une surface plus rugueuse. Veillez à ce que la machine n’entre pas en contact avec
des prises électriques placées dans le sol, des arrêts de porte ou des entretoises, etc.
AVERTISSEMENT Cette machine est lourde. Faites-vous aider pour la transporter ou pour la déplacer.
NOTE: Cette machine est destinée à un usage commercial.
