Power Booster
This book has important information for the use and safe operation of this machine. Failure to read
this book prior to operating or attempting any service or maintenance procedure to your Clarke
American Sanders machine could result in injury to you or to other personnel; damage to the
machine or to other property could occur as well. You must have training in the operation of this
machine before using it. If your operator(s) cannot read this manual, have it explained fully before
attempting to operate this machine.
All directions given in this book are as seen from the operator’s position at the rear of the ma-
chine.
English (2 - 3)
Español (4 - 5)
Français (6 - 7)
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
ES
EN
FR
Operator’s Manual / Manual del operador / Manuel de l’utilisateur
MODEL: 40590A

EN
ENGLISH
-2- FORM NO. 70351A Clarke®American Sanders Operator’s Manual (EN) - Power Booster
Contents of this Book
Operating and Safety Instructions ...................................................................... 3
Assembly Drawing .......................................................................................... 10
Assembly Parts List.......................................................................................... 11
Wiring Diagram................................................................................................. 12
WARNING!
The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of
California, as identified in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In
certain locations (including the State of California) purchasers of these Products that place them in service at an employment job site
or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals
that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the content of,
and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer disclaims
any responsibility to advise purchasers of any specific requirements that may be applicable to the use of the Products in such
environments.

EN
ENGLISH
Clarke®American Sanders Operator’s Manual (EN) - Power Booster FORM NO. 70351A - 3 -
WARNING!!
Operating the Power Booster without observing all labels and instructional information could result in injury or damage. Read the
operators manual and all labels before attempting to use the booster. Make sure all of the labels and instructional information are
attached or fastened to the booster. Get replacement labels and decals from your authorized distributor.
Input Power: 115/200V, 120/208V or 120/240V, 30A, 60 Hz, single phase only.
WARNING!!
Do not connect this box to a 277/480V power source. Electrical shock and/or equipment damage may occur.
Connections: Input: Use only 4-wire cord (Minimum AWG10-4) and a 30A 250V, 4-wire locking connector (NEMA L14-30R). Output :
20A 250V 3-wire locking plug (NEMA L6-20P). Two 20A 125V 3-Wire straight blade plugs (NEMA 5-20P).
WARNING!!
Do not connect this box to power supply with a 3-Wire cord. Do not join the neutral(white) and ground(Green) at any point. This
violates electrical safety standards and can result in electrical shock.
Operation of the box: The Power Booster supplies two 120V/20A outlets and one 240V/20A outlet. The 240V output can be
lowered, unchanged or raised by a selector switch. To lower voltage, press the left end of the switch indicated by 90%. To leave
voltage unchanged, move the switch to the middle position indicated by 100%. To raise voltage, press the right end of the switch
indicated by 110%. Operate the selector switch to maintain the output voltage as close as possible to the voltage rating on your
sanding machine. The 120V outputs are not affected by the selector switch.
Special operations: Both the 120V and 230V outlets may be used simultaneously, however, machine nameplate ratings must be
observed to limit the total current draw on the booster to 30 amps.
WARNING!!
Operating the Booster with a Continuous Total current draw in excess of 30 amps may damage the booster or associated
components.
Circuit Protection: 120V: Two 20A breakers(integral). 230V: 30A branch circuit breaker in power supply(not integral to booster)
WARNING!!
Use of this booster as a step or furniture could result in injury or damage. Do not use this booster as a step or furniture.
WARNING!!
Any alterations or modifications of this booster could result in damage to the booster, output machines, the operator or bystanders.
Alterations or modifications not authorized by the manufacturer voids any and all warranties and liabilities.
WARNING!!
Do not operate the Power Booster if it is wet or in a wet environment.
Maintenance: If any component fails or the booster does not operate properly, return to an authorized Clarke-American Sanders
service center for any needed repairs.
DANGER!!
Electrocution could occur if maintenance or repairs are performed on a unit that is not disconnected from the power source. The
booster power supply should always be disconnected before attempting any maintenance or service.

-4- FORM NO. 70351A Clarke®American Sanders Manual del operador (ES) - Power Booster
ES
ESPAÑOL
Índice del manual
Instrucciones de funcionamiento y seguridad ............................................................... 5
Plano de montaje ................................................................................................. 10
Listado de piezas de montaje .................................................................................. 11
Diagrama de cableado ........................................................................................... 12
ADVERTENCIA:
Los Productos a la venta en este Manual contienen, o pueden contener, productos químicos reconocidos por algunos gobiernos
(como el Estado de California, según lo indica en su Proposición 65, Ley de Advertencia Regulatoria) como causantes de cáncer,
defectos de nacimiento u otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores
de estos Productos que los coloquen en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la
obligación regulatoria de realizar determinados avisos, advertencias o divulgaciones respecto de los productos químicos contenidos
o posiblemente contenidos en los Productos utilizados en tal lugar. Es la responsabilidad del comprador conocer y cumplir con
todas las leyes y reglamentaciones relacionadas con el uso de estos Productos en tales entornos. El Fabricante niega toda
responsabilidad de informar a los compradores sobre requisitos específicos que pueden regir el uso de los Productos en tales
entornos.

Clarke®American Sanders Manual del operador (ES) - Power Booster FORM NO. 70351A - 5 -
ES
ESPAÑOL
¡ADVERTENCIA!
La operación del amplificador de voltaje sin respetar todas las etiquetas e instrucciones puede producir lesiones o daños. Lea el
manual de instrucciones y todas las etiquetas antes de intentar utilizar el amplificador. Compruebe que todas las etiquetas y las
instrucciones se encuentren unidas o sujetas al amplificador. Consiga etiquetas y calcomanías de repuesto a través del distribuidor
autorizado.
Potencia de entrada: 115/200V, 120/208V ó 120/240V, 30A, 60 Hz, monofásico únicamente.
¡ADVERTENCIA!
No conecte esta caja a una fuente de alimentación de 277/480V. Puede ocurrir descarga eléctrica y/o daños al equipo.
Conexiones: Entrada: Utilice únicamente cable de 4 alambres (Mínimo AWG10-4) y un conector de sujeción de 4 alambres de 30A
250V, (NEMA L14-30R). Salida: Enchufe de sujeción de 3 alambres 20A 250V (NEMA L6-20P). Dos enchufes de paleta recta de 3
alambres 20A 125V (NEMA 5-20P).
¡ADVERTENCIA!
No conecte esta caja al suministro de alimentación con un cable de tres alambres. No una el neutral (blanco) y el de tierra (verde) en
ningún punto. Esto viola las normas de seguridad de aparatos eléctricos y puede resultar en descarga eléctrica.
Funcionamiento de la caja: El amplificador de voltaje suministra dos salidas de 120V/20A y una de 240V/20A. La salida de 240V
puede disminuirse, elevarse o mantenerse igual por medio de un interruptor selector. Para disminuir el voltaje, presione el extremo
izquierdo del interruptor indicado por 90%. Para dejar el voltaje igual, mueva el interruptor a la posición intermedia indicada por
100%. Para elevar el voltaje, presione el extremo derecho del interruptor indicado por 110%. Opere el interruptor selector para
mantener el voltaje de salida tan cerca como sea posible de la clasificación de voltaje de su máquina de lijado. Las salidas de 120V
no se ven afectadas por el interruptor selector.
Operaciones especiales: Tanto las salidas de 120V y 230V pueden utilizarse simultáneamente. Sin embargo, las clasificaciones en
la placa de identificación de la máquina deben respetarse para limitar la salida total de corriente en el amplificador a 30 amperes.
¡ADVERTENCIA!
Operar el amplificador con una corriente total de salida continua en exceso de 30 amperes puede dañar el amplificador o los
componentes del mismo.
Protección de circuitos: 120V: Dos disyuntores de 20A (integral). 230V: disyuntor de circuito derivado de 30A en el suministro de
energía (no integral al amplificador)
¡ADVERTENCIA!
Utilizar el amplificador como una escalera o mueble podría resultar en lesiones o daños. No utilice el amplificador como escalera ni
como mueble.
¡ADVERTENCIA!
Todas las alteraciones o modificaciones realizadas al amplificador pueden producir daños al mismo, a las máquinas de salida o
lesiones al operador o a otras personas que se encuentren en el lugar. Las alteraciones o modificaciones no autorizadas por el
fabricante anulan todas las garantías y responsabilidades.
¡ADVERTENCIA!
No opere el amplificador de voltaje si está mojado o en un entorno húmedo.
Mantenimiento: Si algún componente falla o el amplificador no funciona correctamente, devuélvalo a un centro de servicio técnico
autorizado de Clarke-American Sanders para las reparaciones necesarias.
¡PELIGRO!
Puede producirse electrocución si se realizan mantenimiento y reparaciones en una unidad que no esté adecuadamente
desconectada de la fuente de alimentación. El suministro de alimentación del amplificador siempre debería desconectarse antes de
intentar realizar reparaciones o mantenimiento.

-6- FORM NO. 70351A Clarke®American Sanders Manuel de l’utilisateur (FR) - Power Booster
FR
FRANÇAIS
Table des matières
Fonctionnement et consignes de sécurité ......................................................... 7
Dessin d’ensemble ......................................................................................... 10
Liste des pièces................................................................................................ 11
Schéma de câblage.......................................................................................... 12

Clarke®American Sanders Manuel de l’utilisateur (FR) - Power Booster FORM NO. 70351A - 7 -
FR
FRANÇAIS
AVERTISSEMENT !
Si vous utilisez le survolteur sans lire les étiquettes ni les instructions de sécurité, vous risquez de vous blesser ou de causer des
dommages. Lisez le manuel de l’opérateur et toutes les étiquettes avant toute utilisation du survolteur. Assurez-vous que toutes les
étiquettes et les instructions sont bien fixées sur le survolteur. Procurez-vous des étiquettes et des décalcomanies auprès de votre
revendeur.
Puissance d’entrée : 115/220 V, 120/208 V, 120/240 V, 30 A, 60 Hz, monophasé uniquement
AVERTISSEMENT !
Ne connectez pas ce boîtier à une source d’alimentation de 277/480 V. Dans ce cas, vous risquez de provoquer un choc électrique et/
ou d’endommager l’appareil.
Branchements : Entrée : Utilisez uniquement un cordon à 4 fils (AWG10-4 minimum) et un connecteur de verrouillage à 4 fils de 30 A
250 V (NEMA L14-30R). Sortie : fiche de verrouillage à 3 fils de 20 A et 250 V (NEMA L6-20P). Deux fiches à lames droites à 3 fils de
20 A 125 V (NEMA 5-20P).
AVERTISSEMENT !
Ne branchez pas ce boîtier au secteur à l’aide d’un cordon à trois fils. Ne branchez jamais le fil neutre (blanc) sur le fil de terre (vert),
vous transgresseriez les normes de sécurité électrique et pourriez générer un choc électrique.
Fonctionnement du boîtier : Le survolteur est équipé de deux prises de 120 V/20 A et d’une prise de 240 V/20 A. Un commutateur
de sélection permet de diminuer, de conserver ou d’augmenter la sortie de 240 V. Pour diminuer la tension, appuyez sur l’extrémité
gauche du commutateur portant la mention 90 %. Pour conserver la tension, déplacez le commutateur sur la position centrale,
portant la mention 100 %. Enfin, pour augmenter la tension, appuyez sur l’extrémité droite du commutateur portant la mention 110 %.
Déplacez le commutateur afin de fournir une tension aussi proche que possible de celle de votre meuleuse. Les sorties à 120 V ne
sont pas affectées par le commutateur de sélection.
Opérations spéciales : Il est possible d’utiliser simultanément les prises 120 V et 230 V. Cependant, il convient de respecter les
tensions nominales figurant sur la plaque signalétique afin de limiter à 30 A la quantité de courant totale prélevée du survolteur.
AVERTISSEMENT !
Si vous utilisez le survolteur en prélevant une quantité totale de courant supérieure à 30 A, vous risquez d’endommager l’appareil et
ses composants connexes.
Protection du circuit : 120 V : Deux disjoncteurs de 20 A (partie intégrante du survolteur) 230 V : Disjoncteur de dérivation de 30 A
dans l’alimentation électrique (ne fait pas partie intégrante du survolteur).
AVERTISSEMENT !
L’utilisation de ce survolteur comme marche-pieds ou meuble peut provoquer des blessures ou des dommages. Ne l’utilisez pas de
cette façon-là.
AVERTISSEMENT !
Toutes altérations ou modifications du survolteur risquent de l’endommager, ainsi que les machines de sortie, l’opérateur ou les
spectateurs. Toute altération ou modification non autorisée par le fabricant annule toutes les garanties et responsabilités éventuelles
du fabricant.
AVERTISSEMENT !
Ne faites pas fonctionner le survolteur s’il est mouillé ou dans un environnement humide.
Maintenance : Si l’un des composants du survolteur est défectueux ou si celui-ci ne fonctionne pas correctement, retournez-le à un
centre de maintenance Clarke-American Sanders agréé qui effectuera les réparations nécessaires.
DANGER !
Vous risquez de vous électrocuter si vous procédez à la maintenance ou à la réparation de l’unité alors qu’elle est encore branchée
sur le secteur. Il faut toujours débrancher l’unité du secteur avant de procéder à une opération de maintenance ou d’entretien
quelconque.

-8- FORM NO. 70351A Clarke®American Sanders Operator’s Manual - Power Booster

Clarke®American Sanders Operator’s Manual - Power Booster FORM NO. 70351A -9-
Power Booster
Section II
Parts and Service Manual
(70351A)

-10- FORM NO. 70351A Clarke®American Sanders Operator’s Manual - Power Booster
Power Booster

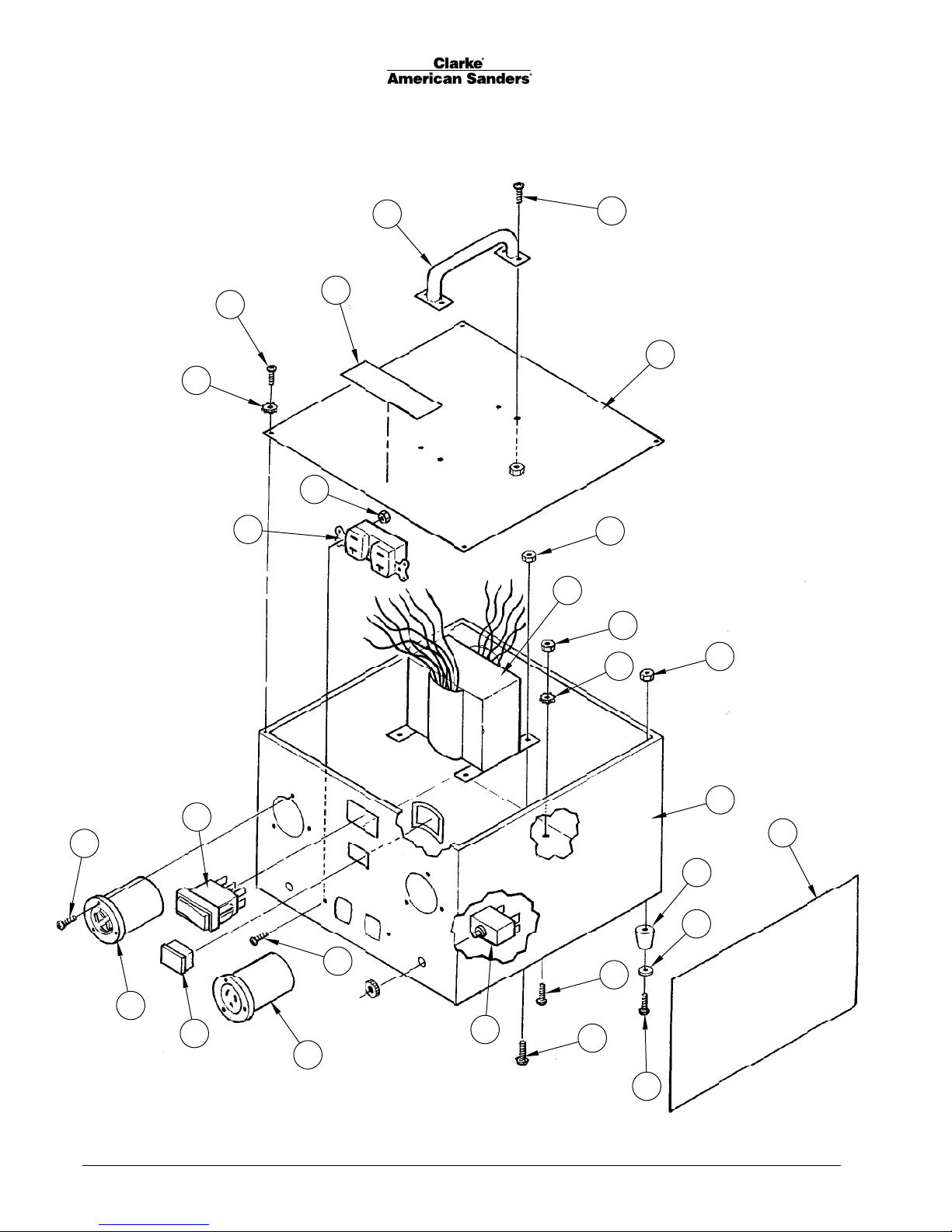

Assembly Drawing 6/02
1
2
3
4
5
22
6
721
20
6
19 6
18
17
16
14
15
2
13
12
11
2
10
9
5
8

Clarke®American Sanders Operator’s Manual - Power Booster FORM NO. 70351A -11-
Power Booster
Assembly Parts List 11/09
Item Ref. No. Qty Description
1 60598A 1 Cover, Case
2 962207 2 Screw, 8-32 x 3/4
3 52481A 1 Handle
4 77375A 1 Label, Clarke-American Sanders
5 962546 10 Screw, 10-24 x 1/2
6 920065 11 Nut, 8-32 Nylon Lock
7 40589A 1 Outlet, Duplex 120v/20AMP
8 40585A 1 Switch, Selector
9 40587A 1 Inlet, 30 amp twist lock
10 40584A 1 Voltmeter
11 40588A 1 Outlet, Flanged
12 41410A 2 Circuit Breaker, 125V/20A
13 85376A 4 Screw, 1/4-20 x 5/8 Pan
14 70346A 1 Labels, Instruction Set
15 85613A 4 Screw, 8-32 x 7/8
16 980982 4 Washer, #10
17 51220A 4 Bumper, Gray Non-Marking
18 60599A 1 Case
19 980621 1 Washer, #8 Star
20 40586A 1 Transformer
21 81102A 4 Nut, 1/4-20 Nylon Lock
22 980603 4 Washer, #10 Star
[ ]#56380639 1 Decal-Prop 65
#= Revised or new since last update

-12- FORM NO. 70351A Clarke®American Sanders Operator’s Manual - Power Booster
IN WRITI
N
NOTICE: THIS DRA
W
OR UNAUTHORIZED U
S
STRICTLY CONFIDENTIA
L
PROPERTY OF ALTO
U
B1
B 1: ADDED/REDE

Clarke®American Sanders
U.S. LIMITED WARRANTY
This Clarke American Sanders Industrial/Commercial Product is warranted to be free from defects
in materials and workmanship under normal use and service for a period of two years from the date of
purchase, when operated and maintained in accordance with Clarke American Sanders’ Maintenance
and Operations Instructions.
This warranty is extended only to the original purchaser for use of the product. It does not cover
normal wear parts such as electrical cable, rubber parts and motor brushes.
Clarke American Sanders’ liability under this warranty is limited to repair of the product and/or re-
placement of parts and is given to purchaser in lieu of all other remedies, including INCIDENTAL AND
CONSEQUENTIAL DAMAGES.
THERE ARE NO EXPRESS WARRANTIES OTHER THAN THOSE SPECIFIED HEREIN. THERE
ARE NO WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION OF THE FACE HEREOF. NO
WARRANTIES, INCLUDING BUT NOT LIMITED TO WARRANTY OF MERCHANTABILITY, SHALL BE
IMPLIED. A warranty registration card is provided with your Clarke American Sanders floor machine.
Return the card to assist Clarke American Sanders in providing the performance you expect from your
new floor machine.
If a difficulty develops with the product, you should: (a) Contact the nearest authorized Clarke American
Sanders repair location or contact Nilfisk-Advance for the nearest authorized Clarke American Sanders
repair location. Only these locations are authorized to make repairs to the product under this warranty.
(b) Return the product to the nearest Clarke American Sanders repair location. Transportation charges
to and from the repair location must be prepaid by the purchaser. Clarke American Sanders will repair
the product and/or replace any defective parts without charge within a reasonable time after receipt of
the product.
Clarke American Sanders reserves the right to make
changes or improvements to its machine without notice.
Always use genuine Clarke American Sanders Parts for repair.
