Clas Ohlson AN-4055-UK User manual

English
GREAT BRITAIN • customer service tel: [phone] e-mail: [email protected] internet: www.clasohlson.com/uk
Ver. 20130426
Indoor Aerial
Art.no 18-8283 Model AN-4055-UK
38-4721 AN-4055
Please read theentire instruction manual before use and save
it for future reference. Wereserve theright for any errors in text
or images and for making any necessary technical changes to
this document. Ifyou should have any questions concerning
technical problems please contact our Customer Services.
Safety
Warning: Thisaerial is for indoor useonly.
Product description
Built-in amplifier for VHF channels 5–12 and UHF channels
21–60. Goodreception capabilities under favourable reception
conditions. Comeswith mains adaptor and 180 cm coaxial
cable.
Contents
• Tablestand
• Wall bracket
• Wood screws
• AC/DC mains adaptor
• Aerial lead

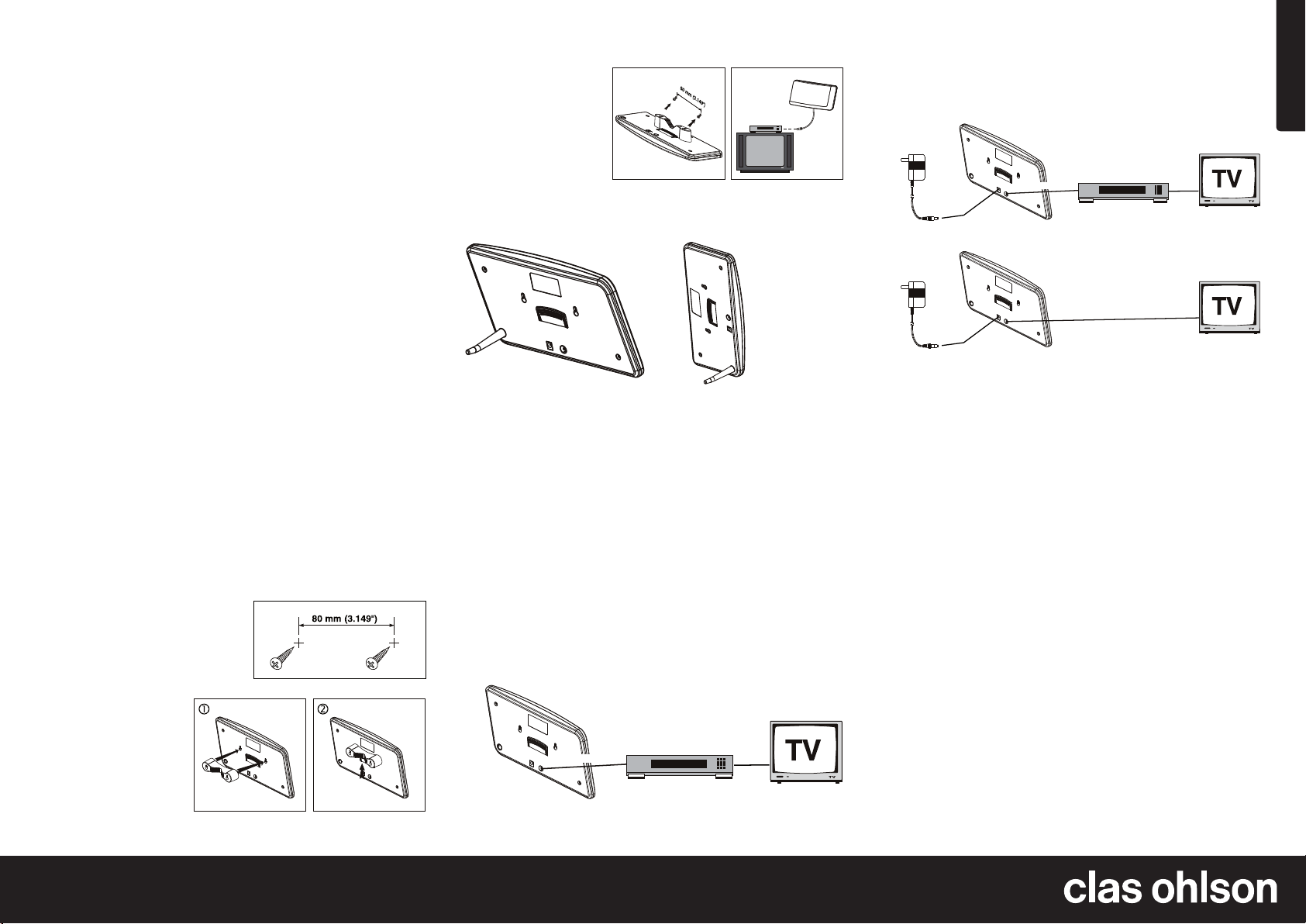

Wall mounting
3. Hang theaerial
onto thewall by
passing theholes
in thebracket
over thescrews.
4. Ifyou have adigital receiver which is not capable of
supplying theaerial with 5VDC/30mA power you should
use themains adaptor.
2. Fit theplastic
bracket onto
theback of
theaerial.
Slidethebracket
upwards to lock
it into place.
1. Screw two wood screws
into thewall, 80 mm apart.
Table placement
Horizontally: Standing theaerial
in ahorizontal position.
Vertically: Standing
theaerial in avertical
position.
Operation
1. Connect one end of theprovided coaxial aerial lead to your
indoor aerial and theother end to theaerial input socket on
your TV or digital box.
2. Mostdigital terrestrial TV receivers/decoders can supply
aerials with power via their aerial output socket. Inorder
to do this, thepower supply function must be activated in
thedigital receiver’s menu. Itis often called “Aerial/antenna
power” or “5V”.
3. Connect your digital receiver to your TV using aSCART lead
or acoaxial cable (sold separately).
NOTE: Ifyou are unsure whether or not thedigital receiver/
decoder can supply theaerial with power you can still try
using themains adaptor. Themains adaptor will not damage
theaerial or thedigital receiver/decoder.
Care and maintenance
Clean theproduct by wiping it with asoft dry cloth.
Neveruse solvents or abrasive cleaning agents.
Disposal
This product should be disposed of in accordance with local
regulations. Ifyou are unsure how to proceed, contact your
local authority.
Specifications
Reception Digital terrestrial TV signal (DVB-T)
and DAB
Frequency range VHF 174–230 MHz
UHF 470–790MHz
Amplifier gain VHF: 15 dB, UHF: 15dB
Mounting Vertical or horizontal
Mains adaptor 230 V 50 Hz / 6 V DC 100mA
Aerial lead IEC male-male, straight
and 90° angled plug ends
Aerial lead
Digital receiver
TV
Mains adaptor 230 V, 50 Hz, 6 V DC/100mA

Svenska
SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se
Ver. 20130426
Inomhusantenn
Art.nr 18-8283 Modell AN-4055-UK
38-4721 AN-4055
Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vireserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vidtekniska problem
eller andra frågor, kontakta vår kundtjänst.
Säkerhet
Varning! Antennen är endast till för inomhusbruk.
Produktbeskrivning
Inbyggd förstärkare för VHF-kanal 5–12 och UHF-kanal 21–60.
Vidgynnsamma mottagningsförhållanden räcker denna antenn
för fullgod mottagning. Levereras med batterieliminator och 180
cm antennkabel.
Förpackningen innehåller
• Bordsstöd
• Väggfäste
• Träskruvar
• Batterieliminator
• Antennkabel

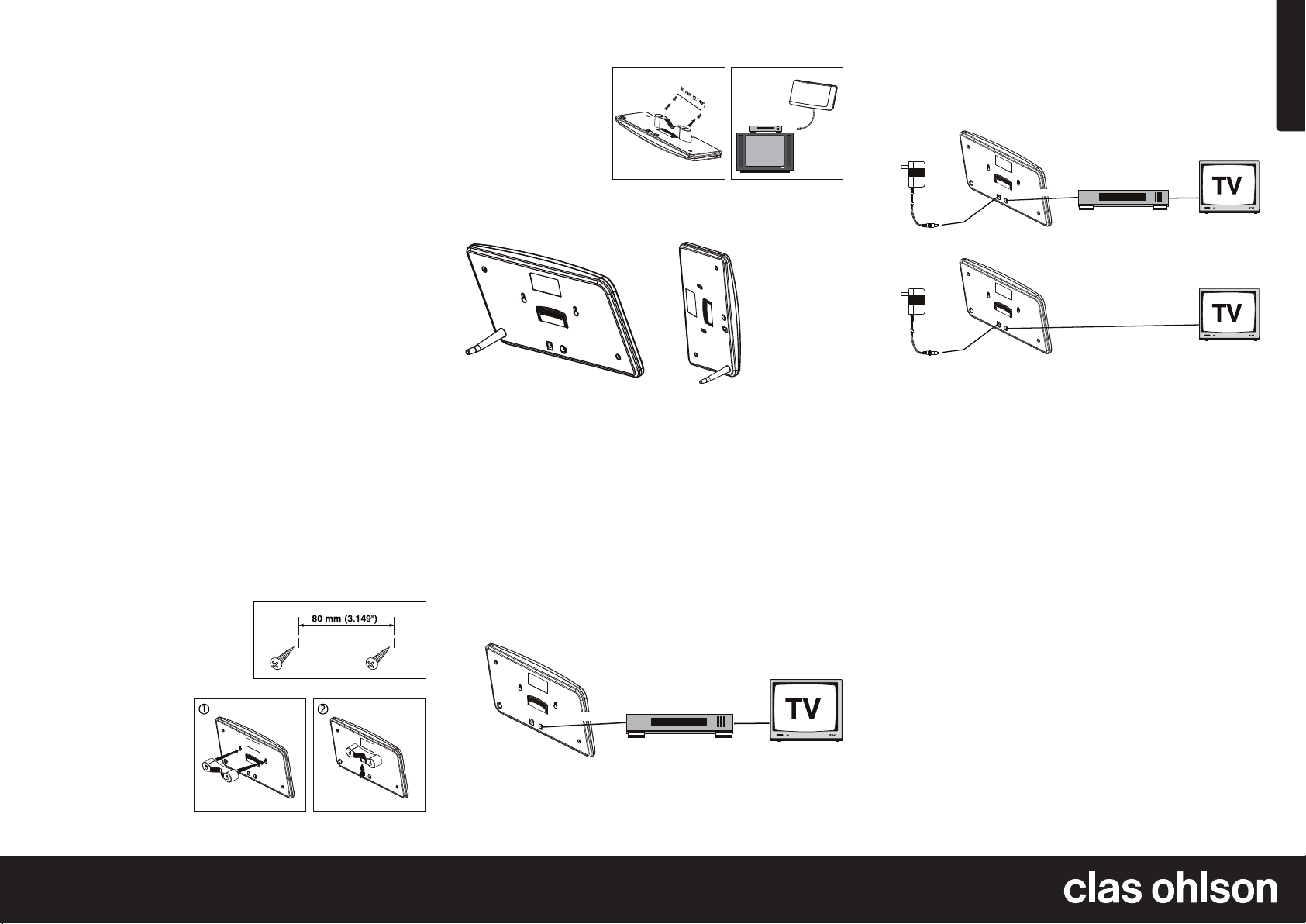

Väggmontering
3. Häng upp
apparaten på
väggen genom
att passa in
skruvarna iväggen
ifästetshål.
4. Om digitalmottagaren eller TV:n inte kan förse antennen med
5VDC/30mA-ström ska du använda batterieliminatorn.
2. Sätt iplastfästet
på baksidan
av apparaten.
Skjutfästet uppåt
och lås fastdet.
1. Montera två träskruvar
iväggen med 80 mm
avstånd.
Bordsplacering
Horisontellt: Placeraapparaten
ihorisontellt läge.
Vertikalt: Placeraapparaten
ivertikalt läge.
Användning
1. Anslut den medföljande antennkabeln från inomhus-
antennen till antenningången på digitalmottagaren.
2. De flesta marksända digitalmottagare kan skicka ut
strömförsörjning via sin antennutgång. Manmåste aktivera
strömförsörjningen idigitalmottagarens meny. Denär oftast
benämnd med ”Antennspänning” eller ”5 V”.
3. Anslut din digitalmottagare till TV:n via SCART- eller
antennkabel (säljs separat).
OBS! Omdu är osäker på om digitalmottagaren förser antennen
med ström går det bra att prova batterieliminatorn ändå.
Batterieliminatorn skadar inte antennen eller digitalmottagaren.
Skötsel och underhåll
Vid behov, torka av produkten med entorr, mjuk trasa.
Användaldrig lösningsmedel eller slipande rengöringsmedel.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga,
kontakta din kommun.
Specifikationer
Mottagning Digital marksänd TV-signal (DVB-T)
och DAB
Mottagningsområde VHF 174–230MHz
UHF 470–790MHz
Förstärkning av
aktiv antenn VHF: 15 dB, UHF: 15dB
Montering För horisontell eller vertikal mottagning
Batterieliminator 230 V 50 Hz / 6 V DC 100mA
Antennkabel IEC hane-hane, den ena änden rak,
den andra änden vinklad
Antennkabel
Digitalmottagare
TV
Batterieliminator 230 V, 50 Hz, 6 V DC/100mA

Norsk
NORGE • kundesenter tel.[phone] fax [phone] e-post [email protected] internett www.clasohlson.no
Ver. 20130426
Innendørs antenne
Art.nr. 18-8283 Modell AN-4055-UK
38-4721 AN-4055
Les nøye igjennom hele bruksanvisningen og ta vare på den til
senere bruk. Vireserverer oss mot ev. tekst- og bildefeil, samt
forandringer av tekniske data. Vedtekniske problemer eller
andre spørsmål, ta kontakt med vårt kundesenter.
Sikkerhet
Advarsel! Antennen er kun til bruk innendørs.
Produktbeskrivelse
Innebygd forsterker for VHF-kanal 5–12 og UHF-kanal 21–60.
Vedgunstige mottaksforhold rekker denne antennen for fullgodt
mottak. Leveres med batterieliminator og 180 cm antennekabel.
Forpakningen inneholder
• Bordstøtte
• Veggfeste
• Treskruer
• Batterieliminator
• Antennekabel

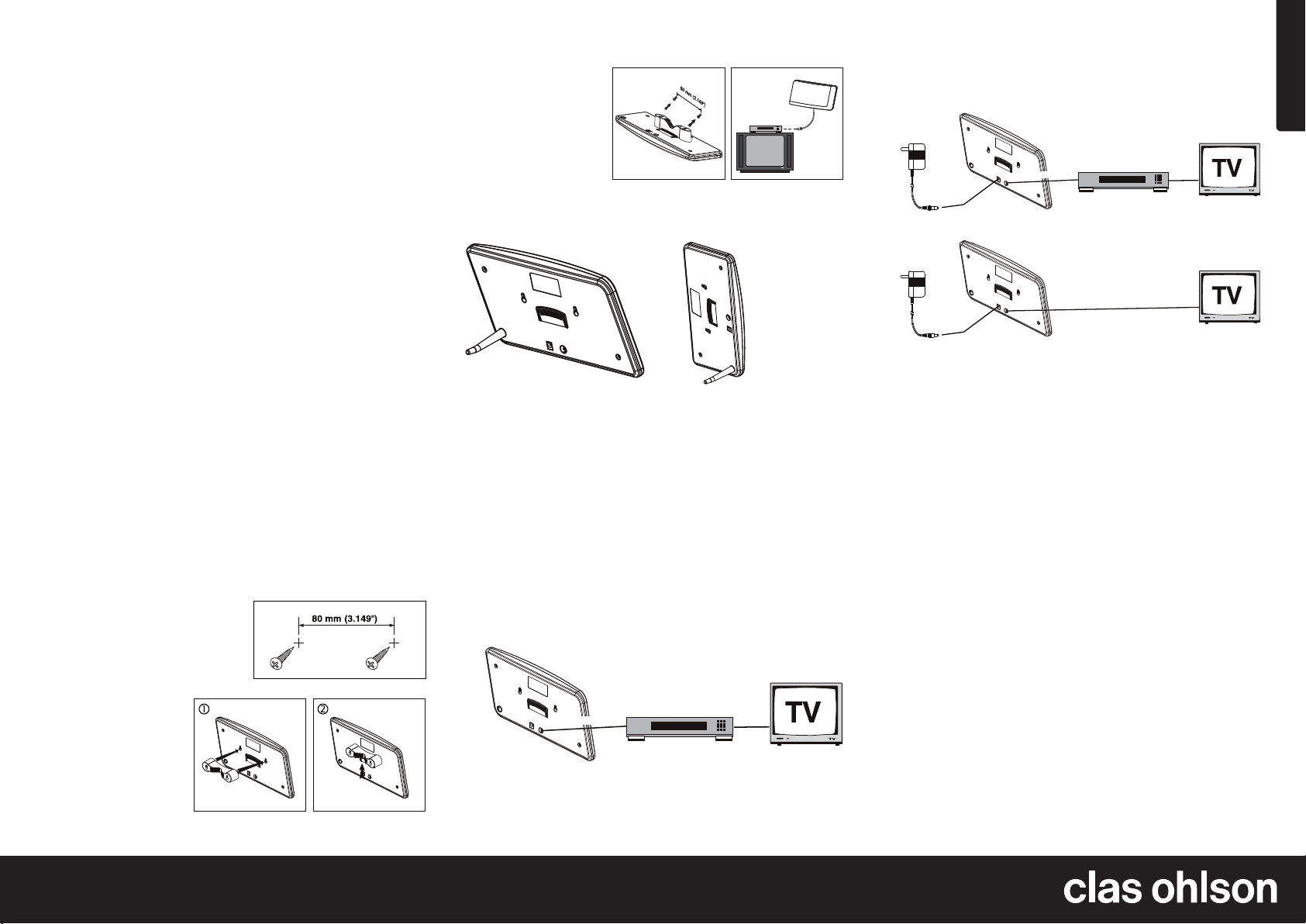

Veggmontering
3. Heng opp
apparatet på
veggen ved
åtilpasse
skruene iveggen
til festets hull.
4. Omdigitalmottakeren eller TV-en ikke kan forsyne
antennen med 5VDC/30mA-strøm skal du benytte
batterieliminatoren.
2. Sett plastfestet
på baksiden
av apparatet.
Skyvfestet
oppover og lås
det fast.
1. Monter to treskruer
iveggen med 80 mm
avstand.
Bordplassering
Horisontalt: Plasser apparatet
ihorisontal stilling.
Vertikalt: Plasser apparatet
ivertikal stilling.
Tilkobling
1. Tilkoble den medfølgende antennekabelen fra innendørs
antennen til antenneinngangen på digitalmottakeren.
2. Defleste digitalmottakere har innebygd strømforsyning
via sin antenneutgang. Manmå aktivere strømforsyningen
idigitalmottakerens meny. Dener som regel merket med
«Antennespenning» eller «5V».
3. Tilkoble digitalmottakeren til TV-en via scart- eller
antennekabel (selges separat).
OBS! Omdu er usikker på om digitalmottakeren forsyner
antennen med strøm går det bra åteste batterieliminatoren
for det. Batterieliminatoren skader ikke antennen eller
digitalmottakeren.
Vedlikehold
Ved behov, tørk av produktet med entørr og myk klut.
Brukaldri løsemiddel eller slipende rengjøringsmiddel.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale
forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Mottakelse Digital TV-signal (DVB-T)
og DAB
Mottakelsesområde VHF 174–230 MHz
UHF 470–790MHz
Forsterkning av
aktiv antenne VHF: 15 dB, UHF: 15dB
Montering For horisontal eller vertikal mottakelse.
Batterieliminator 230 V 50 Hz / 6 V DC 100mA
Antennekabel IEC han - han, ene enden rett,
den andre vinklet
Antennekabel
Digitalmottaker
TV
Batterieliminator 230 V, 50 Hz, 6 V DC/100mA

Suomi
SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi
Ver. 20130426
Sisäantenni
Tuotenro 18-8283 Malli AN-4055-UK
38-4721 AN-4055
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä.
Joslaitteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.
Turvallisuus
Varoitus! Antenni on tarkoitettu vain sisäkäyttöön.
Tuotekuvaus
Sisäinen vahvistin VHF-kanaville 5–12 ja UHF-kanaville 21–60.
Suotuisissa olosuhteissa erittäin hyvä kuvanlaatu.
Mukanamuuntaja ja 180 cm:n antennikaapeli.
Pakkauksen sisältö
• Pöytätuki
• Seinäkiinnike
• Puuruuvit
• Muuntaja
• Antennikaapeli
Asennus seinälle
3. Ripusta
antenni seinälle
sovittamalla
seinän ruuvit
kiinnikkeen reikiin.
4. Josdigitaalivastaanotin tai televisio eivät voi toimia
virtalähteenä (5 VDC/30 mA), käytä pakkauksen muuntajaa.
2. Aseta muovi-
kiinnike antennin
takapuolelle.
Työnnä kiinnikettä
ylöspäin ja lukitse
se paikalleen.
1. Kiinnitä kaksi puuruuvia
seinään 80 mm:n päähän
toisistaan.
Sijoitus pöydälle
Vaakatasoon: Kiinnitä antenni
vaaka-asentoon.
Pystytasoon: Kiinnitä
antenni pystyasentoon.
Käyttö
1. Liitäpakkauksen antennikaapeli sisäantennista
digitaalivastaanottimen antenniliitäntään.
2. Useimmat maanpäälliset digitaalivastaanottimet voivat
toimia virtalähteenä antenniliitännän kautta. Virtalähteenä
toimiminen pitää aktivoida digitaalivastaanottimen valikosta.
Selöytyy yleensä nimellä ”antennijännite” tai ”5 V”.
3. Liitädigivastaanotin televisioon scart- tai antennikaapelilla
(eivät sisälly pakkaukseen).
Huom.! Kokeile muuntajaa, mikäli olet epävarma, syöttääkö
digitaalivastaanotin antennille virtaa. Muuntaja ei vaurioita
antennia tai digitaalivastaanotinta.
Huolto ja ylläpito
Puhdista laite tarvittaessa pyyhkimällä se pehmeällä ja kuivalla
liinalla. Äläkäytä voimakkaita puhdistusaineita tai liuottimia.
Jätteiden käsittely
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Kysytarkempia kierrätysohjeita kuntasi jäteneuvonnasta.
Tekniset tiedot
Vastaanotto Digitaalisen maanpäällisen TV-signaalin
(DVB-T) ja DAB
Taajuusalue VHF 174–230 MHz
UHF 470–790MHz
Aktiivisen
antennin vahvistus VHF: 15 dB, UHF: 15dB
Asennus Pysty- ja vaakatasovastaanottoon
Muuntaja 230 V 50 Hz / 6 V DC 100mA
Antennikaapeli IEC (uros-uros), toinen liitin suora,
toinen suorakulma
Antennikaapeli
Digitaalivastaanotin
Televisio
Muuntaja 230 V, 50 Hz, 6 V DC/ 100mA

Deutsch
DEUTSCH • Kundenservice Unsere Homepage www.clasohlson.com besuchen und auf Kundenservice klicken.
Ver. 20130426
Zimmerantenne
Art.Nr. 18-8283 Modell AN-4055-UK
38-4721 AN-4055
Vor Inbetriebnahme die komplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir uns vor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über
eine Kontaktaufnahme.
Sicherheitshinweise
Achtung: Die Antenne ist nur für die Verwendung in
Innenräumen geeignet.
Produktbeschreibung
Integrierter Verstärker für VHF-Kanäle 5–12 und UHF-Kanäle
21–60. Bei günstigen Empfangsbedingungen sorgt diese
Antenne für einen sehr guten Empfang. Lieferung mit Netzteil
und 180 cm Antennenkabel.
Lieferumfang
• Tischständer
• Wandhalterung
• Holzschrauben
• Netzteil
• Antennenkabel
Wandmontage
3. Die in der Wand
sitzenden
Schrauben
in die Löcher
der Halterung
einpassen und
so die Antenne
aufhängen.
4. Kann die Antenne nicht über den Digitalreceiver oder
das TV-Gerät mit 5VDC/30mA versorgt werden,
ist das Netzteil zu verwenden.
2. Die
Kunststoffhalterung an
der Geräterückseite
anbringen.
Die Halterung nach
oben schieben
und sichern.
1. Zwei Holzschrauben im
Abstand von 80 mm in
die Wand drehen.
Tischaufstellung
Waagerecht: Die Antenne
waagerecht aufstellen.
Senkrecht: Die Antenne
senkrecht aufstellen.
Handhabung
1. Das mitgelieferte Antennenkabel der Zimmerantenne direkt
an den Antenneneingang am Digitalreceiver anschließen.
2. Über ihren Antennenausgang können die meisten
terrestrischen Digitalreceiver angeschlossene Geräte
mit Strom versorgen. Die Stromzufuhr muss im Menü
des Digitalreceivers aktiviert werden. Sie trägt häufig
die Bezeichnung „Antennenspannung“ oder „5 V“.
3. Den Digitalreceiver mithilfe eines SCART- oder
Antennenkabels (separat erhältlich) am TV-Gerät anschließen.
Achtung: Bei Unsicherheit, ob der Digitalreceiver die Antenne
mit Strom versorgt, kann auch probeweise das Netzteil
verwendet werden. Das Netzteil verursacht keine Schäden
an Antenne oder Digitalreceiver.
Pflege und Wartung
Bei Bedarf das Gerät mit einem weichen, trockenen
Tuch reinigen. Niemals Lösungsmittel oder scheuernde
Reinigungsmittel benutzen.
Hinweise zur Entsorgung
Bitte das Produkt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Empfang Digitales terrestrisches TV-Signal (DVB-T)
und DAB
Empfangsbereich VHF 174–230MHz, UHF 470–790MHz
Verstärkung der
aktiven Antenne VHF: 15 dB, UHF: 15 dB
Montage
Für waagerechten oder senkrechten Empfang
Netzteil 230 V 50 Hz / 6 V DC 100mA
Antennenkabel IEC-Doppelstecker mit einem geraden
und einem abgewinkelten Ende
Antennenkabel
Digitalreceiver
TV-Gerät
Netzteil 230 V, 50 Hz, 6 V DC/100mA
