Claus SKYLIGHT WL PRESTIGE User manual

EN 13659:2004
Persiana avvolgibile per uso esterno
Resistenza al carico del vento = Classe 6
Claus S.r.l. - Via S. Casadei, 5 - 47122 Forlì (FC) ITALY
08
Claus S.r.l. - Via S. Casadei, 5 - 47122 Forlì (FC) ITALY
08
Roller shutter for external use only
Wind resistance: Technical class 6
EN 13659:2004
IT
EN
FR
ES
PT
DE
EL
Persiana elettrica per LUCERNAIO WL PRESTIGE. Istruzioni per una corretta installazione
External electric rolling shutter SKYLIGHT WL PRESTIGE. Instructions for correct installation
Volet roulant électrique extérieur LUCARNE WL PRESTIGE. Instructions pour une bonne installation
Persiana enrollable LUCERA WL PRESTIGE. Instrucciones para una correcta instalación
Estore de enrolar LUCERA WL PRESTIGE. Instruções para uma instalação correcta
Elektrisches Rollo für das OBERLICHT WL PRESTIGE, Einbauanleitung

Attenzione: leggere con attenzione le presenti istruzioni prima di procedere con l’installazione e seguirle attentamente per conseguire una efficienza
ottimale del prodotto. Conservare le istruzioni anche ad installazione ultimata.
La persiana avvolgibile Claus è stata realizzata per essere installata solo su finestre Claus. L’installazione su altri prodotti potrebbe essere causa di
danni o cattivo funzionamento. Disponibile nel colore unico grigio antracite RAL 7022.
Warning: Read these instructions carefully before installation and follow them strictly to ensure ideal product performance. Keep these instructions
in a safe place even after installation is completed.
The Claus rolling shutter has been designed for installation only on Claus windows. Installation on other products
may lead to damage or malfunction. Available in single color anthracite gray RAL 7022.
Attention: lisez attentivement les présentes instructions avant de procéder avec l'installation et suivez-les soigneusement pour atteindre des
performances optimales du produit. Conservez les instructions même après avoir complété l'installation. Le volet roulant Claus a été réalisé pour être
installé exclusivement sur les fenêtres Claus. Son installation sur d'autres produits pourrait causer des dommages ou un mauvais fonctionnement.
Disponible en simple couleur anthracite gris RAL 7022.
Atención: leer con atención las siguientes instrucciones antes de realizar la instalación y seguirlas atentamente para conseguir una óptima eficiencia
del producto. Guardar las instrucciones incluso después de haber terminado la instalación. La persiana enrollable Claus ha sido producida para ser instalada
sólo en las ventanas Claus. La instalación en otros productos podría causar daños o un mal funcionamiento. Disponible en un solo color antracita gris
RAL 7022.
Atenção: leia atentamente as presentes instruções antes de proceder à instalação e siga-as escrupulosamente para obter uma eficácia óptima do
produto. Guarde as instruções após a instalação. O estore de enrolar Claus foi concebido para ser instalado unicamente nas janelas Claus. A instalação
noutros produtos pode provocar danos ou mau funcionamento. Disponível em cor única cinzento antracite RAL 7022.
Achtung: die Anleitungen vor Beginn des Einbaus sorgfältig lesen und zur Gewährleistung einer optimalen Produktleistung genau befolgen. Die
Anleitungen auch nach erfolgtem Einbau aufbewahren. Das Rollo der Firma Claus lässt sich ausschließlich auf die Fenster Style von Claus montieren.
Bei einem Einbau auf andere Produkte können Schäden oder Funktionsstörungen entstehen. Erhältlich in einzelne Farbe anthrazit-grau RAL 7022.
1
IT
EN
FR
ES
PT
DE
EL :¹ ¹ ¹
¹ ¹ ¹ .
¹.¹
¹Claus ¹ ¹ Style Claus.
¹ ¹ ¹ .

2
.

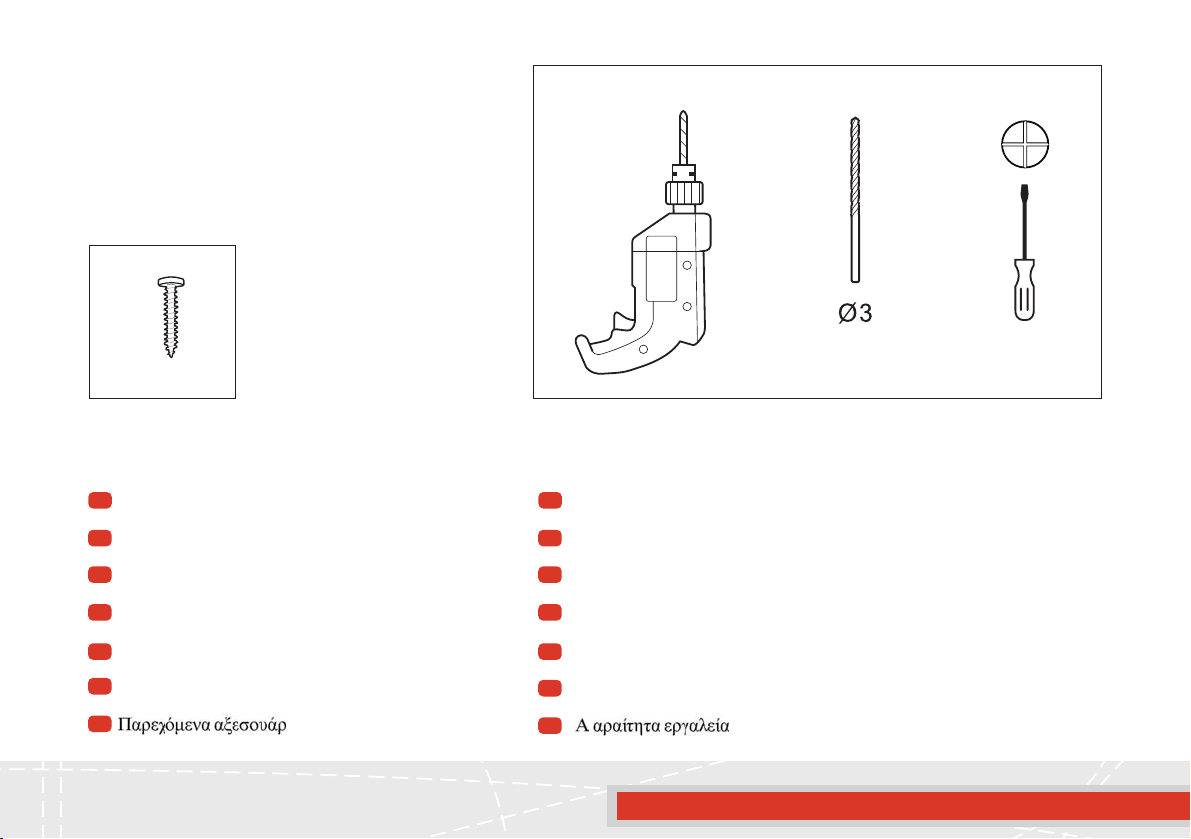

Accessori forniti
Accessories supplied
Accessoires fournis
Accessorios suministrados
Acessórios fornecidos
Im Lieferumfang enthaltenes Zubehör
IT
EN
FR
ES
PT
EL
DE
Utensili
Tools
Outils
Herramientas necesarias
Ferramentas necessárias
Erforderliches Werkzeug
¹
IT
EN
FR
ES
PT
EL
DE
n. 4

3
1
3
2

4
4
MAX cm 2
MAX cm 2
MAX cm 2
MAX cm 2

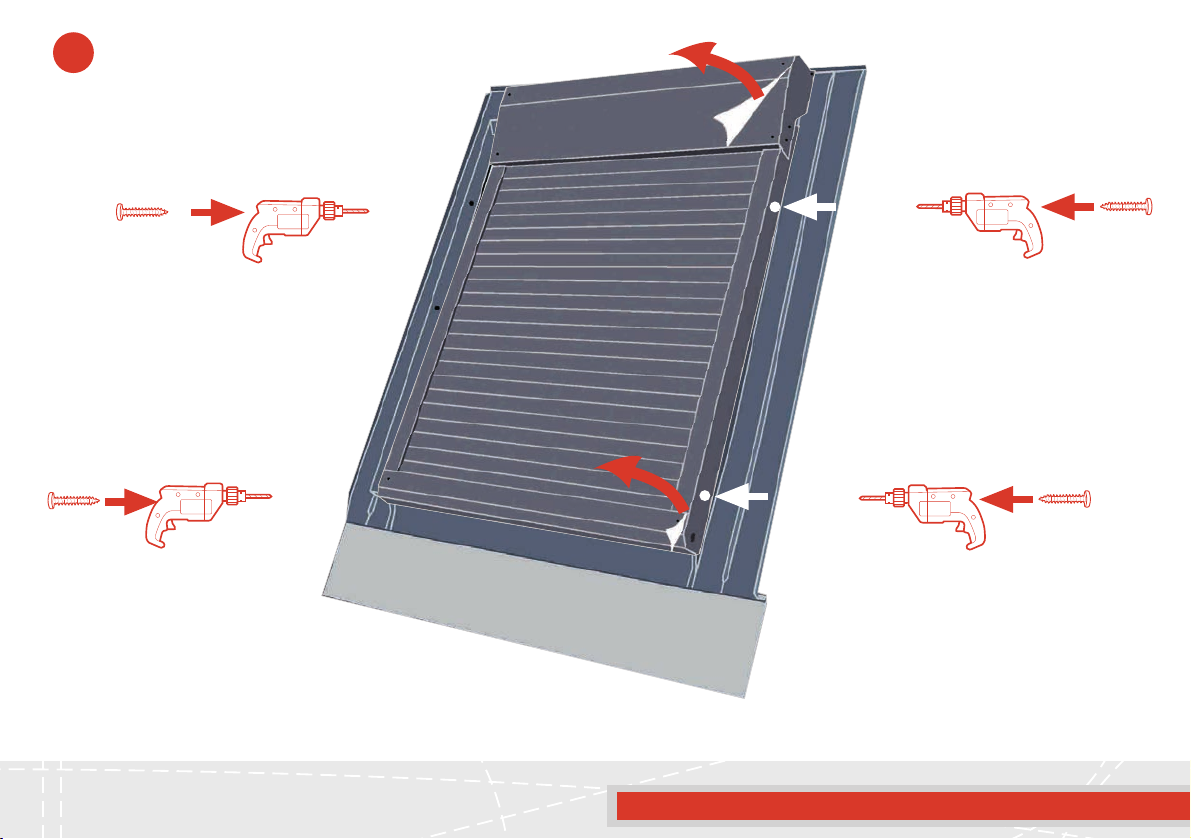

5
INDICAZIONI DI SICUREZZA
Le seguenti indicazioni di sicurezza ed avvertenze sono finalizzate a prevenire rischi e danni a persone o cose.
Conservare queste istruzioni!
Importanti indicazione di sicurezza per l’utilizzatore - Attenzione! L’omessa osservanza delle indicazioni qui elencate può causare lesioni gravi:
- Tutte le operazioni, connesse all’installazione dei dispositivi elettrici, ivi inclusa la manutenzione, possono essere effettuate solo da personale abilitato e
autorizzato;
- Tenere i sistemi di comando fuori dalla portata dei bambini;
- Verificare regolarmente le buone condizioni di usura e funzionamento degli avvolgibili;
- Non utilizzare gli avvolgibili qualora vi siano persone od oggetti nella zona di pericolo;
- Controllare la zona di pericolo durante il funzionamento degli avvolgibili.
- Fermare gli avvolgibili e interrompere la corrente ogniqualvolta si rendessero necessari lavori di manutenzione e di pulizia.
Importanti indicazioni di sicurezza per il personale incaricato del montaggio - Attenzione! L’omessa osservanza delle indicazioni qui elencate può causare
lesioni gravi:
- Rispettare le indicazioni di sicurezza EN 60 335-2-97: 2000
- Tutte le operazioni, connesse all’installazione dei dispositivi elettrici, ivi inclusa la manutenzione, possono essere effettuate solo da personale abilitato e
IT
230v-50hz
1
2
3
4
N
L
Neutro / Neutral / Neutre / Neutral / Neutro / Neutral /
Fase / Phase / Phase / Fase / Fase / Phase /
Terra / Earth / Terre / Tierra / Terra / Erde /
Blu / Blue / Bleu / Azul / Azul / Blau /
Marrone / Brown / Brun / Marròn / Marron / Braun /
Nero / Black / Noir / Negro / Preto / Schwarz /
Giallo-verde / Yellow-green / Vert- jaun / Amarillo-verde / Verde-
amarelo / Gelb-Grün /
¹
-¹

6
autorizzato. Alcune parti degli impianti e apparecchi elettrici ed elettronici, sono soggette a pericolose scariche elettriche. Gli interventi eseguiti da personale
non abilitato e l’omessa osservanza delle indicazioni possono causare lesioni a persone e danni a cose.
- É fatto obbligo, osservare tutte le norme e disposizioni in vigore relative alla installazione dei prodotti elettrici.
- Possono essere utilizzati solo ricambi e accessori omologati da Claus. Nel caso in cui siano utilizzati prodotti non autorizzati o eseguite modifiche agli
accessori, il produttore o rivenditore non risponde per danni arrecati o risultanti a persone o cose.
- Prima della installazione, togliere l’alimentazione elettrica a tutti i cavi o dispositivi di comando non indispensabili ai fini dell’esercizio.
- Accertarsi che le parti mobili siano a debita distanza da altri oggetti.
- Rispettare le distanze di sicurezza secondo DIN EN 294.
- É necessario installare a monte del circuito elettrico un dispositivo di taglio omnipolare con un apertura dei contatti di almeno 3mm;
- Prima di effettuare qualsiasi intervento di manutenzione, togliere l’alimentazione al motore e/o ai dispositivi di controllo;
- Se il cavo di alimentazione è danneggiato, il motore deve essere riportato al Servizio Assistenza CLAUS srl per evitare danni; - Non consentire ai bambini
di giocare con i controlli o con il prodotto portante. Per qualsiasi questione riguardante l’installazione dei motori, sistemi di comando, accessori meccanici
ed elettrici per favore contattateci al nostro indirizzo mail: [email protected] oppure al numero verde 800 24 60 42 attivo dalle 14,30 alle 17,30
COLLEGAMENTO ELETTRICO
Il cablaggio elettrico deve rispettare le normative CEI in vigore. La realizzazione dell’impianto elettrico definitivo è riservato, secondo le disposizioni della
legge 46/90,esclusivamente all’elettricista.
ATTENZIONE: Si devono rispettare la norme vigenti al momento dell’installazione e si raccomanda di non collegare mai due o più persiane allo stesso
invertitore, senza utilizzare un comando di gruppo. Non utilizzare interruttori della luce. Non connettere due o più invertitori alla stessa persiana. Le persiane
non possono essere collegate in parallelo.
SAFETY INSTRUCTIONS
The following safety instructions and warnings aim at preventing risks and damage to people and things.
Keep these instructions in a safe place!
Important safety instructions for the user - Warning! The failure to respect these instructions may cause serious injuries:
-All operations relating to the installation of electrical devices, including maintenance, must be performed exclusively by
qualified and authorised personnel;
- Keep control systems out of reach of children;
- Regularly check rolling shutters to make sure that they are not excessively worn out and operating correctly;
- Never operate rolling shutters whenever there are people or objects in the danger zone;
- Keep the danger area under control during rolling shutter operation;
- Stop the rolling shutter and switch off the power supply whenever maintenance or cleaning operations must be performed.
Important safety instructions for assembly personnel - Warning! The failure to respect these instructions may cause serious
injuries:
- Respect EN 60 335-2-97: 2000 safety instructions;
- All operations regarding the installation and maintenance of electrical devices must be performed only by qualified authorised
personnel. Some parts of the electric and electronic systems and devices are subject to dangerous electric discharge. Operations
EN

7
performed by unauthorised personnel and the failure to respect the instructions provided may cause serious damage and
injuries;
-All laws and regulations in force regarding the installation of electrical products must be strictly followed;
- Use only spare parts and accessories certified by Claus. The manufacturer and/or dealer declines all liability for damages or
injury whenever unauthorised products have been used or unauthorised modifications have been made to the accessories.
- Before installation, disconnect the power supply from all cables or control devices not required for the operation;
- Make sure that the moving parts are all at a safe distance from all other objects;
- Respect DIN EN 294 safety distances;
- A multiple pole isolation device with a contact opening of at least 3 mm must be installed upstream the electric circuit;
INSTRUCTIONS DE SECURITE
Les instructions de sécurité et avertissements suivants visent choses. Conservez ces instructions!
Instruction de sécurité importante pour l'utilisateur. Attention! dommages:
- Toutes les opérations, liées à l'installation des dispositifs par du personnel habilité et autorisé;
- Tenez les systèmes de commande hors de la portée des
- Vérifiez régulièrement les conditions d'usure et de fonctionnement
- N'utilisez pas les volets roulants au cas où il y aurait des
- Contrôlez la zone de danger pendant le fonctionnement
- Arrêtez les volets roulants et coupez le courant lorsque
Instructions de sécurité importantes pour le personnel chargé cidessus peut causer de graves dommages:
- Respectez les normes de sécurité EN 60 335-2-97: 2000
- Toutes les opérations, liées à l'installation des dispositifs par du personnel habilité et autorisé. Certaines parties soumises à de dangereuses décharges
électriques. Les interventions des instructions peuvent causer des dommages aux personnes
- Il est obligatoire d'observer toutes les normes et les dispositions
- Seules les pièces de rechange et les accessoires homologués autorisés seraient utilisés ou des modifications aux accessoires des dommages causés aux
personnes ou choses;
- Avant l'installation, coupez l'alimentation électrique à fins de l'activité;
- Vérifiez que les parties mobiles sont à la bonne distance
- Respectez les distances de sécurité selon DIN EN 294;
- Il est nécessaire d'installer en amont du circuit électrique un dispositif de coupe omnipolaire avec une ouverture des contacts d'au moins 3 mm;
- Avant d'effectuer toute intervention d'entretien, coupez l'alimentation au moteur et/ou aux dispositifs de contrôle;
- Si le câble d'alimentation est endommagé, le moteur doit être renvoyé au Service Assistance CLAUS srl pour éviter tout dommage;
- Ne permettez pas aux enfants de jouer avec les contrôles ou avec le produit porteur. Pour tout problème concernant l'installation des moteurs, des systèmes
de commande, des accessoires mécaniques et électriques, nous vous prions de nous contacter à notre adresse email: [e-mail] .
FR

8
RACCORDEMENT ELECTRIQUE
Le câblage électrique doit respecter les normes CE en vigueur. La réalisation de l'installation électrique définitive est réservée
exclusivement à l'électricien, selon les dispositions de la loi italienne n°48 de 1990.
let roulant électrique extérieur10
ATTENTION: On doit respecter les normes en vigueur au moment de l'installation et il est recommandé de ne brancher jamais deux ou plusieurs volets au
même inverseur sans utiliser une commande de groupe. N'utilisez pas d'interrupteurs de lumière. Ne branchez pas deux ou plusieurs inverseurs au même
volet. Les volets ne peuvent pas être branchés en parallèle.
INDICACIONES DE SEGURIDAD
Las siguientes indicaciones de seguridad y advertencias se realizan para prevenir riesgos y daños a personas o cosas. Guardar estas instrucciones!
Indicaciones importantes de seguridad para el usuario - Atención! La no observancia de las instrucciones aquí indicadas puede causar graves lesiones:
- Todas las operaciones para la instalación de los dispositivos eléctricos, incluido el mantenimiento, deben ser realizadas sólo por personal capacitado y
autorizado;
- Mantener los sistemas de mando fuera del alcance de los niños;
- Comprobar regularmente las buenas condiciones de consumo y funcionamiento de los sistemas enrollables;
- No utilizar los enrollables cuando haya personas u objetos en la zona de peligro;
- Controlar la zona de peligro durante el funcionamiento de los enrollables;
- Parar los enrollables e interrumpir la corriente todas las veces que fueran necesarios durante los trabajos de mantenimiento y de limpieza.
Indicaciones importantes de seguridad para el personal encargado del montaje - Atención! La no observancia de las instrucciones aquí indicadas puede
causar graves lesiones:
- Respetar las indicaciones de seguridad EN 60 335-2-97: 2000;
- Todas las operaciones para la instalación de los dispositivos eléctricos, incluido el mantenimiento, deben ser realizadas sólo por personal capacitado y
autorizado;
- Algunas partes de las instalaciones y aparatos eléctricos y electrónicos están sujetas a peligrosas descargas eléctricas;
- Las intervenciones realizadas por personal no capacitado y la inobservancia de las indicaciones pueden causar lesiones a personas y daños a cosas;
- Es obligatorio observar todas las normas y disposiciones vigentes que atañen a la instalación de los productos eléctricos;
- Se pueden utilizar sólo repuestos o accesorios homologados por Claus. En el caso de que se utilicen productos no autorizados o se realicen modificaciones
a los accesorios, el fabricante o el revendedor no responden por los daños sufridos o que resulten a personas o cosas;
- Se pueden utilizar sólo repuestos o accesorios homologados por Claus. En el caso de que se utilicen productos no autorizados o se realicen modificaciones
a los accesorios, el fabricante o el revendedor no responden por los daños sufridos o que resulten a personas o cosas;
- Comprobar que las partes móviles estén a la debida distancia de otros objetos;
- Respetar las distancias de seguridad conforme a DIN EN 294;
- Es necessario instalar antes del circuito eléctrico un dispositivo de corte omnipolar con apertura de los contactos de al menos 3 mm;
- Antes de empezar cualquier tarea de mantenimento, quitar la alimentación del motor y/o de los dispositivos de control;
- Si el cable de alimentación está dañado, llevar el motor al Servicio de Asistencia CLAUS srl para evitar cualquier daño;
- No permitir que los ñiños jueguen con los controles o con el aparato de sustentación. Para cualquier asunto relativo a la instalación de los motores,
sistemas de mando, accesorios mecánicos y eléctricos, les recomendamos que nos escriban a nuestra dirección de correo electrónico [email protected].
ES

CONEXIÓN ELÉCTRICA
La conexión eléctrica debe cumplir con las normas CEI en vigor. La ejecución de la instalación eléctrica definitiva debe ser efectuada únicamente por un
electricista, de acuerdo con la ley 46/90.
ATENCIÓN: se deberán cumplir las normas vigentes en el momento de la instalación y se recomienda no conectar nunca dos o más persianas al mismo
invertidor, sin utilizar un mando de grupo. No utilizar los interruptores de la luz. No conectar dos o más invertidores a la misma persiana. Las persianas no
se pueden conectar en paralelo.
DIRECTIVAS DE SEGURANÇA
As directivas de segurança têm por objectivo prevenir os riscos de danos pessoais e materiais. Guardar estas directivas!
Directivas Importantes para a segurança do utilizador - Atenção! O não cumprimento das directivas do manual pode provocar lesões graves:
- Todas as operações ligadas à instalação dos dispositivos eléctricos, incluindo a manutenção, devem ser efectuadas apenas por pessoal qualificado e
autorizado.;
- Manter os sistemas de comando fora do alcance das crianças;
- Verificar as condições de desgaste e de funcionamento dos estores;
- Não utilizar os estores se estiverem pessoas ou objectos presentes na zona de perigo;
- Controlar a zona de perigo durante o funcionamento dos estores de enrolar;
- Parar os estores e cortar a corrente ao efectuar trabalhos de manutenção e de limpeza.
Directivas de segurança para o pessoal responsável pela montagem - Atenção! O não cumprimento das directivas do manual pode provocar lesões graves:
- Respeitar as directivas de segurança EN 60 335-2-97: 2000;
- Todas as operações ligadas à instalação dos dispositivos eléctricos, incluindo a manutenção, devem ser efectuadas apenas por pessoal qualificado e
autorizado;
- Algumas partes das instalações e aparelhos eléctricos e electrónicos estão sujeitas a descargas eléctricas perigosas;
- As intervenções executadas por pessoal não habilitado e o não cumprimento das directivas podem causar lesões graves às pessoas e danos nos bens;
- É obrigatório cumprir todas as regras e normas em vigor relativas à instalação dos equipamentos eléctricos;
- Utilizar apenas peças sobresselentes e acessórios homologados pela Claus;
- Em caso de utilização de produtos não autorizados e de alterações nos acessórios, o produtor ou revendedor não se responsabilizam por danos pessoais
nem materiais;
- Antes da instalação, cortar a alimentação eléctrica a todos os cabos ou dispositivos de comando não indispensáveis;
- Certificar-se de que as partes móveis estão a uma distância suficiente de outros objectos;
- Cumprir as distâncias de segurança previstas pela DIN EN 294;
- É necessário instalar, anterior ao circuito eléctrico, um dispositivo de corte omnipolar com uma abertura dos contactos de pelo menos 3mm;
- Antes de efectuar qualquer intervenção de manutenção, corte a alimentação ao motor e/ou aos dispositivos de controlo;
- Se o cabo de alimentação estiver danificado, o motor tem de ser devolvido ao Serviço de Assistência CLAUS srl para evitar danos;
- Não deixe brincar as crianças com os comandos ou com o produto de suporte. Para qualquer questão relativa à instalação dos motores, sistemas de
comando, acessórios mecânicos e eléctricos, por favor contacte-nos através do endereço e-mail: [email protected].
LIGAÇÃO ELÉCTRICA
A ligação eléctrica tem de respeitar a legislação CEI em vigor. A realização da instalação eléctrica definitiva é reservada, segundo as disposições da lei 46/90,
exclusivamente a um electricista.
ATENÇÃO: tem de ser respeitada a legislação em vigor no momento da instalação e nunca ligue dois ou mais estores ao mesmo inversor, sem utilizar um
comando de grupo. Não utilize interruptores da luz. Não ligue dois ou mais inversores ao mesmo estore. Os estores não podem ser ligados em paralelo.
PT
9

DE SICHERHEITSHINWEISE
Nachfolgende Sicherheitshinweise und Warnungen dienen der Vorbeugung von Personen- und Sachschäden.
Diese Anleitungen bitte aufbewahren!
Wichtige Sicherheitshinweise für den Bediener - Achtung! Die Nichtbeachtung nachstehend genannter Hinweise kann schwere Verletzungen zur Folge
haben:
- Alle mit dem Einbau der elektrischen Vorrichtungen einhergehenden Tätigkeiten, inklusiv der Wartung, dürfen ausschließlich von qualifiziertem und
autorisiertem Personal durchgeführt werden;
- Die Steuersysteme müssen sich außerhalb der Reichweite von Kindern befinden;
- Den Rollladen regelmäßig auf Verschleiß und Funktionstüchtigkeit prüfen;
- Vor der Benutzung der Rollläden muss sicher gestellt werden, dass sich keine Personen oder Gegenstände im Gefahrenbereich befinden;
- Den Gefahrenbereich während des Rollladenbetriebs kontrollieren;
- Zur Durchführung von Wartungs- und Reinigungstätigkeiten muss der Rollladen stets still stehen und der Strom unterbrochen werden.
Wichtige Sicherheitshinweise für das mit der Montage beauftragte Personal - Achtung! Die Nichtbeachtung nachfolgend aufgelisteter Hinweise kann
schwere Verletzungen zur Folge haben:
- Die Sicherheitsangaben EN 60 335-2-97:2000 einhalten
- Alle mit dem Einbau der elektrischen Vorrichtungen einhergehenden Tätigkeiten, inklusiv der Wartung, dürfen ausschließlich von qualifiziertem und
autorisiertem Personal durchgeführt werden. Einige Teile der elektrischen und elektronischen Anlagen und Geräte bergen eine große Gefahr von elektrischen
Entladungen. Von nicht qualifiziertem Personal durchgeführte Tätigkeiten und die Nichtbeachtung der Angaben können Personen- oder Sachschäden zur
Folge haben.
- Die geltenden Richtlinien und Vorgaben zum Einbau von Elektroprodukten sind ausnahmslos einzuhalten.
- Es dürfen ausschließlich von Claus abgenommene Ersatzteile und abgenommenes Zubehör verwendet werden. Sollten nicht genehmigte Produkte
verwendet oder Veränderungen am Zubehör vorgenommen werden, übernehmen der Hersteller oder Händler keine Haftung für verursachte Personen-
und/oder Sachschäden;
- Vor dem Einbau die elektrische Versorgung von allen für den Betrieb unentbehrlichen Kabeln oder Steuervorrichtungen nehmen.
- Sicherstellen, dass die beweglichen Teile ausreichend Abstand zu anderen Gegenständen einhalten;
- Den Sicherheitsabstand gemäß DIN EN 294 einhalten;
- Vor den Elektrokreis muss eine omnipolare Unterbrechungsvorrichtung mit einer Kontaktöffnung von mindestens 3 mm montiert werden;
- Vor der Ausführung jeglicher Wartungstätigkeiten die Stromversorgung des Motors und/oder der Steuervorrichtungen unterbrechen;
- Sollte das Netzkabel Beschädigungen aufweisen muss der Motor zur Vermeidung von Schäden zum Claus Kundendienst gebracht werden; - Kindern ist
das Spielen mit den Steuerungen oder dem tragenden Produkt untersagt. Bei allen Fragen zum Einbau der Motoren, der Steuersysteme, des mechanischen
und elektrischen Zubehörs können Sie Kontakt mit uns aufnehmen: E-Mail [email protected].
ELEKTRISCHER ANSCHLUSS
Die elektrische Verkabelung muss den geltenden IEC-Vorschriften entsprechen. Die Umsetzung der fertigen elektrischen Anlage ist gemäß der gesetzlichen
Bestimmung 46/90 ausschließlich dem Elektriker vorbehalten.
ACHTUNG: Die zum Zeitpunkt des Einbaus geltenden Vorschriften sind zu berücksichtigen. Zwei oder mehrere Rollläden dürfen niemals ohne Verwendung
einer Anlagensteuerung an denselben Inverter angeschlossen werden. Keine Lichtschalter benutzen. Keinesfalls zwei oder mehrere Inverter an denselben
Rollladen anschließen. Die Rollläden lassen sich nicht parallel schalten.
10

EL
¹ ¹ ¹ ¹ ¹ .
!
–!¹ ¹ ¹ ¹
:
-¹,¹,¹
¹¹¹ ¹ ¹;
-¹ ¹ ;
-;
-¹¹;
-;
-¹ ¹ ¹ .
¹ ¹ ¹ – ! ¹ ¹
¹¹:
-EN 60 335-2-97:2000
-,¹,¹,¹
¹¹¹ ¹ ¹.o
¹¹.¹¹ ¹ ¹ ¹ -¹¹¹
¹ ¹ .
-¹ ¹ .
-¹¹¹Claus.¹ ¹ ¹ ¹ ¹
¹,¹¹/
.
-,¹¹ ¹
.
-¹ ¹ .
-¹DIN EN 294.
-¹¹3 .
- ¹ ¹¹¹¹, ¹ / ;
-,¹¹ ¹ ¹ ¹ ClausSrl
¹;-¹ ¹ ¹ .¹ ¹
, , ¹ ¹
:[e-mail]
¹¹CEI. 46/90¹
¹.
:¹¹¹
¹,¹ ¹ ¹ .¹¹.
¹ ¹ .¹¹ ¹ .
11

CLAUS ® s.r.l. reserves the right to modify in any moment and without notice the technical
characteristics of the products in
order to further increase their performance.
CLAUS ® s.r.l. si riserva il diritto di apportare, in ogni momento e senza obbligo di preavviso,
modifiche alle caratteristiche tecniche dei prodotti, al fine di migliorarne ulteriormente le
prestazioni.
Alimentazione 230 Vac – 50Hz
Classe di isolamento I
Capacità gabbia finecorsa 40 giri
Grado di protezione IP 44
Diametro minimo del tubo 40x1,5 mm
Temperatura di funzionamento Da -10°C a +40°C
Coppia NominaleVelocitàNominalePotenza assorbitaPeso
(Nm)(rpm)(W)(kg)
514--SOLUS SCREEN 40 JOB
Operatore
DATI TECNICI
Power supply 230 Vac – 50Hz
Insulation class I
Limit stop cage capacity 40 revolutions
Protection rating IP 44
Minimum pipe diameter 40x1,5 mm
Working temperature From -10°C to +40°C
Rated torque Rated speed Power absorbed Weight
(Nm)(rpm)(W)(kg)
514--SOLUS SCREEN 40 JOB
Operator
TECHNICAL DATA
CLAUS ® s.r.l. se réserve le droit d'apporter, à tout moment et sans aucune obligation de
préavis, toute modification aux
caractéristiques techniques des produits, afin d'en améliorer davantage les performances.
Alimentation 230 Vac – 50Hz
Classe d'isolation I
Capacité cage fin de course 40 tours
Degré de protection IP 44
Diamètre minimum du tuyau 40x1,5 mm
Température de fonctionnement De -10°C à+40°C
Couple nominal Vitesse nominale Puissance absorbé Poids
(Nm)(rpm)(W)(kg)
514--SOLUS SCREEN 40 JOB
Opérateur
DONNEES TECHNIQUES
12

13
Versorgung
ISO-Klasse
Käfigkapazität am Endanschlag
Schutzart
Mindestdurchmesser des Rohrs
Betriebstemperatur von -10°C bis +40°C
CLAUS ® s.r.l. se reserva el derecho de aportar, en todo momento y sin necesidad de aviso previo,
las modificaciones técnicas
que estime convenientes para mejorar ulteriormente el rendimiento del producto.
Alimentación 230 Vac – 50Hz
Clase de aislamiento I
Capacidad jaula final de recorrido 40 rev.
Índice de protección IP 44
Diámetro mínimo del tubo 40x1,5 mm
Temperatura de funcionamiento De -10°C a +40°C
Cupla Nominal Velocidad Nominal Potencia absorbida Peso
(Nm)(rpm)(W)(kg)
514--SOLUS SCREEN 40 JOB
Operador
DATOS TÉCNICOS
A CLAUS® s.r.l. reserva-se o direito de realizar, a qualquer momento e sem obrigação de
pré-aviso, alterações às características
técnicas dos produtos, a fim de melhorar as suas performances.
Alimentação 230 Vac – 50Hz
Classe de isolamento I
Capacidade bloqueio fim de curso 40 rotações
Grau de protecção IP 44
Diâmetro mínimo do tubo 40x1,5 mm
Temperatura de funcionamento De -10°C a +40°C
Binário Nominal Velocidade Nominal Potência absorvida Peso
(Nm)(rpm)(W)(kg)
514--SOLUS SCREEN 40 JOB
Operador
DATOS TÉCNICOS
CLAUS ® s.r.l. behält sich das Recht vor, im Rahmen einer weiteren Leistungssteigerung jederzeit
und ohne Vorankündigung Änderungen der technischen Produktmerkmale durchzuführen.
230 Vac – 50Hz
I
40 giri
IP 44
40x1,5 mm
Nennmoment
(Nm)
(U/min (W)(kg)
514--SOLUS SCREEN 40 JOB
Benutzer
TECHNISCHE DATEN
Leistungsaufnahme Gewicht
Nenngeschwindigkeit

14
230 Vac – 50Hz
40
IP 44
40x1,5 mm
(kg)
514--SOLUS SCREEN 40 JOB
¹
¹-10° C +40°
¹(Nm)(rpm)
¹
(W)
CLAUS ® s.r.l. , ¹ ¹ ¹ ¹ ,
¹ ¹ ¹ ,¹
¹ ¹ .

15

16

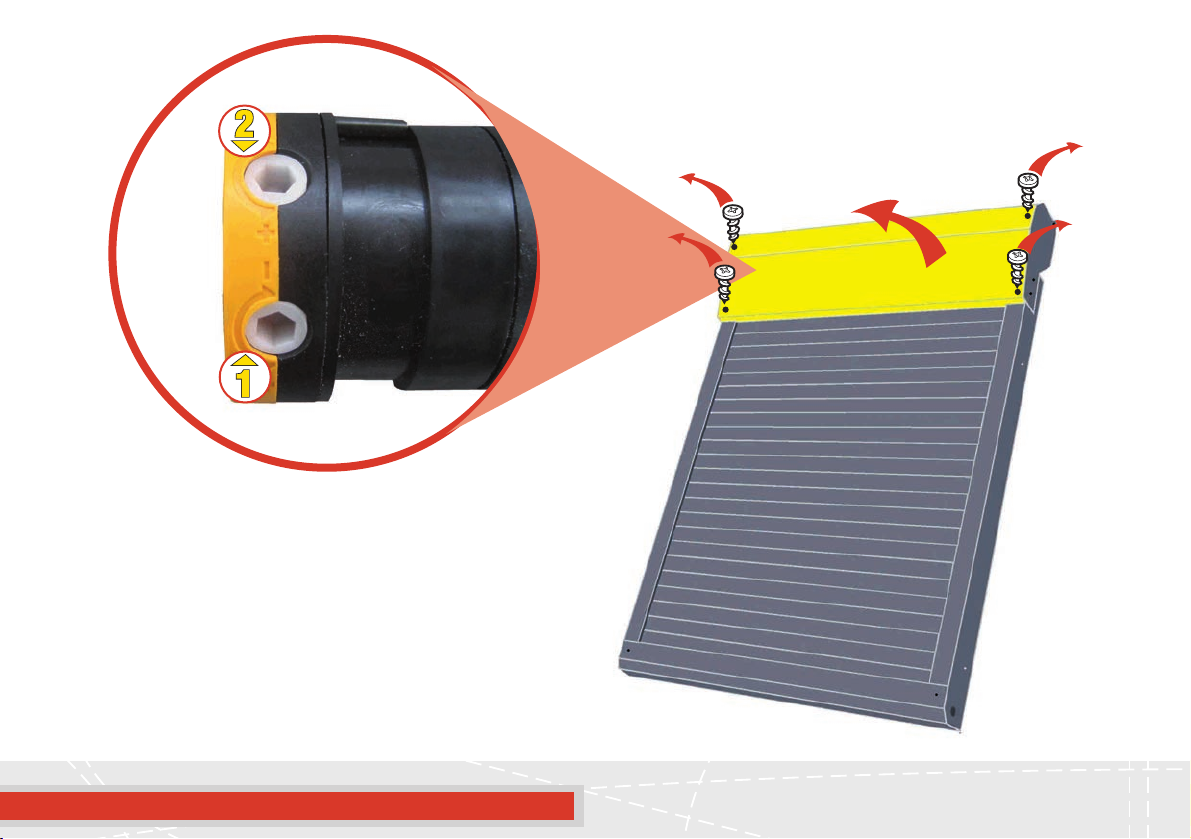

REGOLAZIONE DEI FINECORSA
Controllare il senso di rotazione del motore premendo SALITA o DISCESA sull’invertitore. Se gira in senso opposto rispetto alcomando dato, togliere
tensione e invertire i fili nero e marrone all’invertitore.
Regolazione del finecorsa alto:
Individuare la vite di regolazione corrispondente al finecorsa alto. Tenere premuto il pulsante SALITA.
Se il telo si arresta prima del punto alto voluto ruotare la vite di regolazione corrispondente in direzione + fino a raggiungere la posizione desiderata.
Se invece il telo è andato oltre al il punto alto desiderato, far scendere il telo e ruotare la vite di regolazione in direzione -. Se necessario ripetere
l’operazione più volte fino a quando non si raggiunge la posizione di finecorsa desiderata.
Regolazione del finecorsa basso:
Individuare la vite di regolazione corrispondente al finecorsa basso. Tenere premuto il pulsante DISCESA.
Se il telo si arresta prima del punto basso voluto ruotare la vite di regolazione corrispondente in direzione + fino a raggiungere la posizione desiderata.
Se invece il telo è andato oltre al il punto basso desiderato, far salire il telo e ruotare la vite di regolazione in direzione -. Se necessario ripetere
l’operazione più volte fino a quando non si raggiunge la posizione di finecorsa desiderata.
The limit of the blind is already set, change it if it becomes necessary to proceed according to instructions.
LIMIT STOP ADJUSTMENT:
Check the direction of rotation of the motor by pressing UP or DOWN on the inverter. If it turns in the respect to the command given, disconnect
it and invert the black and brown wires of the inverter.
Adjustment of the upper limit stop:
Locate the adjustment screw corresponding to the upper limit stop. Keep the UP button pressed.
If the shutter stops before the desired upper point, rotate the relative adjustment screw in the + direction until reaching the desired position.
If, on the other hand, the shutter has gone past the desired upper point, have the shutter come down and rotate the adjustment screw in the -
direction. If necessary, repeat the operation several times until reaching the desired limit stop position.
Adjustment of the lower limit stop:
Locate the adjustment screw corresponding to the lower limit stop. Keep the DOWN button pressed.
If the shutter stops before the desired lower point, rotate the relative adjustment screw in the + direction until reaching the desired position. If, on
the other hand, the shutter has gone past the desired lower point, have the shutter lift and rotate the adjustment screw in the - direction. If necessary,
repeat the operation several times until reaching the desired limit stop position.
Le fin course de la toile a été déjà régulier, mais si on doit le modifié procédé selon les instructions.
REGLAGE DES FINS DE COURSE
Vérifiez le sens de rotation du moteur en appuyant sur MONTEE ou DESCENTE sur l'inverseur. S'il tourne dans le sens opposé par rapport à la commande
donnée, coupez la tension et invertissez les fils noir et marron à l'inverseur.
IT Il fine corsa della tenda è già regolato, se si rendesse necessario modificarlo procedere secondo istruzioni.
FR
EN

17
Réglage de la fin de course haute:
Repérez la vis de réglage correspondant à la fin de course haute. Maintenez le bouton MONTEE enfoncé.
Si la toile s'arrête avant le point haut désiré, tournez la vis de réglage correspondante vers la direction + jusqu'à atteindre la position désirée. Si, par
contre, la toile a dépassé le point haut désiré, baissez la toile et tournez la vis de réglage vers la direction -. Si nécessaire, répétez l'opération plusieurs
fois jusqu'à ce que vous atteignez la position de fin de course désirée.
Réglage de la fin de course basse:
Repérez la vis de réglage correspondant à la fin de course basse. Maintenez le bouton DESCENTE enfoncé.
Si la toile s'arrête avant le point bas désiré, tournez la vis de réglage correspondant vers la direction + jusqu'à atteindre la position désirée. Si, par contre,
la toile a dépassé le point bas désiré, montez la toile et tournez la vis de réglage vers la direction -. Si nécessaire, répétez l'opération plusieurs fois jusqu'à
ce que vous atteignez la position de fin de course désirée.
El final de recorrido de la cortina está ya regulado, si es necesario modificarlo actuar según las instrucciones.
REGULACIÓN DE LOS FINALES DE RECORRIDO
Controlar el sentido de rotación del motor pulsando SUBIDA o BAJADA en el invertidor. Si gira en sentido contrario a la orden, quitar tensión e invertir
los hilos negro y marrón en el invertidor.
Regulación del final de recorrido alto:
Localizar el tornillo de regulación correspondiente al final de recorrido alto. Mantener pulsado el botón SUBIDA.
Si la lámina se para antes del punto alto deseado, girar el tornillo de regulación correspondiente en el sentido + hasta alcanzar la posición deseada. Si
en cambio la lámina se ha parado más allá del punto alto deseado, hacer bajar la lámina y girar el tornillo de regulación en el sentido. Si es necesario,
repetir esta operación más veces, hasta cuando se alcance la posición de final de recorrido deseada.
Regulación del final de recorrido bajo:
Localizar el tornillo de regulación correspondiente al final de recorrido bajo. Mantener pulsado el botón BAJADA.
Si la lámina se para antes del punto bajo deseado, girar el tornillo de regulación correspondiente en el sentido + hasta alcanzar la posición deseada. Si
en cambio la lámina se ha parado más allá del punto bajo deseado, hacer subir la lámina y girar el tornillo de regulación en el sentido. Si es necesario,
repetir esta operación más veces, hasta cuando se alcance la posición de final de recorrido deseada.
El final de recorrido de la cortina está ya regulado, si es necesario modificarlo actuar según las instrucciones.
REGULAÇÃO DOS FINS DE CURSO
Verifique o sentido de rotação do motor pressionando SUBIDA ou DESCIDA no inversor. Se girar no sentido oposto em relação ao comando dado, corte
a tensão e inverta o fio preto com o castanho no inversor.
Regulação do fim de curso em cima:
Identifique o parafuso de regulação correspondente ao fim de curso em cima. Mantenha o botão de SUBIDA premido.
Se o estore parar antes do ponto alto desejado rode o parafuso de regulação correspondente na direcção + até alcançar a posição desejada. Se pelo
contrário o estore ultrapassou o ponto alto desejado, baixe o estore rodando o parafuso de regulação na direcção -. Se necessário, repita a operação
várias vezes até alcançar a posição de fim de curso desejada.
ES
PT

18
Regulação do fim de curso baixo:
Identifique o parafuso de regulação correspondente ao fim de curso em baixo. Mantenha o botão de DESCIDA premido.
Se o estore parar antes do ponto baixo desejado, rode o parafuso de regulação correspondente na direcção + até alcançar a posição desejada. Se pelo
contrário o estore ultrapassou o ponto baixo desejado, suba o estore rodando o parafuso de regulação na direcção -. Se necessário, repita a operação
várias vezes até alcançar a posição de fim de curso desejada.
DE Der Endanschlag des Rollos ist bereits eingestellt. Zur eventuellen Veränderung desgleichen, sind nachfolgend beschriebene Anweisungen
zu befolgen.
EINSTELLUNG DES ENDANSCHLAGS
Die Motordrehrichtung durch Drücken von HOCH oder RUNTER auf dem Inverter prüfen. Sollte der Motor in umgekehrter Richtung zum Steuerbefehl
drehen, die Spannung wegnehmen und den schwarzen mit dem braunen Draht auf dem Inverter vertauschen.
Einstellung des oberen Endanschlags:
Die mit dem oberen Endanschlag übereinstimmende Stellschraube ermitteln. Die Taste HOCH drücken.
Sollte der Stoffbehang vor dem gewünschten oberen Punkt zum Stillstand kommen, die entsprechende Stellschraube bis zum Erreichen der gewünschten
Position Richtung + drehen. Sollte der Stoffbehang über den gewünschten unteren Punkt hinaus gefahren sein, diesen durch Drehen der Stellschraube
in Richtung - runterfahren lassen. Im Bedarfsfall diesen Vorgang mehrmals wiederholen bis die für den Endanschlag gewünschte Position erzielt wurde.
Einstellung des unteren Endanschlags:
Die mit dem oberen Endanschlag übereinstimmende Stellschraube ermitteln. Die Taste RUNTER drücken.
Sollte der Stoffbehang vor dem gewünschten oberen Punkt zum Stillstand kommen, die entsprechende Stellschraube bis zum Erreichen der gewünschten
Position Richtung + drehen. Sollte der Stoffbehang über den gewünschten unteren Punkt hinaus gefahren sein, diesen durch Drehen der Stellschraube
in Richtung - hochfahren lassen. Im Bedarfsfall diesen Vorgang mehrmals wiederholen bis die für den Endanschlag gewünschte Position erzielt wurde.
EL
¹ ¹ ¹ .¹
¹, .
¹.¹ ¹ .
¹¹¹¹,¹¹ +
¹.
¹ ¹ ¹ ,¹ ¹
-. ¹ ¹ ¹ .
¹.¹ ¹ .
¹¹¹¹,¹ ¹ +
¹.
¹ ¹ ¹ , ¹ ¹
-. ¹ ¹ ¹ .

Anomalia CausaRimedio
La persiana si arresta durante Il telo è bloccato Controllare il telo, le guide e
la salita o la discesa le molle di trazione del telo
all’interno delle guide.

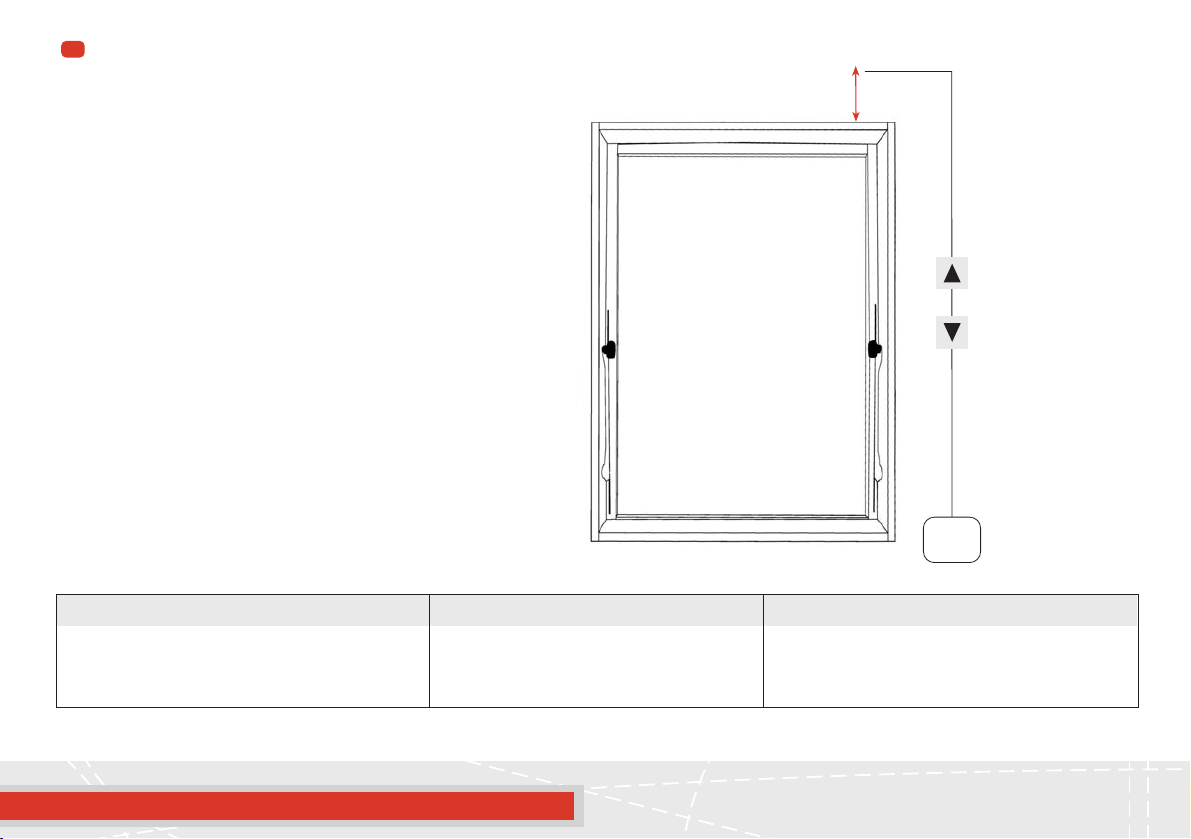

SUGGERIMENTI PER IL PASSAGGIO
CAVI ESTERNO / INTERNO
Predisporre un foro passante per il passaggio del cavo
elettrico. Attenzione: non forare il raccordo.
MANUTENZIONE:
Se il telo della persiana non scorre liberamente, rilasciare
il pulsante di comando e controllare lo stato della pulizia
all'interno delle guide.
Controllare periodicamente che all'interno delle guide di
scorrimento del telo non vi siano oggetti che ne possono
impedire il corretto funzionamento.
Mantenere pulito e lubrificato l'interno delle guide di
scorrimento del telo usando spray lubrificante sintetico a
secco, non usare grasso.
In caso di presenza di neve, ghiaccio o sporcizia in genere,
prima di azionare la persiana, liberare la zona di scorrimento
del telo.
Si richiede l'uso di
invertitore a
"uomo presente"
Linea 230V/50Hz
30 cm
19
IT
