ClimaLine PANCAKE 1 User manual

ASSEMBLY INSTRUCTION
CONTENTS
• 1 heated drainage tray
• 1 set of vibration dampers
• 1 tray adapter with locking screw and washer
1 low-power heating cable (optional kit)
1 insulated drainage hose with hose band (opt.
kit)
EN 1-4
SV 5-8
DK 9-12
NO 13-16
DE 17-20
FI 21-24
PANCAKE 1, 3 & 4
HEATED TRAY

2

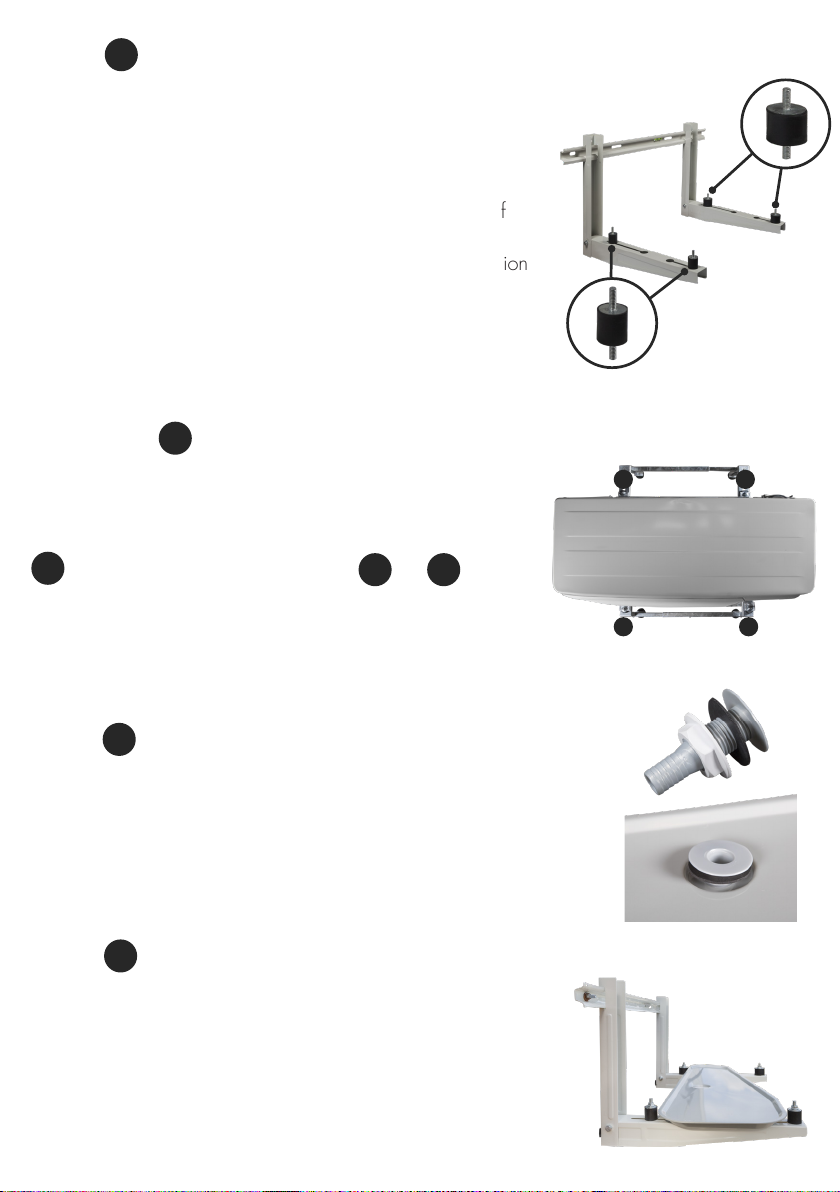

Step A– Assembly of vibration dampers
For new installation of heating pump
First remove the heating pump’s existing vibration dampers
at the marking 1 and fit the new vibration dampers by
lowering the bottom rod of the vibration damper into the
ground stand/wall attachment and tightening it using a flat
washer and a nut; tighten the nuts moderately.
Do the same with the vibration damper next to the marking
2 . Do the same on vibration dampers 3and 4 , but
do not tighten the nuts on the top before the tray is in place
under the drainage pump.
For retrofitted to an existing heat pump
4
3
21
The drainage pan needs space between the stand and
the heating pump. Start therefore by securing the vibration
dampers in the ground stand/wall attachment, where the
heating pump’s feet are to stand. Lower the bottom rod of
the vibration damper into the stand and tighten it with the
help of a flat washer and a nut - do this with all the vibration
dampers. IMPORTANT! The thick vibration dampers should
be fitted on the RIGHT side of the stand.
Thick
Thin
Step B– Fixing the straight tray adapter
Before you place the drainage tray on the stand, fix the tray adapter in the
tray. It is IMPORTANT that the washer is on the TOP of the drainage tray.
Tighten the adapter with the locking screw (by hand).
For new installation of heating pump
Step C– Assembly of the heating tray
Place the Pancake between the vibration dampers on
the wall/ground stand or on the consoles, with the
tray adapter at the back and the cable to the right.
Note: If the tray has a tray adapter with a basket, see step ’D’.

3
For retrofitted to an existing heat pump
Before tightening nuts 3and 4 , place the drainage tray
under the pump by slightly inclining the pump at the back
and in this way opening it up sufficiently with space to feed
in the tray from the front.
43
Mounting with the straight adapter
Mounting the adapter with LEAF basket
Step D– Assembly of the adapter and (optional)
drainage kit
Grommet
1. Pull the heating cable through the tray adapter (mounted on tray).
2. Pull the heating cable through the drainage hose (easiest with the
draw cable) and affix the hose to the tray adapter, then secure the hose
with the locking clamp. Attach the heating cable in the tray’s cable
support, as shown on the image.
1. Pull the rubber grommet close to the thermostat of the heating cable.
2. Pull the heating cable through the adapter’s bottom part.
Press the grommet into the adapter.
3. Pull the heating cable through the drainage hose (easiest with the
draw cable) and affix the hose to the tray adapter, then secure the hose
with the locking clamp. Attach the heating cable in the tray’s cable
support, as shown on the image.
4. Put the basket with gasket through the tray outlet.
Hold the adapter’s bottom part below the outlet and
steadily screw the two parts together.

MONTAGEANVISNING
4ClimaLine Pancake Heated Tray | Patent 539 251 | Produced by Climaco Sweden AB | www.climaco.com | [email protected]

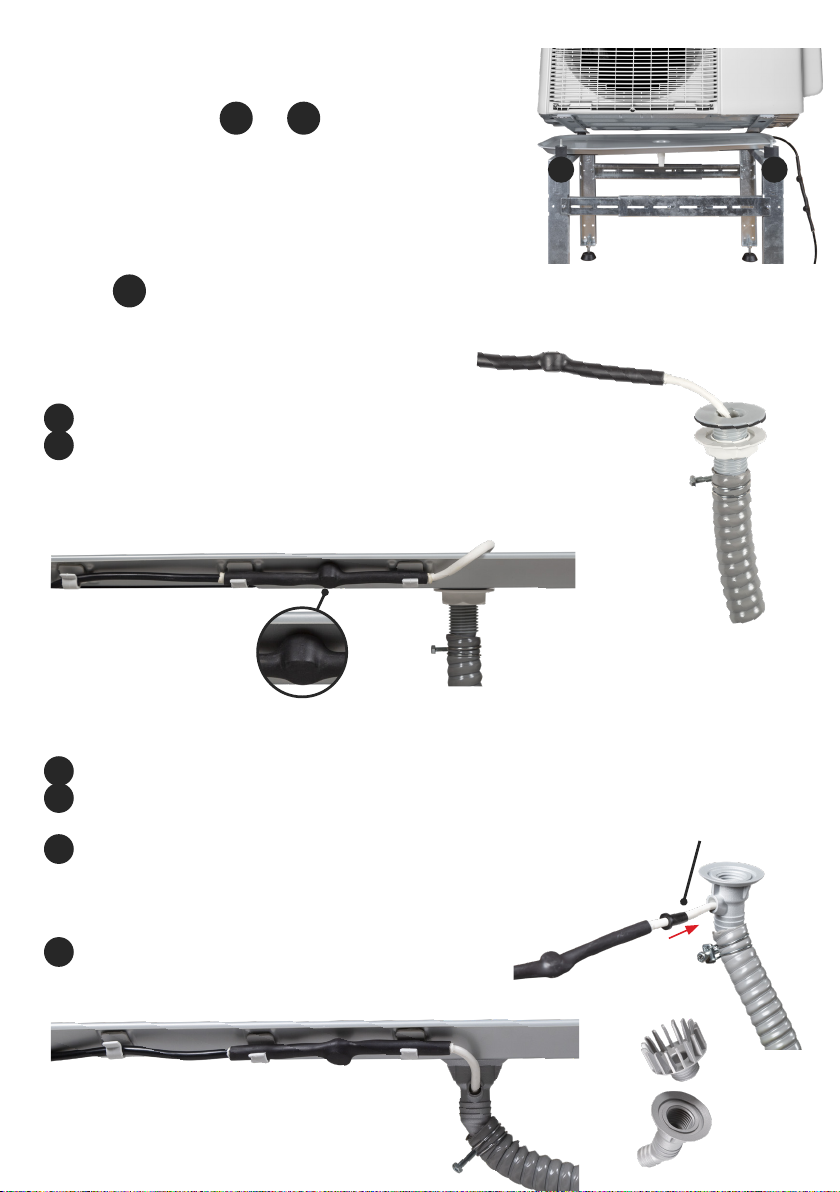

Step E– Fitting the heating pump
Now fit the outdoor unit onto the vibration dampers by moving
the heating pump’s feet holes to the vibration dampers’
threaded rods. When the pump is in place, secure it in the
vibration dampers with flat washers and nuts.
Centre on the rear left-hand corner of the outdoor unit.
For new installation of heating pump
You can check the bottom of the pump to ensure that all the
drainage holes are covered by the tray when it is in place.
Make sure that the stand IS BALANCED
Step F– Connection of electricity
Attach the connection cable to an earthed wall socket.
A suitable fuse is 10A/220 - 240v/50Hz
Tools/equipment:
13 mm box wrench
Screwdriver
Cable puller
Earthed outside wall socket, double

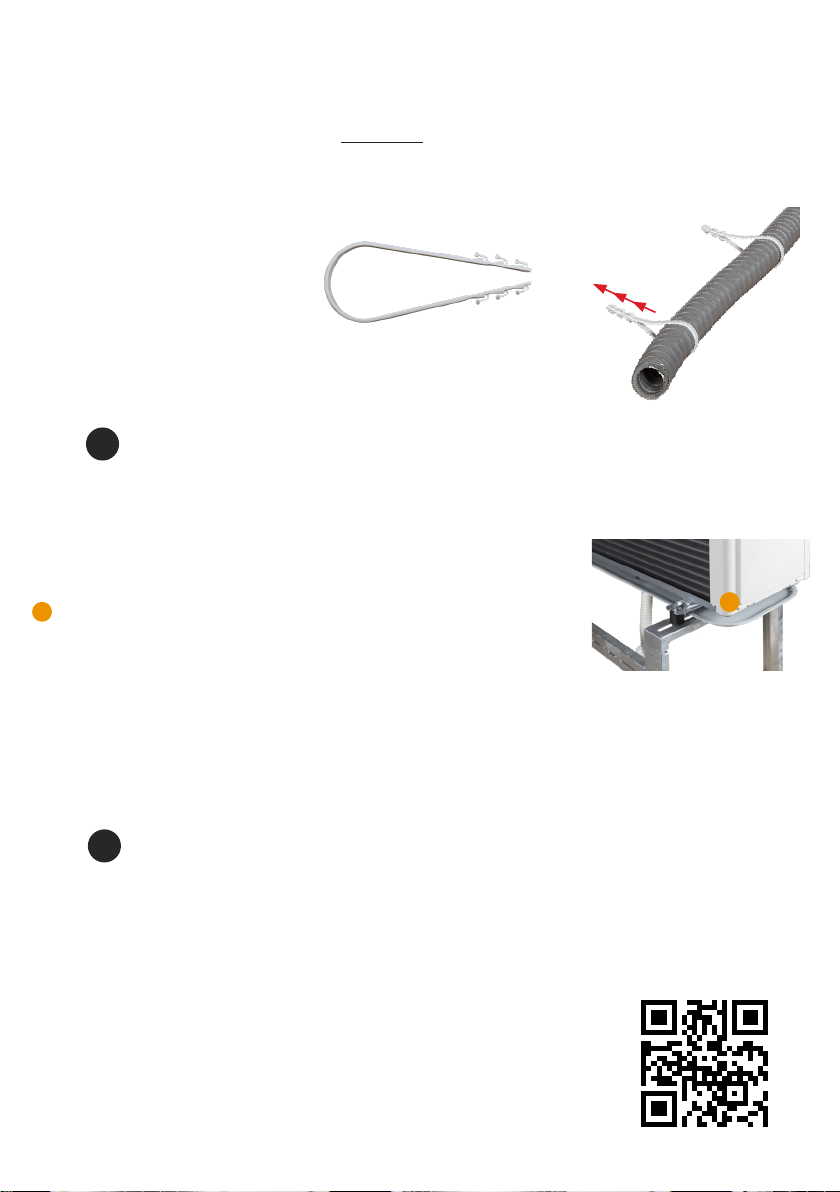

Attach the enclosed hose ties. These are fitted with a maximum of 400 mm of space
between them, with an inclination of approx. 5°. Drill using a 6 mm drill. Then press the
drainage hose into these hose ties. Drainage hose for service water wells, for example
downpipes, external stone caissons or for suitable drains within the building.
Hose tie:
NB: No additional plugs are
needed if you are drilling into
wood/concrete/a tiled wall.
Fixation of the drainage hose to the wall / Ground
Still got questions?
Visit our FAQ SITE

MONTAGEANVISNING
INNEHÅLL
• 1st dräneringstråg
• 1set vibrationsdämpare
• 1st trågadapter med låsskruv och packning
• 1st lågeffekts värmekabel (tillbehörskit)
• 1st isolerad dräneringsslang med slangband (till-
behörskit)
PANCAKE 1, 3 & 4
VÄRMETRÅG

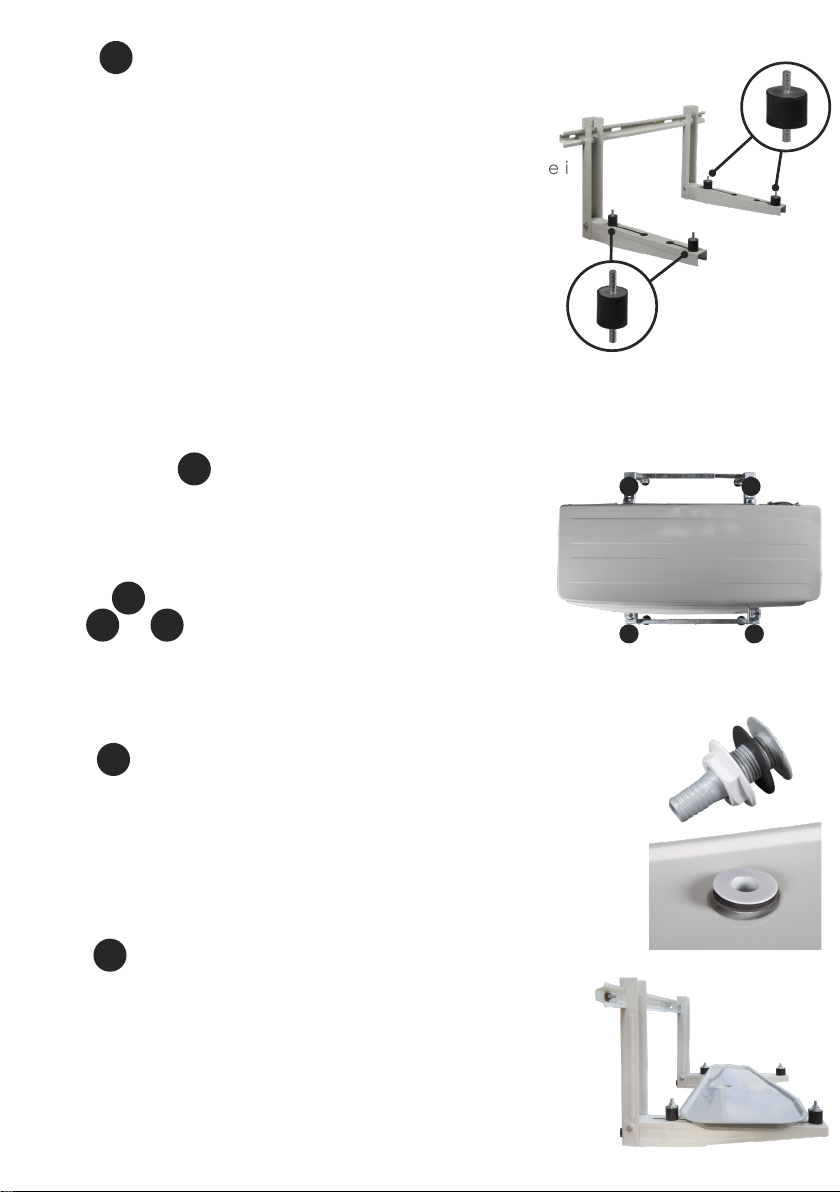

VID Eftermontering på befintlig värmepump
Lossa först värmepumpens befintliga vibrationsdämpare vid
markering 1och montera den nya vibrationsdämparen genom
att föra ner den nedre gängstaven av vibrationsdämparen i
stativet/fästet och spänn åt den med hjälp av en planbricka och
en mutter, dra åt muttrarna måttligt.
Gör detsamma med vibrationsdämparen vid markering 2.
Utför samma åtgärd på vibrationsdämpare 3och 4,men
lås inte muttrarna på ovansidan förren tråget är placerat under
värmepumpen.
6
Vid nyinstallation av värmepump
Moment A– Montage av vibrationsdämpare Tjock
Smal
Dräneringstråget behöver plats mellan stativ/fäste och
värmepump. Börja därför med att fästa vibrationsdämparna i
stativet/fästet där värmepumpens fötter ska stå.
För ner den nedre gängstaven av vibrationsdämparen i
stativet/fästet och spänn åt den med hjälp av en planbricka
och en mutter - gör detta med samtliga vibrationsdämpare.
VIKTIGT! De tjocka vibrationsdämparna ska monteras på
stativ/fästets HÖGRA sida.
Moment B– Fäst den raka trågadaptern
Innan du placerar dräneringstråget på stativet så fäst trågadaptern i
tråget. VIKTIGT är att packningen är på OVANSIDAN av
dräneringstråget. Spänn adaptern med låsskruven (med handkraft).
Vid nyinstallation av värmepump
Moment C– Montage av värmetråget
Placera pancake mellan vibrationsdämparna på
stativet/fästet eller på upphängningarna till
markstativet, med trågadaptern
bakåt och kabeln till höger.
OBS: Om tråget har en trågadapter med en korg, se moment ’D’.
4
3
21

Vid eftermontering på befintlig värmepump
Innan du låser muttrarna 3och 4så placera dräne-
ringstråget under pumpen genom att lätt luta pumpen bakåt
och på så sätt öppna upp tillräckligt med plats för att föra
in tråget framifrån.
7
Moment D– montage av trågadapter
& dräneringskit (tillval)
Skyddshylsa
1. Dra värmekabeln igenom trågadaptern (monterad på tråget).
2. Trä värmekabeln genom dräneringsslangen (lättast med dragvajer)
och för på slangen på trågadaptern, lås därefter fast slangen med en
låsklämma. Fäst värmekabeln i trågets kabelfästen, som det visas på
bilden.
1. Dra skyddshylsan till värmekabelns termostat.
2. Dra värmekabeln genom adapterns nedre del.
Tryck in skyddshylsan i adaptern.
3. Trä värmekabeln genom dräneringsslangen (lättast med dragvajer)
och för på slangen på trågadaptern, lås därefter fast slangen med en
låsklämma. Fäst värmekabeln i trågets kabelfästen, som det visas på
bilden.
4. Placera korgen med gummipackningen genom
trågets utloppshål. Håll adapterns nedre del
under utloppet och skruva ihop de två adapterdelarna.
Montage med den raka adaptern
Montage med adaptern med lövkorg
43

8ClimaLine Pancake Heated Tray | Patent 539 251 | Produced by Climaco Sweden AB | www.climaco.com | [email protected]
Moment E– Montera värmepump
Montera nu utedelen på vibrationsdämparna genom att föra värme-
pumpens fötters hål till vibrationsdämparnas gängstavar.
När pumpen har placerats så spänn fast den i vibrationsdämp-
arna med planbrickor och muttrar.
Centrera med värmetrågets bakre vänster hörn.

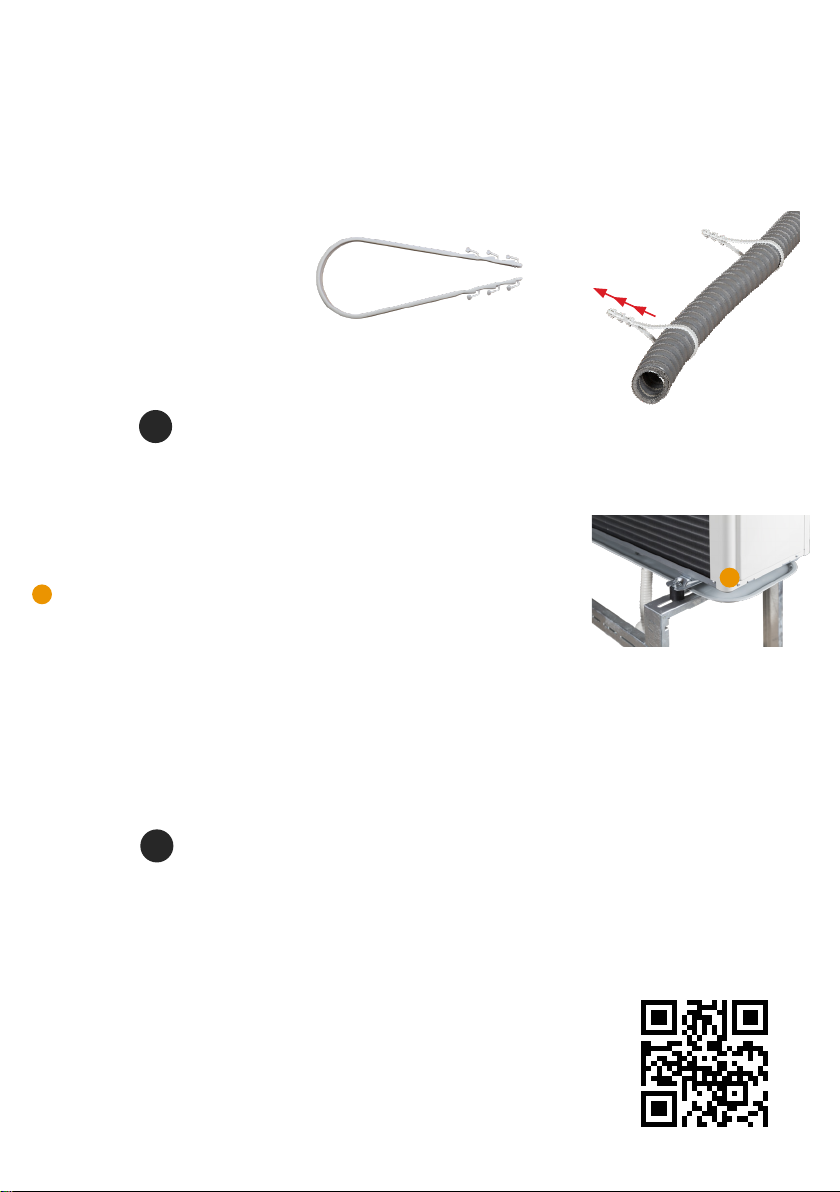

Slangband:
OBS: Ingen extra plugg behövs om
du borrar i trä/betong/tegelvägg.
Montera de medföljande slangbanden. Dessa monteras med max 400mm mellanrum med
ett fall på ca 5°. Borra med 6mm borr. Tryck därefter fast dräneringsslangen i dessa slang-
band. Dräneringsslangen till dagvattenbrunn, tex stuprör, extern stenkista eller till lämpligt
avlopp inne i fastigheten.
Vid nyinstallation av värmepump
Känn gärna efter på pumpens undersida så att samtliga
dräneringshål täcks utav tråget när det lagts på plats!
Kontrollera så stativ/fäste är i våg
Moment F– El-anslutning
Anslut anslutningskabeln till ett jordat vägguttag.
Lämplig säkring är 10A/220 - 240v/50Hz
Verktyg/utrustning:
13mm fast nyckel
Skruvdragare
Kabeldragare
Jordat utomhus-vägguttag, dubbelt
Fästning av dräneringsslangen I VÄGG / MARK
Obesvarade frågor?
Spana in vår FAQ sida

MONTERINGSVEJLEDNING
INDHOLD
• 1 elopvarmet drypbakke
• 1 sæt vibrationsdæmpere
• 1 afløbsstuds med låseskrue og spændeskive
1 varmekabel med lavt effektforbrug (valgfrit sæt)
1 isoleret drænslange med slangebånd (valgfrit sæt)
PANCAKE 1, 3 & 4
VARMEBAKKE

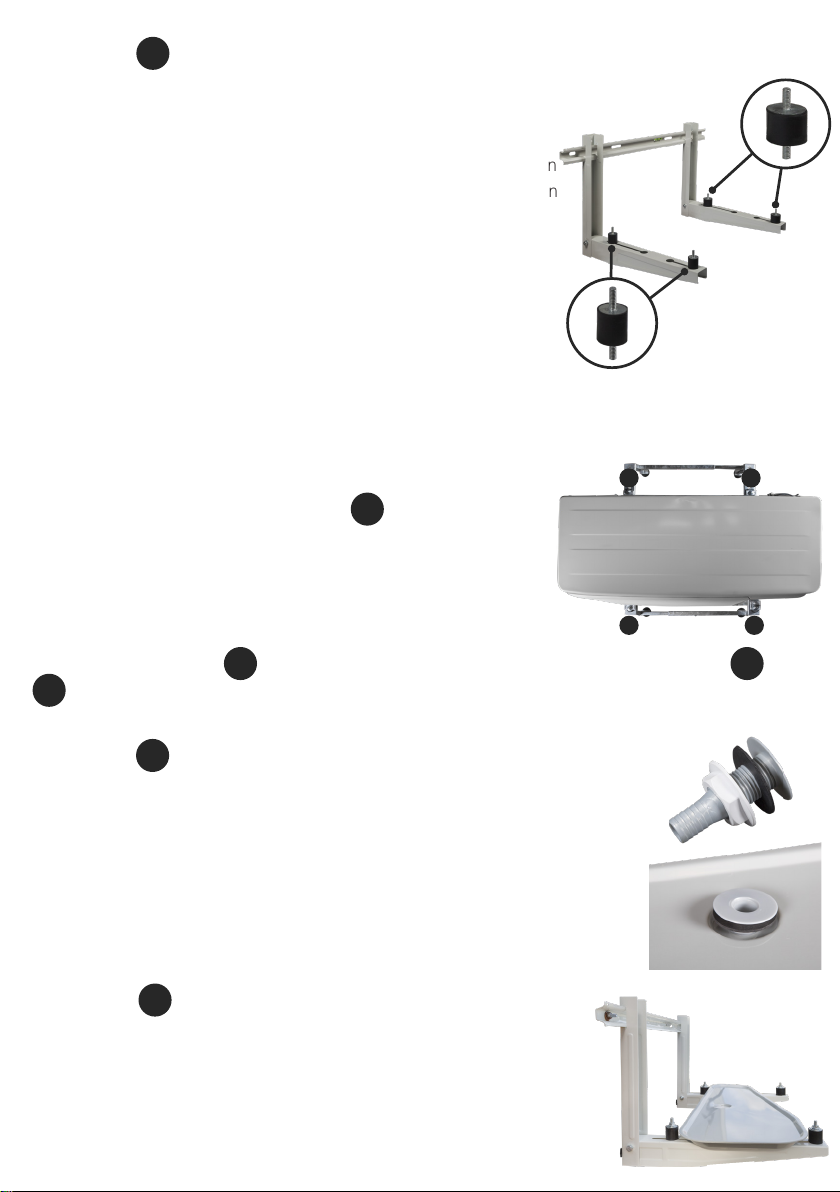

Fjern først varmepumpens eksisterende vibrationsdæmpere
ved markeringen 1 , og montér de nye vibrationsdæmpere
ved at sætte vibrationsdæmperens bundstang ind i jordsta-
tivet/vægophænget og spænde den fast ved brug af en
spændeskive og en møtrik. Spænd møtrikkerne moderat.
Gør det samme med vibrationsdæmperen ved siden af mar-
keringen 2 . Udfør den samme handling på vibrationsdæm-
pere 3 og 4 ,men spænd ikke møtrikkerne på toppen,
før drypbakken er placeret under drænpumpen.
Ved eftermontering på en eksisterende varmepumpe
10
Ved nyinstallation af en varmepumpe
Trin A– Montering af vibrationsdæmpere
Tyk
Tynd
Drypbakken skal have plads mellem stativet og
varmepumpen. Start derfor med at fastgøre vibrationsdæmperne i
konsollen, hvor varmepumpens fødder skal placeres.
Sæt vibrationsdæmperens bundstang ned på stativet,
og spænd den fast ved brug af en spændeskive og en møtrik -
gør det samme med alle vibrationsdæmperne.
VIGTIGT! De tykke vibrationsdæmpere skal monteres
på stativets HØJRE side.
Trin B– Montering af den lige afløbsstuds
Inden du sætter drypbakken på jordstativet, skal du montere afløbsstudsen
i drypbakken. Det er VIGTIGT, at spændeskiven er OVEN på drypbakken.
Spænd afløbsstudsen med låseskruen (med hånden).
Ved montering av ny varmepumpe
Trin C– Montering af varmebakken
Anbring Pancaken mellem vibrationsdæmperne på
væg-/jordstativet eller på konsollen, med
drypbakkensafløbsstuds bagerst og kablet til højre.
Bemærk: Hvis bakken har en afløbsstuds med en kurv, skal du se trin ”D”.
4
3
21

Ved eftermontering på en eksisterende varmepumpe
Inden møtrikkerne 3og 4 spændes, skal drypbakken
placeres under pumpen ved at skråstille pumpen en lille
smule bagtil og dermed give tilstrækkelig plads til at ind-
føre drypbakken fra fronten.
11
Montering med den lige studs
Montering af studs med LEAF-kurv
Trin D– Samling af studs og
(valgfrit) afløbssæt
1. Træk varmekablet gennem afløbsstudsen (monteret på bakken).
2. Træk varmekablet gennem drænslangen (nemmest med trækkablet),
og fastgør slangen til drypbakkens afløbsstuds. Fastgør derefter slangen
med en kabelbinder. Fastgør varmekablet i drypbakkens kabelsokkel,
som vist på billedet.
1. Træk gummityllen tæt på varmekablets termostat.
2. Træk varmekablet gennem studsens nederste del.
Tryk tyllen ind i studsen.
3. Træk varmekablet gennem drænslangen (nemmest med trækkablet), og
fastgør slangen til drypbakkens afløbsstuds. Fastgør derefter slangen med
en kabelbinder. Fastgør varmekablet i drypbakkens kabelsokkel, som vist
på billedet.
4. Sæt kurven med pakningen gennem studsens udløb.
Hold studsens nederste del under udløbet, og
skru stille og roligt de to dele sammen.
Tylle
43

12 ClimaLine Pancake Heated Tray | Patent 539 251 | Produced by Climaco Sweden AB | www.climaco.com | [email protected]
Trin E– Tilpasning til varmepumpen
Montér nu udendørsenheden på vibrationsdæmperne ved at flytte
hullerne i varmepumpens fødder hen til vibrationsdæmpernes
gevindstænger. Når pumpen er på plads, fastgøres den i vibra-
tionsdæmperne ved brug af spændeskiver og møtrikker.
Centrér på udendørsenhedens bageste venstre hjørne.
Slangebånd:
BEMÆRK: Der kræves ingen ekstra
dyvel, hvis du borer i træ/beton/en
flisebelagt væg.
Montér de medfølgende slangebånd. Disse monteres med et maks. interval på 400 mm
med en hældning på ca 5°. Brug et 6 mm bor. Tryk derefter drænslangen ind i disse slang-
ebånd. Drænslange til regnvand, f.eks. afløbsrør, eksterne stenkister eller egnet afløb inde i
ejendommen.
Ved nyinstallation af varmepumpe
Du kan kontrollere bunden af pumpen for at sikre, at alle
afløbshuller er dækket af drypbakken, når den er på plads.
Sørg for, at stativet står VANDRET
Trin F– Tilslutning af strøm
Tilslut forbindelseskablet til en jordet stikkontakt.
En egnet sikring er 10A/220 - 240v/50Hz
Værktøj/udstyr:
13 mm skruenøgle
Skruetrækker
Kabeltrækker
Udendørs stikkontakt med jordforbindelse, dobbelt
Har du flere spørgsmål?
Besøg vores side med OSS
Fästning av dräneringsslangen I VÄGG / MARK

MONTERINGSANVISNING
INNHOLD
• 1 dryppanne
• 1 sett vibrasjonsdempere
• 1 dryppanneadapter med låseskrue og pakning
1 varmekabel, laveffekt (valgfritt sett)
1 isolert dreneringsslange med slangebånd (valg
fritt sett)
PANCAKE 1, 3 & 4
VARMEBRETT

Løsne først varmepumpens eksisterende vibrasjonsdempere
ved markering 1 og monter den nye vibrasjonsdemperen
ved å føre ned den nedre gjengestangen til vibrasjonsdem-
peren i stativet/festet og spenn fast ved hjelp av en flat skive
og en mutter. Trekk mutterne passelig til. Gjør det samme
med vibrasjonsdemperne ved markering 2 .
Gjør det samme med vibrasjonsdemperne 3og 4 ,men
lås ikke mutterne på oversiden før dryppannen er plassert
under varmepumpen.
Ved ettermontering på eksisterende varmepumpe
14
Ved nymontering av varmepumpe
Moment A– montering av vibrasjonsdempere
Dryppannen trenger plass mellom stav/feste og varmepumpe.
Start derfor med å feste vibrasjonsdemperne i stativet/festet
der varmepumpens føtter skal stå.
Før ned den nedre gjengestangen til vibrasjonsdemperen i
stativet/festet og spenn fast ved hjelp av en flat skive og en
mutter. Gjenta med alle vibrasjonsdemperne.
VIKTIG! De tykke vibrasjonsdemperne skal monteres på stati-
vet/festets HØYRE side.
Tykk
Tynn
4
3
21
Moment B– fest det rette trauadapteren
Før du plasserer dryppannen på stativet, festes dryppanneadapteren i dryp-
pannen. Det er VIKTIG at pakningen ligger på OVERSIDEN av dryppannen.
Fest adapteren med låseskruen (får hånd).
Ved nyinstallation af varmepumpe
Moment C– montering av dryppanne
Anbring Pancaken mellem vibrationsdæmperne på
væg-/jordstativet, med drypbakkensafløbsstuds bagerst
og kablet til højre.
Merknad: Hvis brettet har en brettadapter med kurv, se Moment «D»

Ved ettermontering på eksisterende varmepumpe
Før du låser mutterne 3 og 4 plasseres dryppannen
under pumpen ved å lene pumpen bakover og på den
måten åpne opp tilstrekkelig plass til på føre inn
dryppannen forfra.
15
Montering med den rette adapteren
Montere adapteren med LEAF-brett
Moment D– montere adapteren og
(valgfritt) drenasjesettet
Pakning
1. Trekk varmekabelen gjennom dryppanneadapteren.
2. Tre varmekabelen gjennom dreneringsslangen (enklest ved hjelp av
vaier) og før på slangen på dryppanneadapteren. Lås deretter fast slangen
med låseclips. Fest varmekabelen i dryppannens kabelfester, som vist på
bildet.
1. Skyv gummipakningen inntil termostaten på varmekabelen.
2. Før varmekabelen gjennom den nedre delen av adapteren.
Skyv gummipakningen inn i adapteren.
3. Tre varmekabelen gjennom dreneringsslangen (enklest ved hjelp
av vaier) og før på slangen på dryppanneadapteren. Lås deretter fast
slangen med låseclips. Fest varmekabelen i dryppannens kabelfester,
som vist på bildet.
4. Før kurven med pakningen gjennom utløpet på brettet.
Hold den nedre delen av adapteren under utløpet og
skru de to delene forsiktig sammen.
43

16 ClimaLine Pancake Heated Tray | Patent 539 251 | Produced by Climaco Sweden AB | www.climaco.com | [email protected]
Har du flere spørsmål? Besøk vår
side med spørsmål og svar
Moment E– monter varmepumpe
Nå monterer du utedelen på vibrasjonsdemperne ved å lede hulle-
ne i varmepumpens føtter til vibrasjonsdempernes gjengestenger.
Når pumpen er plassert, spennes den fast til vibrasjonsdemperne
med flate skiver og muttere.
Midtstill med dryppannens bakre, venstre hjørne.
Slangebånd:
BS: Ekstra plugg er ikke nødvendig
selv om du borer i vegg med tre/
betong/tegl.
Monter de medfølgende slangebåndene. Disse monteres med maksimalt 400 mm mellom-
rom og med et fall på ca. 5°. Bor med 6 mm bor. Press deretter fast dreneringsslangen i
disse slangebåndene. Dreneringsslangen til overvannsavløp, f.eks. nedløpsrør eller egnet
avløp innendørs.
Ved montering av ny varmepumpe
Feste dreneringsslangen til veggen/bakken
Kjenn gjerne etter på pumpens underside om alle
dreneringshull dekkes av dryppannen når det er lagt
på plass!
Sjekk at stativ/fester er i vater
Moment F– strømtilkobling
Koble ledningen til en jordet stikkontakt.
Egnet sikring er 10 A/220–240 V/50 Hz.
Verktøy/utstyr:
13 mm fastnøkkel
Skrutrekker
Kabeltrekker
Jordet utendørs stikkontakt, dobbel

MONTAGEANWEISUNGEN
INHALT
• 1 beheizte Drainagewanne
• 1 Satz Schwingungsdämpfer
• 1 Wannenadapter mit Sicherungsschraube und Unterlegs-
cheibe
1 Heizkabel mit geringer Leistung (optional. kit)
1 isolierter Drainageschlauch mit Schlauchschelle
(opt. kit)
PANCAKE 1, 3 & 4
KONDENSATWANNE

Entfernen Sie zuerst die vorhandenen Schwingungsdämpfer
der Wärmepumpe an der Markierung 1 und montieren Sie
die neuen Schwingungsdämpfer, indem Sie den unteren Stift
des Schwingungsdämpfers in den Ständer/die Wandhalte-
rung einsetzen und ihn mit einer flachen Unterlegscheibe und
einer Mutter befestigen. Ziehen Sie die Muttern mäßig an.
Wiederholen Sie den Vorgang für den Schwingungsdämpfer
neben der Markierung 2 .
Für die Nachrüstung einer vorhandenen Wärmepumpe
18
Für die Neuinstallation einer Wärmepumpe an einer Wand-/
Bodenhalterung
Schritt A– Montage der Schwingungsdämpfer
Für die Drainagewanne ist ein ausreichender Abstand zwischen
dem Ständer und der Wärmepumpe erforderlich. Daher müssen
zuerst die Schwingungsdämpfer an der Stelle am Ständer/der
Wandhalterung befestigt werden, in die später die Füße der
Wärmepumpe eingesetzt werden. Setzen Sie den unteren Stift
des Schwingungsdämpfers in den Ständer ein und befestigen
Sie ihn mit einer flachen Unterlegscheibe und einer Mutter.
Wiederholen Sie diesen Vorgang für alle Schwingungsdämp-
fer. WICHTIG! Die dicken Schwingungsdämpfer sollten an der
RECHTEN Seite des Ständers montiert werden.
Dick
Dünn
4
3
21
Schritt B– Befestigen des die gerade
Wannenadapters
Bevor Sie die Drainagewanne auf den Ständer setzen, befestigen Sie
den Wannenadapter an der Wanne. Es ist WICHTIG, dass sich die
Unterlegscheibe an der OBERSEITE der Drainagewanne befindet.
Ziehen Sie den Adapter mit der Sicherungsschraube an (von Hand).
Für die Neuinstallation einer Wärmepumpe
Schritt C– Montage der Heizwanne
Setzen Sie die Wanne zwischen den
Schwingungsdämpfern an der Wandhalterung/dem Ständer,
wobei sich der Wannenadapter an der Rückseite
und das Kabel an der rechten Seite befinden muss.
Hinweis: Wenn die Wanne über einen Wannenadapter mit Korb verfügt,
siehe Schritt „D“.
Machen Sie dasselbe mit den die Schwingungsdämpfer 3und
4 , aber ziehen Sie die Muttern an der Oberseite erst an, wenn sich die Wanne unter der
Drainagepumpe befindet.

Für die Nachrüstung einer vorhandenen Wärmepumpe
Bevor die Muttern 3und 4 angezogen werden, setzen
Sie die Drainagewanne unter die Pumpe, indem Sie die
Rückseite der Pumpe leicht kippen und damit einen aus-
reichenden Zwischenraum schaffen, um die Wanne von
vorn einzuschieben.
19
Montage mit dem geraden Adapter
Schritt D– Montage des Adapters und
(optional) Wasserabführungssatzes
Durchführungsdichtung
1. Ziehen Sie das Heizkabel durch den Wannenadapter.
2. Ziehen Sie das Heizkabel durch den Drainageschlauch (am besten mit
einem Kabelzug) und befestigen Sie den Schlauch zuerst am Wannenadapter
und sichern Sie ihn dann mit einem Kabelbinder. Befestigen Sie das Heizkabel
an der Kabelschelle der Wanne wie auf dem Bild gezeigt.
1. Ziehen Sie die Durchführungsdichtung nahe an den Thermostat des Heizkabels.
2. Ziehen Sie das Heizkabel durch das Adapterunterteil.
Drücken Sie die Durchführungsdichtung in den Adapter.
3. Ziehen Sie das Heizkabel durch den Drainageschlauch (am besten
mit einem Kabelzug) und befestigen Sie den Schlauch zuerst am
Wannenadapter und sichern Sie ihn dann mit einem Kabelbinder.
Befestigen Sie das Heizkabel an der Kabelschelle der Wanne wie
auf dem Bild gezeigt.
4. Schieben Sie den Korb mit Dichtung durch den Wannenablauf.
Halten Sie das Adapterunterteil unter den Ablauf und
schrauben Sie die beiden Teile gleichmäßig zusammen.
Montage des Adapters mit LAUB-Korb
43

20 ClimaLine Pancake Heated Tray | Patent 539 251 | Produced by Climaco Sweden AB | www.climaco.com | [email protected]
Schritt E– Einbau der Wärmepumpe
Setzen Sie das Außengerät nun auf die Schwingungsdämpfer, in-
dem Sie ihre Fußlöcher auf die Gewindestangen der Schwingungs-
dämpfer setzen. Wenn sich die Pumpe an der
richtigen Stelle befindet, befestigen Sie die Schwingungsdämpfer
mit flachen Unterlegscheiben und Muttern.
Mitte an der linken Kante hinten des Außengeräts.
Schlauchschelle:
Anmerkung: Beim Bohren in Holz/
Beton/eine geflieste Wand sind keine
zusätzlichen Stopfen erforderlich.
Befestigen Sie die mitgelieferten Schlauchschellen. Diese besitzen einen max. Abstand von
400 mm und sind etwa 5° geneigt. Mit einem 6-mm-Bohrer ein Loch bohren. Drücken Sie
den Drainageschlauch dann in diese Schlauchschellen. Drainageschlauch für Brauchwasser-
brunnen, wie beispielsweise Fallrohre, externe Steinsenkkästen oder für geeignete Abflüsse
im Gebäude.
Für die Neuinstallation einer Wärmepumpe
Befestigung des Ablaufschlauches an der Wand / am Boden
Prüfen Sie an der Unterseite der Pumpe, ob alle
Drainagelöcher von der eingesetzten Wanne
abgedeckt werden.
Dafür sorgen, dass der Ständer STABIL steht
Schritt F– Stromanschluss
Verbinden Sie das Anschlusskabel mit einer geerdeten Steckdose.
Eine geeignete Sicherung ist 10 A/220-240 V/50 Hz
Werkzeuge/Geräte:
13-mm-Ringschlüssel
Schraubendreher
Kabelzug
Geerdete Außensteckdose, doppelt
Haben Sie noch Fragen? Besuchen
Sie unsere FAQ-Seite
