Cocraft 41-1225 User manual

GREAT BRITAIN • CUSTOMER SERVICE tel. [phone] e-mail cus[email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ
5
6
1
4
3
2
7
8
9
10
11
12
13
14
15
16
Ver. 20170105
Tripod
Art.no 41-1225
Please read theentire instruction manual before using theproduct and
then save it for future reference. We reserve theright for any errors in
text or images and any necessary changes made to technical data. In
theevent of technical problems or other queries, please contact our
Customer Services.

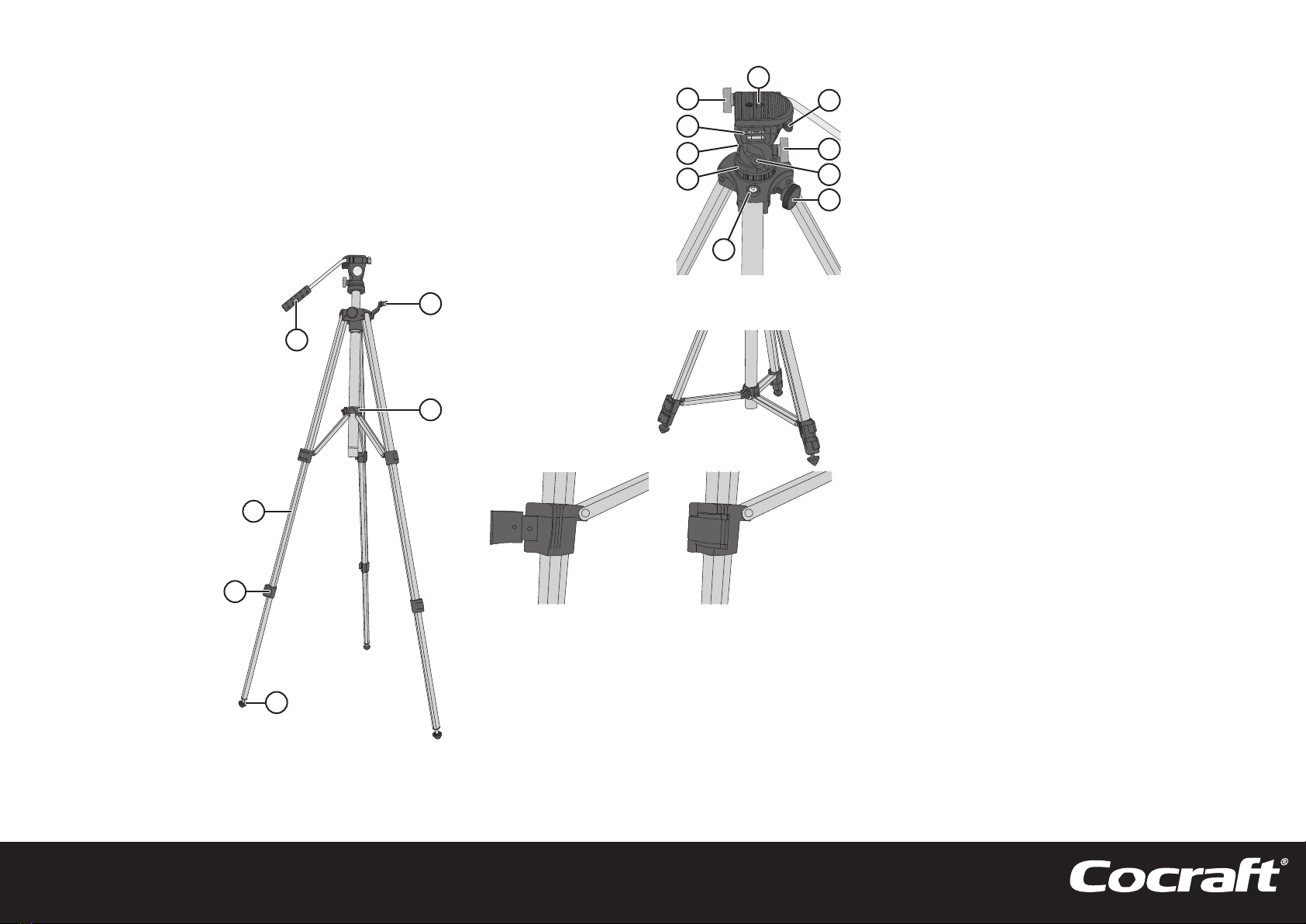

Product description
Assembly
1. Unpack thetripod and remove all packing materials.
1. Handle
2. Legs
3. Leg locks
4. Feet
5. Height adjustment crank
6. Leg spreader lock knob
Operating instructions
1. Make sure that thetripod stands level by using thetripod’s bubble
vial (11), thebubble should be centred within thetarget circle.
Correct any imbalances by adjusting thelength of thefeet (4).
2. Set thehandle’s (1) position by loosening thelock knob (7),
then position thehandle into thedesired position.
Tighten thelock knob.
3. Loosen thelock knob (16) for height adjustment and use
thecrank (5), for precise adjustment, then tighten thelock knob.
4. Adjust thepan position by loosening thelock knob (14).
Use thehandle to rotate thehead into thedesired pan
position and use thegraduated scale on thepanning disc (10)
for greater accuracy.
5. Set thetilt by loosening thelock knob (15) and tilt thehandle to
thedesired position. To help set thetilt level use thebubble vial (8)
and centre thebubble between thebubble lines. Use thegraduated
scale on thetilting disc (9) for amore precise tilt angle.
Care and maintenance
Clean theproduct using alightly moistened cloth. Use only mild
cleaning agents, never solvents or corrosive chemicals.
Responsible disposal
Theproduct should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.
Specications
Height 68−175 cm
Weight 2.1 kg
Material Aluminium
7. Handle adjustment lock knob
8. Measuring instrument bubble vial
9. Graduated scale disc for tilt
10. Graduated scale disc for pan
11. Tripod bubble vial
12. Mounting plate
13. Mounting plate release catch
14. Pan lock knob
15. Tilt lock knob
16. Height adjustment lock knob
2. Loosen thelock knob (6) and
spread thelegs out (2) completely.
Tighten thelock knob.
3. Open theleg locks. 4. Extend thelegs to thedesired
length and lock theleg locks.
5. Slide themounting plate release catch (13) to theside in order to
release themounting plate (12).
a) Lift off themounting plate and screw its fixing screw to your
instrument to fasten it.
b) Refit themounting plate back into place and slide therelease
catch back into its locked position, making sure that it is secure.

SVERIGE • KUNDTJÄNST tel [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
5
6
1
4
3
2
7
8
9
10
11
12
13
14
15
16
Ver. 20170105
Stativ
Art.nr 41-1225
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt
ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst.
Produktbeskrivning
Montering
1. Packa upp stativet och avlägsna emballaget.
1. Handtag
2. Ben
3. Snäpplås
4. Fot
5. Vev för höjdjustering
6. Låsvred för att fälla ut benen
Användning
1. Kontrollera att stativet står ivåg med hjälp av libellen (11), bubblan
ska vara centrerad icirkeln på fönstret. Korrigera genom att ändra
benens längd med de justerbara fötterna (4).
2. Ställ in handtagets (1) position genom att lossa låsvredet (7),
vrid handtaget till önskad position. Dra åt låsvredet.
3. Lossa låsvredet (16) för höjdjustering och finjustera höjden med
veven (5), dra åt låsvredet.
4. Justera den horisontella positionen för mätinstrumentet genom att
lossa låsvredet (14). För handtaget isidled och dra åt låsvredet vid
önskad position, här kan den horisontella gradskivan (10) vara till hjälp.
5. Ställ in den vertikala positionen genom att lossa på låsvredet (15),
pressa handtaget uppåt eller nedåt för att hitta önskad position.
Om det vertikala läget ska vara ivåg kan du använda libellen (8),
bubblan ska vara mellan strecken på fönstret. Om annan position
önskas kan den vertikala gradskivan (9) vara till hjälp.
Skötsel och underhåll
Rengör produkten med enlätt fuktad trasa. Använd ettmilt rengörings-
medel, aldrig lösningsmedel eller frätande kemikalier.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specikationer
Höjd 68−175 cm
Vikt 2,1 kg
Material Aluminium
7. Låsvred för handtagsjustering
8. Libell för mätinstrument
9. Vertikal gradskiva
10. Horisontell gradskiva
11. Libell för stativ
12. Fästplatta för mätinstrument
13. Spärr för fästplatta
14. Låsvred för horisontalläge
15. Låsvred för vertikalläge
16. Låsvred för höjdjustering
2. Lossa låsvredet (6) och vik ut
benen (2) helt. Dra åt låsvredet.
3. Öppna snäpplåsen (3). 4. Dra ut benen till önskad
längd och stäng sedan
snäpplåsen.
5. Tryck spärren (13) isidled för att frigöra fästplattan (12).
a) Lyft av plattan och fäst ditt mätinstrument genom att skruva
fast det med skruven ifästplattan.
b) Sätt plattan på plats genom att åter trycka spärren isidled,
se till att den hakar iordentligt.

NORGE • KUNDESENTER tel [phone] fax [phone] e-post [e-mail] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
5
6
1
4
3
2
7
8
9
10
11
12
13
14
15
16
Ver. 20170105
Stativ
Art.nr. 41-1225
Les brukerveiledningen grundig før produktet tas ibruk og ta vare på
den for framtidig bruk. Vi reserverer oss mot ev. feil itekst og bilde,
samt forandringer av tekniske data. Ved tekniske problemer eller
spørsmål, ta kontakt med vårt kundesenter.
Produktbeskrivelse
Montering
1. Pakk ut stativet og løsne emballasjen.
1. Håndtak
2. Bein
3. Hurtiglås
4. Fot
5. Sveiv for høydejustering
6. Lås for utfolding av beina
Bruk
1. Kontroller at stativet står vannrett med hjelp av libellen (11).
Boblen skal være sentrert isirkelen på vinduet. Korrigere den
ved åendre lengden på beina på stativet.
2. Still inn håndtakets (1) posisjon ved åløsne på låserattet (7)
og drei håndtaket til ønsket posisjon. Trekk til låsespaken.
3. Løsne låserattet (16) for høydejustering og finjuster høyden med
sveiven (5). Trekk til låserattet.
4. Juster den horisontale posisjonen for måleinstrumentet ved åløs-
ne på låserattet (14). Før håndtaket sideveis og trekk til låserattet
ved ønsket innstilling. Her kan den horisontale gradeskiven (10)
være til hjelp.
5. Still inn den vertikale posisjonen ved åløsne på låserattet (15).
Press håndtaket oppover eller nedover for åfinne ønsket posisjon.
Hvis den vertikale innstillingen skal være vannrett kan du bruke
libellen (8). Boblen skal være mellom streken på vinduet.
Hvis man ønsker enannen innstilling kan den vertikale
gradeskiven (9) være til hjelp.
Stell og vedlikehold
Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel,
aldri løsningsmidler eller etsende kjemikalier.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Hvis du er usikker, ta kontakt med lokale myndigheter.
Spesikasjoner
Høyde 68−175 cm
Vekt 2,1 kg
Materiale Aluminium
7. Låseratt for justering av håndtak
8. Libelle for måleinstrument
9. Vertikal gradeskive
10. Horisontal gradeskive
11. Libelle for stativ
12. Festeplate for måleinstrument
13. Sperre for festeplate
14. Låseratt for horisontalposisjon
15. Låseratt for vertikalposisjon
16. Låseratt for høydejustering
2. Løsne på låsen (6) og
fold ut beina (2) helt.
Dra til låsespaken.
3. Åpne sneppertlåsen (3). 4. Trekk ut beina til ønsket
lengde og steng deretter
sneppertlåsen.
5. Trykk sperren (13) på tvers for åfrigjøre festeplaten (12).
a) Løft av platen og fest måleinstrumentet vet åskru det fast
med skruen på festeplaten.
b) Sett platen på plass igjen ved åtrykke sperren sidelengs.
Se til at den huker seg ordentlig fast.

SUOMI • ASIAKASPALVELU puh. 020 111 2222 sähköposti asiakaspalvelu@clasohlson. kotisivu www.clasohlson. osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
5
6
1
4
3
2
7
8
9
10
11
12
13
14
15
16
Ver. 20170105
Jalusta
Tuotenro 41-1225
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin.
Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen
tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Tuotteen kuvaus
Asennus
1. Ota jalusta pakkauksesta ja poista pakkausmateriaalit.
1. Kahva
2. Jalka
3. Napsautuslukko
4. Jalkaosa
5. Korkeudensäädön kampi
6. Jalkojen avaamisen lukitsin
Käyttö
1. Varmista libellin (11) avulla, että jalusta on vaaterissa. Kuplan tulee
olla ikkunassa näkyvän ympyrän keskellä. Korjaa muuttamalla
jalkojen pituuksia säädettävillä jalkaosilla (4).
2. Säädä kahvan (1) asento avaamalla lukitsin (7) ja kääntämällä
kahva sopivaan asentoon. Kiristä lukitsin.
3. Avaa korkeudensäädön lukitsin (16) ja hienosäädä korkeus
kammella (5). Kiristä lukitsin.
4. Säädä mittauslaitteen vaakataso avaamalla lukitsinta (14).
Liikuta kahvaa sivusuunnassa ja lukitse lukitsin sopivaan asentoon.
Voit käyttää apuna vaakatason astelevyä (10).
5. Säädä pystytaso avaamalla lukitsin (15) ja painamalla kahvaa
ylös- tai alaspäin. Jos pystytason tulee olla vaaterissa, voit käyttää
libelliä (8). Kuplan pitää olla ikkunan viivojen välissä. Jos haluat
muun asennon, voit käyttää apuna pystytason astelevyä (9).
Huolto ja ylläpito
Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta.
Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
Kierrättäminen
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Korkeus 68–175 cm
Paino 2,1 kg
Materiaali Alumiini
7. Kahvan säädön lukitsin
8. Mittauslaitteen libelli
9. Pystytason astelevy
10. Vaakatason astelevy
11. Jalustan libelli
12. Mittauslaitteen kiinnityslevy
13. Kiinnityslevyn lukitus
14. Vaakatasotilan lukitsin
15. Pystytasotilan lukitsin
16. Korkeudensäädön lukitsin
2. Avaa lukitsin (6) ja taita jalat (2)
kokonaan auki. Kiristä lukitsin.
3. Avaa napsautuslukot (3). 4. Vedä jalat sopivan pituisiksi
ja sulje sen jälkeen
napsautuslukot.
5. Vapauta kiinnityslevy (12) painamalla lukituksia (13) sivusuunnassa.
a) Nosta levy ja kiinnitä mittauslaite ruuvaamalla se kiinni ruuvilla
kiinnityslevyyn.
b) Laita levy paikalleen painamalla lukituksia sivusuunnassa.
Varmista, että levy kiinnittyy kunnolla.

DEUTSCHLAND • KUNDENSERVICE Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
5
6
1
4
3
2
7
8
9
10
11
12
13
14
15
16
Ver. 20170105
Stativ
Art.Nr. 41-1225
Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen
und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen
und Änderungen behalten wir uns vor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.
Produktbeschreibung
Montage
1. DasStativ auspacken und dieVerpackung entfernen.
1. Griff
2. Beine
3. Klemme
4. Fuß
5. Drehregler zur
Höheneinstellung
6. Drehregler zum Ausklappen
der Beine
Benutzung
1. Mithilfe der Libelle (11) sicherstellen, dass dasStativ im Gleichgewicht
ist. Hierfür muss sich dieBlase in der Mitte des Kreises befinden.
Anpassungen können vorgenommen werden, indem dieLänge
der Füße (4) geändert wird.
2. DiePosition des Griffs (1) einstellen, indem der Drehriegel (7)
gelöst wird und der Griff in diegewünschte Position gedreht wird.
Den Drehriegel festziehen.
3. Den Drehriegel für dieHöheneinstellung (16) lösen und dieHöhe
mit der Kurbel (5) anpassen. Danach den Drehriegel wieder festdrehen.
4. Diewaagerechte Position für dasMessinstrument wird eingestellt,
indem der Drehriegel (14) gelöst wird. Den Griff seitlich schwenken
und den Drehriegel in der gewünschten Position wieder anziehen.
Diewaagerechte Winkelskala (10) kann dabei helfen, diegewünschte
Position einzustellen.
5. Diesenkrechte Position für dasMessinstrument wird eingestellt,
indem der Drehriegel (15) gelöst wird. Den Griff nach oben oder
unten führen, um diegewünschte Position zu erreichen. Wenn
diesenkrechte Position im Gleichgewicht sein soll, kann dieLibelle
(8) benutzt werden: dieBlase muss sich zwischen den Strichen
im Fenster befinden. Für eine andere Position kann diesenkrechte
Winkelskala (9) zurate gezogen werden.
Pege und Wartung
DasProdukt mit einem leicht befeuchteten Tuch reinigen.
Ein sanftes Reinigungsmittel verwenden, keine scharfen
Chemikalien oder Reinigungslösungen.
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen.
Weitere Informationen sind von der Gemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.
Technische Daten
Höhe 68–175 cm.
Gewicht 2,1 kg
Material Aluminium
7. Drehriegel für dieGriffeinstellung
8. Libelle für Messinstrument
9. Senkrechte Winkelskala
10. Waagerechte Winkelskala
11. Libelle für Stativ
12. Steckhalterung für
Messinstrument
13. Arretierung für Steckhalterung
14. Drehriegel für waagerechte
Arretierung
15. Drehriegel für senkrechte
Arretierung
16. Drehriegel zur Höheneinstellung
2. Den Drehriegel (6) lösen
und dieBeine (2) vollständig
ausklappen. Den Drehriegel
festziehen.
3. DieKlemmen (3) öffnen. 4. DieBeine auf diegewünschte
Länge herausziehen und dann
dieKlemmen schließen.
5. DieArretierung (13) eindrücken, um dieSteckhalterung (12) zu lösen.
a) DieSteckhalterung abnehmen und dasMessinstrument
daran festschrauben.
b) DieSteckhalterung wieder anbringen, indem dieArretierung
eingedrückt wird. Sicherstellen, dass dieArretierung einrastet.
