Collection C Living Wave 8920/050 User manual

1051271-06.01.20
BY
Alle Aufbauanweisungen nden Sie auch unter www.collection-c.de unter Downloads!
All assembly instructions are available for download on www.collection-c.de!
WAVE
Aufbauanweisung
Assembly instruction
- Drehtürenschränke
- hinged-door wardrobe



 !"#
$%&!''
(!")!'"
*!!'(
"+
"
$,"+"-
*!
!$.
(!/0%"
1'2"3
.
0!&4"'*5*
"')%!2)
"
4,"6-"7!
).
0896
%.
#'.
6//:
#!'1'
;%2+%$"

)




 
!
!"#$"
"
%
 
"&'('
%
)"
*+),+++--
"
#
""%
)&./
&%
"%


"

D
GB
2
Bitte aufbewahren.
Keep this information for further reference.

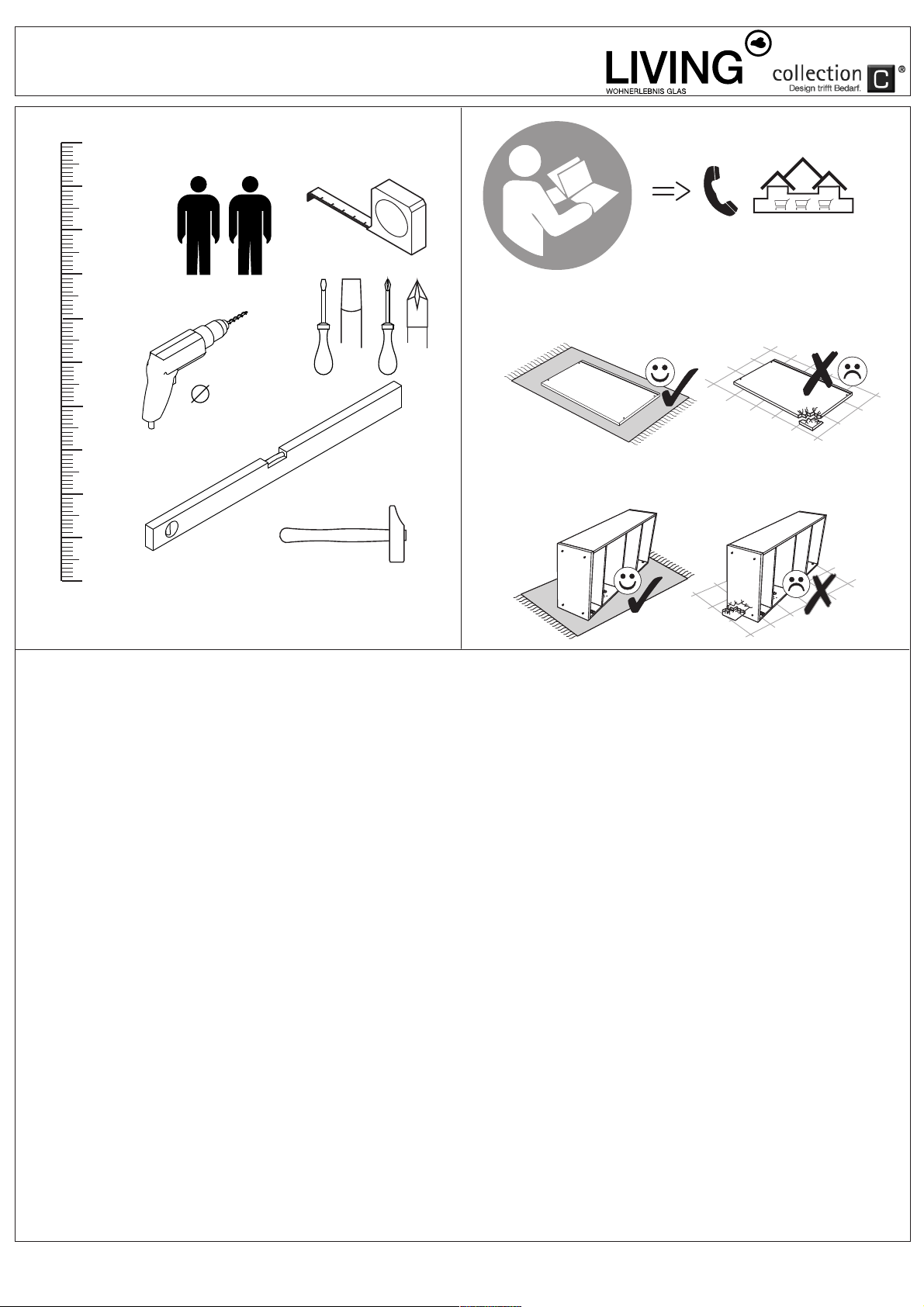

WAVE
BY

70 80
10 90
20 100
30 40 50 60
0 mm
2 Personen / 2 person
1234567
cm
8
Inhaltsverzeichnis / contents:
3









BY
WAVE
?
Collection C
02-03 Allgemeines / introduction
04 Übersicht Drehtürenschränke / overview hinged-door wardrobe

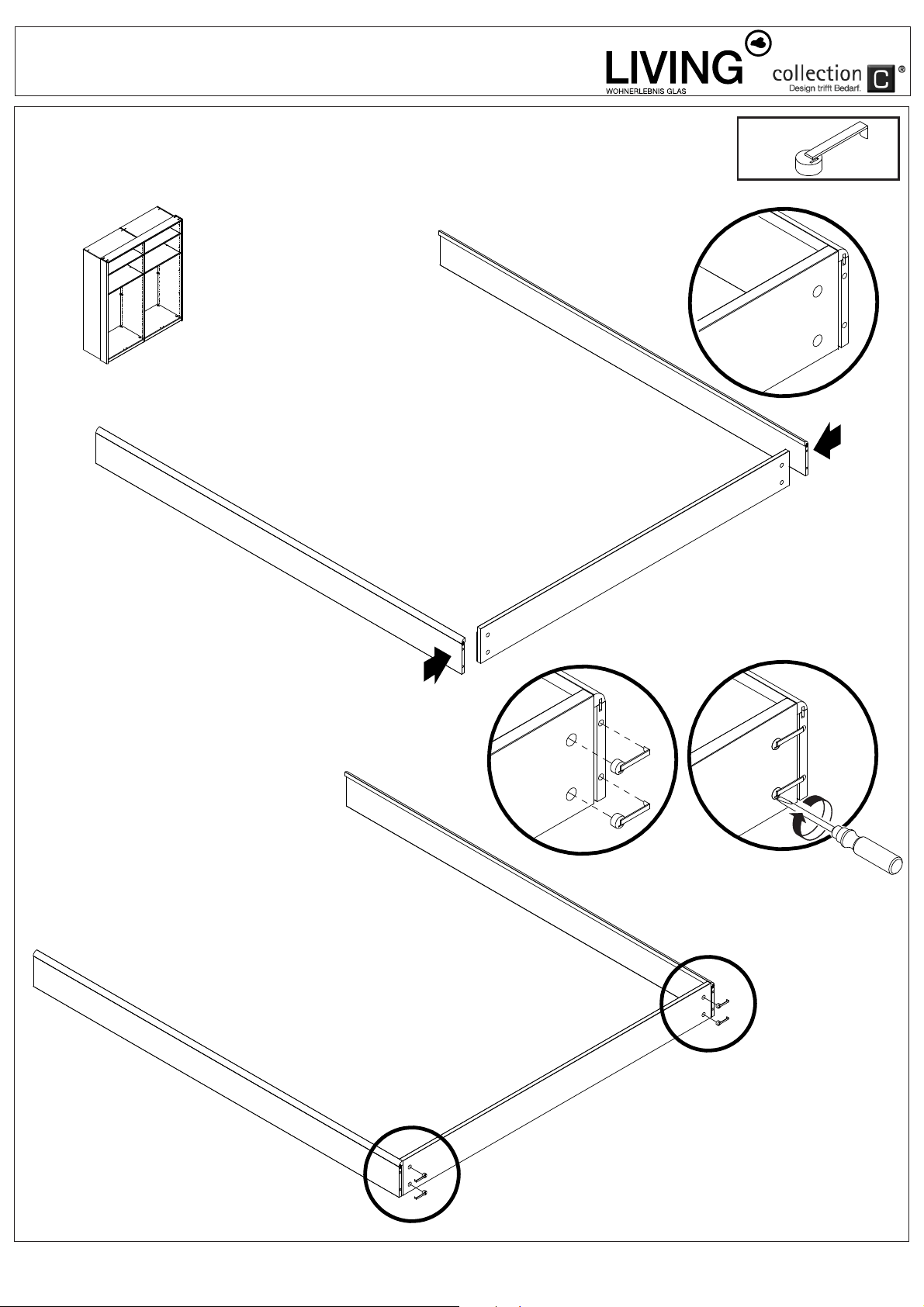

05 Montage Außenseiten / assembly of sides
06 Montage Mittelseiten / assembly centre partition
07-08 Montage Korpus - Drehtürenschrank 4-türig / assembly of elements - hinged-door wardrobe_4doors
09 Kippsicherung / tilting protection
10 Montage Böden und Kleiderstange / assembly of shelves and hanging rails
11-12 Montage Passepartout /assembly passepartout
13 Montage Türen / assembly doors
14 Montage Griffe / assembly of handles
15 Türen einstellen / adjustment doors
16 Einbaumittelseite / build-in centre partition
17 Ablageboden ausziehbar / pull-out shelf
18-19 Wäschauszug / drawer for laundry
20 Schuhrost / shoe rack
21 Hosenauszug / trousers excerpt
22 Korb chrom ausziehbar / pull-out basket
23 Krawatten- und Gürtelhalter ausziehbar / tie- and belt holder extensible
24 Krawatten- und Gürtelhalter / tie- and belt holder
25 Kleiderstange ausziehbar / telescopic hangingrail
26 Kleiderbügel drehbar / coathanger rail for shelf rotarable
27-28 Kleiderlift / clothes lift
29 Schrankinnenspiegel / inside mirror for wardrobes
30 Hinweis Beleuchtung / info lighting
31 Beleuchtung Übersicht / lighting
32-35 Verkabelung Passepartout / cabling passepartout
36-38 Montage LED-Aufsatzleuchte und Verkabelung / assembly LED attachment light and cabling
39-40 LED-Einlegebodenbeleuchtung mit Bewegungsmelder / LED lighting with motion detector
41 LED-Einlegebodenbeleuchtung mit Batterie / LED lighting with battery
42 Kundeninformation / customer info
43 Pflegeanleitung / care instruction
44 Reklamationsbericht / complaint report

4
BY
WAVE

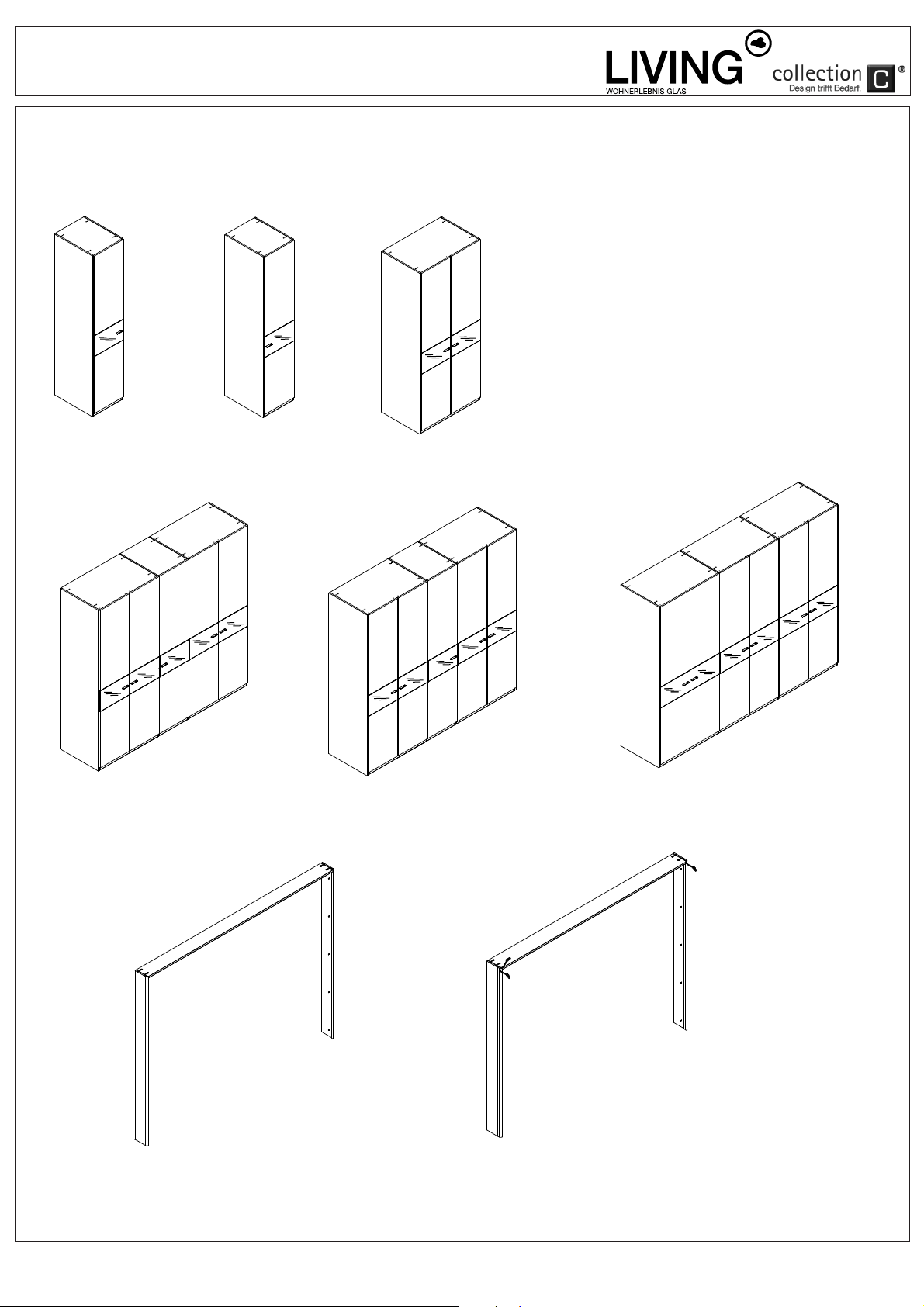

Übersicht Drehtürenschränke / overview hinged-door wardrobe
8920/050 8920/051 8920/100
8920/250 8920/251 8920/300
8924/050
8924/100
8924/150
8924/200
8924/250
8924/300
8924/350
8921/050 8921/051 8921/100
8925/050
8925/100
8925/150
8925/200
8925/250
8925/300
8925/350

links / left
1018465
A
rechts / right
4x
1018465
A4x
A
A
A
A
A
A
A
A
A
unten / bottom
unten / bottom
Montage Außenseiten / assembly of sides
5
BY
WAVE

180°
1018465
A8x
1018464
B4x
B
B
B
B
A
A
A
AA
A
A
A
A
B
A
B
A
unten / bottom
unten / bottom
6

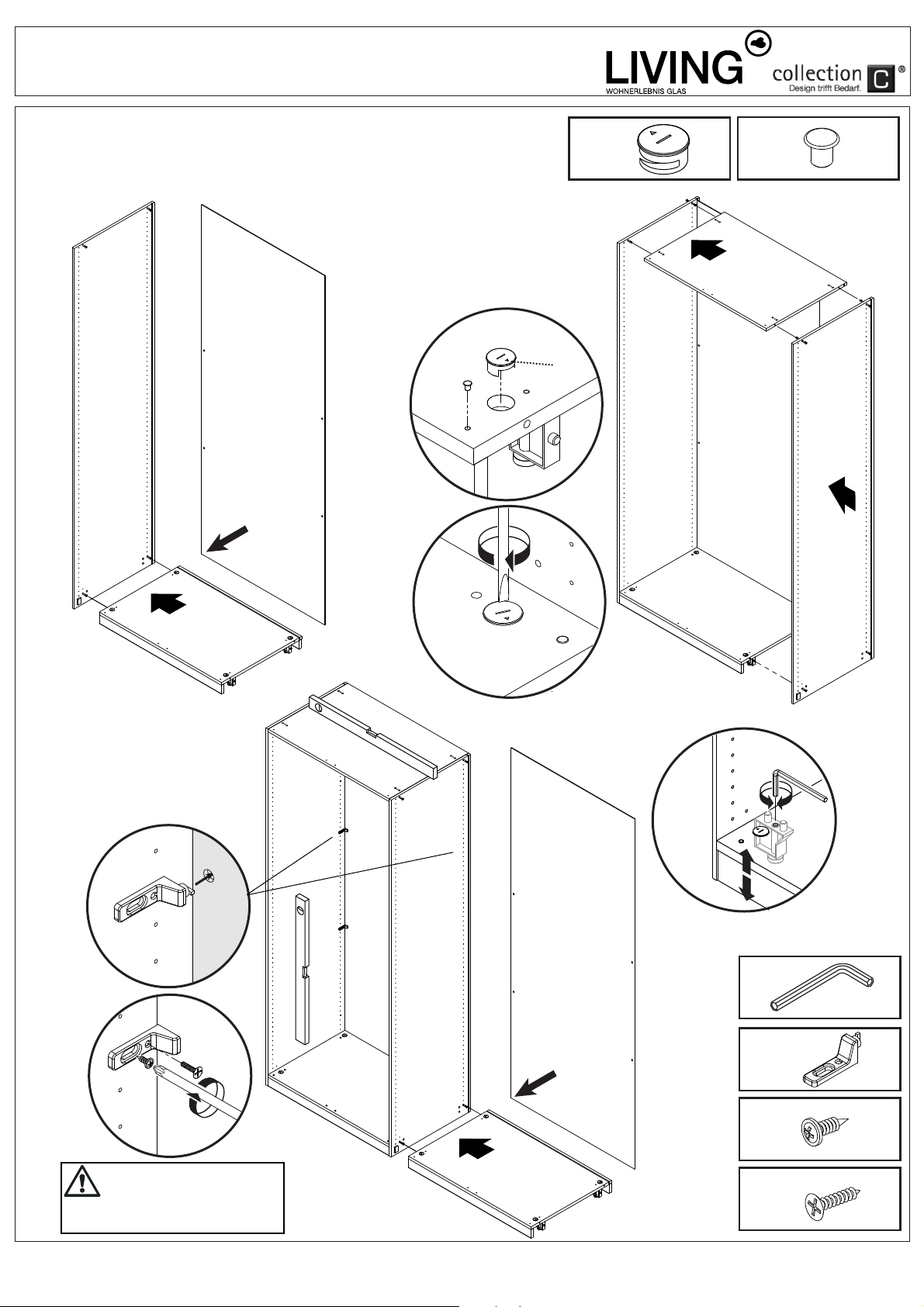

Montage Mittelseiten / assembly centre partition
BY
WAVE

C
!
H
180° C
1018487
E4x
1017761
F4x
1017664
G4x
4,0x13
3,5x17
1050356
D12x
1018205
C12x
5mm
D
CC
CC
CC
CC
G
F
E
1000449
H1x
Mittelseite / centre partition
CC
CC
Schraube G eindrehen.
Schrank erst ausrichten, dann
then screw in screw G.
First adjust the wardrobe
Ausrichten / adjustment
2
3
7
Außenseiten links / side left
Montagebeispiel- Drehtürenschrank 4-türig
Example - hinged-door wardrobe / 4 doors
Montage Korpus / assembly of elements
1
BY
WAVE

C
!
180°
C
1050356
D
1018205
C
5mm
D
CC
C
C
D
4x
1018487
E4x
1017761
F4x
1017664
G4x
4,0x13
3,5x17
1000449
H1x
G
F
E
D
H
Ausrichten / adjustment
Schraube G eindrehen.
Schrank erst ausrichten, dann
then screw in screw G.
First adjust the wardrobe
4
5
8
12x
BY
WAVE

1001582
N 2x
1018225
O 2x
6,0x110
Ø8mm
O
N
Ø8mm
L
L
O
N
1018214
L2x
1017698
4xM
4,0x15
M
L
L
M
M
Montagebeispiel / example

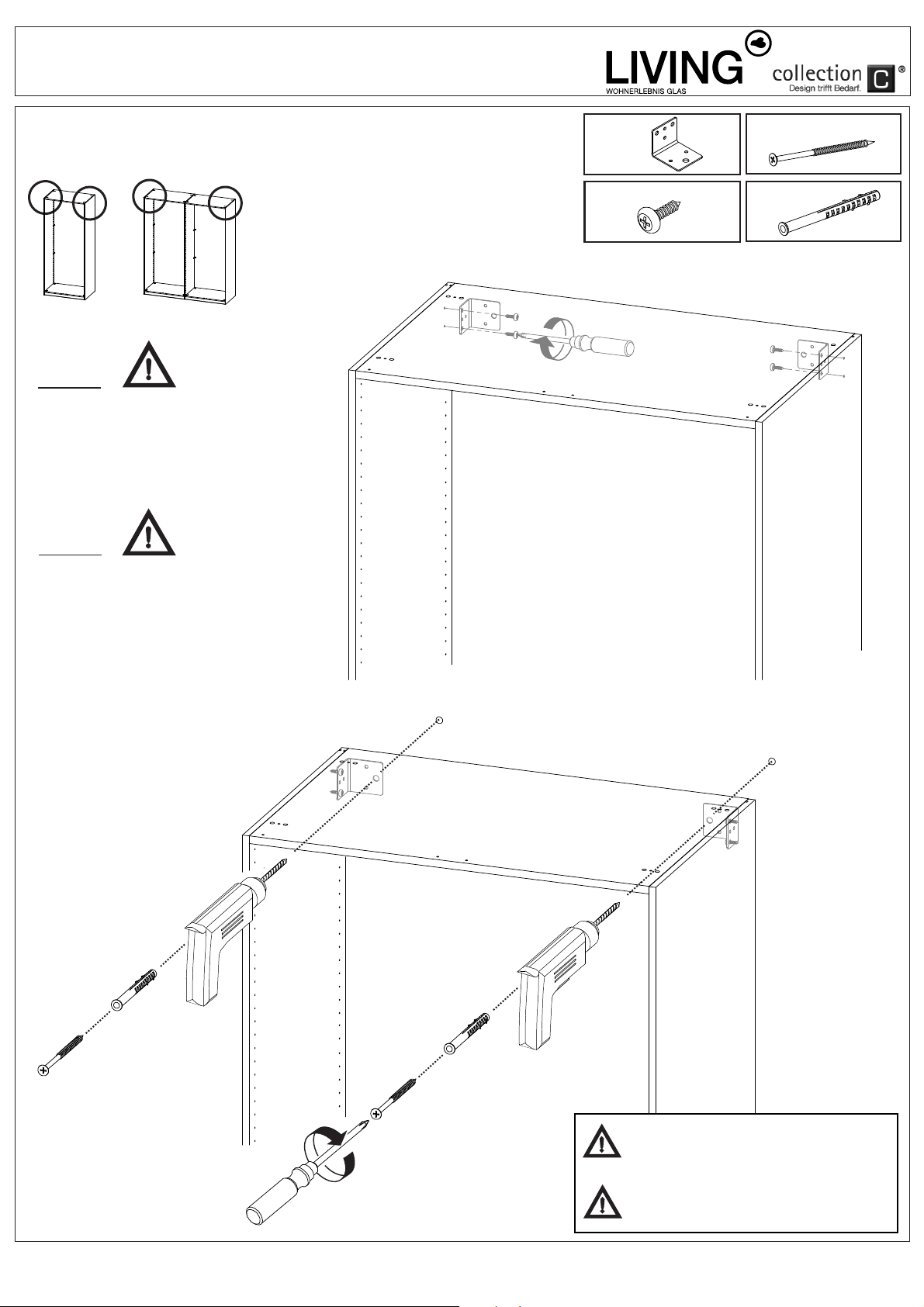

Kippsicherung / tilting protection
Achtung!
Das beiliegende Montagematerial (Schrauben und
Wanddübel) ist nur für Massivwände geeignet.
Informieren Sie sich vor der Wandmontage über
das geeignete Montagematerial für Ihre Wand.
Für die Befestigung an z.B.:
Gasbeton,-Rigips,- oder Hohllochziegelwänden
ist das entsprechende Montagematerial vom
Kunden zu beschaffen.
Different wall materials require different types of
Use fixing devices suitable for the
Included fixing devices are only for solid walls.
home. For advice on suitable fixing system,
Caution!
fixing devices.
Use fixing devices suitable for the walls in your
contact your local specialized dealer.
Die Anschlusskabel der Leuchten bzw.
Kabel für Elektrogeräte müssen vor dem
lighting must be moved.
Before fixing the tilting protection
Befestigen der Korpusse verlegt werden.
the connecting leads of the
... 1
2
BY
WAVE
9

10
Montage Böden und Kleiderstange /
Montagebeispiel / example
1019273
16xS
1017723
4xQ
1018475
4xP
M6x40
P
G
Q
1017664
G8x
3,5x17
S
1000927
T16x
3,5x13
1002546
U4x
6mm
U
T
S
S
G
A
B
assembly of shelves and hanging rails
1
2
34
BY
WAVE
4x / Boden - shelf

Montage Passepartout / assembly passepartout
1018211
J4x
BY
WAVE
1
2
Montagebeispiel- Drehtürenschrank 4-türig
Example - hinged-door wardrobe / 4 doors
J
J
J
J
J
J
AB
11

BY
WAVE
3
12
K
4
K
4,0x35
14x
1017757
K
KKK
KK
K
K
KK
K
K
K

13
Griffe / handles
adjustment doors
Montage Türen / assembly doors
Montagebeispiel / example
BY
WAVE
"KLICK"
1.
2.
Tür / door
1018370
b
4x
1018366
a 4x
innen / inside
Tür / door
a
b
Tür links-
Fugenband aufkleben.
Left door -
stick on joint tape.
AB
C
S. 20
Türen einstellen /
S. 21

14

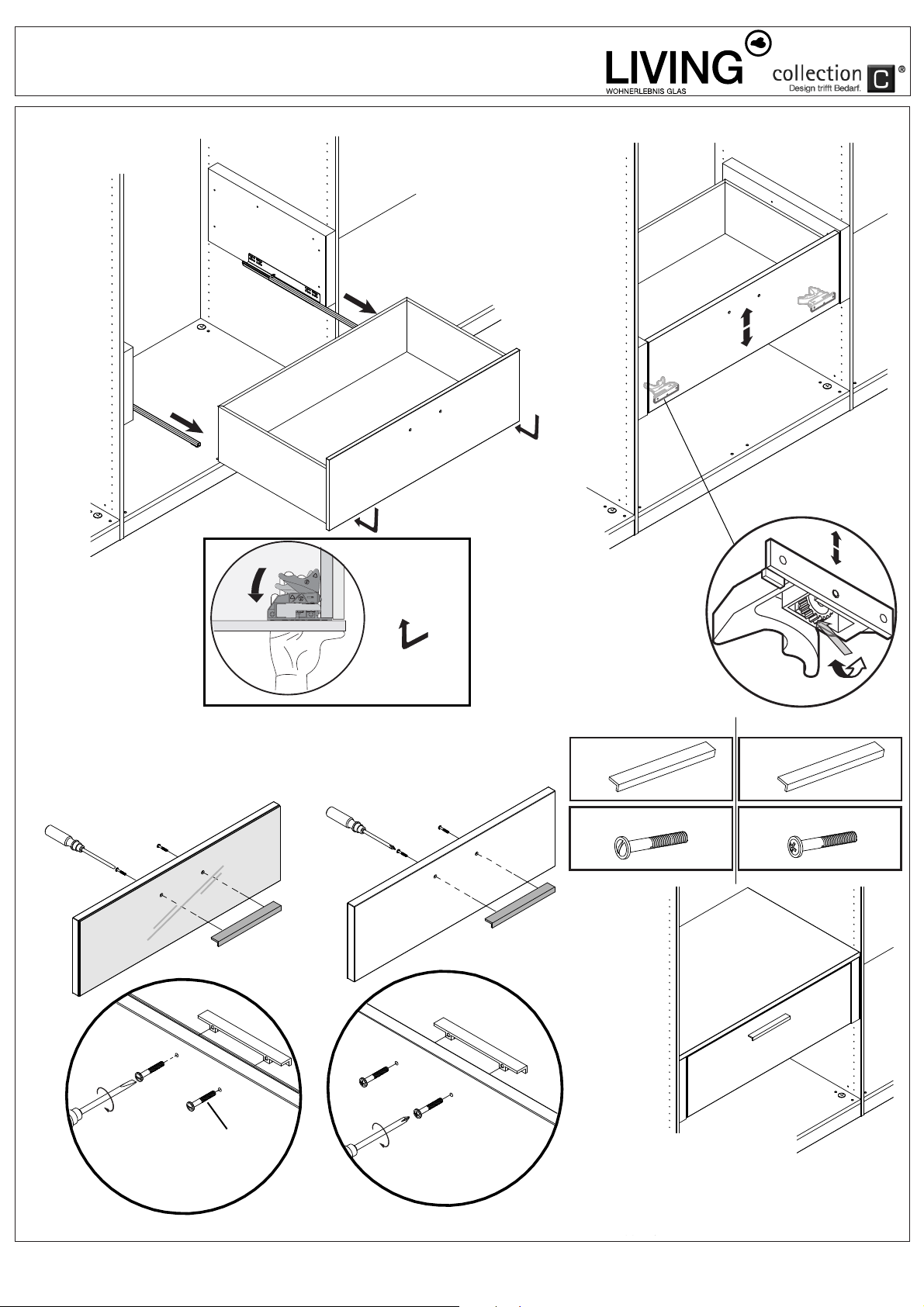

Montage Griffe / assembly of handles
1017716
W 2x
M4,0x27
1051211
X1x
BY
WAVE
W
W
90mm
X

1018366
a 1x
Türen einstellen / adjustment doors
1
2
a
b
15
1018370
b1x
BY
WAVE

c1
c1
c1
c1
=
=
1234567
cm
1017695
c1 4x
4,5x25
Montagebeispiel / example
c1
TIPP:
Einlegeboden für Abstand
einschieben.
Erst Montage der
Einbauseite eindrücken!
nach
Press assembly!
after
Insert shelf to hold
the distance.
Einbaumittelseite / build-in centre partition
1
2
16
BY
WAVE

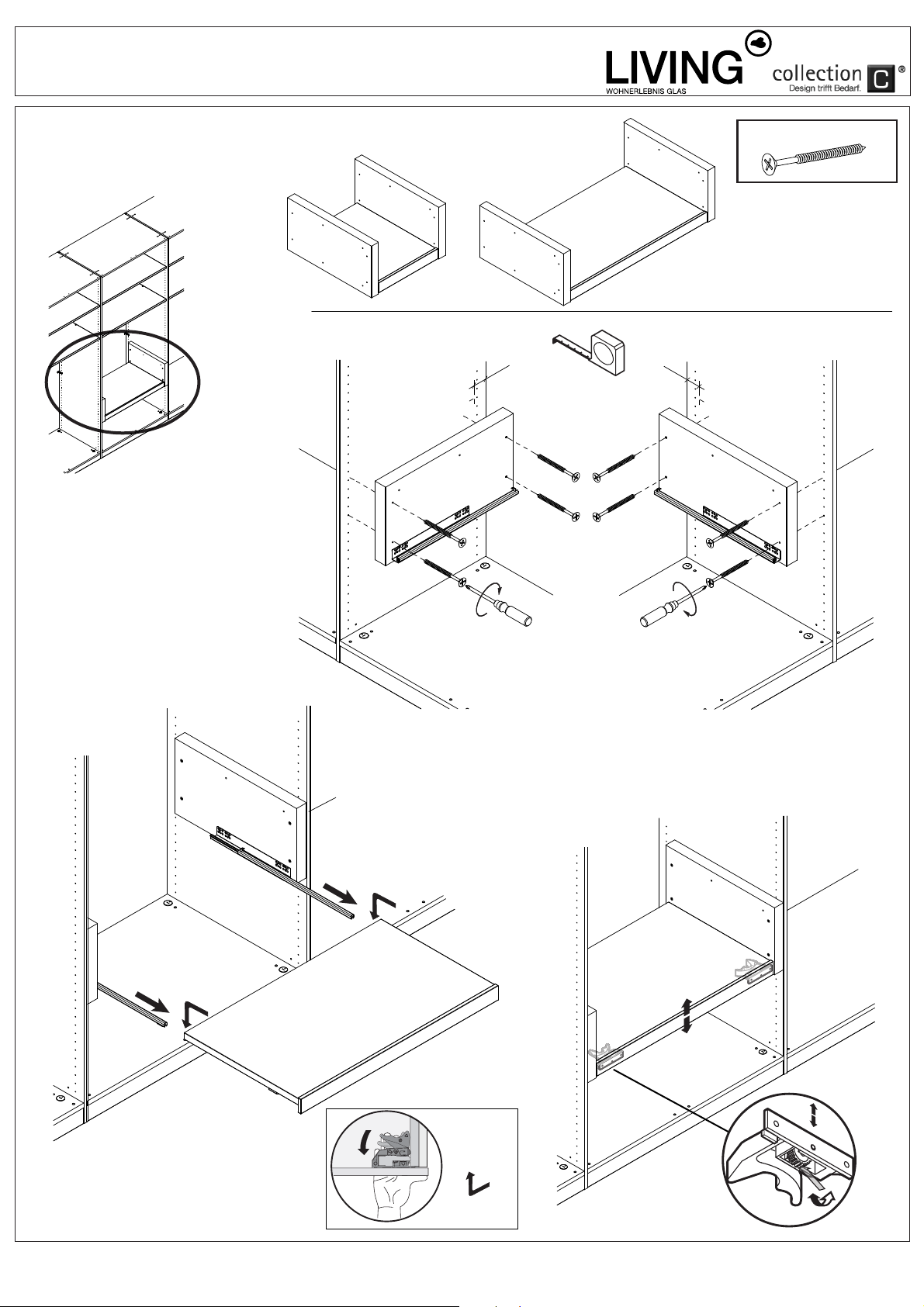

Ablageboden ausziehbar / pull-out shelf
Montagebeispiel / example
17
Position festlegen /
1017684
8x
f
4,0x55
f
f
f
f
f
ff
f
1.
58mm 58mm
1234567
cm
Demontage /
dismantling
Einstellen /
Adjustment
choose the position
+
-
-
+-
+
-
1
2
3
BY
WAVE

18

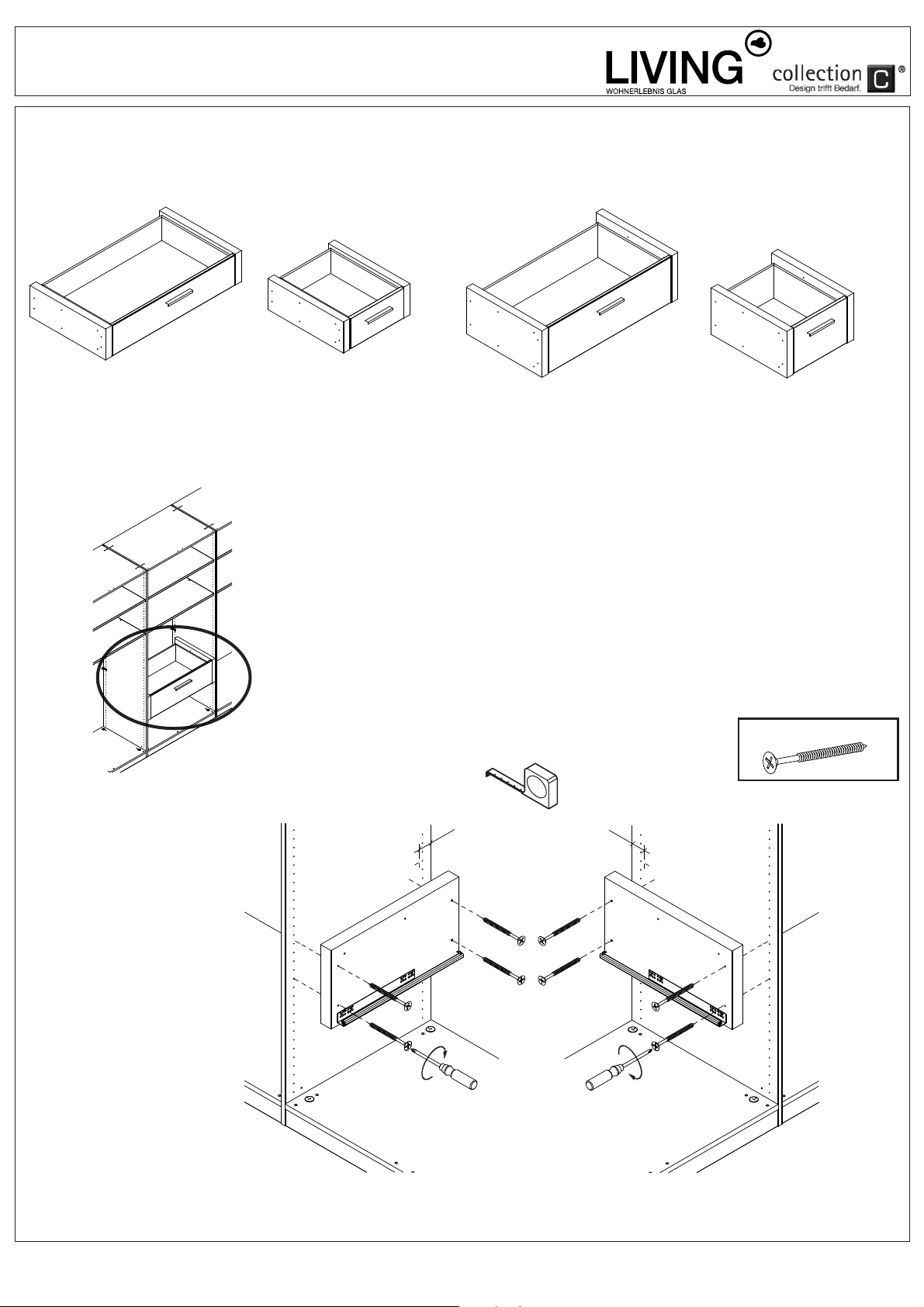

Wäscheauszug / drawer for laundry
Montagebeispiel / example
Position festlegen /
1017684
8x
f
4,0x55
f
f
f
f
f
ff
f
58mm 58mm
1234567
cm
Choose the position
1
BY
WAVE

2
3Montage Griff / assembly of handles
Der Schubkasten kann mit
einem Fachboden abgedeckt
werden.
The drawer can be covered
by a shelf.
1017958
M4x27
g
1017716
W
1x
2x
2x
2x
1x
M4x27
19
Demontage /
1.
Ausrichten /
Adjustment
dismantling
+
-
-
+-
+
-
A B
BY
WAVE
Schubkasten ohne Glas /
Schubkasten mit Glas / 1017958
M4x27
g
1005046
i
1x
2x
g
i
drawer with glass drawer without glass
mit Glas / with glass ohne Glas / without glass
g2
W
ii
Kunststoffschraube!
WW
Plastic screw!
gg

Schuhrost / shoe rack
Montagebeispiel / example
1
20
k4x
l4x
4,0x20
1017754
1004688
=
=
ca.95mm
1234567
cm
k
k
Ablageboden ausziehbar
shelf to pull out
1
2
BY
WAVE
