Colorful BATTLE-AX B760M-F PRO V20 User manual

BATTLE-AX B760M-F PRO V20
主板使用手册
www.colorful.cn

2022 年11 月第一版
版权说明
本手册版权属于七彩虹公司所有，未经本公司书面许可，任何人不得对此说明书和其中
所包含的任何资料进行复制、修改、翻译或出版。
免责声明
1.本手册上所有图片仅供参考，请以实物为准。产品信息会依不同国家及地区而有所变
动，我们诚挚的建议您与当地的经销商或零售商确认目前销售产品的规格。
2.产品颜色可能会因拍照角度而与实际产品有所差异。我们会尽力提供正确与完整的数据
到网页上，并保留随时更正、修改页面信息的权利，恕不另行通知。
3.为保证用户的安全及合法权益，请按照本使用手册操作。如不遵照本手册规范操作，对
此所造成的后果我们不承担任何形式的责任。
4.以上所有产品涉及的其它名称及商标，我们公司拥有最终解释权。
商标版权
本手册使用的所有商标均属于该商标的持有者所有。
AMD, Athlon™, Athlon™ XP, Thoroughbred™ 和Duron™是Advanced Micro Devices 的
注册商标。
Intel® 和Pentium® 是Intel Corporation 的注册商标。
PS/2 和OS® 2 是International Business Machines Corporation 的注册商标。
Windows® 95/98/2000/NT/XP/Vista 是Microsoft Corporation 的注册商标。
Netware® 是Novell, Inc 的注册商标。
Award® 是Phoenix Technologies Ltd 的注册商标。
AMI® 是American Megatrends Inc 的注册商标。
Kensington 和MicroSaver 是Kensington Technology Group 的注册商标。
PCMCIA 和CardBus 是Personal Computer Memory Card International Association
的注册商标。
其他在本说明书中使用的产品名称是他们各自所属公司所拥有和被公认的。
技术支持
如果您的系统出现问题，并且无法从本主板使用手册中获得帮助，请联系您所购买主板
的经销商。此外您还可以尝试通过以下方式获得帮助：访问七彩虹的官方网站
(http://www.colorful.cn)，点击服务与支持模块，即可获取七彩虹提供的各种服务、保
修条例与下载支持。

七彩虹产品质量保证卡
三年免费质保 全国联保
尊敬的客户：
感谢您选用七彩虹系列产品，为了确保您能够充分享有我们提供的售后服务，请在购买后认真阅读此说
明并妥善保存此质量保证卡。
售后内容说明：
一、此质量保证卡的资料必须填写完整，并由最终直接经销商盖章，方可生效。
二、在正常情况下，七彩虹公司按照国家质量监督检验的有关责任规定，我们承诺自消费者购买七彩虹主板
之日起，享有主板系列产品三年免费质量保证和全国联保服务。
三、若经本公司判定属下列因素，则不属于免费保修服务范围，本公司有权收取维修费用：
1、超过七彩虹提供的质保有效期的产品；
2、产品质保标贴或序列号贴纸被撕去、损毁或模糊不清的产品；
3、未按产品说明的要求使用、维护、保管而造成的损坏；
4、未经本公司授权，私自拆装、修理或试图修理过的产品，表现为：产品元件、接插件缺少或损坏、线
路板严重变形、线路板断裂、线路划伤、主板腐蚀、生锈及污迹严重等；
5、无有效三包凭证或擅自涂改三包凭证；
6、三包凭证上的产品型号、产品序号与产品实物不相符；
7、因意外事故、不可抗拒的自然因素或错误使用产品所造成的产品损坏，表现为：产品表面刮伤、电子
元器件丢失、PCB 板变形、有碰撞伤痕等；
8、因用户运输、保管不当而导致损坏的产品，如：受潮腐蚀、机械损伤等。
四、获取更多售后服务详情，请访问七彩虹官方网站（http://www.colorful.cn）查阅售后服务相关内容。
用户资料填写
用户名称 购买日期
联系人 联系电话
联系地址
产品型号 产品序号
经销商名称 经销商电话
经销商地址
经销商印章 七彩虹印章
技术服务热线：400-678-5866

通过拨打 400-678-5866 客户服务热线进行咨询，此外还可以直接与七彩虹各属地平台服
务中心联系，具体联系方法如下:
七彩虹经销商服务范围及联系方式
平台名称 服务范围 联系方法
北部大区
黑龙江省、吉林省、辽宁省、北京
市、天津市、河北省、山东省、山西
省、河南省、内蒙古自治区
010-82488344
中部大区 江苏省、浙江省、安徽省、上海市、
湖北省、湖南省、江西省
027-87873911（武汉区域）
025-86817950（华东区域）
南部大区 广东省、广西壮族自治区、福建省、
海南省 020-38335851
西南大区 四川省、重庆市、云南省、西藏藏族
自治区、贵州省 028-85579371
西北大区 陕西省、甘肃省、青海省、新疆维吾
尔自治区、宁夏回族自治区 029-87877278
注意：以上电话如有变动，请拨打 400-678-5866 服务热线查询。
*七彩虹公司对本手册拥有最终解释权

根据电子电器产品有害物质使用标识要求：图中数字为产品的环保使用
期限。指电子产品中含有的有害物质在不发生外泄或突变的条件下，不
会对环境造成污染或人身、财产造成损害的期限。
产品中有害物质的名称及含量：
部件名称
有害物质
铅(Pb) 汞(Hg) 镉(Cd) 六价铬
(Cr(VI))
多溴联
苯(PBB)
多溴二
苯醚
(PBDE)
印刷电路板及其
电子组件 × ○○○○○
外部信号连接口
及线材 × ○○○○○
本表格依据 SJ/T 11364 的规定编制。
○：表示该有毒有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限
量要求以下。
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规
定的限量要求，但该部件仍符合欧盟 RoHS 要求。
备注：此产品所标示的环保使用期限，系指产品在一般使用状况下。

目录
产品包装 .............................................................................................1
硬件安装 .............................................................................................1
驱动程序安装说明.................................................................................1
产品规格表 ..........................................................................................2
I/O 接口介绍........................................................................................4
主板布局图 ..........................................................................................5
中央处理器插槽.......................................................................................7
供电接口.................................................................................................. 8
内存插槽.................................................................................................. 9
PCIe 扩展插槽 ....................................................................................... 10
M.2 插槽 ................................................................................................11
SATA 6Gb/s 接口................................................................................... 12
前置 USB 3.2 Gen 1 插针.......................................................................12
前置 USB 2.0 插针................................................................................. 13
CPU 风扇插针........................................................................................13
系统风扇插针 ........................................................................................14
5V ARGB 插针........................................................................................ 14
前置音频插针 ........................................................................................15
12V RGB 插针 ........................................................................................ 15
喇叭插针................................................................................................ 16
前置面板插针 ........................................................................................16
串口插针................................................................................................ 17
清除 CMOS 跳线.................................................................................... 17

LED 侦错灯............................................................................................18
BIOS 介绍 .........................................................................................19
BIOS 设置程序...........................................................................................19
进入 BIOS..............................................................................................19
BIOS 设置程序主界面............................................................................ 19
BIOS 程序更新...........................................................................................20

1
产品包装
在您打开本主板包装盒之后，请检查下面所列出的各项标准配件是否齐全。
主板 1×BATTLE-AX B760M-F PRO V20 主板
连接线 2×SATA 6Gb/s 数据线
其他配件 1×主板驱动程序安装光盘
使用手册 1×主板使用手册
●以上配件仅供参考, 请以实物为准，七彩虹科技保留变更的权利。
●若以上列出的任何一项配件有损坏，请尽快与您的经销商联络或致电七
彩虹客服。
硬件安装
当您取出主板后，可以扫描右侧二维码，获取七彩虹官方的硬件
安装快速操作指南，从而快速安装您的个人电脑。
驱动程序安装说明
本主板包装内附带主板驱动程序安装光盘，打开光盘中的驱动便
捷安装程序，即可快速安装板载网卡、声卡、芯片组等驱动。也
可以访问七彩虹官网(http://www.colorful.cn)，搜索该产品型
号，在技术支持列表里面找到相应的驱动进行下载。板载网卡驱
动亦可扫描右侧二维码进行下载。

BATTLE-AX B760M-F PRO V20
2
产品规格表
芯片组 Intel® B760 芯片组
中央处理器
支持适配主板 LGA 1700 插槽的第13 代和第 12 代Intel®
酷睿 TM、奔腾®以及赛扬®处理器
*请访问七彩虹官网 www.colorful.cn 查询最新的处理器支持列表
内存
2条DDR4 内存插槽，可支持高达 64 GB 容量内存 (单一插槽
最高支持 32 GB 容量)
●支持 DDR4-4800(OC)/4600(OC)/4400(OC)/4266(OC)/
4000(OC)/3733(OC)/3600(OC)/ 3466(OC)/3200/3000/
2933/2800/2666/2400/2133MHz 内存
●支持 Intel® Extreme Memory Profile (XMP)内存技术
●支持双通道内存技术
*请访问七彩虹官网 www.colorful.cn 查询最新的内存兼容性列表
扩展插槽 1个PCIe 4.0 x16 插槽
1个PCIe 4.0 x1 插槽
存储设备接口
共支持 2个M.2 插槽和 4个SATA 6Gb/s 硬盘接口
●M.2_1插槽：支持 2242/2280 规格 M.2 SSD
（PCIe 4.0 x4，CPU 通道）
●M.2_2插槽：支持 2242/2280 规格 M.2 SSD
（PCIe 4.0 x4/SATA，PCH 通道）
RAID
支持用 SATA 硬盘设备创建 RAID 0，RAID 1，RAID 5，RAID
10 磁盘阵列
*RAID 磁盘阵列的创建步骤详见七彩虹官方的 BIOS 用户指南
音频 Realtek ALC897 高保真解码芯片
●最高支持 5.1 声道

3
网络功能 RTL8111H 千兆网卡
后置 I/O 接口
1个PS/2 接口
2个USB 2.0 接口
4个USB 3.2 Gen 1 Type-A 接口
1个DP 1.2接口，最高支持 4K 60Hz 的分辨率
1个HDMI 1.4 接口，最高支持 4K 30Hz 的分辨率
1个VGA 接口
1个千兆网络接口
3个音频接口（音频输入/音频输出/麦克风）
前置 USB 扩展接口
1个USB 2.0 插针可扩展 2个USB 2.0 Type-A 接口
(FUSB2.0)
1个USB 3.2 Gen 1 插针可扩展 2个USB 3.2 Gen 1
Type-A 接口（FUSB3.0）
板载插针/跳线/按键
1个CPU 风扇插针（CPU_FAN）
2个系统风扇插针（CHA_FAN1、CHA_FAN2）
1个5V 3-pin ARGB 插针（5V_ARGB）
1个12V 4-pin RGB 插针（12V_RGB）
1个前置音频插针（F_AUDIO）
1个前置面板插针（F_PANEL）
1个喇叭插针（SPEAK）
1个清除 CMOS 跳线（CLR_CMOS）
1个串口插针（COM）
主板尺寸 M-ATX 板型
230mm x 210mm
●主板规格以产品发布时为准，如有任何更改，请访问七彩虹官网查询最
新规格。

BATTLE-AX B760M-F PRO V20
4
千兆
网络接口
I/O 接口介绍
BATTLE-AX B760M-F PRO V20
DP 接口
PS/2 接口
HDMI 接口
USB3.2
Gen 1
Type-A
USB2.0
音频输入接口
VGA 接口
麦克风接口
音频输出接口

5

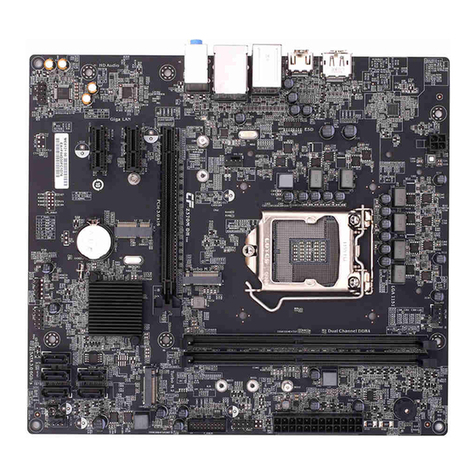

主板布局图
LGA 1700 ATX_PWR
BATTERY
F_AUDIO 12V_RGB
CHA_FAN2
5V_ARGB
FUSB2.0 FUSB3.0
SPEAK
F_PANEL
2242 2280
2242
2280
M.2_1
PCIe 4.0
M.2_2
PCIe 4.0/SATA
COM
CLR_CMOS
CPU_8P
2*U2.0
+
PS/2
VGA
+
HDMI
DP
2*U3.2G1
LAN
+
2*U3.2G1
AUDIO
CHA_FAN1
PCIe 4.0×16
PCIe 4.0×1
CPU_FAN
R
Intel
B760
DDR4DIMM1
DDR4DIMM2
SATA_1
SATA_2SATA_4
SATA_3
1
2
2
3
4
5
6
7
8
9
10 11
13
12 14 15
16 17 18
10

BATTLE-AX B760M-F PRO V20
6
主板布局图介绍：
○
1 中央处理器插槽 ○ 2 电源接口
○
3 内存插槽 ○ 4 PCIe 扩展插槽
○
5 M.2 插槽 ○ 6 SATA 6Gb/s 接口
○
7 前置 USB 3.2 Gen 1 插针 ○ 8 前置 USB 2.0 插针
○
9 CPU 风扇插针 ○ 10 系统风扇插针
○
11 5V ARGB 插针 ○ 12 前置音频插针
○
13 12V RGB 插针 ○ 14 喇叭插针
○
15 前置面板插针 ○ 16 串口插针
○
17 清除 CMOS 跳线 ○ 18 LED 侦错灯

7
中央处理器插槽
本主板具有 1个LGA 1700 处理器插槽，搭配 B760 芯片组，支持第 13 代和第 12 代
Intel®酷睿 TM、奔腾®以及赛扬®处理器。
●本插槽仅支持适配 LGA 1700 插槽的处理器，且需要按照正确的方向安
装处理器，请勿使用错误的方式将处理器安装至插槽内，以避免 CPU
插槽内针脚损坏。
●安装或移除 CPU 之前，请确认电源已关闭，所有电源接口已拔除。
●CPU 在使用时发热量较大，过高的温度会损坏 CPU，请务必搭配使用
散热器和散热硅脂以保证 CPU 散热良好。
●若因为错误的安装导致 CPU 或主板被损坏，七彩虹不提供任何的保修
服务。

BATTLE-AX B760M-F PRO V20
8
供电接口
本主板提供 1个24-pin 主板供电接口和 1个8-pin CPU 供电接口。主板供电接口与
电源的连接插头有防呆设计，只有按照特定的方向才能成功连接。找到正确的方向
后，将连接插头插进接口中，检查无松动即可。
GND GND GND GND
+12V +12V +12V +12V
CPU_8P
GND+3V
+5V
+5V
+5V
Res
GND
GND
GND
PS ON#
GND
+12V
+3V
+12V
+5V Standby
PWR OK
GND
+5V
GND
GND
+12V
+5V
+3V
+3V
ATX_PWR
●如果要安装功率较高的硬件设备，请务必使用输出功率较高的电源以满
足的设备用电需求。若电源输出功率较低，可能会导致计算机不稳定或
无法开启。

9
内存插槽
本主板提供 2条DDR4内存插槽，可支持高达 64GB 容量内存 (单一插槽最高支持 32
GB 容量)。
●支持 DDR4-4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/
3600(OC)/3466(OC)/3200/3000/2933/2800/2666/2400/2133MHz 内存。
●支持双通道内存及支持 Intel® Extreme Memory Profile (XMP)内存技术。
●主板内存频率上限由 CPU 内存控制器性能及内存本身的颗粒特性共同决定，请
访问七彩虹官网（http://www.colorful.cn）查询最新的内存兼容性列表。
内存安装建议
DIMM_1 DIMM_1
DIMM_2
●内存的默认运行频率是根据其 SPD 决定的，超频运行时某些内存的频
率可能会低于厂商的宣传值。
●为顺利启用双通道内存并确保运行的稳定性，建议安装同一生产商，相
同容量、速度和颗粒的内存条，以达到最佳兼容性和最优性能。

BATTLE-AX B760M-F PRO V20
10
PCIe 扩展插槽
本主板提供 1个PCIe 4.0 x16 插槽和 1个PCIe 4.0 x1 插槽，可用于安装独立显卡、网卡
等扩展卡。如需安装较重的显卡，请使用显卡支架，以防止 PCIe插槽变形。
●安装或卸除扩展卡之前，请先关机并拔出电源线，这样可以避免发生触
电等意外状况。

11
M.2 插槽
本主板提供 2个M.2 插槽，可用于安装 M.2 SSD 模块。
M.2_1
M.2_2
M.2 插槽规格
M.2_1 支持 2242/2280 PCIe 4.0 x4 SSD
M.2_2 支持 2242/2280 PCIe 4.0 x4/SATA SSD

BATTLE-AX B760M-F PRO V20
12
SATA 6Gb/s 接口
本主板提供 4个SATA 6Gb/s 接口，支持连接 SATA 6Gb/s 硬盘。
GND
RSATA_TXP1
RSATA_TXN1
GND
GND
RSATA_RXP1
RSATA_RXN1
前置 USB 3.2 Gen 1 插针
本主板提供 1个前置 USB 3.2 Gen 1 扩展插针，可扩展为 2个USB 3.2 Gen 1 Type-A
接口，可向下兼容 USB 2.0 设备。
VBUS
SSRX2-
SSRX2+
GND
SSTX2-
SSTX2+
GND
D2-
D2+
SSRX1-
SSRX1+
GND
SSTX1-
SSTX1+
GND
D1-
D1+
VBUS
GND

13
前置 USB 2.0 插针
本主板提供 1个前置 USB 2.0 扩展插针，可扩展为 2个USB 2.0 接口。
GND GND
VCC
D2- D2+ NC
D1-
D1+
VCC
CPU 风扇插针
本主板提供 1个4-pin CPU 风扇插针，插座具有防呆设计，安装时需要注意方向。搭
配具有转速控制功能的散热风扇可以降低 CPU 的温度以实现散热功能。
FAN PWM FAN IN
GND
FAN PWR
