Concept2 OPV3760bc User manual

1
OPV3760bc
CZ
Odsavač par výsuvný
Odsávač pár výsuvný
Okap kuchenny wysuwany
Tvaika nosucejs cilindra veida izvads
Pull-out fume hood
OPV3760bc
ENLVPLSKCZ

2OPV3760bc
CZ

1
OPV3760bc
CZ
CZ
1OPV3260
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a
přejeme Vám, abyste byli s
naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k
obsluze a potom si jej uschovejte. Zajistěte, aby i
ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění
...............................2
Popis výrobku
....................................3
Popis ovládacího panelu
...........................3
Návod k obsluze
..................................4
Čištění a údržba
...................................4
Instalace spotřebiče
...............................5
Servis
............................................7
Ochrana životního prostředí
.......................7
Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 176W
Provedení výsuvné
Montáž do horní skříňky
Šířka 600 mm
Hloubka 315- 480 mm
Výška 175mm
Průměr výstupního potrubí 120mm
Počet ventilátorů 2
Počet stupňů výkonu ventilátorů 2
Kapacita max. 350 m3/h
Počet tukových filtrů 2
Režim odvětrávání nebo recirkulace
Osvětlení 2x LED 3W
Hmotnost 5,9kg
Hlučnost, odvětrávání/recirkulace < 55 / 68 dB(A)
PODĚKOVÁNÍ
CZ
1OPV3260
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a
odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění...............................2
Popis výrobku ....................................3
Popis ovládacího panelu...........................3
Návod k obsluze ..................................4
Čištění a údržba...................................4
Instalace spotřebiče ...............................5
Servis ............................................7
Ochrana životního prostředí .......................7
Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 176W
Provedení výsuvné
Montáž do horní skříňky
Šířka 600 mm
Hloubka 315- 480 mm
Výška 175mm
Průměr výstupního potrubí 120mm
Počet ventilátorů 2
Počet stupňů výkonu ventilátorů 2
Kapacita max. 350 m3/h
Počet tukových filtrů 2
Režim odvětrávání nebo recirkulace
Osvětlení 2x LED 3W
Hmotnost 5,9kg
Hlučnost, odvětrávání/recirkulace < 55 / 68 dB(A)
PODĚKOVÁNÍ
OBSAH
Technické parametry
Důležitá upozornění
Popis výrobku
Popis ovládacího panelu
Návod k obsluze
Čištění a údržba
Instalace spotřebiče
Servis
Ochrana životního prostředí
TECHNICKÉ PARAMETRY

2OPV3760bc
CZ
DŮLEŽITÁ UPOZORNĚNÍ
Při dodání spotřebiče
• Ihned po dodání zkontrolujte obal aspotřebič, zda nedošlo během přepravy
kpoškození.
• POZOR! Některé rohy ahrany spotřebiče, které budou po instalaci skryté,
mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na
dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly amarketingové
materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
Při instalaci
• Spotřebič je určený k vestavbě do horní skříňky kuchyňského nábytku.
• Při instalaci a připojení se řiďte montážním návodem.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Před prvním uvedením spotřebiče do provozu se přesvědčte, zda je
vaše domácí elektroinstalace uzemněna a zda odpovídá všem platným
bezpečnostním předpisům.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na
typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s
uzemněním.
• Po instalaci musí být volně přístupná elektrická zástrčka nebo jistič
spotřebiče.
• Váš spotřebič musí instalovat a připojovat technik s příslušným oprávněním.
• V případě, že spotřebič nebude správně připojen nebo bude uveden do
provozu bez odborné instalace, může se vyskytnout nebezpečí těžkých
zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním
spotřebiče nebo nesprávným elektrickým připojením.
V běžném provozu
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při
vaření pokrmů nebo k recirkulaci a pohlcování pachů vznikajících při vaření
pokrmů.

3
OPV3760bc
CZ
• Spotřebič instalujte minimálně 550 mm nad elektrické sporáky (nebo
elektrické varné desky) a minimálně 650 mm nad plynové sporáky (nebo
plynové varné desky).
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Před čištěním a údržbou nebo v případě poruchy vypněte spotřebič a
vytáhněte zástrčku ze zásuvky elektrického napětí nebo vypněte příslušný
jistič.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
Nezapínejte poškozený spotřebič.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací
prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ambování)!
Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na
minimum nebo ho vypněte!
Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce
odpovídal použitému varnému nádobí
Při použití nádob menších než doporučených by plamen hořel i po stranách
nádoby a hrozilo by nebezpečí roztavení plastových držadel, nebezpečí
požáru a poškození spotřebiče!
• Pokud fritujete nebo smažíte pokrmy, mějte je stále pod dohledem. Při
přehřátí oleje hrozí nebezpečí požáru!
• Dodržujte intervaly pro výměnu a čištění ltrů (minimálně každé 2 měsíce).
Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ltrech
nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající
platné normy a úřední předpisy.
• Při odvětrávacím režimu by měl být průměr odvětrávacího potrubí přibližně
stejný jako průměr výstupního potrubí odsavače (120 mm).
• Odsávaný vzduch nesmí být zaveden do komína pro odvod spalin a zplodin
nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována
topeniště.
• Při provozu spotřebiče v odvětrávacím režimu je třeba zajistit dostatečný
otvor pro přiváděný vzduch, jeho velikost by měla být přibližně stejná nebo
větší, než velikost otvoru pro odsávaný vzduch.
• Při současném provozu spotřebiče v odvětrávacím režimu a topenišť nesmí
být v místnosti podtlak větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

4OPV3760bc
CZ
Jsou-li v domácnosti dět
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,
používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým
vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s
obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené
osoby.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
C
B
A
CZ
3
OPV3260
POPIS VÝROBKU
A Horní kryt
B Tělo spotřebiče
C Výsuvné čelo spotřebiče
Příslušenství
1. Zpětná klapka
• Přiodvětrávacím režimuby měl býtprůměrodvětrávacíhopotrubípřibližněstejnýjakoprůměrvýstupního
potrubí odsavače (120 mm).
• Odsávaný vzduch nesmí být zaveden do komína pro odvod spalin a zplodin nebo do šachty, která slouží
k odvětrávání místností, v nichž jsou instalována topeniště.
• Připrovozuspotřebičev odvětrávacímrežimujetřeba zajistit dostatečnýotvorpropřiváděnývzduch,jeho
velikost by měla být přibližně stejná nebo větší, než velikost otvoru pro odsávaný vzduch.
• Přisoučasnémprovozuspotřebičevodvětrávacímrežimuatopenišťnesmíbýtvmístnostipodtlakvětšínež4
Pa (0,04 mbar).
• Nepoužívejtejinépříslušenství,nežjedoporučenovýrobcem.
Jsou-li v domácnosti děti
• Nedovoltedětemanesvéprávnýmosobámsespotřebičemmanipulovat,používejtehomimojejichdosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
• Dbejtezvýšenéopatrnosti,pokudjespotřebičpoužívánvblízkostidětí.
• Nedovolte,abybylspotřebičpoužívánjakohračka.
1
POPIS OVLÁDACÍHO PANELU
1. Zapnutí / Vypnutí odsavače
2. Zvýšení odtahu odsávání
3. Zapnutí /Vypnutí světla
2
31

5
OPV3760bc
CZ
CZ
4
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Režim odvětrávání
V
tomto režimu jsou odsávané páry odvětrávány výstupním potrubím do odvětrávací šachty ven z
místnosti. Pokud
jsou
vespotřebičiinstalovanéuhlíkovéfiltry,vyjměte je (viz odstavec Čištění a údržba).
1
.Vysuňte čelo spotřebiče, abyste zvětšili odsávací plochu spotřebiče.
2.
Přepínačem (1 a 2) zvolte požadovaný výkon ventilátoru (I,II nebo III).
3.
Po použití spotřebič vypněte nastavením přepínače výkonu ventilátoru (1) do polohy
„0“.
Režim recirkulace
Pokudnenímožnostodvádět
odsávanývzduchvenzmístnosti,jemožnépoužítrežimrecirkulace.Vtomto
případějeodsávanývzduchfiltrovánpřeskovovýtukovýfilt
rapřesuhlíkovýfiltr.Aktivníuhlíkvtomtofiltru
pomáháredukovatpachy.Vzduchpotéproudízpětdomístnostio
tvory,kterésenacházívhornímkomínovém
krytu.Uodsavačůzabudovaných
doskříňkyjenezbytné,abybylpřefiltrovanývzduchodváděn
pr
ostřednictvímpotrubízpětdomístnosti,jinakodsavačnebudesprávněfungovat.
Připoužitírežimurecirkulacejenutnédokoupitanamon
tovatodpovídajícíuhlíkovýfiltr(viz.kapitolaČištěnía
údržba).
ČIŠTĚNÍ A ÚDRŽBA
Předúdržbouačištěnímvypojtepřívodníkabelzezásuvkyelektrickéhonapětínebovypnětejističelektrické
zásuvky spotřebiče.
•Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Všechnyovládacíprvkynastavtedovypnutépolohy.
• Vnějšípovrchspotřebičečistětevlhkýmhadříkem,příp.použijteneutrálníčisticíprostředek.
• Nepoužívejtekčištěnídrátěnku,drsnéhoubičky,abrazivníprostředky,rozpouštědlaneboagresivníčisticí
prostředky.
•Kčištěníspotřebičenepoužívejteparníčistič!
Čištění a výměna filtrů
a) Kovové tukové filtry
Při normálním používání spotřebiče by kovové tukové filtry měly být vyčištěny každé
2měsíce.Vpřípaděčastějšíhosmaženínebofritovánítentointervalzkraťte.
Nepoužívejtespotřebičbezřádněnasazenýchkovovýchtukovýchltrů!

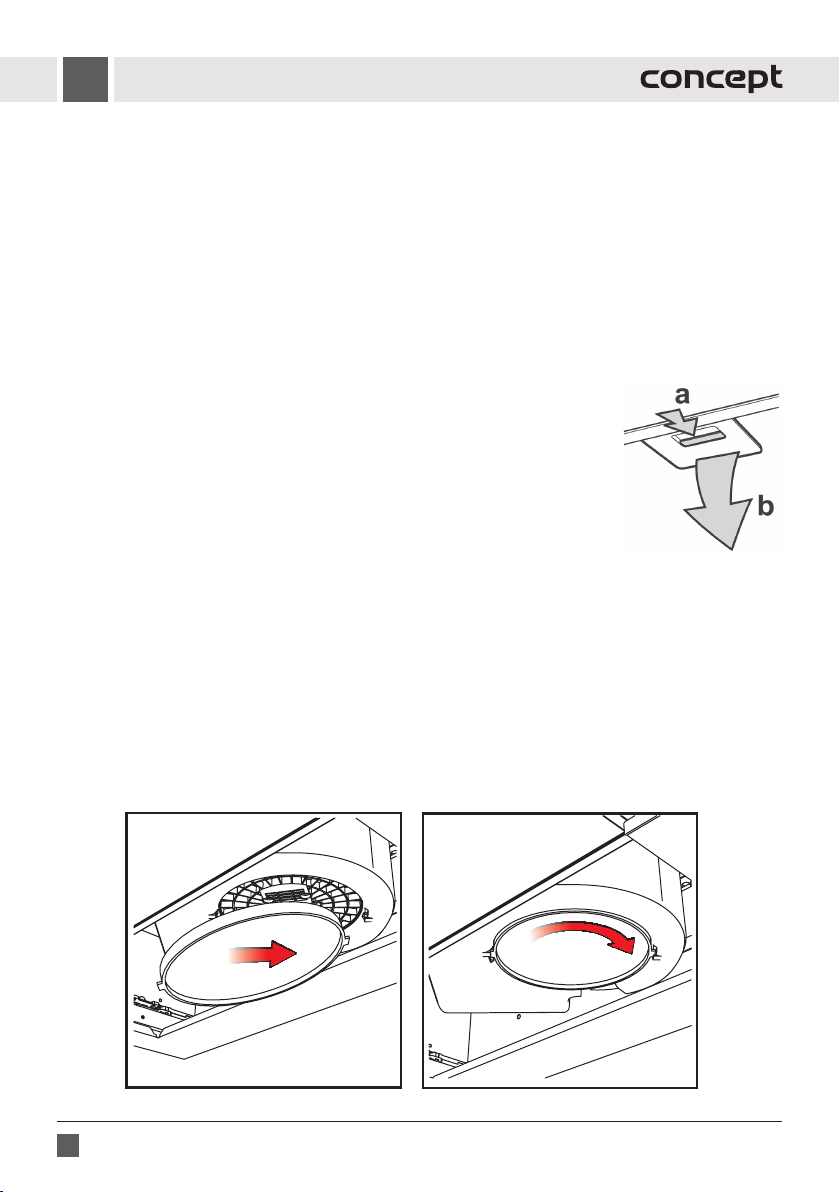

1. Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak tyto filtry
odstraňte.
2. Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu.Vyčistěte je jemným
kartáčkem, opláchněte čistou vodou a nechte oschnout.
3.Úplněsuchéltryopačnýmpostupemnasaďtezpět.
Obr. 1
OPV3260
CZ
Horní kuchyňská skříňka
Odsavač
Odtahové potrubí
Poznámka:
Při použití režimu recirkulace
(namontování uhlíkového ltru) může
dojít k poklesu výkonu odsávaného
vzduchu.

6OPV3760bc
CZ
CZ
4
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Režim odvětrávání
V tomto režimu jsou odsávané páry odvětrávány výstupním potrubím do odvětrávací šachty ven z místnosti. Pokud
jsouvespotřebičiinstalovanéuhlíkovéfiltry,vyjměte je (viz odstavec Čištění a údržba).
1. Vysuňte čelo spotřebiče, abyste zvětšili odsávací plochu spotřebiče.
2. Přepínačem (1 a 2) zvolte požadovaný výkon ventilátoru (I,II nebo III).
3. Po použití spotřebič vypněte nastavením přepínače výkonu ventilátoru (1) do polohy
„0“.
Režim recirkulace
Pokudnenímožnostodvádětodsávanývzduchvenzmístnosti,jemožnépoužítrežimrecirkulace.Vtomto
případějeodsávanývzduchfiltrovánpřeskovovýtukovýfiltrapřesuhlíkovýfiltr.Aktivníuhlíkvtomtofiltru
pomáháredukovatpachy.Vzduchpotéproudízpětdomístnostiotvory,kterésenacházívhornímkomínovém
krytu.Uodsavačůzabudovanýchdoskříňkyjenezbytné,abybylpřefiltrovanývzduchodváděn
prostřednictvímpotrubízpětdomístnosti,jinakodsavačnebudesprávněfungovat.
Připoužitírežimurecirkulacejenutnédokoupitanamontovatodpovídajícíuhlíkovýfiltr(viz.kapitolaČištěnía
údržba).
ČIŠTĚNÍ A ÚDRŽBA
Před
údržbouačištěnímvypojtepřívodníkabelzezásuvkyelektrickéhonapětínebovypnětejističelektrické
z
ásuvky spotřebiče.
•
Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Všechny
ovládacíprvkynastavtedovypnutépolohy.
• Vnější
povrchspotřebičečistětevlhkýmhadříkem,příp.použijteneutrálníčisticíprostředek.
• Nepoužívejte
kčištěnídrátěnku,drsnéhoubičky,abrazivníprostředky,rozpouštědlaneboagresivníčisticí
prostředky.
•K
čištěníspotřebičenepoužívejteparníčistič!
Čištění a výměna filtrů
a) Kovové tukové filtry
Při normálním používání spotřebiče by kovové tukové filtry měly být vyčištěny každé
2měsíce.Vpřípaděčastějšíhosmaženínebofritovánítentointervalzkraťte.
Nepoužívejtespotřebičbezřádněnasazenýchkovovýchtukovýchltrů!
1.
Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak tyto filtry
odstraňte.
2.
Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu.Vyčistěte je jemným
kartáčkem, opláchněte čistou vodou a nechte oschnout.
3.Úplněsuchéltryopačnýmpostupemnasaďtezpět.
Obr. 1
OPV3260
CZ
CZ
5
OPV3260
b)Uhlíkové
filtry(nutnodokoupit)
Tyto
filtrysepoužívajípouzevrežimurecirkulace.
Filtry obsahují aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a
ztratí absorpční
funkci.
Tytofiltrynelzeumývatnebojinakčistit.
Při
normálnímpoužíváníspotřebičebyuhlíkovéfiltrymělybýtvyměněnykaždé2měsíce.Vpřípadě
častějšího
smažení
nebofritovánítentointervalzkraťte.
1
.Vyjmětekovovéfiltry(Obr.1).
2
.Nasaďtenovéuhlíkovéfiltryna motor a (Obr.2 a Obr.3)
3
. Nasaďte zpět kovové tukové filtry.
Obr. 2
INSTALACE SPOTŘEBIČE
• Připojení spotřebiče by měl provádět kvalifikovaný odborník!
• Odpovědnostzainstalacispotřebičemákupující,nevýrobce.Na
závady způsobené nesprávnou instalací se nevztahuje záruka.
• Předprvnímpoužitímodstraňtezespotřebičevšechnyobaly
a marketingové materiály.
• Doporučujemeinstalacisvěřitodbornéfirmě.
• Výrobcenenesejakoukolivodpovědnostzaškodyzpůsobenéna
osobách, zvířatech a věcech v důsledku nesprávné instalace.
Při instalaci spotřebiče dodržujte následující postup:
1. Vyjměteobatukové(příp.uhlíkové)filtry.
2. Přiložte spotřebič na spodnídesku horní skříňky kuchyňského
nábytku. Zkontrolujte podle Obr. 3 minimální požadovanou
montážní výšku spotřebiče (550 mmpro elektrické a 650 mm pro
plynové varné desky).
3. Spodním otvorem ve spotřebičiuvidíte upevňovací otvory.
Vyznačte jejich polohu naspodní desce skříňky.
4. Vyznačte si polohu a průměr otvoru pro výstupní potrubí.
5. Vyvrtejte otvor pro výstupnípotrubí.
6. Upevněte spotřebič přiloženými vruty na spodní stranu skříňky
(Obr. 4).
Obr. 3

7
OPV3760bc
CZ
CZ
6OPV3260
Obr. 4
Obr. 5 Obr. 6
7. Pro
režimodvětrávánínasaďtenavýstupníotvorventilátoruzpětnouklapku a spojtepružným
potrubím
výstupní otvor ventilátoru s otvorem ve stěně (Obr. 5).
Prorežimrecirkulacenasaďtenavýstupníotvorventilátorupouzepružnépotrubía ponechtejeho
výstup
vyústěný do místnosti (Obr. 6).
Pozn.: Pružné potrubí není součástí dodávky.
8. Nasaďte
tukový(příp.uhlíkový)filtr.
9.
Připojte přívodní kabel do zásuvky elektrického napětí.
Demontáž
Přidemontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé
části spotřebiče.
CZ
5
OPV3260
b)Uhlíkovéfiltry(nutnodokoupit)
Tytofiltrysepoužívajípouzevrežimurecirkulace.
Filtry obsahují aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a ztratí absorpční
funkci.Tytofiltrynelzeumývatnebojinakčistit.
Přinormálnímpoužíváníspotřebičebyuhlíkovéfiltrymělybýtvyměněnykaždé2měsíce.Vpřípaděčastějšího
smaženínebofritovánítentointervalzkraťte.
1. Vyjmětekovovéfiltry(Obr.1).
2. Nasaďtenovéuhlíkovéfiltryna motor a (Obr.2 a Obr.3)
3. Nasaďte zpět kovové tukové filtry.
Obr. 2
INSTALACE SPOTŘEBIČE
•
Připojení spotřebiče by měl provádět kvalifikovaný odborník!
• Odpovědnost
zainstalacispotřebičemákupující,nevýrobce.Na
závady způsobené nesprávnou instalací se nevztahuje záruka.
• Před
prvnímpoužitímodstraňtezespotřebičevšechnyobaly
a marketingové materiály.
• Doporučujeme
instalacisvěřitodbornéfirmě.
• Výrobce
nenesejakoukolivodpovědnostzaškodyzpůsobenéna
osobách, zvířatech a věcech v důsledku nesprávné instalace.
Při instalaci spotřebiče dodržujte následující postup:
1.
Vyjměteobatukové(příp.uhlíkové)filtry.
2
.Přiložte spotřebič na spodnídesku horní skříňky kuchyňského
nábytku. Zkontrolujte podle Obr. 3 minimální požadovanou
montážní výšku spotřebiče (550 mmpro elektrické a 650 mm pro
plynové varné desky).
3
.Spodním otvorem ve spotřebičiuvidíte upevňovací otvory.
Vyznačte jejich polohu naspodní desce skříňky.
4
.Vyznačte si polohu a průměr otvoru pro výstupní potrubí.
5
.Vyvrtejte otvor pro výstupnípotrubí.
6.
Upevněte spotřebič přiloženými vruty na spodní stranu skříňky
(Obr. 4).
Obr. 3
550 - 650 mm

8OPV3760bc
CZ
CZ
6OPV3260
Obr. 4
Obr. 5 Obr. 6
7. Prorežimodvětrávánínasaďtenavýstupníotvorventilátoruzpětnouklapku a spojtepružnýmpotrubím
výstupní otvor ventilátoru s otvorem ve stěně (Obr. 5).
Prorežimrecirkulacenasaďtenavýstupníotvorventilátorupouzepružnépotrubía ponechtejehovýstup
vyústěný do místnosti (Obr. 6).
Pozn.: Pružné potrubí není součástí dodávky.
8. Nasaďtetukový(příp.uhlíkový)filtr.
9. Připojte přívodní kabel do zásuvky elektrického napětí.
D
emontáž
Př
idemontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem
demontujte jednotlivé
č
ásti spotřebiče.
