Concept2 OPK3360 User manual

1
OPK3360
CZ
Odsavač par komínový
Odsávač pár komínový
Okap kuchenny kominowy
Brīvstāvošais tvaika nosūcējs
Chimney fume hood
OPK3360
ENLVPLSKCZ

2OPK3360
CZ

3
OPK3360
CZ
PODĚKOVÁNÍ
Děkujeme Vám, že jste si zakoupili výrobek značky Concept, apřejeme Vám, abyste byli snaším výrobkem spokojeni
po celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod kobsluze apotom si jej uschovejte. Zajistěte, aby iostatní
osoby, které budou svýrobkem manipulovat, byly seznámeny stímto návodem.
TECHNICKÉ PARAMETRY
Napětí 220–240 V~ 50 Hz
Celkový příkon 71 W
Příkon motoru 65 W
Provedení Komínový
Montáž Na stěnu
Výška 569 mm
Šířka 600 mm
Hloubka 448 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 3
Kapacita odsávaného vzduchu 300 m3/h
Počet tukových ltrů 2
Potřebný počet uhlíkových ltrů pro recirkulaci 2
Režim Odvětrávání/recirkulace
Osvětlení 2 x3 W
Hmotnost 6,2 kg
Hlučnost odvětrávání/recirkulace ≤65 dB
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby aodlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry
Důležitá upozornění
Popis výrobku
Popis ovládacího panelu
Návod kobsluze
Čištění aúdržba
Instalace spotřebiče
Demontáž
Řešení potíží
Servis
Ochrana životního prostředí

4OPK3360
CZ
DŮLEŽITÁ UPOZORNĚNÍ
Při dodání odsavače par
• Ihned po dodání zkontrolujte obal aspotřebič, zda nedošlo během přepravy
kpoškození.
• POZOR! Některé rohy ahrany spotřebiče, které budou po instalaci skryté,
mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na
dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly amarketingové
materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
Při instalaci
• Nepoužívejte spotřebič jinak, než je popsáno vtomto návodu.
• Spotřebič užívejte jen vdomácnosti apouze kodsávání par vzniklých při
vaření pokrmů nebo krecirkulaci apohlcování pachů vznikajících při vaření
pokrmů.
• Tento spotřebič může být používán vdomácnostech apodobných prostorech,
jako jsou:
- Kuchyňské kouty vobchodech, kancelářích aostatních pracovištích.
- Spotřebiče používané vzemědělství.
- Spotřebiče používané hosty vhotelích, motelech ajiných oblastech.
- Spotřebiče používané vpodnicích zajišťujících nocleh se snídaní.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nedovolte dětem anesvéprávným osobám se spotřebičem manipulovat,
používejte ho mimo jejich dosah.
• Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán vblízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše aosobami
se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo
bez patřičných zkušeností aznalostí, pokud jsou pod dohledem nebo byly
seznámeny spokyny kpoužití spotřebiče bezpečným způsobem arozumí
jeho rizikům.
• Vpřípadě poruchy vypněte spotřebič avytáhněte zástrčku ze zásuvky
elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku atahem ji vypojte.

5
OPK3360
CZ
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič ipřívodní kabel zdůvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič vprovozu, dbejte na to, aby byly všechny jeho ovládací prvky
ve vypnuté poloze.
• Pod spotřebičem nemanipulujte sotevřeným ohněm (např. ambování)!
Pokud sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na
minimum nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku
nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití
nádob smenším průměrem, než který je doporučen, by mohl plamen začít
hořet ipo stranách nádoby ahrozilo by nebezpečí roztavení plastových
držadel.
• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem.
Při přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu ačištění ltrů (minimálně každé 2-3 měsíce).
Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ltrech
nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající
platné normy aúřední předpisy.
• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí
přibližně stejný, nebo větší než průměr výstupního pružného potrubí
odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod
spalin azplodin nebo do šachty, která slouží kodvětrávání místností, vnichž
jsou instalována topeniště.
• Při současném provozu spotřebiče atopenišť nesmí být vmístnosti podtlak
větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je
opotřebované, případně má jiné defekty.
• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou
ačištěním prodlužujete životnost spotřebiče.
• Čištění aúdržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou
starší 8 let apod dozorem.

6OPK3360
CZ
Případné závady
• Spotřebič může opravovat azásahy vněm provádět pouze kvalikovaný
odborník.
• Při opravách azásazích musí být spotřebič odpojen od elektrické sítě. Vypněte
jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku atahem ji vypojte.
• Pokud dojde kpoškození přívodního kabelu, obraťte se na autorizovaný
servis.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako
záruční.

7
OPK3360
CZ
POPIS VÝROBKU
1Horní komínový kryt
2Dolní komínový kryt
3Tělo spotřebiče
POPIS OVLÁDACÍHO PANELU
1Tlačítko zapnutí/vypnutí spotřebiče
2Tlačítko 1. výkonového stupně
3Tlačítko 2. výkonového stupně
4Tlačítko 3. výkonového stupně
5Tlačítko zapnutí/vypnutí osvětlení
1
2
3
123 4 5

8OPK3360
CZ
NÁVOD KOBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej zhygienických důvodů otřít iuvnitř vlhkým hadříkem.
Režim odvětrávání
Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč zmístnosti. Pokud
je ve spotřebiči instalovaný uhlíkový ltr, vyjměte jej (viz kapitola Čištění aúdržba).
1. Stisknutím tlačítka (1), (2) nebo (3) zapnete spotřebič na požadovaný výkonový stupeň.
2. Stisknutím tlačítka (5) zapínáte avypínáte osvětlení spotřebiče.
3. Pro vypnutí spotřebiče stiskněte tlačítko (1).
Režim recirkulace
Pokud nemáte možnost odvádět odsávaný vzduch pryč zmístnosti, je možné použít režim recirkulace. Vtomto případě
je odsávaný vzduch ltrován přes kovové tukové ltry apřes uhlíkový ltr. Aktivní uhlík vtomto ltru pohlcuje
pachy. Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází vhorním komínovém krytu. Při
použití režimu recirkulace je nutné dokoupit anamontovat odpovídající uhlíkový ltr (viz kapitola Čištění aúdržba).
Poznámka:
Při použití režimu recirkulace (namontování uhlíkového ltru) může dojít kpoklesu výkonu odsávaného vzduchu.
ČIŠTĚNÍ AÚDRŽBA
1. Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické
zásuvky spotřebiče.
2. Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do
sucha.
3. Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít
kpoškrábání povrchu.
4. Kčištění spotřebiče nepoužívejte parní čistič!
5. Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech
spotřebiče.
Čištění avýměna ltrů
Kovové tukové ltry
Při běžném používání spotřebiče by kovové tukové ltry měly být
zkontrolovány, příp. čištěny každý měsíc. Vpřípadě častějšího smažení
nebo fritování tento interval zkraťte.
Nepoužívejte spotřebič bez řádně nasazených kovových tukových
ltrů!

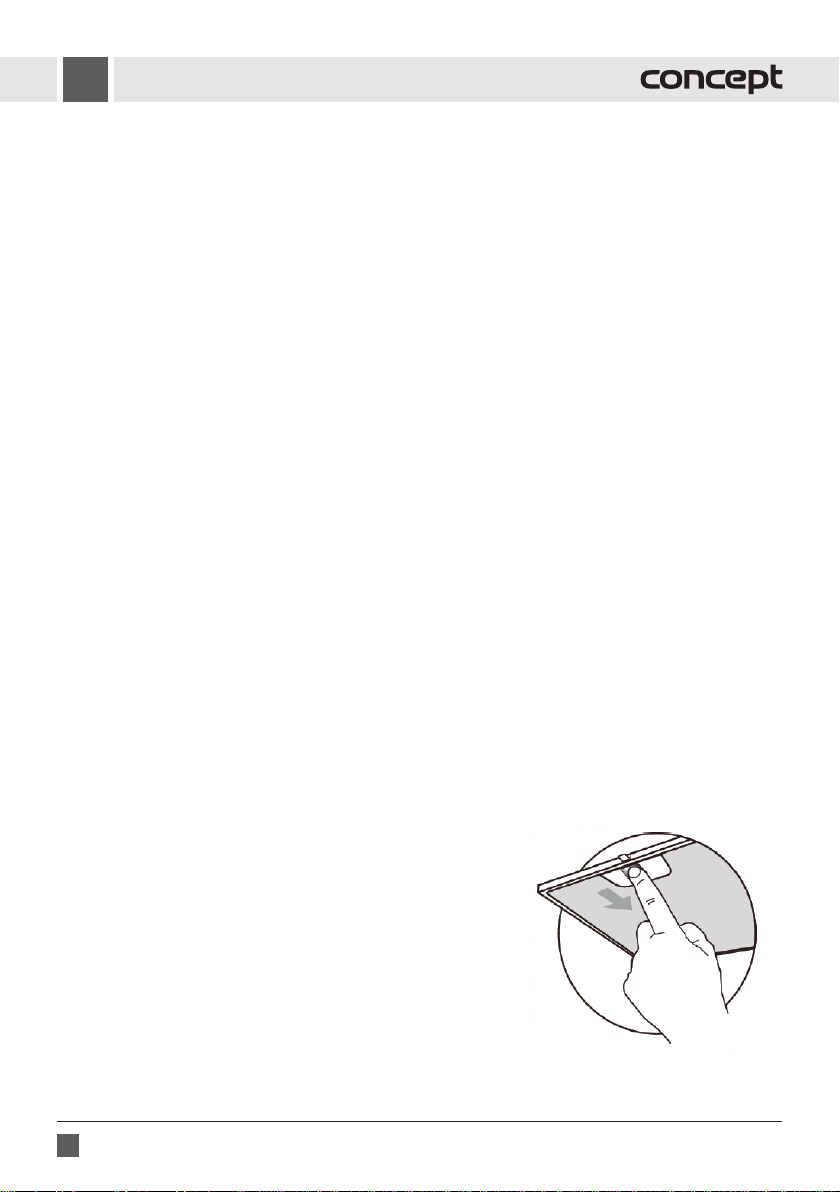

1. Vyjměte kovové ltry dle Obr. 1.
2. Kovové ltry doporučujeme nechat odmočit v teplé vodě s
přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout
čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na
nádobí s programem nižším než 60 °C. V tomto případě je nutné
vyvarovat se použití agresivních mycích prostředků, díky kterým
mohou hliníkové ltry pod vlivem chemické reakce černat.
3. Oschnuté ltry nasaďte zpět. Obr. 1

9
OPK3360
CZ
Uhlíkový ltr (nutno dokoupit)
Tento ltr se používá pouze pro režim recirkulace.
Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí azkrátí absorpční
funkci. Tento ltr nelze umývat nebo jinak čistit.
Při běžném používání spotřebiče, by měl být uhlíkový ltr vyměněn každé 2-3 měsíce. Vpřípadě častějšího smažení
nebo fritování tento interval zkraťte.
1. Vyjměte kovové ltry dle Obr. 1.
2. Uhlíkové ltry jsou umístěny na obou stranách motoru. Otáčejte ltry do doby, dokud nedojde kjejich zajištění (viz
Obr. 2).
3. Při výměně uhlíkového ltru postupujte opačným způsobem.

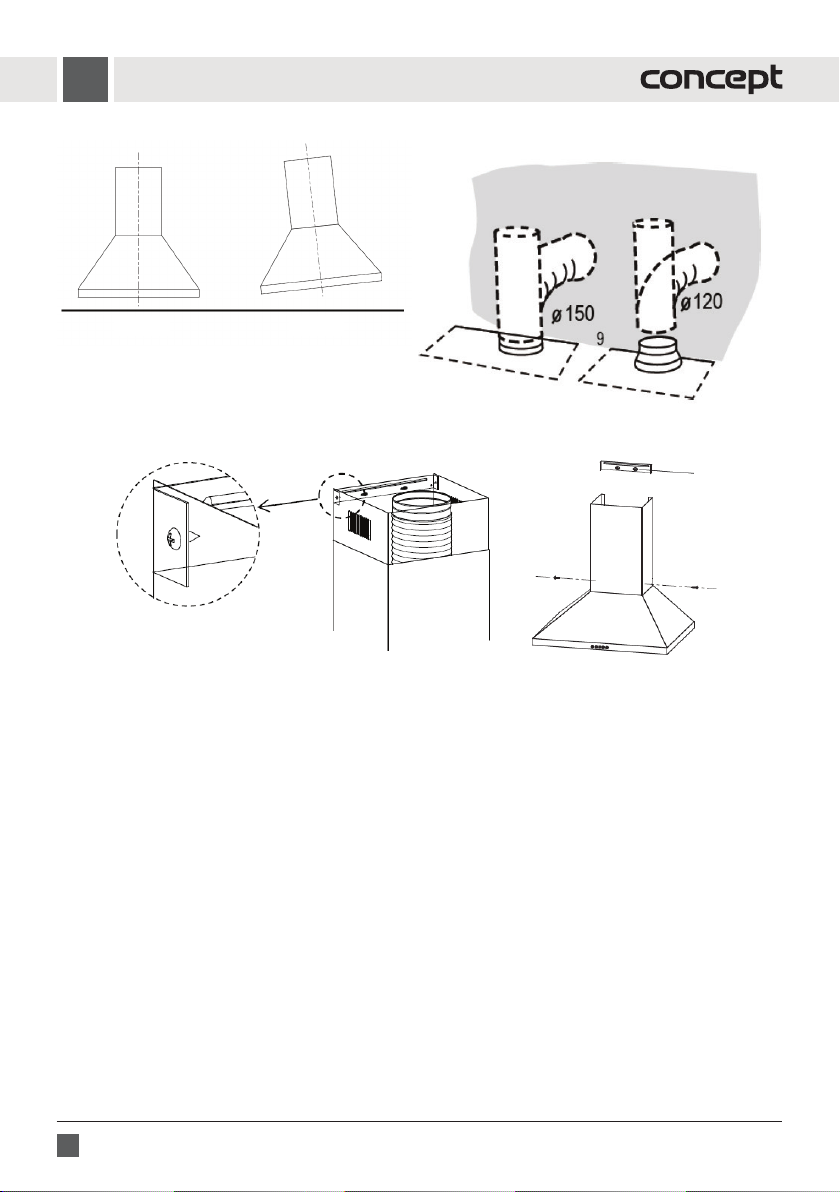

INSTALACE SPOTŘEBIČE
POZOR!
Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického
napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.
• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech avěcech vdůsledku nesprávné
instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního
nářadí.
• Spotřebič instalujte minimálně 650 mm nad elektrické sporáky, nebo elektrické varné desky aminimálně 650 mm
nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin azplodin nebo do šachty, která
slouží kodvětrávání místností, vnichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být ≥120°.
• Během vaření musí být místnost dobře odvětrávaná.
Připojení do elektrické sítě
• Ověřte, zda připojované napětí aproudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí suzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
Obr. 2
Otevřeno
ZavřenoOtevřeno
Zavřeno

10 OPK3360
CZ
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná ipo její instalaci.
• Změny připojení může provádět jen kvalikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče
spojena sochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí vdůsledku chybějícího nebo špatného ochranného
spojení.
Rozměry spotřebiče
