Conrad GW-25 User manual

Impressum
Diese Bedienungsanleitung ist eine Publikation der MSA Musik Schnerr GmbH, Barbarastr. 5-7,
D-92224Amberg.
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverfilmung,oderdie
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2007 by MSA Musik Schnerr GmbH
Imprint
These operating instructions are published by MSA Musik Schnerr GmbH, Barbarastr. 5-7,
D-92224Amberg.
No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or storage in electronic
data processing equipment, without the express written consent of the publisher.
The operating instructions reflect the current technical specifications at time of print.We reserve the right to change the
technical or physical specifications.
© Copyright 2007 by MSA Musik Schnerr GmbH
Note de l´éditeur
Cette notice est une publication de la société MSA Musik Schnerr GmbH, Barbarastr. 5-7,
D-92224Amberg.
Tousdroits réservés, y compris traduction. Toute reproduction, quel que soit le type, parexemplephotocopies,microfilms
ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l‘éditeur.
Impression, même partielle, interdite.
Cette notice est conforme à la règlementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modifications sans aucun préalable.
© Copyright 2007 by MSA Musik Schnerr GmbH
Impressum
Deze gebruiksaanwijzing is een publicatie van MSA Musik Schnerr GmbH, Barbarastr. 5-7,
D-92224Amberg.
Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opslag
in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.
Nadruk, ook in uittreksel, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© Copyright 2007 by MSA Musik Schnerr GmbH
BEDIENUNGSANLEITUNG  OPERATING INSTRUCTIONS
NOTICE D´EMPLOI GEBRUIKSAANWIJZING
Gitarrenverstärker
GW-25/25M/25R
GW-35M/35R
Seite 2 - 10
Guitar Amplifier
GW-25/25M/25R
GW-35M/35R
Page 11 - 19
Amplificateur de guitare
GW-25/25M/25R
GW-35M/35R
Page 20- 28
Gitaarversterker
GW-25/25M/25R
GW-35M/35R
Pagina 29 - 37


2
Einführung
Sehr geehrter Kunde,
wir bedanken uns, dass Sie sich für den Kauf des Gitarrenverstärkers entschieden haben.
Mit diesem Gitarrenverstärker haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Der Aufbau entspricht der Schutzklasse I. Darüber hinaus ist das Gerät funkentstört. Dieses Produkt erfüllt
somit die gesetzlichen nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der Gitarrenverstärker dient zur Bearbeitung, Verstärkung und Wiedergabe der niederpegeligen, elektrischen
Ausgangssignale von E-Gitarren und Mikrofonen.
Das Produkt ist nur für den Anschluss an eine haushaltsübliche Netzsteckdose (230V~/50Hz) in Schutzkontaktaus-
führung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
39

38
3
Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen
bzw. -elementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die
Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein.
Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann
anschließen oder es müssen anschlussfertige Leitungen verwendet werden.
Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb
nie.
 Das Symbol mit der Hand ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung
gegeben werden.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch.
·Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
·Alle Personen, die diesen Gitarrenverstärker bedienen, installieren, aufstellen, in Betrieb nehmen oder warten
müssen entsprechend qualifiziert sein und diese Bedienungsanleitung beachten.
·Das Gerät ist in Schutzklasse I aufgebaut. Als Spannungsquelle für den Gitarrenverstärker darf nur eine
ordnungsgemäße Netzsteckdose (230V~/50Hz) des öffentlichen Versorgungsnetzes in Schutzkontaktaus-
führung verwendet werden.
·Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanlei-
tung.
·Stellen Sie sicher, dass beim Aufstellen des Produktes die Netzleitung nicht gequetscht oder durch scharfe
Kanten beschädigt wird.
·Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige
Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den
Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter
Netzleitung.

4
·Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit
elektrischen Geräten bestehen, nicht einschätzen.
·Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände (z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen
elektrischen Schlags. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B.
Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie
alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine
Fachwerkstatt.
·Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
·Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie die Belüftungs-
öffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von 15cm zu
anderen Gegenständen ein.
·Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen
mechanischen Beanspruchungen aus.
·Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf dem Gerät ab.
·Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss
des Gerätes haben.
·Betreiben Sie das Gerät nicht unbeaufsichtigt.
·Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßigtem Klima.
·Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug
werden.
·Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
·Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät
angeschlossen werden.
·In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufs-
genossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
·Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht
im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft
oder einem Fachmann in Verbindung.
37
Verwijderen
Alshetproduct niet meer werkt,moethet volgens de geldendewettelijkebepalingen voor afvalverwerking
ingeleverd worden.
Technische gegevens
GW-25/25M/25R GW-35M/35R
Bedrijfsspanning: ................................ 230V/50Hz ............................................................... 230V/50Hz
Zekering: ............................................. F0,5A/250V (5x20mm) ............................................ F0,5A/250V (5x20mm)
Opgenomen vermogen: ..................... 28W .......................................................................... 37W
Uitgangsvermogen: ............................ 25W max. ................................................................. 35W max.
Ingangsimpedantie (gitaar): ............... 46,6 kOhm ................................................................ 50 kOhm
Ingangsimpedantie (MIC): .................. 14,4 kOhm ................................................................ 14,4 kOhm
Harmonische vervorming (clean): ...... <1% .......................................................................... <1%

36
Hantering
·Steek de stekker nooit onmiddellijk in een stopcontact nadat het apparaat vanuit een koude naar een warme
ruimte overgeplaatst werd. Het condensatiewater dat hierbij gevormd wordt kan in bepaalde gevallen het
apparaat vernielen. Laat het apparaat op kamertemperatuur komen zonder dat de stekker aangesloten is. Wacht
tot het condensatiewater verdampt is.
·Trek de stekker nooit aan het snoer uit het stopcontact. Trek de stekker alleen aan de daarvoor voorziene
greepvlakken uit het stopcontact.
·Haal de stekker uit het stopcontact indien u het apparaat langere tijd niet gebruikt.
·Haal om veiligheidsredenen ook steeds de stekker uit het stopcontact bij onweer.
·U mag muziek niet gedurende langere tijd met overmatige geluidssterkte beluisteren. Hierdoor kan het gehoor
beschadigd worden. Dit geldt vooral bij het gebruik van hoofdtelefoons.
Verhelpen van storingen
Als er ooit problemen optreden, willen wij u hier uitleggen hoe u deze snel en eenvoudig kunt verhelpen.
Gelieve u tot een reparatiedienst te wenden als de fout niet verholpen kan worden.
Houd in ieder geval rekening met de veiligheidsvoorschriften!
Het apparaat werkt niet, het bedrijfslampje brandt niet:
·Is het apparaat ingeschakeld?
·Steekt de stekker in het stopcontact?
·Controleer het stopcontact. Wordt het stopcontact juist met stroom gevoed?
Het bedrijfslampje brandt, maar er is geen geluid hoorbaar:
·Staat de regelaar VOLUME op minimum (helemaal links)?
·Is er een hoofdtelefoon op de aansluiting PHONES aangesloten?
·Is de pick-up van de gitaar ingeschakeld?
·Is de gitaar juist aangesloten?
Andere dan genoemde reparaties mogen alleen door een bevoegde vakman gedaan worden.
5
Aufstellung
Achten Sie bei der Aufstellung auf ausreichende Belüftung.
Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge
o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur Überhit-
zung führen (Brandgefahr).
Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in das
Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt werden.
Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund zu
achten. Durch ein Herunterfallen des Gitarrenverstärkers besteht die Gefahr, dass Personen
verletzt werden.
Beachten Sie beim Aufstellen des Gerätes, dass die Anschlusskabel nicht gequetscht oder
durch scharfe Kanten beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben
kann. Es besteht Verletzungsgefahr.
Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, intensi-
vem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B.
Transformatoren,Motoren,schnurlose Telefone, Funkgeräteusw. in direkterNähezum Gitarren-
verstärker befinden, da diese ihn beeinflussen können.
 Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindliche Möbel-
oberflächen.
Anschluss
Trennen Sie den Gitarrenverstärker vor dem Anschluss von der Netzspannung (Netzstecker
aus der Steckdose ziehen).
BenutzenSie zum Anschlussder Eingänge nurhierfür geeignete,abgeschirmte Audioleitungen.
Bei Verwendung falscher Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes
führen können, dürfen an die Eingänge des Gitarrenverstärkers nur Gitarren und Mikrofone
(nur Modelle GW-25M und GW-35M) mit Klinkenanschlüssen angeschlossen werden.
An den Kopfhöreranschluss dürfen nur Kopfhörer angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technische Daten“.

6
DISTORTION
CLEAN
INPUT CH/SELECT GAIN TREBLE MIDDLE BASS VOLUME PHONES
EQUALIZER
GUITAR
AMPLIFIER POWER
0
I
010
010 010 00
10 10
DISTORTION
CLEAN
EQUALIZER
GAIN TREBLE MIDDLE BASS VOLUME
GUITAR
AMPLIFIER POWER
CH/SELECT
MIC LEVEL GUITAR
010 010 000
10 1010 010
I
0
EQUALIZER
DISTORTION
CLEAN
CH/SELECT GAIN TREBLE MIDDLE BASS VOLUME
GUITAR
AMPLIFIER POWER
INPUT REVERB
I
0
010 010 010 010 010 010

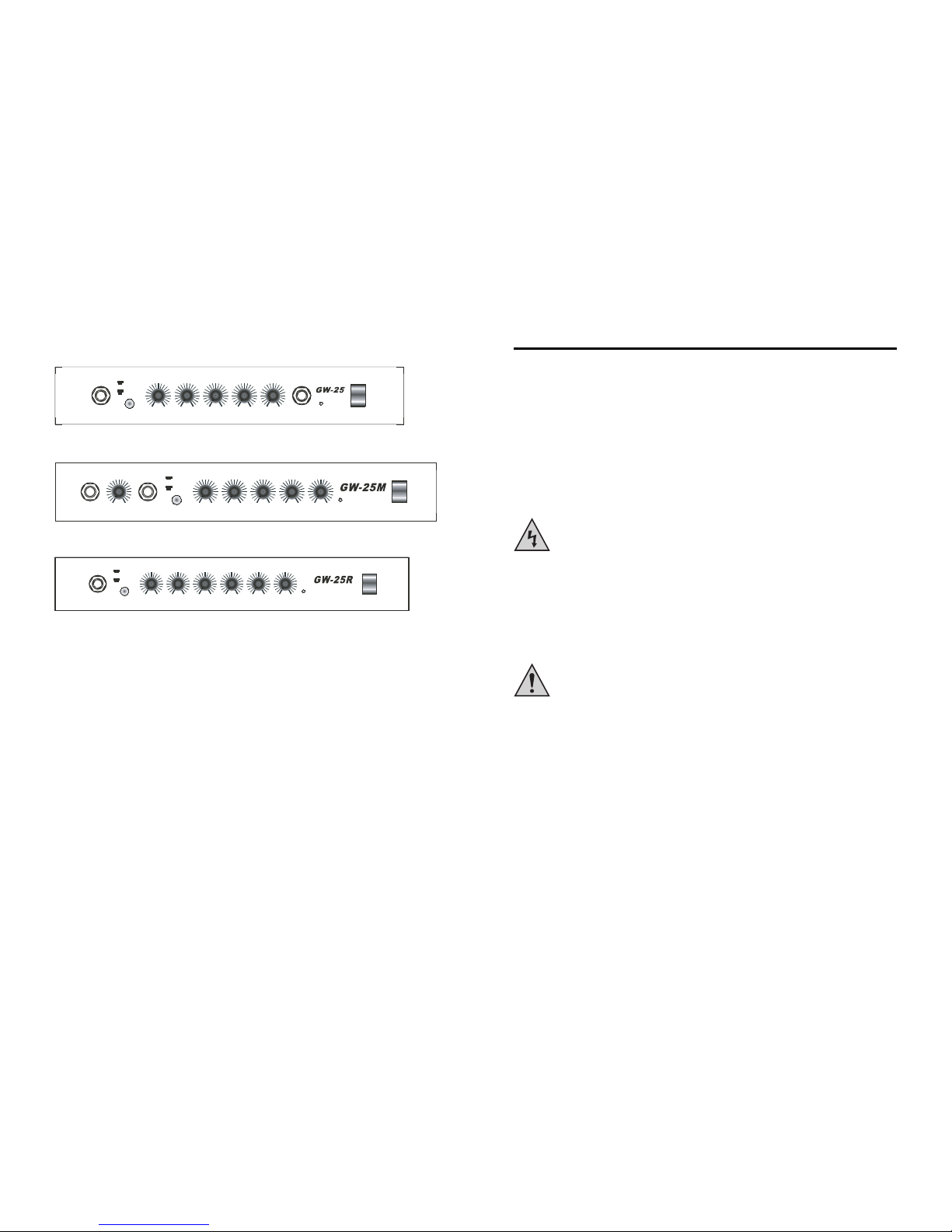

GW-25:
GW-25M/GW-35M:
GW-25R/GW-35R:
·Verbinden Sie den Tonabnehmerausgang Ihrer Gitarre mit der Buchse INPUT (Modelle GW-25, GW-25R und
GW-35R) bzw. mit der Buchse GUITAR (Modelle GW-25M und GW-35M).
·Verbinden Sie den Ausgang Ihres Mikrofons mit der Buchse MIC (nur Modelle GW-25M und GW-35M).
·Verbinden Sie bei Bedarf den Anschluss-Stecker Ihres Kopfhörers mit dem Anschluss PHONES am Gitarren-
verstärker (dieser Anschluss ist bei den Modellen GW-25R, GW-25M, GW-35R und GW-35M an der Geräte-
rückseite angeordnet). Sobald ein Kopfhörer eingesteckt wird ist der Lautsprecher des Gitarrenverstärkers
automatisch stummgeschaltet.
35
Onderhoud
Controleer regelmatig de technische veiligheid van de gitaarversterker. Kijk bijvoorbeeld het netsnoer en de
behuizing op beschadigingen na. Als het apparaat niet meer op een veilige manier gebruikt kan worden, moet u het
buiten werking stellen en onopzettelijk gebruik voorkomen (koppel de stekker los!).
U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:
·het apparaat of het netsnoer duidelijke beschadigingen vertonen
·het apparaat niet meer werkt
·na lange opslag onder ongunstige omstandigheden
·na zware transportbelastingen
Gelieve volgende veiligheidsvoorschriften op te volgen voordat u de gitaarversterker reinigt of onderhoudt:
Bij het openen van deksels of het verwijderen van onderdelen kunnen er elementen blootgelegd
worden die onder spanning staan.
Het product moet daarom van alle spanningsbronnen losgekoppeld worden voordat het
onderhouden of gerepareerd wordt.
Zelfs wanneer het product van alle spanningsbronnen losgekoppeld werd kunnen
condensatoren in het product nog onder spanning staan.
Het product mag alleen door een vakman gerepareerd worden die vertrouwd is met de daaraan
verbonden gevaren en de daarvoor geldende voorschriften.
Als de zekering vervangen moet worden, mogen er alleen zekeringen van het aangegeven type en met de
aangegeven nominale stroomsterkte (zie „Technische gegevens“) gebruikt worden.
Het repareren van de zekering of het overbruggen van de zekeringhouder is niet toegestaan.
·Nadeloskoppeling van hetlichtnet(stekker uit hetstopcontacthalen!) draait u meteengeschikte schroevendraaier
de zekeringkap met de defecte zekering voorzichtig uit de zekeringhouder FUSE aan de achterkant van het
apparaat.
·Verwijder de defecte zekering en vervang deze door een nieuwe zekering van hetzelfde type.
·Draai nu de zekeringkap met de nieuwe zekering weer in de zekeringhouder.
·Pas daarna mag het apparaat opnieuw met het lichtnet verbonden en in bedrijf gesteld worden.
Het apparaat is voor het overige onderhoudsvrij. Reinig de buitenkant alleen met een zachte en droge doek of kwast.
U mag in geen geval agressieve reinigingsproducten of chemische oplosmiddelen gebruiken omdat het oppervlak
van de behuizing anders beschadigd kan worden.

34
Aansluiting op het lichtnet
Het stopcontact waarop de gitaarversterker aangesloten wordt moet gemakkelijk bereikbaar
zijn zodat het apparaat bij fouten snel en eenvoudig van de stroomvoorziening losgekoppeld
kan worden.
De gitaarversterker en alle aangesloten apparaten moeten bij de aansluiting op het lichtnet
uitgeschakeld zijn.
Vergewis u ervan dat alle elektrische verbindingen en verbindingskabels tussen de apparaten
en eventuele verlengkabels overeenkomen met de voorschriften en bepalingen van de
bijbehorende gebruiksaanwijzingen.
·Steek de stekker van het netsnoer in een intact stopcontact.
·Met de schakelaar POWER wordt de gitaarversterker in- en uitgeschakeld. In de stand „I“ is het apparaat
ingeschakeld en in de stand „0“ uitgeschakeld. Als het apparaat ingeschakeld is, zal het rode bedrijfslampje
branden.
Ingebruikname en bediening
Stel het apparaat pas in bedrijf als u zich met de functies en met deze gebruiksaanwijzing
vertrouwd heeft gemaakt.
Controleer nog een keer of alle aansluitingen juist zijn.
·Zet de regelaars GAIN, VOLUME en LEVEL (alleen bij de modellen GW-25M en GW-35M) op minimum
(helemaal links).
·Schakel de gitaarversterker met de schakelaar POWER in. Het rode bedrijfslampje brandt.
·Speel op de gitaar en stel met de regelaar VOLUME een gemiddelde geluidssterkte in.
·Pas de geluidssterkte van de microfoon aan met de regelaar LEVEL (alleen voor de modellen GW-25M en GW-
35M).
·De totale geluidssterkte kan nu met de regelaar VOLUME ingesteld worden.
·De klank wordt met de regelaars TREBLE (hoge tonen), MIDDLE (middelhoge tonen) en BASS (lage tonen)
ingesteld.
·Met de schakelaar CH/SELECT activeert u de vervormer (overdrive). In de stand CLEAN is hij uitgeschakeld en
in de stand DISTORTION ingeschakeld. Als de vervormer geactiveerd is, kan de sterkte van de vervorming met
de regelaar GAIN ingesteld worden.
·Met de regelaar REVERB (alleen modellen GW-25R en GW-35R) wordt de nagalm van de gitaarversterker
ingesteld. Hoe hoger de gekozen instelling, des te sterker is ook de nagalm.
7
Netzanschluss
Die Netzsteckdose, an die der Gitarrenverstärker angeschlossen wird muss leicht erreichbar
sein, damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt
werden kann.
Der Gitarrenverstärker und alle angeschlossenen Geräte müssen beim Anschluss der
Spannungsversorgung ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen
den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit
der Bedienungsanleitung sind.
·Stecken Sie den Netzstecker der Netzleitung in eine ordnungsgemäße Wandsteckdose.
·Mit dem Schalter POWER wird der Gitarrenverstärker ein- bzw. ausgeschaltet. In Stellung „I“ ist das Gerät
eingeschaltet, in Stellung „0“ ist es ausgeschaltet. Bei eingeschaltetem Gerät leuchtet die rote Betriebsanzeige.
Inbetriebnahme und Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit.
·Drehen Sie die Regler GAIN, VOLUME und LEVEL (nur bei den Modellen GW-25M und GW-35M) auf Minimum
(Linksanschlag).
·Schalten Sie den Gitarrenverstärker mit dem Schalter POWER ein. Die Betriebsanzeige leuchtet rot.
·Spielen Sie die Gitarre und stellen Sie mit dem Regler VOLUME eine mittlere Lautstärke ein.
·Passen Sie die Mikrofonlautstärke mit dem Regler LEVEL an (nur für die Modelle GW-25M und GW-35M).
·Die Gesamtlautstärke kann nun mit dem Regler VOLUME eingestellt werden.
·Der Klang wird mit den Reglern TREBLE (Hochtonbereich), MIDDLE (Mitteltonbereich) und BASS (Tiefton-
bereich) eingestellt.
·Mit dem Schalter CH/SELECT aktivieren Sie den Verzerrer (Overdrive). In der Stellung CLEAN ist er ausgeschal-
tet, in der Stellung DISTORTION eingeschaltet. Die Stärke der Verzerrung wird bei aktiviertem Verzerrer mit dem
Regler GAIN eingestellt.
·Mit dem Regler REVERB (nur Modelle GW-25R und GW-35R) wird der Nachhall des Gitarrenverstärkers
eingestellt. Je höher hier die Einstellung gewählt wird, desto größer ist der Hallanteil.

8
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Gitarrenverstärkers z.B. auf Beschädigung der Netzleitung
und des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern (Netzstecker ziehen!).
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
·das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen
·das Gerät nicht mehr arbeitet
·nach längerer Lagerung unter ungünstigen Verhältnissen
·nach schweren Transportbeanspruchungen
Bevor Sie den Gitarrenverstärker reinigen oder warten beachten Sie folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile
freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs-
quellen getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
Ist ein Sicherungswechsel erforderlich, so ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und
Nennstromstärke (siehe "Technische Daten") Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
·Nach erfolgter Netztrennung (Netzstecker ziehen!) drehen Sie mit einem geeigneten Schraubendreher vorsich-
tig die Sicherungskappe mit der defekten Sicherung aus dem Sicherungshalter FUSE an der Geräterückseite
heraus.
·Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.
·Drehen Sie nun die Sicherungskappe mit der neuen Sicherung wieder in den Sicherungshalter ein.
·Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen.
Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel
gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des
Gehäuses beschädigt werden könnte.
33
DISTORTION
CLEAN
INPUT CH/SELECT GAIN TREBLE MIDDLE BASS VOLUME PHONES
EQUALIZER
GUITAR
AMPLIFIER POWER
0
I
010
010 010 00
10 10
DISTORTION
CLEAN
EQUALIZER
GAIN TREBLE MIDDLE BASS VOLUME
GUITAR
AMPLIFIER POWER
CH/SELECT
MIC LEVEL GUITAR
010 010 000
10 1010 010
I
0
EQUALIZER
DISTORTION
CLEAN
CH/SELECT GAIN TREBLE MIDDLE BASS VOLUME
GUITAR
AMPLIFIER POWER
INPUT REVERB
I
0
010 010 010 010 010 010
GW-25:
GW-25M/GW-35M:
GW-25R/GW-35R:
·Verbind de pick-up uitgang van uw gitaar met de aansluiting INPUT (modellen GW-25, GW-25R en GW-35R)
of met de aansluiting GUITAR (modellen GW-25M en GW-35M).
·Verbind de uitgang van uw microfoon met de aansluiting MIC (alleen modellen GW-25M en GW-35M).
·Verbind indien gewenst de aansluitstekker van uw hoofdtelefoon met de aansluiting PHONES van de
gitaarversterker (deze aansluiting bevindt zich bij de modellen GW-25R, GW-25M, GW-35R en GW-35M aan de
achterkant van het apparaat). Zodra er een hoofdtelefoon aangesloten wordt, is de luidspreker van de
gitaarversterker automatisch stilgeschakeld.

32
Opstellen
Let bij het opstellen van het apparaat op voldoende ventilatie.
De luchtcirculatie mag niet door voorwerpen zoals tijdschriften, tafelkleden, gordijnen e.d.
belemmerd worden. Dit belet de warmte-afvoer van het apparaat en kan oververhitting tot
gevolg hebben (brandgevaar).
U mag voor de bevestiging van het apparaat geen schroeven in de behuizing schroeven en ook
geen gaten in de behuizing boren. Hierdoor kan het apparaat beschadigd en de veiligheid
benadeeld worden.
Bij het opstellen moet erop gelet worden dat het apparaat veilig staat en dat de ondergrond
stabiel is. Als de gitaarversterker naar beneden valt, kunnen er personen gekwetst raken.
Let er bij het opstellen van het apparaat op dat de aansluitkabels niet platgedrukt of door
scherpe hoeken beschadigd worden.
Installeer de kabels zo dat niemand erover kan struikelen of eraan kan blijven hangen. Gevaar
voor verwondingen!
Houd bij de keuze van een opstelplaats ermee rekening dat direct en intensief zonlicht,
trillingen, stof, hitte, koude en vochtigheid vermeden moeten worden.
Er mogen geen apparaten met sterke elektrische of magnetische velden (zoals bv.
transformatoren, motoren, draadloze telefoons, zendontvangers, enz.) in de onmiddellijke
buurt van de gitaarversterker zijn. Deze kunnen de gitaarversterker beïnvloeden.
 Plaats het apparaat nooit zonder voldoende bescherming op waardevolle of gevoelige
meubeloppervlakken.
Aansluiting
Koppel de gitaarversterker vóór de aansluiting los van de netspanning (haal de stekker uit het
stopcontact).
Gebruik voor de aansluiting van de ingangen alleen hiervoor geschikte en afgeschermde
audiokabels. Bij het gebruik van foute kabels kunnen er storingen optreden.
Om vervormingen of misaanpassingen te voorkomen die tot schade aan het apparaat kunnen
leiden, mogen er alleen gitaren en microfonen (alleen modellen GW-25M en GW-35M) met jack
aansluitingen op de ingangen van de gitaarversterker aangesloten worden.
Op de hoofdtelefoonaansluiting mogen er alleen hoofdtelefoons aangesloten worden.
Raadpleeg hiertoe ook de aansluitwaarden in het hoofdstuk „Technische gegevens“.
9
Handhabung
·Stecken Sie nie den Netzstecker gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum
in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das
Gerät zerstören. Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das
Kondenswasser verdunstet ist.
·Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
·Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
·Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
·Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das
Gehör geschädigt werden. Dies gilt insbesondere bei der Verwendung von Kopfhörern.
Behebung von Störungen
Sollten einmal Probleme auftreten, möchten wir Ihnen hier beschreiben, wie Sie diese einfach und schnell beheben
können.
Sollte keine Abhilfe möglich sein, wenden Sie sich bitte an eine Fachwerkstatt.
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, die Betriebsanzeige leuchtet nicht:
·Ist das Gerät eingeschaltet?
·Ist der Netzstecker in der Netzsteckdose eingesteckt?
·Überprüfen Sie die Netzsteckdose. Wird sie ordnungsgemäß mit Strom versorgt?
Die Betriebsanzeige leuchtet, es ist jedoch kein Ton zu hören:
·Steht der Regler VOLUME auf Minimum (Linksanschlag)?
·Ist ein Kopfhörer in den Anschluss PHONES eingesteckt?
·Ist der Tonabnehmer der Gitarre eingeschaltet?
·Ist die Gitarre richtig angeschlossen?
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten
Fachmann durchzuführen.

10
Entsorgung
 Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
GW-25/25M/25R GW-35M/35R
Betriebsspannung:.............................. 230V/50Hz ............................................................... 230V/50Hz
Sicherung: ........................................... F0,5A/250V (5x20mm) ............................................ F0,5A/250V (5x20mm)
Leistungsaufnahme: ........................... 28W .......................................................................... 37W
Ausgangsleistung: .............................. 25W max. ................................................................. 35W max.
Eingangsimpedanz(Gitarre): .............. 46,6kOhm ................................................................. 50kOhm
Eingangsimpedanz (MIC):.................. 14,4kOhm ................................................................. 14,4kOhm
Klirrfaktor (Clean): .............................. <1% .......................................................................... <1%
31
· U mag nooit vloeistoffen over elektrische apparaten gieten of voorwerpen met vloeistoffen (bv. vazen) erop
zetten. Dit kan brandgevaar of levensgevaarlijke elektrische schokken tot gevolg hebben. Schakel in zo´n geval
het bijbehorende stopcontact stroomloos (bv. zekeringautomaat afschakelen) en haal daarna de stekker uit het
stopcontact. Koppel alle kabels los van het apparaat. Het apparaat mag daarna niet meer gebruikt worden. Breng
het naar een reparatiedienst.
·Stekkers mogen nooit met natte handen aangesloten of losgekoppeld worden.
·Zorg voor voldoende ventilatie van het apparaat tijdens het gebruik. Dek de ventilatieopeningen niet af met
tijdschriften, tafelkleden, gordijnen e.d. De afstand t.o.v. andere voorwerpen moet ten minste 15 cm bedragen.
·U mag het apparaat niet blootstellen aan hoge temperaturen, druip- of spatwater, sterke trillingen en hoge
mechanische belastingen.
·U mag geen open vuurbronnen zoals brandende kaarsen op het apparaat plaatsen.
·Gelieve u tot een vakman te wenden indien u vragen heeft omtrent de werkwijze, veiligheid of aansluiting van
het apparaat.
·Laat het apparaat niet onbewaakt tijdens het gebruik.
·Gebruik het apparaat niet in een tropisch klimaat, maar alleen in een gematigd klimaat.
·U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
·Houd ook rekening met de bijkomende veiligheidsvoorschriften in de overige hoofdstukken van deze
gebruiksaanwijzing.
·Houd ook rekening met de veiligheidsvoorschriften en handleidingen van de overige apparaten die op het
apparaat aangesloten worden.
·In bedrijven moet rekening gehouden worden met de voorschriften ter voorkoming van ongevallen opgesteld
door de nationale bonden van de ongevallenverzekering voor elektrische installaties en productiemiddelen.
·Gelieve u tot onze technische helpdesk of een vakman te wenden indien u vragen heeft omtrent de correcte
aansluiting van het apparaat of omtrent zaken die niet opgehelderd worden in deze gebruiksaanwijzing.
