Coolaroo Spring Operated Outdoor Roller Shade User manual

Congratulations on the purchase of your Coolaroo® Spring Operated Outdoor Roller Shade. Whether you choose to install it in your
apartment or home on a window, balcony, patio, porch or deck, simply follow the directions included here to create a safer, more enjoyable
environment with increased privacy.
Please take a moment to review the parts list before beginning the steps below. Your Spring Operated Outdoor Roller Shade can either be
hung from the top of a surface i.e. window frame, (Fig. 1) or side mounted on the inside surface of a wall, patio or porch. Regardless of how
you choose to install the shade, the installation instructions remain the same.
INSTALL THE MOUNTING BRACKETS
A. Using the mounting bracket as your guide, mark the holes
where the screws will go with a pencil. The tension wheel
component will need to be installed on the right hand side.
Note: Be sure the mounting brackets on both ends
are level and in line with each other.
B. Use a 3/32” drill bit to pre-drill the holes. If you are mounting
the shade on a material other than wood, use the optional wall
anchors which can be inserted into the pre-drilled holes.
C. Install the mounting brackets to the top of a surface or inside of
the surface area using the wood screws provided. (Fig. 1)
INSTALL THE SHADE
A. Position the shade so that the tension wheel component is on
the right. (Fig. 2)
Note: You will also want to position the head rail so
that the red tension brake is facing you. This will make
it easier for you to remove the brake as described in
step E.
2
1
PARTS LIST QTY
1 Head rail 1
2 Mounting brackets 2
3 Tension wheel component 1
4 Idle end 1
5 Shade 1
6 Bottom rail 1
7 Bottom rail cap 2
8 Wood screws 4
9 Drywall anchors 4
20 minute set up
(approximate time)
Fig.1
Fig.2
(1) Head rail (3) Tension wheel
component
(4) Idle end
(5) Shade
(6) Bottom rail
(7) Bottom
rail cap
(8) Wood
screws
(9) Drywall
anchors
(2) Mounting
brackets
Additional tensioning
may be required
Screwdriver
Measuring tape
Pencil
Drill with 3/32” drill bit
ADDITIONAL
TOOLS
NEEDED
WARNING
INSTRUCTION MANUAL
Outdoor Roller Shade
Spring Operated

© by Gale Pacific Limited. All rights reserved. Coolaroo® is a registered trademark of Gale Pacific Limited.
To prevent damage, roll up your sun shade when not in use, or before strong storms.
RAISING AND LOWERING THE SHADE
Having successfully followed the steps above, your shade should be in the retracted position
(rolled up) and ready to use.
To lower the shade, place one hand in the center of the bottom rail and pull down to your
desired height.
To raise the shade, place one hand in the center of the bottom rail and gently pull down on the
shade. To stop the shade in your desired position, gently down on the bottom rail and the shade
will lock into place. (Fig. 7)
TENSION ADJUSTMENT
If the shade is not retracting to your desired speed use the steps below to
increase or decrease as needed.
A. To increase the tension on the spring, turn the tensioning wheel
component 1-2 full rotations (counterclockwise) on the right side
of the shade. (Fig. 8)
B. To decrease the tension on the spring, turn the tensioning wheel
component 1-2 full rotations (clockwise) on the right side of the
shade. (Fig. 8)
Questions or Comments? Contact us at:
Gale Pacific USA, Inc. |www.coolaroousa.com |1-800-560-4667
MAINTENANCE: Your sun shade has been made of the finest materials and, when properly cared
for, will provide years of shade and privacy. To clean your shade, simply rinse with water, scrub with
mild soap or any nonabrasive cleaner, rinse and allow to dry. Call us for missing parts or mechanical
problems. Do not store shade wet. In moist areas, roll shade down frequently to air dry.
CAUTION: Use of solvents or abrasive cleaners may damage the fabric and will void your warranty.
Do not use bleach or chlorine.
3
4

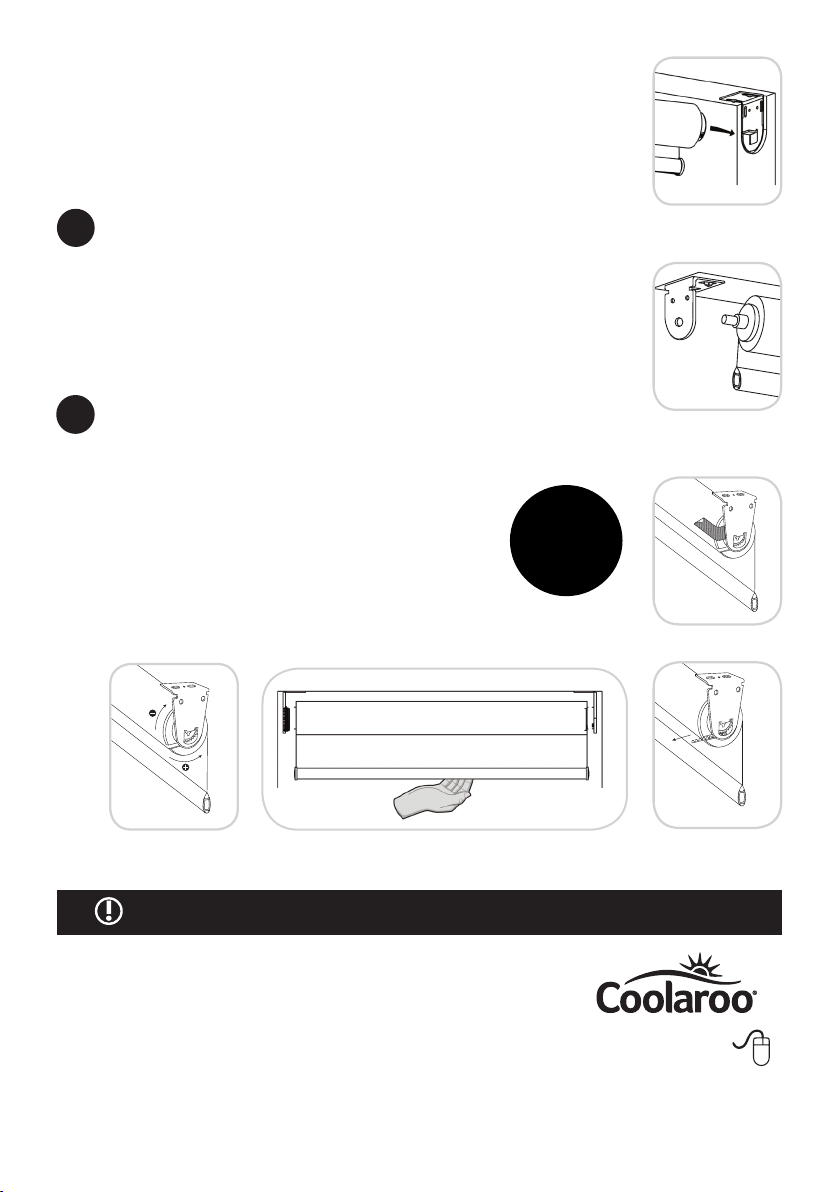

B. Insert the right side of the roller shade first. (Fig. 3)
C. Install the left side of the shade by sliding the idle end into the mounting bracket. (Fig. 4)
D. Once the roller shade is installed, remove the tape from the tension wheel component.
(Fig. 5)
E. Pull down the shade until the red tensioning brake is completely removed. (Fig. 6)Fig.3
Register and Order
Replacement Parts Online:
www.coolaroousa.com
5.04.004.270
Fig.4
Fig.5
Fig.8 Fig.6
ADDITIONAL
TENSIONING
MAY BE
REQUIRED AFTER
INSTALLATION
Fig.7

Félicitations pour l’achat de votre store à enroulement automatique d’extérieur Coolaroo® Spring Operated. Que vous choisissiez de
l’installer sur la fenêtre, le balcon, le porche ou la terrasse de votre appartement ou de votre maison, suivez simplement les instructions ci-
incluses pour créer un environnement plus sûr, plus agréable et plus intime.
Avant d’entreprendre les étapes ci-dessous, veuillez prendre quelques instants pour examiner la liste des pièces. Votre store à enroulement
automatique d’extérieur Spring Operated peut être accroché depuis le haut d’une surface p. ex. un cadre de fenêtre (Fig. 1) ou monté
latéralement sur la surface intérieure d’un mur, d’une terrasse ou d’un porche. Peu importe la façon dont vous choisissez d’installer le store,
les instructions pour l’installation sont les mêmes.
INSTALLATION DES SUPPORTS DE FIXATION
A. En vous guidant à l’aide d’un support de fixation, marquez
l’emplacement des trous où vous insérerez les vis avec un crayon. Le
composant de roue de tension doit être installé sur le côté droit.
Remarque: Assurez-vous que les supports de fixation
situés aux deux extrémités sont de niveau et alignés.
B. Utilisez un foret de 3/32 po pour percer des avant-trous. Si vous
fixez le store sur un autre matériau que le bois, utilisez les chevilles
d’ancrage facultatives pouvant être insérées dans les avant-trous.
C. Installez les supports de fixation au plafond ou au mur à l’aide des vis
à bois fournies. (Fig. 1)
INSTALLATION DU STORE
A. Positionnez le store de façon à ce que le composant de roue de
tension se trouve à droite. (Fig. 2)
Remarque: Positionnez également la traverse
supérieure de façon à ce que le frein de tension rouge
soit face à vous. Cela facilitera le retrait du frein comme il
est décrit à l’étape E.
2
1
LISTE DES PIÈCES QTÉ
1 Traverse supérieure 1
2 Supports de fixation 2
3 Composant de roue de tension 1
4 Dispositif fixe 1
5 Store 1
6 Traverse inférieure 1
7 Embout de traverse inférieure 2
8 Vis à bois 4
9Cheville d’ancrage pour cloison sèche 4
Fig.1
Fig.2
(1) Traverse supérieure (3) Composant de roue
de tension
(4) Dispositif
xe
(5) Store
(6) Traverse
inférieure
(7) Embout de
traverse inférieure
(8) Vis à bois
(9) Cheville
d’ancrage
pour cloison
sèch
(2) Supports
de xation
Il se peut qu’un tensionnage
supplémentaire soit nécessaire
AVERTISSEMENT
Installé en 20 minutes
(temps approximatif)
OUTILS
SUPPLÉMENTAIRES
NÉCESSAIRES
Tournevis
Ruban à mesurer
Crayon
Perceuse et foret de 3/16 po
Store à enroulement d’extérieur
Action à ressort
MANUEL D’INSTRUCTIONS

SOULÈVEMENT ET ABAISSEMENT DU STORE
Si vous avez bien suivi les étapes ci-dessus, votre store devrait être en position rétractée
(enroulée) et prêt à l’emploi.
Pour abaisser le store, saisissez le milieu de la traverse inférieure d’une main et abaissez la
traverse à la hauteur désirée.
Pour lever le store, placez une main au centre du rail inférieur et tirez doucement sur le store.
Pour arrêter le store dans la position souhaitée, enfoncez doucement le rail inférieur et le store se
verrouillera. (Fig. 7)
RÉGLAGE DE LA TENSION
Si le store ne se rétracte pas à la vitesse souhaitée, suivez les étapes ci-
dessous pour augmenter ou diminuer la tension, au besoin.
A. Pour augmenter la tension du ressort, tournez le composant de
la roue de tension en effectuant de 1 à 2 rotations (dans le sens
contraire des aiguilles d’une montre) sur le côté droit du store.
(Fig. 8)
B. Pour diminuer la tension du ressort, tournez le composant de la
roue de tension en effectuant de 1 à 2 rotations (dans le sens des
aiguilles d’une montre) sur le côté droit du store. (Fig. 8)
3
4
B. Insérez d’abord le côté droit du store à enroulement automatique . (Fig. 3)
C. Installez le côté gauche du store en glissant le dispositif fixe dans le support de fixation. (Fig. 4)
D. Une fois le store à enroulement automatique installé, retirez le ruban adhésif du composant
de roue de tension. (Fig. 5)
E. Abaissez le store jusqu’à ce que le frein de tension rouge soit complètement retiré. (Fig. 6)Fig.3
Fig.7
Fig.4
Fig.5
Fig.8 Fig.6
IL SE PEUT QU’UN
TENSIONNAGE
SUPPLÉMENTAIRE
SOIT NÉCESSAIRE
APRÈS
L’INSTALLATION
© Gale Pacific Limited. Tous droits réservés. Coolaroo® est une marque de commerce déposée de Gale Pacific Limited.
Afin d’éviter d’endommager votre store pare-soleil, enroulez-le lorsque vous ne l’utilisez pas ou avant un orage violent
Des questions ou des commentaires? Communiquez avec nous:
Gale Pacific USA, Inc. |www.coolaroousa.com |1-800-560-4667
ENTRETIEN: Votre store pare-soleil a été fabriqué avec les meilleurs matériaux. Lorsqu’il est entretenu
correctement, il peut vous offrir des années d’ombre et d’intimité. Pour nettoyer votre store, rincez-le
simplement avec de l’eau, lavez-le ensuite avec du savon doux ou tout produit nettoyant non abrasif, puis
rincez-le de nouveau et laissez-le sécher. Communiquez avec nous s’il vous manque des pièces ou que vous
éprouvez des problèmes mécaniques. Ne rangez pas un store mouillé. Dans les régions humides, déroulez
fréquemment le store pour le sécher à l’air.
CAUTION: N’utilisez pas de solvants ni de produits nettoyants abrasifs, car ils pourraient endommager la
toile et cela entraînerait l’annulation de votre garantie. N’utilisez pas d’agent de blanchiment ni de chlore.
Inscrivez-vous et commandez des
pièces de rechange en ligne :
www.coolaroousa.com
5.04.004.270
