coolwell XPAC-09 CO User manual

Manual del usuario del acondicionador de aire
portátil (R290)
Para el modelo :
XPAC-09 CO
Lea atentamente este manual del usuario para garantizar un uso, mantenimiento e
instalación adecuados.

Contenido
1. Conciencia de seguridad........................................................................................................ 1

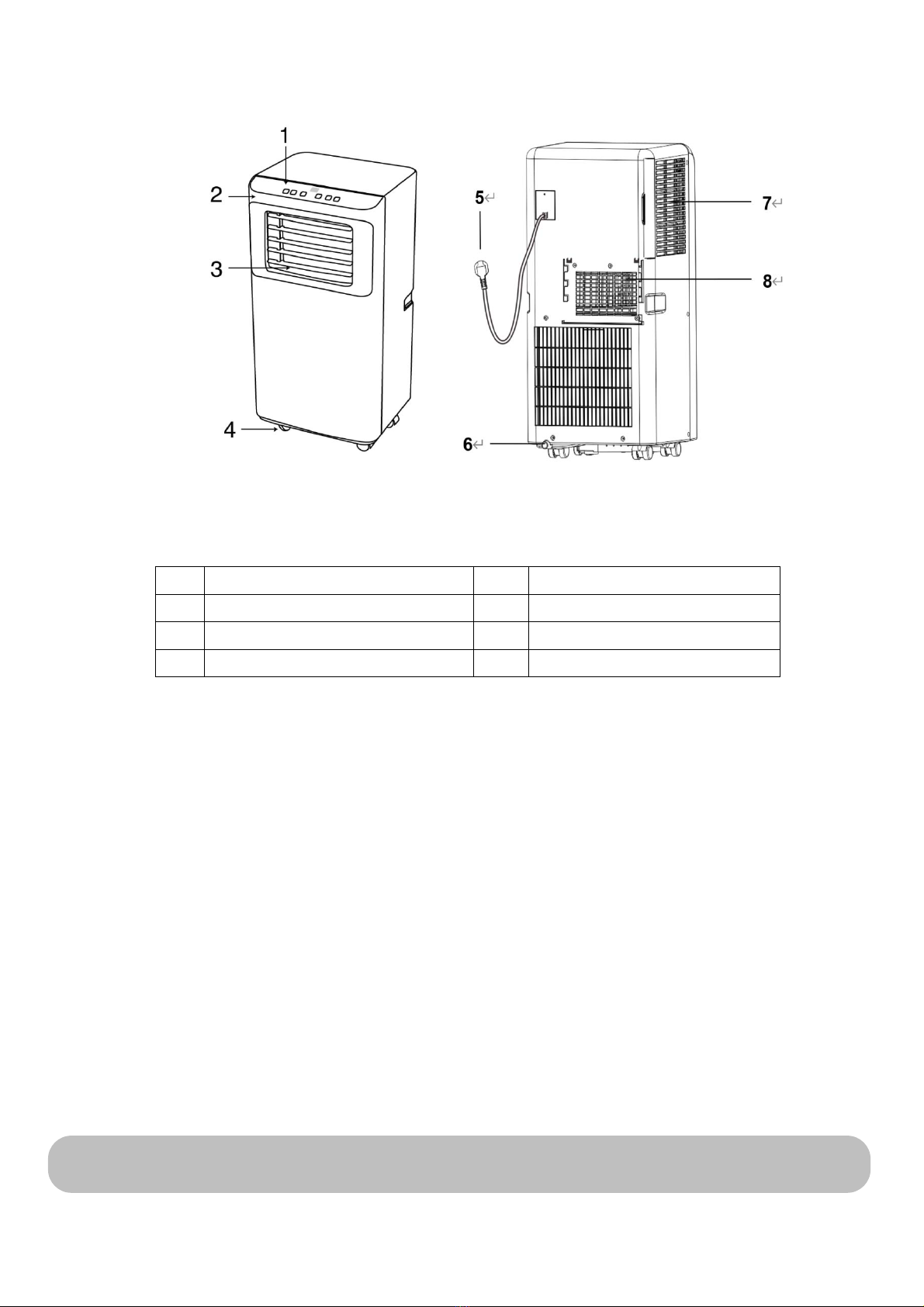

2. Nombre de las partes........................................................................................................... 12
3. Accesorios............................................................................................................................. 13
4. Apariencia y función del panel de control.........................................................................14
5. Apariencia y función del control remoto...........................................................................15
6. Introducción a la operación................................................................................................ 17
7. Explicaciones de instalación...............................................................................................18
8. Explicaciones de mantenimiento........................................................................................21
9. Solución de problemas ........................................................................................................22

1
1. Safety Awareness
¡MUY IMPORTANTE!
No instale ni utilice su acondicionador de aire portátil antes de haber leído detenidamente
este manual. Guarde este manual de instrucciones para una eventual garantía del producto y
para referencia futura.
Advertencia
No utilice medios para acelerar el proceso de descongelación o para limpiar distintos de
los recomendados por el fabricante.
El aparato debe almacenarse en una habitación sin fuentes de ignición en funcionamiento
continuo (por ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un
calentador eléctrico en funcionamiento).
No perforar ni quemar.
Tenga en cuenta que los refrigerantes pueden no tener olor.
El aparato se debe instalar, operar y almacenar en una habitación con un área de piso
mayor a X m2.
MODEL X (m2)
5000Btu/h,7000Btu/h,8000Btu/h 4
9000Btu/h,10000Btu/h,10500Btu/h 12
12000Btu/h,14000,16000Btu/h,18000Btu/h 15
Información específica sobre aparatos con gas refrigerante R290.
•Lea detenidamente todas las advertencias.
Advertencia (por R290)
1. Conciencia de seguridad

2
•Al descongelar y limpiar el aparato, no utilice herramientas distintas a las recomendadas por la
empresa fabricante.
•El aparato debe colocarse en un área sin fuentes continuas de ignición (por ejemplo: llamas
abiertas, aparatos de gas o eléctricos en funcionamiento).
•No pinchar y no quemar.
•Este aparato contiene Y g (consulte la etiqueta de clasificación en la parte posterior de la unidad)
de gas refrigerante R290.
•R290 es un gas refrigerante que cumple con las directivas europeas sobre medio ambiente. No
perfore ninguna parte del circuito refrigerante.
•Si el aparato se instala, opera o almacena en un área sin ventilación, la habitación debe estar
diseñada para prevenir la acumulación de fugas de refrigerante que resulten en un riesgo de
incendio o explosión debido a la ignición del refrigerante causada por calentadores eléctricos,
estufas o otras fuentes de ignición.
•El aparato debe almacenarse de forma que se evite un fallo mecánico.
•Las personas que operan o trabajan en el circuito de refrigerante deben tener la certificación
correspondiente emitida por una organización acreditada que asegure la competencia en el manejo
de refrigerantes de acuerdo con una evaluación específica reconocida por asociaciones de la
industria.
•Las reparaciones deben realizarse según la recomendación de la empresa fabricante. El
mantenimiento y las reparaciones que requieran la asistencia de otro personal calificado deben
realizarse bajo la supervisión de una persona especificada en el uso de refrigerantes inflamables.
1. El aparato es solo para uso en interiores.
2. No utilice la unidad en un enchufe en reparación o no instalado correctamente.
3. No utilice la unidad, siga estas precauciones:
A: Cerca de la fuente de fuego.
B: Un área donde es probable que salpique aceite.
C: un área expuesta a la luz solar directa.
D: Un área donde es probable que salpique agua.
Instrucción de seguridad general

3
E: Cerca de un baño, una lavandería, una ducha o una piscina.
4. Nunca inserte sus dedos, varillas en la salida de aire. Tenga especial cuidado de advertir a los
niños de estos peligros.
5. Mantenga la unidad hacia arriba durante el transporte y almacenamiento, para que el compresor
se ubique correctamente.
6. Antes de limpiar el acondicionador de aire, siempre apague o desconecte la fuente de
alimentación.
7. Cuando mueva el acondicionador de aire, siempre apague y desconecte la fuente de
alimentación y muévalo lentamente.
8. Para evitar la posibilidad de un incendio, el acondicionador de aire no debe estar cubierto.
9. Todas las tomas de aire acondicionado deben cumplir con los requisitos locales de seguridad
eléctrica. Si es necesario, verifique los requisitos.
10.Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
11.Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de
servicio o personas calificadas de manera similar para evitar un peligro.
12.Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas,
sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido
supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros
involucrados. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y
el mantenimiento del usuario sin supervisión.
13.El aparato debe instalarse de acuerdo con las regulaciones nacionales de cableado. 14. Detalles
del tipo y clasificación de los fusibles: T, 250 VCA, 2 A o superior.
14.Reciclaje
Esta marca indica que este producto no debe desecharse con otros desechos domésticos en toda
la UE. Para evitar posibles daños al medio ambiente o la salud humana debido a la eliminación

4
incontrolada de desechos, recíclelos de manera responsable para promover la reutilización
sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de
devolución y recolección o comuníquese con el minorista donde compró el producto. Pueden
llevar este producto para un reciclaje seguro para el medio ambiente.
15.Comuníquese con un técnico de servicio autorizado para la reparación o el mantenimiento de
esta unidad.
16.No tire, deforme. o modifique el cable de alimentación o sumérjalo en agua. Tirar o hacer un mal
uso del cable de alimentación puede dañar la unidad y provocar una descarga eléctrica.
17.Deberá observarse el cumplimiento de las normativas nacionales sobre gas.
18.Mantenga las aberturas de ventilación libres de obstrucciones.
19.Toda persona que participe en el trabajo o la interrupción de un circuito de refrigerante debe
tener un certificado válido vigente de una autoridad de evaluación acreditada por la industria,
que autorice su competencia para manipular refrigerantes de manera segura de acuerdo con
una especificación de evaluación reconocida por la industria.
20.El servicio solo se realizará según lo recomendado por el fabricante del equipo. El
mantenimiento y las reparaciones que requieran la asistencia de otro personal capacitado se
llevarán a cabo bajo la supervisión de una persona competente en el uso de refrigerantes
inflamables.
21.No opere ni detenga la unidad insertando o sacando el enchufe de alimentación, puede causar
una descarga eléctrica o un incendio debido a la generación de calor.
22.Desenchufe la unidad si emite sonidos, olores o humo extraños.

5
Notas:
— Si alguna pieza está dañada, comuníquese con el distribuidor o con un taller de reparación
designado;
— En caso de cualquier daño, apague el interruptor de aire, desconecte la fuente de alimentación y
comuníquese con el distribuidor o un taller de reparación designado;
— En cualquier caso, el cable de alimentación debe estar firmemente conectado a tierra.
— Para evitar la posibilidad de peligro, si el cable de alimentación está dañado, apague el
interruptor de aire y desconecte la fuente de alimentación. Debe ser reemplazado por el
distribuidor o un taller de reparación designado.
1 INSTRUCCIONES GENERALES
1.1 Verifique el área
Antes de comenzar a trabajar en sistemas que contienen refrigerantes inflamables, es necesario
realizar comprobaciones de seguridad para garantizar que se minimice el riesgo de ignición. Para
reparar el sistema de refrigeración, se deben cumplir las siguientes precauciones antes de realizar
trabajos en el sistema.
1.2 Procedimiento de trabajo
El trabajo debe realizarse bajo un procedimiento controlado para minimizar el riesgo de presencia
de un gas o vapor inflamable mientras se realiza el trabajo.
1.3Área de trabajo general
Todo el personal de mantenimiento y otras personas que trabajen en el área local deben recibir
instrucciones sobre la naturaleza del trabajo que se está llevando a cabo. Se evitará el trabajo en
espacios reducidos. Se seccionará el área alrededor del espacio de trabajo. Asegúrese de que las
condiciones dentro del área se hayan hecho seguras mediante el control de material inflamable.
1.4 Comprobación de la presencia de refrigerante
El área debe ser revisada con un detector de refrigerante apropiado antes y durante el trabajo, para
asegurar que el técnico esté al tanto de atmósferas potencialmente inflamables. Asegúrese de que
el equipo de detección de fugas que se esté utilizando sea adecuado para su uso con refrigerantes
inflamables, es decir, que no tenga gas, esté adecuadamente sellado o sea intrínsecamente seguro.
1.5 Presencia de extintor
Si se va a realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier pieza
asociada, se deberá disponer de un equipo de extinción de incendios adecuado. Tenga un extintor
de polvo seco o CO 2 adyacente al área de carga.
INSTRUCCIONES PARA REPARAR EQUIPOS CON R290

6
1.6 Sin fuentes de ignición
Ninguna persona que realice trabajos relacionados con un sistema de refrigeración que impliquen
exponer cualquier tubería que contenga o haya contenido refrigerante inflamable deberá utilizar
fuentes de ignición de tal manera que puedan generar riesgo de incendio o explosión. Todas las
posibles fuentes de ignición, incluido el humo de las igaretas, deben mantenerse lo suficientemente
lejos del lugar de instalación, reparación, eliminación y eliminación, durante el cual posiblemente se
pueda liberar refrigerante inflamable al espacio circundante. Antes de que se lleve a cabo el trabajo,
se debe inspeccionar el área alrededor del equipo para asegurarse de que no haya peligros
inflamables o riesgos de ignición. Los carteles de "Prohibido fumar" desplegado.
1.7 Área ventilada
Asegúrese de que el área esté al aire libre o de que esté adecuadamente ventilada antes de irrumpir
en el sistema o realizar cualquier trabajo en caliente. Se mantendrá cierto grado de ventilación
durante el período en que se lleve a cabo el trabajo. La ventilación debe dispersar de manera
segura cualquier refrigerante liberado y preferiblemente expulsarlo al exterior a la atmósfera.
1.8 Comprobaciones al equipo de refrigeración
Cuando se cambien componentes eléctricos, deberán ser adecuados para el propósito y las
especificaciones correctas. En todo momento se seguirán las pautas de mantenimiento y servicio
del fabricante. En caso de duda, consulte con el departamento técnico del fabricante para obtener
ayuda. Se deben aplicar las siguientes comprobaciones a las instalaciones que utilizan refrigerantes
inflamables: el tamaño de la carga está de acuerdo con el tamaño de la habitación en la que están
instaladas las piezas que contienen refrigerante; la maquinaria de ventilación y las salidas funcionan
adecuadamente y no están obstruidas; si se utiliza un circuito de refrigeración indirecto, se
comprobará la presencia de refrigerante en el circuito secundario; El marcado del equipo sigue
siendo visible y legible. Se corregirán las marcas y letreros ilegibles; La tubería o los componentes
de refrigeración están instalados en una posición en la que es poco probable que estén expuestos a
cualquier sustancia que pueda corroer los componentes que contienen refrigerante, a menos que
los componentes estén construidos con materiales que sean inherentemente resistentes a la
corrosión o que estén adecuadamente protegidos contra la corrosión.
1.9 Controles a dispositivos eléctricos
La reparación y el mantenimiento de los componentes eléctricos deben incluir controles de
seguridad iniciales y procedimientos de inspección de componentes. Si existe una falla que pueda
comprometer la seguridad, no se debe conectar ningún suministro eléctrico al circuito hasta que se
solucione satisfactoriamente. Si la falla no se puede corregir inmediatamente pero es necesario
continuar la operación, se debe utilizar una solución temporal adecuada. Esto se debe informar al
propietario del equipo para que todas las partes estén informadas.
Las comprobaciones iniciales de seguridad incluirán: que los condensadores estén descargados:
esto se hará de forma segura para evitar la posibilidad de que se produzcan chispas; que no haya
ningún cableado ni componentes eléctricos con corriente expuestos mientras se carga, recupera o
purga el sistema; que hay continuidad de la conexión a tierra.
2 REPARACIONES DE COMPONENTES SELLADOS
2.1 Durante las reparaciones de los componentes sellados, todos los suministros eléctricos
deben desconectarse del equipo en el que se está trabajando antes de retirar las cubiertas
selladas, etc. La detección se ubicará en el punto más crítico para advertir de una situación
potencialmente peligrosa.
2.2 Se debe prestar especial atención a lo siguiente para asegurar que al trabajar con

7
componentes eléctricos, la carcasa no se altere de tal manera que el nivel de protección se vea
afectado.
Esto incluirá daños a los cables, número excesivo de conexiones, terminales que no se hicieron
según las especificaciones originales, daños a los sellos, ajuste incorrecto de los prensaestopas,
etc. Asegúrese de que el aparato esté montado de forma segura. Asegúrese de que los sellos o
materiales de sellado no se hayan degradado de manera que ya no sirvan para evitar la entrada
de atmósferas inflamables. Las piezas de repuesto deben estar de acuerdo con las
especificaciones del fabricante.
NOTA El uso de sellador de silicona puede inhibir la eficacia de algunos tipos de equipos de
detección de fugas. No es necesario aislar los componentes intrínsecamente seguros antes de
trabajar en ellos.
3 REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS
No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que
esto no exceda el voltaje y la corriente permitidos para el equipo en uso.
Los componentes intrínsecamente seguros son los únicos tipos en los que se puede trabajar
mientras están vivos en presencia de una atmósfera inflamable. El aparato de prueba debe estar
en la clasificación correcta. Reemplace los componentes solo con piezas especificadas por el
fabricante. Otras partes pueden provocar la ignición del refrigerante en la atmósfera debido a
una fuga.
4 CABLEADO
Compruebe que el cableado no esté sujeto a desgaste, corrosión, presión excesiva, vibración,
bordes afilados o cualquier otro efecto medioambiental adverso. La verificación también deberá
tener en cuenta los efectos del envejecimiento o la vibración continua de fuentes como
compresores o ventiladores.
5 DETECCIÓN DE REFRIGERANTES INFLAMABLES
Bajo ninguna circunstancia se utilizarán fuentes potenciales de ignición en la búsqueda o
detección de fugas de refrigerante. Un soplete de haluro (o cualquier otro detector que utilice una
llama desnuda) no se utilizará.
6 MÉTODOS DE DETECCIÓN DE FUGAS
Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que
contienen refrigerantes inflamables. Se deben usar detectores de fugas electrónicos para
detectar refrigerantes inflamables, pero la sensibilidad puede no ser adecuada o puede ser
necesario recalibrar. (El equipo de detección debe calibrarse en un área libre de refrigerante).
Asegúrese de que el detector no sea una fuente potencial de ignición y sea adecuado para el
refrigerante utilizado. El equipo de detección de fugas se establecerá en un porcentaje del LFL
del refrigerante y se calibrará para el refrigerante empleado y se confirmará el porcentaje
apropiado de gas (25% máximo). Los fluidos de detección de fugas son adecuados para su uso
con la mayoría de los refrigerantes, pero debe evitarse el uso de detergentes que contengan
cloro, ya que el cloro puede reaccionar con el refrigerante y corroer las tuberías de cobre. Si se
sospecha una fuga, todas las llamas desnudas se deben eliminar / extinguir. Si se encuentra una
fuga de refrigerante que requiere soldadura fuerte, todo el refrigerante debe recuperarse del
sistema o aislarse (por medio de válvulas de cierre) en una parte del sistema alejada de la fuga.

8
El nitrógeno libre de oxígeno (OFN) se purgará a través del sistema antes y durante el proceso
de soldadura fuerte.
7 EXTRACCIÓN Y EVACUACIÓN
Al interrumpir el circuito de refrigerante para realizar reparaciones, o para cualquier otro
propósito, se deben utilizar procedimientos convencionales. Sin embargo, es importante que se
sigan las mejores prácticas ya que la inflamabilidad es una consideración. Se debe seguir el
siguiente procedimiento: quitar el refrigerante; purgar el circuito con gas inerte; evacuar; purgar
nuevamente con gas inerte; Abra el circuito cortando o soldando. La carga de refrigerante se
recuperará en los cilindros de recuperación correctos. El sistema se "lavará" con OFN para que
la unidad sea segura. Es posible que este proceso deba repetirse varias veces. No se debe
utilizar aire comprimido ni oxígeno para esta tarea. El lavado se logrará rompiendo el vacío en el
sistema con OFN y continuando llenando hasta que se logre la presión de trabajo, luego
ventilando a la atmósfera y finalmente bajando a vacío. Este proceso se repetirá hasta que no
haya refrigerante dentro del sistema. Cuando se utiliza la carga de OFN final, el sistema debe
ventilarse hasta la presión atmosférica para permitir que se lleve a cabo el trabajo. Esta
operación es absolutamente vital si se van a realizar operaciones de soldadura fuerte en las
tuberías.
Asegúrese de que la salida de la bomba de vacío no esté cerca de ninguna fuente de ignición y
de que haya ventilación disponible.
8 PROCEDIMIENTOS DE CARGA
Además de los procedimientos de carga convencionales, se seguirán los siguientes requisitos.
- Asegúrese de que no se produzca contaminación de diferentes refrigerantes al utilizar el equipo
de carga. Las mangueras o líneas deben ser lo más cortas posible para minimizar la cantidad de
refrigerante que contienen.
- Los cilindros se mantendrán en posición vertical.
- Asegúrese de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema
con refrigerante.
- Etiquete el sistema cuando la carga esté completa (si aún no lo ha hecho).
- Se debe tener mucho cuidado de no sobrellenar el sistema de refrigeración.
Antes de recargar el sistema, se someterá a prueba de presión con OFN. El sistema debe ser
probado contra fugas al finalizar la carga pero antes de la puesta en servicio. Se debe realizar
una prueba de fugas de seguimiento antes de abandonar el sitio.
9 DESCOMISO
Antes de realizar este trámite, es fundamental que el técnico esté completamente familiarizado
con el equipo y todos sus detalles. Se recomienda una buena práctica que todos los refrigerantes
se recuperen de forma segura. Antes de que se lleve a cabo la tarea, se debe tomar una muestra
de aceite y refrigerante en caso de que se requiera un análisis antes de la reutilización del
refrigerante recuperado. Es esencial que haya energía eléctrica disponible antes de comenzar la
tarea.
a) Familiarizarse con el equipo y su funcionamiento.
b) Aislar el sistema eléctricamente.
c) Antes de intentar el procedimiento, asegúrese de que: si se requiere, se dispone de equipo de
manipulación mecánica para manipular los cilindros de refrigerante; todo el equipo de protección

9
personal está disponible y se utiliza correctamente; el proceso de recuperación es supervisado
en todo momento por una persona competente; el equipo de recuperación y los cilindros se
ajustan a las normas correspondientes.
d) Bombee el sistema de refrigerante, si es posible.
e) Si no es posible el vacío, haga un colector para que el refrigerante pueda eliminarse de varias
partes del sistema.
f) Asegúrese de que el cilindro esté situado en la balanza antes de que se lleve a cabo la
recuperación.
g) Encienda la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante.
h) No sobrellene los cilindros. (No más del 80% de carga de líquido en volumen).
i) No exceda la presión máxima de trabajo del cilindro, ni siquiera temporalmente.
j) Cuando los cilindros se hayan llenado correctamente y el proceso se haya completado,
asegúrese de que los cilindros y el equipo se retiren del lugar de inmediato y que todas las
válvulas de aislamiento del equipo estén cerradas.
k) El refrigerante recuperado no se cargará en otro sistema de refrigeración a menos que se
haya limpiado y verificado.
10 ETIQUETADO
El equipo debe estar etiquetado indicando que ha sido desactivado y vaciado de refrigerante. La
etiqueta deberá estar fechada y firmada.
Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante
inflamable.
11 RECUPERACIÓN
Al retirar refrigerante de un sistema, ya sea para mantenimiento o desmantelamiento, se
recomienda una buena práctica que todos los refrigerantes se eliminen de forma segura. Al
transferir refrigerante a cilindros, asegúrese de que solo se empleen cilindros de recuperación de
refrigerante adecuados. Asegúrese de que esté disponible el número correcto de cilindros para
contener la carga total del sistema. Todos los cilindros que se utilizarán están designados para el
refrigerante recuperado y etiquetados para ese refrigerante (es decir, cilindros especiales para la
recuperación de refrigerante). Los cilindros deben estar completos con válvula de alivio de
presión y válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de
recuperación vacíos se evacuan y, si es posible, se enfrían antes de que se produzca la
recuperación.
El equipo de recuperación debe estar en buen estado de funcionamiento con un conjunto de
instrucciones sobre el equipo que está a mano y debe ser adecuado para la recuperación de
refrigerantes inflamables. Además, un juego de balanzas calibradas debe estar disponible y en
buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de
desconexión sin fugas y en buenas condiciones. Antes de usar la máquina de recuperación,
verifique que esté en buen estado de funcionamiento y que se haya mantenido adecuadamente.
y que cualquier componente eléctrico asociado esté sellado para evitar la ignición en caso de
una liberación de refrigerante. Consulte al fabricante en caso de duda.
El refrigerante recuperado deberá devolverse al proveedor de refrigerante en el estado de
recuperación correcto.
cilindro y la correspondiente nota de transferencia de residuos dispuesta. No mezcle
refrigerantes en recuperación.

10
unidades y especialmente no en cilindros.
Si se van a quitar compresores o aceites de compresores, asegúrese de que hayan sido
evacuados a un nivel aceptable para asegurarse de que no quede refrigerante inflamable dentro
del lubricante. El proceso de evacuación se realizará antes de devolver el compresor a los
proveedores. Solo se utilizará calentamiento eléctrico del cuerpo del compresor para acelerar
este proceso. Cuando se drena aceite de un sistema, se debe realizar de manera segura.
Competencia del personal de servicio
General
Se requiere capacitación especial adicional a los procedimientos habituales de reparación de
equipos de refrigeración cuando se ve afectado el equipo con refrigerantes inflamables.
En muchos países, esta formación la llevan a cabo organizaciones nacionales de formación que
están acreditadas para enseñar las normas de competencia nacionales pertinentes que puedan
establecerse en la legislación.
La competencia obtenida debe documentarse mediante un certificado.
Capacitación
La formación debe incluir lo siguiente:
Información sobre el potencial de explosión de refrigerantes inflamables para demostrar que los
materiales inflamables pueden ser peligrosos si se manipulan sin cuidado.
Información sobre posibles fuentes de ignición, especialmente aquellas que no son obvias, como
encendedores, interruptores de luz, aspiradoras, calentadores eléctricos.
Información sobre los diferentes conceptos de seguridad:
Sin ventilación - (ver Cláusula GG.2) La seguridad del aparato no depende de la ventilación de
La vivienda. Apagar el aparato o abrir la carcasa no tiene ningún efecto significativo sobre
la seguridad. No obstante, es posible que se acumulen fugas de refrigerante dentro del
El recinto y la atmósfera inflamable se liberarán cuando se abra el recinto.
Recinto ventilado - (ver Cláusula GG.4) La seguridad del aparato depende de la ventilación de
La vivienda. Apagar el aparato o abrir el armario tiene un efecto significativo
en la seguridad. Se debe tener cuidado para asegurar una ventilación suficiente antes.
Sala ventilada - (ver Cláusula GG.5) La seguridad del aparato depende de la ventilación de
el cuarto. Apagar el aparato o abrir la carcasa no tiene ningún efecto significativo sobre
la seguridad. La ventilación de la habitación no debe apagarse durante los procedimientos de
reparación.
Información sobre el concepto de componentes sellados y envolventes sellados según IEC
60079-15: 2010.
Información sobre los procedimientos de trabajo correctos:
a) Puesta en servicio
•Asegúrese de que el área del piso sea suficiente para la carga de refrigerante o que el conducto
de ventilación esté ensamblado correctamente.
•Conecte las tuberías y realice una prueba de fugas antes de cargar con refrigerante.
•Compruebe el equipo de seguridad antes de ponerlo en servicio.
b) Mantenimiento
•El equipo portátil debe repararse en el exterior o en un taller especialmente equipado para
unidades de servicio con refrigerantes inflamables.
•Asegúrese de que haya suficiente ventilación en el lugar de reparación.
•Tenga en cuenta que el mal funcionamiento del equipo puede deberse a la pérdida de refrigerante

11
y
Es posible una fuga de refrigerante.
•Descargue los capacitores de una manera que no provoque chispas. El procedimiento estándar
para
cortocircuito en los terminales del condensador generalmente crea chispas.
•Vuelva a montar los gabinetes sellados con precisión. Si los sellos están desgastados,
reemplácelos.
•Compruebe el equipo de seguridad antes de ponerlo en servicio.
c) Reparar
•El equipo portátil debe repararse en el exterior o en un taller especialmente equipado para el
mantenimiento de unidades con refrigerantes inflamables.
•Asegúrese de que haya suficiente ventilación en el lugar de reparación.
•Tenga en cuenta que el mal funcionamiento del equipo puede deberse a la pérdida de refrigerante
y es posible que se produzca una fuga de refrigerante.
•Descargue los capacitores de una manera que no provoque chispas.
•Cuando se requiera soldadura fuerte, los siguientes procedimientos se llevarán a cabo en el orden
correcto:
- Retire el refrigerante. Si la recuperación no es requerida por las regulaciones nacionales, drene el
refrigerante al exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro. En
caso de duda, una persona debe vigilar la salida. Tenga especial cuidado de que el refrigerante
drenado no vuelva a entrar en el edificio.
- Evacuar el circuito frigorífico.
- Purgar el circuito frigorífico con nitrógeno durante 5 min.
- Evacuar de nuevo.
- Quitar las piezas a sustituir cortando, no con llama.
- Purgue el punto de soldadura fuerte con nitrógeno durante el procedimiento de soldadura fuerte.
- Realice una prueba de fugas antes de cargar con refrigerante.
•Vuelva a montar los gabinetes sellados con precisión. Si los sellos están desgastados,
reemplácelos.
•Compruebe el equipo de seguridad antes de ponerlo en servicio.
d) Desmantelamiento
•Si la seguridad se ve afectada cuando el equipo se pone fuera de servicio, la carga de refrigerante
se eliminará antes de la puesta fuera de servicio.
•Asegúrese de que haya suficiente ventilación en la ubicación del equipo.
•Tenga en cuenta que el mal funcionamiento del equipo puede deberse a la pérdida de refrigerante
y es posible que se produzca una fuga de refrigerante.
•Descargue los capacitores de una manera que no provoque chispas.
•Retire el refrigerante. Si la recuperación no es requerida por las regulaciones nacionales, drene el
refrigerante al exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro. En
caso de duda, una persona debe vigilar la salida. Tenga especial cuidado de que el refrigerante
drenado no vuelva a entrar en el edificio.
•Vacíe el circuito de refrigerante.
•Purgar el circuito frigorífico con nitrógeno durante 5 min.
•Evacue de nuevo.
•Llenar con nitrógeno hasta la presión atmosférica.
•Ponga una etiqueta en el equipo que indique que se quitó el refrigerante.

12
e) Disposición
•Asegúrese de que haya suficiente ventilación en el lugar de trabajo.
•Retire el refrigerante. Si la recuperación no es requerida por las regulaciones nacionales, drene el
refrigerante al exterior. Tenga cuidado de que el refrigerante drenado no cause ningún peligro. En
caso de duda, una persona debe vigilar la salida. Tenga especial cuidado de que el refrigerante
drenado no vuelva a entrar en el edificio.
•Vacíe el circuito de refrigerante.
•Purgar el circuito frigorífico con nitrógeno durante 5 min.
•Evacue de nuevo.
•Cortar el compresor y vaciar el aceite.
Transporte, marcado y almacenamiento de unidades que emplean refrigerantes inflamables
Transporte de equipos que contienen refrigerantes inflamables
Se llama la atención sobre el hecho de que pueden existir regulaciones de transporte adicionales
con respecto a equipos que contienen gas inflamable. El número máximo de equipos o el
La configuración del equipo, cuyo transporte conjunto se permita, será determinada por la normativa
de transporte aplicable.
Marcado de equipos mediante letreros.
Los letreros para electrodomésticos similares utilizados en un área de trabajo generalmente se rigen
por las regulaciones locales y brindan los requisitos mínimos para la provisión de letreros de
seguridad y / o salud para una obra.
localización.
Todos los letreros requeridos deben mantenerse y los empleadores deben asegurarse de que los
empleados reciban instrucción y capacitación adecuada y suficiente sobre el significado de los
letreros de seguridad apropiados y las acciones que deben tomarse en relación con estos letreros.
La eficacia de los letreros no debe verse disminuida por la colocación de demasiados letreros
juntos.
Los pictogramas utilizados deben ser lo más simples posible y contener solo detalles esenciales.
Eliminación de equipos que utilizan refrigerantes inflamables.
Consulte las normativas nacionales.
Almacenamiento de equipos / electrodomésticos
El almacenamiento del equipo debe realizarse de acuerdo con las instrucciones del fabricante.
Almacenamiento de equipos embalados (no vendidos)
La protección del paquete de almacenamiento debe construirse de manera que los daños
mecánicos al equipo dentro del paquete no provoquen una fuga de la carga de refrigerante.
El número máximo de equipos que se permite almacenar juntos será determinado por las
regulaciones locales.
2. Name of Parts
2. Nombre de las piezas

13
Fig.1
1 Panel de control 5 Cable de alimentación
2 Panel frontal 6 Salida de drenaje
3 Persiana 7 Entrada de aire
4 Castor 8 Salida de aire
3. Accessories
3. Accesorios

y v
e
4.
A
Mo
4
.
Después
e
rifique su
s
A
ppear
a
delo solo
.
Apari
e
Parte
de dese
m
s
propósit
o
a
nce a
n
frío
e
ncia y
f
m
balar, veri
o
s en la in
t
n
d Func
t
f
unció
n
Mangu
e
Conect
o
A
dapta
d
Control
Kit de v
e
Traslaci
Tubería
Pilas
fique si lo
s
t
roducción
t
ion of
C
n
del pa
14
Des
c
e
ra de esc
a
o
r de vent
a
d
or de vivi
e
remoto
e
ntana
ón del tor
n
de agua
s
accesori
o
de instal
a
C
ontrol
P
nel de
c
c
ripción
a
pe
a
na
e
nda
n
illo con ra
o
s mencio
n
a
ción en e
s
P
anel
c
ontrol
nura en T
n
ados ant
e
s
te manua
l
Ca
n
1 (O
p
3 (O
p
1 (O
p
2 (O
p
e
riorment
e
l
.
n
tidad
1
1
1
1
p
cional)
p
cional)
p
cional)
p
cional)
están incluidos

15
2 3 4 5 6 7 8
A B C G D E F
modelo frío y calor
A Encendido / apagado
B Modo de operación 2 Deshumidificar
C Temperatura baja 3 Ventilador
D Temperatura arriba 4 Frío
E Velocidad del ventilador 5 Baja velocidad del ventilador
F Temporizador de encendido /
apagado 6 Alta velocidad del ventilador
G Receptor de señal 7 Agua llena
8
Temporizador de encendido /
apagado
A Encendido / apagado 1 Calor
B Modo de operación 2 Deshumidificar
C Temperatura baja 3 Ventilador
D Temperatura arriba 4 Frío
E Velocidad del ventilador 5 Baja velocidad del ventilador
F Temporizador de encendido / 6 Alta velocidad del ventilador

16
5. Apariencia y función del control remoto
Notas:
- No deje caer el mando a distancia.
- No coloque el control remoto en un lugar expuesto a la luz solar directa.
apagado
G Receptor de señal 7 Agua llena
8
Temporizador de encendido /
apagado
1 Encendido / apagado
2 Temperatura arriba /
abajo
3 Modo de operación
4 Temporizador de
encendido / apagado
5 Velocidad del ventilador
5. Apariencia y función del control remoto

17
6. Operation Introduction
Antes de comenzar las operaciones en esta sección:
1) Encuentra un lugar donde haya una fuente de alimentación cercana.
2) Como se muestra en la Figura 2 y la Figura 2a, instale la manguera de escape y ajuste bien
la posición de la ventana.
Fig.2 Fig.2a
3) Como se muestra en la Fig.6, conecte bien la manguera de drenaje (solo para usar el
modelo de calefacción) ；
4) Inserte el cable de alimentación en un enchufe AC220 ~ 240V / 50Hz con conexión a tierra;
5) Presione el botón de ENCENDIDO para encender el acondicionador de aire.
1. Antes de usar
Aviso:
-Rango de temperatura de funcionamiento:
Frío maximo Frío mínimo
DB/WB( )℃35/24 18/12
6. Introducción a la operación

18
Compruebe si la manguera de escape se ha montado correctamente.
Precauciones para las operaciones de enfriamiento y deshumidificación:
-Cuando utilice funciones de enfriamiento y deshumidificación, mantenga un intervalo de al
menos 3 minutos entre cada ENCENDIDO.
-La fuente de alimentación cumple con los requisitos.
-La toma es para uso con CA.
-No comparta un enchufe con otros aparatos.
-La fuente de alimentación es AC220-240V, 50Hz
2. Operación de frío
- Presione el botón "Modo" hasta que aparezca el icono "Frío".
- Presione el botón “▲” o “▼” para seleccionar la temperatura ambiente deseada. (16 ℃-31 ℃)
- Pulse el botón "Velocidad del ventilador" para seleccionar la velocidad del viento.
3. Operación de deshumidificar
-Presione el botón "Modo" hasta que aparezca el icono " Deshumidificar ".
-Establece automáticamente la temperatura seleccionada a la temperatura ambiente actual menos
2 ℃.
-Ajuste automáticamente el motor del ventilador a BAJA velocidad del viento.
4. Funcionamiento del ventilador
-Pulse el botón "Modo" hasta que aparezca el icono "Ventilador".
-Pulse el botón "Velocidad del ventilador" para seleccionar la velocidad del viento.
5. Operación de calor (esta función no está disponible para una unidad de solo frío)
-Presione el botón "Modo" hasta que aparezca el icono "Calor".
-Presione el botón “▲” o “▼” para seleccionar la temperatura ambiente deseada. (16 ℃-31 ℃)
-Pulse el botón "Velocidad del ventilador" para seleccionar la velocidad del viento.
6. Operación del temporizador
Ajuste del temporizador ON:
-Cuando el acondicionador de aire esté APAGADO, presione el botón “Temporizador” y seleccione el
tiempo de ENCENDIDO deseado a través de los botones de ajuste de temperatura y tiempo.
-Se muestra “Preset ON Time” en el panel de operaciones.
-El tiempo de encendido se puede regular en cualquier momento en 0-24 horas.
Ajuste del temporizador de apagado
-Cuando el aire acondicionado esté ENCENDIDO, presione el botón “Temporizador” y seleccione el
tiempo de APAGADO deseado a través de los botones de ajuste de temperatura y tiempo.
-Aparece “Preset OFF Time” en el panel de operaciones.
-El tiempo de apagado se puede regular en cualquier momento en 0-24 horas.
7. Drenaje de agua
Función de alarma de agua llena
La bandeja de agua interior en el aire acondicionado tiene un interruptor de seguridad de nivel
de agua, controla el nivel de agua. Cuando el nivel del agua alcanza la altura prevista, se
enciende el indicador de agua llena. Cuando el agua esté llena, retire el bloqueo de goma del
Calor máximo Calor mínimo
DB/WB( )℃27/--- 7/---
