Coolworks SP15-16A User manual
Stop
Please read and understand this manual before any assembly
or use of this product.
Before beginning assembly of product, make sure all parts
are present.
Instruction Manual
COOLWORKS®
16in. Pedestal Fan
Model No. SP15-16A
16in. Pedestal Fan
16in. Pedestal Fan
2 3
Model : SP15-16A
Voltage : 120 V AC
Frequency : 60 Hz
Wattage : 48 W
Table of Contents
Technical Specifications
Important Safety Instructions
Parts List
Assembly Instructions
Operating Instructions
Maintenance
Troubleshooting
Warranty
2
3
4
5
5
6
7
7
Important Safety Instructions
Please read and understand all instructions
before using this fan.
When using electrical appliances, basic
precautions should always be taken to
reduce the risk of fire, electric shock and
injury to persons or property, including the
following:
1. Do not use this fan outdoors or
anywhere near water, such as in a
bathroom or laundry room.
2. Do not use the fan in a window. Rain
may create an electrical hazard. Do not
leave the fan operating in an area where
water has collected, to avoid the
potential of electrical hazard.
3. Do not operate the fan in the presence
of explosive and/or flammable fumes.
4. Do not place the fan or any parts near
an open flame, cooking appliances, or
other sources of high heat.
5. Do not use the fan near curtains, plants,
or where other objects can become
caught in the blades.
6. This appliance has a polarized plug (one
blade is wider than the other). To reduce
the risk of electrical shock, this plug is
intended to fit into a polarized outlet in
only one way. If the plug does not fit in
the outlet, reverse it. If it still does not
fit, contact a qualified electrician. Do not
attempt to override this safety feature.
7. The fan must be operated in an upright
position. Do not use it without the base.
8. Ensure the fan is on a stable surface
while in use, to prevent the fan from
tipping over.
9. Do not immerse the fan, plug, or power
cord in water, or spray them with liquids.
10. Do not operate any appliance with a
damaged cord or plug, or after the
appliance malfunctions or has been
dropped or damaged in any manner.
SAVE THESE INSTRUCTIONS
Have the fan repaired by a qualified service
provider. NOTE: Repairs made by
unqualified electricians will void this
product's warranty.
11. Never insert fingers or other objects
through the grille when the fan is running.
12. Do not leave the fan running or operable
in a place where young children or
animals could have access to it without
supervision.
13. Do not allow the cord to hang down from
a table or counter.
14. DO NOT run cord under carpeting. Do
not cover cord with throw rugs, runners
or the like. Do not route cord under
furniture or appliances. Arrange cord
away from traffic area and where it will
not be tripped over.
15. Disconnect the fan from the electrical
outlet when moving it from one location
to another, when removing the grilles, or
for cleaning.
16. To disconnect, grip the plug and pull it
from the wall outlet. Never yank on the
cord.
17. Use this fan only as it is described in this
manual.
18. This fan is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or who lack experience and knowledge,
unless they are supervised or given
instructions concerning use of the
appliance by a person responsible for
their safety.
NOTE: There are no serviceable parts in this
unit. Do not attempt to disassemble or fix it.
WARNING: To reduce the risk of fire or
electric shock, do not use this fan with
any solid-state speed control device.
Technical Specifications
16in. Pedestal Fan
4 5
BE H I
J
K
L
M
N
O
P
R
Q
D G
FC
ST
A
Operating Instructions
Ensure the fan is in the OFF position before plugging it into a 120 V / 60 Hz outlet.
This fan has a 4-position push-button control located at the front of the fan's control box:
Press [0] to turn the fan OFF.
Press [1] for low fan speed, [2] for medium speed, or [3] for high speed.
Oscillation
To automatically rotate the fan from left to right, press the oscillation button that is
located on the top of the motor housing. To stop oscillation at any point during operation,
pull up on the button to lock it in position.
Tilt
To tilt the fan head so that the breeze is targeted at an angle simply loosen tilt adjustable
knob and move the fan head up or down, carefully tilt the head of the fan until it reaches
the desired angle. Tighten knob to secure the fan head at that angle. Be careful as to not
tilt the head back further than it is intended to go, doing so will damage the unit.

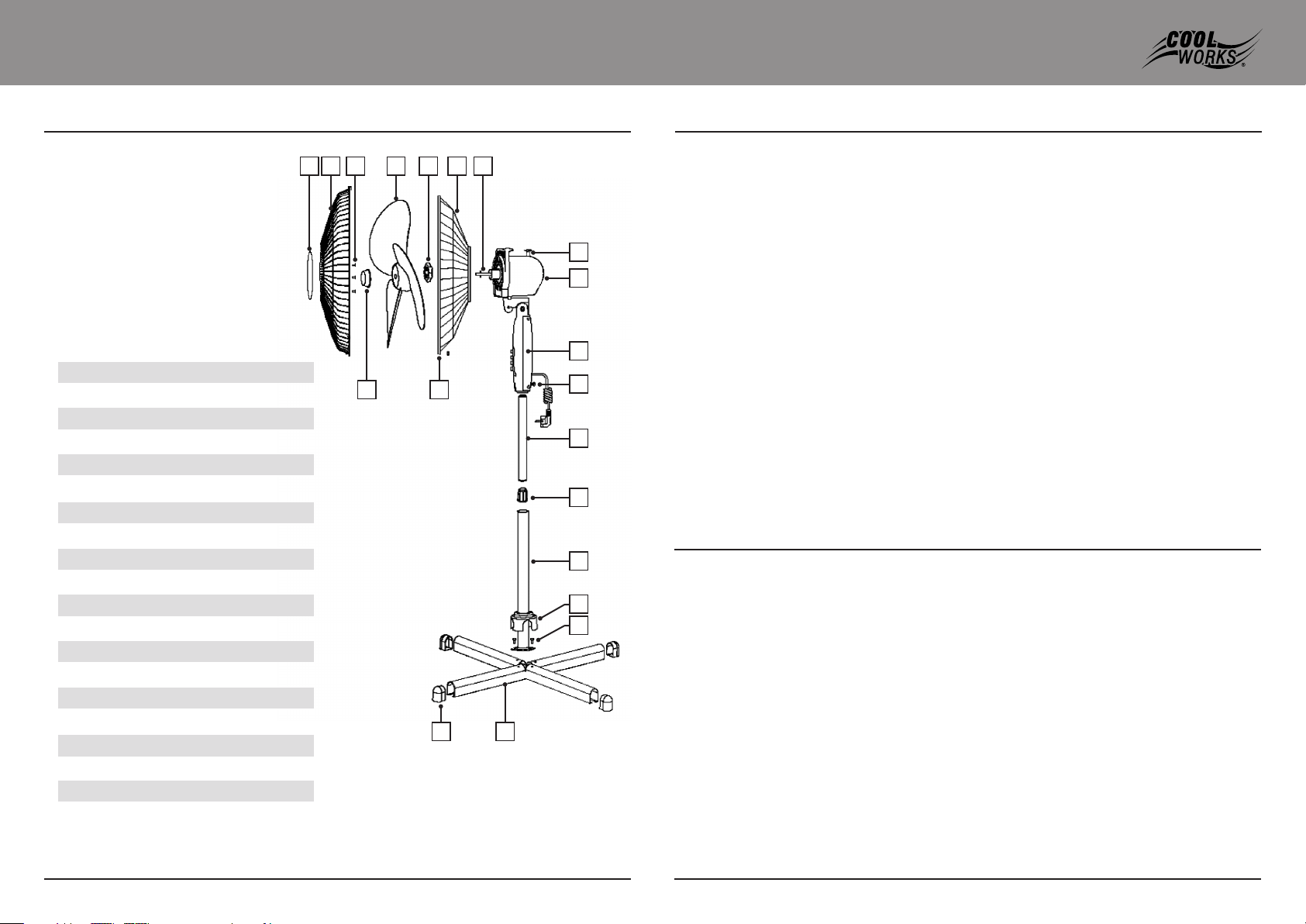

Parts List
Ref. Description
A Front plate
B Front grille
C Screw
D Cap
E Blade
F Nut
G Clip
H Rear grille
I Motor shaft
J Oscillation button
K Motor housing
L Control box
M Screw B
N Extension pole
O Height adjustable nut
P Lower pole
Q Base cover
R Screw A
S Cross base
T End cap
Assembly Instructions
Fan Base and Column Assembly
1. Fit the two base legs together by crossing them to form the cross-leg base.
2. Secure the lower pole and the cross-leg base with the four screws provided. Slide the
base cover down to conceal the screws.
3. Pull out the extension pole from inside the lower pole. Hold it in place by tightening the
height adjustment adjustable nut.
4. Secure the control box on top of the extension pole and tighten the screw B.
Grille and Blade Assembly
5. Secure the rear grille on to the motor assembly with the plastic nut. Turn clockwise to
tighten.
6. Slide the fan blade onto the motor shaft with the cutouts on the blade fitted to the
motor shaft.
7. Slide the blade onto the shaft pin, pushing it on until it is firmly in place. Align groove
on blade hub with pin on motor assembly shaft.
8. Test blade operation by rotating it with your hand. There should be no friction with the
other parts. If blade does not rotate freely, repeat steps 6-7.
9. Place blade cap on shaft pin and turn counterclockwise until tight.
10. Press the front grille into the groove of the plastic rear grille. Make sure all the clips on
the back plastic grille properly secure the metal ring of the front grille in place.
16in. Pedestal Fan
6 7
Maintenance
Cleaning
1. Always disconnect the cord from the electrical outlet when cleaning your fan.
2. Remove dust from the fan grilles using a soft cloth.
3. Wipe the exterior surfaces of the fan occasionally with a damp cloth (not dripping wet)
and dry thoroughly with a soft, dry cloth before operating it again.
4. Do not use harsh cleaners or abrasive materials to clean this unit. Doing so will damage
the finish.
CAUTION: To prevent electric shock, match the two differently sized plug blades to their
corresponding outlet slots and fully insert the plug.
CAUTION: Do not allow water to run into the interior of the fan, as this could create a fire or
electric shock hazard. The fan motor is factory-lubricated for life and will require no further
lubrication. No other user maintenance is required or recommended. If service is required, send
your fan to the nearest authorized service provider.
Storage
1. Retain the original packaging to store your fan.
2. Disassemble and clean the fan before storing it. Follow cleaning instructions 1-4 above.
3. Always store the fan in a dry place.
4. Never attempt to store the fan while it is still plugged in.
5. Never wrap the cord tightly around the fan or put any stress on the cord where it enters
the fan as it could cause the cord to fray or break.
The oscillation knob has
not been activated.
Press the oscillation knob down to
start the rotating motion. This can
be done while the fan is operating.
The oscillation
function is not
working.
A. The fan is not fully
plugged into a 120V AC,
60 Hz polarized
outlet/receptacle.
B. An electrical breaker
has been tripped or a
fuse is blown out.
A. Ensure the fan is in the OFF
position. Firmly plug the fan into
the outlet again and turn it ON.
B. Check your electrical supply box
to confirm a breaker has not been
tripped or a fuse blown. Ensure
the fan is in the OFF position.
With the fan plugged in, turn it
ON again.
To test fan operation, plug it into a
receptacle on a different electrical
circuit in the house.
The fan is not
turning on.
Problem Possible Cause Solution
The fan is on, but
the air flow is not
very strong.
Turn the fan OFF and unplug it.
Using a soft, dry cloth, wipe the
back of the grille to remove any dust
build-up. Plug the fan in and turn it
back ON to resume normal
operation.
There is dust build-up at
the back of the fan.
If your fan fails to operate, please follow these procedures:
Warranty
Printed in China
Your COOLWORKS®fan has warranty against defects in materials and workmanship for a
period of one (1) year from the date of original purchase. Please keep your proof of purchase
(receipt) for any warranty claims. Warranty does not cover wear and tear, and damages arisen
from misuse or use not in accordance with the product instructions.
Troubleshooting
Height Adjustment
To adjust the height of the fan, grip the extension column and loosen the height adjustment
locking nut. Without completely removing it, extend or lower the column to increase or
decrease the height of the fan. Once the fan is at the desired height, tighten the locking nut
to secure the column.

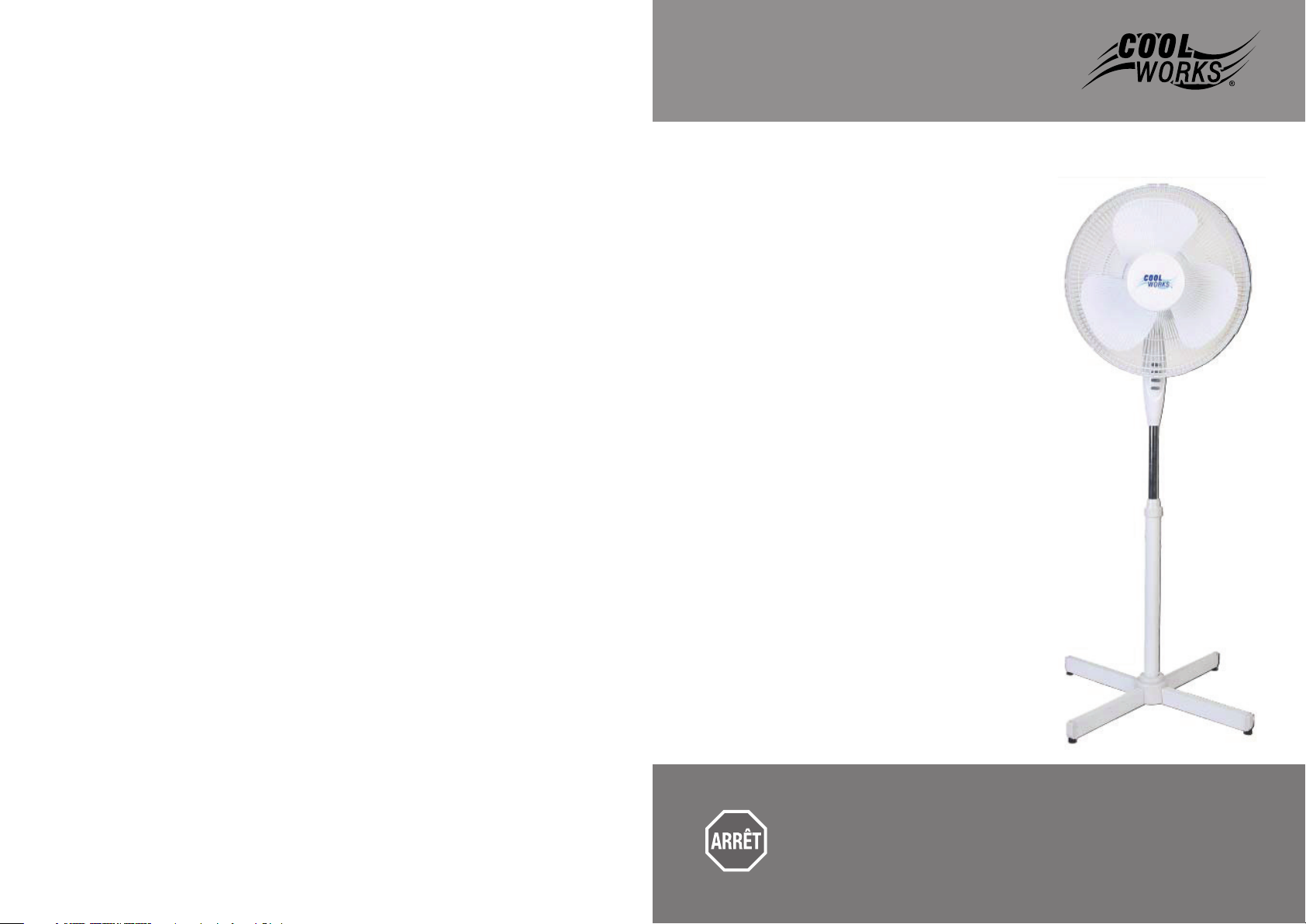

Guide de l’utilisateur
COOLWORKS®
Ventilateur sur pied 16 po
Modèle no. SP15-16A
Attention!
Veuillez lire et comprendre le manuel avant d’assembler ou
d’utiliser cet appareil.
Avant de commencer l’assemblage, veuillez vérifier que
toutes les pièces sont présentes.
Ventilateur sur pied
16 po
Ventilateur sur pied 16 po
2 3
Modèle : SP15-16A
Tension : 120 V CA
Fréquence : 60 Hz
Puissance : 48 W
Table des matières
Caractéristiques techniques
Instructions de sécurité importantes
Liste des pièces
Instructions d'assemblage
Mode d'emploi
Entretien
Dépannage
Garantie
2
3
4
5
5
6
7
7
Instructions de sécurité importantes
Veuillez lire et prendre connaissance de
toutes les consignes avant d'utiliser ce
ventilateur.
Lors de l'utilisation d'appareils électriques,
des précautions de base devraient être
suivies pour réduire le risque d'incendie,
d'électrocution ou de dommages matériels
ou corporels, incluant les précautions
suivantes:
1. Évitez de faire fonctionner ce ventilateur à
l'extérieur ou dans un endroit où se trouve
une source d'eau, comme la salle de bains
ou la salle de lavage.
2. N'utilisez pas le ventilateur dans une
fenêtre. La pluie pourrait entraîner un
risque de décharge électrique. Ne faites
pas fonctionner l'appareil à proximité d'un
point d'eau pour éviter les risques de
décharge électrique.
3. Évitez de faire fonctionner le ventilateur en
présence de gaz explosifs ou inflammables.
4. Évitez de placer le ventilateur ou ses
pièces près d'une flamme nue, d'un
appareil de cuisson ou de toute autre
source de chaleur intense.
5. Évitez de faire fonctionner le ventilateur à
proximité de rideaux, de plantes ou de tout
objet susceptible de se prendre dans les
pales du ventilateur.
6. Le ventilateur est muni d'une fiche
polarisée (une lame plus épaisse que
l'autre). La fiche est conçue pour s'insérer
d'une seule façon dans une prise polarisée.
Pour diminuer le risque de choc électrique,
si la fiche n'entre pas complètement dans
la prise, inversez-la. Si elle ne s'insère
toujours pas, veuillez faire appel à un
électricien. NE TENTEZ PAS DE DÉJOUER
CETTE MESURE DE SÉCURITÉ.
7. Le ventilateur doit fonctionner en position
verticale. Ne le faites pas fonctionner sans
la base.
8. Assurez-vous que le ventilateur repose sur
une surface stable lorsqu'il fonctionne pour
éviter qu'il bascule.
9. Évitez de plonger l'appareil, la fiche ou le
cordon dans de l'eau ou de les vaporiser
avec un liquide.
10.Évitez d'utiliser un appareil dont le cordon
ou la fiche est endommagé, ou un appareil
qui fonctionne mal ou qui a subi des
dommages (à la suite d'une chute, par
exemple). Le cas échéant, faites réparer le
ventilateur par un fournisseur de service
autorisé. REMARQUE : La garantie sera
annulée si des réparations sont effectuées
par un technicien non autorisé.
11. Évitez d'insérer les doigts ou des objets
dans la grille du ventilateur lorsque
celui-ci est en marche.
12. Évitez de faire fonctionner le ventilateur
ou de le laisser branché en présence de
jeunes enfants ou d'animaux laissés sans
surveillance.
13. Ne laissez pas le cordon électrique pendre
le long d'une table ou d'un comptoir.
14. Évitez de placer le cordon sous un tapis.
Évitez de le dissimuler sous une carpette,
un tapis de corridor ou tout autre
recouvrement semblable. Placez le cordon
à l'écart des endroits passants pour éviter
les trébuchements.
15. Débranchez le ventilateur de la prise
murale avant de le déplacer, d'en retirer
les grilles ou de le nettoyer.
16. Pour débrancher le ventilateur, saisissez la
fiche et retirez-la de la prise murale. Ne
tirez jamais sur le cordon.
17. Utilisez ce ventilateur uniquement dans les
conditions décrites dans le présent guide.
18. Ce ventilateur n'est pas conçu pour être
utilisé par une personne (y compris un
enfant) ayant des capacités physiques,
sensorielles ou mentales réduites, ou un
manque d'expérience et de connaissances,
à moins qu'elle soit supervisée par une
personne responsable de sa sécurité ou
qu'elle ait reçu des instructions sur son
utilisation.
REMARQUE: Ce ventilateur ne contient pas de
pièces réparables par l'utilisateur. Ne tentez
pas de le démonter.
MISE EN GARDE : Pour réduire les risques
de décharge électrique et d'incendie,
n'utilisez pas le ventilateur avec un dispositif
de réglage de vitesse à semi-conducteurs.
Caractéristiques techniques
CONSERVEZ CES INSTRUCTIONS
4 5
Ventilateur sur pied 16 po
BE H I
J
K
L
M
N
O
P
R
Q
D G
FC
ST
A
Mode d'emploi
Assurez-vous de régler le ventilateur en mode ARRÊT avant de le brancher sur une prise de
120 V / 60 Hz.
Votre ventilateur est muni d'une commande à boutons-poussoirs à 4 modes située sur le
devant de la boîte de commandes:
Appuyez sur [0] pour arrêter le ventilateur.
Appuyez sur [1] pour choisir la basse vitesse, sur [2] pour la moyenne vitesse ou [3] pour la
haute vitesse.
Oscillation
Pour faire osciller le ventilateur automatiquement de gauche à droite, appuyez sur le bouton
d'oscillation situé sur le dessus du caisson moteur. Pour arrêter l'oscillation à tout moment
pendant le fonctionnement du ventilateur, tirez sur le bouton d'oscillation pour bloquer le
mouvement.
Inclinaison
Pour incliner la tête du ventilateur afin de diriger l'air selon un certain angle, il suffit de
desserrer le bouton d'inclinaison réglable et d'abaisser ou de relever lentement la tête du
Liste des pièces Instructions d'assemblage
Assemblage de la base du ventilateur et des colonnes
1. Joignez les deux pattes de la base ensemble en les entrecroisant.
2. Reliez la colonne inférieure à la base en croix à l'aide des 4 vis fournies. Faites glisser le
capot jusqu'au bas de la colonne pour dissimuler les vis.
3. Redressez la colonne extensible en la retirant de la colonne inférieure. Faites-la tenir en
place en serrant l'écrou de réglage de la hauteur.
4. Installez la colonne supérieure sur le haut de la colonne extensible et serrez l'anneau.
Assemblage de la grille et des pales
5. Fixez la grille arrière sur la tête motrice à l'aide de l'écrou de plastique. Serrez l'écrou
dans le sens horaire.
6. Faites glisser les pales sur l'axe de la tête motrice en faisant correspondre les ouvertures
des pales à l'axe.
7. Poussez fermement les pales sur l'axe de la tête motrice afin de les fixer en place. Faites
correspondre la rainure au centre des pales avec la tige sur l'axe de la tête motrice.
8. Vérifiez que les pales tournent librement en les faisant tourner à la main. Il ne devrait pas
y avoir de friction avec d'autres pièces. Si les pales ne tournent pas librement, répétez les
étapes 6 et 7.
9. Placez le capuchon des pales sur l'axe du moteur et serrez-le à fond dans le sens
antihoraire.
10. Pressez la grille avant dans les rainures de la grille arrière en plastique. Veillez à ce que les
pinces de la grille arrière retiennent fermement en place l'anneau de métal de la grille
avant.
Réf. Description
A Plaque avant
B Grille avant
C Vis
D Capuchon de pales
E Pales
F Contre-écrou
G Pince
H Grille arrière
I Tige de moteur
J Bouton d'oscillation
K Carter de moteur
L Boîte de commandes
M Vis B
N Poteau extensible
O Écrou d'ajustement de la hauteur
P Poteau inférieur
Q Cache-base
R Vis A
S Base en croix
T Embouts
6 7
Ventilateur sur pied 16 po
Le bouton d'oscillation n'a
pas été actionné.
Appuyez simplement sur le bouton
d'oscillation pour actionner le
mouvement. Ceci peut se faire lorsque
le ventilateur est en marche.
La fonction
« Oscillation » ne
fonctionne pas.
A. Le ventilateur n'est pas
branché sur une prise
polarisée de 120 V CA,
60 Hz.
B. Un disjoncteur est
déclenché ou un fusible
est grillé.
A. Assurez-vous que l'appareil est hors
tension (ARRÊT). Rebranchez le
ventilateur sur la prise, puis
mettez-le en marche.
B. Vérifiez le panneau électrique de
votre domicile pour vous assurer
que le disjoncteur n'est pas
déclenché ou qu'un fusible n'est
pas grillé. Assurez-vous que
l'appareil est hors tension (ARRÊT).
Rebranchez le ventilateur, puis
mettez-le en marche.
Essayez de brancher l'appareil sur une
autre prise de la maison pour vérifier
si le problème vient de l'appareil.
Le ventilateur ne se
met pas en marche.
Problème Cause probable Solution
Le ventilateur est en
marche, mais le débit
d'air n'est pas
puissant.
Mettez le ventilateur en mode ARRÊT,
puis débranchez-le. Avec un linge
doux et sec, essuyez l'arrière de la
grille pour enlever les accumulations
de poussière. Rebranchez l'appareil,
puis mettez-le en marche.
Il y a une accumulation de
poussière à l'arrière du
ventilateur.
Si votre ventilateur ne fonctionne pas, veuillez suivre les directives suivantes :
Garantie
Imprimé en Chine
Votre ventilateur COOLWORKS®est garanti contre les défauts de matériaux et de fabrication
pendant une période d’un (1) an à compter de la date d’achat initiale. Veuillez conserver votre
preuve d’achat (reçu) pour toute demande de garantie. La garantie ne couvre pas l’usure et
les dommages résultant d’une mauvaise utilisation ou d’une utilisation non conforme aux
instructions du produit.
Dépannage
Entretien
Nettoyage
1. Retirez toujours la fiche de la prise électrique avant de nettoyer le ventilateur.
2. Nettoyez la poussière sur les grilles avec un linge doux.
3. Nettoyez à l'occasion les surfaces extérieures du ventilateur avec un linge humide (et non
mouillé) essuyez-les complètement avec un linge doux et sec avant de remettre en marche.
4. N'utilisez pas de nettoyants ou d'accessoires abrasifs pour nettoyer l'appareil afin d'éviter
de l'endommager.
MISE EN GARDE : Pour prévenir tout risque d'électrocution, faites correspondre les broches de
la fiche aux fentes de la prise et insérez la fiche complètement dans la prise.
MISE EN GARDE : Évitez de laisser couler de l'eau à l'intérieur du ventilateur, ce qui pourrait
entraîner un risque d'incendie ou d'électrocution. Le moteur du ventilateur a été lubrifié à vie en
usine et ne nécessite donc aucune autre lubrification. Aucun autre entretien n'est nécessaire de
la part de l'utilisateur, ni conseillé. Si des réparations sont requises, veuillez apporter votre
ventilateur au centre de service autorisé le plus près.
Rangement
1. Conservez l'emballage d'origine pour ranger votre ventilateur.
2. Démontez et nettoyez le ventilateur avant de le ranger. Pour le nettoyage, suivez les
étapes 1 à 4 à la page précédente.
3. Rangez le ventilateur dans un endroit sec.
4. Ne rangez pas l'appareil s'il est encore branché.
5. N'enroulez pas le cordon solidement autour du ventilateur et n'appliquez pas de pression
sur le cordon à l'endroit où il entre dans le ventilateur pour éviter de le briser ou de
l'endommager.
ventilateur pour l'incliner à l'angle souhauté. Resserrer le bouton afin de maintenir la tête du
ventilateur dans cet angle. Prendre soin de ne pas ramener la tête du ventilateur vers
l'arrière plus loin que prévu au risque.
Réglage de la hauteur
Pour régler la hauteur du ventilateur, tenez fermement la tige de rallonge et desserrez
l'anneau de réglage de la hauteur. Sans enlever complètement l'anneau de réglage, faites
glisser la tige pour augmenter ou diminuer la hauteur du ventilateur. Une fois le ventilateur
réglé à la hauteur désirée, serrez l'anneau fermement.
Table of contents
Languages:
Other Coolworks Fan manuals
