Installation Instructions – Prevail / USSL
Instructions d’installation – Prevail / USSL
Instrucciones de instalación – Prevail / USSL
WARNINGWARNING
DISCLAIMER OF LIABILITY: Cooper Lighting Solutions assumes no liability for damages or losses of any kind
that may arise from the improper, careless, or negligent installation, handling or use of this product.
NOTICE: Green ground wire provided in proper location. Do not relocate.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
APPLICATIONS: This lighting fixture is designed for outdoor lighting services, and should not be used in area
of limited ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to
installation. Do not expose lighting fixture to rain, dust or other environmental conditions prior to installation
and insertion of photo control or shorting cap (if so equipped). Best results will be obtained if installed and
maintained according to the following recommendations.
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of the
product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or attempting
any maintenance. Disconnect power at fuse or circuit breaker.
Risk of Fire- Refer to product label for specific minimum supply conductor requirements.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Fixture may become damaged and/or unstable if not installed properly.
Failure to comply with these instructions may result in death, serious bodily injury and property damage.
Regulatory Information: This equipment has been test and found to comply with the limits of a Class A digital
device, pursuant to part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.

2Cooper Lighting Solutions IB500002EN Installation instructions
Installation Instructions – Prevail / USSL
INSTALLATION
This lighting fixture has been shipped complete with one
of several mounting options. Please follow the installation
instructions specific to the catalog part that you ordered.
ote:N Care must be taken not to set lighting fixture down
on optical lenses or lift the fixture by the lens.
Tools Required
Ratchet, 3/4” socket, 3/4” wrench, #2 Phillips head screw
driver and torque wrench.

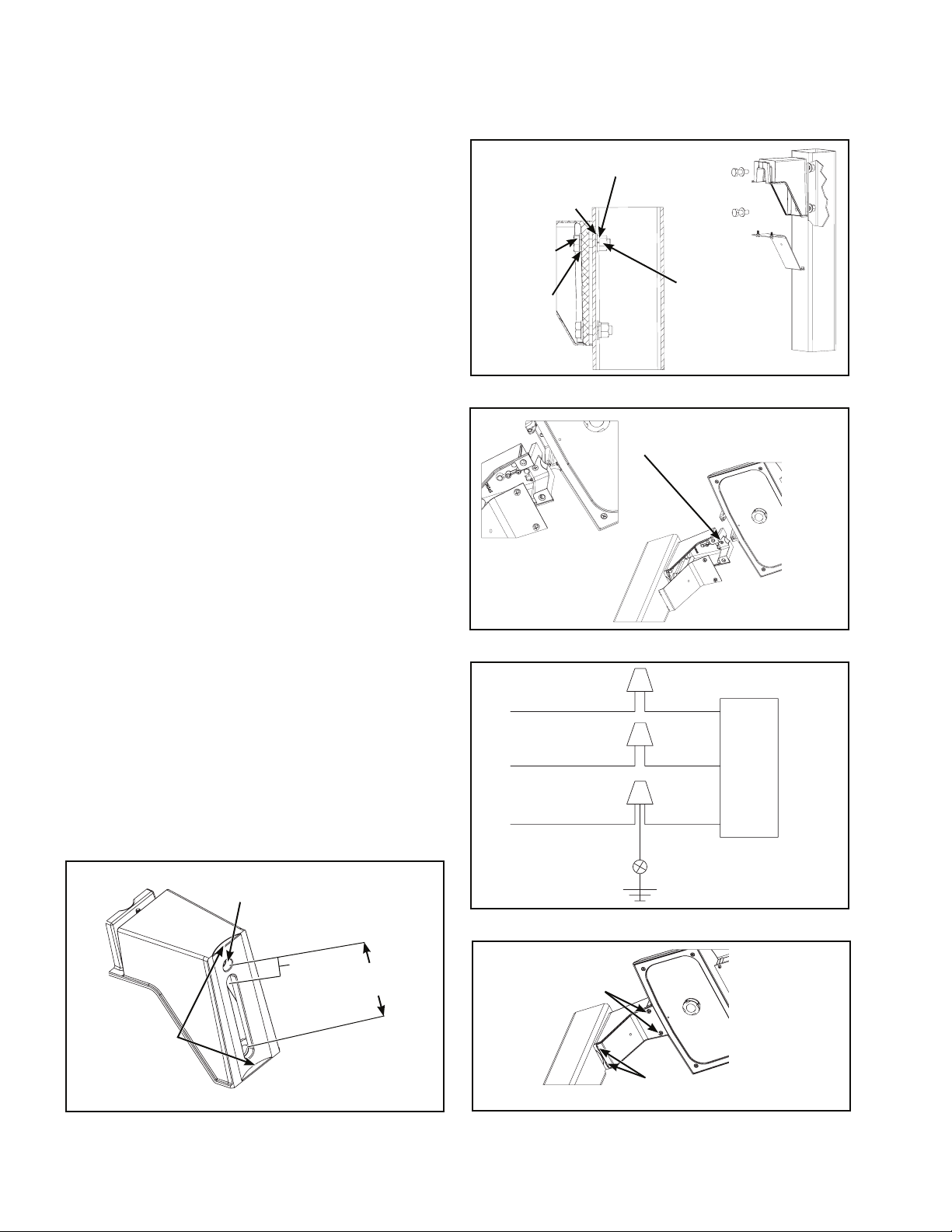

Pole Mount Arm (Figure 1. - Figure 5.)
1. Pole mounting arm is designed for a square or round
pole. Round pole installation will require the mounting
arm break away tabs to be removed. Grab break away
tab with pliers and break-away the tab. (Figure 1.)
2. Mount the arm to the round or square pole using the
provided 1/2” x 1-3/4” long bolts and nuts as shown.
Torque bolts to 40 foot-lbs. (55 N-M). (Figure 2.)
3. Fold fixtures wires tightly towards fixture door when
sliding fixture on to mounting arm. Tighten the center
phillips head screw to 20 in-lbs. (2.3 N-M). (Figure 3.)
4. Make wire connections inside the mounting arm. Refer
to wire diagram for power connections. Connect the
supply wires to appropriate luminaire leads: (Figure 4.)
•Supply side ground wire to green luminaire lead.
•Supply side neutral wire to white luminaire lead.
•Supply side line voltage wire to black luminaire lead.
5. Install arm cover and tighten phillips head screws to 20
in-lbs. (2.3 N-M).
ote:N Ensure the luminaire supply leads do not get pinched
between cover and mounting arm. (Figure 5.)
6. Install pole cap after completion of luminaire installation
and wiring.
Figure 2.
Figure 3.
Line (Black) Black
White
(Black
480V)
Green
Ground
Fixture
White Common
(Black 480V)
Green Ground
Cover Plate Screws.
Tighten to 20 in-lbs
(2.3N-M)
Align Cover Tabs
With Arm Slots
Washer
1/2” Bolt
1/2” Nut
Washer
Split Washer
Close-Up View
Center Phillips Head Screw And
Tighten to 20 in-lbs. (2.3N-M)
Figure 1.
For Round Pole
Installations,
Break away Tabs
9/16” (14.3mm)
Diameter Hole and
Slot
4-7/8”
(124mm)
7/8”
(22mm)
Figure 4.
Figure 5.

3
Cooper Lighting Solutions IB500002EN Installation instructions
Installation Instructions – Prevail / USSL
Tools required
#2 Phillips head screw driver, torque wrench.
ote:N Hardware and tools to mount wall plate to wall not
supplied.
Wall Mount (Figure 6.)
1. Pull the supply wires out of junction box (not supplied)
and through the large hole in the center of the wall
plate.
2. Secure attachment plate to the wall using four bolts
(not included).
3. Follow instructions step 3 through 5 from pole mount
arm configuration.
Tools required
1/4” Allen wrench, #2 Phillips head screw driver, torque
wrench, drill and 7/16” drill bit.
Mast Arm Mount (Figure 7. and Figure 8.)
1. Slip the mast arm mounting assembly over the mast
arm (making sure not to pinch any supply leads). Make
sure the mast arm is fully seated into the mast arm
adapter as it should bottom out against the adapter.
2. Secure the mast arm adapter to the mast arm with
the (4) 3/8-16 x 3/8” set screws. Level the mast arm
adapter while tightening the set screws. Torque to 120
in-lbs.
3. Drill a 7/16” hole through the mast arm and install the
3/8” bolt and nut. Use care when drilling this hole so as
not to damage any wires within the mast arm. Torque
to 120 in-lbs.
4. Open fixture door by loosening the (4) Phillips head
screws (or thumb screws if supplied) on the door.
(Figure 8.)
5. Remove wire grommet for fixture wires at the back of
the fixture. (Figure 8.)
6. Fold fixtures wires and mast arm adapter wires out of
the way and slide fixture on to the mast arm adapter.
Tighten the three phillips head screws to 20 in-lbs. (2.3
N-M), and install the plastic plug over the center screw.
(Figure 7.)
7. Make wire connections inside the fixture. Refer to wire
diagram for power connections. Connect the supply
wires to appropriate luminaire leads: (Figure 4.)
•Supply side ground wire to green luminaire lead.
•Supply side neutral wire to white luminaire lead.
•Supply side line voltage wire to black luminaire lead.
8. Tuck wires into the fixture and install fixture door.
Tighten the (4) fixture door screws to 20 in-lbs. (or
tighten door thumb screws).
Wall Plate
Wireway
(Center Hole)
6x8 Plate Size
Mast Arm Pole
(2” Tenon Arm)
Level Surface
3/8” Bolt
Wire
Grommet
Open Fixture
Door
Set Screws (Torque to
120 in-lbs.)
Tighten to 20 in-lbs.
7.12
[180.85]
.44 dia
[11.20]
5.12
[130.05]
6.00
[152.40]
8.00
[203.20]
Figure 6.
Figure 7.
Figure 8.

4Cooper Lighting Solutions IB500002EN Installation instructions
Installation Instructions – Prevail / USSL
Tools required
#2 Phillips head screw driver and pliers.
House Side Shield (Figure 9. and Figure 10.)
1. Remove plastic push pins on back side of optic.
(Figure 9.)
ote:N The optics are permanently secured to the fixture. DO NOT
try to remove the optics. The optics are not rotatable.
2. Install house side shield with provided #10 x 1/2” Phillips
screws. Tighten until house side shield is snug. Do not over
tighten.
ote:N House side shield must ONLY be installed on the back side
of the optics as shown. DO NOT install on the other side of
the optic. (Figure 10.)
House Side Shield for rectangle shaped optics (Figure 11.)
1. Remove the six torx type screws around the optics.
ote:N The optics are permanently secured to the fixture. DO NOT
try to remove the optics. The optics are not rotatable.
2. Place House Side shield over the optics. All six screw holes
will align with the optic if the House Side Shield is installed
correctly.
ote:N The light will shine out of the rounded portion of the lens.
The sharp vertical portion of the lens is the house side of
the lens.
3. Re-install all six torx screws per the rectangle optic(s) on your
fixture. Torque to 10 to 15 in-lbs.
Photocontrol Orientation (If Equipped) (Figure 12.)
ote:N The orientation procedure is only required for photocontrols
which specifically require the cell to be aimed north.
Otherwise pre-selected factory orientation will function
properly. Follow the directions recommended by the
photocontrol supplier for proximity to light sources. Lighted
signs, building surface reflection, floodlights, tree branches,
etc. may affect final position of the photocontrol.
1. Loosen the two screws to allow rotation of the receptacle.
2. Insert screwdriver into center slot and rotate receptacle until
indicator arrow points north.
3. Retighten screws.
4. Insert the photoelectric control (or shorting cap) into
receptacle and twist into locked position.
ote:N The photocontrol (not included) must contain a soft,
resilient gasket fastened to the bottom surface to assure
a proper weather seal between the control and the
receptacle.
ote:N Always use a photocontrol rated for 120V to 277V.
Fixtures ordered with 347V or 480V power connection will
use a 120V to 277V photocontrol. Fixture is wired with
photocontrol after transformer (347V and 480V only).
Front of
Fixture
Pole
Side of
Fixture
Optic Plastic
Pins
Figure 9.
Figure 11.
(6) Torx type
screws House Side
Shield
Loosen
Screws
Insert Flat Head
and Rotate
Figure 12.
Front of
Fixture
Pole
Side of
Fixture
Screws
#10 x 1/2”
House Side Shield
Figure 10.

5
Cooper Lighting Solutions IB500002EN Instructions d’installation
Instructions d’installation – Prevail / USSL
AVERTISSEMENTAVERTISSEMENT
EXONÉRATION DE RESPONSABILITÉ: Cooper Lighting Solutions n’assume aucune responsabilité pour les
dommages ou pertes de quelque nature que ce soit pouvant découler d’une installation, d’une manipulation ou
d’une utilisation inappropriée, imprudente ou négligente de ce produit.
AVIS: Le fil de mise à la terre vert se trouve au bon endroit. Ne le déplacez pas.
ATTENTION Service de réception: Veuillez fournir une description réelle de tout manque ou de tout dommage
constaté à la réception du luminaire. Les réclamations contre le transporteur (chargement partiel) doivent être
déposées directement auprès dudit transporteur. Les réclamations d’avaries occultes doivent être faites dans les
15jours suivant la réception. Tout matériel endommagé doit être entièrement conservé avec son emballage d’origine.
Sécurité: Le câblage du luminaire doit être conforme au Code national de l’électricité, aux lois et ordonnances
locales en vigueur. Une mise à la terre adéquate est requise afin d’assurer votre sécurité. Respectez soigneusement
la procédure de mise à la terre du chapitre d’installation.
APPLICATIONS: ce luminaire a été conçu pour l’éclairage extérieur et ne doit pas être utilisé dans un endroit peu
ventilé ou dans des enceintes à haute température ambiante. Il doit être rangé dans un endroit sec en attendant
son installation. N’exposez pas le luminaire à la pluie, à la poussière ou à d’autres conditions ambiantes avant
l’installation et l’insertion de l’interrupteur photo-électrique ou de la fiche de mise en court-circuit (si équipés). Pour
de meilleurs résultats, respectez les recommandations d’installation et d’entretien suivantes.
Risque d’incendie, de décharge électrique, de coupure ou d’autres accidents de personne – L’installation
et l’entretien de ce produit doivent être effectués par un électricien qualifié. Ce produit doit être installé
conformément aux règles d’installation en vigueur par une personne familière avec la construction et le
fonctionnement du produit, ainsi qu’avec les risques inhérents.
Risque d’incendie et de décharge électrique – Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation ou de tenter d’en faire l’entretien. Mettez l’alimentation
électrique hors tension depuis le fusible ou le disjoncteur.
Risque d’incendie – Consultez l’étiquette du produit pour connaître les exigences minimums du
conducteur d’alimentation.
Risque de brûlure– Débranchez la source d’alimentation et laissez refroidir le luminaire avant de procéder
à son entretien ou à sa manipulation.
Risques de blessures – Le luminaire peut être endommagé et/ou instable s’il n’est pas installé
correctement.
La désobéissance aux instructions suivantes représente un risque de blessures graves ou mortelles et de
dommages matériels.
Renseignements légaux: Cet équipement a été mis à l’essai et déclaré conforme aux limites établies pour un
dispositif numérique de catégorieA en vertu de la section15 des règlements de la FCC. Son fonctionnement est
assujetti aux deux conditions suivantes: 1)cet appareil ne doit pas provoquer d’interférences nuisibles et 2)cet
appareil doit accepter toutes les interférences reçues, même celles qui pourraient provoquer un fonctionnement
indésirable.

6Cooper Lighting Solutions IB500002EN Instructions d’installation
Instructions d’installation – Prevail / USSL
INSTALACIÓN
Esta luminaria se ha enviado completa con una de las varias
opciones de montaje. Siga las instrucciones de instalación
específicas para la pieza que haya solicitado del catálogo.
ota:N Se deben tomar precauciones para no bajar la
luminaria sobre las lentes ópticas ni levantarla en el
área de la lente.
Herramientas necesarias
Trinquete, portacasquillos de 3/4 pulgadas, llave de 3/4
pulgadas, destornillador cabeza Phillips n.° 2 y llave de
torsión.
Brazo para montaje en poste (Figura 1. - Figura 5.)
1. El brazo para montaje en postes está diseñado para
un poste cuadrado o redondo. Para instalar la luminaria
en un poste redondo se deberán retirar las lengüetas
troqueladas del brazo de montaje. Sujete la lengüeta
troquelada con unas pinzas y despréndala. (Figura 1.)
2. Monte el brazo sobre el poste redondo o cuadrado
con los pernos de 1/2” x 1-3/4” y las tuercas incluidos
como se indica. Ajuste los pernos con un torque de 40
pies-lb. (55 Nm). (Figura 2.)
3. Doble los cables de la luminaria hacia la puerta de la
luminaria cuando deslice la luminaria hacia el brazo de
montaje. Ajuste el tornillo Phillips central hasta
20 lb-pulg. (2,3 Nm). (Figura 3.)
4. Conecte los cables en el interior del brazo de montaje.
Consulte el diagrama de cableado para conocer las
conexiones de la alimentación. Conecte los cables
de alimentación a los conectores adecuados de la
luminaria: (Figura 4.)
• Cable de conexión a tierra del lado de la alimentación
con el terminal verde de la luminaria.
• Cable neutro del lado de la alimentación con el
terminal blanco de la luminaria.
• Cable de tensión de línea del lado de la alimentación
con el terminal negro de la luminaria.
Figura 1.
Figura 3.
Figura 4.
Figura 5.
Línea (Negro) Negro
Blanco
(Negro
480 V)
Verde
Tierra
Luminaria
Blanco Común
(Negro 480 V)
Verde Tierra
Para instalaciones
en postes
redondos,
desprenda las
lengüetas
9/16” (14,3 mm)
Ranura y orificio de
4-7/8”
(124 mm)
7/8” (22
mm) de
diámetro
Tornillos de la placa de
la cubierta Ajuste hasta
20 pulg.-lb (2,3 N-M)
Alinee las lengüetas de la cubierta
con las ranuras de los brazos
Vista de cerca
Tornillo Phillips central y ajústelo
hasta 20 pulg.-lb (2.3 N-M)
Rondelle
Boulon de
1,27cm
(1/2po) Écrou de
1,27cm (1/2po)
Rondelle
Rondelle fendue
Figura 2.
Rondelle
Boulon de
1,27cm
(1/2po) Écrou de
1,27cm (1/2po)
Rondelle
Rondelle fendue

7
Cooper Lighting Solutions IB500002EN Instructions d’installation
Instructions d’installation – Prevail / USSL
5. Instale la cubierta del brazo y ajuste los tornillos Philips
con un torque de 20 pulg.-lb. (2,3 Nm).
ota:N Asegúrese de que los terminales del lado de la
alimentación de la luminaria no queden “mordidos”
ente la cubierta y el brazo de montaje. (Figura 5.)
6. Coloque la tapa superior del poste luego de finalizar la
instalación y el cableado de la luminaria.
Herramientas necesarias
Tornillo cabeza Phillips n.° 2, llave de torsión.
ota:N Los accesorios y las herramientas para colocar la
placa de pared en la pared no están incluidos.
Montaje en pared (Figura 6.)
1. Tire de los cables de alimentación hacia afuera de la
caja de derivación (no incluida) y a través del orificio
amplio en el centro de la placa de pared.
2. Asegure la placa de sujeción a la pared utilizando cuatro
pernos (no incluidos)
3. Siga las instrucciones del paso 3 al 5 de la
configuración del brazo para montaje en poste.
Herramientas necesarias
Llave allen de 1/4", destornillador Phillips n.° 2, llave de
torsión, taladro y broca para taladro de 7/16".
Montaje en brazo del mástil (Figura 7. y Figura 8.)
1. Deslice la unidad de montaje para el brazo del mástil
sobre este último (asegurándose de no apretar
ninguno de los cables de alimentación). Asegúrese de
que el brazo del mástil esté totalmente apoyado en
el adaptador para el brazo del mástil, ya que debería
quedar contra el adaptador.
2. Asegure el adaptador del brazo mástil al brazo con
los (4) tornillos de sujeción de 3/8-16 x 3/8". Nivele
el adaptador del brazo del mástil mientras ajusta los
tornillos de sujeción. Ejerza torsión a 120 pulg./lb.
3. Perfore un orificio de 7/16" a través del brazo mástil
y coloque el perno de 3/8" y la tuerca. Tenga cuidado
cuando realice la perforación para no dañar ningún
cable dentro del brazo mástil. Ejerza torsión a
120 pulg./lb.
4. Abra la puerta de la luminaria aflojando los (4) tornillos
Phillips (o las tuercas mariposa si estuvieran incluidas)
de la puerta. (Figura 8.)
5. Quite la arandela aislante en la parte trasera para los
cables de la luminaria. (Figura 8.)
6. Pliegue los cables de las luminarias y los cables del
adaptador para brazo mástil para sacarlos del camino
y deslice la luminaria sobre el adaptador para el brazo
mástil. Ajuste los tres tornillos Phillips hasta 20 pulg.
libras (2.3 N-M) e instale el tapón de plástico sobre el
tornillo central. (Figura 7.)
Figura 6.
Figura 7.
Figura 8.
Placa para pared
Conducto de cables
(orificio central)
Tamaño de la placa 6 x 8
Poste del brazo mástil
(Brazo espiga de 2")
Superficie a
nivel
Perno de 3/8”
Arandela
aislante
para cables Abra la puerta
de la luminaria
Tornillos de sujeción
(Ajuste hasta 120 pulg.-lb)
Ajuste hasta 20 pulg.-lb (2,3 N-M).
7,12
[180,85]
0,44 de
diámetro [11,20]
5,12
[130,05]
6,00
[152,40]
8,00
[203,20]
7. Conecte los cables en el interior de la luminaria.
Consulte el diagrama de cableado para conocer las
conexiones de la alimentación. Conecte los cables
de alimentación a los conectores adecuados de la
luminaria: (Figura 4.)

8Cooper Lighting Solutions IB500002EN Instructions d’installation
Instructions d’installation – Prevail / USSL
Outillage nécessaire
Tournevis cruciforme n°2 et pince.
Protecteur côté maison (Figure 9. et Figure 10.)
1. Retirez les barrettes à ressort en plastique qui se trouvent derrière
le dispositif optique. (Figure9.)
emarque:R Les dispositifs optiques sont fixés de manière
permanente au luminaire. N'essayez PAS de les retirer. Les
dispositifs optiques ne sont pas remplaçables.
2. Installez les protecteurs côté maison avec les vis à tête
hexagonale #10 x 12,7 mm (1/2 po) fournies. Serrez jusqu'à ce que
le protecteur côté maison soit bien fixé. Ne serrez pas trop.
emarque:R Le protecteur côté maison doit UNIQUEMENT être installé
à l'arrière du dispositif optique, tel qu'illustré. NE l'installez
PAS sur l'autre côté du dispositif optique. (Figure10.)
Protecteur côté maison pour les dispositifs optiques
rectangulaires (Figure 11)
1. Retirez les six vis de type Torx autour des dispositifs optiques
emarque:R Les dispositifs optiques sont fixés de manière
permanente au luminaire. N’essayez PAS de les retirer.
Les dispositifs optiques ne peuvent pas être tournés.
2. Placez le protecteur côté maison sur les dispositifs optiques.
Les six trous de vis s’aligneront avec le dispositif optique si le
protecteur côté maison est correctement installé.
emarque:R La lumière sortira de la partie arrondie de l’objectif.
La partie verticale tranchante de la lentille correspond au côté
maison de la lentille.
3. Réinstallez les six vis de type Torx par dispositif optique
rectangulaire sur votre luminaire. Serrez à un couple de 10 à 15 lb/
po.
Orientation de la cellule photoélectrique (si le
luminaire en est doté) (Figure 12)
emarque:R Cette procédure ne vise que les cellules photoélectriques
qui doivent absolument être orientées vers le nord. Dans
les autres cas, les réglages définis en usine les rendront
parfaitement fonctionnels. Respectez les instructions du
fournisseur de la cellule photoélectrique lorsqu'elle se
trouve à proximité de sources d'éclairage. La présence de
panneaux lumineux, de projecteurs et de branches d'arbres,
la réflexion lumineuse sur les surfaces d'immeubles,
etc., peuvent influencer la position finale de la cellule
photoélectrique.
1. Desserrez les deux vis pour permettre la rotation de la prise.
2. Insérez un tournevis dans la fente centrale pour faire tourner le
connecteur jusqu'à ce que la flèche pointe vers le nord.
Desserrez les vis
Insérez la vis à tête plate puis
tournez
• Le fil de mise en terre provenant de l’alimentation avec
le fil vert du luminaire.
• Le fil neutre provenant de l’alimentation avec le fil blanc
du luminaire.
• Le fil de tension provenant de l’alimentation avec le fil
noir du luminaire.
5. Introduisez les fils dans le luminaire et installez la porte
du luminaire. Serrez les (4) vis de la porte du luminaire
à 2,3 Nm (20 po-lb) (ou serrez les vis à ailettes).
3. Resserrez les vis.
4. Insérez l'interrupteur photoélectrique (ou fiche de mise
en court-circuit) dans le réceptacle et tournez-le pour le
verrouiller en place.
emarque:R La cellule photoélectrique (non fournie) doit être
équipée d'un joint souple élastique situé sur la
surface inférieure afin d'assurer l'étanchéité
avec le connecteur.
emarque:R Utilisez toujours une cellule photoélectrique d'une
capacité de 120 V à 277 V. Les luminaires commandés
avec une connexion électrique de 347 V ou de 480
V nécessiteront une cellule photoélectrique de 120
V à 277 V. Le luminaire est câblé avec une cellule
photoélectrique après le transformateur (347 V et 480
V seulement).
Figura 9.
Devant
du
luminaire
Côté poteau du luminaire
Dispositif
optique Barrettes en
plastique
Figura 11.
Vis de
type Torx
Protecteur
côté maison
Figura 12.
Devant
du
luminaire
Côté poteau
du luminaire
Vis n° 10 x 12,7 mm
(1/2 po)
Protecteur côté
maison
Figura 10.

Instrucciones de instalación – Prevail / USSL
9
Cooper Lighting Solutions IB500002EN Instructions d’installation
ADVERTENCIAADVERTENCIA
RENUNCIA DE RESPONSABILIDAD: Cooper Lighting Solutions no asume ninguna responsabilidad por daños o
pérdidas de ningún tipo que puedan derivarse de la instalación, manipulación o uso incorrecto, descuidado o
negligente de este producto.
AVISO: El tornillo de puesta a tierra verde ya está ubicado correctamente. No lo cambie de ubicación.
ATENCIÓN Departamento de Recepción: Observe que la descripción real de la luminaria no carezca de piezas ni
presente daños notorios al momento de su entrega. Presente el reclamo directamente al transportista de carga por
envíos de carga ligera (LTL). Los reclamos por daños ocultos deben presentarse dentro de los 15 días posteriores a la
entrega del producto. Se debe guardar todo el material dañado, junto con el embalaje original.
Seguridad: Esta luminaria debe cablearse de acuerdo con el Código Eléctrico Nacional y los códigos y ordenanzas
locales aplicables. Se requiere una conexión a tierra adecuada para garantizar la seguridad personal. Observe
cuidadosamente el procedimiento de conexión a tierra en la sección de instalación.
APLICACIONES: Este accesorio de iluminación está diseñado para servicios de iluminación al aire libre y no debe
utilizarse en áreas de ventilación limitada o en lugares cerrados a alta temperatura ambiente. Debe almacenarse en
un lugar seco antes de la instalación. No exponga el accesorio de iluminación a la lluvia, el polvo u otras condiciones
ambientales antes de la instalación e inserción del control fotográfico o la tapa de cortocircuito (si está equipado).
Los mejores resultados se obtendrán si se instala y se mantiene de acuerdo con las siguientes recomendaciones.
Riesgo de incendio, descarga eléctrica, cortes u otros riesgos de accidentes: la instalación y el
mantenimiento de este producto deben ser realizados por un electricista calificado. Una persona con
conocimientos sobre la construcción y el funcionamiento del producto y los riesgos implicados debe
instalar este producto de conformidad con el código de instalación aplicable.
Riesgo de incendio y descarga eléctrica: asegúrese de que la alimentación eléctrica esté APAGADA
antes de comenzar la instalación o intentar realizar cualquier tipo de mantenimiento. Desconecte la
alimentación eléctrica en el fusible o cortacircuitos.
Riesgo de incendio: consulte la etiqueta del producto para conocer los requisitos mínimos específicos del
conductor de suministro.
Riesgo de quemadura: desconecte la alimentación y permita que la luminaria se refresque antes de
manipularla o repararla.
Riesgo de lesiones personales: la luminaria puede dañarse o desestabilizarse de no instalarla
correctamente.
El incumplimiento de estas instrucciones puede provocar la muerte, lesiones corporales graves y daños
materiales.
Información reglamentaria: Este equipo ha sido probado y cumple con los límites de un dispositivo digital de
Clase A, de conformidad con la parte 15 de las Normas de la FCC. La operación está sujeta a las siguientes dos
condiciones: (1) Que este dispositivo no produzca interferencia dañina y (2) que este dispositivo debe aceptar
cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.

Instrucciones de instalación – Prevail / USSL
10 Cooper Lighting Solutions IB500002EN Instructions d’installation
INSTALACIÓN
Esta luminaria se ha enviado completa con una de las varias
opciones de montaje. Siga las instrucciones de instalación
específicas para la pieza que haya solicitado del catálogo.
ota:N Se deben tomar precauciones para no bajar la
luminaria sobre las lentes ópticas ni levantarla en el
área de la lente.
Herramientas necesarias
Trinquete, portacasquillos de 3/4 pulgadas, llave de 3/4
pulgadas, destornillador cabeza Phillips n.° 2 y llave de
torsión.
Brazo para montaje en poste (Figura 1. - Figura 5.)
1. El brazo para montaje en postes está diseñado para
un poste cuadrado o redondo. Para instalar la luminaria
en un poste redondo se deberán retirar las lengüetas
troqueladas del brazo de montaje. Sujete la lengüeta
troquelada con unas pinzas y despréndala. (Figura 1.)
2. Monte el brazo sobre el poste redondo o cuadrado
con los pernos de 1/2” x 1-3/4” y las tuercas incluidos
como se indica. Ajuste los pernos con un torque de 40
pies-lb. (55 Nm). (Figura 2.)
3. Doble los cables de la luminaria hacia la puerta de la
luminaria cuando deslice la luminaria hacia el brazo de
montaje. Ajuste el tornillo Phillips central hasta
20 lb-pulg. (2,3 Nm). (Figura 3.)
4. Conecte los cables en el interior del brazo de montaje.
Consulte el diagrama de cableado para conocer las
conexiones de la alimentación. Conecte los cables
de alimentación a los conectores adecuados de la
luminaria: (Figura 4.)
• Cable de conexión a tierra del lado de la aliment
ación con el terminal verde de la luminaria.
• Cable neutro del lado de la alimentación con el
terminal blanco de la luminaria.
• Cable de tensión de línea del lado de la alimentación
con el terminal negro de la luminaria.
Figura 1.
Figura 2.
Figura 3.
Figura 4.
Figura 5.
Línea (Negro) Negro
Blanco
(Negro
480 V)
Verde
Tierra
Luminaria
Blanco Común
(Negro 480 V)
Verde Tierra
Para instalaciones
en postes
redondos,
desprenda las
lengüetas
9/16” (14,3 mm)
Ranura y orificio de
4-7/8”
(124 mm)
7/8” (22
mm) de
diámetro
Tornillos de la placa de
la cubierta Ajuste hasta
20 pulg.-lb (2,3 N-M)
Alinee las lengüetas de la cubierta
con las ranuras de los brazos
Arandela
Perno de 1/2”
Tuerca de 1/2”
Arandela
Arandela ranurada
Vista de cerca
Tornillo Phillips central y ajústelo
hasta 20 pulg.-lb (2.3 N-M)
