Installation Instructions – UTLD
Directives d’installation – UTLD
Instrucciones de instalación – UTLD
IMPORTANT: Read carefully before installing fixture. Retain for future reference.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance.
WARNING
Risk of Fire/Electric Shock. If not qualified, consult an
electrician.
WARNING
Risk of Electric Shock – Disconnect power at fuse or
circuit breaker before installing or servicing.
WARNING
Risk of Personal Injury – Fixture may become damaged
and/or unstable if not installed properly.
- Do not mount luminaire within 6” of a combustible
surface.
- Do not handle luminaire by the glass. Do not touch
LEDs.
WARNING
Risk of Burn – Disconnect power and allow fixture to
cool before servicing.
ote:N These instructions do not claim to cover all
details or variations in the equipment, procedure,
or process described, nor to provide directions
for meeting every possible contingency during
installation, operation or maintenance. When
additional information is desired to satisfy a
problem not covered sufficiently for user’s purpose,
please contact your nearest representative.
ote:N This lighting fixture has been shipped complete
with one of several mounting options. Please follow
the installation instructions specific to the catalog
part that you ordered.
ote:N Care must be taken not to set lighting fixture down
on optical lenses or lift the fixture in the lens area.
ote:N Specifications and dimensions subject to change
without notice.
General: Upon receipt of the fixture, thoroughly inspect for any freight damage which should be brought to the attention
of the delivery carrier. Compare the catalog description listed on the packing slip with the fixture label on the
housing to assure you have received the correct material.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and ordi-
nances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
APPLICATIONS: This lighting fixture is designed for outdoor lighting services, and should not be used in area of limited
ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior
to installation. Do not expose lighting fixture to rain, dust or other environmental conditions prior to
installation and insertion of photo control or shorting cap (if so equipped). Do not install the fixture near
combustible materials or locate next to airflow blocking surfaces within 6 inches. Best results will be
obtained if installed and maintained according to the following recommendations.

32
Installation Instructions – UTLDInstallation Instructions – UTLD
INSTALLATION
This lighting fixture has been shipped complete with one
of several mounting options. Please follow the installation
instructions specific to the catalog part that you ordered.
ote:N Care must be taken not to set lighting fixture down
on optical lenses or lift the fixture in the lens area..
Standard Open Fixture Installation (Figure 2. and
Figure 3.)
Tools Required
1/4” driver, 9/16” socket, Torque wrench
1. Unscrew two screws using ¼” driver from cover plate
or cone located at fixture base. (Figure 2.) Remove
plate or cone cover to gain access to the wiring
compartment.
2. Pull electrical service leads through the pole with
sufficient length to reach through and into the wiring
compartment of the fixture. The service leads should
pass through the large, circular openings in the
mounting plate to avoid cutting or pinching the leads.
3. Connect service leads to the appropriate position with
the terminal block. (Figure 3.).
a.Three-terminal block (2-wire service): Connect line
service lead to terminal that is connected to black
factory-installed wire. Connect neutral service wire to
terminal that is connected to white factory-installed
wire.
b. Three-terminal block (3-wire service, 2 lines, 1
ground): Connect 1 line service lead to terminal that
is connected to black factory-installed wire. Connect
other line service lead to terminal that is connected
to white factory-installed wire. Connect ground
service lead to terminal that is connected to green
factory-installed wire.
c. Three-terminal block (3-wire service, 1 line, 1 neutral,
1 ground): Connect line service lead to terminal that
is connected to black factory-installed wire. Connect
neutral service wire to terminal that is connected to
white factory-installed wire. Connect ground service
wire to terminal that is connected to green factory-
installed wire.
d. No terminal block (3-wire service, 2 lines, 1 ground):
Connect 1 line service lead to black factory-installed
wire. Connect other line service lead to white
factory-installed wire. Connect ground service lead to
green factory-installed wire.
e. No terminal block (3-wire service, 1 line, 1 neutral, 1
ground): Connect line service lead to black factory-
installed wire. Connect neutral service wire to white
factory-installed wire. Connect ground service wire
green factory-installed wire.
4. For fixtures with asymmetric light patterns, locate the

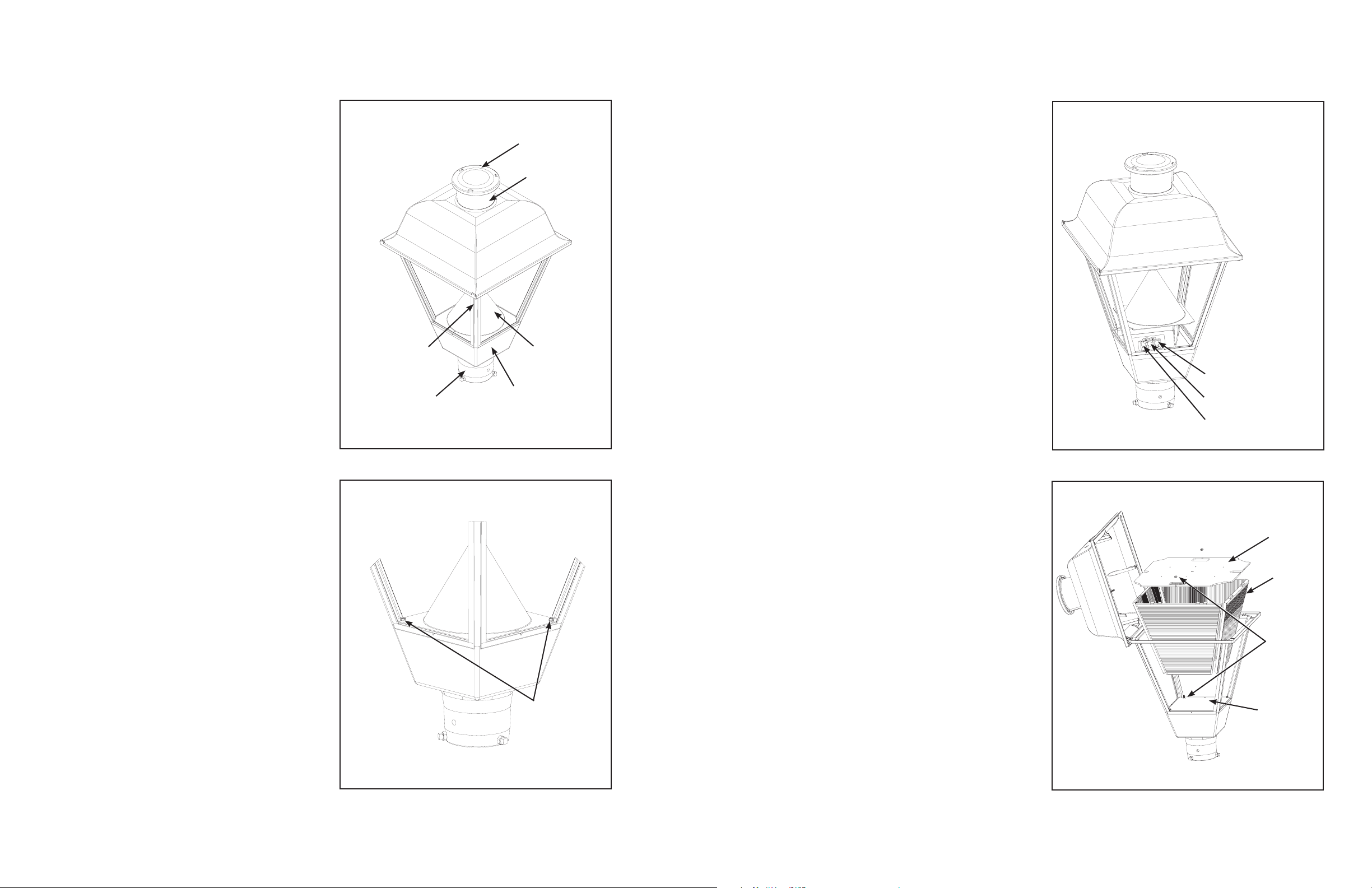

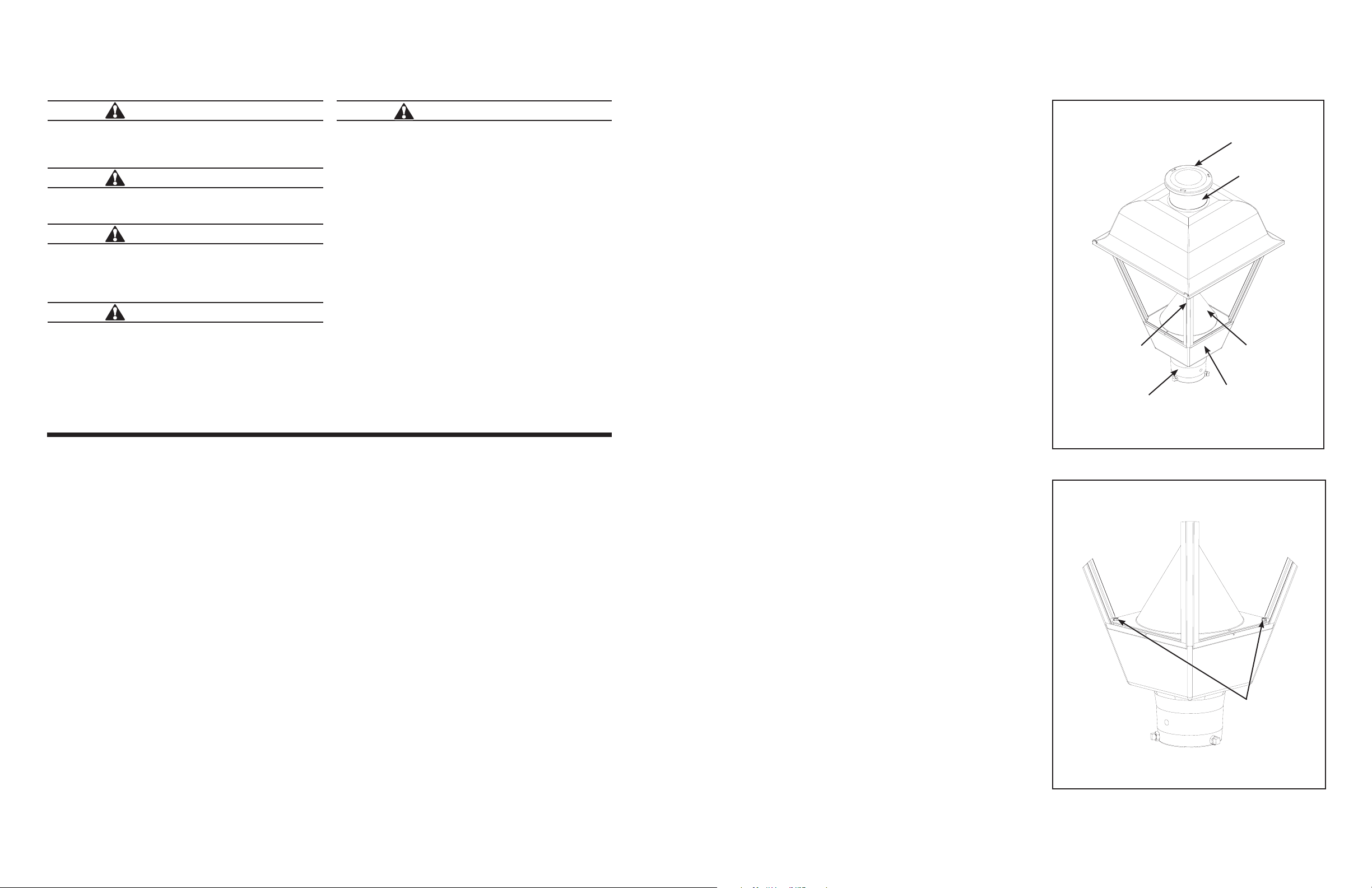

Figure 1.
Figure 2.
word “streetside” on the overhang plate and rotate the
fixture on the pole such that the word “streetside” is
facing the street.
5. Secure the fixture to the pole top by tightening the
three square head bolt using 9/16” socket and torque
wrench in the fixture base. Recommended tightening
torque: 120-140 in-lbs.
6. Reattach plate or cone cover to fixture base and secure
with two cover retaining screws.
7. The fixture is now ready to energize.
Standard Fixture with Lens Installation (Figure 1 – 4.)
Tools Required
5/16” driver, 1/4” driver, Philips head screwdriver, 9/16”
socket, Torque wrench
1. Loosen the captive cover retaining screws using 5/16”
driver, or loosen spring latches and open the hinged top
cover of the fixture. (Figure 1.)
Caution: Secure the fixture from falling or rotating due to
weight of the LED driver, surge module, and/or transformer
attached on top cover as it is open.
2. Remove two nuts and screw on LED assembly
(Figure 4.) using Phillips head screwdriver and lift LED
assembly to side.
3. Remove two acrylic refractor panels by lifting them up
and out of the slotted corner posts.
4. Unscrew two screws using ¼” driver from cover plate
at fixture base. (Figure 2.) Remove plate cover to gain
access to the wiring compartment.
5. Pull electrical service leads through the pole with
sufficient length to reach through and into the wiring
compartment of the fixture. The service leads should
pass through the large, circular openings in the
mounting plate to avoid cutting or pinching the leads.
6. Connect service leads to the appropriate position with
the terminal block. (Figure 3.)
a. Three-terminal block (2-wire service): Connect line
service lead to terminal that is connected to black
factory-installed wire. Connect neutral service wire to
terminal that is connected to white factory-installed
wire.
b. Three-terminal block (3-wire service, 2 lines, 1
ground): Connect 1 line service lead to terminal that
is connected to black factory-installed wire. Connect
other line service lead to terminal that is connected
to white factory-installed wire. Connect ground
service lead to terminal that is connected to green
factory-installed wire.
c. Three-terminal block (3-wire service, 1 line, 1 neutral,
1 ground): Connect line service lead to terminal that
is connected to black factory-installed wire. Connect
neutral service wire to terminal that is connected to
Cupula Cover
Cupula Housing
Cone or Plate
Cover
Wiring Compartment
Fixture Base
Captive Cover
Retaining Screws (2)
or Spring Latches (2)
Cone or Plate
Cover Screws (2)
Figure 3.
Figure 4.
LED Assembly
Acrylic
Refractor (4)
Nut and Screw
Set (2)
Cone or
Plate Cover
Terminal Block (L1)
Terminal Block (N)
Terminal Block (L2)
COOPER LIGHTING SOLUTIONS IB516005EN Installation instructions COOPER LIGHTING SOLUTIONS IB516005EN Installation instructions

54
Installation Instructions – UTLDInstallation Instructions – UTLD
white factory-installed wire. Connect ground service
wire to terminal that is connected to green factory-
installed wire.
d. No terminal block (3-wire service, 2 lines, 1 ground):
Connect 1 line service lead to black factory-installed
wire. Connect other line service lead to white
factory-installed wire. Connect ground service lead to
green factory-installed wire.
e. No terminal block (3-wire service, 1 line, 1 neutral, 1
ground): Connect line service lead to black factory-
installed wire. Connect neutral service wire to white
factory-installed wire. Connect ground service wire
green factory-installed wire
7. For fixtures with asymmetric light patterns, locate the
word “StreetSide” on the overhang plate and rotate the
fixture on the pole such that the word “StreetSide” is
facing the street.
8. Secure the fixture to the pole top by tightening the
three square head bolt using 9/16” socket and torque
wrench in the fixture base. Recommended tightening
torque: 120-140 in-lbs.
9. Reattach plate or cone cover to fixture base and secure
with two cover retaining screws.
10. Replace the two previous acrylic refractors panels.
11. Reattach LED assembly to fixture with previous screws
and nuts. Close the cover and secure with two cover
retaining screws or secure spring latches.
12. Secure the fixture to the pole top by tightening the
three square head bolt using 9/16” socket and torque
wrench in the fixture base. Recommended tightening
torque: 120-140 in-lbs.
13. The fixture is now ready to energize.
Standard Open Fixture Installation (Figure 1. and 5.)
Tools Required:
Flat head screwdriver
When specified, the Traditionaire fixture is furnished
with a rotatable photocontrol receptacle that allows the
photocontrol to be properly positioned with the use of a
straight blade screwdriver.
1. Lift off cupola roof (Figure. 1.)
2. Remove the shorting cap (when furnished) and loosen
the two flat head screws.
3. Rotate the cupola until the window in the cupola
is facing in a northerly direction. Line up the north
arrow of the photocontrol receptacle with the window
in the cupola. Retighten the screws and install the
photocontrol. (Figure 5.)
4. Replace the cupola roof.
CAUTION: The receptacle has a built-in stop which allows
350° rotation. do not attempt to rotate beyond this stop as
you will damage the receptacle.
Field Installed House Side Shield Installation (1 per
LED) (Figure 6.)
Tools Required:
Phillips head screwdriver
1. Loosen six Philips screws from LED.
2. Install house side shield with provided #10 X ½” Phillips
screws. Tighten until house shield is snug. Do not
over Tighten (Figure 6.).
Ladder Rest Installation (Figure 7)
Tools Required:
1. Insert 5/16-18 x 1” long, hex head machine bolt through
holes from inside of fixture base.
2. Loosely thread 5/16-18 hex nut on to bolts.
3. Slip fixture end of ladder rest arm over hex nut, making
sure ladder rest arm fits under ledge on fixture base.
4. Tighten hex head machine bolt from within fixture base.

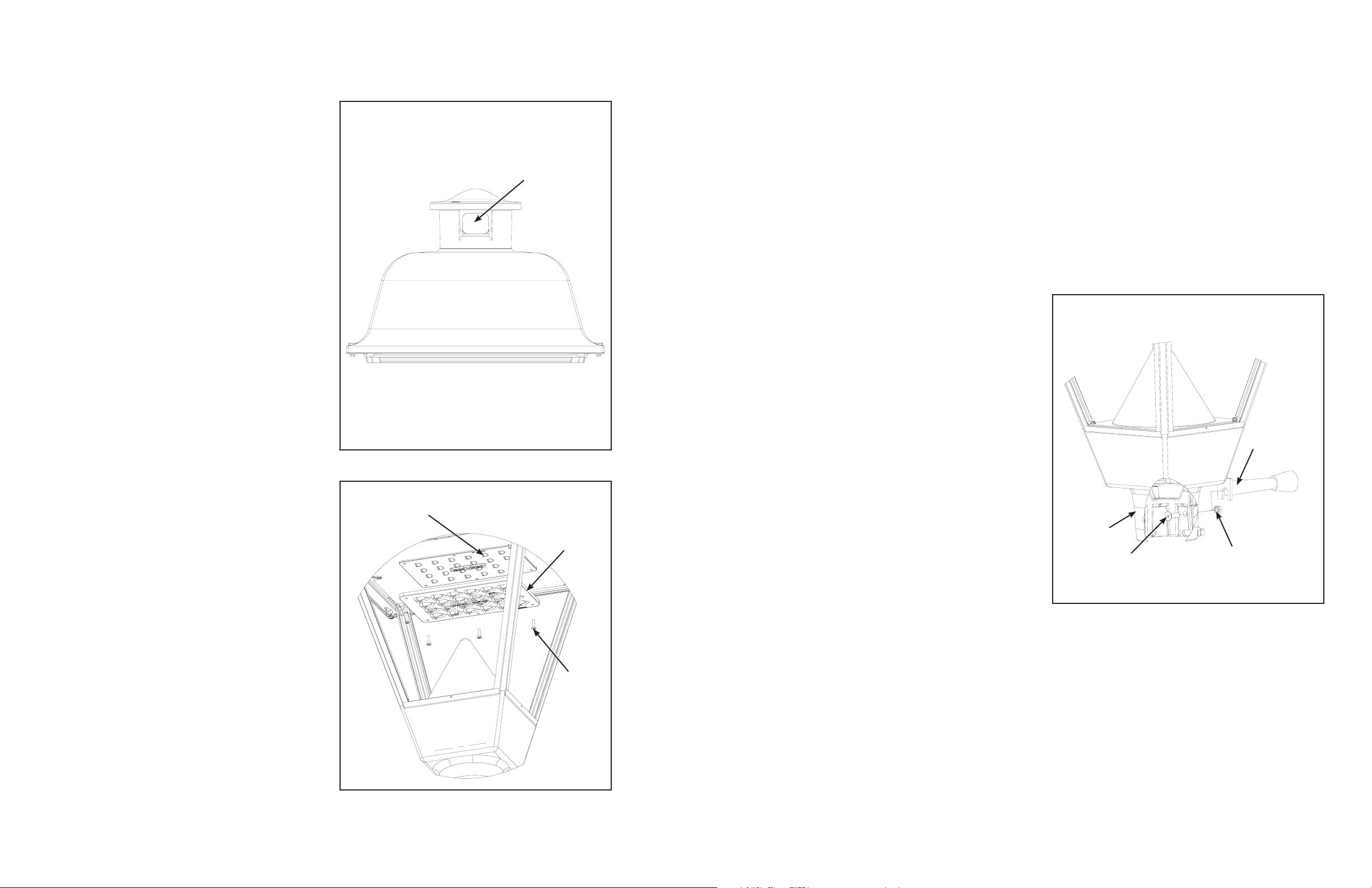

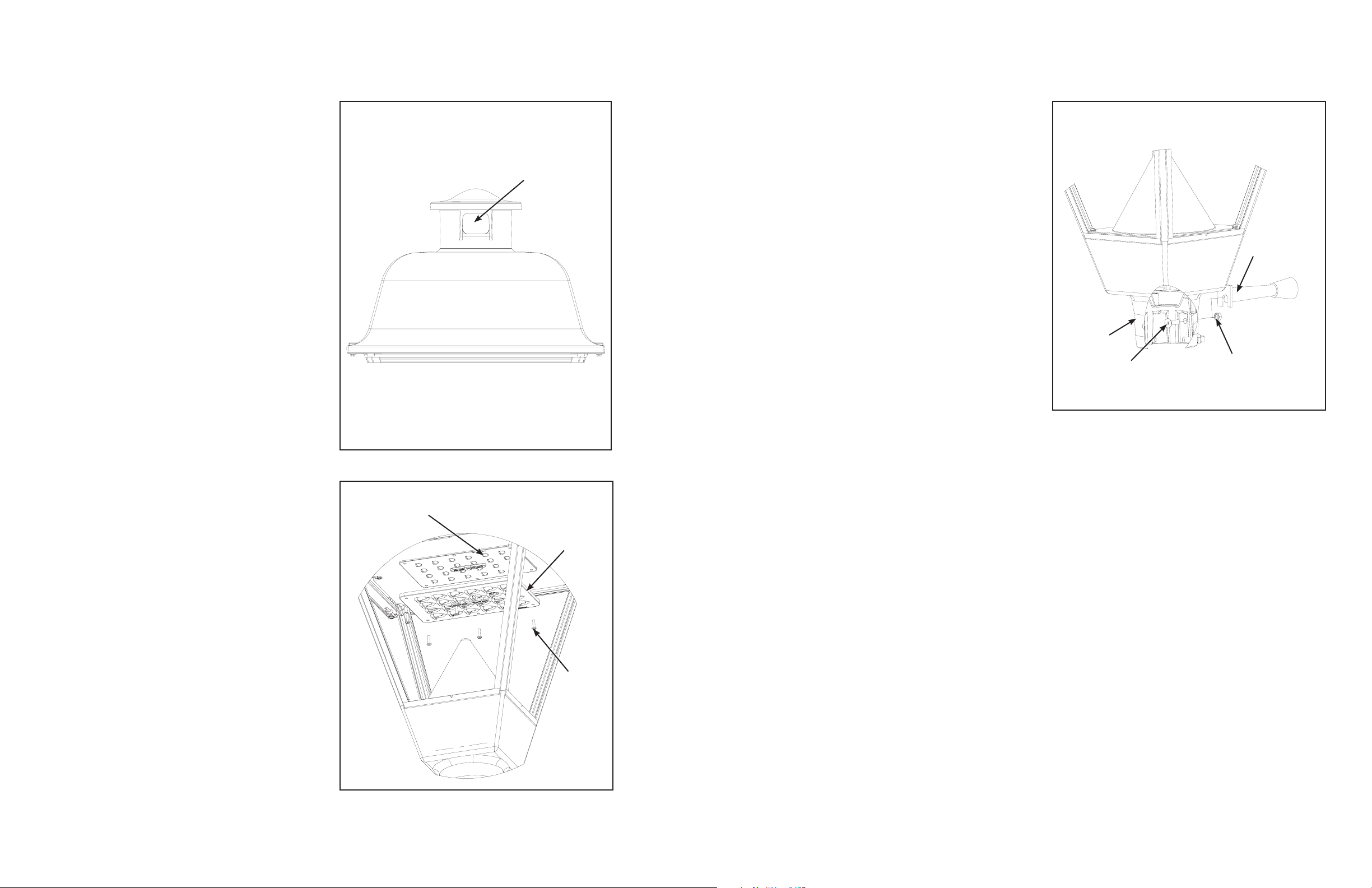

Figure 5.
Figure 6.
Cupola Window to
Face North
Terminal Block (L2)
House Side Shield
Screws (6)
Figure 7.
Ledge
5/16 - 18 x 1’’ Hex
Head Machine Bolt (2)
Ladder Rest Arm (2)
5/16 - 18 Hex Nut (2)
COOPER LIGHTING SOLUTIONS IB516005EN Installation instructions COOPER LIGHTING SOLUTIONS IB516005EN Installation instructions

76
Directives d’installation – UTLDDirectives d’installation – UTLD
IMPORTANT: Lisez attentivement avant d’installer le luminaire. Conservez pour consultation ultérieure.
AVERTISSEMENT
Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation ou de tenter
d’en faire l’entretien.
AVERTISSEMENT
Risque d’incendie ou de décharge électrique. Si vous
n’êtes pas qualifié, consultez un électricien.
AVERTISSEMENT
Risque de décharge électrique – Mettez l’alimentation
électrique hors tension en enlevant le fusible ou en
déclenchant le disjoncteur avant l’installation ou
l’entretien.
AVERTISSEMENT
Risque de blessures – Ce luminaire peut s’endommager
s’il n’est pas installé correctement ou s’il est instable.
– Ne montez pas le luminaire à moins de 15,2cm (6po)
d’une surface combustible.
– Ne manipulez pas le luminaire en le tenant par le
verre. Ne touchez pas aux DEL.
AVERTISSEMENT
Risque de brûlure – Débranchez la source d’alimentation
et laissez refroidir le luminaire avant de procéder à son
entretien.
ote:N Ces directives ne prétendent pas couvrir tous les
détails ou toutes les différences d’équipement,
de procédures ou de procédés décrits ni fournir
de directives pouvant répondre à toutes les
éventualités pouvant survenir pendant l’installation, le
fonctionnement ou l’entretien. Si des renseignements
additionnels sont nécessaires afin de résoudre un
problème insuffisamment décrit pour l’utilisation,
veuillez communiquer avec votre représentant le plus
près de chez vous.
ote:N Ce luminaire est livré avec toutes ses pièces et
l’une des différentes options de montage. Suivez les
directives d’installation correspondant à la pièce du
catalogue que vous avez commandée.
ote:N Assurez-vous de ne pas déposer le luminaire sur les
lentilles et de ne pas le soulever en posant vos mains
sur les lentilles.
ote:N Les caractéristiques techniques et les dimensions
peuvent changer sans préavis.
Général: Inspectez minutieusement le luminaire dès sa réception pour déceler les dommages occasionnés par le transport,
lesquels devront être signalés au transporteur. Comparez la description du catalogue indiquée sur le bon de livrai-
son avec l’étiquette du luminaire située sur le boitier pour vous assurer que vous avez reçu l’appareil commandé.
Sécurité: Le câblage du luminaire doit être conforme au Code national de l’électricité, aux lois et règlements locaux en vi-
gueur. Une mise à la terre adéquate est requise afin d’assurer votre sécurité. Respectez soigneusement la procé-
dure de mise à la terre du chapitre d’installation.
APPLICATIONS: Ce luminaire a été conçu pour l’éclairage extérieur et ne doit pas être utilisé dans un endroit peu ventilé
ou dans une enceinte à haute température ambiante. Il doit être rangé dans un endroit sec en attendant
son installation. N’exposez pas le luminaire à la pluie, à la poussière ou à d’autres conditions ambiantes
avant l’installation et l’insertion de l’interrupteur photo-électrique ou de la fiche de court-circuit (si fournis).
N’installez pas le luminaire près de matériaux combustibles et ne le placez pas à proximité de surfaces
bloquant la circulation de l’air dans un rayon de 15,2cm (6po). Les résultats seront meilleurs si le luminaire
est installé et entretenu selon les recommandations suivantes.
INSTALLATION
Ce luminaire est livré avec toutes ses pièces et l’une des
différentes options de montage. Suivez les directives
d’installation correspondant à la pièce du catalogue que
vous avez commandée.
ote:N Assurez-vous de ne pas déposer le luminaire sur les
lentilles et de ne pas le soulever en posant vos mains
sur les lentilles.
Installation standard pour luminaire ouvert (figure2 et
figure3)
Outils requis
Tournevis de 1/4 po, douille de 9/16 po, clé dynamométrique
1. À l’aide du tournevis de ¼ po, dévissez deux vis de
la plaque ou du cône situés à la base du luminaire
(figure 2). Retirez la plaque ou le cône pour accéder au
compartiment de câblage.
2. Tirez suffisamment les fils de service dans le
poteau pour passer par le luminaire et atteindre le
compartiment de câblage du luminaire. Les fils de
service devraient passer par les grandes ouvertures
circulaires pratiquées dans la plaque de montage pour
éviter de les couper et de les pincer.
3. Branchez les fils de service dans la position appropriée
avec le bloc de jonction (figure3).
a.Plaque à 3 bornes (2 fils de service): Raccordez le
fil de branchement à la borne raccordée au fil noir
installé en usine. Raccordez le fil de branchement
neutre à la borne raccordée au fil blanc installé en
usine.
b. Plaque à 3 bornes (branchement à 3 fils, 2 lignes et
1 mise à la terre): Raccordez 1 fil de branchement
à la borne raccordée au fil noir installé en usine.
Raccordez l’autre fil de branchement à la borne
raccordée au fil blanc installé en usine. Raccordez le
fil de mise à la terre à la borne raccordée au fil vert
installé en usine.
c. Plaque à 3 bornes (branchement à 3 fils, 1 ligne,
1 neutre et 1 mise à la terre): Raccordez le fil
de branchement à la borne raccordée au fil noir
installé en usine. Raccordez le fil de branchement
neutre à la borne raccordée au fil blanc installé en
usine. Raccordez le fil de mise à la terre à la borne
raccordée au fil vert installé en usine.
d. Aucune plaque à bornes (branchement à 3 fils,
2 lignes et 1 mise à la terre): Raccordez 1 fil de
branchement au fil noir installé en usine. Raccordez
l’autre fil de branchement au fil blanc installé en
usine. Raccordez le fil de mise à la terre au fil vert
installé en usine.
e. Aucune plaque à bornes (branchement à 3 fils, 1 ligne
et 1 mise à la terre): Raccordez le fil de branchement
usine.
Figure 1.
Figure 2.
Couvercle de la coupole
Boîtier de la coupole
Plaque ou cône du
couvercle
Compartiment de câblage
Base du luminaire
Vis imperdable
de fixation du cou-
vercle (2) ou
loquets à ressort (2)
Vis du cône ou de la
plaque
du couvercle (2)
COOPER LIGHTING SOLUTIONS IB516005EN Instructions d’installation COOPER LIGHTING SOLUTIONS IB516005EN Instructions d’installation

98
Directives d’installation – UTLDDirectives d’installation – UTLD
b.Plaque à 3 bornes (branchement à 3 fils, 2 lignes et
1 mise à la terre): Raccordez 1 fil de branchement
à la borne raccordée au fil noir installé en usine.
Raccordez l’autre fil de branchement à la borne
raccordée au fil blanc installé en usine. Raccordez le
fil de mise à la terre à la borne raccordée au fil vert
installé en usine.
c. Plaque à 3 bornes (branchement à 3 fils, 1 ligne,
1 neutre et 1 mise à la terre): Raccordez le fil
de branchement à la borne raccordée au fil noir
installé en usine. Raccordez le fil de branchement
neutre à la borne raccordée au fil blanc installé en
usine. Raccordez le fil de mise à la terre à la borne
raccordée au fil vert installé en usine.
d. Aucune plaque à bornes (branchement à 3 fils,
2 lignes et 1 mise à la terre): Raccordez 1 fil de
branchement au fil noir installé en usine. Raccordez
l’autre fil de branchement au fil blanc installé en
usine. Raccordez le fil de mise à la terre au fil vert
installé en usine.
e. Aucune plaque à bornes (branchement à 3 fils, 1 ligne
et 1 mise à la terre): Raccordez le fil de branchement
au fil noir installé en usine. Raccordez le fil neutre au
fil blanc installé en usine. Raccordez le fil de mise à
la terre au fil vert installé en usine.
7. Pour les appareils avec motifs lumineux asymétriques,
repérez le mot «rue» sur la plaque en porte-à faux et
faites tourner le luminaire sur le poteau, de telle façon
que le mot «rue» soit du côté de la rue.
8. Fixez le luminaire sur le dessus du poteau en serrant
les trois boulons à tête carrée dans la base du
luminaire à l’aide de la douille de 9/16 po et de la clé
dynamométrique. Couple de serrage recommandé: 120
à 140 lb/po
9. Replacez la plaque ou le cône à la base du luminaire et
fixer avec deux vis de fixation du couvercle.
10. Replacez les deux panneaux réfracteurs en acrylique
enlevés précédemment.
11. Fixez l’ensemble à DEL au luminaire avec les vis et les
écrous enlevés précédemment. Refermez le couvercle
et fixez-le avec deux vis de fixation du couvercle ou
refermez les loquets de fixation à ressort.
12. Fixez le luminaire sur le dessus du poteau en serrant
les trois boulons à tête carrée dans la base du
luminaire à l’aide de la douille de 9/16 po et de la clé
dynamométrique. Couple de serrage recommandé: 120
à 140 lb/po
13. Le luminaire est maintenant prêt à la mise sous
tension.
Figure5.
Figure6.
Fenêtre de la coupole
pour faire face au nord
Bloc de jonction (L2)
Écran protecteur du
côté de la maison
Vis (6)
au fil noir installé en usine. Raccordez le fil neutre au fil
blanc installé en usine. Raccordez le fil de mise à la
terre au fil vert installé en usine.
4. Pour les appareils avec motifs lumineux asymétriques,
repérez le mot «rue» sur la plaque en porte-à faux et
faites tourner le luminaire sur le poteau, de manière
que le mot «rue» soit du côté de la rue.
5. Fixez le luminaire sur le dessus du poteau en serrant
les trois boulons à tête carrée dans la base du
luminaire à l’aide de la douille de 9/16 po et de la clé
dynamométrique. Couple de serrage recommandé: 120
à 140 lb/po
6. Replacez la plaque ou le cône à la base du luminaire et
fixer avec deux vis de fixation du couvercle.
7. Le luminaire est maintenant prêt à la mise sous
tension.
Installation de luminaire standard avec lentille (fig-
ures 1 à 4.)
Outils requis
Tournevis de 5/16 po, tournevis de 1/4 po, tournevis à pointe
cruciforme, douille de 9/16 po et clé dynamométrique
1. Desserrez les vis imperdables de fixation du couvercle
à l’aide du tournevis de 5/16 po ou desserrez les
loquets à ressort et ouvrez le couvercle supérieur à
charnière du luminaire (figure 1).
Mise en garde: Fixez le luminaire pour l’empêcher de
tomber ou de tourner en raison du poids du pilote de DEL,
du module de protection contre les surtensions et (ou) du
transformateur fixés sur le couvercle supérieur pendant qu’il
est ouvert.
2. Retirez les deux vis et les deux écrous de l’ensemble
à DEL (figure4) à l’aide d’un tournevis à pointe
cruciforme et soulevez le l’ensemble à DEL sur le côté.
3. Retirez les deux panneaux réfracteurs en acrylique
en les soulevant vers le haut et en les sortant par les
fentes aménagées dans les montants d’angle.
4. À l’aide du tournevis de ¼ po, dévissez deux vis de la
plaque situé à la base du luminaire (figure 2). Retirez la
plaque pour accéder au compartiment de câblage.
5. Tirez suffisamment les fils de service dans le
poteau pour passer par le luminaire et atteindre le
compartiment de câblage du luminaire. Les fils de
service devraient passer par les grandes ouvertures
circulaires pratiquées dans la plaque de montage pour
éviter de les couper et de les pincer.
6. Branchez les fils de service dans la position appropriée
avec le bloc de jonction (figure3).
a. Plaque à 3 bornes (2 fils de service): Raccordez le
fil de branchement à la borne raccordée au fil noir
installé en usine. Raccordez le fil de branchement
neutre à la borne raccordée au fil blanc installé en
Figure 3.
Figure 4.
Ensemble à DEL
Réfracteur
en acrylique (4)
Ensemble
de vis et d’écrou
(2)
Plaque
ou cône
Bloc de jonction (L1)
Bloc de jonction (N)
Bloc de jonction (L2)
COOPER LIGHTING SOLUTIONS IB516005EN Instructions d’installation COOPER LIGHTING SOLUTIONS IB516005EN Instructions d’installation

11
Instrucciones de instalación - UTLD
10
Directives d’installation – UTLD
Installation standard pour luminaire ouvert (figure 1 et
figure 5)
Outils requis:
Tournevis à tête plate
Lorsque c’est précisé, le luminaire Traditionaire est doté
d’un réceptacle de photocontrôle rotatif qui permet de
positionner correctement le photocontrôle à l’aide d’un
tournevis à tête plate.
1. Soulevez le toit de la coupole (figure. 1).
2. Retirez le capuchon de court-circuitage (lorsqu’il est
inclus) et desserrez les deux vis à tête plate.
3. Faites tourner la coupole jusqu’à ce que la fenêtre de
la coupole soit face au nord. Alignez la flèche du nord
du réceptacle de photocontrôle avec la fenêtre de la
coupole. Resserrez les vis et installez le photocontrôle
(figure5).
4. Replacez le toit de la coupole.
MISE EN GARDE: Le réceptacle a un arrêt intégré qui
permet une rotation de 350°. Ne tentez pas de faire tourner
la coupole au-delà de cet arrêt, car cela endommagera le
réceptacle.
Installation de l’écran protecteur du côté de la mai-
son (1 par DEL) (figure 6)
Outils requis:
Tournevis à pointe cruciforme
1. Desserrez six vis cruciformes de l’ensemble à DEL.
2. Installez l’écran protecteur du côté de la maison avec
les vis cruciformes #10 de ½ po fournies. Serrez
jusqu’à ce que l’écran protecteur soit bien ajusté. Ne
serrez pas trop (figure 6).
Figure7.
Rebord
5/16– 18 x 1 po
Boulon mécanique hexagonal
Barre pour poteau (2)
Écrou hexagonal de 5/16– 18 (2)
Installation de la barre pour poteau (figure 7)
Outils requis:
1. Insérez un boulon mécanique hexagonal de 5/16 – 18
x 1 po par les trous à partir de l’intérieur de la base du
luminaire.
2. Serrez légèrement un écrou hexagonal de 5/16–18 sur
les boulons.
3. Faites glisser l’extrémité allant vers le luminaire de
la barre pour poteau sur l’écrou hexagonal, en vous
assurant que la barre pour poteau s’insère sous le
rebord de la base du luminaire.
4. Serrez le boulon mécanique hexagonal à partir de
l’intérieur de la base du luminaire.
IMPORTANTE: Lea atentamente antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia
futura.
ADVERTENCIA
Asegúrese de que la alimentación esté DESCONECTADA
antes de comenzar la instalación o intentar realizar
cualquier tarea de mantenimiento.
ADVERTENCIA
Riesgo de incendio o descarga eléctrica. Si no está
calificado, consulte a un electricista.
ADVERTENCIA
Riesgo de descarga eléctrica: desconecte el suministro
eléctrico desde el fusible o el disyuntor antes de realizar
la instalación o de hacer reparaciones.
ADVERTENCIA
Riesgo de lesiones personales: la luminaria se podría
dañar y/o quedar inestable si no se instala debidamente.
- No instale la luminaria a menos de 6 pulg. (15 cm) de
una superficie combustible.
- No sostenga la luminaria por la lente. No toque los
LED.
ADVERTENCIA
Riesgo de quemaduras: desconecte el suministro
eléctrico y deje que la luminaria se enfríe antes de
realizar reparaciones.
ota:N Estas instrucciones no aseguran cubrir todos los
detalles o variaciones del equipo, procedimiento o
proceso descritos, ni proporcionar directivas que
anticipen todas las contingencias posibles durante la
instalación, la operación o el mantenimiento. Cuando
desee obtener información adicional para solucionar
un problema no abordado en forma satisfactoria para
el propósito del usuario, póngase en contacto con su
representante más cercano.
ota:N Esta luminaria se ha enviado completa, con una de
varias opciones de montaje. Siga las instrucciones de
instalación específicas para la pieza del catálogo que
usted haya pedido.
ota:N Se debe tener cuidado de no colocar la luminaria
sobre las lentes ópticas ni levantarla por el área de la
lente.
ota:N Las especificaciones y las dimensiones están sujetas
a cambios sin previo aviso.
Observaciones generales: Al recibir la luminaria, controle en detalle que no se haya dañado durante su transporte. Si hubiera
daños, informe al transportista de la entrega. Compare la descripción del catálogo del recibo de
envío con la etiqueta de la luminaria que se encuentra sobre la carcasa, para asegurarse de haber
recibido la mercadería correcta.
Seguridad: Esta luminaria debe cablearse de conformidad con el Código Eléctrico Nacional y las ordenanzas y los códigos
locales aplicables. Se requiere una adecuada conexión a tierra para garantizar la seguridad personal. Consulte
atentamente el procedimiento de conexión a tierra en la sección de instalación.
APLICACIONES: Esta luminaria está diseñada para un servicio de iluminación en exteriores y no debería utilizarse en un área
de poca ventilación o en recintos con alta temperatura ambiente. Debe almacenarse en una ubicación seca
antes de su instalación. No exponga la luminaria a la lluvia, el polvo u otras condiciones medioambientales
antes de su instalación e inserción del fotocontrol o tapón de cortocircuito (si así viniera equipada). No
instale la luminaria cerca de materiales combustibles ni la ubique junto a superficies de bloqueo de flujo de
aire a menos de 6 pulgadas (15 cm). Obtendrá mejores resultados si se la instala y se le realiza el servicio
de mantenimiento de acuerdo con las siguientes recomendaciones.
COOPER LIGHTING SOLUTIONS IB516005EN Instructions d’installation COOPER LIGHTING SOLUTIONS IB516005EN Instrucciones de instalación

1312
Instrucciones de instalación - UTLD Instrucciones de instalación - UTLD
INSTALACIÓN
Esta luminaria se ha enviado completa, con una de varias
opciones de montaje. Siga las instrucciones de instalación
específicas para la pieza del catálogo que usted haya
pedido.
ota:N Se debe tener cuidado de no colocar la luminaria
sobre las lentes ópticas ni levantarla por el área de la
lente.
Instalación estándar de la luminaria abierta (Figura 2.
y Figura 3.)
Herramientas necesarias
Acoplamiento de 1/4 ", acoplamiento de 9/16", llave de
torsión
1. Desatornille los dos tornillos usando un destornillador
de ¼ "desde la placa de la cubierta o el cono ubicado
en la base del accesorio. (Figura 2.) Retire la placa o la
tapa del cono para obtener acceso al compartimiento
de cableado.
2. Tire de los cables de servicio eléctrico a través del
poste con la longitud suficiente para llegar a través
del compartimiento de cableado de la luminaria. Los
cables de servicio deben pasar a través de las aberturas
grandes y circulares en la placa de montaje para evitar
cortar o pellizcar los cables.
3. Conecte los cables de servicio a la posición adecuada
con el bloque de terminales. (Figura 3.).
a.Bloque de tres terminales (servicio de 2 cables):
Conecte el conector de servicio de línea a la terminal
que está conectada al cable negro instalado de
fábrica. Conecte el cable de servicio neutro a la
terminal que está conectada al cable blanco instalado
de fábrica.
b. Bloque de tres terminales (servicio de 3 cables, 2
de línea, 1 a tierra): Conecte el cable de servicio de
1 línea al terminal que se conecta al cable negro
instalado de fábrica. Conecte otro cable de servicio
de línea al terminal que está conectado al cable
blanco instalado de fábrica. Conecte el conector de
servicio a tierra a la terminal que está conectada al
cable verde instalado de fábrica.
c. Bloque de tres terminales (servicio de 3 cables, 1 de
línea, 1 neutro, 1 a tierra): Conecte el conector de
servicio de línea a la terminal que está conectada al
cable negro instalado de fábrica. Conecte el cable de
servicio neutro a la terminal que está conectada al
cable blanco instalado de fábrica. Conecte el cable
de servicio a tierra a la terminal que está conecta al
cable verde instalado de fábrica.
d. Bloque sin terminales (servicio de 3 cables, 2 líneas,
1 a tierra): Conecte 1 conector de servicio de línea
al cable negro instalado de fábrica. Conecte el otro
conector de servicio de línea al cable blanco instalado
Figura 1.
Figura 2.
Cobertor de la Cúpula
Cubierta de la Cúpula
Cubierta de cono o
placa
Compartimento de cableado
Base de luminaria
Cubierta cautiva
Tornillos de retención (2)
o cierres de resorte (2)
Cono o Placa
Tornillos de Cubierta (2)
de fábrica. Conecte el conector de servicio a tierra al
cable verde instalado de fábrica.
e. Bloque sin terminales (servicio de 3 cables, 1 de
línea, 1 neutro, 1 a tierra): Conecte el conector de
servicio de línea al cable negro instalado de fábrica.
Conecte el cable de servicio neutro al cable blanco
instalado de fábrica. Conecte el cable de servicio a
tierra al cable verde instalado de fábrica.
4. Para artefactos con patrones de luz asimétricos,
ubique la palabra "streetside" en la placa saliente y
gire el accesorio en el poste de forma que la palabra
"streetside" quede hacia la calle.
5. Fije la luminaria a la parte superior del poste
apretando los tres pernos de cabeza cuadrada con un
acoplamiento de 9/16" y una llave dinamométrica en
la base de la luminaria. Se recomienda un ajuste de
torque de: 120-140 in-lbs.
6. Vuelva a colocar la placa o la tapa del cono en la
base de la luminaria y asegúrela con dos tornillos de
retención de la cubierta.
7. La luminaria está lista para energizarse.
Luminaria estándar con instalación de lente (Figura
1 - 4.)
Herramientas necesarias
destornillador de 5/16 ", destornillador de 1/4", destornillador
estrella, acoplamiento de 9/16 ", llave dinamométrica
1. Afloje los tornillos de retención de la cubierta cautiva
utilizando un destornillador de 5/16 ", o afloje los
pestillos de resorte y abra la cubierta superior con
bisagras de la luminaria. (Figura 1.)
Precaución: Asegure el accesorio para que no se caiga
ni gire debido al peso del controlador de LED, módulo de
compensación o transformador conectado a la cubierta
superior cuando está abierto.
2. Quite las dos tuercas y atornille el ensamble del LED
(Figura 4.) usando un destornillador estrella y levante el
ensamble del LED hacia un lado.
3. Retire los dos paneles de refractor de acrílico
levantándolos y sacándolos de los postes de la esquina
ranurados.
4. Desatornille los dos tornillos utilizando un destornillador
de ¼" desde la placa de la cubierta en la base de la
luminaria. (Figura 2.) Retire la cubierta de la placa para
obtener acceso al compartimento de cableado.
5. Tire de los cables de servicio eléctrico a través del
poste con la longitud suficiente para llegar a través
del compartimiento de cableado de la luminaria. Los
cables de servicio deben pasar a través de las aberturas
grandes y circulares en la placa de montaje para evitar
cortar o pellizcar los cables.
6. Conecte los cables de servicio a la posición adecuada
Figura 3.
Figura 4.
Ensamblaje del LED
Refractor de acrí-
lico (4)
Set de Tuerca y
tornillo (2)
Cono o
Cubierta de placa
Bloque de terminales (L1)
Bloque de terminales (N)
Bloque de terminales (L2)
COOPER LIGHTING SOLUTIONS IB516005EN Instrucciones de instalación COOPER LIGHTING SOLUTIONS IB516005EN Instrucciones de instalación

1514
Instrucciones de instalación - UTLD Instrucciones de instalación - UTLD
1. con el bloque de terminales. (Figura 3)
a. Bloque de tres terminales (servicio de 2 cables):
Conecte el conector de servicio de línea a la terminal
que está conectada al cable negro instalado de
fábrica. Conecte el cable de servicio neutro a la
terminal que está conectada al cable blanco instalado
de fábrica.
b. Bloque de tres terminales (servicio de 3 cables, 2
de línea, 1 a tierra): Conecte el cable de servicio de
1 línea al terminal que se conecta al cable negro
instalado de fábrica. Conecte otro cable de servicio
de línea al terminal que está conectado al cable
blanco instalado de fábrica. Conecte el conector de
servicio a tierra a la terminal que está conectada al
cable verde instalado de fábrica.
c. Bloque de tres terminales (servicio de 3 cables, 1 de
línea, 1 neutro, 1 a tierra): Conecte el conector de
servicio de línea a la terminal que está conectada al
cable negro instalado de fábrica. Conecte el cable de
servicio neutro a la terminal que está conectada al
cable blanco instalado de fábrica. Conecte el cable
de servicio a tierra a la terminal que está conecta al
cable verde instalado de fábrica.
d. Bloque sin terminales (servicio de 3 cables, 2 líneas,
1 a tierra): Conecte 1 conector de servicio de línea
al cable negro instalado de fábrica. Conecte el otro
conector de servicio de línea al cable blanco instalado
de fábrica. Conecte el conector de servicio a tierra al
cable verde instalado de fábrica.
e. Bloque sin terminales (servicio de 3 cables, 1 de
línea, 1 neutro, 1 a tierra): Conecte el conector de
servicio de línea al cable negro instalado de fábrica.
Conecte el cable de servicio neutro al cable blanco
instalado de fábrica. Conecte el cable de servicio a
tierra al cable verde instalado de fábrica.
7. Para artefactos con patrones de luz asimétricos, ubique
la palabra "StreetSide" en la placa saliente y gire la
fijación en el poste de modo que la palabra "StreetSide"
quede hacia la calle.
8. Fije la luminaria a la parte superior del poste
apretando los tres pernos de cabeza cuadrada con un
acoplamiento de 9/16" y una llave dinamométrica en
la base de la luminaria. Se recomienda un ajuste de
torque de: 120-140 in-lbs.
9. Vuelva a colocar la placa o la tapa del cono en la
base de la luminaria y asegúrela con dos tornillos de
retención de la cubierta.
10. Reemplace los dos paneles de refractores acrílicos
anteriores.
11. Vuelva a colocar el conjunto de LED en el dispositivo
con los tornillos y tuercas anteriores. Cierre la tapa y
asegúrela con dos tornillos de retención de la cubierta o
seguros de resorte.
12. Fije la luminaria a la parte superior del poste
apretando los tres pernos de cabeza cuadrada con un
acoplamiento de 9/16" y una llave dinamométrica en
la base de la luminaria. Se recomienda un ajuste de
torque de: 120-140 in-lbs.
13. La luminaria está lista para energizarse.
Instalación estándar de luminarias abiertas (Figura 1.
y 5.)
Herramientas necesarias:
Destornillador de cabeza plana
Cuando se especifica, la luminaria Traditionaire se suministra
con un receptáculo de fotocontrol giratorio que permite que
el fotocontrol se coloque correctamente con el uso de un
destornillador de hoja recta.
1. Levante el techo de la cúpula (Figura. 1.)
2. Retire la tapa de cortocircuito (cuando esté incluida) y
afloje los dos tornillos de cabeza plana.
3. Gire la cúpula hasta que la ventana de la cúpula quede
hacia el norte. Alinee la flecha norte del receptáculo de
fotocontrol con la ventana en la cúpula. Vuelva a apretar
los tornillos e instale el fotocontrol. (Figura 5.)
4. Reemplace el techo de la cúpula.
PRECAUCIÓN: El receptáculo tiene un tope incorporado que
permite una rotación de 350 °. No intente girar más allá de
esta parada ya que dañará el receptáculo.
Instalación de escudo lateral de la cubierta instalada
en campo (1 por LED) (Figura 6.)
Herramientas necesarias:
Destornillador estrella
1. Afloje seis tornillos de cabeza estrella del LED.
2. Instale el protector lateral de la cubierta con los tornillos
de cabeza estrella # 10 X ½ "provistos. Aprieta hasta
que el escudo de la casa esté ajustado. No lo apriete
demasiado (Figura 6.).
Figura 5.
Figura 6.
Ventana de la cúpu-
la hacia el norte
Bloque de terminales (L2)
Escudo lateral de la
cubierta
Tornillos (6)
Figura 7.
Repisa
Hex. 5/16 - 18 x 1''
Cabeza de tornillo de
la máquina (2)
Brazo de descanso
de escalera (2)
tuerca hexagonal de 5/16 - 18 (2)
Instalación de descanso en escalera (Figura 7)
Herramientas necesarias:
1. Inserte un perno de cabeza hexagonal de 5 / 16-18 x 1
"de largo a través de los agujeros desde el interior de la
base del artefacto.
2. Enrosque sin apretar la tuerca hexagonal de 5 / 16-18
en los pernos.
3. Deslice el extremo del accesorio del brazo del
reposabrazos sobre la tuerca hexagonal, asegurándose
de que el brazo del reposapiés quede debajo del
reborde de la base del dispositivo.
4. Apriete el perno de la máquina de cabeza hexagonal
desde dentro de la base del accesorio.
COOPER LIGHTING SOLUTIONS IB516005EN Instrucciones de instalación COOPER LIGHTING SOLUTIONS IB516005EN Instrucciones de instalación

Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.cooperlighting.com
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2021 Cooper Lighting Solutions
All Rights Reserved
Publication No. IB516005EN
October 20, 2021
Cooper Lighting Solutions is a
registered trademark.
All trademarks are property
of their respective owners.
Cooper Lighting Solutions est une
marque de commerce déposée.
Toutes les autres marques de
commerce sont la propriété de leur
propriétaire respectif.
Cooper Lighting Solutions es una
marca comercial registrada.Todas las
marcas comerciales son propiedad de
sus respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com/legal for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com/legal pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com/legal para conocer nuestros términos y condiciones.
FCC Statement
Declaration of Conformity
Note: This equipment has been tested and
found to comply with the limits for a Class
A digital device, pursuant to part 15 of
the FCC Rules.These limits are designed
to provide reasonable protection against
harmful interference when the equipment is
operated in a commercial environment.This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interference
to radio communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case
the user will be required to correct the
interference at his own expense.
Declaración de la FCC
Declaración de conformidad
Nota: Se ha probado este equipo y se ha
determinado que cumple con los límites
para un dispositivo digital de ClaseA, de
conformidad con la Sección15 de las normas
de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra
interferencias perjudiciales cuando el equipo
se opera en un entorno comercial. Este equipo
genera, utiliza y puede irradiar energía de
radiofrecuencia y, si no se instala y utiliza
de acuerdo con el manual de instrucciones,
puede causar interferencias perjudiciales en
las comunicaciones de radio. Es probable que
el funcionamiento de este equipo en un área
residencial cause interferencia perjudicial, en
cuyo caso el usuario deberá corregirla a su
propio costo.
Énoncé de la FCC
Déclaration de conformité
Remarque: Cet équipement a été mis à l’essai
et déclaré conforme aux limites établies pour
un dispositif numérique de catégorieA en
vertu de l’article15 des règlements de la FCC.
Ces limites sont conçues pour assurer une
protection raisonnable contre tout brouillage
nuisible lorsque l’équipement fonctionne
dans un environnement commercial. Cet
équipement produit, utilise et peut émettre
de l’énergie radioélectrique et, s’il n’est
pas installé et utilisé conformément aux
instructions, il peut créer des parasites
nuisibles aux communications radio.
L’utilisation de cet équipement dans une
installation résidentielle est susceptible
de provoquer des interférences nuisibles,
auquel cas l’utilisateur devra corriger ces
interférences à ses propres frais.
