Coral EVO 25 User manual

EVO 25
EVO 130
EVO 165
EVN 20
EVK 130
EVK 165
EVOLUTION
COMPONENTS

2
ATTENZIONE
Leggete con attenzione questo manuale e seguite passo passo le istruzioni,
che mostrano in modo generico l’installazione di un sistema car audio, ma
non contengono i metodi specifici di installazione sul vostro veicolo.
Un prolungato ascolto a volume molto elevato può causare danni permanenti
al sistema uditivo: raccomandiamo di non eccedere con il volume. Potenti
sistemi car audio possono produrre pressioni sonore che eccedono il limite
previsto da alcune legislazioni: rispettate le norme del vostro Paese.
Durante la guida ascoltate a livello moderato: dovete essere sempre in
grado di udire i rumori esterni per affrontare eventuali emergenze.
Un sistema car audio fornisce le migliori prestazioni solo se correttamente
installato: è quindi necessaria una buona conoscenza delle problematiche
meccaniche ed acustiche dell'auto. Per evitare qualsiasi rischio, raccomandiamo
che l'installazione sia eseguita da personale specializzato, nel rispetto delle
norme di sicurezza vigenti.
La Coral Electronic non risponde di eventuali danni a persone o cose
derivati dalla mancata osservanza di queste raccomandazioni e/o dall'uso
improprio dei propri prodotti.
COLLEGAMENTI
Prima di iniziare l’installazione prendete
del tempo per pianificare il vostro
impianto. Un sistema car audio offre le
migliori prestazioni solo se corretta-
mente installato e tarato.

3
INSTALLAZIONE WOOFER
Controllate attentamente la posizione di montaggio e assicuratevi che il magnete
del woofer non vada ad interferire con nessun dispositivo elettrico o meccanico.
Fissate il woofer su una superficie solida e, quando possibile, mettete una guarnizione
in neoprene per eliminare gli sfiati d’aria. In impianti di elevata potenza e/o di alta
qualità, smorzate le superfici metalliche e plastiche interne della portiera tramite
l’uso di specifici materiali smorzanti.
CABLAGGIO
Per evitare possibili danni, prima di effettuare i collegamenti, spegnete l'autoradio,
l'amplificatore e tutti gli apparati elettronici del sistema audio.
Collegate i componenti dell’impianto all’amplificatore usando cavi di buona qualità.
Fate scorrere i fili attraverso una guaina di protezione; non passate i cavi vicino a
centraline elettroniche, ai cablaggi dell’autovettura o a parti che generano calore.
La sezione del cavo deve essere adeguata alla potenza applicata ed alla lunghezza
del cavo stesso, come da tabella:
0÷2 metri > 2 metri
50 watt rms 17 AWG / 1.1 mm214 AWG / 2.2 mm2
100 watt rms 14 AWG / 2.2 mm214 AWG / 2.2 mm2
150 watt rms 14 AWG / 2.2 mm212 AWG / 3.3 mm2
Possono essere utilizzate differenti sezioni di filo per tweeter e woofer.

4
Montaggio a triangolino
Montaggio in portiera
Montaggio
a cruscotto
Montaggio a montante
INSTALLAZIONE TWEETER
Per assicurare il miglior fronte sonoro, installate i tweeter nella parte alta dell’abitacolo,
scegliendo una posizione tra quelle mostrate in figura. Se possibile orientate
l’emissione verso il punto d’ascolto.
Montaggio ad incasso: premere il tweeter
dentro il foro di giusta misura.
Predisposizione: l’uso della staffa permette
un facile montaggio del tweeter.
Montaggio a superficie: il bicchierino
permette una installazione angolata.

5
-3dB
+3dB
0dB
Livello del tweeter
Fase del tweeter
Le prestazioni del tweeter sono influenzate dal suo posizionamento e dall’abitacolo,
cambiare polarità di entrambi i tweeter può migliorare la spazialità dell’impianto.
Provate ad invertire tra di loro i fili positivo e negativo dei tweeter (controfase),
quindi scegliete la posizione che offre il miglior risultato nella vostra auto.
Scelta del livello del tweeter
Le tre posizioni di livello permettono di adattare l’emissione del tweeter
con il resto dell’impianto audio ed ai vostri gusti:
•0 dB = livello normale
•- 3 dB = diminuisce il livello delle alte frequenze
•+ 3 dB = aumenta il livello delle alte frequenze
Posizionate il ponticello ascoltando un brano musicale ben conosciuto,
quindi scegliete la posizione che offre il miglior risultato nella vostra auto.

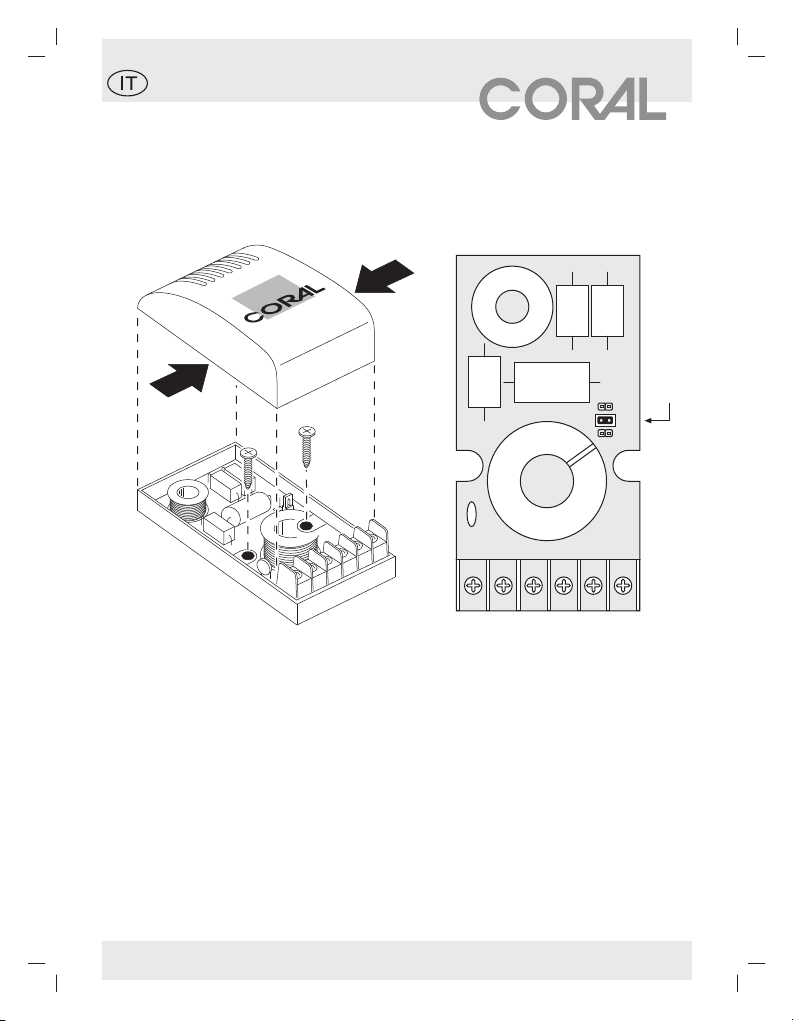

INSTALLAZIONE CROSSOVER
I crossover possono essere montati ovunque, quando possibile posizionateli vicino
agli altoparlanti. Per fissare il crossover, aprite il coperchio facendo pressione sui
lati. Collegate il crossover all’amplificatore ed agli altoparlanti rispettando le polarità.

6
WARNING
Please read this manual carefully and follow the instructions step by step.These
instructions generally show you how to install a car audio system,but they do not
explain the specific installation methods for your type of car.
Protracted listening at very high volume level may cause permanent hearing
damages: we recommend to not exceed with high volume. High-powered car
audio systems may produce pressure levels which exceed the limits of legislations
in some countries: please respect such rules of your country.We also recommend
the use of a moderate volume level while driving: you must always be able to
hear external noises in order to face possible emergency situations promptly.
A car audio system gives its best performances only if correctly installed:for this
reason,a good car's acoustical and mechanical knowledge are required.To ensure
total safety, we strongly recommend you to entrust installation to a qualified
personnel, respecting the current safety laws.
Coral Electronic declines any liability for damages caused to people and things
in disregarding the contents of the present manual and/or concerning the improper
use of its products.
LINKING
Before starting with installation, please take
your time for a careful planning.A car audio
system can give the best performances
only if correctly installed and tuned.

7

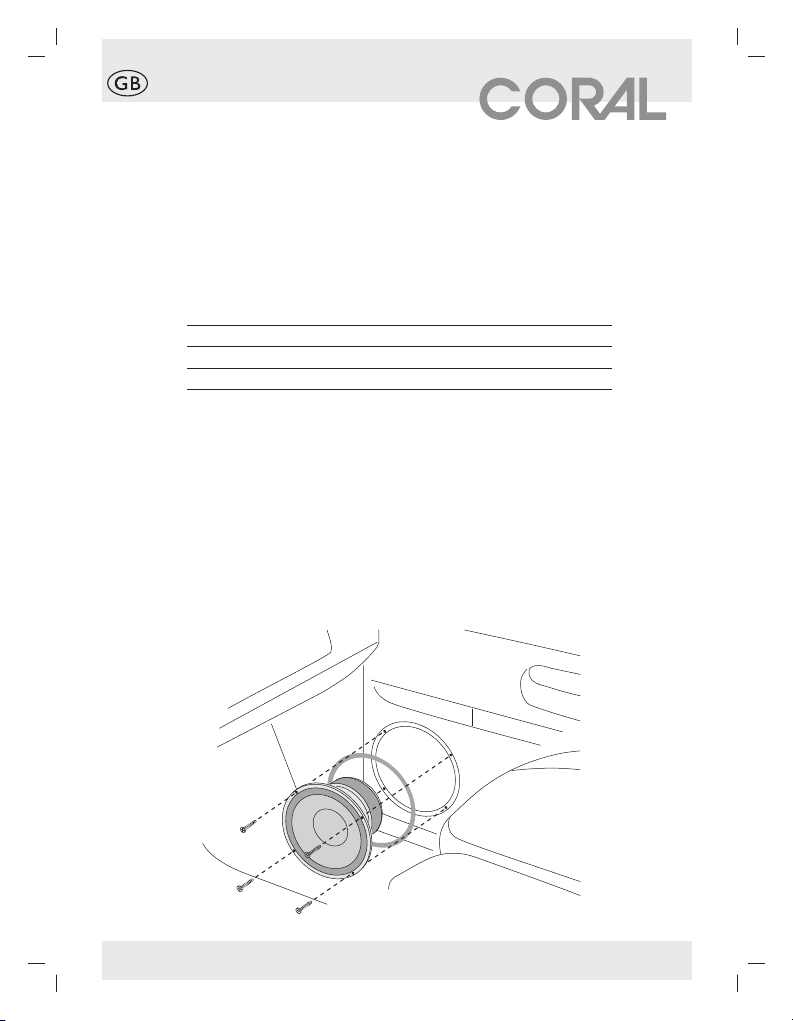

WOOFER MOUNTING
Check the mounting location carefully,to avoid that the woofer magnet does not interfere
with any electrical or mechanical devices.
Fix the woofers on a steady surface and, when it is possible, put a neoprene gasket
between them to eliminate air leakage. Installing high power and/or high quality audio
systems,damp the inside door’s metallic and plastic surfaces by specific dumping material.
WIRING
Before starting connections, turn off car radio, amplifier and all electrical devices in your
audio system, in order to avoid possible damages.
Link the system components to the amplifier by using high quality speaker cables. Route
all wires through a protection grummet; don't put the cables close to electronic devices,
car wiring or heat-generating parts.
The wire gauge has to be adapted to the used power and to the cable length, as on
underneath table:
0÷2 meters > 2 meters
50 watt rms 17 AWG / 1.1 mm214 AWG / 2.2 mm2
100 watt rms 14 AWG / 2.2 mm214 AWG / 2.2 mm2
150 watt rms 14 AWG / 2.2 mm212 AWG / 3.3 mm2
Different wire gauge for woofer and tweeter can be used.

8
Mirror mounting
Door mounting
Dashboard
mounting
Pillar mounting

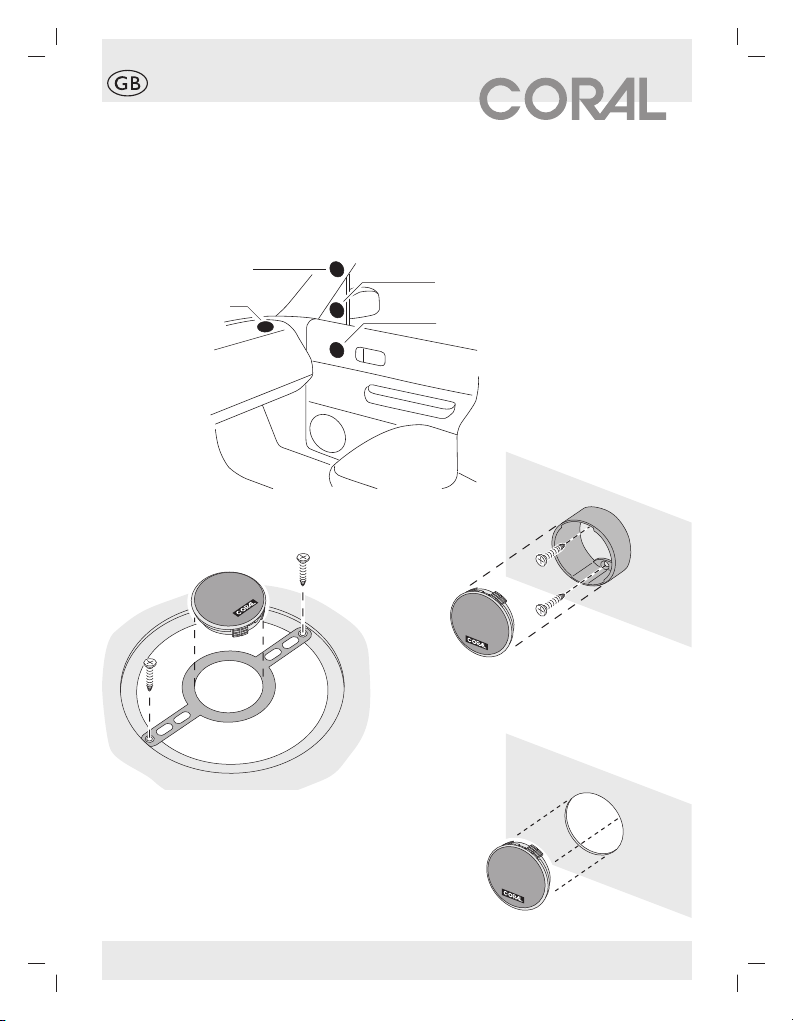

TWEETER MOUNTING
To assure the best front staging, install the tweeters on the upper side of passenger
compartment, choosing a position as shown on the underneath picture. If it is possible
place them emitting towards the listening position.
Flush mounting: simply provide the
right hole, then press the tweeter inside.
Factory cut out location: the mounting
bracket allows tweeters easy installation.
Surface mounting: the accessory
allows tweeter’s angled installation.

9
-3dB
+3dB
0dB
Tweeter level
CROSSOVER MOUNTING
The crossovers can be mounted in any convenient location,when it is possible place them
near to the loudspeakers.To fix the crossover, it have to be opened by simply squeezing
the sides of the top cover. Loudspeakers and amplifier have to be linked to the crossover
keeping the polarities.
Tweeter phase
Depending on the passenger compartment and mounting location, changing the polarity
of both tweeters can result in improved spatial reproduction;try to invert tweeter’s positive
and negative wires (out of phase),then choose the position offering the best performances
in your car.
Tweeter’s level setting
The 3-step tweeter level setting allows to adapt the high frequency emission
to the complete car audio system and to the own taste:
•0 dB = standard level
•- 3 dB = decrease the high frequency level
•+3 dB = enhance the high frequency level
Set the jumper by listening to the system with a well known music track,
then choose the position offering the best performances in your car.

10
Caratteristiche tecniche
WOOFER
Cono iniettato in polipropilene arricchito con mica, estremamente rigido e leggero;
cestello in acciaio stampato; bobina ventilata avvolta su supporto di alluminio
anodizzato; complesso magnetico ad alta intensità con struttura simmetrica;
sospensione a doppia onda in gomma butilica SBR; centratore a sviluppo progressivo.
TWEETER
Cupola in seta multi-radiale Hypertex ad elevata rigidità geometrica; bobina avvolta
su supporto di alluminio anodizzato; caricamento frontale ad ampio angolo di
emissione; complesso magnetico in neodimio ad alta intensità con struttura
simmetrica.
CROSSOVER
Livello di emissione del tweeter selezionabile su tre posizioni; protezione elettronica
di potenza del tweeter; condensatori in polipropilene di qualità audiophile; induttori
avvolti in aria.
Technical features
WOOFER
Maximum stiffness mica injected polypropylene cone;rigid steel basket;vented multi-layer
aluminium voice coil; symmetric high intensity magnet system structure; double roll SBR
rubber surround; progressive flat spider design.
TWEETER
Soft multi-radial Hypertex silk dome; improved geometric dome stiffness; reinforced
aluminium voice coil;wide emission angle front plate;symmetric high intensity neodymium
magnet system structure.
CROSSOVER
3-step changeable tweeter level; tweeter electronic power control; audiophile grade
polypropylene film capacitors; air wound large gauge inductors.

11
Technical data
EVO 25 EVO 130 EVO 165
description tweeter mid-woofer woofer
max power Pm watt 250 200 240
nominal power Pn watt 100 100 120
frequency range BW hertz 2.5K÷20K 60÷6000 50÷6000
sensitivity (2.83V/1m) -dB 92 92 92
nominal impedance Zn ohm 4 4 4
resonance frequency Fs hertz 1650 72 57
mechanical Q factor Qms -2.30 2.26 2.40
electrical Q factor Qes -3.57 0.64 0.78
total Q factor Qts -1.40 0.50 0.59
moving mass Mms g0.30 10.19 13.02
compliance Cms mm/N 0.03 0.49 0.60
emission diameter Dmm 29 103 132
equivalent volume Vas litres -4.73 15.83
force factor BxL N/A 2.02 5.00 5.53
voice coil resistance Re ohm 4.67 3.48 3.44
voice coil inductance Le mH 0.02 0.11 0.10
voice coil diameter -mm 25 25 25
linear excursion Xmax ±mm -2 2
external diameter -mm 48 130 165
mounting diameter -mm 43 117 141
mounting depth -mm 10 60 64
EVN 20
description 2-way filter
max power (Pm) watt 260
nominal power (Pn) watt 130
crossover frequency (fc) hertz 3200
woofer slope dB/oct 6
tweeter slope dB/oct 12
changeable tweeter level dB -3 / 0 / +3
high frequency electronic power control -yes
size (L x W x H) mm 65 x 120 x 34

Coral Electronic - corso Allamano 74 - 10090 Rivoli (TO) Italy - www.coralelectronic.com
Ci riserviamo il diritto di modificazioni senza preavviso. Decliniamo ogni responsabilità per eventuali errori o imprecisioni.
We reserve the right to change the specifications without notice.We decline each liability for any mistake or inaccuracy.
GARANZIA
La Coral Electronic garantisce le caratteristiche ed il perfetto funzionamento
di questo apparecchio.
Qualora tuttavia, per un qualsiasi motivo non imputabile ad uso improprio,
erronea installazione o manomissione, esso dovesse presentare difetti di
funzionamento, l’acquirente potrà usufruire dell’assistenza tecnica gratuita
per il periodo di due anni dalla data di acquisto, certificata dal documento
di vendita.
In caso di necessità, l’acquirente consegnerà l’apparecchio accuratamente
imballato, preferibilmente nell’imballo originale, al rivenditore presso il quale
è stato effettuato l’acquisto, che provvederà all’inoltro al nostro centro
assistenza. In alternativa, l’acquirente potrà inviare a proprie spese l’apparecchio
direttamente al nostro laboratorio. In ogni caso l’apparecchio dovrà essere
accompagnato dal documento di vendita.
Prima di usufruire del servizio assistenza, oppure in caso di dubbi relativi
al funzionamento ed all’utilizzo dell’apparecchio, consigliamo di rileggere
attentamente le istruzioni.
WARRANTY
Coral Electronic guarantees characteristics and perfect operation of its products.
Coral Electronic will replace those parts which should prove defective within two
years from the date of purchase, certified by the sales receipt.The warranty is
void in case of misuse or illegal opening. For more details, please contact the
official distributor in your country.
