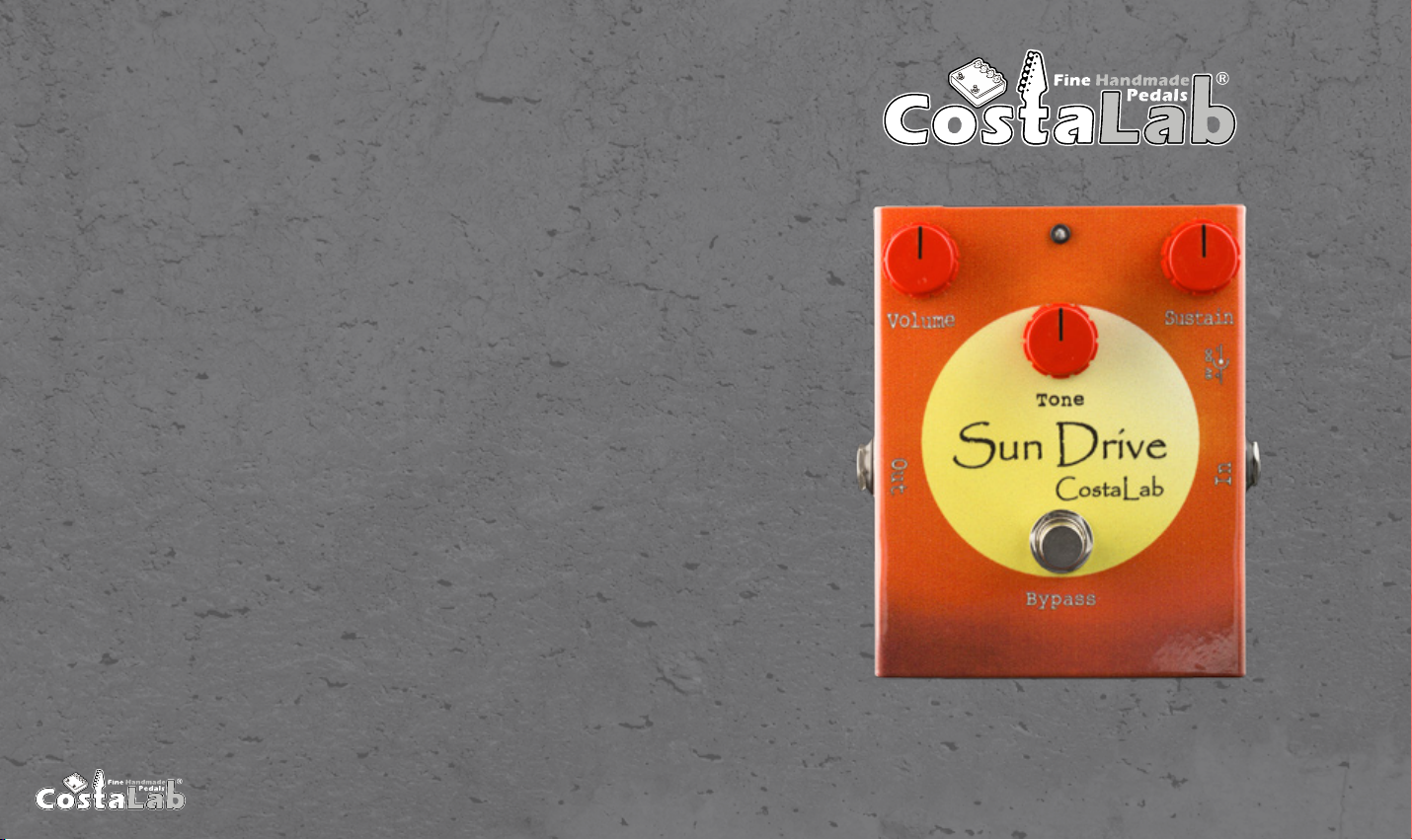

Costalab Sun Drive User manual

CostaLab garansce per le apparecchiature di
propria costruzione e recan il proprio marchio,
l’assenza di dife di costruzione. La garanzia è
valida per il normale impiego ed è intesa nella
maniera seguente:
• E’ riconosciuto un periodo di garanzia di
due anni dalla data di vendita del prodoo.
• La garanzia copre dife propri del prodoo
ma non imputabili all’uso errato o impro-
prio.
• In parcolar modo, la garanzia non copre
dife provoca dall’uso di disposivi di ali-
mentazione diversi o incompabili da quelli
indica nelle istruzioni.
• Essendo i prodo fabbrica a mano con
criteri comunque di alta ingegnerizzazione
logica e progeuale, eventuali ma non
auspicabili dife imputabili a errori di co-
struzione, saranno ripara gratuitamente.
• Le sole spese di trasporto dei prodo da e
verso il nostro laboratorio per riparazione
sono da intendersi a carico del cliente.
• Sono esclusi dalla garanzia le par in gom-
ma, le manopole e le par usurabili col
normale ulizzo.
• La garanzia decade automacamente qua-
lora il cliente, senza la nostra autorizzazio-
ne scria, manomea le apparecchiature
nel tentavo di ripararle o per apportare
modiche o variazioni al prodoo originale.
L’adempimento degli obblighi di cui sopra esau-
risce la nostra garanzia e ci esonera da ogni re-
sponsabilità per danni dire o indire e per
qualsiasi altro tolo con nessuna esclusione o
eccezione.
Sun Drive
CostaLab guarantees for the products and the
equipment with their brand, the absence of
structural defects.This is because before being
placed on the market, the products are regularly
tested to idenfy any anomalies. The warranty
covers normal use of the products and is under-
stood as follows:
• The warranty period is of two years from
the sale date.
• The warranty covers defects in the product
but not aributable to incorrect or impro-
per use of this equipment.
• The warranty does not valid for defects
caused by use of dierent or incompable
power devices than those indicated in the
instrucon.
• The CostaLab products are handmade with
high engineering standards. Possible, but
not desirable, defects due to construcon
errors, will be repaired free of charge.
• Only the cost to delivery products to and
from our workshop for repair are to be
understood by the customer.
• Are excluded from the warranty: rubber
parts, knobs, and parts that wear out with
normal use.
• The warranty is void automacally if the
customer, without our wrien permission,
tamper with equipment in an aempt to
repair or to make changes or modicaons
to the original product.
The respect of these obligaons ended our gua-
rantee. We are exempt from any liability for any
damage direct or indirect, and any other tle
with no exclusions or excepons.
www.costalab.com

Il Costalab Sun Drive è un pedale costruito ispirandosi al più classico dei Big Mu. Il suo circuito è basato sui quaro canonici stadi
di guadagno, due dei quali ospitano i circui di clipping al silicio dal sound molto vintage.
Il suono che produce è massiccio, pieno di armoniche e di frequenze medie che bucano facilmente il mix. Inoltre è in grado di
produrre delle basse frequenze molto poten ma al contempo precise e sempre bene a fuoco. Ne deriva un sound aggressivo e ricco,
ma stabile e controllabile. Malgrado i ragguardevoli livelli di guadagno raggiungibili, il pedale manene un’oma silenziosità grazie ai
tan accorgimen apporta al circuito e alla selezione aenta dei componen ulizza.
Il controllo di tono è realizzato con il classico circuito a sorazione. Quando la manopola è al massimo dell’escursione, il circuito
lascia passare tue le frequenze, ma occorre ulizzarlo rapportandosi col livello di gain. La quantà di armoniche prodoe infa è
direamente proporzionale al sustain, di conseguenza il tono va usato tenendone conto.
lI Sun Drive è dotato di un buer in classe A sempre avo, caraerizzato da alssima impedenza di ingresso. Questo permee
di mantenere ogni deaglio sonoro, conferendo denizione e spazio tra le note, inoltre esso è in grado di respingere facilmente le
interferenze di natura radiofonica.
In più, il CostaLab Sun Drive è dotato di un sistema contro il ground loop. Anché tale sistema funzioni in modo correo, tuavia,
è necessario alimentare il pedale con un alimentatore specico non connesso ad altri pedali (po Boss PSA o equivalente) oppure con
un alimentatore munito di uscite isolate galvanicamente. Il Sun Drive può comunque funzionare anche con le alimentazioni in comune
con altri pedali.
Descrizione e Collegamen
Presa jack “In”: conneere in questa presa il jack proveniente dalla chitarra o dal basso.
Presa jack “Out”: conneere in questa presa il jack direo al disposivo seguente o all’amplicatore.
Presa “Dc In”: conneere in questa presa il plug dell’alimentatore esterno (consultare le caraerische soo indi-
cate).
Footswitch: premendo questo pulsante l’eeo viene avato, con- temporaneamente il led si accende, premendo-
lo di nuovo l’eeo viene disavato e il led si spegne. Il sistema di avazione è del po “Buered bypass” (buer
sempre avo) ed è munito di sistema an-pop.
Indicatore Led: il led di colore rosso è acceso quando l’eeo è in funzione.
Manopola “Volume”: questa manopola regola il volume del Sun Drive. Ruotandola verso destra il volume aumenta,
mentre diminuisce ruotandola verso sinistra.
Manopola “Sustain”: questa manopola regola la quantà di distorsione. Ruotandola verso destra la distorsione
aumenta, mentre diminuisce ruotandola verso sinistra.
Manopola “Tone”: questa manopola regola il tono generale del Sun Drive. Ruotandola verso destra il tono si schia-
risce, mentre si scurisce ruotandola verso sinistra.
Baeria: il pedale è alimentato mediante una baeria a 9 volt po MN1604. Il circuito viene acceso inserendo il Jack
di ingresso. Per installare e/o sostuire la baeria è suciente rimuovere la vite di ssaggio dell’apposito sportellino
posto sul fondo del box. Per prolungare la vita della baeria è opportuno togliere il jack di ingresso quando si smee
di usare il pedale. Se non si ulizza la baeria per un lungo periodo di tempo è consigliato di rimuoverla dall’interno
del pedale. La baeria non è inclusa.
Alimentazione esterna: è possibile alimentare il pedale con un alimentatore esterno a 9 volt DC che si connee per
mezzo del classico conneore DC da 2,1 mm con negavo centrale. L’assorbimento di corrente è inferiore a 20 mA..
E’ necessario ulizzare un alimentatore ltrato e stabilizzato po Boss PSA o equivalente. L’ulizzo di un alimentato-
re diverso può generare rumori indesidera e, in casi parcolari, può causare la roura del prodoo. E’ comunque
possibile mantenere la baeria all’interno del pedale anche quando questo è alimentato tramite la presa DC, perché
il sistema di alimentazione esterna è in grado di escluderla automacamente.
Misure: il pedale misura 118x93,4x34mm escluse le manopole e i Jack.
The Costalab Sun Drive is a pedal inspired by the classic Big Mu. Its circuit is based on the four standard gain stages, two of which
house the silicon clipping circuits giving you a very vintage sound.
The sound it produces is massive, full of harmonics and mids that easily cut through the mix. It is also able to produce very powerful
low frequencies, accurate and more clearly focused at the same me. The result is an aggressive sound and rich, but stable and you
can’t lose your control of it. Despite the conside- rable levels of gain you can get with the Costalab Sun Drive, the pedal remains silent
due to the many excellent soluons made to the circuit and the selected components.
The tone control is achieved with the classic subtracon circuit. When the knob is at maximum, the circuit lets out all frequen- cies,
but we need to adjust it with the gain level. Indeed, the amount of produced harmonics is directly proporonal to the sustain, so the
tone should be used with care in regard of that.
The Sun Drive is equipped with a Class A buer always on, cha- racterized by very high input impedance. This makes it possible
to save every detail of the sound, giving denion and room between the notes, moreover, it can easily reject radio interference. In
addion, the Sun Drive CostaLab is equipped with a system against ground loop.
To keep the system on a proper funconality, however, it is strongly recommended to power the pedal with a specic power supply,
not connected to other pedals (Boss PSA type or equiva- lent) or with a power supply equipped with galvanic isolaon outputs. In every
case, the CostaLab Sun Drive can perfectly work even with the shared power supply with other pedals.
Descripon and Connecons
“In” Jack: connect in this jack the plug from the guitar or bass.
“Out” jack: connect this jack directly to the next device or amplier.
“DC In” jack: connect in this jack the plug from the external power supply (see features below).
Footswitch: press this buon to acvate the eect, at the same me the led lights is on. Pressing it again the eect
is turned o and the led turns o. The acvaon system is a “buered bypass” (the buer is always acve) and is
equipped with an-pop system.
Indicator led: the low power consumpon red led is on when the pedal is in operaon.
“Volume” Knob: this knob adjusts the volume of the Sun Drive. Turn CW to increase the volume; turn CCW to de-
crease the volume. The volume of the CostaLab Sun Drive is resetable.
“Sustain” knob: this knob adjusts the amount of distoron genera- ted by the Sun Drive. Turn CW to increase the
distoron; turn CCW to decrease the distoron.
“Tone” knob: this knob adjusts the overall tone of the Sun Drive. Turn CW to obtain bright tone; tunr CCW to obtain
dark Tone. The ope- raon of this control is linked to the amount of distoron selected by the “Drive” knob. With
much distoron the pedal sound is very bright.
Baery: the pedal is powered by a 9 volt baery type MN1604. The circuit is switched on by inserng the input jack.
To put or replace the baery just remove the screw securing the special panel on the boom of the box. In order
to prolong the baery life you should remove the input jack when you stop using the pedal. If you do not use the
baery for a long me is advised to remove it from the pedal. Baery not included.
External power supply: the pedal is powered at 9 volts DC, which connects by the classic DC 2.1 mm plug with nega-
ve center (Tip -VE). The power consumpon is less than 20 mA. You must use a power supply ltered and stabilized
Boss PSA type or equivalent. Using a dierent power supply it can generate unwanted noise and, in special cases,
can cause breakage of the device. You can to keep the baery inside the pedal even when it is powered through the
external power supply because the DC plug system is able to auto- macally exclude it.
Size: the pedal measuring 118x93,4x34mm excluding knob and the jacks.
IT EN
