Costco 781893 User manual

ITM./ART. 781893
10 ft x 20 ft /3 m x 6 m Steel Frame Canopy
3 m x 6 m スチールフレームキャノピー
10 ft x 20 ft / 3 m x 6 m 철골 캐노피
10 英呎 x 20 英呎／3公尺 x 6 公尺鋼架遮篷
INSTRUCTION MANUAL / 取扱説明書 / 설명서 / 使用手冊
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
重要：今後の参考のために保管しておいてください。よくお読みください。
중요 사항: 추후 참조를 위해 설명서를 보관해 두십시오. 설명서를 꼼꼼히 읽으십시오.
重要事項：請保留本使用手冊以備日後參考：請詳閱
For parts and customer service, please call 1-800-867-9018 in U.S. and Canada (English and Spanish)
Monday –Friday, 8:30 am to 4:30 pm, Pacific Time. Or email: [email protected].
View assembly video and instruction manual at www.zhengteusa.com
各種部品やカスタマーサービスに関するお問い合わせは、アメリカ合衆国およびカナダでのお問い合わせ電話番号
（1-800-867-9018：英語およびスペイン語、月曜～金曜、8:30am～4:30pm（太平洋時間））までご連絡ください。
または[email protected]まで電子メールでご連絡ください。
組み立てのビデオと取扱説明書は www.zhengteusa.com からご覧になれます。
부품 및고객 서비스에 관한 사항은 1-800-867-9018(미국 및캐나다, 영어 및스페인어 지원)로문의하시기 바랍니다.
업무 시간은 월요일에서 금요일까지, 태평양 표준시로 오전 8 시30 분에서 오후 4 시30 분까지입니다.이메일로도
문의하실 수있습니다([e-mail]).
조립 동영상 및설명서는 www.zhengteusa.com 에서 확인할 수있습니다.
有關零件與客戶服務事宜，美加地區（提供英語及西班牙語服務）請於星期一至星期五的上午 8:30
至下午 4:30（太平洋時間），撥打 1-800-867-9018。或寄送電子郵件至：[e-mail]。
請至 www.zhengteusa.com 查看組裝影片與使用手冊。
Consult with your local governing authority / local municipality codes regarding installation of temporary
structures before assembly. Some jurisdiction may require permits for, or otherwise regulate, installation and use.
組み立て前に仮設構造物の設置に関して地方自治体に相談するか市町村条例の規定を確認してください。一部の法
域においては、仮設構造物の設置および使用に関して許可が必要になる場合や規制の対象となる場合があります。
조립 전에 임시 구조물 설치에 관한 현지 관할 당국/지방 자치 단체의 규정을 확인하십시오.일부 관할
지역에서는 설치 및사용에 대해 허가를 요하거나 규제할 수도 있습니다.
於安裝前請就搭設臨時建物事宜，詢問您當地的主管機關或查閱當地的自治法規。有些行政地區可能需要經過核可或
依其它的管理章程才可進行搭建及使用。

150112 E1
10 ft x 20 ft / 3 m x 6 m Steel Frame Canopy
ITM./ART. 781893
Instruction Manual
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
For parts and customer service, please call 1-800-867-9018 in U.S. and Canada (English and Spanish)
Monday –Friday, 8:30 am to 4:30 pm, Pacific Time. Or email: [e-mail].
For replacement parts, provide a copy of your purchase receipt as proof of purchase or provide tracking number on roof cover
sewn-in label. Tracking number is marked as a series of letters and numbers. DO NOT REMOVE SEWN-IN LABEL ON
ROOF COVER.
View assembly video and instruction manual at www.zhengteusa.com.
Consult with your local governing authority/local municipal codes regarding installation of temporary structures
before assembly. Some jurisdictions may require permits for, or otherwise regulate, installation and use.
WARNING: KEEPALL FLAME AND HEAT SOURCES AWAY FROM THIS CANOPY FABRIC.
This canopy meets the flammability requirements of CPAI-84. The fabric may burn if left in continuous contact with
any flame source. The application of any foreign substance to the canopy fabric may render the flame-resistant
properties ineffective.
WARNING:
For outdoor use.
This is a temporary structure and not recommended as a permanent structure.
This canopy is not recommended for severe weather conditions which include high winds and snow.
Remove the roof before severe weather conditions, including strong winds and snow.
Snow should never be allowed to accumulate on the roof.
PRIOR TO ASSEMBLY:
Choose the site for your canopy carefully.
The foundation must be level.
Keep away from overhead utility lines, tree branches, or other structures.
Check for underground pipes or wires if digging is required.
Do not install near roof lines or other structures that could shed snow, ice, or excessive rain run-off onto the canopy.
Assemble the canopy as close to its final location as possible.
A minimum of 2 people are required for assembly.
ANCHORING INSTRUCTIONS:
Proper anchoring of the frame is required for safety.
Any structure not anchored securely has the potential to fly away during high wind causing damage and safety
hazard.
How the item is anchored, and the hardware required, will vary based upon the set up location.
Do not anchor to pavers / pavement slabs because they are not a solid foundation.
It is recommended to use one of the following methods to anchor each post. See Page 7.
1. Use the 8 ground stakes provided to secure the base plates if installed on soft ground. Tie the Olefin straps
to each corner of the canopy roof and secure to the 4 remaining ground stakes.
2. Insert concrete bolts (not included) through all 8 base plates if mounting to concrete.
Periodically check the anchors to ensure that they remain secure.
CARE AND MAINTENANCE
ROOF / SIDE PANELS / ELASTIC BALLSTRAPS:
Gently clean with an environmentally-friendly soap solution and water using a sponge.
Do not use abrasive materials, wire brushes, chemicals, harsh cleaners, or bleach.
Rinse using a garden hose and air dry. If removed, ensure thoroughly dry prior to storage.
Do not use a pressure washer.
FRAME:
Gently clean with an environmentally-friendly soap solution and water using a sponge.
Do not use abrasive materials, wire brushes, chemicals, harsh cleaners, or bleach.
Rinse using a garden hose and air dry.
Do not use a pressure washer.
If there are nicks, chips and scratches, go to you local hardware store or home center and obtain a closest match
touch-up paint suitable for outdoor metal use. Follow instructions that come with the paint.

150112 E2

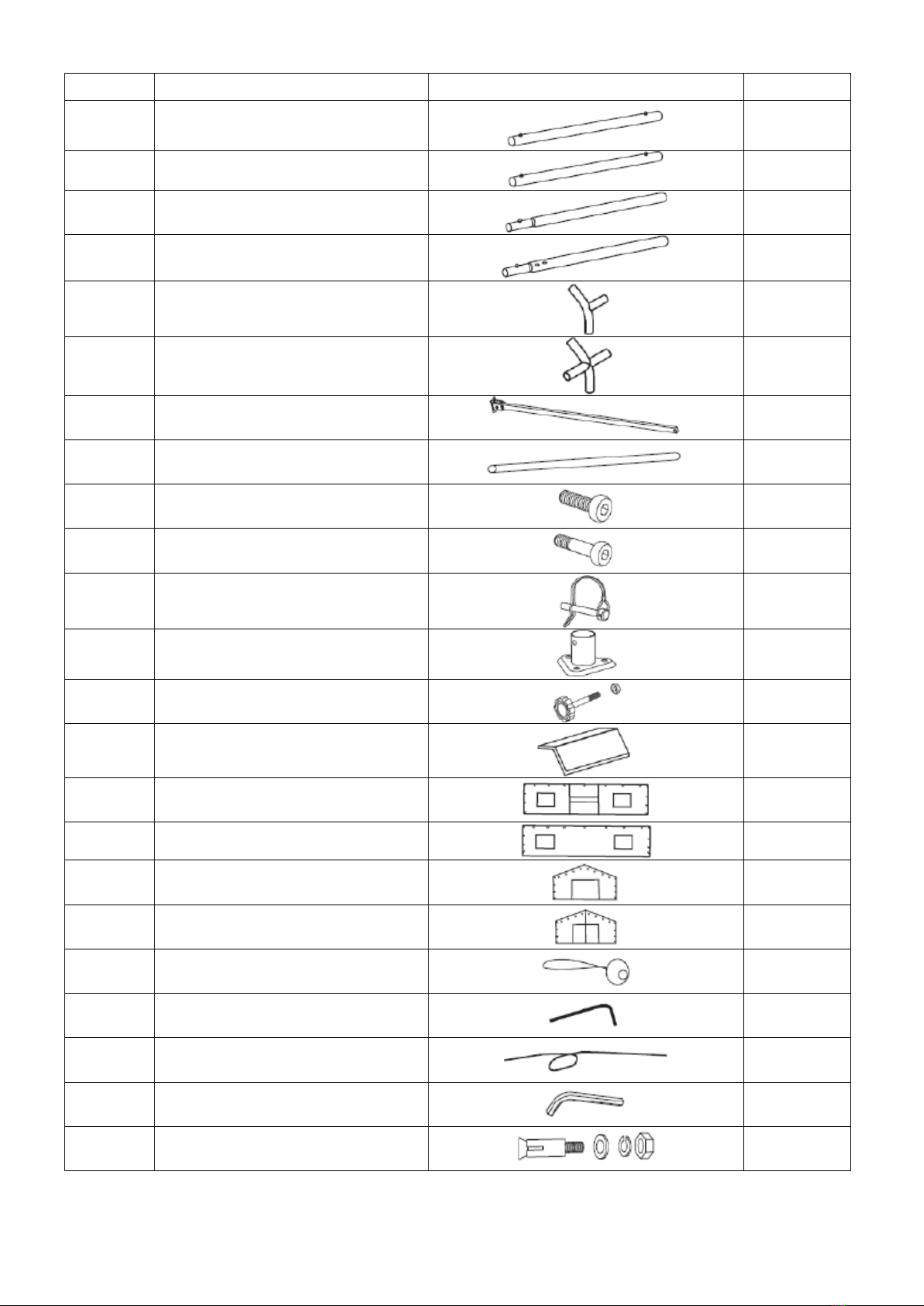

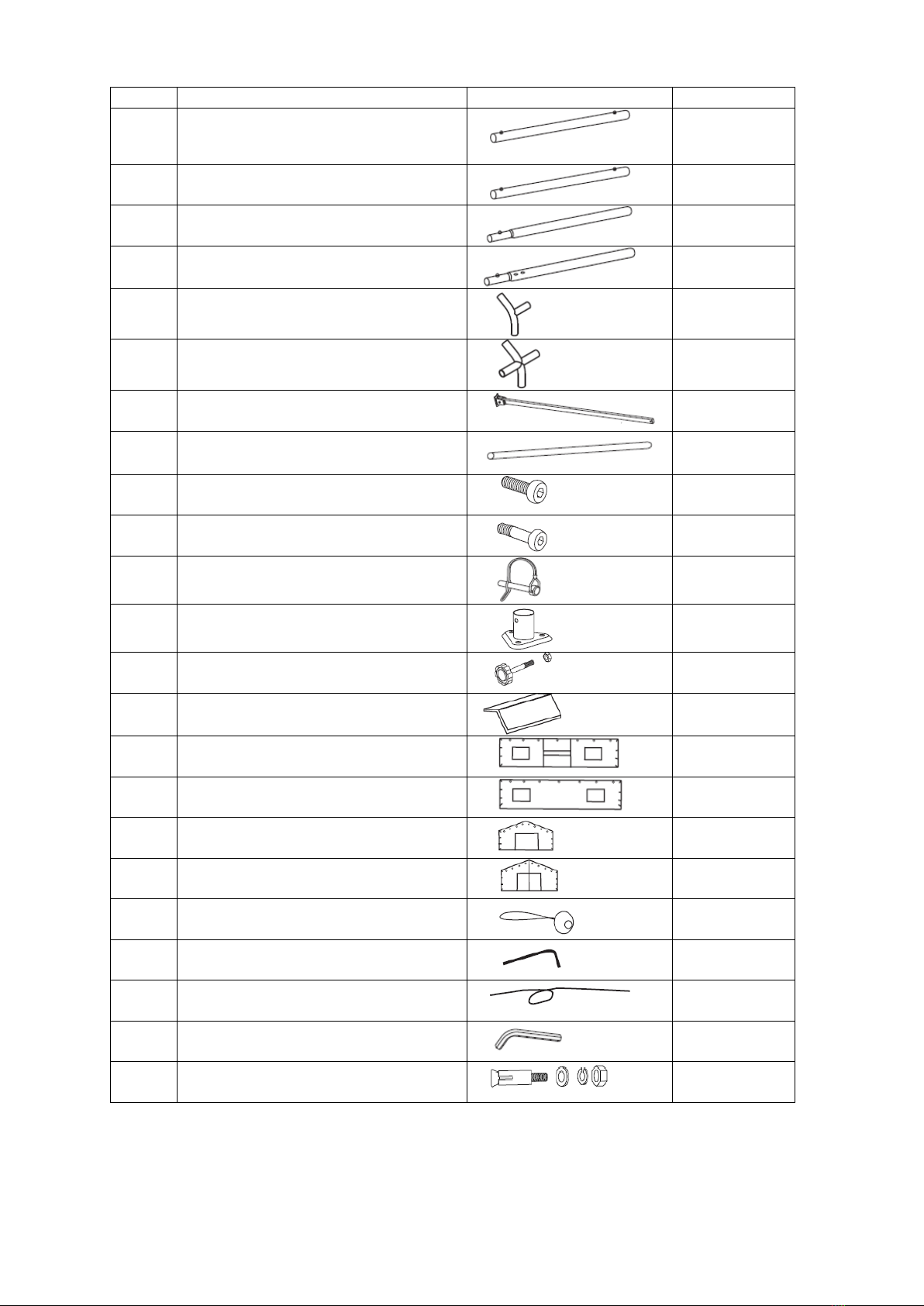

PARTS LIST
PART
DESCRIPTION
ILLUSTRATION
QUANTITY
A
Incline Bar (NOTE:INCLINE BARS ○ A
ARE PACKED INSIDE POSTS ○ C AND ○ C1 )
8
B
Horizontal Bar
9
C
Post
6
C1
Post 1
2
D
3-Way Corner
6
E
4-Way Corner
6
F
Awning Arm
2
G
Awning Front Girder
1
H
Bolt(M6X16mm)
4
I
Bolt(M6X30mm)
2
J
Pin
2
K
Base Plate
8
L
Bolt & Nut
8
M
Canopy Roof
1
N
Side Panel with Door
1
O
Side Panel without Door
1
P
End Panel
1
Q
End Panel
1
R
Elastic Ball Strap
50
S
Ground Stake
12
T
Olefin Strap
4
U
Allen Wrench
1
V
Expansion Bolt
8

150112 E3

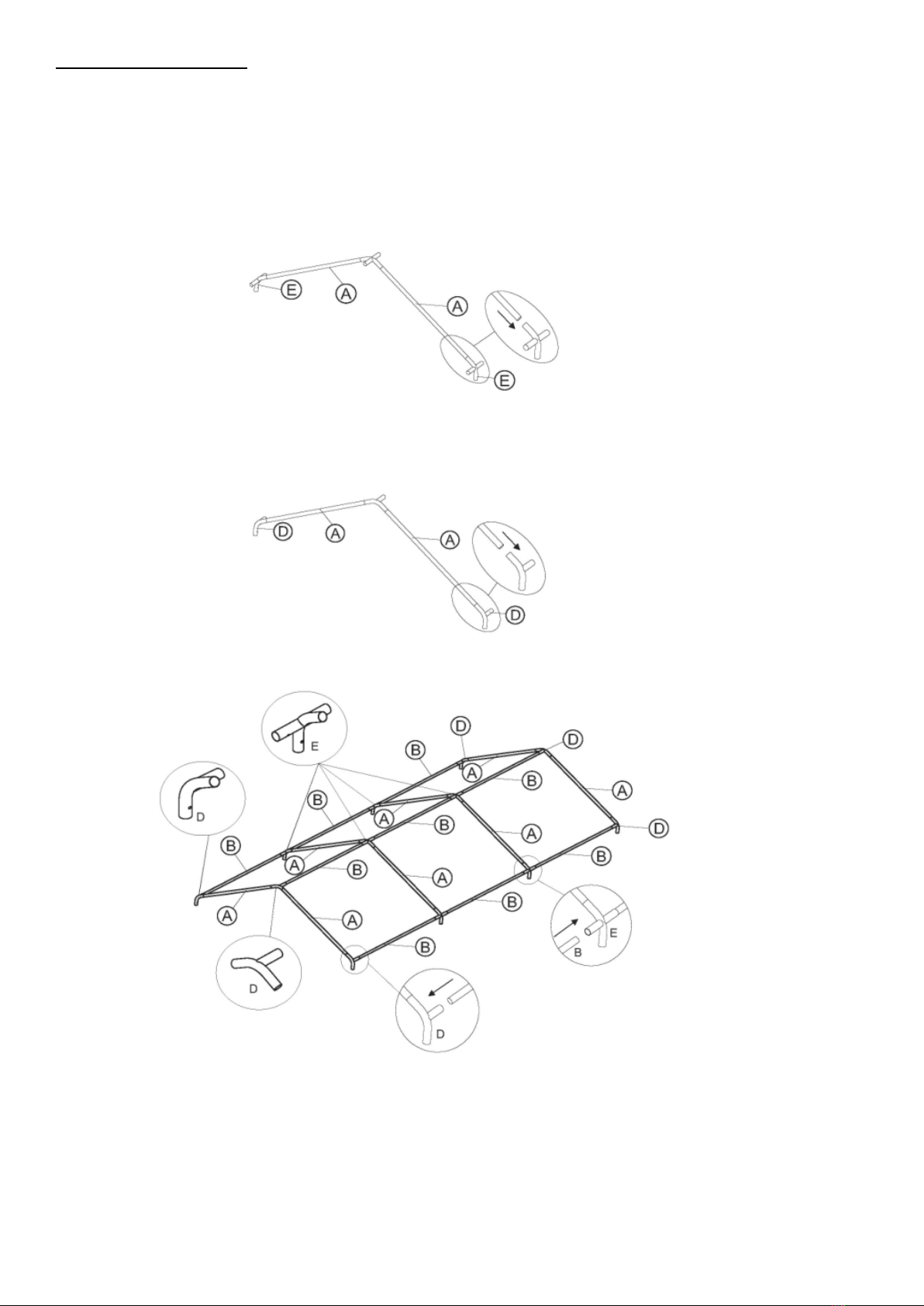

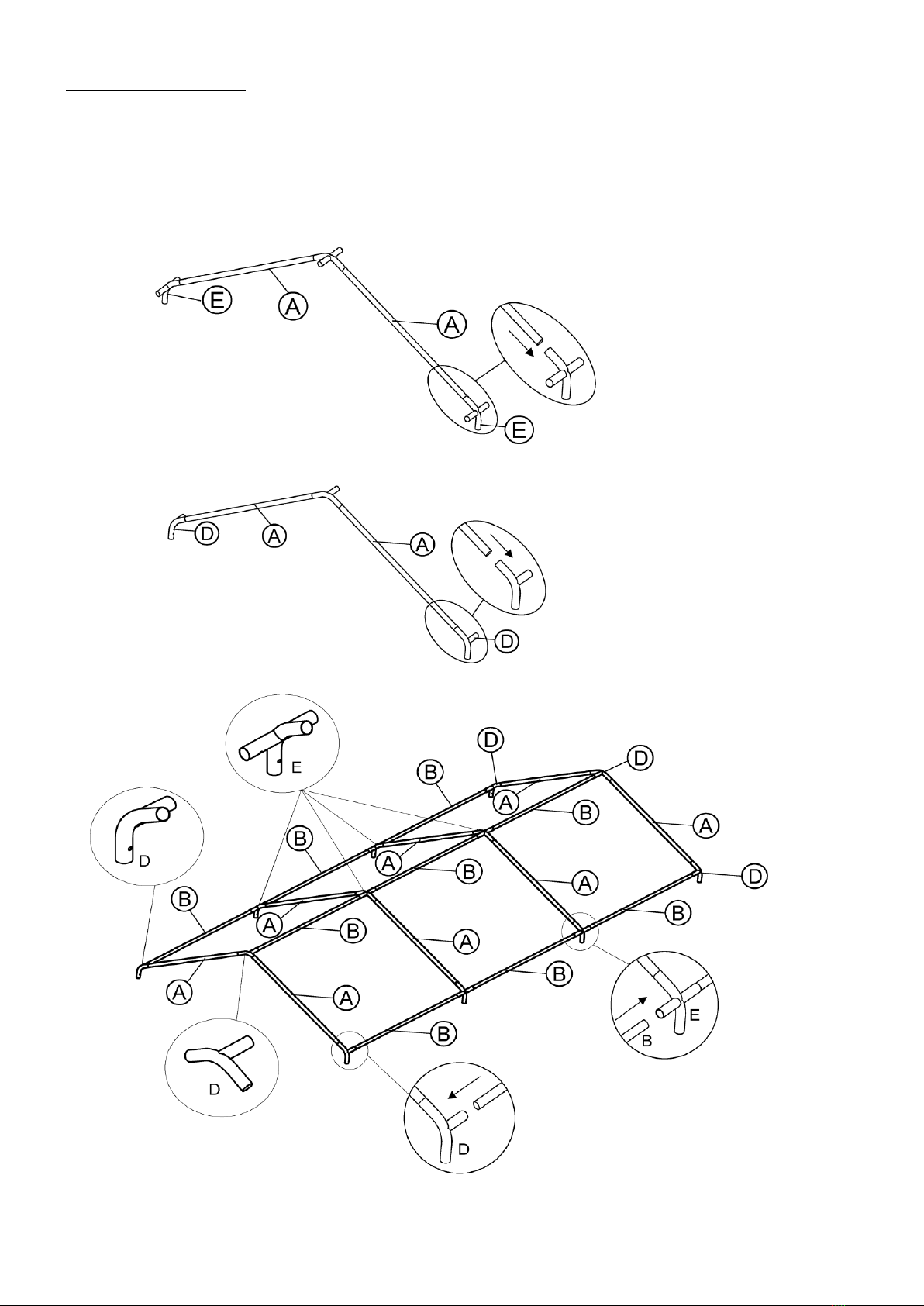

ROOF FRAME ASSEMBLY
Each bar (A, B) has a snap button for locking into the corner pieces.
Insert bars into corner pieces (D, E). See diagram below. A-Incline Bar
B-Horizontal Bar
D-3-Way Corner
E-4-Way Corner

150112 E4

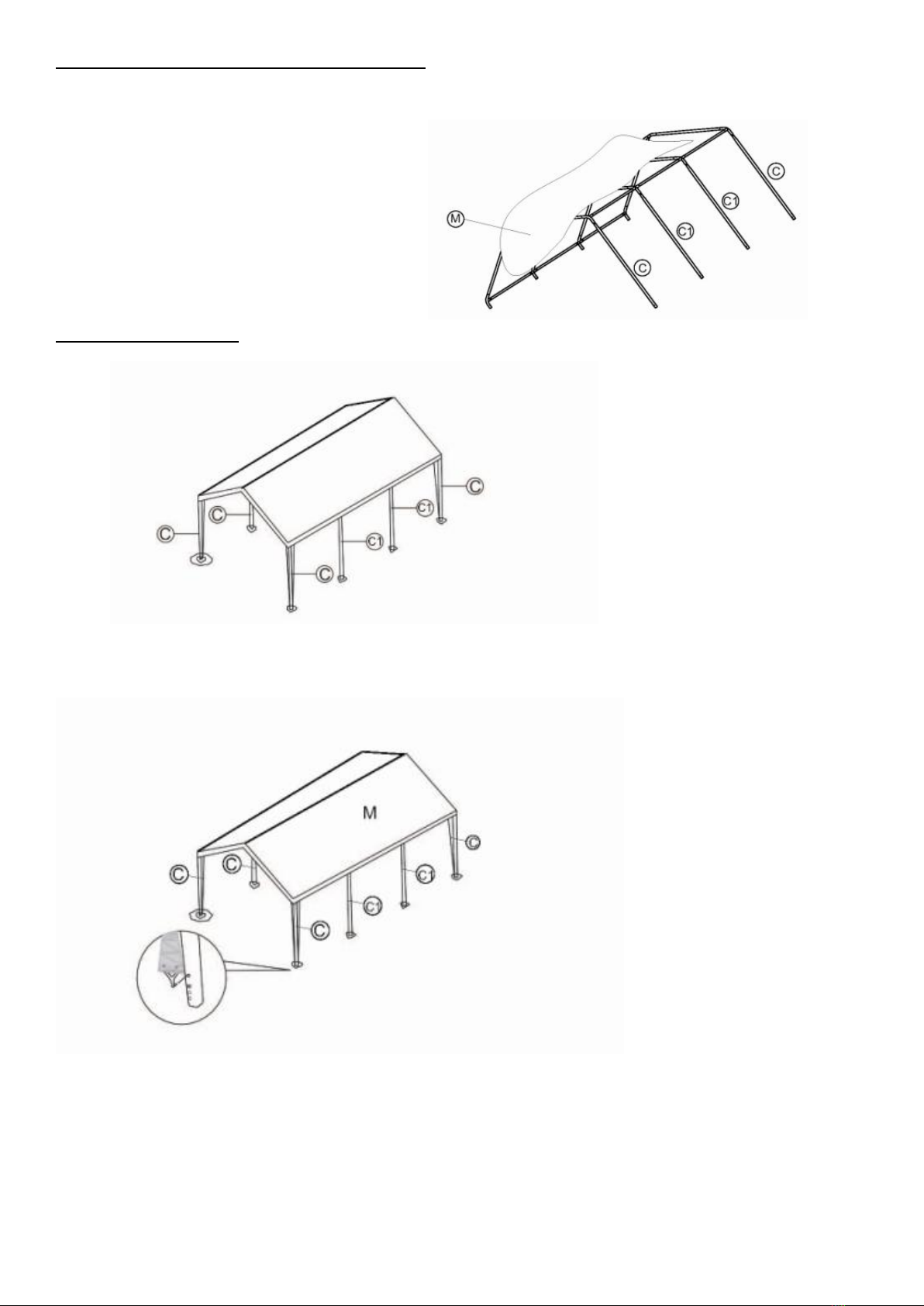

POST ASSEMBLY -PART 1 & Canopy Roof Assembly
Insert posts (C, C1) into the corners on one side of the assembled roof.
Spread canopy roof (M) over assembled roof frame.
It may be easier to attach the
end panels (P, Q) at this point.
See “SIDEAND END PANEL
ASSEMBLY”on page 5.
POSTASSEMBLY-PART 2
Insert the remaining posts (C) into the corners on the other side of the roof as show in below diagram.
There are hooks attached to the four corners of the canopy roof (M). Insert these hooks into the pre-drilled holes on the four
corner posts (C). See diagram below.

150112 E5

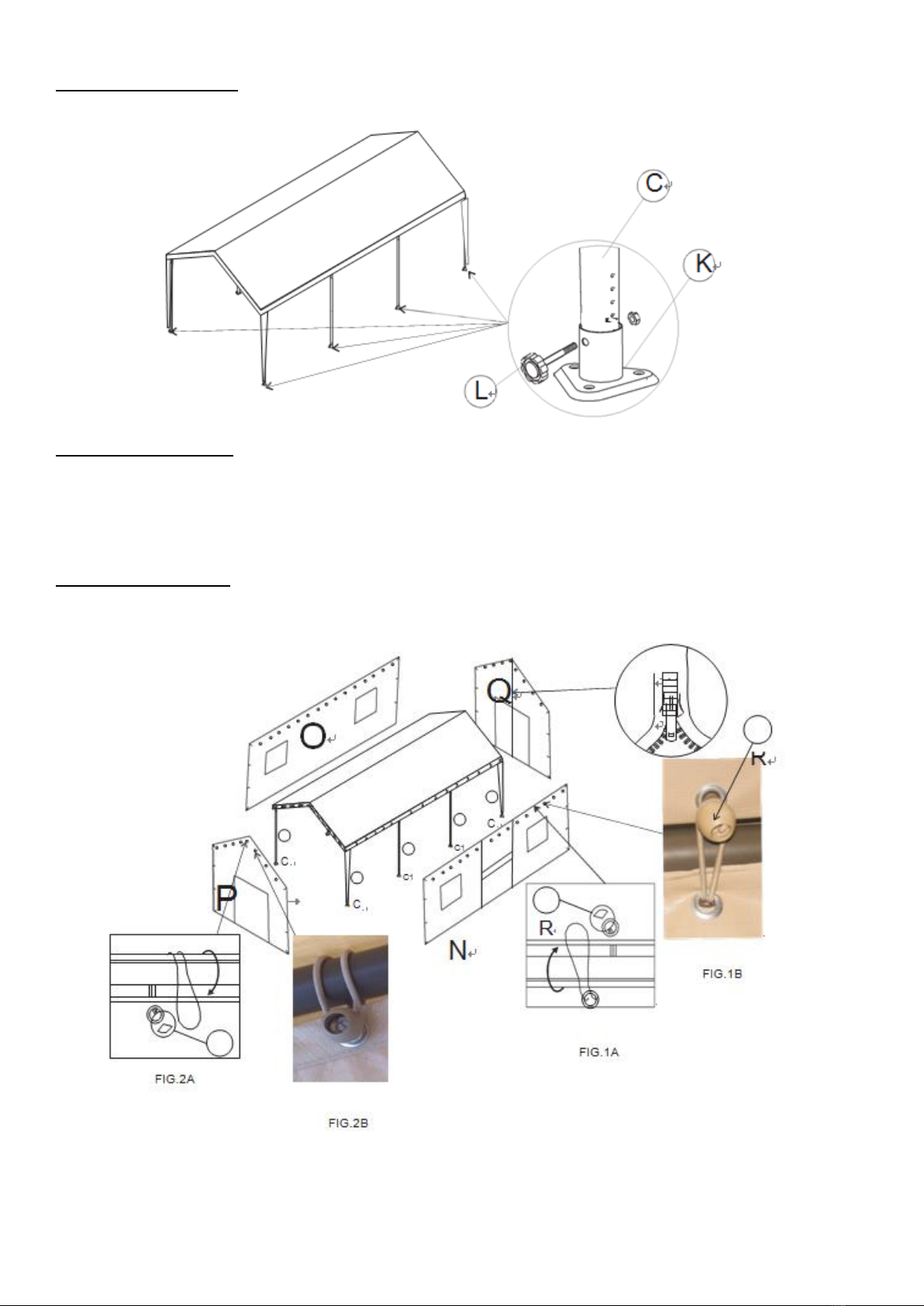

BASE PLATE ASSEMBLY
Insert base plates (K) on to the bottom of the posts (C) and secure using the nuts and bolts (L).
SIDE PANELASSEMBLY
Attach the side panel with door (N) using the elastic ball straps (R) by securing to the roof cover drop-down section. See
Fig.
1A and 1B on how to loop the elastic straps around the horizontal frame tubes to secure the roof cover to the side panels.
Note: Side panel with door (N) must be attached to the side with posts (C1).
Secure straps at each corner post on the inside of canopy to the posts (C). Repeat above steps to secure side panel (O).
END PANELASSEMBLY
Attach end panels (P&Q) to the incline bars using the elastic ball straps (R). See Fig. 2A and 2B on how to loop the elastic
straps around the frame tubes to secure the drop-down section of roof cover to the two end panels.

150112 E6

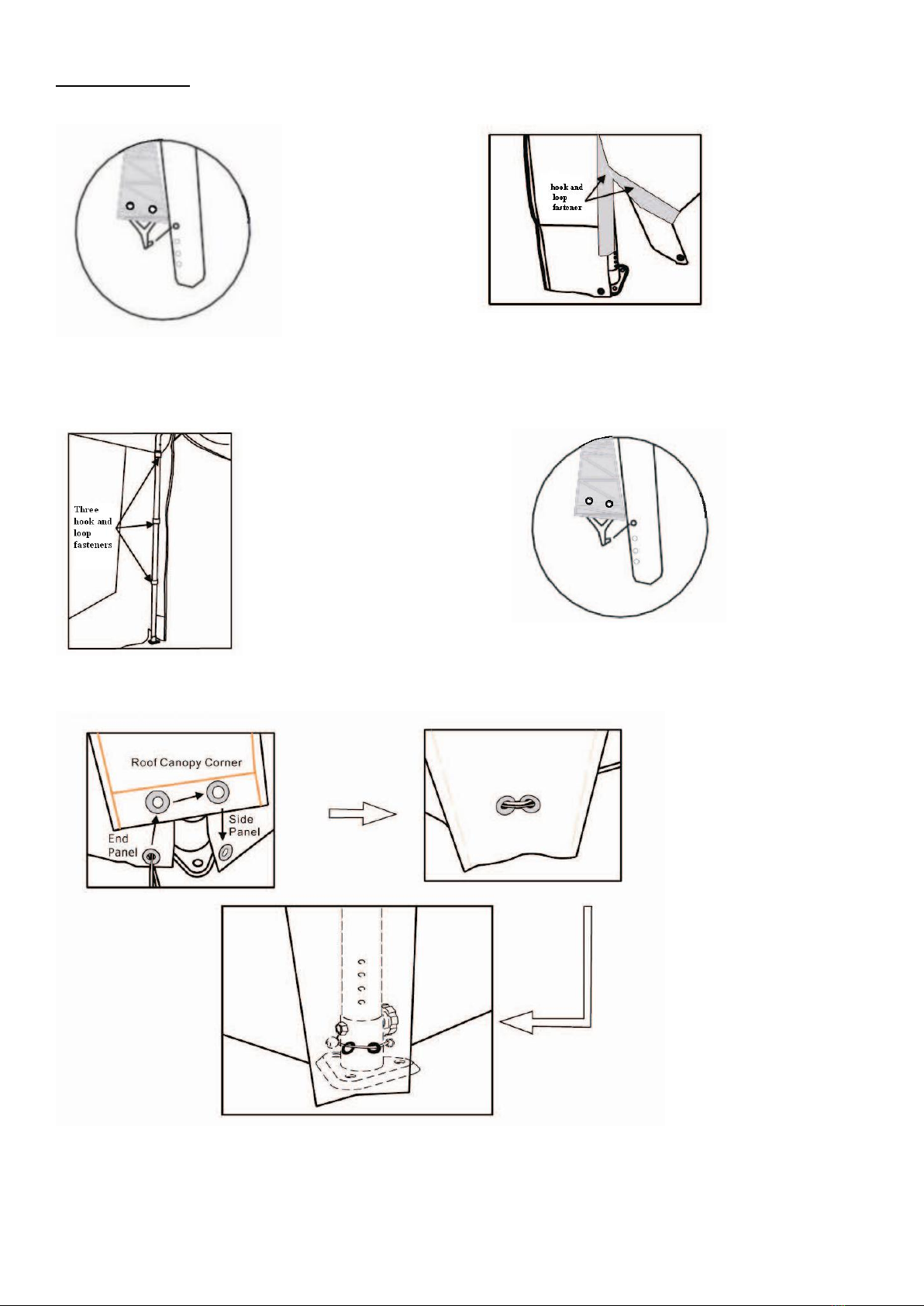

FINALASSEMBLY
1. Remove hooks from the corner posts. 2. Secure adjacent panels with hook and
loop fasteners on edge of each panel.
3. Secure panels to the posts with
the 3 hook and loop fasteners
attached to the side panels.
4. Insert the hooks into the pre-drilled
at the bottom of each post (C, C1).
5. Insert the elastic ball straps (R) through the grommet in the end panel, through the grommets in the roof canopy corner,
then through the side panel grommet. Stretch the elastic band over the ball.

150112 E7

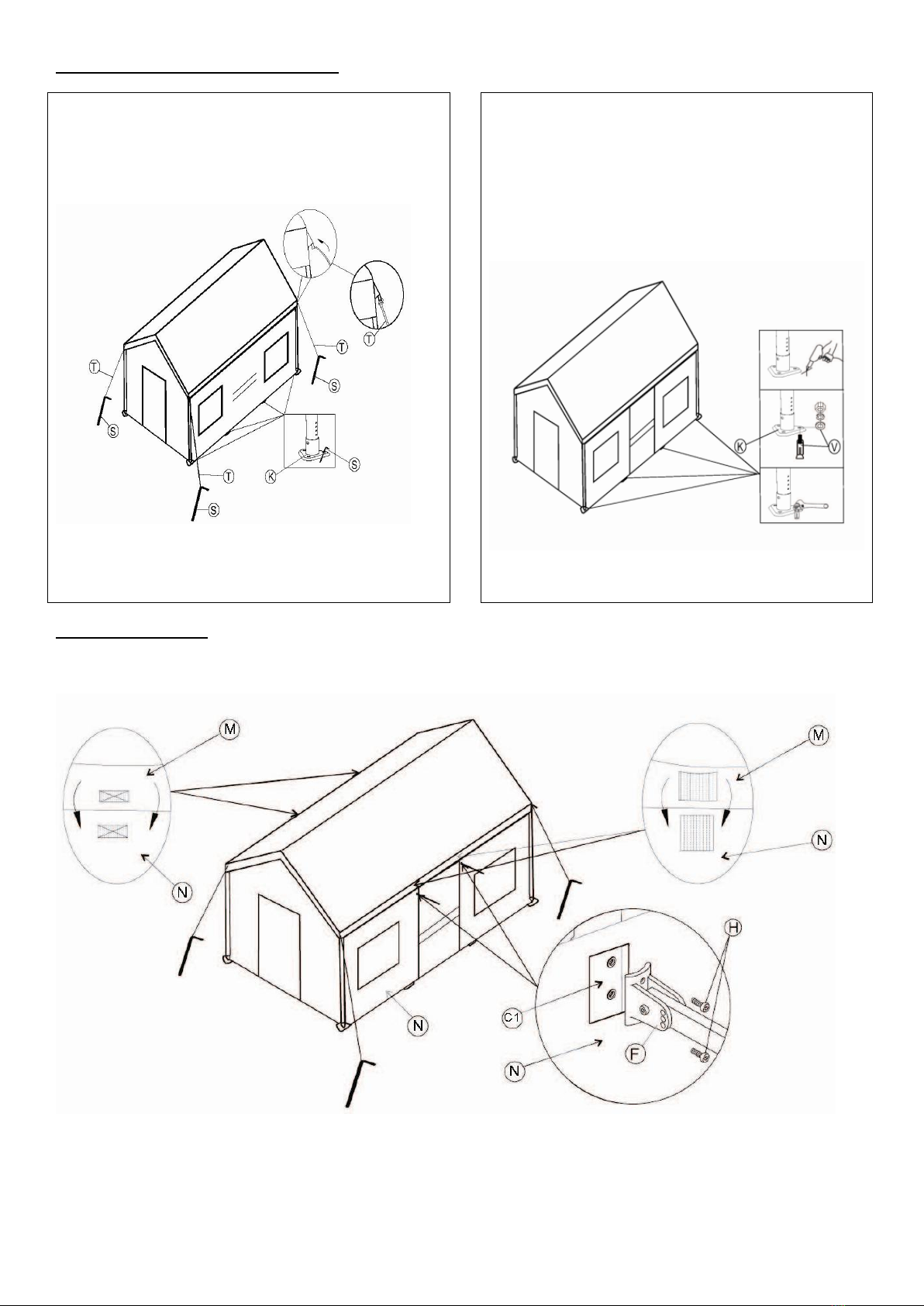

ANCHORING TO GROUND ASSEMBLY
(There are 2 ways to attach this canopy to the ground)
Option 1: Assemble on grass or dirt. Secure the canopy to
the ground by inserting 8 ground stakes (S) through each
base plate (K).
Then, tie the Olefin strap (T) to each corner of the canopy
roof (M) and secure to the 4 remaining ground stakes (S).
Option 2: Assemble on concrete. A drill, ½ inch drill bit
and adjustable wrench (not included) are needed for this
option. Secure the canopy to the concrete surface using
the 8 expansion bolts (V). Mark the location on each
base plate (K) where you will need to drill into the
concrete. Move the base plate then drill a hole the same
length as the expansion bolts (V).
Replace the base plate (K) and secure using expansion
bolts (V).

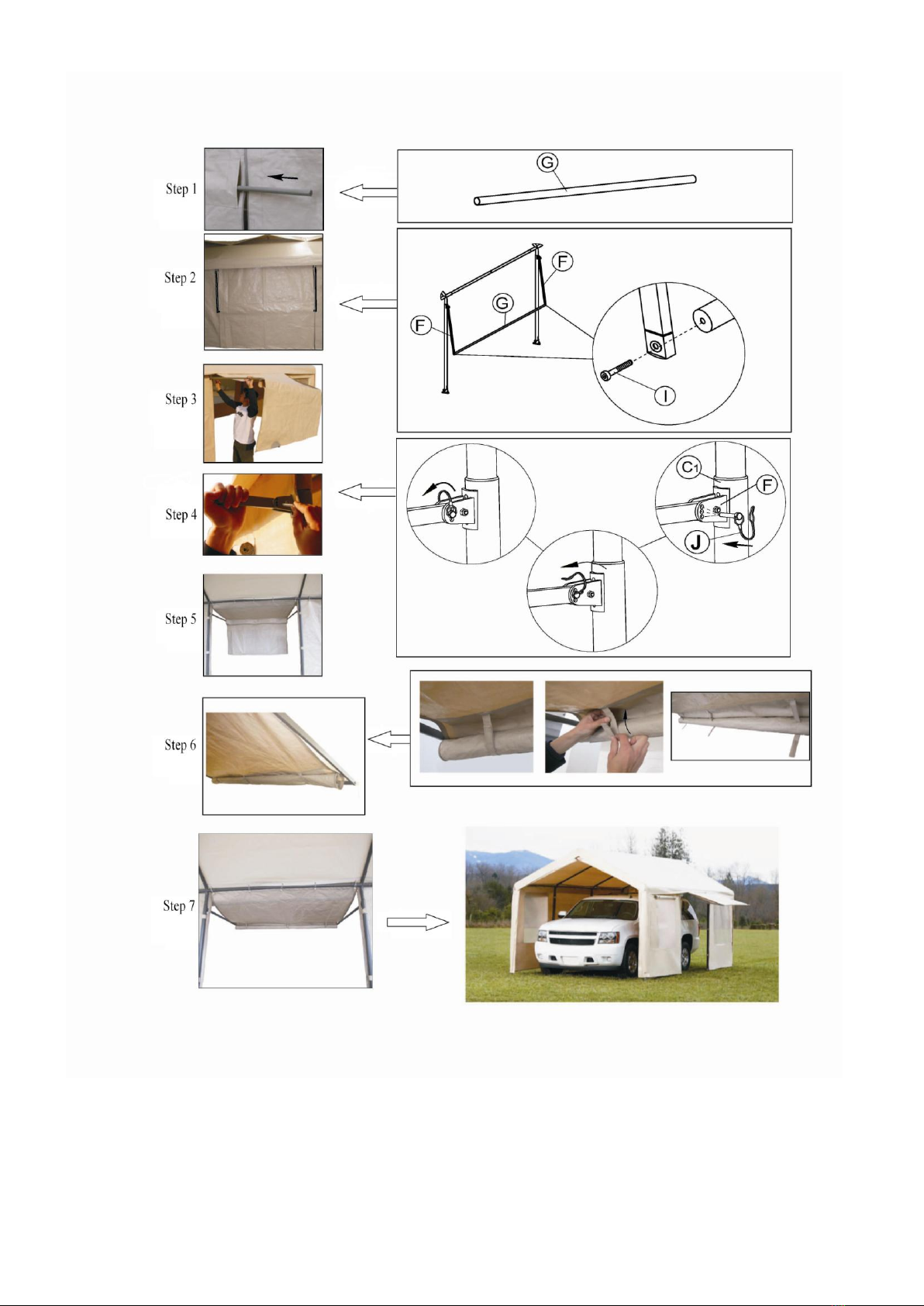

AWNINGASSEMBLY
Attach awning arms (F) to the posts (C1) using bolts (H). See diagram below.
Connect fabric fasteners on the roof (M) with the fabric fasteners on the side panels (N, O).

150112 E8

150112 J1
10 フィート x 20 フィート（3 m x 6 m）スチールフレームキャノピー
商品番号：781893
取扱説明書
重要：今後の参考のために保管しておいてください。よくお読みください。
組み立て前に仮設構造物の設置に関して地方自治体に相談するか市町村条例の規定を確認してください。一部の法域におい
ては、仮設構造物の設置および使用に関して許可が必要になる場合や規制の対象となる場合があります。
各 種 部品 やカ ス タマ ー サー ビス に 関す る お問 い合 わ せは 、 アメ リカ 合 衆国 お よび カナ ダ での お 問い 合わ せ 電話 番 号
（1-800-867-9018：英語およびスペイン語、月曜～金曜、8:30am～4:30pm（太平洋時間））までご連絡ください。または
[email protected] まで電子メールでご連絡ください。
交換部品をお求めの際は、購入の証明として購入時の領収書の写しをご提示頂くか、屋根カバー縫い込みラベルに記載された割
り当て追跡番号をご提示ください。割り当て追跡番号は文字と数字による連続した組み合わせ番号として表記されています。屋
根カバーに記載された縫い込みラベルは取り外さないでください。
組み立てビデオおよび取扱説明書は www.zhengteusa.com にアクセスしてご覧になれます。
警告：テント生地は火元や熱源から離して置いてください。
このテントは難燃性基準「CPAI-84」に適合しています。この生地は火元に継続して触れると燃えることがあります。テント
生地に異物を塗布すると難燃性の効果が低下する場合があります。
警告：
屋外での使用に限ります。
本製品は仮設構造物であり、永久構造物としての使用はお勧めしません。
強風や雪などの悪天候時にはこのテントを使用することは避けてください。
強風や雪などの悪天候時には屋根部分を取り外してください。
屋根部分への積雪は絶対に避けてください。
組み立て前の注意：
テントの設置場所は慎重に決めてください。
テントの設置には水平な場所を選んでください。
頭上の公共配線、樹木の枝またはその他の構造物から離して置いてください。
地面を掘る必要がある場合は、地下の配管や電線の有無を確認してください。
雪、氷または流出した雤水がテントの上に落ちる可能性がある屋根の勾配線上の場所やその他構造物の近くに設置しな
いでください。
最終的な設置場所にできるだけ近い場所でテントを組み立ててください。
組み立てには最低 2人必要です。
固定する際の注意事項：
安全確保のためにフレームを適切に固定してください。
骨組みがしっかりと固定されていないと、強風時に飛ばされて損害をもたらしたり安全上の問題を引き起こしたりする
可能性があります。
固定の方法や必要となる金属部品は設置場所ごとに異なります。
舗装用のレンガや平板が敷かれた土台は強固でないため、これらに固定するのは避けてください。
各ポールを固定する際は以下のいずれかの方法で行うことをお勧めします。7ページ目を参照してください。
1. 軟らかい地面の上に設置する場合は、付属の地面用杭を 8つ使用してベースプレートをしっかりと固定してくだ
さい。オレフィン製ストラップをテント屋根の各コーナー部に結んで、残り 4つの地面用杭にしっかりと固定し
てください。
2. コンクリートに設置する場合には、8つのベースプレートすべてにコンクリート用ボルト（付属していません）
を挿入してください。
定期的にアンカーを点検して、それぞれがしっかりと固定されていることを確認してください。
お取り扱いとメンテナンス
屋根/サイドパネル/ボール付きゴムストラップ：
スポンジを使用して環境に配慮したせっけん液と水で優しく洗浄してください。
研磨材、ワイヤーブラシ、化学薬品、強力洗剤または漂白剤は使用しないでください。
庭用のホースですすいで、空気乾燥させてください。取り外したときは、完全に乾いていることを確認してから保管し
てください。
高圧洗浄機は使用しないでください。
フレーム：
スポンジを使用して環境に配慮したせっけん液と水で優しく洗浄してください。
研磨材、ワイヤーブラシ、化学薬品、強力洗剤または漂白剤は使用しないでください。
庭用のホースですすいで、空気乾燥させてください。
高圧洗浄機は使用しないでください。
欠け傷、欠けおよび引っかき傷がある場合には、お近くの金物店またはホームセンターで屋外の金属製品に最も適した
補修用塗料をお求めください。塗料に記載された注意事項に従ってください。

150112 J2
部品表
部品
名称
部品イラスト
数量
A
傾斜バー（注：傾斜バーAはポール Cお
よび C1 の中に収納してあります）
8
B
水平バー
9
C
ポール
6
C1
ポール 1
2
D
三つ又ジョイント
6
E
四つ又ジョイント
6
F
日よけアーム
2
G
日よけ桁部パイプ
1
H
ボルト（M6X16mm）
4
I
ボルト（M6X30mm）
2
J
ピン
2
K
ベースプレート
8
L
ボルトおよびナット
8
M
テント屋根
1
N
ドア付きサイドパネル
1
O
ドア無しサイドパネル
1
P
エンドパネル
1
Q
エンドパネル
1
R
ボール付きゴムストラップ
50
S
地面用杭
12
T
オレフィン製ストラップ
4
U
六角レンチ
1
V
アンカーボルト
8

150112 J3
屋根フレームの組み立て
それぞれのバー（A、B）にはコーナー部の部品に固定するためのスナップボタンが取り付けられています。
各バーをコーナー部品（D、E）に差し込んでください。下記図を参考に組み立ててください。
A-傾斜バー
B-水平バー
D-三つ又ジョイント
E-四つ又ジョイント

150112 J4
ポール組み立て（その 1）およびテント屋根組み立て
組み立てた屋根の片側にポール（C、C1）を差し込みます。
テントの屋根部分（M）を屋根フレームの上にかぶせます。
エンドパネル（P、Q）の取り付けはこ
の時点で行うと簡単に取り付けること
ができます。
5ページ目の「サイドパネルおよびエン
ドパネルの組み立て」を参照ください。
ポール組み立て（その 2）
下記図のように残りのポール（C）を屋根の反対側に差し込んでください。
テント屋根部分（M）の 4つのコーナー部にはフックがついています。これらのフックを 4つのコーナーポー
ル（C）に開けられている穴に引っかけてください。下記図を参考に組み立ててください。

150112 J5

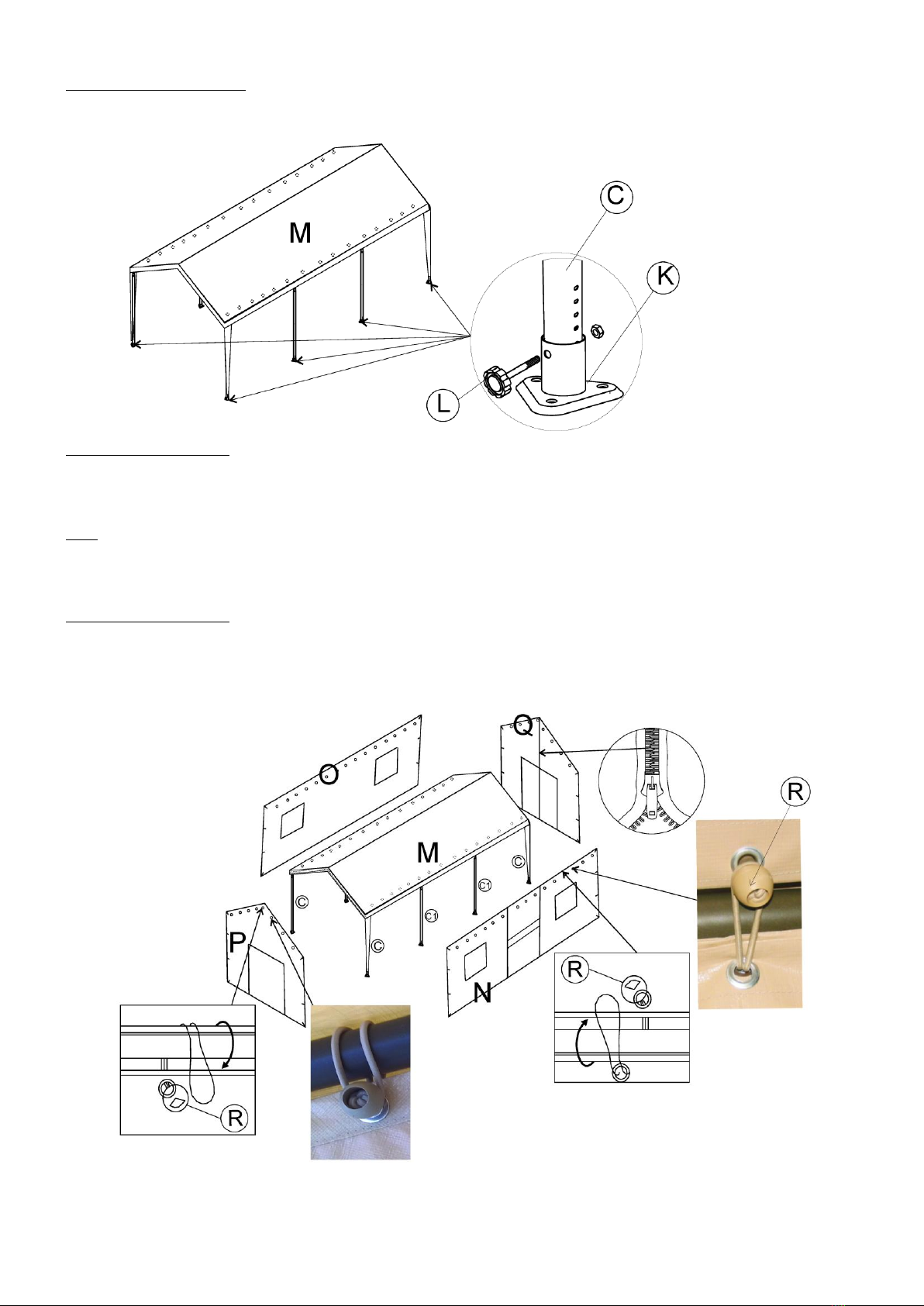

ベースプレート組み立て
ベースプレート（K）をポール（C）の下部に差し込み、ナットとボルト（L）でしっかりと固定してください。
サイドパネル組み立て
ボール付きゴムストラップ（R）を使用して、ドア付きサイドパネル（N）を屋根カバーの垂れ下がる部分に
しっかりと固定して取り付けます。図 1A および図 1B の取り付け方法を参考にして、ゴムストラップを水平
フレームパイプに巻き付けて屋根カバーをサイドパネルにしっかりと固定してください。
注：ドア付きサイドパネル（N）の側面は必ずポール（C1）に取り付けてください。ストラップを使用してテ
ント内側の各コーナーポール部分をポール（C）にしっかりと固定してください。
上記手順を繰り返してサイドパネル（O）をしっかりと固定します。
エンドパネル組み立て
ボール付きゴムストラップ（R）を使用してエンドパネル（P、Q）を傾斜バーに取り付けます。図 2A および
図2B の取り付け方法を参考にして、ゴムストラップをフレームパイプに巻き付けて屋根カバーの垂れ下がる
部分を 2つのエンドパネルにしっかりと固定してください。
図2A
図2B
図1A
図1B

150112 J6
最終組み立て
1. コーナーポールからフックを外します。
3. サイドパネルに付いている 3つの
マジックテープを使用してパネルを
ポールにしっかりと固定します。
2. マジックテープを使用して隣り合うパネルの
各端部をしっかりと固定します。
4. フックを各ポール（C、C1）の下部に開けられてい
る穴に引っかけてください。
5. ボール付きゴムストラップ（R）をエンドパネルのグロメットに通し、次にテント屋根コーナー部分のグロ
メットに通して、最後にサイドパネルのグロメットに通します。ゴムバンドをボールに引っかけて固定してく
ださい。
マジック
テープ
3つの
マジック
テープ
テント屋根コーナー部分
エンド
パネル
サイド
パネル

150112 J7
地面への固定作業
（テントを地面に固定する方法は 2通りあります）
方法 1：土や芝生の上に組み立てる場合。
8つの地面用杭（S）を各ベースプレート（K）に
通して地面に差し込み、テントを地面にしっかりと
固定してください。
その上で、オレフィン製ストラップ（T）を
テントの屋根部分（M）の各コーナー部に結んで、
残り 4つの地面用杭（S）にしっかりと
固定してください。
方法 2：コンクリートの上に組み立てる場合。
この場合にはドリルと
9/16 インチ（14.3mm）のドリルビットと
モンキーレンチ（付属していません）が
必要になります。
ここでは 8つのアンカーボルト（V）を
使用してコンクリート表面にテントを
しっかりと固定します。
初めに、ドリルでコンクリート上に穴を開ける
際の目印として、各ベースプレート（K）の
設置場所に印を付けてください。次に
ベースプレートを動かして、印を付けた場所に
ドリルでアンカーボルト（V）と同じ長さの
穴を開けてください。
ベースプレート（K）を元の位置に戻して
アンカーボルト（V）でしっかりと固定して
ください。
日よけの組み立て
ボルト（H）を使用して日よけアーム（F）をポール（C1）に取り付けます。下記図を参考に組み立ててくだ
さい。
屋根部のマジックテープ（M）とサイドパネル部のマジックテープ（N、O）を貼り合わせてください。

150112 J8
手順 1
手順 2
手順 3
手順 4
手順 5
手順 6
手順 7

150112 K1
10 ft x 20 ft / 3 m x 6 m 철골 캐노피
ITM./ART. 781893
설명서
중요 사항: 추후 참조를 위해 설명서를 보관해 두십시오. 설명서를 꼼꼼히 읽으십시오.
조립 전에 임시 구조물 설치에 관한 현지 관할 당국/지방 자치 단체의 규정을 확인하십시오. 일부 관할 지역에서는 설치 및
사용에 대해 허가를 요하거나 규제할 수도 있습니다.
부품 및고객 서비스에 관한 사항은 1-800-867-9018(미국 및캐나다, 영어 및스페인어 지원)로문의하시기 바랍니다.
업무 시간은 월요일에서 금요일까지, 태평양 표준시로 오전 8 시30 분에서 오후 4 시30 분까지입니다. 이메일로도
문의하실 수있습니다(주소: ser[email protected]m).
교체 부품의 경우, 구입 증빙으로 영수증 사본을 제공하거나 지붕 커버의 자수 라벨에 표시된 추적 번호를 통보해 주십시오.
추적 번호는 문자와 숫자가 나열된 형태로 표시되어 있습니다. 지붕 커버의 자수 라벨을 제거하지 마십시오.
조립 동영상 및설명서는 www.zhengteusa.com 에서 확인할 수있습니다.
경고: 캐노피 천에는 화염 및열원을 가까이 하지 마십시오. 본캐노피 제품은 CPAI-84 의가연성 요건을 충족합니다. 화염원에
지속적으로 접촉하도록 둘경우 천이 불에 탈수있습니다. 캐노피 천에 이물질을 도포할 경우 내연성이 사라질 수있습니다.
경고:
• 실외용입니다.
• 본제품은 임시 구조물로서 영구 구조물로는 적합하지 않습니다.
• 본캐노피 제품은 바람이 세게 불거나 눈이 오는 등의 악천후에 적합하지 않습니다.
• 바람이 세게 불거나 눈이 오는 등의 악천후 시에는 사전에 지붕을 제거하십시오.
• 지붕 위에 눈이 쌓이도록 해서는 절대 안됩니다.
조립 전조치 사항:
• 캐노피를 설치할 장소를 신중히 선정하십시오.
• 기초는 반드시 평평해야 합니다.
• 전력선, 나뭇가지 또는 기타 구조물 아래에는 설치하지 마십시오.
• 땅을 파야 하는 경우에는 지하 배관 및배선을 확인하십시오.
• 지붕이나 눈, 얼음 또는 과도한 양의 빗물을 캐노피로 흘려 보낼 수있는 기타 구조물 근처에는 설치하지
마십시오.
• 캐노피는 가능한 한최종 설치 장소 가까이에서 조립하십시오.
• 조립 시에는 최소한 2 명이 필요합니다.
고정 방법:
• 안전을 위해 철골을 올바르게 고정해야 합니다.
• 구조물은 단단히 고정하지 않을 경우 바람이 세게 불때날아가 손상 및안전 위험을 야기할 수있습니다.
• 철골/부품 고정 방법 및필요한 철물류는 설치 장소에 따라 다릅니다.
• 포장용 벽돌/포장 슬래브는 단단한 기초가 아니기 때문에 이와 같은 곳에는 고정하지 마십시오.
• 다음 중한가지 방법을 사용하여 각기둥을 지면에 고정하는 것을 권장합니다. 7 페이지를 참조하십시오.
1. 무른 지면에 설치하는 경우에는 함께 제공된 말뚝 8 개를 사용하여 베이스 플레이트를 고정하십시오.
올레핀 줄을 캐노피 지붕의 각모서리에 묶은 다음 남아 있는 말뚝 4 개에 고정합니다.
2. 콘크리트에 바닥에 설치해야 하는 경우에는 콘크리트 볼트(미포함)를베이스 플레이트 8 개에
삽입하여 체결합니다.
• 앵커를 주기적으로 점검하여 단단히 고정되어 있는지 확인하십시오.
관리 및유지보수
지붕 / 측면 패널 / 고무 볼스트랩
• 스폰지를 사용하여 환경 친화형 비누액과 물로 부드럽게 청소합니다.
• 마모성 소재, 와이어 브러시, 화학 물질, 강성 세제 또는 표백제는 사용하지 마십시오.
• 정원용 호스를 사용하여 헹구고 공기 중에서 자연 건조시킵니다. 철거할 때에는 완전히 건조시킨 후에
보관하십시오.
• 고압 세척기는 사용하지 마십시오.
프레임:
• 스폰지를 사용하여 환경 친화형 비누액과 물로 부드럽게 청소합니다.
• 마모성 소재, 와이어 브러시, 화학 물질, 강성 세제 또는 표백제는 사용하지 마십시오.
• 정원용 호스를 사용하여 헹구고 공기 중에서 자연 건조시킵니다.
• 고압 세척기는 사용하지 마십시오.
• 자국, 흠집 등이 있을 경우에는 현지 철물점이나 가정용품점에서 색상이 가장 유사한 실외 금속 제품용 보수
페인트를 구입하십시오. 페인트의 설명서에 따르십시오.

150112 K2
부품 목록
부품 코드
부품 명
그림
수량
A
경사봉(비고: 경사봉 A 는기둥 C 및C1
안에 넣어 포장됩니다)
8
B
수평봉
9
C
기둥
6
C1
기둥 1
2
D
3방향 코너
6
E
4방향 코너
6
F
차양 암
2
G
차양 전면 대들보
1
H
볼트(M 6X16mm)
4
I
볼트(M 6X30mm)
2
J
핀
2
K
받침판
8
L
볼트 및너트
8
M
캐노피 지붕
1
N
측면 패널(문부착 형)
1
O
측면 패널(문미부 착형)
1
P
끝단 패널
1
Q
끝단 패널
1
R
고무 볼스트 랩
50
S
지면 말뚝
12
T
올레핀 줄
4
U
앨런 렌치
1
V
익스팬션 볼트
8

150112 K3
지붕 프레임 조립
각각의 봉(A, B)에는 봉을 코너에 고정할 수있는 스냅 버튼이 있습니다. 봉을 코너(D, E)에삽입합니다. 아래 도해를
참조하십시오.
A - 경사봉
B - 수평봉
D - 3 방향 코너
E - 4 방향 코너
