Craftsman Incredi-pull 316.794711 User manual

Operator's Manual

CRRFrSMRH

4-Cycle

Electric Start Capable

HANDHELD BLOWER

Model No. 316.794711

INCREDI.PULL ILHTM

UNBELIEVABLE STARTING E A S E

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

• ESPANOL, R 11

CAUTION: Before using this

product, read this manual and

understand all safety rules and

operating instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsman.com

769-08053 POO 03/12

TABLE OF CONTENTS

Rules for Safe Operation ................................................................................. 2

Warranty .......................................................................................................... 4

Know Your Unit ............................................................................................... 4

Assembly Instructions ..................................................................................... 4

Oil and Fuel Information .................................................................................. 5

Starting/Stopping Instructions ........................................................................ 5

Operating Instructions .................................................................................... 6

Maintenance and Repair Instructions ............................................................. 6

Cleaning and Storage ..................................................................................... 8

Speed Start TM Accessory ................................................................................ 8

Troubleshooting Chart ..................................................................................... 9

Specifications ............................................................................................... 10

Parts List ....................................................................................................... 22

Service Numbers ........................................................................... Back Cover

All information, illustrations, and specifications in this manual are based on the

latest product information available at the time of printing. We reserve the right

to make changes at any time without notice.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine,

Oregon and Washington. All U.S. Forest Land and the state of California

(Public Resources Codes 4442 and 4443), Oregon and Washington require, by

law that certain internal combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and maintained for the

prevention of fire. Check with your state or local authorities for regulations

pertaining to these requirements. Failure to follow these requirements could

subject you to liability or a fine. This unit is factory equipped with a spark

arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to

install the Accessory Part #753=05900 Muffler Assembly

The purpose of safety symbols is to attract your attention to possible dangers.

The safety symbols, and their explanations, deserve your careful attention

and understanding. The safety warnings do not by themselves eliminate any

danger. The instructions or warnings they give are not substitutes for proper

acc dent prevent on measures.

SYMBOL MEANING

SAFETY ALERT: Indicates danger, warning or caution.

Attention is required in order to avoid serious personal injury.

May be used in conjunction with other symbols or pictographs.

NOTE: Advises of information or instructions vital to the operation or

maintenance of the equipment.

DANGER: Failure to obey a safety warning will result in serious

injury to yourself or to others. Always follow the safety precautions

to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in injury

to yourself and others. Always follow the safety precautions to

reduce the risk of fire, electric shock and personal injury.

_lb CAUTION: Failure to obey a safety warning may result in

property damage or personal injury to yourself or to others.

Always follow the safety precautions to reduce the risk of fire,

electric shock and personal injury.

Read the Operator's Manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator

and/or bystanders. FOR QUESTIONS, CALL 1=800=4=MY=HOME®

,, IMPORTANT SAFETY INSTRUCTIONS ,,

READ ALL INSTRUCTIONS BEFORE OPERATING

WARN ING: When using the unit, all safety rules must be

followed. Please read these instructions before operating the unit

in order to ensure the safety of the operator and any bystanders.

Please keep these instructions for later use.

• Read the instructions carefully. Be familiar with the controls and proper use

of the unit.

• Do not operate this unit when tired, ill, or under the influence of alcohol,

drugs, or medication.

• Children and teens under the age of 15 must not use the unit, except for

teens guided by an adult.

• All guards and safety attachments must be installed properly before

operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks.

Make sure all fasteners are in place and secure. Replace parts that are

cracked, chipped, or damaged in any way. Do not operate the unit with

loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all debris and

hard or sharp objects such as glass, wire, etc.

• Clear the area of children, bystanders, and pets. At a minimum, keep all

children, bystanders, and pets outside a 50 feet (15 m) radius; there still

may be a risk to bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If you are approached, stop the unit

immediately.

• Squeeze the throttle control and check that it returns automatically to the

idle position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

WARNING: Gasoline is highly flammable and its vapors can

explode if ignited. Take the following precautions:

• Store fuel only in containers specifically designed and approved for the

storage of such materials.

• Always stop the engine and allow it to cool before filling the tank. Never

remove the fuel tank cap or add fuel when the engine is hot. Always loosen

the fuel tank cap slowly to relieve any pressure in the tank before fueling.

DO NOT smoke.

• Always add fuel in a clean, well-ventilated outdoor area where there are no

sparks or flames. DO NOT smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel

from the unit immediately, before starting the unit. Move the unit at least 30

ft. (9.1 m) from the fueling source and site before starting the engine. DO

NOT smoke.

Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Operate this unit only in a well ventilated outdoor area.

WHILE OPERATING

• Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-

1989 standards and are marked as such.

• Never run the unit without the proper equipment attached. Do not operate

the unit without the blower tubes attached.

• To reduce the risk of hearing loss associated with sound level(s), always

wear ear/hearing protection when operating this unit.

• Wear heavy long pants, boots, gloves, and a long sleeve shirt. Do not wear

loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair

above shoulder level.

• Use the unit only in daylight or good artificial light.

• Keep outside surfaces free from oil and fuel.

• Avoid accidental starting. Be in the starting position whenever pulling

the starter rope. The operator and unit must be in a stable position while

starting. Refer to Starting/Stopping Instructions.

• Do not set unit on any surface except a clean, hard area while engine is

running. Debris such as gravel, sand, dust, grass, etc. could be picked up

by the air intake and thrown out by the discharge opening, damaging unit,

property, or causing serious injury to bystanders or operator.

Usetherighttool.Onlyusethistoolforitsintendedpurpose.

Donotforceunit.Itwilldothejobbetterandwithlesslikelihoodofinjury

atarateforwhichitwasdesigned.

Donotoverreachorusefromunstablesurfacessuchasladders,trees,

steepslopes,rooftops,etc.Alwayskeepproperfootingandbalance.

Alwaysholdtheunitwithafirmgripwhenoperating.

Keephands,face,andfeetawayfromallmovingparts.Donottouchortryto

stoptheimpellerwhenitisrotating.Donotoperatewithoutguardsinplace.

Donotputanyobjectintoopenings.Donotusewithanyopeningblocked;

keepfreeofdirt,debris,andanythingthatmayreducetheairflow.

Donottouchtheengineormuffler.Thesepartsgetextremelyhotfrom

operation,evenaftertheunitisturnedoff.

Donotoperatetheenginefasterthanthespeedneededtodothejob.Do

notruntheengineathighspeedwhennotinuse.

Alwaysstoptheenginewhenoperationisdelayedorwhenwalkingfrom

onelocationtoanother.

Stoptheengineformaintenance,repair,toinstallorremovetheblower

tubes.Theunitmustbestoppedandtheimpellernolongerturningto

avoidcontactwiththerotatingblades.

Ifyoustrikeorcomeintocontactwithaforeignobject,stoptheengine

immediatelyandcheckfordamage.Donotoperatebeforerepairing

damage.Donotoperatetheunitwithlooseordamagedparts.

Useonlygenuinefactoryreplacementpartsandaccessoriesforthis

unit.Theseareavailablefromyourauthorizedservicedealer.Useofany

unauthorizedpartsoraccessoriescouldleadtoseriousinjurytotheuser

ordamagetotheunit,andvoidyourwarranty.

Toreducefirehazard,replacefaultymufflerandsparkarrestor.Keepthe

engineandmufflerfreefromgrass,leaves,excessivegreaseorcarbon

buildup.

Neverusethisunitforspreadingchemicals,fertilizersorothersubstances

whichmaycontaintoxicmaterials.

Neverpointtheblowerinthedirectionofbystanders,animals,windowsor

automobiles.

OTHER SAFETY WARNINGS

Never store the unit, with fuel in the tank, inside a building where fumes

may reach an open flame (pilot lights, etc.) or sparks (switches, electrical

motors, etc.).

Allow the engine to cool before storing or transporting. Be sure to secure

the unit while transporting.

Store the unit in a dry place, either locked up or up high to prevent

unauthorized use or damage. Keep out of the reach of children.

Never douse or squirt the unit with water or any other liquid. Keep handles

dry, clean, and free from debris. Clean after each use, see Cleaning and

Storage instructions.

Keep these instructions. Refer to them often and use them to instruct other

users. Ifyou loan this unit to others, also loan these instructions to them.

SPECIAL NOTE: Exposure to vibrations through prolonged use of gasoline

powered hand tools could cause blood vessel or nerve damage in the

fingers, hands, and joints of people prone to circulation disorders or

abnormal swelling. Prolonged use incold weather has been linked to blood

vessel damage in otherwise healthy people. If symptoms occur such as

numbness, pain, loss of strength, change in skin color or texture, or loss of

feeling in the fingers, hands or joints, discontinue use of this tool and seek

medical attention. An anti-vibration system does not guarantee avoidance

of these problems. Users who operate power tools on a regular basis must

closely monitor their physical condition and the condition of this tool.

SAVE THESE INSTRUCTIONS

•SAFETY &iNTERNATiONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete

safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

CRAFTSMAN 2 YEAR FULL WARRANTY

FOR 2 YEARS from the date of purchase, this product is warranted against any defects in material or workmanship. A defective product will receive free repair

or replacement if repair is unavailable.

For warranty coverage details to obtain free repair or replacement, visit the web site: www.craftsman.com

This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include:

• Expendable items that can wear out from normal use within the warranty period, such as air cleaner or spark plug.

• Product damage resulting from user attempts at product modification or repair or caused by product accessories.

• Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

• Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.

This warranty is void if this product is ever used while providing commercial services or if rented to another person. This warranty gives you specific legal

rights, and you may also have other rights which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

APPLICATIONS G ip

• Cleaning yards, garages, driveways, porches, patios,

around walls, fences and more on/off Switch Trigger

TOOLS REQUIRED:

* Flathead Screwdriver

Cruise Control

Spark Plug Cover

Upper Blower Tube

(Straight)

Oil Plug

Starter Rope Grip

Lower Blower Tube

(Curved)

ASSEMBLING UNIT BlowerOutlet

Installing the Upper Blower Tube

1. Align the bump on the end of the upper

Blower

upper blower tube with the bump Tube

slot on the bottom end of the blower

outlet (Fig. 1).

2. Insert the upper blower tube into the

blower outlet (Fig. 1).

3. Twist the upper blower tube clockwise

until it locks into place (Fig. 1).

Installing the Lower Blower Tube upperBlower

Tube

1. Align the bump slot on the top end of

the lower blower tube with the bump Lower

on the end of the upper blower tube Blower

(Fig. 2). Tube

2. Place the lower blower tube onto the \

upper blower tube (Fig. 2).

3. Twist the lower blower tube

clockwise until tight (Fig. 2).

Fig. 1

Bump Slot

Bump

Bump Slot

Removing the Upper Blower Tube

1. Hold the unit firmly.

2. Insert a flathead screwdriver into

the tube lock. Twist the screwdriver

counterclockwise 1/4 turn and hold

(Fig. 3).

3. Grasp the upper blower tube and

twist it counterclockwise (Fig. 3).

4. Pull the upper blower tube from the

blower outlet. Fig,3

Removing the Lower Blower Tube

1. Hold the upper blower tube firmly.

2. Grasp the lower blower tube and twist it counterclockwise until the lower

blower tube unlocks from the upper blower tube.

3. Remove the lower blower tube from the upper blower tube.

Fig. 2

RECOMMENDED OiL TYPE

WARNING: OVERFILLING OIL CRANKCASE MAY CAUSE

SERIOUS PERSONAL INJURY. Check and maintain the

proper oil level in the crankcase; it is important and cannot be

overemphasized. Check the oil before each use and change it as

needed. See Changing the Oil.

Using the proper type and weight of oil in the crankcase is extremely

important. Check the oil before each use and change the oil regularly. Failure

to use the correct oil, or using dirty oil, can cause premature engine wear

and failure.

Use a high-quality SAE 30 weight oil

of API (American Petroleum Institute)

service class SF, SG, SH.

ADDING OIL TO CRANKCASE: INITIAL

USE

NOTE: This unit is shipped without oil in

the engine. To avoid damage to the

unit, put oil in the crankcase prior to

starting the unit.

This unit is supplied with one 2.03 fl.oz.

(60 ml) bottle of SAE 30 SF, SG, SH oil

(Fig. 4).

NOTE: Save the empty oil bottle. It can

be used to measure the correct

amount during future oil changes. See

Changing the Oil.

1. Unscrew the top of the bottle of oil

and remove the paper seal covering

the opening. Replace the top and cut

the tip off the funnel spout (Fig. 4).

2. With the unit on a flat level surface,

remove the oil plug (Fig. 5).

3. Pour the entire bottle of oil into the

oil fill hole (Fig. 6).

NOTE: Never add oil to the fuel or fuel

tank.

4. Wipe up any oil that may have spilled

and reinstall the oil fill plug.

Check oil before each use and change

as needed. Refer to Checking the Oil

Level.

RECOMMENDED FUEL TYPE

Fig. 4

Oil Plug_

Fig. 5

........ Oil Fill Hole

Fig. 6

Old fuel is the primary reason for poor unit performance. Be sure to use

fresh, clean, unleaded gasoline.

NOTE: This is a four cycle engine. In order to avoid damage to the unit, do

not mix oil with gasoline.

Definition of Blended Fuels

WARNING: DO NOT USE E85 FUEL IN THIS UNIT. It has

been proven that fuel containing greater than 10% ethanol will

likely damage this engine and void the warranty.

Today's fuels are often a blend of gasoline and oxygenates such as ethanol,

methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as

1% water in the fuel can form acids when stored. Use fresh fuel (less than 30

days old), when using alcohol-blended fuel.

Using Blended Fuels

If choosing to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

Always use fresh unleaded gasoline

Use the fuel additive STA-BIL® or an equivalent

.Drain tank and run the engine dry before storing unit

Using Fuel Additives

The use of fuel additives, such as STA-BIL® Gas Stabilizer or an equivalent,

will inhibit corrosion and minimize the formation of gum deposits. Using a

fuel additive can keep fuel from forming harmful deposits in the carburetor

for up to six (6)months. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel

according to the instructions on the fuel additive container. NEVER add fuel

additives directly to the unit's gas tank.

WARNING: Gasoline is extremely flammable. Ignited vapors

may explode. Always stop the engine and allow it to cool before

filling the fuel tank. Do not smoke while filling the tank. Keep

sparks and open flames at a distance from the area.

FUELING THE UNIT

WARNING: Add fuel in a clean, level and well ventilated

outdoor area. Wipe up any spilled fuel immediately. Avoid creating

a source of ignition for spilled fuel. Do not start the engine until

fuel vapors dissipate.

1. Remove the fuel cap (Fig. 7).

WARNING: Remove fuel cap slowly to avoid injury from fuel

spray. Never operate the unit without the fuel cap securely in place.

2. Place the gas container's spout into

the fill hole on the fuel tank and fill.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have

spilled.

4. Reinstall the fuel cap. FuelTank

5. Move the unit at least 30 ft. (9.1 m)

from the fueling source and site

before starting the engine.

NOTE: Dispose of any old gasoline in Fig.7

accordance with federal, state and local regulations.

WARNING: Operate this unit only in a well-ventilated outdoor

area. Carbon monoxide exhaust fumes can be lethal in a

confined area.

WARNING: Avoid accidental starting. Make sure to be in the

starting position when pulling the starter rope (Fig. 10). To avoid

serious injury, the operator and unit must be in a stable position

while starting.

NOTE: This unit has the Incredi-Pull TM starting system, which significantly

reduces the effort required to pull the starter rope.

STARTING INSTRUCTIONS

NOTE: When starting the unit, make sure

it is not directed at bystanders or

loose debris.

1. Check the oil level in the crankcase.

Refer to Checking the Oil Level.

2. Fill the fuel tank with fresh, clean

unleaded gasoline. Refer to Fueling

the Unit.

NOTE: There is no need to turn the unit

on. The On/Off Switch is in the ON ( I)

position at all times.

3. Fully press and release the primer

bulb 10 times, slowly. Some amount

of fuel should be visible in the primer

bulb (Fig. 9). If fuel cannot be seen in

the bulb, press and release the bulb

until fuel is visible.

4. Move the choke lever to Position 1

(Fig. 9).

NOTE: The unit should be started in idle.

Do not squeeze the trigger until step

8 (Fig. 8).

5. Do not squeeze the trigger. Crouch

in the starting position (Fig. 10).

Pull the starter rope 5 times in a

controlled motion.

6. Do not squeeze the trigger. Move

the choke lever to Position 2 (Fig. 9).

7. Do not squeeze the trigger. Pull the

starter rope 3-5 times in a controlled

motion to start the engine.

On/Off Switch

Fig. 8

C"eOe":

Primer Bulb

Fig. 9

Starting

Fig. 10

8. Squeeze and hold the trigger, or press down the cruise control (Fig. 8),

and allow the engine to warm up for 30 to 60 seconds.

9. Continue to squeeze the trigger. Move the choke lever to Position 3 (Fig.

9) and continue warming the engine for an additional 60 seconds. The

unit may be used during this time.

IE.. the engine does not start, go back to step 3.

IF,..theenginefailstostartafterafewattempts,movethechokeleverto

Position3andpullthestarterrope3-8timesinacontrolledmotion.The

engineshouldstart.Ifnot,repeat.

IFWARM...Iftheengineisalreadywarm,gobacktostep6.

STOPPING INSTRUCTIONS

1. Release your hand from the trigger. Allow the engine to cool down by idling.

2. Press and hold the On/Off switch in the OFF (O) position until the unit

comes to a complete stop (Fig. 8).

NOTE: This unit can use a Speed Start TM Accessory!

Please refer to the Speed Start TM accessory operator's manual for proper

use of this feature. (Items Sold Separately! Refer to page 8 of this manual

for more information about these Speed Start TM accessories.)

STARTING INSTRUCTIONS

NOTE: When starting the unit, make sure it is not directed at bystanders or

loose debris.

1. Check the oil level in the crankcase. Refer to Checking the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline. Refer to Fueling the

Unit.

NOTE: There is no need to turn the unit on. The On/Oft Switch is in the ON ( I)

position at all times.

3. Fully press and release the primer bulb 10 times, slowly. Some amount of

fuel should be visible in the primer bulb (Fig. 9). If fuel cannot be seen in

the bulb, press and release the bulb until fuel is visible.

4. Move the choke lever to Position 1 (Fig. 9).

NOTE: The unit should be started in idle. Do not squeeze the trigger until

step 8 (Fig. 8).

5. Crouch in the starting position (Fig. 10). Insert the Speed Start TM

accessory into the Speed Start TM port on the side of the unit (Fig. 25).

Refer to the Operation section of the Speed Start TM accessory operator's

manual.

6. Do not squeeze the trigger. Run the Speed Start TM accessory for 2

seconds.

7. Do not squeeze the trigger, Move the choke lever to Position 2 (Fig. 9).

8. Do not squeeze the trigger, Run the Speed Start TM accessory in

intervals no longer than 2 seconds each until the unit starts.

9. Remove the Speed Start TM accessory from the unit.

10. Squeeze and hold the trigger, or press down the cruise control (Fig. 8),

and allow the engine to warm up for 30 to 60 seconds.

11. Continue to squeeze the trigger. Move the choke lever to Position 3 (Fig. 9)

and continue warming the engine for an additional 60 seconds. The unit may

be used during this time.

IF,..the engine does not start, go back to step 3.

IF,..the engine fails to start after a few attempts, move the choke lever to

Position 3 and squeeze the throttle control. Run the Speed Start TM

accessory in intervals no longer than 2 seconds each until the unit starts.

IF WARM... If the engine is already warm, go back to step 7.

STOPPING INSTRUCTIONS

1. Release your hand from the trigger. Allow the engine to cool down by idling.

2. Press and hold the On/Off switch in the OFF (O) position until the unit

comes to a complete stop (Fig. 8).

HOLDING THE BLOWER

Before operating the unit, stand in the

operating position and check for the

following:

• The unit is in the right hand and on

the right side of the body. Do not

block the air intake which will affect

the unit's performance (Fig. 11).

• If the conditions are dusty, the

operator is wearing a dust mask or

face mask

• The unit is in good working condition

• The tubes are in place and secure

OPERATING TIPS

Fig. 11

Using the Variable Speed Cruise Control

For longer periods of operation and to

eliminate possible finger fatigue.

1. Move the variable speed cruise

control toward the FAST position to

incrementally increase or maintain

the unit's engine speed (Fig. 12).

When the variable speed cruise

control is pressed, the trigger will

recede into the handle.

To decrease engine speed, move the

variable speed cruise control to the

Cruise

Control _ _SLOW

Fig. 12

SLOW position and the trigger will return to idle (Fig. 12).

Other Tips

• Always use a firm grip when holding the unit.

• To reduce the risk of hearing loss, hearing protection is required.

• Operate power equipment only at reasonable hours when people might

not be disturbed. Comply with times listed in local ordinances. Usual

recommendations are 9:00 am to 5:00 pm, Monday through Saturday.

• To reduce noise levels, operate the unit at the lowest possible speed to

do the job.

• Use rakes and brooms to loosen debris before blowing.

• Watch for bystanders, open windows or cars; blow debris safely away.

• Use the curved tube extension so the unit can work closer to the ground.

• Clean up after using blowers and other equipment. Dispose of debris

appropriately.

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in

the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If

unsure about these procedures take the unit to Sears or other qualified

service dealer. Call 1-800-4-MY-HOME® for more information.

NOTE: Maintenance, replacement, or repair of the emission control devices

and system may be performed by a Sears or other qualified service dealer.

Call 1-800-4=MY=HOME® for more information.

NOTE: Please read the EPA statement that came with the unit for a complete

listing of terms and coverage for the emissions control devices, such as

the spark arrestor, muffler, carburetor, etc.

FREQUENCY MAINTENANCE REQUIRED SEE

Every 10 hours Clean and oil air filter p. 7

After 1st 10 Change oil p. 7

hours Check rocker arm to valve clearance and adjust p. 7

Every 40 hours Change oil p. 7

Check rocker arm to valve clearance and adjust p. 7

Check spark plug condition and gap p. 8

CHECKINGTHE OiL LEVEL

The importance of checking and

maintaining the proper oil level in the

crankcase cannot be overemphasized.

Check oil before each use:

1. Stop the engine and allow oil to drain

into the crankcase.

2. Place the engine on a level surface.

3. Clean the area around the oil plug

before removing it. Keep dirt, grass

clippings, and other debris out of the

engine.

4. Remove the oil plug (Fig. 14).

5. Look into the oil fill hole (use a

flashlight if needed). The oil should

be just touching the innermost

thread (Fig. 13).

6. If the oil level is not touching the

innermost thread on the oil fill hole,

add a small amount of oil to the oil

fill hole and recheck (Fig. 13). Repeat

this procedure until the oil level

reaches the innermost thread on the

oil fill hole.

NOTE: Do not overfill the unit.

NOTE: Make sure the O-ring is in place

on the oil plug when checking and

changing the oil (Fig. 14).

CHANGING THE OIL

Change the oil while the engine is still

warm. The oil will flow freely and carry

away more impurities.

1. Remove the oil fill plug.

2. Pour the oil out of the oil fill hole and

into a container by tipping the unit

to a vertical position (Fig. 15). Allow

ample time for complete drainage.

3. Wipe up any oil residue on the

unit and clean up any oil that may

have spilled. Dispose of the oil

according to federal, state and local

regulations.

4. Refill the crankcase with 2.03 fluid

ounce (60 ml) of SAE 30 SF, SG, SH

oil (Fig. 17).

NOTE: Use the bottle and spout saved

from initial use to measure the

correct amount of oil. The fill line

on the bottle's label measures

approximately 2.03 ounces (60 ml)

(Fig. 16).

5. Check the level, See Checking the

0il Level.

6. Once full, replace the oil plug.

AIR FILTER MAINTENANCE

()il Fill Line-

Fig. 13

7. To reinstall the air filter cover, position the hooks on the right side of the

air filter cover into the slots at the right side of the back plate (Fig. 18).

8. Swing the cover to the left and press closed so the air filter cover tab

snaps into the slot on the back plate (Fig. 18).

IDLE SPEED ADJUSTMENT

The idle speed of the engine is adjustable. An idle adjustment screw is

between the air filter cover and the engine starter housing (Fig. 19).

NOTE: Careless adjustments can seriously damage to the unit. A Sears or

other qualified service dealer should make carburetor adjustments.

If, after checking the fuel and cleaning the air filter, the engine still will not

O-Ring

Oil Fill HoI__

Fig. 14

Fig. 15

Fill Level 4c_Y_°'°* °_'_

idle, adjust the idle speed screw as follows:

Start the engine and warm up

according to the Starting/Stopping

Instructions.

Release the trigger and let the engine

idle. If the engine stops, insert a

small Phillips screwdriver in between

the Air Filter Cover and the Engine

Cover (Fig. 19). Turn the idle speed

screw 1/8 of a turn clockwise at a

time until the engine idles smoothly.

Checking the fuel, cleaning the air filter,

Fig. 16

T-

Fig. 17

ldle AsdjrUeStwme nt

Fig. 19

Cleaning the Air Filter

WARNING: Toavoid serious personalinjury,alwaysturn the

unit off and allow it to cool before cleaning or maintaining it.

Failure to maintain the air filter will VOID

the warranty.

1. To open the air filter cover, push

the tab on the left side of the cover

inward and pull the air filter cover

slightly out and to the right (Fig. 18).

2. Remove the air filter (Fig. 18).

3. Wash the filter in detergent and

water. Making sure to rinse the filter Air Filter AirFlit,

thoroughly and allow it to dry. Fig.18

4. Lightly coat the filter with clean SAE

30 motor oil.

5. Squeeze the filter to spread and remove excess oil.

6. Replace the filter.

NOTE: Operating the unit without the air filter will VOID the warranty.

Tab

•Cover

and adjusting the idle speed should solve most engine problems. If not and

all of the following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

take the unit to a Sears or other qualified service dealer.

ROCKER ARM CLEARANCE

WARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

This adjustment requires disassembly

of the engine. If you feel unsure or

unqualified to perform this, take the

unit to a Sears or other qualified service

dealer.

The engine must be cold when

checking or adjusting the rocker arm

clearance.

This task should be performed

inside, in a clean, dust free area.

1. Remove the 8 engine cover screws

with the appropriate tool (Fig. 20),

then remove the cover.

NOTE: Make sure to store the screws so

that they can be reinstalled into their

original holes.

2. Disconnect the spark plug wire.

3. Clean dirt from around the spark

plug and rocker arm cover.

Remove the spark plug from the

cylinder by turning a 5/8 in. socket

counterclockwise.

Scows

Fig. 20

Rocker ! _-'X_

C ?r ....

Fig. 21

Adjustment Nut Rocker Arm

4. Remove the screw holding the rocker %" . .

arm cover with the appropriate tool

(Fig. 21). Remove the rocker arm _>( o°.i__.. mm

cover and gasket.

5 Turn the flywheel slowly to bring the

i piston to the top of its travel (known _

as top dead center). Check that: ,n...... X

The piston is at the top of its travel Feeler'Gauge} Valve

Stem

by looking in the spark plug hole Fig,22

(Fig. 21)

• Both rocker arms move freely, and both valves are closed.

If these statements are not true, repeat this step.

6. Slide the feeler gauge between the rocker arm and the valve return

spring. Measure the clearance between the valve stem and rocker arm

(Fig. 22). Measure both the intake and exhaust valves.

The recommended clearance for both intake and exhaust is .003 -.006 in.

(.076 - 0.152 mm). Use a standard automotive .005 in. (0.127 mm) feeler

gauge. The feeler gauge should slide between the rocker arm and valve stem

with a slight amount of resistance, without binding (Fig. 22).

7. Iftheclearanceisnotwithinspecification:

a. Turntheadjustingnutusinga5/16inch(8mm)wrenchornutdriver(Fig.22).

• Toincreaseclearance,turntheadjustingnutcounterclockwise.

• Todecreaseclearance,turntheadjustingnutclockwise.

b. Recheckbothclearances,andadjustasnecessary.

8. Reinstalltherockerarmcoverusinganewgasket(Fig.21).Torquethe

screwto:20-30in.lb(2.2-3.4N.m).

9. Checkthesparkplugandreinstall.SeeReplacing the Spark Plug.

10. Reinstall the spark plug wire.

11. Reinstall the engine cover. Check alignment of the cover before

tightening the screws. Tighten screws.

NOTE: Make sure that the screws are reinstalled into their original holes (Fig.

20).

REPLACING THE SPARK PLUG

Use a replacement part number 753-05784 or Champion® spark plug

#RDZ4H. The correct spark gap is 0.025 in. (0.635 mm).

1. Stop the engine and allow it to cool.

2. Open the spark plug cover (Fig. 23).

3. Grasp the plug wire firmly and pull the cap from the spark plug.

4. Clean dirt from around the spark plug. Remove the spark plug from the

cylinder head by turning a 5/8 in. socket counterclockwise.

WARNING: De not sand blast, scrape or clean spark plug

electrodes. Grit in the engine could damage the cylinder.

5. Replace cracked, fouled or dirty

spark plug. Set the spark gap at

0.025 in. (0.635 mm) using a feeler

gauge (Fig. 24).

6. Install a correctly-gapped spark plug

in the cylinder head. Turn the 5/8 in.

socket clockwise until snug.

If using a torque wrench, torque to:

110-120 in.,ib. (12.3=13.5 N,m)

Do not overtighten.

7. Reinstall the spark plug cover.

Fig. 23

(O "t3255irnnm}_

Fig. 24

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as pine

and lemon, and solvents such as kerosene, can damage plastic housing or

handle. Wipe off any moisture with a soft cloth.

STORAGE

* Never store the unit with fuel in the tank where fumes may reach an open

flame or spark.

. Allow the engine to cool before storing.

. Lock up the unit to prevent unauthorized use or damage.

. Store the unit in a dry, well-ventilated area.

. Store the unit out of the reach of children.

LONG TERM STORAGE

1. Remove the fuel cap, tip the unit and drain the fuel into an approved

container.

NOTE: Do not use gasoline that has been stored for more than 30 days.

Dispose of old gasoline in accordance with federal, state and local

regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all

gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of high

quality motor oil into the cylinder. Pull the starter rope slowly to distribute

the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before

attempting to start the blower after storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old oil in

accordance with federal, state and local regulations.

5. Thoroughly clean the unit and inspect for any loose or damaged parts.

Repair or replace damaged parts and tighten loose screws, nuts or bolts.

The unit is ready for storage.

This unit can be started with an optional

Speed Start TM accessory (items sold

separately). Please contact your local

Craftsman retailer, call 1-800-4-MY-

HOME ®or visit www.craftsman.com

for more information. Speed Star_ M

PeG

Fig. 25'

item No. Description

316.85951 .............................. Plug-in Power Start

316.85952 ................................. Power Bit Start

PROBLEM

Primer bulb wasn't pressed enough

SOLUTION

Slowly press primer bulb 10 times

Fouled spark plug Replace or clean the spark plug

Improper idle speed Adjust according to the Idle Speed Adjustments section.

Fouled spark plug Replace or clean the spark plug

[!!

HELP?

o Find this and all_your other product manuals online.

o Get answers from our team of home experts.

Get a personalized maintenance,,,_ plan for your home. I

o Find information and tools to help with home projects.

[

b_ieu!_ht to yol,;t by Sea_'s

Engine Type .......................................................................................................................................................................................................... Air-Cooled, 4-Cycle

Displacement .............................................................................................................................................................................................................................. 25 cc

Operating RPM ..................................................................................................................................................................................................................... 7,000 rpm

Idle Speed RPM ...................................................................................................................................................................................................... 3,600 - 4,600 rpm

Blower Velocity ............................................................................................................................................................................................ up to 150 mph (240 kmh)

Blower Air Output ....................................................................................................................................................................................... up to 450 cfm (12.7 cmm)

Valve clearance .............................................................................................................................................................................. 0.003-0.006 in. (0.076-0.152 mm)

Spark Plug Gap ................................................................................................................................................................................................ 0.025 inch (0.635 mm)

Lubrication .......................................................................................................................................................................................................................... SAE 30 Oil

Crankcase Oil Capacity ............................................................................................................................................................................................... 2.03 oz (60 ml)

Fuel ....................................................................................................................................................................................................................................... Unleaded

Fuel Tank Capacity ........................................................................................................................................................................................................ 14 oz (414 ml)

Approximate Unit Weight (No fuel) .................................................................................................................................................................................. 11 Ibs. (5 kg)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without

notice.

REPAIR PROTECTION AGREEMENTS

Congratulations on making a smart purchase. Your new Craftsman@ product is designed and manufactured for years of dependable operation. But like all

products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.

Here is what the Repair Protection Plan Agreement includes:

[] Expert service by our 10,000 professional repair specialists

[] Llnlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product cannot be fixed

[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of preventive

maintenance checks

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's manual."

Once you purchase the Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or schedule a service

appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a full refund. Or a

prorated refund anytime after the product warranty period expires. Purchase you Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A. call 1=800=827=6655.

*Coverage in Canada varies on some items. For fuU details call Sears Canada at 1=800=361=6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call

1=800=4=MY=HOME®.

Manual del Operador

CRRFrSMRN

SOPLADORA MANUAL

con capacidad de arranque

el6ctrico ymotor de 4tiempos

Model No. 316.794711

INCREDI.PULL

UNBELIEVABLE STARTING E A S E

• SEGURIDAD

• ENSAMBLAJE

•OPERACION

• MANTENIMIENTO

LISTA DE PIEZAS

PRECAUCION: Antes de utilizar

este producto, lea este manual

y comprenda todas las reglas

de seguridad einstrucciones

de operaci6n.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visite nuestro sitio web: www.craftsman.com

769-08053 POO 03/12

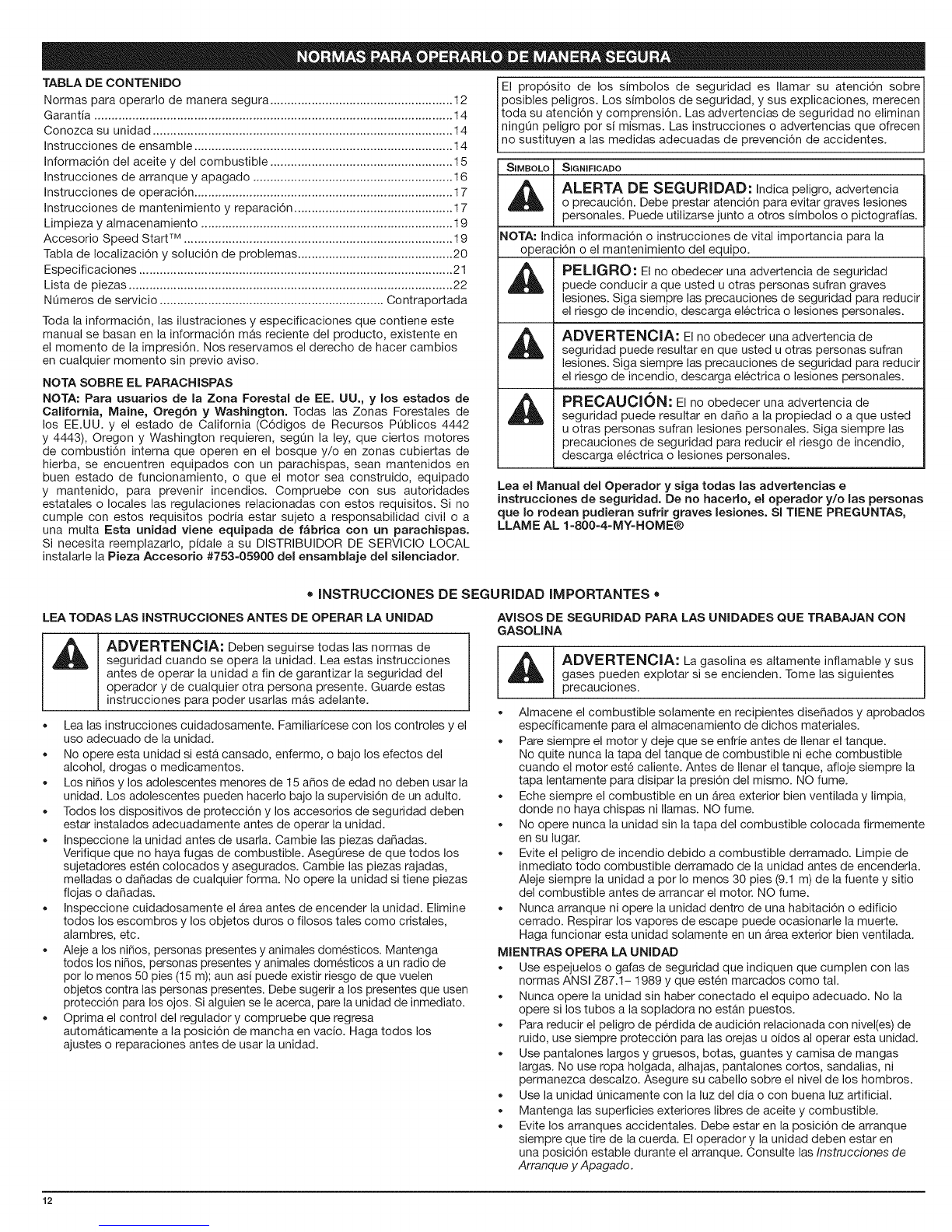

TABLA DE CONTENIDO

Normas para operarlo de manera segura ..................................................... 12

Garantia ........................................................................................................ 14

Conozca su unidad ....................................................................................... 14

Instrucciones de ensamble ........................................................................... 14

Informaci6n del aceite y del combustible ..................................................... 15

Instrucciones de arranque y apagado .......................................................... 16

Instrucciones de operaci6n ........................................................................... 17

Instrucciones de mantenimiento y reparaci6n .............................................. 17

Limpieza y almacenamiento ......................................................................... 19

Accesorio Speed Start TM .............................................................................. 19

Tabla de Iocalizaci6n y soluci6n de problemas ............................................. 20

Especificaciones ........................................................................................... 21

Lista de piezas .............................................................................................. 22

NOmeros de servicio ................................................................. Contraportada

Toda la informaci6n, las ilustraciones y especificaciones que contiene este

manual se basan en la informaci6n mas reciente del producto, existente en

el momento de la impresi6n. Nos reservamos el derecho de hacer cambios

en cualquier momento sin previo aviso.

NOTA SOBRE EL PARACHISPAS

NOTA: Para usuarios de la Zona Forestal de EE. UU., y los estados de

California, Maine, Oreg6n y Washington. Todas las Zonas Forestales de

los EE.UU. y el estado de California (C6digos de Recursos POblicos 4442

y 4443), Oregon y Washington requieren, segOn la ley, que ciertos motores

de combusti6n interna que operen en el bosque y/o en zonas cubiertas de

hierba, se encuentren equipados con un parachispas, sean mantenidos en

buen estado de funcionamiento, o que el motor sea construido, equipado

y mantenido, para prevenir incendios. Compruebe con sus autoridades

estatales o locales las regulaciones relacionadas con estos requisitos. Si no

cumple con estos requisitos podria estar sujeto a responsabilidad civil o a

una multa Esta unidad viene equipada de fabrica con un parachispas.

Si necesita reemplazarlo, pidale a su DISTRIBUIDOR DE SERVICIO LOCAL

instalarle la Pieza Accesorio #753=05900 del ensamblaje del silenciador.

El prop6sito de los simbolos de seguridad es Ilamar su atenci6n sobre

posibles peligros. Los simbolos de seguridad, y sus explicaciones, merecen

toda su atenci6n y comprensi6n. Las advertencias de seguridad no eliminan

ningQn peligro pot si mismas. Las instrucciones o advertencias que ofrecen

no sustituyen alas medidas adecuadas de prevenci6n de accidentes.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD: Indica peligro, advertencia

o precauci6n. Debe prestar atenci6n para evitar graves lesiones

personales. Puede utilizarse junto a otros simbolos o pictografias.

NOTA: Indica informaci6n o instrucciones de vital importancia para la

operaci6n o el mantenimiento del equipo.

PELIGRO: El no obedecer una advertencia de seguridad

puede conducir a que usted u otras personas sufran graves

lesiones. Siga siempre las precauciones de seguridad para reducir

el riesgo de incendio, descarga electrica o lesiones personales.

ADVERTENCIA: El no obedecer una advertencia de

seguridad puede resultar en que usted u otras personas sufran

lesiones. Siga siempre las precauciones de seguridad para reducir

el riesgo de incendio, descarga electrica o lesiones personales.

PRECAUCK)N: El no obedecer una advertencia de

seguridad puede resultar en dafio a la propiedad o a que usted

u otras personas sufran lesiones personales. Siga siempre las

precauciones de seguridad para reducir el riesgo de incendio,

descarga electrica o lesiones personales.

Lea el Manual del Operador y siga todas las advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o las personas

que Io rodean pudieran sufrir graves lesiones. Sl TIENE PREGUNTAS,

LLAME AL 1=800=4=MY=HOME®

• INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

ADVERTENClA: Deben seguirse todas las normas de

seguridad cuando se opera la unidad. Lea estas instrucciones

antes de operar la unidad a fin de garantizar la seguridad del

operador y de cualquier otra persona presente. Guarde estas

instrucciones para poder usarlas m&s adelante.

• Lea las instrucciones cuidadosamente. Familiaricese con los controles y el

uso adecuado de la unidad.

• No opere esta unidad siesta cansado, enfermo, o bajo los efectos del

alcohol, drogas o medicamentos.

• Los nifios y los adolescentes menores de 15 afios de edad no deben usar la

unidad. Los adolescentes pueden hacerlo bajo la supervisi6n de un adulto.

• Todos los dispositivos de protecci6n y los accesorios de seguridad deben

estar instalados adecuadamente antes de operar la unidad.

• Inspeccione la unidad antes de usarla. Cambie las piezas dafiadas.

Verifique que no haya fugas de combustible. AsegQrese de que todos los

sujetadores est_n colocados y asegurados. Cambie las piezas rajadas,

melladas o da_adas de cualquier forma. No opere la unidad si tiene piezas

flojas o da_adas.

• Inspeccione cuidadosamente el area antes de encender la unidad. Elimine

todos los escombros y los objetos duros o filosos tales como cristales,

alambres, etc.

Aleje a los nifios, personas presentes y animales domesticos. Mantenga

todos los nifios, personas presentes y animales domesticos a un radio de

por Io menos 50 pies (15 m); aun asi puede existir riesgo de que vuelen

objetos contra las personas presentes. Debe sugerir a los presentes que usen

protecci6n para los ojos. Si alguien se le acerca, pare la unidad de inmediato.

• Optima el control del regulador y compruebe que regresa

automaticamente a la posici6n de mancha en vacio. Haga todos los

ajustes o reparaciones antes de usar la unidad.

AVISOS DE SEGURIDAD PARA LAS UNIDADES QUE TRABAJAN CON

GASOLINA

ADVERTENCIA: La gasolina es altamente inflamable y sus

gases pueden explotar si se encienden. Tome las siguientes

precauciones.

• AImacene el combustible solamente en recipientes disefiados y aprobados

especificamente para el almacenamiento de dichos materiales.

• Pare siempre el motor y deje que se enfrie antes de Ilenar el tanque.

No quite nunca la tapa del tanque de combustible ni eche combustible

cuando el motor est_ caliente. Antes de Ilenar el tanque, afloje siempre la

tapa lentamente para disipar la presi6n del mismo. NO fume.

• Eche siempre el combustible en un area exterior bien ventilada y limpia,

donde no haya chispas ni llamas. NO fume.

• No opere nunca la unidad sin la tapa del combustible colocada firmemente

en su lugar.

• Evite el peligro de incendio debido a combustible derramado. Limpie de

inmediato todo combustible derramado de la unidad antes de encenderla.

Aleje siempre la unidad a pot Io menos 30 pies (9.1 m) de la fuente y sitio

del combustible antes de arrancar el motor. NO fume.

• Nunca arranque ni opere la unidad dentro de una habitaci6n o edificio

cerrado. Respirar los vapores de escape puede ocasionarle la muerte.

Haga funcionar esta unidad solamente en un area exterior bien ventilada.

MIENTRAS OPERA LA UNIDAD

• Use espejuelos o gafas de seguridad que indiquen que cumplen con las

normas ANSI Z87.1- 1989 y que est_n marcados como tal.

• Nunca opere la unidad sin haber conectado el equipo adecuado. No la

opere si los tubos a la sopladora no estan puestos.

• Para reducir el peligro de perdida de audici6n relacionada con nivel(es) de

ruido, use siempre protecci6n para las orejas u oidos al operar esta unidad.

• Use pantalones largos y gruesos, botas, guantes y camisa de mangas

largas. No use ropa holgada, alhajas, pantalones cortos, sandalias, ni

permanezca descalzo. Asegure su cabello sobre el nivel de los hombros.

• Use la unidad Qnicamente con la luz del dia o con buena luz artificial.

• Mantenga las superficies exteriores libres de aceite y combustible.

• Evite los arranques accidentales. Debe estar en la posici6n de arranque

siempre que tire de la cuerda. El operador y la unidad deben estar en

una posici6n estable durante el arranque. Consulte las Instrucciones de

Arranque y Apagado.

Mientras el motor este funcionando, no coloque el equipo sobre ninguna

superficie, excepto sobre un area limpia y s61ida. La toma de aire pudiera

recoger residuos tales como gravilla, arena, polvo, hierba, etc., los que

luego sedan lanzados pot la abertura de descarga, da_ando de esta

forma la unidad, la propiedad, u ocasionar lesiones graves alas personas

presentes o al operador.

Use la herramienta correcta. Use esta herramienta solamente para el

prop6sito previsto.

No fuerce el equipo. El equipo funcionara mejor y con menos probabilidad

de accidentes a la velocidad para la que fue dise_ado.

No intente alcanzar demasiado lejos ni Io use desde superficies inestables

como escaleras, arboles, pendientes pronunciadas, techos, etc. Mantenga

siempre la posici6n y el equilibrio adecuados.

Sostenga siempre la unidad con firmeza cuando la est6 operando.

Mantenga las manos, lacara y los pies lejos de todas las partes m6viles.

No toque nitrate de detener el impelente cuando este girando. No opere

la unidad sin tener los protectores en su lugar.

No ponga ningOn objeto en las aberturas. No opere la unidad si alguna

de las aberturas esta obstruida; mant6ngala libre de mugre, residuos y

cualquier otra cosa que pueda reducir el flujo de aire.

No toque el motor ni el silenciador. Estas partes se calientan mucho durante

el funcionamiento y se mantienen asi aun despues de apagarse la unidad.

No opere el motor a una velocidad mayor que la necesaria para realizar el

trabajo. No ponga a funcionar el motor a alta velocidad si no Io esta.usando.

Apague siempre el motor cuando demote el corte o cuando camine de un

lugar a otro.

Apague el motor para realizar el mantenimiento, reparaciones o para

instalar o quitar los tubos del soplador. Para evitar el contacto con las

aspas giratorias, se debe parar la unidad y esperar a que el impelente no

d6 mas vueltas.

Si golpea o se enreda con un objeto extra,o, pare el motor de inmediato y

compruebe si ha habido algOn da_o. No ponga a funcionar el equipo antes

de reparar el da_o. No opere la unidad si tiene piezas flojas o da_adas.

Use Onicamente piezas de repuesto y accesorios del fabricante original

para esta unidad. Se encuentran disponibles en el distribuidor autorizado.

El uso de piezas o accesorios que no sean genuinos puede ocasionarle

lesiones graves al usuario o da_ar la unidad y anular la garantia.

Para evitar el peligro de incendio, reemplace el silenciador y parachispas

defectuosos. Mantenga el motor y el silenciador sin hierbas, hojas, grasa

excesiva, e incrustaciones de carb6n.

No use nunca esta unidad para rociar productos quimicos, fertilizantes ni

otras sustancias que puedan contener materiales t6xicos.

No apunte nunca la sopladora hacia personas presentes, animales,

ventanas o autom6viles.

OTRAS ADVERTENCIAS DE SEGURIDAD

No guarde nunca la unidad con combustible en el tanque, ni dentro de

un edificio donde las emanaciones puedan alcanzar una llama viva (luces

pilotos, etc.) o chispas (interruptores, motores electricos, etc.).

Espere a que el motor se enfrie antes de guardar o transportar la unidad.

Cerci6rese de que la unidad est_ segura al transportarla.

•Guarde la unidad en un lugar seco, ya sea bajo Ilave o en un sitio alto, a

fin de evitar que sea utilizado por personas no autorizadas o que se dare.

Mantengala fuera del alcance de los ni_os.

•No moje nunca ni rocie la unidad con agua ni con ningOn otro liquido.

Mantenga las manijas secas, limpias y sin residuos. Limpie launidad

despues de cada uso, lea las Instrucciones de Limpieza yAImacenamiento.

•Guarde estas instrucciones. ConsQltelas con frecuencia y utilicelas para

enseRar a otros usuarios. Si le presta esta unidad a alguien, prestele

tambien estas instrucciones.

NOTA ESPECIAL" LA EXPOSICION ALAS VIBRACIONES POR EL USO

PROLONGADO DE HERRAMIENTAS MANUALES CON MOTORES DE

GASOLINA PODRIA OCASlONAR DANOS A LOS VASOS SANGUINEOS O

NERVIOS DE LOS DEDOS, MANOS Y ARTICULACIONES DE PERSONAS

PROPENSAS A PROBLEMAS CIRCULATORIOS O INFLAMACIONES

ATIPICAS. Su uso prolongado en climas frios se ha relacionado con danos

alas venas de otras personas por el contrario, sanas. Si se presentan

sintomas como entumecimiento, dolor, perdida de fuerza, cambios en el

color o textura de la piel o perdida de sensibilidad en los dedos, las manos

o las articulaciones, suspenda el uso de la herramienta y busque atenci6n

medica. Un sistema anti vibratorio no garantizaria evitar estos problemas.

Los usuarios que operan habitualmente herramientas motorizadas deben

monitorear de cerca su estado de salud y las condiciones de la herramienta.

GUARDE ESTAS INSTRUCCIONES

•SJMBOLOS INTERNACIONALES Y DE SEGURIDAD •

Este manual del operador describe simbolos y pictografias internacionales y de seguridad que posiblemente aparezcan en este producto. Lea el manual del

operador para obtener informaci6n completa acerca de la seguridad, el ensamblaje, la operaci6n, el mantenimiento y la reparaci6n.

SIMBOLO SIGNIFICABO SIMBOLO SIGNIFICADO

GARANTIA TOTAL POR 2AI_IOS DE CRAFTSMAN

Este producto se garantiza POR 2 ANOS a partir de la fecha de compra, contra defectos en el material o en la mano de obra. Un producto defectuoso se

reparara sin costo alguno o se remplazara si no es posible repararlo.

Para conocer los detalles de la cobertura de garantia para la reparaci6n o reemplazo, visite el sitio web: www.craftsman.com

Esta garantJa cubre SOLAMENTE defectos en el material omano de obra. La cobertura de la garantJa NO incluye:

• Los articulos consumibles que se desgasten debido al uso normal dentro del periodo de garantia, como filtros de aire o bujias.

•Dados que ocurran al producto como resultado de intentos de modificaci6n o reparaci6n por parte del usuario, o que sean causados por accesorios del producto.

• Reparaciones necesarias debidas a accidente o falla en el funcionamiento, o pot no mantener el producto de acuerdo con todas las instrucciones provistas.

• El mantenimiento preventivo, o reparaciones necesarias debido a mezcla incorrecta de combustible, o a combustible viejo o contaminado.

Esta garantia es nula si este producto se utiliza alguna vez durante la prestaci6n de servicios de tipo comercial o si se le alquila a otra persona. Esta garantia le

confiere a usted derechos legales especificos y usted puede tenet otros derechos que varian de un estado a otto.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

APLICACIONES Interrupter de Agarre

* Limpieza de patios, garajes, entrada de autos, p6rticos, Eneendidoy

terrazas, aceras, derredores de muros, cercas y otros Apagado Gatillo

SE NECESITAN HERRAMIENTAS:

* Destornillador piano Control de erucero

Tapa de la bujia

Tubo superior de la sopladora

Tube inferior de la

sopladora (recto) --

Tap6n de aceite

Agarre de la euerda

de arranque

Tubo inferior de la

sopladora (curve)

Pera del

cebador Tapa del filtro

de aire

pa del

tanque de

combustible

ENSAMBLAR LA UNIDAD Salidadeia 3. Gire el tubo inferior de la sopladora

Instalar el tube superior de la sopladora

1. Alinee el saliente del extremo del

tubo superior de la sopladora con la

ranura de tope en el extremo inferior

de la salida de la sopladora (Fig. 1).

2. Inserte el tubo superior de la

sopladora en la salida de la

sopladora (Fig. 1).

3. Gire el tubo superior de la sopladora

en el sentido de las agujas del reloj

hasta que trabe en su sitio (Fig. 1).

Instalar el tube inferior de la sopladora

1. Alinee la ranura de tope que esta

en el extreme de arriba del tubo

inferior de la sopladora con el

saliente al final del tubo superior de

la sopladora (Fig. 2).

2. Ponga el tubo inferior sobre el tubo

superior de la sopladora (Fig. 2).

sopladora

Tube _,

superior de la

sopladora

Tubo superior

de la

Tube

inferior de la

sopladora

Ranura de tope

Saliente

Fig. 1

Saliente

Ranura de

tope

Fig, 2

en el sentido de las agujas del reloj Trabadel

hasta que apriete (Fig. 2). tubo ---------_

Quitar el tube superior de la sopladora

1. Sujete la unidad firmemente.

2. Inserte un destornillador piano en el

cierre del tube. Gire el destornillador

1/4 de vuelta en sentido contrario a

las agujas del reloj y dejelo ahi (Fig. 3).

3. Sujete el tubo superior de la Fig.3

sopladora y girelo en sentido contrario alas agujas del reloj (Fig. 3).

4. Saque el tubo superior de la salida de la sopladora.

Quitar el tubo inferior de la sopladora

1. Sujete firmemente el tube superior de la sopladora.

2. Sujete el tubo inferior de la sopladora y girelo en sentido contrario alas

agujas del reloj hasta destrabarlo del tubo superior.

3. Saque el tubo inferior del tubo superior de la sopladora.

TIPO DE ACEITE RECOMENDADO

ADVERTENCIA: EL LLENAR DEMASIADO EL CARTER DEACEITE PUEDE CAUSAR LESIONES PERSONALES GRAVES.

Revise y mantenga el nivel de aceite adecuado en el carter; es

importante y no se puede exagerar la importancia. Verifique el

aceite antes de cada use y c&mbielo segOn sea necesario.

Vea la secci6n Cambio de aceite.

El use de un aceite del tipo y peso correctos en el c&rter es extremadamente

importante. Verifique el aceite antes de cada use y cambie el aceite con

frecuencia. Si no usa el aceite correcto, o utiliza aceite sucio, puede

ocasionar desgaste y fallas prematuras del motor.

Use un aceite de alta calidad SAE 30 de API (American Petroleum Institute)

de la categoria de servicio SF,SG, SH.

COMO ECHAR ACEITE EN EL CARTER: USO INIOlAL

NOTA: Esta unidad se envia sin aceite

en el motor. Para evitar que se daSe

la unidad, eche aceite en el carter

antes de arrancar la unidad.

Esta unidad se suministra con una

botella de 2.03 onzas fluidas (60 ml) de

aceite SAE 30 SF, SG, SH (Fig. 4).

NOTA: Guarde la botella de aceite

vacia. Puede utilizarse para medir

la cantidad correcta durante futures

cambios de aceite. Vea la secci6n

Cambio de aceite.

1. Desenrosque la tapa de la botella de

aceite y quite el sello de papel que

cubre la abertura. Vuelva a colocar

la tapa y corte la punta de la boquilla

del embudo (Fig. 4).

2. Con la unidad colocada en una

superficie plana nivelada, quite el

tap6n del recipiente de aceite (Fig. 5).

3. Vierta la botella de aceite completa en

el agujero de Ilenado de aceite (Fig. 6).

NOTA: Nunca eche aceite al combustible

ni al tanque de combustible.

4. Limpie todo el aceite que pueda

haberse derramado y vuelva a

instalar el tap6n del aceite.

Revise el aceite antes de cada use y

cada cambio, segOn sea necesario.

Consulte el tema Cdmo comprobar el

nivel de aceite.

TIPO DE COMBUSTIBLE

RECOMENDADO

Fig. 4

acelt_

Fig. 5

Agujero

de Ilenado

de aceite

Fig. 6

La principal causa de un funcionamiento inadecuado de la unidad es un

combustible viejo. AsegQrese de usar gasolina fresca, limpia y sin plomo.

NOTA: Este es un motor de cuatro tiempos. Para evitar da_ar la unidad, no

mezcle el aceite con la gasolina.

Befinicibn de combustibles mezclados

Uso de aditivos para el combustible

El uso de aditivos, como el estabilizador de gasolina STA-BIL® o un equivalente,

inhibir_, la corrosi6n y minimizar_, la formaci6n de dep6sitos de goma. El uso

de aditivos puede evitar que se formen dep6sitos daNinos en el carburador

par hasta sais (6) meses. Agregue 23 ml (0,8 de onza) de aditivo per gal6n de

combustible de acuerdo alas instrucciones del envase. No agregue NUNCA los

aditivos directamente al tanque de combustible de la unidad.

ADVERTENOIA: La gasolina es sumamente inflamable.

Los gases pueden explotar si se encienden. Detenga siempre

el motor y deje que se enfrie antes de Ilenar el tanque de

combustible. No fume mientras Ilena el tanque. Mantenga

alejadas del &rea las chispas y llamas expuestas.

COMO ABASTECER DE COMBUSTIBLE A LA UNIDAD

ADVERTENCIA: Eche el combustible en un &rea exterior

nivelada y bien ventilada. Limpie de inmediato todo el

combustible derramado. Evite el peligro de incendio debido a

combustible derramado. No arranque el motor hasta que no se

hayan disipado los vapores de combustible.

1. Quite la tapa del tanque de combustible (Fig. 7).

ADVERTENClA: Quite lentamente la tapa de combustible a

fin de evitar lesiones per salpicaduras. No opere nunca la unidad

sin la tapa del combustible colocada firmemente en su lugar.

2. Coloque la boquilla del dep6sito de

gasolina en el orificio de Ilenado en

el tanque de combustible, y Ilenelo.

NOTA: No rebose el tanque.

3. Limpie toda la gasolina que pueda

haberse derramado.

4. Vuelva a colocar la tapa de la gasolina.

5. Aleje siempre la unidad a por Io Tanquede

menos 30 pies (9.1 m) de la fuente combustible

y sitio de combustible antes de Fig.7

arrancar el motor.

NOTA: Deseche la gasolina vieja conforme a las regulaciones federales,

estatales y locales.

I_IADVERTENCIA: NO UTILICE GASOLINA E85

EN ESTA UNIDAD. Se ha demostrado que el combustible que

contiene mas de110% de etanol probablemente ocasionar&

da_os al motor y anular& la garantia.

Los combustibles actuales con frecuencia son una mezcla de gasolina y

oxigenados como el etanol, el metanol o el MTBE (eter). El combustible

mezclado con alcohol absorbe agua. Un porcentaje de agua tan peque_o

como un 1% en el combustible puede formar &cidos cuando esta guardado.

Cuando use combustible con mezcla de alcohol, utilice combustible fresco

(almacenado durante menos de 30 dias).

Uso de combustibles mezclados

Si decide usar un combustible mezclado, o no puede utilizar otro, le

recomendamos que tome las siguientes precauciones:

Use siempre una mezcla fresca de combustible segQn Io indica su manual

del operador

Use el aditivo especial de combustible STA-BIL® ouno similar

Drene el tanque y haga funcionar el motor en seco antes de guardar la

unidad

ADVERTENClA: Opere esta unidad solamente en un

&rea exterior bien ventilada. Las emanaciones de escape de

mon6xido de carbono pueden ser letales en un lugar cerrado.

ADVERTENCIA: Evite los arranques accidentales.

Cerci6rese de estar en la posici6n de arranque al tirar de la

cuerda (Fig. 10). A fin de evitar lesiones graves, el operador y la

unidad deben estar en una posici6n estable durante el arranque.

NOTA: Esta unidad utiliza el sistema de

arranque Incredi-Pulff M,que reduce

notablemente el esfuerzo necesario

para arrancar el motor.

INSTRUCCIONES DE ARRANQUE

NOTA: AI arrancar la unidad, asegOrese

de que no este dirigida hacia

personas presentes o residuos

sueltos.

1. Compruebe el nivel de aceite en

el carter. Consulte el tema Cdmo

comprobar el nivel de aceite.

2. Llene el tanque de combustible con

gasolina nueva, limpia y sin plomo.

Consulte Cdmo flenar la unidad de

combustible.

NOTA: No hay necesidad de arrancar la

unidad. El interrupter de Encendido

y Apagado esta en la posici6n

ENCENDIDO (I) en todo memento.

3. Oprima y suelte completamente

la pera del cebador 10 veces,

lentamente. Debera verse alguna

cantidad de combustible en la pera

del cebador (Fig. 9). Si no se ve

combustible en la pera, oprima la

pera hasta que se vea el combustible.

4. Coloque la palanca del obturador en

la Posicibn 1 (Fig. 9).

NOTA: La unidad debe arrancarse en

vacio. No apriete el gatillo hasta que

el paso 8 (Fig. 8).

Interruptor de Control de

E .... Z_ .... _t'l[o

Fig, 8

obturador

Pera del

cebador Fig, 9

Posici6n

anque

Fig. 10

5. No apriete el gatillo. Col6quese en la posici6n de arranque (Fig. 10).

Tire de la cuerda de arranque 5 veces en un movimiento controlado.

6. No apriete el gati[Io. Coloque la palanca del obturador en la Posici6n 2

(Fig. 9).

7. No apriete el gatillo. Tire de la cuerda de arranque 3 a 5 veces en un

movimiento controlado para arrancar el motor.

8. Apriete y sostenga el gatillo, o presione el control de crucero (Fig. 8), y

permitir que el motor se caliente durante 30 a 60 segundos.

9. Continuar oprime el gatillo. Mover la palanca del obturador a la Posici6n

3 (Fig. 9) y continuar el calentamiento del motor per un periodo adicional

de 60 segundos. La unidad se puede usar durante este tiempo.

Si... el motor no arranca, regrese al paso 3.

Si... el motor no arranca despues de unos cuantos intentos, coloque la

palanca del obturador en la Posici6n 3 y tire de la cuerda de arranque 3

a 8 veces en un movimiento controlado. El motor debe arrancar. Si no Io

hace, repita el procedimiento.

Sl ESTA CALIENTE... El motor ya esta caliente, regrese al paso 6.

INSTRUCCiONES DE PARADA

1. Libere el gatillo. Deje que el motor se enfrie dejandolo funcionar en

minima.

2. Oprima y mantenga oprimido el Control de encendido y apagado en la

posici6n APAGADO (O) hasta que el motor se detenga per complete (Fig. 8).

NOTA: En esta unidad se puede usar un accesorio Speed Start TM.

Para utilizar correctamente este dispositivo, consulte el manual del

operador del accesorio Speed Start TM. (iLos accesorios se venden

por separado! Para informarse mas sobre la compra de los accesorios

Speed Start TM, vaya a la pagina 19 de este manual).

iNSTRUCCIONES DE ARRANQUE

NOTA: AI arrancar la unidad, asegQrese de que no este dirigida hacia

personas presentes o residuos sueltos.

1. Compruebe el nivel de aceite en el carter. Consulte el tema Cdmo

comprobar el nivel de aceite.

2. Llene el tanque de combustible con gasolina nueva, limpia y sin plomo.

Consulte Cdmo Ilenar la unidad de combustible.

NOTA: No hay necesidad de arrancar la unidad. El interruptor de Encendido

y Apagado est& en la posici6n ENCENDIDO (I) en todo momento.

3. Oprima y suelte completamente la pera del cebador 10 veces,

lentamente. Debera verse alguna cantidad de combustible en la pera del

cebador (Fig. 9). Si no se ve combustible en la pera, oprima la pera hasta

que se vea el combustible.

4. Coloque la palanca del obturador en la Posici6n 1 (Fig. 9).

NOTA: La unidad debe arrancarse en vacio. No apriete el gatillo hasta que el

paso 8 (Fig. 8).

5. Ag&chese en la posici6n de arranque (Fig. 10). Inserte el accesorio

Speed Start TM en el puerto situado a uno de los lades de la unidad

(Fig. 25). Consulte la secci6n Operaci6n del manual del operador del

accesorio Speed Start TM.

6. No apriete el gati[[o. Eche a andar el accesorio Speed Start TM per 2

segundos.

7. No apriete el gatil[o. Coloque la palanca del obturador en la Posicibn 2

(Fig. 9).

8. No apriete el gatillo. Eche a andar el accesorio Speed Start TM por

intervalos no mayores de 2 segundos cada vez hasta que la unidad

arranque.

9. Saque el accesorio Speed Start TM de la unidad.

10. Apriete y sostenga el gatillo, o presione el control de crucero (Fig. 8), y

permitir que el motor se caliente durante 30 a 60 segundos.

11. Continuar oprime el gatillo. Mover la palanca del obturador a la Posici6n

3 (Fig. 9) y continuar el calentamiento del motor per un periodo adicional

de 60 segundos. La unidad se puede usar durante este tiempo.

SL.. el motor no arranca, regrese al paso 3.

SL.. el motor no arranca despues de unos cuantos intentos, coloque la

palanca del obturador en la Posici6n 3 y apriete el control del regulador.

Eche a andar el accesorio Speed Start TM por intervalos no mayores de 2

segundos cada vez hasta que la unidad arranque.

Sl ESTA CAUENTE... El motor ya esta caliente, regrese al paso 7.

[NSTRUCCiONES DE PARADA

1. Libere el gatillo. Deje que el motor se enfrie dejandolo funcionar en

minima.

2. Oprima y mantenga oprimido el Control de encendido y apagado en la

posici6n APAGADO (O) hasta que el motor se detenga per complete (Fig. 8).

SOSTENER LA SOPLADORA

Antes de hacer funcionar la unidad,

parese en la posici6n de funcionamiento

y compruebe que:

La unidad est_ en la mano derecha

yen el lado derecho del cuerpo. No

bloquee la admisi6n de aire, Io cual

puede afectar el rendimiento de la

unidad (Fig. 11).

Si la operaci6n levanta polvo, el

operador Ileva puesta una m&scara

facial o mascara contra el polvo

La unidad este en buen estado de funcionamiento

Los tubes estan en su sitio y asegurados

RECOMENDACIONES DE OPERACION

Fig. 11

Uso del control de crucero de velocidad variable

Para periodos de funcionamiento m_s prolongados y para eliminar la

posibilidad de fatiga en los dedos.

1. Mueva el control de crucero de velocidad variable hacia la posici6n

RikPIDO para aumentar poco a poco la velocidad del motor de la unidad,

o mantenerla (Fig. 12). Cuando

se oprima el control de crucero Control de

crucero LE'NTO

de velocidad variable, el gatillo _/L_ __

retrocedera hacia la manija.

motor, mueva el control de crucero

de velocidad variable hacia la

posici6n LENTO y el gatillo regresara _ _ _yf_

a la posici6n de mancha en vacio

(Fig. 12). Fig. 12

Otras recomendaciones

Siempre sujete la unidad de manera firme.

Se requiere el uso de protecci6n auditiva para reducir el riesgo de

perdida auditiva.

Opere los equipos motorizados solamente durante horas razonables

cuando no moleste alas personas. Atengase a los horarios indicados

por los reglamentos de la Iocalidad. Usualmente se recomienda el

horario entre 9:00 am a 5:00 pm, de lunes a sabado.

Para reducir los niveles de ruido, haga funcionar la unidad a la velocidad

mas baja posible a la que se pueda realizar el trabajo.

Utilice rastrillos y escobas para aflojar el mugre antes de comenzar a

soplar.

Tenga cuidado con las personas presentes, ventanas o autom6viles

abiertos y sople los desechos en forma segura.

Use la extensi6n del tubo curvo de manera que la unidad pueda trabajar

mas cerca del suelo.

Limpie bien despues de usar las sopladoras y los demas equipos.

Elimine los residuos como se debe.

PROGRAMA DE MANTENIMIENTO

Lleve a cabo estos procedimientos necesarios de mantenimiento con la

frecuencia indicada en la tabla. Estos procedimientos deberian tambien

formar parte de cualquier afinaci6n temporal.

NOTA: Es posible que algunos procedimientos de mantenimiento requieran

herramientas o habilidades especiales. Si no esta seguro sobre estos

procedimientos, Ileve la unidad a Sears o a otro proveedor de servicio

calificado. Para mas informaci6n, Ilame al 1=800=4=MY=HOME®.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los dispositivos

y del sistema de control de emisiones puede ser realizado per Sears o

por otra agencia de servicio calificada. Para mas informaci6n, Ilame al

1=800-4=MY=HOME®.

NOTA: Para ver la lista completa de t_rminos y la cobertura de los

dispositivos de control de emisiones como parachispas, silenciador,

carburador, etc., lea la declaraci6n de EPA que viene junto con la unidad.

FRECUENCIA MANTENIMIENTO NECESARIO VER

Cada 10 horas Limpie y vuelva a aceitar el filtro de aire p. 18

Despues Cambie el aceite p. 17

primeras 10 Verifique la separaci6n entre el braze oscilante y p. 18

horas la valvula y ajuste

Cada 40 horas Cambie el aceite p. 17

Verifique la separaci6n entre el brazo oscilante y p. 18

la vAIvula y ajuste

Verifique la condici6n y separaci6n de la bujia de p. 19

encendido

INSPECCION DEL NIVEL DE ACEITE

No se puede exagerar la importancia de

verificar y mantener el nivel correcto de

aceite en el carter. Inspeccione el nivel

de aceite antes de cada use:

1. Detenga el motor y deje que el aceite

drene hacia el carter.

2. Coloque el motor en una superficie

a nivel.

3. Limpie el &rea alrededor del tap6n de

Ilenado de aceite antes de retirarlo.

Mantenga el mugre, los recortes de

cesped, etc. fuera del motor.

4. Quite el tap6n de Ilenado de aceite

(Fig. 14).

5. Mire dentro del orificio de Ilenado

de aceite (use una linterna de ser

necesario). El aceite deber& estar

tocando apenas la parte inferior de la

rosca (Fig. 13).

6. Si el nivel de aceite no esta tocando

la parte inferior de la rosca del

orificio de Ilenar aceite, afiada una

pequefia cantidad de aceite en el

orificio de Ilenado de aceite y vuelva

a comprobar (Fig. 13). Repita este

procedimiento hasta que el nivel de

aceite Ilegue a la parte inferior de

la rosca en el orificio de Ilenado de

aceite.

NOTA: No deje rebosar la unidad.

NOTA: AsegOrese de que el sello anular

este colocado en el tap6n de aceite

al comprobar y cambiar el aceite

(Fig. 14).

COMO CAMBIAR EL ACEITE

Cambie el aceite cuando el motor

todavia est_ caliente. El aceite fluira

libremente y arrastrar& m&s impurezas.

1. Quite el tap6n de Ilenado de aceite.

2. Vierta el aceite del orificio de Ilenado

de aceite en un recipiente inclinando

la unidad en una posici6n vertical

..._v- Tuberia -_\ I

de Ilenado

de aceite

Fig. 13

Tap6n de

aceite

Sello

anu_

Agujero

de Ilenado

de aceite

Fig. 14

Fig. 15

Nivei de

ilenado

Fig. 16

(Fig. 15). Deje suficiente tiempo para que drene completamente.

Seque todos los residuos de aceite de la unidad y limpie todo el aceite

que pueda haberse derramado. Deseche el aceite Fig. 16 conforme alas

regulaciones federales, estatales y locales.

4. Vuelva a Ilenar el c&rter con 2.03

onzas fluidas (60 ml) de aceite SAE

30 SF, SG, SH (Fig. 17).

NOTA: Use la botella y la boquilla que

guard6 desde la primera vez que

las utiliz6 para medir la cantidad

correcta de aceite. El nivel de 2.03

onzas (60 ml) esta aproximadamente

en la linea de Ilenado de la etiqueta

de la botella (Fig. 16). Fig.17

5. Revise el nivel. Vea c6mo comprobar

el nivel de aceite.

6. Despues que este Ileno, vuelva a colocar el tap6n de aceite.

MANTENIMIENTO DEL FILTRO DE AIRE

ADVERTENClA: Para evitar lesiones personales graves,

apague siempre la unidad y deje que se enfrie antes de limpiarla

o darle mantenimiento.

Limpieza del filtro de aire

Si no da mantenimiento al filtro de aire,

la garantia sera AN ULADA.

1. Para abrir la tapa del filtro de aire,

empuje hacia adentro la lengQeta

que esta en el lado izquierdo de la

tapa y hale la tapa del filtro de aire

ligeramente hacia afuera y para la Tapa del filtro de

derecha (Fig. 18). Filtro de aire aire

2. Quite el filtro de aire (Fig. 18). Fig.18

3. Lave el filtro con detergente y agua. AsegOrese de enjuagar bien el filtro

y d_jelo secar.

4. Aplique aceite de motor SAE 30 limpio para recubrir ligeramente el filtro.

5. Apriete el filtro para esparcir y eliminar el exceso de aceite.

6. Vuelva a colocar el filtro.

NOTA: Si opera la unidad sin el filtro de aire, la garantia ser& ANULADA.

7. Para volver a colocar la tapa del filtro de aire, sitOe los ganchos del lado

derecho de la tapa del filtro de aire en las ranuras que estan en el lado

derecho de la placa posterior (Fig. 18).

8. Gire la tapa hacia la izquierda y cierrela haciendo presi6n de manera

que la lengQeta de la tapa del filtro de aire caiga en la ranura de la placa

posterior (Fig. 18).

AJUSTE DE LA VELOCIDAD DE MANCHA EN VACIO

La velocidad de mancha en vacio del motor se puede ajustar. Hay un tornillo

de regulaci6n de mancha en vacio entre la tapa del filtro de aire y la tapa del

motor (Fig. 19).

NOTA: Los ajustes negligentes pueden da_ar seriamente la unidad. Un

distribuidor Sears u otro distribuidor de servicio calificado debe hacer los

ajustes del carburador.

Si luego de verificar el combustible y limpiar el filtro de aire, el motor aOn no

se mantiene en mancha en vacio, ajuste el tornillo de regulaci6n de mancha

en vacio de la siguiente manera:

1. Arranque el motor y calientelo de

acuerdo con las Instrucciones de

Arranque y Parada.

2. Suelte el gatillo y deje que el motor

se mantenga en marcha en vacio.

Si el motor se para, inserte un

destornillador Phillips pequeho entre

la tapa del filtro de aire y la tapa del

motor (Fig. 19). Gire el tornillo de

regulaci6n de mancha en vacio 1/8 de

vuelta en el sentido de las agujas del

TOrnillo de

regulaci6n de

en vacio

Fig, 19

reloj, a la vez, hasta que el motor se ponga en mancha en vacio suavemente.

Comprobar el combustible, limpiar el filtro de aire y ajustar la mancha

en vacio, deberian resolver la mayoria de los problemas del motor. De Io

contrario y ser cierto todo Io siguiente:

• el motor no funciona en mancha en vacio

• el motor falla o se para al acelerar

• hay una perdida de la potencia del motor, Ileve la unidad a un

distribuidor Sears o a un distribuidor de servicio calificado.

HOLGURA DEL BALANCiN

I _ _ADVERTENCIA: Para evitar lesiones personales graves,

apague siempre la unidad y deje que se enfrie antes de limpiarla

o dame mantenimiento.

Para hacer este ajuste es necesario desarmar el motor. Si usted no est&

seguro o no se considera calificado para realizar esto, Ileve la unidad a Sears

o a otro centro de servicio calificado. I_-/

• El motor tiene que estar frio cuando

verifique o ajuste la holgura del

balancin.

• Esta tarea debe ser realizada en Tornillos

interiores, en un area limpia y libre

de polvo.

1. Remueva los 8 tornillos de la

tapa del motor con la herramienta '/

adecuada (Fig. 20), y luego quite la

tapa. Fig. 20

NOTA: AsegOrese de guardar los f

tornillos de manera que se puedan _ _. J fT_ /

, ' , ,.lapa eel [/_ _ /"

VOlver a COlocar en los agujeros ba]anc{n _/_ ....

originales. _ Torniilo

., Agujero de

Oesco°eotee,

3. Umpie e, mugre a,rededor de ,a bujia ..... d_dO ///.___

y el de la tapa del balancin. Saque la "\ L_.'d._--_fjP _j

bujia del cilindro girandola en sentido _.'x._z_-._._:::.:.-:_.._

• . . _

contrano a las agujas del reloj con __

una Ilave de bujia de 5/8 de pulgada.

Fig. 21

Tuerca de ajuste

Quite el tornillo que sujeta la tapa del

balancin utilizando la herramienta 8alancm

adecuada (Fig. 21). Quite la tapa del

balancin y la junta.

Gire el volante lentamente para Ilevar %_.

el pist6n a la parte superior de su

recorrido (conocido como punto

muerto superior). Compruebe que:

El pist6n se encuentre en la parte de hoja Vastago de

superior de su recorrido mirando en la v_lvula

el orificio de la bujia de encendido Fig,22

(Fig. 21)

Ambos balancines de valvulas se mueven libremente, y ambas valvulas

estan cerradas.

no ser asi, repita este paso.

Deslice el calibrador de hoja entre el balancin y el resorte de retorno de

la valvula. Mida la holgura entre el vastago de lavalvula y el balancin

(Fig. 22). Mida tanto las valvulas de admisi6n como las de escape.

La holgura recomendada para las valvulas de admisi6n como de escape

es de 0.003 - 0.006 pulgada (0.076 - 0.152 mm). Use un calibrador de hoja

estandar de autom6vil de 0.005 pulgadas (0.127 mm). El calibrador de hoja

debe deslizarse entre el balancin y el vastago de la valvula con una ligera

cantidad de resistencia, sin doblarse (Fig. 22).

7. Si la holgura no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste utilizando una Ilave de 5/16 de pulgada (8 mm) o

un impulsor de tuercas (Fig. 22).

Para aumentar la holgura, gire la tuerca de regulaci6n en sentido

contrario alas agujas del reloj.

Para disminuir la holgura, gire la tuerca de regulaci6n en el sentido de

las agujas del reloj.

b. Vuelva a comprobar ambas holguras, y ajOstelas segOn sea necesario.

8. Vuelva a instalar la tapa del balancin utilizando una junta nueva (Fig. 21).

Apriete el tornillo a: 20-30 pulgada.libra (2.2-3.4 N.m).

9. Inspeccione la bujia de encendido y vuelva a instalarla. Vea la secci6n

Cambio de la Bujfa de Encendido.

10. Vuelva a instalar el cable de la bujia.

11. Vuelva a instalar la cubierta del motor. Antes de apretar los tornillos,

revise la alineaci6n de la cubierta. Apriete los tornillos.

NOTA: AsegOrese de que los tornillos se vuelvan a colocar en los agujeros

originales (Fig. 20).

CAMBIO DE LA BUJJA DE ENCENDIDO

Use una bujia de encendido con el nOmero de pieza 753-05784 o una

bujia Champion@ #RDZ4H. La separaci6n correcta de la bujia es de 0.025

pulgadas (0.635 mm).

1. Detenga el motor y d6jelo enfriar.

2. Abra la tapa de la bujia (Fig. 23).

3. Agarre firmemente el cable de la bujia y hale la tapa de la bujia de

encendido.

4. Limpie el mugre alrededor de la bujia. Saque la bujia de la culata

gir&ndola en sentido contrario alas agujas del reloj con una Ilave de bujia

de 5/8 de pulgada

ADVERTENClA: No limpie con chorro de arena, ni raspe

ni limpie los electrodos. La arenisca en el motor puede daSar el

cilindro.

5. Cambie las bujias que est6n rajadas,

corroidas o sucias. Ajuste el espacio

de la bujia a 0.025 pulgadas (0.635

mm) con la ayuda de un calibrador

de hoja (Fig. 24).

6. Instale una bujia correctamente

espaciada en la culata del motor.

D61evueltas con la Ilave de bujia de

5/8 de pulgada en el sentido de las

agujas del reloj, hasta que ajuste.

Si usa una Ilave dinamometrica, use

un par de torsi6n de:

110-120 pulgada olibra (12.3-13.5

N_rn)

No apriete dernasiado.

7. Vuelva a colocar la tapa de la bujia.

Fig. 23

Fig. 24

LIMPIEZA

Use un cepillo peque_o para limpiar la parte exterior de la unidad. No

utilice detergentes fuertes. Los limpiadores caseros que contienen aceites

aromaticos come el pine y el lim6n, y los disolventes como el queroseno,

pueden da_ar la caja de plastico o la manija. Limpie la humedad con un

paso suave.

ALMACENAMIENTO

Nunca guarde la unidad con combustible en el tanque en un lugar en el

cual los vapores puedan Ilegar a una llama viva o una chispa.

Espere a que el motor se enfrie para guardar la unidad.

Guarde la unidad con Ilave para evitar que sea usada por personas no

autorizadas y se da_e.

Guarde el cargador en un lugar seco y bien ventilado.

Guarde la unidad fuera del alcance de los ni_os.

ALMACENAMIENTO A LARGO PLAZO

1. Quite la tapa del tanque de combustible, voltee la unidad y vacie el

combustible en un contenedor aprobado.

NOTA: No use gasolina que haya estado guardada durante mas de 30 dias.

Elimine la gasolina vieja de acuerdo con las normas federales, estatales

y locales.

2. Arranque el motor y d6jelo funcionar hasta que pare. Con esto se

asegura que toda la gasolina del carburador se haya drenado.

3. Espere a que el motor se enfrie. Quite la bujia de encendido y eche 5

gotas de aceite de motor de alta calidad en el cilindro. Tire lentamente

de la cuerda de arranque para distribuir el aceite. Vuelva a poner la bujia.

NOTA: Saque la bujia de encendido y drene todo el aceite del cilindro

antes de intentar arrancar de nuevo la sopladora despues de estar

almacenada.

4. Cambie el aceite, consulte Cambio de aceite. Deseche el aceite viejo

conforme alas regulaciones federales, estatales y locales.

5. Limpie bien la unidad e inspeccione si hay piezas sueltas o da_adas.

Repare o reemplace las piezas da_adas y apriete los tornillos, tuercas o

pernos sueltos. La unidad esta lista para guardarse.

Esta unidad se puede arrancar con un accesorio opcional Speed Start TM (los

accesorios se venden por separado). Para mas informaci6n, comuniquese

con su distribuidor local Craftsman Ilamando al 1=800=4=MY= HOME@ o

visite www.craftsman.com.

Puerto Seed t_"_ _ _'fl

Fig. 25

NQmero del articulo Descripci6n

316.85951 ................... Arrancador de potencia electrico

316.85952 ................ Arrancador de potencia para taladro

PROBLEMA

La pera del cebador no se oprimi6 Io suficiente

SOLUCION

Optima despacio la pera del cebador unas 10 veces

Bujia corroida Cambie o limpie la bujia de encendido

Haga el ajuste de acuerdo con la secci6n de Ajustes de Velocidad para

Velocidad de mancha en vacio inadecuada marcha en vacfo.

Bujia sucia Reemplace o limpie la bujia

Other manuals for INCREDI-PULL 316.794711

Table of contents

Languages:

Other Craftsman Blower manuals

Craftsman

Craftsman CMXGAAM1085128 User manual

Craftsman

Craftsman 358.794342 User manual

Craftsman

Craftsman INCREDI.PULL 316.794610 User manual

Craftsman

Craftsman 315.CR2100 User manual

Craftsman

Craftsman 125B User manual

Craftsman

Craftsman 358.797931 User manual

Craftsman

Craftsman INCREDI.PULL 316.794980 User manual

Craftsman

Craftsman 358.799431 User manual

Craftsman

Craftsman 358.794880 User manual

Craftsman

Craftsman 358.799343 User manual

Craftsman

Craftsman 358.794901 User manual

Craftsman

Craftsman CMCBL700 User manual

Craftsman

Craftsman 151.30381 User manual

Craftsman

Craftsman 358.798980 User manual

Craftsman

Craftsman CMEBL7000 User manual

Craftsman

Craftsman 358.797910 User manual

Craftsman

Craftsman WEEDWACKER 358.797180 User manual

Craftsman

Craftsman 358.794741 User manual

Craftsman

Craftsman 358.799341 User manual

Craftsman

Craftsman INCREDI.PULL 316.794000 User manual

Craftsman

Craftsman 358.794920 User manual

Craftsman

Craftsman 74822 User manual

Craftsman

Craftsman CMCBL730 User manual

Craftsman

Craftsman 41CR2BEG799 User manual

Popular Blower manuals by other brands

EGO

EGO POWER+ LB6700 Operator's manual

My Fireplace Blower

My Fireplace Blower FBK-250 instructions

Makita

Makita DUB362 instruction manual

Kärcher

Kärcher AB84 manual

Toro

Toro Flex-Force Power System 60V MAX manual

SNOWJOE

SNOWJOE sunjoe SBJ702E Operator's manual

Hoover

Hoover HVRPWR CH97019 user manual

MTD

MTD HB227 Replacement parts

VITO GARDEN

VITO GARDEN VISM52 instruction manual

Echo

Echo PB-413H - 06-06 Operator's manual

Minuteman

Minuteman PowerBoss 3800 Operation service parts care

Zeitler

Zeitler EZ.300 operating instructions

Gardena

Gardena ErgoJet 3000 Operator's manual

Stihl

Stihl BGA 45 user manual

Billy Goat

Billy Goat QUIET BLOW QB554HC Operator owner's manual

Tennant

Tennant 340429 Instruction bulletin

Stiga

Stiga PA 501 instructions

Cub Cadet

Cub Cadet BV288 Operator's manual

Craftsman INCREDI-PULL 316.794711 User manual

Popular Blower manuals by other brands
