Operator's Manual
M
4-CycJe
Lawn Edger
Model No. 316.773800
,, SAFETY
*ASSEMBLY
*OPERATION
*MAINTENANCE
*PARTS LIST
*ESPANOL, R 13
CAUTION: Before using this
product, read this manual and
follow all safety rules and
operating instructions.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
Visit our website: www.craftsman.com
769-06843 P00 03/11

TABLE OF CONTENTS
Safety Rules ................................................. 2
Warranty .................................................... 4
Know Your Unit ............................................... 4
Assembly Instructions .......................................... 4
Oil and Fuel Information ........................................ 5
Starting/Stopping Instructions ................................... 6
Operating Instructions ......................................... 6
Maintenance and Repair Instructions .............................. 7
Cleaning and Storage .......................................... 9
Optional Accessory ............................................ 9
Troubleshooting Chart ........................................ 10
Specifications ............................................... 11
Parts List ................................................... 29
Service Numbers ..................................... Back Cover
SPARK ARRESTOR NOTE
NOTE: For users on U.S. Forest Land and in the states of California, Maine,
Oregon and Washington. All U.S. Forest Land and the state of California (Public
Resources Codes 4442 and 4443), Oregon and Washington require, by law that
certain internal combustion engines operated on forest brush and/or grass-covered
areas be equipped with a spark arrestor, maintained in effective working order, or
the engine be constructed, equipped and maintained for the prevention of fire.
Check with your state or local authorities for regulations pertaining to these
requirements. Failure to follow these requirements could subject you to liability or
a fine. This unit is factory equipped with a spark arrestor. If it requires
replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part
#753=05245 Muffler Assembly.
The purpose of safety symbols is to attract your attention to possible dangers.
The safety symbols, and their explanations, deserve your careful attention and
understanding. The safety warnings do not by themselves eliminate any danger.
The instructions or warnings they give are not substitutes for proper accident
prevention measures.
SYMBOL MEANING
SAFETY ALERT: Indicates danger, warning or caution.
Attention is required in order to avoid serious personal injury.
May be used in conjunction with other symbols or pictographs.
DANGER: Failure to obey a safety warning will result in serious
injury to yourself or to others. Always follow the safety precautions
to reduce the risk of fire, electric shock and personal injury.
WARNING: Failure to obey a safety warning can result in injuryto yourself and others. Always follow the safety precautions to
reduce the risk of fire, electric shock and personal injury.
_1_ CAUTION: Failure to obey a safety warning may result in
property damage or personal injury to yourself or to others.
Always follow the safety precautions to reduce the risk of fire,
electric shock and personal injury.
NOTE: Advises of information or instructions vital to the operation or
maintenance of the equipment.
Read the Operator's Manual and follow all warnings and safety instructions.
Failure to do so can result in serious injury to the operator and/or bystanders.
FOR QUESTIONS, CALL 1=800=4=MY=HOME®.
All information, illustrations, and specifications in this manual are based on the
latest product information available at the time of printing. We reserve the right
to make changes at any time without notice.
• iMPORTANT SAFETY iNSTRUCTiONS
READ ALL INSTRUCTIONS BEFORE OPERATING
WARNING: When using the unit, all safety rules must be
followed. Please read these instructions before operating the unit
in order to ensure the safety of the operator and any bystanders.
Please keep these instructions for later use.
CALiFORNiA PROPOSiTiON 65
WARNING: Engine exhaust, some of its constituents and
certain finished components contain or emit chemicals known to
the State of California to cause cancer and birth defects or other
reproductive harm. Wash hands after handling.
• Read the instructions carefully. Be familiar with the controls and proper
use of the unit.
Do not operate this unit when tired, ill, or under the influence of alcohol,
drugs, or medication.
Children and teens under the age of 15 must not use the unit, except for
teens guided by an adult.
All guards and safety attachments must be installed properly before
operating the unit.
Inspect the unit before use. Replace damaged parts. Check for fuel leaks.
Make sure all fasteners are in place and secure. Replace parts that are
cracked, chipped, or damaged in any way. Do not operate the unit with
loose or damaged parts.
Carefully inspect the area before starting the unit. Remove all debris and
hard or sharp objects such as glass, wire, etc.
Be aware of the risk of injury to the head, hands and feet.
Clear the area of children, bystanders, and pets. At a minimum, keep all
children, bystanders, and pets outside a 50 feet (15 m) radius; there still may
be a risk to bystanders from thrown objects. Bystanders should be
encouraged to wear eye protection. If approached, stop the unit immediately.
Squeeze the throttle control and check that it returns automatically to the
idle position. Make all adjustments or repairs before using unit.
SAFETY WARNINGS FOR GAS UNITS
_L_WARNING: Gasoline is highly flammable and its vapors can I
exp ode f gn ted. Take the fo ow ng precaut ons: /
J
Store fuel only in containers specifically designed and approved for the
storage of such materials.
Always stop the engine and allow it to cool before filling the fuel tank.
Never remove the fuel tank cap or add fuel when the engine is hot.
Always loosen the fuel tank cap slowly to relieve any pressure in the tank
before fueling. Do not smoke.
• Always add fuel in a clean, well-ventilated outdoor area where there are
no sparks or flames. Do not smoke.
• Never operate the unit without the fuel cap securely in place.
Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel
from the unit immediately, before starting the engine. Move the unit at
least 30 feet (9.1 m) from the fueling source and site before starting the
engine. Do not smoke.
Never start or run the unit inside a closed room or building. Breathing exhaust
fumes can kill. Only operate this unit in a well-ventilated outdoor area.

WHILEOPERATING +Ifstrikingorbecomesentangledwithaforeignobject,stoptheengine
+WearsafetyglassesorgogglesthataremarkedasmeetingANSIZ87.1-
1989standards.Alsowearear/hearingprotectionwhenoperatingthis
unit.Wearafaceordustmaskiftheoperationisdusty.Longsleeveshirts
arerecommended.
+Wearheavy,longpants,bootsandgloves.Donotwearlooseclothing,
jewelry,shortpants,sandalsorgobarefoot.Securehairaboveshoulderlevel.
+Thisunithasaclutch.Thebladeremainsstationarywhentheengineisidling.
Iftheydonot,havetheunitadjustedbyanauthorizedservicetechnician.
+Besurethebladeisnotincontactwithanythingbeforestartingtheunit.
+Usetheunitonlyindaylightorgoodartificiallight.
+Avoidaccidentalstarting.Beinthestartingpositionwheneverpullingthe
starterrope.Theoperatorandunitmustbeinastablepositionwhile
starting.SeeStarting/Stopping Instructions.
+ Use the right tool. Only use this tool for the purpose intended.
+ Use extreme caution when reversing or pulling the unit backwards.
+ Do not overreach. Always keep proper footing and balance. Take extra
care when working with on steep slopes or inclines.
+ Always hold the unit with both hands when operating. Keep a firm grip on
the handle.
+ Keep hands, face, and feet at a distance from all moving parts. Do not
touch or try to stop the blade while it is rotating.
+ Do not touch the engine or muffler. These parts get extremely hot from
operation. They remain hot for a short time after turning off the unit.
+ Do not operate the engine faster than the speed needed for the job. Do
not run the engine at high speed when the unit is not in use.
+ Always stop the engine when work is delayed or when walking from one
location to another.
immediately and check for damage. Do not operate before repairing
damage. Do not operate the unit with loose or damaged parts.
+ Stop and switch the engine to off for maintenance or repair
+ Use only original equipment manufacturer replacement parts and
accessories for this unit. These are available from an authorized service
dealer The use of any unauthorized parts or accessories could lead to
serious injury to the user, or damage to the unit, and void the warranty.
+ Keep unit clean of vegetation and other materials that may become
lodged or entangled in the unit.
+ To reduce fire hazard, keep the engine and muffler free from grass, leaves,
excessive grease or carbon build up.
AFTER USE
+ Clean the unit with household cleaner to remove any gum buildup. Oil the
blade with machine oil to prevent rust.
OTHER SAFETY WARNINGS
+ Never store a fueled unit inside a building where fumes may reach an
open flame or spark.
+ Allow the engine to cool before storing or transporting. Be sure to secure
the unit while transporting.
+ Store the unit in a dry area, locked up or up high to prevent unauthorized
use or damage. Keep out of the reach of children.
+ Never douse or squirt the unit with water or any other liquid. Keep handles
dry, clean and free from debris. Clean after each use. See the Cleaning
and Storage instructions.
+ Keep these instructions. Refer to them often and use them to instruct other
users. If loaning someone this unit, also loan them these instructions.
SAVE THESEINSTRUCTIONS
+ SAFETY & iNTERNATiONAL SYMBOLS +
This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete
safety, assembly, operating and maintenance and repair information.
SYMBOL MEANING SYMBOL MEANING
;;U_E;;;E
||NG
warran
N
ING:
c_p_rat
_m
+ii_t
_+ii;;;;;;;;;iiii+i
;St
3

CRAFTSMAN 2 YEAR FULL WARRANTY
FOR 2 YEARS from the date of purchase, this product is warranted against any defects in material or workmanship. Defective product will receive free repair or
free replacement if repair is unavailable.
For warranty coverage details to obtain repair or replacement, visit the web site: www.craftsman.com
This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include:
• Expendable items that can wear out from normal use within the warranty period, such as edger blades, filters or spark plugs.
Product damage resulting from user attempts at product modification or repair or caused by product accessories.
Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.
Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.
This warranty is void if this product is ever used while providing commercial services or if rented to another person.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
APPLiCATiONS
Edging along paths, driveways, rockeries, etc.
Handle
Throttle Control
On/Off Control Fuel Cap Oil Fill Plug
Starter Rope Grip Spark Plug
Muffler
Air Filter
Cover
Red Cold Weather
Starter Lever
NO TOOLS REQUIRED!
Depth Adjustment
Lever
Primer Bulb
Edger Blade --_ Blade Shield
HANDLE ASSEMBLY
1. Slide the ends of the middle
shaft over the ends of both
lower shafts and align the
holes (Fig. 1).
NOTE: Keep the throttle cable
and wire assembly to the
front of the unit when
assembling the middle
shaft.
2. Insert a flange-headed bolt
Middle Shaft into each of these two holes
(Fig. 2).
3. Install a washer and knob
onto each bolt (Fig. 2).
Tighten the knobs securely.
Lower Washer,_
Shaft
Washer
Bolt
Fig. 1 Fig. 2

4. Align the holes on the upper _ /Upper Shaft
shaft with the holes toward
the upper end of the middle
shaft (Fig. 3).
NOTE: Make sure the "V" bend % ob _ _Nasher
in the handle is pointing Kn s
up, so that the throttle Washer
control is on the right /____,_ f_ Holt
side when the operator is Bolt _ Middle
standing in the operating
position (Fig. 3). _ % \_---- Shaft
NOTE: Keep the throttle cable Fig.3
and wire assembly to the
front of the middle shaft. Starter Rope
5. Insert a flange-headed bolt
into each of these two holes
(Fig. 3).
6. Install a washer and knob UPPa_tr
onto each bolt (Fig. 3).
Tighten the knobs securely. Eye Hook
7. Pull out the starter rope and
run it through the eye hook
(Fig. 4).
8. Insert the throttle cable and Fig.4
wire assembly into the cable
restraints on the lower and
upper shafts (Fig. 5). Shaft
NOTE: DO NOT run the cables Cable
though the eye hook. Restraint
NOTE: DO NOT pinch or bend
the cables.
Wire Assembly
Throttle Cable
Fig. 5
L_I_.[ WARNING: OVERFILLING OIL CRANKCASE MAY CAUSE
SERIOUS PERSONAL INJURY. Check and maintain the proper oil
level in the crankcase; it is important and cannot be
overemphasized. Check the oil before each use and change it as
needed. See Changing the Oil.
RECOMMENDED OiL TYPE
Using the proper type and weight of oil in the crankcase is extremely important.
Check the oil before each use and change the oil regularly. Failure to use the
correct oil, or using dirty oil, can cause premature engine wear and failure.
Use a high-quality SAE 30 weight oil of API (American Petroleum Institute)
service class SF,SG, SH.
ADDING OiL TO CRANKCASE: INITIAL USE
NOTE: This unit is shipped
without oil. In order to
avoid damage to the unit,
put oil in the crankcase
before attempting to start
the unit.
The unit is supplied with one 3.04
fluid oz. (90 ml) bottle of SAE 30
SF, SG, SH oil (Fig. 6).
NOTE: Save the bottle of oil. It
can be used to measure
the correct amount
during future oil changes.
See Changing the Oil. Fig. 6
1. Unscrew the top of the bottle of oil and remove the paper seal covering
the opening. Replace the top. Next, cut the tip off the funnel spout (Fig. 6).
2. Place unit on a flat, level surface.
3. Remove the oil fill plug from the crankcase (Fig.8).
4. Pour the entire bottle of oil into the oil fill hole (Fig. 7).
NOTE: Never add oil to the fuel or fuel tank.
5. Wipe up any oil that may have spilled and reinstall the oil fill plug.
Check oil before each use and change as needed. Refer to Checking the Oil
Level.
RECOMMENDED FUEL TYPE
Old fuel is the primary reason for
improper unit performance. Be
sure to use fresh, clean, unleaded
gasoline.
NOTE: Dispose of the old
gasoline in accordance
with federal, state and
local regulations.
NOTE: This is a four cycle
engine. In order to avoid oil Fill Hole
damage to the unit, do
not mix oil with Fig. 7
gasoline.
Definition of Blended Fuels oil FillPlug
Today's fuels are often a blend of
gasoline and oxygenates such as
ethanol, methanol or MTBE (ether).
Alcohol-blended fuel absorbs
water. As little as 1% water in the O-Ring
fuel can make fuel and oil separate
or form acids when stored. Use
fresh fuel (less than 30 days old), Oil Fill
when using alcohol-blended fuel. Hole
Using Blended Fuels
If choosing to use a blended fuel, Fig. 8
or its use is unavoidable, follow recommended precautions:
• Always use fresh unleaded gasoline
• Use the fuel additive STA-BIL® or an equivalent
• Drain tank and run the engine dry before storing unit
Using Fuel Additives
WARNING: Gasoline is extremely flammable. Ignited vapors
may explode. Always stop the engine and allow it to cool before
filling the fuel tank. Do not smoke while filling the tank. Keep
sparks and open flames at a distance from the area.
WARNING: Add fuel in a clean, well ventilated outdoor area. Wipe
up any spilled fuel immediately. Avoid creating a source of ignition for
spilt fuel. Do not start the engine until fuel vapors dissipate.
The use of fuel additives, such as STA-BIL® Gas Stabilizer or an equivalent, will
inhibit corrosion and minimize the formation of gum deposits. Using afuel additive
can keep fuel from forming harmful deposits in the carburetor for up to six (6)
months. Add 0.8 oz. (23 ml)of fuel additive per gallon of fuel according to the
instructions on the fuel additive container. NEVER add fuel additives directly to the
unit's gas tank.
FUELING THE UNIT
1. Remove the fuel cap (Fig. 9).
2. Place the gas container's spout into the fill hole on the fuel tank (Fig. 9)
and fill the tank.
_[_ WARNING: Remove fuel cap slowly to avoid injury from fuel
spray. Never operate the unit without the fuel cap securely in place.
_ ARNING: DO NOT USE E85 FUEL IN THIS UNIT. It has
been proven that fuel containing greater than 10% ethanol will
likely damage this engine and void the warranty.
NOTE: Do not overfill the tank.
3. Wipe up any gasoline that
may have spilled.
4. Reinstall the fuel cap.
5. Move the unit at least 30 ft.
(9.1 m) from the fueling
source and site before
starting the engine.
Gas Can Spout
Fuel Tank
Fig. 9
5

m
_L_ WARNING: Operate this unit only in a well-ventilated outdoor area. I
Carbon monoxide exhaust fumes can be lethal in a confined area. j
]
_ WARNING: Avoid accidental starting. Make sure to be in the
starting position when pulling the starter rope (Fig. 12). To avoid
serious injury, the operator and unit must be in a stable position
while starting.
NOTE: This unit uses the Incredi-PuIF Mstarting system, which
significantly reduces the effort required to start the engine. There is
no harsh resistance when pulling the starter rope. Be aware that
this starting method is vastly different from (and much easier than)
previous starting techniques.
STARTING INSTRUCTIONS
1. Check the oil level in the
crankcase. Refer to Checking
the Oil Level.
2. Fill the fuel tank with fresh,
clean unleaded gasoline.
Refer to Fueling the Unit.
NOTE: There is no need to turn
the unit on. The On/Off
Control is in the ON (I)
position at all times
(Fig. 10).
IF COLD... In cold weather
conditions (below 40°F),
push the red cold weather
start lever (Fig. 11) down
to the closed position and
continue to step 3. DO
NOT push this lever down
if the temperature is above
40OR
NOTE: DO NOT squeeze the
throttle control until step 8.
3. Fully press and release the
primer bulb 10 times, slowly.
Some amount of fuel should
be visible in the primer bulb
(Fig. 11). If fuel cannot be
seen in the bulb, press and
release the bulb until fuel is
visible.
4. Stand in the starting position
(Fig. 12).
5. Pull the starter rope in a
controlled motion until the
unit starts.
IF COLD... In cold weather
conditions (below 40°F),
pull the red cold weather
start lever back up to the
Throttle
Control
Fig. i0
ResdtCold Weather
Primer _
Bulb i
Fig. f I
6.
On/Off
Control
\
open position after the unit starts.
Wait 60 seconds.
Starting
Position
Fig. 12
7. Tip the unit back so the blade does not touch the ground.
8. Squeeze the throttle control and allow the engine to warm up for 30 to
60 seconds. The unit may be used during this time.
IF... The engine does not start, go back to step 3.
IF... The engine stops while squeezing the throttle, go back to step 4.
STOPPING INSTRUCTIONS
1. Release the throttle control and allow the engine to cool down by idling.
2. Press and hold the On/Off Control in the OFF (O) position until the unit
comes to a complete stop. (Fig. 10)
HOW TO START THE UNIT USING THE PLUG=IN POWER START OR
POWER BiT START ACCESSORY
NOTE: This unit can use a Plug-in Power Start or Power Bit Start
optional accessory!
Please refer to the Plug-In Power Start or Power Bit Start operator's
manual for proper use of this feature. (Plug-In Power Start sold
separately /Power Bit Start included. Please refer to page 9 of this
manual for more information about these accessories.)
STARTING INSTRUCTIONS
1. Check the oil level in the crankcase. Refer to Checking the Oil Level.
2. Fillthe fuel tank with fresh, clean unleaded gasoline. Refer to Fueling the Unit.
NOTE: There is no need to turn the unit on. The On/Off Control is in the
ON (I) position at all times (Fig. 10).
IF COLD... For cold weather conditions (below 40°F), push the red cold weather
start lever (Fig. 11)down to the closed position and continue to step 3.
DO NOT push this lever down if the temperature is above 40°E
NOTE: DO NOT squeeze the throttle control until step 9.
3. Fully press and release the primer bulb 10 times, slowly. Some amount
of fuel should be visible in the primer bulb (Fig. 11). Iffuel can not be
seen in the bulb, press and release the bulb until fuel is visible.
4. Place the Plug-In Power Start or Power Bit Start into the back of the
unit. Refer to the Operation section of the Plug-In Power Start or Power
Bit Start operator's manual.
5. Press and hold the ON (I) button of the Plug-in Power Start or Power Bit
Start equipped drill in intervals no longer than 2 seconds each until the
unit starts.
IF COLD... For cold weather conditions (below 40°F), pull the red cold
weather start lever back up to the open position after the unit starts.
6. Remove the Plug-In Power Start or drill from the unit.
7. Wait 60 seconds.
8. Stand in the starting position (Fig. 12). Tip the unit back so the blade
does not touch the ground.
9. Squeeze the throttle control and allow the engine to warm up for 30 to
60 seconds. The unit may be used during this time.
IF... The engine does not start, go back to step 3.
IF... The engine stops while squeezing the throttle, go back to step 4.
STOPPING INSTRUCTIONS
1. Release the throttle control and allow the engine to cool down by idling.
2. Press and hold the On/Off Control in the OFF (O) position until the unit
comes to a complete stop. (Fig. 10)
HOLDING THE UNIT
_ ARNING: Always wear eye, hearing, foot and body protection
to reduce the risk of injury when operating this unit.
Before operating the unit, stand in the
operating position (Fig. 13). Check for the
following:
• The operator is wearing eye protection and
proper clothing.
• Both hands are holding the handle bar firmly.
• The edger wheel adjusted for proper cut
depth as shown in Figure 14 and edger
positioned as shown in Figure 13.
ADJUSTING EDGER CUTTING DEPTH
1. Gently pull the depth adjustment lever
away from the wheel bracket (Fig 14).
2. To raise the cutting blade, \\_ \- '
move the lever toward the
front of the wheel bracket
(Fig. 14). Lowering the wheel
decreases the cutting depth.
3. To lower the cutting blade,
move the lever toward the
rear of the wheel bracket.
Raising the wheel increases
the cutting depth.
Fig. 13
Lever
2#1¢'t
Fig. f 4

TiPS FOR BEST EDGING RESULTS
• After starting the engine, keep
the unit tilted back so the blade
does not touch the ground.
Move the unit to the desired
location and slowly lower the
blade into the ground.
Do not force the edger. Edge
the first time at a lesser depth
(no more than 1/2" depth cut
per pass), then do the area
again with a deeper setting.
• Walk the edger at a slow, even
pace.
t
Blade Edge
O
Blade Edge
Fig. 15
Check the blade condition (Fig. 15). As it wears it becomes smaller, thus
reducing the cutting depth performance. Replace the blade when it no
longer makes contact with the ground.
MAINTENANCE SCHEDULE
-- i
_ ARNING: To avoid serious personal injury, always turn the
unit off and allow it to cool before cleaning or maintaining it.
Perform these required maintenance procedures at the frequency stated in
the table. These procedures should also be a part of any seasonal tune-up.
NOTE: Some maintenance procedures may require special tools or skills. If
NOTE:
NOTE:
unsure about these procedures take the unit to Sears or other qualified
service dealer. Call 1-800-4-MY-HOME® for more information.
Maintenance, replacement, or repair of the emission control devices
and system may be performed by a Sears or other qualified service
dealer. Call 1-800-4-MY-HOME® for more information.
Please read the California/EPA statement that came with the unit for
a complete listing of terms and coverage for the emissions control
devices, such as the spark arrestor, muffler, carburetor, etc.
FREQUENCY MAINTENANCE REQUIRED SEE
Every 10 hours Clean and oil air filter p. 8
After 1st 10 Change oil p. 7
hours Check rocker arm to valve clearance and adjust p. 8
Check spark plug condition and gap p. 9
Every 40 hours Change oil p. 7
Check rocker arm to valve clearance and adjust p. 8
Check spark plug condition and gap p. 9
BLADE REPLACEMENT
1. Place the 5/16" Allen wrench
in the spindle hole (Fig. 16).
2. While holding the Allen
wrench in place, loosen the
nut with a 15/16" wrench by
turning it counterclockwise
(Fig. 16).
3. Remove the nut and blade.
Keep the nut for new blade
installation.
4. Install the new blade and nut
(Fig. 17).
NOTE: Make sure the blade
edges are facing the
proper direction (Fig. 17).
The unit will not function
correctly if the edger
blade is installed
backward.
5. While holding the Allen
wrench in the spindle hole,
tighten the nut by turning the
wrench clockwise until tight
(Fig. 16).
NOTE:
Spindle
Tighten Hole
Fig. 16
Edger Blade
Fig. 17
Make sure that the blade stays flat and centered against the output
shaft throughout installation.
CHECKING THE OiL LEVEL
The importance of checking and maintaining the proper oil level in the
crankcase cannot be overemphasized. Check oil before each use:
1. Stop the engine and allow oil to drain into the crankcase.
2. Place unit on a flat, level
surface.
3. Keep dirt, grass clippings
and other debris out of the
engine. Clean the area
around the dipstick before
removing it.
4. Remove the oil fill plug.
5. Look into the oil fill hole, use
a flashlight if needed. The oil
should be just touching the
inner most thread (Fig. 18).
Oil Max Fill Line
6. Ifthe oil level is not touching Oil Fill Plug
Fig. 18
the inner most thread on the
oil fill hole, add a small
amount of oil to the oil fill hole
and recheck (Fig. 21). Repeat
this procedure until the oil
level reaches the inner most O-Ring
thread on the oil fill hole.
NOTE: Do not overfill the unit. Oil Fill
NOTE: Make sure the O-ring is Hole
in place on the oil fill
plug when checking and
changing the oil (Fig. 19). Fig. 19
CHANGING THE OiL
Change the oil while the engine is still warm. The oil will flow freely and carry
away more impurities.
1. Remove the oil fill plug.
2. Pour the oil out of the oil fill hole and into a container by tipping the unit
to a vertical position (Fig. 20). Allow ample time for complete drainage.
3. Wipe up any oil residue on the unit and clean up any oil that may have
spilled. Dispose of the oil according to federal, state and local
regulations.
4. Refill the crankcase with
3.04 fl.oz. (90 ml) of SAE 30
SF, SG, SH oil.
NOTE: Use the bottle and
spout saved from initial
use to measure the
correct amount of oil.
The top of the label on
the bottle measures
approximately 3.04 fl.oz.
(90 ml) (Fig. 22). Check
the level, See Checking
the Oil Level. If the level
is low, add a small
amount of oil and
recheck. Do not overfill
(Fig. 18).
5. Replace the oil fill plug.
Fig. 20
Fill Line
Fig. 21
Fig. 22

AiR FILTER MAINTENANCE
Cleaning the Air Filter
Failure to maintain the air filter
properly can result in poor
performance or can cause
permanent damage to the engine.
1. Open the air filter cover.
Unscrew the knob on the left
side of the cover. Swing the
cover out (Fig. 23).
Remove the air filter (Fig. 23).
2.
3.
Air Filter Air Filter Cover Knob
Back Plate
Fig. 23
Hooks
Wash the filter in detergent and water. Rinse the filter thoroughly and
allow it to dry.
4. Apply enough clean SAE 30 motor oil to lightly coat the filter.
5. Squeeze the filter to spread and remove excess oil.
6. Replace the filter (Fig. 23).
NOTE: Operating the unit without the air filter, will VOID the warranty.
7. Make sure the back plate is correctly positioned (Fig. 23).
8. Swing the air filter cover closed and tighten the knob (Fig. 23).
iDLE SPEED ADJUSTMENT
The idle speed of the engine is adjustable. An idle adjustment screw is
between the air filter cover and the engine starter housing (Fig. 24).
NOTE: Careless adjustments can seriously damage the unit. Aside from idle
speed, only a Sears or other qualified service dealer should make
carburetor adjustments.
If, after checking the fuel and cleaning the air filter, the engine still will not
idle, adjust the idle speed screw as follows:
I _i_ ! WARNING: The blade may spin during idle speed adjustments.
Wear protective clothing and observe all safety instructions toprevent serious personal injury.
1. Start the engine and let it run at a high idle for a minute to warm up.
Refer to Starting/Stopping Instructions.
2. Release the throttle lever and
let the engine idle. If the Idle Adjustment
engine stops, insert a small Screw
Phillips in between the air
filter cover and the engine
cover (Fig. 24). Turn the idle
speed screw in, clockwise,
1/8 of a turn at a time (as
needed) until the engine idles
smoothly.
NOTE: The blade should not Fig. 24
rotate when the engine
idles.
3. If the blade rotates when the engine idles, turn the idle speed screw
counterclockwise 1/8 of a turn at a time (as needed), to reduce idle
speed.
Checking the fuel, cleaning the air filter, and adjusting the idle speed should
solve most engine problems. If not and any of the following are true have the
unit serviced by a Sears or other qualified service dealer:
• the engine will not idle
the engine hesitates or stalls on acceleration
there is a loss of engine power
ROCKER ARM CLEARANCE
This requires disassembly of the engine. If unsure or unqualified to perform this,
take the unit to a Sears or other qualified service dealer.
The engine must be cold when checking or adjusting the valve clearance.
This task should be performed inside, in a clean, dust free area.
1. Remove the six (6) screws on the back of the engine cover with a Flat-
head or T-25 Torx screwdriver (Fig. 25).
2. Disconnect the spark plug wire.
3. Clean dirt from around the spark plug. Remove the spark plug from the
cylinder head by turning a 5/8 in. socket counterclockwise.
4. Remove the engine cover (Fig. 25).
5. Clean dirt from around the rocker arm cover. Remove the screw holding
the rocker arm cover with a large flat blade screwdriver or Torx T-25 bit
(Fig. 26). Remove the rocker arm cover and gasket.
6. Pull the starter rope slowly to bring the piston to the top of its travel,
(known as top dead center). Check that:
The piston isat the top of its travel. This should be done by looking into the
spark plug hole. (Fig. 26)
Both rocker arms move freely,
and both valves are closed View of the Rear Engine Cover
If these statements are not true,
repeat step 6.
7. Slide the feeler gauge between Screws
the rocker arm and the valve Screws
return spring. Measure the
clearance between the valve
stem and rocker arm (Fig. 28).
Measure both the intake and
exhaust valves.
The recommended clearance for Fig. 25
both intake and exhaust is .003 - Screw _
.006 in. (.076 = 0.152 rnm). Use a 0
standard automotive .005 in. Rocker Arm
(0.127 mm) feeler gauge. The Cover
feeler gauge should slide between
the rocker arm and valve stem Spark Plug
with a slight amount of resistance, Hole
without binding (Fig. 27 and 28).
8. If the clearance is not within
specification: Fig. 26
a. Turn the adjusting nut using a
5/16 inch (8 mm) wrench or Adjusting Nuts
nut driver (Fig. 28).
To increase clearance, turn INTAKE
the adjusting nut
counterclockwise. EXHAUST
• To decrease clearance, turn Rocker
the adjusting nut clockwise. Arms
b. Recheck both clearances,
and adjust as necessary.
9. Reinstall the rocker arm Fig. 27
cover using a new gasket.
Torque the screw to 20-30 Exhaust Rocker Arm
Adjusting ----
in'lb (2.2-3.4 N,m}. Nut __ Feeler
10. Check the spark plug and _ Gauge
reinstall. See Replacing the -_ _ --
Spark Plug. . . .
O003-0 006in.
11. Replace the spark plug wire. (0.076-0.152 ram)
12. Reinstall the engine cover.
Check alignment of the cover
before tightening the screws. _ Valve Stem
Tighten screws. Fig. 28

REPLACING THE SPARK PLUG
Use a replacement Champion ® #RDZ4H spark plug. The correct air gap
is 0.025 in. (0.635 rnrn).
1. Stop the engine and allow it to cool. Remove the six (6)screws on the back
of the engine cover with a Flat-head or T-25 Torx screwdriver (Fig. 25).
2. Grasp the plug wire firmly and pull the cap from the spark plug.
3. Clean dirt from around the spark plug. Remove the spark plug from the
cylinder head by turning a 5/8 in. socket counterclockwise.
-- i
_, I WARNING: Do not sand blast, scrape or clean spark plug
the engine could damage the cylinder.
e ectrodes. Gr t n
4. Replace cracked, fouled or I I
dirty spark plug. Set the air
gap at 0.025 in. (0.635 rnrn)
using a feeler gauge (Fig. 29).
5. Install a correctly-gapped
spark plug in the cylinder
head. Turn the 5/8 in. socket
clockwise until snug.
If using a torque wrench torque to: 0.025 in. $
110-120 in.olb. (12.3-13.5 Nora) (0.635ram} f
!
Do not over=tighten. Fig. 29
PLUG=IN POWER START AND POWER BiT START FEATURES
This unit can be started with an optional Plug-In Power Start or Power Bit
Start (Plug-In Power Start sold separately /Power Bit Start included). If
choosing to start the unit using one of these features or have questions,
please contact your local Craftsman retailer or call 1-800=4=MY-HOME® for
more information and purchasing. You may also go to www.craftsman.com.
Power Start Feature
item No. Description
316.85951 ..................................... Plug-In Power Start
316.85952 ........................................ Power Bit Start
CLEANING
m i_ ARNING: To avoid serious personal injury, always turn the
unit off and allow it to cool before cleaning or maintaining it.
Use a small brush to clean off the outside of the unit. Do not use strong
detergents. Household cleaners that contain aromatic oils such as pine and
lemon, and solvents such as kerosene, can damage plastic housing or handle.
Wipe off any moisture with a soft cloth.
STORAGE
Never store the unit with fuel in the tank where fumes may reach an open
flame or spark.
Allow the engine to cool before storing.
Lock up the unit to prevent unauthorized use or damage.
Store the unit in a dry, well-ventilated area.
Store the unit out of the reach of children.
LONG TERM STORAGE
1. Remove the fuel cap, tip the unit and drain the fuel into an approved
container.
NOTE: Do not use gasoline that has been stored for more than 30 days.
Dispose of old gasoline in accordance with federal, state and local
regulations.
2. Start the engine and allow it to run until it stalls. This ensures that all
gasoline has been drained from the carburetor.
3. Allow the engine to cool. Remove the spark plug and put 5 drops of
high quality motor oil into the cylinder. Pull the starter rope slowly to
distribute the oil. Reinstall the spark plug.
NOTE: Remove the spark plug and drain all of the oil from the cylinder
before attempting to start the edger after storage.
4. Change the oil, referring to Changing the Oil. Dispose of the old oil in
accordance with federal, state and local regulations.
5. Thoroughly clean the unit and inspect for any loose or damaged parts.
Repair or replace damaged parts and tighten loose screws, nuts or
bolts. The unit is ready for storage.
9

PROBLEM SOLUTION
Empty fuel tank
Old fuel (over 30 days)
FouJed spark plug
Cold weather start lever is in closed position
Air filter is plugged
Fill fuel tank with fuel
Press primer bulb fully and sioWJy i 0 times
Drain fuel tank and add fresh fuel
Replace oi Clean the SPaik Piug
Move cold weather start lever to open position
Replace or clean the air filter
Old fuel (ovei 30 daYs)Drain fuel tank and add fresh fueJ
Improper idle speed
Old fuel (over 30 days)
Blade bound With dirt or grass
Dirty air filter
Old fuel (over 30 days)
Adjust according to the Idle Speed Adjustments section
Drain fuel tank and add fresh fuel
Stop the engine and clean the blade
Clean or replace the air filter
h,
Drain fuel tank and add fresh fuel
Fouled spark plug Replace or clean the Spark plug
10

Engine Type .................................................................................................... Air-Cooled, 4-Cycle
Displacement ..................................................................................................... 1.8 cu. in. (29 cc)
Operating RPM ........................................................................................................ 6,800+ rpm
Idle Speed RPM .................................................................................................. 2,800 - 4,200 rpm
Valve clearance ...................................................................................... 0.003-0.006 in. (0.076-0.152 mm)
Spark Plug Gap ............................................................................................... 0.025 inch (0.635 mm)
Spark Plug ....................................................................................... Champion _ RDZ4H or equivalent plug
Lubrication ............................................................................................................ SAE 30 Oil
Crankcase Oil Capacity ............................................................................................... 3.04 oz (90 ml)
Clutch Type ............................................................................................................ Centrifugal
Fuel ................................................................................................................... Unleaded
Fuel Tank Capacity ................................................................................................... 14 oz (414 ml)
Unit Weight ...................................................................................................... 24.7 Ibs. (11.2 kg)
Cutting Depth (maximum) ........................................................................................... 1.75 in. (44.5 mm)
* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without
notice.
REPAIR PROTECTION AGREEMENTS
Congratulations on making a smart purchase. Your new Craftsman@ product is designed and manufactured for years of dependable operation. But like all
products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.
Here is what the Repair Protection Plan Agreement includes:
[] Expert service by our 10,000 professional repair specialists
[] Unlimited service and no charge for parts and labor on all covered repairs
[] Product replacement up to $1500 if your cover product can not be fixed
[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of
preventive maintenance checks
[] Fast help by phone -we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's
manual."
Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or
schedule a service appointment online.
The Repair Protection Agreement is a risk-free purchase. Ifyou cancel for any reason during the product warranty period, we will provide a full refund. Or a prorated
refund anytime after the product warranty period expires. Purchase your Repair Protection Agreement today!
Some limitations and exclusions apply. For prices and additional information call 1=800-827=6655.
*Coverage in Canada varies on some items. For full details call Sears Canada at 1-800-361-6665.
Sears installation Service
For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call 1-800-4-MY-HOME ®.
11

12

Manual del Operador
M
4 Ciclos
Recortador de Bordes
Modelo No. 316.773800
.SEGURIDAD
.MONTAJE
.FUNCIONAMIENTO
.MANTENIMIENTO
.LISTADO DE PIEZAS
PRECAUCiON: Lea eJ manual
del operador y siga todas las
advertencias e instrucciones
de seguridad.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
Visite nuestro sitio web: www.craftsman.com
769-06843 P00 03/11

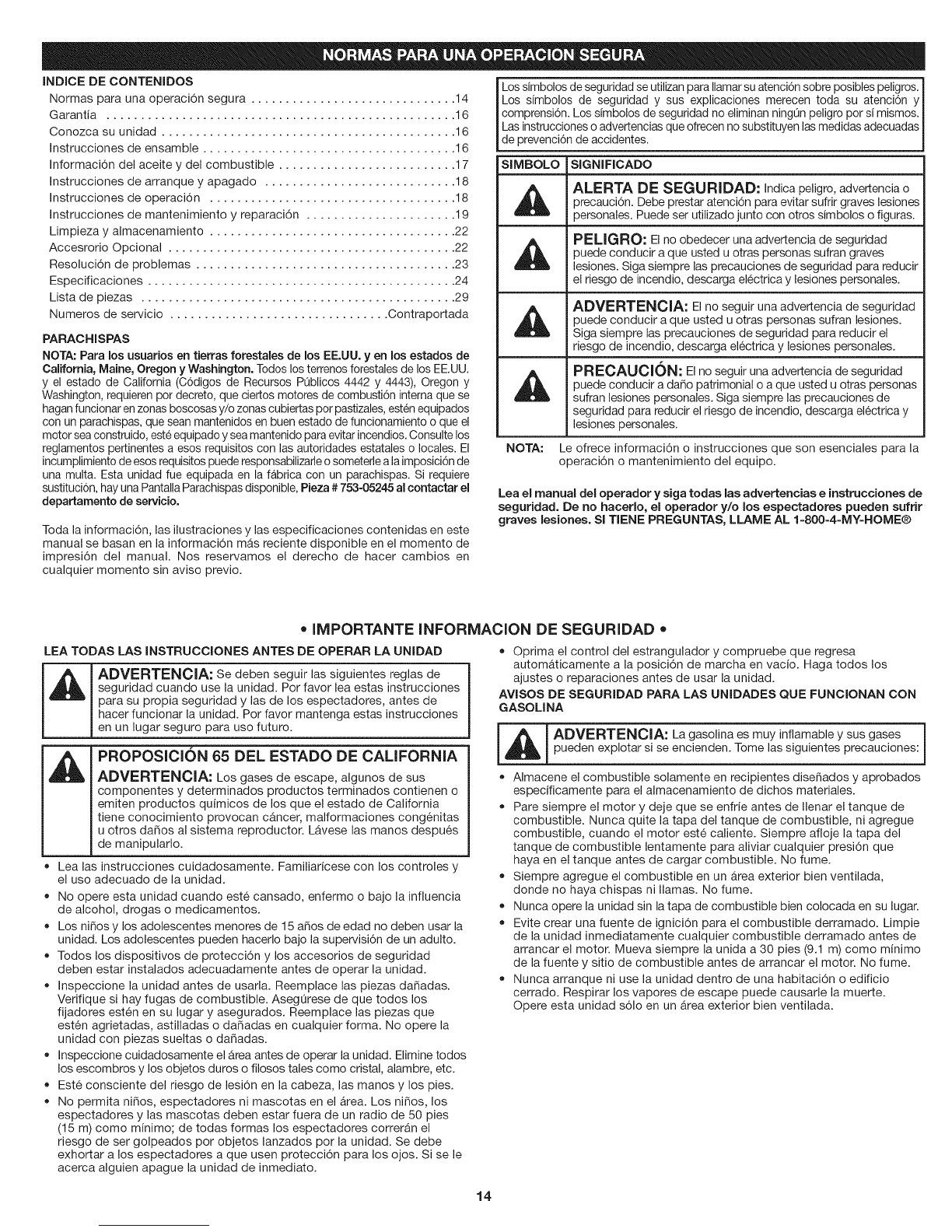

INDICE DE CONTENIDOS
Normas para una operaci6n segura .............................. 14
Garantia ................................................... 16
Conozca su unidad ........................................... 16
Instrucciones de ensamble ..................................... 16
Informaci6n del aceite y del combustible .......................... 17
Instrucciones de arranque y apagado ............................ 18
Instrucciones de operaci6n .................................... 18
Instrucciones de mantenimiento y reparaci6n ...................... 19
Limpieza y almacenamiento .................................... 22
Accesrorio Opcional .......................................... 22
Resoluci6n de problemas ...................................... 23
Especificaciones ............................................. 24
Lista de piezas .............................................. 29
Numeros de servicio ................................ Contraportada
PARACHISPAS
NOTA: Para los usuarios en tierras forestales de los EE.UU. yen los estados de
California, Maine, Oregon y Washington. Todos los terrenes forestales de los EE.UU.
y el estado de California (C6digos de Recursos PQblicos 4442 y 4443), Oregon y
Washington, requieren pot decreto, que ciertos motores de combusti6n intema que se
hagan funcionar enzonasboscosas y/e zonascubiertas por pastizales,esten equipados
con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el
motor sea construido, este equipado y sea mantenido para evitarincendios. Consultelos
reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. El
incumplimiento deesos requisitospuede responsabilizarleosometerle ala imposici6n de
una multa. Esta unidad fue equipada en la fabrica con un parachispas. Si requiere
sustituci6n, hay una Pantalla Parachispas disponible, Pieza #753-05245 al contactar el
departamento de servicio.
Toda la informaci6n, las ilustraciones y las especificaciones contenidas en este
manual se basan en la informaci6n mAs reciente disponible en el momento de
impresi6n del manual. Nos reservamos el derecho de hacer cambios en
cualquier momento sin aviso previo.
I Los simbolos de seguridad se utilizan para Ilamarsu atenci6n sobre posibles peligros. I
_Los simbolos de seguridad y sus explicaciones merecen toda su atenci6n Yl
comprensi6n. Los slmbolos de seguridad no eliminan ningQnpeligro per si mismos. I
Las instrucciones o advertencias que ofrecen nosubstituyen lasmedidas adecuadas I
de prevenci6n de accidentes, j
SIMBOLO SIGNIFICADO
ALERTA DE SEGURIDAD: Indica peligro, advertencia o
precauci6n. Debe prestar atenci6n para evitar sufrir graves lesiones
personales. Puede ser utilizado junto con otros simbolos o figuras.
PELIGRO," El no obedecer una advertencia de seguridad
puede conducir a que usted u otras personas sufran graves
lesiones. Siga siempre las precauciones de seguridad para reducir
el riesgo de incendio, descarga el6ctrica y lesiones personales.
ADVERTENCIA: El no seguir una advertencia de seguridad
puede conducir a que usted u otras personas sufran lesiones.
Siga siempre las precauciones de seguridad para reducir el
riesgo de incendio, descarga el6ctrica y lesiones personales.
PRECAUCI()N: El no seguir una advertencia de seguridad
puede conducir a daSo patrimonial o a usted u otras
que personas
sufran lesiones personales. Siga siempre las precauciones de
seguridad para reducir el riesgo de incendio, descarga electrica y
lesiones personales.
NOTA: Le ofrece informaci6n o instrucciones que son esenciales para la
operaci6n o mantenimiento del equipo.
Lea el manual del operador y siga todas las advertencias e instrucciones de
seguridad. De no hacerlo, el operador y/o los espectadores pueden sufdr
graves lesiones. Sl TIENE PREGUNTAS, LLAME AL 1=800=4=MY=HOME®
• IMPORTANTE INFORMACION DE SEGURIDAD •
LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD
_ DVERTENCIA: Se deben seguir las siguientes reglas de
seguridad cuando use la unidad. Por favor lea estas instrucciones
para su propia seguridad y las de los espectadores, antes de
hacer funcionar la unidad. Por favor mantenga estas instrucciones
en un lugar seguro para uso futuro.
i'1
PROPOSICK)N 65 DEL ESTADO DE CALIFORNIA
ADVERTENCIA: Los gases de escape, algunos de sus
componentes y determinados productos terminados contienen o
emiten productos quimicos de los que el estado de California
tiene conocimiento provocan cancer, malformaciones cong6nitas
u otros daSos al sistema reproductor. LAvese las manos despues
de manipularlo.
• Lea las instrucciones cuidadosamente. Familiaricese con los controles y
el uso adecuado de la unidad.
• No opere esta unidad cuando est6 cansado, enfermo o bajo la influencia
de alcohol, drogas o medicamentos.
• Los niSos y los adolescentes menores de 15 aSos de edad no deben usar la
unidad. Los adolescentes pueden hacerlo bajo la supervisi6n de un adulto.
Todos los dispositivos de protecci6n y los accesorios de seguridad
deben estar instalados adecuadamente antes de operar la unidad.
Inspeccione la unidad antes de usarla. Reemplace las piezas daSadas.
Verifique si hay fugas de combustible. AsegOrese de que todos los
fijadores est6n en su lugar y asegurados. Reemplace las piezas que
est6n agrietadas, astilladas o daSadas en cualquier forma. No opere la
unidad con piezas sueltas o daSadas.
• Inspeccione cuidadosamente el Area antes de operar la unidad. Elimine todos
los escombros y los objetos duros o filosos tales como cristal, alambre, etc.
Est6 consciente del riesgo de lesi6n en la cabeza, las manos y los pies.
• No permita ni5os, espectadores ni mascotas en el Area. Los niSos, los
espectadores y las mascotas deben estar fuera de un radio de 50 pies
(15 m) como minimo; de todas formas los espectadores correran el
riesgo de ser golpeados por objetos lanzados pot la unidad. Se debe
exhortar a los espectadores a que usen protecci6n para los ojos. Si se le
acerca alguien apague la unidad de inmediato.
Oprima el control del estrangulador y compruebe que regresa
automaticamente a la posici6n de marcha en vacio. Haga todos los
ajustes o reparaciones antes de usar la unidad.
AVlSOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNOIONAN CON
GASOLINA
[_ ADVERTENClA: La gasolina es muy inflamable y sus gases I
!
pueden explotar si se encienden. Tome las siguientes precauciones: I
Almacene el combustible solamente en recipientes diseSados y aprobados
especificamente para el almacenamiento de dichos materiales.
Pare siempre el motor y deje que se enfrie antes de Ilenar el tanque de
combustible. Nunca quite la tapa del tanque de combustible, ni agregue
combustible, cuando el motor est6 caliente. Siempre afloje la tapa del
tanque de combustible lentamente para aliviar cualquier presi6n que
haya en el tanque antes de cargar combustible. No fume.
Siempre agregue el combustible en un Area exterior bien ventilada,
donde no haya chispas ni llamas. No fume.
Nunca opere la unidad sin la tapa de combustible bien colocada en su lugar.
Evite crear una fuente de ignici6n para el combustible derramado. Limpie
de la unidad inmediatamente cualquier combustible derramado antes de
arrancar el motor. Mueva siempre la unida a 30 pies (9.1 m) como minimo
de la fuente y sitio de combustible antes de arrancar el motor. No fume.
Nunca arranque ni use la unidad dentro de una habitaci6n o edificio
cerrado. Respirar los vapores de escape puede causarle la muerte.
Opere esta unidad s61o en un Area exterior bien ventilada.
14

CUANDO ESTI_ OPERANDO
• Use gafas protectoras que cumplan con la norma Z87.1-1989 de ANSI y
tengan la marca que Io indica. Use protecci6n para la oreja/audici6n
cuando opere esta unidad. Use mascara facial o para polvo si la
operaci6n produce mucho polvo.
• Use pantalones largos fuertes, botas, guantes y camisa de mangas
largas. No use ropa holgada, joyas, pantalones cortos, sandalias, ni est6
descalzo. AsegOrese el cabello por encima del nivel de los hombros.
Esta unidad tiene un embrague. La lamina sigue siendo inm6vil cuando el
motor esta estando desocupado. Si no sucede asi, haga que un t6cnico
de servicio autorizado ajuste la unidad.
Est6 seguro que la lamina no esta en contacto con cualquier cosa antes
de comenzar la unidad.
• Use la unidad solamente de dia o con buena luz artificial.
Evite arranques accidentales. Est6 en la posici6n de arranque cada vez
que hale la cuerda de arranque. El operador y la unidad deben estar en
una posici6n estable al arrancar. Consulte las Instrucciones de
Arranque/Parada.
Use la herramienta correcta. Use esta herramienta solamente para el
prop6sito para el cual fue disefiada.
Tenga mucho cuidado cuando invierta o mueva la unidad hacia usted.
No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio
adecuados. Tenga mucho cuidado cuando trabaje en pendientes
marcadas o inclinadas.
Sostenga siempre la unidad con ambas manos cuando la opere.
Mantenga un agarre firme sobre ambas manijas.
Mantenga las manos, la cara y los pies alejados de todas las partes en
movimiento. No toque ni intente parar la lamina mientras que esta girando.
No toque el motor o el silenciador. Estas piezas estan muy calientes
durante la operaci6n, incluso despues de que se apaga la unidad.
No opere el motor a mAs velocidad de la necesaria para cultivo. No haga
funcionar el motor a alta velocidad cuando no est6 cultivo.
Pare siempre el motor cuando deje de cultivo o cuando est6 caminando
de un lugar de cultivo hacia otro.
Si golpea o se enreda con un objeto extrafio, pare el motor
inmediatamente y verifique si ha habido algQn dafio. No Io opere antes de
reparar el dafio. No opere la unidad con piezas sueltas o dafiadas.
Pare la unidad, apague el motor y desconecte la bujia para mantenimiento
o reparaci6n.
Use solamente piezas y accesorios de reemplazo del fabricante del
equipo original para esta unidad. Estos estAn disponibles en su proveedor
de servicio autorizado. El uso de cualquier pieza o accesorio no
autorizado podria causar lesiones graves al usuario, o dafios a la unidad,
y anular su garantia.
Mantenga la unidad limpia de vegetaci6n y otros materiales. Pudieran
quedar obstruidas entre las pQas y el protector.
Para reducir el peligro de incendio reemplace un silenciador y
amortiguador de chispas defectuoso. Mantenga el motor y el silenciador
libre de hierba, hojas, exceso de grasa o acumulaci6n de carb6n.
DESPUI_S DE USARLA
Limpie las pQas con un limpiador casero para eliminar la acumulaci6n de
resina. Engrase la lamina con aceite de la mAquina para prevenir moho.
OTROS AVISOS DE SEGURIDAD
• Nunca almacene una unidad con combustible dentro de un edificio en el
cual los vapores puedan Ilegar a una llama expuesta o una chispa.
Deje que el motor se enfrie antes de almacenarlo o transportarlo.
AsegQrese de fijar bien la unidad mientras la transporta.
AImacene la unidad en un Area seca y cerrada, o en un lugar alto para evitar
uso no autorizado o dafios. Mant6ngala alejada del alcance de los nifios.
Nunca rocie ni chorree la unidad con agua ni ningQn otro liquido.
Mantenga las manijas secas, limpias y libres de escombros. Limpiela
despues de usarla, vea las instrucciones de Limpieza y Almacenamiento.
• Conserve estas instrucciones. ConsQItelas con frecuencia y Qselas para
instruir a otros usuarios. Si le presta esta unidad a alguien, pr6stele
tambien estas instrucciones.
GUARDE ESTAS INSTRUCCIONES
=SiMBOLOS DE SEGURIDAD E INTERNACIONALES =
Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador
para obtener informaci6n completa acerca de la seguridad, ensamble, operaci6n y mantenimiento y reparaci6n.
SIMBOLO
i!iL
SIGNIFICADOSIMBOLO SIGNIFICADO
EE85i
re aRo1
_ul_ra
m
_LESI_
re es1_
ad_
!¢IJ
iJiiiJiiiiiiiiiiiiiiiiiiiii//!!iiiiiiii/iiiiiii
}[iiiiiiii
{i!;i!iiiiiiiiiiiiii
m
_N;ES'(
aaasenl
15

GARANTIA TOTAL POR 2A_IOS, DE CRAFTSMAN
Este producto se garantiza DURANTE 2 ANOS a partir de la fecha de compra, contra defectos en el material o en la mano de obra. El producto defectuoso
sera reparado sin ningQn costo o serA remplazado gratuitamente si no puede ser reparado.
Para conocer los detalles sobre la cobertura de la garantfa para que sea reparado oreemplazado, visite el sitio web: www.craftsman.com
Esta garantJa cubre SOLAMENTE defectos en el material omano de obra. La cobertura de la garantJa NO incluye:
• Elementos consumibles que pueden desgastarse debido al uso normal dentro del periodo de garantia, pot ejemplo, cuchillas de la bordeadora, filtros o bujias.
• Dafios que ocurran al producto como resultado de intentos de modificaci6n o reparaci6n por parte del usuario, o que sean causados por accesorios del producto.
• Reparaciones necesarias debidas a accidente o falla en el funcionamiento, o pot no mantener el producto de acuerdo con todas las instrucciones provistas.
• El mantenimiento preventivo, o reparaciones necesarias debido a mezcla incorrecta de combustible, o a combustible viejo o contaminado.
Esta garantia es nula si este producto se utiliza alguna vez durante la prestaci6n de servicios de tipo comercial o si se le alquila a otra persona.
Esta garantia le otorga a usted derechos legales especificos, y usted puede adem&s poseer otros derechos, los cuales varian de un estado a otro.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
APPLICACIONES
• Para hacer recortes a Io largo de senderos, estacionamientos, jardincillos
rocosos, etc.
Manubrio
Gatillo del regulador
Control de
encendido
apagado
Tapa del combustible Tap6n del aceite
Manija de la
cuerda de
arranque
Silenciador
Bujia de
encendido
Cubierta del
filtro de aire
Palanca de
arranque roja
para clima frio
iNO SE NECESITAN HERRAMIENTAS!
Palanca de ajuste
de profundidad
Bombilla del
cebador
Cuchilla del recortador de hordes Protector de la cuchilla
2. Inserte un perno hexagonal
ENSAMBLAJE DEL MANGO
1. Deslice los extremos del eje
central pot los extremos de
ambos ejes inferiores y alinee
los agujeros (Fig. 1).
NOTA: AI ensamblar el eje
central, mantenga el
cable del regulador y el
conjunto de alambres
pot el frente de la unidad.
Eje central
Eje
inferior
Eje inferior_
Fig. 1
3.
con base en cada uno de
estos dos agujeros (Fig. 2).
Ponga una arandela y una
perilla en cada perno (Fig. 2).
Apriete firmemente las
perillas. Arandela
Arandela
Perno
Fig. 2
16

4. Alinee los agujeros del eje _-_ /Eje superior
superior con los agujeros que
est&n en el extremo superior
del eje central (Fig. 3).
NOTA: AsegOrese de que el %p _ /Arandela
doblez en "V" de ,a a_erilxlaiLs__ _/
manija est6 apuntando Arandel Perno
hacia arriba, de modo ",_X'4k_& ,__ _-
que el control del Perno _ Eje
regulador quede a la central
derecha cuando el
operador se pare en la Fig.3
posici6n de
funcionamiento (Fig. 3). _'\ \/jCuerda de
NOTA: Mantenga el cable del arranque
regulador y el conjunto
de alambres por delante
del eje central. Eje
5. Inserte un perno hexagonal superior \if \ __'_\
con base en cada uno de _-"_,"--____._..Gancho
estos dos agujeros (Fig. 3). de ojo
6. Ponga una arandela y una
perilla en cada tornillo (Fig. 3).
Apriete firmemente las perillas. Fig.4
7. Tire de lacuerda de arranque y
pAsela a trav6s del gancho de
ojo (Fig. 4). Eje
8. Inserte el cable del regulador
y el conjunto de alambres en
los sujetacables que est&n Sujetacabme
encima de los ejes inferior y
superior (Fig. 5).
NOTA: NO pase los cables a ijunto de alambres
trav6s del gancho de ojo. Cabme den reguNador
NOTA: NO pellizque ni doble los
cables. Fig.5
A_, I ADVERTENClA: EL LLENAR DEMA- SIADO EL CARTER PUEDE
I _ _CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la
=====" _ importancia del control y mantenimiento del nivel correcto de aceite en
el cigQehal.Verifique el aceite antes de cada uso yc_.mbielo cuando
sea necesar o segOn send ca en a secc 6n de Cambio del aceite.
TIPO BE ACEITE RECOMENDADO
El uso de un aceite del tipo y peso correctos enel cigQe_ales extremadamente
importante. Verifique el aceite antes de cada uso y cambie el aceite con frecuencia.
Si no usa el aceite correcto, o utiliza aceite sucio, puede causar el desgaste y falla
prematuros del motor. Use un aceite de buena calidad SAE 30 de API (American
Petroleum Institute) clase de servicio SG, SE SH.
CARGA DE ACEITE EN EL CARTER DEL CIGOE_IAL: USO INICIAL
NOTA: Esta unidad se envia sin carga de aceite. A fin de evitar el daSo de
la unidad, cargue aceite
en el c&rter del cigOe_al
antes de intentar
arrancar la unidad.
Su unidad trae una botella de
aceite SAE 30 SF, SG, SH de 90 ml
(3,04 onzas fluidas) (Fig. 6).
NOTA: Guarde la botella para
medir la cantidad correcta Boquim
de aceite cuando deba embudo
cambiarlo en el futuro. Lea
Cambio de Aceite.
1. Desenrosque la tapa de la Fig. 6
botella de aceite y retire el sello de papel que cubre la apertura. Vuelva a
colocar la tap& Corte la punta de la boquilla del embudo (Fig. 6).
2. Coloque la unidad sobre una superficie plana.
3. Saque el tap6n de aceite/varilla de medici6n del cigeeSal (Fig. 8).
4. Vierta todo el contenido de la botella de aceite en el cigeeSal (Fig. 7).
NOTA: No agregue nunca aceite al combustible o al tanque de combustible.
5. Limpie todo el aceite que pueda haberse derramado y vuelva a instalar el
tap6n del aceite. 17
Verifique el aceite antes de cada
uso y c&mbielo cuando sea
necesario segen se indica en la
secci6n de Cambio del aceite.
TIPO DE COMBUSTIBLE
RECOMENDADO
El combustible viejo es la causa
principal del mal funcionamiento
de la unidad. AsegOrese de usar
combustible nuevo, limpio y sin
plomo.
NOTA: Elimine la gasolina vieja
de acuerdo a los
reglamentos federales,
estatales y locales.
NOTA: Este es un motor de
cuatro ciclos. Para evitar
da_ar su unidad, no
mezcle el aceite con la
gasolina.
Definici6n de los combustibles
de mezcla
Los combustibles actuales con
frecuencia son una mezcla de
gasolina y uno o m&s oxigenantes
como el etano, el metanol o el
MTBE (6ter).El combustible con
Fig. 7
Fig. 8
Orificio de
Imenado de
aceite
tap6n de aceite
Anilmo en
Orificio de
Henado de
aceite
mezcla de alcohol absorbe agua. Un porcentaje de agua tan peque_o como el
1% en el combustible puede hacer que el combustible y el aceite se separen. Se
forman &cidos mientras estA guardado. Cuando use combustible con mezcla de
alcohol, use combustible nuevo (almacenado durante menos de 30 dias).
Uso de los combustibles de mezcla
Si decide usar un combustible de mezcla o si su uso es inevitable, le
recomendamos que tome las siguientes precauciones:
• Use siempre una mezcla fresca de combustible segQn Io indica su manual
del operador
• Use el aditivo especial de combustible STA-BIL® o uno similar
• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad
Uso de aditivos en el combustible
ADVERTENClA: La gasolina es muy inflamable. Los gases pueden
explotar si se encienden. Apague siempre el motor y espere que se enfrie
antes de cargar el tanque de combustible. No fume mientras Ilena el
tanque. Mantenga las chispas y las llamas lejos del a.rea.
ADVERTENCIA: Cargue el com-bustible en un a.reaexterior
limpia y bien ventilada. Limpie de inmediato todo combustible que se
haya derramado. Evite crear una fuente de encendido con el
combustible derramado. No arranque el motor hasta que se hayan
evaporado los gases del combustible.
El uso de aditivos, como el estabilizador de gasolina STA-BIL® o un equivalente,
inhibira, la corrosi6n y minimizara, la formaci6n de dep6sitos de goma. El uso de
aditivos puede evitar que se formen dep6sitos dar_inos en el carburador por
hasta sais (6) meses. Agregue 23 ml (0,8 de onza) de aditivo per gal6n de
combustible de acuerdo a las instrucciones del envase. No agregue NUNCA los
aditivos directamente al tanque de combustible de la unidad.
CARGA DE COMBUSTIBLE EN LA UNIDAD
ADVERTENCIA: Saque la tapa del combustible lentamente paraevitar lesionarse con el rociado del combustible. No opere nunca la
unidad sin la tapa del combustible firmemente colocada en su lugar.
ADVERTENClA: *No UTILHCE GASOMNA E85 EN ESTA
UNIDAD. Se ha demostrado que el combustible que contiene mAs
de110% de etanol probablemente ocasionarA da_os al motor y
anular_ la garantia.
1.
2.
Saque la tapa de la gasolina
(Fig. 9). inyectordel
Coloque el pico del recipiente envase del gas
de gasolina en el orificio de
Ilenado del tanque de gasolina
(Fig. 9) y Ilene el tanque.
NOTA: No Ilene el tanque
demasiado.
3. Limpie toda la gasolina que
pueda haberse derramado.
4. Vuelva a instalar la tapa de la
gasolina.
5. Mueva la unidad por Io menos Fig. 9
9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el motor.
Tanque de
gasolina

ADVERTENOIA: Use esta unidad s61o en un Area exterior bien I
ventilada. Los gases de escape de mon6xido de carbono pueden Iser letales en un Area cerrada.
ADVERTENCIA: Evite los arranques accidentales. Col6quese
en posici6n de inicio cuando tire de la cuerda de arranque (Fig. 12).
El operador y la unidad deben estar en una posici6n estable al
arrancar la unidad para evitar graves lesiones personales.
NOTA: Esta unidad utiliza el sistema de arranque Incredi-PulF M,que reduce
notablemente el esfuerzo necesario para arrancar el motor. No hay
resistencia fuerte al tirar de la cuerda de arranque. Este consciente de que
este m6todo de arranque es muy diferente (y mucho mas f&ci0 que los
m6todos de arranque anteriores.
INSTRUCCIONES DE ARRANQUE
1. Compruebe el nivel de aceite Control del
en el carter. Consulte el tema regulador
Cdmo cemprebar el nivel de
aceite.
2. Llene el tanque de
combustible con gasolina sin
plomo limpia y fresca.
Consulte Cdmo Ilenar la
unidad de combustible.
NOTA: No hay necesidad de
arrancar la unidad. El
control de Encendido/
Apagado esta en la
posici6n ENCENDIDO (I)
en todo momento (Fig. 10).
Sl HAY FRJO... En tiempo de frio
(por debajo de 40°F),
mueva hacia abajo la
palanca de arranque roja
para clima frio (Fig. 11) a
fin de ponerla en la
posici6n cerrada, y
continOe con el paso 3. Bornbimladem
NO mueva esta palanca cebador
si la temperatura esta por
encima de 40°R
NOTA: NO apriete el control del
regulador hasta el paso 8.
Fig. 10
Palanca de arranque roja
para clima frio
Fig. 11
3. Oprima completamente y libere la pera del cebador 10veces, lentamente.
Debera verse alguna cantidad de combustible en la pera del cebador (Fig. 11).
Si no puede ver combustible en la per& oprima y suelte la pera tantas veces
como sea necesario hasta que vea combustible en la misma.
4. PArese en la posici6n de arranque (Fig. 12).
5. Tire de la cuerda de arranque con un movimiento firme hasta que la
unidad arranque.
Sl HAY FRJO... En tiempo de frio (por debajo de 40°F), despues de que la
unidad arranque, mueva
de nuevo la palanca de Posici6n de
arranque roja para clima Arranque
frio a la posici6n abierta.
6. Espere 60 segundos.
7. Incline la unidad hacia arras Cuerda de
de modo que la cuchilla no arranque
toque la tierra.
8. Apriete el control del
regulador y deje que el motor
se caliente de 30 a 60
segundos. La unidad se -_ ,,, _.o
puede usar durante este Fig. 12
tiempo.
Sl... El motor no arranca, regrese al paso 3.
Sl... El motor se para mientras oprime el regulador, regrese al paso 4
INSTRUOOIONES DE APAGADO
1. Saque la mano del control del regulador. Deje enfriar el motor en
marcha en vacio.
2. Coloque el control de encendido y apagado en posici6n de APAGADO (O)
(Fig. 10).
COMO ARRANCA LA UNIDAD CON EL ARRANCADOR DE POTENCIA
ELECTRICO O EL ACCESORIO ARRANCADOR DE POTENCIA PARATALADRO
NOTA: iEsta unidad puede utilizar un arrancador de potencia electrico o el
accesorio opcional accesorio arrancador de potencia para taladro!
Parainformarse sobre el uso adecuado de estos sistemas, consulte el
manual del operador del arrancador de potencia electrico o del accesorio
opcional accesorio arrancador de potencia para taladro, i(EIarrancador de
potencia electrico se vende per separado /se incluye el accesorio
arrancador de potencia para taladro! Vea en la pagina 22 de este manual
mas informaci6n sobre estos accesorios).
INSTRUCCIONES DE ARRANQUE
1. Compruebe el nivel de aceite en el carter. Consulte el tema Cdmo
comprobar el nivel de aceite.
2. Llene el tanque de combustible con gasolina sin plomo limpia y fresca.
Consulte Cdmo Ilenar la unidad de combustible.
NOTA: No hay necesidad de arrancar la unidad. El control de Encendido/
Apagado est,. en la posici6n ENCENDIDO (I) en todo momento (Fig. 10).
Sl HAY FRJO... En tiempo de frio (por debajo de 40°F), mueva hacia abajo la
palanca de arranque roja para clima frio (Fig. 11) a fin de ponerla en
la posici6n cerrada, y continOe con el paso 3. NO mueva esta
palanca si la temperatura est,. por encima de 40°R
NOTA: NO apriete el control del regulador hasta el paso 9.
3. Oprima completamente y libere la pera del cebador 10 veces, lentamente.
Debera verse alguna cantidad de combustible en la pera del cebador (Fig. 11).
Si no puede ver combustible en la per& oprima y suelte la pera tantas veces
como sea necesario hasta que vea combustible en la misma.
4. Coloque el arrancador de potencia electrico o el accesorio arrancador de
potencia para taladro en la parte posterior de la unidad. Consulte la secci6n
de Operacidn del arrancador de potencia electrico o accesorio arrancador de
potencia para taladro del operador manual.
5. Apriete y mantenga apretado el ENCENDIDO (I) bot6n del arrancador
de potencia electrico o el taladro equipado accesorio arrancador de
potencia para taladro en intervalos de no mAs de 2 segundos cada
hasta que la unidad arranque.
Sl HAY FRiO... En tiempo de frio (por debajo de 40°F), despues de que la
unidad arranque, mueva de nuevo la palanca de arranque roja para
clima frio a la posici6n abierta.
6. Quitar el arrancador de potencia electrico o el taladro de la unidad.
7. Espere 60 segundos.
8. Parese en la posici6n de arranque (Fig. 12). Incline la unidad hacia atrAs
de modo que la cuchilla no toque la tierra.
9. Apriete el control del regulador y deje que el motor se caliente de 30 a
60 segundos. La unidad se puede usar durante este tiempo.
Sl... El motor no arranca, regrese al paso 3.
Sl... El motor se para mientras oprime el regulador, regrese al paso 4.
INSTRUCCIONES DE APAGADO
1. Saque la mano del control del regulador. Deje enfriar el motor en
marcha en vacio.
2. Coloque el control de encendido y apagado en posici6n de APAGADO (O)
(Fig. 10).
COMO SOSTENER LA UNIDAD
ADVERTENClA: Use siempre protector para los ojos, oidos, |
los pies y el cuerpo a fin de reducir las posibilidades de lesiones al J
operar esta unidad.
Antes de hacer funcionar la unidad, pArese
en la posici6n de funcionamiento (Fig. 13).
Compruebe Io siguiente:
• Que el operador use protector para los
ojos y ropa adecuada.
Que ambas manos sujeten la barra de
mango firmemente.
• Que la rueda del recortador de bordes este
ajustada para la profundidad de corte
adecuada tal como se muestra en la Figura 14
y que el recortador de bordes este situado
como se muestra en la Figura 13. Fig. 13
18

COMO AJUSTAR LA
PROFUNDIDAD DE CORTE DEL
RECORTADOR DE BORDES
1. Aparte ligeramente la
palanca de ajuste de
profundidad de la guia de la
rueda (Fig. 14).
2. Para elevar la cuchilla de
corte, mueva la palanca
hacia el frente del soporte de
la rueda (Fig. 14). Bajar la
rueda disminuye la
profundidad de corte.
Palanca de
ajuste de
profundidad
Fig. 14
3. Para bajar la cuchilla de corte, mueva la palanca hacia la parte
posterior del soporte de la rueda. Elevar la rueda aumenta la
profundidad de corte.
RECOMENDACIONES PARA OBTENER MEJORES RESULTADOS AL
RECORTAR
• Despu6s de arrancar el motor,
mantenga inclinada la unidad
hacia atrAs para que la cuchilla
no toque el terreno. Mueva la
unidad al lugar deseado y baje
despacio la cuchilla para ponerla
en contacto con el terreno.
• No fuerce al recortador de
bordes. Recorte la primera vez
a una profundidad menor, (No
mas de 1/2" de profundidad de
corte por pase), luego haga
otro pase con un ajuste mAs
profundo.
Borde de
la cuchilla
©
Borde de
la cuchilla
Fig. 15
• Camine el recortador de bordes a un paso lento y uniforme.
• Revise el estado de la cuchilla (Fig. 15). A medida que se desgasta se pone
mas pequefia, pot consiguiente, se reduce el rendimiento de la profundidad
de corte. Reemplace la cuchilla si ya no entra en contacto con el terreno.
PROGRAMA DE MANTENllVlIENTO
I _ I ADVERTENCIA: Para evitar graves lesiones personales,
apague siempre su recortador y espere que se enfrie antes de
limpiarlo o realizar todo tipo de mantenimiento.
Estos procedimientos requeridos para el mantenimiento deben ser
realizados con la frecuencia indicada en la tabla. Deben ser incluidos como
parte de toda puesta a punto de cada temporada.
NOTA: Es posible que algunos procedimientos de mantenimiento
requieran herramientas o habilidades especiales. Si no esta
seguro sobre estos procedimientos, Ileve la unidad a Sears o a
otro proveedor de servicio calificado. Para mAs informaci6n, Ilame
al 1-800-4-MY-HOME®.
NOTA: El mantenimiento, el reemplazo o la reparaci6n de los dispositivos y
del sistema de control de emisiones puede ser realizado pot Sears o
pot otra agencia de servicio calificada. Para mas informaci6n, Ilame
al 1-800-4-MY-HOME®.
NOTA: Para ver la lista completa de t6rminos y la cobertura de los
dispositivos de control de emisiones como parachispas,
silenciador, carburador, etc., lea la declaraci6n de California/EPA
que viene junto con la unidad.
FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE
Cada 10 horas Limpie y vuelva a aceitar el filtro de aire p. 20
Despues Cambie el aceite p. 20
primeras 10 Verifiquela separaci6n entre el brazo oscilante y la
horas valvula, y ajuste p. 21
Verifique la condici6n y separaci6n de la bujia de
encendido p. 21
Cada 40 horas Cambie el aceite p. 20
Verifiquela separaci6n entre el braze oscilante y la
valvula, y ajuste p. 21
Verifique la condici6n y separaci6n de la bujia de
encendido p. 21
REEMPLAZO DE LA CUCHILLA
1. Coloque la Ilave tipo "Allen"
de 5/16" en el orificio del
husillo (Fig. 16).
2. Mientras sujeta la Ilave tipo
"Allen" en su lugar, afloje la
tuerca con una Ilave de
15/16" girandola hacia la
izquierda (Fig. 16).
3. Quite la tuerca y la cuchilla.
Guarde la tuerca para instalar
la cuchilla nueva.
4. Instale la cuchilla nueva y la
tuerca (Fig. 17).
NOTA: AsegOrese de que los
bordes de la cuchilla
est6n orientados en la
direcci6n correcta
(Fig. 17). La unidad no
funcionara correctamente
si la cuchilla de la
bordeadora esta al rev6s.
5. Mientras sujeta la Ilavetipo
"Allen" en el orificio del husillo,
Apretar Orificio del
husillo
Aflojar
Fig. 16
Cuchilla del
recortador de Tuerca
Fig. 17
apriete la tuerca girando la Ilave hacia la derecha hasta que quede apretada
(Fig. 16).
NOTA: AsegOrese de que la cuchilla se mantenga plana yen el centro
contra el eje de salida durante todo el tiempo de la instalaci6n.
INSPECCION DEL NIVEL DE ACEITE
No podemos exagerar la importancia de verificar y mantener el nivel correcto de
aceite en el carter del cigOeSal. Inspeccione el nivel de aceite antes de cada uso:
1. Apague el motor y permita que el aceite drene dentro del carter del
cigOefial.
2.
3.
4.
6.
NOTA:
NOTA:
Ponga la unidad en una
superficie plana, liana.
Mantenga la suciedad,
recortes de cesped, etc., fuera
del motor. Limpie el Area
alrededor del tap6n de Ilenado
de aceite antes de retirarlo.
Retire el tap6n de aceite y ElPetr61eo m&x Llenala Linea
seque el aceite. Vuelva a
insertarlo completamente
hacia adentro. Fig. 18
La mirada en el petr61eo Ilena
hoyo, utiliza una linterna si tap6n de
necesitado. El petr61eo debe aceite
estar tocando apenas las
interiores la mayoria de los
hilos (Fig. 18).
Si el nivel de aceite no esta
tocando la rosca mas interior Anillo en O
del agujero de Ilenar aceite,
afiada una pequefia cantidad Trou de
al agujero de Ilenar aceite y bougie
vuelva a comprobar (Fig. 21).
Repita este procedimiento
hasta que el nivel de aceite Fig. 19
alcance la rosca mas interna del agujero de Ilenar aceite.
No Ilene demasiado la unidad.
Verifique que el anillo en O est6 en su lugar en el tap6n de aceite
cuando mida y cambie el aceite (Fig. 19).
19

Fig. 20
CAMBIO DEL ACEITE
Cambie el aceite mientras el
motor aOn esta caliente. El aceite
fluira con libertad y IlevarA mAs
impurezas.
1. Retire el tap6n de aceite.
2. Vierta el aceite fuera del
orificio de Ilenado de aceite en
un recipiente inclinando la
unidad hasta una posici6n
vertical (Fig. 20). Deje
suficiente tiempo como para
completar el drenaje.
3. Seque todo el aceite residual de
la unidad y limpie todo el aceite
que pueda haberse derramado.
Elimine todo el aceite de
acuerdo con las normas
federales, estatales y locales.
4. Vuelva a cargar el carter del
cigOeSal con 90 ml
(3,04 onzas fluidas) de aceite
SAE 30 SF, SG, SH.
NOTA: Use la botella y la boquilla
que guard6 del uso inicial
para medir la cantidad
correcta. El nivel de 90 ml
(3,04 onzas) esta
aproximadamente en la
parte superior de la
etiqueta de la botella
(Fig. 22). Mida el nivel con
la varilla de medici6n. Si el
Fig. 21
Nivel de
Ilenado
nivel esta bajo, agregue Fig. 22
una pequefia cantidad de aceite y vuelva a medir. No Io Ilene demasiado
(Fig. 18).
5. Vuelva a colocar el tap6n de aceite.
MANTENIMIENTO DEL FILTRO DE AIRE
Limpieza del filtro de aire Cubierta delfiltro de Bite
No mantener debidamente su filtro Filtro
de aire puede resultar en de aire -- Perilla
funcionamiento inadecuado o puede
causar dafio permanente a su motor.
1. Abra la cubierta del filtro de
aire. Desenrosque la perilla
del lado izquierdo de la .,_
cubierta. Menee la cubierta Placa posterior Ganchos
para abrirla (Fig. 23). Fig. 23
2. Retire el filtro de aire (Fig. 23).
3. Lave el filtro con agua y detergente. Enjuague bien el filtro y d6jelo secar.
4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir
ligeramente el filtro.
5. Apriete el filtro para esparcir y retirar el exceso de aceite.
6. Vuelva a colocar el filtro de aire en la placa de base (Fig.23).
NOTA: Si opera la unidad sin el filtro de aire, su garantia serA ANULADA.
7. AsegQrese de que la placa posterior est6 bien puesta (Fig. 23).
8. Menee la cubierta del filtro de aire para cerrarla y apriete la perilla (Fig. 23).
AJUSTE DE LA VELOCIDAD DE MARCHA EN VAC|O
La velocidad minima del motor puede ser ajustada. Puede tener acceso al
tornillo de ajuste de minima a trav6s de un orificio en la parte superior de la
cubierta del motor (Fig. 24).
NOTA: Los ajustes descuidados pueden dafiar su motor seriamente.
Aparte de la velocidad de marcha en vacio, los ajustes al
carburador deberan ser hechos solamente pot un distribuidor
Sears u otro distribuidor de servicio calificado.
_ ADVERTENClA: La cuchilla puede girar durante los ajustes
de marcha en vacio. Use ropa de protecci6n y observe todas las
instrucciones de seguridad para evitar lesiones personales graves.
Si despues de inspeccionar el combustible y limpiar el filtro de aire el motor
aQn no funciona en minima, ajuste el tornillo de velocidad minima segQn se
indica a continuaci6n.
1. Arranque el motor y d6jelo Tornillo de ajuste
funcionar a una minima alta de minima
durante un minuto para que
se caliente.
2. Suelte la palanca del
regulador y deje que el motor
trabaje en vacio. Si el motor
se para, inserte un
destornillador Phillips
pequefio en el orificio de la Fig. 24
cubierta del motor (Fig. 24).
Gire el tornillo de minima hacia adentro, en sentido horario, de a 1/8 de
vuelta por vez (segOn sea necesario) hasta que el motor funcione en
minima suavemente.
NOTA: La cuchilla no deberA girar mientras el motor est6 en marcha en
vacio.
3. Si la cuchilla gira al estar el motor en marcha en vacio, dele vuelta al
tornillo de marcha en vacio en sentido contrario alas agujas del reloj 1/8
de vuelta cada vez (segOn sea necesario) para reducir la marcha en vacio.
La inspecci6n del combustible, la limpieza del filtro de aire y el ajuste del
tornillo de velocidad minima debe resolver la mayoria de los problemas del
motor. En caso contrario, y si ninguna de las condiciones siguientes se
cumplen, pida que la unidad sea inspeccionada por un t6cnico calificado de
Sears o de otro distribuidor de servicio calificado:
• El motor no funciona en minima
El motor fluctOa o se ahoga al acelerarlo
Existe una p6rdida de fuerza motriz
20
