Creation Model Infinity IF15 User manual

INSTRUCTION MANUALINSTRUCTION MANUAL

2
SAFETY PRECAUTIONS 安全のための注意事項
Please read carefully before assembling and operating your model.
• This Product is a fully functional radio control model.It is not a
toy.
• To enjoythis modelto it’s fullest ,complete assembly
properly,perform maintenance and add optional upgrades as
desired.
• Improper usage of rechargeable batteries may damage the
electronics of the car and or the radio.
組み立て、走行の前に必ずお読みください。
• この商品は本格的な無線操縦模型です。玩具ではありません。
• この商品を楽しむために走行前の組み立てや、走行後のメンテ
ナンス、オプションパーツへの交換などを行います。
• 充電式の電池は使い方を誤ると大きな電流が流れ、発熱や液漏
れの可能性があります。
In order to operate the model safely, adhere to following
instructions. Hear are some possibilities of significant
damage to life and or body, if the following explanation.
この商品を安全に取り扱うために下記の事項を必ずお守りく
ださい。この説明を守らないと生命や身体に重大な被害が発
生する可能性がある危険を示します。
• Before you begin,read the manual thoroughly.First time
builders should seek advice from modelers who have
exprience in assembling models.
• This product includes many small,sharp objects,so it
should be kept out of the reach of children.
• Always check the radio batteries ! With weak dry
batteries,trabsmission and reception of yhe radio fall off.
• Models may become out of control under such condition,
which may cause serious accidents.
• Do not operate in crowded place,near children or pets,or
on public streets it may cause serious injury.
• When the model is behaving strangely ! Immediately stop
the model and check the reason.Do not operate the model
untill the problem is solved.This may lead to further trouble
and unforeseen accidents!
• Do not put fingers or any objects inside rotating and
moving parts!
*Nonobservanceoftheabovemaybecausefor
personalinjuriesandpropertydamages.
• Operate your model only on designated areas, race track
and other spacious areas. Do not operate it.
1.Inresidentialdistrictsandparks!
2.Indoorsandinlimitedspace!
• All tools require careful handling to avoid injuly.
• Painting must be done only in a well ventilated area.
• Be sure that you’re operating on a unque frequency from
any other RC vehicle in the area. Failere to do so will
cause a loss of control and may cause injuly.
• Always run your car with the body sell (not included)
mounted.
• Do not run your car on ground.
1.Thatisovergrownwithgrass.
2.Thatismuddy,sandyorrocky.
3.Puddle,Beach,River
• Do not store this model in hot or humid conditions,or in
direct sunlight.
• Check all screw,nuts etc.On a regular basis for looseness.
• Do not install any optional parts noy made by INFINITY for
this model. To avoid causing irreparable damage, do not
attempt any modifications.
• Never remodel engine and muffler.
• There is danger that it gets burned because around the
engine and muffler generate high temperature for a while
after use.
• Be sure to put air filter.Use the air finter that is soaked air
filter oil.
• The flammability of the fuel is very high.Don’t do the fuel
lubrication and the preparation for operating near the fire.
• 組み立て前に必ず説明書を最後までお読みください。また、
組み立てに不慣れな方は模型をよく知っている人にアドバ
イスを受け、確実に組み立ててください。
• 小さな部品や尖った部品がありますので十分注意してくだ
さい。また、小さなお子様のいる場所での作業、保管は避
けてください。
• プロポ関係のバッテリーが減ってくるとコントロールできな
くなり、暴走や衝突の原因になります。
• 車道、人ごみ、幼児の近くでは走行させないでください。
事故の原因となります。
• 車の動きがおかしい時はすぐに走行を中止して原因を調べ
てください。原因不明のまま走行させると、思わぬ故障や
事故の原因になります。
• 回転している部分に指や物を入れないでください。
※人にケガをさせる原因になります。物を壊したり他人の
迷惑になります。
• 走行させてはいけない場所
1.民家の近く、公園など。
2.室内、狭いところ。
• カッターやニッパー、ドライバーなど工具の取り扱いには
十分注意してください。
• 塗装する場合は室内の換気に十分注意し作業を行ってくだ
さい。
• 同じ周波数の近くでは走行させないでください。混信によ
り、コントロール不能で暴走の原因になります。
• 走行時は必ずボディ（別売）を装着してください。
• 下記の場所での走行は故障の原因となりますのでおやめく
ださい。
1.草の生えているところ。
2.泥、砂、砂利の多いところ。
3.水たまり、海辺、川など。
• 温度の高くなるところや湿度の高い場所での長期保存はし
ない。
• 定期的に各部のビスがゆるんでいないかチェックしてくだ
さい。
• インフィニティ製オプションパーツ以外の組み込みや車体
の改造はしないでください。故障の原因となります。
• エンジンやマフラーは絶対に改造しないでください。
• 走行後はエンジンやマフラーはしばらく高温になっている
ので触れると火傷をする危険があります。
• エンジンにエアフィルターは必ず取り付けてください。エ
アフィルターにはエアフィルターオイルを塗布してご使用
ください。
• 燃料は引火性が高いので、火気の近くでは燃料の給油や走
行準備などは行わないでください。
WARNING! 警告 PROHIBITED 禁止

3
ITEM REQUIRED FOR OPERATION TYEPE OF SCREW
TOOLS REQUIRED
キットの他に必要なもの ネジの種類
組み立てに必要な工具
1. 2ch with 2 servo radio set
2. Battery for transmitter
3. Battery for reciver (30mmx85mmx17mm)
4. 12 Rear Exhaust engine
5. Muffler & Manifold
6. Body Shell
7. Fuel
8. Fuel Pump
9. Air Filter
10. Glow Plug Igniter
11. STARTER BOX
12. Battery for Starter Box
13. Plug Wrenches
14. Tire for 1/10 Touring car
1. Hex Wrenches
1.5mm/2.0mm/2.5mm/3.0mm/5.0mm
2. Box Driver 5.0mm
3. Needle Nose Pliers
4. Sharp Hobby Knife
5. Scissors
6. Pliers (Large)
7. Screw Lock Liquid
8. Double Side Tape
9. Clutch Spring Tool
10. Glass Tape
11. Spray Color (for Body Shell)
1. 2 チャンネル 2 サーボ（ロープロサーボ）
2. 送信機用バッテリー
3. 受信機用バッテリー（リポ / リフェバッテリー）
4. 12 クラス後方排気エンジン
5. マフラー、マニホールド
6. ボディ
7. 燃料
8. 燃料ポンプ
9. エアフィルター
10.プラグヒート
11.スターターボックス
12.スターターボックス用バッテリー
13.プラグレンチ
14.1/10 ツーリング用スポンジタイヤ
1. 六角レンチ
1.5mm/2.0mm/2.5mm/3.0mm/5.0mm
2. ボックスドライバー5.0mm
3. ラジオペンチ
4. カッター
5. ハサミ
6. プライヤー( 大 )
7. ネジロック剤
8. 両面テープ
9. クラッチスプリングツール
10.グラステープ
11.ボディ塗装用スプレー塗料
Button Head Screw
Flat Head Screw
Cap Screw
Set Screw
Nut
E Ring
ボ タン ヘッド  スクリュー
フラットヘッドスクリュー
キャップ スクリュー
セット  スクリュー
ナット
E リング
•M2x5mm
•M3x6mm
•M3x8mm
•M3x10mm
•M3x12mm
•M3x14mm
•M2x6mm
•M2.6x8mm
•M2.6x10mm
•M3x6mm
•M3x8mm
•M2.6x12mm
•M3x10mm
•M3x15mm
•M3x3mm
•M3x5mm
•M3x8mm
•M3x10mm
•M3x15mm
•M4x4mm
•M4x8mm
•M3
•M2.6
•5mm

1
2
3
4
G019-27
G107
27T Pulley
27 Tプーリー
G023
Gear Diff Shim 3.5×9.5×0.25mm
ギヤデフシム
G023
G023
G025
Diff Shaft
デフシャフト
T003T003
Diff Gaer SetDiff Gaer Set
デ フ ギ ヤ セ ットデ フ ギ ヤ セ ット
T003T003
T003T003
T003T003
フロントデ フオイル
#300000 ~ #2000000
G023
G023
G023
G023
R0109
R0109
G022
Front Diff Case Set
フ ロント デ フ ケ ー ス セット
G024
Diff Gear O-Ring
デフギ ヤ Oリング
G024
G026
Front Diff Joint
フロントデ フジョイント
G026
T003
Diff Gaer Set
デ フ ギ ヤ セ ット
T003
T076
M2×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G022
Front Diff Case Set
フ ロント デ フ ケ ー ス セ ット
G022
Front Diff Case Set
フ ロント デ フ ケ ー ス セット
Oリングを広げながらデフケースの溝にはめます。
切れやすいので注意。
M2.6×8mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
x4
M2×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
x4
G023
Gear Diff Shim 3.5×9.5×0.25mm
ギヤデフシム3.5×9.5×0.25ｍｍ
G023
Shim 5×7×0.1mm
シム 5×7×0.1ｍｍ
R0109
Pin 2×9.8mm
ピン
G023
G107
T076
Gear Diff Shim L
ギヤデフシムL
×2
×4
×2
×2
G021
Front Diff Case O-Ring
フロントデフケ ー スOリング
BAG A
Expand the O-ring and put it into the groove of
the Diff Case. Be careful not to cut the O-ring.
G023
5
6
7
BAG B
×4
×4
×2
R0109
Rin 2×9.8mm
ピン
M2.6×10mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
R0109
R0109
G030
Diff Gaer Set(Metal)
デ フ ギ ヤ セ ッ ト（ メ タ ル ）
G032
G024
G029
Rear Diff Case Set
リア デ フ ケ ー ス セット
G032
Shim 5×7×0.1mm
シム
G031
Rear Diff Joint
リアデ フジョイント
G030
Diff Gaer Set (Metal)
デ フ ギ ヤ セ ッ ト（ メ タ ル ）
G028
Rear Diff O-Ring
リアデ フOリング
G032
Gear Diff Shim 3.5×8×0.1mm
ギヤデフシム
G030
G032
G024
G029
Rear Diff Case Set
リア デ フ ケ ー ス セット
G032
G025
G032
Gear Diff Shim 3.5×8×0.1ｍｍ
ギヤデフシム
×2
G032
Shim 5×7×0.1ｍｍ
シム
G025
G032
G030
G030
G030
G032 G032
M2.6×10mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G031
Rear Diff Joint
リアデ フジョイント
×2
G032
Gear Diff Shim L
ギヤデフシムL
リアデフオイル
#50000 ~ #100000
4

1
2
3
4
G019-27
G107
27T Pulley
27 Tプーリー
G023
Gear Diff Shim 3.5×9.5×0.25mm
ギヤデフシム
G023
G023
G025
Diff Shaft
デフシャフト
T003T003
Diff Gaer SetDiff Gaer Set
デ フ ギ ヤ セ ットデ フ ギ ヤ セ ット
T003T003
T003T003
T003T003
フロントデ フオイル
#300000 ~ #2000000
G023
G023
G023
G023
R0109
R0109
G022
Front Diff Case Set
フ ロント デ フ ケ ー ス セット
G024
Diff Gear O-Ring
デフギ ヤ Oリング
G024
G026
Front Diff Joint
フロントデ フジョイント
G026
T003
Diff Gaer Set
デ フ ギ ヤ セ ット
T003
T076
M2×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G022
Front Diff Case Set
フ ロント デ フ ケ ー ス セ ット
G022
Front Diff Case Set
フ ロント デ フ ケ ー ス セット
Oリングを広げながらデフケースの溝にはめます。
切れやすいので注意。
M2.6×8mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
x4
M2×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
x4
G023
Gear Diff Shim 3.5×9.5×0.25mm
ギヤデフシム3.5×9.5×0.25ｍｍ
G023
Shim 5×7×0.1mm
シム 5×7×0.1ｍｍ
R0109
Pin 2×9.8mm
ピン
G023
G107
T076
Gear Diff Shim L
ギヤデフシムL
×2
×4
×2
×2
G021
Front Diff Case O-Ring
フロントデフケ ー スOリング
BAG A
Expand the O-ring and put it into the groove of
the Diff Case. Be careful not to cut the O-ring.
G023
5
6
7
BAG B
×4
×4
×2
R0109
Rin 2×9.8mm
ピン
M2.6×10mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
R0109
R0109
G030
Diff Gaer Set(Metal)
デ フ ギ ヤ セ ッ ト（ メ タ ル ）
G032
G024
G029
Rear Diff Case Set
リア デ フ ケ ー ス セット
G032
Shim 5×7×0.1mm
シム
G031
Rear Diff Joint
リアデ フジョイント
G030
Diff Gaer Set (Metal)
デ フ ギ ヤ セ ッ ト（ メ タ ル ）
G028
Rear Diff O-Ring
リアデ フOリング
G032
Gear Diff Shim 3.5×8×0.1mm
ギヤデフシム
G030
G032
G024
G029
Rear Diff Case Set
リア デ フ ケ ー ス セット
G032
G025
G032
Gear Diff Shim 3.5×8×0.1ｍｍ
ギヤデフシム
×2
G032
Shim 5×7×0.1ｍｍ
シム
G025
G032
G030
G030
G030
G032 G032
M2.6×10mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G031
Rear Diff Joint
リアデ フジョイント
×2
G032
Gear Diff Shim L
ギヤデフシムL
リアデフオイル
#50000 ~ #100000
5

8
9
BAG C
×2
E-Clip 5mm
E クリッ プ
E-Clip 5mm
E クリッ プ
×2
×1
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
T074
Pin 2×12mm
ピン
G101
Ball Bearing 6×12×4mm
ボ ー ルベ アリング
G004
Bearing Collor Set
ベ アリン グ カ ラ ー セ ット
G004
T074
T074
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
G101
G101
G019-19
19TPulley Set
19Tプーリーセット
G019-19
G052
Middle Shaft Mount
ミド ル シャフト マウント
G051
Middle Shaft Set
ミド ル シャフト セット
G051
G093
Front Belt
フロントベルト
G053
Main Chassi
メインシャー シ
E-Clip 5mm
E クリッ プ
CN-A004-06
G019-25
25T Pulley Set
2 5 T プ ーリー セット
G019-25
×2
×2
CN-A004-06
Shim 6×8×0.3mm
シム
1
2
3
4
5
6
7
10
BAG D
11
12
×2
×2
G054
Stabilizer Joint Set
スタビ ジョイント セット
G054
Stabilizer Joint Set
スタビ ジョイント セット
×2
M3×10mm Set Screw
セットス クリュ ー
×4
M3×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G087
Front Lower Sas Shaft 3×62.5
フロントロ アサス シャフト 3 × 6 2 . 5
×2
23.5mm
23.5mm
4mm
4mm
M3×10mm Set Screw
セットス クリュ ー
G005
Ball End 4.0mm
ボ ー ルエンド
G057
Front Sas Mount Set
フロントサスマウントセット
G057
Front Sas Mount Set
フロントサスマウントセット
G006
Front Lower Arm Set
フ ロントロ ア ア ー ム セット
G087
Front Lower Sas Shaft 3×62.5
フロントロ アサス シャフト 3 × 6 2 . 5
G006
左右作る。
Assemble both L&R.
L/R
R
L
G054
M3×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
6

8
9
BAG C
×2
E-Clip 5mm
E クリッ プ
E-Clip 5mm
E クリッ プ
×2
×1
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
T074
Pin 2×12mm
ピン
G101
Ball Bearing 6×12×4mm
ボ ー ルベ アリング
G004
Bearing Collor Set
ベ アリン グ カ ラ ー セ ット
G004
T074
T074
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
G101
G101
G019-19
19TPulley Set
19Tプーリーセット
G019-19
G052
Middle Shaft Mount
ミド ル シャフト マウント
G051
Middle Shaft Set
ミド ル シャフト セット
G051
G093
Front Belt
フロントベルト
G053
Main Chassi
メインシャー シ
E-Clip 5mm
E クリッ プ
CN-A004-06
G019-25
25T Pulley Set
2 5 T プ ーリー セット
G019-25
×2
×2
CN-A004-06
Shim 6×8×0.3mm
シム
1
2
3
4
5
6
7
10
BAG D
11
12
×2
×2
G054
Stabilizer Joint Set
スタビ ジョイント セット
G054
Stabilizer Joint Set
スタビ ジョイント セット
×2
M3×10mm Set Screw
セットス クリュ ー
×4
M3×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G087
Front Lower Sas Shaft 3×62.5
フロントロ アサス シャフト 3 × 6 2 . 5
×2
23.5mm23.5mm
4mm
4mm
M3×10mm Set Screw
セットス クリュ ー
G005
Ball End 4.0mm
ボ ー ルエンド
G057
Front Sas Mount Set
フロントサスマウントセット
G057
Front Sas Mount Set
フロントサスマウントセット
G006
Front Lower Arm Set
フ ロントロ ア ア ー ム セット
G087
Front Lower Sas Shaft 3×62.5
フロントロ アサス シャフト 3 × 6 2 . 5
G006
左右作る。
Assemble both L&R.
L/R
R
L
G054
M3×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
7

13
14
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M4×8mm Set Screw
セットス クリュ ー
G002
Front Bumper Set
フ ロントバ ン パ ー セ ット
G056
Front Lower Bulk
フロントロアバルク
×2
M4×8mm Set Screw
セットス クリュ ー
×2
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
×4
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
左右作る。
Assemble both L&R.
L/R
R
L
1.5mm1.5mm
15
16
M3×8mm Button Head Screw
ボ タン ヘッドスクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッドスクリュ ー
×2
×2
G004
G004
Bearing Collor Set
ベ アリン グ カ ラ ー セ ット
G103
G103
G055
G055
Front Upper Bulk
フロント アッパ ー バ ル ク
×2
G103
Ball Bearing 10×15×4mm
ボ ー ルベ アリング
TIGHTEN
きつく
LOOSEN
ゆるく
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
G034
Front Shock Tower
フロントショックタワー
F
Front Diff AssyFront Diff Assy
フロントデ フA s s yフロントデ フA s s y
8

13
14
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M4×8mm Set Screw
セットス クリュ ー
G002
Front Bumper Set
フ ロントバ ン パ ー セ ット
G056
Front Lower Bulk
フロントロアバルク
×2
M4×8mm Set Screw
セットス クリュ ー
×2
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
×4
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
左右作る。
Assemble both L&R.
L/R
R
L
1.5mm1.5mm
15
16
M3×8mm Button Head Screw
ボ タン ヘッドスクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッドスクリュ ー
×2
×2
G004
G004
Bearing Collor Set
ベ アリン グ カ ラ ー セ ット
G103
G103
G055
G055
Front Upper Bulk
フロント アッパ ー バ ル ク
×2
G103
Ball Bearing 10×15×4mm
ボ ー ルベ アリング
TIGHTEN
きつく
LOOSEN
ゆるく
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
G034
Front Shock Tower
フロントショックタワー
F
Front Diff AssyFront Diff Assy
フロントデ フA s s yフロントデ フA s s y
9

17
18
BAG E
G012
Servo Parts Set A
サーボパーツセットＡ
R0079
Servo Saver Spring
サ ー ボ セ イバ ー ス プリング
R0078
R0078
Servo Saver Nut O-Ring Set
サ ー ボ セ イ バ ー ナ ット O リン グ セット
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
G082
Servo Saver Pipe
サーボセイバーパイプ
G081
Servo Saver A
サ ー ボ セ イ バ ー A（ ア ル ミ ）
×2
G012
Servo Parts Set A
サーボパーツセットＡ
G090
Steering Rod 42mm
ス テ アリン グ ロ ッド
G084
G084
G084
G084
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
×4
G084
Ball Nut 4.9mm
ボールナット4.9mm
70mm
x2
1mm1mm
10
G005
Ball End Set
ボ ー ル エ ンド セット
G090
G005
19
20
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
R0204
Ball Bearing 5×8×2.5mm
ボ ー ルベ アリング
R0204
R0204
R0089
R0089
R0089
Belt Tensioner Roller Set
ベ ル トテ ン ショナ ー ロ ー ラ ー セット
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
G039
Tensioner Plate
テンショナー プレート
×2
M3×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
×1
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×6mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
×4
R0204
R0204
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
R083
Servo Saver Shaft
サ ー ボ セ イバ ー シャフト
×1
前側の穴を使用する。
Use the front-side hole.
10

17
18
BAG E
G012
Servo Parts Set A
サーボパーツセットＡ
R0079
Servo Saver Spring
サ ー ボ セ イバ ー ス プリング
R0078
R0078
Servo Saver Nut O-Ring Set
サ ー ボ セ イ バ ー ナ ット O リン グ セット
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
G082
Servo Saver Pipe
サーボセイバーパイプ
G081
Servo Saver A
サ ー ボ セ イ バ ー A（ ア ル ミ ）
×2
G012
Servo Parts Set A
サーボパーツセットＡ
G090
Steering Rod 42mm
ス テ アリン グ ロ ッド
G084
G084
G084
G084
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
×4
G084
Ball Nut 4.9mm
ボールナット4.9mm
70mm
x2
1mm1mm
10
G005
Ball End Set
ボ ー ル エ ンド セット
G090
G005
19
20
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
R0204
Ball Bearing 5×8×2.5mm
ボ ー ルベ アリング
R0204
R0204
R0089
R0089
R0089
Belt Tensioner Roller Set
ベ ル トテ ン ショナ ー ロ ー ラ ー セット
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
G039
Tensioner Plate
テンショナー プレート
×2
M3×6mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
×1
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×6mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
×4
R0204
R0204
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
R083
Servo Saver Shaft
サ ー ボ セ イバ ー シャフト
×1
前側の穴を使用する。
Use the front-side hole.

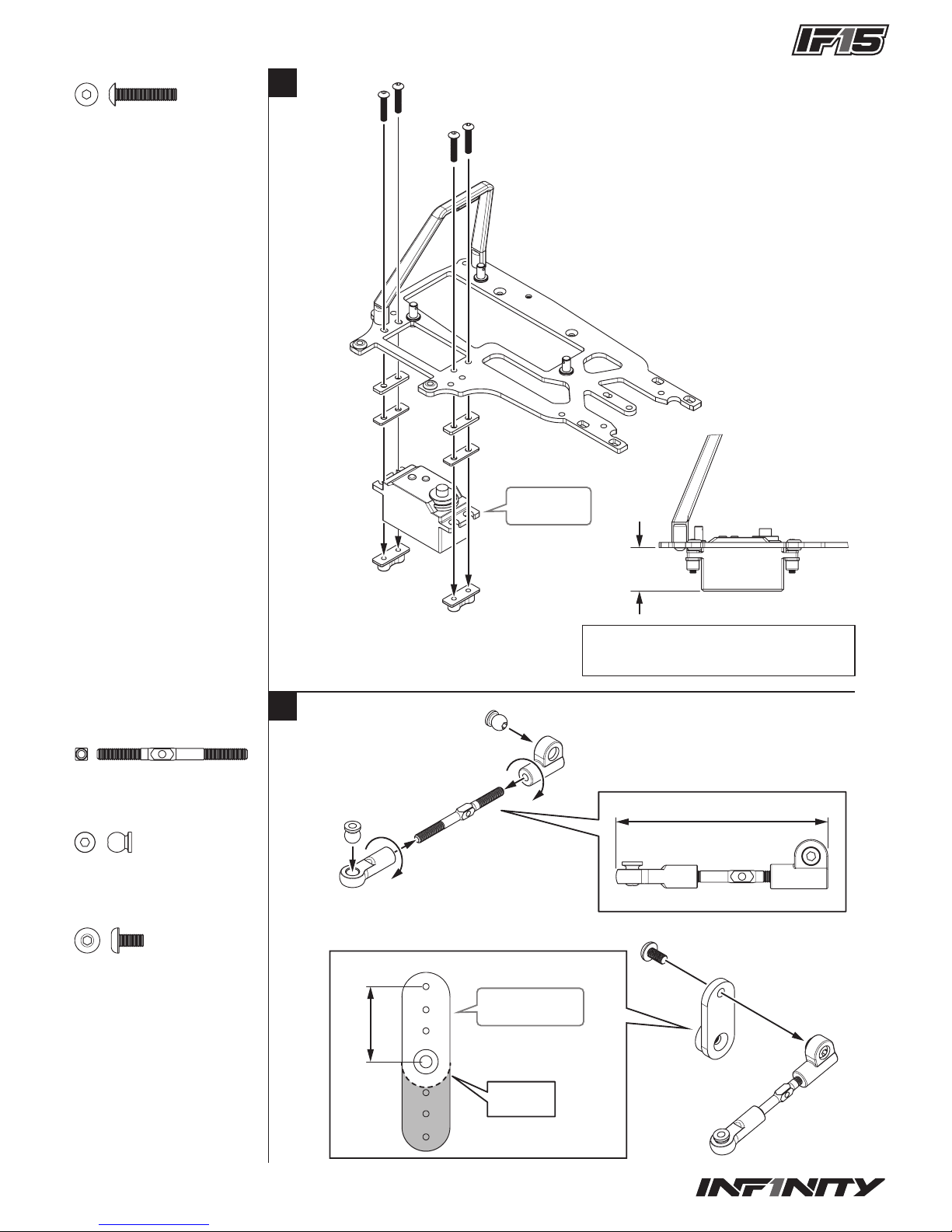

11

21
23
22
BAG F
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
G036
×2
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G036
Radio Plate Set
ラ ジ オ プ レ ー トセット
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
R0093
R0093
×3
R0093
Fuel Tank Post O-Ring Set
燃 料 タン ク ポ スト O リン グ セ ット
G013
Servo Parts Set B
サーボパーツセットＢ
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
ゴムブッシュの溝にラジオプレートをはめ込
みます。
Put the Radio Plate into the groove
of the rubber bush.
24
25
G012
Servo Parts Set A
サーボパーツセットＡ
G012
G012
G012
G012 G012
G084
G084
×4
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
G084
Ball Nut 4.9mm
ボールナット4.9mm
G092
T008
Ball Joint 4.9mm set
4.9mmボールジョイントセット
T008
Ball Joint 4.9mm set
4.9mmボールジョイントセット
52mm
約19mm
×1
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
G092
Turnbuckle M3×37mm
ターンバックル
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
×1
×2
22.5ｍｍ以上にならないようにG012の枚数を調整します。
22.5mm22.5mm
カットする。
Cut it.
Servo Horn (Not incld.)
サーボホーン（別売）
Servo (Not incld.)
サーボ（別売）
Adjust the number of G012 with the height not
exceeding 22.5mm.
12

21
23
22
BAG F
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
G036
×2
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G036
Radio Plate Set
ラ ジ オ プ レ ー トセット
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
R0093
R0093
×3
R0093
Fuel Tank Post O-Ring Set
燃 料 タン ク ポ スト O リン グ セ ット
G013
Servo Parts Set B
サーボパーツセットＢ
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
ゴムブッシュの溝にラジオプレートをはめ込
みます。
Put the Radio Plate into the groove
of the rubber bush.
24
25
G012
Servo Parts Set A
サーボパーツセットＡ
G012
G012
G012
G012 G012
G084
G084
×4
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×14mm Button Head Screw
ボ タン ヘッド スクリュ ー
G084
Ball Nut 4.9mm
ボールナット4.9mm
G092
T008
Ball Joint 4.9mm set
4.9mmボールジョイントセット
T008
Ball Joint 4.9mm set
4.9mmボールジョイントセット
52mm
約19mm
×1
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
G092
Turnbuckle M3×37mm
ターンバックル
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
×1
×2
22.5ｍｍ以上にならないようにG012の枚数を調整します。
22.5mm22.5mm
カットする。
Cut it.
Servo Horn (Not incld.)
サーボホーン（別売）
Servo (Not incld.)
サーボ（別売）
Adjust the number of G012 with the height not
exceeding 22.5mm.

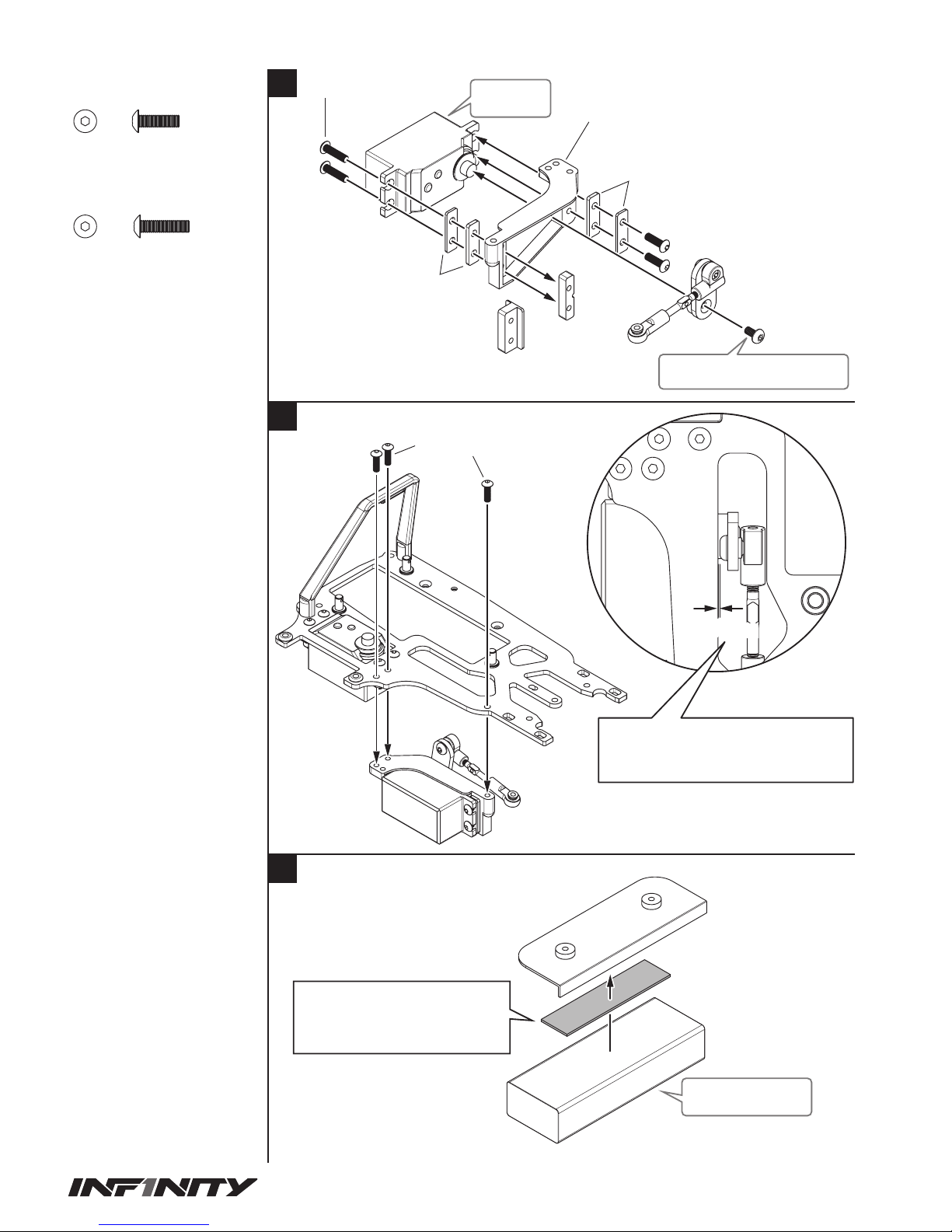

13

26
28
27
G012
G012
Servo Parts Set A
サーボパーツセットＡ
G012
SANWA/KO用
G012
FUTABA用
×5
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×12mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×12mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
G013
Servo Parts Set B
サーボパーツセットＢ
SMJ1146
Double-sided tape
両面テープ
G013
Servo Parts Set B
サーボパーツセットＢ
受 信 機 用バッテリー を両 面テ ープ でバッテリー プレート
（G013)に取り付け後、グラステープで固定する。
Attach Receiver Battery to Battery Plate
(G013) with double-sided tape and then, affix
it with glass tape.
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
0.5mm0.5mm
Recever Battery (Not incld.)
受 信 機 用バッテリー（別売）
Servo (Not incld.)
サーボ（別売）
M3×6mm Button Head Screw (Not incld.)
ボ タン ヘッド スクリュ ー（別売）
ボ タンビ スとラジオ プレ ートの 隙 間 が 0 . 5 ｍｍ になるようG 0 12
（スペーサー）の枚数を調整します。
Adjust the number of G012 (Spacers) to make the gap
between Button Head Screw and Radio Plate 0.5mm.
M3×6mm Flat Head Screw
フラット ヘッド ス クリュー
M3×6mm Flat Head Screw
フラット ヘッド ス クリュー
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
×1
G012
Servo Parts Set A
サーボパーツセットＡ
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
R8033
Antenna Pipe
アンテナパイプ
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
G011
G107
×1
×5
M3×3mm Set Screw
セットス クリュ ー
M3×3mm Set Screw
セットス クリュ ー
M2×6mm Flat Head Screw
フ ラットヘ ッドスクリュ ー
G017
M2×6mm Flat Head Screw
フ ラットヘ ッドスクリュ ー
×2
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
AMBトランスポンダーを使用しない場合はG012を取り
付けません。
If you are not going to use AMB Transponder,
do not attach G012.
29
31
30
BAG G
Receiver (Not incld.)
受信機（別売）
14

26
28
27
G012
G012
Servo Parts Set A
サーボパーツセットＡ
G012
SANWA/KO用
G012
FUTABA用
×5
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×12mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×12mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
G013
Servo Parts Set B
サーボパーツセットＢ
SMJ1146
Double-sided tape
両面テープ
G013
Servo Parts Set B
サーボパーツセットＢ
受 信 機 用 バッテリー を両 面テ ープ でバッテリープレート
（G013)に取り付け後、グラステープで固定する。
Attach Receiver Battery to Battery Plate
(G013) with double-sided tape and then, affix
it with glass tape.
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
0.5mm0.5mm
Recever Battery (Not incld.)
受 信 機 用バッテリー（別売）
Servo (Not incld.)
サーボ（別売）
M3×6mm Button Head Screw (Not incld.)
ボ タン ヘッド スクリュ ー（別売）
ボ タンビ スとラジオ プレ ートの 隙 間 が 0 . 5 ｍｍ になるようG 0 12
（スペーサー）の枚数を調整します。
Adjust the number of G012 (Spacers) to make the gap
between Button Head Screw and Radio Plate 0.5mm.
M3×6mm Flat Head Screw
フラット ヘッド ス クリュー
M3×6mm Flat Head Screw
フラット ヘッド ス クリュー
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
×1
G012
Servo Parts Set A
サーボパーツセットＡ
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
R8033
Antenna Pipe
アンテナパイプ
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
G011
G107
×1
×5
M3×3mm Set Screw
セットス クリュ ー
M3×3mm Set Screw
セットス クリュ ー
M2×6mm Flat Head Screw
フ ラットヘ ッドスクリュ ー
G017
M2×6mm Flat Head Screw
フ ラットヘ ッドスクリュ ー
×2
M3×10mm Button Head Screw
ボ タン ヘッド スクリュ ー
AMBトランスポンダーを使用しない場合はG012を取り
付けません。
If you are not going to use AMB Transponder,
do not attach G012.
29
31
30
BAG G
Receiver (Not incld.)
受信機（別売）
15

32
33
×2
M3×5mm Set Screw
セットス クリュ ー
×2
G010
0.9mm
G010
1.1mm
G010
1.2mm
G010
G010
2mm
1mm
1mm
Upper Arm Set
アッパ ー ア ー ム セ ット
G001
Sus Bushing set
サ ス ブ ッシュセット
G088
G058
Front Upper Suspension Mount Set
フロントアッパ ー サス マウントセット
G058
Front Upper Suspension Mount Set
フロントアッパ ー サス マウントセット
M3×5mm Set Screw
セットス クリュ ー
G088
Front Upper Sus Shaft 3×43mm
フロントアッパ ー サス シャフト
G010
1.0mm
G058
×4
×4
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
0.9mm～1.2ｍｍのキャスタークリップを使用してサスアームのクリアランスを
調整します。
Use Caster Clips between 0.9mm and 1.2mm to eliminate
looseness of Suspension Arms.
左右作る。
Assemble both L&R.
L/R
2
1
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
34
35
×3
R0093
R0093
R0093
G014
Fuel Tank
燃 料タンク
R0093
R0093
R0093
Fuel Tank Post O-Ring Set
燃 料 タン ク ポ スト O リン グ セ ット
×3
R0093
Fuel Tank Post O-Ring Set
燃 料 タン ク ポ スト O リン グ セ ット
×1
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
×3
M3×6mm Flat Head Screw
フラット ヘッド ス クリュ ー
M3×6mm Flat Head Screw
フラット ヘッド ス クリュ ー
16

32
33
×2
M3×5mm Set Screw
セットス クリュ ー
×2
G010
0.9mm
G010
1.1mm
G010
1.2mm
G010
G010
2mm
1mm
1mm
Upper Arm Set
アッパ ー ア ー ム セ ット
G001
Sus Bushing set
サ ス ブ ッシュセット
G088
G058
Front Upper Suspension Mount Set
フロントアッパ ー サス マウントセット
G058
Front Upper Suspension Mount Set
フロントアッパ ー サス マウントセット
M3×5mm Set Screw
セットス クリュ ー
G088
Front Upper Sus Shaft 3×43mm
フロントアッパ ー サス シャフト
G010
1.0mm
G058
×4
×4
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
0.9mm～1.2ｍｍのキャスタークリップを使用してサスアームのクリアランスを
調整します。
Use Caster Clips between 0.9mm and 1.2mm to eliminate
looseness of Suspension Arms.
左右作る。
Assemble both L&R.
L/R
2
1
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
34
35
×3
R0093
R0093
R0093
G014
Fuel Tank
燃 料タンク
R0093
R0093
R0093
Fuel Tank Post O-Ring Set
燃 料 タン ク ポ スト O リン グ セ ット
×3
R0093
Fuel Tank Post O-Ring Set
燃 料 タン ク ポ スト O リン グ セ ット
×1
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
×2
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Button Head Screw
ボ タン ヘッド スクリュ ー
×3
M3×6mm Flat Head Screw
フラット ヘッド ス クリュ ー
M3×6mm Flat Head Screw
フラット ヘッド ス クリュ ー
17

36
38
37
BAG H
×4
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
G001
G001
Sas Bushing Set
サ ス ブ ッシュセット
G099
Ball Bearing 4×7×2.5mm
ボ ー ルベ アリング
G099
G086-2.0
FRONT STABILIZER BAR 2.0mm
フロントスタビ ライザ ー
G099
Ball Bearing 4×7×2.5mm
ボ ー ルベ アリング
×2
M3×3mm Set Screw
セットス クリュ ー
×2
M3×3mm Set Screw
セットス クリュ ー
M3×3mm Set Screw
セットス クリュ ー
G001
Sas Bushing Set
サ ス ブ ッシュセット
R0070
Cap Screw 10mm
キャップ スクリュ ー 1 0 ｍｍ
G080
G001
R0070
G080
Steel Ball Screw Φ8 (2pcs)
スチール φ8ボールビス（2個）
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
G035
Knackle Plate
ナックルプレート
G008
Front Knuckle
フロントナックル
左右作る。
Assemble both L&R.
L/R
2.0
G085
G085
FRONT STABILIZER STOPPER φ2.2 (2pcs)
フロントスタビ ストッパ ー
凸 部 をフロントバ ルクの 溝 に 合 わ せま す。
Align the convex with the groove of Front Bulk.
1
2
3
3
2
39
41
40
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
R0109
Pin 2×10mm
ピン G060
FRONT UNIVERSAL SHAFT 48mm
フロントユニバーサルシャフト
G062
UNIVERSAL JOINT
ユニ バ ーサ ル ジョイント
G061
FRONT WHEEL SHAFT
フロント ホイ ー ルシャフト x2
R0109
Pin 2×10mm
ピン
R0109
G103
Ball Bearing 10×15×4mm
ボ ー ルベ アリング
G103
G103
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
×2
×4
×4
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
76.5mm 56mm
1
2
3
Graphite Grease (Not incld.)
グラファイトグリス（別売）
左右作る。
Assemble both L&R.
L/R
Graphite Grease (Not incld.)
グラファイトグリス（別売）
18

36
38
37
BAG H
×4
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
G001
G001
Sas Bushing Set
サ ス ブ ッシュセット
G099
Ball Bearing 4×7×2.5mm
ボ ー ルベ アリング
G099
G086-2.0
FRONT STABILIZER BAR 2.0mm
フロントスタビ ライザ ー
G099
Ball Bearing 4×7×2.5mm
ボ ー ルベ アリング
×2
M3×3mm Set Screw
セットス クリュ ー
×2
M3×3mm Set Screw
セットス クリュ ー
M3×3mm Set Screw
セットス クリュ ー
G001
Sas Bushing Set
サ ス ブ ッシュセット
R0070
Cap Screw 10mm
キャップ スクリュ ー 1 0 ｍｍ
G080
G001
R0070
G080
Steel Ball Screw Φ8 (2pcs)
スチール φ8ボールビス（2個）
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
G035
Knackle Plate
ナックルプレート
G008
Front Knuckle
フロントナックル
左右作る。
Assemble both L&R.
L/R
2.0
G085
G085
FRONT STABILIZER STOPPER φ2.2 (2pcs)
フロントスタビ ストッパ ー
凸 部 をフロントバ ルクの 溝 に 合 わ せま す。
Align the convex with the groove of Front Bulk.
1
2
3
3
2
39
41
40
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
R0109
Pin 2×10mm
ピン G060
FRONT UNIVERSAL SHAFT 48mm
フロントユニバーサルシャフト
G062
UNIVERSAL JOINT
ユニ バ ーサ ル ジョイント
G061
FRONT WHEEL SHAFT
フロント ホイ ー ルシャフト x2
R0109
Pin 2×10mm
ピン
R0109
G103
Ball Bearing 10×15×4mm
ボ ー ルベ アリング
G103
G103
G011
Center Bulk Set
セ ン タ ー バ ル ク セット
×2
×4
×4
M3×6mm Button Head Screw
ボ タン ヘッド スクリュ ー
76.5mm 56mm
1
2
3
Graphite Grease (Not incld.)
グラファイトグリス（別売）
左右作る。
Assemble both L&R.
L/R
Graphite Grease (Not incld.)
グラファイトグリス（別売）
19

42
44
43
BAG I
M2×5mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3×8mm Set Screw
セットス クリュ ー
M3×8mm Set Screw
セットス クリュ ー
×2
G054
G054
Stabilizer Joint Set
スタビ ジョイント セット
G005
Ball End Set
ボ ー ル エ ンド セット
R0056
Anti Roll Bar Ball 5.8mm(2.4hole)
スタビボール5.8ｍｍ（2.4穴）
G007
G108
Rear Lower Arm Set
リア ロ ア ア ー ム セ ット
×10
M2×5mm Button Head Screw
ボ タン ヘッド スクリュ ー
G054
G108
Stabilizer Joint Set
スタビ ジョイント セット
×2
×2
G089
Rear Lower Sas Shaft 3×52.5
リア ロア サスシャフト G010
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
×2
G089
G001
Sas Bushing Set
サ ス ブ ッシュセット
G001
G075-R
Rear Lower Bulk-R
リアロアバ ルクR
G075-L
Rear Lower Bulk-L
リアロアバ ルクL
G076
Rear Sas Block(Front)
リ ア サ ス ブ ロ ッ ク（ フ ロ ン ト ）
G077
Rear Sas Block(Rear)
リアサスブロック（リア）
G001
向きに注 意
G001
G010
Upper Arm Set
アッパ ー ア ー ム セ ット
×4
M3×8mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
上
下
×2
M3×10mm Set Screw
セットス クリュ ー
M3×10mm Set Screw
セットス クリュ ー
左右作る。
Assemble both L&R.
L/R
左右作る。
Assemble both L&R.
L/R
R
L
RL
1mm
4mm
26mm
45
46
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G099
×4
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G099
Ball Bearing 4×7×2.5mm
ボ ー ルベ アリング
×1
M3×10mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
G048
Brake Guide Set
ブ レ ー キ ガ イド セット
CM-A004-04
Use when brake pad worn.
ブレーキパッドが摩耗したときに使用します。
G048
Brake Guide Set
ブ レ ー キ ガ イド セット
R0225-03G
Brake Pad 0.1mm
0.1mm
0.2mm
0.2mm
ブ レ ー キ パ ッド
G033
2Speed Upper Plate
2 スピ ードアッパ ー プレート
G042-R
2 Speed Bulk R
2スピ ードバルクR
×2
M3×10mm Flat Head Screw
フ ラット ヘ ッドス クリュ ー
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
M3×8mmFlat Head Screw
フ ラット ヘ ッドス クリュ ー
G042-L
2Speed Bulk L
２スピ ードバルクL
×3
G100
Frange Ball Bearing 5×8×2.5mm
ボ ー ルベ アリング
×1
G100G100
G049G049
Brake ShaftBrake Shaft
ブ レ ー キシャフトブ レ ー キシャフト
20
