Creation Model Infinity IF11 User manual

1/10 SCALE ELECTRIC FORMULA CAR
INSTRUCTION MANUAL

SAFETY PRECAUTIONS
Please read this instruction manual carefully before assembling and operating this model.
• This product is an authentic radio controlled model, not a toy.
• To enjoy this model to the fullest, properly assemble the model before operating it, perform maintenance after each operating session, and replace some parts with optional parts.
• Improper usage of rechargeable batteries may make the electric current too high, which may cause heat, liquid leakage, and or fire. Follow the battery and charger
instruction manuals and use both items safely.
In order to operate the model safely, adhere to following instructions. Hear are some possibilities of significant damage to life and or body, if the following explanation.
• Before you start assembling this model, read this instruction manual thoroughly. If you are not used to assembling a model, seek advice from people who have enough
experience in assembling models and assemble this model correctly.
• This product includes many small or sharp parts, so be careful with them and keep them out of the reach of small children.
• All tools including knives, pliers and drivers require careful handling to avoid injury.
• Painting must be done only in a well-ventilated area.
• With weak or dry batteries, the radio will not be able to control the model and the model may become out of control and cause a serious accident. Always be aware
how much power is left in radio batteries and charge or replace them with new ones if necessary.
• Don’t operate the model on anything except the track designed exclusively for it.
• Be sure that you are not operating this model at a place where there is another model running at the same frequency as yours. Failure to do so will cause the models to lose control.
• When the model is moving strangely, stop the model immediately and find out the reason. Don't operate the model again until the problem is solved. To continue
operating the model without solving the problem may lead to further trouble or unforeseen accidents!
• Don't put fingers or any objects inside the rotating or moving parts!
• Always operate the model attached with a body shell (not included in the kit).
• Check all screws and nuts on a regular basis for looseness.
• To avoid damage, don't install any optional parts not made by INFINITY in this model or modify the model.
WARNING! PROHIBITED
ITEMS REQUIRED FOR OPERATION TOOLS REQUIRED
1. Transmitter and Receiver (2ch)
2. Low-Profile Steering Servo
3. Speed Controller
4. 540 size Motor
5. LiPo Battery (7.4V, Hard plastic case)
6. LiPo Battery Charger
7. Tires, Wheels and Inserts for 1/10 Formula car.
8. 1/10 Formula Body Shell
9. 1/10 Formula Wing
10. Polycarbonate Paint
11. 64 Pitch Pinion Gear
12. Silicone Oils
13. Graphite Grease
14. Ball DIff Grease
1. Hex Wrenches (
1.5mm / 2.0mm / 2.5mm / 3.0mm )
2. Box Driver (5.0mm / 5.5mm / 7.0mm)
3. Needle Nose Pliers
4. Nippers for plastic parts
5. Sharp Hobby Knifes
6. Scissors
7. Turnbuckle wrench (4.0mm)
8. Body Reamer

安全のための注意事項
組み立て、走行の前に必ずお読みください。
• この商品は本格的な無線操縦模型です。玩具ではありません。
• この商品を楽しむために走行前の組み立てや、走行後のメンテナンス、オプションパーツへの交換などを行う必要があります。
• 充電式の電池は使い方を誤ると大きな電流が流れ、発熱や液漏れ、発火の可能性があります。バッテリー及び充電器の説明書にもとづき安全に使用してください。
この商品を安全に取り扱うために下記の事項を必ずお守りください。この説明を守らないと生命や身体に重大な被害が発生する可能性がある危険を示します。
• 組み立て前に必ず説明書を最後までお読みください。また、組み立てに不慣れな方は模型をよく知っている人にアドバイスを受け、確実に組み立ててください。
• 小さな部品や尖った部品がありますので十分注意してください。また、小さなお子様のいる場所での作業、保管は避けてください。
• カッターやニッパー、ドライバーなど工具の取り扱いには十分注意してください。
• 塗装する場合は室内の換気に十分注意し作業を行ってください。
• 送信機のバッテリーが減ってくるとコントロールできなくなり、暴走や衝突の原因になります。大きな事故の原因となります。送信機のバッテリー残量を常に確認し、
必要であればバッテリー交換、充電を行ってください。
• 専用サーキット以外での走行させないでください。
• 同じ周波数の近くでは走行させないでください。混信により、コントロール不能で暴走の原因になります。
• 車の動きがおかしい時はすぐに走行を中止して原因を調べてください。原因不明のまま走行させると、思わぬ故障や事故の原因になります。
• 回転している部分に指や物を入れないでください。
• 走行時は必ずボディ（別売）を装着してください。
• 定期的に各部のビスがゆるんでいないかチェックしてください。
• インフィニティ製オプションパーツ以外の組み込みや車体の改造はしないでください。故障の原因となります。
キットの他に必要なもの 組み立てに必要な工具
1. 2 チャンネル送受信機
2. ロープロファイルタイプステアリングサーボ
3. スピードコントローラー
4. 540 サイズモーター
5. 走行用 Li-Po バッテリー（7.4V、角型プラスチックケース）
6. 走行用 Li-Po バッテリー充電器
7. 1/10 フォーミュラーカー用タイヤ&ホイール及びインサート
8. 1/10 フォーミュラーカーボディ
9. 1 / 10 フォーミュラー カー 用ウイング
10.ボディ塗装用塗料
11.64 ピッチピニオンギヤ
12.ショックオイル
13.潤滑用グリス
14.ボ ー ルデ フグリス
1. 六 角 レ ン チ（ 1.5mm,2.0mm,2.5mm,3.0mm ）
2. ボ ッ ク ス ド ラ イ バ ー（
5.0mm,5.5mm,7.0mm ）
3. ラジオペンチ
4. プ ラス チック用 ニッパ ー
5. ホビ ーナイフ
6. ハサミ
7. ターンバックルレンチ（4.0 m m）
8. ボ デ ィリー マ ー
警告 禁止

4
F039
Graphite Front Upper Arm
カーボンフロントアッパーアーム
F011
Pivot Ball Bushing
ピボットボールブッシュ
F010
F012
F012
x6
F010
Alu 6mm Pivot Ball
アルミ 6mm ピボットボール
x6
F012
Pivot Ball Bushing O-Ring
ピボットボールブッシュ O リング
x6
ピボットボールがスムーズに動くように
調整してください。
Ensure pivot balls are free and
have smooth movement.
Assemble both L&R.
左右作る。
L/R
F012
R
L
Top
Bottom
BAG A 1

5
Graphite Front Upper Arm
カーボンフロントアッパーアーム
x2
ピボットボールがスムーズに動くように
調整してください。
Ensure pivot balls are free and
have smooth movement.
NOTE DIRECTION
向きに注意してください。
F040
Graphite Front Lower Arm
カーボンフロントロアアーム
F004
Steering Stopper Set
ステアリングストッパーセット
M3x6mm Button Head Screw
ボタンヘッドスクリュー
Assemble both L&R.
左右作る。
L/R
F010
F011
F012
M3x6mm Button Head Screw
ボタンヘッドスクリュー
x2
F010
Alu 6mm Pivot Ball, Short
アルミ 6mm ピボットボール、ショート
x2
F012
Pivot Ball Bushing O-Ring
ピボットボールブッシュ O リング
x2
R
L
Top
Bottom
2

6

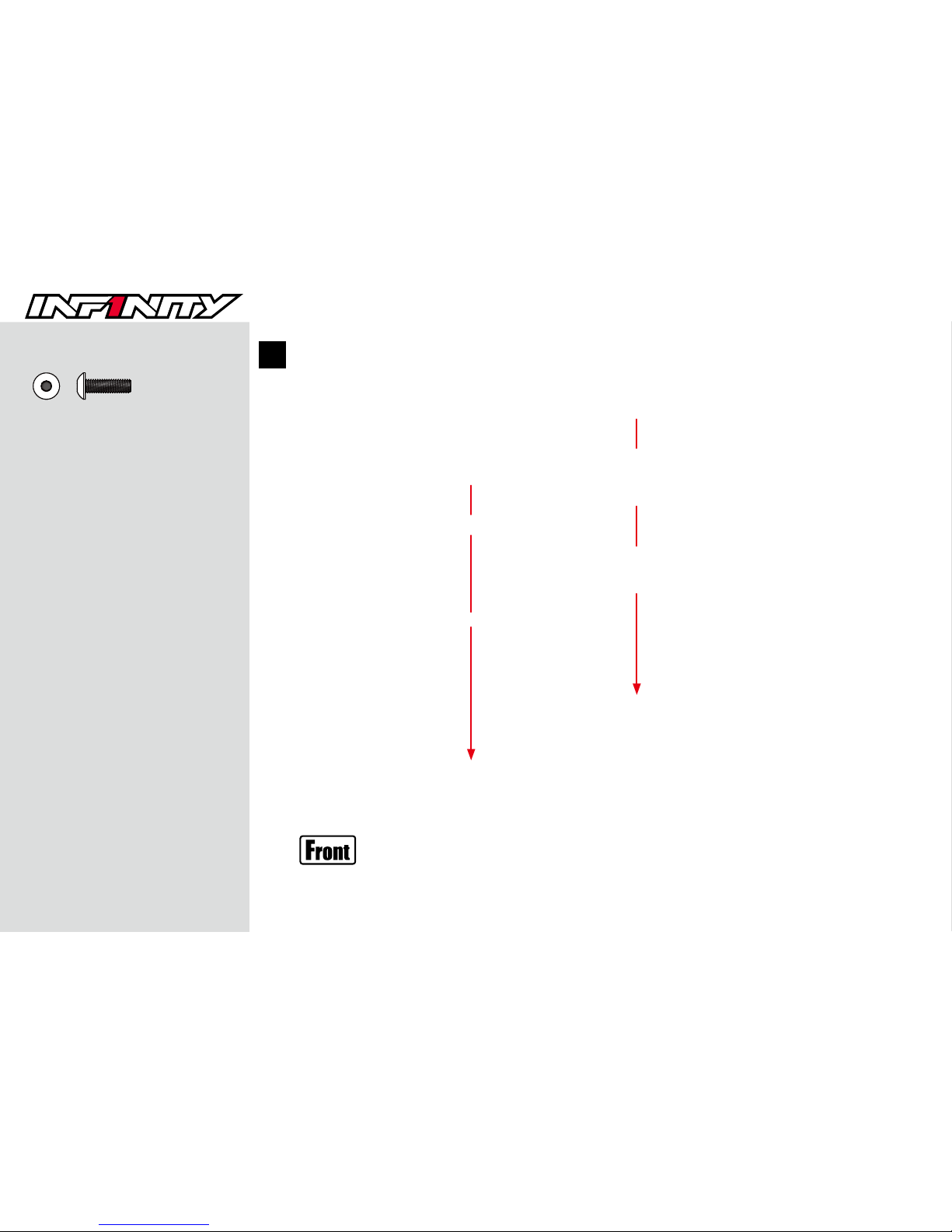

F004
F004
F001
Monocoque Chassis Set
モノコックシャーシセット
M3x10mm Button Head Screw
 ボタンヘッドスクリュー
M3x10mm Button Head Screw
 ボタンヘッドスクリュー
x4
3

7
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
x4
4

8
BAG B
BALL
BEARINGS
F007
F002
Steering Arm / Mount Set
ステアリングアーム / マウントセット

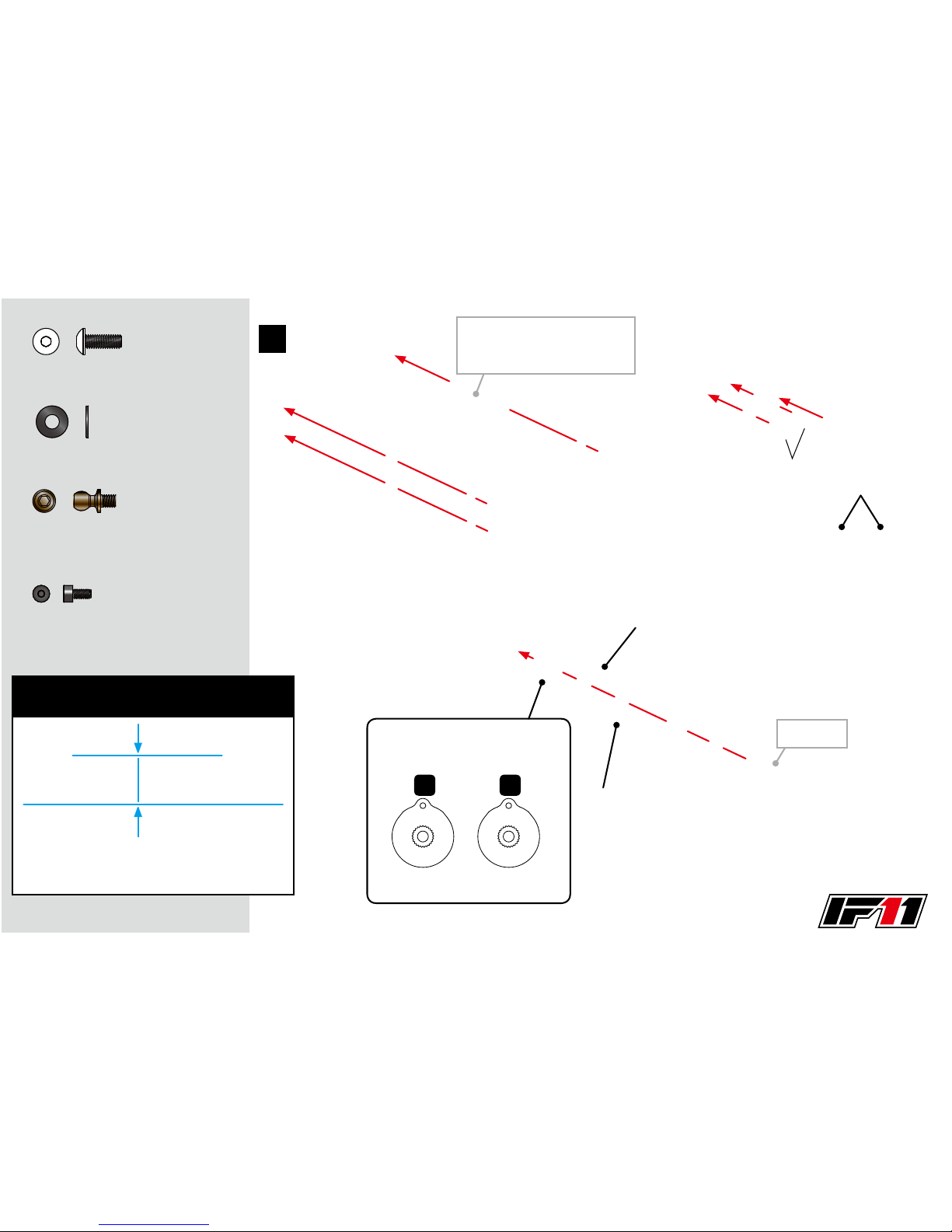

F002
F002
R0204
Ball Bearing 3x6x2.5mm
ボールベアリング
F018
Alu Steering Post
アルミステアリングポスト
F007
F002
R0204
R0204
Ball Bearing 5x8x2.5mm
ボールベアリング
x4
Ball Bearing 3x6x2.5mm
ボールベアリング
x2
M3x10mm Flat Head Screw
 フラットヘッドスクリュー
M3x10mm Flat Head Screw
 フラットヘッドスクリュー
x2
M3x6mm Button Head Screw
 ボタンヘッドスクリュー
M3x6mm Button Head Screw
 ボタンヘッドスクリュー
x2
F007
Alu Ball End 4.3x11.8mm
アルミボールエンド
x3
ネジを締め込んだところから 1/3 回転緩めて、ステアリングアームが
スムーズに動くようにします。
Tighten the screws gently but fully, and then loosen
1/3 turn so the dual steering arms move freely.
NOTE DIRECTION
向きに注意してください。
5

SANWA FUTABA
9
≦11mm
切り落とす
F002
F002
F002
Washer M3
ワッシャー
F006
F047
Servo Saver Set
サーボセイバーセット
F047
Servo Saver Spring t=0.8
サーボセイバースプリング
F047
Servo Saver Spring t=0.6
サーボセイバースプリング
F047
F047
Washer M3
ワッシャー
x3
SANWA, KO FUTABA, SAVOX
Power HD
3 4
Choose depending on your
servo brand.
使用するサーボに合わせて選びます。
F006
Alu Ball End 4.3x10mm
アルミボールエンド
x1 M3x8mm Button Head Screw
 ボタンヘッドスクリュー
M3x8mm Button Head Screw
 ボタンヘッドスクリュー
x3
Cut off
（別売）
(Not incld.)
M2x4mm Cap Head Screw
キャップヘッドスクリュー
x2
F060
F060
ロープロファイルタイプステアリング
サーボ（別売）
Low-Prole Steering Servo
(Not incld.)
Available steering servo size
搭載可能なステアリングサーボサイズ
6

10

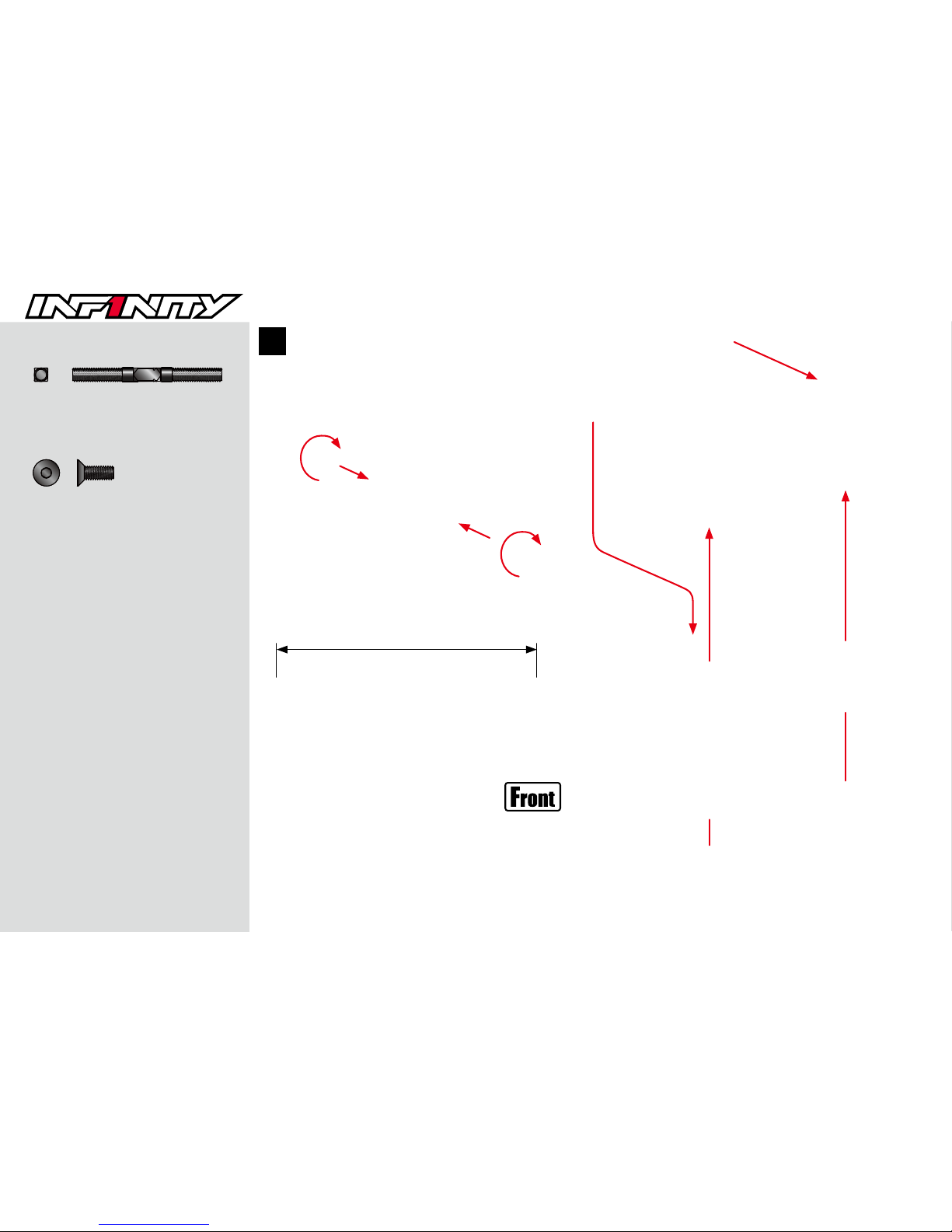

F005
4.3mm Ball Joint
ボールジョイント
F005
F019
M3x8mm Flat Head Screw
 フラットヘッドスクリュー
M3x8mm Flat Head Screw
 フラットヘッドスクリュー
x2
F019
Alu Turnbuckle M3x33mm
アルミターンバックル
x1
57.5mm
7

11
F005
F005
F020
57.8mm
F020
Alu Turnbuckle M3x36mm
アルミターンバックル
x2
x2
8

12
SMJ1146
DOUBLE-SIDED TAPE
両面テープ
Antenna
アンテナ線
R8033
3mm ANTENNA PIPE & CAP
3mm アンテナパイプ & キャップ
受信機（別売）
Receiver (Not incld.)
9

13
SMJ1146
DOUBLE-SIDED TAPE
両面テープ
スピードコントローラー（別売）
Speed Controller (Not incld.)
10

14
M3x6mm Button Head Screw
ボタンヘッドスクリュー
M3x8mm Button Head Screw
ボタンヘッドスクリュー
F048
Body Post
ボディポスト
F001
M3x8mm Button Head Screw
ボタンヘッドスクリュー
F004
M3x6mm Button Head Screw
ボタンヘッドスクリュー
x3
M3x8mm Button Head Screw
ボタンヘッドスクリュー
x3
11

15

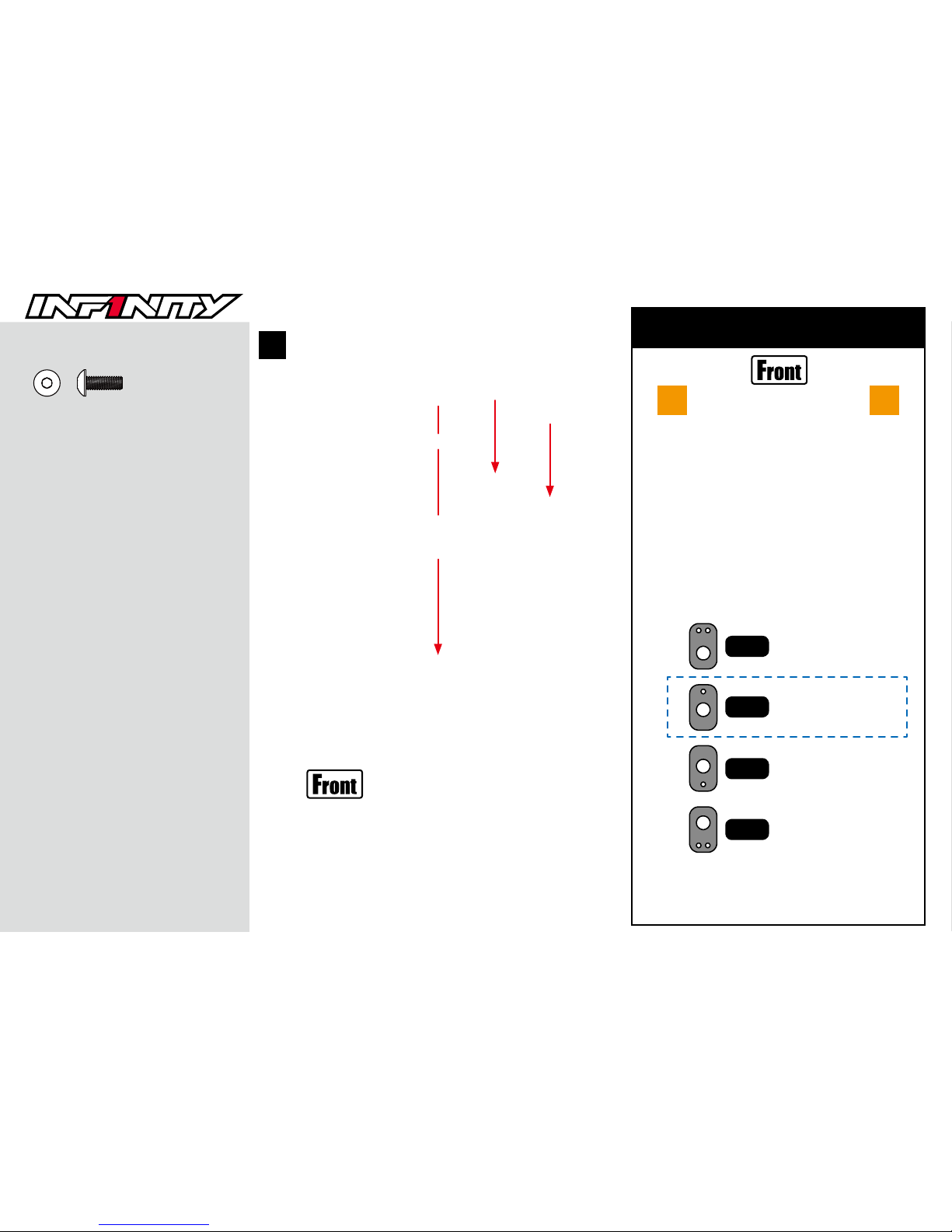

CM-A004-03
Shim 3x5x0.3mm
シム
F003
Eccentric Bushing Set (IF11)
エキセントリックブッシュセット（IF11）
0.5°
1.0°
1.5°
2.0°
These eccentric bushings adjust the front
Camber.
エキセントリックブッシュを用いてフロントキャンバーを調整
することが可能です。
INITIAL SETTING
初期設定
M3x10mm Button Head Screw
 ボタンヘッドスクリュー M3x10mm Button Head Screw  ボタンヘッドスクリュー
x4
Assemble both L&R.
左右作る。
L/R
R
L
CAMBER ADJUSTMENT
キャンバー調整
12

16
F003
F003
F003
3°
6°
9°
12°
INITIAL SETTING
初期設定
M3x8mm Button Head Screw
 ボタンヘッドスクリュー
M3x8mm Button Head Screw
 ボタンヘッドスクリュー
x1 RL
These eccentric bushings adjust the front
Caster.
エキセントリックブッシュを用いてフロントキャスターを調整
することが可能です。
CASTER ADJUSTMENT
キャスター調整
13

17
1
2
F001
M3x10mm Button Head Screw
 ボタンヘッドスクリュー
M3x10mm Button Head Screw
 ボタンヘッドスクリュー
x2
M3x15mm Button Head Screw
 ボタンヘッドスクリュー
M3x15mm Button Head Screw
 ボタンヘッドスクリュー
x2
M2x5mm Button Head Screw
 ボタンヘッドスクリュー
x2
G108
G108
14

18
F006
F015
Front Axle
フロントアクスル
F014
Steering Knuckle, Left
ステアリングナックル、左
M3x8mm Button Head Screw
 ボタンヘッドスクリュー
M3x8mm Button Head Screw
 ボタンヘッドスクリュー
x1
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
x4
F006
Alu Ball End 4.3x10mm
アルミボールエンド
x2
Top
Bottom
Assemble both L&R.
左右作る。
L/R
R
L
NOTE DIRECTION
向きに注意してください。
NOTE ORIENTATION
位置を合わせてください。
15
16

19

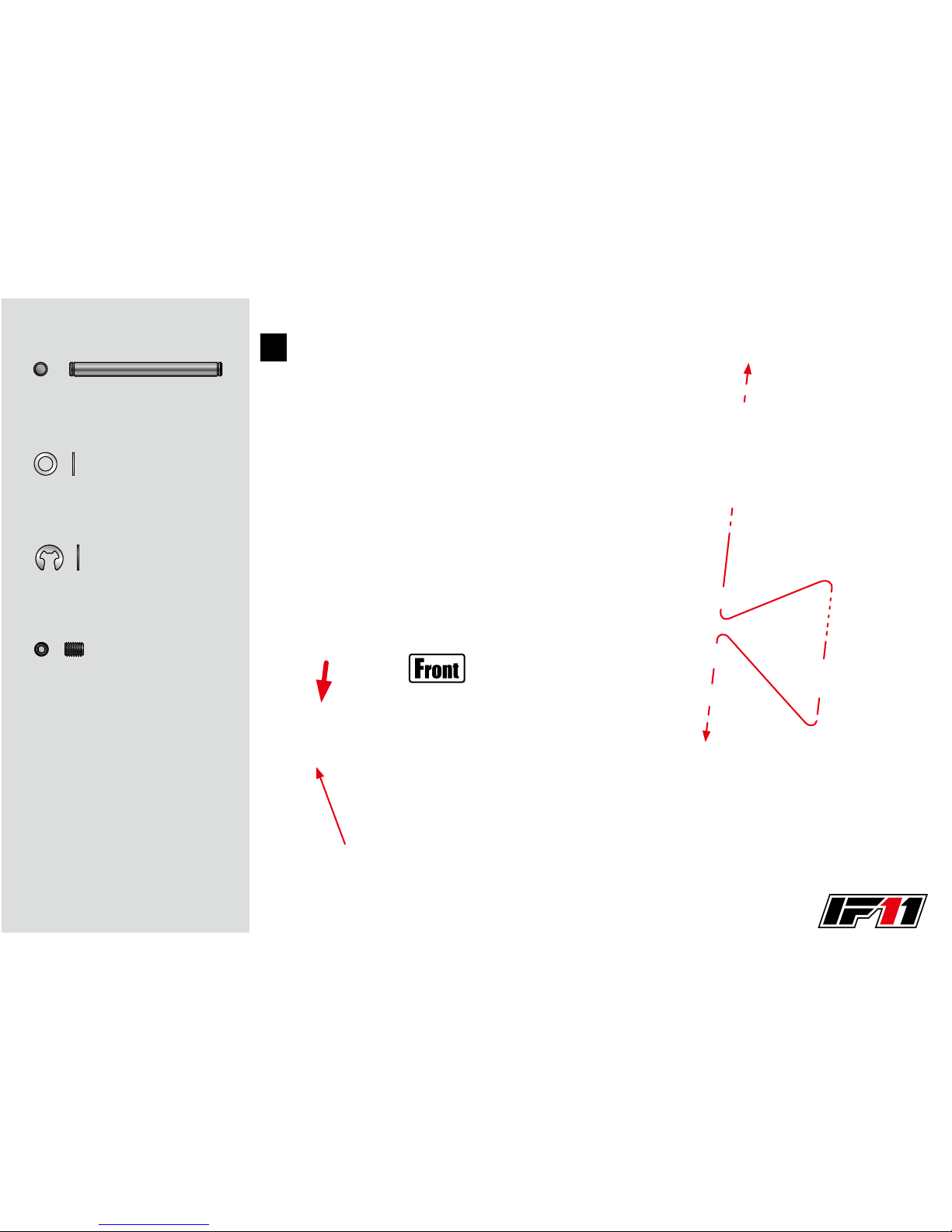

F016
F017
F051
F056
Front Spring 3.3 (0.5x6.6mm/5coils)
フロントスプリング3.3（0.5x6.6mm/5 巻）
F051
x2
F017 x6
F017 x1
M3x4mm Set Screw
 セットスクリュー
M3x4mm Set Screw
 セットスクリュー
x2
F051
E-Ring E2.5
E リング
x4
F016
King Pin
キングピン
x2
F017
King Pin Shim 3x0.4mm
キングピンシム
x18
キングピンを最も低い位置へ押し下げてから、
M3x4mm セットスクリューを締め込みます。
Insert the kingpin, then tighten
the M3x4mm set screw.
17

20
BAG C F036
F046
Graphite Rear Wing Mount Plate
カーボンリアウイングマウントプレート
F023
Alu Rear Bulkhead
アルミリアバルクヘッド
F023F042
Graphite Lower Pod Plate
カーボンロアポッドプレート
M3x6mm Button Head Screw
 ボタンヘッドスクリュー
M3x6mm Button Head Screw
 ボタンヘッドスクリュー
M3x6mm Button Head Screw
 ボタンヘッドスクリュー
x6
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
M3x6mm Flat Head Screw
 フラットヘッドスクリュー
x4
F036
Alu Rear Wing Post
アルミリアウイングポスト
x2
NOTE DIRECTION
向きに注意してください。
18
