Crivit 92561t User manual

IAN 92561IAN 92561
DELTA-SPORT HANDELSKONTOR GMBH
Wragekamp 6
D-22397 Hamburg
Version: 10/2013
Delta-Sport-Nr.: ER-1512
ERGOMETER
ERGOMETER
Bedienungsanleitung
EXERCISE BIKE
Instructions for use
Klappen Sie vor dem Lesen die Seite mit der Abbildung aus und machen Sie sich anschließend mit allen Funktionen des Artikels vertraut.
Before reading, fold out the illustration page and get to know all of the functions of your unit.
DE Bedienungs- und Sicherheitshinweise Seite 05
GB Instructions and safety notice Page 24

Lieferumfang
Nehmen Sie Ihr Ergometer aus dem Karton und legen Sie die
Einzelteile vorsichtig auf den Fußboden, sorgen Sie für ausrei-
chend Platz zum Aufbau und schützen Sie, wenn nötig, den
Boden, damit er nicht während des Aufbaus verkratzt.
Teile des Lieferumfangs befinden sich auch auf den
Rückseiten der Styroporteile!
(1) Computer
(3) Lenker
(10) Lenkerabdeckung
(11) Computerhalterung
(12) Standfuß hinten
(14) Lenkerstütze
(15) Trinkflasche
(16) Trinkflaschenhalterung
(21) Abdeckung Lenkerstütze
(23) Sattelstütze
(26) Sattelklemme
(28) Sattel
(29) Hauptrahmen
(32L und 32R) Pedale links, Pedale rechts
(32L und 32R) Schlaufe links, Schlaufe rechts
(38) Standfuß vorne
Teilenummern gemäß Explosionszeichnung Seite 22.
Scope of delivery
Take your ergometer out of the box and carefully place the indivi-
dual parts onto the floor. Allow ample space for assembly and, if
necessary, protect the floor to avoid scratches during assembly.
Some of the parts of this package are on the reverse sides of
the polystyrene packaging!
(1) Computer
(3) Handlebar
(10) Handlebar cover
(11) Computer bracket
(12) Rear foot
(14) Handlebar post
(15) Water bottle
(16) Water bottle holder
(21) Handlebar post cover
(23) Seat post
(26) Seat clamp
(28) Seat
(29) Main frame
(32L and 32R) left pedals, right pedals
(32L and 32R) left strap, right strap
(38) Front foot
Part numbers per exploded view page 41.

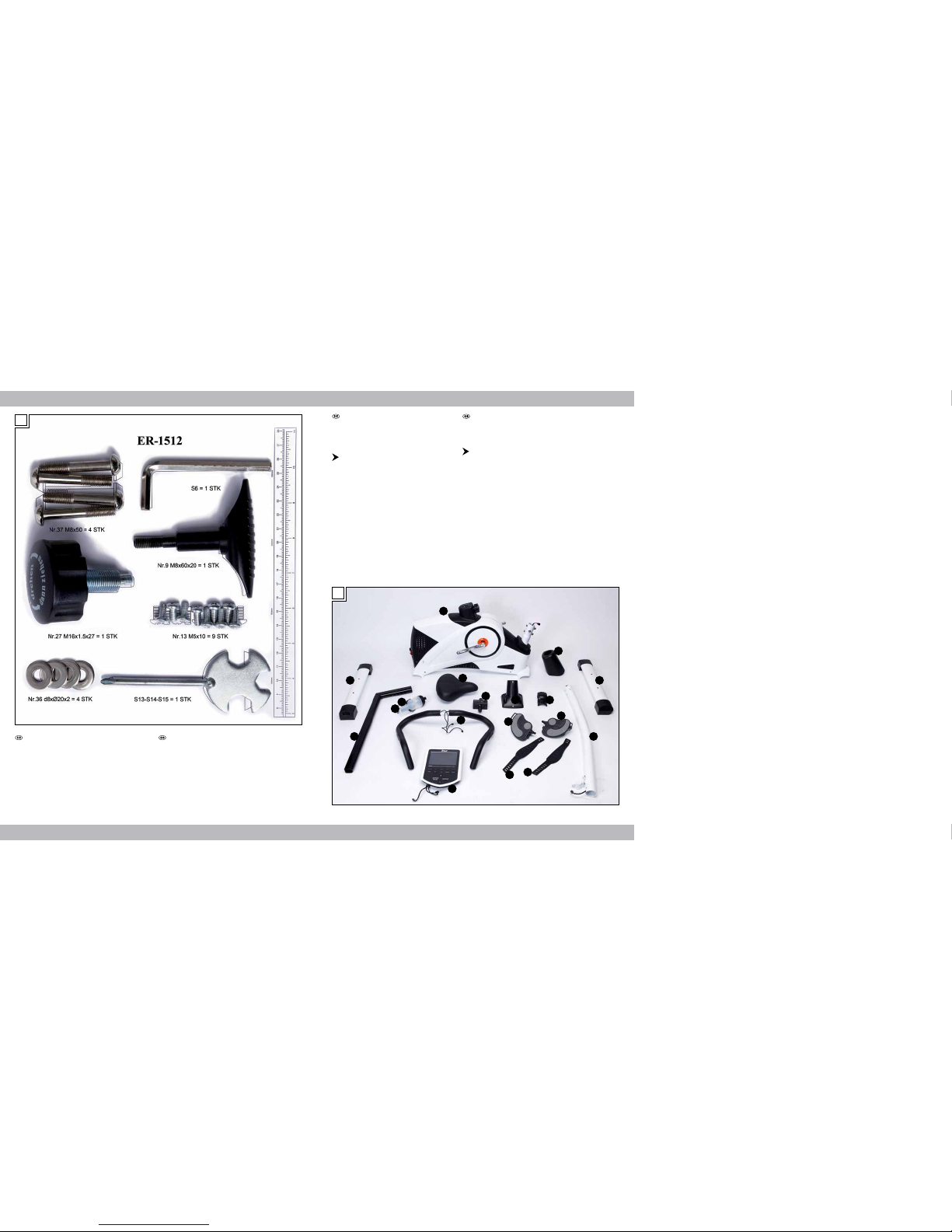

Lieferumfang / ContentsSchraubenset / Screw Set Contents
A
B
29
38
14
1
3
23
12
16
15
28
11
26 10
21
32R
32L
32R 32L
Lieferumfang Schraubenset
(9) T-Griff-Schraube zur Lenkerbefestigung
(13) M5x10 Schraube
(27) Sattelverstellschraube
(36) d8 Unterlegscheibe zur Montage der Standfüße
(37) M8x50 Schrauben zur Befestigung der Standfüße
Innensechskantschlüssel
Universalwerkzeug
Scope of delivery, Screw Set Contents
(9) T-handle screw to attach handlebar
(13) M5x10 screw
(27) Adjustable screw for seat
(36) d8 washer to mount feet
(37) M8x50 screws to secure feet
Allen key
All-purpose tool

4
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung .............................................................................................. 5
Sicherheitshinweise ........................................................................................................................5
Technische Daten ........................................................................................................................... 6
Ausstattung .....................................................................................................................................7
Montage ......................................................................................................................................... 8
Inbetriebnahme und Einstellungen .............................................................................................14
Stromversorgung ..........................................................................................................................15
Computerbedienung ...................................................................................................................15
Programme zur Ermittlung des allgemeinen Fitnesszustands ...................................................16
Trainings-Programme ................................................................................................................... 17
Einstellung Trainings-Programme ................................................................................................17
Trainingshinweise .........................................................................................................................18
Dehnübungen...............................................................................................................................19
Pflege und Wartung ....................................................................................................................21
Hinweise zur Entsorgung .............................................................................................................21
Kalibrierung ..................................................................................................................................21
Fehlersuche ..................................................................................................................................21
3 Jahre Garantie..........................................................................................................................21
Explosionszeichnung ...................................................................................................................22
DE

5
Herzlichen Glückwunsch!
Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden.
Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit
dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende
Montageanleitung und die Sicherheitshinweise. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.
Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei
Weitergabe des Produkts an Dritte ebenfalls mit aus.
Bestimmungsgemäße Verwendung
Das Ergometer entspricht den europäischen Normen EN 957 Teil 1 und
Teil 5 sowie den Europäischen Richtlinien.
Das Ergometer ist ein stationäres Trainingsgerät und dient primär dem
Training des Herz-/Kreislaufsystems (Cardiotraining). Das Ergometer
entspricht der Klasse SA nach EN 957.
Der Artikel ist für den häuslichen Gebrauch konzipiert und darf nicht
für kommerzielle Zwecke oder öffentliche Einrichtungen verwendet
werden.
Beachten Sie unbedingt die in dieser Anleitung gegebenen Hinweise;
bei Nichtbeachtung besteht Gefahr.
Sicherheitshinweise
Symbol-Erklärung der Sicherheitshinweise
Gefahr!
Hohes Risiko. Missachtung der Warnung
kann Schaden für Leib und Leben verursachen.
Achtung!
Mittleres Risiko. Missachtung der Warnung
kann einen Sachschaden verursachen.
Wichtig!
Geringes Risiko. Sachverhalte, die im Umgang mit dem
Gerät beachtet werden sollten.
Nutzen Sie das Gerät gemäß der Trainingsprinzipien und
unter strenger Beachtung dieser Anleitung! Sonst drohen ernste
gesundheitliche Schäden.
Bei zu hoher Anstrengung und Übertraining drohen schwere
Verletzungen. Denken Sie daran, sich vor dem Training immer
aufzuwärmen und trainieren Sie Ihrer aktuellen Leistungsfähigkeit entspre-
chend. Bei Schwächegefühl oder Müdigkeit brechen Sie das Training auf
dem Ergometer sofort ab. Sie sollten vor Trainingsbeginn unbedingt einen
individuellen Fitness-Check bei einem Fitnesstrainer oder Arzt durchführen
lassen. Dabei können eventuelle Herzschäden, Kreislauferkrankungen
oder orthopädische Schäden festgestellt und dementsprechend individu-
alisierte Übungspläne erstellt werden.
Personen mit Herzschrittmacher dürfen das Gerät nicht benutzen,
da das elektromagnetische Bremssystem den Herzschrittmacher beeinflus-
sen könnte. Sollten Sie andere Implantate verwenden, sprechen Sie mit
Ihrem Arzt bevor Sie das Gerät benutzen. Weisen Sie Ihren Arzt darauf
hin, dass das Gerät mit einer elektromagnetischen Wirbelstrombremse
arbeitet. Für therapeutische Zwecke ist das Gerät nicht geeignet!
ACHTUNG! Die Pulsmessung kann unter Umständen ungenaue
Messergebnisse liefern. Der Computer, insbesondere die Pulsmessung,
ersetzt keine medizinische Messung. Überanstrengung kann zu ernst-
haften gesundheitlichen Schäden oder zum Tod führen. Beenden Sie das
Training sofort, wenn Sie ein Schwindel- oder Schwächegefühl verspüren.
Erstickungsgefahr durch
Verpackungsfolie und Kleinteile!
Kinder können sich in der Verpackungsfolie verfangen und darin
ersticken. Kinder können kleine Teile, wie z. B. Bedienknöpfe, Muttern,
Schutzkappen oder Ähnliches vom Gerät abziehen, verschlucken und
daran ersticken. Lassen Sie Kinder nicht mit der Verpackungsfolie und
dem Gerät spielen.
Verletzungsgefahr durch schweres Heben!
Das Ergometer, aber auch seine Einzelteile, wie z. B. die Haupteinheit,
sind schwer. Heben Sie diese schweren Teile nicht alleine, sondern holen
Sie sich Hilfe. Beachten Sie, dass der Schwerpunkt des Gerätes nicht
mittig ist. Das Gerät ist am „Lenkerende“ etwas leichter.
Stromschlaggefahr durch (defektes) Netzkabel
oder andere Schäden am Gerät!
Wenn das Netzkabel defekt ist, das Gerät sichtbare Schäden aufweist
oder Sie den Netzstecker mit feuchten Händen berühren, können Sie
einen elektrischen Schlag bekommen.
Sollten Sie einen Schaden feststellen, nehmen Sie das Gerät nicht in
Betrieb. Ziehen Sie den Netzstecker niemals am Kabel aus der Steck-
dose. Stecken Sie den Stecker nur in eine geeignete Steckdose, die den
gesetzlichen Bestimmungen entspricht.
Besondere Vorsicht – Verletzungsgefahr für Kinder!
Lassen Sie Kinder das Ergometer nicht unbeaufsichtigt nutzen.
Weisen Sie sie auf die richtige Nutzung des Gerätes hin und behalten
Sie die Aufsicht. Erlauben Sie die Benutzung nur, wenn die geistige und
körperliche Entwicklung der Kinder dies zulässt. Als Spielzeug ist dieses
Gerät nicht geeignet.
Die Trinkflasche ist von Kindern unter 36 Monaten fernzuhalten.
Wegen des ablösbaren Verschlusses/Mundstücks besteht Erstickungsge-
fahr durch verschluckbare Kleinteile.
Quetschgefahr!
Aufgrund der geringen Abstände der beweglichen Teile kann es zu
Quetschverletzungen kommen. Greifen Sie nicht in bewegliche Teile.
Halten Sie Dritte, besonders Kinder, während des Trainings vom Gerät
und speziell von den beweglichen Teilen fern.
Stolpergefahr!
Verlegen Sie das Netzkabel so, dass es keine Stolperfalle bildet.
Verletzungsgefahr durch lose Teile,
Schrauben und Muttern!
Achten Sie bei der Montage darauf, dass alle Schraubverbindungen fest
angezogen sind und kontrollieren Sie den festen Sitz regelmäßig.
Gefahren durch Verschleiß!
Die Sicherheit des Ergometers kann nur gewährleistet werden, wenn es
regelmäßig auf Schäden und Verschleiß geprüft wird, z. B. Verbindungs-
teile. Die Klemmverbindung am Lenker, die Pedalverschraubung mit der
Kurbel und die Sitzbefestigung müssen bei regelmäßiger Überprüfung
besonders beachtet werden. Tauschen Sie defekte Teile sofort durch
Originalersatzteile aus und benutzen Sie das Gerät bis zur Instandset-
zung nicht mehr.
Umsturzgefahr bei ungeeignetem Boden!
Das Ergometer muss auf einem festen, waagerechten und ebenen Unter-
grund stehen. Gleichen Sie eventuelle Bodenunebenheiten durch Drehen
der Rändelschrauben am hinteren Fuß aus, damit das Gerät stabil steht.
Gefahr durch zu hohes Körpergewicht!
Dieses Ergometer ist für ein maximales Körpergewicht von 150 kg
ausgelegt. Verwenden Sie es nicht, wenn Ihr Körpergewicht darüber
liegt. Trainieren Sie mit diesem Gerät nicht mit zusätzlichen Gewichten
(z. B. Bleiwesten etc.).
DE

6
Stromschlaggefahr durch Feuchtigkeit!
Das Gerät ist nicht geeignet für Feuchträume wie Sauna, Pool oder
Terrasse. Stecken Sie den Netzstecker in eine geeignete Steckdose
230 V/50 Hz. Der Computer und die Wirbelstrombremse des
Ergometers werden nun mit Strom versorgt, das Gerät ist betriebsbereit.
Falls im Computer keine Anzeige zu sehen ist, prüfen Sie bitte nochmals
alle Steckverbindungen und Anschlüsse.
Achten Sie darauf, die Sattelstütze in der vorgegebenen
Mindesteinstecktiefe zu befestigen. Die Unterschreitung des in der Anlei-
tung vorgegebenen Wertes kann zu ernsthaften Verletzungen führen.
Dieses Produkt ist nicht für Menschen mit einer Behinderung
geeignet.
Der Besitzer des Geräts muss dafür sorgen, dass alle Personen, die
auf dem Gerät trainieren, ausreichend über mögliche Risiken und Gefah-
ren während der Nutzung aufgeklärt werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän-
dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt
wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermei-
den.
Gefahr durch beengten Platz!
Achtung! Für ein sicheres Training benötigen Sie ausreichend Platz.
Beachten Sie beim Aufstellen, dass in jede Richtung mindestens 1 m
Freiraum um das Gerät vorhanden ist. Die Raumhöhe sollte
mind. 2,3 m betragen.
Schützen Sie das Gerät vor hohen Temperaturen und Feuchtigkeit.
Zur Demontage des Geräts führen Sie bitte die Schritte aus der
Aufbauanleitung in umgekehrter Reihenfolge aus.
Technische Daten
Maße aufgestellt: ca. 106,5 x 54 x 133,5 cm
Max. zulässiges Benutzergewicht: 150 kg
Geprüft nach EN 957-1/5 SA
Stromversorgung: 230V~50Hz/ 0,35A
Stromsparen
VERORDNUNG (EG) Nr. 1275/2008
Schalten Sie das Gerät immer am Netzschalter (Geräterückseite) aus.
Die Stromaufnahme beträgt dann 0 W. Wird das Gerät nicht mittels
Netzschalter ausgeschaltet, beträgt die Stromaufnahme zwischen
5-10 Watt. Schalten Sie das Gerät bei Nichtgebrauch immer am
Netzschalter aus.
DE

7
Ausstattung
A Trainingscomputer
Farbig beleuchtete LCD-Anzeige (in deutscher und
englischer Sprache)
Extra großes Textfeld mit übersichtlicher Menüführung
Trainingsprogramme:
Berg
BMR-, BMI-, Fettmessung
Erholungsmessung
Individual
Intervall
Manuell
Schnellstart
Test
Watt
Zielpuls (Herzfrequenz)
Funktionen:
BMI-Berechnung (Body-Mass-Index)
BMR-Berechnung (Energiebedarf in kJ)
Distanz (km)
Energieverbrauch (kJ)
Fitnessnote 1-6 (Erholung)
Geschwindigkeit (km/h)
Körperfettmessung (Berechnung)
Puls (Herzfrequenz)
Umdrehungen pro Minute
Watt
Zeit
B Multi-Positions-Lenker mit Softgrip-Überzug
C Pulsmessung über Handkontaktsensoren
Wir empfehlen die Pulskontrolle über einen handels-
üblichen Brustgurt. Dieser kann über den Fachhandel
oder den Service bestellt werden.
D Inkl. Trinkflasche
E Vorderer Standfuß mit Transportrollen
F Selbstaufrichtende Schwerpunktpedale mit Sicherheitsschlaufe
G Hinterer Standfuß mit Bodenniveau-Ausgleich
H Stromversorgung
I Automatische Kabelrückführung per Knopfdruck
J Hochwertiges Kunststoff-Gehäuse (ABS)
K Ergonomischer Komfortsattel: Sitzposition horizontal, vertikal und in der
Neigung individuell einstellbar
Präzise Bremsleistung durch elektromagnetische Wirbelstrombremse
(EMS System)
Stabile, pulverbeschichtete Stahlkonstruktion
Mit eingebautem Empfangsteil für Herzfrequenz-Sender - passend für
handelsübliche 5kHz-Brustgurte (Brustgurt nicht im Lieferumfang enthalten)
Passender Brustgurt kann über die Delta-Sport Servicehotline kostenpflichtig bestellt
werden.
Gelenkschonende und gleichmäßige Rundlaufeigenschaft mit Sicherheitsfreilauf
Drehzahlunabhängiger Tretwiderstand in 32 Stufen über den Computer
regelbar
Extrem leistungsfähig bis 400 W
Ausdauertraining für den Heimbereich in Studioqualität
Schwungscheiben-Set: ca. 9,2 kg
CA
B
C
D
EFGH
I
J
K
DE

8
Montage
Wir empfehlen Ihnen, den Film auf der beigelegten DVD vor bzw.
während der Montage anzuschauen. Der Film zeigt die Montage des
Artikels einfach und verständlich.
Für den Aufbau ist eine 2. Person notwendig, die bei der
Handhabung des schweren Geräts zur Hand geht. Bevor Sie das
Gerät aufbauen, sorgen Sie für ausreichend Platz zum Aufbau und
schützen Sie den Boden, damit dieser nicht während des Aufbaus
beschädigt werden kann.
Das Gerät ist schwer. Achten Sie darauf, dass der Rücken gerade
bleibt, während das Gerät angehoben wird.

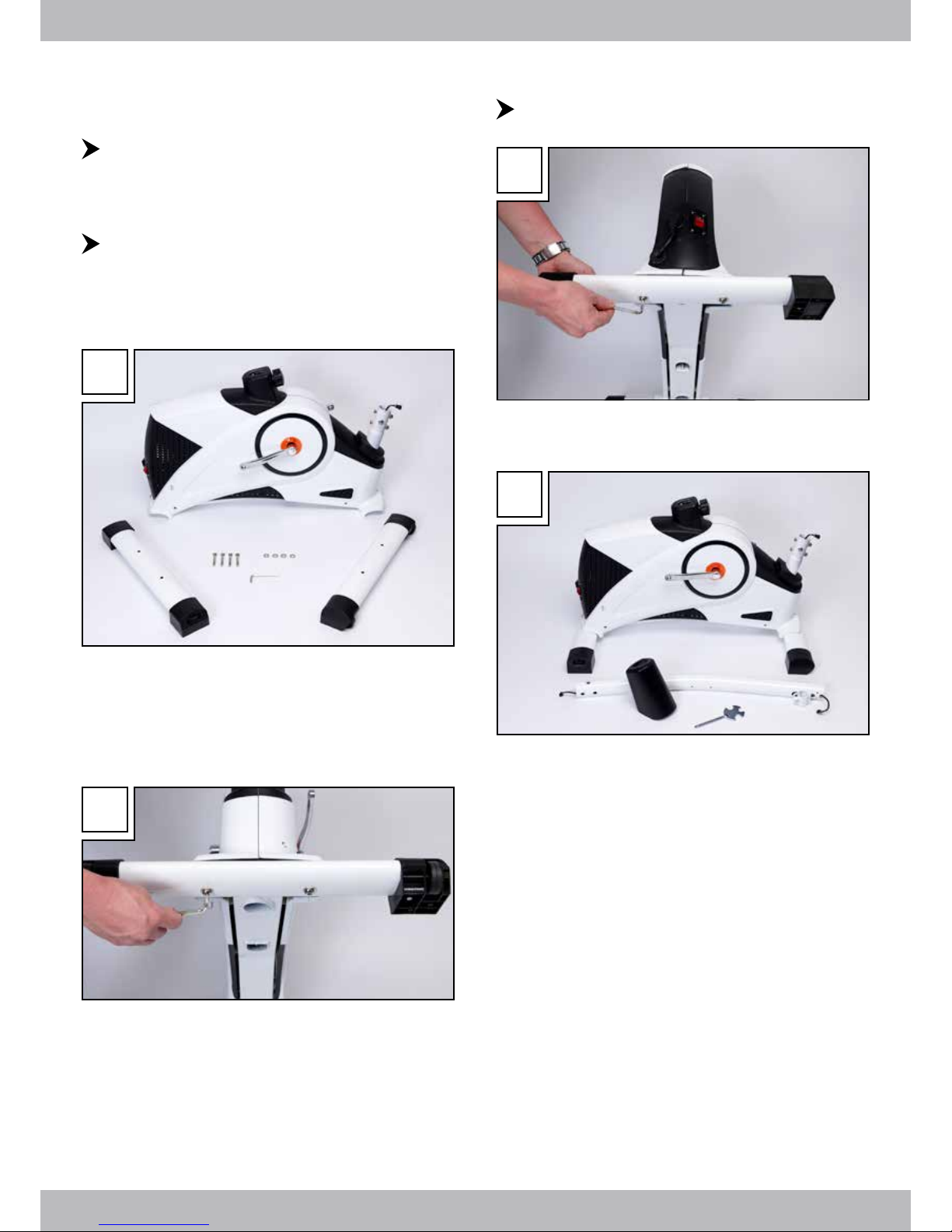

Montage der Standfüße
Für die Montage benötigen Sie die beiden Standfüße (12) und (38),
vier Schrauben (37), vier Unterlegscheiben (36) und den Innensechskant-
schlüssel (Abb. 1a).
Beginnen Sie mit dem Standfuß vorne (38).
Achten Sie dabei auf den Aufkleber (vorne) – dieser hilft Ihnen, den
Standfuß in der korrekten Richtung zu montieren. Die Transportrollen
müssen nach vorne zeigen.
Lassen Sie zum Verschrauben des Standfußes die zweite Person den
Grundkörper des Gerätes vorne anheben. Schrauben Sie mit dem beilie-
genden Innensechskantschlüssel den Standfuß mit zwei Schrauben (37)
und zwei Unterlegscheiben (36) am Hauptrahmen fest (Abb. 1b).
Montieren Sie nun den Standfuß hinten (12) mit den Rändelschrauben
zur Höhenverstellung auf die gleiche Weise (Abb. 1c).
Die Rändelschrauben dienen später zum Ausgleich von
Bodenunebenheiten.
Montage der Lenkerstütze
Für diesen Schritt benötigen Sie die Lenkerstütze (14), die Abdeckung
der Lenkerstütze (21) und das Universalwerkzeug (Abb. 2a).
1b
1c
1a
2a
DE

9
Bevor Sie mit der Montage der Lenkerstütze beginnen, entfernen Sie die
(jeweils 3) vormontierten Schrauben und Unterlegscheiben mit Hilfe des
Universalwerkzeugs aus dem Hauptrahmen (Abb. 2b).
Schieben Sie die Abdeckung der Lenkerstütze über die Lenkerstütze,
sodass die engere Öffnung nach oben in Richtung Lenkerhalterung zeigt.
Verbinden Sie nun das in den Grundkörper gesteckte Kabel mit dem
Kabel, das sich in der Lenkerstütze befindet.
Der Stecker ist so gestaltet, dass er nur in einer Position passt.
Bitte wenden Sie keine Gewalt an, sondern vergewissern Sie sich,
dass die beiden Stecker richtig zueinander passen. Ein deutliches
Einrasten der Stecker ist beim Zusammenstecken zu spüren (Abb. 2c).
Schieben Sie nun vorsichtig die Lenkerstütze über den Hauptrahmen.
Achten Sie darauf, dass Sie dabei keine Kabel einklemmen!
Abschließend verschrauben Sie Lenkerstütze und Hauptrahmen mit den
zuvor demontierten Schrauben und Unterlegscheiben. Bitte achten Sie
darauf, dass die gekrümmten Unterlegscheiben wieder entsprechend
ihrer Krümmung an der Lenkerstütze anliegen (Abb. 2d).
Nach dem Festziehen der Schrauben schieben Sie die Abdeckung
der Lenkerstütze (21) über die Schrauben, bis sie in das Kunststoffgehäu-
se des Grundkörpers einrastet (Abb. 2e).
2b
2c
2d
2e
DE

10
Montage Computer
Für diesen Schritt benötigen Sie den Computer (1), die Computerhalte-
rung (11), fünf Schrauben (13) und das Universalwerkzeug (Abb. 3a).
Verschrauben Sie den Computer mit der Computerhalterung (Abb. 3b).
Achten Sie dabei auf die beiden Aufkleber am Computer und an der
Computerhalterung. Die beiden Pfeile müssen aufeinander zeigen.
Achten Sie beim Verschrauben darauf, die Kabel des Computers nicht
einzuklemmen.
3a
3b
Verbinden Sie nun das Computerkabel mit dem Kabel, welches an der
Lenkerstütze befestigt ist. Ziehen Sie dieses Kabel nicht zu weit heraus!
Das Gummiband dient nur zur Fixierung des Kabels und kann nun abge-
nommen werden. Der Stecker ist so gestaltet, dass er nicht verkehrt herum
(verpolt) eingesteckt werden kann. Beachten Sie bitte die beiden Nasen
im Stecker. Versuchen Sie nicht, die Stecker mit Gewalt zusammenzuste-
cken, sondern drehen Sie den Stecker und versuchen Sie es noch einmal
(Abb. 3c).
Die beiden verbleibenden Computerkabel werden später am Lenker
angeschlossen. Sie verbinden den Computer mit den Pulskontakten, die
am Lenker integriert sind.
Die Stecker dieser beiden Computerkabel müssen durch die Lenkerstütze
und dann durch die vordere runde Öffnung über der Lenkerbefestigung
geführt werden (Abb. 3d).
3c
3d
DE

11
Schieben Sie anschließend alle Kabel ganz in die Lenkerstütze und
stecken Sie die Computerhalterung mit dem Computer auf die Lenker-
stütze. Achten Sie darauf, keine Kabel einzuklemmen. Befestigen Sie die
Halterung anschließend nur mit einer der entnommenen Schrauben an

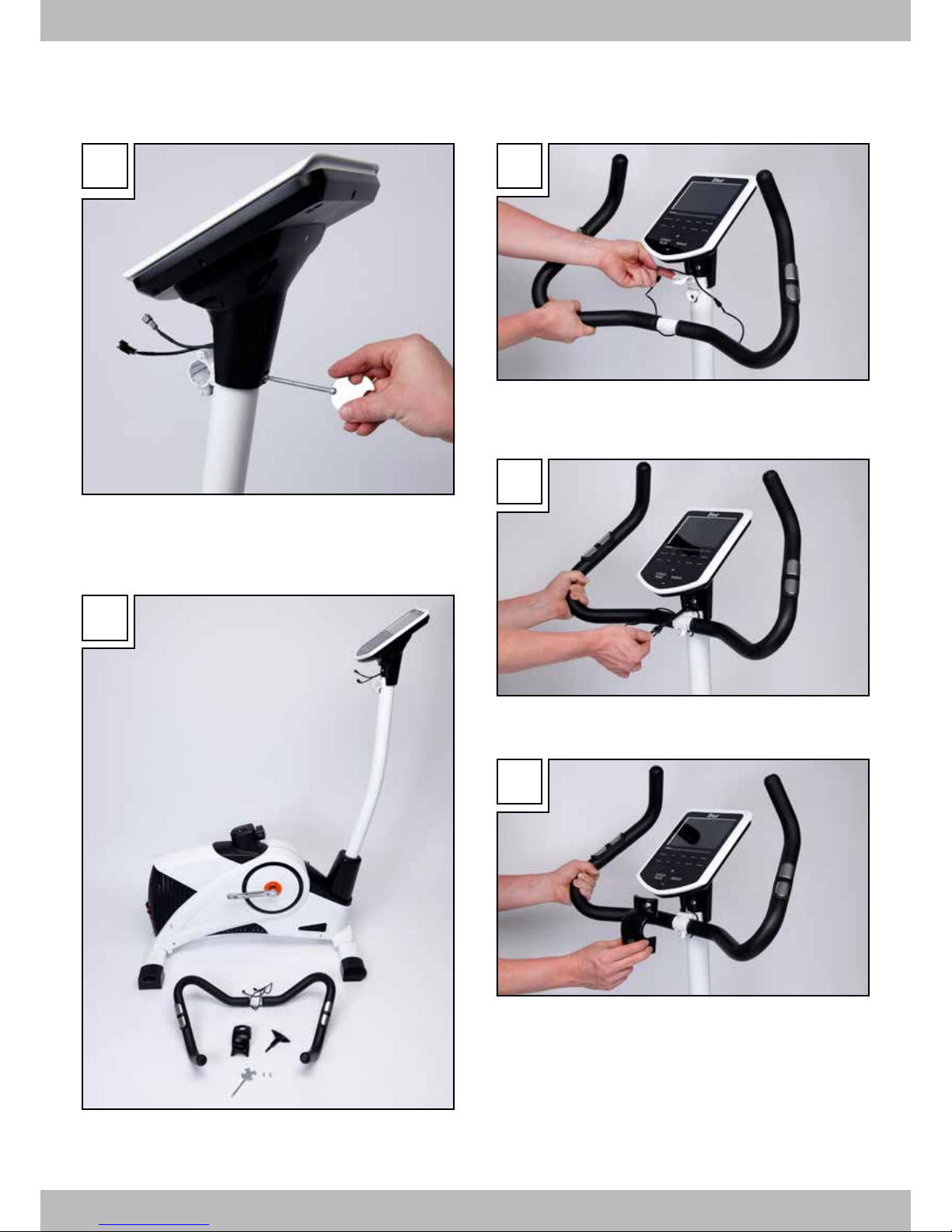

der Ergometervorderseite (Abb. 3e).
Montage Lenker
Für diesen Montageschritt benötigen Sie den Lenker (3), die Lenkerabde-
ckung (10), die T-Griff-Schraube (9) und zwei Schrauben (13) (Abb. 4a).
Wir empfehlen, die Lenkermontage mithilfe einer 2. Person durchzufüh-
ren.
3e
4a
Halten Sie den Lenker vor die Lenkeraufnahme und verbinden Sie die
beiden Kabel aus der runden Öffnung der Lenkerstütze mit den Kabeln
des Lenkers. Öffnen Sie nun die Halteklemme der Lenkerbefestigung und
legen Sie den Lenker mit dem geriffelten Metallteil in die Halbschale der
Lenkeraufnahme (Abb. 4b).
Klappen Sie die Halteklemme wieder zu, sodass sie den Lenker umgreift.
Halten Sie den Lenker weiterhin in dieser Position. Anschließend schieben
Sie die beiden Kabel zusammen mit den Steckverbindungen so weit wie
möglich wieder zurück in die Lenkerstütze (Abb. 4c).
Stecken Sie anschließend die Lenkerabdeckung (10) auf.
Beachten Sie dabei unbedingt, dass die Pulskabel nicht eingeklemmt
werden (Abb. 4d).
4b
4c
4d
DE

12

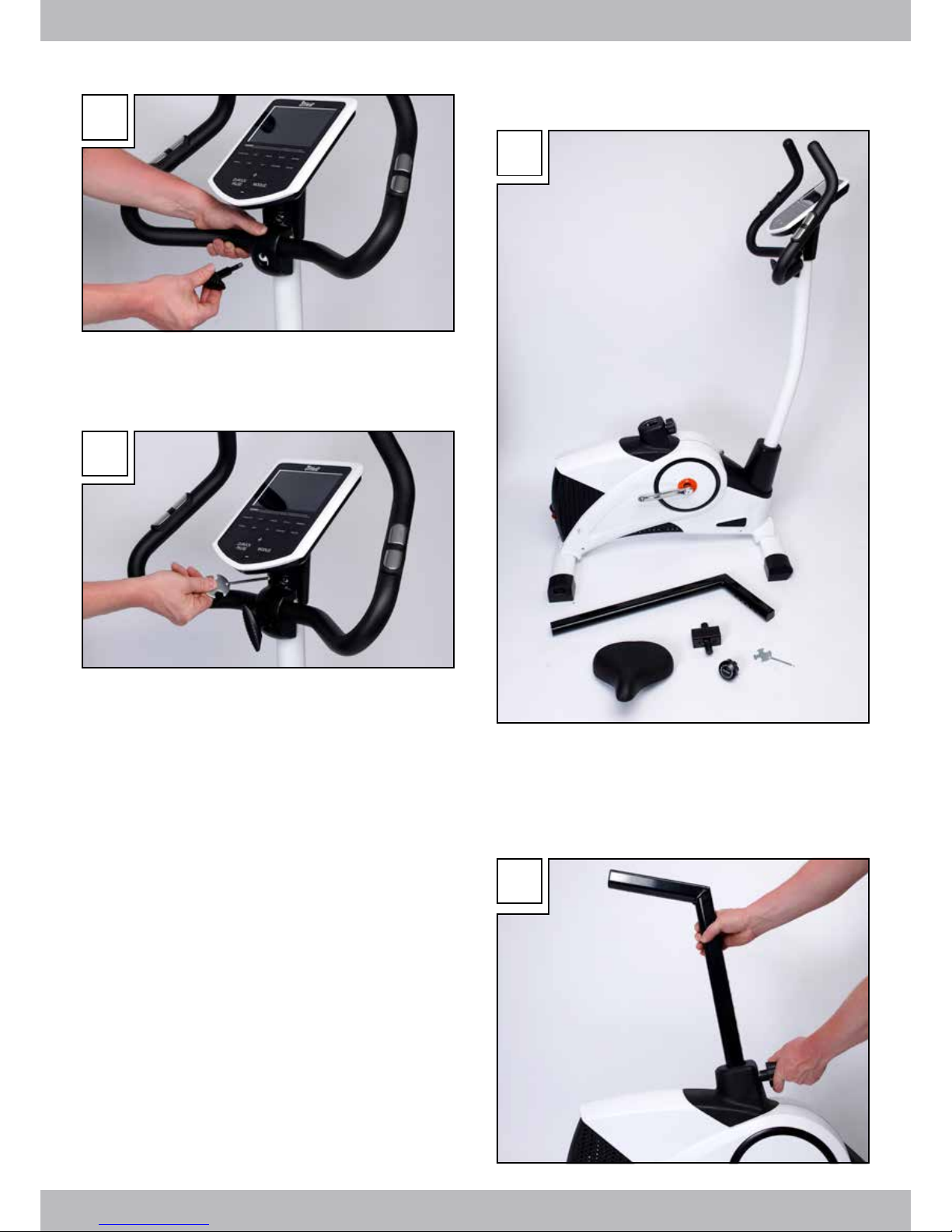

Schrauben Sie den Lenker mit der vorbereiteten T-Griff-Schraube (9) fest
(Abb. 4e).
Verschrauben Sie nun die Lenkerabdeckung mit den zwei zuvor ent-
nommenen Schrauben (13) (Abb. 4f).
Hinweis!
Vergewissern Sie sich nochmals, dass die Pulskabel nicht eingeklemmt
sind!
4e
4f
Einsetzen der Sattelstütze und Montage des Sattels
Für die Montage der Sattelstütze und des Sattels benötigen Sie die
Sattelstütze (23), den Sattel (28), die Sattelklemme (26), die Sattel-
verstellschraube (27) und das Universalwerkzeug (Abb. 5a).
Lösen Sie die Sattelhöhenverstellschraube ein wenig. Setzen Sie dann
die Sattelstütze in den Grundkörper ein. Ziehen Sie jetzt die Verstell-
schraube gegen den Federwiderstand nach außen und schieben Sie die
Sattelstütze weiter in den Grundkörper ein. Lassen Sie jetzt die Schraube
los und kontrollieren Sie durch Ziehen und Drücken des Sattelrohres, ob
der Bolzen in einer der Verstellbohrungen eingerastet ist. Ziehen Sie die
Schraube anschließend fest an, um ein eventuell vorhandenes Spiel zu
verhindern (Abb. 5b).
5a
5b
DE

13

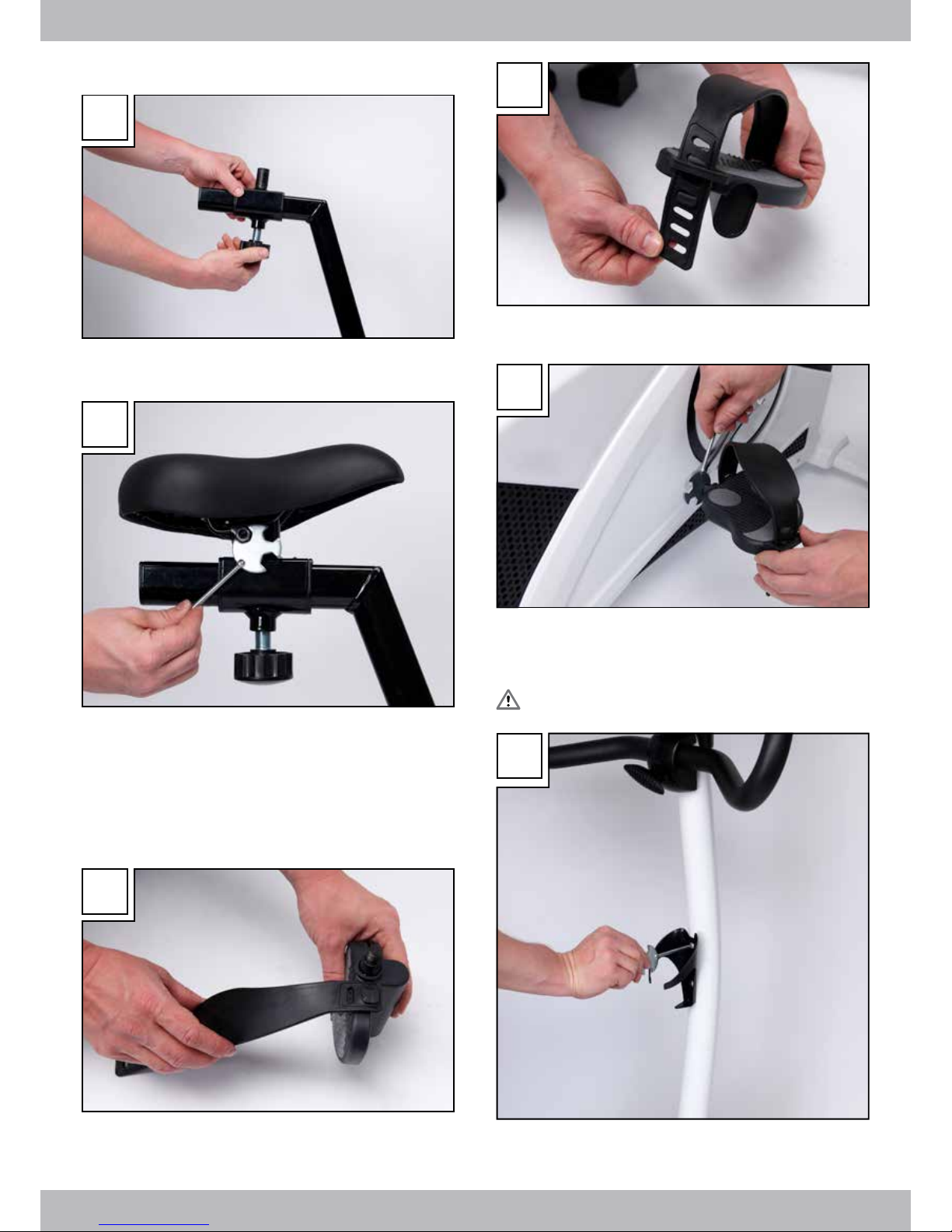

Schieben Sie die Sattelklemme auf die Sattelstütze und ziehen Sie die
Verstellschraube fest an (Abb. 6a).
Stecken Sie nun den Sattel auf die Sattelhalterung und ziehen Sie die
unter dem Sattel befindliche Klemmschraube mit dem Universalwerkzeug
fest an (Abb. 6b).
Montage der Pedale
Zur Montage der Pedale benötigen Sie die Pedalen (32R, 32L), die
Pedalschlaufen (32R, 32L) und das Universalwerkzeug. Zuerst befesti-
gen Sie die Pedalschlaufen an den Pedalen. Sie werden in die Haken
links und rechts der Pedale eingehängt (Abb. 7a und 7b). Achten Sie
auf die jeweilige Rechts-/Links-Kennzeichnung auf den Pedalen und den
Pedalschlaufen. Montieren Sie das mit „R“ gekennzeichnete Pedal rechts
an die Tretkurbel, in Fahrtrichtung blickend, und das mit „L“ gekennzeich-
nete Pedal links.
Ziehen Sie die Pedalschrauben mit dem Universalwerkzeug fest
(Abb. 7c). Beachten Sie bitte, dass das Pedal auf der linken Seite
gegen den Uhrzeigersinn angezogen werden muss.
Montage des Trinkflaschenhalters (16)
Montieren Sie den Trinkflaschenhalter (16) mit zwei Schrauben (13)
an der Lenkerstütze (Abb. 8). Nun können Sie die Trinkflasche in der
Halterung platzieren.
Reinigen Sie die Trinkflasche (15) vor dem ersten Gebrauch
gründlich!
6a
6b
7a
7b
7c
8
DE

14
Inbetriebnahme und Einstellungen
Ausrichtung und Transport
Zum einfachen Transport halten Sie das Ergometer am Lenker fest und
kippen es nach vorne. Stützen Sie beim Kippen das vordere Fußprofil mit
Ihrem Fuß etwas ab (Abb. 8a). Sie können das Gerät nun leicht auf den
Rollen bewegen.
Die Standfüße Ihres Ergometers sind mit unterschiedlichen Fußprofilen
ausgestattet. Das vordere Profil ist mit Transportrollen versehen (Abb. 8b),
das hintere Profil ist durch Rändelschrauben in der Höhe verstellbar
(Abb. 8c). Richten Sie das unbelastete Ergometer mithilfe der beiden
Drehräder zur Höhenverstellung so aus, dass das Gerät absolut fest steht
und nicht wackelt. Hinweis! die Höhenverstellung lässt sich leichter
einstellen, wenn Sie die hinteren Standfüße von einer 2. Person leicht
anheben lassen.
Sattelposition einstellen
Hinweis!
Ist der Sattel in niedrigster Position fixiert, beträgt der Abstand zwischen
Sattel und unterer Pedale ca. 66-67 cm.
Wird der Sattel in höchster Position fixiert, beträgt der Abstand zwischen
Sattel und unterer Pedale ca. 93-94 cm.
Bevor Sie das Ergometer ausprobieren, sollten Sie den Sattel und den
Lenker Ihren persönlichen Bedürfnissen anpassen. Der Sattel kann in
mehreren Stufen in der Höhe verstellt werden. Zusätzlich kann er in fünf
Stufen horizontal eingestellt werden (Abb. 9a). Stellen Sie den Sattel so
ein, dass Sie bequem sitzen und auf keinen Fall das Kniegelenk in der
untersten Stellung des Pedals voll durchstrecken müssen. Zum Öffnen der
Sattelhöhenverstellung drehen Sie die Verstellschraube etwas locker und
ziehen dann am Knauf, sodass der darin befindliche Federbolzen aus
der Sattelstütze ausrastet. Verschieben Sie den Sattel in die gewünschte
Höhe und lassen Sie den Federbolzen wieder einrasten.
Sie hören dabei ein deutliches „Klick“. Prüfen Sie, ob sich die Sattelstütze
jetzt noch verschieben lässt. Ist dies nicht der Fall, ist der Federbolzen
richtig eingerastet und die Verstellschraube kann festgezogen werden.
Achten Sie bitte darauf, dass die Sattelstange nicht über die
Markierung „MAX“ herausgezogen werden darf.
Anschließend stellen Sie die geeignete Entfernung des Sattels zum Lenker
ein. Die Verstellschraube unter dem Sattel funktioniert auf die gleiche
Weise wie die Verstellschraube der Sattelstütze. Stellen Sie die Entfernung
so ein, dass Sie den Lenker bequem erreichen.
Sattelneigung einstellen
Die Neigung des Sattels kann mit Hilfe des Universalwerkzeuges einge-
stellt werden. Lösen Sie die Schraube direkt unter dem Sattel (Abb. 9b)
und stellen Sie den Winkel des Sattels wie gewünscht ein. Anschließend
ziehen Sie die Schraube wieder fest an.
8a
8b
8c
9a
9b
DE

15
Lenker einstellen
Die Neigung des Lenkers kann durch die T-Griff-Schraube verstellt
werden. Der Lenker ist so gestaltet, dass verschiedene Griffpositionen
möglich sind.
Wechseln Sie während des Trainings ruhig von Zeit zu Zeit die
Griffposition! Das beugt einer einseitigen Belastung vor.
Achten Sie sehr genau darauf, dass die Zähne der Lenkerschelle in
die Zähne des Lenkers eingreifen. Beim Drehen des Lenkers spüren Sie,
wann die Zähne ineinander greifen, dann ziehen Sie die Lenkerschraube
sehr fest an!
Kontrollieren Sie vor jedem Training, dass diese Schraube sicher
angezogen ist, und prüfen Sie sorgfältig den Halt des Lenkers.
Stromversorgung
Das Netzanschlusskabel ist bereits im Gerät integriert. Ziehen Sie das
Netzkabel an der Geräterückseite aus (Abb. 10a).
Bitte beachten Sie die Stopp-Markierung auf dem Kabel.
Ziehen Sie das Kabel nicht über die Stopp-Markierung aus.
Stecken Sie den Netzstecker in eine Steckdose.
Bitte beachten Sie: Das Gerät darf ausschließlich in trockenen
Räumen an eine geeignete, ordnungsgemäß installierte 230V/50Hz
Schutzkontakt-Steckdose angeschlossen werden. Anschließend können
Sie das Gerät am Hauptschalter ein- und ausschalten (Abb. 10b).
Der Artikel verfügt über einen automatischen Kabelrückzug. Sobald Sie
die Taste auf der unteren rechten Gehäuseseite drücken, wird das Kabel
eingezogen (Abb. 10c).
Computerbedienung
Sobald das Ergometer eingeschaltet ist, aber die Pedale nicht
getreten werden, erscheint der Hinweis „Bitte das Gerät vom Netz
trennen“. Sobald Sie Eingaben vornehmen oder durch Treten das
Training beginnen, wird der Hinweis nicht mehr angezeigt.
10a
10b
10c
11
9c
DE

16
Programme zur Ermittlung des
allgemeinen Fitnesszustands
Test-Programm
Programmbeschreibung
Dieses Programm dauert 12 Minuten und dient der Ermittlung des
aktuellen Fitnesszustands. Vorher stellen Sie den Tretwiderstand ein.
Der Maximalpuls darf nicht überschritten werden. Ansonsten könnte es
zu verfälschten Ergebnissen kommen.
Am Ende des Programms werden folgende Werte gespeichert:
- Durchschnittspuls, -geschwindigkeit
- Zurückgelegte Entfernung
- Summe Kilojoule-Verbrauch
Wenn Sie die nächste Testeinheit absolvieren, werden diese Werte im
Display angezeigt, um Ihre Werte bei gleichen Feldbedingungen, aber
unterschiedlichen Trainingseinheiten zu vergleichen.
1. Drücken Sie die Test-Taste, um das Programm zu starten.
2. Drücken Sie nun die Modus-Taste und wählen Sie einen Wattwert über
die +/- Tasten aus.
Bestätigen Sie die Eingabe anschließend mit der Modus-Taste.
Beginn des Programms
Nachdem Sie alle Eingaben vorgenommen haben, beginnen Sie zu
treten, um das Programm zu starten.
BMR-, BMI-, Fett-Messprogramm
Programmbeschreibung
Mit diesem Programm werden Ihre Körperfett-, BMI- und BMR-Werte
ermittelt. Bitte beachten Sie, dass es sich aber nicht um ein medizinisches
Messverfahren handelt!
Als Grundlage für das Programm müssen zuerst einige Benutzerwerte
eingegeben werden.
1. Drücken Sie die Taste MESSUNGEN, um das Programm zu starten,
und anschließend die MODUS-Taste, um die Eingaben vorzunehmen.
2. Vorgabe Alter
Einstellung über die +/- Tasten, Bestätigen durch MODUS
3. Vorgabe Geschlecht
Einstellung über die +/- Tasten, Bestätigen durch MODUS
4. Vorgabe Körpergewicht (kg)
Einstellung über die +/- Tasten, Bestätigen durch MODUS
5. Vorgabe Körpergröße (cm)
Einstellung über die +/- Tasten, Bestätigen durch MODUS
Drücken Sie MODUS. Der Messvorgang wird gestartet.
Umfassen Sie während des Messvorgangs beide Handpulssensoren.
Messergebnis
Nach 5-10 Sekunden werden im Display folgende Werte angezeigt:
Körperfett und BMI (Anzeige abwechselnd links mittig)
BMR (Anzeige im Pulsfeld links unten)
Wenn „Err“ angezeigt wird, konnte die Messung nicht ordnungsgemäß
erfolgen und muss wiederholt werden.
Körperfett-Messergebnis
Zur besseren Einschätzung des erhaltenen Wertes hilft Ihnen die
nachstehende Tabelle. Für die exakte Ermittlung des Körperfettgehaltes
kontaktieren Sie bitte Ihren Arzt.
Geschlecht/ Fett %
Männlich Weiblich
Wenig <13 % <23 %
Gut 13 - 25,8 % 23 - 35,8 %
Normal 26 - 30 % 36 - 40 %
Zu hoch >30 % > 40 %
Bei diesen Angaben handelt es sich lediglich um Richtwerte, bezogen auf
einen Altersbereich über 50. Für eine detailierte Übersicht informieren
Sie sich in einschlägiger Fachliteratur.
Tastatur
Wenn Sie das Gerät einschalten erscheint die Meldung „Herzlich Will-
kommen“ und weitere Hinweise zur Benutzung des Gerätes.
Sprachwahl
Halten Sie die +/- Tasten 3 Sekunden gedrückt, um die Sprache Englisch
oder Deutsch auszuwählen.
Programm-Tasten
Wählen Sie das gewünschte Programm aus.
Wenn Sie während des Trainings das Programm wechseln möchten,
hören Sie kurz auf zu treten und wechseln Sie dann das Programm.
Einstellmöglichkeiten
+ / - Taste
Mit den +/- Tasten können Sie die jeweiligen Optionen einstellen.
Wenn Sie eine der Tasten längere Zeit gedrückt halten, wird der
einzustellende Wert schnell erhöht bzw. verringert.
Modus-Taste
Mit der Modus-Taste bestätigen Sie jeweils die zuvor über die
+/- Tasten eingestellten Werte oder bestätigen die Wahl eines
Programmes.
Zurück/Pause-Taste
- Durch ein kurzes Drücken der Taste setzen Sie den jeweils einge-
stellten Wert zurück, bzw. gelangen während des Trainings in den
Pause-Modus. Signalisierung „STOPP“ wird im Display angezeigt.
Durch nochmaliges Drücken der Taste wird der Pause-Modus
wieder deaktiviert und das Training kann fortgesetzt werden.
- Halten Sie die Taste 3 Sekunden gedrückt, um auf den Begrüßungs-
bildschirm zu gelangen.
Display-Anzeigen
Zeit/Stopp
Zeigt die vergangene Trainingszeit. Leuchtet STOPP auf, ist der Pause-
Modus aktiv. Anzeigenspanne: 00:00 bis 99:59 (Minuten:Sekunden).
Anzeigefeld
Segment ist nur außerhalb der Trainingszeit aktiv. Zeigt Informationen zu:
Geschlecht, Körpergewicht, Körpergröße, Körperfett und BMI.
Puls/BMR
Je nach Anzeigestatus wird entweder die aktuell während des Trainings
gemessene Pulsfrequenz (Herzfrequenz) angezeigt (von mind. 40 bis
max. 220 Schläge) oder das Messergebnis nach BMR-, Körperfett- oder
BMI-Messung.
Bei Anzeige „UEBER 10000“ nach BMR-Messung müssen Sie 10000
zum angezeigten Wert addieren, da Ihr Wert über 9999 kJ liegt.
km/h und U/min
Alle 3 Sekunden wird die momentane Trittfrequenz (0 bis 999 U/min)
und die aktuelle Geschwindigkeit angezeigt.
Distanz
Zeigt die bereits bewältigte Distanz (0 bis 99,9 km).
Watt
Anzeige des momentanen Tretwiderstands (0 bis 400 Watt).
Der Widerstand ist in 5er-Stufen (bis max. 400 Watt) einstellbar, aber
nur im WATT-PROGRAMM.
Kilojoule
Angabe und Zählung: verbrauchte Energie in Kilojoule (0 bis 9999 kJ).
- Angaben dienen als Richtwert ohne medizinische Genauigkeit.
- Umrechnung in Kalorien:
1 Kilokalorie (kcal) = 4,1868 kilojoule (kJ)
1 Kilojoule = 0,2388 kcal
Tretwiderstandstufen
Es gibt 32 Widerstandstufen, dargestellt durch 16 Reihen, bestehend aus
10 Balken. Eine Reihe entspricht zwei Widerstandstufen.
Bei voreingestellter Trainingszeit entspricht jeder Balken dieser Trainings-
zeit.
Hinweisfeld
Darstellung der wichtigsten Bedienschritte.
DE

17
BMI-Messergebnis (Body-Mass-Index)
Dieser Wert dient der Beurteilung Ihres Gewichts.
Zur besseren Einschätzung des erhaltenen Wertes helfen Ihnen die
nachstehenden Tabellen.
Altersgruppe Normaler BMI
19 - 24 Jahre 19 - 24
25 - 34 Jahre 20 - 25
35 - 44 Jahre 21 - 26
45 - 54 Jahre 22 - 27
55 - 64 Jahre 23 - 28
> 64 Jahre 24 - 29
Abgemagert <15
Untergewicht <17,5
Grenzbereich < 19
Normal 19 - 24
Übergewicht 25 - 29
Fettleibig 30 - 39
Krankhaft fettleibig 40+
BMR-Messergebnis (Basal-Metabolic-Rate)
Stellt den Energiebedarf dar, welcher zur Aufrecherhaltung der
Körperfunktion notwendig ist.
Zur Ermittung des Energiefaktors [in kJ] Ihres Körpers multiplizieren Sie
das BMR-Messergebnis mit Ihrem Aktivitätsgrad, den Sie der untenstehen-
den Tabelle entnehmen.
Aktivitätsgrad Aktivitätsfaktor
sehr leicht BMR x 1,2
(wenig oder gar kein Training,
sitzende Tätigkeit)
normale Aktivität BMR x 1,3
mäßig aktiv BMR x 1,4
(leichtes Training/ Sport,
3 – 4 Std./ Woche)
aktiv BMR x 1,6
(viel Training/ Sport,
4 – 5 Std./ Woche)
sehr aktiv BMR x 1,9
(hartes Training/ Sport &
körperliche Arbeit)
Erholungsprogramm
Programmbeschreibung
In diesem Programm wird der Erholungspuls gemessen. Je nachdem, wie
schnell sich Ihr Puls erholt, erhalten Sie eine entsprechende Fitnessnote.
1. Nach Beendigung des Programms drücken Sie die Taste ERHOLUNG.
Halten Sie dann die Handpulssensoren umfasst oder tragen Sie
einen handelsüblichen Brustgurt.
2. Bis auf PULS und ZEIT werden alle Anzeigen angehalten. Nach Ablauf
einer Minute hat der Computer Ihre Fitnessnote ermittelt. Diese wird
dann im Display angezeigt.
3. Berechnungsgrundlage für Ihre Fitnessnote ist die Differenz zwischen
dem maximalen Puls der ersten 20 und dem minimalen Puls der letzten
40 Sekunden.
Fitnessnote F1 = sehr gute Pulserholung
Fitnessnote F6 = schlechte Pulserholung
Die Fitnessnote errechnet sich allein aus den Vergleichswerten aus
diesen 60 Sekunden. Diese Werte hängen stark von der Trainingsintensi-
tät ab und haben direkten Einfluss auf die Fitnessnote.
Vergleichen Sie daher Ihre Fitnessnote nur nach Trainingseinheiten
gleicher Intensität und Dauer.
Trainings-Programme
Allgemeine Eingaben
Schritt 3-6 in der jeweiligen Trainings-Programm-
Beschreibung.
Bei den folgenden Trainings-Programmen Manuell, Individual, Intervall,
Watt, Zielpuls und Berg können Sie jeweils folgende Trainingsvorgaben
einstellen:
3) Zeit
Stellen Sie mit den +/- Tasten Ihre gewünschte Trainingszeit ein und be-
stätigen Sie mit der Modus-Taste. Wenn Sie keine Trainingszeit festlegen
möchten, drücken Sie direkt die Modus-Taste, ohne einen Wert einzuge-
ben.
4) Distanz
Stellen Sie mit den +/- Tasten Ihre gewünschte Trainingsdistanz ein und
bestätigen Sie mit der Modus-Taste. Wenn Sie keine Trainingsdistanz
festlegen möchten, drücken Sie direkt die Modus-Taste, ohne einen Wert
einzugeben.
5) Kilojoule
Stellen Sie mit den +/- Tasten den KILOJOULE-Verbrauch ein, den Sie
erreichen möchten, und bestätigen Sie mit der Modus-Taste. Wenn Sie
keine Vorgabe festlegen möchten, drücken Sie direkt die Modus-Taste,
ohne einen Wert einzugeben.
6) Puls
Stellen Sie mit den +/- Tasten den maximalen Puls ein, den Sie nicht über-
schreiten möchten, und bestätigen Sie mit der Modus-Taste. Wenn Sie
keine Vorgabe festlegen möchten, drücken Sie direkt die Modus-Taste,
ohne einen Wert einzugeben.
Bei einigen Programmen sind zusätzliche Eingaben erforderlich.
Diese finden Sie in der jeweiligen Programmbeschreibung.
Einstellung Trainings-Programme
Schnellstart-Programm
Programmbeschreibung
Dieses Programm kann ohne Voreinstellungen gestartet werden.
Den Tretwiderstand regulieren Sie während des Trainings durch
die +/- Tasten. Drücken Sie die Schnellstart-Taste, anschließend können
Sie sofort mit dem Training loslegen.
Beginn des Trainings
Beginnen Sie zu treten, um das Programm zu starten. Den Tretwiderstand
regulieren Sie während des Trainings durch die +/- Tasten.
Watt-Programm
Programmbeschreibung
Drehzahlabhängiges Training: Der voreingestellte Wattwert bleibt gleich,
d.h. der Widerstand wird höher, je langsamer Sie treten.
Der Widerstand wird alle 0,5-4 Sekunden an die aktuelle Trittfrequenz
angepasst.
1) Drücken Sie die Watt-Taste, um das Programm zu starten.
2) Drücken Sie dann die Modus-Taste und geben Sie Ihren
gewünschten Watt-Wert über die +/- Tasten ein. Bestätigen
Sie die Eingabe anschließend mit der Modus-Taste.
3-6) Bei der Eingabe der weiteren Trainingsvorgaben befolgen Sie die
Anleitung unter „ALLGEMEINE EINGABEN“.
Beginn des Trainings
7) Nachdem Sie alle Eingaben vorgenommen haben, beginnen Sie
zu treten, um das Training zu starten.
DE

18
1) Drücken Sie die Intervall-Taste, um das Programm zu starten.
2) Drücken Sie nun die Modus-Taste und wählen Sie die
Trainingsintensität über die +/- Tasten aus.
Sie können zwischen 3 Intensitätsstufen wählen:
L1 – für „Trainierte Einsteiger“
L2 – für „Fortgeschrittene bzw. gut trainierte Sportler“
L3 – für „Profis und Ausdauersportler“
Bestätigen Sie die Eingabe anschließend mit der Modus-Taste.
3-6) Bei der Eingabe der weiteren Trainingsvorgaben befolgen Sie die
Anleitung unter „ALLGEMEINE EINGABEN“.
Beginn des Trainings
7) Nachdem Sie alle Eingaben vorgenommen haben, beginnen Sie
zu treten, um das Training zu starten.
Berg-Programm
Programmbeschreibung
Beim Training im Berg-Programm wird die Intensität kontinuierlich gestei-
gert. Sie sollten dieses Programm erst nach 2-3 Wochen verwenden, da
die hohe Belastung ein gewisses Training voraussetzt.
1) Drücken Sie die Berg-Taste, um das Programm zu starten.
2) Drücken Sie nun die Modus-Taste und wählen Sie die
Trainingsintensität über die +/- Tasten aus.
Sie können zwischen 3 Intensitätsstufen wählen:
L1 – für „Trainierte Einsteiger“
L2 – für „Fortgeschrittene bzw. gut trainierte Sportler“
L3 – für „Profis und Ausdauersportler“
Bestätigen Sie die Eingabe anschließend mit der Modus-Taste.
3-6) Bei der Eingabe der weiteren Trainingsvorgaben befolgen Sie die
Anleitung unter „ALLGEMEINE EINGABEN“.
Beginn des Trainings
7) Nachdem Sie alle Eingaben vorgenommen haben, beginnen Sie
zu treten, um das Training zu starten.
Trainingshinweise
Allgemeines
Bevor Sie mit dem Training beginnen, sollten Sie Ihren Arzt/Ihre
Ärztin aufsuchen!
Zielsetzung
Durch entsprechendes Training lassen sich verschiedene Ziele realisieren:
• Verbesserung der allgemeinen Fitness
• Steigerung der Ausdauer
• Größeres Wohlbefinden
Der Trainingserfolg ist im Wesentlichen von folgenden Punkten abhängig,
die wir Ihnen ganz besonders ans Herz legen möchten:
• Regelmäßiges und ausreichend langes Training
• Entsprechende Ernährung
• Kontrolle des Trainingserfolges
Wer kann trainieren?
Grundsätzlich kann jeder körperlich gesunde Mensch, ob jung oder
alt, mit dem Fitness-Training beginnen, sofern er vorher mit einem Arzt
gesprochen hat.
Wenn Sie längere Zeit keinen Sport getrieben haben, Herz-, Kreislauf-
oder orthopädische Probleme haben, Arzneimittel einnehmen oder eine
Schwangerschaft vorliegt, sollten Sie vor Beginn des Trainings Ihren Arzt/
Ihre Ärztin aufsuchen. Teilen Sie ihm/ihr mit, was für ein Trainingsgerät
Sie benutzen wollen. Lassen Sie sich untersuchen, um zu erfahren, welche
Trainingsprogramme für Sie geeignet sind. Nehmen Sie sicherheitshalber
diese Gebrauchsanleitung mit, damit der Arzt mit Ihnen ein individuelles
Trainingsprogramm erstellen kann. Beachten Sie bitte: dieses Ergometer
ist ein Sportgerät und nicht für therapeutische Zwecke geeignet.
Manuell-Programm
Programmbeschreibung
Sie trainieren mit einem konstanten Belastungsniveau, dessen Intensität
Sie jedoch während des Trainings verändern können. Im Vergleich zum
Schnellstart-Programm können Sie im Manuell-Programm auch Werte für
ein Countdown-Training einstellen.
1) Drücken Sie die Manuell-Taste, um das Programm zu starten.
2) Drücken Sie nun die Modus-Taste, um weitere Trainingsvorgaben
einzugeben.
3-6) Bei der Eingabe der weiteren Trainingsvorgaben befolgen Sie die
Anleitung unter „ALLGEMEINE EINGABEN“.
Beginn des Trainings
7) Nachdem Sie alle Eingaben vorgenommen haben, beginnen Sie
zu treten, um das Training zu starten.
Zielpuls-Programm
Beachten Sie die Sicherheitshinweise zum Thema
Pulsmessung im Kapitel „Sicherheitshinweise“!
Programmbeschreibung
Um dieses Programm nutzen zu können, ist ein handelsüblicher Brustgurt
erforderlich. Dieser gehört nicht zum Lieferumfang. Sie können passende
Brustgurte auch über den Service beziehen. Im Zielpuls-Programm wird
der Tretwiderstand automatisch der Ziel-Herzfrequenz angepasst.
Das heißt:
Sie geben Ihre Ziel-Herzfrequenz ein.
- Liegt Ihre Herzfrequenz darunter, wird der Tretwiderstand alle
10 Sekunden stufenweise (bis max. 16) erhöht.
- Liegt Ihre Herzfrequenz darüber, wird der Tretwiderstand alle
10 Sekunden stufenweise (bis min. 1) verringert.
1) Drücken Sie die Zielpuls-Taste, um das Programm zu starten.
2) Drücken Sie nun die Modus-Taste und geben Sie Ihre
Zielherzfrequenz über die +/- Tasten ein. Bestätigen Sie die
Eingabe anschließend mit der Modus-Taste.
3-6) Bei der Eingabe der weiteren Trainingsvorgaben befolgen Sie
die Anleitung unter „ALLGEMEINE EINGABEN“.
Beginn des Trainings
7) Nachdem Sie alle Eingaben vorgenommen haben, beginnen
Sie zu treten, um das Training zu starten.
Individual-Programm
Programmbeschreibung
Sie stellen Ihr eigenes Trainingsprogramm zusammen, indem Sie individu-
ell Belastungs- und Entlastungsphasen einstellen.
1) Drücken Sie die Individual-Taste, um das Programm zu starten.
2) Drücken Sie nun die Modus-Taste und geben Sie den Widerstand
des ersten Balkens (Zeitabschnitt) über die +/- Tasten ein.
Bestätigen Sie die Eingabe anschließend mit der Modus-Taste.
Verfahren Sie ebenso für die restlichen Balken 2-10.
3-6) Bei der Eingabe der weiteren Trainingsvorgaben befolgen Sie die
Anleitung unter „ALLGEMEINE EINGABEN“.
Beginn des Trainings
7) Nachdem Sie alle Eingaben vorgenommen haben, beginnen Sie
zu treten, um das Training zu starten.
Intervall-Programm
Programmbeschreibung
Das Intervallprogramm zeichnet sich durch seine immer in gleicher
Reihenfolge wiederkehrenden Belastungs- und Entlastungsphasen aus.
Sie sollten dieses Programm erst nach 2-3 Wochen verwenden, da
die sich wiederholenden Belastungs- und Erholungsphasen ein gewisses
Training voraussetzen.
DE

19
Sollten Sie Implantate tragen, wie z. B. einen Herzschrittmacher,
darf der Brustgurt-Pulsaufnehmer nicht verwendet werden. Er könnte evtl.
durch sein Funksignal das Implantat stören. Pulsgesteuerte Trainingspro-
gramme können in diesem Fall nicht verwendet werden.
Gefahr für Ihre Gesundheit durch Überbelastung
während des Trainings! Fehlerhaftes oder übertriebenes Training
kann Ihre Gesundheit gefährden.
Belastung
Intensives Konditionstraining beansprucht den ganzen Körper, nicht nur
die Beinmuskulatur. Der Körper, besonders das Herz und der Kreislauf,
benötigt für die durch das Training entstehenden Veränderungen Zeit zur
Anpassung. Aus diesem Grund ist es wichtig, die Belastung langsam zu
steigern und auf entsprechende Pausen während und nach dem Training
zu achten. Trainieren Sie also in einem Leistungsbereich, in dem Sie sich
nicht verausgeben. Hören Sie auf Ihren Körper; beenden Sie sofort das
Training, wenn Sie sich unwohl fühlen, Kurzatmigkeit verspüren oder
Schwindelgefühle haben. Sie trainieren richtig, wenn Sie sich während
des Trainings noch normal unterhalten können. Vergessen Sie nicht, Ihr
Fahrrad auf Ihren Körper einzustellen; ein zu niedrig oder zu hoch einge-
stellter Sattel führt zu Fehlbelastungen.
Abwärmen/Entspannen
Ebenso wichtig wie ein richtiges Aufwärmprogramm ist das Abwärmen
bzw. Entspannen. Beenden Sie Ihr Training allmählich; reduzieren Sie
Tempo und Anstrengung und absolvieren Sie, wenn Sie das Gerät verlas-
sen haben, leichte Dehnübungen. So wird Ihr Puls langsam beruhigt und
der Körper kann sich besser für weitere Belastungen regenerieren.
Die Dauer der Regenerationsphasen zwischen den Trainingseinheiten
sollte sich an Ihrem Fitnesszustand orientieren.
Vermeiden Sie eine zu hohe Trainingsintensität,
um Übertraining vorzubeugen. Überanstrengung kann gesund-
heitliche Probleme hervorrufen und zum Tod führen. Bei Ermüdung oder
Schwächegefühl müssen Sie das Training sofort abbrechen.
Um die individuelle Trainingsintensität zu ermitteln, können Sie anhand
folgender Rechnung Ihre maximale Herzfrequenz (MHF) ermitteln:
MHF = 220 – Ihr Lebensalter
Je nach Trainingsziel gibt es 5 Trainingszonen, innerhalb derer Sie,
angelehnt an Ihre maximale Herzfrequenz, trainieren können.
Zonen
Regenerationszone = 50-60 % der MHF
Fettverbrennungszone = 60-70 % der MHF
Kohlenhydratverbrennungszone = 70-80 % der MHF
Anerobe Zone = 80-90 % der MHF
Warnzone = 90-100 % der MHF
Regenerationszone/Gesundheitszone
Dieses Training ist auf die Grundkondition ausgerichtet. Es besteht aus
längeren, langsam auszuführenden Ausdauerbelastungen. Besonders
geeignet für Anfänger und/oder konditionell schwache Personen.
Fettverbrennungszone
Optimiert für die Fettverbrennung, dient das Training der Stärkung des
Herz-Kreislauf-Systems. Hier verbrennt der Körper anteilig die meisten
Kilojoule aus Fett. Während des Trainings sollten Sie sich entspannt
fühlen und unterhalten können.
Kohlenhydratverbrennungszone
Hier werden mehr Kohlenhydrate als Fett verbrannt. Das Training ist
anstrengender, aber auch effektiver.
Anaerobe Zone
Im anaeroben Bereich kann der Körper den Sauerstoffbedarf nicht mehr
decken. Training in dieser Zone ist sehr anstrengend und kräftezehrend.
Leistungssportler trainieren hier kurzfristig, um einen maximalen Leis-
tungszuwachs zu erzielen. Hobbysportler, die um der Gesundheit willen
trainieren, sollten diese Zone meiden.
Warnzone
Diese Zone ist nur für Hochleistungssportler. Aufgrund extremer Belastung
nähert sich die Herzfrequenz dem Maximum. Die Gefahr von Verletzun-
gen und gesundheitlichen Schäden ist hoch.
Dehnübungen
Dehnung der Brustmuskulatur (Abb. 12)
Legen Sie Ellbogen und Unterarm an eine Wand, Oberarm und Unter-
arm bilden dabei einen rechten Winkel. Drehen Sie nun den Oberkörper
leicht vom Arm weg. Wechseln Sie nach 20-30 Sekunden die Seite.
Sie beanspruchen bei dieser Übung die Brustmuskulatur und den Delta-
Muskel.
Dehnung der Nackenmuskulatur (Abb. 13)
Neigen Sie im Stand den Kopf zur Seite Richtung Schulter.
Die andere Schulter zieht dabei gleichzeitig Richtung Boden.
Die Dehnung sollte im seitlichen Nackenbereich zu spüren sein.
Wechseln Sie nach 20-30 Sekunden die Seite. Sie beanspruchen bei
dieser Übung den Kapuzenmuskel (absteigender Anteil).
12
13
DE

20
Dehnung des unteren Rückenstreckers (Abb. 14)
Sie befinden sich im knienden Vierfüßlerstand. Den Rücken krümmen
Sie zu einem Katzenbuckel, das Gesäß darf dabei nicht aufliegen.
Die Dehnung sollten Sie im Rückenbereich spüren. Sie beanspruchen
den gesamten Rückenstrecker bei dieser Übung.
Dehnung des Hüftbeugers (Abb. 15)
Knien Sie sich wie dargestellt auf den Boden und verschieben Sie Becken
bzw. Hüfte nach vorne Richtung Boden. Achten Sie auf einen geraden,
aufrechten Rücken. Halten Sie hinteres Knie und Hüfte in einer Linie und
drehen Sie nicht das Becken raus. Die Dehnung sollten Sie im Hüftbe-
reich des hinteren Beins spüren. Wechseln Sie nach 20-30 Sekunden die
Seite. Sie beanspruchen die Hüftbeuger-Muskulatur und die vorderen
Oberschenkelmuskel.
Dehnung der hinteren Oberschenkelmuskulatur
(Abb. 16)
Legen Sie sich rücklings auf den Boden und ziehen Sie ein Bein am
Oberschenkel nach oben, wobei die Zehen nach unten zeigen.
Das hintere Bein bleibt gestreckt und behält Bodenkontakt. Die Dehnung
sollten Sie an der Rückseite des hochgezogenen Oberschenkels spüren.
Wechseln Sie nach 20-30 Sekunden die Seite. Sie beanspruchen die
hintere Oberschenkelmuskulatur und die Gesäßmuskulatur.
Dehnung der Oberschenkelinnenseite (Abb. 17)
Stellen Sie sich wie dargestellt in den weiten Stand und beugen Sie ein
Bein, wobei das Körpergewicht auf dem gebeugten Bein liegt.
Das andere Bein wird gestreckt – der Fuß bleibt am Boden. Die Dehnung
sollten Sie an der Oberschenkel-Innenseite des gestreckten Beins spüren.
Wechseln Sie nach 20-30 Sekunden die Seite. Sie beanspruchen die
Schenkel-Anzieher-Muskulatur.
Dehnung der vorderen Oberschenkelmuskulatur
(Abb. 18)
Stellen Sie sich gerade hin und spannen Sie Bauchmuskulatur und
Gesäß fest an, um ein Hohlkreuz zu vermeiden. Halten Sie die
Spannung, während Sie einen Fußknöchel greifen und ans Gesäß
ziehen. Halten Sie die Beine dabei parallel.
Die Dehnung sollten Sie an der Oberschenkel-Vorderseite des angewin-
kelten Beins spüren. Wechseln Sie nach 20-30 Sekunden die Seite.
Sie beanspruchen die vordere Oberschenkelmuskulatur.
14
15
16
17
18
DE

21
3 Jahre Garantie
Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle
produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kauf-
datum. Bitte bewahren Sie den Kassenbon auf.
Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei
missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen
Rechte, insbesondere die Gewährleistungsrechte, werden durch diese
Garantie nicht eingeschränkt.
Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehen-
de Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung.
Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich
mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.
Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie,
gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende
Reparaturen sind kostenpflichtig.
IAN: 92561
Service Deutschland
Tel.: [phone]
E-Mail: deltaspor[email protected]
Ersatzteile zu Ihrem Produkt finden Sie auch unter:
www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
DE
Kontrollieren Sie, ob der Netz-
stecker korrekt eingesteckt ist.
Prüfen Sie die Funktion der Steck-
dose mit einem anderen Gerät.
Prüfen Sie die Steckverbindungen
innerhalb des Gerätes
(siehe Kapitel Montage).
Hören Sie auf zu, treten und
wählen Sie ein anderes Programm
aus. Um ein Programm zu been-
den, kann es unter Umtständen
nötig sein die Zurück/Pause-Taste
3 Sek. gedrückt zu halten, um
einen Abbruch zu erzwingen.
In einigen Programmen lässt sich
der Tretwiderstand nicht während
der Übung verändern.
Schalten Sie das Gerät aus,
warten Sie einige Sekunden und
schalten Sie es wieder ein.
Legen Sie beide Handflächen
gleichzeitig auf die Pulsmess-
Sensoren. Falls Sie einen Brustgurt
verwenden, überprüfen Sie, ob
der Brustgurt evtl. kodiert ist.
In diesem Fall kann er nicht
verwendet werden.
Hinweis! Die Pulsanzeige
über die Handkontake kann
abweichen, wir empfehlen die
Verwendung eines Brustgurtes zur
Pulskontrolle.
Schalten Sie das Gerät aus,
warten Sie einige Sekunden und
schalten Sie es wieder ein.
Leichte Schleifgeräusche können
während der Nutzung auftreten.
Es handelt sich dabei nicht um
einen Produktmangel. Bei starken,
störenden Schleifgeräuschen
kontaktieren Sie den Service.
Pflege und Wartung
Bitte vergessen Sie nie, dass eine regelmäßige Wartung und Reinigung
zur Sicherheit und Erhaltung des Artikels beitragen. Den Artikel immer
trocken und sauber in einem temperierten Raum lagern.
WICHTIG! Nur mit Wasser reinigen, nie mit scharfen Pflegemitteln.
Anschließend mit einem Reinigungstuch trocken wischen.
Hinweise zur Entsorgung
Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen!
Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb
oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktu-
ell geltenden Vorschriften.
Kalibrierung
Das Ergometer ist optimal eingestellt und bedarf keiner Re-Kalibrierung.
Möchten Sie das Gerät dennoch neu kalibrieren, nehmen Sie die Dienste
eines akkreditierten Kalibrierdienstes in Anspruch. Beachten Sie, dass
diese Dienstleistung mit Kosten verbunden und nicht durch Garantie oder
Gewährleistung abgedeckt ist. Unser Service-Team steht Ihnen gerne für
weitere Informationen zur Verfügung!
Fehlersuche
Keine Anzeige oder keine Funktion
Der Tretwiderstand lässt sich nicht
einstellen
Pulsanzeige funktioniert nicht oder
ist fehlerhaft
Computerabsturz
Schleifgräusche
