Crown CT18114 User manual

2
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Deutsch
Erklärende Zeichnungen ��������������������������������������������������������������������������������������������������������Seiten
Allgemeine sicherheitshinweise, Gebrauchsanweisung �������������������������������������������������������� Seiten
5 - 9
10 - 16
English
Explanatory drawings �������������������������������������������������������������������������������������������������������������pages
General safety rules, instructions manual ����������������������������������������������������������������������������� pages
5 - 9
17 - 23
Français
Dessins explicatifs ������������������������������������������������������������������������������������������������������������������pages
Recommandations générales de sécurité, mode d'emploi ���������������������������������������������������� pages
5 - 9
24 - 30
Italiano
Disegni esplicativi ����������������������������������������������������������������������������������������������������������������� pagine
Precauzioni generali di sicurezza, manuale istruzioni ���������������������������������������������������������� pagine
5 - 9
31 - 37
Español
Dibujos explicativos ������������������������������������������������������������������������������������������������������������ páginas
Recomendaciones generales de seguridad, manual de instrucciones ������������������������������ páginas
5 - 9
38 - 44
Português
Esboços explicativos ���������������������������������������������������������������������������������������������������������� páginas
Recomendações gerais de segurança, manual de instruções ������������������������������������������� páginas
5 - 9
45 - 51
Türkçe
Açıklayıcı resimler �������������������������������������������������������������������������������������������������������������� sayfalar
Genel güvenlik tavsiyeleri, kullanım kılavuzu ��������������������������������������������������������������������� sayfalar
5 - 9
52 - 58
Polski
Rysunki objaśniające ������������������������������������������������������������������������������������������������������������� strony
Ogólne zalecenia w zakresie zasad bezpieczeństwa, instrukcja obsługi ������������������������������ strony
5 - 9
59 - 65

3
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Česky
Vysvětlující výkresy ��������������������������������������������������������������������������������������������������������������� strany
Obecné bezpečnostní pokyny, provozní příručka ������������������������������������������������������������������ strany
5 - 9
66 - 72
Slovensky
Vysvetľujúce výkresy ������������������������������������������������������������������������������������������������������������� strany
Všeobecné bezpečnostné pokyny, prevádzková príručka ����������������������������������������������������� strany
5 - 9
73 - 79
Română
Desene explicative ���������������������������������������������������������������������������������������������������������������� pagini
Recomandări generale privind siguranţa, manual de instrucţiuni ������������������������������������������ pagini
5 - 9
80 - 86
Български
Пояснителни чертежи ����������������������������������������������������������������������������������������������������� страници
Общи указания по техника на безопасност, наръчник с инструкции ������������������������������ страници
5 - 9
87 - 94
Ελληνικά
Επεξηγηματικά σχέδια ��������������������������������������������������������������������������������������������������������� σελίδες
Γενικές οδηγίες ασφάλειας προστασίας από δυστυχήματα, εγχειρίδιο οδηγιών ��������������������� σελίδες
5 - 9
95 - 102
Русский
Пояснительные рисунки �������������������������������������������������������������������������������������������������страницы
Общие указания по ТБ, инструкция по эксплуатации ������������������������������������������������� страницы
5 - 9
103 - 110
Украïнська
Пояснювальні малюнки ���������������������������������������������������������������������������������������������������� сторінки
Загальні вказівки по ТБ, iнструкція з експлуатації ��������������������������������������������������������� сторінки
5 - 9
111 - 118
Lietuviškai
Aiškinamieji brėžiniai ����������������������������������������������������������������������������������������������������������puslapiai
Bendrieji saugaus darbo su technika nurodymai, naudojimo instrukcija ������������������������������ puslapiai
5 - 9
119 - 125

4
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Қазақ тілі
Түсіндіргіш әлеміштер ���������������������������������������������������������������������������������������������������������беттер
Жалпы қауіпсіздік жөніндегі ұсыныстар, пайдалану нұсқаулығы ���������������������������������������� беттер
5 - 9
126 - 132
�����������������������������������������������������������������������������������������������������������������������������
���������������������������������������������������������������������������������������������������� 5 - 9
133 - 138
��������������������������������������������������������������������������������������������������������������������������
��������������������������������������������������������������������������������������������
5 - 9
139 - 144

5

6

7

8

9

10
Deutsch
Elektrowerkzeug - technische Daten
Bohrhammer CT18114 CT18116
Elektrowerkzeug - Code [220-230 V ~50/60 Hz] 420244 420251
Nennaufnahme [W] 850 1050
Ausgangsleistung [W] 376 497
Stromstärke bei Spannung 110-127 V [A]
220-230 V [A] 6�9 3�8 8�3 4�9
Leerlaufdrehzahl [min-1]800 750
Schlaganzahl [min-1]3400 2800
Einzelschlagstärke [J] 4�2 4,8
Typ des Bohrfutters SDS PLUS SDS PLUS
Bohrleistung:
- Beton [mm]
[Zoll] 28 1-7/64" 32 1-17/64"
- Stahl [mm]
[Zoll] 13 33/64" 13 33/64"
- Holz [mm]
[Zoll] 40 1-37/64" 40 1-37/64"
Gewicht [kg]
[lb] 4,9 10�8 5 11�02
Schutzklasse
Schalldruck [dB(A)] 91,42 90,42
Schallleistung [dB(A)] 105,42 104,42
Beschleunigung [m/s2]24,7 13,87
Geräuschinformation
Tragen Sie bei einem Schalldruck
über 85 dB(A) einen Gehörschutz.
Konformitätserklärung
Wir erklaren in alleiniger Verantwortung, dass das
unter "Elektrowerkzeug - technische Daten" beschrie-
bene Produkt allen einschlagigen Bestimmungen der
Richtlinien 2006/42/EC einschlieslich ihrer Anderun-
gen entspricht und mit folgenden Normen uberein-
stimmt: EN 60745-1, EN 60745-2-6�
Zertizierungs- Wu Cunzhen
manager
Merit Link International AG
Stabio, Schweiz, 24�10�2017
WARNUNG - Der Benutzer muss die Bedie-
nungsanleitung lesen, um die Verletzungs-
gefahr zu verringern!
Allgemeine Sicherheitsvorschriften
WARNUNG! Lesen Sie alle Sicherheits-
hinweise und Anweisungen. Nichtbe-
achtung der Warnungen und Anweisungen
kann zum Stromschlag, Brand und / oder zu
schweren Verletzungen führen�
Bewahren Sie alle Warnungen und Anweisungen
für die Zukunft auf.
Der Begriff "Elektrowerkzeug" in den Warnhinweisen
bezieht sich auf Ihr netzbetriebenes (kabelgebunden)
oder batteriebetriebenes (kabellos) Elektrowerkzeug�

11
Deutsch
Sicherheit am Arbeitsplatz
•Halten sie Ihren Arbeitsbereich sauber und auf-
geräumt. Unordnung und unbeleuchtete Arbeitsberei-
che können zu Unfällen führen�
•Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube ben-
den. Elektrowerkzeuge erzeugen Funken, die Staub
oder Dämpfe entzünden können�
•Halten Sie Kinder und andere Personen während
des Betriebs des Elektrowerkzeugs fern. Bei Un-
achtsamkeit können Sie die Kontrolle über das Werk-
zeug verlieren�
Elektrische Sicherheit
•Die Anschlussstecker des Elektrowerkzeugs
müssen in die Steckdose passen. Der Stecker darf
in keiner Weise verändert werden. Verwenden sie
keine Adapterstecker gemeinsam mit schutzge-
erdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen reduzieren das Risiko ei-
nes Stromschlags�
•Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie etwa Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
eines Stromschlags, wenn Ihr Körper geerdet ist�
•Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Wenn Wasser in das Elektrowerkzeug
eindringt, erhöht sich das Risiko eines Stromschlags�
•Nutzen Sie das Kabel nur bestimmungsgemäß.
Verwenden Sie das Kabel niemals zum Tragen, Zie-
hen oder Trennen des Elektrowerkzeugs. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen. Beschädigte oder verwi-
ckelte Kabel erhöhen das Risiko eines Stromschlags�
•Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden sie nur Verlängerungskabel,
die für den Außenbereich zugelassen sind. Die
Verwendung eines für den Außenbereich zugelasse-
nen Verlängerungskabels verringert das Risiko eines
Stromschlages�
•Falls sich der Einsatz eines Elektrowerkzeugs in
einer feuchten Umgebung nicht vermeiden lässt,
verwenden Sie einen Fi-Schutzschalter. Die Ver-
wendung eines Fi-Schutzschalters verringert das Risi-
ko eines Stromschlags� HINWEIS! Der Begriff "Fehler-
stromschutzeinrichtung (RCD)" kann durch den Begriff
"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan-
nungsschutzschalter (ELCB)" ersetzt werden�
•Warnung! Vermeiden Sie Kontakt mit den freilie-
genden Metalloberächen am Getriebe, an der Ab-
schirmung etc�, da ansonsten die Gefahr eines Strom-
schlags droht�
Persönliche Sicherheit
•Seien Sie aufmerksam, achten sie darauf, was
sie tun, und gehen sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einuss von Drogen, Alkohol oder Me-
dikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeugs kann ernsthafte
Verletzungen zur Folge haben�
•Tragen Sie persönliche Schutzausrüstung. Tra-
gen Sie immer einen Augenschutz. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-
hörschutz je nach Art und Einsatz des Elektrowerkzeu-
ges verringert das Risiko von Personenschäden�
•Verhindern Sie ein unbeabsichtigtes Einschal-
ten des Elektrowerkzeugs. Vergewissern Sie sich,
dass der Schalter in der Aus-Stellung ist, bevor Sie
das Elektrowerkzeug an die Stromquelle und / oder
Batterie anschließen, in die Hand nehmen oder
transportieren. Wenn Sie beim Tragen des Elektro-
werkzeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversor-
gung anschließen, kann dies zu Unfällen führen�
•Bevor das Elektrowerkzeug eingeschaltet wird,
entfernen Sie alle Einstellschlüssel oder Schrau-
benschlüssel. Ein Schraubenschlüssel oder Einstell-
schlüssel, der sich in einem rotierenden Teil des Elek-
trowerkzeugs bendet, kann zu Verletzungen führen.
•Überschätzen Sie sich nicht. Sorgen sie für ei-
nen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren�
•Tragen Sie geeignete Kleidung. Tragen Sie kei-
ne weite Kleidung oder Schmuck. Halten Haare,
Kleidung und Handschuhe fern von beweglichen
Teilen. Lockere Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst werden�
•Wenn die Werkzeuge für den Anschluss von
Staubabsaugung und Sammeleinrichtungen vor-
gesehen sind, vergewissern Sie sich, dass diese
ordnungsgemäß angeschlossen sind und richtig
verwendet werden. Verwendung dieser Einrichtun-
gen kann Gefährdungen durch Staub verringern�
•Lassen Sie sich nicht durch Vertrautheit mit dem
Produkt (durch wiederholten Gebrauch erworben)
von der strikten Einhaltung der Sicherheitsvor-
schriften für das vorliegende Produkt abhalten.
Eine unvorsichtige Handlung kann in Sekundenbruch-
teilen zu schweren Verletzungen führen�
•Warnung! Elektrowerkzeuge können während des
Betriebs ein elektromagnetisches Feld erzeugen� Die-
ses Feld kann unter Umständen aktive oder passive
medizinische Implantate beeinussen. Um das Risiko
von schweren oder tödlichen Verletzungen zu vermei-
den empfehlen wir, dass sich Personen mit medizini-
schen Implantaten mit Ihrem Arzt und dem Implanta-
thersteller beraten, bevor Sie dieses Elektrowerkzeug
verwenden�
Nutzung und Pege des Elektrowerkzeugs
•Personen mit beschränkten psychophysischen oder
geistigen Fähigkeiten sowie Kinder können das Elekt-
rowerkzeug nicht benutzen, wenn sie nicht überwacht
werden oder über die Verwendung des Elektrowerk-
zeugs von einer Person unterwiesen wurden, die für
ihre Sicherheit verantwortlich ist�
•Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich�
•Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich mit dem Schalter nicht ein- und ausschal-
ten lässt. Ein Elektrowerkzeug, das sich nicht ein-
oder ausschalten lässt, ist gefährlich und muss repa-
riert werden�
•Trennen sie das Elektrowerkzeug von der Strom-
versorgung bzw. der Batterie, bevor Sie Einstel-
lungen vornehmen, Zubehör wechseln oder das

12
Deutsch
Elektrowerkzeug lagern. Diese vorbeugenden Si-
cherheitsmaßnahmen vermindern das Risiko, dass
das Werkzeug versehentlich eingeschaltet wird�
•Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Werkzeug nicht benutzen, die
mit dem Elektrowerkzeug oder diesen Anweisun-
gen nicht vertraut sind. Die Elektrowerkzeuge kön-
nen gefährlich sein, wenn sie von unerfahrenen Per-
sonen benutzt werden�
•Die Elektrowerkzeuge müssen gewartet wer-
den. Prüfen Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebro-
chen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Elekt-
rowerkzeugs reparieren. Viele Unfälle werden durch
schlecht gewartete Elektrowerkzeuge verursacht�
•Halten Sie die Schneidewerkzeuge scharf und
sauber. Sorgfältig gepegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen�
•Verwenden Sie das Elektrowerkzeug, das Zube-
hör, die Einsätze etc. in Übereinstimmung mit die-
sen Anweisungen unter Berücksichtigung der Ar-
beitsbedingungen und der auszuführenden Arbeit.
Eine Benutzung des Elektrowerkzeugs für andere als
die bestimmungsgemäßen Zwecke kann zu einer ge-
fährlichen Situation führen�
•Halten Sie die Handgriffe und Greifächen tro-
cken, sauber und frei von Öl und Fett. Rutschige
Handgriffe und Greifächen verhindern eine sichere
Handhabung und Kontrolle über das Werkzeug in un-
erwarteten Situationen�
•Benutzen Sie den Zusatzgriff bei der Arbeit mit dem
Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei
der Handhabung des Elektrowerkzeugs ist� Das richti-
ge Halten des Elektrowerkzeugs kann das Risiko von
Unfällen und Verletzungen reduzieren�
Service
•Lassen sie das Elektrowerkzeug nur von quali-
ziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeugs erhalten bleibt�
•Befolgen Sie die Anweisungen zum Schmieren und
Wechseln von Zubehörteilen�
Spezielle Sicherheitshinweise
•Tragen Sie beim Schlagbohren den Gehör-
schutz. Belastung durch Lärm kann zu Hörschäden
führen�
•Verwenden Sie Zusatzgriff(e), wenn er (sie) mit-
geliefert wird (werden). Der Verlust der Kontrolle
kann zu Personenschäden führen�
•Fassen sie das Elektrowerkzeug nur an isolier-
ten Griffächen an, wenn sie Arbeiten ausfüh-
ren, bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel treffen
kann. Kontakt mit einer spannungsführenden Leitung
setzt auch freiliegende Metallteile des Elektrowerk-
zeuges unter Spannung und führt zu einem Strom-
schlag�
Die Netzspannung beachten: vergewissern Sie sich
beim Netzanschluss, dass die Netzspannung der
Spannung auf dem Typenschild des Werkzeugs ent-
spricht� Wenn die Netzspannung höher ist, kann es
Verletzungen des Bedieners zur Folge haben und das
Werkzeug kann zerstört werden� Deshalb das Werk-
zeug nie willkürlich anstecken, bevor Sie sich über
die richtige Netzspannung nicht vergewissert haben�
Wenn die Netzspannung dagegen niedriger ist als die
erforderliche Spannung, wird es eine Beschädigung
des Motors zur Folge haben�
Sicherheitshinweise für die Verwendung
des Elektrowerkzeugs
Lesen Sie bitte alle Anweisungen� Die Nicht-
beachtung der nachstehend aufgeführten
Anweisungen für die Verwendung der Ma-
schine kann zu Stromschlag, Brand oder
schweren Verletzungen führen�
•Prüfen Sie vor der Inbetriebnahme, dass der
Bohreinsatz in der richtigen Position festgeklemmt ist�
•Das Elektrowerkzeug erzeugt Vibrationen und es ist
vor der Inbetriebnahme sorgfältig zu prüfen, dass die
Schrauben an verschiedenen Stellen immer noch fest
angezogen sind�
•Tragen Sie Schutzbrille während des Betriebs, um
die Augen zu schützen�
•Halten den Bohreinsatz so scharf, dass der optimale
Wirkungsgrad und maximale Sicherheit gewährleistet
ist�
•Beim Austausch und Einbau von Zubehör folgen
Sie bitte genau den Anweisungen des jeweiligen Zu-
behörs�
•Wenn das Produkt irgendwelche Probleme aufweist,
versuchen Sie nicht, es selbst zu reparieren, sondern
bringen Sie das Produkt zu Ihrem lokalen Servicezen-
trum zur Überprüfung�
•Befestigen Sie das Werkstück richtig� Das Werk-
stück muss mit einer Befestigungsvorrichtung oder mit
einer Zange befestigt werden, wodurch eine bessere
Festigkeit gewährleistet wird, als wenn das Werkstück
in der Hand gehalten würde�
•Vor dem Einschalten muss sichergestellt werden,
dass der Schalter in der "Aus"-Position ist� Bevor Sie
das Elektrowerkzeug ablegen, muss es ausgeschaltet
sein und der Netzstecker muss gezogen werden�
•Wenn das Zubehör ganz zum Stillstand gekommen
ist, kann das Elektrowerkzeug abgelegt werden�
•Lassen Sie das Netzkabel niemals in Kontakt mit
dem laufenden Bohreinsatz oder den benachbarten
Teilen kommen, sonst kann das Netzkabel beschädigt
werden� Ein Elektrowerkzeug mit defektem Kabel darf
nicht verwendet werden� Wenn das Netzkabel bei der
Arbeit beschädigt wird, darf das beschädigte Kabel
nicht berührt werden und der Stecker muss sofort he-
rausgezogen werden� Das beschädigte Kabel erhöht
die Gefahr des Stromschlags für den Benutzer�
•Beim Meißeln von Wänden, Fußböden oder bei
ähnlichen Arbeiten achten Sie darauf, dass Sie nicht
in Kontakt mit Gas-, Wasser- und Stromleitungen kom-
men und halten Sie das Elektrowerkzeug an diesen
Stellen fern von Metallteilen� Verwenden Sie einen
geeigneten Detektor, um versteckte Stromkabel zu n-
den, oder besorgen Sie sich entsprechende Informa-
tionen von dem lokalen Stromversorgungsunterneh-
men� Beim Anbohren der Stromleitungen besteht die
Gefahr von Stromschlag� Bei Beschädigung der Gas-
leitung besteht die Explosionsgefahr� Anbohren von
Wasserleitung wird Sachschaden zur Folge haben�

13
Deutsch
•Wenn das auf dem Elektrowerkzeug installierte
Zubehörteil eingeklemmt wird, das Elektrowerkzeug
ausschalten und Ruhe bewahren� Zu diesem Zeit-
punkt wird das Elektrowerkzeug ein extrem hohes Re-
aktionsdrehmoment erzeugen, dass zum Rückschlag
führen wird� Das am Elektrowerkzeug installierte Zu-
behörteil kann leicht eingeklemmt werden, beispiels-
weise bei Überlastung des Elektrowerkzeugs oder bei
Ablenkung des Zubehörteils am Elektrowerkzeug im
Werkstück�
•Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das Zubehör verbor-
gene Kabel oder das eigene Netzkabel abtrennt� Beim
Kontakt mit einem gespeisten Kreislauf können die
Metallteile des Elektrowerkzeugs ebenfalls stromfüh-
rend werden, so dass der Benutzer einen Stromschlag
erleiden kann�
•Beim Betrieb sind beide Griffe des Produkts fest zu
halten, der Untergrund muss ausreichend stabil sein�
Mit beiden Händen kann das Elektrowerkzeug stabil
gehalten werden; vermeiden Sie Einhandbedienung�
•Verwenden Sie keine Flachmeißel im Rotationszu-
stand (z� B� Drehbohrer und Hammerbohrer), sonst
wird der Meißel blockiert und das Elektrowerkzeug
wird die Kontrolle verlieren�
•Den Zubehörteil können Sie nur in Handschuhen
berühren, weil die Bohreinsätze und Zubehörteile wäh-
rend des Betriebs sehr heiß sind und Hautverbrennun-
gen leicht verursachen können� Den Bohreinsatz oder
die benachbarten Teile niemals unmittelbar nach der
Arbeit berühren, weil diese Teile sehr heiß sind und
Hautverbrennungen verursachen können� Tragen von
Handschuhen und eine gute Abstützung kann Vibratio-
nen reduzieren und somit eine Verletzung von Händen
und Armen verhindern�
•Hände und Körper dürfen nicht zwischen das Elek-
trowerkzeug und die Wand oder Säule positioniert
werden, um zu verhindern, dass das Elektrowerkzeug
ausfällt, wenn der Bohreinsatz blockiert wird�
•Bei Verwendung von Verlängerungskabel ein
Stromkabel mit doppelter Isolierung mit der gleichen
Spezikation wie das Elektrowerkzeug verwenden.
•Den Motor nicht unter Last anhalten�
•Späne oder lose Teile niemals bei laufendem Werk-
zeug entfernen�
•Machen Sie sich nicht an den Bohr- oder Meißel-
werkzeugen zu schaffen und verwenden Sie nur die
für Ihr Werkzeug empfohlenen Zubehörteile und Ex-
tras�
•Wenden Sie beim Arbeiten keine Gewalt an; andern-
falls kann das Bohr- oder Meißelwerkzeug blockieren
oder der Motor wird überlastet�
•Das Werkzeug darf sich nicht im Material festklem-
men� Auf keinen Fall versuchen, ein blockiertes Werk-
zeug mithilfe des Motors herauszudrehen� Der Motor
könnte beschädigt werden�
•Festgeklemmte Bohr- oder Meißelwerkzeuge nie-
mals mit einem Hammer o� ä� heraus klopfen die ab-
springenden Metallteile könnten den Bediener und /
oder Unbeteiligte in der Nähe verletzen�
•Vermeiden Sie ein Überhitzen des Werkzeugs durch
ununterbrochenes Arbeiten�
Achtung: Chemikalien, die im Staub ent-
haltenen sind, der beim Schleifen, Trenn-
schleifen, Schneiden, Sägen, Bohren
und anderen Tätigkeiten der Bauindust-
rie entsteht, können Krebs, angeborene Fehler ver-
ursachen oder fruchtbarkeitsschädigend sein. Das
Ion einiger chemischen Substanzen ist:
•Vor jeder Reparatur und Austauscharbeiten an
der Maschine, muss der Netzstecker zunächst he-
rausgezogen werden�
•Der transparente Siliciumdioxid und andere Mau-
erwerksprodukte in Mauerziegeln und im Zement;
Kupfer-Chrom-Arsen (CCA) im Holz mit chemischer
Behandlung� Der Grad der Schäden durch diese
Substanzen ist von der Häugkeit der Ausführung
dieser Arbeiten abhängig� Wenn Sie den Kontakt mit
diesen chemischen Substanzen reduzieren wollen,
arbeiten Sie an einer Stelle mit Belüftung und ver-
wenden sie Geräte mit Sicherheitszertikaten (wie
etwa Staubmaske mit Feinstaublter).

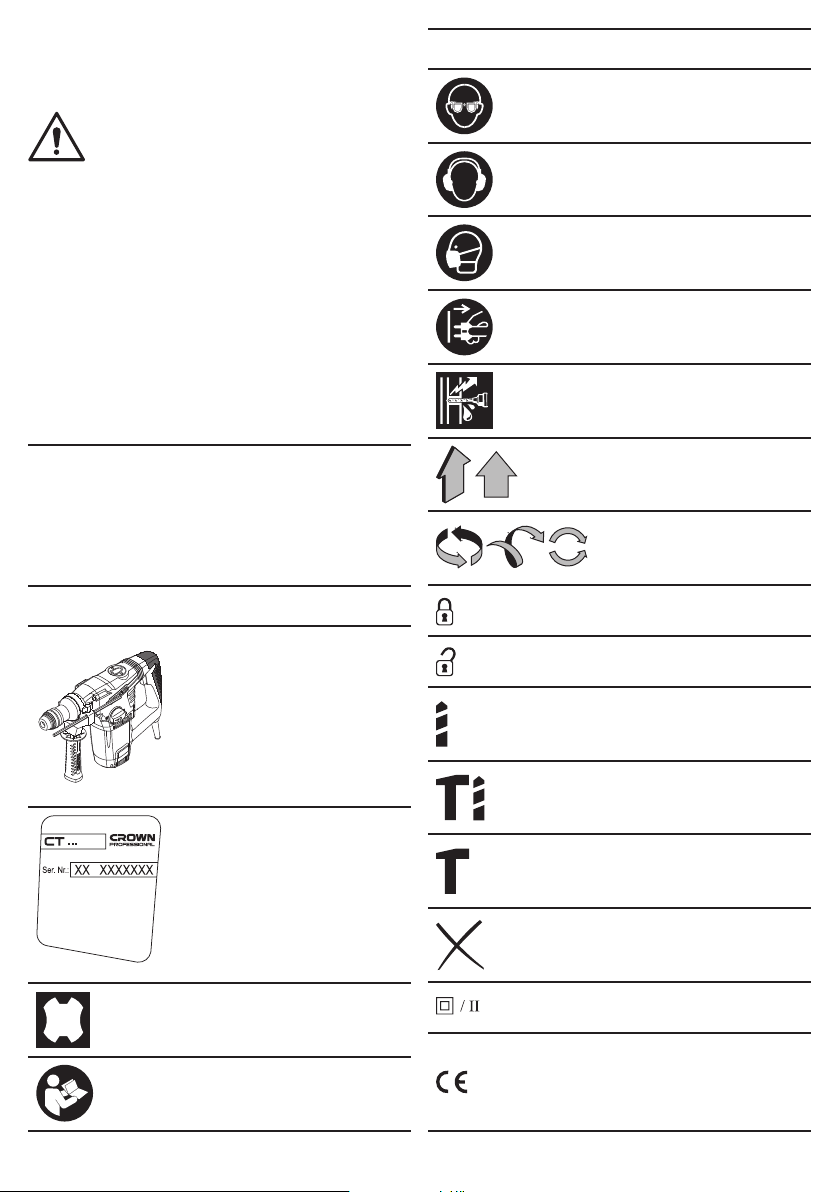

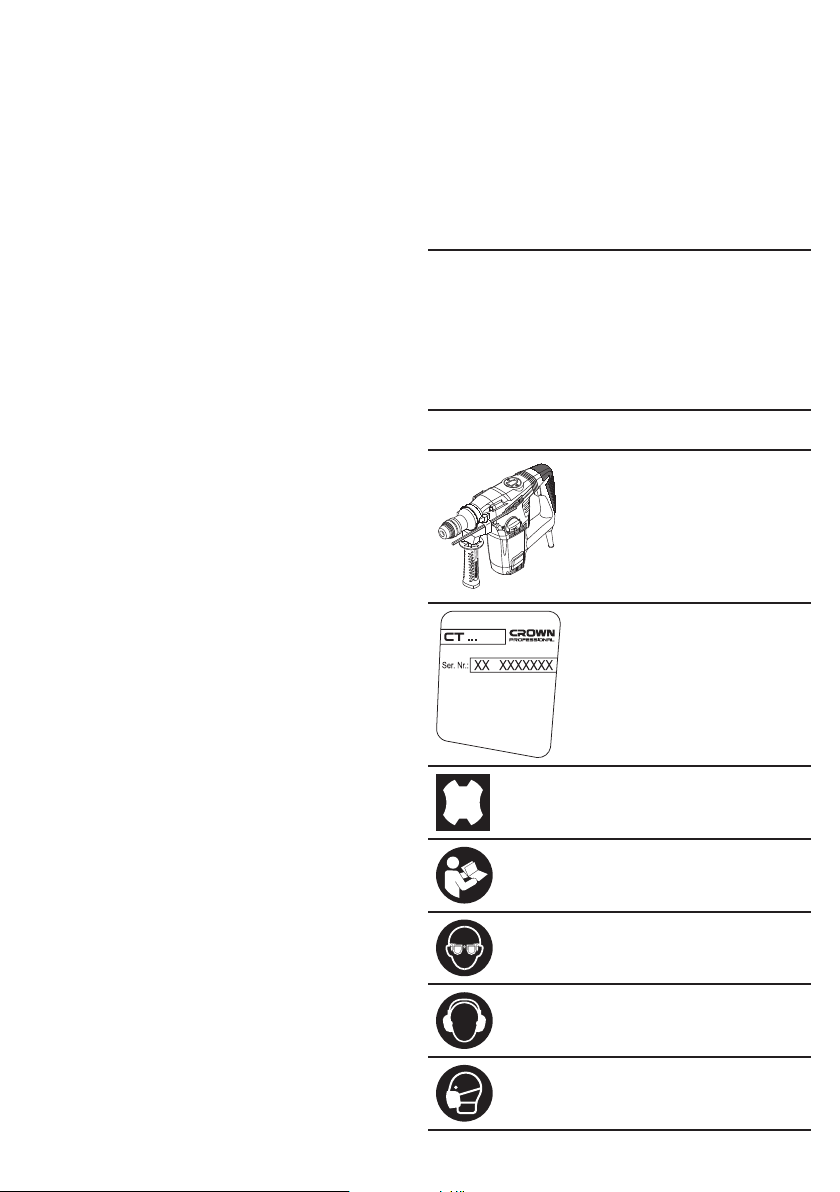

In der Gebrauchsanweisung verwendete
Symbole
Die folgenden Symbole werden in der Gebrauchsan-
weisung verwendet, bitte ihre Bedeutung merken� Die
korrekte Interpretation der Symbole ermöglicht die
korrekte und sichere Nutzung des Elektrowerkzeuges�
Symbol Bedeutung
Bohrhammer
Grau markierte Sektionen -
weicher Griff (mit isolierter
Oberäche).
Seriennummernaufkleber:
CT ��� - Modell;
XX - Datum der Herstellung;
XXXXXXX - Seriennummer�
SDSPLUS
SDS-PLUS (Dreh- bzw� Zu-
behör-Schaft-Typ)�
Alle Sicherheitsregelungen
und Anweisungen lesen�
Sicherheitsbrille tragen�
Ohrenschutz tragen�
Eine Staubschutzmaske tra-
gen�

14
Deutsch

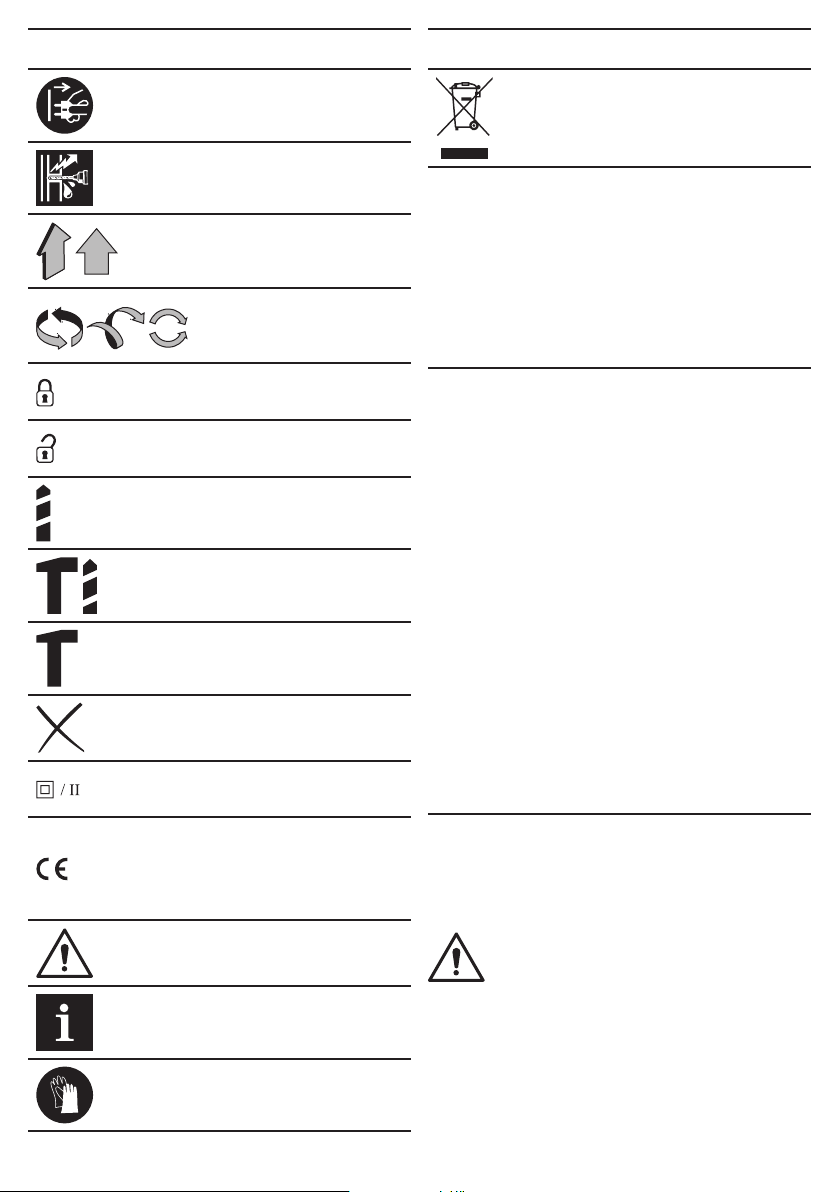

Symbol Bedeutung
Das Elektrowerkzeug vor
der Installation bzw� Umstel-
lung von der Stromversor-
gung abtrennen�
Risiko, versteckte Verkabe-
lung bzw� Haushaltsleitun-
gen zu beschädigen�
Bewegungsrichtung�
Umdrehungsrichtung�
Geschlossen�
Offen�
Modus "Bohren"�
Modus "Hammerbohren"�
Modus "Ausstemmen"�
Verboten�
Doppelte Isolier- / Schutz-
klasse�
Ein Zeichen, das die Kon-
formität des Produkts mit
den wesentlichen Anforde-
rungen der EU-Richtlinien
und der harmonisierten EU-
Standards zertiziert.
Achtung� Wichtig�
Nützliche Hinweise�
Schutzhandschuhe tragen�
Symbol Bedeutung
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemäßer
Gebrauch
Die Elektrowerkzeuge ermöglichen das Durchführen
der folgenden Arbeiten:
•Bohren ohne die Schlagfunktion (in Holz,
synthetischen Materialien, Metall);
•Schlagbohren (in Stein, Beton, Naturstein);
•Stemmarbeiten (Ausheben von Kabelkanälen in
Ziegel, Beton, Stein, Entfernung alter Kacheln, etc�)�
Elektrowerkzeug Einzelteile
1 Bohrfutter SDS PLUS
2 Staubschutzhaube
3 Befestigungsbuchse
4 Tiefenanschlag *
5 Klemmschraube *
6 Zusatzgriff *
7 Betriebsschalter (Bohren / Stoßen)
8 Sperrknopf
9 Blindverschluss
10 Lüftungsschlitze
11 Schlagwerkschalter (Bohren / Schlagbohren)
12 Ein- / Ausschalter
13 Schmierstoffbehälter *
14 Staubfänger *
15 Flanschschlüssel *
16 Zahnkranzbohrfutter *
17 Adapter SDS PLUS *
18 Schraube *
19 Bohrfutterschlüssel *
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung der Elektro-
werkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Befestigungselemente nicht zu stark
anziehen, um das Gewinde nicht zu
beschädigen.
Zusatzgriff (siehe Abb. 1)
Verwenden Sie im Betrieb immer den Zusatzgriff 4�
Der Zusatzhandgriff 4lässt sich individuell verstellen�
•Den Zusatzhandgriff 4wie in Abb� 1 gezeigt lösen�
•Den Zusatzhandgriff 4in die gewünschte Position
drehen�
•Den Zusatzhandgriff 4wie inAbb� 1 gezeigt festziehen�

15
Deutsch
Tiefenanschlag (siehe Abb. 2-3)
Der Tiefenanschlag 6dient dazu, eine bestimmte
Bohrlochtiefe vorzugeben (siehe Abb� 2-3)�
•Lösen Sie die Klemmschraube 5(siehe Abb� 2)�
•Verschieben Sie den Tiefenbegrenzer 6, um die ge-
wünschte Bohrtiefe einzustellen (siehe Abb� 2-3)�
•Ziehen Sie die Klemmschraube 5an�
Montage / Austausch von Werkzeug (siehe Abb. 4)
Beim Einsatz des Werkzeuges achten
Sie bitte darauf, dass die Staubschutz-
haube 2 nicht beschädigt ist. Im Falle
einer Beschädigung ist die Staubschutz-
haube 2 umgehend bei einem spezialisierten
CROWN-Service-Zentrum zu ersetzen.
Bohrwerkzeuge vom Typ SDS PLUS wei-
sen entsprechend der Konstruktion von
SDS PLUS Aufnahmen ein gewisses Spiel
auf� Dasscheinbare Verlaufen im Leerlauf
verschwindet, sobald das Bohrwerkzeug aufgesetzt
wird� Das Bohrwerkzeug wird automatisch zentriert
und das Bohrloch kann präzise ausgebohrt werden�
•Bevor Sie den Bohrer (Meißel) montieren säubern
Sie ihn und schmieren Sie den Schaft mit einer dünnen
Schicht Öl�
•Die Spannbuchse 3zurückziehen und halten (siehe
Abb� 4)�
•Führen Sie bei der Montage (durch leichtes Dre-
hen) den Bohrer (Meißel) in das Bohrfutter 1(SDS
PLUS) gegen den Anschlag ein� Beim Herausnehmen
ziehen Sie den Bohrer (Meißel) aus dem Bohrfutter 1
(SDS PLUS) heraus�
•Die Spannbuchse 3loslassen�
•Das Einrasten des Bohrers (Meißels) überprüfen
(durch einen Versuch, diesen aus dem Bohrfutter 1
(SDS PLUS) herauszuziehen)�
Beim Herausziehen des Bohrers (Mei-
ßels) aus dem Bohrfutter 1 (SDS PLUS)
sind die Handschuhe zu tragen, da sich
der Bohrer (Meißel) durch Dauerbetrieb
stark erhitzen kann.
Adapter für Bohrfutter SDS PLUS
•Der Adapter 17 (SDS PLUS) und die Schraube 18
ermögli-chen die Verwendung einer Bohrfutter-aufnah-
me 16�
•Auf keinen Fall den Adapter 17 (SDS PLUS) für
Schlagbohr- oder Meißelfunktionen einsetzen�
•Die Bohrer, die zu SDS PLUS System nicht ge-
hören, dürfen nicht für das Schlagbohren verwendet
werden�
Montage / Demontage des Zahnkranzfutters (siehe
Abb. 5-6)
•Das Zahnkranzbohrfutter 16 auf den Adapter 17
(SDS PLUS) anschrauben und mit der Schraube 18
xieren (siehe Abb. 5).
•Installieren Sie den Adapter 17 (SDS PLUS) in der
SDS PLUS Aufnahme 1, indem Sie analog zum Ein-
bau des Bohr- bzw� Meißelwerkzeugs vorgehen - sie-
he Abb� 6�
•Beim Ausbau die oben beschriebenen Schritte in
umgekehrter Reihenfolge ausführen�
Achtung: Achten Sie bei der Montage /
Demontage des Zahnkranzbohrfutters 16
darauf, dass Schraube 18 ein Linksge-
winde hat.
Montage / Austausch von Werkzeug (siehe Abb. 7)
•Spannpratzen mit dem Bohrfutterschlüssel 19 lösen,
das Spannfutter des Zahnkranzfutters 16 mit der Hand
im Gegenuhrzeigersinn drehen (siehe Abbildung 7), bis
die Spannpratzen soweit auseinander sind, dass ein
Werkzeug montiert oder ausgetauscht werden kann�
•Montieren Sie das Werkzeug oder tauschen Sie es
aus�
•Spannfutter des Zahnkranzfutters 16 im Uhrzeiger-
sinn drehen, um das eingesetzte Werkzeug zu sichern�
Dabei das Werkzeug nicht verdrehen�
•Die Spannpratzen im Zahnkranzfutter 16 mit dem
Bohrfutterschlüssel 19 festziehen, indem Sie das
Spannfutter von allen drei Seiten mit ungefähr glei-
chem Drehmoment anziehen�
Der Bohrer wird bei längerem Gebrauch
warm und darf nur mit Handschuhen an-
gefasst werden.
Erste Inbetriebnahme des Elektrowerk-
zeuges
•Nutzen Sie immer die korrekte Betriebsspannung:
Die Stromversorgung muss den Informationen, die auf
dem Identikationsschild des Elektrowerkzeugs ange-
geben sind, entsprechen�
•Ihr Elektrowerkzeug ist bereits ordnungsgemäß
geschmiert und einsatzbereit, wenn Sie es erhalten�
•Neue Elektrowerkzeuge müssen sich jedoch erst
"einlaufen", bevor sie voll belastet werden können�
Diese Einlaufzeit beträgt etwa 5 Betriebsstunden�
•Das Getriebefett benötigt eine kurze Zeit um sich zu
erwärmen� Abhängig von der Umgebungstemperatur
kann sich diese Zeit von 15 Sekunden (unter der
Umgebungstemperatur von 32°С) bis 2 Minuten (unter
der Umgebungstemperatur von 0°С) andern.
Ein- / Ausschalten des Elektrowerkzeuges
Einschalten:
Ein- / Ausschalter 12 drücken�
Ausschalten:
Ein- / Ausschalter 12 loslassen�
Funktionsmerkmale des Elektrowerk-
zeugs
Betriebsschalter (siehe Abb. 8)
Betriebsumschaltung ist nun bei ausge-
schaltetem Motor des Werkzeuges ge-
stattet.
Funktionsschalter 7 ist mit dem Sperr-
knopf 8 montiert, der dazu benutzt wird,
den Funktionsschalter 7 in einer gesetz-
ten Position zu xieren. Drehen Sie den
Funktionsschalter 7 während Sie den Knopf 8 ge-
drückt halten um den gewünschten Betriebsmo-
dus einzustellen.

16
Deutsch
Die Funktionsschalter 7 und 11 ermöglichen das
Umschalten der folgenden Betriebsmodi (siehe
Abb. 8):
Bohren (Stellen Sie die Funktionsschalter 7und 11 in
die in Abb� 8�1 gezeigte Stellung) - Schlaglose Bohren
im Holz, synthetischen Stoffen, Metall�
Schlagbohren (Stellen Sie die Funktionsschalter 7
und 11 in die in Abb� 8�2 gezeigte Stellung) - Schlag-
bohren in Mauerwerk, Beton, Naturstein�
Stoßen (Stellen Sie die Funktionsschalter 7und 11 in
die in Abb� 8�3 gezeigte Stellung) - Stoßen der Kanäle
in Mauerwerk, Beton bzw� Stein� Abhämmern von Ke-
ramikiesen.
Um das Wechseln zwischen den Arbeits-
modi einfacher zu machen drehen Sie
das Bohrfutter 1 (SDS PLUS) leicht mit
der Hand.
Vibrationsschutz-System
Das Vibrationsschutz-System ist dafür konzipiert die
Vibrationsstöße (während des Arbeitsvorgangs) zu
vermindern�
Sicherheitskupplung
Die Sicherheitskupplung schützt das Elektrowerkzeug
gegen Überladung und Schäden falls während des
Bohrens ein Zubehörteil beschädigt wird�
Tipps zum Arbeiten mit Elektrowerkzeu-
gen
Tragen Sie bei Schlagbohrarbeiten dicke
Handschuhe, um Ihren Körper vor Vibra-
tionen zu schützen.
•Verwenden Sie immer den Zusatzhandgriff 4, um
Ihr Werkzeug sicher zu führen und Rückschlagen zu
vermeiden�
•Das Schlagbohren ist unabhängig von der Druck-
kraft, die Sie für diese Arbeit aufwenden; die Schlag-
wirkung resultiert einzig und allein aus dem Schlag-
mechanismus Ihres Werkzeugs� Wenden Sie deshalb
keine Gewalt an, sie würde nur dazu führen, dass Ihr
Werkzeug festklemmt und der Motor überlastet wird�
•Übermäßige Staubentwicklung beim Bohren in
Wänden und Decken kann durch die in Abb� 9 gezeig-
ten Maßnahmen verhütet werden� Montieren Sie den
Staubfänger 14 wie in Abb� 9 gezeigt, um Löcher in
Decken zu Bohren�
Achtung: Beim Bohren in Holz und Metall
die Schlagfunktion ausschalten!
•Bohrerbit regelmäßig schmieren, wenn in Metall
gebohrt wird (außer Nichteisenmetalle und deren Le-
gierungen)�
•Beim Bohren in harten Metallen den Druck auf das
Elektrowerkzeug erhöhen und die Umdrehungs-ge-
schwindigkeit herabsetzen�
•Große Löcher in Metall zuerst vorbohren und auf
den gewünschten Durchmesser erweitern (siehe
Abb� 11)�
•Um ein Absplittern der Oberäche beim Bohren in
Holz zu vermeiden, wie in Abb� 12 gezeigt vorgehen�
•Beim Bohren in glasierte Keramikiesen zuerst ein
Stück Klebeband auf der Fliese befestigen (über das
geplante Bohrloch), um ein Verlaufen des Bohrwerk-
zeugs auf der glatten Fliese zu vermeiden und zu ver-
hindern, dass die glasierte Oberäche springt (siehe
Abb� 13)� Achtung: Beim Bohren in Keramikiesen
die Schlag-funktion ausschalten!
Elektrowerkzeug - Wartung und vorbeu-
gende Maßnahmen
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Überprüfen Sie den Schmiermittelstand im Elektro-
werkzeug regelmäßig nach 3 Betriebsstunden und
nach dem Austausch der Kohlenbürsten� Verwenden
Sie dazu den Flanschschlüssel 15 und lösen Sie die
Abdeckkappe 9, überprüfen Sie den Schmiermittel-
stand und ggf� nachschmieren� Verwenden Sie die
Schmierstoffe, deren Siedepunkt über 390°С beträgt.
Reinigung des Elektrowerkzeuges
Die regelmäßige Reinigung Ihres Elektrowerkzeugs ist
eine unerlässliche Voraussetzung für lange Lebens-
dauer� Reinigen Sie das Elektrowerkzeug, indem Sie
Druckluft durch die Luftschlitze 10 blasen�
After-Sales Service und Anwendungsdienstleister-
Service
Unser After-Sales-Service beantwortet Ihre Fragen zur
Instandhaltung und Reparatur Ihres Produkts sowie zu
Ersatzteilen� Informationen über unsere Servicestel-
len, Teile-Diagramme und Informationen nden Sie
außerdem unter: www.crown-tools.com�
Transport des Elektrowerkzeuges
•Während des Transports darf kategorische kein
mechanischer Druck auf die Verpackung ausgeübt
werden�
•Beim Abladen / Auaden ist es unzulässig, irgendei-
ne Technologie zu verwenden, die auf dem Grundsatz
der befestigenden Verpackung beruht�
Umweltschutz
Rohstoffrückgewinnung statt Müllent-
sorgung.
Elektrowerkzeug, Zubehör und Verpackung
zur umweltfreundlichen Entsorgung trennen�
Zum sortenreinen Recycling sind Kunststoffteile ge-
kennzeichnet�
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-
Papier hergestellt�
Änderungen vorbehalten.

17
English
Noise information
Always wear ear protection if the sound
pressure exceed 85 dB(A).
Declaration of conformity
We declare under our sole responsibility that the
product described under "Power tool specications"
is in conformity with all relevant provisions of the
directives 2006/42/EC including their amendments
and complies with the following standards:
EN 60745-1, EN 60745-2-6�
Certication Wu Cunzhen
manager
Merit Link International AG
Stabio, Switzerland, 24�10�2017
WARNING - To reduce the risk of injury,
user must read instruction manual!
General safety rules
WARNING! Read all safety warnings and
all instructions. Failure to follow the warn-
ings and instructions may result in electric
shock, re and / or serious injury.
Save all warnings and instructions for future refer-
ence.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operat-
ed (cordless) power tool�
Power tool specications
Rotary hammer CT18114 CT18116
Power tool code [220-230 V ~ 50/60 Hz] 420244 420251
Rated power [W] 850 1050
Power output [W] 376 497
Amperage at voltage 110-127 V [A]
220-230 V [A] 6�9 3�8 8�3 4�9
No-load speed [min-1]800 750
Impact rate [min-1]3400 2800
Single impact power [J] 4,2 4,8
Chuck type SDS PLUS SDS PLUS
Drilling output:
- concrete [mm]
[inches] 28 1-7/64" 32 1-17/64"
- steel [mm]
[inches] 13 33/64" 13 33/64"
- wood [mm]
[inches] 40 1-37/64" 40 1-37/64"
Weight [kg]
[lb] 4,9 10�8 5 11�02
Safety class
Sound pressure [dB(A)] 91,42 90,42
Acoustic power [dB(A)] 105,42 104,42
Weighted vibration [m/s2]24,7 13,87

18
English
Work area safety
•Keep work area clean and well lit. Cluttered or
dark areas invite accidents�
•Do not operate power tools in explosive atmos-
pheres, such as in the presence of ammable liq-
uids, gases or dust. Power tools create sparks which
may ignite the dust or fumes�
•Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to lose
control�
Electrical safety
•Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Un-
modied plugs and matching outlets will reduce risk
of electric shock�
•Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded�
•Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the risk
of electric shock�
•Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock�
•When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of elec-
tric shock�
•If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk
of electric shock� NOTE! The term "residual current
device (RCD)" may be replaced by the term "ground
fault circuit interrupter (GFCI)" or "earth leakage circuit
breaker (ELCB)"�
•Warning! Never touch the exposed metal surfaces
on gearbox, shield, and so on because touching metal
surfaces will be interfered with the electromagnetic
wave, thus causing potential injury or accidents�
Personal safety
•Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A
moment of inattention while operating power tools may
result in serious personal injury�
•Use personal protective equipment. Always
wear eye protection. Protective equipment such as
dust mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries�
•Prevent unintentional starting. Ensure the
switch is in the off-position before connecting to
power source and / or battery pack, picking up or
carrying the tool. Carrying power tools with your n-
ger on the switch or energising power tools that have
the switch on invites accidents�
•Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left at-
tached to a rotating part of the power tool may result
in personal injury�
•Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations�
•Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts�
•If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of dust
collection can reduce dust-related hazards�
•Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles� A careless action can cause
severe injury within a fraction of a second�
•Warning! Power tools can produces an electromag-
netic eld during operation. This eld may under some
circumstances interfere with active or passive medical
implants� To reduce the risk of serious or fatal injury,
we recommend persons with medical implants to con-
sult their physician and the medical implant manufac-
turer before operating this power tool�
Power tool use and care
•The persons with lowered psychophysical or men-
tal aptitudes as well as children can not operate the
power tool, if they are not supervised or instructed
about use of the power tool by a person responsible
for their safety�
•Do not force the power tool. Use the correct
power tool for your application� The correct power
tool will do the job better and safer at the rate for which
it was designed�
•Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired�
•Disconnect the plug from the power source and/
or the battery pack from the power tool before mak-
ing any adjustments, changing accessories, or
storing power tools� Such preventive safety measures
reduce the risk of starting the power tool accidentally�
•Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users�
•Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s op-
eration. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools�
•Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control�
•Use the power tool, accessories and tool bits
etc. in accordance with these instructions, taking
into account the working conditions and the work
to be performed. Use of the power tool for operations
different from those intended could result in a hazard-
ous situation�
•Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations�
•Note that when you operate a power tool, please
hold the auxiliary handle correctly, which is helpful

19
English
when controlling the power tool� Therefore, proper
holding can reduce the risk of accidents or injuries�
Service
•Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power tool
is maintained�
•Follow instruction for lubricating and changing ac-
cessories�
Special safety warnings
•Wear ear protectors. Exposure to noise can cause
hearing loss�
•Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury�
•Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live" and
could give the operator an electric shock�
Notice the supply power voltage: in power
connection, be sure to note whether the power
supply voltage is the same as that labeled on the tool
nameplate� When the power supple voltage is higher
than the voltage applicable to the tool, an accident
will happens to the user and meanwhile the tool itself
will be destroyed� Therefore, in case of the failure
to conrm the power supply voltage, never plug in
arbitrarily� On the contrary, when the power supply
voltage is lower than that needed for the tool, the motor
will be damaged�
Safety guidelines during power tool
operation
All instructions have to be read� In case of
using the machine not in accordance with
the following provisions, electric shock, re
or serious injury may occur�
•Check that the drill bit has been clamped in proper
position or not prior to operation�
•Power tool working will generate vibration and you
should carefully conrm that screws in different places
still are tightened or not prior to operation�
•Wear blinder in operation to protect eyes�
•Maintain the keenness of the drill bit so as to achieve
the optimum and safest efciency.
•When replace or assemble the accessories, the
operation must follow the instructions of the accessory
strictly�
•If the productor has any problems, you must not try
to repair personally, please take it to the local assigned
maintenance center for inspection�
•Fix the workpiece as far as possible� The workpiece
shall be xed with xing device or pincer pliers, which
shall be fastness than holding the piece in hand�
•Before powered on, the switch must be conrmed in
"off" position; before you put down the power tool, it must
be turned off and the power plug must be pulled out�
•When the accessory is totally static, then the power
tool can be put down�
•Never let the power wire touch the drill bit or
surrounding parts in operation, or the power wire
may be damaged� The power tool with broken wires
must not be used� If the power wire is damaged in the
working, then the damaged wire must not be touched,
and the plug must be pulled out immediately� The
damaged wire shall increase the danger of user's
electric shock�
•Chiseling walls, oors or on similar occasions, pay
attention to keep away from gas, tap water pipeline and
electric wire and operating tools in those places shall
keep away from touching metal parts� The appropriate
detector shall be used so as to nd out the location
of the concealed power wire� Or you can require the
relevant data from the local power supply entity� The
wires that are drilled through shall result in the re and
electric shock� The damaged gas pipe will resulted in
the explosion� If the water pipe is drilled through, the
property loss will be caused�
•If the accessory installed on the power tool
gets clamped, the power tool must be turned off
immediately and stay calm� At the time, the power tool
will generate ultra-high reaction torque, and result in
the return stroke� The accessory installed on the power
tool is easy to be clamped, like: the power tool is in
hypercharge, or the accessory installed on the power
tool inclines in the workpiece�
•The concealed electric wire or the power wire of the
power tool may be cut off in operation, and then the
insulated handle must be held to operate the power
tool� If the power tool contacts the charged circuit,
then the metal parts on the power tool shall conduct
electricity, and the operator may have electric shock�
•Two handles of the productor must be held with
both hands tightly in operation, and the base must be
stable� Both hands can hold the power tool stably; one
hand operation must be avoided�
•The at chisel must not be used in the rotational state
(such as rotary drill and hammer drill), or the chisel will
be blocked and the power tool will lose control�
•Only when you wear gloves then you can touch the
accessories, the drill bits and accessories will be hot in
operation, and it is easy to get burn� Never immediately
touch the drill bit or parts around it upon the end of
work, for those parts will be scalding and scald your
skin� Wear gloves and middle rest can reduce the
vibration and the injury to the hands and arms�
•Hands and body must not be placed between the
power tool and the wall or column so as to prevent
the power tool from ying off when the drill bits gets
blocked�
•In case using extended power wire, please
use double insulation power wire with the same
specication as the power tool.
•Avoid stopping an power tool motor when loaded�
•Never remove any chips or fragments with your
power tool's motor running�
•Never change the borer and chisel design or
use attachments and appliances, which are not
recommended for your power tool�
•When working, never press the power tool too hard,
as this might lead to the borer or chisel seizing and
motor overloading�
•Avoid the drill, borer and chisel seizing in the
material worked in� If this happens, do not try to
release them with your perforator's motor� It may
damage the motor�
•Never force out the drills, borers or chisels stuck
in the material you are working on with a hammer or

20
English
other objects the chipped off metal particles may harm
both the operator and the persons who are nearby�
•Avoid overheating your power tool, when using it for
a long time�
Warning: the chemical substances
contained in dust generated in sanding,
cutting, sawing, grinding, drilling and
other construction industry activities may
result in cancer, congenital deciency or be
harmful to the fertility. The ion of some chemical
substances shall be:
•before any repair and replacement work to
the machine, the power plug must be pulled out
firstly;
•the transparent two silicon oxide and other
masonry products in the wall bricks and cement;
the chromium arsenic (CCA) in wood with chemical
treatment� The harm degree of these substances
shall depend on the frequent degree of you carrying
out these works� If you want to reduce the contact
with these chemical substances, please work in
the place with ventilation and you shall use the
appliances with safety certicates (such as the dust
mask designed with tiny dust lter).
Symbols used in the manual
Following symbols are used in the operation manual,
please remember their meanings� Correct interpreta-
tion of the symbols will allow correct and safe use of
the power tool�
Symbol Meaning
Rotary hammer
sections marked gray - soft
grip (with insulated surface)�
Serial number sticker:
CT ��� - model;
XX - date of manufacture;
XXXXXXX - serial number�
SDSPLUS
SDS PLUS (chuck or acces-
sory shank type)�
Read all safety regulations
and instructions�
Symbol Meaning
Wear safety goggles�
Wear ear protectors�
Wear a dust mask�
Disconnect the power tool
from the mains before instal-
lation or adjustment�
Risk of damage to hidden
wiring or household service
lines�
Movement direction�
Rotation direction�
Locked�
Unlocked�
"Drilling" mode�
"Impact drilling" mode�
"Chiseling" mode�
Prohibited�
Double insulation / protec-
tion class�
A sign certifying that the
product complies with es-
sential requirements of the
EU directives and harmo-
nized EU standards�
