Deutsch
Geräuschinformation
Tragen Sie bei einem Schalldruck
über 85 dB(A) einen Gehörschutz.
Konformitätserklärung
Wir erklaren in alleiniger Verantwortung, dass das
unter "Elektrowerkzeug - technische Daten" beschrie-
bene Produkt allen einschlagigen Bestimmungen der
Richtlinien 2006/42/EC einschlieslich ihrer Anderun-
gen entspricht und mit folgenden Normen uberein-
stimmt:
EN 62841-1:2015+A11,
EN IEC 62841-2-6:2020+A11,
AfPS GS 2019:01 PAK�
Zertizierungs Wu Cunzhen
manager
Merit Link International AG
Stabio, Schweiz, 02�08�2023
WARNUNG - Der Benutzer muss die Be-
dienungsanleitung lesen, um die Verlet-
zungsgefahr zu verringern!
Allgemeine Sicherheitsvorschriften
WARNUNG! Lesen Sie alle Sicherheits-
hinweise, Anweisungen, Abbildungen
und Spezikationen zu diesem Werk-
zeug. Nichtbeachtung der Warnungen und
Anweisungen kann zum Stromschlag, Brand und /
oder zu schweren Verletzungen führen�
Bewahren Sie alle Warnungen und Anweisungen
für die Zukunft auf.
Der Begriff "Elektrowerkzeug" in den Warnhinweisen
bezieht sich auf Ihr netzbetriebenes (kabelgebun-
den) oder batteriebetriebenes (kabellos) Elektro-
werkzeug�
Sicherheit am Arbeitsplatz
•Halten sie Ihren Arbeitsbereich sauber und auf-
geräumt. Unordnung und unbeleuchtete Arbeitsberei-
che können zu Unfällen führen�
•Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube ben-
den. Elektrowerkzeuge erzeugen Funken, die Staub
oder Dämpfe entzünden können�
•Halten Sie Kinder und andere Personen während
des Betriebs des Elektrowerkzeugs fern. Bei Un-
achtsamkeit können Sie die Kontrolle über das Werk-
zeug verlieren�
Elektrische Sicherheit
•Die Anschlussstecker des Elektrowerkzeugs
müssen in die Steckdose passen. Der Stecker darf
Elektrowerkzeug - technische Daten
Hammer CT18221
Elektrowerkzeug - Code [220-240 V ~50/60 Hz] siehe Seite 7
Nennaufnahme [W] 950
Ausgangsleistung [W] 670
Stromstärke bei Spannung 220-240 V [A] 3�2
Schlaganzahl [min-1]4300
Einzelschlagstärke [J] 5
Typ des Bohrfutters SDS-PLUS
Gewicht [kg]
[lb] 3,9 8�6
Schutzklasse
Schalldruck [dB(A)] 99
Schallleistung [dB(A)] 104
Beschleunigung [m/s2]18,1

9
Deutsch
in keiner Weise verändert werden. Verwenden sie
keine Adapterstecker gemeinsam mit schutzge-
erdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen reduzieren das Risiko ei-
nes Stromschlags�
•Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie etwa Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
eines Stromschlags, wenn Ihr Körper geerdet ist�
•Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Wenn Wasser in das Elektrowerkzeug
eindringt, erhöht sich das Risiko eines Stromschlags�
•Nutzen Sie das Kabel nur bestimmungsgemäß.
Verwenden Sie das Kabel niemals zum Tragen, Zie-
hen oder Trennen des Elektrowerkzeugs. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen. Beschädigte oder verwi-
ckelte Kabel erhöhen das Risiko eines Stromschlags�
•Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden sie nur Verlängerungskabel,
die für den Außenbereich zugelassen sind. Die
Verwendung eines für den Außenbereich zugelasse-
nen Verlängerungskabels verringert das Risiko eines
Stromschlages�
•Falls sich der Einsatz eines Elektrowerkzeugs in
einer feuchten Umgebung nicht vermeiden lässt,
verwenden Sie einen Fi-Schutzschalter. Die Ver-
wendung eines Fi-Schutzschalters verringert das Risi-
ko eines Stromschlags� HINWEIS! Der Begriff "Fehler-
stromschutzeinrichtung (RCD)" kann durch den Begriff
"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan-
nungsschutzschalter (ELCB)" ersetzt werden�
•Warnung! Vermeiden Sie Kontakt mit den freilie-
genden Metalloberächen am Getriebe, an der Ab-
schirmung etc�, da ansonsten die Gefahr eines Strom-
schlags droht�
Persönliche Sicherheit
•Seien Sie aufmerksam, achten sie darauf, was
sie tun, und gehen sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einuss von Drogen, Alkohol oder Me-
dikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeugs kann ernsthafte
Verletzungen zur Folge haben�
•Tragen Sie persönliche Schutzausrüstung. Tra-
gen Sie immer einen Augenschutz. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-
hörschutz je nach Art und Einsatz des Elektrowerkzeu-
ges verringert das Risiko von Personenschäden�
•Verhindern Sie ein unbeabsichtigtes Einschal-
ten des Elektrowerkzeugs. Vergewissern Sie sich,
dass der Schalter in der Aus-Stellung ist, bevor Sie
das Elektrowerkzeug an die Stromquelle und / oder
Batterie anschließen, in die Hand nehmen oder
transportieren. Wenn Sie beim Tragen des Elektro-
werkzeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversor-
gung anschließen, kann dies zu Unfällen führen�
•Bevor das Elektrowerkzeug eingeschaltet wird,
entfernen Sie alle Einstellschlüssel oder Schrau-
benschlüssel. Ein Schraubenschlüssel oder Einstell-
schlüssel, der sich in einem rotierenden Teil des Elek-
trowerkzeugs bendet, kann zu Verletzungen führen.
•Überschätzen Sie sich nicht. Sorgen sie für ei-
nen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektro-
werkzeug in unerwarteten Situationen besser kontrol-
lieren�
•Tragen Sie geeignete Kleidung. Tragen Sie kei-
ne weite Kleidung oder Schmuck. Halten Haare,
Kleidung und Handschuhe fern von beweglichen
Teilen. Lockere Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst werden�
•Wenn die Werkzeuge für den Anschluss von
Staubabsaugung und Sammeleinrichtungen vor-
gesehen sind, vergewissern Sie sich, dass diese
ordnungsgemäß angeschlossen sind und richtig
verwendet werden. Verwendung dieser Einrichtun-
gen kann Gefährdungen durch Staub verringern�
•Lassen Sie sich nicht durch Vertrautheit mit dem
Produkt (durch wiederholten Gebrauch erworben)
von der strikten Einhaltung der Sicherheitsvor-
schriften für das vorliegende Produkt abhalten.
Eine unvorsichtige Handlung kann in Sekundenbruch-
teilen zu schweren Verletzungen führen�
•Warnung! Elektrowerkzeuge können während des
Betriebs ein elektromagnetisches Feld erzeugen� Die-
ses Feld kann unter Umständen aktive oder passive
medizinische Implantate beeinussen. Um das Risiko
von schweren oder tödlichen Verletzungen zu vermei-
den empfehlen wir, dass sich Personen mit medizini-
schen Implantaten mit Ihrem Arzt und dem Implanta-
thersteller beraten, bevor Sie dieses Elektrowerkzeug
verwenden�
Nutzung und Pege des Elektrowerkzeugs
•Personen mit beschränkten psychophysischen oder
geistigen Fähigkeiten sowie Kinder können das Elekt-
rowerkzeug nicht benutzen, wenn sie nicht überwacht
werden oder über die Verwendung des Elektrowerk-
zeugs von einer Person unterwiesen wurden, die für
ihre Sicherheit verantwortlich ist�
•Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich�
•Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich mit dem Schalter nicht ein - und ausschal-
ten lässt. Ein Elektrowerkzeug, das sich nicht ein -
oder ausschalten lässt, ist gefährlich und muss repa-
riert werden�
•Trennen sie das Elektrowerkzeug von der Strom-
versorgung bzw. der Batterie, bevor Sie Einstel-
lungen vornehmen, Zubehör wechseln oder das
Elektrowerkzeug lagern. Diese vorbeugenden Si-
cherheitsmaßnahmen vermindern das Risiko, dass
das Werkzeug versehentlich eingeschaltet wird�
•Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Werkzeug nicht benutzen, die
mit dem Elektrowerkzeug oder diesen Anweisun-
gen nicht vertraut sind. Die Elektrowerkzeuge kön-
nen gefährlich sein, wenn sie von unerfahrenen Per-
sonen benutzt werden�
•Die Elektrowerkzeuge müssen gewartet wer-
den. Prüfen Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebro-
chen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Elekt-
rowerkzeugs reparieren. Viele Unfälle werden durch
schlecht gewartete Elektrowerkzeuge verursacht�

10
Deutsch
•Halten Sie die Schneidewerkzeuge scharf und
sauber. Sorgfältig gepegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen�
•Verwenden Sie das Elektrowerkzeug, das Zube-
hör, die Einsätze etc. in Übereinstimmung mit die-
sen Anweisungen unter Berücksichtigung der Ar-
beitsbedingungen und der auszuführenden Arbeit.
Eine Benutzung des Elektrowerkzeugs für andere als
die bestimmungsgemäßen Zwecke kann zu einer ge-
fährlichen Situation führen�
•Halten Sie die Handgriffe und Greifächen tro-
cken, sauber und frei von Öl und Fett. Rutschige
Handgriffe und Greifächen verhindern eine sichere
Handhabung und Kontrolle über das Werkzeug in un-
erwarteten Situationen�
•Benutzen Sie den Zusatzgriff bei der Arbeit mit dem
Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei
der Handhabung des Elektrowerkzeugs ist� Das richti-
ge Halten des Elektrowerkzeugs kann das Risiko von
Unfällen und Verletzungen reduzieren�
Service
•Lassen sie das Elektrowerkzeug nur von quali-
ziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeugs erhalten bleibt�
•Befolgen Sie die Anweisungen zum Schmieren und
Wechseln von Zubehörteilen�
Spezielle Sicherheitshinweise
•Tragen Sie beim Schlagbohren den Gehör-
schutz. Belastung durch Lärm kann zu Hörschäden
führen�
•Verwenden Sie Zusatzgriff(e), wenn er (sie) mit-
geliefert wird (werden). Der Verlust der Kontrolle
kann zu Personenschäden führen�
•Fassen sie das Elektrowerkzeug nur an isolier-
ten Griffächen an, wenn sie Arbeiten ausfüh-
ren, bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel treffen
kann. Kontakt mit einer spannungsführenden Leitung
setzt auch freiliegende Metallteile des Elektrowerkzeu-
ges unter Spannung und führt zu einem Stromschlag�
Die Netzspannung beachten: vergewissern Sie sich
beim Netzanschluss, dass die Netzspannung der
Spannung auf dem Typenschild des Werkzeugs ent-
spricht� Wenn die Netzspannung höher ist, kann es
Verletzungen des Bedieners zur Folge haben und das
Werkzeug kann zerstört werden� Deshalb das Werk-
zeug nie willkürlich anstecken, bevor Sie sich über
die richtige Netzspannung nicht vergewissert haben�
Wenn die Netzspannung dagegen niedriger ist als die
erforderliche Spannung, wird es eine Beschädigung
des Motors zur Folge haben�
Sicherheitshinweise für die Verwendung
des Elektrowerkzeugs
Lesen Sie bitte alle Anweisungen� Die Nicht-
beachtung der nachstehend aufgeführten
Anweisungen für die Verwendung der Ma-
schine kann zu Stromschlag, Brand oder
schweren Verletzungen führen�
•Sicherstellen, dass der Meißel vor der Arbeit in der
richtigen Position eingespannt wurde�
•Das Elektrowerkzeug erzeugt Vibrationen und es ist
vor der Inbetriebnahme sorgfältig zu prüfen, dass die
Schrauben an verschiedenen Stellen immer noch fest
angezogen sind�
•Tragen Sie Schutzbrille während des Betriebs, um
die Augen zu schützen�
•Die Schärfe des Meißels beibehalten, um die opti-
male und sicherste Leistung zu erzielen�
•Beim Austausch und Einbau von Zubehör folgen
Sie bitte genau den Anweisungen des jeweiligen Zu-
behörs�
•Wenn das Produkt irgendwelche Probleme aufweist,
versuchen Sie nicht, es selbst zu reparieren, sondern
bringen Sie das Produkt zu Ihrem lokalen Servicezen-
trum zur Überprüfung�
•Befestigen Sie das Werkstück richtig� Das Werk-
stück muss mit einer Befestigungsvorrichtung oder mit
einer Zange befestigt werden, wodurch eine bessere
Festigkeit gewährleistet wird, als wenn das Werkstück
in der Hand gehalten würde�
•Vor dem Einschalten muss sichergestellt werden,
dass der Schalter in der "Aus" - Position ist� Bevor Sie
das Elektrowerkzeug ablegen, muss es ausgeschaltet
sein und der Netzstecker muss gezogen werden�
•Wenn das Zubehör ganz zum Stillstand gekommen
ist, kann das Elektrowerkzeug abgelegt werden�
•Darauf achten, dass das Stromkabel während des
Betriebs niemals den Meißel oder umliegende Teile
berührt, da es sonst beschädigt werden kann� Das
Elektrowerkzeug mit beschädigten Kabeln darf nicht
verwendet werden� Wenn das Stromkabel während
der Arbeit beschädigt wird, darf das beschädigte Kabel
nicht berührt werden, und der Stecker muss sofort he-
rausgezogen werden� Das beschädigte Kabel erhöht
die Gefahr eines elektrischen Schlages�
•Beim Meißeln von Wänden, Fußböden oder bei
ähnlichen Arbeiten achten Sie darauf, dass Sie nicht
in Kontakt mit Gas-, Wasser- und Stromleitungen kom-
men und halten Sie das Elektrowerkzeug an diesen
Stellen fern von Metallteilen� Verwenden Sie einen
geeigneten Detektor, um versteckte Stromkabel zu n-
den, oder besorgen Sie sich entsprechende Informa-
tionen von dem lokalen Stromversorgungsunterneh-
men� Beim Anbohren der Stromleitungen besteht die
Gefahr von Stromschlag� Bei Beschädigung der Gas-
leitung besteht die Explosionsgefahr� Anbohren von
Wasserleitung wird Sachschaden zur Folge haben�
•Wenn das auf dem Elektrowerkzeug installierte
Zubehörteil eingeklemmt wird, das Elektrowerkzeug
ausschalten und Ruhe bewahren� Zu diesem Zeit-
punkt wird das Elektrowerkzeug ein extrem hohes Re-
aktionsdrehmoment erzeugen, dass zum Rückschlag
führen wird� Das am Elektrowerkzeug installierte Zu-
behörteil kann leicht eingeklemmt werden, beispiels-
weise bei Überlastung des Elektrowerkzeugs oder bei
Ablenkung des Zubehörteils am Elektrowerkzeug im
Werkstück�
•Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das Zubehör verbor-
gene Kabel oder das eigene Netzkabel abtrennt� Beim
Kontakt mit einem gespeisten Kreislauf können die
Metallteile des Elektrowerkzeugs ebenfalls stromfüh-
rend werden, so dass der Benutzer einen Stromschlag
erleiden kann�
•Beim Betrieb sind beide Griffe des Produkts fest zu
halten, der Untergrund muss ausreichend stabil sein�

11
Deutsch
Mit beiden Händen kann das Elektrowerkzeug stabil
gehalten werden; vermeiden Sie Einhandbedienung�
•Der Meißel darf nur mit Handschuhen angefasst
werden, da er bei der Arbeit heiß wird und man sich
leicht verbrennen kann� Den Meißel oder Teile um ihn
herum sollten nie sofort nach der Arbeit berührt wer-
den, denn diese Teile sind heiß und können Ihre Haut
verbrennen� Das Tragen von Handschuhen und einer
Mittelstütze kann die Vibrationen und Verletzungen an
Händen und Armen verringern�
•Hände und Körper dürfen sich nicht zwischen dem
Elektrowerkzeug und der Wand oder Säule benden,
um zu verhindern, dass das Elektrowerkzeug weg-
iegt, wenn der Meißel blockiert wird.
•Bei Verwendung von Verlängerungskabel ein
Stromkabel mit doppelter Isolierung mit der gleichen
Spezikation wie das Elektrowerkzeug verwenden.
•Den Motor nicht unter Last anhalten�
•Späne oder lose Teile niemals bei laufendem Werk-
zeug entfernen�
•Ändern Sie nie die Form des Meißels und benutzen
Sie keine Zubehörteile oder Geräte, die nicht für das
Elektrowerkzeug geeignet sind�
•Drücken Sie das Elektrowerkzeug während der Nut-
zung nie zu fest, da dies zu Einklemmen des Meißels
oder zu Überlastung des Motors führen kann�
•Vermeiden Sie ein Einklemmen des Meißels in das
Material� Sollte dies doch vorkommen, versuchen Sie
nicht, den Meißel mit dem Elektrowerkzeug zu lösen�
Dies könnte den Motor beschädigen�
•Versuchen Sie nie, den festgesteckten Meißel mit
einem Hammer oder anderem Gegenstand gewaltsam
zu lösen� Die dabei abgeblätterten Metallpartikel könn-
ten dem Anwender sowie in der Nähe bendlichen
Personen Schaden zufügen�
•Vermeiden Sie ein Überhitzen des Werkzeugs durch
ununterbrochenes Arbeiten�
•Während des Betriebs, vor allem auf rutschiger oder
unebener Oberäche, sowie bei Arbeit in der Nähe von
Abhängen und Böschungen oder bei Höhenarbeit ist
es notwendig, die Möglichkeit von Sturz des Bedieners
und des Elektrowerkzeugs auszuschließen (Umzäu-
nung oder Schutzausrüstung verwenden)�
•Während der mit Abbruch von Gebäuden zusam-
menhängenden Arbeiten ist es notwendig, die Aus-
wirkungen dieser Arbeiten richtig zu auszuwerten und
erforderliche Sicherheitsmaßnahmen zu ergreifen�
Zum Beispiel den richtigen Ort für die Arbeit wählen
und Fluchtwege in Abhängigkeit von der Richtung des
herabfallenden Schutts zu planen�
Achtung: Chemikalien, die im Staub ent-
haltenen sind, der beim Schleifen, Trenn-
schleifen, Schneiden, Sägen, Bohren
und anderen Tätigkeiten der Bauindust-
rie entsteht, können Krebs, angeborene Fehler ver-
ursachen oder fruchtbarkeitsschädigend sein. Das
Ion einiger chemischen Substanzen ist:
•vor jeder Reparatur und Austauscharbeiten an
der Maschine, muss der Netzstecker zunächst he-
rausgezogen werden;
•der transparente Siliciumdioxid und andere Mau-
erwerksprodukte in Mauerziegeln und im Zement;
Kupfer-Chrom-Arsen (CCA) im Holz mit chemischer
Behandlung� Der Grad der Schäden durch diese
Substanzen ist von der Häugkeit der Ausführung
dieser Arbeiten abhängig� Wenn Sie den Kontakt mit
diesen chemischen Substanzen reduzieren wollen,
arbeiten Sie an einer Stelle mit Belüftung und ver-
wenden sie Geräte mit Sicherheitszertikaten (wie
etwa Staubmaske mit Feinstaublter).

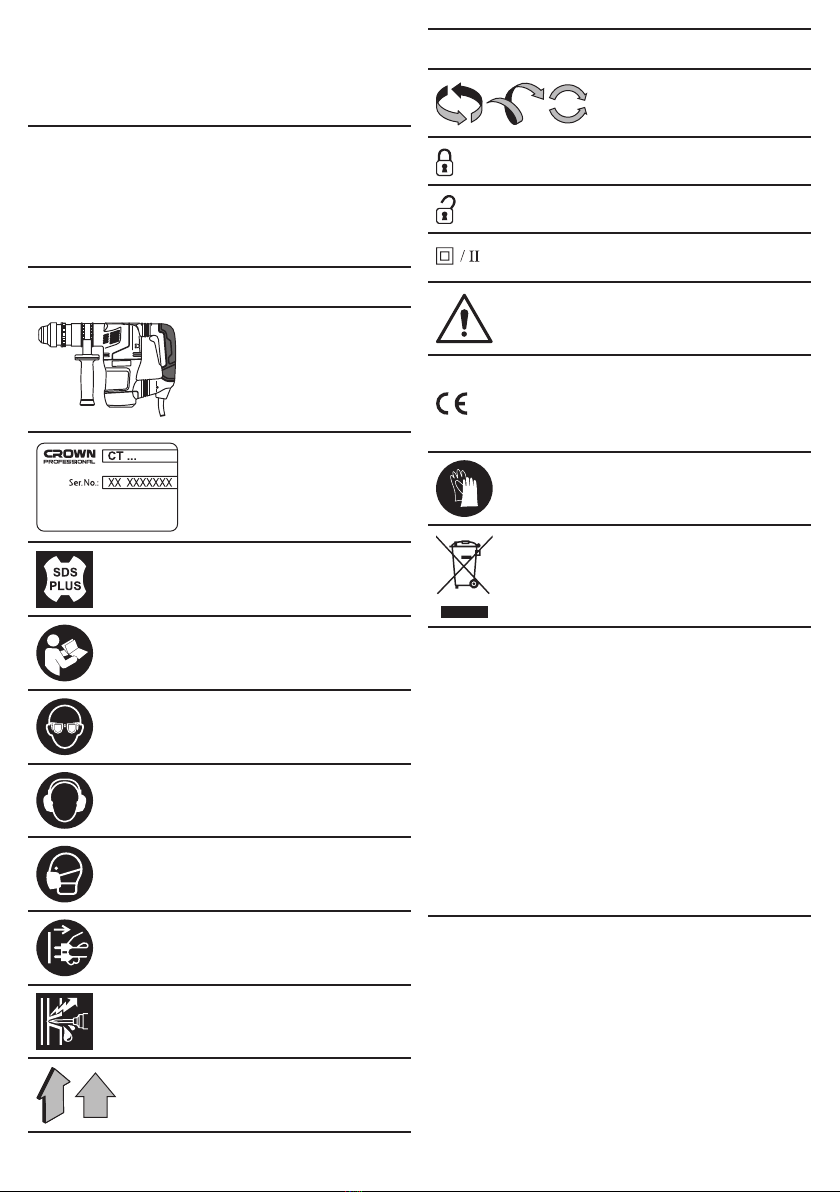

In der Gebrauchsanweisung verwendete
Symbole
Die folgenden Symbole werden in der Gebrauchsan-
weisung verwendet, bitte ihre Bedeutung merken� Die
korrekte Interpretation der Symbole ermöglicht die
korrekte und sichere Nutzung des Elektrowerkzeuges�
Symbol Bedeutung
Hammer
Grau markierte Sektionen -
weicher Griff (mit isolierter
Oberäche).
Seriennummernaufkleber:
CT ��� - Modell;
XX - Datum der Herstellung;
XXXXXXX - Seriennummer�
SDS PLUS (Dreh- bzw� Zu-
behör-Schaft-Typ)�
Alle Sicherheitsregelungen
und Anweisungen lesen�
Sicherheitsbrille tragen�
Ohrenschutz tragen�
Eine Staubschutzmaske tra-
gen�
Das Elektrowerkzeug vor
der Installation bzw� Umstel-
lung von der Stromversor-
gung abtrennen�
Risiko, versteckte Verkabe-
lung bzw� Haushaltsleitun-
gen zu beschädigen�
Bewegungsrichtung�

12
Deutsch
Symbol Bedeutung
Umdrehungsrichtung�
Geschlossen�
Offen�
Doppelte Isolier- / Schutz-
klasse�
Achtung� Wichtig�
Ein Zeichen, das die Kon-
formität des Produkts mit
den wesentlichen Anforde-
rungen der EU-Richtlinien
und der harmonisierten EU-
Standards zertiziert.
Schutzhandschuhe tragen�
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemä-
ßer Gebrauch
Die Elektrowerkzeuge ermöglichen das Durchführen
der folgenden Arbeiten:
•Aushöhlen von Nischen und Öffnungen in Wänden
und Deckenkonstruktionen;
•Abriss von Gebäuden (Ziegel oder Mauerwerk, mo-
nolithisches Beton, etc�);
•Brechen oder Lockern von verschiedenen Materialien
(Beton, Asphalt, Pastersteine, Erde mit Kies, Eis etc.);
•Hacken von Eis, Ton, etc�
Einige der oben genannten Tätigkeiten erfordern spe-
zielles Zubehör, das nicht im Lieferumfang enthalten
ist und in diesem Handbuch nicht beschrieben ist�

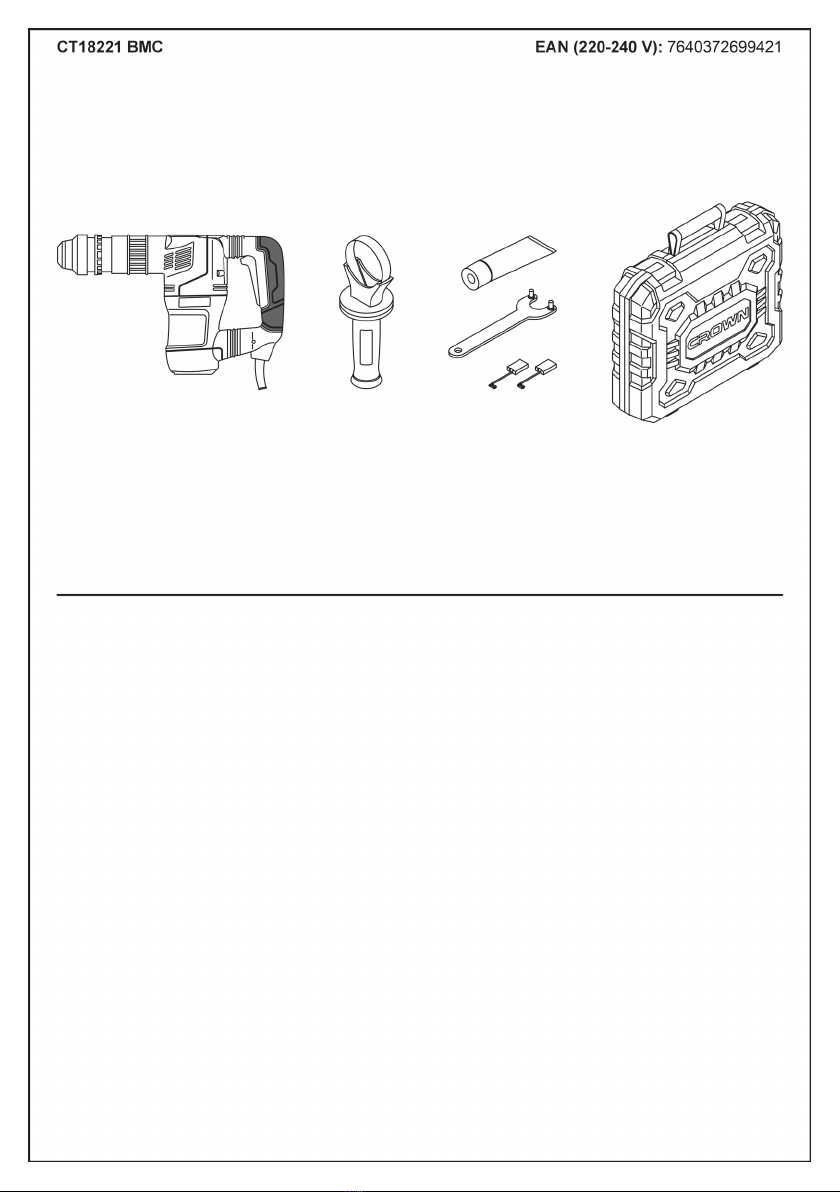

Elektrowerkzeug Einzelteile
1 Bohrfutter SDS PLUS
2 Staubschutzhaube
3 Befestigungsbuchse
4 Buchse zum Fixieren der Position des Meißels
5 Tiefenanschlag *
6 Lüftungsschlitze
7 Blindverschluss
8 Ein- / Ausschalter
9 Stromanzeige
10 Rohr mit dem Schmiermittel *
11 Flanschschlüssel *
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung der Elektro-
werkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Befestigungselemente nicht zu stark an-
ziehen, um das Gewinde nicht zu beschä-
digen.
Zusatzgriff (siehe Abb. 1)
Verwenden Sie im Betrieb immer den Zusatzgriff 5�
Der Zusatzhandgriff 5lässt sich individuell verstellen�
•Den Zusatzhandgriff 5wie in Abb� 1�1 gezeigt lö-
sen�
•Den Zusatzhandgriff 5in die gewünschte Position
drehen (siehe Abb� 1�2)�
•Den Zusatzhandgriff 5wie in Abb� 1�3 gezeigt fest-
ziehen�

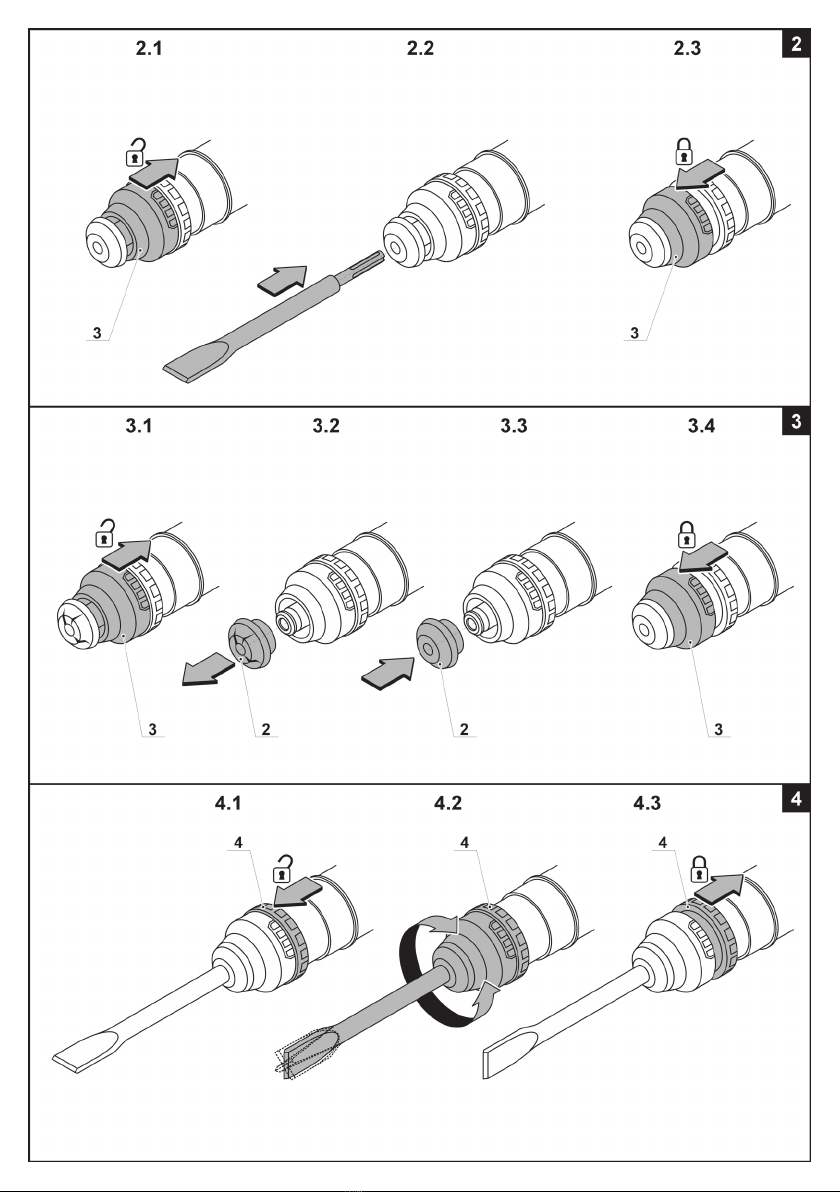

Montage / Austausch des Meißels (siehe Abb. 2)
•Bevor Sie den Bohrer (Meißel) montieren säubern
Sie ihn und schmieren Sie den Schaft mit einer dünnen
Schicht Öl�
•Die Befestigungsbuchse 3nach hinten schieben
und in dieser Position halten (siehe Abb� 2�1)�
•Den Meißel montieren / austauschen (siehe
Abb� 2�2)�
•Die Befestigungsbuchse 3 lösen (siehe Abb� 2�3)�
•Die Befestigung des Bohrers (Meißels) ist so zu prü-
fen, dass man versucht, ihn aus dem Spannfutter 1
(SDS PLUS) herauszuziehen�
Beim Herausziehen des Bohrers (Mei-
ßels) aus dem Bohrfutter 1 (SDS PLUS)
sind die Handschuhe zu tragen, da sich
der Bohrer (Meißel) durch Dauerbetrieb
stark erhitzen kann.
Montage / Austausch der Staubschutzhaube (sie-
he Abb. 3)
Die Staubschutzverkleidung 2 verhindert,
dass Staub in das SDS PLUS Bohrfutter
gerät. Benutzen Sie ihr Elektrowerkzeug
nie mit einer beschädigten Staubschutz-
verkleidung 2 bei Schaden muss es sofort ausge-
tauscht werden. Sie können das entweder selber
machen oder sich an das CROWN Service-Center
wenden.
•Ziehen Sie die Steckbuchsenbefestigung 3zurück
und halten Sie sie in dieser Position (siehe Abb� 3�1)�

13
Deutsch
•Ziehen Sie an der Staubschutzverkleidung 2und
entfernen Sie sie (siehe Abb� 3�2)�
•Montieren Sie eine neue Staubschutzverkleidung 2
(siehe Abb� 3�3)�
•Lösen Sie die Steckbuchsenbefestigung 3(siehe
Abb� 3�4)�
Erste Inbetriebnahme des Elektrowerk-
zeuges
•Nutzen Sie immer die korrekte Betriebsspannung:
Die Stromversorgung muss den Informationen, die auf
dem Identikationsschild des Elektrowerkzeugs ange-
geben sind, entsprechen�
•Ihr Elektrowerkzeug ist bereits ordnungsgemäß ge-
schmiert und einsatzbereit, wenn Sie es erhalten�
•Neue Elektrowerkzeuge müssen sich jedoch erst
"einlaufen", bevor sie voll belastet werden können�
Diese Einlaufzeit beträgt etwa 5 Betriebsstunden�
•Das Getriebefett benötigt eine kurze Zeit um sich zu
erwärmen� Abhängig von der Umgebungstemperatur
kann sich diese Zeit von 15 Sekunden (unter der Um-
gebungstemperatur von 32°С) bis 2 Minuten (unter der
Umgebungstemperatur von 0°С) andern.
Ein- / Ausschalten des Elektrowerkzeu-
ges
Einschalten:
Ein- / Ausschalter 8drücken�
Ausschalten:
Ein- / Ausschalter 8loslassen�
Funktionsmerkmale des Elektrowerk-
zeugs
Drehung des Meißels (siehe Abb. 4)
Die Drehung des Meißels ermöglicht es, den Meißel in
eine bequeme Position für Meißelarbeiten zu bringen�
•Die Buchse 4nach vorne schieben (siehe Abb� 4�1)�
•Die Buchse 4drehen, um den Meißel in eine bequeme
Position für Meißelarbeiten zu bringen (siehe Abb� 4�2)�
•Die Buchse 4nach hinten schieben (siehe Abb� 4�3)�
Vibrationsschutz-System
Das Vibrationsschutz-System ist dafür konzipiert die
Vibrationsstöße (während des Arbeitsvorgangs) zu
vermindern�
Betriebsanzeige
Betriebsanzeige 9ist an, sobald das Elektrowerkzeug
mit dem Netz verbunden und bereit zum Einschalten ist�
Tipps zum Arbeiten mit Elektrowerkzeu-
gen
Tragen Sie bei Schlagbohrarbeiten dicke
Handschuhe, um Ihren Körper vor Vibra-
tionen zu schützen.
•Bei der Arbeit darauf achten, dass das Arbeitszube-
hör richtig zum verarbeiteten Material gesetzt wird: nicht
zu nah am Rand, sonst muss das Elektrowerkzeug oft
bewegt werden, und nicht zu weit weg, sonst kann das
Zubehör im verarbeiteten Material stecken bleiben�
•Das Elektrowerkzeug mit beiden Händen fest halten
und drücken� Keine übermäßige Kraft ausüben: die
Energie des Schlagmechanismus ist ausreichend für
die effektive Leistung�
•Es ist darauf zu achten, dass das Arbeitszubehör
nicht zu tief in das verarbeitete Material eindringt (z�B�
beim Lockern des Bodens oder Abriss von Gebäuden),
das Arbeitszubehör könnte stecken bleiben�
•Wenn das Arbeitszubehör bei der Arbeit im Mate-
rial stecken bleibt, versuchen Sie nicht, es unter Nut-
zung des Elektrowerkzeugs als Hebel frei zu machen,
das Elektrowerkzeug könnte beschädigt werden� Das
Elektrowerkzeug von dem stecken gebliebenen Zube-
hör entfernen� Mit der Arbeit fortsetzen und zum Lö-
sen des stecken gebliebenen Zubehörs ein anderes
Zubehör verwenden� Hinweis: Es ist streng verbo-
ten, das stecken gebliebenen Arbeitszubehör her-
auszuschlagen, aufzubrechen oder zu versuchen,
es mit anderen Werkzeugen oder Gegenständen
(Rohre, Winden, Hebewinden, etc.) frei zu bekom-
men.
Elektrowerkzeug - Wartung und vorbeu-
gende Maßnahmen
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Schmieren des Elektrowerkzeugs
Die Schmiermittelmenge im Elektrowerkzeug muss
regelmäßig nach jeweils 60 Betriebsstunden sowie
nach dem Austausch der Kohlebürsten überprüft wer-
den� Dazu mit dem Flanschschlüssel 11 den Blindver-
schluss 7lösen, die Schmiermittelmenge prüfen und
bei Bedarf nachfüllen� Dazu das Spezialfett aus dem
Rohr 10 verwenden� Achtung: Fügen Sie nicht mehr
als 30g Fett hinzu, sonst wird das Elektrowerkzeug
nicht richtig funktionieren. Es ist empfohlen, die
Getriebe der Elektrowerkzeuge mit einem spezi-
ellen Schmiermittel für Getriebe zu schmieren an-
dere Arten von Schmiermitteln beschädigen das
Elektrowerkzeug.
Die Benutzung des Elektrowerkzeugs
ohne oder mit einer unzureichenden
Menge Schmiermittel ist untersagt,
da dies dazu führen kann, dass das
Elektrowerkzeug beschädigt wird oder Ihre Garan-
tie erlischt.
Reinigung des Elektrowerkzeuges
Die regelmäßige Reinigung Ihres Elektrowerkzeugs ist
eine unerlässliche Voraussetzung für lange Lebens-
dauer� Reinigen Sie das Elektrowerkzeug, indem Sie
Druckluft durch die Luftschlitze 6blasen�
After-Sales Service und Anwendungsdienstleister-
Service
Unser After-Sales-Service beantwortet Ihre Fragen zur
Instandhaltung und Reparatur Ihres Produkts sowie zu

14
Deutsch
Ersatzteilen� Informationen über unsere Servicestel-
len, Teile-Diagramme und Informationen nden Sie
außerdem unter: www.crown-tools.com�
Transport des Elektrowerkzeuges
•Während des Transports darf kategorische kein me-
chanischer Druck auf die Verpackung ausgeübt wer-
den�
•Beim Abladen / Auaden ist es unzulässig, irgendei-
ne Technologie zu verwenden, die auf dem Grundsatz
der befestigenden Verpackung beruht�
Umweltschutz
Rohstoffrückgewinnung statt Müllent-
sorgung.
Elektrowerkzeug, Zubehör und Verpackung
zur umweltfreundlichen Entsorgung tren-
nen�
Zum sortenreinen Recycling sind Kunststoffteile ge-
kennzeichnet�
Diese Anleitung ist aus chlorfrei gefertigtem Recycling-
Papier hergestellt�
Änderungen vorbehalten.

15
English
Noise information
Always wear ear protection if the sound
pressure exceed 85 dB(A).
Declaration of conformity
We declare under our sole responsibility that the
product described under "Power tool specications"
is in conformity with all relevant provisions of the di-
rectives 2006/42/EC including their amendments and
complies with the following standards:
EN 62841-1:2015+A11,
EN IEC 62841-2-6:2020+A11,
AfPS GS 2019:01 PAK�
Certication Wu Cunzhen
manager
Merit Link International AG
Stabio, Switzerland, 02�08�2023
WARNING - To reduce the risk of injury,
user must read instruction manual!
General safety rules
WARNING! Read all safety warnings, in-
structions, illustrations and specications
provided with this power tool. Failure to fol-
low the warnings and instructions may result in electric
shock, re and / or serious injury.
Save all warnings and instructions for future refer-
ence.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operat-
ed (cordless) power tool�
Work area safety
•Keep work area clean and well lit. Cluttered or
dark areas invite accidents�
•Do not operate power tools in explosive atmos-
pheres, such as in the presence of ammable liq-
uids, gases or dust. Power tools create sparks which
may ignite the dust or fumes�
•Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to lose
control�
Electrical safety
•Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Un-
modied plugs and matching outlets will reduce risk
of electric shock�
•Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded�
•Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the risk
of electric shock�
Power tool specications
Hammer CT18221
Power tool code [220-240 V ~50/60 Hz] see page 7
Rated power [W] 950
Power output [W] 670
Amperage at voltage 220-240 V [A] 3�2
Impact rate [min-1]4300
Single impact power [J] 5
Chuck type SDS-PLUS
Weight [kg]
[lb] 3,9 8�6
Safety class
Sound pressure [dB(A)] 99
Acoustic power [dB(A)] 104
Weighted vibration [m/s2]18,1

16
English
•Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock�
•When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of elec-
tric shock�
•If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk
of electric shock� NOTE! The term "residual current
device (RCD)" may be replaced by the term "ground
fault circuit interrupter (GFCI)" or "earth leakage circuit
breaker (ELCB)"�
•Warning! Never touch the exposed metal surfaces
on gearbox, shield, and so on because touching metal
surfaces will be interfered with the electromagnetic
wave, thus causing potential injury or accidents�
Personal safety
•Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A
moment of inattention while operating power tools may
result in serious personal injury�
•Use personal protective equipment. Always
wear eye protection. Protective equipment such as
dust mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries�
•Prevent unintentional starting. Ensure the
switch is in the off-position before connecting to
power source and / or battery pack, picking up or
carrying the tool. Carrying power tools with your n-
ger on the switch or energising power tools that have
the switch on invites accidents�
•Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left at-
tached to a rotating part of the power tool may result
in personal injury�
•Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations�
•Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts�
•If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of dust
collection can reduce dust-related hazards�
•Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles� A careless action can cause
severe injury within a fraction of a second�
•Warning! Power tools can produces an electromag-
netic eld during operation. This eld may under some
circumstances interfere with active or passive medical
implants� To reduce the risk of serious or fatal injury,
we recommend persons with medical implants to con-
sult their physician and the medical implant manufac-
turer before operating this power tool�
Power tool use and care
•The persons with lowered psychophysical or men-
tal aptitudes as well as children can not operate the
power tool, if they are not supervised or instructed
about use of the power tool by a person responsible
for their safety�
•Do not force the power tool. Use the correct
power tool for your application� The correct power
tool will do the job better and safer at the rate for which
it was designed�
•Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired�
•Disconnect the plug from the power source
and / or the battery pack from the power tool be-
fore making any adjustments, changing accesso-
ries, or storing power tools� Such preventive safety
measures reduce the risk of starting the power tool
accidentally�
•Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users�
•Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool's op-
eration. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools�
•Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control�
•Use the power tool, accessories and tool bits
etc. in accordance with these instructions, taking
into account the working conditions and the work
to be performed. Use of the power tool for operations
different from those intended could result in a hazard-
ous situation�
•Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations�
•Note that when you operate a power tool, please
hold the auxiliary handle correctly, which is helpful
when controlling the power tool� Therefore, proper
holding can reduce the risk of accidents or injuries�
Service
•Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power tool
is maintained�
•Follow instruction for lubricating and changing ac-
cessories�
Special safety warnings
•Wear ear protectors. Exposure to noise can cause
hearing loss�
•Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury�
•Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live" and
could give the operator an electric shock�

17
English
Notice the supply power voltage: in power con-
nection, be sure to note whether the power supply
voltage is the same as that labeled on the tool name-
plate� When the power supple voltage is higher than
the voltage applicable to the tool, an accident will
happens to the user and meanwhile the tool itself will
be destroyed� Therefore, in case of the failure to con-
rm the power supply voltage, never plug in arbitrar-
ily� On the contrary, when the power supply voltage
is lower than that needed for the tool, the motor will
be damaged�
Safety guidelines during power tool
operation
All instructions have to be read� In case of
using the machine not in accordance with
the following provisions, electric shock, re
or serious injury may occur�
•Check that the chisel has been clamped in proper
position or not prior to operation�
•Power tool working will generate vibration and you
should carefully conrm that screws in different places
still are tightened or not prior to operation�
•Wear blinder in operation to protect eyes�
•Maintain the keenness of the chisel so as to achieve
the optimum and safest efciency.
•When replace or assemble the accessories, the op-
eration must follow the instructions of the accessory
strictly�
•If the productor has any problems, you must not try
to repair personally, please take it to the local assigned
maintenance center for inspection�
•Fix the workpiece as far as possible� The workpiece
shall be xed with xing device or pincer pliers, which
shall be fastness than holding the piece in hand�
•Before powered on, the switch must be conrmed in
"off" position; before you put down the power tool, it must
be turned off and the power plug must be pulled out�
•When the accessory is totally static, then the power
tool can be put down�
•Never let the power wire touch the chisel or sur-
rounding parts in operation, or the power wire may be
damaged� The power tool with broken wires must not
be used� If the power wire is damaged in the work-
ing, then the damaged wire must not be touched, and
the plug must be pulled out immediately� The dam-
aged wire shall increase the danger of user's electric
shock�
•Chiseling walls, oors or on similar occasions, pay
attention to keep away from gas, tap water pipeline
and electric wire and operating tools in those places
shall keep away from touching metal parts� The appro-
priate detector shall be used so as to nd out the loca-
tion of the concealed power wire� Or you can require
the relevant data from the local power supply entity�
The wires that are damaged shall result in the re and
electric shock� The damaged gas pipe will resulted in
the explosion� If the water pipe is damaged, the prop-
erty loss will be caused�
•If the accessory installed on the power tool gets
clamped, the power tool must be turned off immedi-
ately and stay calm� At the time, the power tool will
generate ultra-high reaction torque, and result in the
return stroke� The accessory installed on the power
tool is easy to be clamped, like: the power tool is in
hypercharge, or the accessory installed on the power
tool inclines in the workpiece�
•The concealed electric wire or the power wire of the
power tool may be cut off in operation, and then the in-
sulated handle must be held to operate the power tool�
If the power tool contacts the charged circuit, then the
metal parts on the power tool shall conduct electricity,
and the operator may have electric shock�
•Two handles of the productor must be held with both
hands tightly in operation, and the base must be sta-
ble� Both hands can hold the power tool stably; one
hand operation must be avoided�
•Only when you wear gloves then you can touch the
chisel, it will be hot in operation, and it is easy to get
burn� Never immediately touch the chisel or parts around
it upon the end of work, for those parts will be scalding
and scald your skin� Wear gloves and middle rest can re-
duce the vibration and the injury to the hands and arms�
•Hands and body must not be placed between the
power tool and the wall or column so as to prevent the
power tool from ying off when the chisel gets blocked.
•In case using extended power wire, please use dou-
ble insulation power wire with the same specication
as the power tool�
•Avoid stopping an power tool motor when loaded�
•Never remove any chips or fragments with your
power tool's motor running�
•Never change the chisel design or use attachments
and appliances, which are not recommended for your
power tool�
•When working, never press the power tool too hard,
as this might lead to the chisel seizing and motor over-
loading�
•Avoid the chisel seizing in the material worked in�
If this happens, do not try to release them with your
power tool motor� It may damage the motor�
•Never force out the chisels stuck in the material you
are working on with a hammer or other objects the
chipped off metal particles may harm both the operator
and the persons who are nearby�
•Avoid overheating your power tool, when using it for
a long time�
•During operation, especially on slippery or uneven
surfaces as well as when working near cliffs, slopes,
or at elevated conditions, it is necessary to exclude the
possibility of falling of both the operator and the power
tool (fencing structures or preventers must be used)�
•In the course of the operations related to the destruc-
tion of building structures, it is necessary to perform the
correct assessment of the impact of such operations
and to take necessary safety measures� For example,
choose the correct place for work and consider escape
routes depending on the debris falling direction�
Warning: the chemical substances con-
tained in dust generated in sanding, cut-
ting, sawing, grinding, drilling and other
construction industry activities may
result in cancer, congenital deciency or be harm-
ful to the fertility. The ion of some chemical substanc-
es shall be:
•before any repair and replacement work to
the machine, the power plug must be pulled out
firstly;
•the transparent two silicon oxide and other ma-
sonry products in the wall bricks and cement; the
chromium arsenic (CCA) in wood with chemical
treatment� The harm degree of these substances
shall depend on the frequent degree of you carrying

18
English
out these works� If you want to reduce the contact
with these chemical substances, please work in the
place with ventilation and you shall use the appli-
ances with safety certicates (such as the dust mask
designed with tiny dust lter).
Symbols used in the manual
Following symbols are used in the operation manual,
please remember their meanings� Correct interpreta-
tion of the symbols will allow correct and safe use of
the power tool�
Symbol Meaning
Hammer
sections marked gray - soft
grip (with insulated surface)�
Serial number sticker:
CT ��� - model;
XX - date of manufacture;
XXXXXXX - serial number�
SDS PLUS (chuck or acces-
sory shank type)�
Read all safety regulations
and instructions�
Wear safety goggles�
Wear ear protectors�
Wear a dust mask�
Disconnect the power tool
from the mains before instal-
lation or adjustment�
Risk of damage to hidden
wiring or household service
lines�
Movement direction�
Symbol Meaning
Rotation direction�
Locked�
Unlocked�
Double insulation / protec-
tion class�
Attention� Important�
A sign certifying that the
product complies with es-
sential requirements of the
EU directives and harmo-
nized EU standards�
Wear protective gloves�
Do not dispose of the power
tool in a domestic waste
container�
Power tool designation
Power tools allow the following types of work to be per-
formed:
• gouging of niches and openings in walls and oor
structures;
•demolition of building structures (brick- or stone-
work, monolithic concrete, etc�);
•cracking or loosening of various materials or pave-
ments (concrete, asphalt, paving stones, soil with the
inclusion of gravel, ice, etc�);
•chipping of ice, clay, etc�
Some of the above types of operations require special
accessories that are not included in the delivery scope
and not described in this manual�
Power tool components
1 Chuck SDS PLUS
2 Dust protection casing
3 Fixing bush
4 Вush for xing the position of the chisel
5 Additional handle *
6 Ventilation slots
7 Cap
8 On / off switch
9 Power indicator
10 Tube with lubricant *
11 Flange wrench *

19
English
* Optional extra
Not all of the accessories illustrated or described
are included as standard delivery.
Installation and regulation of power tool
elements
Before carrying out any works on the power tool it
must be disconnected from the mains.
Do not draw up the fastening elements
too tight to avoid damaging the thread.
Additional handle (see g. 1)
Always use the additional handle 5when operating�
Additional handle 5may be positioned as deemed
comfortable by the user�
•Loose additional handle 5 as shown in g. 1.1.
•Place additional handle 5in desired position (see
g. 1.2).
•Tighten additional handle 5 as shown in g. 1.3.
Mounting / replacement of chisel (see g. 2)
•Before installing the borer (chisel), clean it and lubri-
cate the shank with a thin layer of oil�
•Move the xing bush 3back and hold it in this
position (see g. 2.1).
•Mount / replace the chisel (see g. 2.2)�
•Release the xing bush 3 (see g. 2.3).
•Test the chisel xing by trying to remove it from
chuck 1 (SDS PLUS)�
Gloves are to be used when removing the
accessory from chuck 1 (SDS PLUS), as
the chisel may be dangerously hot after
long using.
Mounting / replacement of dust protection casing
(see g. 3)
Dust protection casing 2 prevents the dust
from entering the SDS PLUS chuck. Never
use your power tool with a damaged dust
protection casing 2 - if damaged, it must
be immediately replaced. You can either do it on
your own, or contact the CROWN service center.
•Move xing bush 3back and hold it in that position
(see g. 3.1).
•Pull dust protection casing 2, and remove it (see
g. 3.2).
•Install a new dust protection casing 2 (see g. 3.3).
•Release xing bush 3 (see g. 3.4).
Initial operating of the power tool
•Always use the correct supply voltage: the power
supply voltage must match the information quoted on
the power tool identication plate.
•The power tool is supplied properly lubricated and
ready for use�
•A new power tool needs some time for its parts to
run in before a full load operation� The run-in period
duration is about 5 hours of operation�
•The gear lubrications require a short time to get
warm� Depending on the ambient temperature this
period of time can alter within the range of approxi-
mately 15 s (at ambient temperature of 32°С) up to 2
minutes (at ambient temperature of 0°С).
Switching the power tool on / off
Switching on:
Press and hold on / off switch 8�
Switching off:
Release the on / off switch 8�
Design features of the power tool
Chisel rotation (see g. 4)
Chisel rotation allows to set the chisel in a comfortable
position for chiselling works�
•Move forward the bush 4 (see g. 4.1).
•Rotate the bush 4to set chisel in a comfortable
position for chiselling works (see g. 4.2).
•Move backward the bush 4 (see g. 4.3).
Vibration protection system
The vibration protection system is design to reduce vi-
bration impact (during operation) on the operator�
Power indicator
Power indicator 9is on when the power tool is con-
nected to the mains and is ready to be switched on�
Recommendations on the power tool
operation
Wear thick soft gloves when working to
reduce vibration impact on your body.
•When working, make sure to properly adjust the
working accessory to the material being processed:
not too close to the edge as the power tool will need
to be displaced often, but not too far as the accessory
can get stuck in the material being processed�
•Press the power tool while holding it tightly with both
hands� Do not use excessive force: the energy of the
percussion mechanism is enough for the effective per-
formance�
•Avoid the excessive penetration of the working ac-
cessory into the material being processed (for exam-
ple, when loosening the soil or in the course of the
building structures destruction) as the working acces-
sory may become stuck�
•If the working accessory becomes stuck in the ma-
terial during the operation, do not attempt to free it
with the use of the power tool as a lever as the power
tool can be damaged� Remove the power tool from
the jammed accessory� Continue the operation with
the use of another accessory in order to release the
jammed one� Note: it is strictly prohibited to knock
out the jammed working accessories or to swing it

20
English
and to try to extract it with the use of foreign tools
or objects (pieces of pipe, winches, jacks, etc.).
Power tool maintenance / preventive
measures
Before carrying out any works on the power tool it
must be disconnected from the mains.
Power tool lubrication
The power tool lubricant quantity has to be checked on
a regular basis after every 60 hours of operation, as
well as after replacing the carbon brushes� In order to
do that, use ange wrench 11 to release cap 7, check
the lubricant quantity and add it, if needed� Use special
grease from tube 10� Attention: do not add grease
more than 30g; otherwise the power tool will be
not function properly. It is recommended that the
gears of power tools be greased with a special
lubricant for gears - other types of lubricants will
harm the power tool.
Using the power tool without grease or
with insufcient grease volume is pro-
hibited as this may lead to the power tool
being broken down or can void your right
for warranty repair.
Cleaning of the power tool
An indispensable condition for a safe long-term exploi-
tation of the power tool is to keep it clean� Regularly
ush the power tool with compressed air thought the
ventilation slots 6�
After-sales service and application service
Our after-sales service responds to your questions
concerning maintenance and repair of your product as
well as spare parts� Information about service centers,
parts diagrams and information about spare parts can
also be found under: www.crown-tools.com�
Transportation of the power tools
•Categorically not to drop any mechanical impact on
the packaging during transport�
•When unloading / loading is not allowed to use any
kind of technology that works on the principle of clamp-
ing packaging�
Environmental protection
Recycle raw materials instead of dispos-
ing as waste.
Power tool, accessories and packaging
should be sorted for environment-friendly
recycling�
The plastic components are labelled for categorized
recycling�
These instructions are printed on recycled paper man-
ufactured without chlorine�
The manufacturer reserves the possibility to introduce changes.
