CSL MiniAir User manual

QUICK GUIDE &
INSTRUCTION MANUAL
GUÍA RÁPIDA Y MANUAL DE INSTRUCCIONES
KURZANLEITUNG & BEDIENUNGSANLEITUNG
GUIDA RAPIDA e ISTRUZIONI PER L’USO
GUIA RÁPIDA E MANUAL DE INSTRUÇÕES
GUIDE RAPIDE ET MANUEL D’UTILISATION
MiniAir

2
At CSL we give you the right tools for
maximum support and minimum hassle.
It’s service that’s built around you.
csl-group.com/installer
INSTALLING
CONFIDENCE
24/7 HELP DESK LIVE CHAT TRAINING VIDEOS COVERAGE MAPS APPS
CSL10709_PSI_Back_Cover_Ad_AW.indd 1 28/08/2018 10:12

3

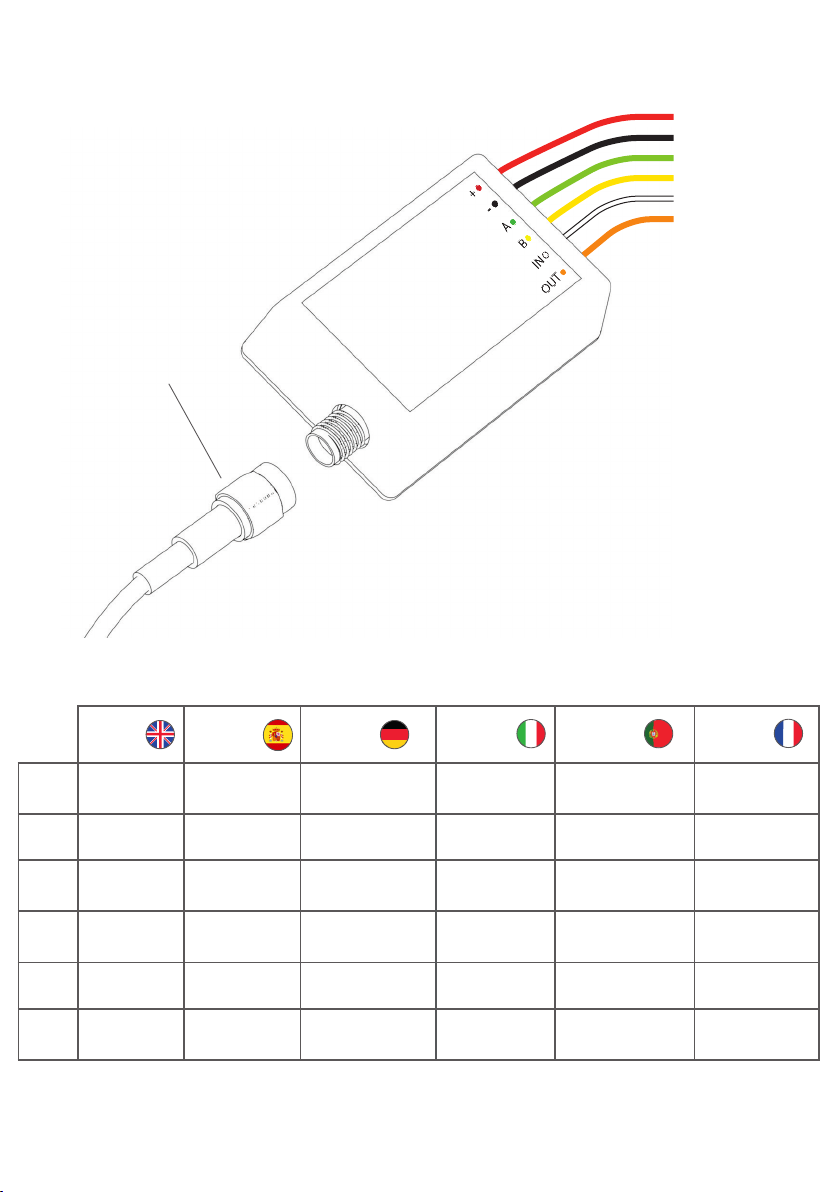

Figure 1 - MiniAir
1
2
3
4
5
6
Twist to fit
Girar para conectar
Drehen, um zu befestigen
Avvitare per montare
Torcer para encaixar
Tourner pour connecter
English Español Deutsch Italiano Português Français
112v DC Power
Supply
Fuente de
alimentación de
12 VCC
12V DC Netzteil Alimentazione
CC 12v
Fonte alimentação
12 V CC
Alimentation
électrique 12 V CC
2Ground Tierra Zum Erden Terra Terra Terre
3A - to panel’s
Digi-Modem
A - Comunicador
telefónico del
panel
A – zum Digitale
Modem des Panels
A - al Digi-Modem
del pannello
A - para o Digi-
Modem do painel
A - vers le Modem
Digi du panneau
4B - to panel’s
Digi-Modem
B - Comunicador
telefónico del
panel
B – zum Digitale
Modem des Panels
B - al Digi-Modem
del pannello
B - para o Digi-
Modem do painel
B - vers le Modem
Digi du panneau
5To Armed Status
Output
salida estado
armado
Zum Statusausgang
„Scharfgeschaltet“
All’uscita stato
attivato
Para a saída do estado
armado
Vers la sortie statut
Armé
6To Keyswitch
Zone
zona armado de
llave
Zum
schlüsselschalterzone
Alla zona
dell’interruttore a
chiave
Para a zona de chave Vers la zone de
l’interrupteur à clé

4 5
English Español Deutsch Italiano Português Français
Dimensions
30mm (h) X 45mm (w) X 15mm (d)
Dimensiones
30 mm (Al.) x 45 mm (An.) x 15
mm (Pr.)
Abmessungen
30mm (H) x 45mm (B) x 15mm (T) Dimensioni
30 mm (A) x 45 mm (L) x 15
mm (P)
Dimensões
30 mm (a) X 45 mm (l) X 15 mm (p) Dimensions
30mm (h) X 45mm (l) X 15mm (p)
Weight
25g excluding aerial
Peso
25g Sin antena
Gewicht
25g ohne Antenne
Peso
25 g antenna esclusa
Peso
25 g, Sem antena
Poids
25g sans antenne
Temperature
-20C to +60C transit Temperatura
-20 °C a +60 °C
Temperatur
-20 °C bis +60 °C Durchgang
Temperatura
Da -20 °C a + 60 °C
Temperatura
-20 ºC a +60 ºC em movimento
Température
-20C à +60C en transit
Humidity
0 - 80% non - condensing Humedad
0 a 80% sin condensación
Luftfeuchtigkeit
0 - 80 % nicht kondensierend
Umidità
0- 80% senza condensa
Humidade
0–80% sem condensação
Humidité
0 - 80% sans condensation
Mounting
Any orientation
Montaje
Cualquier orientación
Montage
Beliebige Ausrichtung
Montaggio
Qualsiasi orientamento
Montagem
Qualquer orientação
Montage
N’importe quelle orientation
Warranty
2 years
Garantía
2 años
Gewährleistung
2 Jahren
Garanzia
2 anni
Garantia
2 anos
Garantie
2 ans
Power Requirement
9.0 v - 30.0 v (DC)
Requisitos de alimentación
eléctrica
9,0 V a 30,0 VCC
Strombedarf
9,0 V - 30,0 V (DC)
Requisiti alimentazione
9.0 v - 30.0 v (CC)
Potência necessária
9,0 V–30,0 V (CC)
Tension d’alimentation
9.0 v - 30.0 v (CC)
Current Consumption
Quiescent = 15 mA
Signalling = 200 mA
Consumo de corriente
En reposo = 15 mA
Comunicando = 200 mA
Stromverbrauch
Ruhestrom = 15 mA
Signalgebung = 200 mA
Consumo energia elettrica
Quiescente = 15 mA
mA Segnalazione = 200 mA
Consumo de corrente
Quiescente = 15 mA
Em sinalização = 200 mA
Consommation
En veille = 15 mA
En émission = 200 mA
Radio Path
GPRS
Vía de radio
GPRS
Funkstrecke
GPRS
Percorso radio
GPRS
Faixa de rádio
GPRS
Trajet radio
GPRS
Aerial
50 ohm (nominal)
on MMCX socket
Antena
50 ohm (nominal)
on MMCX socket
Antenne
50 ohm (nominal) auf
MMCX-Buchse
Antenna
50 ohm (nominale)
su presa MMCX
Antena
50 ohm (nominal)
on MMCX socket
Antenne
50 ohm (nominal)
sur socket MMCX
CIE interconnections
1 Digital Input, 1 Digital Output,
Analogue (Dial Capture)
Interconexiones CIE
1 entrada digital, 1 salida digital,
analógico (Módem captura))
CIE-Verbindungen
1 Digitaleingang, 1 Digitalausgang,
Analog (Dial Capture)
Interconnessioni CIE
1 ingresso digitale, 1 uscita
digitale, analogica
(Dial Capture)
Interligações CIE
1 entrada digital, 1 saída digital,
analógica (Dial Capture)
Interconnexions CIE
1 Entrée, 1 Sortie numérique,
Analogique
RCT protocols
Fast Format, SIA & Contact ID
Protocolos RCT
Fast Format, SIA y Contact-ID
RCT-Protokolle
Fast Format, SIA & Contact ID
Protocolli RCT
Fast Format, SIA e Contact ID
Protocolos RCT
Fast Format, SIA e Contact ID
Protocoles RCT
Fast Format, SIA et Contact ID
User serviceable parts
There are no user serviceable parts
within MiniAir
Piezas de servicio del usuario
No hay piezas de servicio del
usuario en el interior de MiniAir
Vom Benutzer zu wartende
Teile
MiniAir enthält keine Benutzer
wartungsfähig teilen
Parti riparabili dall’utente
All’interno di MiniAir non
sono presenti parti riparabili
dall’utente
Peças reparáveis pelo
utilizador
O MiniAir não possui peças
reparáveis pelo utilizador
Pièces pouvant être réparées
par l’utilisateur
Aucune pièce du MiniAir ne peut
être réparée par l’utilisateur
Standards
Suitable for use in alarm systems
complying to: EN50136-1:2012
SP1
ATS Classification: EN50136-1-
1:1998 ATS 1/Grade 2
Estándares
Apropiado para su uso en
sistemas de alarma que cumplen:
EN50136-1:2012 SP1
Clasificación ATS EN50136-1-
1:1998 ATS 1 / Grado 2
Normen
Geeignet für den Einsatz
in Alarmsystemen, die den
Anforderungen der folgenden
Norm entsprechen: EN50136-
1:2012 SP1 ATS-Klassifizierung:
Standard
Prodotto adatto per l’uso in
sistemi di allarme conformi agli
standard: EN50136-1:2012 SP1
Classificazione ATS: EN50136-
1- 1:1998 ATS 1/Grade 2
Normas
Adequado para o uso em sistemas
de alarme em conformidade com
a norma: EN50136-1:2012 SP1
Classificação ATS: EN50136-1-
1:1998 ATS 1/Grau 2
Normes
Pour une utilisation dans les
systèmes d’alarme conformes à :
EN50136-1:2012 SP1
Classification ATS : EN50136-1-
1:1998 ATS 1/Grade 2
SPECIFICATIONS / ESPECIFICACIONES / SPEZIFIKATIONEN / CARACTÉRISTIQUES / ESPECIFICAÇÕES / CARACTÉRISTIQUES

6
This section provides basic information to enable you to install and commission the MiniAir quickly.
Before installation or testing, the ARC should be contacted and system placed on test.
STEP 1. WIRING
1. Power panel down
2. Wire as per diagram on Page 3
3. Connect aerial
4. LED will show connection status
STEP 2. DIAL CAPTURE
For panels with PSTN Modems:
a. Configure PSTN dialler of alarm panel – refer to manufacturer’s guide
b. Select DTMF (tone dialling)
c. Select signalling format: Fast Format / Contact ID / SIA
d. Enter any PSTN receiver telephone number (ie 01)
e. Enter any 4 Digit chip/account number (ie 1234)
When using Fast Format, the MiniAir Installer App and My Home Alarm App are predefined with a standard Fast
Format channel configuration. Please programme the below within your control panel:
QUICK GUIDE
PIN CHANNEL
1Fire
2Panic
3Intruder
4Open/Close
5Fault
6Bypass
7Confirmed Alarm
8Tamper
STEP 3. BELL OUTPUT
For older panels with a bell output, please only use the below method to trigger an alarm:
a. Configure bell/siren output of alarm panel – refer to manufacturer’s guide
b. Wire the bell trigger to the MiniAir input (IN – white cable)
c. Download the MiniAir Installer App for Android/iOS
d. Please contact CSL to obtain log in credentials to the MiniAir Installer App & select device by serial
number/ICCID
e. Enter Settings the select Advanced Settings
f. Depending on your panel configuration set Input pins as: General Alarm N.O./N.C.
English

7
STEP 5. REMOTE ARM AND DISARM
Firstly, configure the panel as below:
a. Configure a momentary/latching keyswitch – refer to manufacturer’s guide
b. Wire OUT (orange wire) to the momentary/latching keyswitch of the panel
c. Configure a programmable output from the panel to Activate (switch to ground) when the panel is
armed and to deactivate when disarmed – refer to manufacturer’s guide
d. Wire the programmable output to IN (white wire) on the MiniAir
Please note: A relay may be required when configuring a panel with a latching keyswitch
Secondly, configure the App:
a. Enable Open/Close reporting on the panel
b. Enable arming/disarming from the settings menu on the My Home Alarm App
c. Ask the customer to enter a remote pin of their choice
d. Arm/Disarm from the panel’s keypad within 2 minutes to complete synchronisation
STEP 4. END USER APP
a. Download the My Home Alarm App for Android/iOS
b. Login with credentials provided on the back of this quick guide
c. When logging in for first time change username and password. Then enter recovery email address
d. Within the App, select menu button and then settings option
e. Select notifications and adapt as per the on screen instructions
f. If you require remote arming/disarming follow step 5 of this guide
g. Provide a demo for your customer
TROUBLESHOOTING
If you have issues receiving events try the following settings of the panel:
Disable “Telephone line monitoring”
Disable “Wait for dial tone” option
Use “A” instead of “0” in the account number
If there is more than one partition, enter an account number for each partition. For certain panels you may
need to also specify an account number for the main partition (sometimes referred to as system number)
WARNINGS
Wiring should only be done when the unit is powered down
Ensure, once connected, the aerial is positioned outside the panel
SUPPORT
UK Tel: [phone]
Ireland Tel: [phone]
Email: [email protected]
Hours: 08.30 to 18.00 weekdays, 10.00 to 16.00 Saturday Visit www.csl-group.com for the latest copies of all manuals.

8
Esta sección ofrece información básica que le permitirá instalar y poner en marcha. MiniAir rápidamente.
Antes de hacer la instalación o pruebas, debe ponerse en contacto con la CRA y poner el sistema en pruebas.
PASO 1. CABLEADO
1. Apagar el panel
2. Cablear según diagrama, página 3
3. Conectar la antena
4. El LED mostrará el estado de la conexión
PASO 2. MÓDEM CAPTURA
Para paneles con módem RTC:
a. Configure el marcador RTC: del panel de alarma: consulte la guía del fabricante
b. Seleccione DTMF (marcación por tonos)
c. Seleccione el protocolo de comunicación: Fast Format / Contact ID / SIA
d. Ponga cualquier número de teléfono receptor RTC: (o sea 01)
e. Ponga cualquier número de 4 dígitos de abonado (ejem. 1234)
Al utilizar Fast Format, la App MiniAir Installer y la App My Home Alarm vienen predefinidas con una
configuración estándar de canal Fast Format. Por favor programe lo siguiente en su panel de control:
GUÍA RÁPIDA
PASO 3. SALIDA DE SIRENA
En el caso de paneles más antiguos, por favor utilice solo el método siguiente para activar una alarma:
a. Configure la salida de sirena del panel de alarma: consulte la guía del fabricante
b. Cablee la activación de la sirena a la entrada del MiniAir (IN - cable blanco)
c. Descargue la App MiniAir Installer para Android o iOS
d. Por favor póngase en contacto con CSL para obtener las credenciales de conexión para la App
MiniAir Installer App y seleccione el dispositivo por número de serie / ICCID
e. Entre en Configuración para seleccionar Configuración avanzada
f. Dependiendo de la configuración de su panel, ponga las patillas de entrada como: Alarma general
N.A. / N.C.
Español
PIN CANAL
1Fuego
2Pánico
3Intrusión
4Armado / Desarmado
5Fallo
6Anulación
7Alarma confirmada
8Tamper

9
SOPORTE
Tel en España: [phone]
Emailt: [email protected]
Horas: 08.30 a 17.30 entre semana, 08.00 a 15.00 los
viernes
Visite www.csl-group.com para consultar las últimas versiones
de los manuales.
PASO 5. ARMADO Y DESARMADO REMOTO
Lo primero, configure el panel como se indica a continuación:
a. Configure una zona de armado por llave momentáneo / enclavado: consulte la guía del fabricante
b. Conecte OUT (cable naranja) al interruptor de llave momentáneo / enclavado del panel
c. Configure una salida programable desde el panel para activar (conexión a tierra) cuando el panel
esté armado y para desactivar cuando esté desarmado - consulte la guía del fabricante
d. Conecte la salida programable a IN (cable blanco) en el MiniAir
Tenga en cuenta: Es posible que necesite un relé al configurar un panel con una zona de
armado por llave enclavado. En segundo lugar, configure la App:
a. Active comunicar Armado / Desarmado en el panel
b. Active armado / desarmado en el menú de configuración en la App My Home Alarm
c. Pida al cliente que ponga un PIN remoto que él elija
d. Arme y desarme desde el teclado del panel con 2 minutos de espera para completar la sincronización
PASO 4. APP DE USUARIO FINAL
a. Descargue la App My Home Alarm para Android o iOS
b. Conéctese con las credenciales proporcionadas en la parte posterior de esta guía
c. Cuando se conecte por primera vez, cambie el nombre de usuario y la contraseña. A continuación
ponga la dirección de un correo electrónico de recuperación
d. En la App seleccione el botón de menú y luego la opción de ajustes
e. Seleccione las notificaciones y haga la adaptación según las instrucciones indicadas en pantalla
f. Si necesita un armado / desarmado remoto, siga el paso 5 de esta guía
g. Haga una demo a su cliente
SOLUCIÓN DE PROBLEMAS
Si tiene problemas para recibir eventos, pruebe la siguiente configuración del panel:
Desactivar «Monitorización de línea telefónica»
Desactivar la opción «Esperar tono de marcado»
Use «A» en lugar de «0» en el número de abonado
Si hay más de una partición, ponga un número de abonado para cada partición. Con determinados paneles,
es posible que también deba especificar un número de cuenta para la partición principal (a veces denominado
número de sistema)
ADVERTENCIAS
El cableado solo debe hacerse cuando la unidad está apagada.
Asegúrese, una vez conectada, que la antena esté posicionada fuera del panel

10
In diesem Abschnitt finden Sie die grundlegenden informationen zur schnell installation und inbetriebnahme
Ihres MiniAir.
Bevor Sie ihre die Installation und Test ausführen, sollen Sie Kontakt mit die ARC machen und das System auf
„Test“ gesetzt werden.
SCHRITT 1. VERDRAHTUNG
1. Das Power-Panel ausgeschaltet
2. Verdrahtung gemäß Diagramm auf Seite 3
3. Schließen Sie die Antenne an
4. Die LED zeigt den Verbindungsstatus an
SCHRITT 2. DIAL CAPTURE
Für Panels mit Telefonanschluss PSTN:
a. Konfigurieren Sie das Telefonanschluss PSTN-Modems-Wählgerät des Alarm-Panels – siehe
Herstellerhandbuch
b. Wählen Sie DTMF (Tonwahl) aus
c. Wählen Sie das Signalgebungsformat aus: Fast Format/Contact ID/SIA
d. Geben Sie eine beliebige Telefonnummer des öentliches Telefonnetz-Modems-Empfängers ein (z.
B. 01)
e. Geben Sie eine beliebige 4-stellige Chip-/Kontonummer ein (z. B. 1234)
Wenn Sie nutzen Fast Format, die MiniAir Installer-App und die My Home Alarm-App mit ein Standard Fast
Format Kanalkonfiguration vordefiniert ist. Bitte programmieren Sie das Folgende darunter in Ihrem Control
Panel:
KURZANLEITUNG
SCHRITT 3. KLINGELAUSGANG
Verwenden Sie bei älteren Panels mit Klingelausgang bitte nur die folgende Methode, um einen Alarm
auszulösen:
a. Konfigurieren Sie den Klingel-/Sirenenausgang des Alarm-Panels – siehe Herstellerhandbuch
b. Verdrahten Sie den Klingelauslöser mit dem MiniAir-Eingang (IN – weißes Kabel)
c. Laden Sie die MiniAir Installer-App für Android/iOS herunter
d. Nehmen Sie Kontakt mit CSL auf, um Zugangsdaten für die MiniAir Installer-App zu erhalten und das
Gerät nach Seriennummer/ICCID auszuwählen
e. Geben Sie die Einstellungen unter „Erweiterte Einstellungen“ ein
f. Stellen Sie, je nach Panel-Konfiguration die Eingangs-Pins, als: Allgemeiner Alarm N.O./N.C.
(Schließer-/Önerkontakt) ein
Deutsch
PIN - Kode KANAL
1Feuer
2Panik
3Eindringling
4Önen/Schließen
5Fehler
6Umgehen
7Bestätigte Alarm
8Manipulieren

11
SCHRITT 5. REMOTE-SCHARF-/UNSCHARFSCHALTUNG
Konfigurieren Sie zunächst das Panel wie darunter:
a. Konfigurieren Sie einen kurzzeitigen/arretierenden Schlüsselschalter – siehe Herstellerhandbuch
b. Verbinden Sie den Ausgang (OUT, orangefarbener Draht) mit dem kurzzeitigen/arretierenden
Schlüsselschalter des Panels
c. Aus des Panels, Konfigurieren Sie einen programmierbaren Ausgang, um zum aktivieren (Schalter
zum Erden) wenn das Panel scharfgeschaltet ist und deaktivieren wenn unscharfgeschaltet ist –
siehe Herstellerhandbuch
d. Verbinden Sie den programmierbaren Ausgang mit dem Eingang (IN, weißer Draht) am MiniAir
Bitte Sie beacten: Bei der Konfiguration eines Panels mit einem arretierenden Schlüsselschalter kann ein Relais
erforderlich sein.
Zweitens, konfigurieren Sie die App:
a. Aktivieren Sie auf dem Panel die Berichtsfunktion „Önen/Schließen“
b. Aktivieren Sie die Scharf-/Unscharfschaltung über das Einstellungsmenü der My Home Alarm-App
c. Fragen Sie den Kunden an, einen Remote-Pin seiner Wahl einzugeben
d. Führen Sie die Scharf-/Unscharfschaltung innerhalb von 2 Minuten über die Tastatur des Panels aus,
um die Synchronisation abzuschließen
SCHRITT 4. ENDBENUTZER-APP
a. Laden Sie die My Home Alarm-App für Android/iOS herunter
b. Melden Sie mit den Zugangsdaten auf der Rückseite dieser Kurzanleitung an
c. Wenn Sie sich zum ersten Mal anmelden, ändern Sie den Benutzernamen und das Passwort. Geben
Sie dann die E-Mail-Adresse zur Wiederherstellung ein
d. Wählen Sie auf der App die Menütaste und dann die Option „Einstellungen“
e. Wählen Sie „Benachrichtigungen“ und konfigurieren gemäß den Anweisungen auf dem
Bildschirm
f. Wenn Sie Remote-Scharf-/Unscharfschaltung benötigen, befolgen Sie Schritt 5 dieser Anleitung.
g. Führen Sie eine Demo für ihren kunden durch
FEHLERBEHEBUNG
Wenn Sie Probleme beim Empfangen von Ereignissen haben, versuchen Sie die folgenden Einstellungen des
Panels.
Deaktivieren Sie die Option „Überwachung der Telefonleitung“
Deaktivieren Sie die Option „Auf Wählton warten“
Verwenden Sie „A“ anstelle von „0“ in der Kontonummer
Wenn es mehr als eine Partition gibt, geben Sie eine Kontonummer für jede Partition ein. Bei etwas Panels
müssen Sie möglicherweise auch eine Kontonummer für die Hauptpartition angeben (manchmal auch als
Systemnummer bezeichnet).
WARNUNGEN
Die Verkabelung sollte nur bei ausgeschaltetem Gerät erfolgen
Vergewissern Sie sich, dass die Antenne nach dem Anschließen außerhalb des Panels
TECHNISCHE UNTERSTÜTZUNG
Tel: [phone]
E-mail: [e-mail]
Önungszeiten: Wochentags von 08.30 bis 18.00 Uhr, Samstag
von 10.00 bis 16.00 Uhr (Großbritannien)
Die aktuellen Ausgaben aller Handbücher finden Sie auf
www.csl-group.com
kongurieren

12
In questa sezione vengono fornite le informazioni di base necessarie a installare e attivare con rapidità il MiniAir.
Prima dell’installazione o della verifica, l’ARC deve essere contattato e il sistema deve essere sottoposto a una
prova.
PASSAGGIO 1. CABLAGGIO
1. Spegnere il pannello
2. Eseguire il cablaggio come indicato nello schema a Pagina 3
3. Collegare l’antenna
4. Il LED mostrerà lo stato del collegamento
PASSAGGIO 2. DIAL CAPTURE
Per i pannelli con modem PSTN:
a. Configurare il dialer PSTN del pannello dell’allarme - consultare la guida del produttore
b. Selezionare DTMF (tone dialling)
c. Selezionare il formato di segnalazione: Fast Format/Contact ID/SIA
d. Inserire un numero di telefono ricevitore PSTN (ad es. 01)
e. Inserire un numero chip/account di 4 cifre (ad es. 1234)
Con Fast Format, MiniAir Installer App e My Home Alarm App sono predefinite con una configurazione del
canale Fast Format standard. Programmare quanto segue nel pannello di controllo:
GUIDE RAPIDE
PASSAGGIO 3. USCITA CAMPANELLO
Per i pannelli più datati con un’uscita campanello, usare solo il metodo seguente per attivare un allarme:
a. Configurare l’uscita campanello/sirena del pannello di allarme - consultare la guida del produttore
b. Eseguire il cablaggio dell’attivatore del campanello con l’ingresso del MiniAir (IN - cavo bianco)
c. Scaricare la MiniAir Installer App per Android/iOS
d. Contattare CSL per ottenere le credenziali di accesso alla MiniAir Installer App e selezionare il
dispositivo mediante numero di serie/ICCID
e. Accedere alle Impostazioni quindi selezionare Impostazioni avanzate
f. A seconda della configurazione del pannello impostata immettere i pin come: Allarme generale
N.O./N.C.
Italiano
PIN CANALE
1Incendio
2Emergenza
3Intruso
4Apri/chiudi
5Guasto
6Bypass
7Allarme confermato
8Manomissione

13
PASSAGGIO 5. RATTIVAZIONE EDISATTIVAZIONE DA REMOTO
Per prima cosa, configurare il pannello come segue:
a. Configurare un interruttore a chiave temporaneo/a scatto - consultare la guida del produttore
b. Cablare l’uscita (OUT - cavo arancio) con l’interruttore con chiave temporaneo/enclavado del
pannello
c. Configurare un’uscita programmabile dal pannello su Attiva (interruttore a terra) quando il pannello è
attivo e su Disattiva quando il pannello è disattivato - consultare la guida del produttoret
d. Cablare l’uscita programmabile su IN (cavo bianco) sul MiniAir
Nota: Quando si eettua la configurazione con un interruttore a scatto potrebbe essere necessario un relè.
Successivamente
Configurare l’app:
a. Attivare Apri/chiudi segnalazione sul pannello
b. Abilitare attivazione/disattivazione dal menu delle impostazioni su My Home Alarm App
c. Chiedere al cliente di inserire un pin remoto di sua scelta
d. Attivare/disattivare dal tastierino del pannello entro 2 minuti per completare la sincronizzazione
PASSAGGIO 4. APP DELL’UTENTE FINALE
a. Scaricare la My Home Alarm App per Android/iOS
b. Accedere con le credenziali fornite sul retro di questa guida rapida
c. Dopo il primo accesso modificare il nome utente e la password. Quindi inserire l’indirizzo e-mail di
ripristino
d. All’interno dell’app, selezione il pulsante del menu e quindi l’opzione Impostazioni
e. Selezionare le notifiche e adattarle seguendo le istruzioni sullo schermo
f. Se si richiede l’attivazione/disattivazione da remoto, seguire il passaggio 5 della guida
g. Fornire una demo per il cliente
RISOLUZIONE DEI PROBLEMI
In caso di problemi nella ricezione degli eventi, provare le impostazioni seguenti del pannello:
Disattivare “Monitoraggio linea telefonica”
Disattivare l’opzione “Attendere per tono dial”
Usare “A” invece di “0” nel numero account
Se è presente più di una partizione, inserire un numero account per ogni partizione. Per alcuni pannelli
potrebbe essere necessario specificare un numero account per la partizione principale (a volte definito numero
di sistema)
AVVERTENZE
Il cablaggio deve essere eseguito solo quando l’unità è spenta
Assicurarsi, una volta eettuato il collegamento, che l’antenna sia posizionata al di fuori del pannello
ASSISTENZA
Telefono: [phone]
E-Post: [email protected]
Horaires: Dalle 08.30 alle 18.00 nei giorni feriali, dalle 10.00
alle 16.00 sabato (Regno Unito)
Visitare www.csl-group.com per le copie più aggiornate di
tutti i manuali.

14
Esta secção fornece informações básicas e rápidas para instalar e colocar em funcionamento o MiniAir.
Antes da instalação ou de quaisquer testes, a Central recetora de alarmes deve ser contactada e o sistema deve
ser testado.
PASSO 1. LIGAÇÕES
1. Desligue o painel
2. Ligue os fios conforme o diagrama na Página 3
3. Ligue a antena
4. O LED irá apresentar o estado da ligação
PASSO 2. DIAL CAPTURE
Para painéis com modems PSTN:
a. Configuração do transmissor PSTN do painel de alarme – consulte o manual do fabricante
b. Selecione DTMF (marcação por tom)
c. Selecione o formato de transmissão: Fast Format / Contact ID / SIA
d. Introduza qualquer número de telefone do recetor PSTN (por ex., 01)
e. Introduza qualquer chip/número de conta de 4 dígitos (por ex., 1234)
Ao utilizar o Fast Format, as aplicações MiniAir e My Home Alarm estão predefinidas com uma configuração do
canal Fast Format por padrão. Programe o seguinte no seu painel de controlo:
GUIA RÁPIDA
PASSO 3. SAÍDA DE SIRENE
Para os painéis mais antigos com uma saída de sirene, utilize apenas o método a seguir para acionar um
alarme:
a. Descarregue da saída de sirene do painel de alarme – consulte o manual do fabricante
b. Ligue o disparo da sirene à entrada do MiniAir (IN – cabo branco)
c. Descarregue a aplicação MiniAir para Android/iOS
d. Entre em contacto com a CSL para obter as credenciais de início de sessão na aplicação MiniAir e
selecione o dispositivo através do número de série/ICCID
e. Entre em Settings (Definições) e selecione Advanced Settings (Definições avançadas)
f. Dependendo da configuração do seu painel, defina os pinos de entrada como: Alarme geral NA/NF
Português
PINO CANAL
1Incêndio
2Pânico
3Intrusão
4Abrir/Fechar
5Avaria
6Desviar
7Alarme confirmado
8Sabotagem

15
PASSO 5. ARMAÇÃO E DESARMAÇÃO REMOTAS
Em primeiro lugar, configure o painel da seguinte forma:
a. Configuração de uma zona de chave em momêntaneo/fixo – consulte o manual do fabricante
b. Ligue o fio em OUT (fio laranja) a zona de chave momêntanea/fixa do painel
c. Configure uma saída programável do painel para Activate (Ativar) (muda a massa) quando o painel
está armado e para Deactivate (Desativar) quando está desarmado – consulte o manual do
fabricante
d. Ligue a saída programável em IN (fio branco) no MiniAir
Note: Ao configurar um painel com uma zona de chave, pode ser necessário um relé
Em segundo lugar, configure a aplicação:
a. Ative os comandos de abertura/fecho no painel
b. Ative a opção de armar/desarmar do menu de definições da aplicação My Home Alarm
c. Peça ao cliente que introduza um pin remoto à sua escolha
PASSO 4. APLICAÇÃO DO UTILIZADOR FINAL
a. Transfira a aplicação My Home Alarm para Android/iOS
b. Inicie sessão com as credenciais fornecidas na parte traseira deste guia rápido
c. Ao iniciar sessão pela primeira vez, altere o nome de utilizador e a palavra-passe. A seguir,
introduza o endereço de e-mail de recuperação
d. Na aplicação, selecione o botão Menu e, em seguida, a opção Settings (Definições)
e. Selecione Notifications (Notificações) e adapte conforme as instruções no ecrã
f. Caso pretenda armar/desarmar em remoto, siga o passo 5 deste guia
g. Faça uma demonstração ao seu cliente
RESOLUÇÃO DE PROBLEMAS
Se tiver problemas a receber eventos, tente as seguintes definições do painel:
Desative a opção “Telephone line monitoring” (Monitorização da linha telefónica)
Desative a opção “Wait for dial tone” (Aguardar tom de marcação)
Utilize “A” em vez de “0” no número de conta
Em caso de mais de uma partição, introduza um número de conta para cada partição. Para determinados
painéis, também poderá ser necessário especificar um número de conta para a partição principal (muitas vezes
referida como número do sistema)
AVISOS
A ligação só deve ser realizada com o aparelho desligado
Certifique-se de que, uma vez conectada, a antena esteja posicionada fora do painel
ASSISTÊNCIA TÉCNICA
Tel: [phone]
E-mail: [e-mail]
Horário: 08h30 às 18h00 durante a semana, 10h00 às
16h00 Sábado (Reino Unido)
Visite www.csl-group.com para obter as cópias mais
recentes de todos os manuais.

16
Cette section fournit des informations de base pour vous permettre une installation et une mise en service
rapides du MiniAir.
Avant installation ou test, il convient de contacter le centre de réception d’alarme et de configurer le système
en mode test.
ÉTAPE 1. CÂBLAGE
1. Coupez l’alimentation électrique du panneau
2. Eectuez le câblage conformément au diagramme de la Page 3
3. Connectez l’antenne
4. La LED indique le statut de la connexion
ÉTAPE 2. CAPTURE DE LIGNE
Pour les panneaux avec Modems RTC:
a. Configurez le transmetteur RTC du panneau d’alarme – consultez pour cela le manuel du
fabriquant de la centrale d’alarme.
b. Sélectionnez DTMF (composition de tonalité)
c. Sélectionnez le format de génération de signal : Fast Format / Contact ID / SIA
d. Saisissez un numéro de téléphone de récepteur RTC (p.ex. 01)
e. Saisissez un numéro de compte/puce à 4 chires (p.ex. 1234)
Lors de l’utilisation de Fast Format, les applications MiniAir et My Home Alarm sont préconfigurées avec des
canaux par défaut. Programmez les canaux suivants sur votre panneau de contrôle:
GUIDE RAPIDE
ÉTAPE 3. SORTIE SONNERIE
Pour les anciens panneaux avec sortie sirène, veuillez utiliser uniquement la méthode suivante pour déclencher
une alarme:
a. Configurez la sortie sonnerie/sirène du panneau d’alarme – consultez pour cela le manuel du
fabricant
b. Connectez le déclencheur de la sirène à l’entrée MiniAir (IN – câble blanc)
c. Téléchargez l’application MiniAir pour Android/iOS
d. Veuillez contacter CSL pour obtenir vos identifiants de connexion à l’application MiniAir et
sélectionner l’appareil par numéro de série/ICCID
e. Ouvrez les Réglages pour sélectionner les Réglages avancés
f. En fonction de la configuration de votre panneau, configurez les broches d’entrée comme suit :
Alarme générale N.O./N.F.
Français
BROCHE CANAL
1Feu
2Panique
3Intrus
4Ouvrir/Fermer
5Erreur
6Bypass
7Alarme Confirmée
8Sabotage

17
ÉTAPE 5. ARMEMENT ET DÉSARMEMENT À DISTANCE
Commencez par configurer le panneau comme suit:
a. Configurez un interrupteur à clé momentané ou permanent - consultez le manuel fabricant de votre
alarme
b. Connectez le câble OUT (orange) vers l’interrupteur à clé momentané ou permanent du panneau
c. Configurez une sortie programmable du panneau pour activer (commutation à la masse) lorsque
le panneau est armé et pour désactiver quand le panneau est désarmé – consultez pour cela le
manuel du fabricant de votre alarme
d. Connectez la sortie programmable vers le câble IN (blanc) du MiniAir
Remarque : Un relais peut être nécessaire pour configurer un panneau avec un interrupteur à clé permanent
Configurez ensuite l’application:
a. Activez les rapports Ouvrir/Fermer sur le panneau
b. Activez l’armement/le désarmement depuis le menu paramètres de l’application My Home Alarm
c. Demandez au client de saisir le code de son choix pour l’utilisation à distance
d. Armez/Désarmez depuis le clavier du panneau dans les 2 minutes pour finaliser la synchronisation
ÉTAPE 4. APPLICATION DE L’UTILISATEUR FINAL
a. Téléchargez l’application My Home Alarm pour Android/iOS
b. Connectez-vous à l’aide des identifiants indiqués au dos de ce guide rapide
c. Lors de votre première connexion, modifiez le nom d’utilisateur et le mot de passe par défaut.
Saisissez ensuite une adresse e-mail de récupération
d. Dans l’application, appuyez sur le bouton Menu puis sur Settings
e. Sélectionnez les notifications et configurez-les en suivant les indications qui apparaissent à l’écran
f. Suivez l’étape 5 de ce guide pour l’armement/le désarmement à distance
g. Proposez une démonstration à votre client
DÉPANNAGE
Si vous rencontrez des problèmes liés à la réception d’événements, essayez de configurer le panneau comme
suit
Désactivez “Telephone line monitoring”
Désactivez l’option “Wait for dial tone”
Utilisez « A » au lieu de « 0 » en tant que numéro de compte
S’il plus d’une partition est présente, saisissez un numéro de compte pour chaque partition. Pour certains
panneaux, il est possible que vous ayez à définir un numéro de compte pour la partition principale (parfois
appelé numéro de système)
AVERTISSEMENTS
Le câblage ne doit être eectué qu’après avoir mis l’unité hors tension
Vérifiez que l’antenne est bien située hors du panneau après l’avoir connectée
LES SECOURS
Téléphone: [phone]
E-Post: [email protected]
Heures: 08h30 à 18h00 en semaine, 10h00 à 16h00 le
samedi (Royaume-Uni)
Sur www.csl-group.com pour télécharger la dernière version
de tous nos manuels.

18
© Copyright CSL GroupCSL 1828V1 19112019 PD001828-001
username/password
UK Support:
Soporte en Español:
Deutsch Unterstuzung:
Italiano Assistenza:
Português Assistência Técnica:
Français Les Secours:
[phone]
[email protected]
[phone]
[email protected]
[phone]
[email protected]
[phone]
[email protected]
[phone]
[email protected]
[phone]
[email protected]
LED STATUS / STATUT DE LA LED / LED-STATUS
English Flashing every second On Flashing every 5 seconds 3 Fast flashes
Establishing connection Good signal Low signal Transferring data
Español Parpadeando cada
segundo Activado Parpadeando cada 5 segundos 3 flashes rápidos
Estableciendo conexión Buena señal Señal baja Transfiriendo datos
Deutsch Blinken jeder Sekund Eingeschaltet Blinken jedes 5 sekunden 3 schnell Blinken
Anschluss einrichten Gutes Signal Niedriges Signal Übertragen datum
Italiano Lampeggiante ogni
secondo Acceso Lampeggiante ogni 5 secondi 3 lampeggi veloci
Collegamento in corso Segnale buono Segnale scarso Trasferimento dei dati
Português Pisca todos os segundos Ligado Pisca a cada 5 segundos Pisca rápido 3 vezes
A estabelecer ligação Sinal bom Sinal baixo A transferir dados
Français Clignotement toutes les
secondes Allumée Clignotement toutes les 5 secondes 3 clignotements rapides
Connexion en cours Signal bon Signal faible Transfert de données en cours
Figure 2 - LED Indications / Indicaciones de LED / LED-Anzeigen / Indications de la LED / LED-indicatielampjes / LED indikationer
