CTC Union EcoMiniEl User manual

162 501 62-1 2020-01-29
Providing sustainable energy solutions worldwide
Installation- and maintenance instructions
CTC EcoMiniEl
External Electric Boiler
IMPORTANT
READ CAREFULLY BEFORE USE
KEEP FOR FUTURE REFERENCE

SE
DE
DK
EN
FI
FR
NL
SL
Svenska_______________________ 5
Deutsch ______________________ 16
Dansk ________________________25
English _______________________34
Suomi ________________________43
Français______________________52
Nederlands __________________60
Slovenian_____________________69
Installation- and maintenance instructions
CTC SMS

5CTC EcoMiniEl
Svenska
SE
Svenska
Installations- och skötselanvisning
CTC EcoMiniEl
Extern elpanna
VIKTIGT:
LÄS NOGGRANT INNAN ANVÄNDNING
BEHÅLL FÖR FRAMTIDA BRUK

6CTC EcoMiniEl
Svenska
SE
Innehåll
Allmänt _________________________________________ 10
Tekniska data____________________________________ 10
Rörinstallation ___________________________________ 11
Elinstallation_____________________________________ 11
Display i CTC EcoMiniEl. __________________________ 13

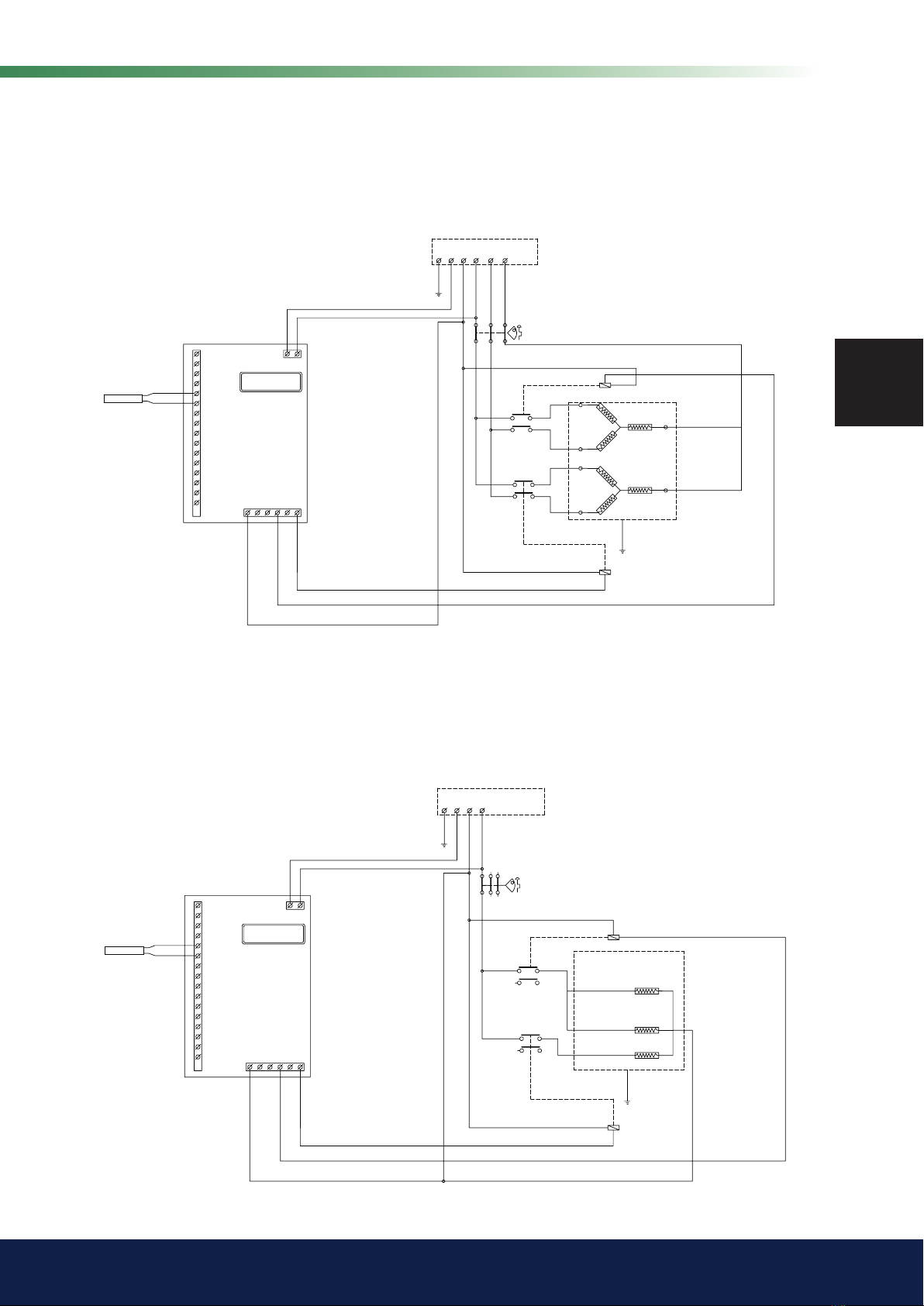

Elschema CTC EcoMiniEl 3x400V __________________ 15
Elschema CTC EcoMiniEl 1x230V __________________ 15
Med reservation för tryckfel. Rätt till konstruktionsändringar förbehålles.
För ditt eget minne
Fyll i uppgifterna nedan. De kan vara bra att ha till hands om något händer.
Produkt: Serienummer:
Rörinstallation utförd av: Namn:
Datum: Tel. nr.:
Elinstallation utförd av: Namn:
Datum: Tel. nr.:

7CTC EcoMiniEl
Svenska
SE
Registrera din installation för garanti!
www.ctc.se/garantiregistrering
När du köper en ny produkt från CTC ingår tre års garanti och för våra
värmepumpar ingår ytterligare tre års trygghetsförsäkring vilket ger dig totalt sex
års trygghet. För vidare information se CTC Trygghet
Det enda som krävs är att du registrerar din produkt inom en månad
efter installation och att du har en gällande försäkring för din bostad som
inkluderar maskinskada.
På ctc.se registrerar du din installation. Fyll i formuläret och tryck på skicka-
knappen (bekräftelse på garantiregistreringen skickas till samtliga ifyllda
e-postadresser).
Efter registrering skickas sedan ett försäkringsbevis från Arctic hem till dig.
16210163-3 2018-09-10
1 2
3 4
1. Modellbeteckning:
Namn på produkten ex:
CTC EcoAir 614M
2. Serienummer:
Produktens tillverkningsnum-
mer ex: 7312-1712-0719
3. Installerad hos:
Produktägarens namn och
adress
4. Installerad av:
Installatörens namn och
adress

8CTC EcoMiniEl
Svenska
SE
8
Garantibestämmelser
Detta är en sammanställning av CTC’s garantibestämmelser som gäller tillsammans med AA VVS
(Allmänna leveransbestämmelser avseende VVS- och VA-material för yrkesmässig verksamhet i
Sverige. Bestämmelserna är utarbetade och tillhandahålls av VVS-Fabrikanternas Råd).
Om anvisningarna i detta dokument ej följs är Enertechs åtaganden enligt dessa bestämmelser ej
bindande. På grund av den snabba utvecklingen förbehålles rätten till ändringar i specifikationer och
detaljer.
1. För samtliga produkter och tillbehör som marknadsförs av Enertech lämnas garanti för
konstruktions- fabrikations- eller materialfel under 3 år räknat från installationsdagen under
förutsättning att produkten är installerad i Sverige. (För reservdelar gäller 2 år från inköpsdatum)
2. Enertech åtar sig att under denna tid avhjälpa eventuellt uppkomna fel, antingen genom
reparationer eller utbyte av produkten. I samband med dessa åtgärder står Enertech även för
transportkostnader samt övriga åtaganden enligt AA VVS.
3. Om köparen själv önskar åtgärda ett eventuellt fel skall produkten dessförinnan besiktigas
av oss eller av oss utsedd person. Särskild överenskommelse ska träffas om reparation och
kostnader.
4. Fel utgör, enligt fackmans bedömning, avvikelse från normal standard. Fel eller bristfällighet
som uppkommit genom onormal påverkan, såväl mekanisk som miljömässig, är ej att anse
som garanti.
5. Enertech ansvarar således inte om felet beror på onormala eller varierande vatten-kvaliteter,
som till exempel kalkhaltigt eller aggressivt vatten, elektriska spännings-variationer eller andra
elektriska störningar.
6. Enertech ansvarar ej heller för fel om installations- och/eller skötselanvisningarna inte har följts.
7. Vid mottagande av produkten ska denna noga undersökas. Om fel upptäcks ska detta
reklameras före användandet av produkten. I övrigt ska fel reklameras omedelbart.
8. Enertech ansvarar ej för fel som inte reklamerats inom gällande garantitid.
9. Enertech ansvarar ej för så kallade indirekta skador, det vill säga skada på annan egendom än
produkten, personskada eller förmögenhetsskada, såsom affärsförlust eller förlust på grund av
driftsstopp eller dylikt.
10. Enertechs ansvar omfattar ej heller ersättning för eventuell ökad energiförbrukning orsakad
av fel i produkten eller installationen. Därför är det viktigt att köparen fortlöpande kontrollerar
energiåtgången efter installation. Om något verkar tveksamt skall, i första hand, installatören
kontaktas. I övrigt gäller bestämmelserna enligt AA VVS.
11. Vid behov av översyn eller service som måste utföras av fackman, rådgör med din installatör. I
första hand ansvarar han för att erforderliga justeringar blir gjorda.
12. Vid felanmälan skall installatör/återförsäljare kontaktas med uppgifter om problemets art,
produktens tillverkningsnummer och installationsdatum. De tar sedan kontakt med Enertech.
16210163-3 2018-09-10

9CTC EcoMiniEl
Svenska
SE
iInformation i denna typ av ruta [i], är till hjälp för att produkten ska fungera på
optimalt sätt.
!Information i denna typ av ruta [!], är extra viktig för korrekt installation och an-
vändning av produkten.
Säkerhetsföreskrifter
Installationen skall föregås av en allpolig arbetsbrytare enligt
överspänningskategori III, som säkerställer frånskiljning från alla elektriska
strömkällor.
Bryt strömmen med allpolig brytare före alla ingrepp i produkten.
Produkten måste kopplas till skyddsjord.
Produkten klassas som IP X1. Produkten får ej spolas med vatten.
Vid hantering av produkten med lyftögla eller liknande se till att lyftdon, öglor
och övriga delar är oskadade. Vistas aldrig under upphissad produkt.
Äventyra aldrig säkerheten genom att demontera fastskruvade kåpor, huvar eller
annat.
Installation och omkoppling i produkten ska utföras av behörig elinstallatör. All
ledningsdragning ska göras enligt gällande bestämmelser.
Service av produktens elsystem får endast utföras av behörig elektriker i
enlighet med särskilda fordringar i nationell standard för elsäkerhet.
Kontroll av säkerhetsventil:
-Säkerhetsventil för panna/system ska kontrolleras regelbundet.
Produkten får ej startas utan att vara vattenfylld, enligt anvisningar i kapitel
rörinstallation.
VARNING: Produkten får ej startas om det finns en möjlighet att vattnet i
värmaren är fruset.
Denna apparat kan användas av barn från 3 års ålder och uppåt, samt personer
med nedsatt fysisk, sensorisk eller mental förmåga, brist på erfarenhet eller
kunskap, om de under överseende eller med givna instruktioner fått kunskap om
hur apparaten används på ett säkert sätt och förstår riskerna det medför. Barn
ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn
utan överseende.
Om denna anvisning ej följs vid installation, drift och skötsel är Enertech:s
åtagande enligt gällande garantibestämmelser ej bindande.

10 CTC EcoMiniEl
Svenska
SE
10
Allmänt

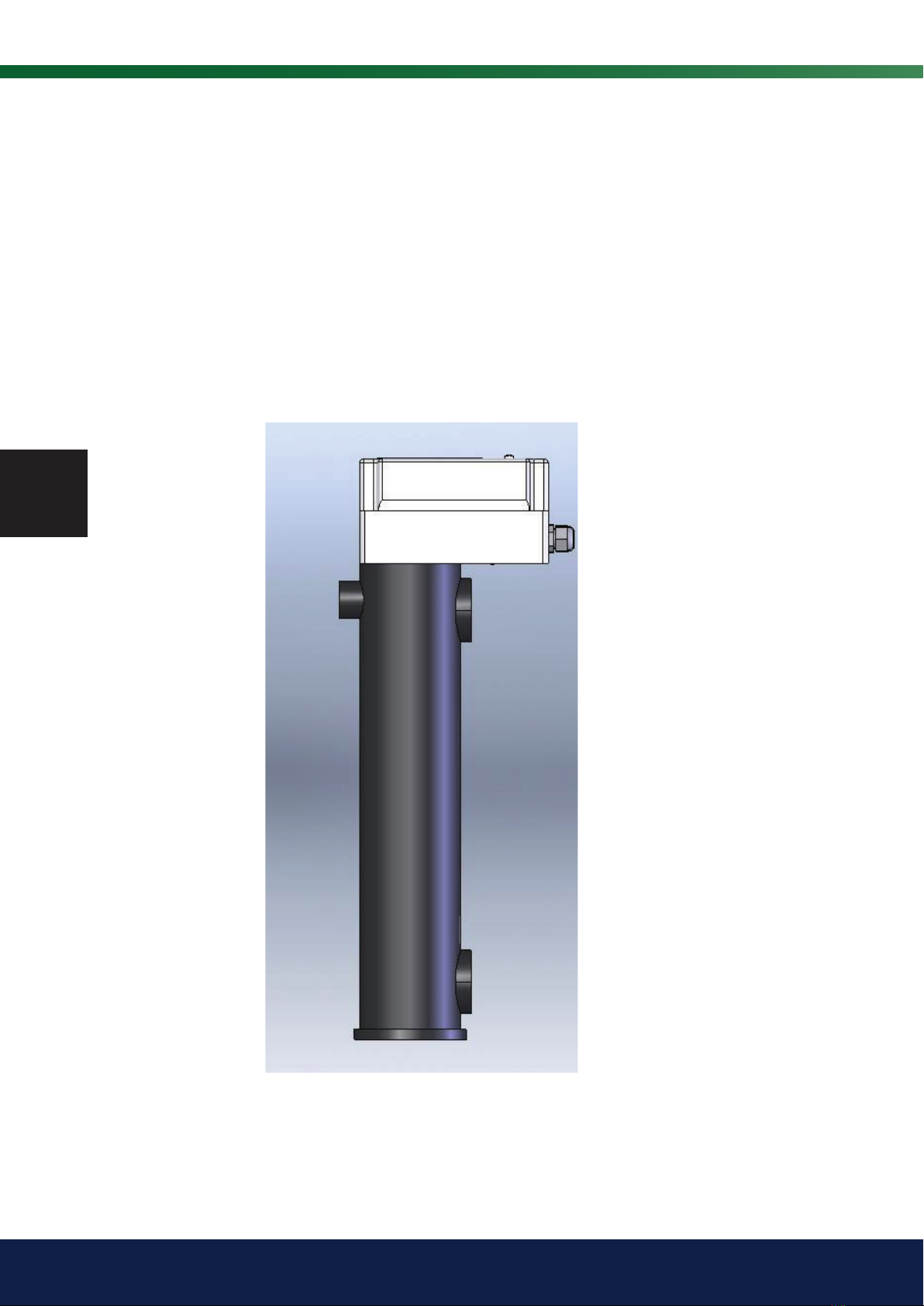

CTC EcoMiniEl är en extern elpanna för att erhålla extra värmeeffekt när värmepumpens
effekt inte räcker till. EcoMiniEl består av en elpatron, kopplingsbox och styrs från
CTC EcoLogic.
CTC EcoMiniEl har 1” anslutning för inlopp och utlopp. På CTC EcoMiniEl finns en liten
avluftare för att bli av med luft i systemet. Tuben är godkänd för max 5 bars tryck.
CTC EcoMiniEl finns i följande 2 varianter:
1. 3x400V
2. 1x230V
OBS! CTC EcoMiniEl kan användas som tillbehör till CTC EcoLogic

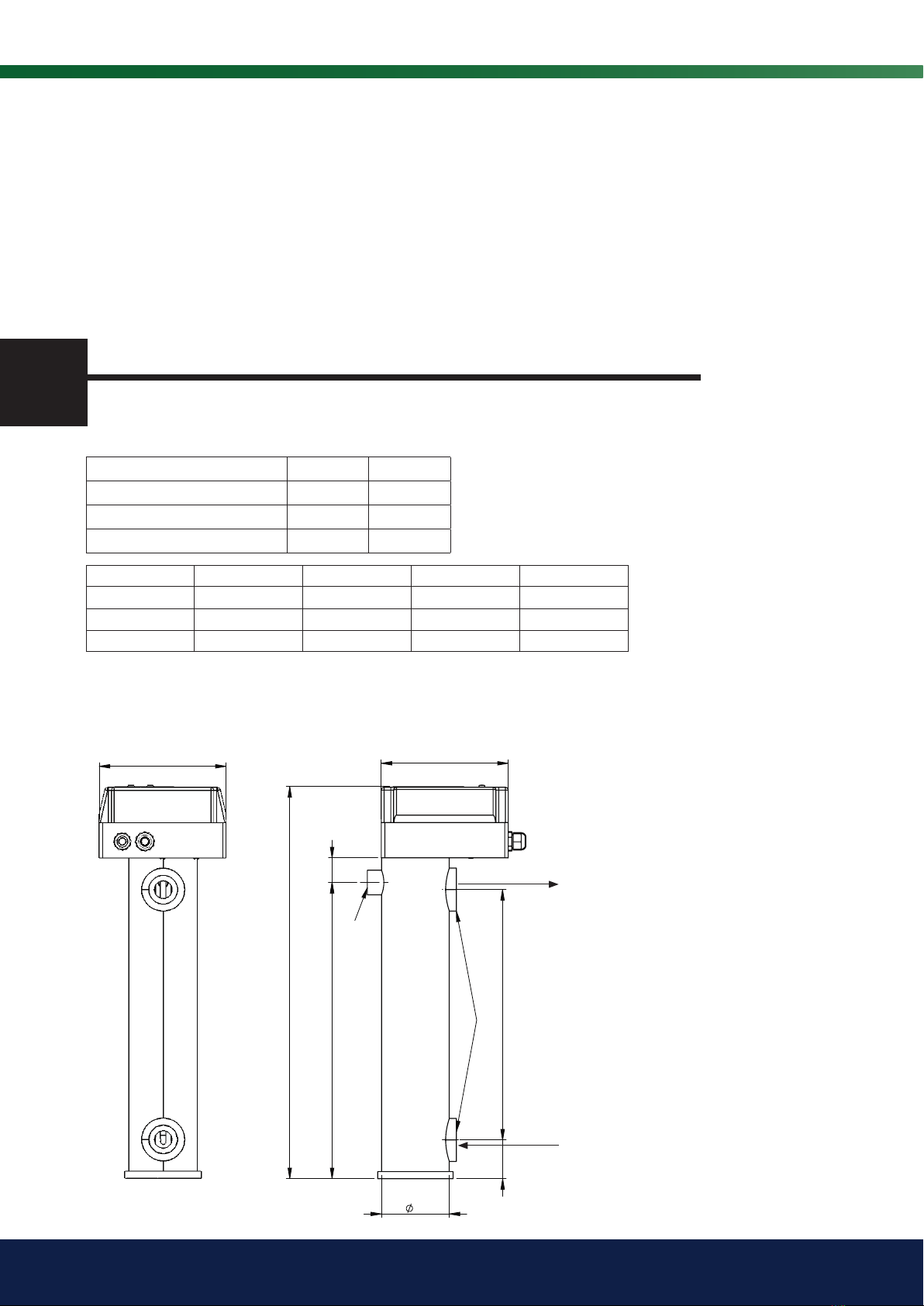

Tekniska data
Elpatronen har 2 st anslutningar 1” med inv. gänga och avluftningsventil på toppen av
tuben. För att bli av med eventuell luft koppla in inkommande vatten nere och utkom-
mande vatten vid elboxen.
581
355
55
96
420 35
180
1"
1/8"
180
!Elpatronen måste
monteras vertikalt.
Inkommande vatten
Utkommande vatten
Steg Ström (A), 3-fas Effekt (kW), 3-fas Ström (A), 1-fas Effekt (kW), 1-fas
C1 4.3 3 8.7 2
C2 8.7 6 17.4 4
C3 13.0 9 26.1 6
CTC EcoMiniEl 1x230V 3x400V
Effekt elpatron (kW) 2; 4; 6 3; 6; 9
Kontaktor 1 (kW) 2,00 3,00
Kontaktor 2 (kW) 4,00 6,00
Maximal effekt (kW) 6 9

11CTC EcoMiniEl
Svenska
SE
81
1x230V3x400V
Elinstallation
Installation och omkoppling i värmepumpen ska utföras av behörig elinstallatör. All led-
ningsdragning ska göras enligt gällande bestämmelser. EcoMiniEl är internt färdigkopplad
från fabrik. Den har jämn fasbelastning i samliga effektsteg.
Elinstallation sker bakom produktens front. Lossa skruvarna på ovansidan (4 st),
fäll ut och ställ fronten åt. Anslutningsplintarna är placerade bakom lådans lock.
Anslutningskablar införs genom kabelavlastningar.
Matning
EcoMiniEl 3-fas ska anslutas till 400V 50~ och skyddsjord.
EcoMiniEl 1-fas ska anslutas till 230V 50~ och skyddsjord
Gruppsäkringsstorlek framgår av Tekniska data.
OBS! CTC EcoMiniEl skall matas från samma elcentral som CTC EcoLogic är ansluten i.
Allpolig brytare
Installationen ska föregås av allpolig säkerhetsbrytare.
Maxtermostat
Om EcoMiniEl har lagrats extremt kallt kan maxtermostaten ha löst ut.
Kontrollera alltid att maxtermostaten inte är utlöst vid installation.
Elektrisk inkoppling enligt bild nedan.
Rörinstallation
Installationen ska utföras i enlighet med gällande regler och föreskrifter.
Glöm inte att spola rent radiatorsystemen före anslutning.
Röranslutning av produkten
Gör röranslutningen enligt kombinationsexemplen i CTC EcoLogic.
Se även Måttuppgifter för anslutningarnas dimension och placering.
!Elpatronen måste
monteras vertikalt.

12 CTC EcoMiniEl
Svenska
SE

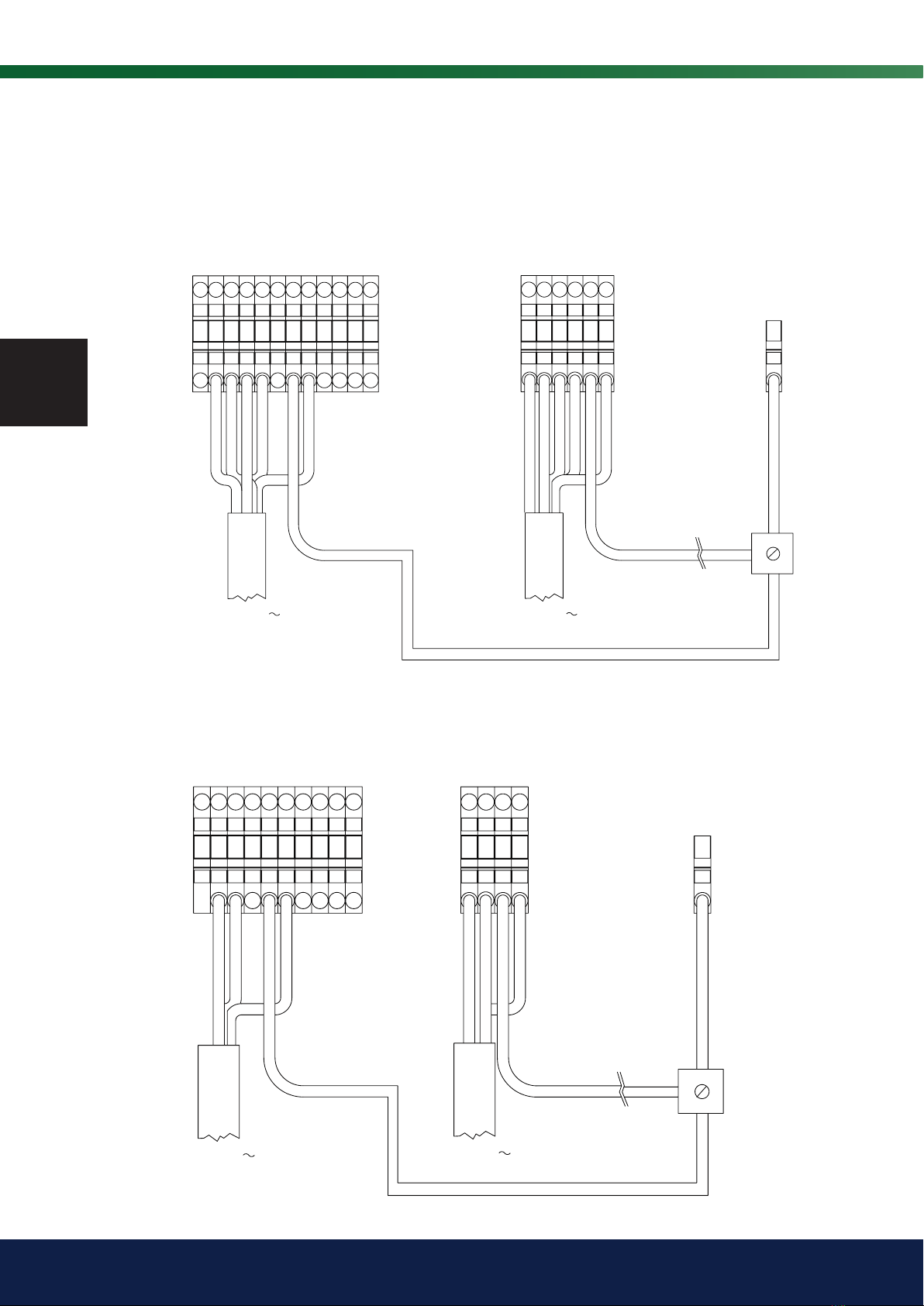

Inkoppling mellan CTC EcoMiniEl och CTC EcoLogic
OBS! CTC EcoMiniEl skall anslutas till samma elcentral som CTC EcoLogic.
COM
NL2 L3
COM
PE
YELLOW/GREEN
PE2 1 PE
COM
NL3 L1 L1 L2 N 3
400V 3N
GUL/GRÖN
L1
400V 3N
COM
PEN
COM
L1
230V 1N
YELLOW/GREEN
3 PE 1 2N L1 L1 N
COM
PE
1 2 3
230V 1N
YELLOW/GREEN
3 x 400V
1 x 230V
CTC EcoPart/EcoAir CTC EcoMiniEl
CTC EcoLogic
CTC EcoPart/EcoAir CTC EcoMiniEl
CTC EcoLogic

13CTC EcoMiniEl
Svenska
SE
Display i CTC EcoMiniEl.
Driftinformation
Siffran till höger visar antalet steg som är aktiverade.
Antal aktiverade steg varierar mellan 0 och max antal steg som är valda i EcoLogic,
meny Maxantal steg.
Dispalyen visar alltid ett C. till vänster i displayn.
Larminformation
E1/Cx. Givaren är kortsluten, felaktig eller ej ansluten. E1 och C.0/C.1/C.2/C3 visas
växelvis.
C. 2
E. 1

14 CTC EcoMiniEl
Svenska
SE

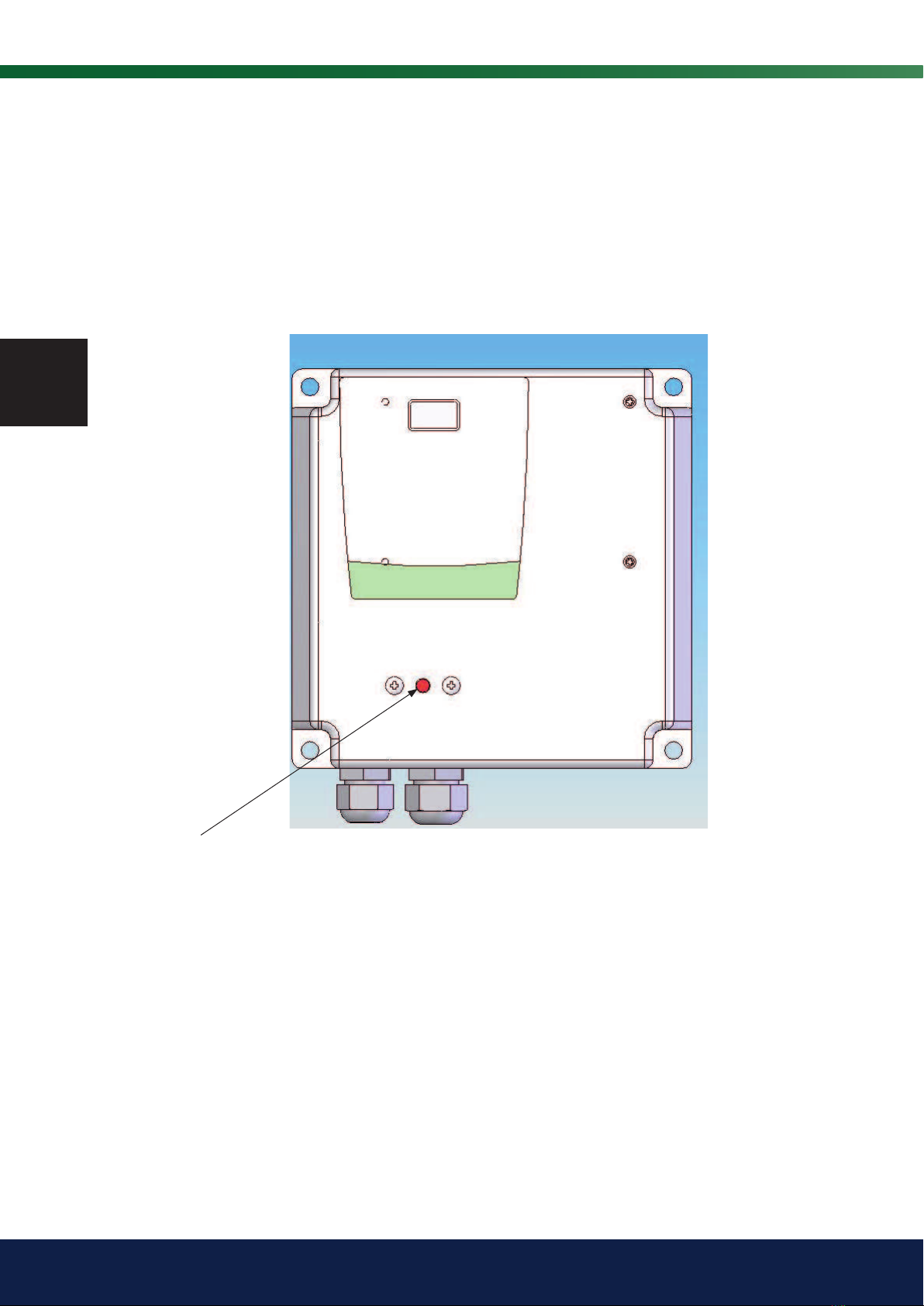

Återställning av maxtermostat
Maxtermostaten återställs genom att trycka in den röda knappen på kopplingsboxen. Kontrollera alltid att
maxtermostaten inte är utlöst vid installation.
Se nedan bild för återställning av maxtermostat.
Återställningsknapp
Kontr. av
JA
Ändr. av Ändrad från
IMMERSION HEATER
A1
A2
A1A1
A2A2
GIVARE TILLKOMMER
2 200127
NrDatum
N L1 COM
5834
Ändr.meddel.
HP
COMMUNICATION
PE
4
2
3
1
4
2
3
1
F2F6
F1 F7
6 KW
G16
A1-RELAY BOARD
G11
G10
G12
G13
G14
G9
G8
G6
G5
G7
F4F8 F5
G3
G1
G2
G4
SENSOR
G15
F3
3906 070315 1
Jordning för elpatron tillkommer. Knappar borttagna från kretskortssymbol.
IPN
HE
E
art. nr
Utgåva
Ämnes nr
Ersätter
art. nr
Ersättes av
Grupp
Produkt
Reg. nr
Benämning
Tol.system
Kontr.
Normgr.
Skala
Ritad
Material
Datum
Sign.
Distr till/Antal
Ytjämnhet RA
Godk. prod
Om ej annat angives gäller ovanstående
Denna ritning är Enertech AB's egendom. Den får ej användas till skada för företagets intressen.
Diese Zeichnung ist das Eigentum der Enertech AB und darf nicht zum Scha- den dieser Gesellschaft verwendet werden.
This drawing is the property of Enertech AB and is not to be used against the interest of this com- pany
1:30
IPN
2006-06-21
ELSCHEMA
SMST
CTC ECOMINIEL 1X230V
3581793
blad 1/1
Kontr. av
IPN
Ändr. av Ändrad från
A1
A2
IMMERSION HEATER
BROWN
BLACK
A1A1
A2A2
GIVARE INFÖRS 1 070315
NrDatum
N L2 L3 L1 COM
3906
Ändr.meddel.
HP
COMMUNICATION
PE
4
2
3
1
4
2
3
1
F6 F2
F7
F1
6 KW
3 KW
3
Utgåva
Ämnes nr
E
art. nr
art. nr
Ersätter
Ersättes av
SMST
Grupp
Produkt
Reg. nr
Benämning
CTC ECOMINIEL 3x400V
581791
ELSCHEMA
Tol.system
Q
Normgr. Kontr.
Skala
Material
Datum
Sign.
Ritad
Ytjämnhet RA
060621
IPN
Distr till/Antal
Godk. prod
Om ej annat angives gäller ovanstående
G16
A1-RELAY BOARD
G11
G10
G12
G13
G14
G9
G8
G6
G5
G7
F4F8 F5
G3
G1
G2
G4
SENSOR
G15
företagets intressen. Denna ritning är CTC AB's egendom. Den får ej användas till skada för
pany
werden. CTC AB und darf nicht zum Scha- den dieser Gesellschaft verwendet Diese Zeichnung ist das Eigentum der
CTC AB and is not to be used against the interest of this com- This drawing is the property of
F3
5834 200127 2 Jordning för elpatron tillkommer. Knappar borttagna från kretskortssymbol. HE JA

15CTC EcoMiniEl
Svenska
SE
Elschema CTC EcoMiniEl 3x400V
Elschema CTC EcoMiniEl 1x230V
Kontr. av
JA
Ändr. av Ändrad från
IMMERSION HEATER
A1
A2
A1A1
A2A2
GIVARE TILLKOMMER
2 200127
NrDatum
N L1 COM
5834
Ändr.meddel.
HP
COMMUNICATION
PE
4
2
3
1
4
2
3
1
F2F6
F1 F7
6 KW
G16
A1-RELAY BOARD
G11
G10
G12
G13
G14
G9
G8
G6
G5
G7
F4F8 F5
G3
G1
G2
G4
SENSOR
G15
F3
3906 070315 1
Jordning för elpatron tillkommer. Knappar borttagna från kretskortssymbol.
IPN
HE
E
art. nr
Utgåva
Ämnes nr
Ersätter
art. nr
Ersättes av
Grupp
Produkt
Reg. nr
Benämning
Tol.system
Kontr.
Normgr.
Skala
Ritad
Material
Datum
Sign.
Distr till/Antal
Ytjämnhet RA
Godk. prod
Om ej annat angives gäller ovanstående
Denna ritning är Enertech AB's egendom. Den får ej användas till skada för företagets intressen.
Diese Zeichnung ist das Eigentum der Enertech AB und darf nicht zum Scha- den dieser Gesellschaft verwendet werden.
This drawing is the property of Enertech AB and is not to be used against the interest of this com- pany
1:30
IPN
2006-06-21
ELSCHEMA
SMST
CTC ECOMINIEL 1X230V
3581793
blad 1/1
Kontr. av
IPN
Ändr. av Ändrad från
A1
A2
IMMERSION HEATER
BROWN
BLACK
A1A1
A2A2
GIVARE INFÖRS 1 070315
NrDatum
N L2 L3 L1 COM
3906
Ändr.meddel.
HP
COMMUNICATION
PE
4
2
3
1
4
2
3
1
F6 F2
F7
F1
6 KW
3 KW
3
Utgåva
Ämnes nr
E
art. nr
art. nr
Ersätter
Ersättes av
SMST
Grupp
Produkt
Reg. nr
Benämning
CTC ECOMINIEL 3x400V
581791
ELSCHEMA
Tol.system
Q
Normgr. Kontr.
Skala
Material
Datum
Sign.
Ritad
Ytjämnhet RA
060621
IPN
Distr till/Antal
Godk. prod
Om ej annat angives gäller ovanstående
G16
A1-RELAY BOARD
G11
G10
G12
G13
G14
G9
G8
G6
G5
G7
F4F8 F5
G3
G1
G2
G4
SENSOR
G15
företagets intressen. Denna ritning är CTC AB's egendom. Den får ej användas till skada för
pany
werden. CTC AB und darf nicht zum Scha- den dieser Gesellschaft verwendet Diese Zeichnung ist das Eigentum der
CTC AB and is not to be used against the interest of this com- This drawing is the property of
F3
5834 200127 2 Jordning för elpatron tillkommer. Knappar borttagna från kretskortssymbol. HE JA

16 CTC EcoMiniEl
Deutsch
DE
Deutsch
16
Installations- und Wartungsanleitung
CTC EcoMiniEl
Externer elektrischer Heizkessel
WICHTIG
VOR DER VERWENDUNG SORGFÄLTIG LESEN
FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN

17CTC EcoMiniEl
Deutsch
DE
Für Druckfehler wird keine Haftung übernommen. Änderungen vorbehalten.
Für Ihre Unterlagen
Tragen Sie bitte die nachstehenden Informationen ein. Sie können Ihnen von Nutzen sein, falls einmal ein
Problem auftritt.
Produkt: Seriennummer:
Installateur: Name:
Datum: Tel.:
Elektroinstallateur: Name:
Datum: Tel.:
Inhaltsverzeichnis
Allgemeine Hinweise _____________________________ 19
Technische Daten ________________________________ 19
Rohrinstallation __________________________________ 20
Elektrische Installation ____________________________ 20
CTC EcoMiniEl, Display ___________________________ 22
CTC EcoMiniEl 3x400V Schaltplan__________________ 24
CTC EcoMiniEl 1x230V Schaltplan__________________ 24

18 CTC EcoMiniEl
Deutsch
DE
Antenne
Netzadapter
Cat5E-RJ45-Kabel,2m
CTCSMS
1.Allgemeines
DiesesZubehörfunktioniertmitCTCGSi12,CTCHeat300/400,
CTCEcoZenithi250/i350/i550ochCTCEcoLogicPro/Family.
MitdemCTCSMS-ModulkönnenperSMSdieInnentemperaturverändert,
AlarmezurückgesetztundTemperaturenabgelesenwerden.ZumVersenden
undEmpfangenderSMS-NachrichtenisteineSIM-Karteerforderlich.Diese
istnichtimLieferumfangenthalten.
Sicherheitshinweise
DieInstallationkannvonnichtqualifiziertenPersonenvorgenommenwerden,
dakeinerleiunterHochspannungstehendeBauteilegeöffnetwerden
müssen.
1.1Positionierung
CTCSMSmusssopositioniertwerden,dassesZugangzumGSM-
Netzwerkhat.ÜberprüfenSiemitIhremMobiltelefondenEmpfanganIhrem
Standort.StellenSiesicher,dassdieKabelnichtblockiertoderbeider
Installationbeschädigtwerden.
DasCTCSMS-ModulkannanderInnenseitederFrontabdeckungunterhalb
derAnzeigebefestigtwerden.
1.2Bauteilliste
!SchaltenSievorder
InstallationdesCTC-
SMS-Modulsdie
Wärmepumpeam
Hauptschalteraus.
Sicherheitshinweise
Der Anlage sollte ein allpoliger Sicherheitsschalter gemäß
Überspannungskategorie III vorgeschaltet werden, der die Trennung von
allen Stromquellen sicherstellt. Vor allen Arbeiten am Produkt muss die
Stromversorgung mithilfe eines allpoligen Sicherheitsschalters unterbrochen
werden.
Das Produkt muss an eine Schutzerde angeschlossen werden.
Das Produkt entspricht der Schutzklasse IPX1. Das Produkt darf nicht mit
Wasser abgespritzt werden.
Wenn Sie das Produkt mithilfe einer Hebeöse oder Ähnlichem anheben, stellen
Sie sicher, dass das Hubgerät, die Bolzenösen usw. nicht beschädigt sind.
Stellen Sie sich niemals unter das angehobene Gerät.
Gefährden Sie niemals die Sicherheit, indem Sie zum Beispiel verschraubte
Abdeckungen, Hauben oder Ähnliches entfernen.
Einbau und Anschluss des Kessels dürfen ausschließlich von konzessionierten
Elektrikern durchgeführt werden.
Die Elektroinstallation muss gemäß den spezifischen Anforderungen des
nationalen Elektro-Sicherheitsstandards durchgeführt werden.
Überprüfung des Sicherheitsventils:
- Das Sicherheitsventil für Kessel/System ist regelmäßig zu überprüfen.
Das Produkt darf erst dann gestartet werden, wenn es gemäß den Anleitungen
im Kapitel Rohrinstallation mit Wasser befüllt wurde.
WARNUNG: Das Produkt nicht einschalten, falls die Gefahr besteht, dass das
Wasser in der Heizpatrone gefroren ist.
Dieses Gerät ist nicht für eine Verwendung durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Wissen vorgesehen – es sei denn,
diese werden von einer für ihre Sicherheit zuständigen Person beaufsichtigt
oder wurden von dieser hinsichtlich der Gerätenutzung unterwiesen. Kinder
sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät
spielen. Ohne Aufsicht darf die Reinigung und Wartung nicht von Kindern
durchgeführt werden.
Falls diese Anweisungen bei Installation, Betrieb und Wartung nicht beachtet
werden, erlischt der Gewährleistungsanspruch gegenüber Enertech.
iDie Angaben in diesem Handbuch [i] sollen die ordnungsgemäße Sicherheit und
den optimalen Betrieb des Produkts gewährleisten.
!
Die Angaben in diesem Handbuch [!] sind besonders wichtig, um einen korrekten
Einbau und den vorschriftsmäßigen Einsatz des Produkts zu gewährleisten.
81

19CTC EcoMiniEl
Deutsch
DE
581
355
55
96
420 35
180
1"
1/8"
180
Die Heizpatrone hat zwei 1"-Anschlüsse mit Innengewinden und eine Entlüftung
an der Oberseite des Tanks. Um Luft im System vorzubeugen, schließen Sie die
Frischwasserzufuhr darunter und das Rücklaufwasser an der Anschlussdose an.
Rücklaufwasser
Frischwasserzufuhr
Stufe Stromstärke (A),
3-phasig
Ausgang (kW),
3-phasig
Stromstärke (A),
1-phasig
Ausgang (kW),
1-phasig
C1 4.3 3 8.7 2
C2 8.7 6 17.4 4
C3 13.0 9 26.1 6
Allgemeine Hinweise
CTC EcoMiniEl ist ein externer elektrischer Heizkessel zur Versorgung mit zusätzlicher
Wärme, wenn die Wärme von der Wärmepumpe nicht ausreicht. EcoMiniEl besteht aus
einer Heizpatrone und einem Anschlusskasten und wird von CTC EcoLogic gesteuert.
CTC EcoMiniEl hat 1"-Anschlüsse für den Einlass wie für den Auslass. Am CTC EcoMi-
niEl befindet sich ein kleiner Entlüfter zur Ableitung von Luft im System. Der Tank ist für
einen Höchstdruck von 5 bar zugelassen.
CTC EcoMiniEl ist in den folgenden beiden Versionen erhältlich:
1. 3 x 400 V
2. 1x230 V
HINWEIS! CTC EcoMiniEl kann als Zubehör für CTC EcoLogic verwendet werden.
Technische Daten
CTC EcoMiniEl 1x230 V 3 x 400 V
Ausgang, Heizpatrone (kW) 2; 4; 6 3; 6; 9
Schütz 1 (kW) 2,00 3,00
Schütz 2 (kW) 4,00 6,00
Maximaler Ausgang (kW) 6 9
!Die Heizpatronen
müssen vertikal
montiert werden.

20 CTC EcoMiniEl
Deutsch
DE
20
1x230 V3x400 V
!Die Heizpatronen
müssen vertikal
montiert werden.
Elektrische Installation
Installation und Anschluss der Wärmepumpe müssen von einem Elektrofachmann vorge-
nommen werden. Die Verkabelung muss gemäß den geltenden Bestimmungen erfolgen.
Alle internen Anschlüsse für EcoMiniEl
sind werkseitig erfolgt. Die Phasenbelastung ist für alle Leistungsschritte gleich.
Die elektrischen Anschlüsse befinden sich hinter der Frontplatte der Wärmepumpe. Lö-
sen Sie die Schrauben an der Oberseite (4 Schrauben) eine halbe Drehung,
klappen Sie die Frontplatte heraus und bewegen Sie sie zur Seite. Die Reihenklemmen
sitzen innen im Anschlusskasten.
Verbindungskabel werden durch die Kabelbuchsen eingeführt.
Versorgung
EcoMiniEl 3 Phasen ist an ein Netz mit 400 V 50~ und Schutzerde anzuschließen.
EcoMiniEl 1 Phase ist an ein Netz mit 230 V 50~ und Schutzerde anzuschließen.
Die Größe der Gruppensicherung ist im Abschnitt Technische Daten angegeben.
HINWEIS! HINWEIS! Die Stromversorgung für CTC EcoMiniEl muss von der gleichen An-
schlussdose stammen, an die CTC EcoLogic angeschlossen ist.
Allpoliger Schalter
Ein allpoliger Sicherheitsschalter sollte installiert werden.
Max. Thermostat
Wenn das Produkt bei extrem kalten Temperaturen gelagert wurde, kann es möglich sein, dass
der max. Thermostat ausgelöst hat.
Stellen Sie während der Installation immer sicher, dass das max. Thermostat nicht ausgelöst
wurde.
Elektroanschluss gemäß Abb. unten.
Rohrinstallation
Die Installation ist gemäß den geltenden Standards und Vorschriften vorzunehmen.
Denken Sie daran, dass Sie den Heizkreis ausspülen müssen, bevor Sie ihn anschließen.
Rohranschlüsse am Gerät
Stellen Sie die Rohrverbindungen her, wie in den Kombinationsbeispielen in CTC EcoLo-
gic gezeigt.
Siehe die Abmessungsdaten für Anschlussgrößen und -positionen.
