Daikin AHT KALEA GM FR GD 390 User manual

Betriebsanleitung
Gewerbliches Kühl-/Gefriergerät
Operating instructions
Commercial refrigeraton appliance
KALEA GM FR
Snr. 417632
Version 2
Status 0820
Copyright © AHT Cooling Systems GmbH. All rights reserved

Originalbetriebsanleitung de 3
Translation of the original instructions en 30
Traduction de la notice originale fr 56
 AHT Cooling Systems GmbH | de
2 / 84 417632_2_0820

Betriebsanleitung
Gewerbliches Kühl-/Gefriergerät
KALEA GM FR
Snr. 417632
Version 2
Status 0820
Originalbetriebsanleitung | de
Copyright © AHT Cooling Systems GmbH. Alle Rechte vorbehalten.

Inhaltsverzeichnis AHT Cooling Systems GmbH | de
4 / 84 417632_2_0820
Inhaltsverzeichnis
Gerätemodelle-Übersicht............................... 5
1 Allgemeines .................................................... 6
1.1 Allgemeines zur Anleitung und
Sicherheit...............................................
6
1.2 Haftungsbeschränkung.......................... 6
2 Sicherheit ........................................................ 6
2.1 Symbolerklärung.................................... 6
2.2 Bestimmungsgemäße Verwendung....... 7
2.3 Personalanforderungen ......................... 8
2.4 Persönliche Schutzausrüstung .............. 8
2.5 Besondere Gefährdungen ..................... 8
2.5.1 Elektrische Spannung............................ 8
2.5.2 Kältemittelkreislauf................................. 9
2.5.3 Mechanische Gefährdungen.................. 10
2.6 Restrisiken ............................................. 11
3 Produktbeschreibung .................................... 12
3.1 Allgemeine Angaben.............................. 12
3.2 Technische Daten.................................. 12
3.2.1 Leistungsschild und Seriennummer....... 12
3.3 Bestimmungsgemäße Verwendung....... 13
4 Aufbau und Funktion ..................................... 13
4.1 Automatische Abtauung......................... 14
4.2 Automatische Gerätebeleuchtung ......... 14
5 Bedienungs- und Anzeigeelemente.............. 14
5.1 Temperaturanzeige................................ 14
5.2 Bedienungselemente und
Displayanzeigen ....................................
14
5.2.1 Kühlfunktion ........................................... 15
5.2.2 Halbautomatische Abtauung.................. 15
5.2.3 Temporären Tagbetrieb aktivieren -
zum Beladen..........................................
15
5.2.4 Alarm ..................................................... 15
6 Transport und Lagerung................................ 16
7 Auspacken ...................................................... 16
8 Aufstellung und Installation .......................... 17
8.1 Elektrischer Anschluss........................... 19
8.2 Elektrische Absicherung ........................ 19
9 Inbetriebnahme............................................... 20
10 Betrieb (Bedienung) ....................................... 21
10.1 Beladung................................................ 21
10.2 Außerbetriebnahme und
Wiederinbetriebnahme...........................
22
10.2.1 Außerbetriebnahme ............................... 23
10.2.2 Wiederinbetriebnahme........................... 23
10.3 Störung im Betrieb ................................. 24
11 Instandhaltung................................................ 24
11.1 Reinigung............................................... 24
11.1.1 Grundreinigung ....................................... 25
Reinigungsschritte................................... 25
11.1.2 Hauptreinigung........................................ 26
12 Wartung, Service und Reparatur.................... 26
12.1 Wartung................................................... 26
12.2 Leuchtenwechsel .................................... 27
12.3 Batteriewechsel....................................... 27
12.4 Was tun wenn... ...................................... 27
12.5 Instandhaltungsdienste ........................... 27
13 Demontage, Entsorgung ................................. 28
EU-Konformitätserklärung_416416_1_0620.. 29

AHT Cooling Systems GmbH | de Gerätemodelle-Übersicht | 
417632_2_0820 5 / 84
Gerätemodelle-Übersicht
Gewerbliches Kühl-/Gefriergerät
Modell Typ
R-290
Vari-
ante
Innen-
raum-
tiefe
[mm]
Außenabmessungen [mm]
Länge x Tiefe x Höhe
Maximales
Gesamt-
gewicht
Gerät *
[kg]
Variante L Variante H
KALEA GM FR
KALEA GM FR GD 390 B 960N 5 450 3906 750 2000 3906 750 2200 1065
KALEA GM FR GD 390 B 960N 6 600 3906 900 2000 3906 900 2200 1280
KALEA GM FR GD 312 B 961N 5 450 3124 750 2000 3124 750 2200 860
KALEA GM FR GD 312 B 961N 6 600 3124 900 2000 3124 900 2200 1030
KALEA GM FR GD 234 B 962N 5 450 2344 750 2000 2344 750 2200 690
KALEA GM FR GD 234 B 962N 6 600 2344 900 2000 2344 900 2200 830
KALEA GM FR GD EC
234 B 962N 5 450 2594 750 2000 2594 750 2200 720
KALEA GM FR GD EC
234 B 962N 6 600 2594 900 2000 2594 900 2200 860
KALEA GM FR GD 156 B 963N 5 450 1563 750 2000 1563 750 2200 475
KALEA GM FR GD 156 B 963N 6 600 1563 900 2000 1563 900 2200 570
KALEA GM FR GD EC
156 B 963N 5 450 1813 750 2000 1813 750 2200 505
KALEA GM FR GD EC
156 B 963N 6 600 1813 900 2000 1813 900 2200 600
KALEA GM FR AIR GD
390 B 960N 5 450 3906 750 2000 3906 750 2200 1065
KALEA GM FR AIR GD
390 B 960N 6 600 3906 900 2000 3906 900 2200 1280
KALEA GM FR AIR GD
312 B 961N 5 450 3124 750 2000 3124 750 2200 860
KALEA GM FR AIR GD
312 B 961N 6 600 3124 900 2000 3124 900 2200 1030
KALEA GM FR AIR GD
234 B 962N 5 450 2344 750 2000 2344 750 2200 690
KALEA GM FR AIR GD
234 B 962N 6 600 2344 900 2000 2344 900 2200 830
KALEA GM FR AIR GD
EC 234 B 962N 5 450 2594 750 2000 2594 750 2200 720
KALEA GM FR AIR GD
EC 234 B 962N 6 600 2594 900 2000 2594 900 2200 860
KALEA GM FR AIR GD
156 B 963N 5 450 1563 750 2000 1563 750 2200 475
KALEA GM FR AIR GD
156 B 963N 6 600 1563 900 2000 1563 900 2200 570
KALEA GM FR AIR GD
EC 156 B 963N 5 450 1813 750 2000 1813 750 2200 505
KALEA GM FR AIR GD
EC 156 B 963N 6 600 1813 900 2000 1813 900 2200 600
*Ausführungsspezifische Abweichungen möglich.
Genaue Angaben entnehmen Sie den Frachtpapieren. Diese müssen beim Betreiber aufliegen.
Der Zusatz EC (Endcap) weist auf die Geräteausführung als Kopfmöbel hin.
Kopfmöbel beinhalten zusätzliches Zubehör (Seitenwand, Anbauteil,...).
Technische Änderungen vorbehalten.

1 | Allgemeines AHT Cooling Systems GmbH | de
6 / 84 417632_2_0820
1 Allgemeines
1.1 Allgemeines zur Anleitung
und Sicherheit
Diese Betriebsanleitung (in der Folge „Anleitung") ist
Bestandteil des Gerätes und ermöglicht einen siche-
ren und effizienten Betrieb.
Der Abschnitt Sicherheit informiert über wichtige Si-
cherheitsaspekte zum Schutz von Personen, Sachen
und Materialien. Aufgabenbezogene Warnhinweise/
Hinweise sind in den einzelnen Kapiteln enthalten.
Anleitungen finden Sie elektronisch auf unserer Web-
seite http://www.aht.at.
Diese Anleitung richtet sich an folgende Zielgruppen:
–Betreiber
–Bedienungspersonal
–Fachkräfte: AHT-Servicepartner, AHT-Service-
Techniker, AHT-Kundendienst, AHT-Montageser-
vice, Reinigungsfirmen
Personal: Dieser Begriff wird verwendet, wenn sich
die Anweisung an alle Zielgruppen richtet.
Anleitung beachten
– Diese Anleitung für künftige Verwendung aufbe-
wahren.
– Diese Anleitung muss für das Personal vor Ort
vorhanden und zugänglich sein.
– Das Personal muss die Anleitung vor Gebrauch
sorgfältig lesen.
Alle Abbildungen stellen Symboldarstellungen dar.
1.2 Haftungsbeschränkung
Alle Angaben in dieser Anleitung wurden unter Be-
rücksichtigung der zu diesem Zeitpunkt geltenden Nor-
men und gesetzlichen Vorschriften, sowie Erfahrungs-
werten des Herstellers und der Fachkräfte zusammen-
gestellt.
Der Hersteller übernimmt keine Haftung für Schäden
an Personen, Materialien oder Sachen (Geräte, Wa-
ren, etc.) resultierend aus:
– Nichtbeachtung der Anleitung und der darin ent-
haltenen Vorschriften/Sicherheitsvorschriften.
– Nichtbeachtung der vor Ort gültigen gesetzlichen
Sicherheitsvorschriften.
– Nicht bestimmungsgemäßer Verwendung (Fehlan-
wendung).
– Einsatz von nicht autorisiertem und nicht geschul-
tem Personal.
– Vom Hersteller nicht autorisierte technische Ver-
änderungen.
– Vom Hersteller nicht autorisierte Änderungen der
Werkseinstellungen.
– Verwendung von vom Hersteller nicht zugelasse-
ner Ersatzteile.
– Verwendung von vom Hersteller nicht zugelasse-
nem Zubehör.
– Vom Hersteller nicht autorisierte Umbauten, An-
bauten und Einbauten am Gerät. Nur vom Herstel-
ler autorisierte Umbauten, Anbauten und Einbau-
ten sind zulässig.
– Ausfall der Energieversorgung oder elektrotechni-
schen Sicherheitseinrichtungen.
– Satz- und Druckfehlern.
Eine Nichtbeachtung der oben angeführten Punkte
führt zum Verlust der Garantieansprüche. Es gelten
die gemäß Vertrag vereinbarten Verpflichtungen, die
allgemeinen Verkaufs- und Lieferbedingungen der
„AHT Cooling Systems GmbH“ (in der Folge „AHT“)
und darüber hinaus die bei Vertragsabschluss gelten-
den gesetzlichen Vorschriften.
Technische Änderungen und Irrtum vorbehalten.
Es gelten die örtlichen gewerberechtlichen und sicher-
heitstechnischen Vorschriften/Bestimmungen und die
grundlegenden Sicherheits- und Gesundheitsschutz-
anforderungen für das Gerät.
2 Sicherheit
2.1 Symbolerklärung

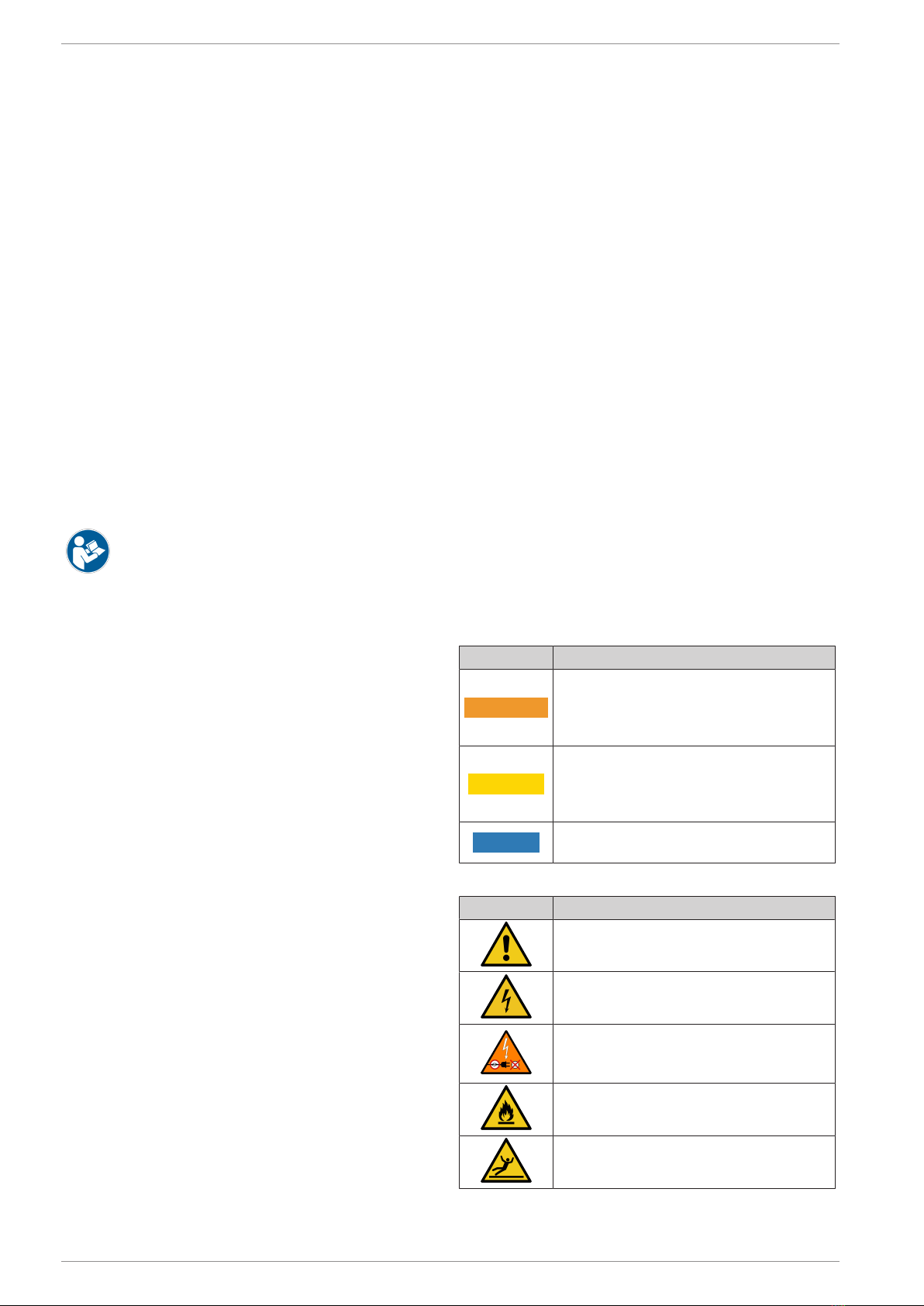

Sicherheits- und Warnhinweise sind in dieser Anlei-
tung durch Symbole und Signalwörter gekennzeich-
net. Signalwörter bezeichnen den Risikograd der Ge-
fährdung.
Signalwort Bedeutung
WARNUNG
Gefährdung mit mittlerem Risikograd.
Kann den Tod oder eine schwere Ver-
letzung zur Folge haben, wenn sie nicht
vermieden wird.
VORSICHT
Gefährdung mit niedrigem Risikograd.
Kann eine geringfügige oder mäßige
Verletzung zur Folge haben, wenn sie
nicht vermieden wird.
HINWEIS Wichtiger Hinweis zur Vermeidung von
Material- oder Sachschäden.
Symbol Bedeutung
Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor elektrischer Spannung.
Kein beschädigtes Anschlusskabel an
die Spannungsversorgung anschließen.
Warnung vor feuergefährlichen Stoffen
Warnung vor Rutschgefahr

AHT Cooling Systems GmbH | de Sicherheit | 2
417632_2_0820 7 / 84
Symbol Bedeutung
Warnung vor Handverletzungen
Warnung vor Flurförderzeugen
Warnung vor Kippgefahr
Warnung vor herabfallenden Gegen-
ständen
Warnung vor heißer Oberfläche
Warnung vor niedriger Temperatur/
Frost
Keine offene Flamme; Feuer, offene
Zündquelle und Rauchen verboten
Betreten der Fläche verboten
Abstellen oder Lagern verboten
Anbohren verboten
Anleitung beachten
Vor Wartung oder Reparatur freischal-
ten
Handschutz benutzen
Augenschutz benutzen
Schutzkleidung benutzen
Abfluss vor Inbetriebnahme und
Wiederinbetriebnahme mit 2 Liter (0.5
gal) Wasser (H2O) füllen.
Getrennte Sammlung von Elektro- und
Elektronikgeräten
Getrennte Sammlung von Batterien und
Akkumulatoren
Explosionsschutzkennzeichen
2.2 Bestimmungsgemäße
Verwendung
Gerät ist zur Ausstellung von verpackten, tiefgekühlten
Lebensmittelerzeugnissen oder deren Entnahme
durch Kunden bestimmt.
Gerät ist für den Einsatz bis 2000 m (6562 ft) Seehöhe
bestimmt.
Der Betreiber ist für den ordnungsgemäßen Betrieb
des Gerätes verantwortlich.
WARNUNG
Gefährdung durch Fehlanwendung.
§Keine technischen Veränderungen am
Gerät vornehmen.
§Gerät nur nach ordnungsgemäßer Aufstel-
lung und Installation und ohne offensichtli-
che Mängel in Betrieb nehmen und betrei-
ben.
§In diesem Gerät keine explosionsfähigen
Stoffe, wie zum Beispiel Aerosolbehälter
mit brennbarem Treibgas lagern.
§Nicht mit Fahrnissen (Einkaufswagen,
Hubwagen,…) gegen das Gerät fahren.
§Keine Dampf- und Hochdruckreiniger für
die Grundreinigung verwenden.
HINWEIS
Material- und Sachschaden durch Fehlanwen-
dung.
§Gerät in stabiler Gebrauchslage betreiben (waag-
rechte Ausrichtung).
§Gerät nur auf den dafür vorgesehenen Stellfüßen
betreiben.
§Aufstellhinweise beachten [siehe }Kapitel8].
§Gerät nicht über der am Leistungsschild [sie-
he }Kapitel3.2.1] angegebenen Klimaklasse be-
treiben.
§Umgebungstemperatur darf nicht unter 16 °C (60,8
°F) betragen.
§Gerät auf einwandfreien Zustand kontrollieren. Be-
schädigungen müssen umgehend repariert wer-
den.
§Vor Einlagerung der Waren und während des Be-
triebs ist die Temperatur auf Richtigkeit zu kontrol-
lieren [siehe }Kapitel5.1].
§Eingelagerte Waren sind bei Stromausfall durch
den Betreiber zu kontrollieren (Temperaturkontrol-
le).
§Warenraum auf Fremdgegenstände kontrollieren.
Unsachgemäß eingelagerte Waren umgehend ent-
fernen.
§Gerät nicht im Freien aufstellen oder lagern.
§Mindestabstände zu Begrenzungswänden und zu
anderen Geräten einhalten, um die Luftzirkulation
nicht zu behindern [siehe }Kapitel8].
§Gerät nur mit Türen betreiben.
§Auf geschlossene Türen kontrollieren.
§Glasoberflächen nicht mit Aufkleber und Folien be-
kleben.

2 | Sicherheit AHT Cooling Systems GmbH | de
8 / 84 417632_2_0820
§Gerät mit beschädigtem Glaselement (Riss,
Sprung, Bruch) nicht mehr betreiben.
- Waren aus dem beschädigten Gerät ausräumen
und in funktionsfähiges Gerät mit gleicher Produkt-
temperaturklasse umlagern.
- Beschädigtes Gerät nach Entfernen der Waren
ausschalten [siehe }Kapitel10.2.1].
- Instandhaltungsdienst kontaktieren [siehe }Ka-
pitel12.5].
2.3 Personalanforderungen
WARNUNG
Unzureichende Qualifikation.
Verletzungsgefahr.
§Nur entsprechend qualifiziertes Personal
darf Arbeiten am Gerät durchführen.
§Das Personal muss diese Anleitung vor
Beginn aller Arbeiten gelesen und ver-
standen haben.
Betreiber
– Der Betreiber muss sicherstellen, dass diese An-
leitung vom Bedienungspersonal gelesen und ver-
standen wurde (Schulung).
– Der Betreiber ist verantwortlich, dass Störungen
im Betrieb (wie Alarme, Temperaturabweichungen
etc.) vom Bedienungspersonal erkannt und ent-
sprechende Maßnahmen gesetzt werden [sie-
he }Kapitel10.3] und [siehe }Kapitel12.4].
Bedienungspersonal
– Der Betreiber muss das Bedienungspersonal über
den Inhalt dieser Anleitung (Aufgaben, mögliche
Gefahren,…) schulen.
– Nur geschultes Bedienungspersonal darf das Ge-
rät bedienen und reinigen.
Fachkräfte
– Nur von AHT autorisierte Fachkräfte dürfen Arbei-
ten am Gerät durchführen wie:
– Aufstellung, Installation und Inbetriebnahme
– Wartung, Service und Reparatur
– Nur auf brennbare Kältemittel geschulte Fachkräf-
te dürfen Arbeiten am Kältemittelkreislauf bei
R-290 Geräten durchführen.
– Nur Elektrofachkräfte dürfen Arbeiten am elektri-
schen System durchführen.
– Nur von AHT autorisierte und geschulte Reini-
gungsfirmen oder Fachkräfte dürfen eine
Hauptreinigung [siehe }Kapitel11.1.2] durchfüh-
ren.
Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
dürfen das Gerät nur unter Aufsicht und nach Einwei-
sung bedienen und keine Instandhaltungsarbeiten
durchführen. Kinder dürfen nicht mit dem Gerät spie-
len.
Arbeiten unter Einfluss von Alkohol und Drogen ist
verboten.
2.4 Persönliche
Schutzausrüstung
Handschutz benutzen
– Schutz vor schweren Geräteteilen beim Transport,
beim Auspacken, bei Aufstellung und Installation
und bei Entsorgung.
– Schutz vor scharfen Gerätekanten beim Auspa-
cken, bei Aufstellung und Installation.
– Schutz vor scharfen Gerätekanten, rotierenden
Teilen und heißen Oberflächen bei Wartungs-Ser-
vice und Reparaturarbeiten.
– Schutz vor Kontakt mit flüssigem/austretendem
Kältemittel bei Undichtheit am Kältemittelkreislauf.
– Schutz vor niedriger Temperatur beim Beladen
und Reinigen.
– Zum Entfernen von Glasteilen und Glassplitter bei
Glasbruch.
Augenschutz benutzen
– Schutz vor Kontakt mit flüssigem/austretendem
Kältemittel bei Undichtheit am Kältemittelkreislauf.
– Schutz für Fachkräfte und Reinigungsfirmen bei
Arbeiten mit Dampf-und Hochdruckreinigern und
bei Verwendung von Chemikalien, wie Reini-
gungs- und Desinfektionsmittel während der
Hauptreinigung.
Schutzkleidung benutzen
– Beim Beladen der Geräte mit Waren entsprechen-
de Kleidung tragen (Kälteschutz).
2.5 Besondere Gefährdungen
2.5.1 Elektrische Spannung
Nur Fachkräfte dürfen Arbeiten am elektrischen Sys-
tem durchführen.
a) Bei Störmeldungen oder Beschädigung am Gerät
Instandhaltungsdienst kontaktieren [siehe }Kapi-
tel12.5]
WARNUNG
Kontakt mit spannungsführenden Tei-
len kann zu Stromschlag führen.
Brandgefahr durch Funkenbildung oder Über-
last.
§ Kein beschädigtes Gerät oder beschädig-
te Teile (wie Anschlusskabel) an die
Spannungsversorgung anschließen.
§Am Gerät angebrachte Schutzvorrichtun-
gen und Abdeckungen nicht entfernen.

AHT Cooling Systems GmbH | de Sicherheit | 2
417632_2_0820 9 / 84
§Vor Anschluss an die Spannungsversor-
gung folgendes beachten und einhalten:
- Geltende örtliche Elektrosicherheitsvor-
schriften.
- Geltende Normen und Sicherheitshinwei-
se.
- Angaben am Leistungsschild [sie-
he }Kapitel3.2.1].
§Nur zuvor geschultes Personal darf das
Gerät freischalten.
§ Bei Beschädigung des Geräts während
des Betriebes und vor Instandhaltungsar-
beiten nachfolgende Sicherheitsregeln be-
achten:
1. Gerät freischalten (allpolig und allseitig)
2. Gerät gegen Wiedereinschalten si-
chern.
§Nur Fachkräfte dürfen beschädigte Teile
austauschen, wie zum Beispiel:
- Anschlusskabel
- Leuchten [siehe }Kapitel12.2]
- Batterien [siehe }Kapitel12.3]
§Anschlusskabel nicht quetschen oder kni-
cken.
§Keine Verlängerungskabel oder Mehrfach-
steckdosenleisten verwenden.
§Keine Dampf- und Hochdruckreiniger für
die Grundreinigung verwenden.
§ Verdeckte elektrische Teile nicht beschä-
digen. Gerät nicht anbohren und keine an-
deren Arbeiten am Gerät durchführen.
2.5.2 Kältemittelkreislauf
Nur Fachkräfte dürfen Arbeiten am Kältemittelkreislauf
durchführen.
a) Bei Störmeldungen oder Beschädigung am Gerät
Instandhaltungsdienst kontaktieren [siehe }Kapi-
tel12.5]
Brennbare Kältemittel
WARNUNG
Das Kältemittel ist hochentzündlich.
Bei Undichtheiten kann Kältemittel ent-
weichen und ein explosionsfähiges
Gas/Luft-Gemisch verursachen.
Dies kann in weiterer Folge zu Feuer und Ex-
plosion mit nachfolgendem Brandrisiko füh-
ren.
§Das Kältemittel R-290 (Propan) gehört
nach EN 378-1 zur Sicherheitsgruppe A3.
Das verwendete Kältemittel und die Füll-
menge sind am Leistungsschild ersicht-
lich [siehe }Kapitel3.2.1].
§ Zündquellen (Hitze, Funken, offene Flam-
men, heiße Oberflächen) fernhalten.
§Zum Entfernen von Tauwasser und zum
Reinigen feuchtes Tuch oder Schwamm
verwenden. Keine trockenen Tücher oder
Schwämme zum Trockenreiben verwen-
den. (Gefahr von elektrostatischer Aufla-
dung und Funkenbildung).
§ Abfluss vor Inbetriebnahme und Wieder-
inbetriebnahme mit circa 2 Liter (0.5 gal)
Wasser (H2O) füllen. Verhindert Ver-
schleppung von Kältemittel in Kanalisati-
on.
§Belüftungsöffnungen im Gerätegehäuse
nicht verschließen. Nur Originalzubehör-
teile verwenden.
§Zum Beschleunigen des Abtauvorgangs
keine mechanischen Einrichtungen oder
sonstigen Mittel (z.B. Eisschaber) benut-
zen.
§Keine elektrischen Geräte (z.B. Nasssau-
ger) innerhalb des Kühlfachs betreiben,
die nicht der vom Hersteller empfohlenen
Bauart entsprechen. Geräte mit Explosi-
onsschutzkennzeichen [siehe }Kapi-
tel2.1] sind erlaubt.
§Keine Dampf- und Hochdruckreiniger für
die Grundreinigung verwenden.
§Gerät nur in gut belüfteten Räumen auf-
stellen.
§Wird das Gerät in Kellerräumen aufge-
stellt, muss für eine ausreichende Belüf-
tung gesorgt sein.
§Kanäle und Wanddurchführungen müssen
unter und hinter dem Gerät brandschutz-
gerecht abgedichtet sein.
§Den Kältemittelkreislauf nicht beschädi-
gen.
§Gerät bei Transport und Lagerung keinen
höheren Temperaturen als 70°C (158 °F)
aussetzen.
§Übertragung von Pulsationen und Schwin-
gungen auf das Gerät vermeiden.
§Externe Gewalteinwirkung auf das Gerät
wie unvorsichtiges Agieren mit Hubwagen
oder Bodenreinigungsmaschine vermei-
den.
§Gerät nicht anbohren und keine anderen
Arbeiten am Gerät durchführen.
§Rohrleitungen nicht quetschen oder ver-
biegen.
§Nur Fachkräfte dürfen Arbeiten am Kälte-
mittelkreislauf durchführen.
§Das Öffnen des Kältemittelkreislaufes und
Absaugen des Kältemittels nur in gut be-
lüfteten Räumen außerhalb der Ge-
schäftszeiten des Marktes (ohne Kunden-
verkehr) oder im Freien durchführen.
§ Vor jeder Wartung-, Service- und Repara-
turarbeit
1. Gerät freischalten [siehe }Kapi-
tel10.2.1]
2. Gerät gegen Wiedereinschalten si-
chern.

2 | Sicherheit AHT Cooling Systems GmbH | de
10 / 84 417632_2_0820
§Während der Reparatur muss eine sach-
kundige Person, welche die örtlichen Ge-
gebenheiten kennt, als Ansprechpartner
für die Fachkräfte zur Verfügung stehen.
VORSICHT
Flüssiges Kältemittel.
Erfrierungen auf der Haut.
§Schutzbrille und Schutzhandschuhe tra-
gen.
§Hände und Gesicht vor Kontakt mit flüssi-
gem/austretendem Kältemittel schützen.
2.5.3 Mechanische Gefährdungen
WARNUNG
Transport der Geräte mit Flurförder-
zeugen.
Verletzungsgefahr von Personen bei Zusam-
menstoß.
§Transportwege für Flurförderzeuge beach-
ten.
§Transportgut sichern.
§Nur geschultes Personal darf Flurförder-
zeuge bedienen.
§Schwerpunkt des Geräts zum sicheren
Anheben der Last mit dem Gabelstapler
beachten. Informationen dazu sind auf der
Vorder- und Rückseite der Geräteverpa-
ckung angebracht.
Kippgefahr des Gerätes.
Personen können eingeklemmt werden.
§Transportrahmen erst in der stabilen, end-
gültigen Aufstellposition entfernen.
§Separate Montageanleitung beachten.
§Bei Fragen Instandhaltungsdienst kontak-
tieren [siehe }Kapitel12.5].
Entsorgung von Verpackungsmaterial
und Folien.
Erstickungsgefahr.
§Verpackungsmaterial und Folien von Kin-
dern fernhalten.
§Kinder nicht mit Verpackungsmaterial und
Folien spielen lassen.
Fehlende und/oder nicht voll funkti-
onsfähige Sicherheitseinrichtungen.
Verletzungsgefahr durch z.B. rotierende Teile.
§Sicherheitseinrichtungen auf Vollständig-
keit und Funktionsfähigkeit kontrollieren.
§Am Gerät angebrachte Schutzvorrichtun-
gen und Abdeckungen nicht entfernen.
VORSICHT
Materialbruch.
Sturzgefahr. Stoßgefahr durch möglicherwei-
se herabfallende Teile. Schnittverletzung.
§ Nicht auf oder in das Gerät steigen.
Herabfallende Gegenstände.
Stoßverletzung. Schnittverletzung bei Glas-
bruch.
§ Keine Gegenstände auf dem Gerät ab-
stellen.
Unsachgemäßer Einbau der Regalaus-
lagen bzw. Gitterkörbe.
Verletzungsgefahr durch Herabfallen der mit
Waren bestückten Regalauslagen bzw. Gitter-
körbe.
§Haltewinkel für Regalauslagen und Rega-
lauslagen müssen beim Einhängen voll-
ständig in die dafür vorgesehenen Öffnun-
gen einrasten.
§Haltewinkel für Gitterkörbe und Gitterkör-
be müssen beim Einhängen vollständig in
die dafür vorgesehenen Öffnungen einras-
ten.
§Einbau der Regalauslagen bzw. Gitterkör-
be beachten [siehe }Kapitel8].
Bedienung der Gitterkörbe.
Hände und Finger können eingeklemmt wer-
den.
§Gitterkörbe nur von vorne bedienen.
§Gitterkörbe beim Ein- bzw. Ausfahren
NICHT seitlich angreifen.
Auslaufen von Tauwasser. Auslaufen
von Flüssigkeiten aus beschädigten
Verpackungen. Ablaufen von Kondens-
wasser bei Türen.
Rutschgefahr.
§Kondenswasser von Türen entfernen.
§Auf Pfützenbildung vor und unter dem Ge-
rät kontrollieren.
§Ausgelaufenes Tauwasser/Flüssigkeiten/
Kondenswasser umgehend entfernen.
Öffnen/Schließen der Türen.
Hände (Körperteile) können an der Bandseite
oder Griffseite eingeklemmt werden.
§Beim Öffnen/Schließen auf andere Perso-
nen achten.
§Beim Öffnen/Schließen nicht in den Öff-
nungsspalt greifen, insbesondere an der
Bandseite.
Glasbruch.
Schnittverletzungen am Körper. Stoßverlet-
zung.

AHT Cooling Systems GmbH | de Sicherheit | 2
417632_2_0820 11 / 84
§Glaselemente auf Beschädigung kontrol-
lieren, wie z.B. Riss, Sprung, Bruch. Bei
Beschädigung umgehend Instandhal-
tungsdienst kontaktieren [siehe }Kapi-
tel12.5].
§Das Bedienungspersonal kontrolliert, dass
Türen vollkommen geschlossen sind.
§Auf geschlossene Glastüren kontrollieren.
§Auf freie Durchgänge bei geöffneten Gla-
stüren achten.
§Glastür nicht belasten.
§Keine Gegenstände auf die Tür oder den
Türgriff hängen.
§Glastür nicht über einen Öffnungswinkel
von 90° öffnen.
§Nicht mit Fahrnissen (Einkaufswagen,
Hubwagen,…) gegen Glaselemente fah-
ren.
§ Nicht auf oder in das Gerät steigen.
§Lagerung von Glasbehältnissen in Gefrier-
geräten ist verboten.
Entsorgung von gebrochenem Glas.
Schnittverletzungen an Händen und am Kör-
per.
§ Schutzhandschuhe zum Entfernen der
zersplitterten Glasteile und der möglicher-
weise dadurch beschädigten Waren be-
nutzen.
§Alle zersplitterten Glasteile und beschä-
digten Waren vorsichtig und vollständig
entfernen.
2.6 Restrisiken
Der Hersteller übernimmt keine Haftung für Schäden
die durch Nichtbeachtung dieser Anleitung und ande-
rer Herstellervorgaben verursacht wurden.

3 | Produktbeschreibung AHT Cooling Systems GmbH | de
12 / 84 417632_2_0820
3 Produktbeschreibung
3.1 Allgemeine Angaben
AHT-Produkte erfüllen die EU-Verordnung 1907/2006
(REACH) zur Registrierung, Bewertung, Zulassung
und Beschränkung chemischer Stoffe.
3.2 Technische Daten
Wichtige technische Daten sind auf dem Leistungs-
schild ersichtlich [siehe }Kapitel3.2.1].
Parameter Wert
Außenabmessun-
gen
Siehe → Gerätemodelle-Über-
sicht
Gewicht Gerät Siehe → Gerätemodelle-Über-
sicht
Kältemittel Propan (R-290)
Kältemittelmenge
pro Kältemittelkreis-
lauf
≤ 150g
Ozonabbaupotential
(ODP)
Propan (R-290)
0
Treibhauspotential
(GWP)
Propan (R-290)
3
Luftschallemission/
Emissionsschall-
druckpegel
< 70 dB(A)
Gesetzlich geforder-
te Informationen
über das Modell
https://eprel.ec.europa.eu/
Maximale Belastung
Parameter Wert
Ablagegestelle
Aufkleber rechts oben an der
Innenseite der Gerätedecke ne-
ben Leistungsschild
Regalauslage 115 kg/m²
Bodenauslage 600 kg/m²
Gitterkorb/Stück 80 kg
Empfohlene Lichtfarben
Parameter Wert
Neutral Weiß 4000 K
Kalt Weiß 5000 K
Ultra Kalt Weiß 6500 K
Technische Schnittstellen
Tauwasserablauf DN 40
Soleanschluss
Holländerverschrau-
bung
3/4ʺ
(Vorlauf und Rücklauf)
Bussystem
Bussystem
(Kommunikation) AHT Inter Cabinet BUS (ICB)
Buskabel CAT 5-S/FTP (PIN 1 … 8 be-
legt) RJ45
Elektrischer Anschluss
Nennspannung
Nennfrequenz
3N 380 – 420 V
50 Hz
Stecker-Typen CEE 5 x 16 A
Anschlusskabel 5-poliges Kabel mit Schutzleiter
(PE) und Neutralleiter (N)
Mindestquerschnitt
für Anschlusskabel 2,5 mm²
Licht-Steuerung
Ansteuerung exter-
nes Tag/Nachtsignal
Potentialfreier Kontakt über
Marktlichtsignalbox (Zubehör)
Das Steuersignal für die Markt-
lichtsignalbox ist netzgetrennt
mit einem Transformator an die
Marktlichtbeleuchtung zu kop-
peln
Elektrischer Absicherung
[siehe }Kapitel8.2]
Nenn-
strom
[A]
Feh-
ler-
strom
[mA]
Type Auslöse-
charakte-
ristik
Leitungsschutzschalter (LS/CB)
16 - - C (träge)
Fehlerstromschutzschalter (FI/RCCB/GFCI)
40 30
G (kurzzeitverzögert)
A (pulsstromsensitiv)/
F (mischfrequenzsensitiv)/
B (allstromsensitiv)
-
Kombischalter FI-LS/RCBO (Alternativ zu FI und LS)
16 30
G (kurzzeitverzögert)
A (pulsstromsensitiv)/
F (mischfrequenzsensitiv)/
B (allstromsensitiv)
C (träge)
Kundenspezifische Abweichungen möglich.
Weitere Informationen: Instandhaltungsdienste [sie-
he }Kapitel12.5]
Technische Änderungen vorbehalten.
3.2.1 Leistungsschild und
Seriennummer
Angaben auf dem Leistungsschild beachten.
Das Leistungsschild befindet sich als Aufkleber rechts
oben im Geräteinnenraum.
Angaben am Leistungsschild
– Gerätebezeichnung und Gerätetyp
– Seriennummer
– Klimaklasse*
– Nennspannung und Nennfrequenz
– Nennstrom und Nennaufnahme
– Kältemittel und eingesetzte Menge
– Nettoinhalt

AHT Cooling Systems GmbH | de Aufbau und Funktion | 4
417632_2_0820 13 / 84
– Herstellungsdatum
– sowie weitere technische Daten
*Beispiele für Klimaklassen:
Klimaklasse
(class) nach
ISO 23953-2
Umgebung-
stemperatur
[°C]
Relative Luft-
feuchte [%]
3 25 60
3.3 Bestimmungsgemäße
Verwendung
Gerät ist zur Ausstellung von verpackten, tiefgekühlten
Lebensmittelerzeugnissen oder deren Entnahme
durch Kunden bestimmt.
Weitere Informationen siehe [siehe }Kapitel2.2]
4 Aufbau und Funktion
Gerät wird betriebsfertig geliefert und hat eine eigene
Steuereinheit.
Gerät ist ab Werk vorprogrammiert.
Gerät enthält einen oder mehrere hermetisch ge-
schlossene Kältemittelkreisläufe, dessen Komponen-
ten miteinander dauerhaft technisch dicht verbunden
sind.
Die Ausführung der einzelnen Gerätemodelle kann va-
riieren.
Ein Geräteverbund besteht aus mehreren Einzelgerä-
ten und wird in Modulbauweise aufgebaut.
Zwischen den Einzelgeräten kann eine Trennwand er-
forderlich sein.
1 2
54
8
3
6
7
Abb.1: Gesamtansicht Gerät
1
Bedienungs- und Anzei-
geelemente,
Temperaturanzeige
2Regalauslage mit
Haltewinkel
3 Aufkleber 4 Fußblende
5Gitterkorb mit ausziehba-
rem Haltewinkel 6 Kunststoffblende
7 Tür 8 Dichtung Tür
Gerät ist mit Regalauslagen und Gitterkörben ausge-
stattet.
Anzahl, Position und Tiefe der Regalauslagen/Gitter-
körbe laut Beladevorgabe [siehe }Kapitel10.1].
Gerät ist mit Türen ausgestattet.
Türen sind mit einem Selbstschließ-Mechanismus
ausgestattet.
Funktion Selbstschließ-Mechanismus Tür
Tür schließt ab einem bestimmten Winkel von selbst.
Gerätemodelle mit Solekreislauf
Die im Gerät entstehende Abwärme wird über einen
Solekreislauf an die Außeneinheit abgegeben.
HINWEIS
Material-und Sachschaden durch Verwendung
nicht freigegebener Komponenten.
§Der Anschluss an einen Solekreislauf zur Rück-
kühlung ist nur an Geräte des Herstellers AHT zu-
gelassen.
Gerätemodelle mit Zusatzbezeichnung AIR
Die im Gerät entstehende Abwärme wird über einen
Verflüssiger an die Umgebungsluft abgegeben.
Gerät ist mit Kunststoffblende ausgestattet.
HINWEIS
Material- und Sachschaden durch fehlende
Teile beim Gerät.
§Das Bedienungspersonal muss das Vorhanden-
sein der Kunststoffblende kontrollieren.
Das Vorhandensein der Kunststoffblende ist Voraus-
setzung für ein ordnungsgemäßes Funktionieren des
Gerätes.
1
Abb.2: Kunststoffblende (1)
Gerät ist mit Aufklebern ausgestattet.
– Leistungsschild [siehe }Kapitel3.2.1]
– Beladevorgabe [siehe }Kapitel10.1]
– Symbol
Die Aufkleber befinden sich rechts oben im Gerätein-
nenraum.
Kontrollaufgaben
– Vorhandensein Aufkleber
– Vorhandensein Kunststoffblende
– Funktion Selbstschließ-Mechanismus Türen
Zuständigkeit
– Bedienungspersonal

5 | Bedienungs- und Anzeigeelemente AHT Cooling Systems GmbH | de
14 / 84 417632_2_0820
Häufigkeit
Siehe Instandhaltung [siehe }Kapitel11]
Bei fehlenden Teilen oder Funktionsfehler umgehend
Instandhaltungsdienst kontaktieren [siehe }Kapi-
tel12.5].
4.1 Automatische Abtauung
Gerät besitzt eine automatische Abtauung.
Die Häufigkeit, die Dauer und der Zeitpunkt der Abtau-
ung sind voreingestellt.
Abtaudauer
– Bis zu 60 min
Displayanzeige
Während der automatischen Abtauung erscheinen am
Display nachfolgende Displayanzeigen und Symbole
[siehe }Kapitel5].
Displayanzeige Symbol
Das anfallende Tauwasser wird in einer Auffangwanne
(Bodenwanne mit Abfluss [siehe }Kapitel11.1.1]) ge-
sammelt und über einen Tauwasserablauf abgeleitet
[siehe }Kapitel8].
VORSICHT
Auslaufen von Tauwasser.
Rutschgefahr.
§Auf Pfützenbildung vor und unter dem Ge-
rät kontrollieren.
§Ausgelaufenes Tauwasser umgehend ent-
fernen.
§Umgehend Instandhaltungsdienst kontak-
tieren [siehe }Kapitel12.5].
Während des Abtauvorganges kann es zu einem Tem-
peraturanstieg bei der Innenraum-Temperaturanzeige
kommen.
4.2 Automatische
Gerätebeleuchtung
Gerätebeleuchtung kann z.B. an die Marktbeleuchtung
gekoppelt sein.
Ansteuerung durch externes Tag/Nachtsignal.
Technische Daten [siehe }Kapitel3.2]
Funktion Tagbetrieb
Wird der Tagbetrieb eingeschaltet, geht die Gerätebe-
leuchtung automatisch an.
Funktion Nachtbetrieb
Wird der Tagbetrieb ausgeschaltet, geht die Gerätebe-
leuchtung automatisch aus.
5 Bedienungs- und
Anzeigeelemente
5.1 Temperaturanzeige
Temperatur des Gerätes wird im Werk so eingestellt,
dass die optimale Produkttemperatur innerhalb der ge-
normten Produkttemperaturklasse gehalten wird.
Um eine optimale Aufbewahrung der Lebensmittel zu
gewährleisten, wird empfohlen diese Einstellung bei-
zubehalten.
Veränderungen der Temperatureinstellungen können
zum Verderb der Ware führen.
Anzeige der Innenraum-Temperatur
(Lufttemperatur) des Gerätes
Temperaturanzeige befindet sich links oben im Waren-
raum.
Abb.3: Anzeige Innenraum-Temperatur
Kontrolle der Innenraum-Temperatur
Zuständigkeit
– Bedienungspersonal
Häufigkeit
Siehe Instandhaltung [siehe }Kapitel11]
5.2 Bedienungselemente und
Displayanzeigen
Bedienungselemente und Displayanzeigen befinden
sich links oben im Warenraum.
Abb.4: Bedienungselemente
Als Bedienungselemente stehen Tasten zur Verfü-
gung, die folgendermaßen belegt sind:
Taste Funktion
Akustischen Alarm quittieren
Optional
Taste Funktion
Kühlfunktion ein- und ausschal-
ten

AHT Cooling Systems GmbH | de Bedienungs- und Anzeigeelemente | 5
417632_2_0820 15 / 84
Taste Funktion
Temporären Tagbetrieb aktivie-
ren
(Gerätebeleuchtung an)
Halbautomatische Abtauung
starten
Auf Programmierebene navigie-
ren
Wert erhöhen
Auf Programmierebene navigie-
ren
Wert verringern
Abb.5: Displayanzeigen
Displayanzeige Bedeutung Displayanzeige
Innenraum-Temperatur
Gerät fehlerfrei und in Betrieb
(Normalbetrieb)
Kühlfunktion aktiv
Abtauung aktiv
Kühlfunktion aus (Standby)
Kühlfunktion aktiv
Abtauung aktiv
Verdampfer-Lüfter aktiv
Tagbetrieb (Gerätebeleuchtung
an)
Alarm
5.2.1 Kühlfunktion
Kühlfunktion nur für Reinigungszwecke ausschalten.
Kühlfunktion aus-
schalten (Standby)
5 s drücken. erscheint am
Display.
oder drücken bis
am Display erscheint.
drücken. erscheint am
Display.
Kühlfunktion ein-
schalten
5 s drücken. oder die
Innenraum-Temperatur und die
Symbole erscheinen
nach einigen Sekunden am Dis-
play.
5.2.2 Halbautomatische Abtauung
Halbautomatische
Abtauung starten
5 s drücken. wird am Dis-
play angezeigt.
oder drücken bis
am Display erscheint.
drücken. und die bei-
den Symbole erschei-
nen nach einigen Sekunden am
Display.
Nach der halbautomatischen Abtauung kehrt das Ge-
rät automatisch in den Normalbetrieb zurück.
5.2.3 Temporären Tagbetrieb aktivieren
- zum Beladen
Zum Einschalten der Gerätebeleuchtung bei Nachtbe-
trieb.
Temporären Tagbetrieb
aktivieren
2 Sekunden drücken.
erscheint am Display.
Nach 60 Minuten schaltet die Gerätebeleuchtung au-
tomatisch aus.
Temporärer Tagbetrieb
vorzeitig beenden 2 Sekunden drücken.
5.2.4 Alarm
Alarm anzeigen
Fehlercode wird am Display angezeigt.
Das Symbol erscheint am Display.
Je nach Fehler wird ein akustischer Alarm durch einen
eingebauten Summer ausgegeben (optional).
Maßnahmen zur Fehlerbehebung bei Auftreten von
Alarmanzeigen siehe [siehe }Kapitel10.3].

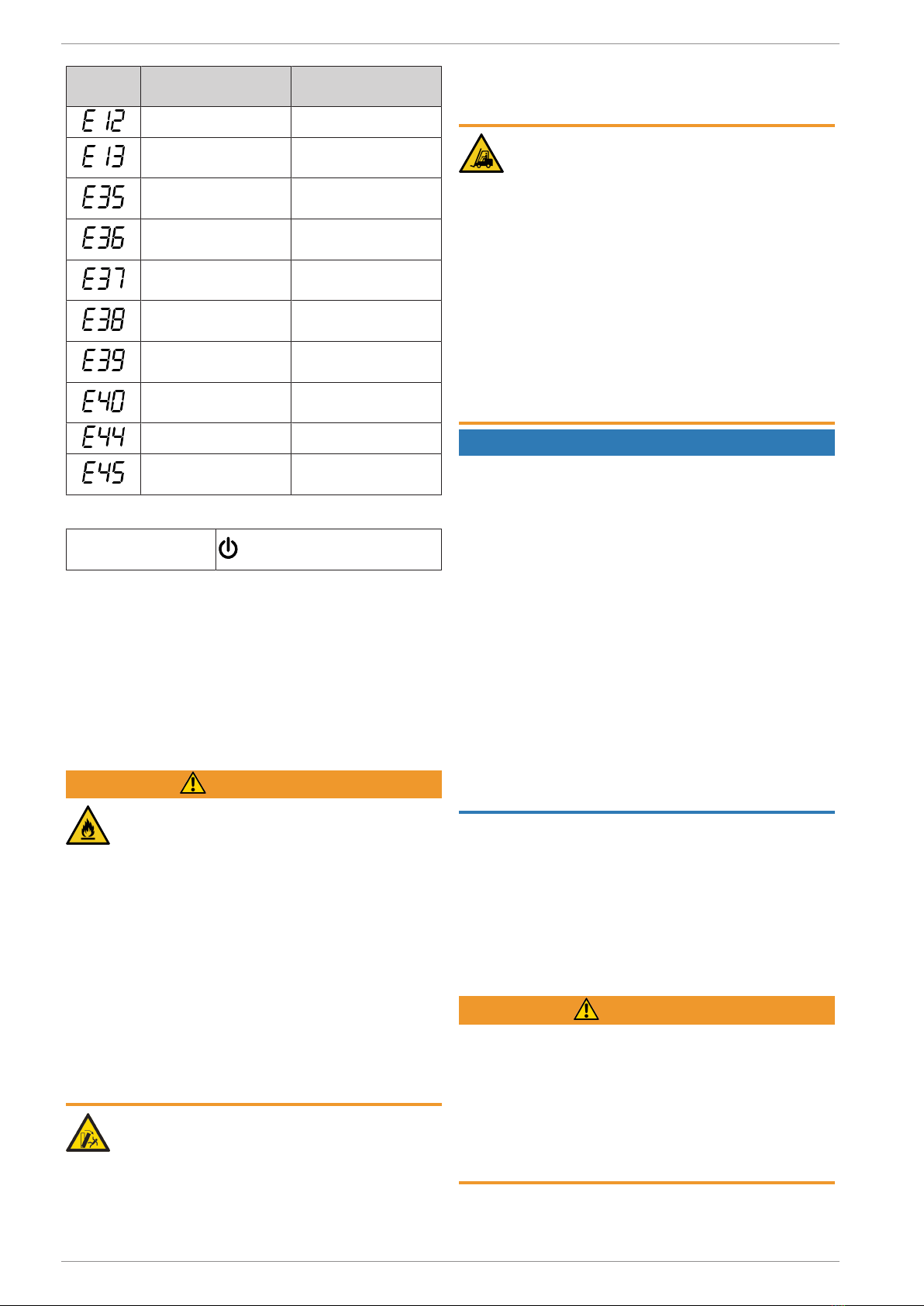

Fehlerco-
de
Bedeutung Bedeutung (EN)
Thermostat Notbe-
trieb On Failsafe
Steuerungsplatine
defekt
HW failure or Mod-
bus flashing
Lufteintrittsensor Air in sensor
Luftaustrittsensor Air out sensor
Verdampfersensor Fin sensor
Hochdrucksensor Discharge pressure
sensor
Verdichter-Sicher-
heitskette (Hoch-
druck/Niederdruck)
Compressor safety
(High pressure/Low
pressure)
Warenraumsensor
(HACCP)
Cabinet temperature
sensor (HACCP)
zu niedrige Versor-
gungsspannung Low supply voltage
Batterie defekt Battery defective

6 | Transport und Lagerung AHT Cooling Systems GmbH | de
16 / 84 417632_2_0820
Fehlerco-
de
Bedeutung Bedeutung (EN)
Software Klasse B Class B software
EEPROM (Steue-
rungsplatine defekt)
EEPROM (controller
defective)
zu hohe Waren-
raumtemperatur
High cabinet tempe-
rature
zu niedrige Waren-
raumtemperatur
Low cabinet tempe-
rature
zu niedrige Regel-
temperatur
Low control tempe-
rature
zu hohe Regeltem-
peratur
High control tempe-
rature
Zeitüberschreitung
Abtauung
Defrost terminated
by time
SD-Speicherkarte
defekt SD card defective
Bus Alarm Bus alarm
Ungültige Konfigura-
tion Invalid Configuration
Alarm quittieren
Akustischen Alarm
quittieren drücken.
Fehlercode kann NICHT quittiert werden.
Der Fehlercode erscheint bis der Fehler behoben wur-
de.
6 Transport und Lagerung
a) Gerät nach Anlieferung auf Transportschäden kon-
trollieren.
b) Bei Beschädigung am Gerät umgehend Instand-
haltungsdienst kontaktieren [siehe }Kapitel12.5].
WARNUNG
Beschädigung am Kältemittelkreislauf.
Brennbares Kältemittel kann entweichen und
ein explosionsfähiges Gas/Luft-Gemisch ver-
ursachen.
§Gerät bei Transport und Lagerung keinen
höheren Temperaturen als 70°C (158 °F)
aussetzen.
§Für eine gute Belüftung sorgen.
§Sicherheits- und Warnhinweise für Gerät
mit brennbaren Kältemitteln beachten
[siehe }Kapitel2.5.2].
§Bei Beschädigung am Gerät umgehend
Instandhaltungsdienst kontaktieren [sie-
he }Kapitel12.5].
Verlust der Standfestigkeit des Gerätes
durch Materialschaden.
Kippgefahr des Gerätes. Personen können
eingeklemmt werden.
§Gerät bei Transport und Lagerung keinen
höheren Temperaturen als 70°C (158 °F)
aussetzen.
Transport der Geräte mit Flurförder-
zeugen.
Verletzungsgefahr von Personen bei Zusam-
menstoß.
§Transportwege für Flurförderzeuge beach-
ten.
§Transportgut sichern.
§Nur geschultes Personal darf Flurförder-
zeuge bedienen.
§Schwerpunkt des Geräts zum sicheren
Anheben der Last mit dem Gabelstapler
beachten. Informationen dazu sind auf der
Vorder- und Rückseite der Geräteverpa-
ckung angebracht.
HINWEIS
Materialschaden durch Transport und Lage-
rung.
§Gerät in stabiler Gebrauchslage transportieren und
lagern (waagrechte Ausrichtung).
§Wurde das Gerät beim Transport dennoch ge-
neigt, mit der Inbetriebnahme mindestens 2 Stun-
den warten.
§Bei der Anlieferung für eine durchgehende Zu-
gänglichkeit bis zum Aufstellraum sorgen (Durch-
gangshöhen, Durchgangsbreiten, Aufstellraumhö-
he beachten, ausreichende Rangierradien).
§Gerät nicht im Freien lagern.
§Nur das AHT- Aufstellservice darf den Transport-
rahmen auf dem das Gerät steht entfernen oder
montieren.
§Nur Fachkräfte dürfen das Gerät ohne Transport-
rahmen bewegen.
7 Auspacken
Zuständigkeit
– Fachkräfte
a) Gerät vor und beim Auspacken auf Beschädigung
kontrollieren.
b) Bei Beschädigung am Gerät umgehend Instand-
haltungsdienst kontaktieren [siehe }Kapitel12.5].
WARNUNG
Entsorgung von Verpackungsmaterial
und Folien.
Erstickungsgefahr.
§Verpackungsmaterial und Folien von Kin-
dern fernhalten.
§Kinder nicht mit Verpackungsmaterial und
Folien spielen lassen.

AHT Cooling Systems GmbH | de Aufstellung und Installation | 8
417632_2_0820 17 / 84
VORSICHT
Scharfe Gerätekanten. Schwere Gerä-
teteile.
Schnittverletzung an den Händen. Hände kön-
nen eingeklemmt werden.
§Beim Auspacken auf Finger und Hände
achten.
§ Schutzhandschuhe benutzen.
HINWEIS
Material- und Sachschaden durch fehlende
Teile beim Gerät.
§Verpackung auf lose Teile kontrollieren.
§Lose Teile nicht entsorgen und Verwendung mit
Instandhaltungsdienst abklären [siehe }Kapi-
tel12.5].
8 Aufstellung und
Installation
Zuständigkeit
– Fachkräfte
WARNUNG
Beschädigung am Kältemittelkreislauf.
Brennbares Kältemittel kann entweichen und
ein explosionsfähiges Gas/Luft-Gemisch ver-
ursachen. Brandgefahr.
§Belüftungsöffnungen im Gerätegehäuse
nicht verschließen. Nur Originalzubehör-
teile verwenden.
§Gerät nur in gut belüfteten Räumen auf-
stellen.
§Wird das Gerät in Kellerräumen aufge-
stellt, muss für eine ausreichende Belüf-
tung gesorgt sein.
§Kanäle und Wanddurchführungen müssen
unter und hinter dem Gerät brandschutz-
gerecht abgedichtet sein.
§Gerät nicht anbohren und keine anderen
Arbeiten am Gerät durchführen.
§Rohrleitungen nicht quetschen oder ver-
biegen.
VORSICHT
Materialbruch.
Sturzgefahr. Stoßgefahr durch möglicherwei-
se herabfallende Teile. Schnittverletzung.
§ Nicht auf oder in das Gerät steigen.
Scharfe Gerätekanten. Schwere Gerä-
teteile.
Schnittverletzung an den Händen. Hände kön-
nen eingeklemmt werden.
§Beim Auspacken auf Finger und Hände
achten.
§ Schutzhandschuhe benutzen.
HINWEIS
Material- und Sachschaden durch fehlerhafte
Aufstellung.
§Gerät in stabiler Gebrauchslage betreiben (waag-
rechte Ausrichtung).
§Gerät nur auf den dafür vorgesehenen Stellfüßen
betreiben.
§Gerät am Aufstellort keiner direkten Wärmestrah-
lung aussetzen, wie z.B.:
- Sonneneinstrahlung
- Künstliche externe Lichtquellen
§Gerät am Aufstellort keiner direkten Einwirkung
von Klimaanlagen und Belüftungen aussetzen.
§Gerät nicht im Freien aufstellen.
Material- und Sachschaden durch Beschädi-
gung der Türen.
§Mindestabstand vor dem Gerät einhalten. Türen
müssen sich ungehindert öffnen lassen.
Material- und Sachschaden durch Stau der
warmen Abluft (Hitzestau).
§Abluft muss an der Geräteoberseite ungehindert
entweichen können.
Mindestabstand zu Decke 1000 mm.
Unterschreitung des Mindestabstandes nur in Ab-
stimmung mit dem Hersteller.
§Überbauten oder Zwischendecken direkt an der
Geräteoberkante dürfen nur in Abstimmung mit
dem Hersteller angebracht werden.
§Zum Ausblasen der warmen Abluft müssen zwi-
schen Decke und eventuell aufgehängten Marke-
tingplakaten mindestens 300 mm frei bleiben.
Unterschreitung des Mindestabstandes nur in Ab-
stimmung mit dem Hersteller.
Nur Fachkräfte dürfen ein Gerät oder einen Anlagen-
verbundes (Zusammenbau, Abdichten) aufstellen und
installieren.
Diese Arbeiten sind gemäß der Montageanleitung KA-
LEAGMFR durchzuführen.
Diese Anleitung liegt bei den Fachkräften auf.
Die Installation eines Gerätes oder Anlagenverbundes
und der Außeneinheit hat durch Fachkräfte in Abstim-
mung mit dem Betreiber zu erfolgen.
Betreiber muss vor Anlieferung und Installation der
Geräte nachfolgend angeführte Infrastrukturen voll
funktionsfähig bereitstellen und trägt die Verantwor-
tung dieser anzubindenden Systeme und Schnittstel-
len:
– Netzversorgung
– Verbindung Abwasserkanalisation -Tauwasserab-
lauf
– Übergeordnete Marktsteuerung
– DFÜ-Zugang für Fernwartung (optional)

8 | Aufstellung und Installation AHT Cooling Systems GmbH | de
18 / 84 417632_2_0820
Technische Daten für Schnittstellen [siehe }Kapi-
tel3.2].
Technische Änderungen am Gerät nur in Abstimmung
und nach Freigabe des Herstellers.
Kommunikationsschnittstelle
Gerät verfügt über eine Kommunikationsschnittstelle
(Busanschluss). Über die Kommunikationsschnittstelle
kann das Gerät an ein Monitoring-System angeschlos-
sen werden.
Mehrere Geräte können untereinander über die Kom-
munikationsschnittstelle verbunden werden. Je nach
Gerättype und Konfiguration kann es erforderlich sein
mehrerer Geräte miteinander zu verbinden.
HINWEIS
Material- und Sachschaden durch fehlerhafte
Kommunikation zwischen den Geräten unter-
einander und mit dem Monitoring-System.
§Bestehende Busverbindung niemals unterbrechen.
Signal zur Aktivierung des Tagbetriebs bzw. Nachtbe-
triebs wird über die Kommunikationsschnittstelle an
das Gerät übermittelt.
Temperaturanzeige, Sicherheitshinweise und das
Leistungsschild [siehe }Kapitel3.2.1] nicht verde-
cken.
WARNUNG
Kippgefahr des Gerätes.
Personen können eingeklemmt werden.
§Transportrahmen erst in der stabilen, end-
gültigen Aufstellposition entfernen.
§Separate Montageanleitung beachten.
§Bei Fragen Instandhaltungsdienst kontak-
tieren [siehe }Kapitel12.5].
Einbau Regalauslagen und Gitterkörbe
1
2
3
4

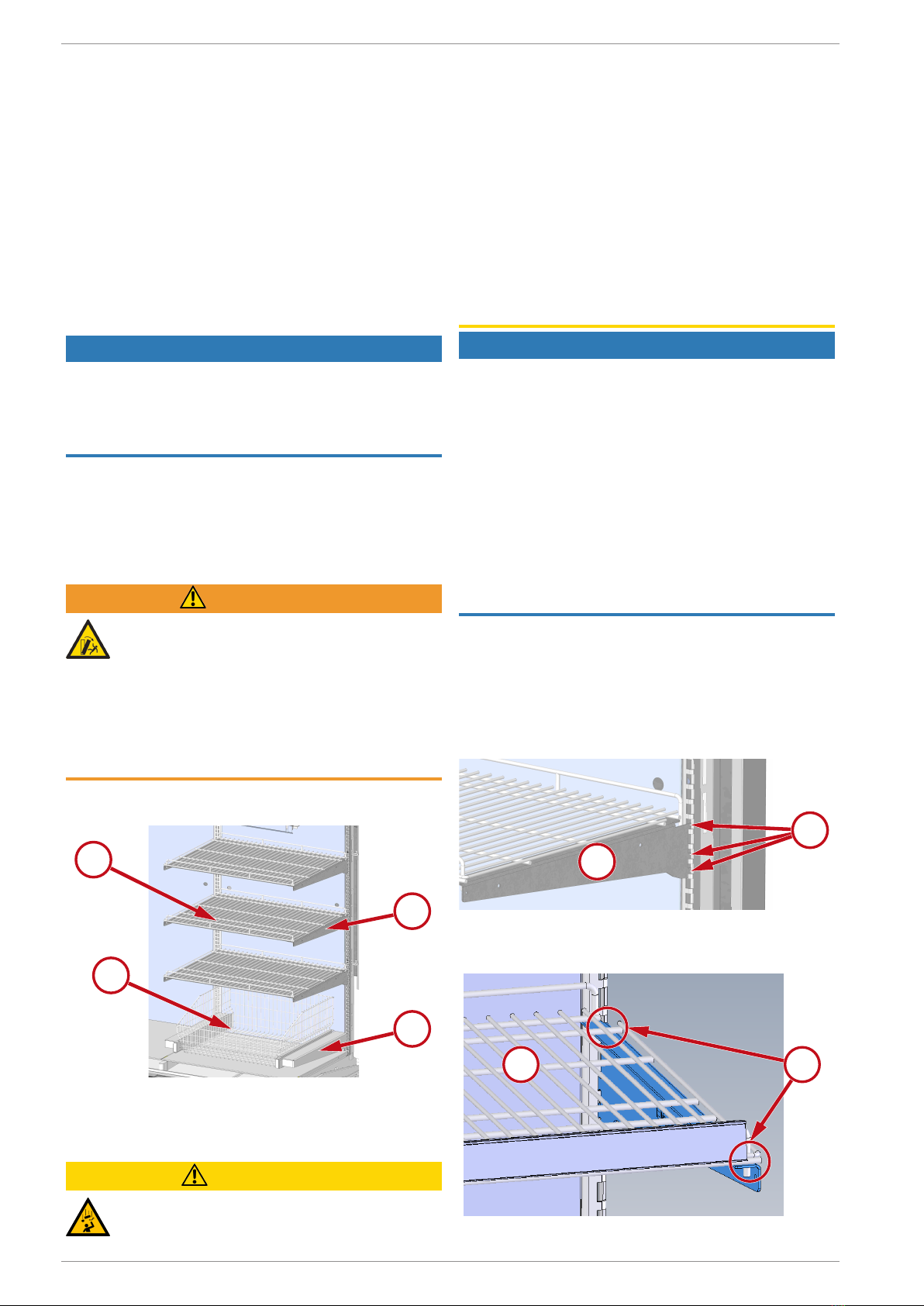

Abb.6: Regalauslage (1) mit Haltewinkel (2), Gitterkorb (3)
mit ausziehbarem Haltewinkel (4)
Zuständigkeit
– Betreiber
VORSICHT
Unsachgemäßer Einbau der Regalaus-
lagen bzw. Gitterkörbe.
Verletzungsgefahr durch Herabfallen der mit
Waren bestückten Regalauslagen bzw. Gitter-
körbe.
§Haltewinkel für Regalauslagen und Rega-
lauslagen müssen beim Einhängen voll-
ständig in die dafür vorgesehenen Öffnun-
gen einrasten.
§Haltewinkel für Gitterkörbe und Gitterkör-
be müssen beim Einhängen vollständig in
die dafür vorgesehenen Öffnungen einras-
ten.
§Einbau der Regalauslagen bzw. Gitterkör-
be beachten [siehe }Kapitel8].
HINWEIS
Materialschaden durch Deformation der Rega-
lauslagen bzw. Gitterkörbe.
§Die Haltewinkel parallel ausrichten.
§Regalauslagen waagrecht ausrichten.
§Gitterkörbe waagrecht ausrichten.
§Regalauslagen auf gleiche Höhe einhängen.
§Gitterkörbe auf gleiche Höhe einhängen.
§Geräterückwand mit Regalauslagen sachgemäß
einbauen.
§Geräteseitenwand und seitliche Regalauslage
müssen vorhanden sein.
Anzahl und Position der Regalauslagen und Gitter-
körbe
– Skizze Beladevorgabe: [siehe }Kapitel10.1].
Regalauslagen einbauen
a) Die Haltewinkel für Regalauslage in die Öffnungen
der Rückwand einhängen.
1
2
Abb.7: Haltewinkel (1) einhängen – Öffnung Rückwand (2)
b) Regalauslage in die Öffnungen der Haltwinkel ein-
hängen.
21
Abb.8: Regalauslage (1)in Haltewinkel (2) einhängen

AHT Cooling Systems GmbH | de Aufstellung und Installation | 8
417632_2_0820 19 / 84
Gitterkörbe einbauen
c) Die ausziehbaren Haltewinkel für Gitterkorb in die
Öffnungen der Rückwand einhängen.
1
2
Abb.9: Haltewinkel (1) einhängen – Öffnung Rückwand (2)
d) Gitterkorb in die Schienen der Haltwinkel einhän-
gen.
1
2
Abb.10: Gitterkorb (1) in die Haltewinkel (2) einhängen
Aus Hygienegründen keine Werbefolien oder sonstige
Materialien auf das Gerät kleben.
8.1 Elektrischer Anschluss
Anschluss an die Spannungsversorgung erfolgt durch
Fachkräfte.
Technische Daten [siehe }Kapitel3.2]
WARNUNG
Anschluss des Gerätes an die Span-
nungsversorgung.
Kontakt mit spannungsführenden Teilen kann
zu Stromschlag führen. Brandgefahr durch
Funkenbildung oder Überlast.
§Nur Fachkräfte dürfen Arbeiten am elektri-
schen System durchführen.
§Vor Anschluss an die Spannungsversor-
gung folgendes beachten und einhalten:
- Geltende örtliche Elektrosicherheitsvor-
schriften.
- Geltende Normen und Sicherheitshinwei-
se.
- Angaben am Leistungsschild [sie-
he }Kapitel3.2.1].
§ Kein beschädigtes Gerät oder beschädig-
te Teile (wie Anschlusskabel) an die
Spannungsversorgung anschließen.
§Nur Fachkräfte dürfen beschädigte Teile
austauschen, wie z. B. Anschlusskabel.
§Anschlusskabel nicht quetschen oder kni-
cken.
§Mindestanforderung für Anschlusskabel
einhalten [siehe }Kapitel3.2].
§Gerät entsprechend den geltenden Vor-
schriften und Gesetzen sowie den Vorga-
ben von AHT elektrisch absichern [sie-
he }Kapitel8.2].
§Gerät nur an einen Netzstromkreis mit
Schutzerdung anschließen.
§Keine Verlängerungskabel oder Mehrfach-
steckdosenleisten verwenden.
§ Verdeckte elektrische Teile nicht beschä-
digen. Gerät nicht anbohren und keine an-
deren Arbeiten am Gerät durchführen.
Geräteanschluss
Geräteanschluss erfolgt durch einen Netzstecker.
Abb.11: Geräteanschluss
Gerät hat keinen Ein/Aus-Schalter.
Steckdose für den Geräteanschluss nicht an das Ge-
rät anschrauben.
Eine Wandmontage wird empfohlen.
HINWEIS
Material- und Sachschaden durch nicht von
AHT-zugelassenen Abweichungen (Span-
nung, Frequenz, Drehrichtung) im elektri-
schen Netz des Betreibers.
§Hersteller haftet nicht für Schäden an der elektri-
schen Ausrüstung des Betreibers und den dadurch
verursachten Folgeschäden.
Materialschaden durch fehlerhaften elektri-
schen Anschluss.
§Lastabwurfschaltungen bzw. Geräteabschaltungen
sind nicht zulässig.
§Es muss eine kontinuierliche Stromversorgung ge-
ben.
§Auf die richtige Drehrichtung (rechtes Drehfeld)
der Spannungsversorgung achten.
8.2 Elektrische Absicherung
Jeder elektrische Anschluss muss ausreichend elek-
trisch abgesichert sein.
Technische Daten [siehe }Kapitel3.2]

9 | Inbetriebnahme AHT Cooling Systems GmbH | de
20 / 84 417632_2_0820
WARNUNG
Fehlerhafte/unzureichende elektrische
Absicherung.
Kontakt mit spannungsführenden Teilen kann
zu Stromschlag führen. Brandgefahr durch
Funkenbildung oder Überlast.
§Geltende örtliche Vorschriften beachten,
z.B. für Elektroinstallation und Betrieb der
Geräte.
§Geltende Normen und Sicherheitshinwei-
se beachten.
§Für eine ausreichende Absicherung sor-
gen.
§Gerät niemals ohne Fehlerstromschutz-
schalter betreiben.
§Gerät niemals ohne Leitungsschutzschal-
ter betreiben.
§Nie mehr als 1 Gerät an eine elektrische
Absicherung anschließen.
9 Inbetriebnahme
Nur Fachkräfte dürfen in Abstimmung mit dem Betrei-
ber ein Gerät, einen Anlagenverbund und die Außen-
einheit in Betrieb nehmen.
Diese Arbeiten sind gemäß der Montageanleitung KA-
LEAGMFR durchzuführen.
Diese Anleitung liegt bei den Fachkräften auf.
Gerät nur am vorgesehenen Aufstellraum und nach
Kontrolle auf Vollständigkeit in Betrieb nehmen.
WARNUNG
Gefahr durch Verschleppung von aus-
getretenem brennbarem Kältemittel in
Kanalisation.
Ansammlung von Kältemittel kann ein explosi-
onsfähiges Gas/Luft-Gemisch verursachen.
Brandgefahr.
§ Abfluss vor Inbetriebnahme und Wieder-
inbetriebnahme mit circa 2 Liter (0.5 gal)
Wasser (H2O) füllen. Verhindert Ver-
schleppung von Kältemittel in Kanalisati-
on.
Beschädigung am elektrischen System
und/oder des Kältemittelkreislaufes.
Kontakt mit spannungsführenden Teilen kann
zu Stromschlag führen. Brennbares Kältemit-
tel kann entweichen und ein explosionsfähi-
ges Gas/Luft-Gemisch verursachen. Brandge-
fahr durch Funkenbildung oder Überlast.
§Kein beschädigtes Gerät in Betrieb neh-
men.
§Keine beschädigten Teile an die Span-
nungsversorgung anschließen, wie z.B.
Anschlusskabel.
§Nur Fachkräfte dürfen beschädigte Teile
austauschen, wie z. B. Anschlusskabel.
§Sicherheits- und Warnhinweise für Gerät
mit brennbaren Kältemitteln beachten
[siehe }Kapitel2.5.2].
§Sicherheitseinrichtungen auf Vollständig-
keit und Funktionsfähigkeit kontrollieren.
§Bei Beschädigung am Gerät umgehend
Instandhaltungsdienst kontaktieren [sie-
he }Kapitel12.5].
HINWEIS
Sachschaden durch falsche Umgebungsbe-
dingungen.
§Gerät vor Inbetriebnahme an Umgebungstempera-
tur anpassen.
§Umgebungstemperatur darf nicht unter 16 °C (60,8
°F) betragen.
Material- und Sachschaden durch fehlerhafte
Inbetriebnahme.
§Anforderungen vor Anlegen der Betriebsspan-
nung:
- Tauwasserablauf muss hergestellt sein [sie-
he }Kapitel8].
- Abwärmesystem muss bei Geräten mit Solekreis-
lauf in Betrieb sein.
- Schutzfolie muss von den Glastüren/Seitenwän-
den entfernt sein.
Schutzfolie auf Innenseite der Glastüren/
Seitenwänden entfernen
HINWEIS
Materialschaden durch Beschädigung der Be-
schichtung von Glastüren/Glaselementen.
§Keine harten, spitzen Gegenstände zum Abziehen
verwenden.
§Schutzfolien unmittelbar vor Inbetriebnahme ent-
fernen.
a) Tür bis zum Anschlag öffnen (Öffnungswinkel 90°).
b) Schutzfolie vorsichtig mit beiden Händen vollstän-
dig abziehen.
HINWEIS
Material- und Sachschaden durch geöffnete
Türen vor Inbetriebnahme.
Erforderliche Innentemperatur für ordnungsgemäßen
Betrieb wird nicht erreicht.
§Türen vor Inbetriebnahme vollständig schließen.
Gerät in Betrieb nehmen
a) Netzstecker des Geräte- Anschlusskabels einste-
cken [siehe }Kapitel8.1].
Kühlaggregat beginnt nach einer Verzögerung von
maximal 2 Minuten zu arbeiten.
Nach Inbetriebnahme kann es 4–5 Stunden dauern
bis die gewünschte Temperatur erreicht ist.
