EKRTWA
Room thermostat
4PW56101-1
Installation manual
1
The English text is the original instruction. Other languages are
translations of the original instructions.
Contents
1. Introduction ............................................................................1
2. Installation of the EKRTWA.................................................... 2
3. Setting up codes in the installer menu ................................... 5
4. Technical characteristics ...................................................... 11
1. Introduction
The room thermostat EKRTWA can be used to control the Daikin
system (radiator heating and floor heating/cooling applications).
It is typically connected to the Daikin unit. Refer to the "Typical
application examples" in the Installation manual of the Daikin
unit.
■In case of floor heating-only applications the room
thermostat can also be connected to the individual motorized
valve of the floor heating loop.
EKRTWA Room thermostat Installation manual
Read this manual attentively before starting up the unit.
Do not throw it away. Keep it in your files for future
reference.
Improper installation or attachment of equipment or
accessories could result in electric shock, short-circuit,
leaks, fire or other damage to the equipment. Be sure
only to use accessories made by Daikin which are
specifically designed for the use with the equipment and
have them installed by a professional.
If unsure of installation procedures or use, always
contact your dealer for advice and information.
1D_IM_4PW56101-1.book Page 1 Thursday, August 27, 2009 10:44 AM

Installation manual
2
EKRTWA
Room thermostat
4PW56101-1
■If a floor heating-only application is used in combination with
fan coil units each fan coil unit should have its dedicated fan
coil thermostat.
2. Installation of the EKRTWA
The EKRTWA thermostat is wall-mounted, with supplied screws
and plugs. Refer to figure 1.
Cabling towards the Daikin system (field supply) should be
foreseen in advance taking the suggestions for an ideal
installation location into account. Refer to figure 2.
1At the left of the thermostat, gently push the lid.
2Remove the front cover by pulling it towards you.
3Unscrew the screw of the cable holder in the bottom left
corner of the back part of the thermostat and remove the
transparent cable protection.
4Remove the battery insulator.
5Drill holes in the wall taking the dimensions of the thermostat
into account and insert the supplied plugs in the holes.
Refer to figure 3.
Before obtaining access to terminals, all power
supply circuits must be interrupted.
3
3
2
1
4
3
1D_IM_4PW56101-1.book Page 2 Thursday, August 27, 2009 10:44 AM

EKRTWA
Room thermostat
4PW56101-1
Installation manual
3

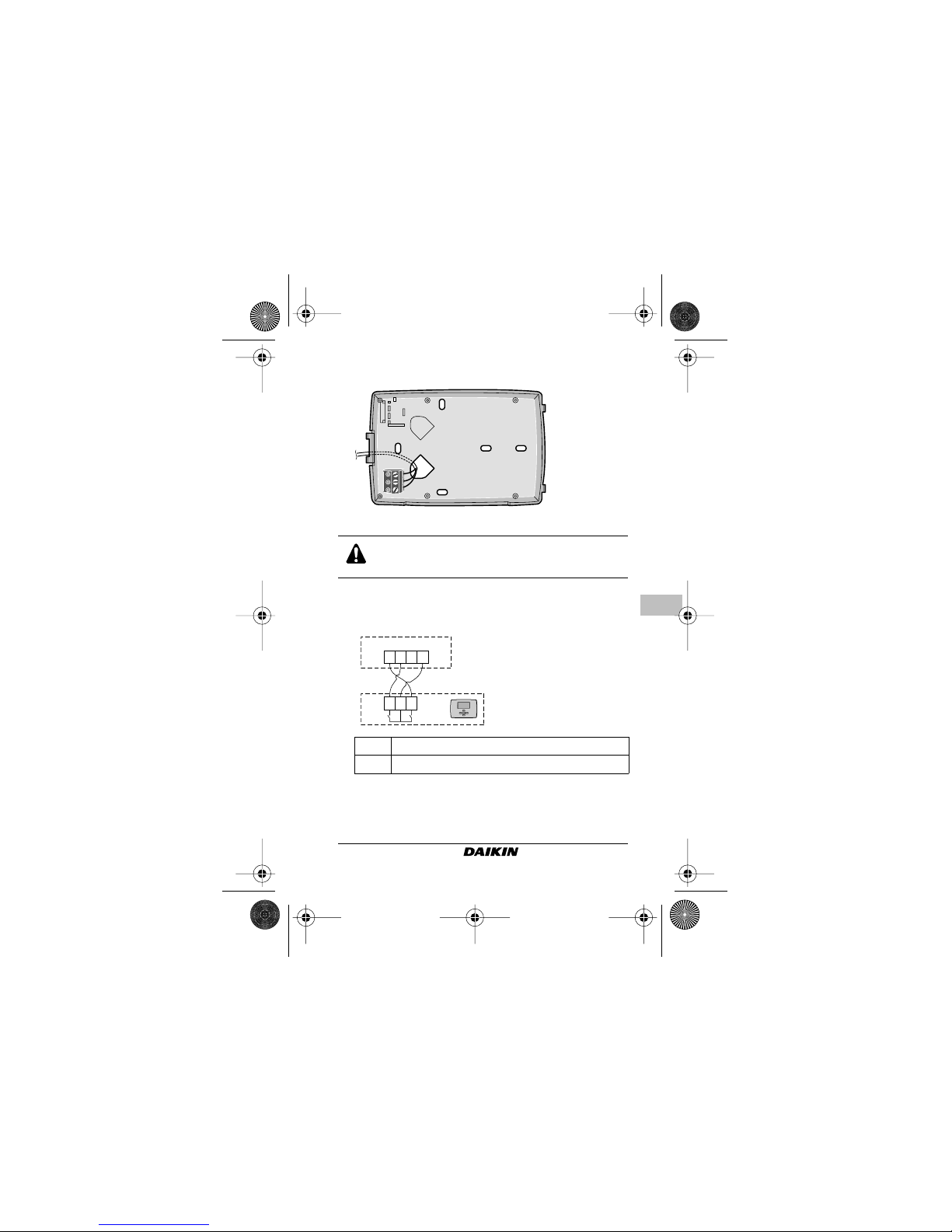

6Pass the unit or motorized valve wiring through the back of
the thermostat.
7According your application, perform the wiring.
7a When connected to the unit, refer to the wiring diagram of
the unit.
For heating-only applications, wire connection to C is not to
be installed.
Use wire size 0.75~1.50 mm2/AWG18~16.
All field wiring and components must be installed by
a licensed electrician and must comply with relevant
European and national regulations.
Example unit
H Heating demand
C Cooling demand
HCLN
C Hcom
X1M
1D_IM_4PW56101-1.book Page 3 Thursday, August 27, 2009 10:44 AM

Installation manual
4
EKRTWA
Room thermostat
4PW56101-1
7b When connected to the motorized valve, wire the motorized
valve and the thermostat as shown below (for heating-only
applications).
The output relays (H and C) are voltage-free contacts. Refer
to "Technical characteristics" on page 11 for maximum load.
8Fasten the thermostat with the supplied screws.
9Put the transparent cable protection back into place and fix
the cable protection with the screw.
10 Close the thermostat cover.
11 Remove the protective film from the LCD.
Be careful not to pinch the wiring when fastening.
H
C
com
X1M
Power supply
1D_IM_4PW56101-1.book Page 4 Thursday, August 27, 2009 10:44 AM

EKRTWA
Room thermostat
4PW56101-1
Installation manual
5

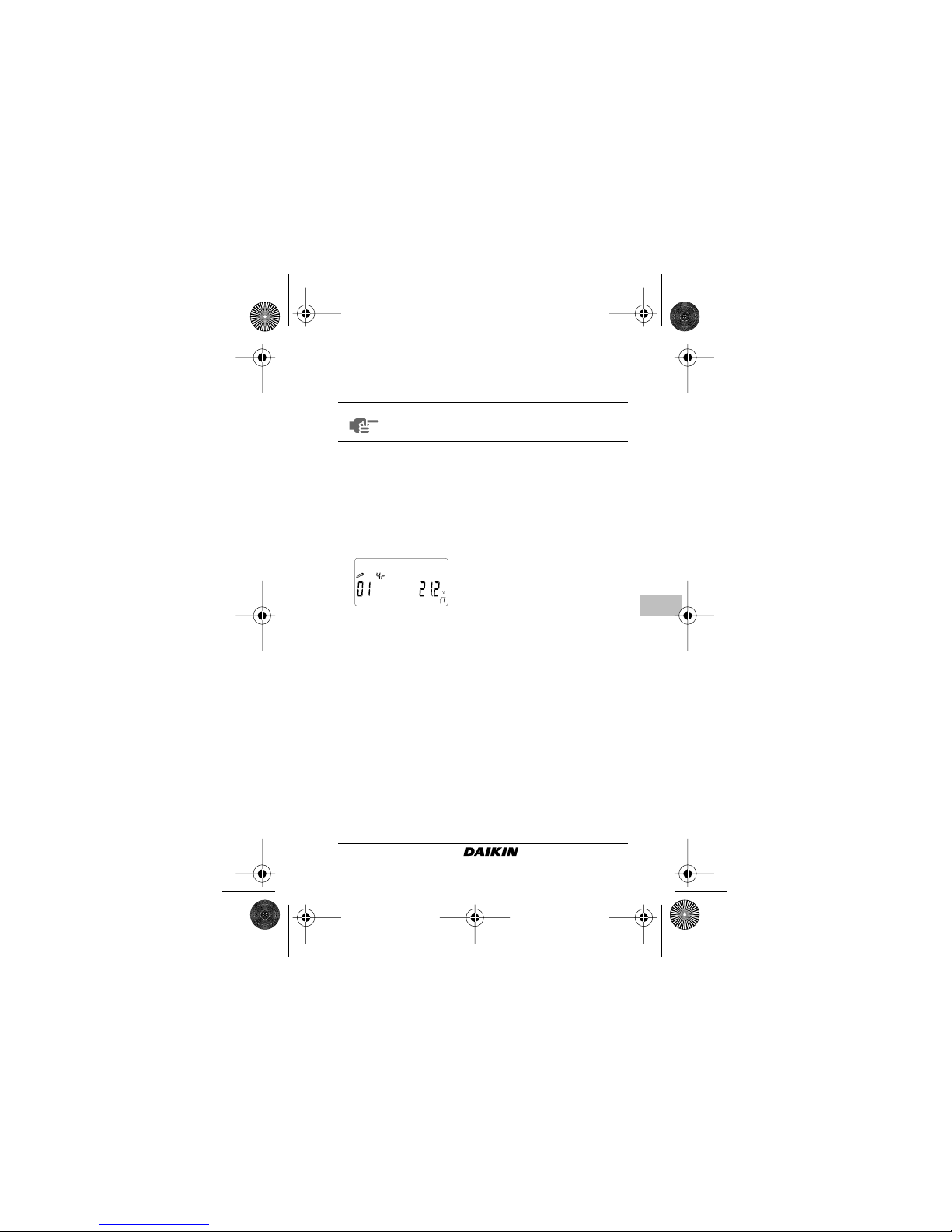

3. Setting up codes in the installer menu
You can set up codes, starting from the time and date menu (in
advanced mode).
1Activate the advanced mode by pressing > during 5
seconds in OFF mode (D).
2Navigate to the date and clock setting menu (G) by pressing
>.
3Press >and keep it pressed while now pressing =
during 10 seconds.
yis displayed next to 4®.
4Press <or >to consult the current settings of the
codes.
5To modify codes, press +, -or =.
The value is flashing when being modified.
6Press +or - to increase or decrease the code value by
1 step.
To put a code back to its default value, press +and - at
the same time.
7Press =to save your selection.
You can exit this code menu by going to the "/" code and
pressing =.
NOTE As a consequence of a customized configuration, it
is not abnormal that some codes are no longer
accessible.
1D_IM_4PW56101-1.book Page 5 Thursday, August 27, 2009 10:44 AM

Installation manual
6
EKRTWA
Room thermostat
4PW56101-1
3.1. Set-up for Fahrenheit degree type
Refer to the operation manual how to change parameter in user
menu.
3.2. Set-up for heating/cooling applications
For heating/cooling applications, set the following codes:
3.3. Set-up for radiator applications
Before operation, change the following temperature control
parameter to the required setting for radiator applications.
1st
code 2nd code Description Range
1® 01 Degrees type. °C/°F
1st
code 2nd code Description Required setting
5® 01 Cooling mode present? ÚêÒ
1st
code 2nd code Description Required setting
6® 02 Use proportional band control? ?
(=hysteresis)
1D_IM_4PW56101-1.book Page 6 Thursday, August 27, 2009 10:44 AM

EKRTWA
Room thermostat
4PW56101-1
Installation manual
7
3.4. Overview of all codes
Following codes can be changed in the installer menu:
1st
code 2nd code Description Default Range Step
Readout codes
4® 01 + RCalibration of
internal sensor.
Actual
temperature +
offset are
displayed. The
hsymbol
appears when
the offset
deviates from 0.
Offset = 0 Offset:
–5°C~5°C 0.1°C
Offset:
–9°F~9°F 0.2°F
Installation codes
5® 01 Cooling mode
present?
≈œ ÚêÒ/≈œ —
Temperature control codes
Daikin advizes not to change below temperature control
parameters.They are set for an optimal use of the Daikin
system.
6® 02 Use
proportional
band control?
ÚêÒ ÚêÒ
(proportional
band)
/≈œ
(hysteresis)
—
03 Hysteresis
value
00.5 00.5~02.0 0.1°C
00.9 00.9~03.6 0.1°F
04 + pDuration
proportional
band (heating).
020 010~060 1 min.
05 + pMinimum "on"
time (heat
demand).
009 002~6® 04/2 1 min.
1D_IM_4PW56101-1.book Page 7 Thursday, August 27, 2009 10:44 AM

Installation manual
8
EKRTWA
Room thermostat
4PW56101-1
6® 06 + pMinimum delay
between 2
heating cycles.
005 001~6® 04/2 1 min.
07 + oDuration
proportional
band (cooling).
020 010~060 1 min.
08 + oMinimum "on"
time (cool
demand).
007 002~6® 07/2 1 min.
09 + oMinimum delay
between 2
cooling cycles.
003 001~6® 07/2 1 min.
10 Value of
proportional
band.
02.0 01.0~04.0 0.1°C
03.6 01.8~07.2 0.1°F
11 Not used
parameter —— —
12 Upper setpoint
limitation.
37.0 22.0~37.0 0.5°C
99.0 72.0~99.0 0.5°F
13 Lower setpoint
limitation.
04.0 04.0~20.0 0.5°C
39.5 39.0~68.0 0.5°F
1st
code 2nd code Description Default Range Step
1D_IM_4PW56101-1.book Page 8 Thursday, August 27, 2009 10:44 AM

EKRTWA
Room thermostat
4PW56101-1
Installation manual
9
Schedule timer codes
8® 01 Enable cooling/
heating link for
the user-
defined
schedules ◊1
and ◊2?
When enabled
and a user-
defined
schedule is
selected in the
schedule timer
setting menu:
in heating
mode, schedule
◊1 will be active;
in cooling
mode, schedule
◊2 will be active.
≈œ ÚêÒ/≈œ —
1st
code 2nd code Description Default Range Step
1D_IM_4PW56101-1.book Page 9 Thursday, August 27, 2009 10:44 AM

Installation manual
10
EKRTWA
Room thermostat
4PW56101-1
Miscellaneous codes
9® 01 Daylight saving
time
implementation.
ÚêÒ ÚêÒ/≈œ —
02 + p Forced heating
(installation
check).
≈œ ÚêÒ/≈œ —
03 + o Forced cooling
(installation
check).
≈œ ÚêÒ/≈œ —
15 +
®êÒê‹æ¬¬
Reset all
settings back to
factory
configuration.
Press =
during 5
seconds. The
complete LCD
is shown to
confirm all
settings are
reset.
—— —
After resetting all settings back to factory
configuration (15 + ®êÒê‹æ¬¬), the parameters must be
changed manually again.
1st
code 2nd code Description Default Range Step
1D_IM_4PW56101-1.book Page 10 Thursday, August 27, 2009 10:44 AM

EKRTWA
Room thermostat
4PW56101-1
Installation manual
11
4. Technical characteristics
Temperature read out Steps of 0.1°C/0.1°F
Operating temperature 0°C~50°C/32°F~122°F
Setpoint temperature
range 4°C~37°C in steps of 0.5°C/ 39.5°F~99°F in steps of 0.5°F
Electrical protection Class II - IP30 (indoor use, polution
degree 2)
Feeding and autonomy 3 alkaline batteries AA.LR6 1.5 V
approximately 2 years (depending on
usage conditions)
Output relays For United States of America and
Canada:
Maximum load 1 A - 24 VAC
For other countries:
Maximum load 5 A - 230 VAC
Immunity against voltage
surges Category III (2.5 kV)
Type of automatic action
of the thermostat 1C
1D_IM_4PW56101-1.book Page 11 Thursday, August 27, 2009 10:44 AM

EKRTWA
Raumthermostat
4PW56101-1
Installationsanleitung
1
Bei der englischen Fassung der Anleitung handelt es sich um
das Original. Bei den Anleitungen in anderen Sprachen handelt
es sich um Übersetzungen des Originals.
Inhaltsverzeichnis
1. Einleitung ...............................................................................2
2. EKRTWA installieren.............................................................. 2
3. Im Installationsmenü Codes festlegen ................................... 6
4. Technische Daten................................................................. 12
EKRTWA Raumthermostat Installationsanleitung
Lesen Sie diese Anleitung aufmerksam durch, bevor
Sie die Einheit in Betrieb nehmen. Werfen Sie die
Anleitung nicht weg. Bewahren Sie sie auf, damit Sie
später darin nachschlagen können.
Unsachgemäße Installation oder Befestigung der
Einheit oder der Zubehörteile kann zu elektrischem
Schlag, Kurzschluss, Auslaufen von Flüssigkeit, Brand
oder anderen Schäden führen. Achten Sie darauf, nur
von Daikin hergestellte Zubehörteile zu verwenden, die
speziell für den Gebrauch mit der Anlage konstruiert
sind. Und lassen sie diese nur von einem Fachmann
installieren.
Bei Fragen zur Installation oder zum Betrieb wenden
Sie sich bitte an Ihren Händler. Von ihm erhalten Sie die
richtigen Ratschläge und Informationen.
1D_IM_4PW56101-1.book Page 1 Thursday, August 27, 2009 10:44 AM

Installationsanleitung
2
EKRTWA
Raumthermostat
4PW56101-1
1. Einleitung
Der Raumthermostat EKRTWA kann benutzt werden, um das
Daikin System (Anlagen mit Radiator-Heizungen und mit
Fußbodenheizung und -kühlung) zu steuern.
Er wird typischerweise an der Daikin Einheit installiert. Siehe
auch "Typische Anwendungsbeispiele" im Installationshandbuch
der Daikin Einheit.
■Bei einer Bodenheizungsanlage, die nur heizt aber nicht
kühlt, kann der Raumthermostat auch an dem einen motori-
sierten Ventil für den Bodenheizungskreislauf installiert
werden.
■Wenn eine Bodenheizung, die nur heizt, aber nicht kühlt, in
Kombination mit Ventilator-Konvektoren betrieben wird, dann
sollte jeder einzelne Ventilator-Konvektor seinen eigenen
dedizierten Thermostat haben.
2. EKRTWA installieren
Der Thermostat EKRTWA wird mit den mitgelieferten Schrauben
und Dübeln an der Wand angebracht. Siehe Abbildung 1.
Der Anschluss an das Daikin System (bauseitig) sollte recht-
zeitig vorgesehen werden, damit die Vorschläge für den
optimalen Installationsort berücksichtigt werden können. Siehe
Abbildung 2.
1Am Thermostat links vorsichtig auf die Abdeckung drücken.
2Die Frontabdeckung zum eigenen Körper hin ziehen und
abnehmen.
3In der unteren linken Ecke des hinteren Teils des Thermo-
stats die Schraube des Kabelhalters lösen und den
transparenten Kabelschutz entfernen.
Bevor Sie Zugriff auf die Anschlüsse erhalten, muss
die gesamte Stromzufuhr unterbrochen werden.
1D_IM_4PW56101-1.book Page 2 Thursday, August 27, 2009 10:44 AM

EKRTWA
Raumthermostat
4PW56101-1
Installationsanleitung
3
4Die Batterie-Isolierung entfernen.
5Löcher in die Wand bohren mit Abständen gemäß der
Abmessungen des Thermostats. Dann die mitgelieferten
Dübel in die Löcher stecken.
Siehe Abbildung 3.
6Das Kabel zur Einheit oder zum motorisierten Ventil durch
die Rückwand des Thermostats führen.
3
3
2
1
4
3
1D_IM_4PW56101-1.book Page 3 Thursday, August 27, 2009 10:44 AM

Installationsanleitung
4
EKRTWA
Raumthermostat
4PW56101-1
7Je nach Anwendung die dazu erforderlichen Anschlüsse
herstellen.
7a Bei Vornahme des Anschlusses an die Einheit orientieren
Sie sich am Schaltplan der Einheit.
Bei Anlagen ausschließlich zum Heizen bleibt der
Anschluss C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm2/
AWG18~16.
Alle vor Ort vorgenommenen Verkabelungen
müssen von einem zugelassenen Elektriker durch-
geführt werden. Die Arbeiten sowie die verwendeten
Komponenten müssen den jeweiligen europäischen
und nationalen Vorschriften entsprechen.
Beispiel-Einheit
H Heizen angefordert
C Kühlen angefordert
HCLN
C Hcom
X1M
1D_IM_4PW56101-1.book Page 4 Thursday, August 27, 2009 10:44 AM

EKRTWA
Raumthermostat
4PW56101-1
Installationsanleitung
5
7b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Thermostat wie unten gezeigt
vornehmen (bei Anlagen, mit denen nur geheizt wird).
Die Ausgangsrelais (H und C) sind spannungsfreie Kontakte.
Siehe "Technische Daten" auf Seite 12 für Informationen zur
maximalen Last.
8Den Thermostat mit den mitgelieferten Schrauben
befestigen.
9Den transparenten Kabelschutz wieder an seine Platz
setzen und den Kabelschutz mit der Schraube befestigen.
10 Die Thermostat-Abdeckung wieder anbringen.
11 Von der LCD-Anzeige die Schutzfolie entfernen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.
H
C
com
X1M
Netzanschluss
1D_IM_4PW56101-1.book Page 5 Thursday, August 27, 2009 10:44 AM

Installationsanleitung
6
EKRTWA
Raumthermostat
4PW56101-1
3. Im Installationsmenü Codes festlegen
Sie können Codes festlegen. Beginnen Sie im Menü zur
Festlegung von Datum und Uhrzeit (im erweiterten Modus).
1Aktivieren Sie den erweiterten Modus, indem Sie im AUS-
Modus (D) für 5 Sekunden > drücken.
2Navigieren Sie zum Menü für die Einstellung von Datum und
Uhrzeit (G), indem Sie >drücken.
3Halten Sie >gedrückt, um dann gleichzeitig 10 Sekunden
lang =zu drücken.
ywird neben 4® angezeigt.
4<oder >drücken, um die aktuelle Einstellung der
Codes zu sehen.
5Um Codes zu ändern, +, -oder =drücken.
Beim Ändern eines Wertes blinkt dieser.
6Um den Codewert um 1 Stufe zu erhöhen oder zu senken,
+oder - drücken.
Um einen Code zurück auf den Standardwert zu setzen,
gleichzeitig +und - drücken.
7=drücken, damit Ihre Einstellung gespeichert wird.
Sie können das Code-Menü verlassen, indem Sie zu Code
"/" gehen und =drücken.
HINWEIS Bei benutzerspezifischer Konfiguration ist es nicht
ungewöhnlich, dass dadurch auf einige Codes nicht
mehr zugegriffen werden kann.
1D_IM_4PW56101-1.book Page 6 Thursday, August 27, 2009 10:44 AM

EKRTWA
Raumthermostat
4PW56101-1
Installationsanleitung
7
3.1. Einstellung für Temperaturregelung in Fahrenheit
In der Betriebsanleitung wird beschrieben, wie Sie im Benutzer-
Menü Parameterwerte ändern.
3.2. Einstellungen für Anlagen zum Heizen / Kühlen
Für Anlagen zum Heizen / Kühlen legen Sie die folgenden
Codes fest.
3.3. Einstellung für den Betrieb von Radiatoren
Vor Inbetriebnahme müssen die folgenden Parameter zur
Temperatursteuerung auf die Werte eingestellt werden, die für
den Betrieb von Radiatoren erforderlich sind.
1.
Code 2. Code Beschreibung Bereich
1® 01 Art der Temperaturgrade. °C/°F
1.
Code 2. Code Beschreibung
Erforderliche
Einstellung
5® 01 Kühlmodus vorhanden? ÚêÒ
1.
Code 2. Code Beschreibung
Erforderliche
Einstellung
6® 02 Proportionale Bandsteuerung
verwenden?
?
(=Hysterese)
1D_IM_4PW56101-1.book Page 7 Thursday, August 27, 2009 10:44 AM
