Thank you for purchasing the C4-SFX. Please read the following instructions.
If you are missing any parts or have other issues with the case, please contact
us.
Vielen Dank für den Kauf des C4-SFX. Bitte lesen Sie die folgenden Seiten
aufmerksam. Wenn Sie Probleme mit fehlenden Teilen oder der Verarbeitungs-
qualität haben, dann kontaktieren Sie uns.
- 2 -
1
- 1 -
table of contents
02 - 03
warranty / Gewährleistung
04advice / Hinweise
06 - 07
thermal concept / Kühlprinzip
08 - 27assembly / Zusammenbau
28 - 31AIO installation / AIO Anleitung
32 - 35special use-cases / besondere Anwendungsfälle
36 - 37parts list / Teile Liste
38reclamation & support / Reklamation & Unterstützung
accessoires / Zubehör 05
- 2 -
- 3 -
warranty
Operating Guidelines
Both side panels and the top air vents of the case should not be covered by other objects. To ensure
adequate cooling performance, the case must be placed free-standing. Utilization in enclosed spaces
is not supported. The case must have a minimum distance of 15 cm between it and surrounding ob-
jects.
WEEE:
In European countries where the WEEE directive applies, do not dispose of the case or any contained
components as household waste. Please only dispose the case at designated electronic waste
collection points, or return it to DAN Cases GmbH.
Warranty:
Any modications to the case or its parts will void your warranty. This also applies to the incorrect or
negligent handling of the product. Any manipulation or removal of the serial number or damages from
Force Majeure shall also void the warranty.
Responsibility:
DAN Cases GmbH is not liable for damage to the built-in hardware due to improper handling. Please
visit dan-cases.com to conrm that your components are compatible with the case.
Packing:
This box (packaging) is recyclable. Please recycle according to local regulations.
warranty
- 2 -
3
- 3 -
Gewährleistung
Betriebserlaubnis
Der Nutzer muss sicherstellen, dass sowohl die Seitenteile als auch die Oberseite nicht durch andere
Objekte verdeckt werden. Für die Gewährleistung einer ausreichenden Kühlleistung muss das Gehäuse
freistehend aufgestellt werden und darf nicht in einer Einhausung betrieben werden. Das Gehäuse
muss mit einem Mindestabstand von 15 cm zu umliegenden Objekten aufgestellt werden.
WEEE:
Das Gehäuse und die darin enthaltenen Komponenten dürfen in europäischen Ländern, in denen die
Richtlinie für das WEEE gilt, nicht im Hausmüll entsorgt werden. Bitte entwerten Sie das Gehäuse in
den dafür vorgesehenen Elektroschrott-Annahmestellen oder schicken Sie es an DAN Cases GmbH
zurück.
Garantie:
Für die Aufrechterhaltung der Garantie seitens Lian Li dürfen keine Modikationen am Gehäuse und
den enthaltenen Teilen durchgeführt werden. Selbiges gilt für die falsche oder fahrlässige Handhabung
des Produktes. Das Manipulieren oder Entfernen der Seriennummer sowie der äußere Einuss von
höherer Gewalt führt zum Erlöschen der Garantie.
Haftung:
DAN Cases GmbH haftet nicht für Schäden an der verbauten Hardware durch unsachgemäße Hand-
habung.
Bitte informieren Sie sich vor dem Einbau der Komponenten, ob diese mit dem Gehäuse kompatibel
sind. Die dafür nötigen Informationen nden Sie auf dan-cases-com.
Verpackung:
Der Karton (Umverpackung) ist recyclebar und kann daher im Papiermüll entsorgt werden.
warranty
- 4 -
- 5 -
advice
Take all the time you need for your build.
Lassen Sie sich genügend Zeit, für den Zusammenbau aller Komponenten.
Make sure that every component is free of electricity before working inside the case.
Stellen Sie sicher, dass jede Komponente frei von elektrischer Spannung ist, bevor Sie im Gehäuse
arbeiten.
Make sure that you ground yourself to avoid damaging a component with electrostatic discharge.
Stellen Sie sicher, dass Sie geerdet sind, um die Komponenten vor einer elektrostatischen Entladung
zu schützen.
Use a Phillips cross-head screwdriver for all screws inside the case.
Verwenden Sie einen Phillips Kreuzschlitz-Schraubendreher für alle Schrauben im Gehäuse.
To prevent damaging components and screw threads, use a minimum of force for mounting com-
ponents and tightening screws.
Verwenden Sie nur ein Minimum an Kraft beim Einbau von Komponenten und Anziehen von Schrauben,
um eine Beschädigung von Komponenten und Gewinde zu vermeiden.
Make sure that while you are tightening a screw, it is aligned at a right angle towards the screw
thread to prevent damaging the thread.
Stellen Sie sicher, dass beim Einschrauben einer Schraube diese im rechten Winkel zum Gewinde
steht, um das Gewinde vor Schäden zu bewahren.
advice
- 4 -
5
- 5 -
6-32 motherboard screw
8x included in the screw bag
6-32 Motherboardschraube
8x in der Schraubentüte enthalten
M3 2.5” hard drive screw
8x included in the screw bag
M3 2.5” Festplattenschraube
8x in der Schraubentüte enthalten
6-32 countersunk screw / Sparepart
8x included in the screw bag
6-32 Senkkopschraube / Ersatzteil
8x included in the screw bag
screw types
Schrauben
6-32 Power Supply Screw
4x included in the screw bag
6-32 Netzteil-Schraube
4x in der Schraubentüte enthalten
at head FAN Screw
16x included in the screw bag
Flachkopf Lüftschraube
16x in der Schraubentüte enthalten
6-32 power supply stand-off
8x included in the screw bag
UNC 6-32 Netzteilabstandshalter
8x in der Schraubentüte enthalten
plastic clip / Sparepart
4x included in the screw bag
Plastikklip / Ersatzteil
4x in der Schraubentüte enthalten
accessoires
- 6 -
- 7 -

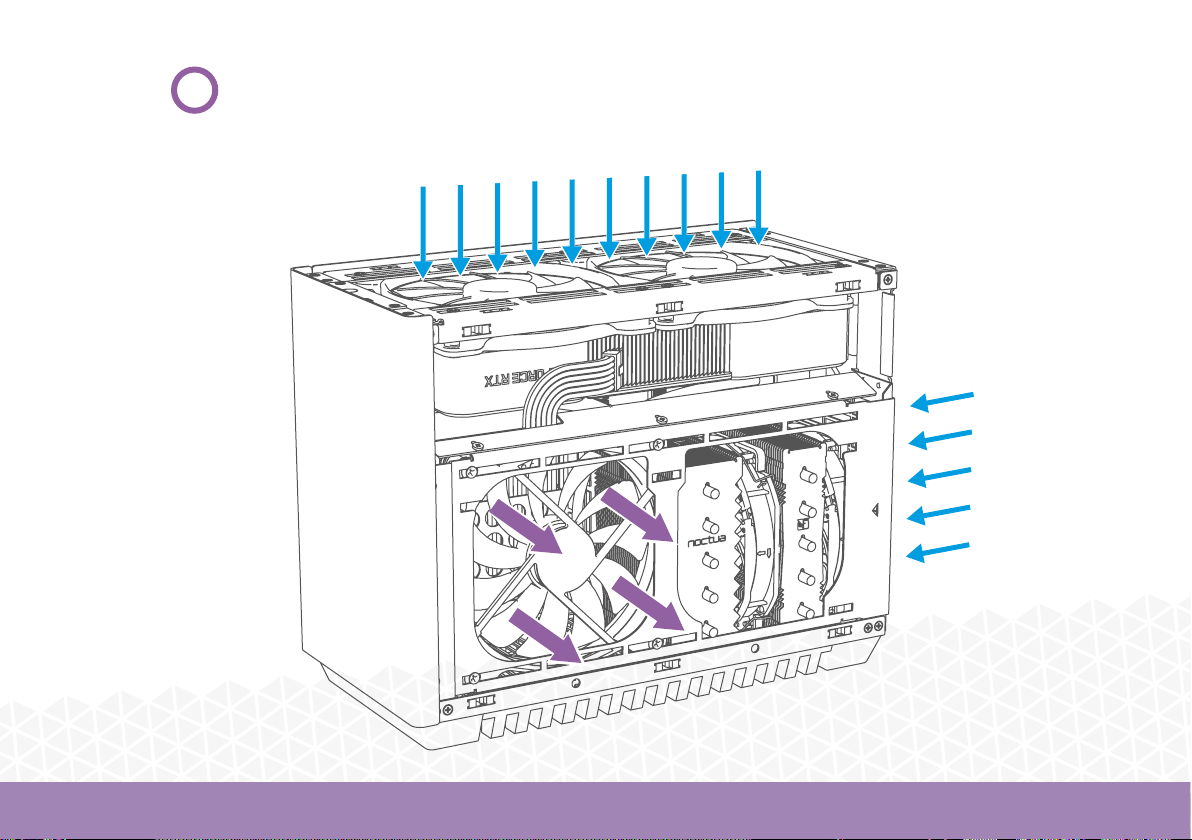

best practice for air Cooling / empfohlene Luftkühlung Konguration
thermal guide
!
- 6 -
7
- 7 -

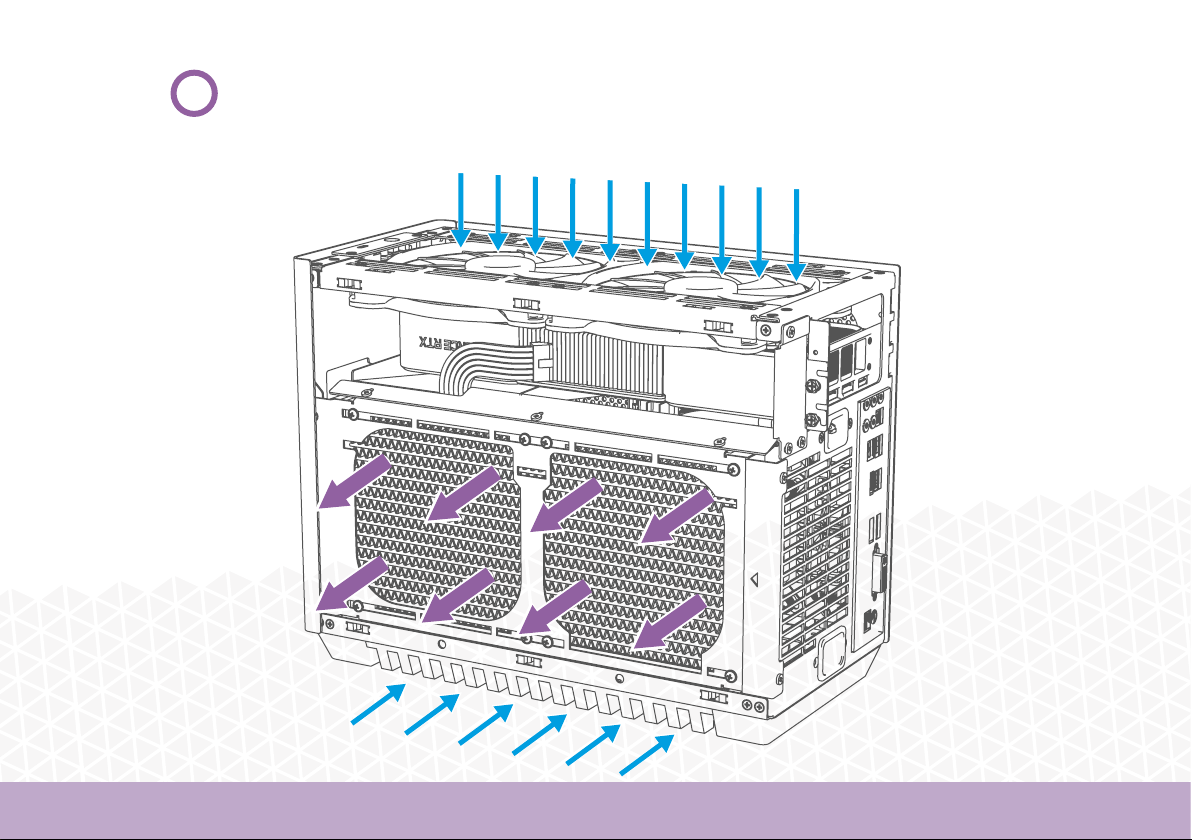

best practice for AIO cooling / empfohlene AIO-Kühlung Konguration
thermal guide
!
- 8 -
- 9 -

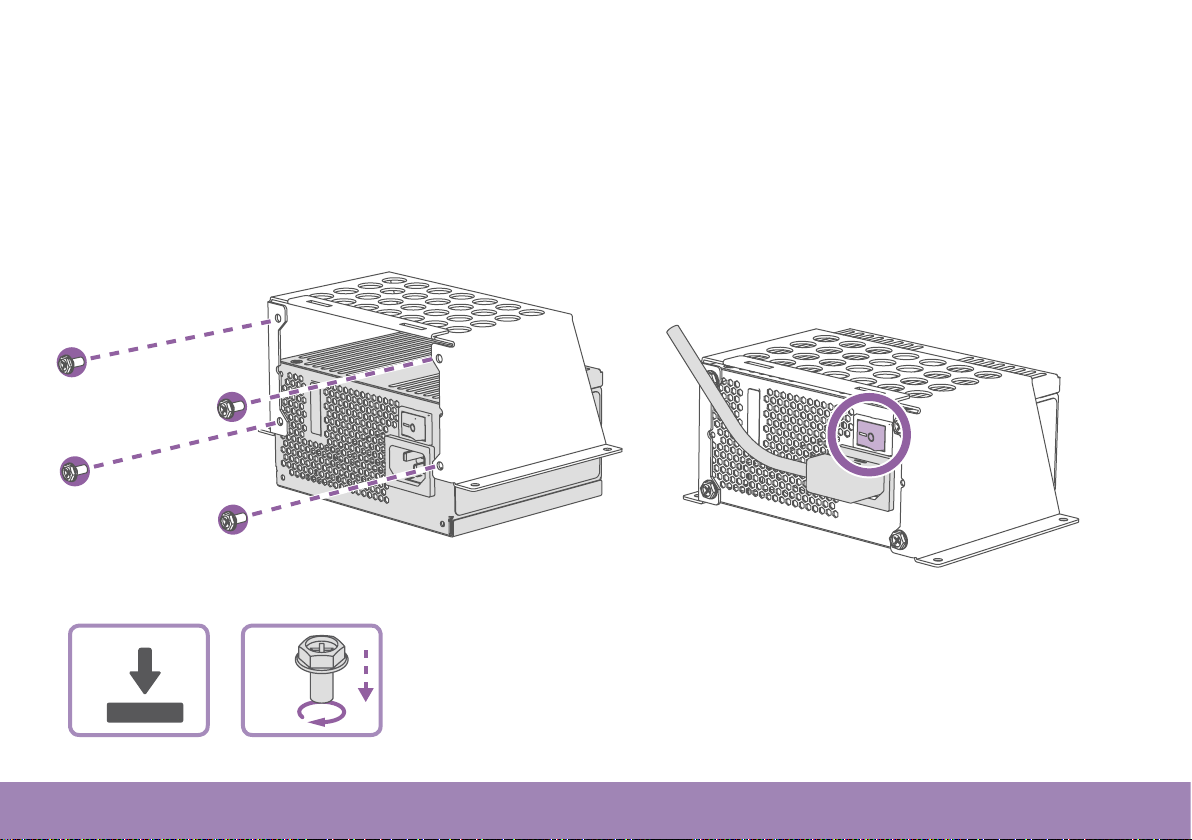

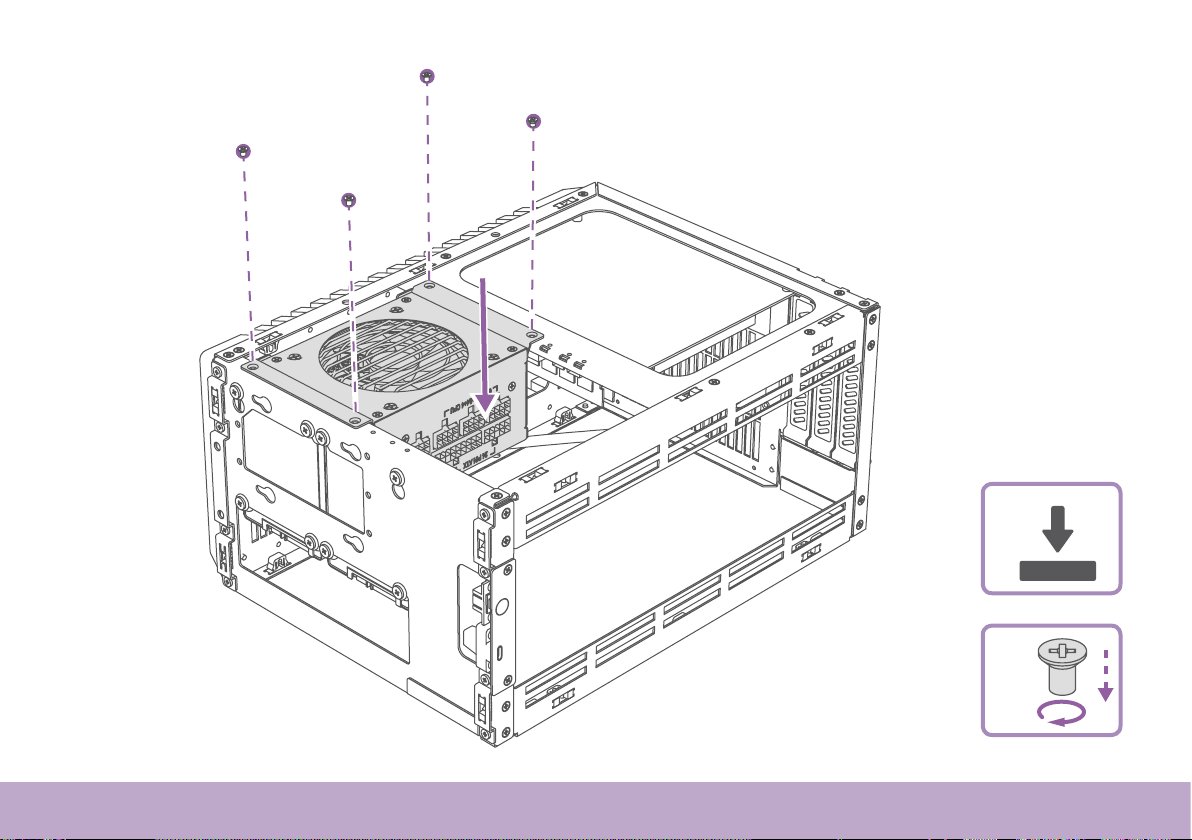

assembly / Zusammenbau
- 8 -
9
- 9 -
2x
assembly
- 10 -
- 11 -
1.
2.
2x
assembly
- 10 -
11
- 11 -
2x
2x
1.
2.
3.
4.
5. 1x
assembly
1x
4x
- 12 -
- 13 -
8x
1.
2.
3.
4.
2x
assembly
- 12 -
13
- 13 -
1x
assembly
- 14 -
- 15 -
1.
2.
4x
1x
assembly
- 14 -
15
- 15 -
2x 1x
assembly
this step is optional / Dieser Schritt ist optional
!
4x
- 16 -
- 17 -
1x
assembly
4x
- 16 -
17
- 17 -
1.
2.
1x
assembly
4x
- 18 -
- 19 -
SATA-Power PW-Switch 24-Pin ATX SATA-Data 2x4-Pin EPS USB-C Key A
assembly
connect the following cables / verbinde die folgenden Kabel
!
