D&D Technologies MagnaLatch User manual

L2
L1
Important installation preparation
When using this latch on a child-resistant safety gate, always consult appropriate pool or
safety authorities in your area and install this latch in accordance with the local fence/
barrier regulations. A swimming pool gate must open outward, away from the pool, so this latch must be fitted to the OUTSIDE
of a pool gate. Tools required: Electric drill/cordless drill, drill bits and Phillips No. 2 screwdriver (hand & power).
Swimming pool fences, gates and latches cannot substitute for adult supervision. If using this latch on a swimming pool gate, consult all
appropriate local authorities for safety requirements. The latch will operate properly only if installed and maintained
in accordance with these instructions.
MAINTENANCE: REMOVE KEY FROM LOCK AFTER USE. Regularly lubricate the key-lock part of this latch by spraying oil-based lubricant into
lock. Do not lubricate any other part of the latch. Ensure all screws or bolts are tightened firmly and that the release knob [F] and latching bolt
are kept free of sand, debris or ice which could impair the latch’s performance.
WARRANTY & LIMITATION OF LIABILITY
D&D Technologies’ (“D&D”) products are warranted to be free of defects in materials and workmanship to the original purchaser for as long as he/she owns the product. This product will operate properly, and warranty is
valid, only if installed in accordance with the instructions and specifications shown. If a structural defect appears, the original purchaser may return the item, freight prepaid, together with proof of purchase to D&D or its
approved international agents. D&D or its agent will, at their discretion, repair or replace the defective item or part without charge to the purchaser. THIS WARRANTY SHALL NOT APPLY WHEN the product has been tampered
with, when repairs or attempted repairs have been made by unauthorized persons, where the item has been subjected to misuse, abuse, accident or damage in transit, or where the installer has not followed the instructions
set out during installation, operations, or Maintenance Requirements. IN NO EVENT SHALL THE COMPANY BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES. No warranty is given other than that set out above.
No other express or implied warranties (including statutory warranties) apply, other than warranties which may not be legally excluded.
•pk-mlvp/fl1/001_9/3/06
¨
AUSTRALIA: Unit 6, 4-6 Aquatic Dr, Frenchs Forest NSW 2086
USA: 7731 Woodwind Drive, Huntington Beach, CA 92647
EUROPE: Vondellaan 58, 3521 GH Utrecht, The Netherlands.
www.ddtechglobal.com

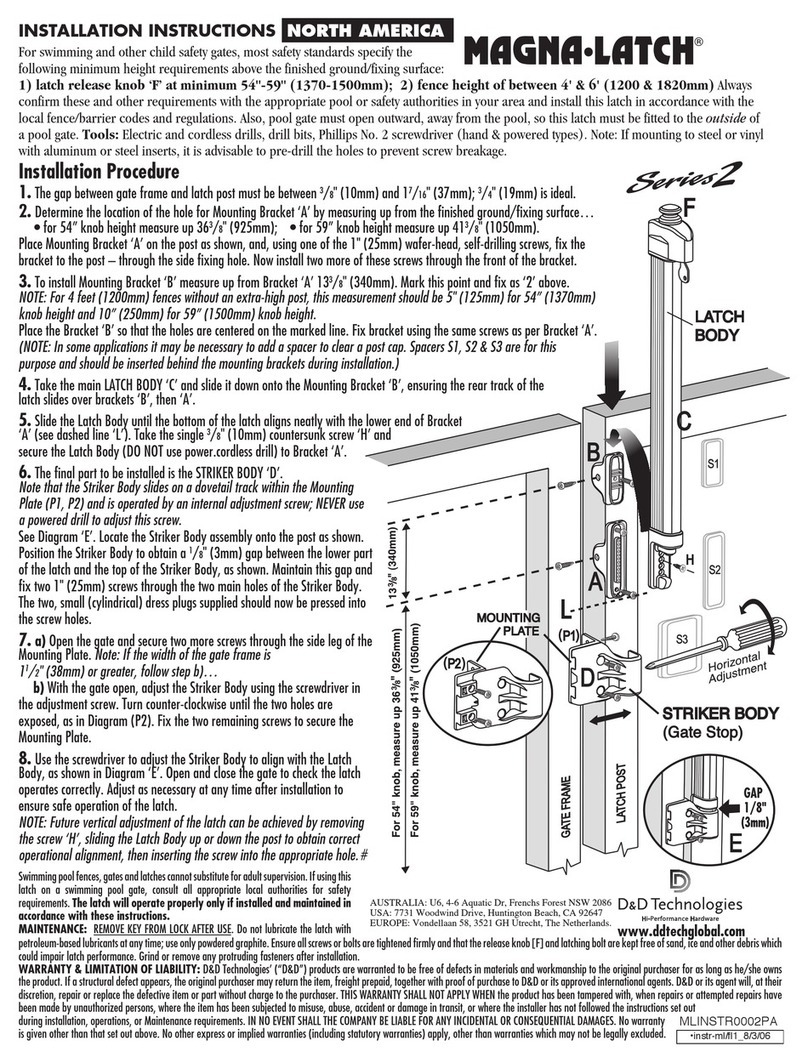

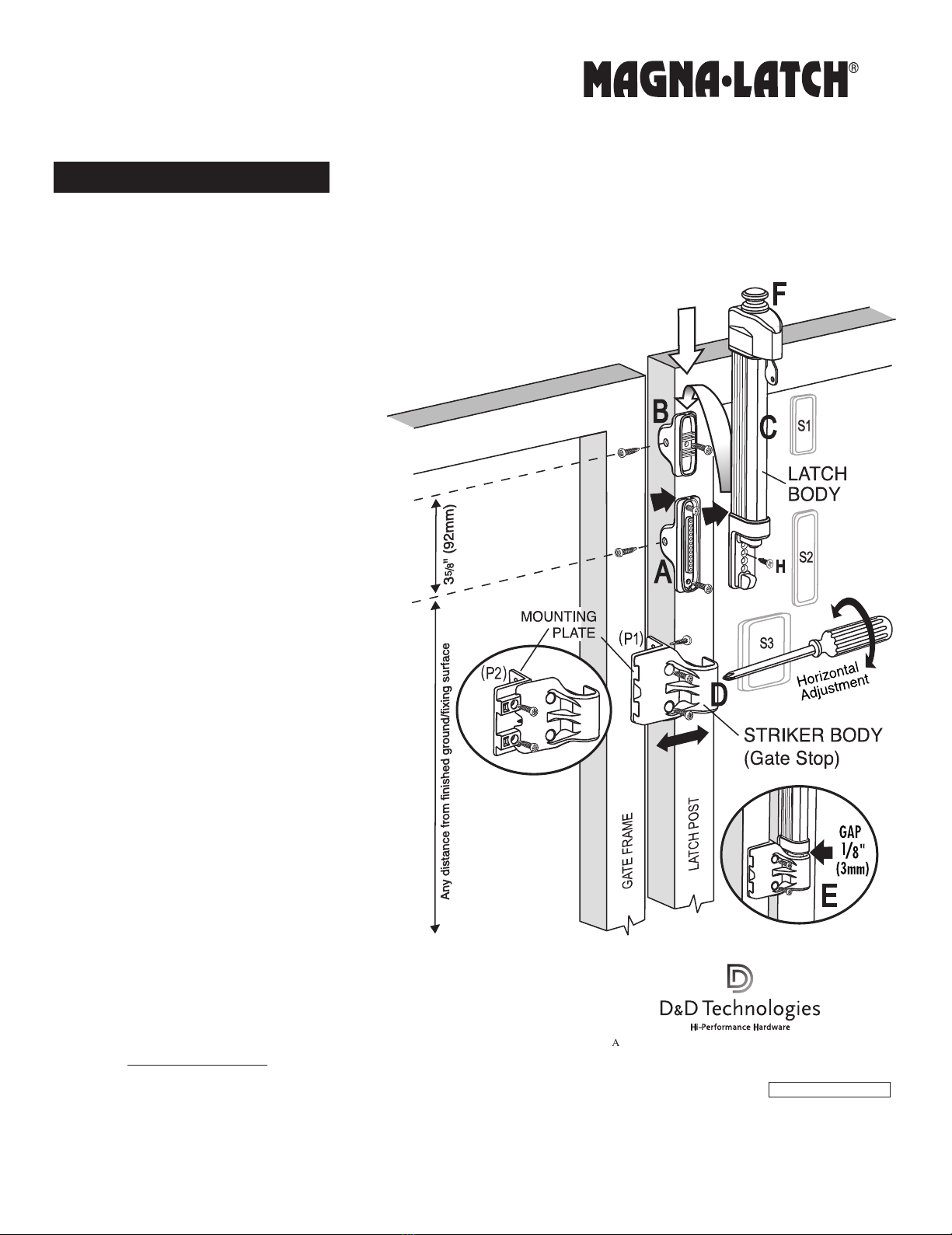

INSTALLATION INSTRUCTIONS
1. The maximum gap between gate frame and latch post must be between 3/8"(10mm) and 17/16" (37mm); 3/4" (19mm) is ideal.
2. Determine the desired location of the latch on the fence post. Mark the point indicated by arrow ‘L2’ (see diagram). Place Mounting Bracket ‘A’ on
the post as shown and mark the center fixing hole. Using one of the 1" (25mm) wafer-head, self-drilling screws, fix the bracket to the post – through
the side fixing hole. Now install two more of these screws through the front of the bracket.
3. To install Mounting Bracket ‘B’ measure up from Bracket ‘A’ 35/8" (92mm). Mark this point.
Place the Bracket ‘B’ so that the holes are centered on the marked line. Fix bracket using the same screws
as per Bracket ‘A’.
(NOTE: In some applications it may be necessary to add a spacer to clear a post
cap. Spacers S1, S2 & S3 are for this purpose and should be inserted behind the
mounting brackets during installation.)
4. Take the main LATCH BODY ‘C’ and slide it down onto the
Mounting Bracket ‘B’, ensuring the rear track of the latch
slides over brackets ‘B’, then ‘A’.
5. Slide the Latch Body until the top of the lower molding (L1) is
flush with the top of Bracket ‘A’ (L2) – such that diagram arrow
‘L1’ aligns with arrow ‘L2’. Take the single 3/8" (10mm) counter-
sunk screw H and secure the Latch Body – DO NOT use a power or
cordless drill – to Bracket ‘A’.
6. The final part to be installed is the STRIKER BODY ‘D’.
Note that the Striker Body slides on a dovetail track within the
Mounting Plate (P1, P2) and is operated by an internal adjust-
ment screw; NEVER use a powered drill to adjust this screw.
See Diagram ‘E’. Locate the Striker Body assembly onto the post as
shown. Position the Striker Body to obtain a 1/8" (3mm) gap
between the lower part of the latch and the top of the Striker Body
as shown. Maintain this gap and fix two 1" (25mm) screws through
the two main holes of the Striker Body. The two, small (cylindrical)
dress plugs supplied should now be pressed into the screw holes.
7. a) Open the gate and secure two more screws through the side
leg of the Mounting Plate.
Note: If the width of the gate frame is 1
1
/ 2 " (38mm) or greater, follow step b)…
b) With the gate open, adjust the Striker Body using the
screwdriver in the adjustment screw. Turn counter-clockwise until
the two holes are exposed, as in Diagram ‘(P2)’. Fix the two
remaining screws to secure the Mounting Plate.
8. Use the screwdriver to adjust the Striker Body to align with the
Latch Body, as shown in Diagram ‘E’. Open and close the gate to
check the latch operates correctly. Adjust as necessary at any time
after installation to ensure safe operation of the latch.
NOTE: Future vertical adjustment of the latch can be achieved by removing the screw ‘H’, sliding the
Latch Body up or down the post to obtain correct operational alignment, then inserting the screw into the
appropriate hole.

•instr-mlvp_spain/usa_7/3/06
Importante
Cuando use este pestillo en un portón de seguridad a prueba de niños, siempre consulte a las autoridades encargadas de las piscinas o la seguridad en su zona, e instale este pestillo
con arreglo a los reglamentos locales para cercas/barreras.
Un portón de piscina deberá abrirse hacia afuera, alejándose de la piscina, de manera que el pestillo deberá colocarse en la parte EXTERIOR de un portón de piscina.
Herramientas necesarias: Taladros eléctricos o a pilas, mechas para taladro, destornillador Phillips Nº 2 (para destornilladores manuales y eléctricos).
Nota: De montarse sobre acero o vinílico con alma de aluminio o acero, se aconseja hacer una perforación previa para evitar la rotura del tornillo.

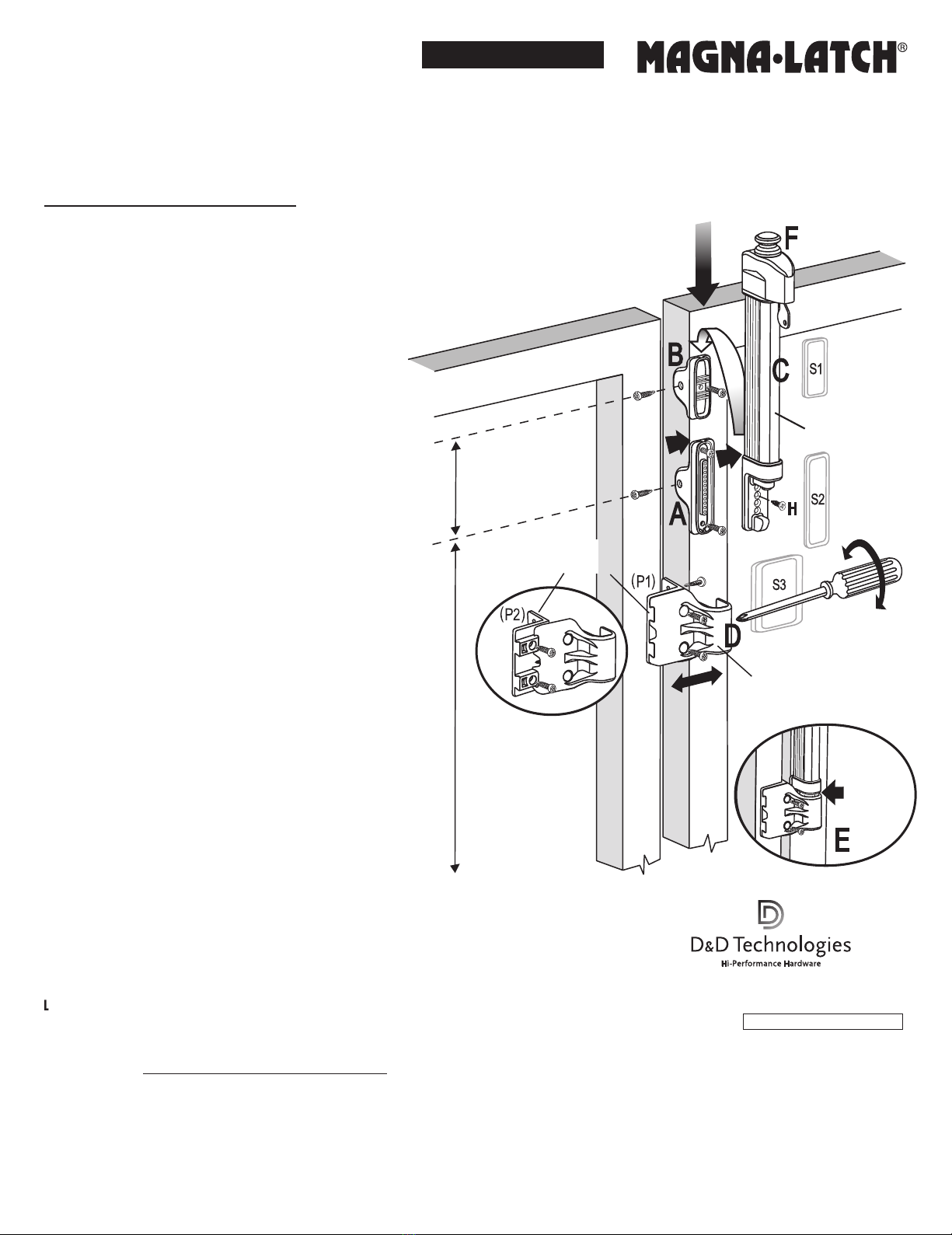

PROCEDIMIENTO DE INSTALACIÓN
1. El espacio entre el marco del portón y el poste del pestillo deberá ser de entre 3/8" (10mm) y 17/16" (37mm); 3/4" (19mm) es lo ideal.
2. Determine la ubicación del agujero para el Soporte de Montaje ‘A’, midiendo desde el suelo terminado/superficie de fijación…
• para una altura de tirador de 54”, mida 363/8" (925mm) desde el suelo; • para una altura de tirador de 59”, mida 413/8" (1050mm)
desde el suelo).
Coloque el Soporte de Montaje ‘A’ sobre el poste según se muestra, y, utilizando uno de los tornillos autoperforadores de cabeza
tipo pastilla de 1" (25mm), fije la placa al poste a través del agujero de fijación lateral. Ahora asegure dos más de
esos tornillos a través del frente del soporte.
3. Para instalar el Soporte de Montaje ‘B’ mida, desde el Soporte ‘A’, 133/8" (340mm).
Marque ese punto y fíjelo tal como en ‘2’, de más arriba.
NOTA: Para cercas de 4 pies (1200mm) sin un poste extra alto, esa medida
deberá ser de 5" (125mm) para una altura de tirador de 54”(1370mm) y de 10”
(250mm) para una altura de tirador de 59” (1500mm).
Coloque el Soporte ‘B’ de manera que los agujeros estén centrados sobre la línea
marcada. Fije el soporte usando los mismos tornillos que usó para el Soporte ‘A’.
(NOTA: En algunas aplicaciones, quizás sea necesario agregar un espaciador para
evitar tocar la tapa del poste. Los espaciadores S1, S2 y S3 tienen ese objeto y
deberán insertarse detrás de los soportes de montaje durante la instalación.
4. Tome el CUERPO o parte principal DEL PESTILLO ‘C’ y deslícelo sobre el Soporte
de Montaje ‘B’, asegurando que la guía trasera del pestillo se deslice sobre el
soporte ‘B’, y luego sobre el soporte ‘A’.
5. Deslice el Cuerpo del Pestillo hasta que la parte inferior del pestillo coincida
exactamente con la parte inferior del Soporte ‘A’ (ver línea quebrada ‘L’). Tome el
único tornillo de cabeza embutida de 3/8" (10mm) ‘H’ y asegure el Cuerpo del
Pestillo al Soporte ‘A’ -NO use taladro eléctrico ni a pilas -.
6. La parte final a instalar es el CUERPO DEL CERROJO ‘D’.
Note que el cuerpo del cerrojo calza en una guía de empalme con cola de milano en
la Placa de Montaje P1, P2) y que se opera con tornillo de ajuste interno; NUNCA
use un taladro eléctrico para ajustar ese tornillo. Ver Diagrama ‘E’. Coloque el
ensamblaje del Cuerpo del Cerrojo sobre el poste, según se muestra. Ubique el
Cuerpo del Cerrojo de manera de obtener un espacio de 1/8" (3mm) entre la parte
inferior del pestillo y la parte superior del Cuerpo del Cerrojo, según se muestra.
Mantenga dicho espacio y fije dos tornillos de 1" (25mm) a través de los dos
agujeros principales del Cuerpo del Cerrojo. Las dos tapitas (cilíndricas) que se
proporcionan deberán aplicarse a presión ahora en los agujeros de los tornillos.
7. a) Abra el portón y asegure dos tornillos más a través de la pata lateral de la
Placa de Montaje. Nota: Si el ancho del marco del portón es de 11/2" (38mm) o
mayor, haga lo que se indica en b)…
b) Con el portón abierto, ajuste el Cuerpo del Cerrojo, utilizando el destornillador,
con el tornillo de ajuste. Hágalo girar en sentido contrario a las agujas del reloj hasta
que aparezcan los dos agujeros, según el Diagrama (P2). Fije los dos tornillos que le
quedan, para asegurar la Placa de Montaje.
8. Use el destornillador para ajustar el Cuerpo del Cerrojo hasta que coincida con el Cuerpo del Pestillo, según aparece en el Diagrama ‘E’. Abra
y cierre el portón para verificar que el pestillo funcione correctamente. De ser necesario, ajuste en cualquier momento después de la instalación,
para asegurar el funcionamiento seguro del pestillo.
¨
Las cercas, portones y pestillos de las piscinas no sirven como substituto de la supervisión por parte de adultos.
Si se usa este pestillo en un portón de piscina, consulte a todas las autoridades locales correspondientes con
respecto a los requisitos de seguridad. El pestillo funcionará debidamente sólo si se instala y mantiene de acuerdo
a estas instrucciones.
MLINSTR0012PA
L2
L1
43
1
/4
" (1100mm) a partir
del nivel superior del listón inferior
Mínimo 3
5
/8
"
(92mm)
Mínimo 59" (1500mm) a partir del suelo (en el exterior de la zona
Placa
de montaje
Marco de la puerta
Montante en el que se fija la cerradura
Ajuste
horizontal
Cerradura
Cerradero
(bloqueo de la puerta)
1/8
" (3mm)
de separación
INSTRUCCIONES DE MONTAJE
E S P A Ñ O L
AUSTRALIA: Unit 6, 4-6 Aquatic Dr, Frenchs Forest NSW 2086
USA: 7731 Woodwind Drive, Huntington Beach, CA 92647
EUROPE: Vondellaan 58, 3521 GH Utrecht, The Netherlands.
www.ddtechglobal.com
MANTENIMIENTO: QUITE LA LLAVE DE LA CERRADURA DESPUÉS DE USARLA. No lubrique el pestillo con lubricantes aceitosos en ningún momento; use sólo grafito en polvo. Asegúrese de haber
ajustado todos los tornillos o tuercas firmemente y que el tirador de apertura [F] y el pestillo estén libres de arena, hielo u otros fragmentos que puedan impedir su eficaz funcionamiento. Esmerile o
retire todo elemento de que sobresalga después de la instalación.
GARANTÍA Y LIMITACIÓN DE LA RESPONSABILIDAD: Los productos de D&D Technologies (D&D) llevan una garantía al comprador original, de que están libres de defectos de materiales y mano
de obra, mientras el producto pertenezca a dicha persona. Si aparece un defecto estructural, el comprador original podrá devolver el artículo, previo pago de flete, junto con evidencia de compra, a D&D
o sus agentes internacionales aprobados. D&D o su agente, a su discreción, repararán o reemplazarán el artículo defectuoso o parte defectuosa en forma gratuita.
ESTA GARANTÍA NO TENDRÁ APLICABILIDAD CUANDO se haya modificado el producto, cuando personas no autorizadas lo hayan reparado o intentado repararlo, cuando el artículo haya sido objeto de
uso incorrecto, abuso, o haya sufrido accidentes o daños en tránsito, o cuando la persona que lo haya instalado no haya seguido, durante la instalación o funcionamiento, las instrucciones o los Requisitos
de Mantenimiento que se establecen. EN NINGÚN CASO LA EMPRESA SE HARÁ RESPONSABLE DE DAÑOS INCIDENTALES O EMERGENTES. No se otorga otra garantía que la que se establece más arriba.
No se aplica ninguna otra garantía, expresa o implícita (incluidas las garantías estatutarias), a menos que sean garantías que no puedan excluirse por ley.
NOTA: El ulterior ajuste vertical del pestillo puede lograrse quitando el tornillo ‘H’, deslizando el Cuerpo del Pestillo hacia arriba o
hacia abajo por el poste hasta obtener la correcta coincidencia de funcionamiento, y luego insertando el tornillo en el agujero
correspondiente.
