Diese Schutzabdeckung ist zum Schleifen geeignet.
Diese Schutzabdeckung ist zum Trennen und Schleifen geeignet. (Nicht im
Lieferumfang enthalten)
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 4

5
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

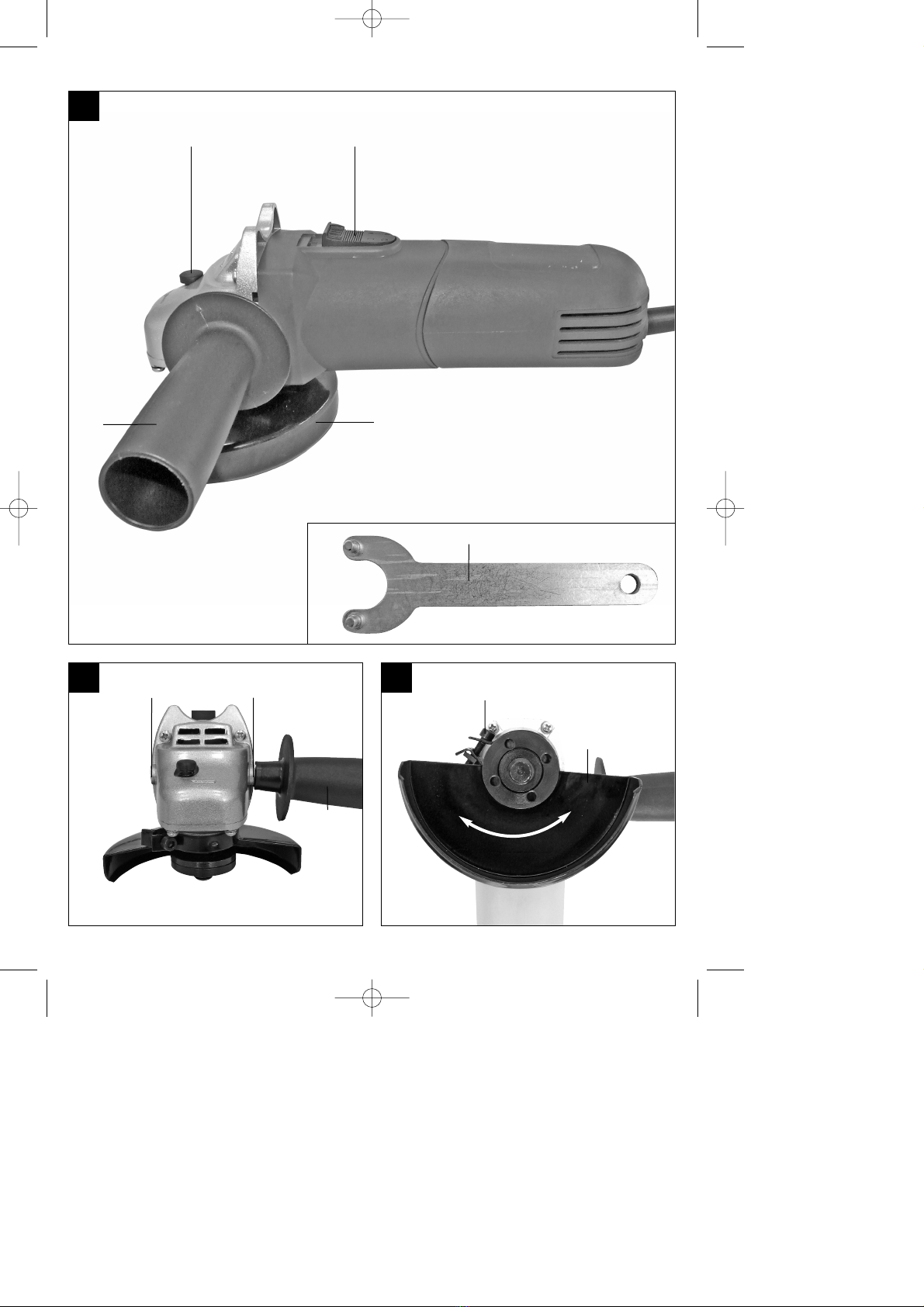

2. Gerätebeschreibung (Bild 1)
1. Spindelarretierung
2. Ein-/ Ausschalter
3. Zusatzhandgriff
4. Schutzvorrichtung
5. Flanschmutterschlüssel
3. Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig
ist.
Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
Originalbetriebsanleitung
Sicherheitshinweise
4. Bestimmungsgemäße Verwendung
Der Winkelschleifer ist zum Schleifen von Metall und
Gestein unter Verwendung der entsprechenden
Schleifscheibe und der entsprechenden Schutzvor-
richtung bestimmt.
Achtung! Zum Trennen von Metall und Gestein darf
der Winkelschleifer nur verwendet werden, wenn die
Schutzvorrichtung, welche als Zubehör erhältlich ist,
montiert ist.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
5. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 500 W
Leerlauf-Drehnzahl: 11.000 min-1
Max. Scheiben-ø: 115 mm
Gewinde der Aufnahmespindel: M14
Schutzklasse: II / 쓑
Gewicht: 1,7 kg
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 5

Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 84,2 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 97,2 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Oberflächenschleifen
Schwingungsemissionswert ah= 3,49 m/s2
Unsicherheit K = 1,5 m/s2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restrisi-
ken bestehen. Folgende Gefahren können im Zu-
sammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwin-
gungen resultieren, falls das Gerät über einen
längeren Zeitraum verwendet wird oder nicht
ordnungsgemäß geführt und gewartet wird.
6. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
6.1 Zusatzhandgriff montieren (Bild 2)
Der Winkelschleifschleifer darf nicht ohne
Zusatzhandgriff (3) benutzt werden.
Der Zusatzhandgriff kann an den 2 Positionen
(A, B) eingeschraubt werden.
6.2 Einstellen der Schutzvorrichtung (Bild 3)
Schalten Sie das Gerät aus. Ziehen Sie den
Netzstecker!
Stellen Sie die Schutzvorrichtung (4) zum Schutz
Ihrer Hände so ein, dass das Schleifgut vom
Körper weggeführt wird.
Die Position der Schutzvorrichtung (4) kann den
jeweiligen Arbeitsbedingungen angepasst
werden: Lockern Sie die Schraube (a) und
drehen Sie die Abdeckung (4) in die gewünschte
Position.
Achten Sie darauf, dass die Schutzvorrichtung
(4) das Zahnradgehäuse korrekt abdeckt.
Ziehen Sie die Schraube (a) wieder fest.
Stellen Sie sicher, dass die Schutzvorrichtung (4)
fest sitzt.
Achten Sie auf einen festen Sitz der
Schutzvorrichtung.
Benutzen Sie den Winkelschleifer nicht ohne
Schutzvorrichtung.
D
6
Geräteseite Geeignet für
Links (Pos. A) Rechtshänder
Rechts (Pos. B) Linkshänder
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 6

D
7
6.3 Probelauf neuer Schleifscheiben
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort
austauschen.
7. Bedienung
7.1 Schalter (Abb. 4)
Der Winkelschleifer ist mit einem Sicherheitsschalter
zur Unfallverhütung ausgestattet. Zum Einschalten
den Schieber (a) nach rechts schieben und
gleichzeitig den Ein-/Ausschalter (2) nach vorn
schieben und niederdrücken. Zum Ausschalten des
Winkelschleifers die Taste (2) hinten niederdrücken.
Die Taste (2) springt in die Ausgangsstellung zurück.
Warten Sie, bis die Maschine ihre
Höchstdrehzahl erreicht hat. Danach können Sie
den Winkelschleifer an das Werkstück ansetzen
und es bearbeiten.
7.2 Wechseln der Schleifscheiben (Bild 5)
Für das Wechseln der Schleifscheiben benötigen Sie
den beiliegenden Stirnlochschlüssel (5).
Netzstecker ziehen!
Einfacher Scheibenwechsel durch
Spindelarretierung.
Spindelarretierung drücken und Schleifscheibe
einrasten lassen.
Die Flanschmutter mit dem Stirnlochschlüssel
öffnen. (siehe Bild 5)
Schleif- oder Trennscheibe wechseln und
Flanschmutter mit dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem Motor
und Schleifspindel drücken! Die Spindelarretie-
rung muss während des Scheibenwechsels ge-
drückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke,
die Flanschmutter mit der Planseite zur Schleif- oder
Trennscheibe aufschrauben.
7.3 Anordnung der Flansche bei Verwendung
von Schleifscheiben und Trennscheiben
(Bild 6-9)
Anordnung der Flansche bei Verwendung einer
gekröpften oder geraden Schleifscheibe (Bild 7)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung einer
gekröpften Trennscheibe (Bild 8)
a) Spannflansch
b) Flanschmutter
Anordnung der Flansche bei Verwendung einer
geraden Trennscheibe (Bild 9)
a) Spannflansch
b) Flanschmutter
7.4 Motor
Der Motor muss während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen immer
sauber gehalten werden.
7.5 Schleifscheiben
Die Schleif- oder Trennscheibe darf nie größer
als der vorgeschriebene Durchmesser sein.
Kontrollieren Sie vor dem Einsatz der Schleif-
oder Trennscheibe deren angegebene Drehzahl.
Die Drehzahl der Schleif- oder Trennscheibe
muss höher sein als die Leerlaufdrehzahl des
Winkelschleifers.
Verwenden Sie nur Schleif- und Trennscheiben
die für eine minimale Drehzahl von 11.000 min-1
und für eine Umfangsgeschwindigkeit von 80 m/s
zugelassen sind.
Achten Sie bei der Benutzung von Diamant-
Trennscheiben auf die Drehrichtung. Der
Drehrichtungspfeil auf der Diamant-
Trennscheibe muss mit dem Drehrichtungspfeil
auf dem Gerät übereinstimmen.
Achten Sie insbesondere bei den Schleifkörpern auf
eine gute Lagerung und Transport. Setzen Sie die
Schleifkörper niemals Stößen, Schlägen oder
scharfen Kanten aus (z.B. beim Transport oder
Lagerung in einer Werkzeugkiste). Dies könnte bei
den Schleifkörpern zu Beschädigungen, wie z. B.
Rissen führen und eine Gefahr für den Benutzer
darstellen.
7.6 Arbeitshinweise
7.6.1 Schruppschleifen
Achtung! Schutzvorrichtung zum Schleifen
verwenden (im Lieferumfang enthalten).
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und
herbewegen.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 7

7.6.2 Trennschleifen
Achtung! Schutzvorrichtung zum Trennen
verwenden (als Zubehör erhältlich, siehe 9.4).
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muss eine saubere Schnittkante aufweisen.
Zum Trennen von hartem Gestein verwenden Sie am
besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht
bearbeitet werden!
Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
8. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
9. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
9.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
9.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft
überprüfen. Achtung! Die Kohlebürsten dürfen
nur von einer Elektrofachkraft ausgewechselt
werden.
9.3 Wartung
Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
9.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Schutzabdeckung zum Trennen (Art.-Nr.: 44.500.04)
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
11. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
8
D
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 8

9
GB
This safety guard is designed for sanding/grinding.
This safety guard is designed for cutting and grinding/sanding. (not included in
items supplied)
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 9

GB
10
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout (Fig. 1)
1. Spindle lock
2. ON/OFF switch
3. Additional handle
4. Guard
5. Flange nut wrench
3. Items supplied
Open the packaging and take out the equipment
with care.
Remove the packaging material and any
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
Inspect the equipment and accessories for
transport damage.
If possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts. There is a danger of
swallowing or suffocating!
Original operating instructions
Safety instructions
4. Proper use
The angle grinder is designed for grinding metal and
stone when using the appropriate grinding wheel and
guard.
Caution! To cut metal and stone the grinder/sander
may only be used when the guard (available as an
accessory) is mounted.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
5. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 500 W
Idling speed: 11000 rpm
Max. wheel diameter: 115 mm
Mounting spindle thread: M14
Protection class: II / 쏾
Weight: 1.7 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 84.2 dB(A)
KpA uncertainty 3 dB
LWA sound power level 97.2 dB(A)
KWA uncertainty 3 dB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 10

GB
11
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Surface sanding/grinding
Vibration emission value ah= 3.49 m/s2
K uncertainty = 1.5 m/s2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
6. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
6.1 Fitting the additional handle (Fig. 2)
The angle grinder must not be used without the
additional handle (3).
The additional handle can be secured in any of 2
positions (A, B).
6.2 Setting the guard (Fig. 3)
Switch off the tool. Pull the power plug.
Adjust the guard (4) to protect your hands so that
the material being ground is directed away from
your body.
The position of the guard (4) can be adjusted to
any specific working conditions. Undo the screw
(a) and turn the cover (4) into the required
position.
Ensure that the guard (4) correctly covers the
gear wheel casing.
Retighten the screw (a).
Ensure that the guard (4) is secure.
 Take care that the safety device is secure.
 Never use the angle grinder without the
guard.
6.3 TEST RUN FOR NEW GRINDING WHEELS
Allow the right-angle grinder to run in idle for at least
1 minute with the grinding or cutting wheel fitted in
place. Vibrating wheels are to be replaced
immediately.
7. Operation
7.1 Switch (Fig. 4)
The angle grinder comes with a safety switch which is
designed to prevent accidents. To switch on, push
the slide switch (a) to the right while at the same time
pushing the ON/OFF switch (2) forwards and
depressing. To switch off the angle grinder, depress
the button (2) at the back. The switch (2) will jump
back into its starting position.
Tool side Suitable for
Left (position A) Right-handed users
Right (position B) Left-handed users
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 11

12
GB
 Wait until the machine has reached its top
speed. You can then position the angle grinder
on the workpiece and machine it.
7.2 Changing the grinding wheels (Fig. 5)
Use the face spanner (5) supplied to change the
grinding wheels.
Pull out the power plug.
Simple wheel change by spindle lock:
Press the spindle lock and allow the grinding
wheel to latch in place.
Open the flange nut with the face spanner.
(Fig. 5)
Change the grinding or cutting wheel and tighten
the flange nut with the face spanner.
 Important!
Only ever press the spindle lock when the motor
and grinding spindle are at a standstill!
You must keep the spindle lock pressed while
you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the flange nut with the flat side facing
the grinding or cutting wheel.
7.3 Flange arrangements when using grinding
wheels and cutting wheels (Fig. 6-9)
Flange arrangement when using a depressed-
centre or straight grinding wheel (Fig. 7)
a) Clamping flange
b) Flange nut
Flange arrangement when using a depressed-
centre cutting wheel (Fig. 8)
a) Clamping flange
b) Flange nut
Flange arrangement when using a straight
cutting wheel (Fig. 9)
a) Clamping flange
b) Flange nut
7.4 MOTOR
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation
holes clean at all times.
7.5 GRINDING WHEELS
Never use a grinding or cutting wheel bigger than
the specified diameter.
Before using a grinding or cutting wheel, check
its rated speed.
The wheel´s rated speed must be higher than the
idle speed of the right-angle grinder.
Use only grinding and cutting wheels that are
approved for a minimum speed of 11000 rpm
and a peripheral speed of 80 m/sec.
Check the direction of rotation when you use
diamond cutting wheels. The directional arrow on
the diamond cutting wheel must point in the
direction in which the tool rotates.
Take special care that the grinding/sanding wheels
are properly stored and transported. Ensure that the
grinding/sanding wheels are never exposed to shock,
jolts or sharp edges (for example during transport or
storage in a toolbox). This could cause damage (such
as cracks) to the grinding/sanding wheels and place
the user in serious danger.
7.6 OPERATING MODES
7.6.1 Rough grinding
 Caution: Use the safety device for
sanding/grinding (included in items supplied).
For the best rough grinding results, hold the grinding
wheel at an angle of between 30° and 40° to the
workpiece surface and guide back and forth over the
workpiece in steady movements.
7.6.2 Cutting
 Caution: Use the safety device for abrasive
cutting (available as accessory, see 9.4)
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
 It is prohibited to use the machine on
asbestos materials!
Never use a cutting wheel for rough grinding.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 12

13
GB
8. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
9. Cleaning, maintenance and ordering
of spare parts
Always pull out the mains power plug before starting
any cleaning work.
9.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
9.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
9.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
9.4 Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
Safety guard for cutting (Art. No.: 44.500.04)
10. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
11. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 13

14
TR
„İkaz – yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz“
Kulakl∂k tak∂n.
Çal∂μma esnas∂nda oluμan gürültü iμitme kayb∂na yol açabilir.
Toz maskesi tak∂n.
Ahμap ve di©er malzemeler üzerinde çal∂μ∂ld∂©∂nda sa©l∂©a zarar veren tozlar oluμabilir. Asbest
içeren malzemelerin iμlenmesi yasakt∂r!
∑μ gözlü©ü kullan∂n.
Çal∂μma esnas∂nda oluμan k∂v∂lc∂m veya aletten d∂μar∂ f∂rlayan k∂ym∂k, talaμ ve tozlar gözlere
zarar verebilir.
Bu koruma kapağı taşlama işlemi için uygundur.
Bu koruma kapağı kesme ve taşlama için uygundur. (sevkiyatın içeriğine dahil
değildir)
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 14

15
TR
Dikkat!
Yaralanmalar∂ ve maddi hasarlar∂ önlemek için aletler
ile çal∂μ∂rken baz∂ iμ güvenli©i talimatlar∂na riayet
edilecektir. Bu nedenle Kullanma Talimat∂n∂
dikkatlice okuyunuz. ∑çerdi©i bilgilere her zaman
eriμebilmek için Kullanma Talimat∂n∂ iyi bir yerde
saklay∂n∂z. Aleti baμka kiμilere ödünç verdi©inizde bu
Kullanma Talimat∂n∂ da alet ile birlikte verin.
Kullanma Talimat∂nda aç∂klanan bilgiler ve güvenlik
uyar∂lar∂na riayet edilmemesinden kaynaklanan iμ
kazalar∂ veya maddi hasarlardan herhangi bir
sorumluluk üstlenmeyiz.
1. Güvenlik Uyar∂lar∂
∑lgili güvenlik uyar∂lar∂ ekteki kullanma kitapç∂©∂nda
aç∂klanm∂μt∂r.
UYARI!
Tüm güvenlik bilgileri ve talimatları okuyunuz.
Güvenlik bilgileri ve talimatlarda belirtilen direktiflere
aykırı hareket edilmesi sonucunda elektrik çarpması,
yangın ve/veya ağır yaralanmalar meydana gelebilir.
Gelecekte kullanmak üzere tüm güvenlik bilgileri
ve talimatları saklayın.
2. Alet açıklaması (Şekil 1)
1. Mil sabitlemesi
2. Açık/ Kapalı şalteri
3. İlave sap
4. Koruma tertibatı
5. Flanş somun anahtarı
3. Sevkiyatın içeriği
Ambalajı açın ve aleti dikkatlice ambalajın içinden
çıkarın.
Ambalaj malzemelerini ve ambalaj ve transport
emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup olmadığını
kontrol edin.
Alet ve aksesuar parçalarının transport esnasında
hasar görüp görmediğini kontrol edin.
Garanti süresi doluncaya kadar mümkün
olduğunda ambalaj malzemelerini saklayın.
DİKKAT
Alet ve ambalaj malzemeleri oyuncak değildir!
Çocukların plastik poşet, folyo ve küçük parçalar
ile oynaması yasaktır! Çocukların küçük
parçaları yutma ve poşetler nedeniyle boğulma
tehlikesi vardır!
Orijinal Kullanma Talimatı
Güvenlik Uyarıları
4. Kullanım amacına uygun kullanım
Avuç taşlama uygun taşlama taşı ve koruma tertibatı
kullanılarak metal ve taş malzemelerin taşlanması için
uygundur.
Dikkat! Metal ve taş malzemelerini kesmek, ancak
aksesuar olarak satılan koruma tertibatının avuç
taşlama aletine monte edilmesi ile yapılacaktır.
Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki tüm
kullanımlar makinenin kullanılması için uygun değildir.
Bu tür kullanım amacı dışındaki kullanımlardan
kaynaklanan hasar ve yaralanmalarda, yalnızca
kullanıcı/işletici sorumlu olup üretici firma sorumlu
tutulamaz.
Lütfen cihazlarımızın ticari, zanaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Aletin
ticari, zanaatkarlar veya endüstriyel veya benzer
kullanımlarda kullanılmasından kaynaklanan hasarlar
garanti kapsamına dahil değildir.
5. Teknik özellkler
Şebeke gerilimi: 230 V ~ 50 Hz
Güç: 500 W
Rölanti deviri: 11000 dev/dak
Max. taş çapı-ø: 115 mm
Bağlantı vida dişi: M14
Koruma sınıfı: II / 쏾
Ağırlık: 1,7 kg
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 15

TR
16
Ses ve titreşim
Ses ve titreşim değerleri EN 60745 normuna göre
ölçülmüştür.
Ses basınç seviyesi LpA 84,2 dB(A)
Sapma KpA 3 dB
Ses güç seviyesi LWA 97,2 dB(A)
Sapma KWA 3 dB
Kulaklık takın.
Gürültü işitme kaybına sebep olabilir.
Toplam titreşim değerleri (üç yönün vektör toplamı)
EN 60745 normuna göre ölçülmüştür.
Yüzey taşlama
Titreşim emisyon değeri ah= 3,49 m/s2
Sapma K = 1,5 m/s2
Elektrikli aletler için ek bilgiler
İkaz!
Açıklanan titreşim emisyon değeri standart test
metoduna göre ölçülmüş olup bu değer, elektrikli
aletin kullanım türü ve şekline bağlı olarak değişebilir
ve istisnai durumlarda açıklanmış olan bu değerin
üzerinde olabilir.
Açıklanan titreşim emisyon değeri elektrikli aletin
diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.
Açıklanan titreşim emisyon değeri, aletin
işletilmesinde etrafa verilecek rahatsızlığın ve etkinin
tahmin edilmesinde de kullanılabilir.
Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!
Sadece hasarlı ve arızalı olmayan aletler kullanın.
Aletlerin düzenli olarak bakımını yapın ve
temizleyin.
Çalışma tarzınızı alete göre ayarlayın.
Aletlerinize aşırı yüklenmeyin.
Gerektiğinde arızalı aletin kontrol edilmesini
sağlayın.
Aleti kullanmadığınızda kapatın.
İş eldiveni takın.
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:
1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya bakımı
düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
oluşması.
6. Çalıştırmadan önce
Aleti elektrik şebekesine bağlamadan önce tip etiketi
üzerindeki değerlerin şebeke değerleri ile aynı olup
olmadığını kontrol edin.
6.1 İlave sapın monte edilmesi (Şekil 2)
Avuç taşlama aletinin ilave sap (3) takılmadan
kullanılması yasaktır.
İlave sap civata ile 2 farklı pozisyona (A, B)
bağlanabilir.
6.2 Koruma tertibatının ayarlanması (Şekil 3)
Aleti kapatın. Elektrik kablosunun fişini prizden
çıkarın!
Koruma tertibatını (4), ellerinizin korunmasını
sağlamak için taşlama esnasında oluşan kıvılcımı
vücudunuzdan uzakta tutacak şekilde ayarlayın.
Koruma tertibatı (4) pozisyonu ilgili çalışma
şartlarına uydurulabilir: Civatayı (a) gevşetin,
kapağı (4) istenilen pozisyona döndürün.
Koruma tertibatının (4) dişli gövdesini tam doğru
şekilde örtmesine dikkat edin.
Civatayı (a) tekrar sıkın.
Koruma tertibatının (4) sıkı şekilde oturmasını
sağlayın.
 Koruma tertibatının sıkı şekilde oturmasına
dikkat edin.
 Avuç taşlayıcıyı koruma tertibatı bağlı
olmadan kullanmayın.
6.3 YEN∑ TAΩLAMA D∑SKLER∑N∑N DENENMES∑
Taμlama makinesini monte edilen taμlama veya
kesme diskiyle en az 1 dakika boμta çal∂μt∂r∂n.
Titreμim yapan diskleri derhal de©iμtirin.
Alet tarafı Kullanım türü
Sola (Poz. A) Sağ elle çalışanlar için
Sağa (Poz. B) Solaklar için
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 16

TR
17
7. Kullanma
7.1 Şalter (Şekil 4)
Avuç taşlama iş kazalarını korumak için emniyet şateri
ile donatılmıştır. Bu şalteri açmak için düğmeyi (a)
sağa kaydırın ve aynı zamanda Açık/Kapalı şalterini
(2) öne doğru itin ve sonra bastırın. Avuç taşlamayı
kapatmak için butonu (2) arkaya doğru bastırın. Buton
(2) başlangıç pozisyonuna geri döner.
 Makinenin azami devrine ulaşmasını bekleyin.
Makine ancak azami devrine ulaştıktan sonra
avuç taşlamayı iş parçasına temas ettirin ve iş
parçasını işlemeye başlayın.
7.2 Taşları değiştirme (Şekil 5)
Taşlama taşını değiştirmek için alet ile birlikte
gönderilmiş olan alın deliği anahtarına (5) gerek
duyarsınız.
Elektrik fiμini çekin!
Mil sabitlemesi sayesinde kolay disk de©iμimi.
Mil sabitlemesini bast∂r∂n ve taμlama diskini
sabitleyin.
Flanμ somununu özel anahtar ile aç∂n. (Şekil 5)
Taμlama veya kesme diskini de©iμtirin ve flanμ
somununu özel anahtar ile s∂k∂n.
 Dikkat!
Mil sabitlemesini motor ve taμlama mili durmuμ
vaziyetteyken bast∂r∂n!
Mil sabitlemesi diskin de©iμtirilmesi esnas∂nda
bas∂l∂ kalmal∂d∂r!
Yaklaμ∂k 3 mm’ye kadar olan taμlama ve kesme
disklerde flanμ somununu düz taraf∂ taμlama veya
kesme diskine gelecek μekilde tak∂n.
7.3 Taμlama ve kesme diskleri kullan∂ld∂©∂nda
flanμlar∂n düzeni (Ωekil 6-9)
Kavisli veya düz taμlama diski kullan∂ld∂©∂nda
flanμlar∂n düzeni (Ωekil 7)
a) Germe flanμ∂
b) Flanμ somunu
Kavisli kesme diski kullan∂ld∂©∂nda flanμlar∂n
düzeni (Ωekil 8)
a) Germe flanμ∂
b) Flanμ somunu
Düz kesme diski kullan∂ld∂©∂nda flanμlar∂n düzeni
(Ωekil 9)
a) Germe flanμ∂
b) Flanμ somunu
7.4 MOTOR
Çal∂μma esnas∂nda motor iyi derecede
havaland∂r∂lmal∂d∂r, bu nedenle hava delikleri daima
temiz tutulmal∂d∂r
7.5 TAΩLAMA D∑SKLER∑
Taμlama veya kesme diski kesinlikle öngörülen
çaptan büyük olmamal∂d∂r.
Taμlama veya kesme diskini kullanmaya
baμlamadan önce belirtilen devir say∂s∂n∂ kontrol
edin.
Taμlama veya kesme diskinin devir say∂s∂
taμlama makinesinin boμta çal∂μma devir
say∂s∂ndan daha yüksek olmal∂d∂r.
Yaln∂zca azami 11000 dak-1 devir ve 80 m/san
çevre h∂z∂ için izin verilmiμ taμlama veya kesme
diskleri kullan∂n.
Elmas taşları kullanırken taşın dönme yönüne
dikkat edin. Elmas taş üzerinde dönme yönünü
gösteren ok işareti ile alet üzerindeki dönme
işaret oku aynı yönde olmalıdır.
Taşlama taşlarının iyi şekilde depolanmasına ve
taşınmasını dikkate alınız. Taşlama taşlarını kesinlikle
darbe, çarpma veya keskin kenarlara (örneğin takım
çantası içinde saklama ve taşımada) maruz
bırakmayın. Aksi taktirde taşlama taşlarında örneğin
çatlama gibi hasarlar meydana gelebilir ve bu
hasarlar kullanıcı için tehlike oluşturabilir.
7.6 ÇALIΩMA UYARILARI
7.6.1 Kaba taμlama
 Dikkat! Taşlama işlemi için kullanılacak
koruma tertibatını kullanın (sevkiyatın içeriğine
dahildir).
Kaba taμlama iμinde en iyi sonucu, taμlama diskini
taμlan∂lacak yüzeye 30° ile 40° aras∂ bir aç∂yla
tutarak ve iμ parças∂n∂n üzerinde düzgün μekilde ileri
geri hareket ettirerek elde edersiniz.
7.6.2 Kesme
 Dikkat! Kesme işlemi için kullanılacak koruma
tertibatını kullanın (aksesuar olarak satın alınabilir,
bkz. 9.4).
Kesme çal∂μmalar∂nda taμlama makinesini kesim
yüzeyinde s∂k∂μt∂rmay∂n. Kesme diski temiz bir
kenara sahip olmal∂d∂r.
Sert taμlar∂ kesmek için elmasl∂ kesme diski
kullanman∂z en uygunudur.
 Asbestli malzemelerin iμlenmesi yasakt∂r !
 Kesme disklerini kesinlikle kaba taμlama için
kullanmay∂n∂z.
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 17

8. Elektrik kablosunun değiştirilmesi
Bu aletin elektrik kablosu hasar gördüğünde
oluşabilecek herhangi bir tehlikenin önlenmesi için
kablo, üretici firma veya yetkili servis veya uzman bir
personel tarafından değiştirilecektir.
9. Temizleme, Bak∂m ve Yedek Parça
Sipariμi
Temizleme çal∂μmas∂na baμlamadan önce fiμi
prizden ç∂kar∂n.
9.1 Temizleme
Koruma donan∂mlar∂, hava delikleri ve motor
gövdesini mümkün oldu©unca toz ve kirden
temiz tutun. Aleti temiz bir bez ile silin veya
düμük bas∂nçl∂ hava ile üfleyerek temizleyin.
Aleti her kullanmadan sonra temizlemenizi
tavsiye ederiz.
Aleti düzenli olarak nemli bir bez ve biraz s∂v∂
sabun ile temizleyin. Temizleme iμleminde
deterjan veya solvent kullanmay∂n, zira bu
temizleme maddeleri aletin plastik malzemelerine
zarar verir. Aletin içine su girmemesine dikkat
edin.
9.2 Kömür fırçalar
Aşırı kıvılcım oluştuğunda kömür fırçaların
elektrikçi uzman personel tarafından kontrol
edilmesini sağlayın.
Dikkat! Kömür fırçalar ancak elektrikçi uzman
personel tarafından değiştirilmelidir.
9.3 Bak∂m
Cihaz∂n içinde baμka bak∂m∂ yap∂lacak parça
bulunmaz.
9.4 Yedek parça sipariμi:
Yedek parça sipariμinde aμa©∂da aç∂klanan bilgiler
verilecektir:
Cihaz tipi
Cihaz∂n parça numaras∂
Cihaz∂n kod numaras∂
∑stenilen yedek parçan∂n yedek parça numaras∂
Kesme işleminde kullanılan koruma kapağı
(Ürün Nr.: 44.500.04)
10. Depolama
Alet ve aksesuar parçalarını karanlık, kuru ve dona
karşı korunmuş ve çocukların erişemeyeceği bir yerde
saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C
arasındadır. Elektrikli aleti orijinal ambalajı içinde
saklayın.
11. Bertaraf etme ve geri kazan∂m
Nakliye esnas∂nda hasar görmesini önlemek için alet
özel bir ambalaj içinde gönderilir. Bu ambalaj
hammadde olup tekrar kullan∂labilir veya geri
kazan∂m prosesinde iμlenerek hammaddeye
dönüμtürülebilir.
Nakliye ve aksesuarlar∂ örne©in metal ve plastik gibi
çeμitli malzemelerden meydana gelir. Ar∂zal∂
parçalar∂ özel at∂k bertaraf etme sistemine verin. Bu
sistemin nerede oldu©unu bayinizden veya yerel
yönetimlerden ö©renebilirsiniz!
KULLANIM ÖMRÜ : 10 YIL
İthalatçı firma
EINHELL İNTRATEK MÜHENDİSLİK VE DIŞ
TİCARET A.Ş.
Atatürk Mah. Girne Cad. No.45 34750
Küçükbakkalköy
Ataşehir / İSTANBUL - Türkiye
Tel : 0216 / 456 60 60 Fax : 0 216 / 456 60 84
18
TR
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 18

19
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 19

20
Anleitung_PWS_115_500_E_SPK7:_ 01.06.2010 15:43 Uhr Seite 20
